•UB48 NRD
•UB60 NRD

(Ед. изм.: мм)

Номер

Наименование компонента

Воздухозаборное отверстие

Воздуховыпускное отверстие

Блок управления

Подсоединение трубопровода (газ)

Подсоединение трубопровода (жидкость)

Подсоединение дренажного шланга

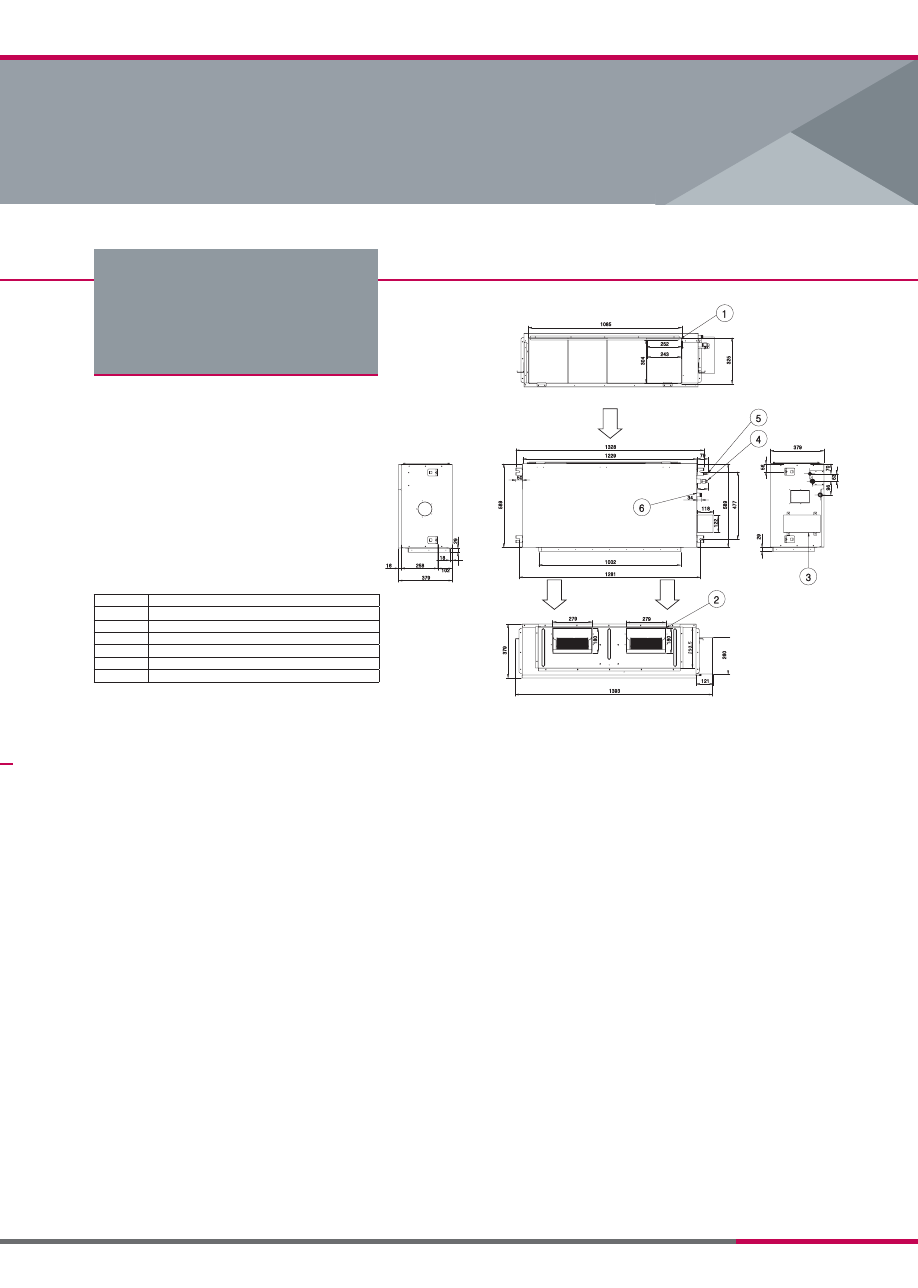

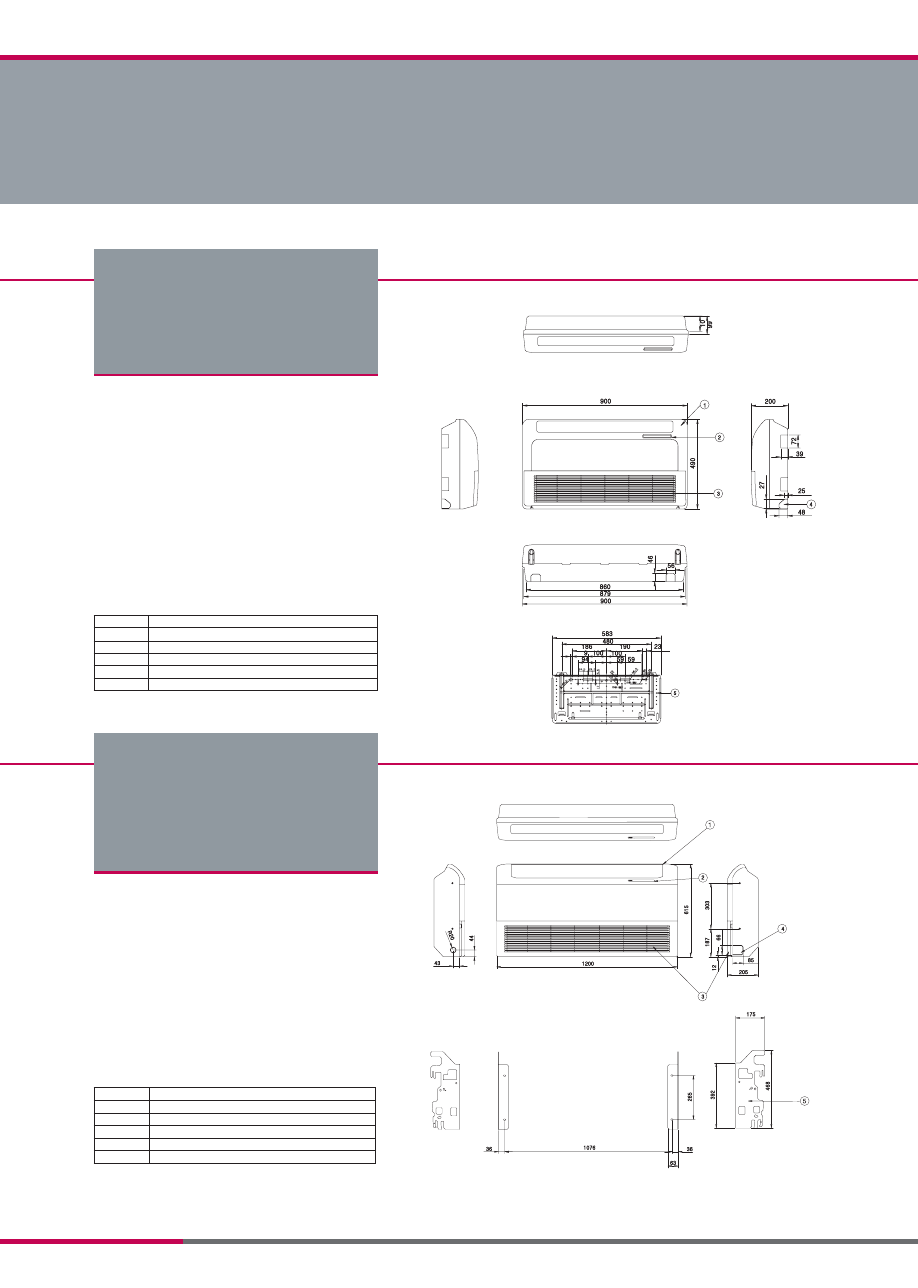

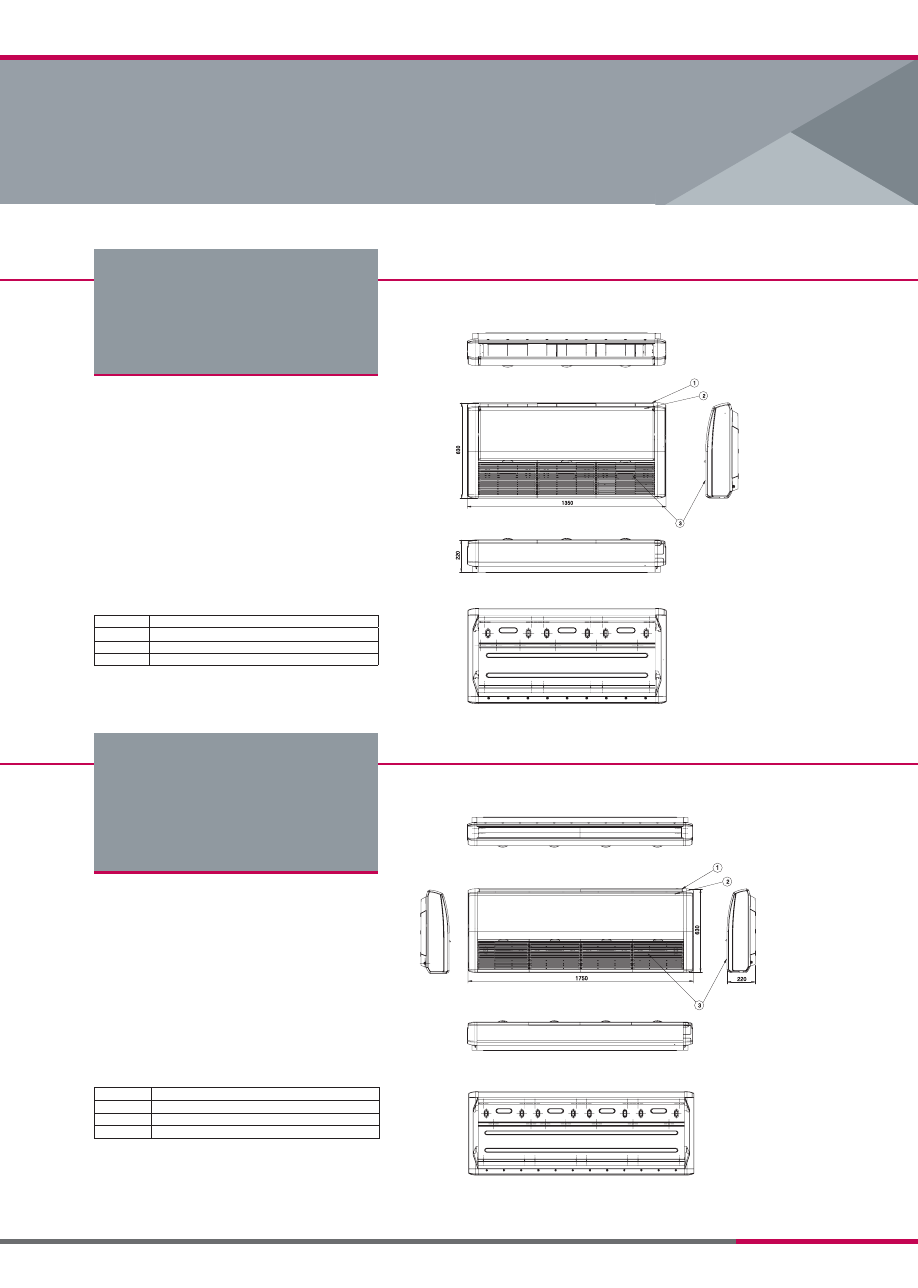

Размеры: блоки напольно-потолочного
и потолочного типа

•UV09 NEDR0
•UV12 NEDR0

•UV18 NBDR0
•UV24 NBDR0
•UV30 NBDR0

(Ед. изм.: мм)

Номер

Наименование компонента

Передняя воздухораспределительная решетка

Дисплей и приемник сигнала

Воздухозаборная решетка

Разъем кабеля питания

Монтажная пластина

Номер

Наименование компонента

Передняя воздухораспределительная решетка

Дисплей и приемник сигнала

Воздухозаборная решетка

Разъем кабеля питания

Монтажная пластина

Кондиционеры LG 2011

/ 37

•UV36 NKDR0

•UV48 NLD
•UV60 NLD

(Ед. изм.: мм)

Номер

Наименование компонента

Передняя воздухораспределительная решетка

Дисплей и приемник сигнала

Воздухозаборная решетка

(Ед. изм.: мм)

Номер

Наименование компонента

Передняя воздухораспределительная решетка

Дисплей и приемник сигнала

Воздухозаборная решетка

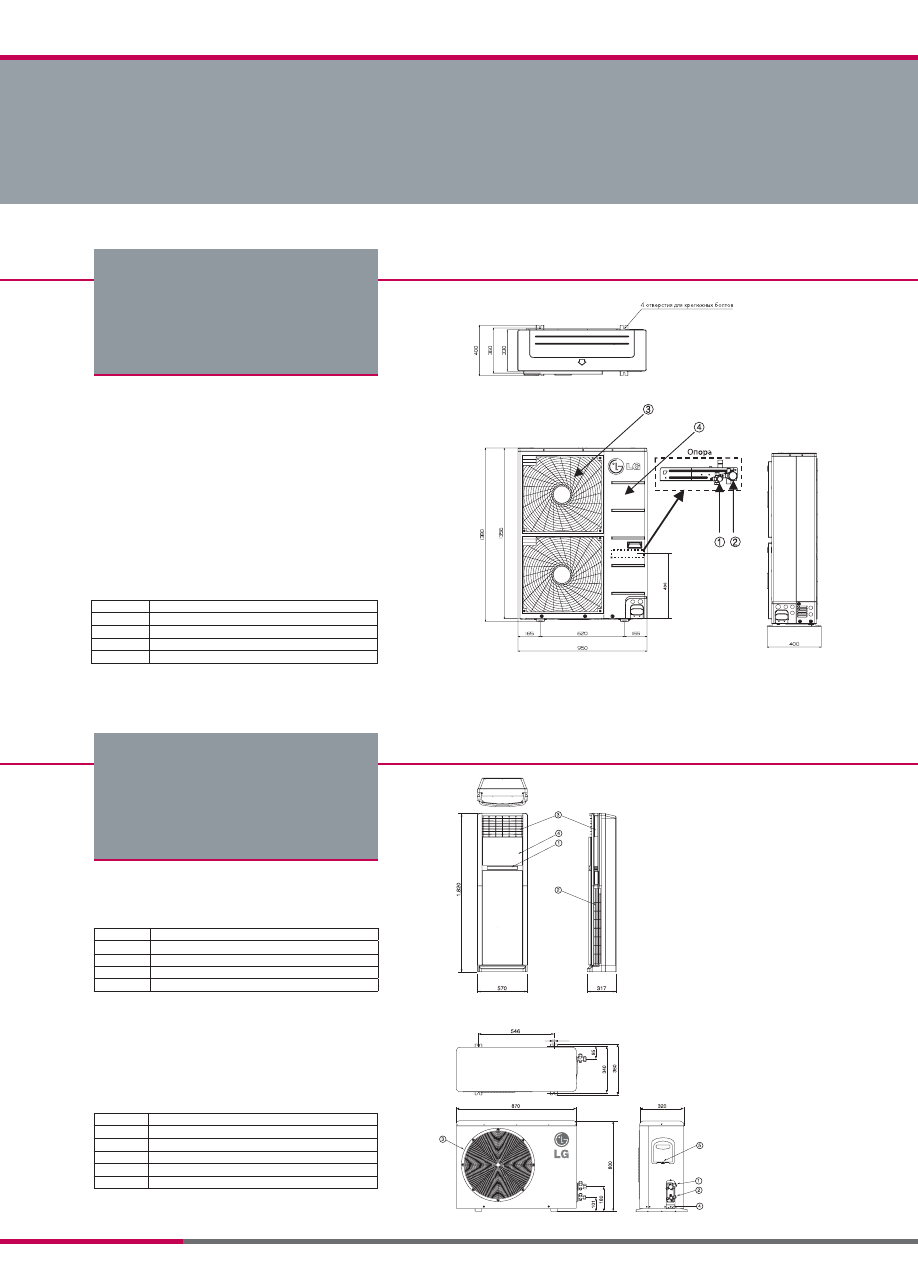

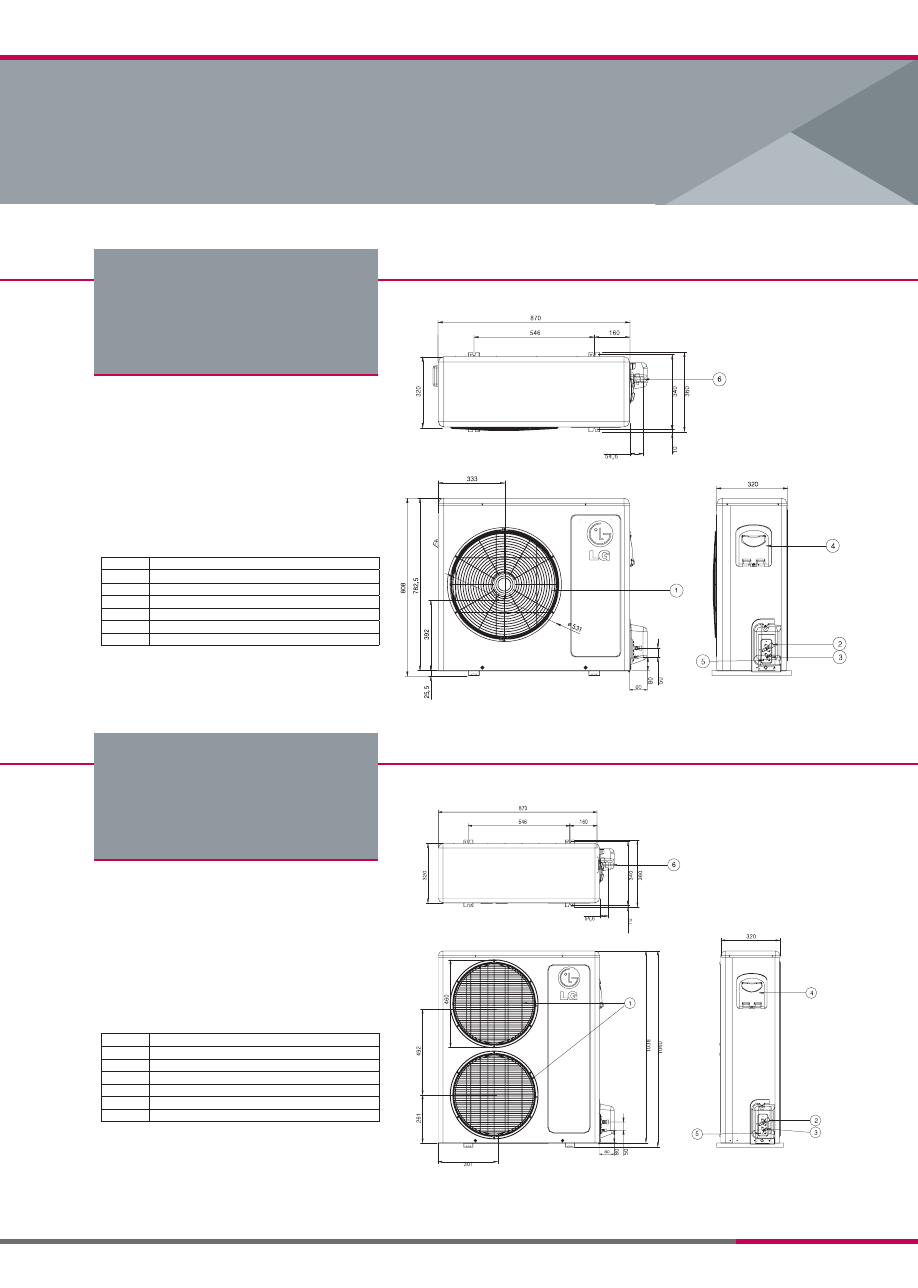

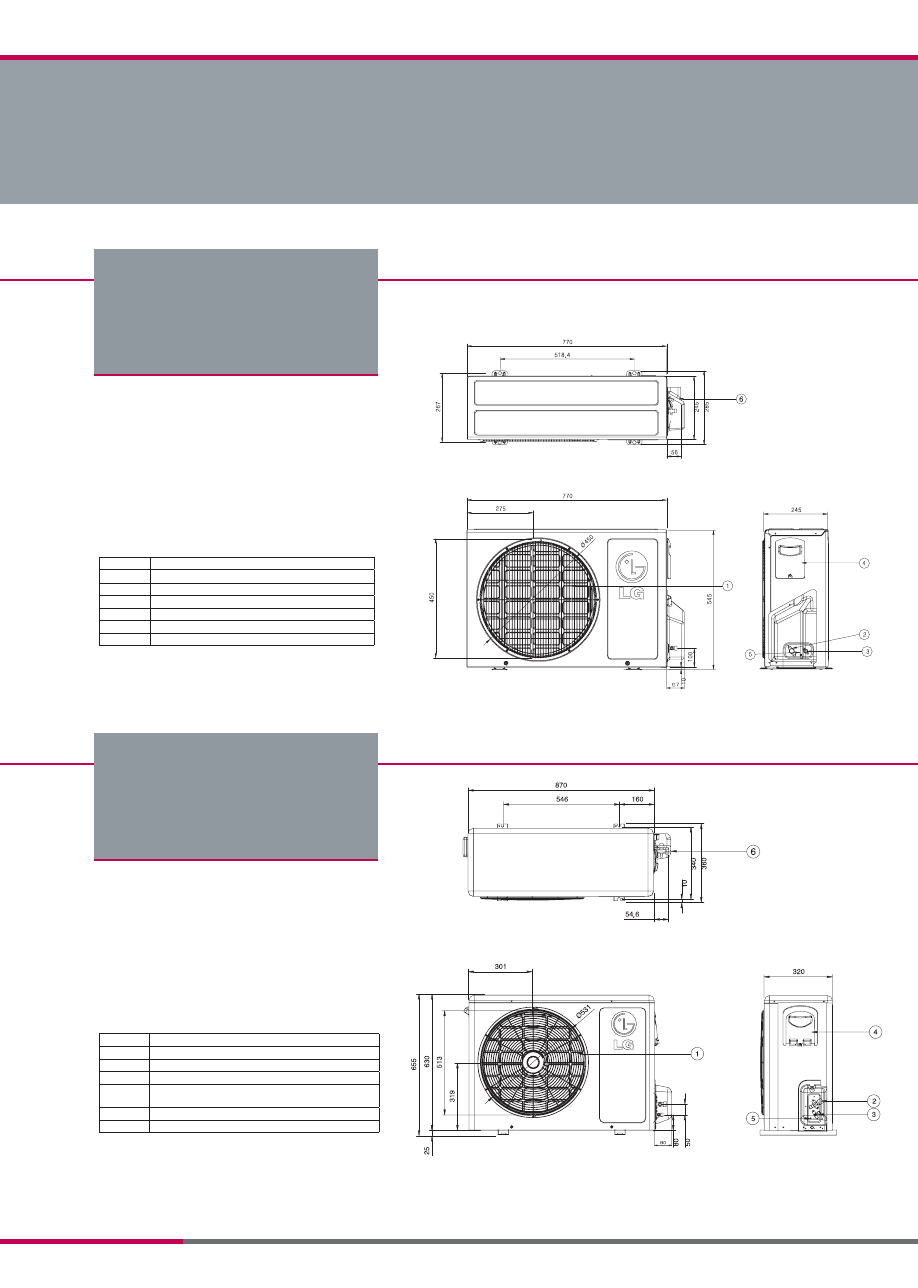

Размеры: универсальные наружные блоки

•UU12 ULD

•UU18 UED

Кондиционеры LG 2011

Номер

Наименование компонента

Воздухораспределительная решетка

Подсоединение трубопровода (газ)

Подсоединение трубопровода (жидкость)

Подключение кабеля электропитания и управления

Заземление

Крышка запорных вентилей

(Ед. изм.: мм)

Номер

Наименование компонента

Воздухораспределительная решетка

Подсоединение трубопровода (газ)

Подсоединение трубопровода (жидкость)

Подключение к источнику питания и линии передачи

данных

Заземление

Крышка запорных вентилей

(Ед. изм.: мм)

/ 39

•UU24 UED
•UU30 UED

•UU37 UED

Номер

Наименование компонента

Воздухораспределительная решетка

Подсоединение трубопровода (газ)

Подсоединение трубопровода (жидкость)

Подключение кабеля электропитания и управления

Заземление

Крышка запорных вентилей

(Ед. изм.: мм)

Номер

Наименование компонента

Воздухораспределительная решетка

Подсоединение трубопровода (газ)

Подсоединение трубопровода (жидкость)

Подключение кабеля электропитания и управления

Заземление

Крышка запорных вентилей

Размеры: универсальные наружные блоки

•UU48 U3D
•UU60 U3D

•P03AH NR1
•P03AH UR1

Кондиционеры LG 2011

Номер

Наименование компонента

Воздухораспределительная решетка

Подсоединение трубопровода (газ)

Подсоединение трубопровода (жидкость)

Подключение кабеля электропитания и управления

(Ед. изм.: мм)

Номер

Наименование компонента

Дисплей управления

Воздуховыпускное отверстие

Воздухозаборное отверстие

Сливной поддон

Номер

Наименование компонента

Клапан обслуживания со стороны подвода газа (Ø15,88)

Клапан обслуживания со стороны подвода жидкости (Ø9,52)

Корпус вентилятора

Заземление

Отверстие для соединительного кабеля

/ 41

•P05AH NT0
•P05AH UT0

•P08AH NF1
•P08AH UF1

Размеры: блоки колонного типа

(Ед. изм.: мм)

Номер

Наименование компонента

Воздуховыпускное отверстие

Воздухозаборное отверстие

Дисплей управления

Номер

Наименование компонента

Воздуховыпускное отверстие

Клапан обслуживания со стороны подвода жидкости

(Ø9,52)

Клапан обслуживания со стороны подвода газа (Ø19,05)

Блок управления

Заземление

(Ед. изм.: мм)

Номер

Наименование компонента

Воздуховыпускное отверстие

Воздухозаборное отверстие

Дисплей управления

Номер

Наименование компонента

Клапан обслуживания со стороны подвода газа (Ø19,05)

Клапан обслуживания со стороны подвода жидкости

(Ø9,52)

Корпус вентилятора

Панель управления

Отверстие для соединительного кабеля

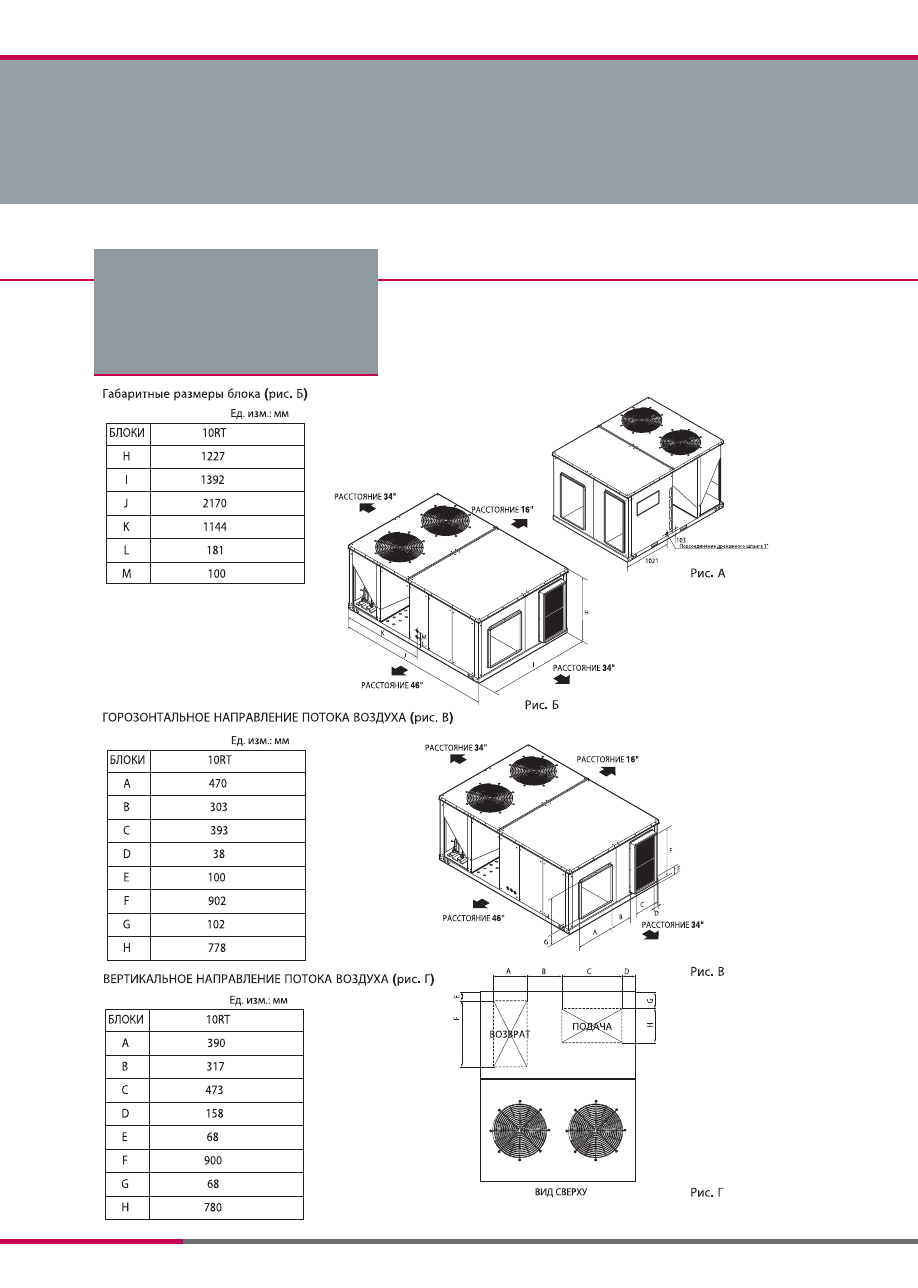

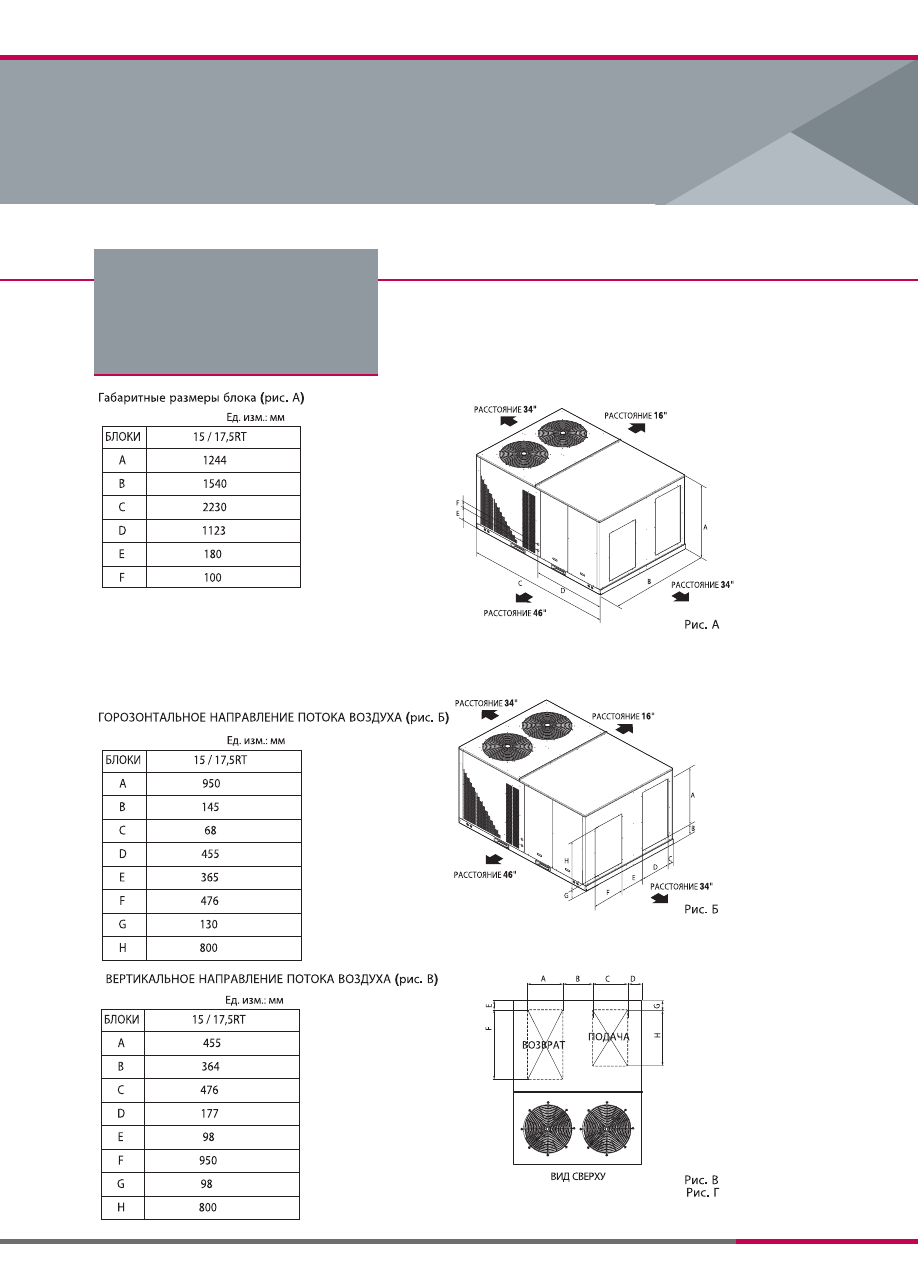

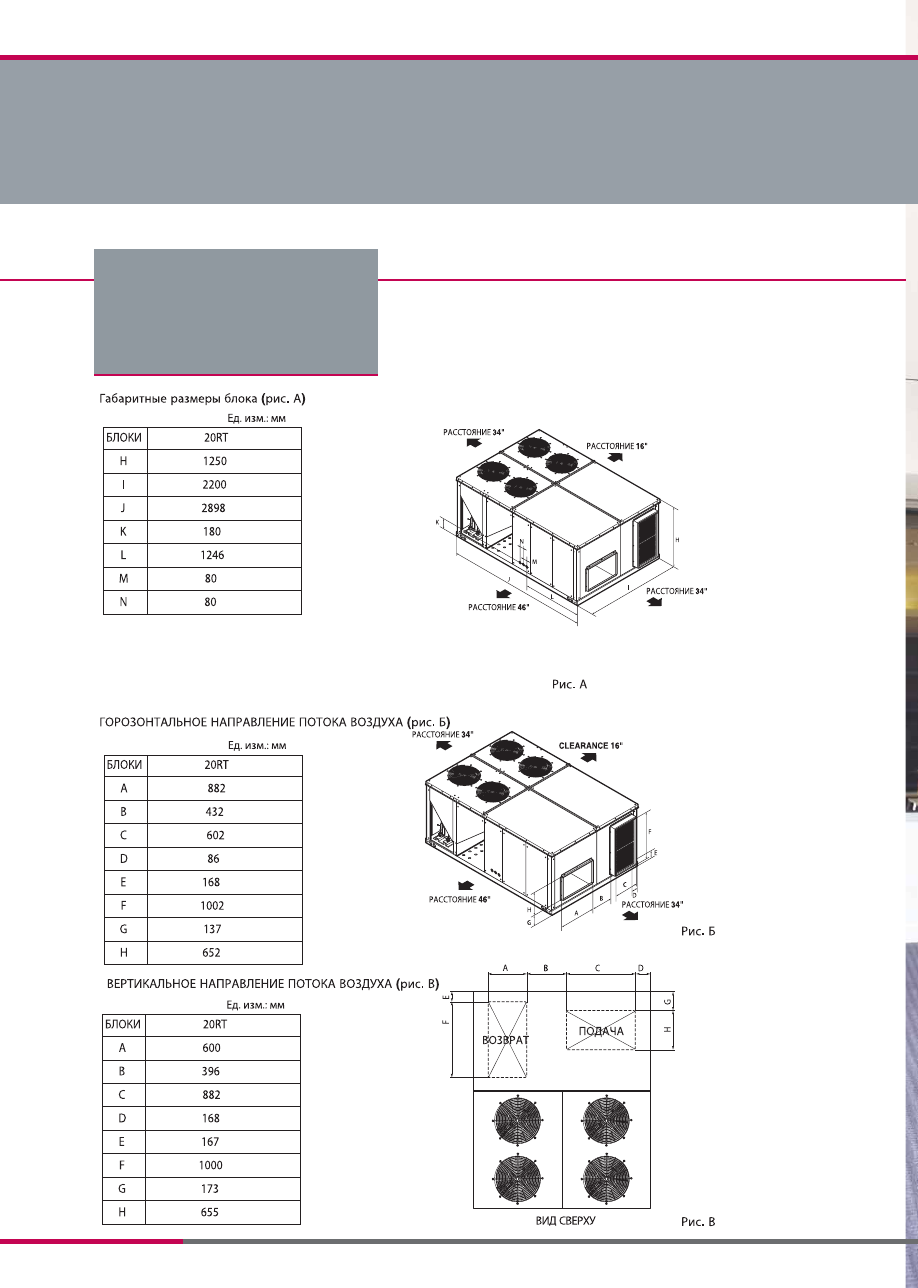

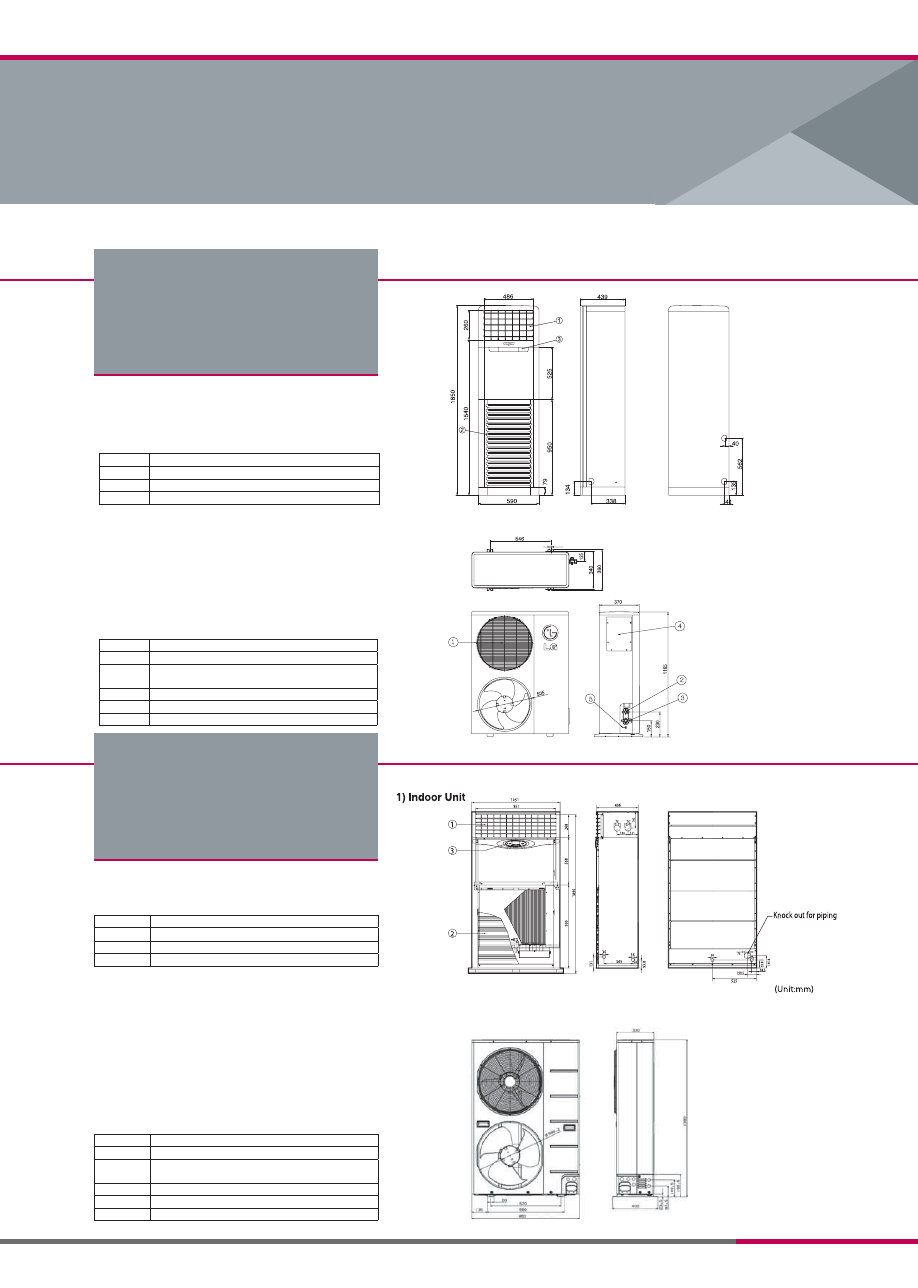

Размеры: блоки крышного типа

•DK-H1208C00

Кондиционеры LG 2011

/ 43

•DK-H1808C00

Размеры: блоки крышного типа

Размеры: блоки крышного типа

•DK-H2408C00

Кондиционеры LG 2011

Наружные блоки

Кондиционеры LG 2011

Современные технологии кондиционирования
LG позволяют создавать более производительные
и экономически эффективные системы с низким
уровнем шума.

Внутренние блоки

Принадлежности

Таблица комбинаций

Кассетный тип

Канальный тип

Напольно-потолочный тип

Потолочный тип

Колонный тип

Крышный тип

Мульти сплит-системы

Мульти сплит-системы

Система LG Multi включает в себя различные внутренние блоки, а также наружные блоки производительностью до 17,9 кВт.
С помощью 15 наружных и 40 внутренних блоков можно составить более 2000 различных комбинаций.

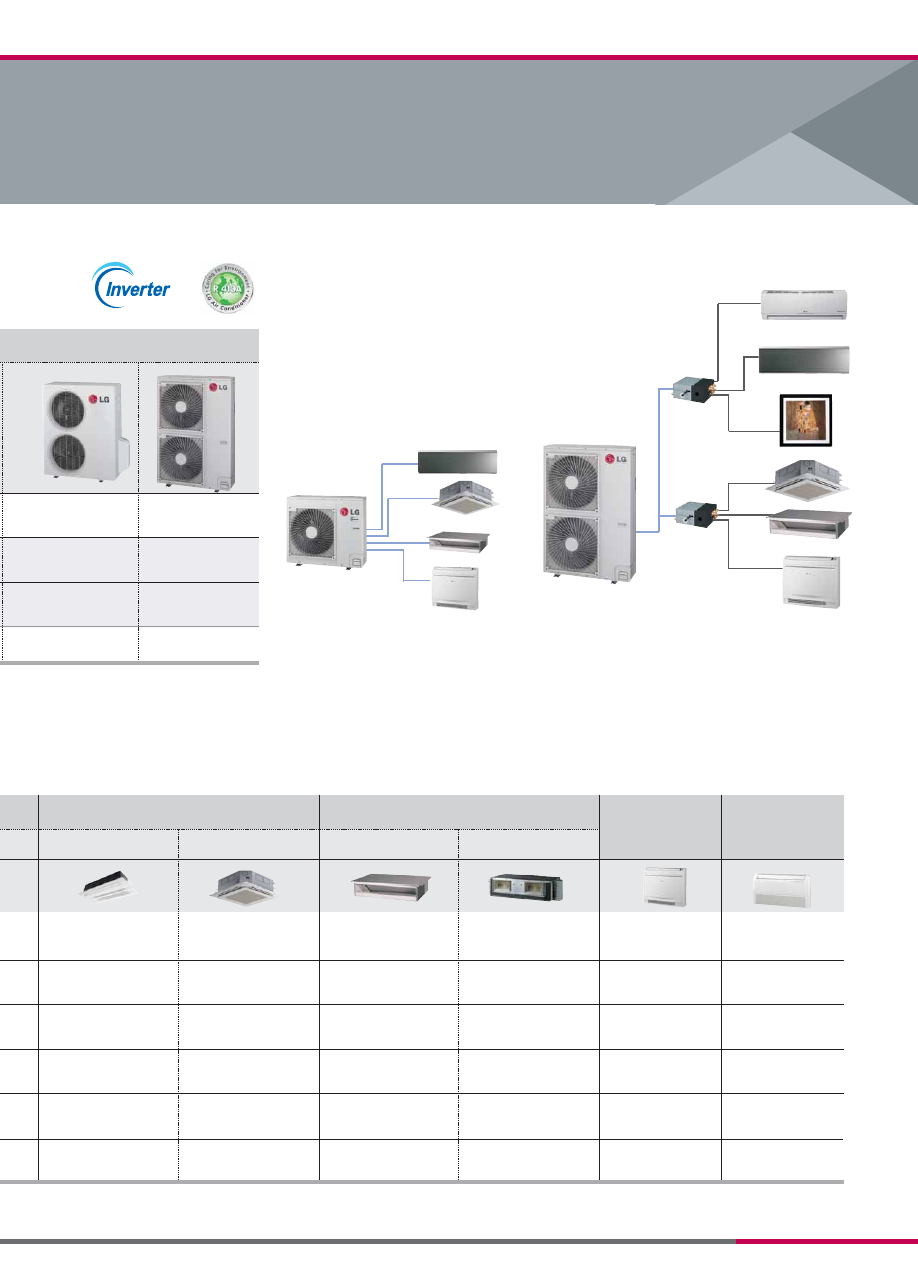

Возможность комбинирования с различными типами внутренних блоков

Продукт

Тип

Диапазон

производи-

тельности

(кБте/кВт)

Категория

7/2,1

Модель

5/1,5

9/2,6

Производитель-

ность

кВт (О/Н)

Макс. кол-во

внутренних

блоков

12/3,5

18/5,3

Электропитание

24/7,0

Gallery

Настенный тип

Multi F

Multi F DX

Panel

MU2M15 UL1R0
MU2M17 UL0R0

4,1/4,7
4,7/5,3

2
2

MU4M27 U40R0
MU5M30 U40R0

7,9/9,1

8,8/10,1

4
5

FM48AH U33R0
FM56AH U33R0

15,5/16,4
16,7/17,9

8
9

MU3M19 UE0R0
MU3M21 UE0R0

MU4M25 UE0 R0

MU5M40 UH0R0

FM40AH UH5R0

1Ф, 220–240 В

5,3/6,3
6,2/7,0
7,0/8,4

11,7/13,5

3
3
4

MA09AH1 NF1

•

MA12AH1 NF1

•

MA09AH* NF1

•

MA12AH* NF1

•

CS05AF NH0

•

CS07AF NH0

•

CS09AF NH0

•

CS12AF NH0

•

Кондиционеры LG 2011

MS05AH N40

•

MS07AH N40

•

MS09AH N40

•

MS12AH N40

•

MS18AH N50

•

MS24AH N50

•

Стандартный

Наружные блоки

Внутренние блоки

Mirror

MC07AH* NE1

•

MC09AH* NE1

•

MC12AH* NE1

•

MC18AH* N81

•

MC24AH* N81

•

Mirror Примечание. * обозначает цвет передней панели: *Зеркальный (R) / *Серебристый (V)
Panel Примечание. * обозначает цвет передней панели: *Серебристый (V) / *Красный (E) / *Золотистый (G) / *Светло-серебристый (H)

/ 49

Канальный тип

Низконапорные

Высоконапорные

Напольно-

потолочный

тип

Консольный

тип

Кассетный тип

1-поточные

4-поточные

Multi F

Multi F DX

FM41AH U33R0
FM49AH U33R0
FM57AH U33R0

FM37AH UE0R0

3Ф, 380–415 В

13,5/14,1
15,5/16,4
16,7/17,9

9,7/11,1

7
8
9

MT06AH NR0

•

MT08AH NR0

•

MT10AH NR0

•

MT12AH NR0

•

MT18AH NQ0

•

MT24AH NP0

•

CQ09 NA0

•

CQ12 NA0

•

CQ18 NA0

•

MT09AH NC1

•

MT11AH NC1

•

MB09AHL N12

•

MB12AHL N12

•

MB18AHL N22

•

MB24AHL N22

•

MB18AH NH0

•

MB24AH NH0

•

MV09AH NE0

•

MV12AH NE0

•

MV18AH NB0

•

MV24AH NB0

•

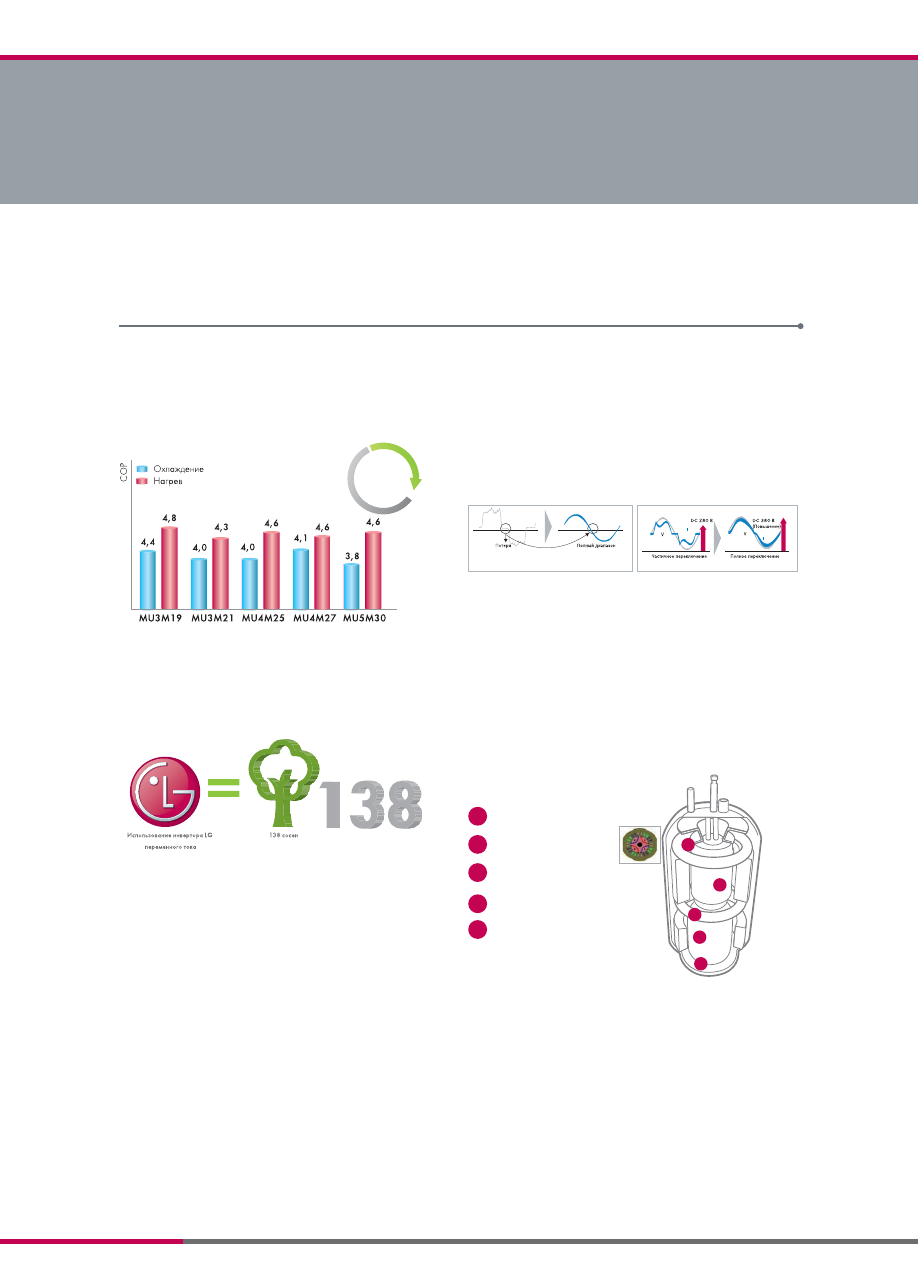

Высокая энергоэффективность (COP)

Технология DC Inverter

Развитие инверторных технологий позволяет создавать более произво ди-
тельные системы кондиционирования с высоким уровнем энергосбе ре же-
ния и низким уровнем шума. В кондиционерах LG применяются технология
PFC и технология управления с помощью синусоидального сигнала.

Сравнение традиционного инвертора и инвертора с технологиями
управления с помощью синусоидального сигнала и PFC (PFC — коррекция
коэффициента мощности).

• Управление с помощью синусои-

дального сигнала в компрессоре
с двигателем типа BLDC

• Технология PFC и потребляемая

мощность

Высокоэффективная
мульти сплит-система

Кондиционеры LG 2011

Мощный компрессор с бесщеточным
двигателем постоянного тока (BLDC)

Кондиционеры LG с инверторным приводом оснащены компрес-
сором с бесщеточным двигателем постоянного тока, в котором
используется мощный неодимовый магнит. Компрессор такого
типа обладает высокой производительностью по сравнению с
компрессором с инверторным приводом
переменного тока.

Оптимизация вибрации и шума

Высокая надежность

Минимальный унос масла

Высокоэффективный привод

Высокий КПД

Экономия электроэнергии

Hовые модели инверторных кондиционеров LG Multi были
признаны лучшими по энергоэффективности благодаря
применению компрессора с бесщеточным двигателем постоян-
ного тока (BLDC) и высокоэффективного теплообменника.

1) По данным KFRI (Корейский научно-исследовательский институт

лесного хозяйства), рассчитанным на основе годового показателя
энергосбережения.

(Исходные данные: применение технологии 4 часа в сутки,

365 дней)

2) Показатель энергосбережения 37% по сравнению с конди-

ционерами LG без инверторной технологии

Эффект от использования инвертора
переменного тока сопоставим с
посадкой

138

сосновых деревьев.

Экономия

энергии

37%

Сигнал синусоидальной

формы

Сигнал прямоугольной

формы
