Samurai

Точное поддержание
температуры воды на выходе

Непрерывное регулирование производительности основы-
вается на точном управлении температурой воды на выхо-
де в зависимости от величины тепловой нагрузки. Это
ведет к снижению затрат в процессе эксплуатации, так
как холодильная машина обеспечивает количество энер-
гии, необходимое только для компенсации нагрузки.

Для управления температурой воды с точностью
+/- 0,5 °C в чиллерах Samurai используются два основных
компонента:
1. Золотник в винтовом компрессоре для изменения вели-
чины расхода хладагента через холодильный контур путем
байпасирования.

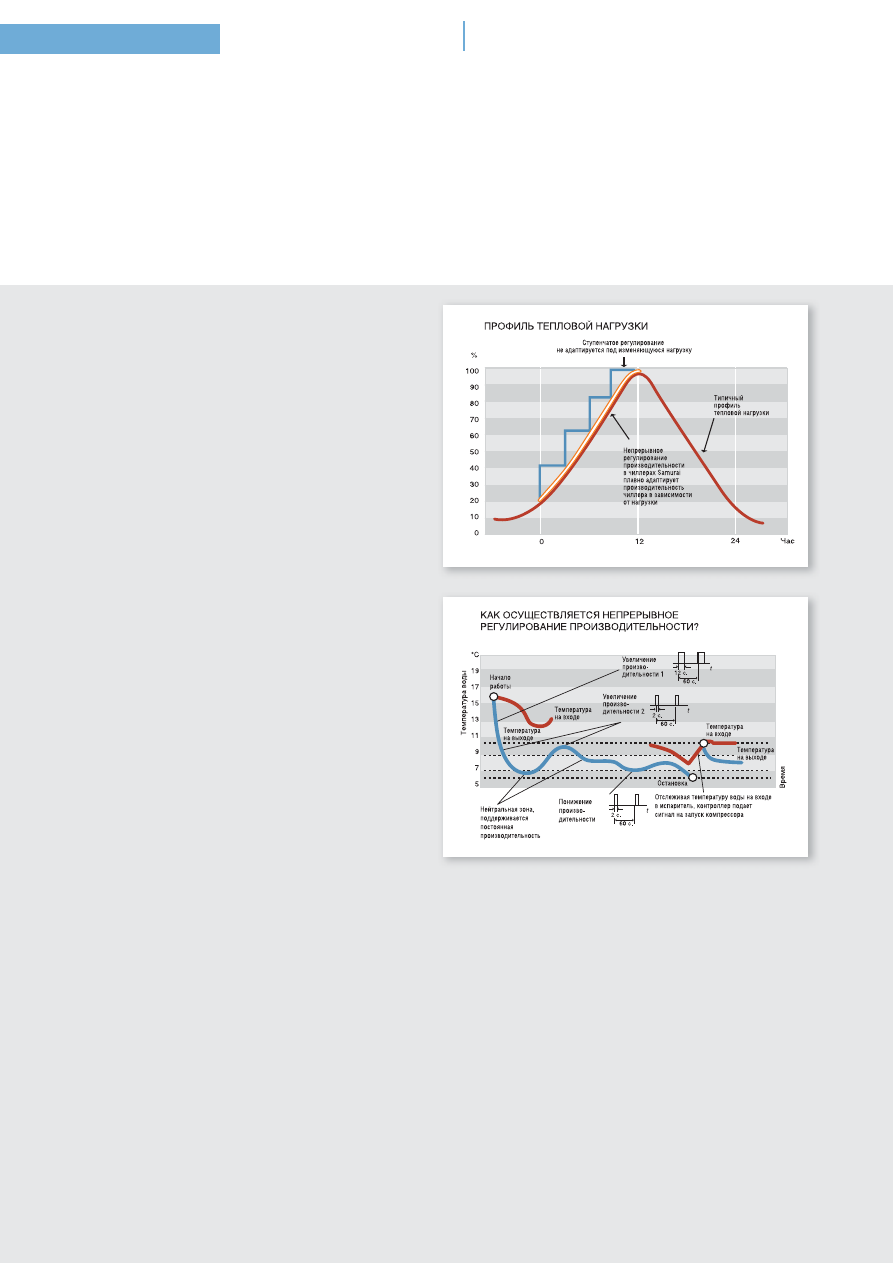

2. Сложная электронная система управления, основанная
на 4 режимах управления, в которых нужно поддерживать
пос тоянную температуру на выходе. Сочетание этих двух
сред ств может быть представлено на диаграмме.

Существуют четыре режима управления производитель-
ностью, настройка которых возможна при конфигуриро-
вании контроллера:

Увеличение производительности 1

Увеличение производительности 2

Нейтральный

Уменьшение производительности

При заданной нагрузке и выбранной температуре воды на
выходе электронная система сравнивает измеренные зна-
чения, снимаемые с термисторов, с заданным. В зависи-
мости от измеренного значения с интервалом в одну
минуту генерируется управляющий сигнал, который в
итоге изменяет положение золотника для увеличения,
либо для уменьшения производительности.

Управляющий сигнал направляется на расположенные в
компрессоре электромагнитные клапаны, которые управ-
ляют движением золотника. Сигнал имеет переменную
длительность, поэтому положение золотника будет изме-
няться в соответствии с определенным режимом управле-
ния производительностью. В режиме «увеличение произ-
водительности 1» длительность сигнала составляет 12
секунд. В ре жи мах «увеличение производительности 2»
или «уменьшение производительности» длительность сиг-
нала 2 се кунды. В режиме «нейтральный» положение
золотника, а значит и производительность не меняются.

Существенным преимуществом данной системы является
именно наличие четырех режимов регулирования, что
дает возможность холодильной машине лучше
адаптироваться к требуемой нагрузке. Если необходима
быстрая реакция (измеренная температура сильно

Особенности и преимущества

отклонилась от требуемой температуры), система будет
запрограммирована на быстрое реагирование. Если
необходима точная реакция (измеренная температура
близка к требуемой температуре), система будет
запрограммирована на более точное регулирование.

По сравнению с системами управления PID на основе
пропорционально-интегрально-дифференциального
регулирования, в чиллерах Samurai реализована
возможность достижения меньшего времени реакции,
поэтому и требуемая температура достигается быстрее.
Большая гибкость системы позволяет специалисту по ее
установке адаптировать время реакции или точность
реакции системы к каждому конкретному случаю. Такая
возможность осуществляется с помощью установки
микропереключателей на микропроцессоре.

Особенности и преимущества

Техническое описание

Samurai

Электронный регулирующий
вентиль

Холодильные машины Samurai комплектуется электронным
регулирующим вентилем, что позволяет обеспечить наибо-
лее точное управление процессом дросселирования. По
сравнению с классическими системами такой способ
управления позволяет снизить потребляемую мощность
системы.

ESEER (Eurovent)

Коэффициент сезонной производительности используется
для оценки реальной эффективности систем кондициониро-
вания в реальных эксплуатационных условиях. Он учитывает
работу системы при неполной загрузке в разные сезоны и
является наиболее реалистичным инструментом оценки
эффективности

Модель 40AG2

50AG2

60AG2

70AG2

80AG2

100AG2 120AG2 140AG2

ESEER

3.48

3.49

3.52

3.50

3.52

3.49

3.52

3.50

Модель 160AG2 180AG2 210AG2 240AG2 280AG2 320AG2 350AG2 400AG2

ESEER

3.52

3.50

3.52

3.50

3.52

3.50

3.52

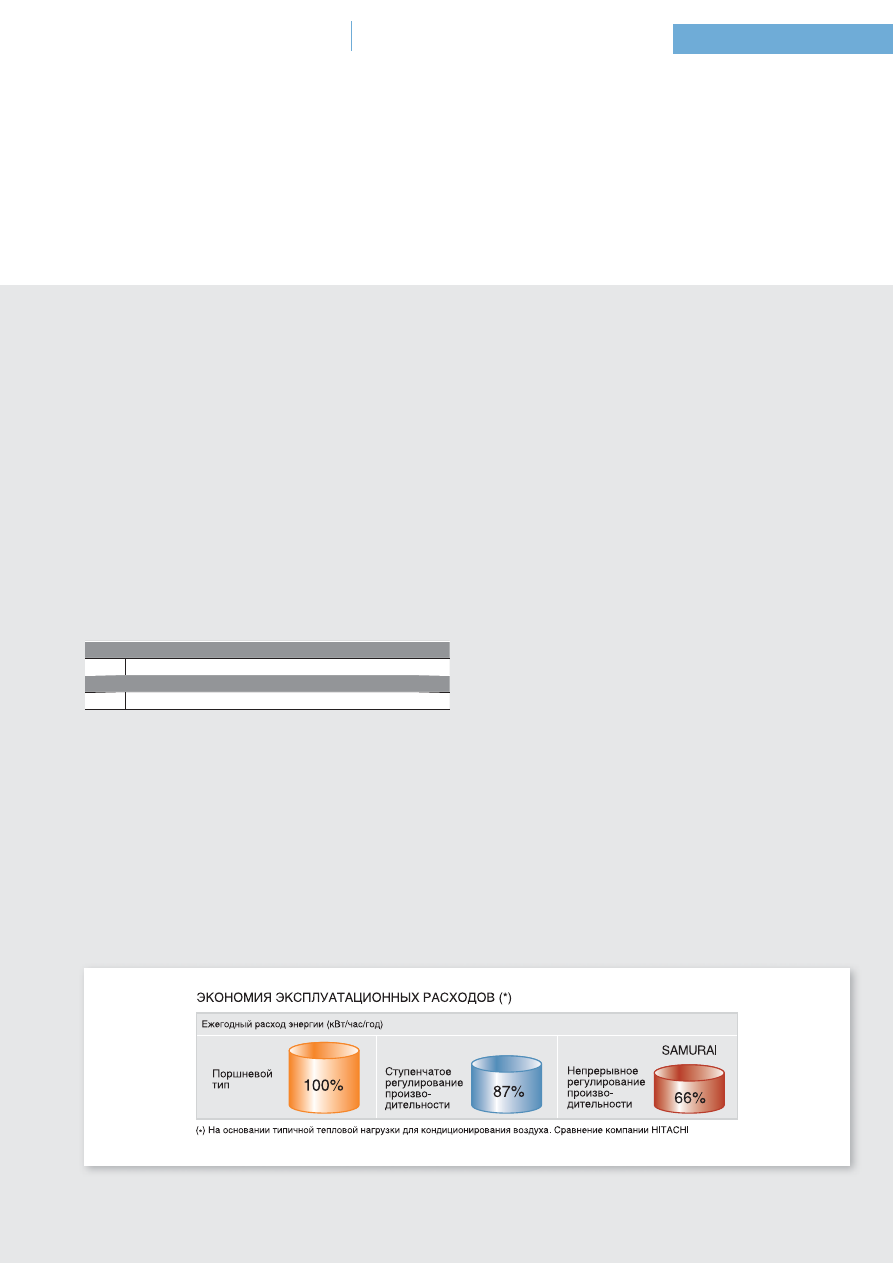

Благодаря непрерывному регулированию чиллер может пос-
тоянно поддерживать требуемое значение холодопроизво-
дительности в зависимости от текущей тепловой нагрузки.
Это позволяет ему работать по температуре воды на выхо-
де, а не на входе в испаритель. И таким образом благодаря
тщательно спроектированной системе управления чиллер
показывает высокие значения энергоэффективности даже
при частичной нагрузке.

Высокая эффективность при
частичной нагрузке

Особенности и преимущества

Техническое описание

Гидравлические модули Hitachi могут быть встроены в кор-
пус чиллера на заводе-изготовителе. Такая опциональная
возможность имеется для моделей с конденсатором воз-
душного охлаждения R(C/H)U2E-(40-80)AG2. Гидромодуль
может иметь один или два водяных насоса, а также при
необходимости бак-накопитель.

Компактный гидромодуль

Один или два водяных насоса

Бак-накопитель (от 180 до 320 литров)

Расширительный бак (от 12 до 18 литров)

Манометр давления воды на входе (0-6 бар) поставляется
только в опции с баком-накопителем

Наполнительный и сливной вентили поставляются только
в опции с баком-накопителем

Предохранительный клапан

Проверочный клапан

Обслуживать водяной насос легко благодаря наличию
запорного и «проверочного» клапана

* Объем расширительного бака рассчитывается в зависимости от объема бака-

накопителя. Дополнительный расширительный бак должен быть установлен
со стороны потребителя холода и его размер зависит от общего объема
системы.

Встроенный гидравлический
модуль (опция)

Samurai

Все агрегаты имеют отдельный холодильный контур для каждого

компрессора. Каждый контур включает в себя следующие ком-

поненты:

Фильтр-осушитель

Электронный расширительный вентиль

Запорные и предохранительные вентили (опционально)

Смотровое стекло

4-ходовой клапан (для реверсивных моделей)

Датчики высокого/низкого давлений

В качестве испарителя используется пластинчатый теплообмен-

ник из нержавеющей стали. По сравнению с традиционными

кожухотрубными теплообменниками, он гораздо более компак-

тен. Работая с такой же производительностью, он занимает гора-

здо меньше места. Благодаря такой технологической разработке,

для чиллеров Samurai требуется меньше заправляемого хлада-

гента, чем другим представленным на рынке моделям. Это ведет

к меньшим эксплуатационным расходам, так как, в случае необ-

ходимости, количество хладагента, которое может потребоваться

для замены при техническом обслуживании, будет минимальным.

Зачастую свободное пространство, отведенное под установку

холодильной машины, является определяющим фактором при ее

выборе. Благодаря тщательно продуманной конструкции каждого

компонента, возможно достижение исключительно высоких зна-

чений холодопроизводительности на квадратный метр занимае-

мой чиллером Samurai площади. Так как конструкция хорошо

продумана, то весьма удобен доступ к элементам системы в про-

цессе обслуживания. Поэтому пространство, требуемое для дос-

тупа при обслуживании чиллера, может быть сведено к миниму-

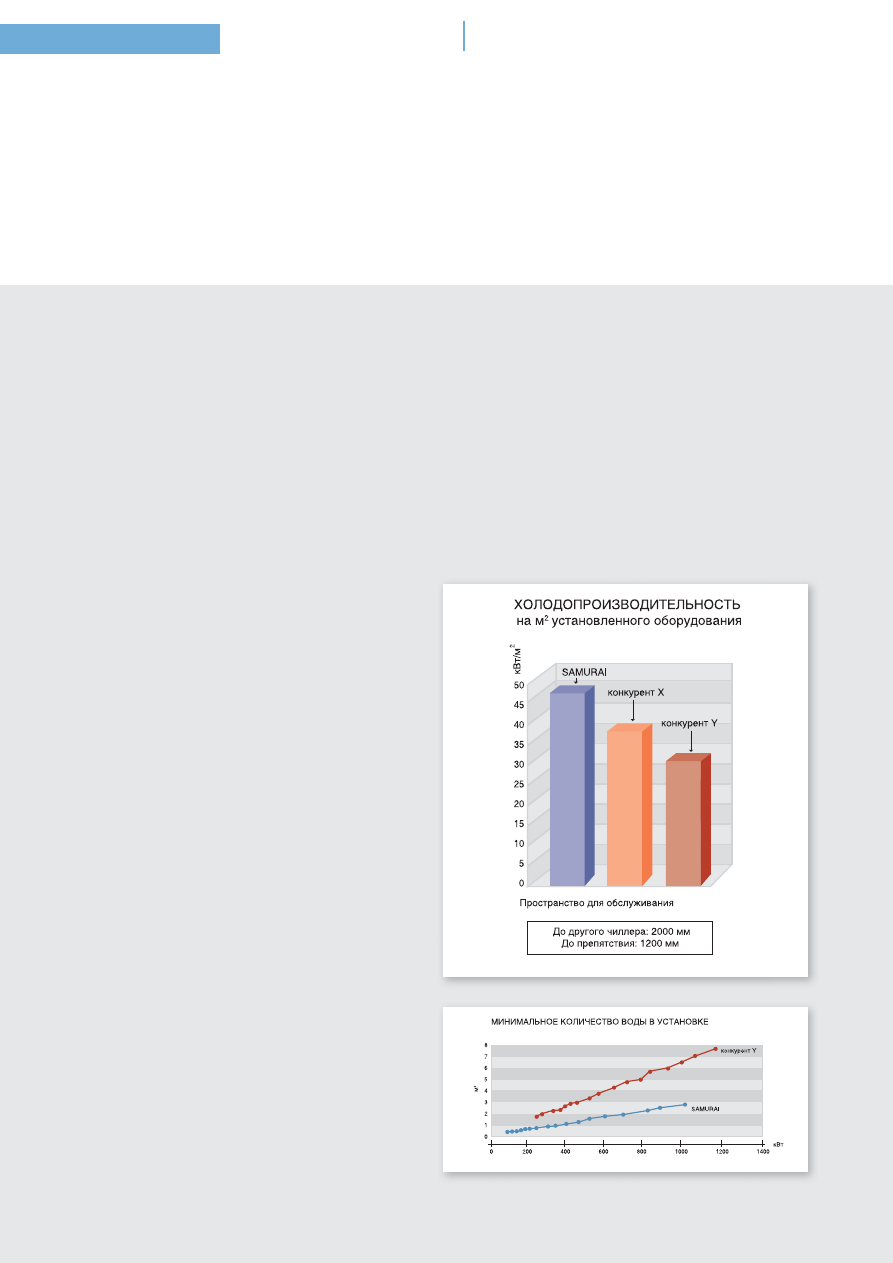

му. На диаграмме показаны значения холодопроизводительности

на квадратный метр установленного оборудования (для модели

чиллера Hitachi RCU2E 80 AG2 и похожих моделей конкурентов).

Для предотвращения излишнего количества пусков и остановок

компрессоров, что снижает их эксплуатационный ресурс, уста-

новка должна осуществляться с минимальным количеством

воды для обеспечения требуемой термической инерции систе-

мы. Такой минимальный объем зависит от того, насколько хоро-

ша система управления и какова минимальная производитель-

ность холодильной машины.

Для чиллеров Samurai требуется небольшой объем воды при

установке, так как диапазон регулирования производительности

составляет 15-100 %. Более того, появилась дополнительная

опциональная возможность принудительного управления вклю-

чением/выключением компрессоров с использованием беспо-

тенциальных (сухих) контактов. Все это делает возможным сни-

жение минимального объема воды в установке, если это потре-

буется, в соответствии с графиком:

Холодильный контур

Минимальное количество
хладагента

Небольшая площадь для
установки

Минимальное количество воды
в установке

Особенности и преимущества

Техническое описание

Samurai

Компании-поставщики электроэнергии обычно взыскивают

дополнительную плату за потребление реактивной составляю-

щей электрической энергии, используемой в электродвигателях

для генерации магнитного поля, которое необходимо для их

работы. Чиллеры Samurai, работающие при номинальных усло-

виях, имеют высокий коэффициент мощности обычно превыша-

ющий 0,9 при полной нагрузке. Поэтому нет необходимости

устанавливать ряд конденсаторов для компенсации потребле-

ния реактивной составляющей электрической энергии, так как

оно минимально.

Высокий коэффициент мощности

Идеальная схема запуска

Благодаря уменьшению пиковых величин силы тока, часто возни-

кающих при использовании обычных чиллеров, электрическая

схема запуска чиллера серии Samurai позволяет избежать

использования проводки повышенного сечения. Это, главным

образом, обусловлено двумя причинами:

Во-первых, электродвигатели компрессоров имеют пусковую

схему с переключением со звезды на треугольник, которая уста-

навливается как стандартное оборудование на каждый компрес-

сор и позволяет значительно уменьшить пусковую мощность

компрессора.

Во-вторых, в чиллерах Samurai используется поэтапный процесс

запуска. Если в систему установлено более одного компрессора,

запуск начинается с того, который работал наименьшее количе-

ство часов.

Этот компрессор работает при минимальной мощности, чтобы

снизить общую нагрузку на установку. Затем, после минутной

задержки, запускается второй компрессор. Оба компрессора

продолжают работать при минимальной мощности, когда начина-

ет работать следующий компрессор, и так далее, пока все ком-

прессоры не будут работать при минимальной нагрузке. После

30-секундной предохранительной задержки чиллер достигает

нормальной (номинальной) мощности.

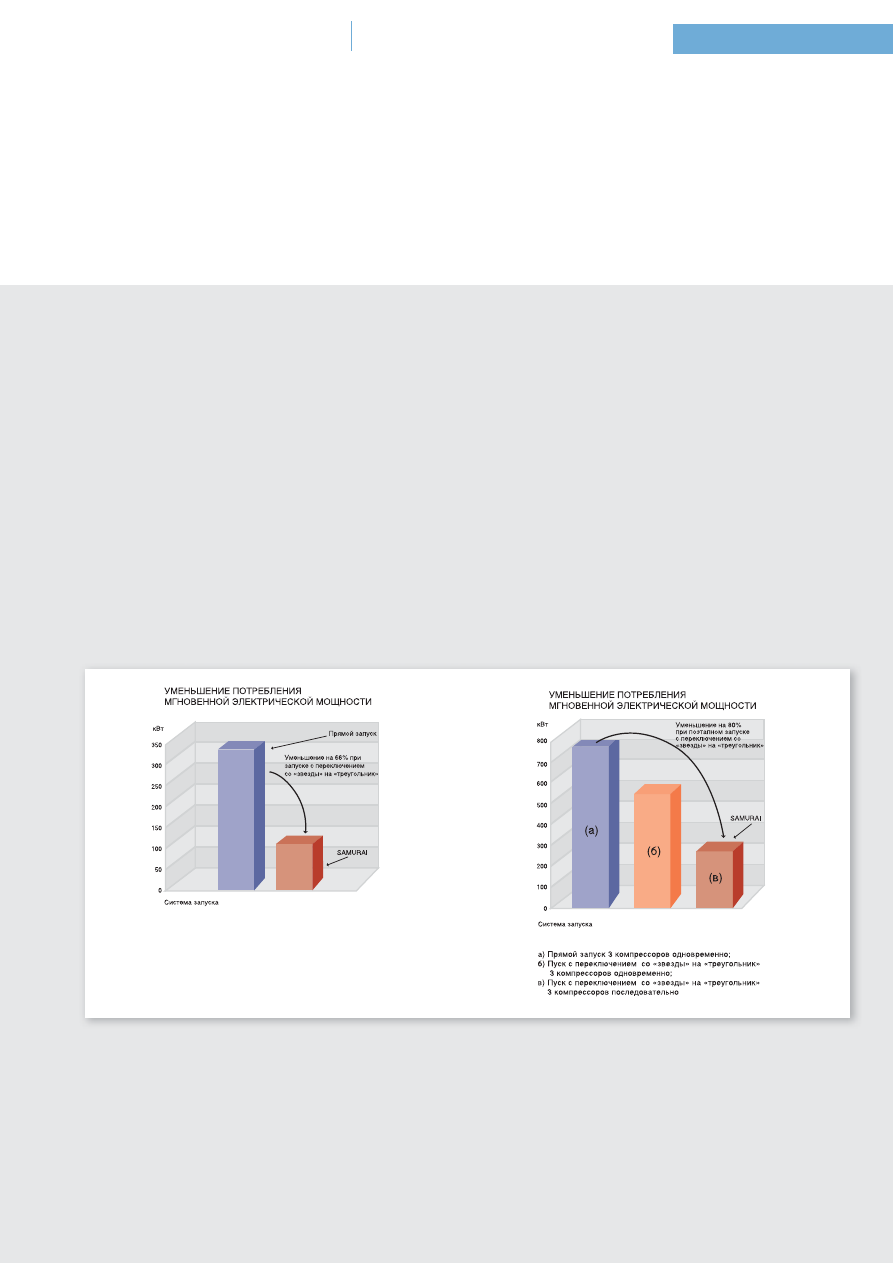

Такой поэтапный запуск имеет два основных преимущества.

Во-первых, потребление мгновенной мощности каждым компрес-

сором во время запуска меньше, чем в случае одновременного

запуска всех компрессоров. Во-вторых, при минимизации пуско-

вой мощности, размеры кабелей не являются критичными, и

система никогда не подвергается перегрузке

Особенности и преимущества

Техническое описание

Samurai

Холодильные машины Samurai построены на базе винтовых компрессо-
ров Hitachi с непрерывным регулированием производительности.

Они поставляются предварительно заправленные хладагентом R-407C и
доступны в двух исполнениях – «только охлаждение» и «охлаждение/
нагрев». Все агрегаты проходят полный выходной контроль, тем самым
проверяется работа всех компонентов. На месте монтажа необходимо
только осуществить все необходимые электрические и гидравлические
подключения

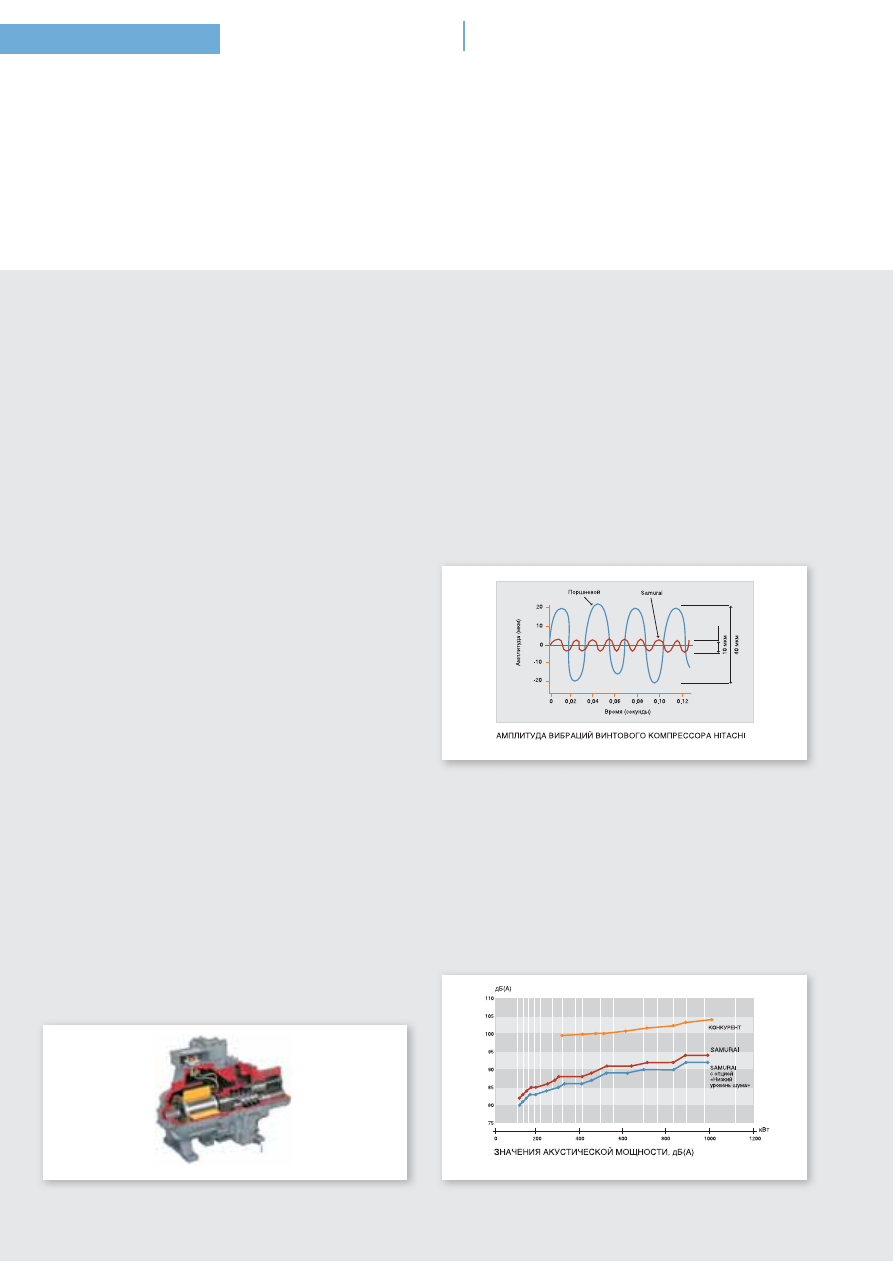

Новый полугерметичный винтовой компрессор Hitachi

Полугерметичный винтовой компрессор был сконструирован для работы
на хладагенте HFC R407C. Компрессор непосредственно соединен с
электродвигателем, поэтому нет необходимости использовать внешний
электродвигатель, что ведет к уменьшению количества внутренних эле-
ментов.

Компрессоры устанавливаются на резиновые антивибрационные про-
кладки и располагаются внутри изолированного корпуса. Благодаря
двойному покрытию корпуса, конструкция, запатентованная компанией
Hitachi, уменьшает уровень шума.

В результате наличия перепада давлений между камерой высокого и низ-
кого давления, смазочное масло постоянно подается к механическим
деталям и к регулирующему клапану (золотнику), который обеспечивает
непрерывное регулирование производительности. Такая конструкция
устранят необходимость использования масляного насоса, регулирую-
щих клапанов и сопутствующих механизмов.

Усовершенствованный маслоотделитель циклонного типа расположен в
корпусе компрессора, поэтому нет необходимости использовать внеш-
ние патрубки для подачи масла, что в ре зультате дает компактную кон-
струкцию и высокую надежность компрессора.

В состав каждого компрессора входит:
•

Биполярный электрический двигатель с пусковой схемой, обеспечи-
вающей возможность пуска с переключением со звезды на треуголь-
ник (стандартное исполнение)

•

Электромагнитные клапаны для непрерывного регулирования произ-
водительности

•

Электронная защита от повышенной температуры с централизован-
ным ручным сбросом

•

Циклонический маслоотделитель, измеритель уровня масла и смо-
тровое стекло

• Механический счетчик времени работы

Низкий уровень шума и вибраций является ключевым фактором в ходе
эксплуатации чиллера на базе винтового компрессора. Во многих случа-
ях при установке холодильных машин вблизи жилых зон необходим
минимальный уровень звукового давления.

В результате использования технических разработок компании Hitachi,
таких как полугерметичный винтовой компрессор, точная механическая
обработка и тщательная сборка в ходе производственного процесса,
чиллеры Samurai работают с предельно низким уровнем шума и вибра-
ций. Сам компрессор смонтирован на резиновых антивибрационных про-
кладках, которые снижают передачу вибраций на корпус холодильной
машины.

Для достижения еще более впечатляющих результатов по снижению
уровня шума компания Hitachi использует передовые технологии. Новые
двухлопастные вентиляторы в отличие от четырехлопастных позволяют
увеличить расход воздуха и в то же время уменьшить уровень шума.
Все холодильные машины сери AG2 оборудованы инверторными двигате-
лями постоянного тока для вентиляторов. Это позволяет более эффек-
тивно регулировать расход воздуха через конденсатор и, соответственно,
регулировать давление конденсации. Компрессор устанавливается в кор-
пус и покрывается акустическим изолирующим материалом для снижения
уровня звукового давления. В холодильной машине с опцией «Особо
малошумное исполнение» увеличена изоляция корпуса компрессора. Это
позволяет добиться дальнейшего снижения уровня шума на 4 дБ.

Особенности и преимущества

Низкий уровень шума

Особенности и преимущества

Техническое описание

Samurai

Для вентиляторов применяются двигатели постоянного тока

(DC), что позволило значительно повысить эффективность по

сравнению с двигателями переменного тока (AC).

ШИМ (широтно-импульсная модуляция)

Управляющий элемент (полевой транзистор) осуществляет пере-

ключения с частотой несколько десятков килогерц. Таким обра-

зом регулируется длительность импульсов ON / OFF за один обо-

рот двигателя, а соответственно и подаваемое на его клеммы

напряжение, которое напрямую связано с частотой вращения

двигателя.

Двигатели вентиляторов постоянного тока DC

Теплообменник водяной стороны

В модельном ряду чиллеров Samurai используется новый пла-

стинчатый теплообменник, который позволяет уменьшить вну-

тренний объем контура хладагента, обеспечивая максимальный

КПД при наименьшем возможном количестве хладагента.

Изготавливается из пластин нержавеющей стали AISI-316, с

целью предотвращения коррозии.

Хладагент и вода проходят по одной из сторон профилированных

пластин противотоком, поперек которого расположен теплооб-

менник. Эти пластины профилированы для создания турбулентно-

сти в потоках воды и хладагента, что позволяет увеличить КПД и

оптимизировать процесс теплообмена по времени и объему.

При использовании хладагента R407C холодопроизводитель-

ность этого типа теплообменника больше, чем у традиционных

кожухотрубных теплообменников.

Теплообменник воздушной стороны

Теплообменник воздушной стороны состоит из медных труб и

алюминиевых ребер (медные ребра можно поставить как опцию)

в соответствии с запатентованной конструкцией ребер «Slit Fin»

компании Hitachi. Высокий КПД алюминиевых ребер, в сочетании

с проточками на внутренней поверхности медных труб, делает

возможным достижение высокого коэффициента теплоотдачи и

очень компактного размера.

В стандартном исполнении ребра покрываются защитным анти-

коррозийным слоем.

Панель управления чиллером

Каждый чиллер оснащен сетевым выключателем, индикаторами

работы и ошибок. На панели управления и питания расположены

автоматические выключатели и реле компрессоров и вентилято-

ров. Все электрооборудование выполнено в соответствии со

стандартом CEN-60204. Панель управления имеет изолирован-

ный и герметичный корпус, что позволяет устанавливать агрегаты

на открытом воздухе (модели с конденсаторами воздушного

охлаждения).

Микропроцессорное управление

Регулирующий клапан, расположенный в компрессоре, позволя-

ет управлять его производительностью в соответствии с меняю-

щейся тепловой нагрузкой. Так мы поддерживаем температуру

воды на выходе из испарителя с точностью +/- 0,5 °C.

Микропроцессор отслеживает множество параметров в холо-

дильном контуре и управляет работой каждого холодильного

контура отдельно.

Если холодильная машина работает в нештатном режиме, на

7-сегментном дисплее отображается код ошибки.

Микропроцессор различает 24 кода ошибки для каждого отдель-

ного контура холодильной машины и 15 различных общих кодов

неисправностей. Это гарантирует надежную работу и своевре-

менное устранение возможных неисправносией.

Особенности и преимущества

Техническое описание

Samurai

Контроль качества и обслуживание

В ходе производства чиллеров Samurai холодильные машины в

сборе, а также основные элементы установок в отдельности,

проходят серию проверок, обеспечивая соответствие эксплуата-

ционным параметрам.

Проводимые испытания разделены на две категории:

Электрические или эксплуатационные испытания;

Испытания на прочность и герметичность под давлением.

Эти испытания проводятся на всех этапах производственного про-

цесса как для отдельных элементов , так и для готовой продукции.

Для электрических или эксплуатационных испытаний, если собра-

на электронная панель и смонтированы все соответствующие сое-

динения, проводится исчерпывающее тестирование всех электри-

ческих/электронных компонентов посредством использования

моделирующего устройства.

Механические испытания проводятся на различных этапах, осо-

бенно тщательно проверяется состояние сварных швов. Для про-

верки на отсутствие утечек, каждый раз, когда монтируется ком-

плект медных труб или собираются конденсаторы (перед их уста-

новкой в агрегат), они заполняются хладагентом под максималь-

ным расчетным давлением. Для этого используется специальное

оборудование, которое определяет минимальную концентрацию

хладагента до 0,8 г/год. Компоненты собираются только после

100% проверки на прочность и герметичность, тщательно прове-

ряются все механические соединения.

После того, как агрегат полностью собран, проводится тест на

утечку хладагента. В дополнение к проверке каждого отдельного

сварного шва в системе, 16 критических точек в контуре хладаген-

та также подвергаются тщательному контролю.

Все чиллеры проходят заводские испытания, в ходе которых они
проверяются путем имитации фактических условий эксплуатации.

Электронное устройство-симулятор
Samurai, используется при проведении
обучения.

В процессе выходного тестирования чиллер включается на

номинальную нагрузку.

В это время происходит проверка по следующим пунктам:

Правильная работа вентиляторов: работоспособность

каждого и верное направление вращения

Энергопотребление чиллера в зависимости от температуры

охлажденной воды на выходе

Работа всех защитных устройств, отвечающих за работу

холодильного цикла, эмуляция предельных режимов работы

Включение/выключение дистанционным переключателем

Включение/выключение чиллера по сигналу от

циркуляционного насоса.

В ходе коммерческого испытания все критические точки и

сварные швы в чиллере проверяются повторно для определения

любых возможных утечек хладагента. В результате

коммерческого испытания получаются данные в режиме

реального времени обо всех контурах хладагента, количестве

воды и переменных параметрах наружной температуры

посредством размещенных соответствующим образом датчиков

(температуры, давления, расхода, напряжения и силы тока). Все

эти данные обрабатываются управляющим компьютером,

который непрерывно сообщает о рабочих характеристиках

чиллера.

После достижения всех номинальных значений, проводится

проверка подтверждения на соответствие заявленным значениям

(холодопроизводительность, потребляемая мощность и т.д.).

После всех необходимых проверок чиллер готов к поставке

заказчику.

Контроль качества и обслуживание

Техническое описание

Samurai

Hitachi стремится создавать для Вас максимум возможностей

для настройки чиллеров Samurai Это позволяет легко адаптиро-

вать холодильные машины под любые условия, как для систем

кондиционирования, так и для водоподготовки в технологических

процессах. Все рабочие параметры агрегата поддаются настрой-

ке. Все, что необходимо сделать - это произвести установку Dip-

переключателей, расположенных на платах управления. Путем

простого выбора положения переключателя (ON/OFF) вы можете

выбрать желаемую температуру, режим работы, скорость охла-

ждения и так далее. Такой простой метод программирования

позволяет достигнуть уникального для существующего рынка

уровня надежности системы управления, так как не подразуме-

вает сложных процедур программирования, последствиями кото-

рых могут стать серьезные проблемы при работе оборудования.

Hitachi разработала подобную систему именно для максимальной

точности и высокой надежности. Это позволяет использовать их

не только для целей комфортного кондиционирования помеще-

ний, но также в качестве систем холодоснабжения в промышлен-

ности.

Электронная система управления Hitachi является достаточно

простой и интуитивно понятной в работе. Панель управления

состоит из:

2 двойных 7-сегментных табло

4 кнопок управления

С помощью этой простой панели управления вы сможете полу-

чить доступ ко всем переменным характеристикам работы холо-

дильной машины. С помощью кнопки “ON/OFF” поизводится

включение и выключение агрегата. Кнопка “CHECK” позволяет

просмотреть 10 последних кодов ошибки, хранящихся в памяти

контроллера, вывести текущее значение режима управления про-

изводительностью агрегата, а также значение множества различ-

ных переменных параметров работы холодильного цикла.

Перечислим лишь некоторые из этих переменных (указываются

для каждого цикла): давления нагнетания и всасывания, темпера-

туры хладагента на линиях всасывания и нагнетания, температу-

ра конденсации и испарения, температуры воды в испарителе,

температура наружного воздуха и так далее.

До 24 различных кодов неисправности отображаются на 7-сег-

ментном табло. Если ошибка возникает только в одном контуре,

то система отображает номер контура, в котором обнаружила

ошибку, тем самым облегчая поиск и устранение неисправно-

стей.

Простое управление

Гибкие возможности настройки

Контроль качества и обслуживание

Техническое описание

содержание .. 133 134 135 136 ..
