Климатическая, холодильная и отопительная техника. Каталоги продукции (2011-2022 год) - часть 106

2

Высокая эффективность

Коэффициент SHR при
использовании кондиционе-
ров в ТЕХНОЛОГИЧЕСКИХ
процессах

Коэффициент SHR в КОМ-
ФОРТНОМ кондициониро-
вании

3

Термин «прецизионное кондиционирование» означает не только обеспечение возможности работы при
любых внешних условиях, но и способность удовлетворить требования по ЭФФЕКТИВНОСТИ, ФУНКЦИО-
НАЛЬНОЙ ГИБКОСТИ, ЭКСПЛУАТАЦИОННОЙ НАДЕЖНОСТИ И ЭКОЛОГИЧЕСКОЙ БЕЗОПАСНОСТИ, кото-
рые предъявляются к современным устройствам и агрегатам. Кондиционеры ACCURATE, известные своей
высокой производительностью и качеством изготовления, удовлетворяют всем этим требованиям.

ПРЕЖДЕ ВСЕГО – ЭФФЕКТИВНОСТЬ

Высокая эффективность

В настоящее время эффективность рассматривается не
просто как экономия энергии отдельно взятым агрегатом, но
и как ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ, а также ВЫСО-
КАЯ НАДЕЖНОСТЬ и МОДУЛЬНОСТЬ всей системы кондици-
онирования.

Предлагая кондиционер ACCURATE в качестве технического
решения для охлаждения производственных помещений, мы
делали акцент на использование уже известных и отработанных
узлов и деталей, а также на интегрирование в систему управле-
ния климатом здания (BMS).

Основные компоненты кондиционера ACCURATE

-  Спиральный компрессор
-  Терморегулирующий вентиль с внутренним выравнивани-

ем давления

-  Электронный термостат (дополнительная принадлеж-

ность)

-  Стандартное исполнение с осевыми вентиляторами
-  Высокоэффективный вентилятор с регулятором скорости

(дополнительное оборудование)

-  Стандартный регулятор давления конденсации (в конди-

ционерах непосредственного охлаждения)

-  Электрические или водяные подогреватели воздуха
-  Увлажнитель с погружными электродами
-  Интеллектуальная система осушения с постоянным расхо-

дом воздуха

-  Псевдографический дисплей
-  Возможность подключения к системе управления клима-

том здания

ОХЛАЖДЕНИЕ С ОТВОДОМ ЯВНОЙ ТЕПЛОТЫ

Как известно, электронное оборудование выделяет только
сухое тепло и для его отвода необходима специальная систе-
ма кондиционирования.

С этой задачей прекрасно справляется кондиционер
ACCURATE. Он обеспечивает максимальную явную холо-
допроизводительность и минимальную скрытую холодопро-
изводительность, которая является источником потерь
энергии в установках такого типа.

Это играет большую роль при регулировании температуры
воздуха в помещении с различными источниками тепла.
Кондиционер ACCURATE имеет высокий коэффициент SHR
(отношения явной теплоты к общей), который изменяется от
0,9 до 1, обеспечивая предельно высокую явную холодопро-
изводительность.

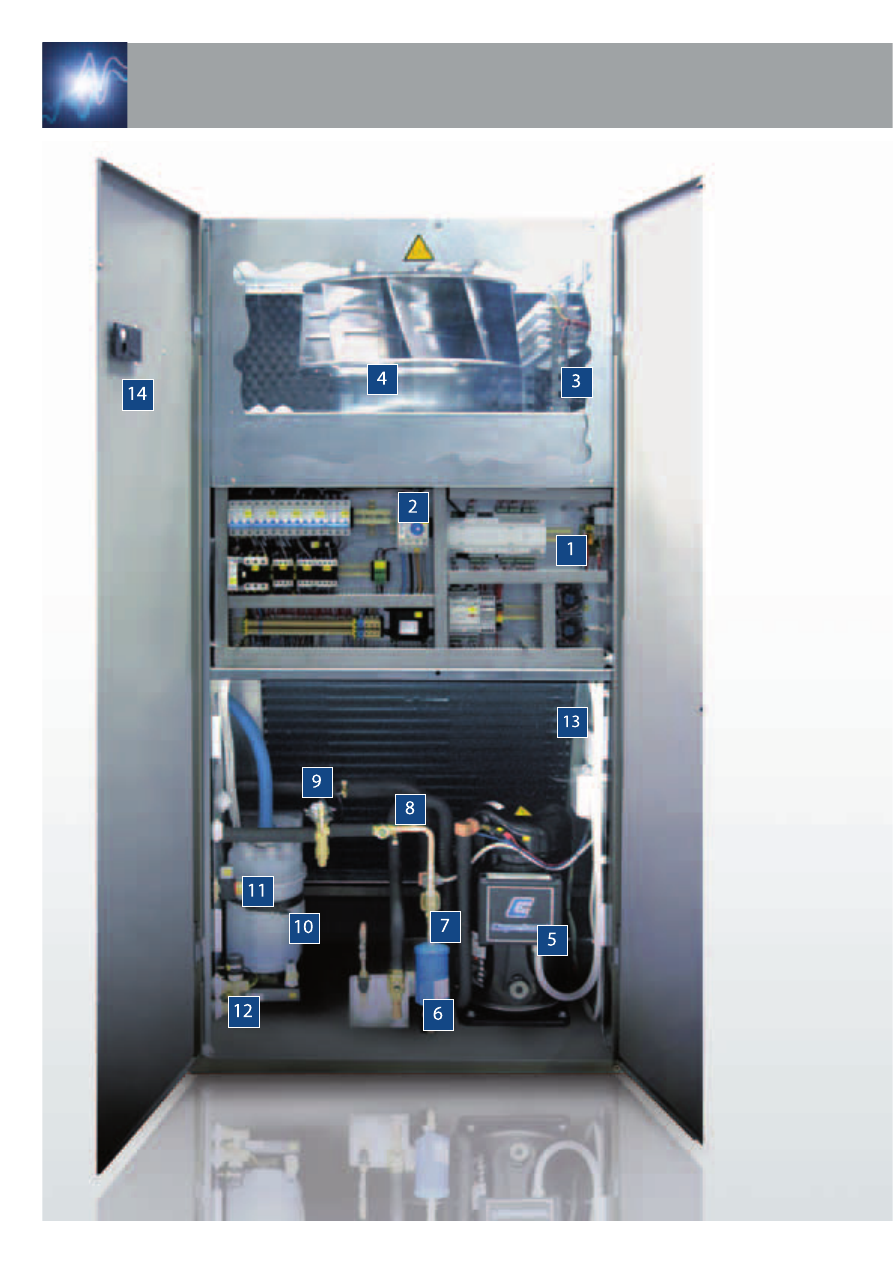

ОСНОВНАЯ ПЛАТА

СМОТРОВОЕ СТЕКЛО

 ВВОДНОЙ ВЫКЛЮЧАТЕЛЬ

ТЕРМОРЕГУЛИРУЮЩИЙ ВЕНТИЛЬ

НАГРЕВАТЕЛИ

УВЛАЖНИТЕЛЬ

ВЕНТИЛЯТОРЫ С РЕГУЛЯТОРОМ СКОРОСТИ

КЛАПАН НА ЛИНИИ ОСУШЕНИЯ

КОМПРЕССОР

КЛАПАН НА ЛИНИИ ПОДАЧИ ГОРЯЧЕЙ ВОДЫ

 ФИЛЬТР-ОСУШИТЕЛЬ

 ДАТЧИК ТЕМПЕРАТУРЫ И ВЛАЖНОСТИ

 КЛАПАН ЖИДКОСТНОЙ ЛИНИИ

ПУЛЬТ УПРАВЛЕНИЯ

4

Прекрасные рабочие характеристики

кВт/м

2

кВт/м

2

5

ВЕНТИЛЯТОРЫ С РЕГУЛЯТОРОМ СКОРОСТИ

Данные вентиляторы с электронной коммутацией обмоток
электродвигателя увеличивают эффективность систем кондици-
онирования, сводя к минимуму эксплуатационные расходы с по-
мощью современных электронных средств управления, которые
обеспечивают управление такими параметрами, как:
-  расход воздуха
-  холодопроизводительность
-  внешнее давление
-  уровень шума
Вентиляторы с регулируемой скоростью вращения обеспе-
чивают наилучшие эксплуатационные характеристики систем
кондиционирования, в том числе:
1  Непрерывное регулирование расхода воздуха.
2  Интеллектуальное управление и низкий уровень шумов при

прохождении воздуха через агрегат.

3  Экономию энергии до 45 % в агрегатах с водяным охлажде-

нием воздуха.

ЭКОНОМИЯ ПРОСТРАНСТВА

Общеизвестно, что удельная тепловая нагрузка (Вт/м

2

) на

производственные помещения постоянно увеличивается. Это
происходит, в основном, из-за увеличения объема передавае-
мой информации и применения нового оборудования с высо-
кой передающей способностью, которое выделяет много тепла.

Это влечет за собой необходимость применения высокопро-
изводительных систем кондиционирования, которые должны
занимать небольшую площадь, оставляя ее, в основном, для
полезного электронного оборудования.

Кондиционеры ACCURATE имеют наилучшее соотношение
потребляемой мощности к линейным размерам, подтверждая
аксиому, что пространство имеет цену.

Прекрасные рабочие характеристики

Инвертер EC

РЕГУЛИРОВАНИЕ СКОРОСТИ

ВЕНТИЛЯТОРОВ

Оптимальное решение для экономии энергии

Экономия энергии при использовании вентилято-
ров с регулированием скорости по сравнению с
традиционными вентиляторами

УДЕЛЬНАЯ ХОЛОДОПРОИЗВОДИТЕЛЬ-

НОСТЬ КОНДИЦИОНЕРОВ НЕПОСРЕДС-

ТВЕННОГО ОХЛАЖДЕНИЯ

Холодопроизводительность, кВт

Типоразмер кондиционера

УДЕЛЬНАЯ ХОЛОДОПРОИЗВОДИТЕЛЬНОСТЬ

КОНДИЦИОНЕРОВ ВОДЯНОГО ОХЛАЖДЕНИЯ

Холодопроизводительность, кВт

Типоразмер кондиционера

0,10 евро/кВт

 0,08 евро/кВт

0,05 евро/кВт

Экономия энергии, евг

о/г

од

Радиальные

вентиляторы

Бескорпусные

вентиляторы

Вентиляторы с

регулированием

скорости

Уде

льная хо

ло

допроизво

дите

льность, кВт/м

2

Уде

льная хо

ло

допроизво

дите

льность, кВт/м

2

6

Функциональная гибкость означает возможность применения агрегата в системах кондиционирования
любого типа.
Кондиционеры ACCURATE непосредственного охлаждения с конденсатором воздушного охлаждения
(AXO-AXU) или водяного охлаждения (AWO-AWU), а также кондиционеры с водяным воздухоохладителем
(ACO-ACU), подключаемые к чиллеру, выпускаются производительностью от 5 до 100  кВт.

СПОСОБЫ ОХЛАЖДЕНИЯ ВОЗДУХА

Функциональная гибкость

AXO / AXU
КОНДИЦИОНЕРЫ НЕПОСРЕДСТВЕННОГО ОХЛАЖДЕНИЯ С ВОЗДУШНЫМ
ОХЛАЖДЕНИЕМ КОНДЕНСАТОРА

В этих агрегатах охлаждение воздуха происходит за счет испарения хладагента. Воздух из
помещения охлаждается в теплообменнике-испарителе, куда подается жидкий хладагент.
Тепло, выделяющееся при конденсации хладагента, передается наружному воздуху через теп-
лообменник конденсатора, который поставляется в стандартном исполнении с вентилятором
с регулируемой скоростью вращения, оптимизирующим давление конденсации при различной
температуре охлаждающего воздуха.

AWO / AWU
КОНДИЦИОНЕРЫ НЕПОСРЕДСТВЕННОГО ОХЛАЖДЕНИЯ С ВОДЯНЫМ ОХ-
ЛАЖДЕНИЕМ КОНДЕНСАТОРА

В этих агрегатах охлаждение воздуха происходит за счет испарения хладагента. Воздух из по-
мещения охлаждается в теплообменнике-испарителе, куда подается жидкий хладагент. Тепло,
выделяющееся при конденсации хладагента, передается охлаждающей воде через пластин-
чатый теплообменник конденсатора, подключенный к контуру водяного охлаждения. Вода для
охлаждения конденсатора может поступать из скважины, местной системы водоснабжения или
замкнутого контура, связанного с градирней или чиллером.
ПРИМЕЧАНИЕ.  Для защиты системы от замораживания при отрицательной температуре окру-
жающего воздуха в водяной контур следует добавлять антифриз.

ACO / ACU
КОНДИЦИОНЕРЫ ВОДЯНОГО ОХЛАЖДЕНИЯ

В этих агрегатах для охлаждения воздуха используется холодная вода, поступающая из чилле-
ра.
Расход воды через охлаждающий теплообменник контролируется с помощью встроенного 2-
или 3-ходового клапана.
ПРИМЕЧАНИЕ.  Для защиты системы от замораживания при отрицательной температуре окру-
жающего воздуха в водяной контур следует добавлять антифриз.

НАПРАВЛЕНИЕ ПОТОКА ВОЗДУХА

КОНДИЦИОНЕРЫ ТИПА OVER
С ПОДАЧЕЙ ВОЗДУХА ВВЕРХ
Кондиционеры типа OVER
всасывают воздух спереди,
сзади или/и снизу агрегата, а
выпускают воздух вверх через
воздухораспределительные
пленумы, фальш-потолки или
каналы приточной вентиляции
(по выбору заказчика).

Агрегаты типа OVER с
забором воздуха спереди и
подачей воздуха через возду-
ховыпускной пленум

Агрегаты типа OVER с забором
воздуха спереди и подачей воздуха
вверх

Агрегаты типа OVER с забором
воздуха снизу и подачей возду-
ха вверх

Агрегаты типа OVER с
забором воздуха сзади
и подачей воздуха
вверх

7

Функциональная гибкость

Кондиционеры ACCURATE двойного охлаждения (ADO-ADU / ATO-ATU), с естественным охлаждением
(AFO-AFU) и с двухконтурным водяным воздухоохладителем (ABO-ABU), выпускаются производительнос-
тью от 20 до 110 кВт.

ADO/ADU и ATO/ATU
КОНДИЦИОНЕРЫ ДВОЙНОГО ОХЛАЖДЕНИЯ

Эти агрегаты в стандартной комплектации оснащены двумя охлаждающими контурами, которые не могут
работать одновременно. ПЕРВИЧНЫЙ контур включает в себя водяной воздухоохладитель (CW), обычно
подключаемый к внешнему чиллеру. ВТОРИЧНЫЙ контур является РЕЗЕРВНЫМ и включает в себя возду-
хоохладитель с непосредственным испарением хладагента (DX).  Данные агрегаты идеально подходят для
применений с особо высокими требованиями по НАДЕЖНОСТИ, БЕЗОПАСНОСТИ и РЕЗЕРВИРОВАНИЮ.
Агрегаты в стандартной комплектации оснащены вентиляторами с регулированием скорости вращения (EC
inverter). Это является лучшим на сегодняшний день решением по экономии электроэнергии.

AFO / AFU
КОНДИЦИОНЕРЫ С ФУНКЦИЕЙ ЕСТЕСТВЕННОГО ОХЛАЖДЕНИЯ

Эти агрегаты в стандартной комплектации оснащены двумя охлаждающими контурами, которые могут
работать одновременно круглый год. ПЕРВИЧНЫЙ контур включает в себя воздухоохладитель с непосредс-
твенным испарением хладагента (DX). ВТОРИЧНЫЙ контур является РЕЗЕРВНЫМ и включает в себя водяной
воздухоохладитель (CW), обычно подключаемый к внешней сухой градирне. Данные агрегаты идеально
подходят для применений с особо высокими требованиями по ЭФФЕКТИВНОСТИ и ЭКОНОМИЧНОСТИ.
Агрегаты в стандартной комплектации оснащены вентиляторами с регулированием скорости вращения (EC
inverter). Это является лучшим на сегодняшний день решением по экономии электроэнергии.

ABO / ABU
КОНДИЦИОНЕРЫ С ДВУХКОНТУРНЫМ ВОДЯНЫМ ВОЗДУХООХЛАДИТЕЛЕМ

Эти агрегаты в стандартной комплектации оснащены воздухоохладителем с двумя водяными
контурами, которые не могут работать одновременно. Контуры подключены к независимым источ-
никам охлаждающей воды. Каждый из контуров является РЕЗЕРВНЫМ по отношению к другому
контуру. Данные агрегаты идеально подходят для применений с особо высокими требованиями по
НАДЕЖНОСТИ, БЕЗОПАСНОСТИ и РЕЗЕРВИРОВАНИЮ.
Агрегаты в стандартной комплектации оснащены вентиляторами с регулированием скорости
вращения (EC inverter). Это является лучшим на сегодняшний день решением по экономии элект-
роэнергии.

КОНДИЦИОНЕРЫ ТИПА UNDER
С ПОДАЧЕЙ ВОЗДУХА ВНИЗ
Кондиционеры типа UNDER
всасывают воздух сверху не-
посредственно из окружающего
пространства или через каналы
приточной вентиляции и выпуска-
ют воздух вниз под фальшпол.

Агрегаты типа UNDER со всасы-
ванием воздуха сверху и подачей
воздуха вперед через воздуховы-
пускной пленум

Агрегаты типа UNDER со всасывани-
ем воздуха сверху и подачей воздуха
вниз под пол

8

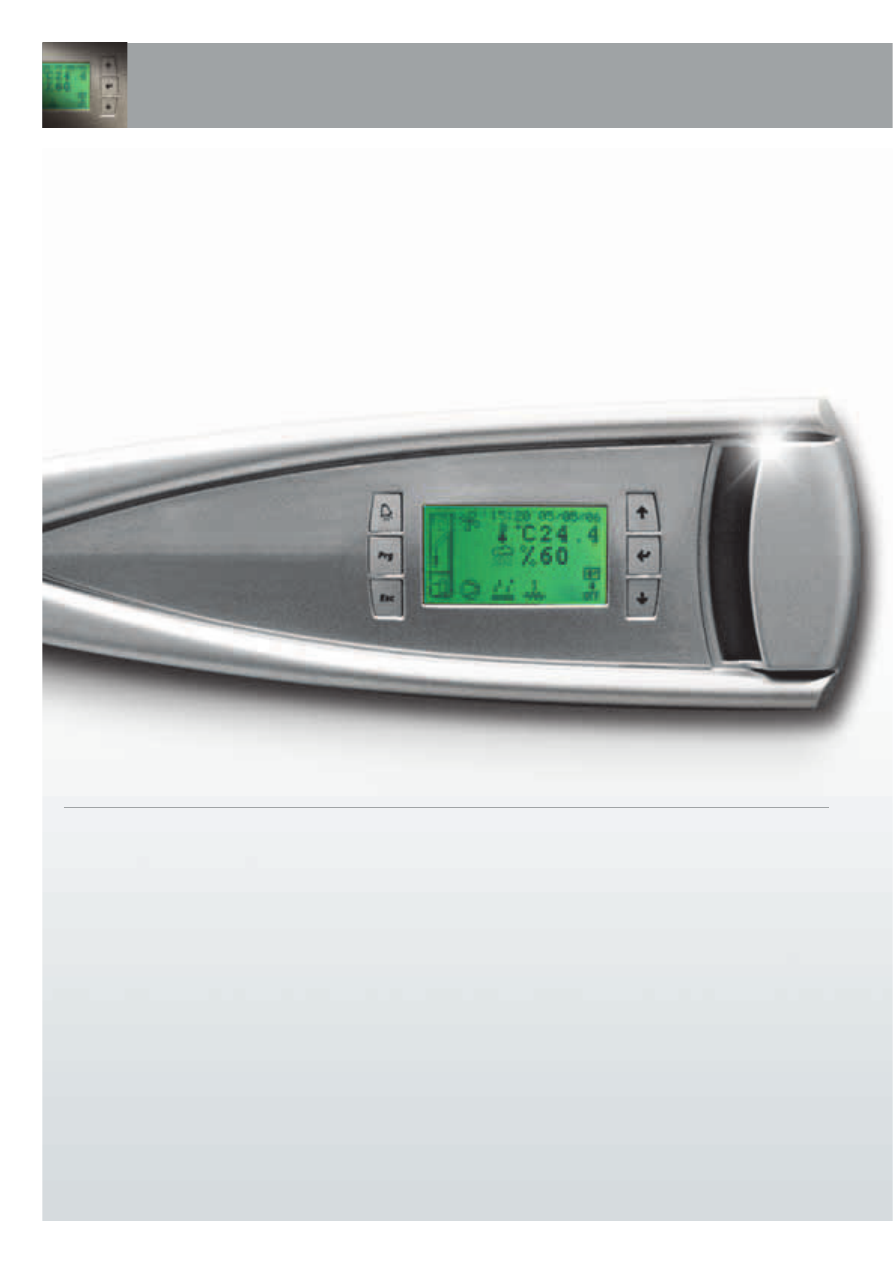

Интеллектуальная электроника

Кондиционеры ACCURATE оснащены интеллектуальной электронной системой управления, которая осу-
ществляет постоянный контроль рабочих параметров системы кондиционирования.
Электронный контроллер позволяет осуществлять прямой доступ к параметрам управления и задавать их
по желанию потребителя, как на заводе-изготовителе, так и на месте эксплуатации кондиционера.

Интеллектуальное управление

ЭЛЕКТРОННЫЙ КОНТРОЛЛЕР

СТАНДАРТНЫЕ ФУНКЦИИ

•  Псевдографический дисплей 132

×

 64 пикселя

•  Программное обеспечение с возможностью изменения

параметров

•  Отображение информации с помощью ПИКТОГРАММ

•  Запись и сохранение до 100 аварийных сообщений

•  Сигнал «Общая авария»

•  Автоматический перезапуск после восстановления

питания

•  Управление работой компрессора

•  Встроенный интерфейс локальной сети (LAN)

•  Дежурный режим

•  Управление очередностью работы агрегатов

•  Аварийная сигнализация

•  Управление одновременной работой нескольких конди-

ционеров

ОСНОВНЫЕ ОПЦИИ

•  Последовательная плата для подсоединения к системе

управления климатом здания

•  Плата таймера

•  Аварийная сигнализация при обнаружении пламени и

дыма

•  Аварийная сигнализация при переполнении увлажните-

ля

•  Электронный терморегулирующий вентиль

•  Плавное регулирование расхода

•  Аварийное управление агрегатом

•  Управление функциями естественного охлаждения,

двойного охлаждения и двухконтурного водяного охлаж-
дения

9

Интеллектуальное управление

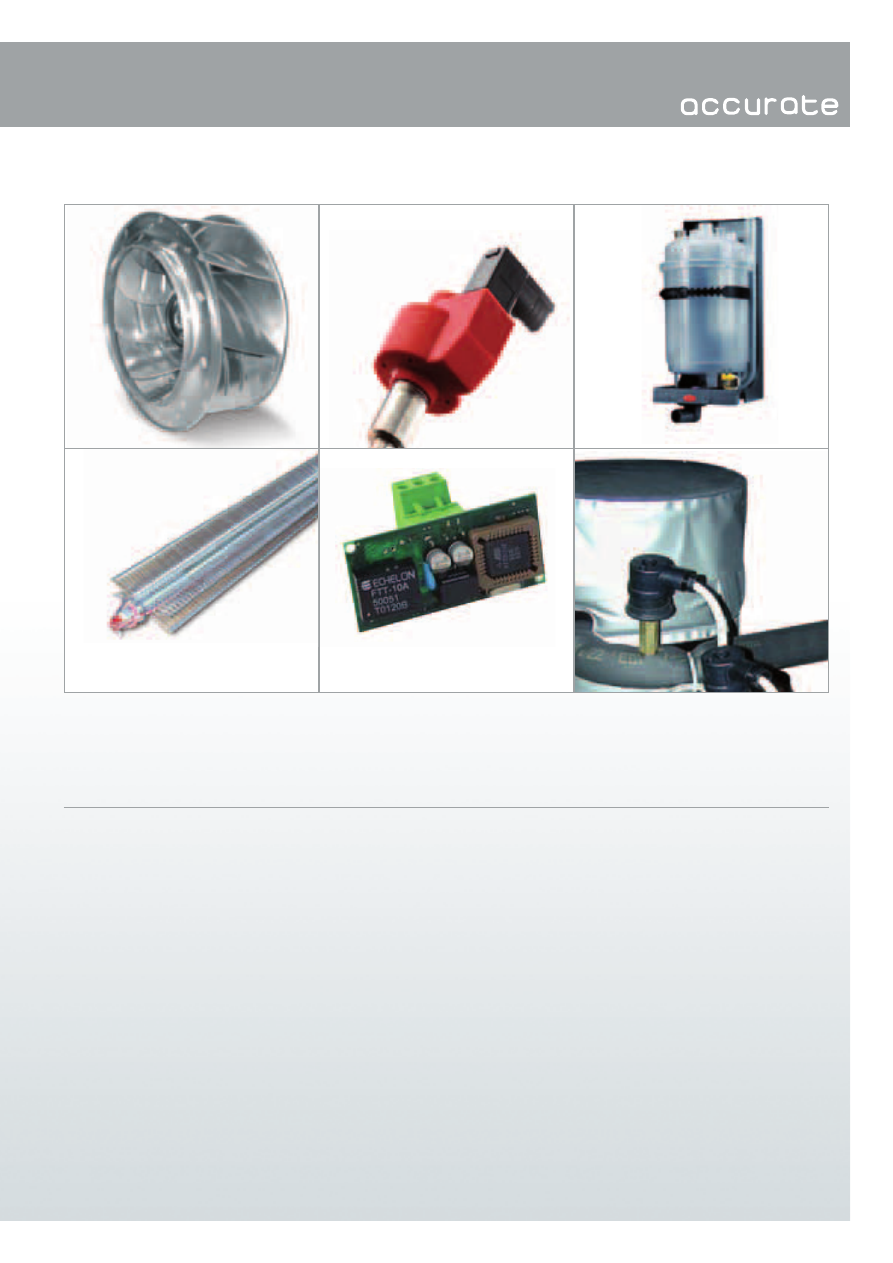

ОСНОВНЫЕ И ДОПОЛНИТЕЛЬНЫЕ КОМПОНЕНТЫ

СТАНДАРТНЫЕ КОМПОНЕНТЫ
Механические компоненты

–  Многоскоростные радиальные вентиляторы
–  Высокоэффективные спиральные компрессоры

Copeland для хладагента R407C

–  Реле высокого и низкого давления
–  Фильтры со степенью очистки EU2 - EU4
–  Хладагент R407C (R22 по требованию заказчика) (в

кондиционерах непосредственного охлаждения)

–  3-ходовые клапаны (в кондиционерах водяного охлажде-

ния)

Электронные компоненты

–  Псевдографический дисплей 132 x 64 пикселя
–  Встроенный интерфейс для подключения к локальной

сети (LAN)

–  Резервный источник электропитания
–  Запись 100 аварийных ситуаций

ДОПОЛНИТЕЛЬНЫЕ КОМПОНЕНТЫ
Механические компоненты

–  Радиальные вентиляторы с регулируемой скоростью

вращения

–  Увлажнители с погружными электродами
–  Электрические и водяные воздухонагреватели
–  Интеллектуальные осушители с постоянным расходом

воздуха

–  Фильтр со степенью очистки EU5 (встроенный)
–  Фильтры со степенью очистки EU6, EU7, EU8, устанавли-

ваемые в отдельном пленуме

–  Воздухораспределительные пленумы с решетками
–  Пленум с шумоглушителем
–  Изолированные панели класса «О»
–  Электронный термостат
–  Регулятор давления конденсации

Электронные компоненты

–  Плата последовательного интерфейса для подсоедине-

ния к системе управления климатом здания

–  Программное обеспечение для управления вентилято-

ром с преобразователем постоянного тока

–  Драйвер для электронного термостата
