118

ХОЛОДИЛЬНЫЕ КАМЕРЫ POLAIR

ИНДИВИДУАЛЬНЫЕ РЕШЕНИЯ

Камеры холодильные

С ПЕРЕГОРОДКАМИ

КОМБИНИРОВАННЫЕ

Часто в холодильных камерах с перегородками вместо второго внешнего дверного блока устанавливают дверной

блок в перегородке. В этом случае, если в различных отсеках камеры создаются разные температурные режимы,

предусматривается дополнительный подогрев дверного проема.

С целью исключения зазоров между полом камеры и дверью, на последнюю устанавливают силиконовый уплотнитель.

Примеры раскладки по панелям и расстановки стеллажей в комбинированных камерах

119

Производитель оставляет за собой право вносить изменения в конструкцию и комплектацию оборудования без предварительного уведомления

ХОЛОДИЛЬНЫЕ КАМЕРЫ POLAIR

ИНДИВИДУАЛЬНЫЕ РЕШЕНИЯ

ХО

ЛО

ДИЛЬНЫЕ КАМЕРЫ

Холодильные камеры POLAIR УГЛОВЫЕ (угол 135

o

)

Холодильные камеры POLAIR с установкой панелей под углом 135 градусов удобно размещать в небольших торговых

помещениях с целью рационального использования ограниченного пространства.

Угловое соединение стеновых панелей происходит за счет применения симметричных панелей, выполненных с углом

соответствующего размера и устанавливаемых вместо угловых стоек. В подобных камерах часто применяют, наряду с

универсальными дверными блоками, и стеклянные дверные блоки и модули.

1

35

°

1

35

°













1620 мм

1620 мм

1320 мм

1320 мм

1020 мм

1020 мм

720 мм

720 мм

420 мм

420 мм

1920 мм

1920 мм

max 4620 мм

min - 1325 мм

max 7660 мм

2200 мм

2460 мм

2720 мм

max 4620 мм

2560 мм

2560 мм

2260 мм

2260 мм

1960 мм

1960 мм

1660 мм

1660 мм

1360 мм

1360 мм

2860 мм

2860 мм

max 5560 мм

max 5560 мм

120

ХОЛОДИЛЬНЫЕ КАМЕРЫ POLAIR

СО СТЕКЛЯННЫМ ФРОНТОМ

Камеры холодильные POLAIR СО СТЕКЛЯННЫМ ФРОНТОМ

Это наилучшая демонстрация товара, удобство выкладки и хранения товара, создание оптимальных условий для

покупателей в магазинах любых форматов торговли.

Использование камер со стеклянным фронтом позволит:

- экономить на начальных инвестициях в организации торгового пространства и мест хранения товара,

- снизить затраты на электроэнергию,

- сократить расходы на аренду торговых и складских помещений,

- повысить привлекательность продуктов за счет улучшения их видимости,

- увеличить срок сохранности продуктов,

- иметь возможность неоднократной сборки-разборки камеры.

Стеклянные

двери с системой,

предотвращающей

появление конденсата

Поставка стеклянных

дверей с монтажной

рамой

Встроенная

вертикальная подсветка

Возможность комплексной поставки с холодильными

машинами и стеллажами POLAIR

Модульная система

сборки. Простота

монтажа

Хранение молочных

продуктов, напитков,

цветов (-2...+12

о

С)

Хранение продуктов

глубокой заморозки

(-15...-23

о

С)

Доступно соединение в линию

блоков с произвольным

количеством дверей

121

Производитель оставляет за собой право вносить изменения в конструкцию и комплектацию оборудования без предварительного уведомления

ХОЛОДИЛЬНЫЕ КАМЕРЫ POLAIR

СО СТЕКЛЯННЫМ ФРОНТОМ

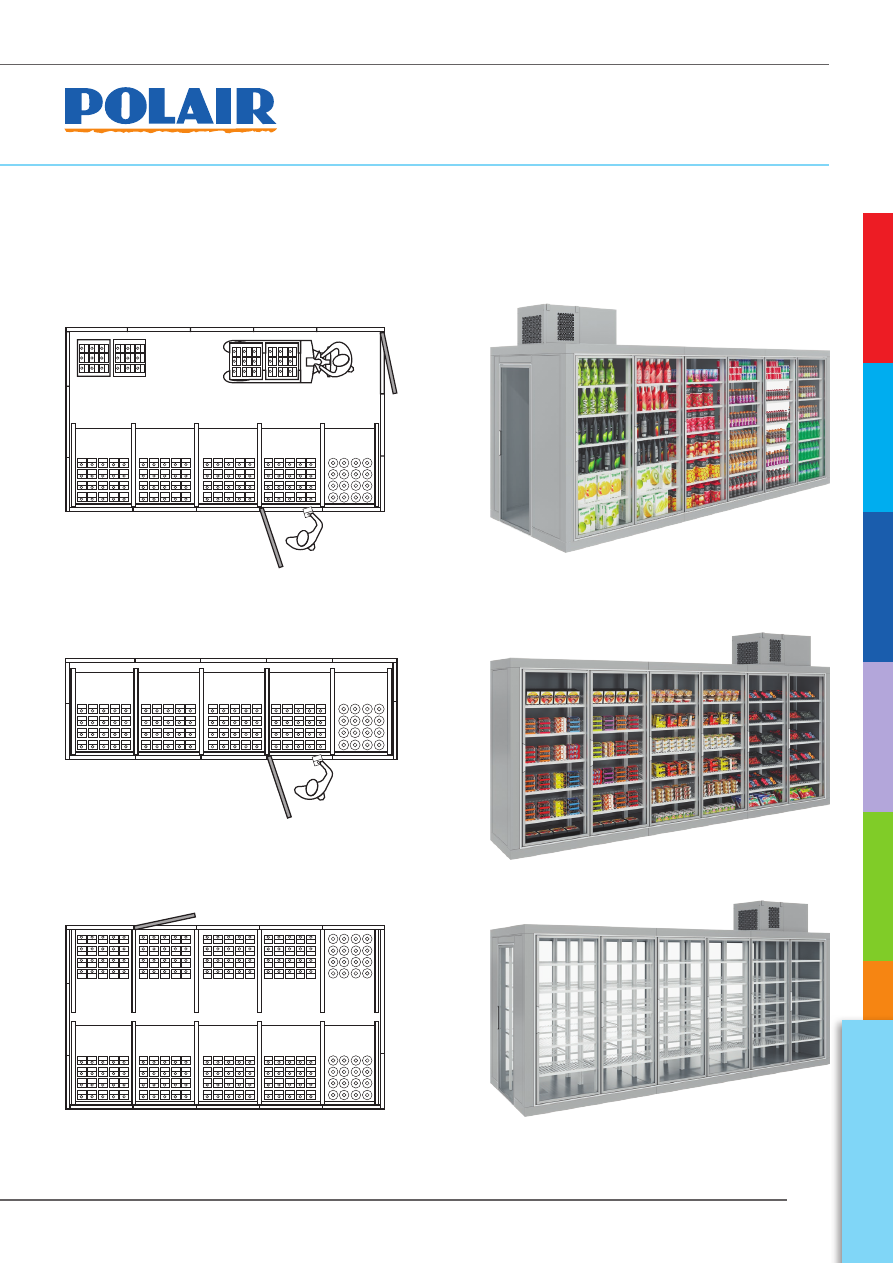

Камера холодильная со стеклянным фронтом СТАНДАРТНОГО типа

Камера с продольным стеклянным фронтом для демонcтрации товара, доступ в которую осуществляется через дверь

с торцевой стороны. Загрузка товара на стеллажи с внутренней стороны камеры. Возможность хранения товара на

полках, установленных у задней стены камеры, палетах или в ящиках.

Подобная камера – это компактный охлаждающий блок с дополнительной складской зоной или возможностью

организации доступа клиентов к охлажденным продуктам.

Камера холодильная со стеклянным фронтом ПРИСТЕННОГО типа

Камеры холодильные пристенного и островного типов имеют продольный стеклянный фронт для демонстрации товара.

Загрузка товара на стеллажи происходит с наружной фронтальной части камеры.

Камера холодильная со стеклянным фронтом ОСТРОВНОГО типа

ХО

ЛО

ДИЛЬНЫЕ КАМЕРЫ

122

ХОЛОДИЛЬНЫЕ КАМЕРЫ POLAIR

СО СТЕКЛЯННЫМ ФРОНТОМ

Стеклянные фронты для среднетемпературных камер POLAIR

Стеклянные фронты торговой марки



Frosteco

серии Х5 и Х7

обеспечивают температурный режим -2…+12°С.

Общие характеристики стеклянных дверей Х5 и Х7:

- стандартная ширина двери 760 мм,

- рама двери из анодированного алюминия шириной 75 мм,

- стекла закаленные низкоэмиссионные,

- стеклопакет однокамерный 24 мм (4+16+4),

- петли двери с торсионным механизмом,

- уплотнение по периметру профиля двери,

- наличие термовставки в раме шириной 12 мм,

- фиксация двери в открытом состоянии,

- система обогрева рамы,

- возможность изготовления дверей с правой и левой навеской,

- вертикальная подсветка каждой двери.

Серия Х5

Серия Х7

Серии Х5 и Х7 стеклянных фронтов имеют 3 стандартных высоты модулей 1640, 1840 и 2035 мм.

Модели стандартных камер с высотой стеклянного фронта 2035 мм:

Рама





Ручка по всей

алюминиевая

высоте створки

Шелкографическая



Ручка

печать



длиной 300 мм

Модель камеры

Габаритные размеры,мм

Толщина панелей, мм

Кол-во дверей в раме

КХН-3,87 СФ

1740x1360x2200

80

2

КХН-5,77 СФ

2515x1360x2200

80

3

КХН- 7,66 СФ

3290x1360x2200

80

4

КХН- 9,55 СФ

4060x1360x2200

80

5

КХН -11,44 СФ

4835x1360x2200

80

6

123

Производитель оставляет за собой право вносить изменения в конструкцию и комплектацию оборудования без предварительного уведомления

ХОЛОДИЛЬНЫЕ КАМЕРЫ POLAIR

СО СТЕКЛЯННЫМ ФРОНТОМ

Стеклянные фронты для низкотемпературных камер POLAIR

Стеклянные фронты торговой марки



Frosteco

 серии Х5L и X7L

предназначены для камер с температурным режимом -15…-23°С.

Общие характеристики стеклянных дверей X5L и X7L

:

- рама из анодированного алюминия шириной 90 мм,

- стекла закаленные низкоэмиссионные,

- петли двери с торсионным механизмом,

- стеклопакет двухкамерный толщиной 40 мм (4+14+4+14+4),

- система обогрева рамы и стекла,

- уплотнение по периметру профиля двери,

- наличие термовставки в раме шириной 18 мм,

- ширина двери 760 мм,

- профиль для размещения кабельной разводки,

- возможность изготовления дверей с правой и левой навеской,

- вертикальная подсветка каждой двери.

Серия Х5L

Серия Х7L

Серии Х5L и Х7L стеклянных фронтов имеет 3 стандартные высоты модулей 1640, 1840 и 2035 мм.

Модели камер с высотой стеклянного фронта 2035 мм:

Рама





Ручка по всей

алюминиевая

высоте створки

Модель камеры

Габаритные размеры,мм

Толщина панелей, мм

Кол-во дверей в раме

КХН-3,92 СФ

1800х1400х2240

100

2

КХН-5,83 СФ

2580х1400х2240

100

3

КХН- 7,73 СФ

3360х1400х2240

100

4

КХН- 9,63 СФ

4135х1400х2240

100

5

КХН -11,53 СФ

4910х1400х2240

100

6

Шелкографическая



Ручка

печать



длиной 300 мм

ХО

ЛО

ДИЛЬНЫЕ КАМЕРЫ

124

ХОЛОДИЛЬНЫЕ КАМЕРЫ POLAIR

СО СТЕКЛЯННЫМ ФРОНТОМ

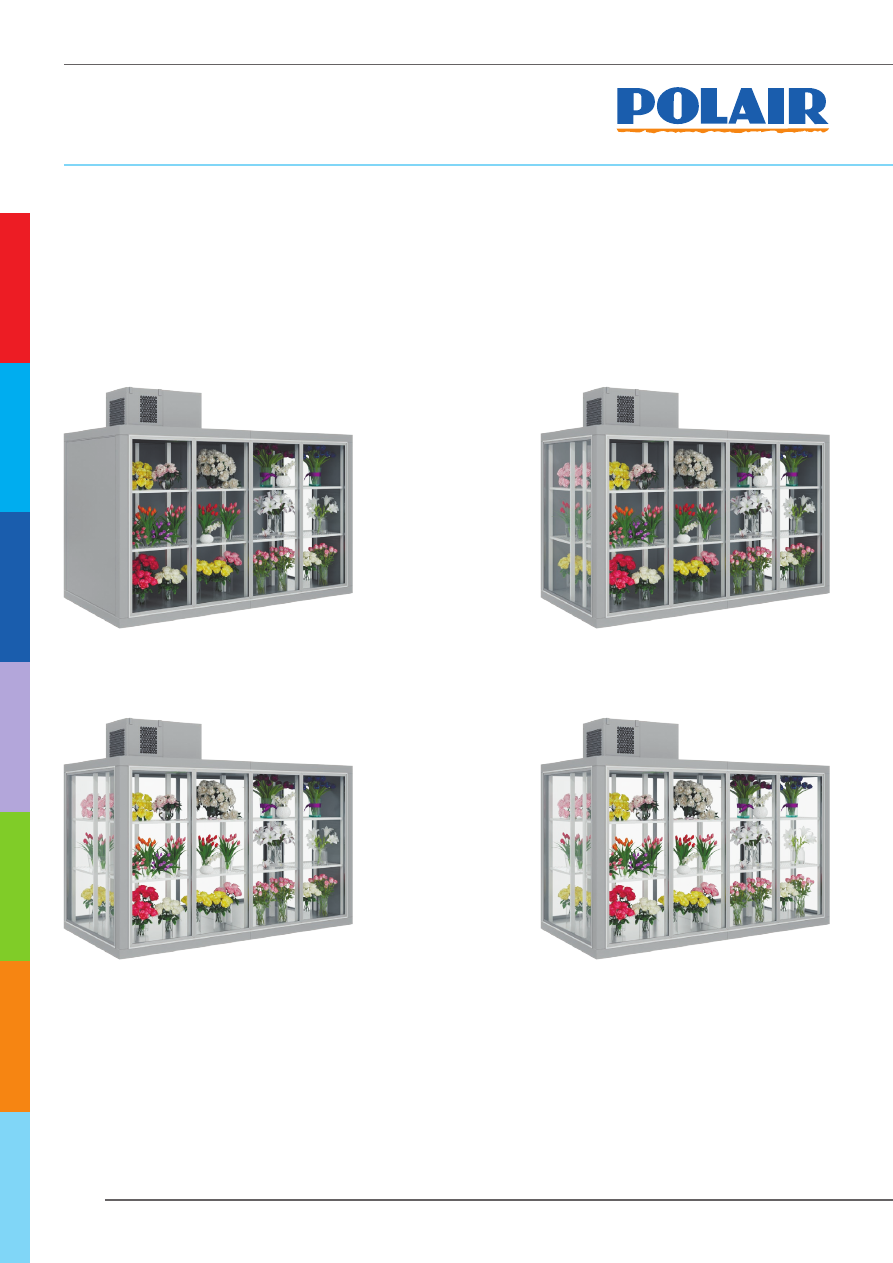

Камеры холодильные с глухими стеклянными модулями

Камеры холодильные с глухими стеклянными модулями чаще всего предназначены для хранения и демонстрации

цветочной продукции, напитков.

Рекомендуемый температурный режим +2…+12

о

С.

По расположению стеклянных модулей предусмотрены различные исполнения вариантов камер.

В качестве холодильной машины лучше всего использовать моноблоки потолочного исполнения POLAIR.

Примеры исполнения камер с глухими стеклянными модулями:

Стеклянные модули

с одной стороны камеры

Стеклянные модули

с трех сторон камеры

Стеклянные модули

с двух сторон камеры

Стеклянные модули

с четырех сторон камеры

125

Производитель оставляет за собой право вносить изменения в конструкцию и комплектацию оборудования без предварительного уведомления

ХОЛОДИЛЬНЫЕ КАМЕРЫ POLAIR

ДОПОЛНИТЕЛЬНЫЕ РЕШЕНИЯ

Дополнительные преимущества холодильных камер POLAIR:

- возможность увеличения светового проема в камерах за счет установки контейнерного или откатного дверных блоков,

- наличие расширительных поясов, которые позволяют увеличить при необходимости объем уже эксплуатируемых

камер или расширить номенклатуру имеющихся на складе,

- комплектация камер со стеклянным фронтом гравитационными стеллажами для выкладки и демонстрации продукции.



Все эти опции делают холодильные камеры POLAIR универсальными, практичными, удобными в эксплуатации.

Расширительные пояса

Дополнительное преимущество холодильных камер POLAIR – наличие так называемых расширительных поясов –

наборов панелей, позволяющих увеличивать размеры уже эксплуатируемых камер.

Расширительные пояса состоят из стеновых, потолочной панелей и панели пола.

Они позволяют быстро и с минимальными затратами увеличить объем имеющейся камеры.

Пример применения расширительных поясов для КХН-6,61

Исходная камера

С поясом  300 мм

С поясом 600 мм

С поясом 900 мм

С поясом 1200 мм

КХН-6,61

КХН-7,71

КХН-8,81

КХН-9,91

КХН-11,02

1960х1960

1960х2260

1960х2560

1960х2860

1960х3160

Расширительные пояса устанавливаются в середину камеры.

Необходимо проследить, чтобы стыки панелей на потолке и полу не совпадали со стыками стеновых панелей.

Расширительные пояса – простое и экономичное решение проблемы увеличения объемов хранения.

Для дистрибьюторов POLAIR расширительные пояса удобны еще и тем, что позволяют расширить ассортимент камер,

имеющихся  на складах.

1

9

6

0

3

16

0

12

00
