ECONAVI: ОПИСАНИЕ ТЕХНОЛОГИИ

ECONAVI распознает изменение интенсивности солнечного света в комнате и определяет текущие условия: солнечно,

облачно или ночь. Это позволяет сократить излишний обогрев при солнечной погоде.

Когда погода меняется с облачной на солнечную, ECONAVI распознает увеличение интенсивности солнечного света и определяет,

когда требуется меньшая мощность обогрева. Если мощность обогрева останется прежней, это повлечет за собой излишний

расход энергии. ECONAVI определяет эти ненужные затраты и сокращает мощность обогрева на значение, эквивалентное

снижению заданной температуры на 1°C.

РАСПОЗНАВАНИЕ СОЛНЕЧНОГО СВЕТА (ПРИ ОБОГРЕВЕ)

ECONAVI включается, когда ОБЛАЧНО/НОЧЬ.

Заданная

температура

ОБЛАЧНО/НОЧЬ

ECONAVI определяет, когда требуется менее

мощный обогрев.

Заданная

температура

Излишний

расход энергии!

РАСПОЗНАЕТ

Заданная температура не меняется. ECONAVI

сокращает мощность обогрева на значение,

эквивалентное уменьшению заданной

температуры на 1°C.

Заданная

температура

Потери энергии

сокращены!

СОКРАЩАЕТ ПОТЕРИ

КАК РАБОТАЕТ ДАТЧИК СОЛНЕЧНОГО СВЕТА ECONAVI (ПРИ ОБОГРЕВЕ)

Заданная

температура

+2°C

Обогрев

20 мин

30 мин

-1°C

ФУНКЦИЯ ECONAVI (ОБОГРЕВ) ВКЛЮЧЕНА, КОГДА ОБЛАЧНО/НОЧЬ

СОЛНЕЧНО

ОБЛАЧНО

НОЧЬ

ОБЛАЧНО

НОЧЬ

20 мин

1 час

-1°C

Время оценки

Примечание:

Если включить функцию ECONAVI в солнечный день, датчик солнечного света в течение 30 мин будет оценивать интенсивность солнечного света. Если в
результате будет сделан вывод «СОЛНЕЧНО», датчик сократит мощность обогрева на значение, эквивалентное уменьшению заданной температуры на 1°C.

ECONAVI распознает изменение интенсивности солнечного света в комнате и определяет текущие условия: солнечно,

облачно или наступила ночь. При невысокой интенсивности солнечного света мощность охлаждения снижается.

КАК РАБОТАЕТ

ДАТЧИК

Когда погода меняется с солнечной на облачную или наступает ночь, ECONAVI распознает снижение интенсивности солнечного

света и определяет, когда требуется меньшая мощность охлаждения. Если мощность охлаждения останется прежней, это

повлечет за собой излишний расход энергии. ECONAVI определяет эти ненужные затраты и сокращает мощность охлаждения на

значение, эквивалентное увеличе нию заданной температуры на 1°C.

ECONAVI включается, когда

солнечно.

СОЛНЕЧНО

Заданная

температура

ECONAVI определяет, что требуется менее

мощное охлаждение.

РАСПОЗНАЕТ

Заданная

температура

Излишний

расход энергии!

Заданная температура не меняется.

ECONAVI сокращает мощность охлаждения

на значение, эквивалентное увеличению

заданной температуры на 1°C.

СОКРАЩАЕТ ПОТЕРИ ЭНЕРГИИ

Заданная

температура

Потери энергии

сокращены!

КАК РАБОТАЕТ ДАТЧИК СОЛНЕЧНОГО СВЕТА ECONAVI (ПРИ ОХЛАЖДЕНИИ)?

Примечание: Заданная температура на дисплее пульта ДУ не меняется.

Заданная температура

Мощность обогрева

Обозначения:

Заданная

температура

+2°C

30 мин

-1°C

СОЛНЕЧНО

ФУНКЦИЯ ECONAVI (ОБОГРЕВ) ВКЛЮЧЕНА, КОГДА СОЛНЕЧНО

ОБЛАЧНО

НОЧЬ

Время оценки

20 мин

1 час

70 мин

Примечание: Заданная температура на дисплее пульта ДУ не меняется.

Заданная температура

Мощность обогрева

Обозначения:

Заданная

температура

+2°C

Охлаждение

20 мин

-1°C

ФУНКЦИЯ ECONAVI (ПРИ ОХЛАЖДЕНИИ) ВКЛЮЧЕНА, КОГДА СОЛНЕЧНО

СОЛНЕЧНО

ОБЛАЧНО

НОЧЬ

20 мин

1 час

+1°C

Скорость изменения 0,33°/20 мин

Время оценки

Примечание:

Если включить ECONAVI в облачную погоду или ночью, температура воздуха останется на заданном уровне. Только когда датчик обнаружит изменение
погоды от солнечной к облачной или наступление ночи, он отрегулирует мощность охлаждения соответствующим образом.

РАСПОЗНАВАНИЕ СОЛНЕЧНОГО СВЕТА (ПРИ ОХЛАЖДЕНИИ)

Примечание: Заданная температура на дисплее пульта ДУ не меняется.

Заданная температура

Мощность охлаждения

Обозначения:

+2°C

30 мин

-1°C

ФУНКЦИЯ ECONAVI (ОХЛАЖДЕНИЕ) ВКЛЮЧЕНА, КОГДА ОБЛАЧНО/НОЧЬ

Время оценки

20 мин

1 час

СОЛНЕЧНО

НОЧЬ

ОБЛАЧНО

НОЧЬ

ОБЛАЧНО

Заданная

температура

Примечание: Заданная температура на дисплее пульта ДУ не меняется.

Заданная температура

Мощность охлаждения

Обозначения:

СОЛНЕЧНОГО СВЕТА?

ИНВЕРТОР СОКРАЩАЕТ ПОТРЕБЛЕНИЕ ЭНЕРГИИ

Точный контроль температуры и широкий диапазон выходной мощности

позволяют инверторному кондиционеру воздуха адаптироваться к любому

количеству людей в комнате, постоянно поддерживая в ней комфортную

атмосферу.

ПОСТОЯННЫЙ КОМФОРТ

ECONAVI распознает изменение уровня активности

людей в комнате и сокращает ненужное охлаждение,

сопряженное с излишним расходом энергии.

СРАВНЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ

НЕИНВЕРТОРНАЯ МОДЕЛЬ

Примечание: При периодическом
включении/выключении

компрессора

энергия тратится на поддержание

заданной

температуры.

Выходная
мощность

Температура

Обозначения:

ИНВЕРТОРНАЯ МОДЕЛЬ

Примечание: Экономит энергию, варьируя

скорость вращения компрессора для

поддержания заданной температуры.

Выходная
мощность

Температура

На рисунке показан широкий диапазон выходной мощности инверторной модели 1,5 л. с. при работе на охлаждение.

Скорость вращения компрессора:

ВЫСОКАЯ
При необходимости устройство

работает на полной мощности.

МАКСИМАЛЬНАЯ МОЩНОСТЬ

Мощность: 4,20 кВт

Обычные условия

СРЕДНЯЯ МОЩНОСТЬ

Мощность: 3,67 кВт

Скорость вращения компрессора:

НИЗКАЯ

Когда можно, устройство работает на

малой мощности для экономии энергии.

МИНИМАЛЬНАЯ МОЩНОСТЬ

Мощность: 0,92 кВт

Выходная мощнос

ть

Комнатная

температура

ВКЛ.

ВЫКЛ.

Большие колебания

температуры

Заданная

температура

Время

Выходная мощнос

ть

Заданная температура

Незначительные

колебания температуры

ВКЛ.

Время

Комнатная

температура

Инверторные кондиционеры воздуха Panasonic пред-

лагают Вам исключительное сочетание энергосбе-

режения и комфорта, гарантирующее, что Вы будете

чувствовать себя комфортно в любое время. Обычный

неинверторный кондиционер воздуха способен

работать только на постоянной мощности, которая

слишком велика для поддержания запрограммиро-

ванной температуры. Поэтому приходится периоди-

чески включать и выключать компрессор, что

приводит к более широким колебаниям температуры и

излишним затратам энергии. Инверторный конди-

ционер воздуха Panasonic автоматически меняет ско-

рость вращения компрессора, обеспечивая точное

сохранение заданной температуры.

СЕКРЕТ

ИХ

ЭФФЕКТИВНОСТИ

В ИХ

ГИБКОСТИ.

Инверторные кондиционеры воздуха
Panasonic обладают гибким управ-
лением, варьирующим скорость вра-
щения компрессора.

ИНВЕРТОРНАЯ МОДЕЛЬ

Обозначения:

INVERTER: ОПИСАНИЕ ТЕХНОЛОГИИ

Твердые примеси, также известные как PM (Particulate

Мatter) - это дисперсное вещество, включающее в себя

различные микроскопические частицы и капли воды.

Эти частицы размером менее 2,5 микрон (РМ2.5)

способны наносить вред нашему здоровью, поскольку

легко проникают в легкие.

ЧТО ТАКОЕ

PM2.5?

ulate

себя

оды.

М2.5)

льку

БАКТЕРИИ /

СПОРЫ ПЛЕСЕНИ

МИКРОЧАСТИЦЫ

PM2.5

ПЫЛЬЦА

ДИАМЕТР

> 10 микрон

< 10 микрон

< 2,5 микрон

СРАВНЕНИЕ РАЗМЕРОВ ЧАСТИЦ

ЭФФЕКТИВНОСТЬ УСТРАНЕНИЯ РМ2.5 ПО ВРЕМЕНИ

ИСТОЧНИКИ PM2.5

СРАВНЕНИЕ РАЗМЕРОВ ЧАСТИЦ

· Промышленных выбросах в атмосферу
· Выхлопных газах
· Смоге
· Табачном дыме

СРАВНЕНИЕ РАЗМЕРОВ ЧАСТИЦ

ПЫЛЬЦА
10 микрон-100 микрон

БАКТЕРИИ
1 микрон -10 микрон

ВИРУСЫ
0,001 микрон - 0,1 микрон

PM2.5

обнаруживаются в

Размер

(мкм)

Большой

Маленький

10 мкм

2,5 мкм

PM2.5 обнаруживаются во взвешенном состоянии в воздухе, пыли, грязи, дыме и

каплях жидкости. Эти микроскопические частицы могут иметь как искусственное

происхождение – например, продукты сгорания твердого топлива, открытого горе-

ния и производственных процессов, так и естественное происхождение, как, нап-

ример, мельчайшие брызги морской воды и пыль, принесенная сильным ветром.

ПОСЛЕДОВАТЕЛЬНОЕ ИЗМЕРЕНИЕ КОНЦЕНТРАЦИИ РМ2.5

Обозначения:

Кондиционер воздуха
с функцией nanoe-

онцентрация РМ2.5 (мг/м

)

Истекшее время (мин)

2.0

1.8

1.6

1.4

1.2

1.0

0.8

0.6

0.4

0.2

0.0

120

150

180

210

240

270

300

202 мин

99% устранение

80 мин

90% устранение

PM2.5

УСТРАНЯЕТ

БАКТЕРИЙ

ВИРУСОВ

и СПОР ПЛЕСЕНИ

УСТРАНЯЕТ

В ВОЗДУХЕ

Устранение PM2.5 было подтверждено исследовательским институтом FCG, Inc

•

Отчет о тестировании №25034 PM2.5:

Сигаретный дым (как источник PM2.5)

Эффективность измерялась только для частиц 0,3 мкм-2,5 мкм

(только для данного размера).

Этот эффект устранения не доказан для всех дисперсных токсических веществ

в воздухе.

Все результаты получены в специально созданных лабораторных условиях.

Не все результаты демонстрируются в реальных условиях эксплуатации.

Устранение вредных частиц из воздуха было подтверждено Исследовательским

центром энвироники Китасато.

• KRCES-Bio. Отчет о тестировании № 23_0182 Бактерия:

Золотистый стафилококк (NBRC 12732)
• KRCES-Env. Отчет о тестировании № 22_0008

Вирус: Кишечная палочка (0Х-174 АТСС 13706-В1) Вирус гриппа (H1N1) 2009

• KRCES-Env. Отчет о тестировании № 23_0140

Плесневой гриб: Penicillium pinophilum (NBRC 6345)

Все результаты получены в специально созданных лабораторных условиях.

Не все результаты демонстрируются в реальных условиях эксплуатации.

nanoe

-G: ОПИСАНИЕ ТЕХНОЛОГИИ

ДАННЫЕ ПО УСТРАНЕНИЮ НАХОДЯЩИХСЯ В ВОЗДУХЕ БАКТЕРИЙ БЫЛИ ПРЕДОСТАВЛЕНЫ ГАРВАРДСКОЙ ШКОЛОЙ ОБЩЕСТВЕННОГО ЗДОРОВЬЯ НА СИМПОЗИУМЕ
ПО НАНОТЕХНОЛОГИЯМ В КИОТСКОМ УНИВЕРСИТЕТЕ В 2012 ГОДУ.

Эффект устранения вредных

микроорганизмов оценивался в большом

помещении 40 м

1 log

сокращение

Проекция

Экспериментальные

данные

100

120

140

160

180

Время (мин)

nanoe-

вкл.

nanoe-

выкл.

0.01

0.001

С/Со (нормализованная

концентрация спор)concentr

ation)

0.1

Эффект оценивался через 100 минут в исследовательском помещении площадью 40 м

Эффект в реальных условиях эксплуатации может отличаться.

«Оценка производительности нового ионизатора, применяемого для очистки воздуха». Др. С. Радник и др.,

Гарвардская Школа Общественного Здоровья, Лаборатория экологических нанотехнологий (Environmental

Health Nanoscience Lab.)

Эффект устранения находящихся в воздухе бактерий путем использования кондиционера воздуха с техно-

логией nanoe-G исследовался в большом помещении. Результаты были представлены на симпозиуме по

нанотехнологиям, совместно проведенным Гарвардским и Киотским университетами в сентябре 2012 г.

nanoe-

Метод тестирования: устранение находящихся в воздухе бактерий путем генерирования наноионов nanoe-

Объект исследования: летающие в воздухе бактерии. Результаты тестирования: по полученным данным,

после трех часов работы системы nanoe-

достигается сокращение численности бактерий на 2,7 log

, что ~

на 1 log1

больше по сравнению с очисткой воздуха без применения системы nanoe-

ЭФФЕКТИВНОСТЬ УСТРАНЕНИЯ РМ 2.5

В ВОЗДУХЕ

НА ПОВЕРХНОСТЯХ

Примечание: Все результаты получены в специальных условиях тестирования. Не все показатели демонстрируются в реальных условиях эксплуатации.

МЕТОД

Кондиционер воздуха с системой

nanoe-

эксплуатировался в лабо-

раторном помещении (23 м

) и

концентрация PM2.5 была

измерена цифровым индикатором

пыли PM2.5 Digital Dust Indicator.

ОБЪЕКТ

ИССЛЕДОВАНИЯ

Вирусы

Плесень

Бактерии

PM2.5

НАЗВАНИЕ ОБЪЕКТА

Escherichia

coli phage

(

X-174 ATCC

13706-B1)

(кишечная

палочка)

Вирус гриппа

(H1N1) 2009

Penicillium

pinophilum

(NBRC 6345)

Staphylococcus

aureus

(NBRC 12732)

(золотистый

стафилококк)

Сигаретный дым

(как источник

РМ2.5)

ЭФФЕКТИВНОСТЬ

УСТРАНЕНИЯ

99%

ОТЧЕТ О

ТЕСТИРОВАНИИ

РЕЗУЛЬТАТ

ПРОВЕРЯЮЩАЯ

ОРГАНИЗАЦИЯ

НАХОДЯЩИЕСЯ В ВОЗДУХЕ

БАКТЕРИЙ

и ВИРУСОВ

СДЕРЖИВАЕТ РОСТ ПЛЕСЕНИ

ОБЕЗВРЕЖИВАЕТ

НА ПОВЕРХНОСТЯХ

Устранение стойких запахов было подтверждено компанией OMI

ODOR-AIR SERVICE Co. Ltd.

•

Отчет о тестировании №: 13-1204

*Все результаты получены в специально созданных лабораторных

условиях.

Не все результаты демонстрируются в реальных условиях

эксплуатации.

УСТРАНЯЕТ

ВПИТАВШИЕСЯ

ЗАПАХИ

(ТАБАЧНЫЙ ЗАПАХ)

СТОЙКИЕ ЗАПАХИ

Запахи

Снижение

интенсивности

на 1 уровень

Отчет о

тестировании

No. 13-1204

Интенсивность запаха сок-

ратилась на 1 уровень

через 120 мин работы кон-

диционера воздуха.

Сервисная

компания

OMI ODOR-AIR

SERVICE Co.Ltd.

Кондиционер воздуха с nanoe-

рабо-

тал в испытательном помещении (23 м

Концентрация PM2.5 была измерена

цифровым индикатором пыли PM2.5

Digital Dust Indicator.

PM2.5

Табачный запах

(как источник

РМ2.5)

99%

Устранение 99% бактерий

после 202 минут работы

кондиционера.

Отчет о

тестировании

No. 25034

Кондиционер воздуха с системой

nanoe-

эксплуатировался в исследова-

тельском помещении (10 м

), где затем

было подсчитано количество жизнеспо-

собных клеток бактерий в чашке Петри.

Бактерия

Staphylococcus aureus

(NBRC 12732)

(золотистый

стафилококк)

99%

Устранение 99% после

24-часовой работы системы

nanoe-

(по сравнению с

обычным режимом конди-

ционирования/вентиляции

воздуха).

Японская

лаборатория

исследования

пищевых

продуктов

Отчет о

тестировании

No.

11047933001-02

НАХОДЯЩИЕСЯ НА ПОВЕРХНОСТЯХ

Система nanoe-

работала в исследо-

вательской камере (1 м

), после чего

была исследована колония плесенных

грибов в чашке Петри.

Плесень

Cladosporium

cladosporioides

(NBRC 6348)

(кладоспориум)

Отчет о

тестировании

No.

11047937001-02

Рост плесени прекратился.

(>85% через 7 дней)

Японская

лаборатория

исследования

пищевых

продуктов

Останавливает

рост плесени

Система nanoe-

работала в исследо-

вательской камере (90 л), после чего

был исследован титр инфекционности

бактериофага методом вирусных

бляшек.

Вирус

Бактериофаг

(Phi X 174

NBRC 103405)

99%

Отчет о

тестировании

No.

11073649001-02

99% нейтрализация после

120 мин работы системы

nanoe-

(по сравнению с

состоянием до ее исполь-

зования).

Японская

лаборатория

исследования

пищевых

продуктов

ДЕЗОДОРАЦИЯ: УСТРАНЕНИЕ ЗАПАХОВ, ВПИТАВШИХСЯ В ШТОРЫ И ОБИВКУ МЕБЕЛИ

Объект тестирования:

Стойкий табачный запах.

Испытательное помещение: 20 м

Метод измерения:

6-уровневый метод определения

интенсивности запахов.

Отчет о тестировании

№: 13-1204

Интенсивность

запаха

Степень выраженности запаха

Запах отсутствует

Едва ощутимый запах (порог обнаружения)

Запах узнаваемый, но слабый (порог узнаваемости)

Легко ощутимый запах

Сильный запах

Очень сильный запах

Снижает интенсивность запаха на один уровень за 2 часа работы.

Исходный показатель

Через 2 часа

4.17

3.25

2.25

Естественный

Кондиционер с

nanoe-

Интенсивность запаха

снижена на 1 уровень

Инт

енсивнос

ть запаха

Кондиционер воздуха с nanoe-

работал

в исследовательском помещении

(20 м

). Эффект дезодорации проверял-

ся на ткани, пропитанной запахом

табачного дыма, и оценивался по

6-уровневой шкале интенсивности

запаха.

Табачный запах

МЕТОД

ОБЪЕКТ

ИССЛЕДОВАНИЯ

НАЗВАНИЕ ОБЪЕКТА

ЭФФЕКТИВНОСТЬ

УСТРАНЕНИЯ

ОТЧЕТ О

ТЕСТИРОВАНИИ

РЕЗУЛЬТАТ

ПРОВЕРЯЮЩАЯ

ОРГАНИЗАЦИЯ

Примечание: Все результаты получены в специальных условиях тестирования. Не все показатели будут демонстрироваться в реальных условиях эксплуатации.

Обезвреживание поверхностных микроорганизмов было подтверждено

Японской лабораторией исследования пищевых продуктов.

•

Отчет о тестировании № 11047933001-02

Бактерия:

Золотистый стафилококк (NBRC 12732)

•

Отчет о тестировании № 11073649001-02

Вирус:

Бактериофаг (Phi X 174 NBRC 103405)

•

Отчет о тестировании № 11047937001-02

Плесень:

Cladosporium cladosporioides (NBRC 6348) (кладоспориум)

Все результаты получены в специальных условиях тестирования.

Не все показатели будут демонстрироваться в реальных условиях

эксплуатации.

nanoe

-G: ОПИСАНИЕ ТЕХНОЛОГИИ

Система nanoe-

работала в иссле-

довательской камере (200 л), где

была взята проба на титры вируса

гриппа и подсчитан индекс нейтра-

лизации вируса методом

Рида-Менча.

Кондиционер воздуха с системой

nanoe-

эксплуатировался в иссле-

довательской камере (200 л), где

была взята проба воздуха и под-

считано количество находящихся в

ней кишечных палочек.

Кондиционер воздуха с системой

nanoe-

эксплуатировался в лабо-

раторном помещении (25 м

), где

была взята проба воздуха на

содержание спор плесени.

В связи с опасностью для здоровья, связанной с беспорядочным

распространением вируса гриппа (H1 N1) 2009, антивирусная

эффективность системы nanoe-

не может быть исследована в

большом лабораторном помещении (25 м

При исследовании в 200-л камере система nanoe-

смогла снизить

количество титров вируса гриппа (H1N1) 2009 на 99% за 5 минут

работы. Кроме того, при тестировании в большем помещении

(25 м

) система nanoe-

за 120 минут работы смогла устранить из

воздуха 99,5% бактериофагов кишечной палочки.

Было решено, что оценка нейтрализации вируса гриппа может быть

выведена на основе данных, полученных для бактериофагов, исходя

из результатов исследования в 200-л камере. По всей вероятности,

кондиционер воздуха, работающий в большой лабораторной ком-

нате (25 м

), сможет устранить вирусы гриппа так же эффективно, как

бактериофаги кишечной палочки.

Кондиционер воздуха с системой

nanoe-

эксплуатировался в лабо-

раторном помещении (25 м

), где

была взята проба воздуха и

подсчитано количество находя-

щихся в ней кишечных палочек.

Кондиционер воздуха с системой

nanoe-

эксплуатировался в лабо-

раторном помещении (25 м

), где

была взята проба воздуха и

подсчитано количество находя-

щихся в ней бактерий.

KRCES-Env.

Отчет о

тестировании

No. 22_0008

KRCES-Env.

Отчет о

тестировании

No. 22_0008

KRCES-Bio.

Отчет о

тестировании

No. 23_0140

KRCES-Env.

Отчет о

тестировании

No. 22_0008

KRCES-Bio.

Отчет о

тестировании

No. 23_0182

Устранение 99%

кишечных палочек

после 120 мин работы

кондиционера.

Устранение 99%

кишечных палочек

после 5 мин работы

кондиционера.

Устранение 99%

вирусов гриппа после

5 мин работы

кондиционера.

Устранено 99% спор

плесени после 90 мин

работы кондиционера.

Устранение 99%

бактерий после 150 мин

работы кондиционера.

Устранение 99%

бактерий после 202 мин

работы кондиционера.

Исследовательский

институт FCG, Inc.

Исследова-

тельский

институт

FCG, Inc.

Исследовательский

центр энвироники

Китасато

Исследовательский

центр энвироники

Китасато

Исследовательский

центр энвироники

Китасато

Исследовательский

центр энвироники

Китасато

Исследовательский

центр энвироники

Китасато

Отчет о

тестировании

No. 25034

Японская

лаборатория

исследования

пищевых

продуктов

Японская

лаборатория

исследования

пищевых

продуктов

Исследова-

тельский центр

энвироники

Китасато

Отчет о

тестировании

No. 12014705001

KRCES-Virus

Отчет о

тестировании

24_0013

Staphylococcus aureus

(NBRC 12732)

(золотистый

стафилококк)

Лабораторный образец, содер-

жащий золотистый стафило-

кокк, был помещен на фильтр

внутреннего блока кондицио-

нера воздуха, после чего начала

работать система nanoe-

Когда исследуемый образец

был извлечен, было подсчитано

количество жизнеспособных

бактерий.

* За 4 часа исследуемый

образец помещался в 4 разных

участках фильтра: верхнем/

нижнем правом углу и в

верхнем/нижнем левом углу.

Обезврежено 99%

после 2-часовой рабо-

ты системы nanoe-

Escherichia coli phage

(0X-174 АТСС

13706-B1)

(кишечная палочка)

Лабораторный образец, зара-

женный кишечной палочкой,

был помещен на фильтр

внутреннего блока кондицио-

нера воздуха, а затем начала

работать система nanoe-

После того, как исследуемый

образец был извлечен, был

определен титр инфекцион-

ности.

*За 4 часа исследуемый образец

помещался в 4 разных участках

фильтра: верхнем/нижнем

правом углу и в верхнем/ниж-

нем левом углу.

Обезврежено 99%

после 2-часовой рабо-

ты системы nanoe-

Вирус гриппа

(H1N1) 2009

Лабораторный образец, зара-

женный вирусом гриппа (H1N1)

2009, был помещен на фильтр

внутреннего блока кондицио-

нера воздуха, а затем начала

работать система nanoe-

После того, как исследуемый

образец был извлечен, был

определен титр инфекцион-

ности вируса.

* За 4 часа исследуемый

образец помещался в 4 разных

участках фильтра: в верхнем/

нижнем правом углу и в

верхнем/нижнем левом углу.

Обезврежено в сред-

нем 90% после 2-ча-

совой работы системы

nanoe-

(процентное

соотношение варьи-

руется от 78,9% до

96,1% в зависимости

от расположения

фильтра).

Примерно 90%

на фильтре

(процентное

соотношение

варьируется

от 78,9% до 96,2%

в зависимости от

расположения

фильтра).

*4 Дезинфекция фильтра была подтверждена Японской

лабораторией исследования пищевых продуктов.

•

Отчет о тестировании №: 12037932001

Бактерия:

Золотистый стафилококк (NBRC 12732)

•

Отчет о тестировании №: 12014705001

Вирус:

Кишечная палочка (

Х-174 АТСС 13706-В1)

Все результаты получены в специальных условиях тестирования.

Не все показатели будут демонстрироваться в реальных условиях

эксплуатации.

Дезинфекция фильтра была подтверждена исследовательским

центром энвироники Китасато.

•

Отчет о тестировании №: KRCES-Virus № 24_0013

Вирус:

грипп (H1N1) 2009

Все результаты получены в специальных условиях тестирования.

Не все показатели будут демонстрироваться в реальных условиях

эксплуатации.

КАК РАБОТАЕТ

ФУНКЦИЯ

САМООЧИСТКИ
ФИЛЬТРА?

Сначала нужно выключить кондиционер

воздуха.

Примечание:

Сетевое питание должно быть включено во время

всей операции.

1. ПИТАНИЕ ВЫКЛ.

SERIAL MEASUREMENT OF PM2.5 CONCENTRATION

2. РАБОТА ВЕНТИЛЯТОРА

SERIAL MEASUREMENT OF PM2.5 CONCENTRATION

4. ЭФФЕКТ САМООЧИСТКИ

3. РАБОТА NANOE-G

Примечание:

В зависимости от совокупной продолжительности работы кондиционера воздуха, функция

дезинфекции фильтра может быть активирована один раз в сутки.

САМООЧИСТКА ФИЛЬТРА

Бактерия

Вирус

99%

Отчет о

тестировании

No. 12037932001

БАКТЕРИЙ

и ВИРУСОВ

ВИРУСОВ

ГРИППА

(H1N1) 2009

ОБЕЗВРЕЖИВАЕТ

В СРЕДНЕМ

ОБЕЗВРЕЖИВАЕТ

ДЕЗИНФЕКЦИЯ ФИЛЬТРА

Вентилятор будет автоматически работать

в течение 30 мин при слегка приоткрытых

жалюзи, чтобы предотвратить образование

конденсата на внутренних компонентах.

Вентилятор: включен.

Жалюзи: малый угол поворота.

ЖК-индикатор nanoe-G: включен.

Вентилятор: выключен.
Жалюзи: закрыты.
ЖК-индикатор nanoe-

: включен.

Частицы nanoe-G обезвреживают бактерии и

вирусы, уловленные фильтром за 2 часа.

Естественный «ионный ветер» распространяет

наночастицы, вырабатываемые генератором

nanoe-

Примечание:

30-мин работа вентилятора относится только к

моделям, работающим на охлаждение/осушение.

САМООЧИСТКА ФИЛЬТРА

ОБЪЕКТ

ИССЛЕДОВАНИЯ

НАЗВАНИЕ ОБЪЕКТА

ЭФФЕКТИВНОСТЬ

НОМЕР ОТЧЕТА

ПРОВЕРЯЮЩАЯ

ОРГАНИЗАЦИЯ

МЕТОД ИССЛЕДОВАНИЯ

РЕЗУЛЬТАТ

nanoe

-G: ОПИСАНИЕ ТЕХНОЛОГИИ

Обычно

Даже когда обогрев приостанавливается для разморозки внешнего блока, накопленное тепло

продолжает согревать комнату. Это исключает прежний дискомфорт, связанный со снижением

температуры в комнате при временном прекращении обогрева, и обеспечивает стабильное

поддержание тепла Вашим кондиционером воздуха.

* На сколько градусов охладится комната, и как долго будет длиться разморозка, зависит от рабочей среды (теплоизоляции помещения, отсутствия сквозняков и т. д.),
а также от эксплуатационных и температурных условий.
* Выходная температура воздуха снижается во время операции разморозки. На сколько градусов охладится комната, зависит от среды, в которой работает устройство
(от теплоизоляции помещения, отсутствия сквозняков и т. д.), а также от эксплуатационных и температурных условий.
* При значительном скоплении инея обогрев может прекратиться на период разморозки.
* Испытательное помещение Panasonic. Наружная температура: 2°С, заданная температура: 23°С или выше.
* Объем и направление воздушного потока: АВТО.
* При стабильной комнатной температуре.

Иней

Обогрев

прекращается

Во время

обогрева

Иней

оттаивается

накопленным

теплом

Примерно

мин.

Примерно

мин.

В комнате постепенно становится холодно.

Комната тщательно прогревается.

Операция разморозки

Снижение комнатной температуры

Операция разморозки

Снижение комнатной температуры

Компрессор

Тепло рассеивается

в атмосфере

Теплонакопитель

Иней

оттаивает

heatcharge

(Графическое

представление)

(Графическое

представление)

Что такое операция разморозки?

Обычный кондиционер воздуха не может одно-

временно работать на обогрев и оттаивать скопив-

шийся иней. Поэтому обычно обогрев временно

прекращается для выполнения разморозки.

Во время обогрева холодный воздух из внутреннего

блока выводится за пределы помещения. Если на

улице холодно, то в зависимости от конкретных

условий на теплообменнике внешнего блока может

образовываться иней.

Внешний блок

(задняя сторона)

Покрыт инеем

Внешний блок должен сначала нагреться,

чтобы иней растаял.

Знаете ли

Вы, что…

Операция

разморозки

Использование накопленного тепла обеспечивает стабильный
обогрев комнаты без перепадов температуры

Похоже, что обогрев

прекратился

Воздух должен

согреваться,

а мне холодно….

*Для модели CS-VE9NKE.
*Испытательное помещение Panasonic, наружная температура 7°C, температура в комнате 11°C, заданная температура 23°C или выше.
*В режиме Powerful, при возобновлении работы после 8-часового перерыва.
*Примерно через 2 мин после начала работы температура горячего воздуха возле выпускного отверстия достигла 50°C.
*Температура нагнетаемого горячего воздуха и продолжительность его подачи зависят от окружающей среды, в которой используется устройство, и от условий
эксплуатации.

Как только включается функция обогрева, накопленный «тепловой заряд» формирует горячий

воздушный поток с температурой около 50°C. Это быстро создает комфортную атмосферу в

комнате холодным зимним утром или сразу после Вашего возвращения домой

Обычно

Хорошо

прогретый

воздух

Чуть

теплый

воздух

(Графическое
представление)

Около

Теплый воздух

(при запуске)

Вы Можете проверить
уровень теплового заряда
с помощью пульта ДУ

Нажмите кнопку Информация,

и уровень теплового заряда

будет выведен на дисплей

(5 уровней: от 0 до 4).

Горячий воздушный поток с температурой около 50°C нагнетается
сразу после запуска

При пробуждении

При возвращении домой

Система Heatcharge быстро прогревает воздух,

чтобы скорее создать комфортное тепло в ком-

нате, где Вы просыпаетесь зимним утром, или

при Вашем возвращении домой.

КОГДА ЭТО ОСОБЕННО УДОБНО

КАК РАБОТАЕТ

ФУНКЦИЯ

ГИПЕРОБОГРЕВА?

КАК РАБОТАЕТ

ФУНКЦИЯ

НЕПРЕРЫВНОГО ОБОГРЕВА?

HEATCHARGE: ОПИСАНИЕ ТЕХНОЛОГИИ

*Графическое представление.

*При стабильном обогреве.

*Графическое представление.

*При стабильном охлаждении.

Воздушный поток направлен вверх

Создание оптимального воздушного потока при охлаждении и обогреве

Воздушный поток направлен вниз

Во время обогрева теплый

воздух направляется к полу.

Там воздух рассеивается и

легко поднимается вверх,

полностью прогревая комнату

для дополнительного комфорта.

Во время охлаждения

воздушный поток направляется

к потолку. Рассеиваясь вниз от

потолка, он создает приятную

прохладу во всей комнате.

Воздух согревает ноги,
а не дует прямо в лицо, что
создает больший комфорт.

Прохладный воздух не дует непосредственно
на Вас, поэтому Ваши руки и ноги не мерзнут.

Компрессор оснащен

недавно разработанным

высокоэффективным

двигателем,

минимизирующим

потери энергии

во время вращения.

Различные устройства
сокращают потери энергии

Внешний блок

Внутренний блок

Поперечноточный вентилятор

Стабильный теплообмен
и ровный воздушный поток

Большой вентилятор работает тихо,
создавая мощный воздушный поток

Гиперволновой
роторный
двигатель

Поперечно-поточный
вентилятор

Гибридный
теплообменник

Большая площадь сечения

теплообменника и минимальное

сопротивление воздуха на пути

воздушного потока гарантируют

эффективную работу.

Большой вентилятор
создает мощный
воздушный поток.

Трубки теплообменника имеют
разные диаметры и оптимально
скомпонованы для максимально
эффективного теплообмена.

Для достижения подобной эффективности

было принято во внимание все, включая

форму лопастей вентилятора.

*Иллюстрация для модели 1,5 л.с.

Эффект обогрева пола

Эффект Прохладного душа

Усовершенствованный механизм

управления воздушным потоком

оснащен двумя направляющими

лопатками и независимыми пра-

выми/левыми жалюзи с зубчатой

передачей. Такая конструкция

позволяет гибко управлять воз-

душным потоком, направляя теп-

лый воздух именно туда, где в

данный момент требуется

обогрев.

112

В начале работы направляющая лопатка

выдвигается далеко вперед и поворачивается

под оптимальным углом для создания мощного

воздушного потока.

БОЛЬШАЯ НАПРАВЛЯЮЩАЯ ЛОПАТКА

Независимое движение жалюзи обеспечивает

точное управление воздушным потоком.

Сдвоенные направляющие ло-

патки сжимают воздушный поток,

чтобы воздух перемещался даль-

ше и быстрее.

Сдвоенные подвижные направляющие
лопатки

(при обогреве)

Воздушный

поток

сжимается

НЕЗАВИСИМЫЕ ПРАВЫЕ/ЛЕВЫЕ ЖАЛЮЗИ

Узкий

фронтальный

воздушный поток

Широкий веерный

воздушный поток

Узкий

левый/правый

воздушный поток

* Для модели CS-VE9NKE
* Работа на обогрев в помещении для климатических испытаний Panasonic при наружной
температуре 2°C. Запрограммированные настройки: температура внутри помещения 23°C,
направление воздушного потока – 3, режим Powerful.
Расстояние до границы зоны с температурой 24°C – 15 см над уровнем пола. Область
распределения температуры определена с учетом скорости ослабления воздушного потока.

УЛУЧШЕННАЯ

КОНСТРУКЦИЯ РАЗДАЧИ ВОЗДУХА

НАПРАВЛЯЕТ ВОЗДУШНЫЙ ПОТОК
В НУЖНОЕ МЕСТО

Технические разработки Panasonic повышают энергосбережение

HEATCHARGE: ОПИСАНИЕ ТЕХНОЛОГИИ

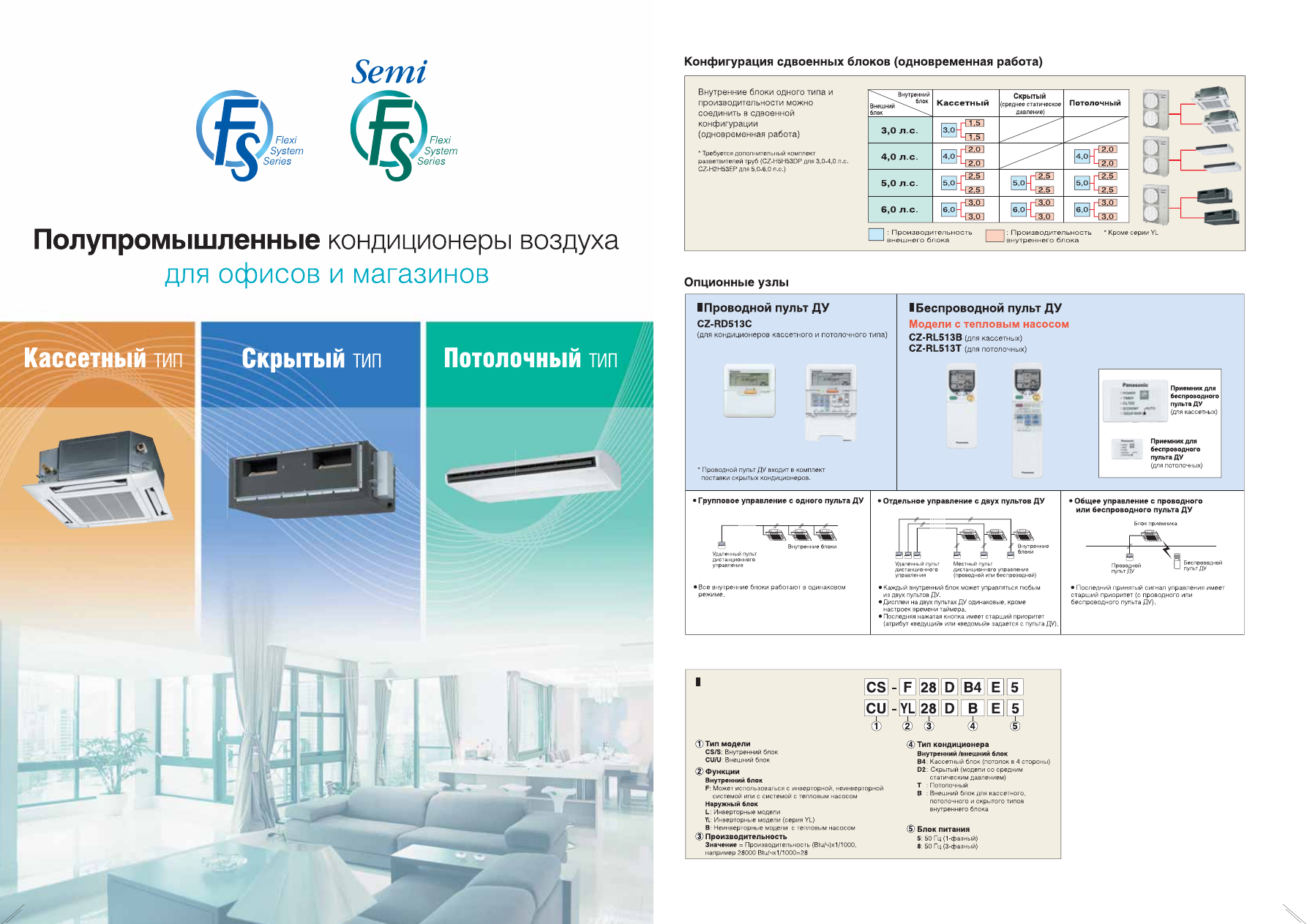

Система нумерации

моделей

содержание .. 34 35 36 37 ..
