Dispensa del corso di “SISTEMI ENERGETICI” Argomento: Sistemi Energetici (parte 3.2) - 4



Fluido vettore: olio diatermico a 250-300

°C



Rigeneratore per recuperare parte del contenuto entalpico non
sfruttato in turbina

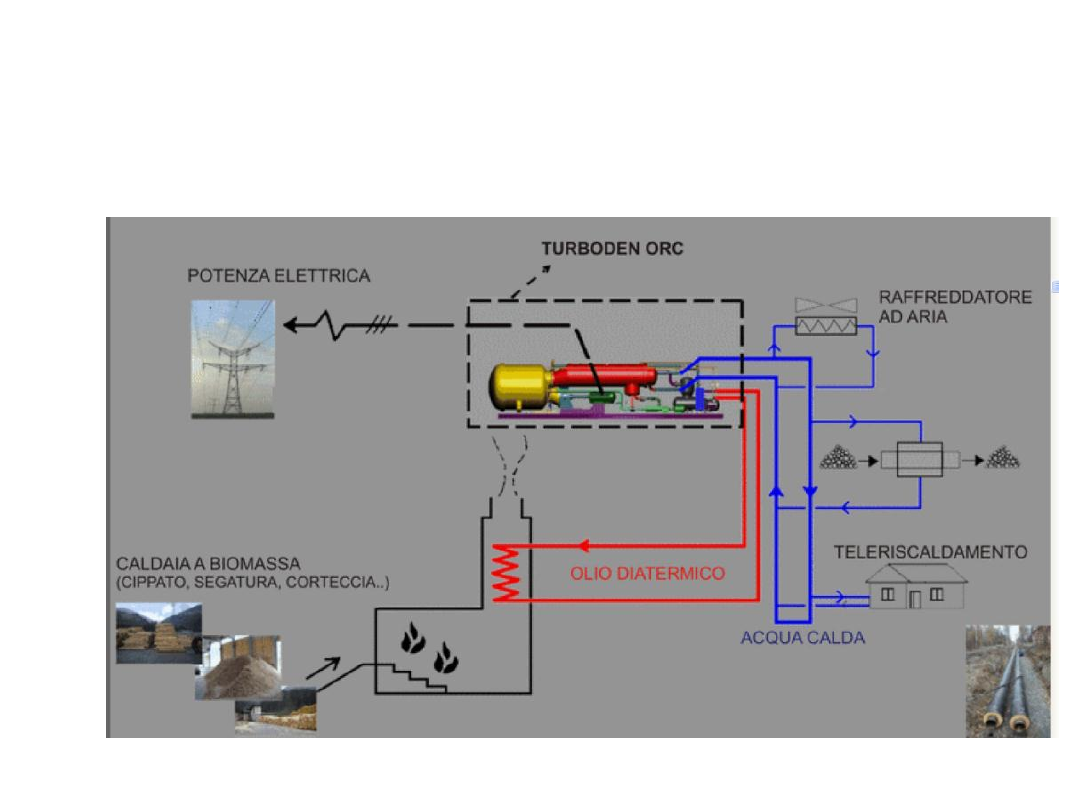

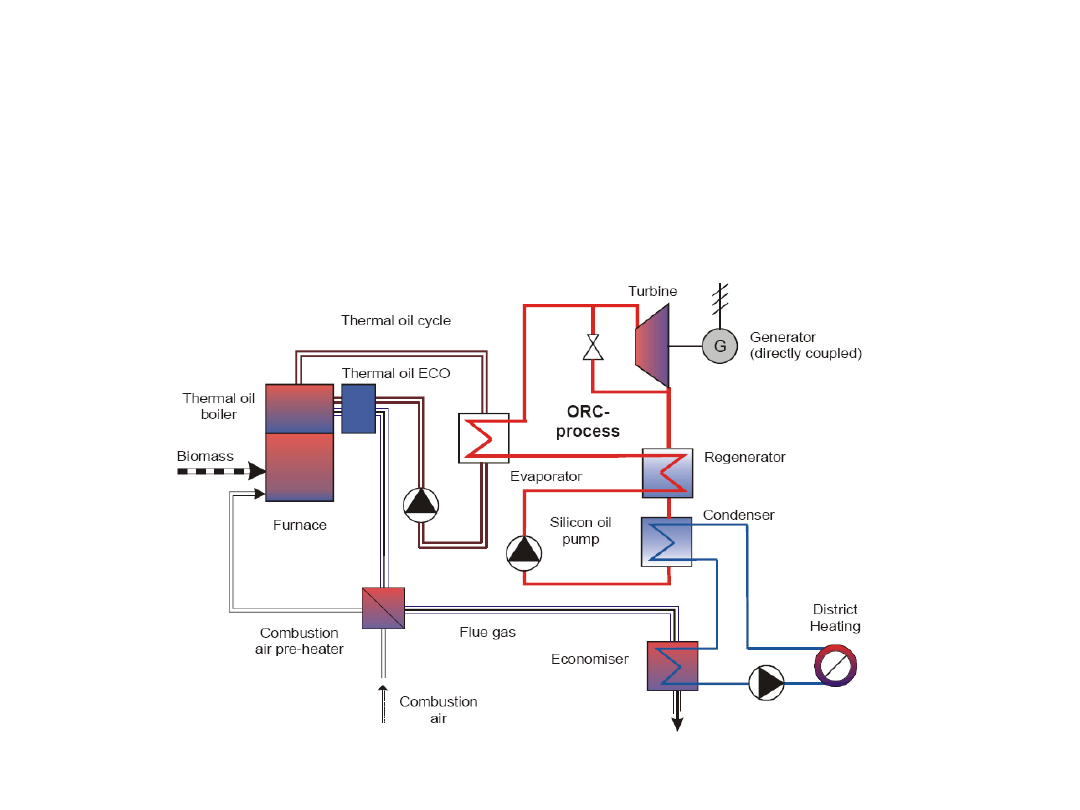

Esempio di ORC alimentato a biomasse e con impiego CHP civile

Organic Rankine Cycle (ORC)

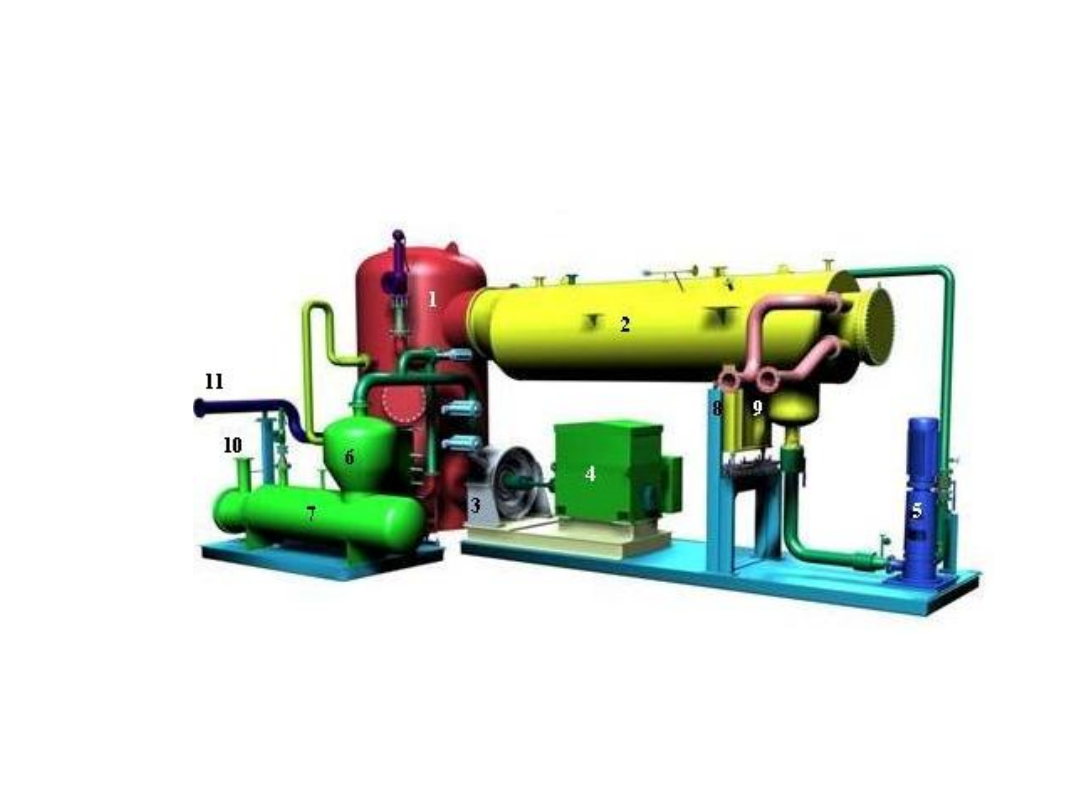

Modulo ORC



1  Economizzatore

  5  Pompa

  9

Uscita acqua di condensazione

2  Condensatore

  6  Pre-riscaldatore

  10  Ingresso olio diatermico

3  Turbina

  7  Evaporatore

  11  Uscita olio diatermico

4  Generatore elettrico    8  Ingresso acqua di condensazione







Organic Rankine Cycle (ORC)

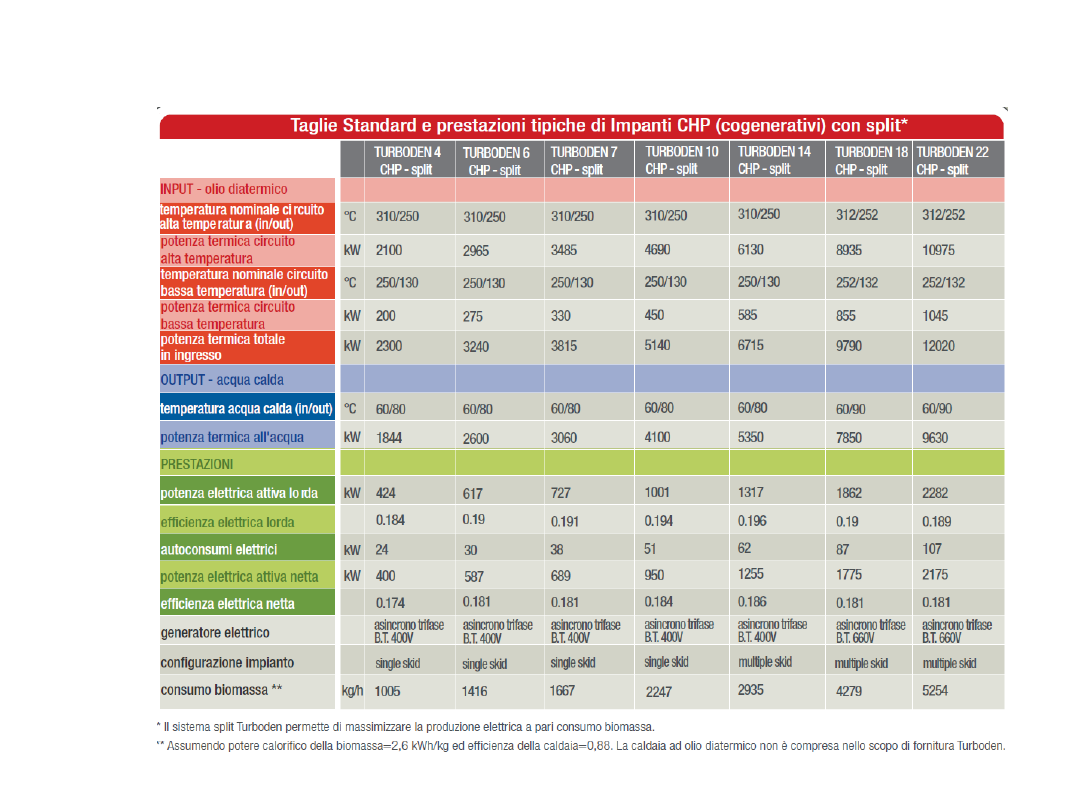

Costo: 900

÷

 2500 Euro/kW

e



Organic Rankine Cycle (ORC)

ORC - Applicazioni



Può essere conveniente soprattutto con biomassa solida e syngas



Possibilità di recupero di calore scaricato da motori (ciclo combinato)

ORC di piccola potenza



Recentemente proposti ORC di taglie inferiori a 200 kW

FreePower FP120

Potenza termica ingresso

kW

742

Potenza elettrica netta

kW

120

Rendimento elettrico netto

%

16

Potenza termica scaricata

kW

612

Temperatura acqua per cogen

°C

64

Temperatura fumi

°C

457

Potenza termica ingresso acqua

kW

542

Potenza elettrica netta

kW

50

Rendimento elettrico netto

%

9

Temperatura IN

°C

82-121

Potenza termica ingresso fumi

kW

592

Potenza elettrica netta

kW

50

Rendimento elettrico netto

%

8.4

Temperatura fumi

°C

200-500

Micro Cicli Rankine

Genlec - Energetix

 (UK)

•

ORC

•

espansore tipo scroll

•

P

e

 = 1 kW

e

, P

th

 = 10 kW

th



Cogen Microsystem

 (Australia)

• H

2

O

• espansore tipo scroll
• P

e

 = 2.5 - 10 kW

e

• P

th

 = 11 - 44 kW

th

Otag

 (Germania)

• H

2

O

• espansore alternativo
• P

e

 = 2.1 kW

e

 , P

th

 = 16 kW

th

• In commercio dal 2006





Celle a combustibile - Fuel Cell (FC)



Sistemi termofotovoltaici (TPV)

Tecnologie CHP a combustione interna



Sistemi termofotovoltaici (TPV)



Sistemi termoelettrici (TE)

Tecnologie CHP a combustione esterna

Prototipali

Tecnologie CHP a combustione interna/esterna



Ciclo combinato gas-vapore



Ciclo combinato MCI-ORC



Ciclo combinato MTG-ORC

Le tecnologie

Prototipali

In fase di

consolidamento

Consolidate

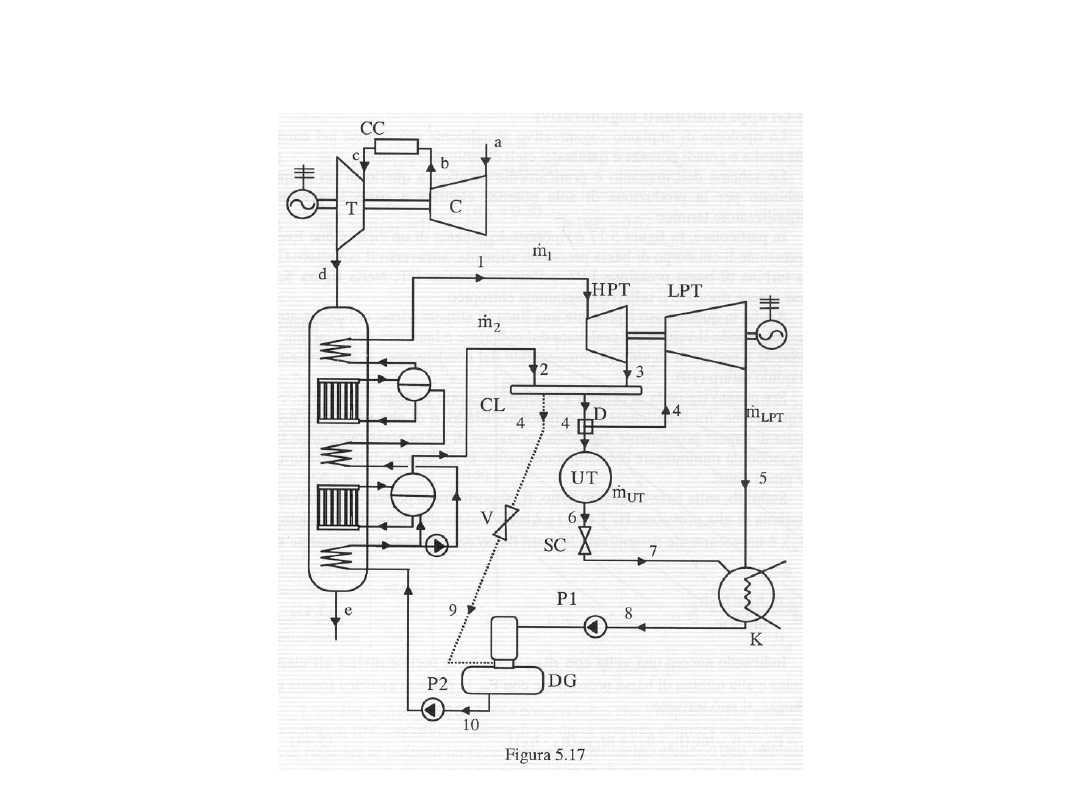

Il ciclo combinato gas-vapore

Il ciclo combinato gas-vapore

Il ciclo combinato gas-vapore

•

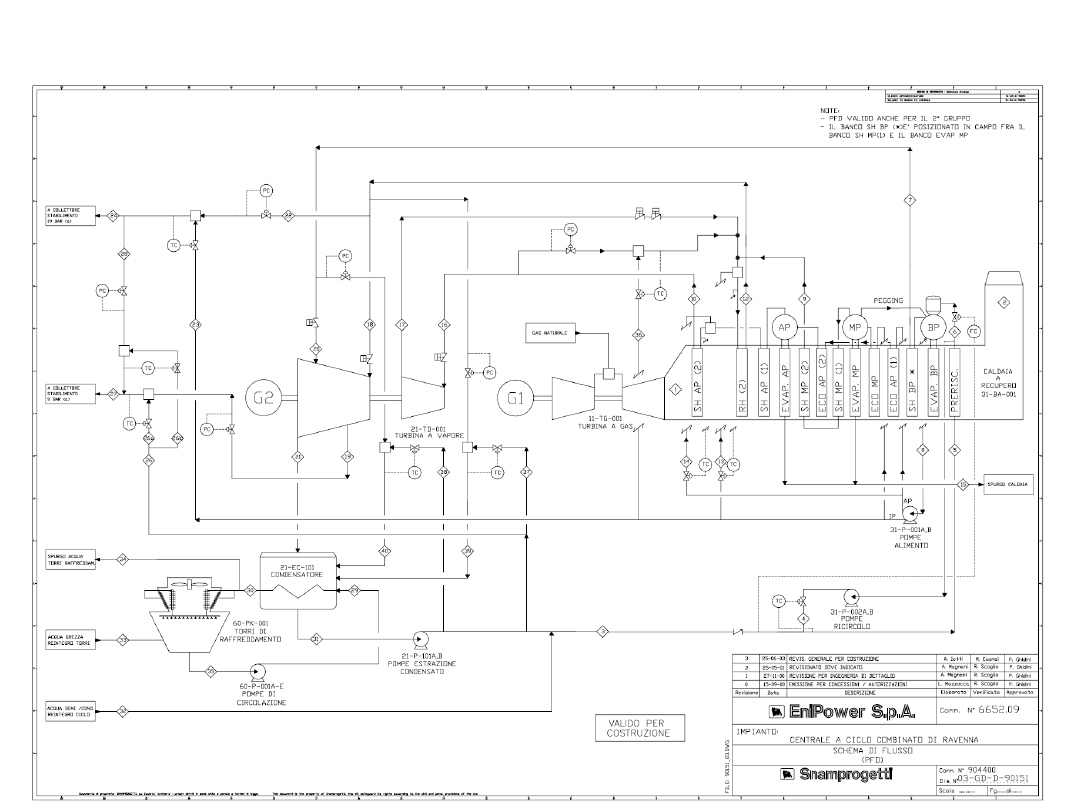

Nr. 1 TG ANSALDO-SIEMENS V94.3A2,     P

e

 = 258 MW

•

Nr. 1 TV  a condensazione e spillamenti,   P

e

 = 135 MW

I   ammissione: p = 115      bar,   T = 538

°C

II  ammissione: p =   29      bar,   T = 540

°C

III ammissione: p =     7      bar,   T = 261

°C

Spillamento     : p =   11      bar
scarico             : p =   0.06   bar

•

Nr. 1 GVR a tre livelli di pressione

(AP 117 bar, MP 31 bar, BP 7 bar)

•

Nr. 1 TG GE MS6001FA,                  P

e

 = 68 MW

•

Nr. 1 TV  a condensazione (TV1),   P

e

 = 23 MW

ammissione: p = 82      bar,   T = 515

°C

scarico        : p =   0.06 bar

•

Nr. 1 TV  a contropressione (TV2),  P

e

 = 11 MW

ammissione: p = 80      bar,   T = 470

°C

scarico        : p =   3.5   bar

•

Nr. 1 GVR a due livelli di pressione:

(AP 84 bar, BP 4 bar)

Il ciclo combinato gas-vapore

•

Nr. 2 TG SIEMENS V94.2, (ciascuno)          P

e

 = 150 MW

•

Nr. 1 TV  a condensazione e spillamenti,   P

e

 =   80 MW

I  ammissione: p = 70      bar,   T = 530

°C

II ammissione: p =   2.2   bar,   T = 126

°C

I  spillamento : p = 42      bar
II spillamento : p = 16      bar
scarico            : p =   0.05 bar

•

Nr. 2 GVR a tre livelli di pressione

(AP 70 bar, MP 16 bar, BP 3 bar)

Il ciclo combinato gas-vapore



Celle a combustibile - Fuel Cell (FC)



Sistemi termofotovoltaici (TPV)

Tecnologie CHP a combustione interna



Sistemi termofotovoltaici (TPV)



Sistemi termoelettrici (TE)

Tecnologie CHP a combustione esterna

Prototipali

Tecnologie CHP a combustione interna/esterna



Ciclo combinato gas-vapore



Ciclo combinato MCI-ORC



Ciclo combinato MTG-ORC

Le tecnologie

Prototipali

In fase di

consolidamento

Consolidate

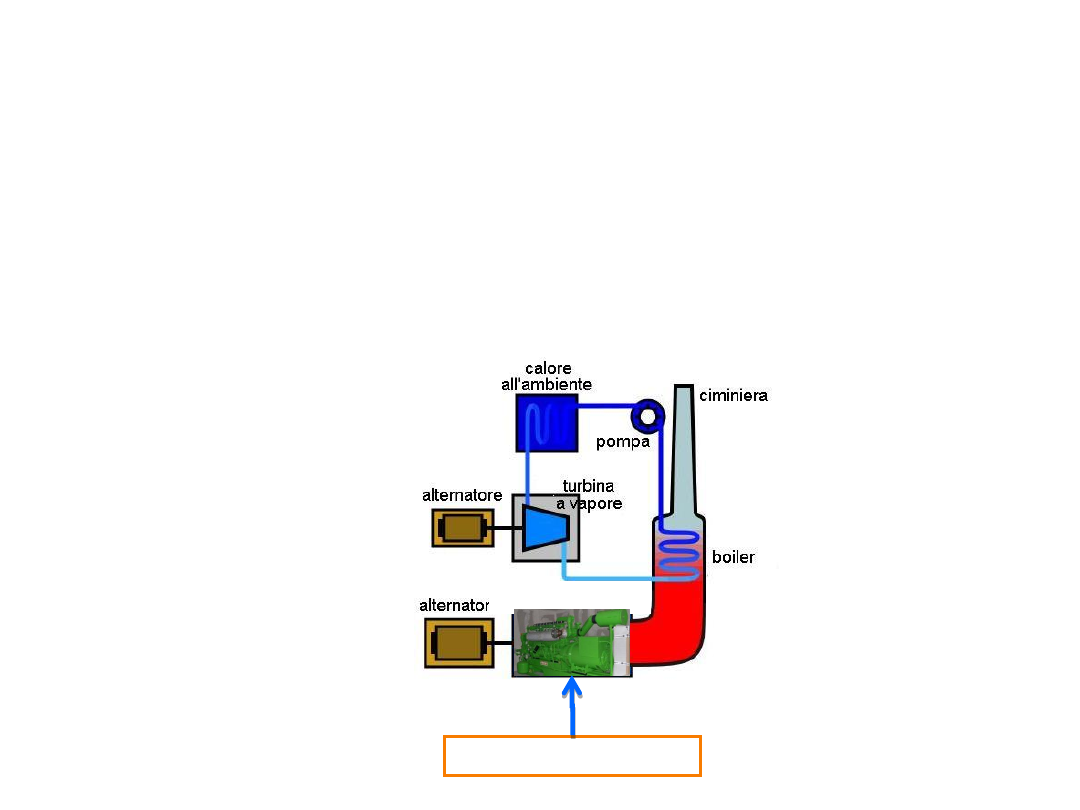

Il ciclo combinato MCI/TG-ORC

motore primo

Biogas, olio vegetale



Il calore scaricato da MCI, TG e MTG ha ancora una temperatura
sufficientemente elevata per poter essere sfruttata da un ciclo a vapore o
da un ciclo ORC



Per le taglie classiche della cogenerazione distribuita è più indicato l’ORC



E’ necessario avere taglie dell’ordine del MW



Accoppiamento tramite scambiatori di calore



Motore a

combustione

interna

Digestori 1 e 2

Col

ture dedi

c

ate (Mai

s

)

Scambiatore

fumi/olio

diatermico

Scambiatore

fumi/olio

diatermico

Scambiatore

fumi/olio

diatermico

Scambiatore

fumi/olio

diatermico

Impianto

ORC

Trattamento

biogas

(fumi)

(fumi)

(fumi)

Motore a

combustione

interna

Motore a

combustione

interna

Motore a

combustione

interna

Post-fermentatore

Fermentatori 1 e 2

Post-fermentatore

Fermentatori 1 e 2

Trattamento

biogas

Trattamento

biogas

Trattamento

biogas

(fumi)

Energy UNO

Energy DUE

Energy TRE

Energy QUATTRO

Energia Elettrica

Energia Elettrica

Energia Elettrica

Energia Elettrica

Post-fermentatore

Fermentatori 1 e 2

Post-fermentatore

Fermentatori 1 e 2

Digestori 1 e 2

Energia Elettrica



Schema di ciclo combinato con più motori primi (MCI: 4 MW

– ORC: 350 kW)



Il ciclo combinato con MCI



Motori alternativi a combustione interna (MCI)



Turbine a Gas (TG) e Micro Turbine a Gas (MTG)

Tecnologie CHP a combustione interna



Turbine a Vapore (TV)



Motori Alternativi a Vapore (MAV)



Cicli Rankine a fluido Organico (ORC)



MTG a combustione esterna (EFMGT)



Motori Stirling

Tecnologie CHP a combustione esterna

Consolidate

Consolidate

In fase di

consolidamento

Le tecnologie



opera secondo un

ciclo chiuso a gas

 (elio, azoto, aria)



combustione esterna e continua (

libertà sulla scelta del

combustibile

, minori emissioni gassose e sonore)



calore introdotto e scaricato attraverso scambiatori di calore



rigenerazione completa del calore lungo le isocore

η

t

 = 1 - (T

min

/T

max

) rendimento del ciclo termodinamico ideale

T

max

T

min

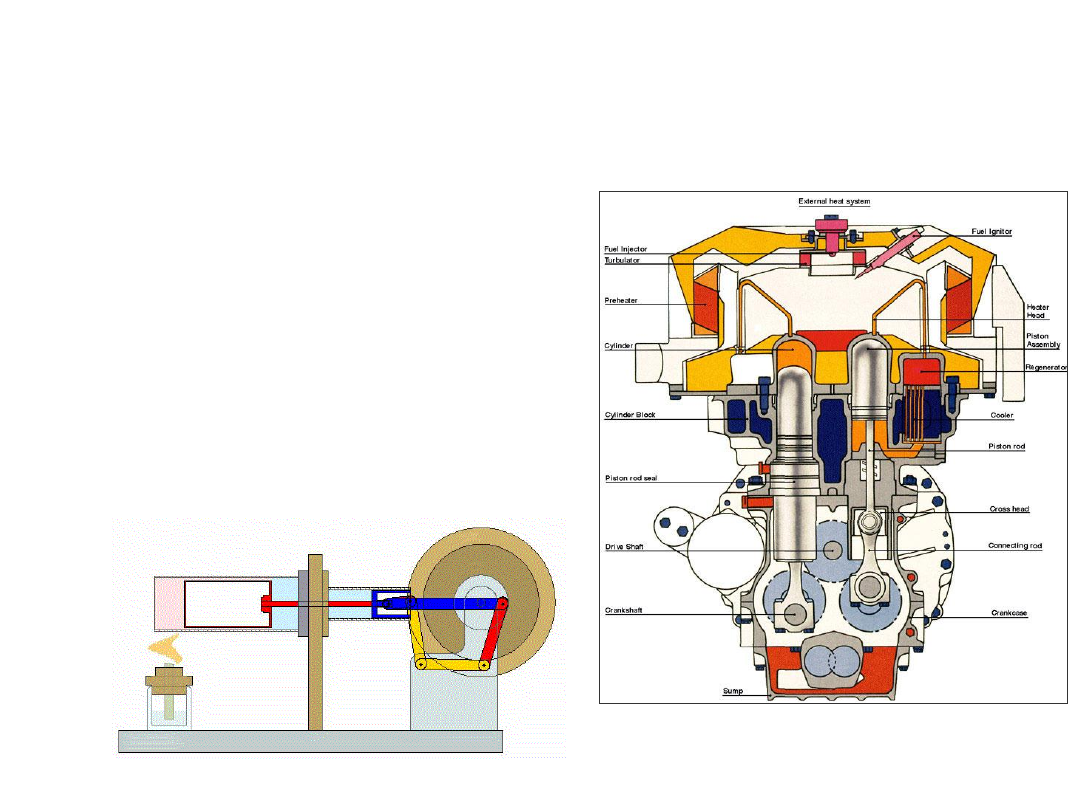

Motori Stirling

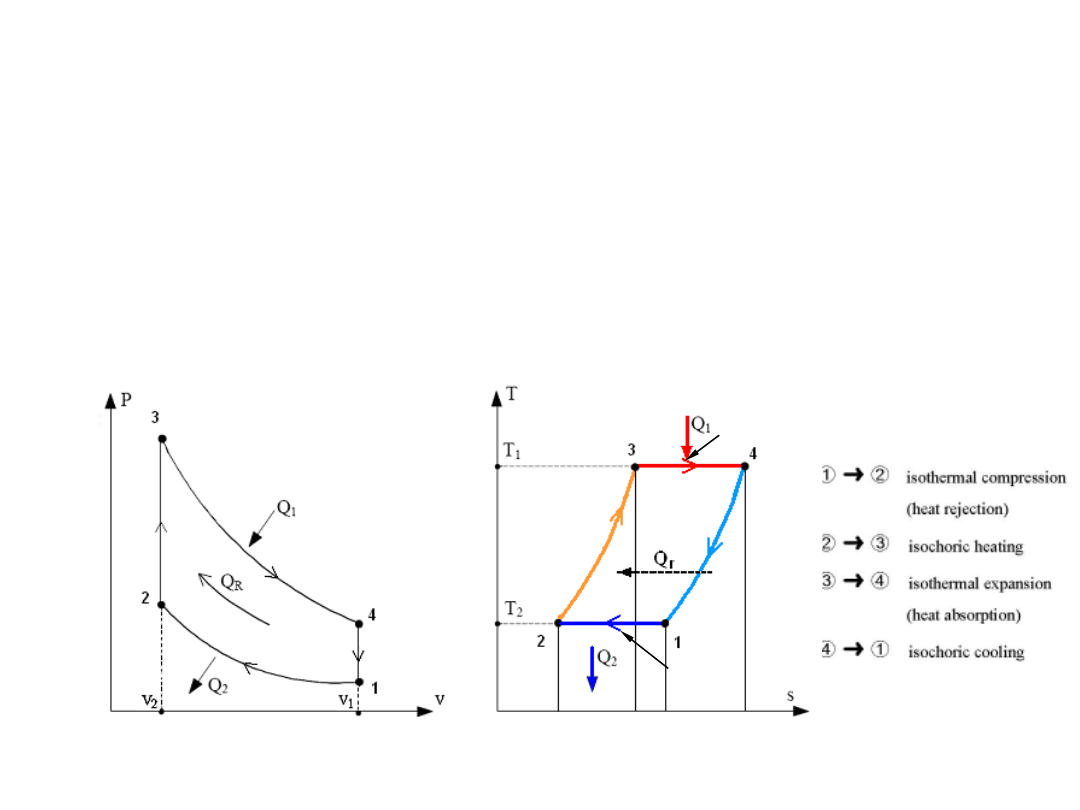

V=cost

V=cost

V=cost

V=cost

1-2

2-3

3-4

4-1

Motori Stirling



possibile recupero di flussi termici
a bassa temperatura (250 °C)



taglie fino a qualche decina di kW

e







e

=10-35 %

Motori Stirling



elevati tempi di avviamento



complessità e varietà di
architetture



costi





3000

€/kW

e

Motori Stirling



possibile recupero di flussi termici
a bassa temperatura (250 °C)



taglie fino a qualche decina di kW

e







e

=10-35 %

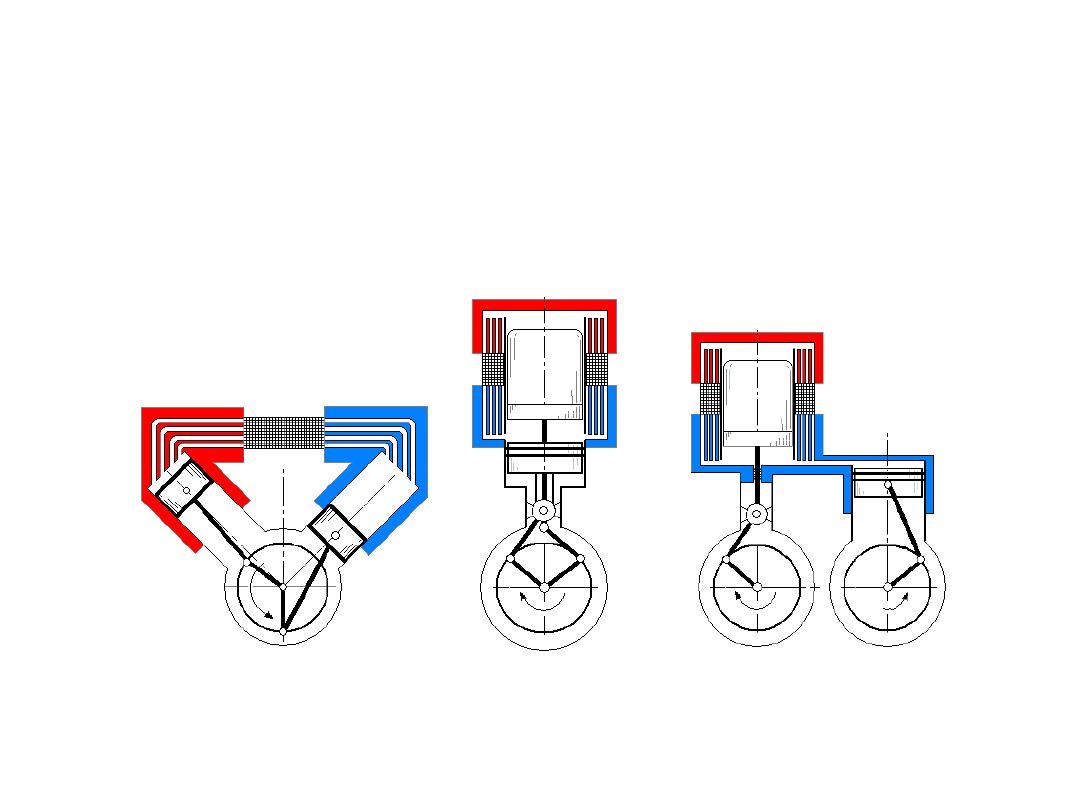

a                      b                       g

a guida cinematica

Motori Stirling

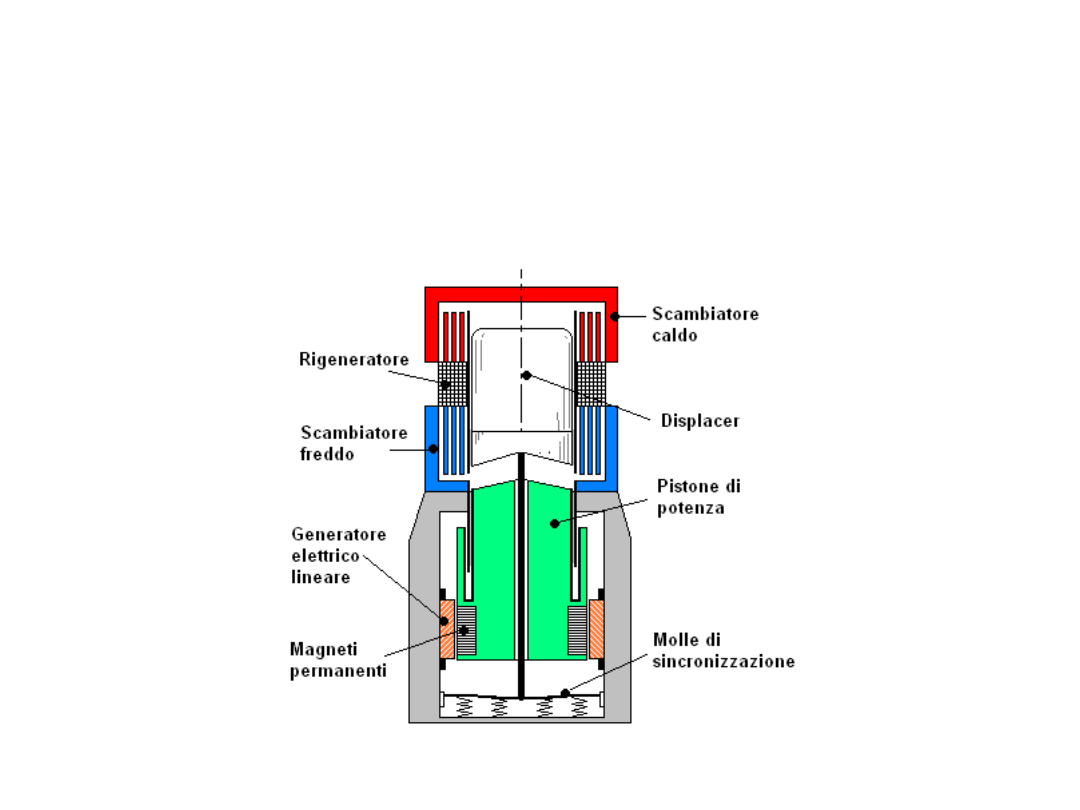

a pistoni liberi

Motori Stirling







variazione del volume
continua (e non discontinua);



introduzione e scarico calore
attraverso scambiatori di
calore esterni;



spazio morto (rigeneratore,
tubi, scambiatori) che riduce
il rapporto di compressione;



perdite di calore e inerzia
termica del rigeneratore;



perdite di pressione
attraverso gli scambiatori ed
il rigeneratore;



trafilamenti tra cilindro e
pistone;



attriti meccanici;



ecc.

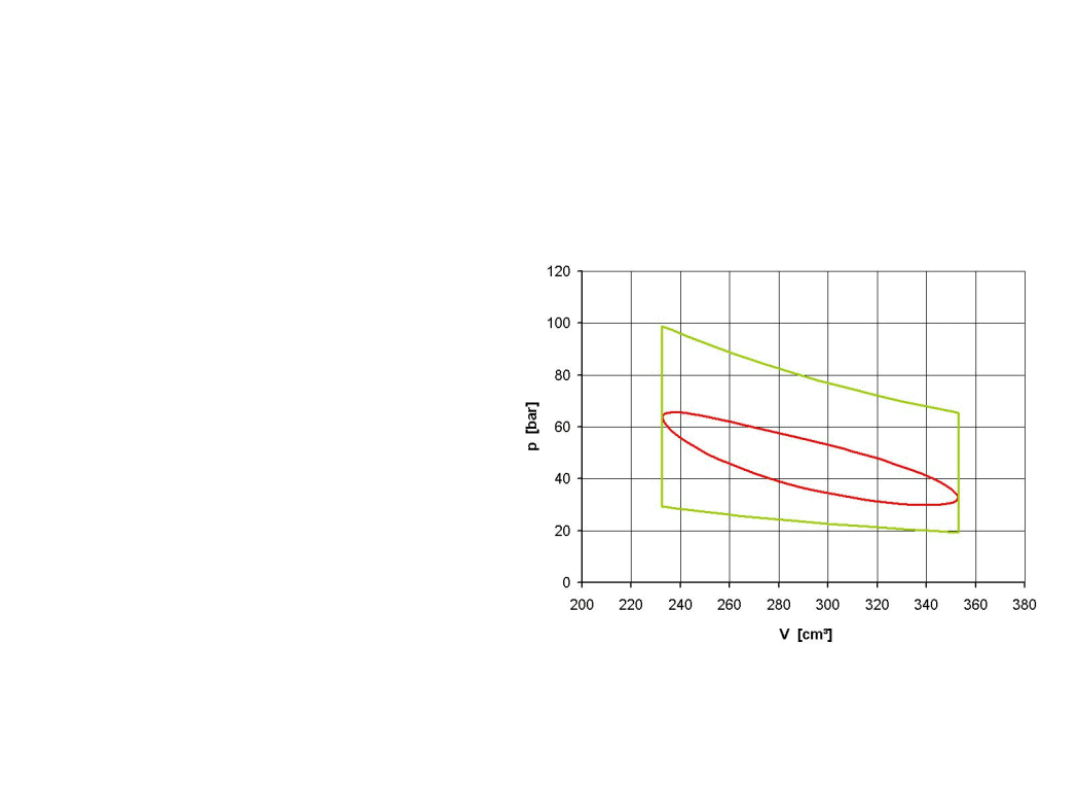

Motore Stirling: ciclo ideale vs reale

η

b



= 0.85-0.92  rendimento del bruciatore

η

t



= 0.65-0.72  rendimento del ciclo

termodinamico ideale

η

i



= 0.24-0.63  rendimento indicato

(rapporto tra lavoro dei
cicli di indicatore reale e
ideale)

η

m

   = 0.75-0.95  rendimento meccanico

η

o

   = 0.85-0.90  rendimento organico

η

gen.el.

= 0.96-0.98 rendimento del

generatore elettrico

35

.

0

08

.

0

gen.el.

o

m

i

t

b

fuel

e

e























P

P

Motore Stirling: ciclo ideale vs reale

Caso di motore Stirling con rendimento 20 % (rappresentativo)

Motore Stirling

Energia el.

H2

O all’utenza

Raffreddam.
motore

Fumi

H2

O dall’utenza

Combustibile

Aria

Combustibile

Caldaia integrativa

50-60°C

Recupero termico

(con condensazione)

10 kWh

(11.1 kWh PCS)

7.7 kWh

2 kWh

0.9 kWh

Perdite

0.5 kWh

Cogenerazione con motori Stirling

Disenco

• P

e

 = 3 kW

e

• P

th

 = 12-18 kW

th



•  η

U

 = 92 %



www.disenco.com

Motori Stirling

Infinia

• P

e

 = 1 kW

e

• P

th

 = 6.4 kW

th

•  η

e

 = 12.5 %



•  η

th

 = 80.0 %

•  η

U

 = 92.5 %

www.infiniacorp.com



Motori Stirling

Infinia

• P

e

 = 1 kW

e

• P

th

 = 6.4 kW

th

•  η

e

 = 12.5 %



•  η

th

 = 80.0 %

•  η

U

 = 92.5 %

www.infiniacorp.com



Motori Stirling

Infinia

– applicazione solare

P

e

 = 3 kW

e

(specchi puliti, T

amb

 = 20 °C, insolazione 850 W/m

2

)







www.microgen-engine.com

Motori Stirling

Microgen

• P

e

 = 1 kW

e

• P

th

 = 6 kW

th

•  η

e

 = 13.5 %



•  η

th

 = 81.1 %

•  η

U

 = 94.6 %



Microgen

• P

e

 = 1 kW

e

• P

th

 = 6 kW

th

•  η

e

 = 13.5 %



•  η

th

 = 81.1 %

•  η

U

 = 94.6 %c





www.microgen-engine.com

Motori Stirling

Microgen

– applicazione solare
