Метран. Каталог средств измерений (2024 год) - часть 10
366
Калибратор давления Метран-520

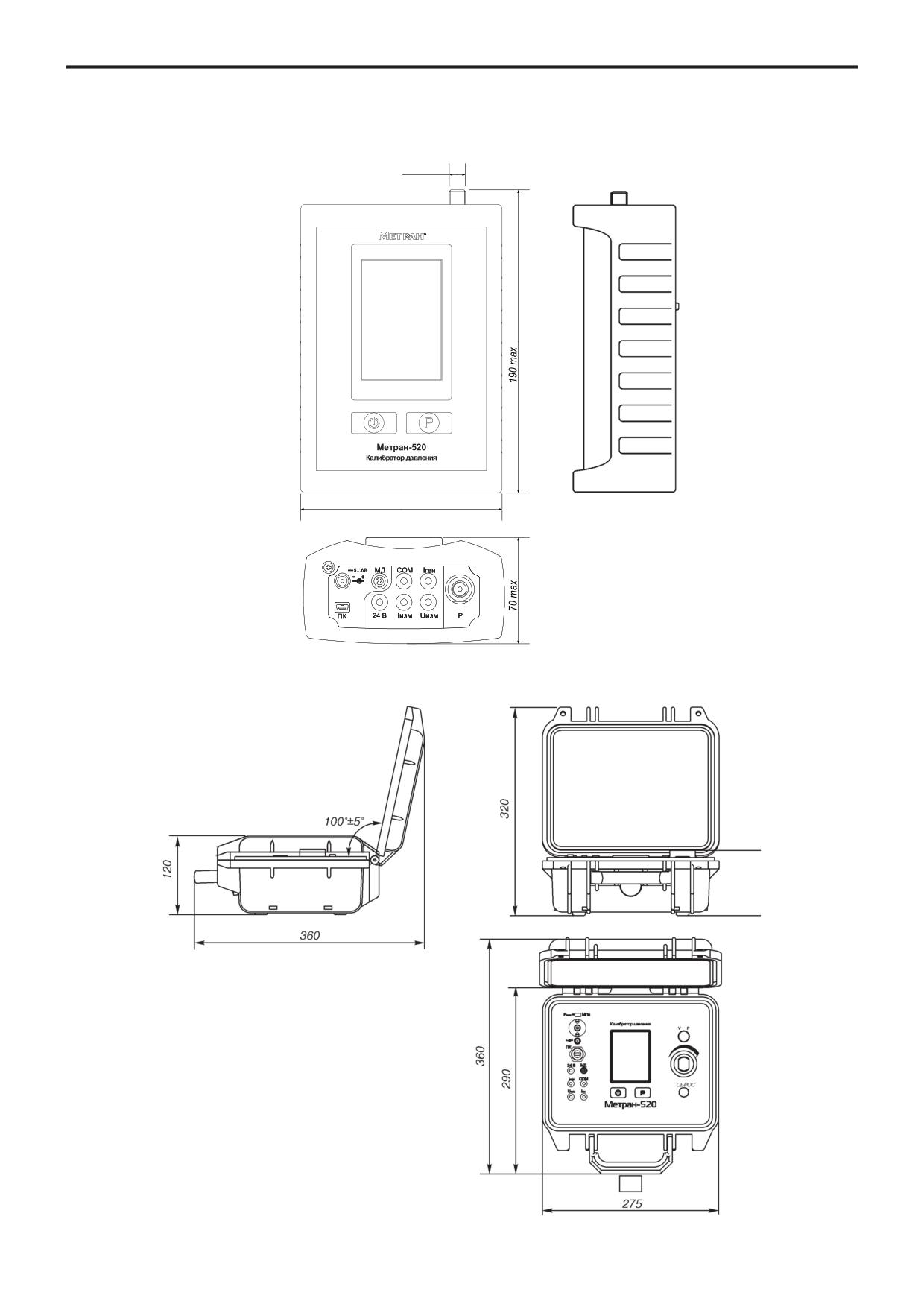

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Габаритные и присоединительные размеры внешних модулей давления см. в разделе Метран-518.
М10x1
126 max
Рис.4. Калибратор Метран-520-Р.
Рис.5. Калибратор Метран-520-К.
Калибратор Метран-517
367

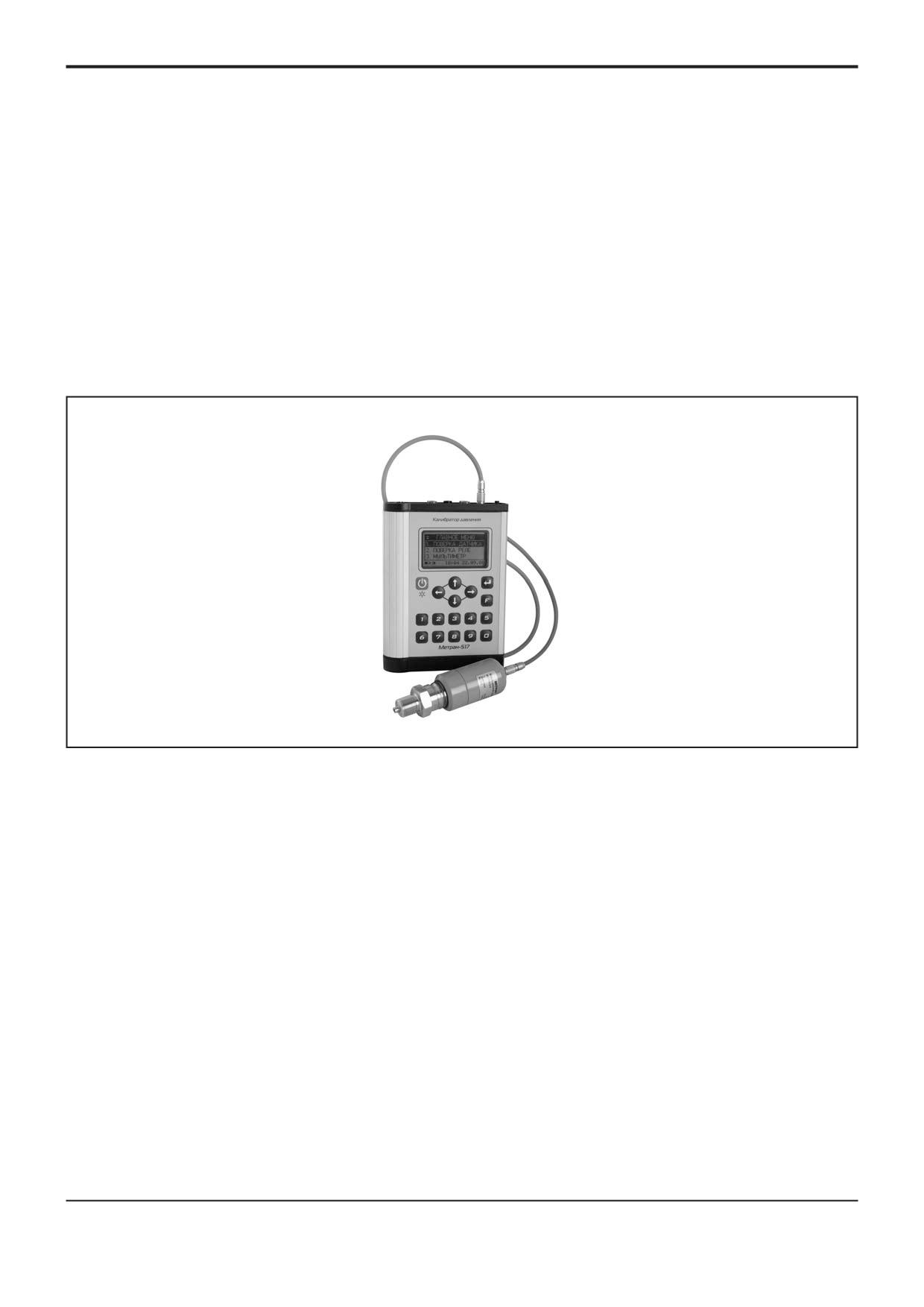

Портативный калибратор давления
МетранH517HЕх
z Диапазоны измерений:
Портативный калибратор давления Метран-517
- изб. давление от 0…1,6 кПа до 0…160 МПа;
предназначен для точного измерения и воспроизведения
- абс. давление от 0…25 кПа до 0…6 МПа;
абсолютного и избыточного давления, разрежения,
- давление-разрежение
давления-разрежения, напряжения и силы постоянного
от ±1,25 кПа до -0,1…2,5 МПа;
тока.
- разрежение от 0…-25 до 0…-100 кПа
Применяется в качестве рабочего эталона при
z Диапазоны электрических сигналов:
поверке и калибровке датчиков давления, разности
- измерение 0…22 мА, 0…1 В, 0-50 В;
давлений, разрежения, давления-разрежения с
погрешностью ±0,065% и более, образцовых манометров,
- воспроизведение 0-22мА, 0-1 В
вторичных приборов; для проверки блоков питания, реле
z Погрешность измерений:
давления и т.п.
- давления ±0,02…0,1% ВПИ;

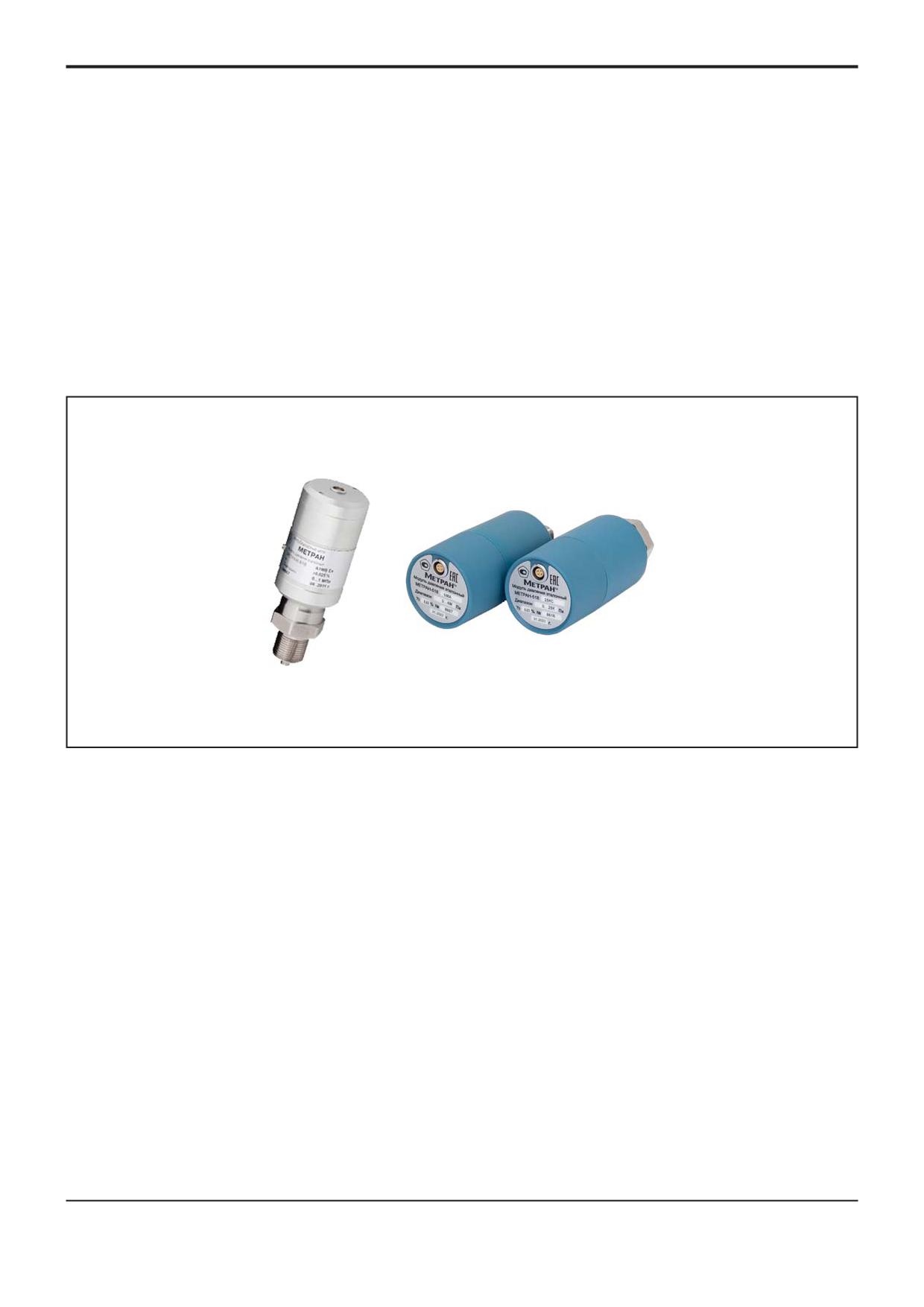

В комплект калибратора могут входить модули
- тока от ±0,0125% (для 4-20мА)
давления Метран-518 (подробнее см. описание
z Единицы измерения давления: Па, кПа, МПа, psi,
Эталонных модулей давления Метран-518).
кгс/м2, кгс/см22 мм рт.ст., мм вод.ст., мбар, бар
Функциональные возможности Метран-517:
z Взрывозащищенное (маркировка 1ExiaIIBT4X)
- калибровка приборов в условиях эксплуатации;
z Аппаратно-программный интерфейс ПК (USB)
- симуляция выходного токового сигнала датчика;
z Внесены в Госреестр средств измерений под
- возможность поверки по HART-протоколу;
№39151-12, свидетельство №46423
- автоматическое вычисление погрешности датчиков;
z ТУ 4381-061-51453097-2010
- энергонезависимый архив (до1024 результатов
EAC ТС N RU Д-RU.АД07.В.01929-19
z
измерений);
EAC TC RU C-RU.АА87.B.00289/19
- режим работы с эталонами давления (Воздух, ГПМ);
- формирование протоколов поверки датчиков давления,
технических и образцовых манометров (с помощью ПО
"Поверка СИД").
368
Калибратор Метран-517
УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ
Для обеспечения поверки или калибровки вторичных
приборов в калибраторе используется режим воспроизведения
Основными элементами калибратора являются:
сигналов. В этом режиме на соответствующем выходе
- электронный блок;
электронного блока воспроизводится значение тока или
- внешние эталонные модули давления Метран-518-Ex;
напряжения, задаваемое с помощью клавиатуры. Заданное
- источники создания давления: помпа ручная пневматическая,
значение электрических сигналов отображается в цифровой
насос ручной пневматический, пресс ручной гидравлический.
форме на ЖКИ калибратора.
Все элементы калибратора размещены в
Выбор функциональных возможностей: установка
малогабаритной сумке, удобной для транспортировки.
режимов работы, выбор диапазонов измерений, ввод данных и
Измеряемое давление, созданное источником
т.д. осуществляется с помощью 4-х основных клавиш клавиатуры
давления, подается непосредственно на эталонный модуль
электронного блока.
давления и через соединительный шланг - на поверяемый
Использование аппаратно-программного интерфейса
датчик давления (при необходимости используются переходные
ПК позволяет передавать данные калибровки с калибратора в
штуцеры). Электрический сигнал прецизионного сенсора
персональный компьютер, вести базу данных, формировать
модуля давления преобразуется в цифровой код с учетом
протоколы поверки датчиков давления, образцовых и
коэффициентов преобразования характеристики сенсора
технических манометров. Протокол поверки содержит: общие
(подробнее см. описание Эталонных модулей давления
технические сведения (тип, заводской номер, межповерочный
Метран-518).
интервал), условия поверки, технические характеристики
Цифровой код модуля, через входной разъем
(верхний предел измерений, установленный диапазон
электронного блока поступает в микропроцессор калибратора
измерений и т.д.), график изменения погрешности и параметры
и выводится на жидкокристаллический графический дисплей
поверки (см.описание программного обеспечения "Поверка
(ЖКИ) электронного блока как действительное значение
СИД").
давления, созданное источником давления в рабочей полости
Подключение
поверяемого датчика давления.
Все подключения калибратора Метран-517
Выходной электрический сигнал поверяемого
производятся с помощью клемм, расположенных в верхней
датчика через цепи защиты, предохраняющие электронную
крышке прибора.
схему блока от перегрузок, попадает на вход многоканального
АЦП, преобразующего значение измеренного электрического
сигнала в цифровой код, обрабатываемый микропроцессором.
Значение выходного электрического сигнала поверяемого
датчика отображается на ЖКИ калибратора.
В комплект поставки калибратора входит обрезиненный
чехол с ремнем для защиты элементов подключения и корпуса
калибратора от механических повреждений и возможности
освободить руки (не влияет на подключения и работу
калибратора).

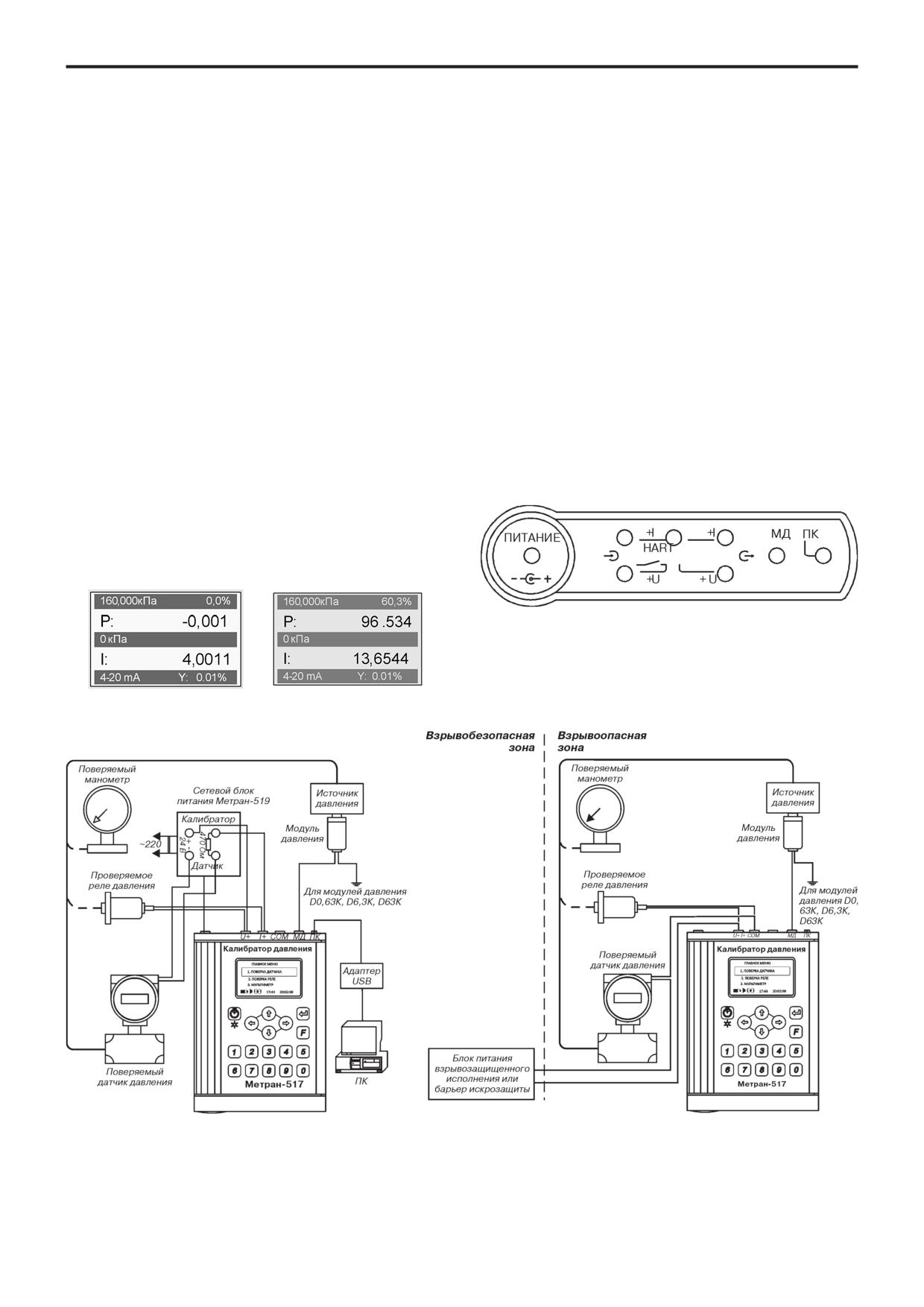

Рис.1. Схема подключения поверяемых приборов
Рис.2. Схема подключения поверяемых приборов
во взрывобезопасной зоне.
во взрывоопасной зоне.
Подключение калибратора Метран-517 к эталонным
который идет в комплекте поставки калибратора (подробнее о
модулям давления Метран-518 производится через
подключении модуля давления см. раздел Эталонные модули
электрический кабель с самозащелкивающимися разъемами,
давления Метран-518).
Калибратор Метран-517
369
ОСОБЕННОСТИ КАЛИБРАТОРА МЕТРАНH517
1. Электронный блок калибратора МетранH517
E по схеме включения в токовую петлю с внешним блоком питания.
Электронный блок калибратора выполнен в
В этом режиме калибратор подключается в измерительную
портативном корпусе из алюминия, на лицевой поверхности
цепь с внешним источником питания вместо датчика давления
которого размещены клавиатура и жидкокристаллический
(любого др. 2Eх проводного датчика) и имитирует его работу
индикатор (ЖКИ), на верхней крышке расположены клеммы для
воспроизведением соответствующих выходных сигналов в
подключения к измеряемым (воспроизводимым) электрическим
измерительную цепь. Такой режим позволяет проверить линии
сигналам, разъемы для подключения внешнего эталонного
связи между устройствами и работу вторичных приборов.
модуля давления, блока электропитания и адаптера USB, на
9. Наглядность показаний
нижней крышке блока E пробка батарейного отсека.
Высота символов измеряемых значений давления и
2. Взрывозащищенное исполнение калибратора
тока 8 мм. Подсветка ЖКИ. Представление информации обо всех
МетранH517
параметрах (в т.ч. о дате, времени, состоянии аккумулятора) в
Калибратор МетранE517 и модули МетранE518 по
пять строк.
заказу изготавливаются во взрывозащищенном исполнении.
Отображение измерений на ЖКИ калибратора в
Это позволяет использовать калибратор МетранE517Ех во
режимах:
взрывоопасных зонах помещений и наружных установках
Аналоговый (токовый
HART (цифровой выходной
согласно маркировке взрывозащиты 1ExiaIIBT4X.
выходной сигнал датчика)
сигнал датчика по
Внимание: эксплуатация модулей давления
HARTEпротоколу)
МетранE518Ех во взрывоопасных зонах допускается только
совместно с калибратором давления МетранE517Ех.
3. Реализованы все виды давлений
Модули давления в составе калибратора МетранE517
обеспечивают измерение избыточного давления, абсолютного
давления, разрежения, давленияEразрежения, что позволяет
использовать калибратор для поверки всех типов датчиков
давления.
В закрашенных строках E ВПИ, НПИ, выбранные
4. Диапазоны измерений
единицы давления, текущий % от ВПИ, выходной сигнал
Максимальное значение измеряемого давления
(аналоговый или HART) и погрешность поверяемого датчика.
60 МПа. Минимальное значение давления/разрежения
В не закрашенных строках E значение измеряемого модулем
±400 Па (обеспечивает поверку многих датчиков разности
давления и значение выходного сигнала (ток в "Аналоговом"
давлений, работающих в системах измерений расхода). Для
или давление в "HART" режиме) поверяемого датчика.
создания малых значений давлений предназначена помпа
10. Режим работы "С эталоном" давления (без
ПE0,04 (разрешение 1 Па!).
модулей)
Максимальное значение измеряемого напряжения
При необходимости (например, поверка датчиков с
50 В. Это позволяет использовать калибратор для проверки
±0,05E0,06% и др.) калибратор МетранE517 может работать
блоков питания и др.
совместно с более точными эталонами давления серии
5. Различные варианты комплектации по
МетранE500 Воздух, грузопоршневыми манометрами и др. Для
диапазонам и погрешности измерений
этого в калибраторе имеется режим "С эталоном". Пользователь
Калибратор имеет множество исполнений по
вводит в калибратор ряд нагружения, воспроизводимого
погрешности измерений давления, тока, видам и диапазонам
внешним эталоном и параметры эталона. Калибратор измеряет
давлений. Возможны любые варианты комплектации
выходной сигнал датчика (аналоговый или по HARTEпротоколу),
калибратора.
рассчитывает давление внешнего эталона с учетом поправок
6. Возможность поверки высокоточных датчиков
и погрешность поверяемого датчика. Результаты измерений
давления
наглядно представлены на ЖКИ калибратора. Параметры
С помощью калибратора МетранE517 с погрешностью
используемого эталона, поправки и результаты можно
±0,0125% в диапазоне 4E20 мА (код "1") и модулей МетранE518
сохранить в память калибратора.
с погрешностью ±0,02% (код "А") можно поверять датчики
11. Повышение надежности
давления с погрешностью ±0,065% (Rosemount 3051S и др.)
Подключение модуля МетранE518 к калибратору
с метрологическим запасом 1:2 (при поверке по аналоговому
осуществляется с помощью электрического кабеля с
выходному сигналу) или 1:3 (по HARTEпротоколу)!
самозащелкивающимися разъемами, с одной стороны кабель
7. Работа по HARTHпротоколу
с помощью такого разъема подключается к модулю, с другой E
Калибратор обеспечивает визуализацию выходного
к калибратору. Это повышает надежность соединений кабеля
сигнала датчика по HARTEпротоколу, подстройку нуля и
с модулем, с электронным блоком, упрощает и ускоряет
пределов измерений поверяемого датчика. Это позволяет
подключение модулей давления к калибратору. Калибратор
выполнять поверку и калибровку датчиков с выходным сигналом
(электронный блок) имеет прочный алюминиевый корпус.
по HARTEпротоколу без использования HARTEкоммуникатора и
Для повышения защиты элементов подключения и корпуса
т.п. устройств.
калибратора от механических повреждений и возможности
8. Возможности калибратора в режиме
освободить руки в комплект поставки входит чехол с ремнем
воспроизведения силы постоянного тока
(не влияет на подключения и работу калибратора).
Калибратор позволяет воспроизводить силу
12. Программное обеспечение "Поверка СИД"
постоянного тока двумя способами:
Автоматизирует процесс поверки (калибровки) средств
E воспроизведение силы постоянного тока по схеме питания от
измерений давления, в т.ч. передачу данные из калибратора в
собственного источника для поверки вторичных приборов и т.п.;
ПК, ведение базы данных, формирование протоколов поверки
(калибровки) датчиков давления, образцовых и технических
манометров в соответствии со всеми требованиями методик и
ГОСТEов на их поверку (описание см. в разделе "Программное
обеспечение "Поверка СИД").
370
Калибратор Метран-517
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ
Диапазоны измерений давления
Таблица 1
Диапазоны
Предельно-
Код модуля
измерений модуля
Поддиапазоны измерений давления, МПа
допускаемое
давления
давления, МПа
давление, МПа
Избыточное давление
2,5К
0-0,0025
0-0,0016
0-0,0025
0,0035
6,3К
0-0,0063
0-0,004
0-0,0063
0,0085
25К
0-0,025
0-0,01
0-0,016
0-0,025
0,035
160К
0-0,16
0-0,04
0-0,063
0-0,1
0-0,16
0,22
1М
0-1,0
0-0,25
0-0,4
0-0,63
0-1,0
1,4
6М
0-6,0
0-1,6
0-2,5
0-4,0
0-6,0
8
25М
0-25
0-10
0-16
0-25
35
60М
0-60
0-40
0-60
70
Избыточное давление, разрежение, давление-разрежение
±0,00125
±0,002
±0,00315
±0,0063
D6,3К1
±0,0063
0,009
0-0,001
0-0,0016
0-0,0025
0-0,004
0-0,0063
±0,0125
±0,02
±0,0315
±0,063
D63К1
±0,063
-0,063-0,0
-0,04-0
-0,025-0
0,09
0-0,01
0-0,016
0-0,025
0-0,04
0-0,063
-0,1-0
-0,1-0,15
D160К
±0,05
-0,1-0,06
-0,1-0,15
0,22
0-0,16
0-0,04
0-0,063
0-0,1
0-0,16
-0,1-0,9
-0,1-0,3
-0,1-0,53
-0,1-0,9
D1М
1,4
0-1,0
0-0,25
0-0,4
0-0,63
0-1,0
-0,1-2,4
-0,1-1,5
-0,1-2,4
D2,5М
3,5
0-2,5
0-1,6
0-2,5
Абсолютное давление
А160К
0-0,16
0-0,025
0-0,04
0-0,06
0-0,1
0-0,16
0,22
А1М
0-1,0
0-0,25
0-0,4
0-0,6
0-1
1,4
А6М
0-6,0
0-1,6
0-2,5
0-4,0
0-6,0
8
Примечания:
1. С одним электронным блоком может работать произвольное количество внешних модулей давления.
2. Для обеспечения минимальной погрешности поверки (калибровки) датчиков давления диапазон измерений каждого
сменного эталонного модуля разбит на 2E12 поддиапазонов (в зависимости от модуля), при этом допускаемая основная приведенная
погрешность измерения давления нормируется от выбранного поддиапазона измерений.
3. Для всех модулей возможен ввод пользователем нестандартных диапазонов в пределах работы модуля, при этом калибратор
будет выполнять измерение выходного сигнала датчика и автоматический расчет погрешности датчика в введенном диапазоне, но
для нормирования погрешности внешнего модуля будет выбираться его ближайший (более широкий) стандартный поддиапазон.
4. Модули Метран-518 с кодами D6,3K1 и D63K1 являются модернизированным исполнением модулей Метран-518 с кодами
D6,3K и D63K (выпуск которых был прекращен в 2022 г.)
Погрешности измерений давления
Таблица 2
Код модуля
Диапазоны
Минимальный
Пределы допускаемой основной приведенной погрешности γ
давления
измерений
поддиапазон1)
% поддиапазона измерений модуля 1), не более (А-G-коды погрешностей)
модуля
измерений
А
B
C
D
E
F
G
давления, МПа
модуля, МПа
Модули избыточного давления/ давления-разрежения
2,5К
0-0,0025
0-0,0016
±0,04%
±0,05%
±0,06%
±0,1%
6,3К
0-0,0063
0-0,004
25К
0-0,025
0-0,01
±0,03%
±0,04%
±0,05%
±0,06%
160К
0-0,16
0-0,04
1М
0-1,0
0-0,25
±0,02%
±0,025%
±0,03%
±0,04%
±0,05%
±0,06%
6М
0-6,0
0-1,6
25М
0-25
0-10
60М
0-60
0-40
±0,025%
±0,03%
±0,04%
±0,05%
±0,06%
Калибратор Метран-517
371
Продолжение таблицы 2
Код модуля
Диапазоны
Минимальный
Пределы допускаемой основной приведенной погрешности γ
давления
измерений
поддиапазон1)
% поддиапазона измерений модуля 1), не более (А-G-коды погрешностей)
модуля
измерений
А
B
C
D
E
F
G
давления, МПа
модуля, МПа
Модули избыточного давления, разрежения, давления-разрежения2
D6,3К1
±0,0063
0-0,001
±0,04%
±0,05%
±0,06%
±0,1%
(±0,05%)2)
(±0,06%)2)
(±0,1%)2)
(±0,15%)2)
D63К1
±0,063
0-0,01
D160К
-0,1-0,15
0-0,04
0-0,16
±0,02%
±0,025%
±0,03%
±0,04%
±0,05%
±0,06%
D1М
-0,1-0,9 0-1,0
0-0,25
D2,5М
-0,1-2,4 0-2,5
0-1,6
Модули абсолютного давления
А160К
0-0,16
0-0,025
±0,025%
±0,03%
±0,04%
±0,05%
±0,06%
±0,1%
3), 4)
3), 4)
3)
3)
А1М
0-1,0
0-0,25
±0,025%
±0,03%
±0,04%
±0,05%
±0,06%
±0,1%
А6М
0-6,0
0-1,6
1) Все поддиапазоны модулей указаны в табл.1.
2) Погрешность в поддиапазонах избыточного давления указана без скобок, в скобках указана погрешность в поддиапазонах
давленияEразрежения.
3) Погрешность ±0,06% в поддиапазоне 0E25 кПа.
4) Погрешность ±0,04% в поддиапазоне 0E40 кПа.
Примечание: с одним калибратором допускается приобретение различных комбинаций модулей давления по диапазонам
измерений и погрешности.
Основная погрешность измерений давления включает нелинейность, вариацию и повторяемость.
Диапазоны и погрешности измерений (воспроизведений) электрических сигналов
Таблица 3
Код погрешности
Параметр
Диапазон
Предел допускаемой основной
погрешности, не более
В режиме измерения
Ток, мА1)
0-22
±(0,0075% ИВ+0,0005 мА)2)
0-1
±(0,02% ИВ+0,0001 В)
Напряжение, В
1
0-50
±(0,04% ИВ+0,002 В)
В режиме воспроизведения
Ток, мА
0-22
±(0,02% ИВ+0,001 мА)
Напряжение, В
0-1
±(0,02% ИВ+0,0002 В)
В режиме измерения
Ток, мА
0-22
±(0,0075% ИВ+0,001 мА)2)
0-1
±(0,02% ИВ+0,0001 В)
Напряжение, В
2
0-50
±(0,04% ИВ+0,002 В)
В режиме воспроизведения
Ток, мА3)
0-22
±(0,02% ИВ+0,001 мА)
Напряжение, В
0-1
±(0,02% ИВ+0,0002 В)
ИВ E значение измеряемой (воспроизводимой) величины.
1) Калибратор МетранE517 позволяет измерять выходные сигналы датчиков давления 0E5, 5E0, 4E20, 20E4 мА.
2) Пределы допускаемой основной погрешности в диапазоне температур от 10 до 35°С.
3) В режиме воспроизведения тока допускается подключать калибратор по схеме питания от собственного источника тока
или по схеме включения в токовую петлю с внешним блоком питания.
Примечание: калибратор взрывозащищенного исполнения позволяет воспроизводить токовый сигнал только по схеме
включения в токовую петлю с внешним блоком питания (описание режима см. "Особенности калибратора МетранE517 и модулей
МетранE518" в данном разделе).
372
Калибратор Метран-517
КОМПЛЕКТ ПОСТАВКИ
Пределы допускаемой дополнительной
погрешности, вызванной изменением температуры
окружающего воздуха:
В комплект поставки калибратора МетранH517
E от температуры (20±2)°С на каждые 10°С, %:
входят:
в режиме измерения давления ±0,5γ;
E электронный блок
1 шт.
в режимах измерения напряжения и воспроизвеE
E электрический кабель для подключения
дения тока, напряжения ±0,5δ;
для модуля давления
1 шт.
E от 0 до 10°С и от 35 до 50°С в режиме измерения тока ±0,5δ;
E модули давления МетранE518
по заказу
γ E предел основной допускаемой приведенной погрешности,
E источники создания давления
по заказу
δ E предел основной допускаемой относительной погрешности.
E блок аккумуляторов для калибратора
Степень защиты от воздействий пыли и воды:
Метран-517-Ех взрывозащищенного
E электронного блока калибратора МетранE517 E IP54;
исполнения
1 шт.
E всех эталонных модулей МетранE518 E IP54.
E электрический кабель для
Масса калибратора Метран-517 без источников
подключения калибруемого прибора
1 шт.
создания давления и модулей не более 2 кг.
E сетевой блок питания МетранE519
1 шт.1)
Средний срок службы калибратора E не менее 8 лет.
E комплект монтажных частей (пневмошланги
Число разрядов для индикации параметров:
штуцеры, уплотнительные кольца 2)
1 комплект
E 6 десятичных разрядов E индикация давления, тока и
E паспорт
1 экз.
напряжения (в диапазоне 0E1 В);
E руководство по эксплуатации МетранE517
1 экз.
E 5 десятичных разрядов E индикация напряжения в диапазоне
E руководство по эксплуатации МетранE518
1 экз.
0E50 В.
E свидетельство о поверке
1 экз.
Питание калибратора МетранE517 E от сетевого блока
E методика поверки
1 экз.
питания МетранE519 или от встроенных аккумуляторов.
E опции
по заказу
Мощность, потребляемая электронным блоком от
E сумка
1 шт.
сетевого блока, не более:
1) Сетевой блок питания МетранE519 обеспечивает питание
E 1,2 Вт E в режиме измерения;
калибратора, питание поверяемых датчиков напряжением 24 В.
E 1,3 Вт E в режиме воспроизведения;
2) Для подключения модулей МетранE518 к источникам
E 6 Вт E при зарядке блока аккумуляторов.
давления.
Входное сопротивление электронного блока:
E не менее 10 МОм E при измерении напряжения;
ОПЦИЯ
E не более 20 Ом E при измерении тока.
1. Аппаратно-программный интерфейс для Метран-5171).
ПОВЕРКА
2. Дополнительный блок аккумуляторов для калибратора
Метран-517-Ех взрывозащищенного исполнения (по чертежу
Периодичность поверки E 1 раз в год.
1594.130.00)..
Госповерка в качестве эталона в соответствии с МИ
3. Штуцеры переходные, быстросъемные соединения,
1595.000.00 "Калибратор давления портативный Метран-517".
стойки, коллекторы для подключения поверяемых датчиков с
различными резьбами к источнику создания давления, стойки,
УСЛОВИЯ ЭКСПЛУАТАЦИИ
коллекторы и др.2)
Температура окружающего воздуха от 0 до 50°С.
1) В комплект поставки входит адаптер USB, кабель для
Относительная влажность от 30 до 80% при 25°С.
подключения калибратора к ПК, программное обеспечение
Атмосферное давление от 84 до 106,7 кПа.
"Поверка СИД" (описание см. в разделе программное
обеспечение "Поверка СИД"). Для заказа аппаратно-
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
программного интерфейса для Метран-517 следует указать
заводской номер (калибратор остается у пользователя).
Гарантийный срок эксплуатации 12 месяцев с даты
2) Информацию см. в разделах "Быстросъемное соединение
ввода в эксплуатацию или 18 месяцев с даты изготовления, в
БС-70", "Средства коммутации и установки приборов, ЗИП".
зависимости от того, какой из данных периодов истекает раньше.
ТЕХНИЧЕСКИЙ СЕРВИС
АО "ПГ "Метран" осуществляет следующие виды работ:
1. Профилактические работы:
E проверка герметичности, работоспособности;
E устранение дефектов;
E определение метрологических характеристик.
2. Средний или сложный ремонт в короткие сроки.
3. Калибровкамодулейдавления, погрешностькоторых
больше допускаемой основной погрешности.
4. Поверка.
Калибратор Метран-517
373
ПРИМЕР ЗАПИСИ ОБОЗНАЧЕНИЯ ВЗРЫВОЗАЩИЩЕННОГО ИСПОЛНЕНИЯ КАЛИБРАТОРА ДАВЛЕНИЯ МЕТРАНH517-EX
ПРИ ЗАКАЗЕ
ВЗРЫВОЗАЩИЩЕННОЕ ИСПОЛНЕНИЕ:
МетранH517HEx H 1 H S
1
2
3
1. Модель. Для модели калибратора во взрывозащищенном исполнении к модели добавляется код "Ех".
2. Код погрешности измерений (воспроизведений) электрических сигналов (см.табл.3).
3. Код "S" аппаратноEпрограммного интерфейса для МетранE517 в составе: адаптер USB, кабели для подключения калибратора к ПК,
программное обеспечение"Поверка СИД" (описание см. в разделе программное обеспечение "Поверка СИД").
Отсутствие кода E поставка без аппаратноEпрограммного интерфейса.
Примечания:
1. Дополнительные внешние модули давления Метран-518 (см. табл. 1 и 2) и источники создания давления (см. табл. 4) указываются
в отдельных строках после заказа базового комплекта калибратора Метран-517. Информацию о порядке заказа внешних модулей
давления Метран-518 и источников создания давления см. в соответствующем разделе каталога.
2. При заказе в отдельных строках указываются (если не требуются, не указывать):
E опции "Штуцеры переходные" и др. (см.раздел каталога "Средства коммутации и установки приборов, ЗИП", "Быстросъемное
соединение БСE70");
E дополнительный блок аккумуляторов для калибратора МетранE517Ех взрывозащищенного исполнения.
3. Возможен заказ электронного блока МетранE517-ЕХ как самостоятельного изделия (без модулей и источников создания давления)
для использования в качестве цифрового миллиамперметра/вольтметра и прецизионного генератора тока/напряжения при поверке,
регулировке различных вторичных приборов и преобразователей.
4. Модули давления Метран-518-ЕХ взрывозащищенного исполнения могут быть заказаны и использоваться в опасных зонах только
совместно с калибратором Метрна-517-ЕХ.
РЕКОМЕНДАЦИИ ПО ВЫБОРУ ИСТОЧНИКОВ ДАВЛЕНИЯ ВЗРЫВОЗАЩИЩЕННОГО ИСПОЛНЕНИЯ
Таблица 4
Модель
Код модуля давления
источника
2,5К
6,3К
25К
160К
1М
6М
25М
60М
D6,3К1
D63К1
D160К
D1М
D2,5М
А160К
А1М
А6М
П-0,041)
z
z
z
z
П-0,25М1)
z
z
z
z
z
z
z
z
Н-2,5М1)
z
z
z
z
z
Н-2,5УМ1)
z
z
z
z
z
z2)
z
z
z
z
z
z
z
z2)
П-701)
z
z
z
z
1) Источники давления поставляемые при заказе взрывозащищенного исполнения.
2) В диапазоне до 2,5 МПа - Н-2,5УМ, в диапазоне более 2,5 МПа - П-70.
Информацию об источниках давления см. в соответствующем разделе данного каталога.
Вниманию заказчиков! Поверяемые приборы и эталонные модули давления с диапазоном измерений до 25 кПа
чувствительны к давлению перегрузки и их метрологические характеристики после воздействия давления Рвх > Рдоп.(см. табл.1)
могут ухудшиться. При использовании источников создания давления, например, ручного насоса НE2,5М и т.п., возможно одним
резким нажатием рычагов насоса превысить предельноEдопускамое значение. Помпы ПE0,04, ПE0,25М это исключают.
374
Калибратор Метран-517

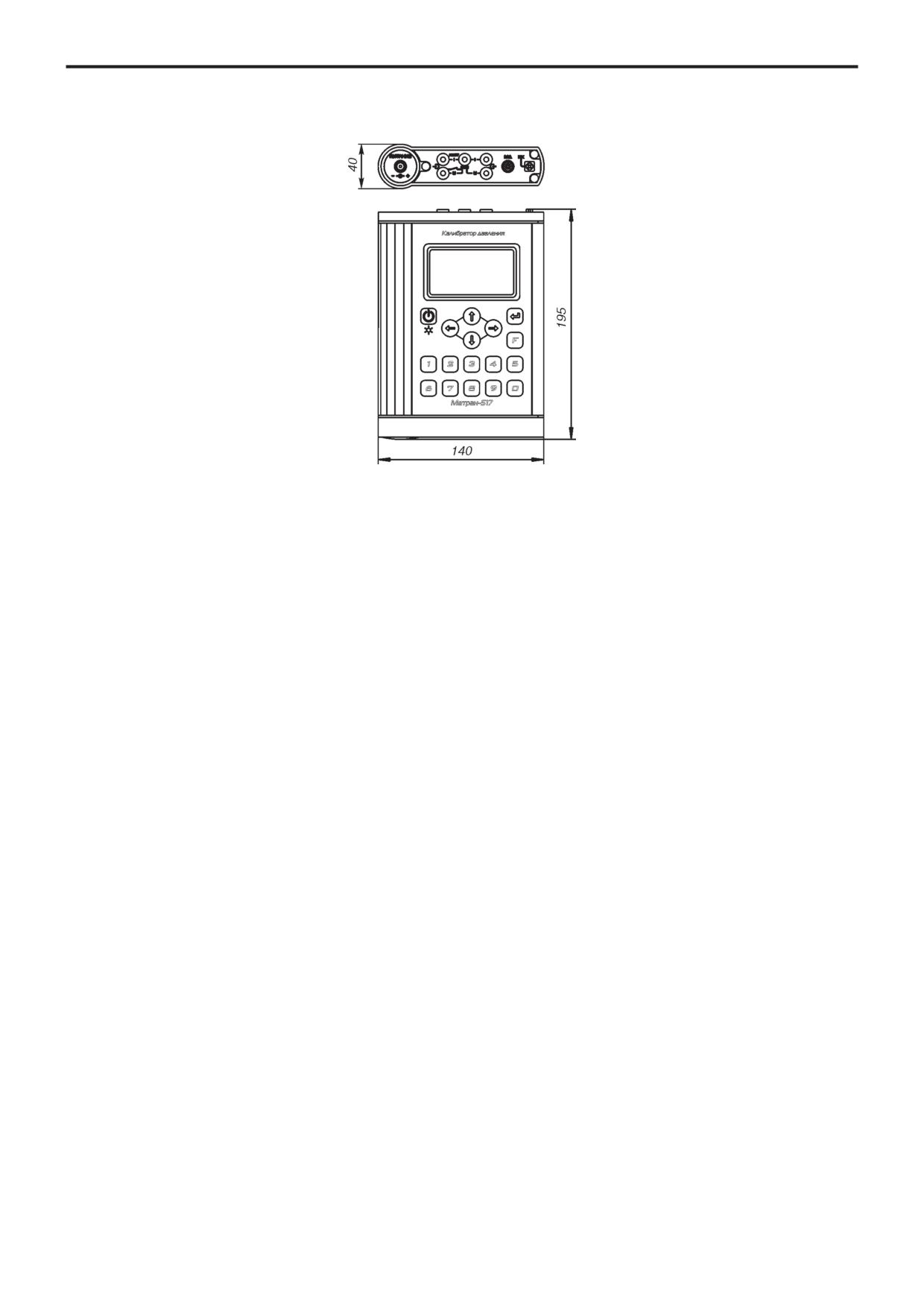

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Рис.1. Электронный блок.
Габаритные и присоединительные размеры внешних модулей давления Метран-518 см. соответствующий раздел с
описанием эталонных модулей давления Метран-518
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ "ПОВЕРКА СИД"
Программное обеспечение "Поверка СИД" универсальное. Оно работает с калибраторами давления серии Метран,
контроллерами давления, мультиметрами. Описание см. в разделе Программное обеспечение "Поверка СИД".
Модули давления Метран-518
375
Эталонные модули давления
Метран-518 (-Ех)
z Диапазоны измерений:
Эталонный модуль давления предназначен для
- изб. давление от 0…0,4 кПа до 0…60 МПа;
точного измерения и непрерывного преобразования
- новый диапазон 0-160 МПа;
значений абсолютного и избыточного давления,
- абс. давление от 0…25 кПа до 0…6 МПа;
разрежения, давления-разрежения при поверке и
- давление-разрежение;
калибровке различных приборов давления, погрешность
от ±0,63кПа до -0,1…2,5 МПа;
которых ±0,065% и более.
- разрежение от 0…-0,630 до 0…-100 кПа
Модуль давления Метран-518 может
z Погрешность измерений ±0,02…0,1% ВПИ
применяться в качестве:
- цифрового манометра при подключении к компьютеру
z Единицы измерения давления: Па, кПа, МПа,
через адаптер USB. Управление работой модуля,
psi, кгс/м2, кгс/см2, мм рт.ст., мм вод.ст., мбар,
регистрация показаний и формирование протоколов
бар
поверки производится с помощью ПО «Поверка СИД»;
z Общепромышленное и взрывозащищенное
- рабочего эталона давления в составе калибраторов
с маркировкой (1ExiaIIBT4X), опция
давления Метран-517 или Метран-520;
обезжиривания
- рабочего эталона для поверки и калибровки средств
z Степень защиты от пыли и воды IP54
измерений давления кислородного исполнения (опция
z Аппаратно-программный интерфейс ПК (USB)
«Обезжиривание»);
z Госреестр средств измерений № 39152-12
- рабочего эталона давления при работе во взрыво-
z ТУ 4381-061-51453097-2010
опасных зонах помещений и наружных установок с
EAC TC N RU Д-RU.АД07.В.01922
z
маркировкой 1ExiaIIBT4X (опция взрывозащищенное
EAC TC RU C-RU.АА87.B.00289/19
исполнение, только с калибратором Метран-517-Ех).
