СОДЕРЖАНИЕ

ДАТЧИКИ ДАВЛЕНИЯ

Глоссарий

Сводная таблица датчиков давления

Датчики давления

Метран-150

МетранE75

Малогабаритные и экономичные датчики давления

МетранE55

МетранE55 для специальных применений

Таблица соответствия пределов измерений датчиков

МетранE100 и МетранE150

Дополнительное оборудование

Кабельные вводы

Переходники

Клапанные блоки Метран

Сужающие устройства для расходомеров по ГОСТ 8.586E2005

Сосуды конденсационные СК, уравнительные СУ, разделительные СР

104

Опросные листы и листы параметров настройки

Датчики Метран-150, Метран-75, Метран-55

109

Датчик МетранE55 для специальных применений

110

Сужающие устройства по ГОСТ 8.586E2005

111

ДАТЧИКИ ТЕМПЕРАТУРЫ

Глоссарий

114

Рекомендации по выбору и установке датчиков температуры

115

Датчики температуры. Сводная таблица

117

Первичные преобразователи температуры. Сводная таблица

118

Измерительный преобразователь Метран-2700

119

Интеллектуальные датчики температуры Метран

Преобразователи температуры Метран-281, Метран-286, Метран-288

127

Микропроцессорные датчики температуры Метран

Термопреобразователи с унифицированным выходным сигналом

Метран-2700

138

Аналоговые датчики температуры Метран

Термопреобразователи с унифицированным выходным сигналом

ТХАУ Метран-271, ТСМУ Метран-274, ТСПУ Метран-276

155

Первичные преобразователи Метран

Классы допуска термопреобразователей сопротивления

165

Термопреобразователи сопротивления Метран-2000

166

Классы допуска преобразователей термоэлектрических

178

Термоэлектрические преобразователи Метран-2000

179

Защитные гильзы

Защитные гильзы 2000

201

Узлы и детали к датчикам температуры

Классическая линейка защитных гильз

217

Штуцер передвижной

223

Монтажные комплекты кабельного ввода

224

Бобышки

227

Шайбы

228

Опросные листы

Датчики температуры

229

РАСХОДОМЕРЫ

Счетчики-расходомеры массовые

МетранE360М

231

Опросный лист

266

Расходомеры электромагнитные

Метран-370М

267

Опросный лист

289

Вихревые расходомеры

Метран-390М

290

Вихреакустические расходомеры

Вихреакустические преобразователи расхода

291

Метран-300ПР

293

Опросный лист

304

Метран-305ПР

305

Опросный лист

313

Запасные части

314

Опросный лист

316

Узлы учета

Теплосчетчик

Метран-400

317

Опросный лист

321

Комплекс учета энергоносителей

ТЭКОН-20К

322

Опросный лист

330

ТЭКОН-19

333

Опросный лист

334

Опросный лист для заказа диспетчерского программного

комплекса "Искра"

338

УРОВНЕМЕРЫ

Уровнемер Метран-740

339

Выносные разделительные мембраны 1199

347

МЕТРОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ

Сводная таблица калибраторов (модулей) давления Метран

354

Портативные калибраторы и эталонные модули

Калибратор МетранE520

356

Калибратор МетранE517 (общепромышленное и взрывозащищенное исполнения)

367

Модули давления МетранE518 (общепромышленное и взрывозащищенное исполнения)

375

МетранE501EПКДEР

381

Эталоны давления пневматические

Пневматические калибраторы давления серии МетранE500 Воздух

389

Программное обеспечение "Поверка СИД"

Специализированное программное обеспечение для автоматизации процесса поверки

(калибровки) датчиков давления и манометров

398

Вспомогательное оборудование

Системы питания эталонов пневматические и блоки подготовки воздуха

405

Средства коммутации и установки приборов (быстросъемное соединение, штуцеры,

шланги, стойки, метрологический стол), ЗИП

407

Источники создания давления (насосы, помпы, прессы)

412

Метрологические стенды

Метрологические лаборатории

414

Метрологические установки и стенды для поверки, калибровки и ремонта приборов давления . . 416

Метрологические стенды для поверки, калибровки, ремонта приборов температуры

420

Метрологические стенды для поверки/калибровки газоанализаторов

424

Метрологические стенды для поверки/калибровки приборов уровня

427

Стенды и комплекты оборудования для учебных заведений и центров повышения

квалификации

428

Сервисные услуги

Услуги по поверке и ремонту эталонов давления,

электрических калибраторов и прецизионных датчиков давления

430

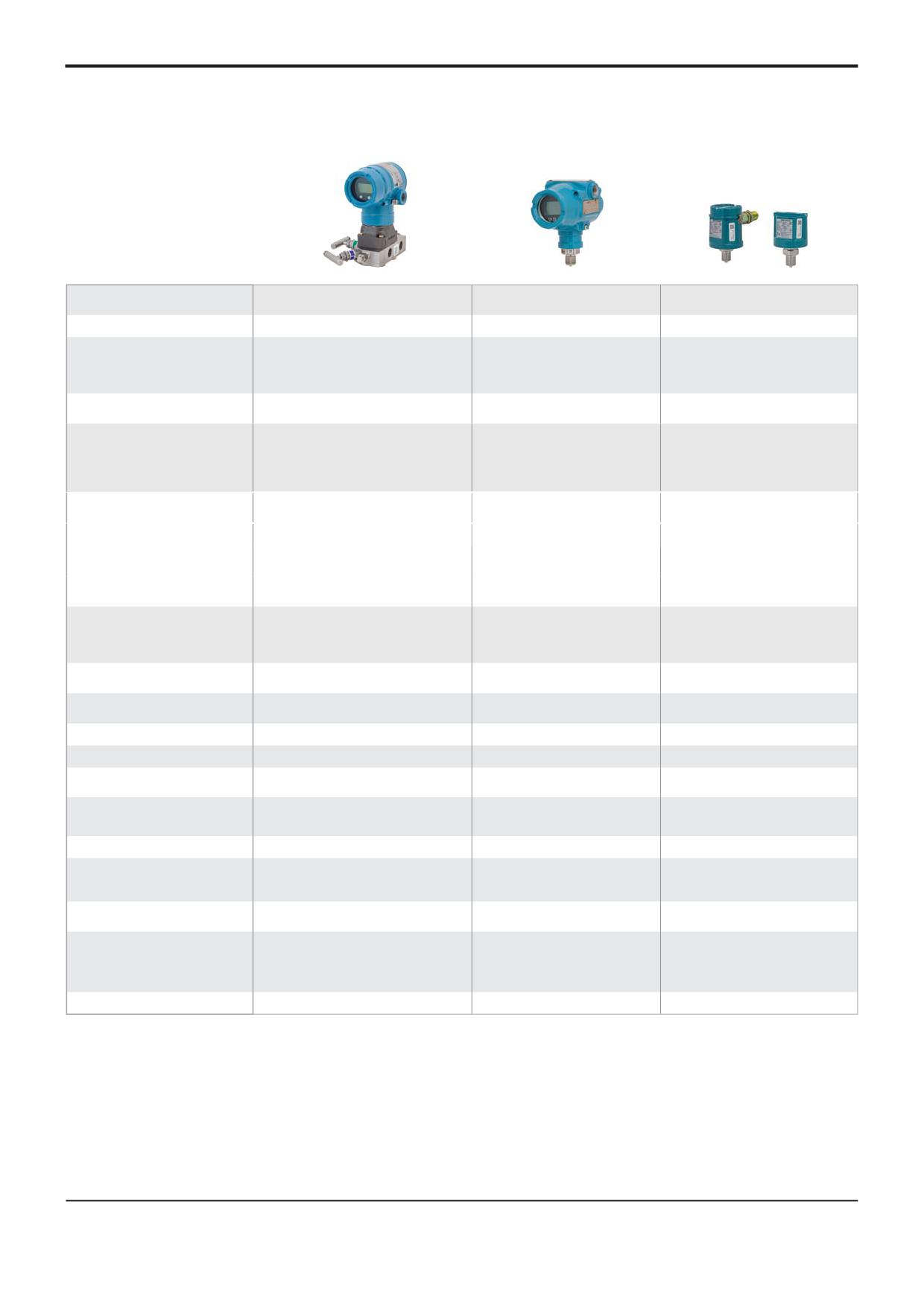

Сводная таблица датчиков давления

Сравнительные

Метран-150

Метран-75

Метран-55

характеристики

Технические условия

ТУ 4212-022-51453097-2006

ТУ 4212-023-51453097-2010

ТУ 4212-009-12580824-2002 (МП)

Разность давлений

Избыточное/Разрежение

Измеряемые (вычисляемые)

Избыточное/Разрежение

Абсолютное

параметры

Абсолютное

ВГД разности давлений/

13,789/68,9

-/40

-/100

избыточного давления, МПа

Температура окружающей

среды, °С

базовый диапазон

от -40 до 85

от -40 до 70

опция

от -60 до 85

от -51 до 85

Температура измеряемой

среды, °С

базовый диапазон

от -60³⁾ до120

от -40 до121

от -40 до 70

с клапанным блоком или

от -60³⁾ до 149

фланцем уровня

в сборе с выносными разде-

от -75 до 370

лительными мембранами

±0,075 (опция)

±0,15 (опция)

Основная приведенная

±0,075

±0,1 (опция)

±0,25 (опция)

погрешность, %

±0,2 (опция)

±0,5

Диапазон перенастройки

100:1

20:1

10:1

пределов измерений

50:1

Гарантийный срок

36 месяцев

эксплуатации

(5 лет - опция)

Долговременная стабильность

1 год

Минимальное время отклика

100 мс

160 мс

500 мс

Материал мембраны

Нерж.сталь 316L

Титановый сплав

4-20 мА

Выходной сигнал

4-20 мА/HART

0-5 мА

Степень пылевлагозащиты

IP66

IP65

Exia

Виды исполнений по

Exib

взрывозащите

Exd

Опция “Заводская сборка с

есть

клапанным блоком”

Решения для измерения

Первичные элементы

расхода

Самодиагностика

Диагностика

Самодиагностика

при старте

Интервал между поверками

5 лет / 6 лет²⁾

3 года/5 лет²⁾

3 года

¹⁾ Обеспечивается типом кабельного ввода.

²⁾ В соответствии с сертификатом об утверждении типа.

³⁾ При условии заказа опции морозостойкости

МетранH150

Датчики давления

МетранH150

z Измеряемые среды: жидкости, в том числе

Датчики давления Метран-150 предназначены для

нефтепродукты; пар, газ, газовые смеси

непрерывного преобразования в унифицированный

z Диапазоны измеряемых давлений:

токовый выходной сигнал и/или цифровой сигнал в

минимальный 0 - 0 , 125 кПа;

стандарте протокола HART входных измеряемых

максимальный 0 - 68 МПа

величин: избыточного давления, абсолютного

z Выходной сигнал:

давления, разности давлений, давления) разрежения,

4 - 20 мА с HART-протоколом;

гидростатического давления (уровня).

z Основная приведенная погрешность

до ± 0,065%; опция до ± 0,2%

Управление параметрами датчика:

z Диапазон температур окружающей среды

E с помощью клавиатуры и ЖКИ (внешние и внутренние

от - 40 до 85°С; от - 60 до 85°С (опция)

кнопки);

z Перенастройка диапазонов измерений

E с помощью HARTEкоммуникатора или с помощью AMS;

до 100:1

E удаленно с помощью программных средств АСУТП.

z Соответствие стандарту функциональной

безопасности ГОСТ РМЭК 61508 - SIL2 (SIL 3 - при

Преимущества датчика:

резервировании)

- улучшенный дизайн и компактная конструкция;

z Гарантийный срок эксплуатации - до 5 лет

- поворотный электронный блок и ЖКИ;

z Интервал межу поверками - 5 / 6 лет

- высокая перегрузочная способность;

z Сейсмостойкость 9 баллов по шкале M SK- 64

- защита от переходных процессов;

Внесены в Госреестр средств измерений

- внешняя кнопка установки "нуля" или кнопки аналоговой

под № 32854- 13 , ТУ 4212 - 022 - 51453097 - 2006

настройки "нуля" и "диапазона";

- непрерывная самодиагностика.

МетранH150

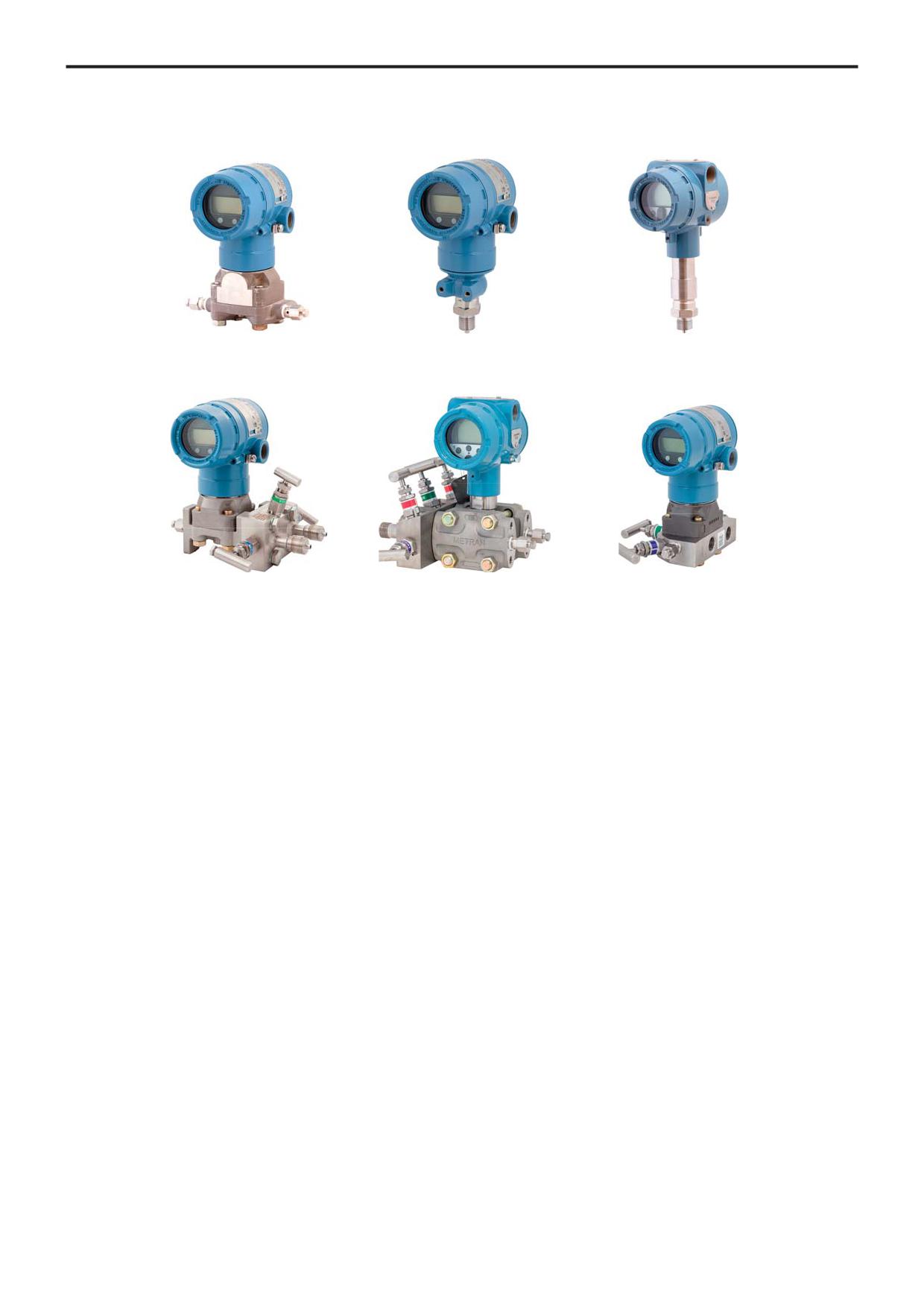

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

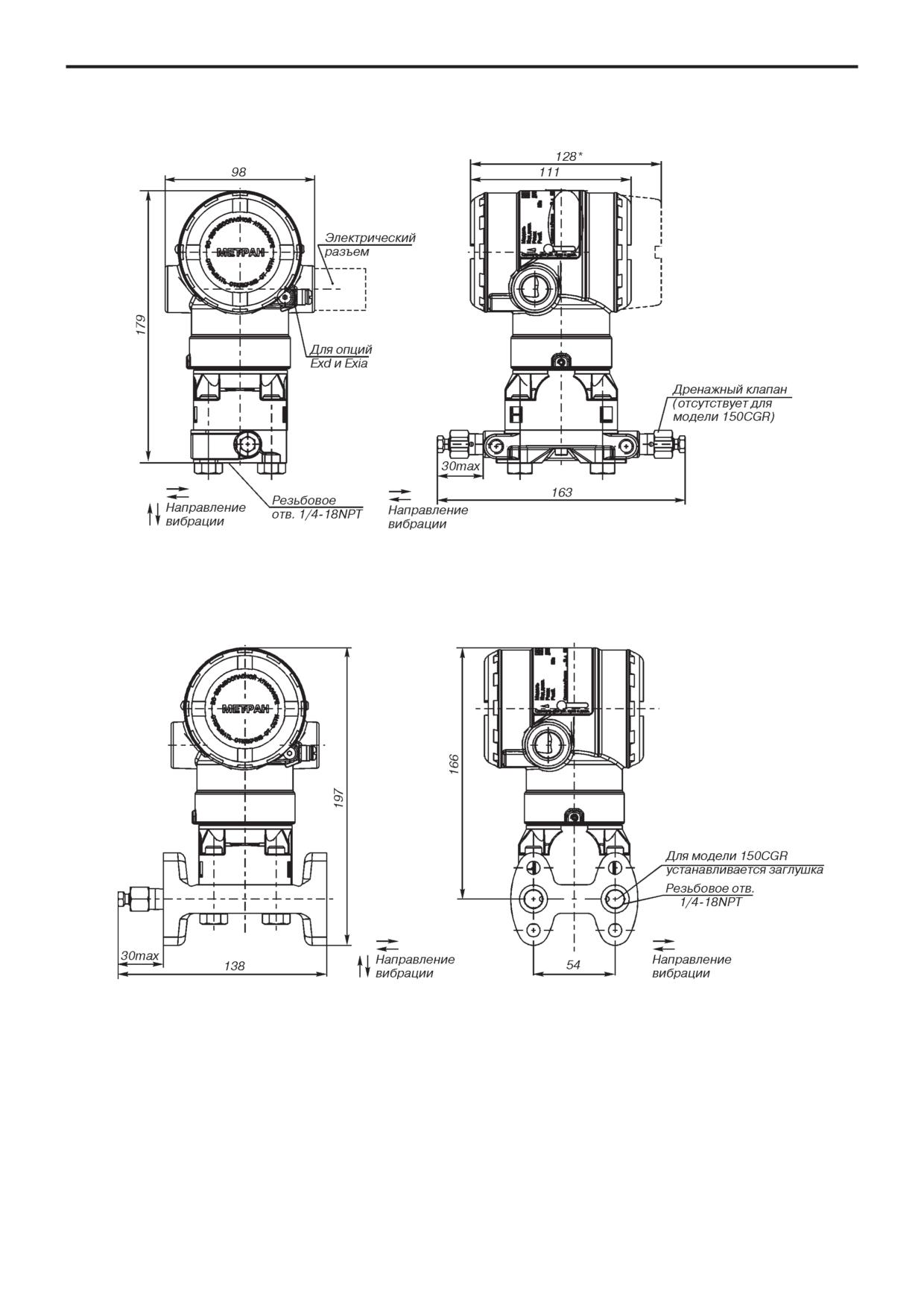

150CDR с фланцем Coplanar

150TGR, 150TAR

150ТG, 150ТА

150CGR, 150CDR

150CG, 150CD

150CDR с клапанным

с традиционным фланцем и

блоком 105 с боковым

клапанным блоком

подключением

Рис.1.

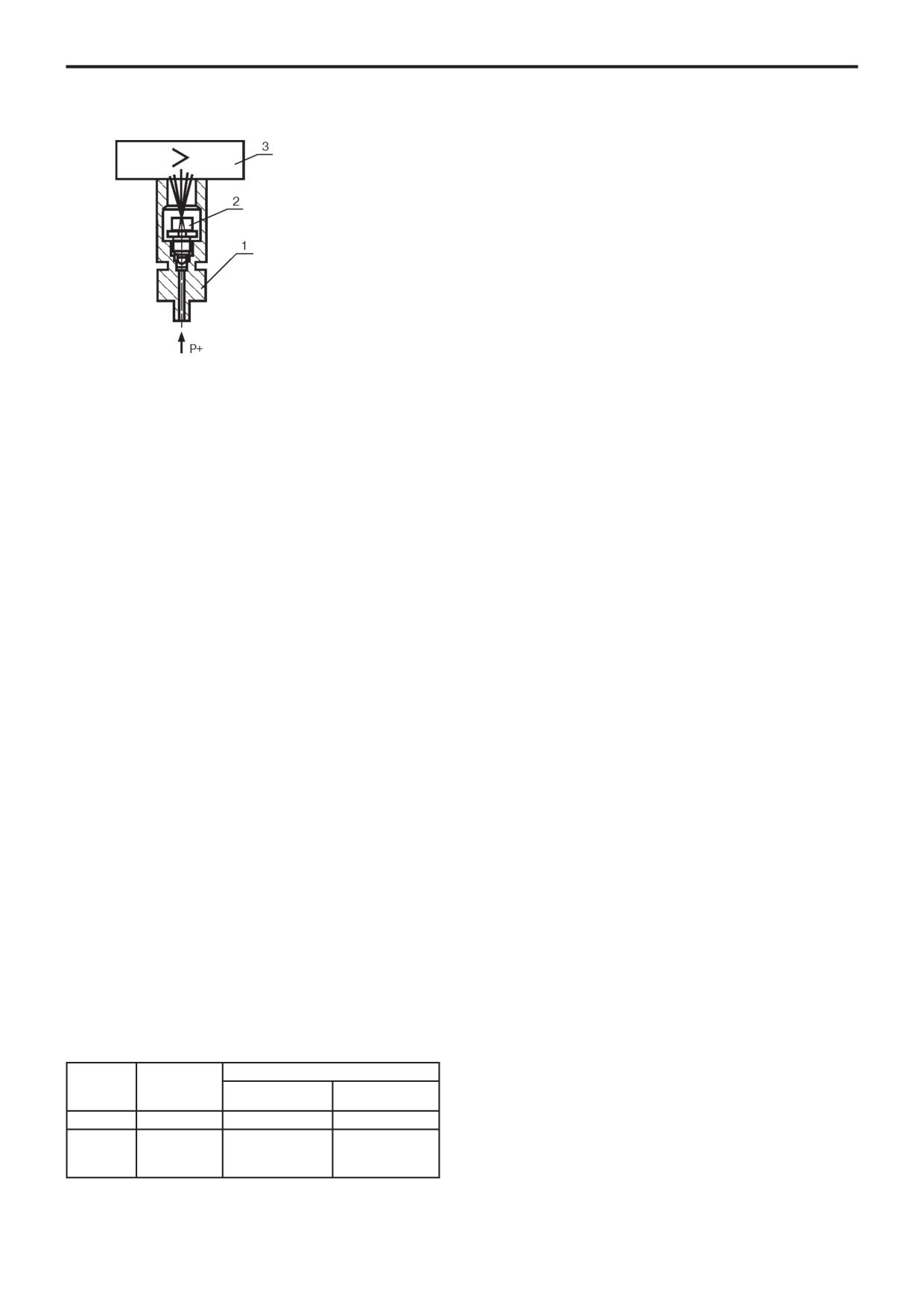

Датчик состоит из сенсорного модуля и электронного

Датчики изготавливаются в нескольких исполнениях,

преобразователя. Сенсорный модуль состоит из измерительного

которые различаются по метрологическим характеристикам,

блока и платы аналого-цифрового преобразователя (АЦП).

геометрическим размерам, видами технологических

Давление подается в камеру измерительного блока,

соединений, видом измеряемого давления, основным

преобразуется в деформацию чувствительного элемента и

элементом измерительного механизма.

изменение электрического сигнала.

Чувствительным элементом измерительного блока

Датчики фланцевого исполнения:

датчиков является измерительная емкостная ячейка или

- 150CG - модель для измерения избыточного давления с

тензорезистивный сенсор. Сенсорный модуль формирует

тензорезистивным сенсором или емкостной ячейкой;

цифровой код, пропорциональный приложенному к

150CGR - модель для измерения избыточного давления, с

чувствительному элементу давлению. Откорректированный

емкостной ячейкой;

цифровой код передается на цифровое индикаторное

- 150CD - модель для измерения разности давлений с

устройство (при его наличии), а также на устройство,

тензорезистивным сенсором или емкостной ячейкой,;

формирующее стандартный аналоговый и (или) цифровой

150CDR - модель для измерения разности давлений с

выходные сигналы.

емкостной ячейкой;

Конструкция датчиков позволяет присоединять

- 150L - датчики гидростатического давления (уровня) с

различные типы фланцев к одному сенсорному модулю,

емкостной ячейкой.

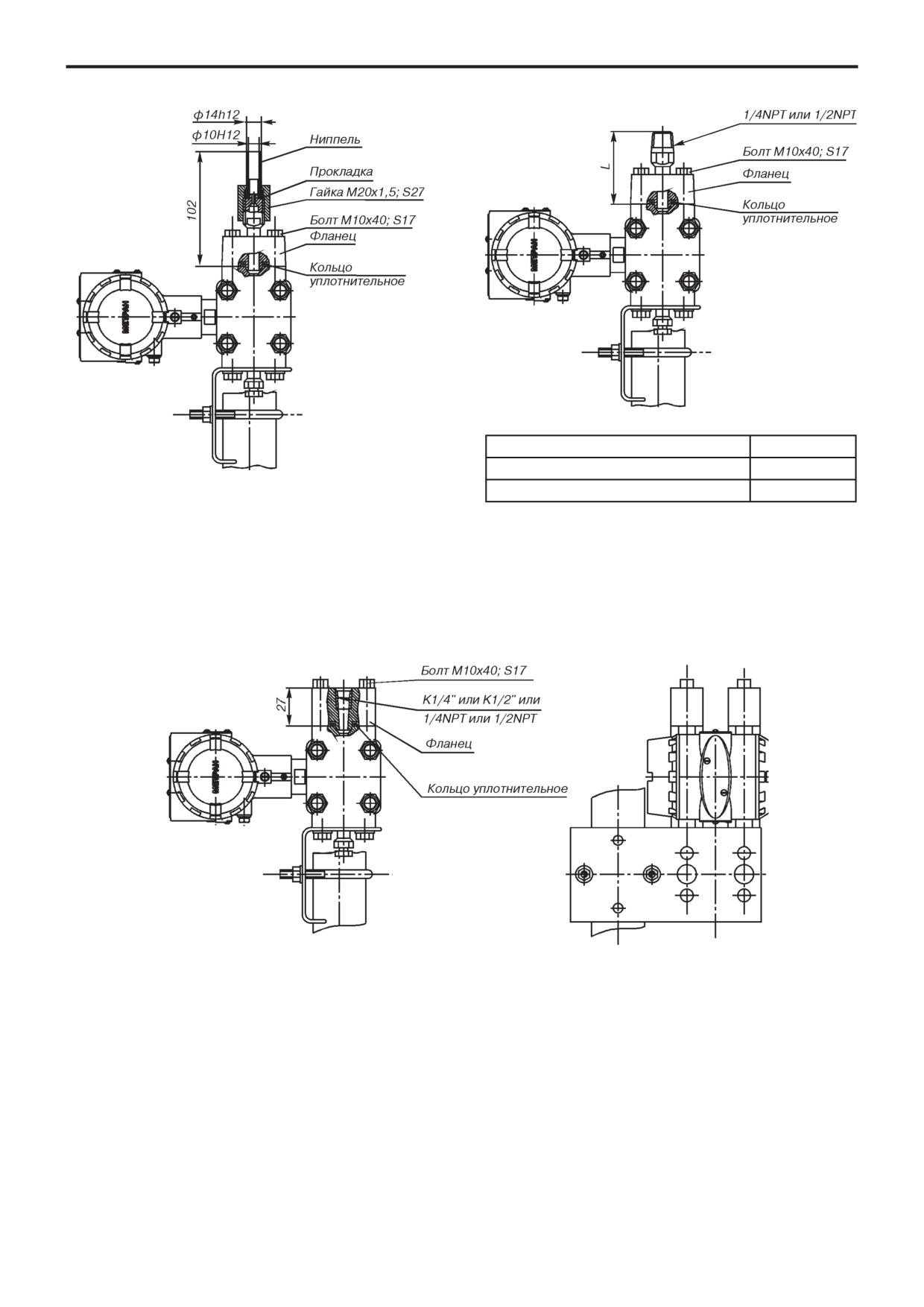

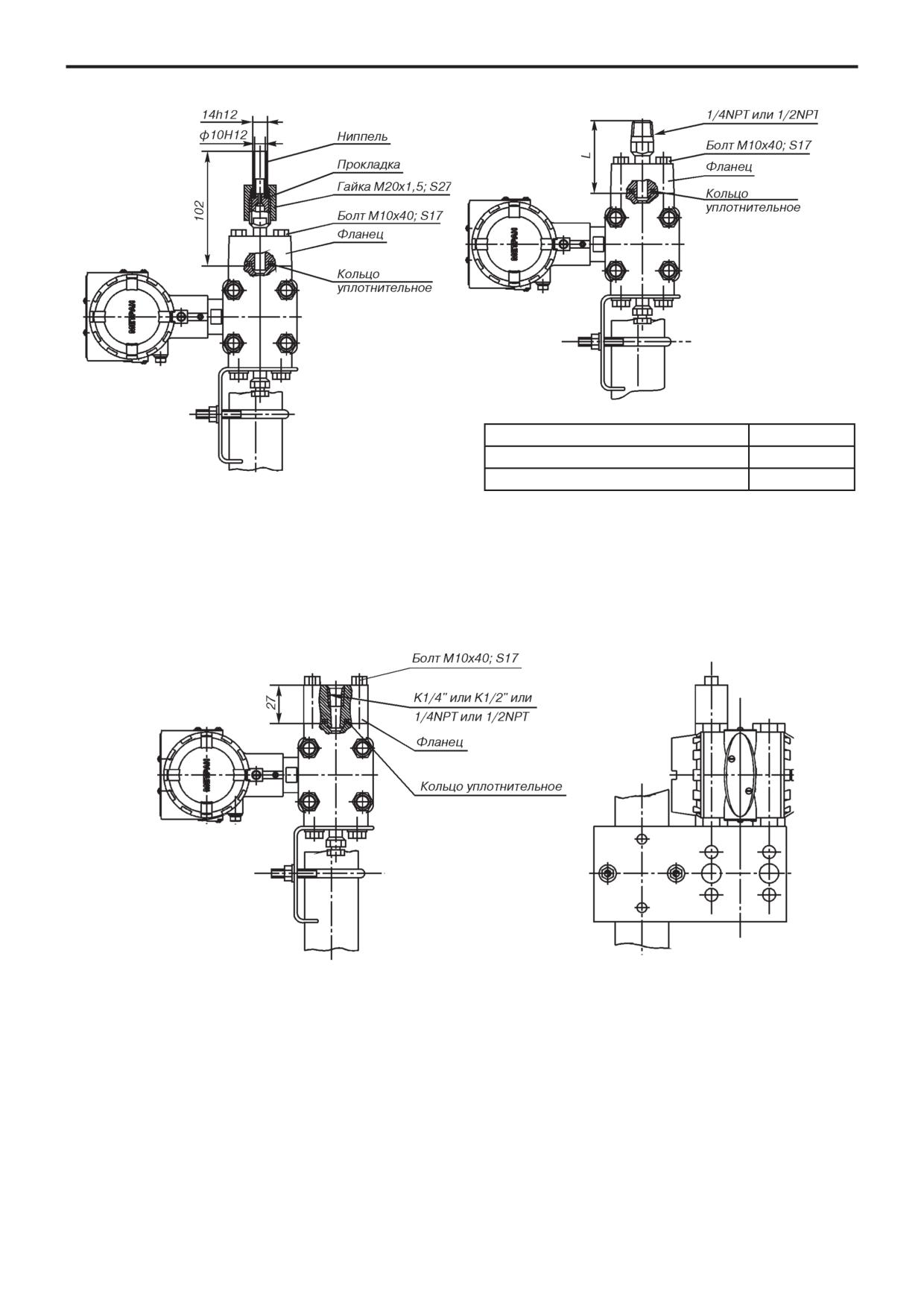

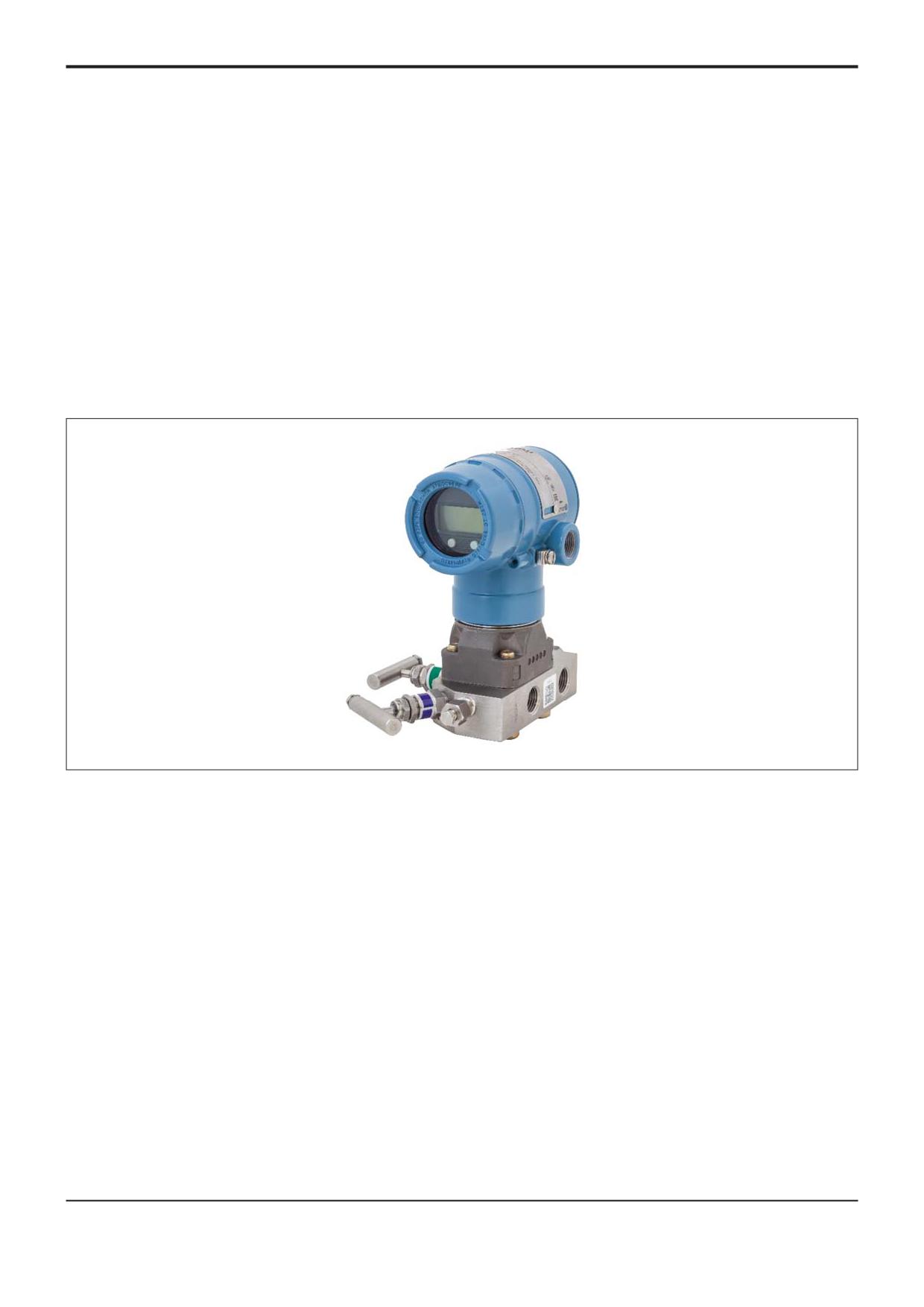

применять датчики в сборе с клапанными блоками различной

конструкции и /или выносными разделительными мембранами,

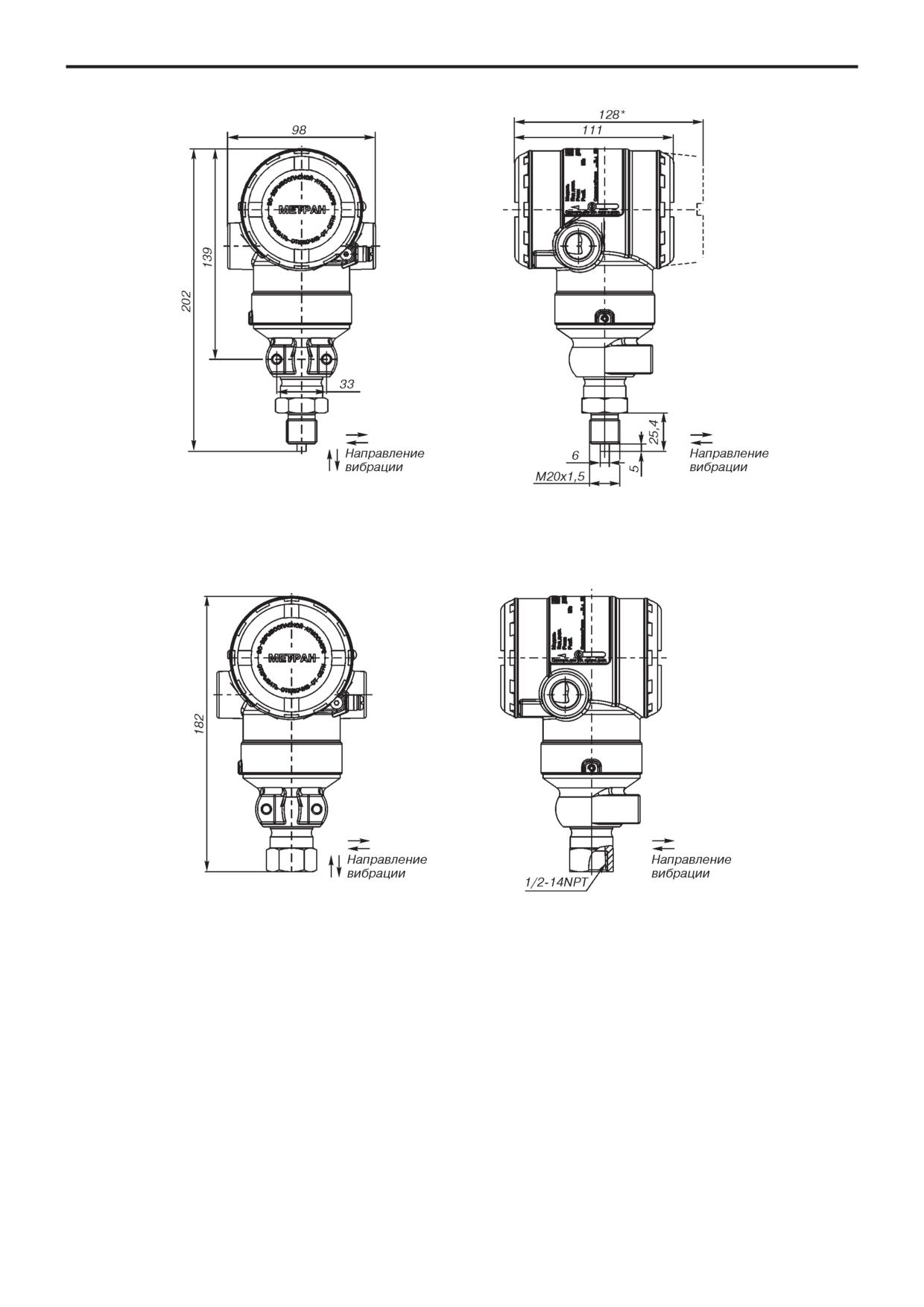

Датчики штуцерного исполнения:

использовать в составе измерения расхода в комплексе

- 150TG/150TGR - модели для измерения избыточного давления

с сужающими устройствами и осредняющими напорными

с тензорезистивным сенсором;

трубками.

- 150TA/150TAR - модели для измерения абсолютного давления

с тензорезистивным сенсором;

МетранH150

Таблица 2

Верхний предел измерений, кПа

Максимальный

Предельно допускаемое

Код диапа-

Модель

диапазон измерений,

рабочее избыточное

зона

Pmin

Pmax

кПа

давление, МПа

Датчики разности давлений

0,125

6,3

- 6,3 - 6,3

0,63

- 63 - 63

150CDR

2,5

250

- 250 - 250

20,7

2068

- 2068 - 2068

137,9

13789

- 13789 - 13789

1Т

0,250

- 6,3 - 6,3

2Т

0,800

- 40 - 40

3Т

250

- 250 - 250

150CD

4Т

1000

- 1000 - 1000

5Т

3000

0 - 3000

6Т

200

10000

0 - 10000

0,63

- 63 - 63

Зависит от

150L

2,5

250

- 250 - 250

используемого фланца

2068

- 2068 - 2068

Примечания:

1. Датчики модели 150СD с кодами диапазонов 1T-5T выдерживают перегрузку со стороны плюсовой и минусовой камер в течение

1 мин односторонним воздействием давления, равного 16 МПа. Датчики модели 150CD с кодом диапазона 6Т выдерживают

одностороннее воздействие давления в течение 1 мин со стороны плюсовой камеры 16 МПа и со стороны минусовой камеры 4 МПа.

2. При указании конкретного диапазона измерений и единиц измерения давления (в скобках после строки заказа) датчик настраивается

на указанный диапазон измерений.

z Выходные сигналы

z Датчик имеет электронное демпфирование выходного

Датчики выпускаются с типом выходного сигнала:

сигнала, характеризующееся временем усреднения результатов

H 4H20 мА с протоколом HART (код выходного сигнала А).

измерений. Значение времени демпфирования устанавливается

потребителем при настройке. Датчик поставляется настроенным

Датчик имеет программируемую характеристику выходного

на значение 0,5 с - для моделей 150CD, 150CG, 150TA,

сигнала в соответствии с функцией преобразования входной

150TG и 0,4 с - для остальных моделей. Настройка времени

величины: линейную или по закону квадратного корня.

демпфирования определяется пользователем при заказе опции

По умолчанию датчики выпускаются настроенными на линейно-

С1 с указанием его в листе настройки.

возрастающую характеристику.

z Время готовности датчика, измеряемое как время от

В процессе эксплуатации в датчике потребителем может быть

включения питания датчика до установления аналогового

установлена любая характеристика выходного сигнала.

выходного сигнала, не более 2 с при минимальном установ-

ленном времени демпфирования.

z Пределы допускаемой основной приведенной погрешности датчиков (включая нелинейность, гистерезис и повторяемость).

Таблица 3

Код

Пределы допускаемой основной приведенной погрешности, ±γ, % Pв

Модель датчика

диапа-

Pmax

Pв≥

>Pв≥

Pв<

зона

150СDR

Pmax

0,1

0,025+0,005

150CGR

Pв

1Т

150СD

Pmax

0,2*

0,1 + 0,01

150CG

Pв

150СDR

Pmax

2-4

0,065**

0,025+0,005

150CGR

Pв

Pmax

150СDR

0,075

0,025 + 0,005

Pв

150CGR

2-5

150СD

2Т-6Т

Pmax

150CG

0,2*

0,1 + 0,01

Pв

Pmax

0,075****

0,013

Pв

150TAR

Pmax

0,2*

0,025

Pв

МетранH150

Продолжение таблицы 3

Код

Пределы допускаемой основной приведенной погрешности, ±γ, % Pв

Модель датчика

диапа-

Pmax

Pв≥

>Pв≥

Pв<

зона

Pmax

0,075****

0,011

Pв

150TGR

1-4

Pmax

0,065**

0,0075

150TAR***

(2-4)***

Pв

Pmax

0,2*

0,02

Pв

Pmax

0,075

0,013

Pв

150ТА

1Т

Pmax

0,2*

0,025

Pв

Pmax

0,075

0,0075

150TG

1Т-4Т

Pв

150ТА***

(2Т-4Т)***

Pmax

0,2*

0,02

Pв

Pmax

0,06+0,012

0,075

Pв

150TG

0Т

0,2*

Pmax

0,06+0,03

Pв

150ТGR

0,075

150TAR

5Т

0,2*

150

0,075

150ТА

5Т

0,2*

* - для датчиков с кодом РА;

** - для датчиков с кодом Р0;

*** - для датчиков 150TAR/150TA соответствуют диапазоны с кодами 2-4/ 2Т-4Т.

**** - для данного класса точности в диапазоне от Pmax/7 до Pmax/10 предел допускаемой основной приведенной погрешности

составит 0,1%.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

z Датчики устойчивы к воздействию атмосферного давления

z Степень защиты от воздействия пыли и воды IP 66/68 по

от 84,0 до 106,7 кПа (группа Р1, ГОСТ 12997).

ГОСТ 14254.

z Условия хранения в транспортной таре и во внутренней

z Датчики предназначены для измерения давления сред,

упаковке - 3 по ГОСТ 15150, при температуре окружающего

по отношению к которым материалы, контактирующие с

воздуха:

измеряемой средой (см.табл. 7 и 8), являются коррозионно-

- модели 150CG, CD, TA, TG :

стойкими.

от -50 до + 60°С,

z Датчики со специальной очисткой предназначены

от -60 до + 60°С (опция LT).

для измерения давления газообразного кислорода и

- модели 150CGR, CDR, TAR,TGR:

кислородосодержащих смесей (опция UC).

от -46 до +80°С,

от -55 до +80°С (опция LT),

z Датчики моделей 150CD (диапазонов 1Т-5Т), 150CDR

от -60 до +80°С (опция BR6).

выдерживают воздействие односторонней перегрузки

Условия хранения датчиков без упаковки - 1 по ГОСТ 15150.

предельно допускаемым рабочим избыточным давлением

z Датчики, в том числе с установленным ЖКИ (опция М4,

(табл.2) в равной мере как со стороны плюсовой, так и

М5, МА), устойчивы к воздействию температуры окружающего

минусовой полости.

воздуха в рабочем диапазоне от минус 40 до плюс 80°С; для

z Датчики моделей 150CG, 150CGR, 150TG, 150TGR, 150TA

опции LT от минус 55 до плюс 80°С, для опции BR6 от минус 60

и 150TAR выдерживают воздействие перегрузки давлением,

до плюс 80°С.

указанным в табл.1.

z Дополнительная погрешность датчиков, вызванная изме-

z Изменение начального значения выходного сигнала

нением температуры окружающего воздуха на каждые 10°С в

датчиков разности давлений, вызванное изменением рабочего

рабочем диапазоне температур и выраженная в % от диапазона

избыточного давления от нуля до предельно допускаемого и от

изменения выходного сигнала приведена в таблице 4.

предельно допускаемого до нуля, может быть скорректировано

z Датчики устойчивы к воздействию относительной влажности

внешней кнопкой установки «Нуля» E для 150CD и с помощью

окружающего воздуха 100% при температуре 35°С и более

HART E для 150CDR.

низких температурах с конденсацией влаги.

МетранH150

z Температуры рабочей среды на входе в датчик -40...120

z Датчики имеют встроенный блок защиты от переходных

или -40...149 °С (в сборе с клапанным блоком или фланцем

процессов в линии связи, вызванных разрядами молнии,

уровня) в зависимости от модели. Для снижения температуры

работой сварочного оборудования (150CD, 150CG, 150TG, 150TA

измеряемой среды в рабочей полости датчика рекомендуется

в базовом исполнении, опционально для 150CDR, 150CGR,

использовать специальные устройства (удлиненные импульсные

150TGR, 150TAR).

линии, разделительные сосуды и т.д.).

Для моделей 150CD, 150CG, 150TG, 150TA, при подключении

датчика с клеммным блоком базового исполнения к вторичной

z По устойчивости к механическим воздействиям датчики

аппаратуре без гальванической развязки и наличии значитель-

соответствуют ГОСТ Р52931, группе исполнения

ных помех между заземлением корпуса датчика и заземлением

V2 E модели 150TG, 150TGR, 150TA, 150TAR , 150CDR, 150CGR;

линии питания возможно срабатывание цепей защиты от пе-

V1 E остальные модели.

реходных процессов в клеммном блоке, которое проявляется

Дополнительная погрешность датчиков, вызванная

случайным выбросом в выходном аналоговом сигнале датчика

воздействием вибрации и выраженная в % от диапазона

или пропаданием сигнала. В этом случае, когда это недопу-

изменения выходного сигнала, не превышает:

стимо для пользователя, рекомендуется заказывать датчики с

γ = ±0,1(Рmax/Рв)% E для моделей 150CGR, 150TG, 150TGR,

клеммным блоком кода Т0.

150TA, 150TAR, 150CDR;

z Датчики устойчивы к электромагнитным помехам. Критерий

γ = ±0,25(Рmax/Рв)% E для остальных моделей.

качества функционирования E А.

z Датчики соответствуют нормам помехоэмиссии,

установленным для класса Б в соответствии с ГОСТ Р 51318.22.

Таблица 4

Код

Материал

Дополнительная температурная погрешность на каждые 10°С, ± γт, %

Модель

диапазона

разделительной

датчика

измерений

мембраны

Стандартное исполнение

Код РА

Pmax

SST

0,05+0,06

0,05+0,08

Pв

1Т

Pmax

Сплав С-276

0,1+0,12

0,15+0,18

Pв

150CD

150CG

Pmax

SST

0,02+0,03

0,02+0,04

Pв

2Т-6Т

Pmax

Сплав С-276

0,02+0,05

0,03+0,075

Pв

Pmax

(0,02+0,03)

для Рв≥

(0,02+0,05)

для Рв≥

Pв

SST

1Т

Сплав С-276

Pmax

(0,06+0,03)

для Рв<

(0,06+0,05)

для Рв<

Pв

150TG

SST

Pmax

2Т-4Т

0,02+0,03

0,02+0,04

150TA

Сплав С-276

Pв

SST

Pmax

0Т

0,02+0,03

0,02+0,05

Сплав С-276

Pв

SST

Pmax

5Т

0,05+0,05

0,05+0,065

Сплав С-276

Pв

Pmax

SST

0,18+0,07

0,18+0,09

Pв

Pmax

Сплав С-276

0,18+0,14

0,18+0,18

Pв

150CDR

Pmax

(0,045+0,009)

для Рв≥

(0,045+0,011)

для Рв≥

150CGR

Pв

SST

Pmax

2-5

(0,089+0,018)

для Рв<

(0,089+0,02)

для Рв<

Pв

Pmax

Сплав С-276

0,089+0,018

0,089+0,02

Pв

Pmax

(0,089+0,018)

для Рв≥

(0,089+0,02)

для Рв≥

Pв

SST

Сплав С-276

Pmax

(0,089+0,036)

для Рв<

(0,089+0,038)

для Рв<

Pв

150TGR

Pmax

(0,089+0,018)

для Рв≥

(0,089+0,02)

для Рв≥

150TAR

SST

Pв

2-4

Сплав С-276

Pmax

(0,089+0,025)

для Рв<

(0,089+0,027)

для Рв<

Pв

SST

Pmax

0,11+0,071

0,11+0,085

Сплав С-276

Pв

Pmax - максимальный верхний предел измерений, Рв - верхний предел или диапазон измерений, на который настроен датчик.

Данные приведены для заполняющей жидкости Силикон в диапазоне температур от -40°С до +80°С.

МетранH150

НАСТРОЙКА ДАТЧИКА

Для моделей 150CDR, 150CGR, 150TGR, 150TAR

ЖКИ датчика без клавиатуры (код МА) или с

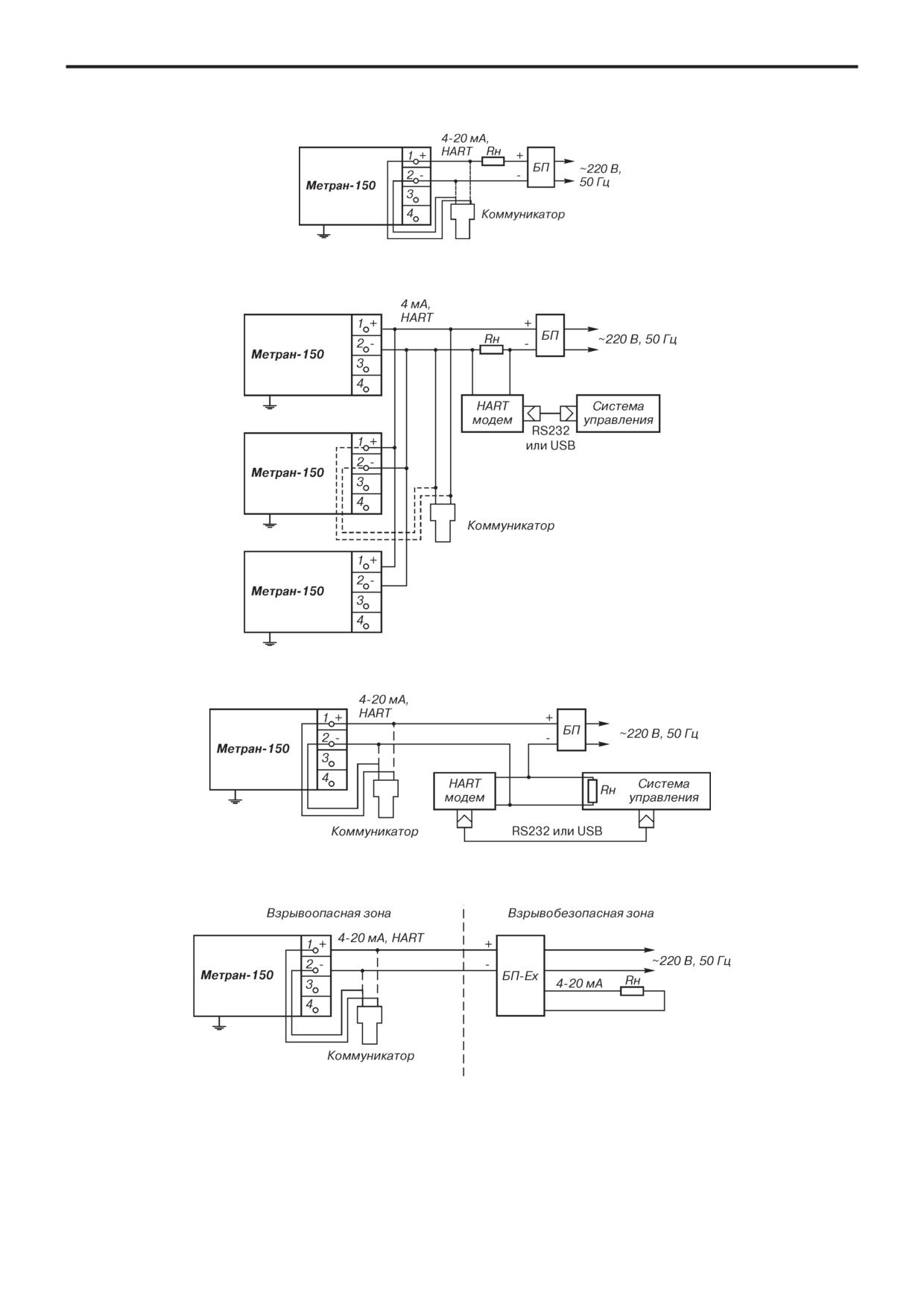

Настройка датчика МетранE150 с кодом выходного

клавиатурой (код М4).

сигнала А (4E20 мА с HART) осуществляется по цифровому каналу

Дисплей индикатора имеет две строки:

связи с помощью управляющих устройств, поддерживающих

информационную 5-ти разрядную, на ней отображается

HARTEпротокол (HARTEкоммуникатор, HARTEмодем,

значение измеряемой величины, и символьную, на ней

HARTEмультиплексор и др.) и конфигурационных программ

отображаются единицы измерения. Дисплей индикатора с

или с помощью встроенного ЖКИ и клавиатуры (опция М4, М5),

кодом М4 имеет три строки: графическую, на ней отображаются

расположенных под крышкой электронного преобразователя, по

проценты от измеряемого диапазона, информационную

символам режимов настройки в соответствии с «Руководством

8-ми разрядную, на ней отображается значение измеряемой

по эксплуатации».

величины, и символьную, на ней отображаются единицы

Дополнительно у датчиков с кодом М4 имеются

измерения. На дисплее индикатора отображаются:

продублированные кнопки настройки, расположенные под

E значение измеряемого давления: мм рт.ст., мм вод.ст., дюймы

металлической табличкой (если не выбран код DZ или DS).

рт.ст., дюймы вод.ст., бар, кгс/см², Па, кПа, атм., МПа и др.;

Цифровой сигнал от датчиков МетранE150 (код

E единицы измерения давления и % от диапазона изменений

выходного сигнала А) может приниматься и обрабатываться

выходного сигнала поочередно;

любым HARTEустройством, поддерживающим HARTEпротокол

E пользовательская настройка;

в объеме универсальных и общих команд.

- предупреждения или диагностические сообщения.

Для датчиков МетранE150 реализованы специальные

команды: команда калибровки сенсора, команда чтения

ДИАГНОСТИКА

уникальных параметров датчика, ввод пароля, чтение состояния

вывода на дисплей, запись состояния вывода на дисплей.

При включении датчика в процессе измерения

он выполняет самодиагностику своего состояния. При

ИНДИКАЦИЯ

исправном состоянии на выходе датчика устанавливается ток,

соответствующий измеренному давлению. При возникновении

Для моделей 150CD, 150CG, 150TG, 150TA

неисправности датчик обнаруживает как информационные, так

Жидкокристаллическое индикаторное устройство

и аварийные ошибки.

(ЖКИ) и клавиатура располагаются в одном блоке и могут быть

установлены в корпусе электронного преобразователя по заказу

ЭЛЕКТРОПИТАНИЕ ДАТЧИКА

(код М5).

Дисплей индикатора имеет три строки: графическую,

Электрическое питание датчиков МетранE150

матричную и цифровую 4,5 разрядную.

общепромышленного исполнения и взрывозащищенного

В режиме измерения давления на дисплее индикатора

исполнения вида «взрывонепроницаемая оболочка»

отображаются:

осуществляется от источника постоянного тока напряжением:

E значение измеряемого давления в цифровом виде в

E 12E42 В (10,5E42,4 В для датчиков Метран-150XXR E для

установленных при настройке единицах измерения;

выходного сигнала 4E20 мА,

E единицы измерения давления: мм рт.ст., мм вод.ст., бар,

при этом пределы допускаемого нагрузочного сопротивления

кгс/см², кгс/м², Па, кПа, МПа; % от диапазона изменения

(сопротивления приборов и линии связи) зависят от

выходного сигнала;

установленного напряжения питания датчиков и не должны

E предупреждения или диагностические сообщения.

выходить за границы рабочей зоны, приведенной на рис.3.

Сообщения на дисплее индикатора формируются

Электрическое питание датчиков МетранE150

по выбору на русском или английском языках. Для удобства

взрывозащищенного исполнения вида «искробезопасная

считывания показаний индикатор может быть повернут на

электрическая цепь» осуществляется от искробезопасных

360° с фиксацией через 90°. Кроме того, для лучшего обзора

цепей барьеров (блоков питания), имеющих вид взрывозащиты

ЖКИ и для удобного доступа к двум отделениям электронного

"искробезопасная электрическая цепь" с уровнем

преобразователя последний может быть повернут относительно

взрывозащиты искробезопасной электрической цепи "ia" для

сенсорного блока на угол не более ±180° (см.рис.2).

взрывоопасных смесей подгруппы IIC по ГОСТ Р 51330.11, при

этом их максимальное выходное напряжение U₀≤24 B (30 В), а

максимальный выходной ток I₀≤120 мА (200 мА).

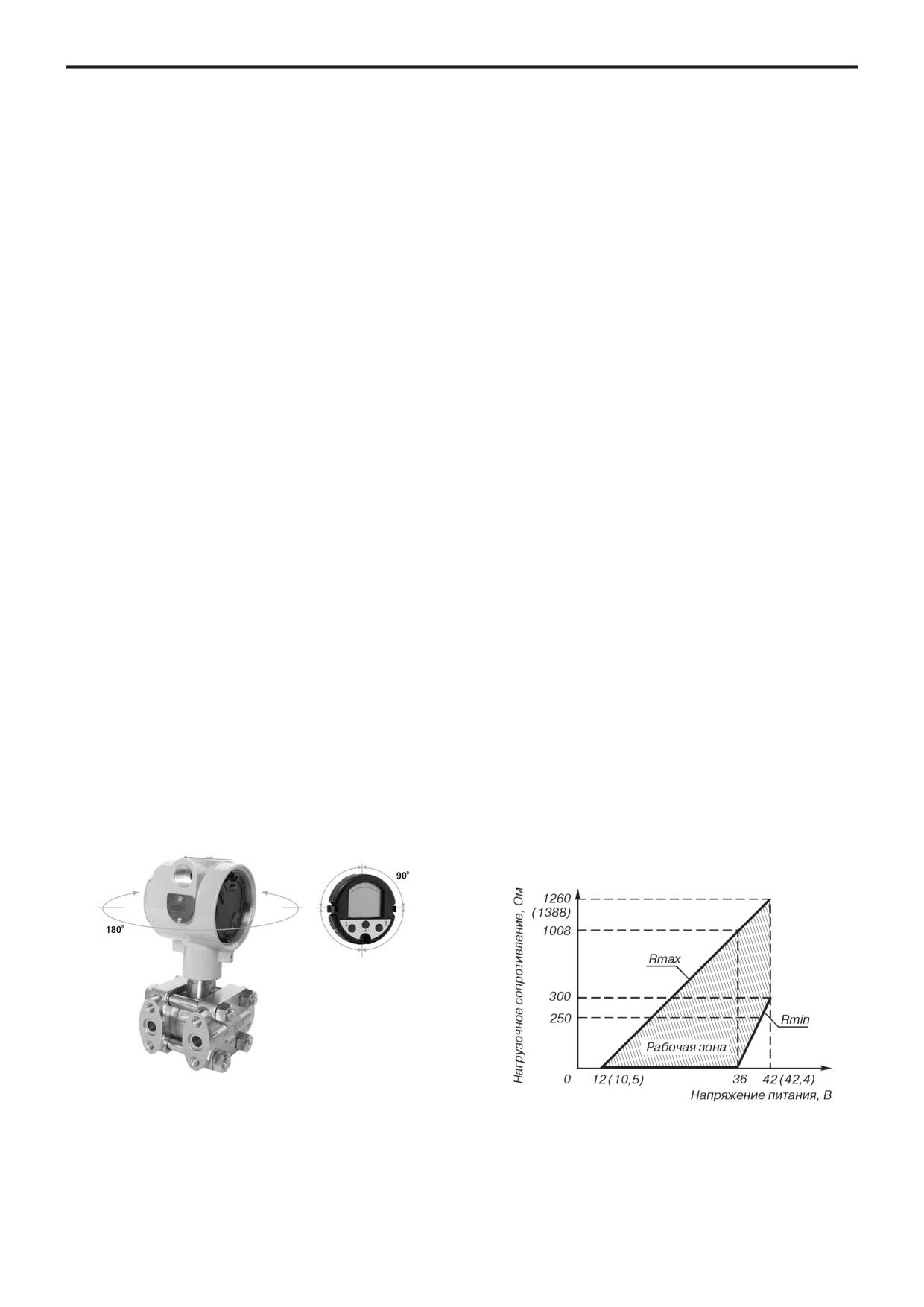

Рис.2. Возможность поворота ЖКИ и электронного

преобразователя датчика МетранH150

моделей 150CD, 150CG, 150TG, 150TA.

Для работы по HARTEпротоколу Rmin=250 Ом

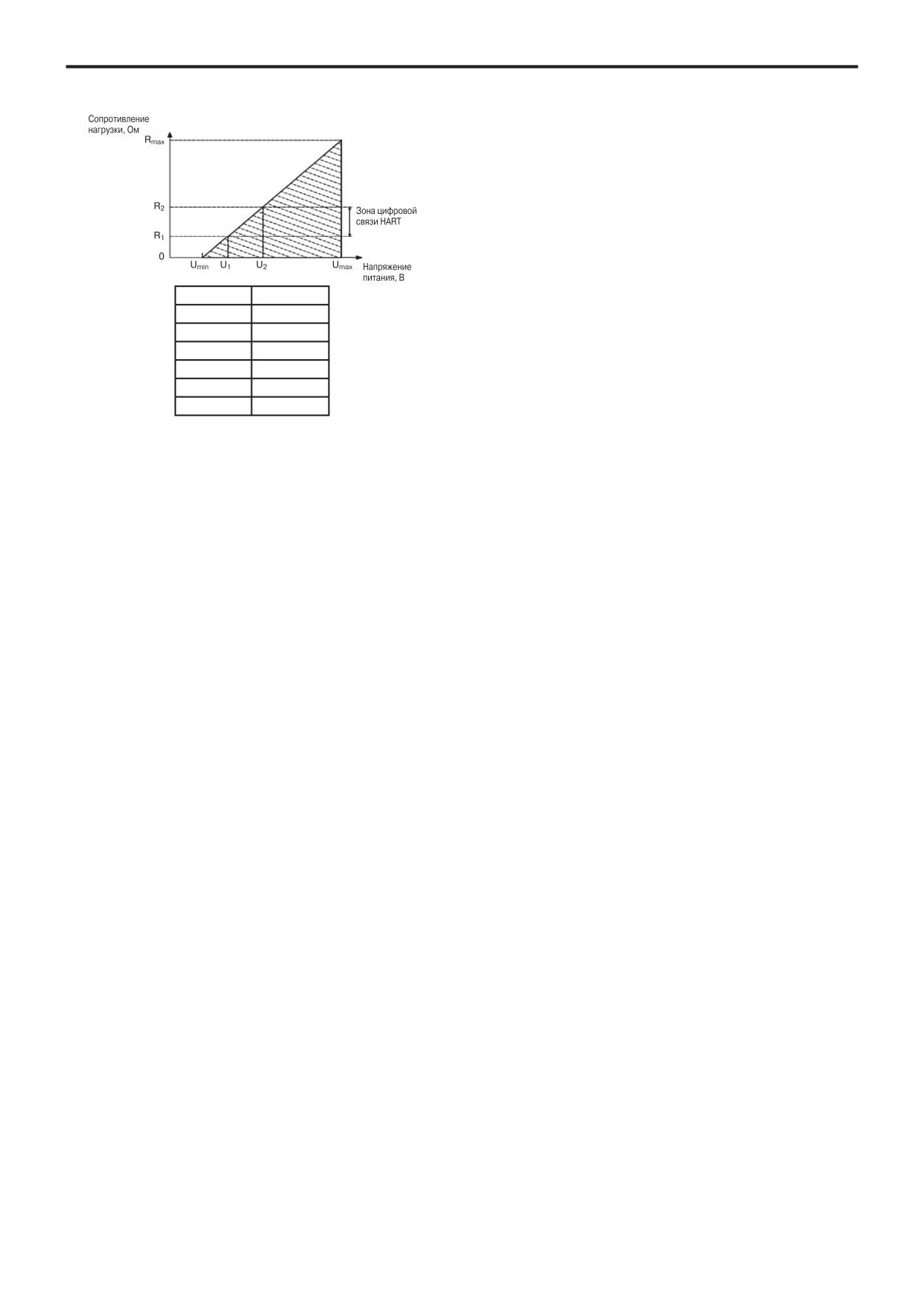

Рис.3. Выходной сигнал 4H20 мА.

МетранH150

При использовании датчиков взрывозащищенного

E пульсация выходного напряжения не превышает 0,5% от

исполнения вида «искробезопасная электрическая

номинального значения Uвых при частоте гармонических

цепь» вне взрывоопасных зон без сохранения свойств

составляющих 500 Гц;

взрывозащищенности электрическое питание датчиков

E прерывание питания не более 20 мс;

допускается осуществлять от источника питания постоянного

E для датчиков МетранE150 с кодом выходного сигнала А

тока напряжением 12E42 В.

источник питания должен удовлетворять вышеприведенным

Датчики имеют защиту от обратной полярности

требованиям по сопротивлению изоляции и пульсации

напряжения питания.

выходного напряжения и иметь среднеквадратическое значение

Требования к источнику питания:

шума в полосе частот от 500 Гц до 2,2 кГц не более 2,2 мВ.

E сопротивление изоляции не менее 20 МОм;

E испытательное напряжение при проверке электрической

прочности изоляции 1,5 кВ;

Допускаемые нагрузочные сопротивления датчиков приведены в табл.5.

Таблица 5

Выходной сигнал, мА

Сопротивление нагрузки

Rmin, Ом

Rmax, Ом

4-20

0 при U ≤ 36В

Rmax ≤ 42(U-12)-20

Rmin ≥ 50 (U-36) при U>36 В

(Rmax ≤ 43,5(U-10,5))

Примечания:

1. При использовании датчиков МетранE150EЕх во взрывоопасных зонах выходное сопротивление барьеров (блоков) искрозащиты

выбирается из рабочей зоны, приведенной на рис.4, при напряжении питания не выше 24 В (30 В). При работе с датчиком по

HARTEпротоколу минимальное выходное сопротивление блока искрозащиты должно быть не менее 250 Ом;

2. U E напряжение питания, В.

3. В скобках указаны данные для моделей 150CDR, 150CGR, 150TAR, 150TGR.

Потребляемая мощность:

0,9 Вт E с выходным сигналом 4E20 мА.

При монтаже датчиков со штепсельным разъемом

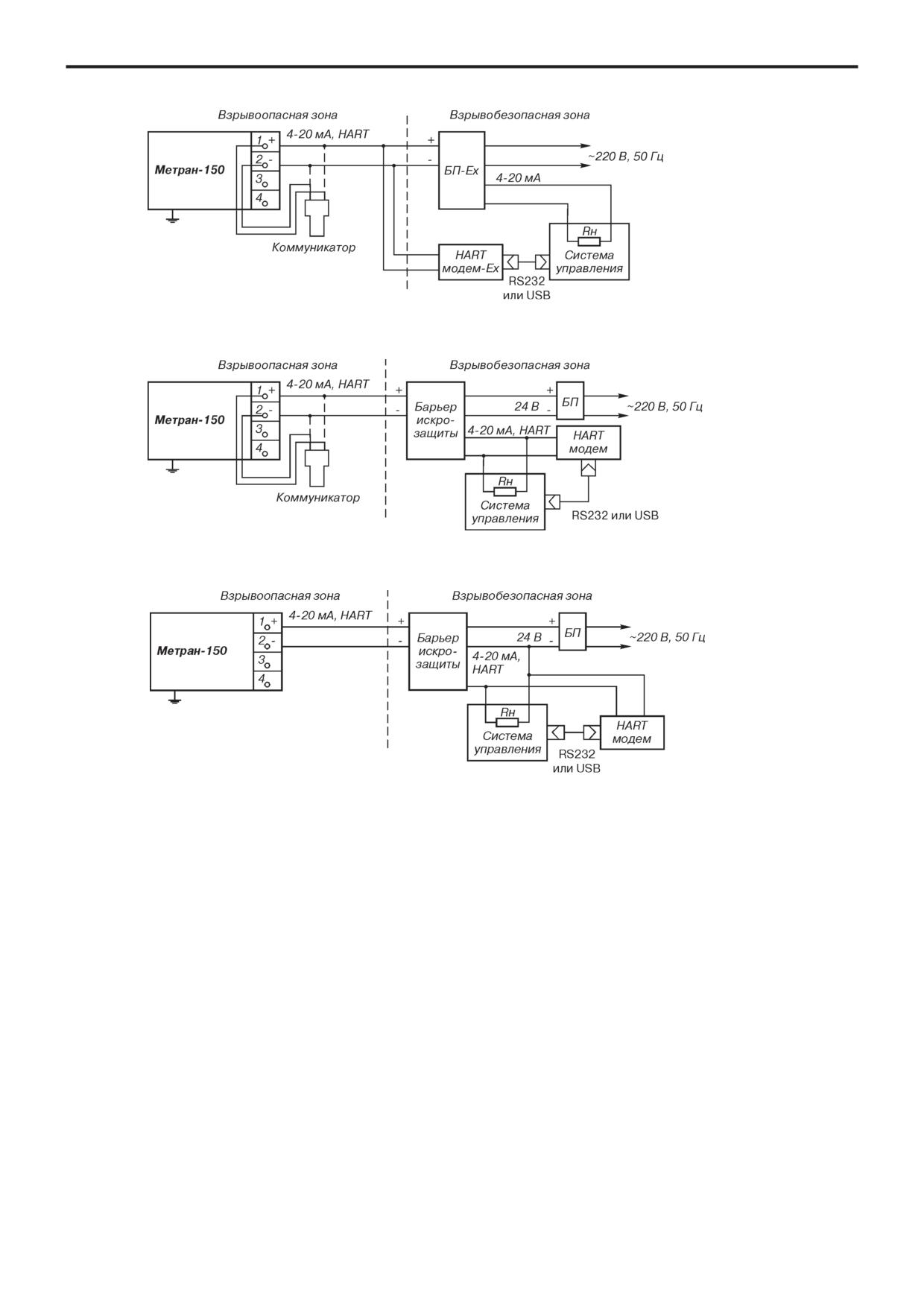

ВЗРЫВОЗАЩИЩЕННОСТЬ

пайку к розетке рекомендуется проводить проводом с

сечением жилы 0,35 мм² типа МГТФ ТУ 16E505.185 или МГШВ

Датчики давления Метран-150 взрывозащищенных

ТУ 16E505.437.

исполнений соответствуют требованиям ТР ТС 012/2011, ГОСТ

Для обеспечения устойчивой связи по HARTEпротоколу

30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002(МЭК

рекомендуется использовать кабель E экранированная витая

60079-1:1998), ГОСТ 30852.10-2002 (МЭК 60079-11:1999).

пара, экран рекомендуется заземлять на приемной стороне (у

E вид взрывозащиты "искробезопасная электрическая цепь" с

сопротивления нагрузки). Не допускается заземлять экран в

уровнем взрывозащиты "особовзрывобезопасный", маркировка

двух точках. Неэкранированный кабель может быть использован,

по взрывозащите 0ExiaIICT5X или 0ExiaIICT4X для моделей

если помехи не влияют на качество связи.

150CD, CG, TA, TG;

Рекомендуется провод с сечением жилы не менее

- вид взрывозащиты "искробезопасная электрическая цепь" с

0,2 мм², длина которого не превышает 1500 м. В разделе

уровнем взрывозащиты "особовзрывобезопасный", маркировка

каталога "Кабельные вводы" приведены коды и параметры

кабельных вводов.

по взрывозащите "0Exia II CT4GaX" для моделей 150CDR, CGR,

TGR, TAR;

ТЕХНОЛОГИЧЕСКОЕ СОЕДИНЕНИЕ

E вид взрывозащиты "взрывонепроницаемая оболочка" с

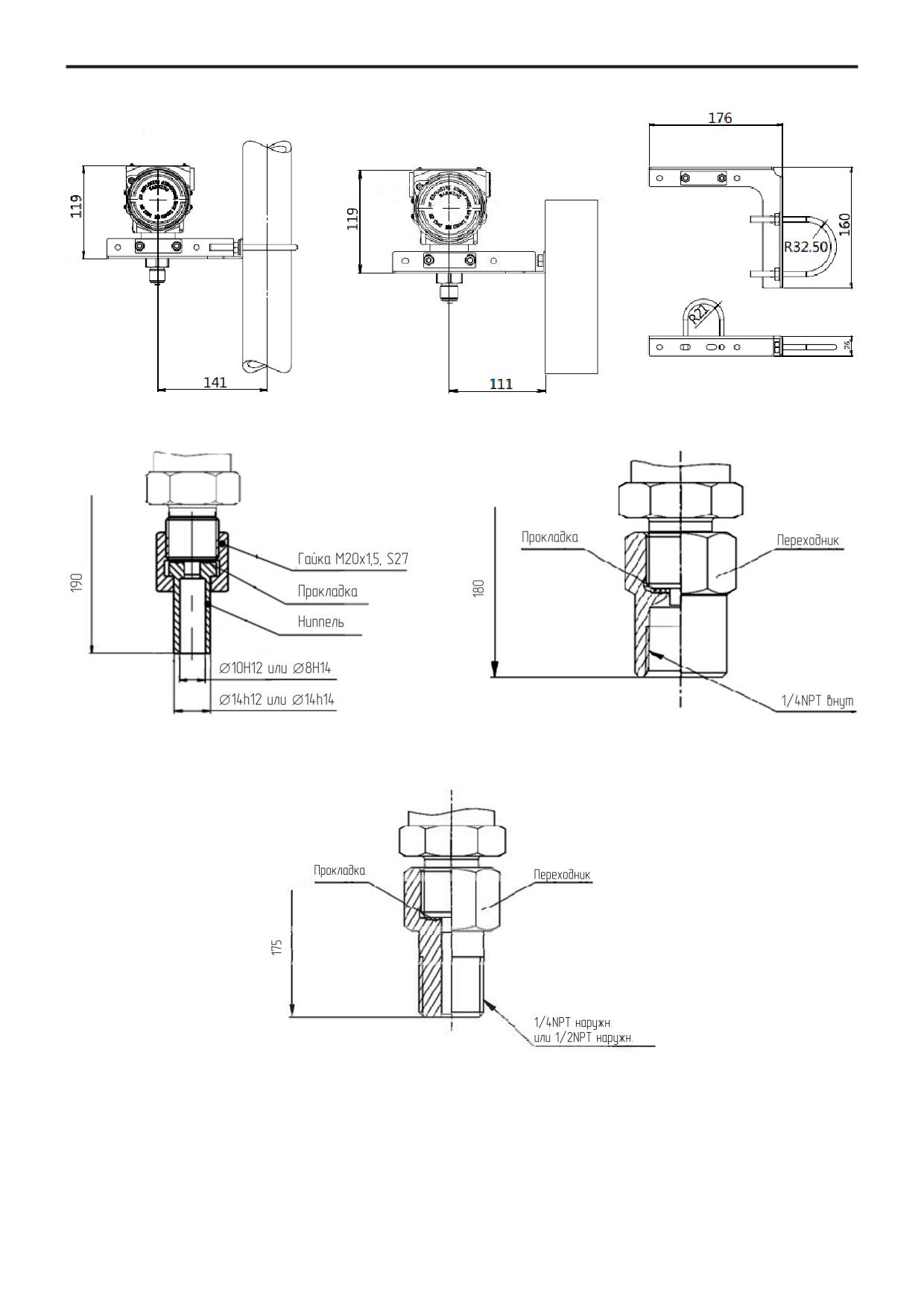

По заказу, для соединения с измеряемой средой,

уровнем взрывозащиты «взрывобезопасный» с маркировкой

датчики МетранE150 могут комплектоваться монтажными

по взрывозащите 1ExdIIСT6Х или 1ExdIIСT5Х;

фланцами и переходниками по табл.8. По отдельному

- вид взрывозащиты "взрывобезопасный", маркировка по

заказу с датчиком могут быть поставлены одно, двух, трех и

взрывозащите "Ga/Gb Exdb II CT6..4X" для моделей 150CDR,

пятивентильные клапанные блоки.

CGR, TGR, TAR.

Таблица 6

РЕКОМЕНДАЦИИ ПО ВЫБОРУ КАБЕЛЯ И

Модель

КАБЕЛЬНЫХ ВВОДОВ ПРИ МОНТАЖЕ ДАТЧИКОВ

клапанного

Модель датчика давления

блока

Рекомендуется применять для монтажа кабели

контрольные с резиновой изоляцией, кабели для сигнализации

0104

CD, CDR (с типом подключения к процессу 2,3)

и блокировки с полиэтиленовой изоляцией (кроме

0106

TG, TGR, TA, TGA, CG, CGR

монтажа датчиков взрывозащищенного исполнения с

видом взрывозащиты "взрывонепроницаемая оболочка" во

0105

CDR, CGR (с типом подключения к процессу 0)

взрывоопасных зонах всех классов). Допускается применение

других кабелей с сечением жилы не более 1,5 мм². Допускается

Данные клапанные блоки позволяют: отключать датчик

совместная прокладка в одном кабеле цепей питания датчика

от измеряемой среды, производить продувку импульсной линии

и выходного сигнала с использованием изолированных жил

через дренажный клапан и подключать портативный калибратор

с сопротивлением изоляции не менее 50 МОм. Экранировка

давления для проверки работы датчика на объекте. При заказе

цепей выходного сигнала от цепей питания не требуется. При

датчика с кодом S5 датчик поставляется в сборе с клапанным

прокладке линии связи вблизи электроустановок мощностью

блоком и производится испытание на герметичность.

более 0,5 кВт рекомендуется применение экранированного

кабеля с изолирующей оболочкой.

МетранH150

НАДЕЖНОСТЬ

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Средний срок службы датчика:

Гарантийные срок на датчики составляет 36 месяцев

E для Метран-150 - 15 лет (30 лет с опцией ML), кроме датчиков,

с даты ввода в эксплуатацию или 60 месяцев с даты поставки,

эксплуатируемых при измерении агрессивных сред, средний

в зависимости от того, какой из данных периодов истекает

срок службы которых зависит от свойств агрессивной среды,

раньше. Для датчиков давления с опцией WR5 гарантийный

условий эксплуатации и применяемых материалов;

срок составляет 5 лет с даты ввода в эксплуатацию или 7 лет с

- для Метран-150R - 20 лет, кроме датчиков, эксплуатируемых

даты поставки, в зависимости от того, какой из данных периодов

при измерении агрессивных сред, средний срок службы

истекает раньше.

которых зависит от свойств агрессивной среды, условий

КОМПЛЕКТ ПОСТАВКИ

эксплуатации и применяемых материалов.

E датчик с госповеркой (с отметкой в паспорте), при заказе

Средняя наработка датчика на отказ составляет

опции QM оформляется отдельное свидетельство о поверке;

150 000 часов для моделей Метран-150CD, CG, TG, TA.

E комплект монтажных частей (в соответствии с заказом);

Средняя наработка датчика на отказ составляет

E руководство по эксплуатации;

200 000 часов для моделей Метран-150CDR, CGR, TAR, TGR.

E методика поверки МИ 4212E012E2006;

МАССА

E паспорт;

Масса датчика без клапанного блока и комплекта

E розетка штепсельного разъема (в соответствии с заказом).

монтажных частей:

По требованию Заказчика могут быть поставлены:

1,7 кг E модели 150ТА, 150ТG, 150ТАR, 150ТGR;

E кабельный ввод или штепсельный разъем (установленный);

3,2 кг E модели 150CDR, 150CGR с фланцем копланар;

E клапанный блок (в т.ч. в сборе с датчиком);

3,8 кг E модели 150CD, 150CG ,150CDR, 150CGR с традиционным

E HARTEмодем;

фланцем;

E диафрагмы ДБС, ДКС, ДФК, ДВС, ДФС;

ПОВЕРКА

E сосуды СК, СУ, СР;

E блоки питания;

Методика поверки МИ 4212E012E2013.

E барьеры искрозащиты;

Интервал между поверками:

E вторичные приборы;

для датчиков с Pmax до 1600 кПа - 5 лет,

- выносные разделительные мембраны в сборе с датчиком.

для датчиков с Pmax от 1600 кПа до 68947 кПа - 6 лет.

ИНФОРМАЦИЯ ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА

В графе "Стандарт" знаком " z" отмечены популярные исполнения с минимальным сроком поставки.

Датчики давления модели 150C фланцевого и копланарного исполнений

Таблица 7

Модель

Описание изделия

Стандарт

150СD

Датчик разности давлений (фланцевого исполнения)

150CG

Датчик избыточного давления (фланцевого исполнения)

150CDR

Датчик разности давлений (копланарного или фланцевого исполнения)

150CGR

Датчик избыточного давления (копланарного или фланцевого исполнения)

Диапазоны измерений давления

Код

Модель150СDR

Модель 150 CGR¹⁾

(-6,3) - 6,3 кПа

(-6,2) - 6,2 кПа

(-63) - 63 кПа

(-62) - 62 кПа

(-250,0) - 250 кПа

(-97,85) - 250 кПа

(-2068) - 2068 кПа

(-97,85) - 2068 кПа

(-13789) - 13789 кПа

(-97,85) - 13789 кПа

Модель 150СD

Модель 150CG¹⁾

(-6,3) - 6,3 кПа;

(-6,3) - 6,3 кПа

(-40,0) - 40,0 кПа;

(-40,0) - 40,0 кПа

(-250,0) - 250,0 кПа;

(-100) - 250,0 кПа

(-1000) - 1000,0 кПа;

(-100) -1000,0 кПа

(0) - 3000,0 кПа;

(-100) -3000,0 кПа

(0) - 10000,0 кПа;

(-100) -10000,0 кПа

Материал деталей, контактирующих с рабочей средой (подключение к технологическому

Код

процессу)

Нержавеющая сталь 316 (традиционное соединение)

3²⁾

Сплав C-276 (традиционное соединение), не применяется для кода НР

Нержавеющая сталь (фланец копланар) - только с кодом монтажных частей D4, не применяется для

4²⁾

кода НР

Нержавеющая сталь 316, дренажные клапаны из сплава C-276 (традиционное соединение), не

6²⁾

применяется для кода диапазона 0, для кода НР

Нержавеющая сталь 316, дренажные клапаны из сплава C-276 (фланец копланар) - только с кодом

7²⁾

монтажных частей D4, не применяется для кода диапазона 0, для кода НР

8²⁾

Без монтажного фланца (только для копланарного исполнения)

Другие варианты технологического соединения (только для копланарного исполнения, см. варианты

0²⁾

с кодом S5, FЕ, FF, S1, S2, S4)

Код

Материал разделительной мембраны

Нержавеющая сталь 316

3³⁾

Сплав С-276

Код

Материал уплотнительных колец

Резина (для моделей СD, CG), стеклонаполненный тефлон (для моделей СDR, CGR)

2²⁾

Графитонаполненный тефлон (не применяется для кода диапазона 0) (для моделей CDR, СGR)

3³⁾

Фторсиликоновая резина (только для датчиков с кодами диапазонов измерений 1T-6Т)

Код

Заполняющая жидкость

Кремнийорганическая

2 ²⁾

Инертный наполнитель (применяется только для кода UC)

МетранH150

Продолжение таблицы 7

Код

Материал крепежных деталей

Стандарт

Болты из углеродистой стали с покрытием

Болты из нержавеющей стали

Болты ASTM A 193 Class 2 Grade B8M (нерж. сталь 316 упрочненная, применяется только для кодов HP,

L8 ²⁾

BR6, MW2)

Болты отсутствуют (только для кода технологического соединения 8)

Код

Выходной сигнал

4-20 мА с цифровым сигналом на базе протокола HART

Код

Версия протокола HART

HR5 ^{2) 4)}

HART протокол версии 5 (по умолчанию)

HR7 ⁵⁾

HART протокол версии 7

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

Код

Индикация

Встроенный ЖКИ с клавиатурой и продублированные внешние кнопки настройки (если не выбран код

М4 ²⁾

DS или DZ)

М5 ³⁾

Встроенный ЖКИ с клавиатурой

МА 2) 6)

Встроенный ЖКИ без клавиатуры

Код

Исполнение по взрывозащите

Сертификация искробезопасности 0ЕхiaIIСТ5 (для Метран-150) и 0ЕхiaIIСТ4 (для Метран-150R)

Сертификация взрывобезопасности 1ЕхdIIСТ6, 1ЕхdIIСТ5

Сертификация взрывобезопасности 1ЕхdIIСТ6, 1ЕхdIIСТ5 и искробезопасности 0ЕхiaIIСТ4

UC ²⁾

Для работы на газообразном кислороде и кислородосодержащих газовых смесях

Код

Встроенные клапанные блоки

S5 ⁷⁾

Поставляется с установленным клапанным блоком

Код

Монтажные части (не применяются с кодом S5, с S1 - для 150CGR и CDR, с S2 - для 150CDR)

Монтажный фланец с резьбовым отверстием К1/4"

Монтажный фланец с резьбовым отверстием К1/2"

Монтажный фланец с резьбовым отверстием 1/4NРT

Монтажный фланец с резьбовым отверстием 1/2NРT

Ниппель (внутренний диам.10 мм ) с накидной гайкой М20х1,5 для соединения по наружному

диаметру трубы 14 мм

Ниппель для соединения по наружному диаметру трубы 14 мм

Монтажный фланец со штуцером с резьбой 1/4NРT

Монтажный фланец со штуцером с резьбой 1/2NРT

DA³⁾

Ниппель (внутр. диам. 8 мм ) с накидной гайкой М20х1,5 для соединения по наруж.диаметру трубы 14 мм

Код

Материал монтажных частей, контактирующих со средой ⁹⁾

Нержавеющая сталь 12Х18Н10T или аналог

Углеродистая сталь с покрытием (только для кодов D5, DA и D6)

Углеродистая сталь 09Г2С с покрытием (только для кодов D5, D6)

Код

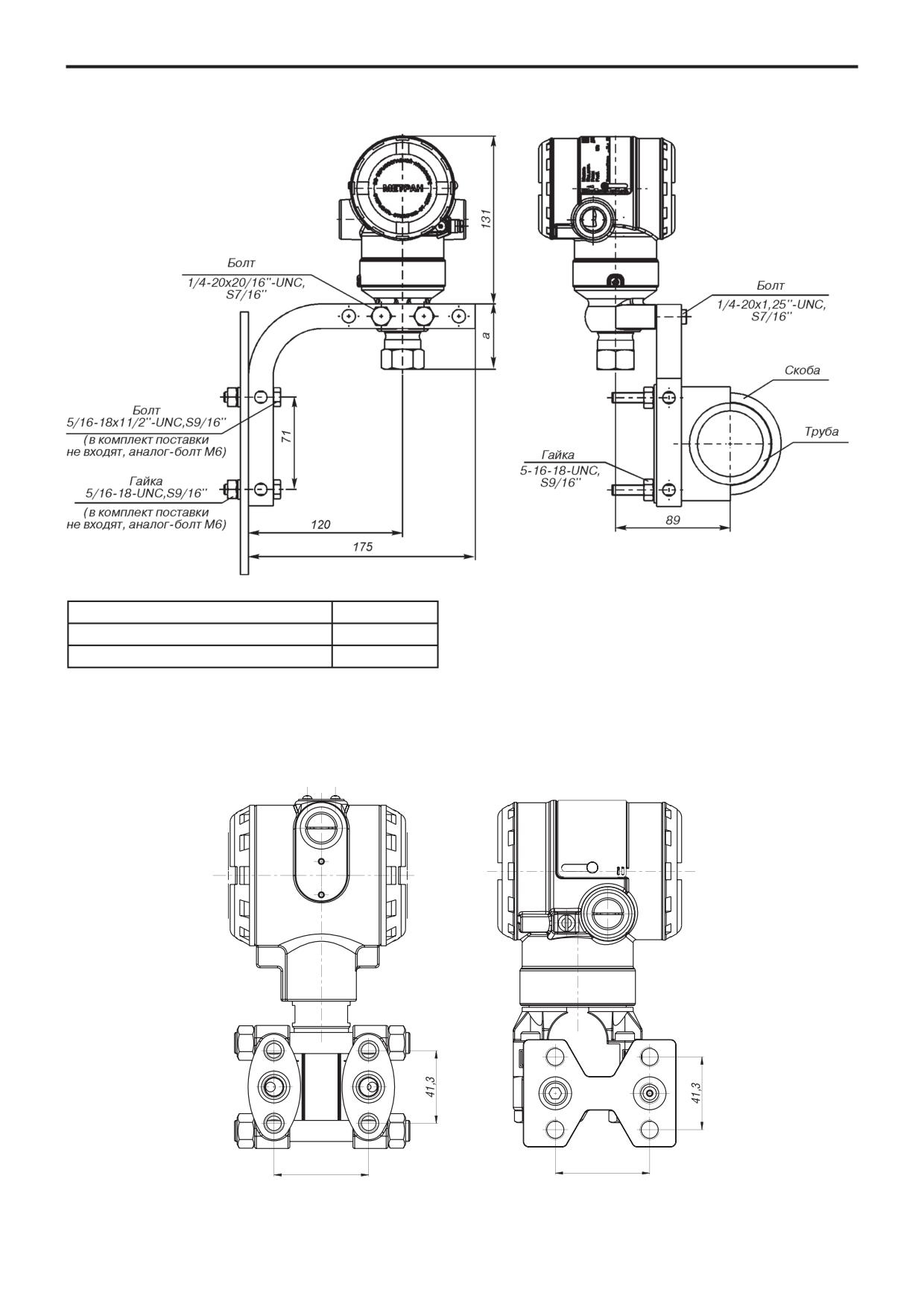

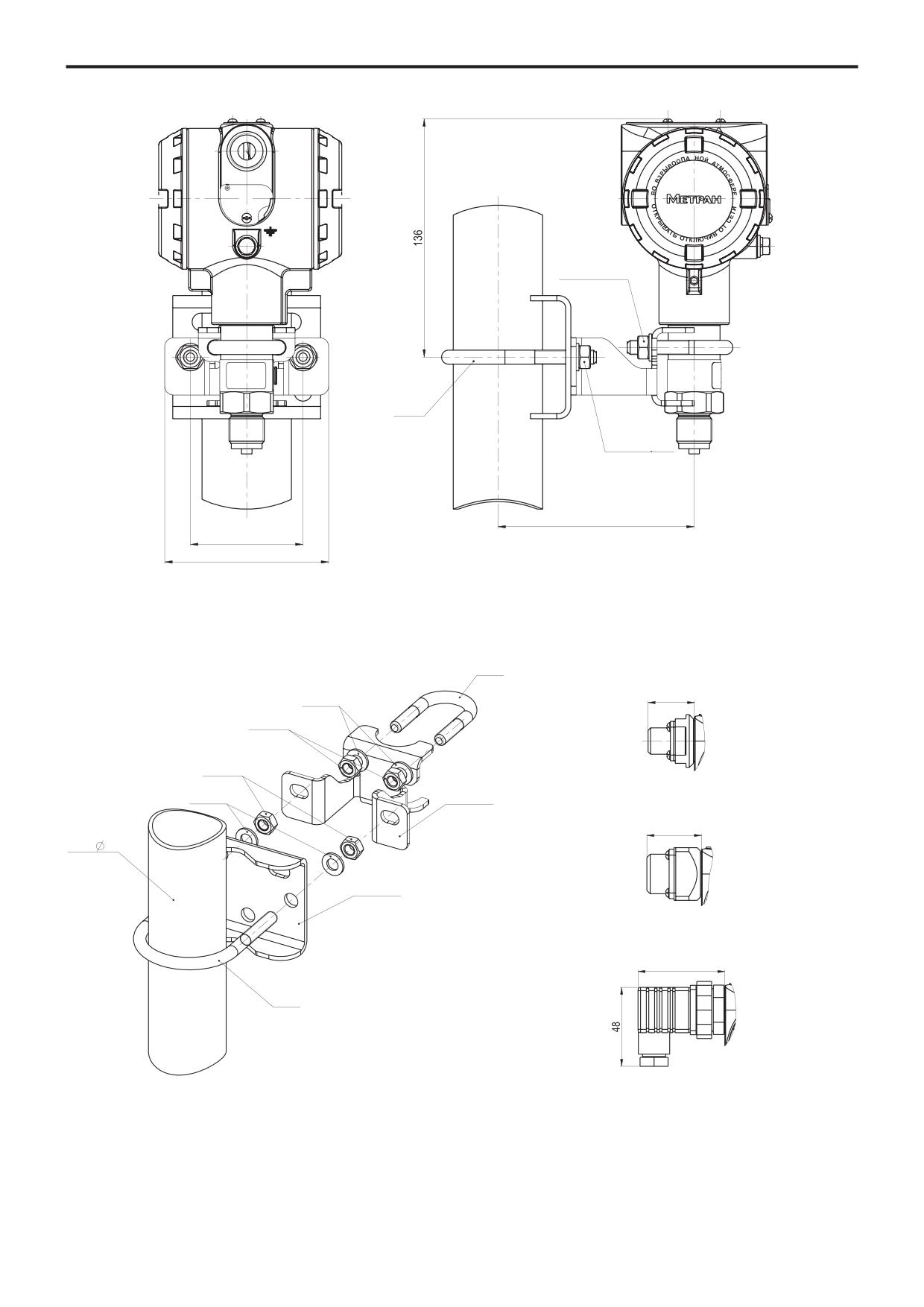

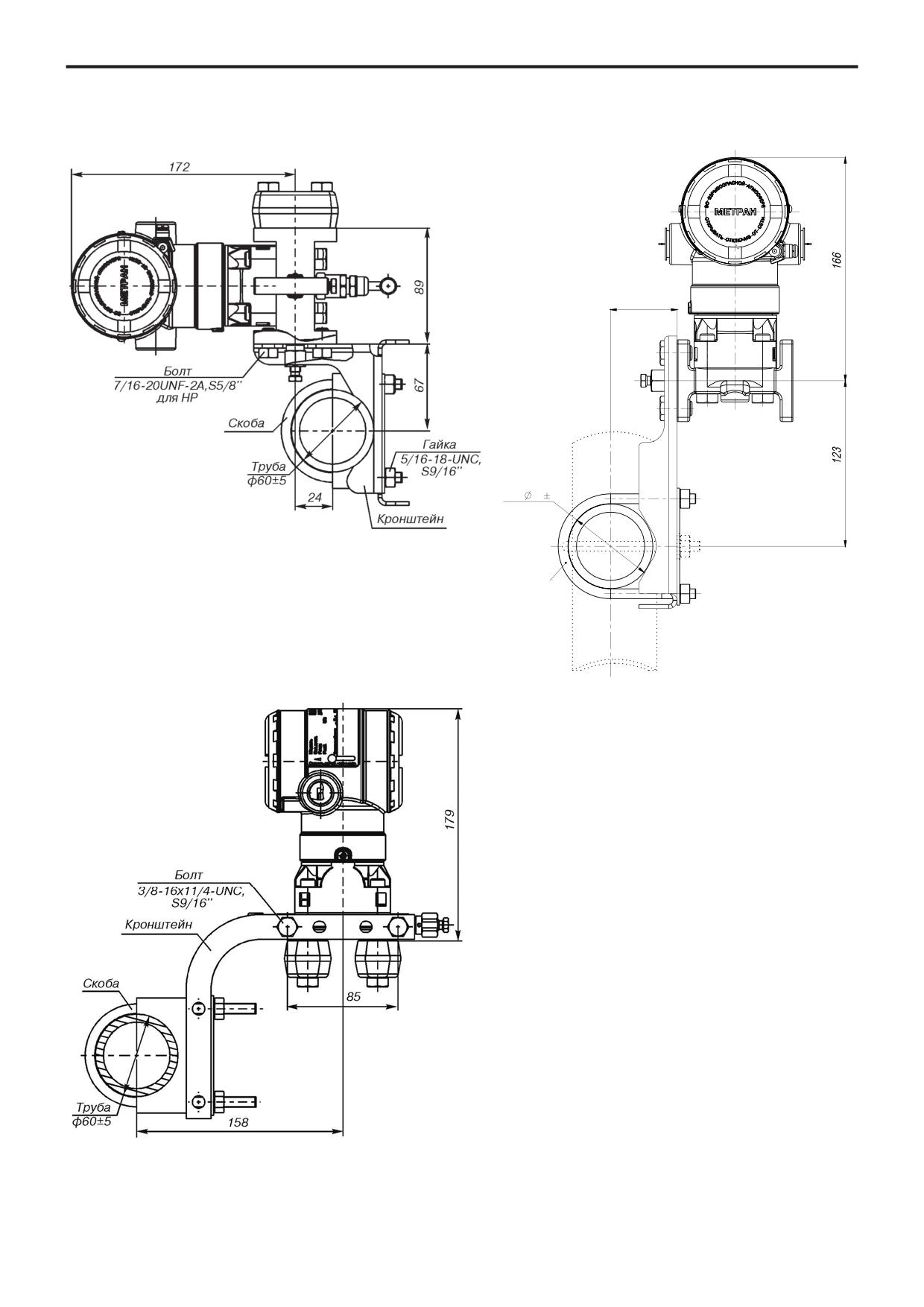

Монтажные кронштейны

Монтажный кронштейн для крепления датчика на трубе⁸⁾ (материал - углеродистая сталь с

В1

покрытием) Недоступно с S1, S2

Плоский монтажный кронштейн для крепления датчика с традиционным фланцем на трубе 2)

B3²⁾

(материал - углеродистая сталь)

В4

Монтажный кронштейн для крепления датчика на трубе⁸⁾ (материал - нержавеющая сталь)

Код

Дополнительная гарантия

WR5

Гарантийный срок эксплуатации 5 лет

Код

СПЕЦИАЛЬНЫЕ ОПЦИИ

DZ ²⁾

Внешняя кнопка калибровки "нуля"

DS ²⁾

Внешние кнопки установки аналогового "нуля" и "диапазона"

Предельно допускаемое рабочее избыточное давление 35 МПа (для кода диапазона 2-5, кода

HP ²⁾

технологического соединения 2 или встроенного клапанного блока с кодом S5, крепежными болтами

с кодом L8, монтажными частями с кодом D2, D5, D6)

Лист калибровочных данных

С1

Настройка датчика по заказу потребителя (необходимо заполнить лист параметров настройки)

Уровни аналоговых выходных сигналов аварии и насыщения в соответствии со стандартом NAMUR,

высокий уровень аварийного сигнала

Уровни аналоговых выходных сигналов аварии и насыщения в соответствии со стандартом NAMUR,

низкий уровень аварийного сигнала.

Пользовательские уровни аварийного сигнала и насыщения, высокий уровень аварийного сигнала

(необходимо указать опцию C1 и заполнить "Лист параметров настройки")

Пользовательские уровни аварийного сигнала и насыщения, низкий уровень аварийного сигнала

(необходимо указать опцию C1 и заполнить "Лист параметров настройки")

Низкий уровень аварийного сигнала и насыщения (по умолчанию высокий уровень для моделей

150CDR, 150CGR)

Маркировочная табличка по заказу потребителя

МетранH150

Продолжение таблицы 7

Код

СПЕЦИАЛЬНЫЕ ОПЦИИ (продолжение)

Стандарт

SС

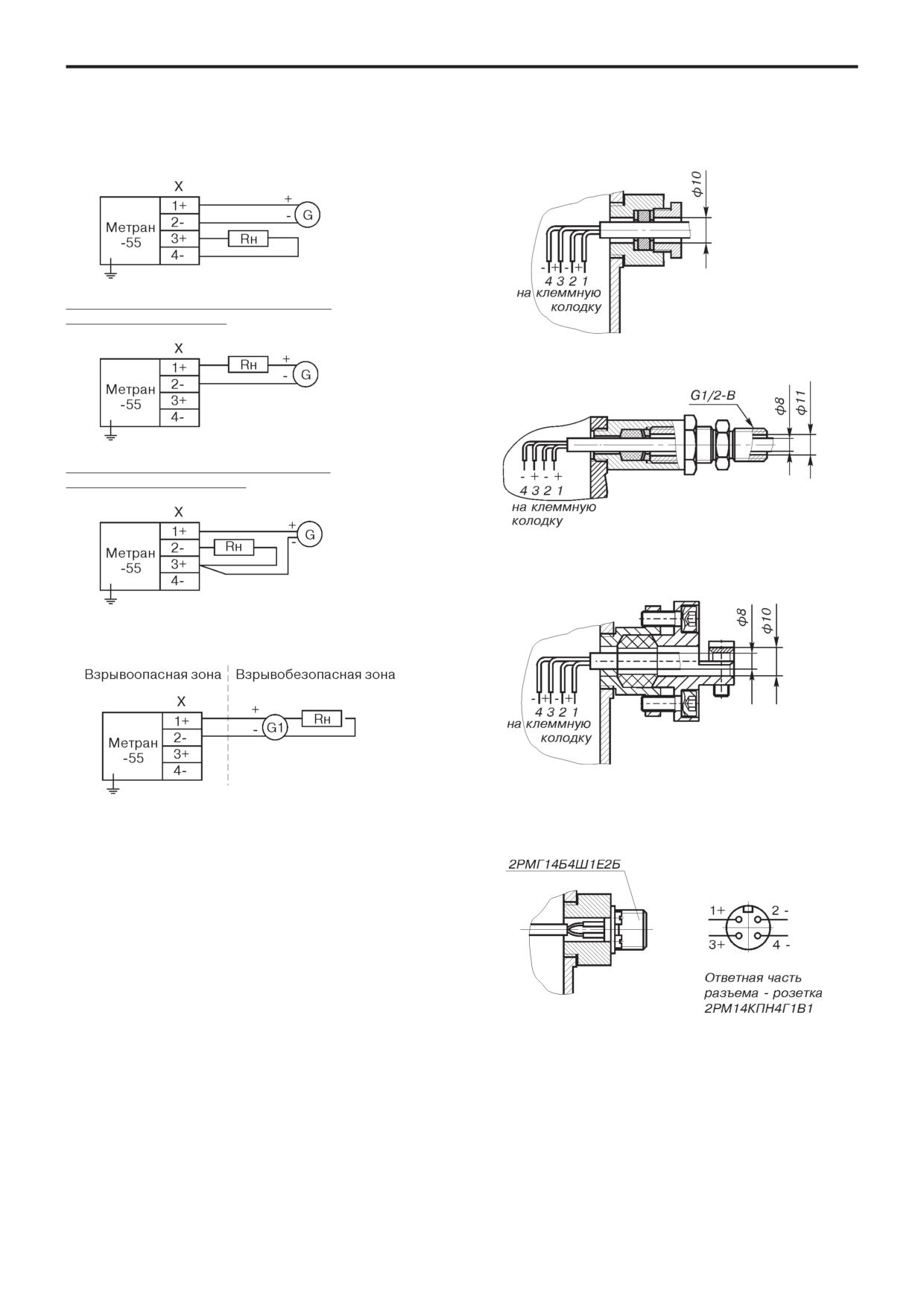

Штепсельный разъем: вилка 2РМГ14Б4Ш1Е2Б (розетка 2РМ14КПН4Г1В1) (не применимо с кодом ЕМ, КМ)

Штепсельный разъем DIN 43650, степень защиты IP65 по ГОСТ 14254 (не применимо с кодом ЕМ, КМ,

SС1

MW1, MW2)

SС2

Штепсельный разъем: вилка 2РМ22Б4Ш3В1 (розетка 2РМ22КПН4Г3В1) (не применимо с кодом ЕМ, КМ)

Альтернативное расположение штепсельного разъема - с правой стороны при взгляде на индикатор/

OS³⁾

со стороны винта заземления датчика

Альтернативное подключение импульсных линий - "низкое" давление справа, "высокое" давление слева

КХХ

Кабельный ввод

Предел допускаемой основной погрешности ±0,065% (только для моделей CDR/CGR c кодом

диапазона 2-4)

РА

Предел допускаемой основной погрешности ±0,2%

J5 ³⁾

Накладка для защиты параметров настройки датчика (применяется для датчиков с кодом М5)

T0³⁾

Стандартный терминальный блок

Т1 ²⁾

Устройство защиты от импульсных перенапряжений

HS²⁾

Корпус электронного преобразователя из нерж. стали 316

Температура окружающей среды от минус 55°С (применяется только для датчиков с кодом

материала разделительной мембраны 2 и кодом заполняющей жидкости 1, для CD/CG c материалом

уплотнительных колец 3 и материалом крепежных деталей L4)

Температура окружающей среды от -60 °С (применяется только для датчиков CDR, CGR с кодом

BR6²⁾

материала разделительной мембраны 2 и кодом заполняющей жидкости 1)

Средний срок службы 30 лет

Дополнительная технологическая наработка в течение 360 ч (применяется только для датчиков

с кодом IM, EM, KM)

Оформление отдельного свидетельства о поверке

Сертификат соответствия ГОСТ Р 61508 (функциональная безопасность) с уровнем полноты

QT²⁾

безопасности SIL-2 (SIL-3 при резервировании)

Q15⁹⁾

Утверждение о соответствии NACE MR 0175/ISO 15 156:2015, MR 0103/ISO 17945:2015

IG¹⁰⁾

Сертификат соответствия требованиям Системы добровольной сертификации ИНТЕРГАЗСЕРТ

Сертификат соответствия нормам сейсмостойкости

Техническое наблюдение Российского Морского Регистра судоходства (не применяется с кодами LT

MW1²⁾

и BR6)

Техническое наблюдение Российского Морского Регистра судоходства для применения с

дополнительным знаком WINTERIZATION(-50) (применяется только для датчиков с кодом материала

MW2²⁾

разделительной мембраны 2, кодом заполняющей жидкости 1 и кодом крепёжных деталей L8. Не

применяется с кодом технологического соединения 8, кодами LT, BR6)

Сертификат прослеживаемости материалов по EN 10204 3.1B

Q76²⁾

Сертификат подтверждения состава материала

RH²⁾

Корпус и крышки красного цвета

¹⁾ Для атмосферного давления 101,3 кПа.

²⁾Не применяется для моделей CD, CG.

³⁾ Не применяется для моделей CDR, CGR.

⁴⁾ Выходной HART-сигнал настраивается по версии 5. При необходимости выходной HART-сигнал может быть перенастроен по версии 7.

⁵⁾ Выходной HART- сигнал по версии 7. Для моделей моделей CD, CG без возможности настройки на выходной HART-сигнал по версии 5,

для моделей CDR, CGR при необходимости выходной HART- сигнал может быть перенастроен по версии 5.

⁶⁾ Для настройки параметров, калибровки, выбора режимов работы должен использоваться HARTEкоммуникатор.

⁷⁾Обозначение клапанного блока согласно разделу "Клапанные блоки" каталога "Датчики давления". Оформляется отдельной строкой

заказа. При заказе датчика с кодом S5; монтажные части указываются в строке заказа клапанного блока. При заказе датчика с кодом

S5 и клапанным блоком 0105 монтажный кронштейн указывается в строке заказа клапанного блока. Датчик поставляется в сборе

с клапанным блоком, в паспорте делается отметка о проведении испытаний на герметичность сборки "датчик E клапанный блок".

Номенклатуру поставляемых клапанных блоков необходимо уточнять при заказе или в соответствующих разделах каталога.

⁸⁾ Наружный диаметр трубы составляет:

50±5 мм - для моделей 150 СG, CD;

60±5 мм - для моделей 150 CGR, CDR.

⁹⁾ Не применяется с кодами монтажных частей 2A, 2D, 2E, 2F. При заказе кода S5 в строке заказа КБ должна быть опция Q15.

¹⁰⁾ В паспорте указывается номер сертификата.

Пример обозначения изделия: МетранH150СDR2 2 2 1 1 L3 А M4 D5 2 B1 K01 (0...40 кПа)

МетранH150

В графе "Стандарт" знаком z отмечены популярные исполнения с минимальным сроком поставки.

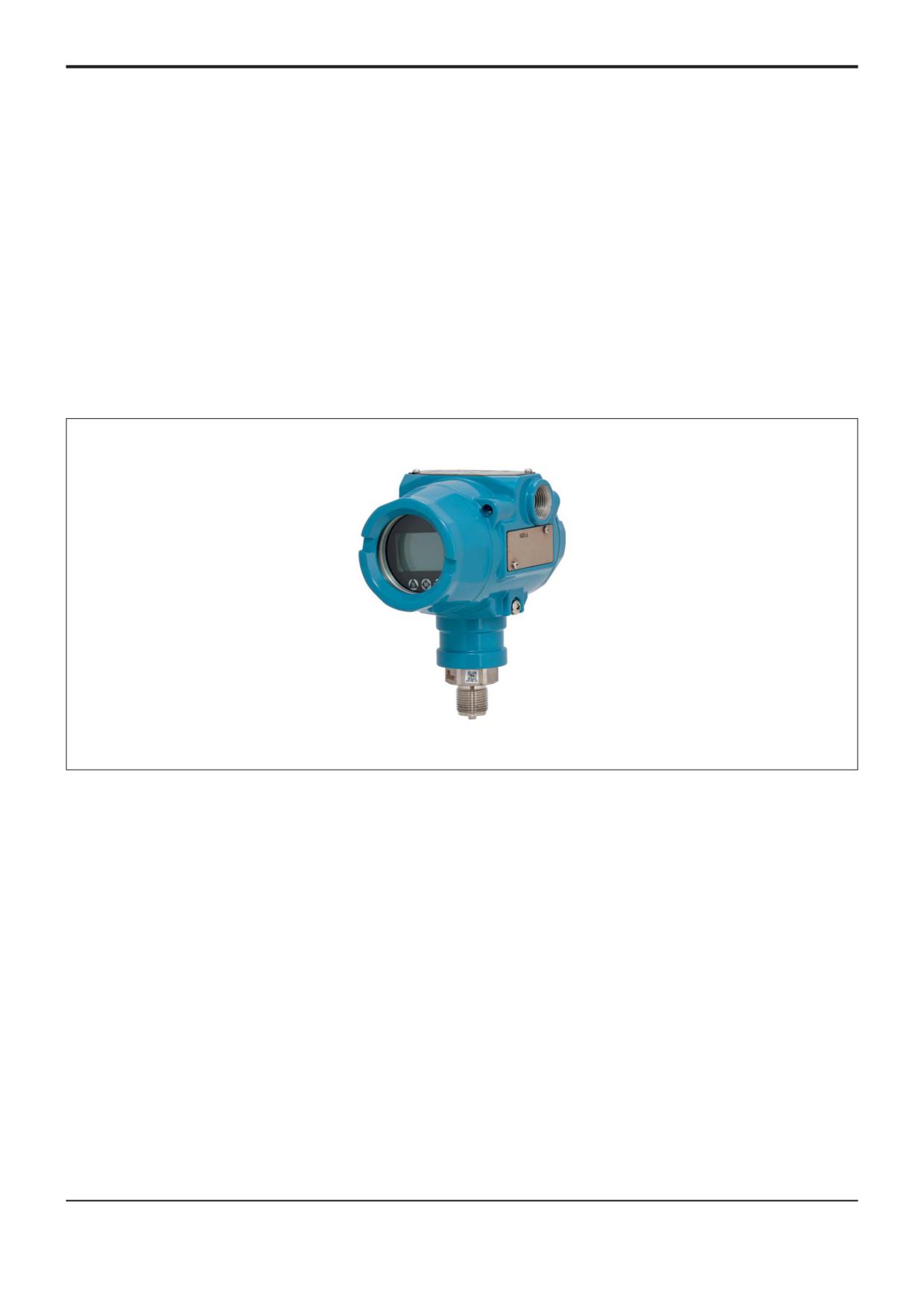

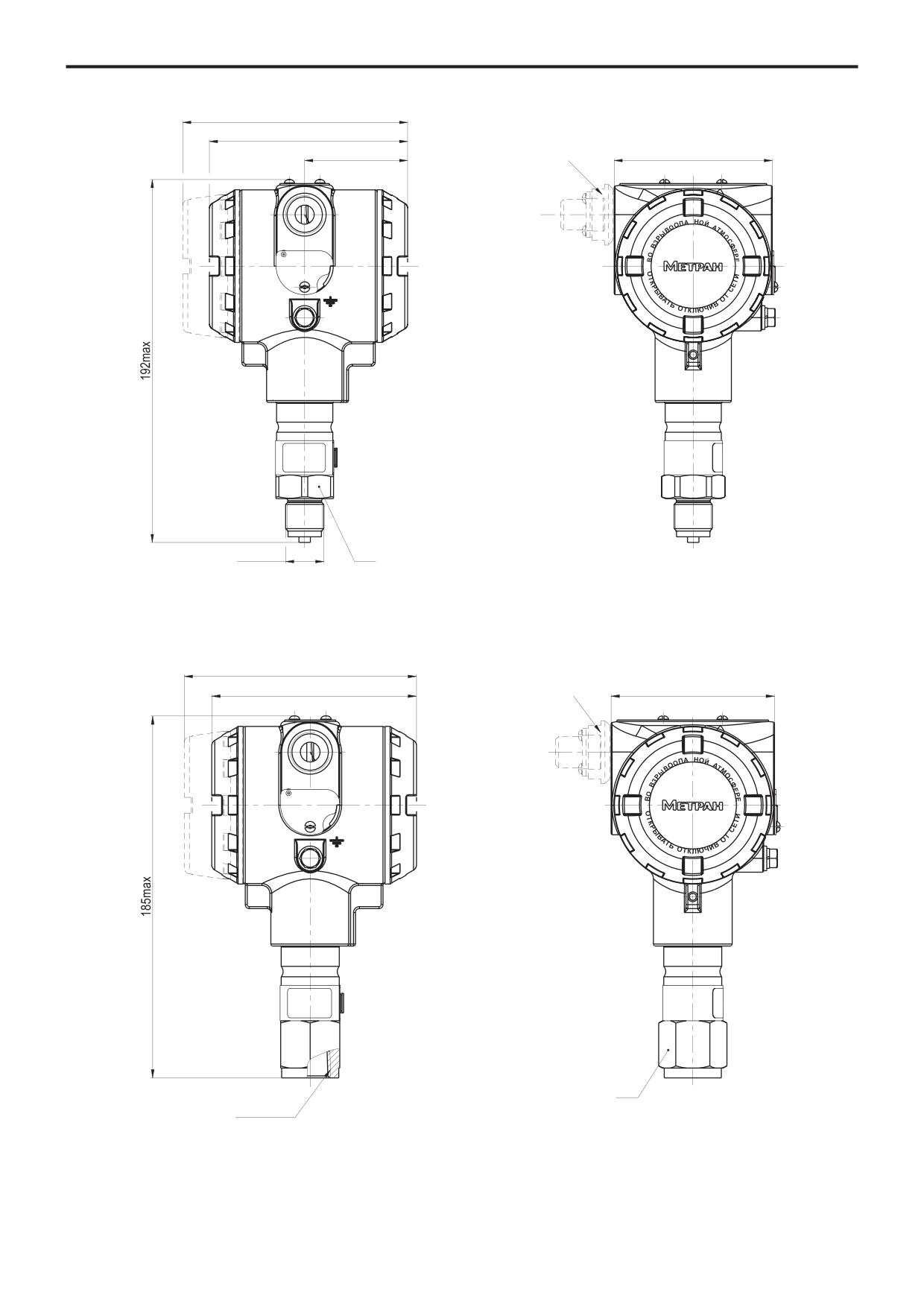

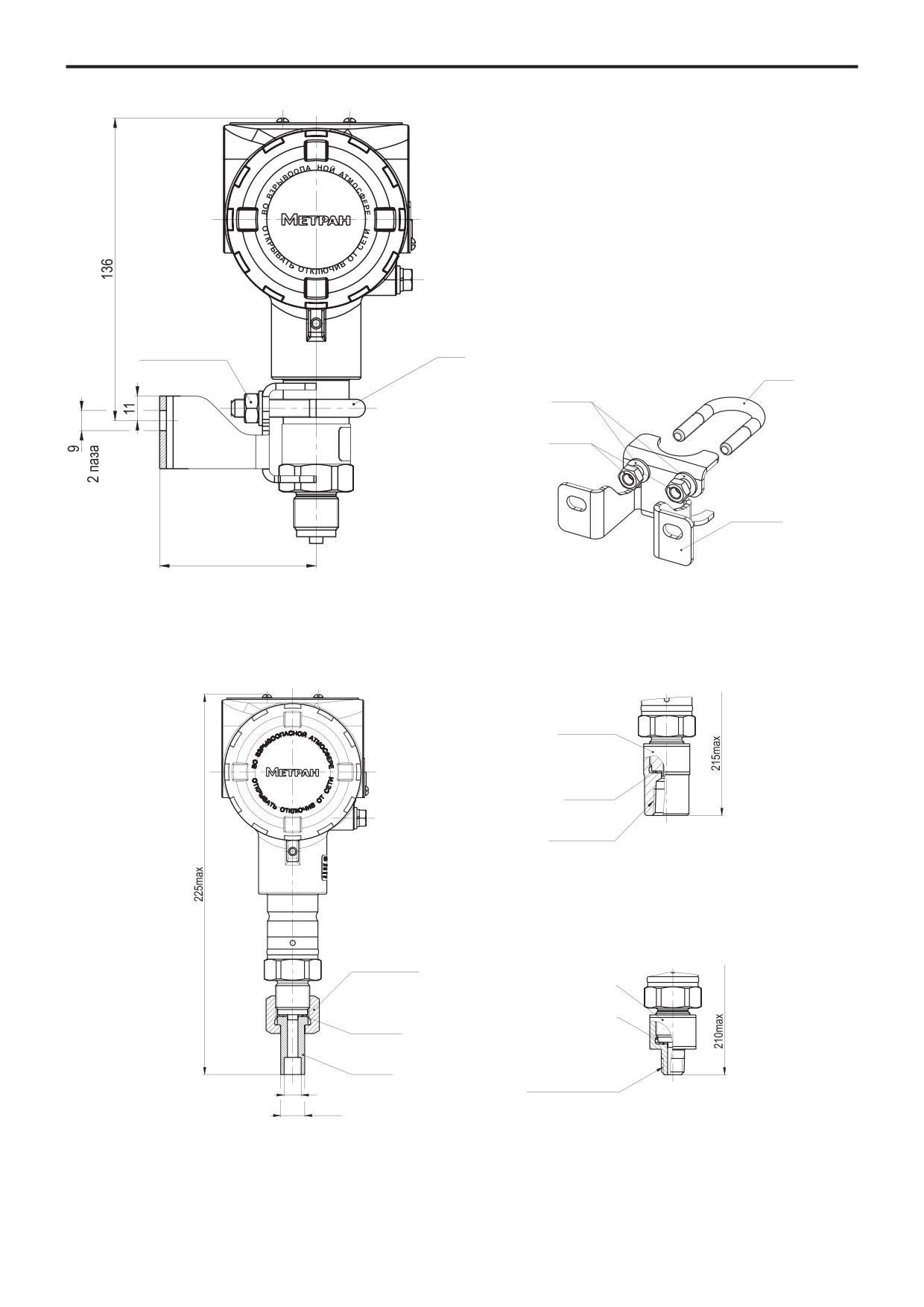

Датчик давления 150T штуцерного исполнения

Таблица 8

Модель

Описание изделия

Cтандарт

150TG

Датчик избыточного давления (штуцерного исполнения)

150TGR

Датчик избыточного давления (штуцерного исполнения)

150TA

Датчик абсолютного давления (штуцерного исполнения)

150TAR

Датчик абсолютного давления (штуцерного исполнения)

Код

Диапазоны измерений давления

Модель 150TGR ¹⁾

Модель 150TAR⁹⁾

от -100 до 206 кПа

от 0 до до 206 кПа

от -100 кПа до 1,034 МПа

от 0 до 1,034 МПа

от -100 кПа до 5,515 МПа

от 0 до до 5,515 МПа

от -100 кПа до 27,579 МПа

от 0 до до 27,579 МПа

от -100 кПа до 68,947 МПа

от 0 до 68,947 МПа

Модель 150TG ¹⁾

Модель 150TA⁹⁾

0Т

от -40 до 40 кПа

от 0 до 40 кПа

1Т

от -100 до 250 кПа

от 0 до 250 кПа

2Т

от -100 до 1 МПа

от 0 до 1 МПа

3Т

от -100 до 3 МПа

от 0 до 3 МПа

4Т

от -100 до 10 МПа

от 0 до 10 МПа

5Т

от -100 до 40 МПа

от 0 до 40 МПа

Код

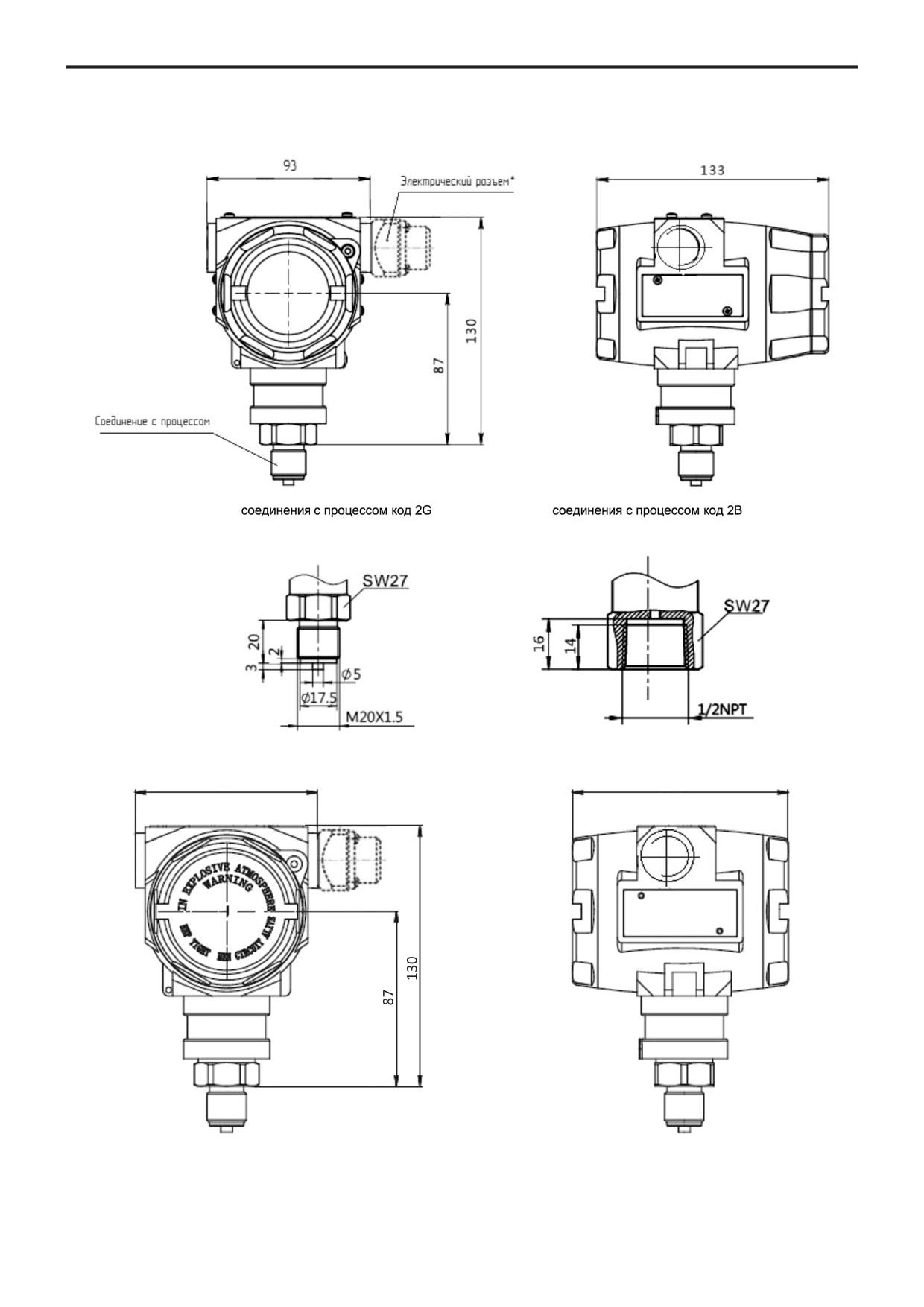

Технологическое соединение

2В

1/2NPT внутренняя

2С²⁾

G1/2 наружная резьба (только для кодов диапазонов 1-3)

М20х1,5 внешняя по ГОСТ 25164 исп.1

Код

Материал разделительной мембраны

Материал деталей, контактирующих с

рабочей средой

Нержавеющая сталь 316

Сплав С-276

Нержавеющая сталь 316

Код

Заполняющая жидкость

Кремнийорганическая

2 ²⁾

Инертный наполнитель

Код

Выходной сигнал

4-20 мА с цифровым сигналом на базе протокола HART

Код

Версия протокола HART

HR5 ^{2) 5)}

HART протокол версии 5 (по умолчанию)

HR7 ⁶⁾

HART протокол версии 7

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

Код

Индикация

М4 ²⁾

Встроенный ЖКИ с кнопками настройки и продублированные внешние кнопки настройки

(если не выбран код DS или DZ)

М5 ³⁾

Встроенный ЖКИ с клавиатурой

МА ²⁾ ⁷⁾

Встроенный ЖКИ без клавиатуры

Код

Исполнение по взрывозащите

Сертификация искробезопасности 0ЕхiaIIСТ5

Сертификация взрывобезопасности 1ЕхdIIСТ6, 1ЕхdIIСТ5

KM²⁾

Сертификация взрывобезопасности 1ЕхdIIСТ6, 1ЕхdIIСТ5 и искробезопасности 0ЕхiaIIСТ4

UC ²⁾

Для работы на газообразном кислороде и кислородосодержащих газовых смесях (применяется

только с кодом 2 заполняющей жидкости)

Код

Встроенные клапанные блоки

S5 ⁸⁾

Поставляется с установленным клапанным блоком

Код

Монтажные части (только для кода 2G технологического соединения)

(материал прокладок 12Х18Н10Т)

2А

Переходники с резьбой 1/4NPT внутренней

Переходники с резьбой 1/4NPT наружной

2Е

Переходники с резьбой 1/2NPT наружной

Ниппель (внутр. диам. 10) с накидной гайкой М20х1,5, материал накидной гайки - углеродистая сталь

с покрытием

2Н³⁾

Ниппель (внутр. диам. 8) с накидной гайкой М20х1,5, материал накидной гайки - углеродистая сталь

с покрытием

Код

Материал монтажных частей

Сталь 12Х18Н10Т или нерж. сталь 316

Углеродистая сталь с покрытием (применяется только для кода 2F)

Углеродистая сталь 09Г2С с покрытием (применяется только для кода 2F)

Код

Монтажные кронштейны

В1 ³⁾

Кронштейн для крепления на панели (материал - углеродистая сталь с покрытием)

В4

Кронштейн для крепления на панели и на трубе⁴⁾ (материал - нержавеющая сталь)

Код

Дополнительная гарантия

WR5

Гарантийный срок эксплуатации 5 лет

Код

СПЕЦИАЛЬНЫЕ ОПЦИИ

DZ ²⁾

Внешняя кнопка калибровки "нуля"

DS ²⁾

Внешние кнопки установки аналогового "нуля" и "диапазона"

Лист калибровочных данных

С1

Настройка датчика по заказу потребителя (необходимо заполнить лист параметров настройки)

Уровни аналоговых выходных сигналов аварии и насыщения в соответствии со стандартом NAMUR,

высокий уровень аварийного сигнала

МетранH150

Продолжение таблицы 8

Код

СПЕЦИАЛЬНЫЕ ОПЦИИ (продолжение)

Cтандарт

Уровни аналоговых выходных сигналов аварии и насыщения в соответствии со стандартом NAMUR,

низкий уровень аварийного сигнала

Пользовательские уровни аварийного сигнала и насыщения, высокий уровень аварийного сигнала

(необходимо указать опцию C1 и заполнить "Лист параметров настройки")

Пользовательские уровни аварийного сигнала и насыщения, низкий уровень аварийного сигнала

(необходимо указать опцию C1 и заполнить "Лист параметров настройки")

Низкий уровень аварийного сигнала и насыщения (по умолчанию высокий уровень для моделей

150TGR, 150TAR)

NW²⁾

Приварной переходник 1/2 NPT наружная

Маркировочная табличка по заказу потребителя (необходимо заполнить лист параметров настройки)

SС

Штепсельный разъем: вилка 2РМГ14Б4Ш1Е2Б (розетка 2РМ14КПН4Г1В1) (не применимо с кодом ЕМ, КМ)

SС1

Штепсельный разъем DIN 43650, степень защиты IP65 по ГОСТ 14254 (не применимо с кодом ЕМ, КМ,

MW1, MW2)

SС2

Штепсельный разъем: вилка 2РМ22Б4Ш3В1 (розетка 2РМ22КПН4Г3В1) (не применимо с кодом ЕМ, КМ)

Альтернативное расположение штепсельного разъема - с правой стороны при взгляде на индикатор/

со стороны винта заземления датчика

КХХ

Кабельный ввод

P0²⁾

Предел допускаемой основной погрешности ±0,065% (только для моделей TGR/TAR c кодом

диапазона 1-4)

РА

Предел допускаемой основной погрешности ±0,2%

J5 ³⁾

Накладка для защиты параметров настройки датчика (применяется для датчиков с кодом М5)

HS²⁾

Корпус электронного преобразователя из нерж. сталь 316

Т0³⁾

Стандартный терминальный блок

Т1²⁾

Устройство защиты от импульсных перенапряжений

Температура окружающей среды от минус 55°С (применяется только для датчиков с кодом материала

разделительной мембраны 2 и кодом заполняющей жидкости 1)

Средний срок службы 30 лет

BR6²⁾

Температура окружающей среды от -60 С(применяется только с кодом материала разделительной

мембраны 2 и кодом заполняющей жидкости 1)

Дополнительная технологическая наработка в течение 360 ч

(применяется только для датчиков с кодами IM, EM, KM)

Оформление отдельного свидетельства о поверке.

QT²⁾

Сертификат соответствия ГОСТ Р 61508 (функциональная безопасность) с уровнем полноты

безопасности SIL-2 (SIL-3 при резервировании)

Q15¹⁰⁾

Утверждение о соответствии NACE MR 0175/ISO 15 156:2015, MR 0103/ISO 17945:2015

IG¹¹⁾

Сертификат соответствия требованиям Системы добровольной сертификации ИНТЕРГАЗСЕРТ

Сертификат соответствия нормам сейсмостойкости

MW1

Техническое наблюдение Российского Морского Регистра судоходства (не применяется с кодами LT

и BR6)

MW2

Техническое наблюдение Российского Морского Регистра судоходства для применения с

дополнительным знаком WINTERIZATION(-50) (применяется только для датчиков с кодом материала

разделительной мембраны 2 и кодом заполняющей жидкости 1, не применяется только с кодами LT, BR6)

Сертификат прослеживаемости материалов по EN 10204 3.1B

Q76²⁾

Сертификат подтверждения состава материала

RH²⁾

Корпус и крышки красного цвета

¹⁾ Для атмосферного давления 101,3 кПа.

²⁾Не применяется для моделей TA, TG.

³⁾Не применяется для моделей TAR, TGR.

⁴⁾ Наружный диаметр трубы составляет:

50±5 мм - для моделей 150 TA,TG;

60±5 мм - для моделей 150 TAR, TGR.

⁵⁾Выходной HART-сигнал настраивается по версии 5. При необходимости выходной HART-сигнал может быть перенастроен по версии 7.

⁶⁾ Выходной HART- сигнал по версии 7. Для моделей моделей CD, CG без возможности настройки на выходной HART-сигнал по версии 5,

для моделей CDR, CGR при необходимости выходной HART- сигнал может быть перенастроен по версии 5.

⁷⁾ Для настройки параметров, калибровки, выбора режимов работы должен использоваться HARTEкоммуникатор.

⁸⁾Обозначение клапанного блока согласно разделу "Клапанные блоки" каталога "Датчики давления". Оформляется отдельной строкой

заказа. При заказе датчика с кодом S5 монтажный кронштейн (код B1, В4) указывается в строке заказа датчика; монтажные части

указываются в строке заказа клапанного блока. Датчик поставляется в сборе с клапанным блоком, в паспорте делается отметка о

проведении испытаний на герметичность сборки "датчик E клапанный блок". Номенклатуру поставляемых клапанных блоков

необходимо уточнять при заказе или в соответствующих разделах каталога.

⁹⁾ Минимально возможный диапазон измерений уточняйте у производителя.

¹⁰⁾ Не применяется с кодами монтажных частей 2A, 2D, 2E, 2F. При заказе кода S5 в строке заказа КБ должна быть опция Q15.

¹¹⁾ В паспорте указывается номер сертификата.

Примечания к табл. 7, 8:

1. Кабельный ввод поставляется в комплекте с датчиком согласно коду заказа.

2. По умолчанию датчики выпускаются из производства, настроенные на диапазон от 0 до Pmax. По заказу потребителя датчик может

быть настроен на любой диапазон измерений, не выходящий за крайние значения, предусмотренные для данной модели (табл.1

и 2). В этом случае значение нижнего и верхнего предела измерений указывается в строке заказа после кода диапазона (см. пример

обозначения датчика при заказе).

3. Датчики поставляются с первичной поверкой.

Пример условного обозначения изделия: Метран-150TGR3 кПа 2G 2 1 А М4 2F 2 В4 К01 (0...4000)

МетранH75

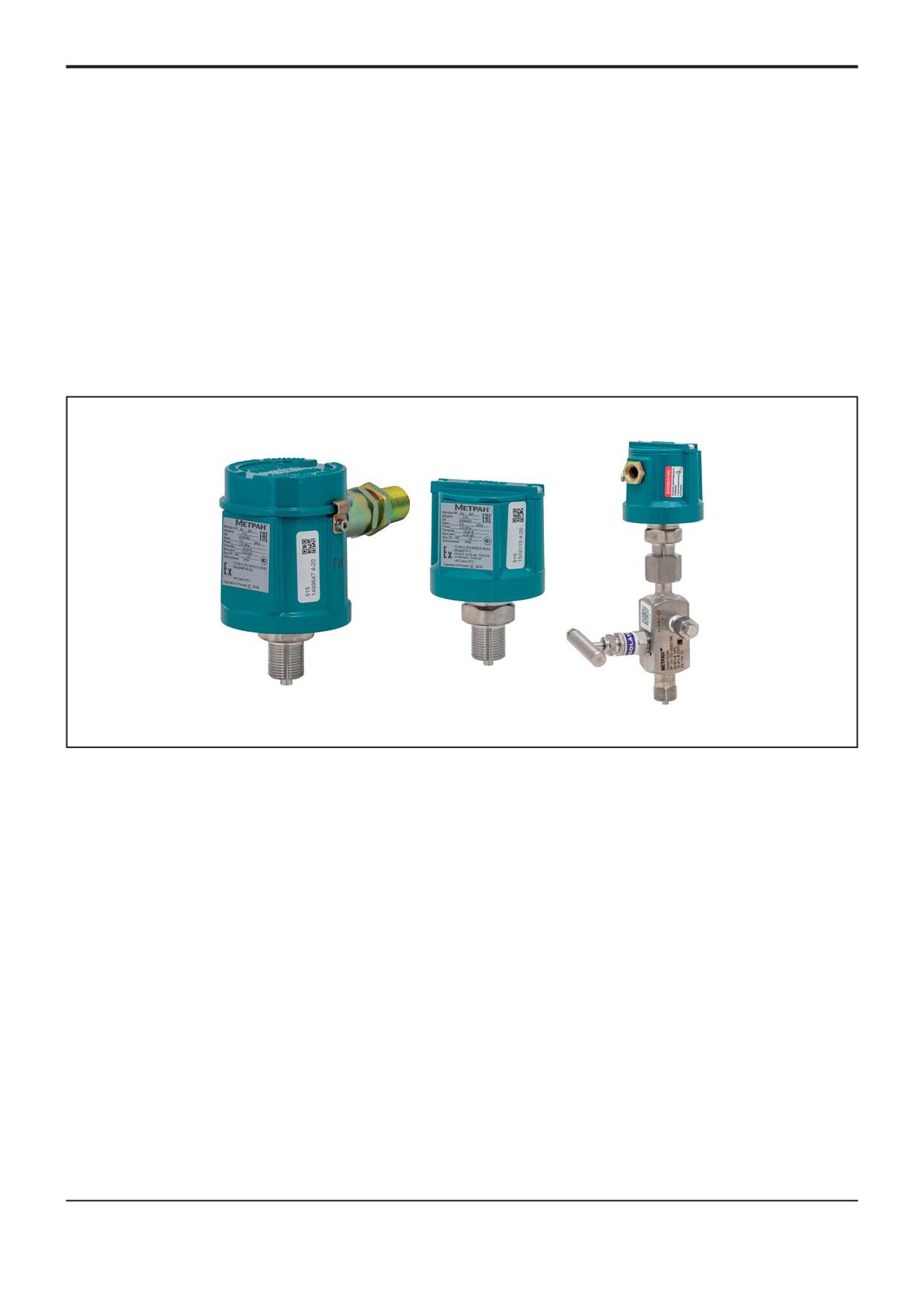

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

Датчик состоит из сенсорного модуля и

Воздействие давления преобразуется в деформацию

электронного преобразователя. Сенсорный модуль состоит

чувствительного элемента, вызывая при этом изменение

из измерительного блока и платы аналого-цифрового

электрического сопротивления его тензорезисторов и

преобразователя (АЦП). Давление подается в камеру

разбаланс мостовой схемы.

измерительного блока, преобразуется в деформацию

Электрический сигнал, образующийся при разбалансе

чувствительного элемента и изменение электрического сигнала.

мостовой схемы, измеряется АЦП и подается в электронный

Электронный преобразователь преобразует электрический

преобразователь. Электронный преобразователь преобразует

сигнал в соответствующий выходной сигнал.

это изменение в выходной сигнал.

В датчиках избыточного давления измерительный

В модели 75ТА полость над чувствительным элементом

блок состоит из разделительной мембраны, разделительной

вакуумирована и герметизирована.

жидкости и чувствительного элемента.

Измеряемое давление через разделительную

мембрану и разделительную жидкость передается на

чувствительный элемент из монокристаллического кремния с

пленочными тензорезисторами.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Верхние пределы измерений и давления перегрузки

Таблица 1

Модель

Код диапазона

Верхние пределы измерений, кПа

Максимальный диапазон

Давление перегрузки,

датчика

измерений

измерений, кПа

МПа

минимальный, Pmin

максимальный, Pmax

Датчики избыточного давления и давления-разрежения¹⁾

75TG

(- 40) - 40

12,5

250

(- 100) - 250

1000

(- 100) - 1000

150

3000

(- 100) - 3000

500

10000

(- 100) - 10000

5000

40000

(- 100) - 40000

Датчики абсолютного давления

75TA

0- 40

250

0 - 250

200

1000

0- 1000

1000

10000

0 - 10000

¹⁾ Датчик может быть настроен на любой диапазон измерений, не выходящий за крайние значения максимального диапазона

измерений данной модели.

• Пределы допускаемой основной приведенной погрешности датчиков (включая нелинейность, гистерезис и повторяемость),

выраженной в % от диапазона изменения выходного сигнала, не превышают значений ±γ, приведенных в табл.2.

Таблица 2

Модель датчика

Исполнение по пределам

Код диапазона

Пределы допускаемой основной приведенной погрешности, ±γ, %

погрешности

75TA

базовое

2-4, 6

0,5

2-4, 6

0,2

0,1

Рв ≥ Рmax/6,5

Рв< Рmax/6,5

0,1

0,0025+0,0145Рmax/Рв

0,075

Рв ≥ Рmax/5

Рв< Рmax/5

0,075

0,0025+0,0145Рmax/Рв

75TG

базовое

2, 3

Рв ≥ Рmax/13,5

Рв< Рmax/13,5

0,5

0,025+0,035Рmax/Рв

4-7

0,5

2,3

Рв ≥ Рmax/5

Рв< Рmax/5

0,2

0,025+0,035Рmax/Рв

4-6

Рв ≥ Рmax/13,5

Рв< Рmax/13,5

0,2

0,0025+0,0145Рmax/Рв

0,2

2,3

Рв ≥ Рmax/5

Рв< Рmax/5

0,1

0,025+0,035Рmax/Рв

4-7

Рв ≥ Рmax/6,5

Рв< Рmax/6,5

0,1

0,0025+0,0145Рmax/Рв

4-7

Рв ≥ Рmax/5

Рв< Рmax/5

0,075

0,0025+0,0145Рmax/Рв

Pmax - максимальный верхний предел измерений, указанный в табл.1;

Рв - интервал измерений (шкала), на который настроен датчик.

МетранH75

• Выходные сигналы

УРОВНИ АВАРИИ И НАСЫЩЕНИЯ

Уровни аварии и насыщения могут быть определены

Датчики выпускаются с типом выходного сигнала - 4-20 мА с

пользователем в листе конфигурационных параметров при

протоколом HART версии 7.

заказе (код С1), либо настроены во время эксплуатации. Датчики

• Датчики имеют электронное демпфирование выход-

моделей 75TA/75TG имеют три настраиваемые опции параметров

ного сигнала, ккоторое позволяет сгладить выходной сигнал

сигналов аварии инасыщения, которые указаны в табл.4

при быстром изменении измеряемого параметра. Время

Таблица 4

демпфирования устанавливается от 0 до 100 секунд с шагом

Значение

0,1 секунда. Настройка времени демпфированияопределяется

Значение

сигнала

пользователем при заказе опции С1 с указанием его в листе

Опция

Уровень

аварийного

насыщения,

настройки. Время готовности датчика, измеряемое как время

сигнала, мА

мА

от включения питания до установления выходного сигнала,

Метран

Высокий

21,75

20,8

при минимальном установленном времени демпфирования не

(базовое

Низкий (код CT)

3,75

3,9

более 11 секунд.

исполнение)

• Время отклика датчика от 500 мс.

Высокий (код C4)

22,5

20,5

NAMUR

Низкий (код CN)

3,6

3,8

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Пользова-

Высокий (код CR)

20,2 - 23

20,1 - 22,9

тельская

Низкий (код CS)

3,6 - 3,8

3,7 - 3,9

• Датчики устойчивы к воздействию атмосферного давления

от 84,0 до 106,7 кПa (группа Р1 ГОСТ Р 52931).

ВЗРЫВОЗАЩИЩЕННОСТЬ

• Датчики

устойчивы

воздействию

температуры

окружающего воздуха в рабочем диапазоне от -40 до 85°С; для

Датчики давления Метран-75Т взрывозащищенных

опции LT от -51 до 85°С. Встроенный индикатор отображает

исполнений соответствуют требованиям ТР ТС 012/2011, ГОСТ

информацию в диапазоне температуры окружающей среды

31610.0-2014 (IEC 60079-0:2011), ГОСТ IEC 60079-1-2013,

ГОСТ 31610.11-2014 (IEC 60079-11:2011), ГОСТ 31610.26-

от -20 до 70°С.

2012/ IEC 60079-26:2006.

• Дополнительная погрешность датчиков, вызванная

- вид взрывозащиты "взрывонепроницаемая оболочка" с

изменением температуры окружающего воздуха от

уровнем взрывозащиты "взрывобезопасный" с маркировкой

нормальной

(23±2) °С до любой температуры в рабочем

по взрывозащите 1Ex db IIC T6 Gb Х ;

диапазоне температур от минус 40 до плюс 85°С, выраженная

- вид взрывозащиты "искробезопасная электрическая цепь" с

в процентах от диапазона измерений, на каждые 10°С не

уровнем взрывозащиты особовзрывобезопасный, маркировка

превышает значений указанных в таблице 3.

по взрывозащите 0Ех ia IIC T4 Ga X.

Таблица 3

Модель

Дополнительная

НАСТРОЙКА ДАТЧИКА

температурная

Настройка и управление датчиком Метран-75

погрешность на каждые

осуществляется дистанционно при помощи управляющего

10 °С, ± γт, %

устройства, поддерживающего HART-протокол (HART-

коммуникатор, HART-модем, HART-мультиплексор и др.) и

75TG

0,075+0,0375Pmax/Pв

конфигурационных программ, либо при помощи локальных

75TA код диапазона 2

0,115+0,065Pmax/Pв

кнопок управления (в исполнении с кнопками).

Цифровой сигнал от датчиков Метран-75 может

75TA коды диапазона 3, 4, 6

0,0025+0,0145Pmax/Pв

приниматься и обрабатываться любым HART-устройством,

Примечание:

поддерживающим HART-протокол в объеме универсальных и

Pmax - максимальный верхний предел измерений, указанный

общих команд.

в таблице 1,

Pв - диапазон измерений, на который настроен датчик.

ИНДИКАЦИЯ

• В рабочем диапазоне температур от минус 51до минус 40°С

На дисплее индикатора могут отображаться: значение

дополнительная температурная погрешность γ_тна каждые 10°С

измеряемого давления, масштабируемая переменная, % от

увеличивается в 3 раза.

диапазона изменений выходного сигнала, значение токового

выходного сигнала и температура сенсора.

• Датчики устойчивы к воздействию относительной влажности

Датчики с индикатором (кода исполнения М4) имеют

окружающего воздуха 100 % при температуре плюс 35°С и

три внешние кнопки настройки, расположенные на корпусе

более низких температурах с конденсацией влаги.

электронного преобразователя и дублирующие кнопки

• Степень защиты датчиков от воздействия пыли и воды

на индикаторе, с помощью которых можно осуществлять

соответствует группе IP 66/IP67 по ГОСТ 14254.

настройку датчиков.

• Температура среды технологического процесса на входе в

датчик от -40°С (для опции LT от -51°С) до 120°С. Для снижения

ЭЛЕКТРОПИТАНИЕ ДАТЧИКА

температуры измеряемой среды в рабочей полости датчика

рекомендуется использовать специальные устройства

Электрическое питание датчиков общепромышлен-

(удлиненные импульсные линии, разделительные сосуды и

ного и взрывозащищенного исполнения Exd осуществляется

т.д.).

от источника питания постоянного тока напряжением 14 - 55 В,

• Датчики предназначены для измерения давления сред,

при этом пределы допускаемого сопротивления нагрузки (со-

по отношению к которым материалы, контактирующие с

противления приборов и линии связи) зависят от установлен-

измеряемой средой (см. табл. 5), являются коррозионно-

ного напряжения питания датчиков и не должны выходить за

границы рабочей зоны, приведенной на рис.1.

стойкими.

Электрическое питание датчиков взрывозащищен-

• Датчики выдерживают воздействие перегрузки давлением,

ного исполнения Exia осуществляется от искробезопасных

указанным в табл.1.

цепей барьеров (блоков), имеющих вид взрывозащиты "ис-

• Датчики соответствуют требованиям ГОСТ Р МЭК 61326-1

кробезопасная электрическая цепь" с уровнем взрывозащиты

по электромагнитной совместимости (ЭМС). Отклонение

искробезопасной электрической цепи ia для взрывобезопас-

выходного сигнала во время воздействия электромагнитных

ных смесей подгруппы IIC по ГОСТ Р 51330.11 и пропускающих

помех не должно превышать ± 1% от Рmax.

HART-сигнал, при этом максимальное выходное напряжение

• Датчики

соответствуют

нормам

помехоэмиссии,

барьеров U₀ = 28 B, максимальный выходной ток I₀ = 93 мА, а

установленным для класса А в соответствии с ГОСТ Р 30805.22.

максимальная выходная мощность Р₀ = 0,65 Вт.

МетранH75

ТЕХНОЛОГИЧЕСКОЕ СОЕДИНЕНИЕ

По заказу, для соединения с измеряемой средой,

датчики Метран-75 могут комплектоваться переходниками

по табл. 5, 6, 7. По отдельному заказу с датчиком могут быть

поставлены одно и двухвентильные клапанные блоки (см.

раздел "Клапанные блоки" тематического каталога "Датчики

давления"). Данные клапанные блоки позволяют: отключать

датчик от измеряемой среды, производить продувку

импульсной линии через дренажный клапан и подключать

портативный калибратор давления для проверки работы

датчика на объекте. При заказе датчика с кодом S5 датчик

поставляется в сборе с клапанным блоком и производится

Rmax

, Ом

1782

испытание на герметичность.

Rmin, Ом

НАДЕЖНОСТЬ

R1, Ом

250

, Ом

600

Средний срок службы датчика

20 лет, кроме

Umin, В

датчиков, эксплуатируемых при измерении агрессивных сред,

средний срок службы которых зависит от свойств агрессивной

U1, В

19,75

среды, условий эксплуатации и применяемых материалов.

U2, В

27,8

Средняя наработка датчика на отказ составляет не

Rmin=250 Ом - для датчиков с HART-сигналом

менее 150 000 ч.

Рис.1. Пределы допускаемого нагрузочного

МАССА

сопротивления в зависимости от напряжения питания.

Масса датчика без клапанного блока и монтажных

При использовании датчиков взрывозащищенного

частей не превышает:

исполнения

вида

"искробезопасная

электрическая

- 1,6 кг - для моделей 75ТG, 75TА.

цепь" вне взрывоопасных зон без сохранения свойств

взрывозащищенности электрическое питание датчиков

ПОВЕРКА

допускается осуществлять от источника питания постоянного

Интервал между поверками:

тока напряжением 14-55 В.

- 3 года - для датчиков давления с кодами PA, PB, Р8;

Требование к источнику питания:

- 5 лет - для датчиков давления базового исполнения.

- сопротивление изоляции не менее 20 МОм;

Методика поверки - МИ 4212-023 -2011.

- испытательное напряжение при проверке электрической

прочности изоляции 1,5 кВ;

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

- пульсация выходного напряжения не превышает 0,5% от

Гарантийный срок на датчики давления составляет 36

номинального значения выходного напряжения при частоте

месяцев с даты ввода в эксплуатацию или 60 месяцев с даты

гармонических составляющих, не превышающей 500 Гц;

поставки, в зависимости от того, какой из данных периодов

- среднеквадратичное значение шума в полосе частот от 500

истекает раньше. Для датчиков давления с опцией WR5

до 10 кГц - не более 2,2 мВ.

гарантийный срок составляет 5 лет с даты ввода в эксплуатацию

Потребляемая мощность датчика не более 1,3 В•А.

или 7 лет с даты поставки, в зависимости от того, какой из

данных периодов истекает раньше.

РЕКОМЕНДАЦИИ ПО ВЫБОРУ КАБЕЛЯ И КАБЕЛЬНЫХ

Гарантийный срок хранения 12 месяцев с момента

ВВОДОВ ПРИ МОНТАЖЕ ДАТЧИКОВ

изготовления датчика.

Рекомендуется применять для монтажа кабели

контрольные с резиновой изоляцией, кабели для сигнали-

КОМПЛЕКТ ПОСТАВКИ

зации и блокировки с полиэтиленовой изоляцией (кроме

- датчик с госповеркой (с отметкой в паспорте), при заказе

монтажа датчиков взрывозащищенного исполнения с

опции QM оформляется отдельное свидетельство о поверке;

видом взрывозащиты "взрывонепроницаемая оболочка" во

- комплект монтажных частей (в соответствии с заказом);

взрывоопасных зонах всех классов). Допускается применение

- руководство по эксплуатации;

других кабелей с сечением жилы не более 1,5 мм². Допускается

- инструкция по настройке (при заказе опции M4);

совместная прокладка в одном кабеле цепей питания датчика

- паспорт;

и выходного сигнала с использованием изолированных жил

- розетка штепсельного разъема (в соответствии с заказом).

с сопротивлением изоляции не менее 50 МОм. Экранировка

По требованию Заказчика могут быть поставлены:

цепей выходного сигнала от цепей питания не требуется. При

- кабельный ввод или штепсельный разъем (установленный);

прокладке линии связи вблизи электроустановок мощностью

- клапанный блок (в т.ч. в сборе с датчиком);

более 0,5 кВт рекомендуется применение экранированного

- HART-модем;

кабеля с изолирующей оболочкой.

- сосуды СК, СУ, СР;

При монтаже датчиков со штепсельным разъемом

- блоки питания;

пайку к розетке рекомендуется проводить проводом с

- барьеры искрозащиты;

сечением жилы 0,35 мм² типа МГТФ ТУ 16-505.185 или МГШВ

- вторичные приборы.

ТУ 16-505.437.

Для обеспечения устойчивой связи по HART-

протоколу

рекомендуется

использовать

кабель

экранированная витая пара, экран рекомендуется заземлять

на приемной стороне (у сопротивления нагрузки). Не

допускается заземлять экран в двух точках. Неэкранированный

кабель может быть использован, если помехи не влияют на

качество связи.

Рекомендуется провод с сечением жилы не менее

0,2 мм2, длина которого не превышает 1500 м. В разделе

каталога "Кабельные вводы" приведены коды и параметры

кабельных вводов.

МетранH75

ИНФОРМАЦИЯ ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА

В графе “Стандарт” отмечены z популярные исполнения с минимальным сроком поставки.

Таблица 5

Модель

Описание изделия

Стандарт

75ТА

Датчик абсолютного давления, базовое исполнение

75ТG

Датчик избыточного давления (в т.ч. давления-разрежения), базовое исполнение

Код

Диапазон измерений¹⁾, кПа

Модель 75TG

Модель 75TA

(-40,0)-40

0-40

(-100)-250

0-250

(-100)-1000

0-1000

(-100)-3000

(-100)-10000

0-10000

(-100)-40000

Код

Выходной сигнал

4-20 мА с цифровым сигналом на базе протокола HART

Код

Соединение с процессом

М20х1,5, наружная резьба

1/2 NPT, внутренняя резьба

Код

Исполнение по материалам

Разделительная мембрана

Штуцер для соединения с процессом

Нерж. сталь 316L

Код

Заполняющая жидкость

Силикон

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

Код

Индикация

М4

Встроенный ЖКИ

Код

Сертификация для применения во взрывоопасных средах

Сертификация искробезопасности 0ЕхiaIIСТ4

Сертификация взрывобезопасности 1ЕхdIIСТ6

Сертификация взрывобезопасности 1ЕхdIIСТ6 и искробезопасности 0ЕхiaIIСТ4

Код

Встроенные клапанные блоки

S5²⁾

Поставляется с установленным клапанным блоком

Код

Монтажные части (только для соединения с процессом кода 2 G)

Переходники с резьбой 1/4NPT внутренней

Переходники с резьбой 1/4NPT наружной

Переходники с резьбой 1/2NPT наружной

Ниппель для соединения по наружному диаметру трубы 14 мм (внутр. ∅10) с накид-ной гайкой М20x1,5

Ниппель для соединения по наружному диаметру трубы 14 мм (внутр. ∅8) с накид-ной гайкой М20x1,5

Код

Материал ниппеля и переходника

Материал ниппеля, переходника

Материал уплотнительной

Материал накидной гайки

прокладки

ниппеля (только для кодов W4,

W5)

Сталь 12Х18Н10Т или 316L SST

Сталь 12Х18Н10Т

Нержавеющая сталь

Углеродистая сталь с покрытием

Медь М3

Углеродистая сталь с покрытием

Углеродистая сталь 09Г2С с

Медь М3

Углеродистая сталь с покрытием

покрытием (только для кода W4)

Код

Монтажные кронштейны

В4

Монтажный кронштейн для крепления на трубе с наружным диаметром 60 мм или панели

(материал - нерж. сталь)

Код

СПЕЦИАЛЬНЫЕ ОПЦИИ

Лист калибровочных данных

С1

Конфигурация параметров датчика по заказу покупателя (необходимо заполнить лист параметров

настройки)

Дополнительная маркировочная табличка (заполняется по заказу потребителя)

SC0

Штепсельный разъем: вилка 2РМГ14Б4Ш1Е2Б ГЕО.364.140 ТУ или СКНЦ.5523.129 ТУ (розетка

2РМ14КПН4Г1В1 ГЕО.364.126 ТУ), (не применяется для датчиков с кодом ЕМ, KM)

SC2

Штепсельный разъем: вилка 2РМ22Б4Ш3В1 ГЕО.364.140 ТУ или СКНЦ.5523.129 ТУ (розетка

2РМ22КПН4Г3В1 ГЕО.364.126 ТУ), (не применяется для датчиков с кодом ЕМ, KM)

SC5

Штепсельный разъем DIN 43650 (не применяется для датчиков с кодом ЕМ, KM)

Альтернативное расположение штепсельного разъема

Температура окружающей среды от минус 51°С

РА

Основная приведенная погрешность ±0,2%

РB

Основная приведенная погрешность ±0,1%

Основная приведенная погрешность ±0,075%

Дополнительная технологическая наработка в течение 360 ч (применяется только для датчиков

с кодом IM, ЕМ, КМ)

МетранH75

Продолжение таблицы 5

Код

СПЕЦИАЛЬНЫЕ ОПЦИИ (продолжение)

Стандарт

Оформление свидетельства о поверке

Q15

Утверждение о соответсвии NACE MR0175/ISO 15156 и NACE MR0103

Сигнал тревоги и уровни насыщения по стандарту NAMUR, сигнализация высокого уровня

Сигнал тревоги и уровни насыщения по стандарту NAMUR, сигнализация низкого уровня

Пользовательские уровни аварийного сигнала и насыщения, высокий уровень аварийного

«Пользовательские уровни аварийного сигнала и насыщения, низкий уровень аварийного

сигнала (необходимо указать опцию C1 и заполнить "Лист параметров настройки")»

Низкий уровень аварийного сигнала (стандартные уровни аварийного сигнала инасыщения для Метран)

КХХ³⁾

Кабельный ввод (коды по разделу каталога "Кабельные вводы")

Примечание: клапанный блок поставляется по отдельному заказу.

¹⁾ Датчик может быть настроен в соответствии с запросом потребителя на любой диапазон измерений, не выходящий за крайние

значения, предусмотренные для данной модели.

²⁾ Клапанный блок оформляется отдельной строкой, обозначение в соответствии с ТУ 3742-057-51453097-2009. При заказе датчика с

кодом S5 монтажные части не указываются в обозначении датчика. Монтажные части указываются в обозначении клапанного

блока.

³⁾ Обозначение кабельного ввода согласно тематическому каталогу «Датчики давления».

При заказе датчика с клапанным блоком монтажный кронштейн (код В4) указывается в обозначении датчика.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ДАТЧИКА ПРИ ЗАКАЗЕ:

Метран-75TG3 A 2G 2 1 M4 W4 G4 IM ST

Диапазон измерений с указанием единицы измерения указывается в примечании.

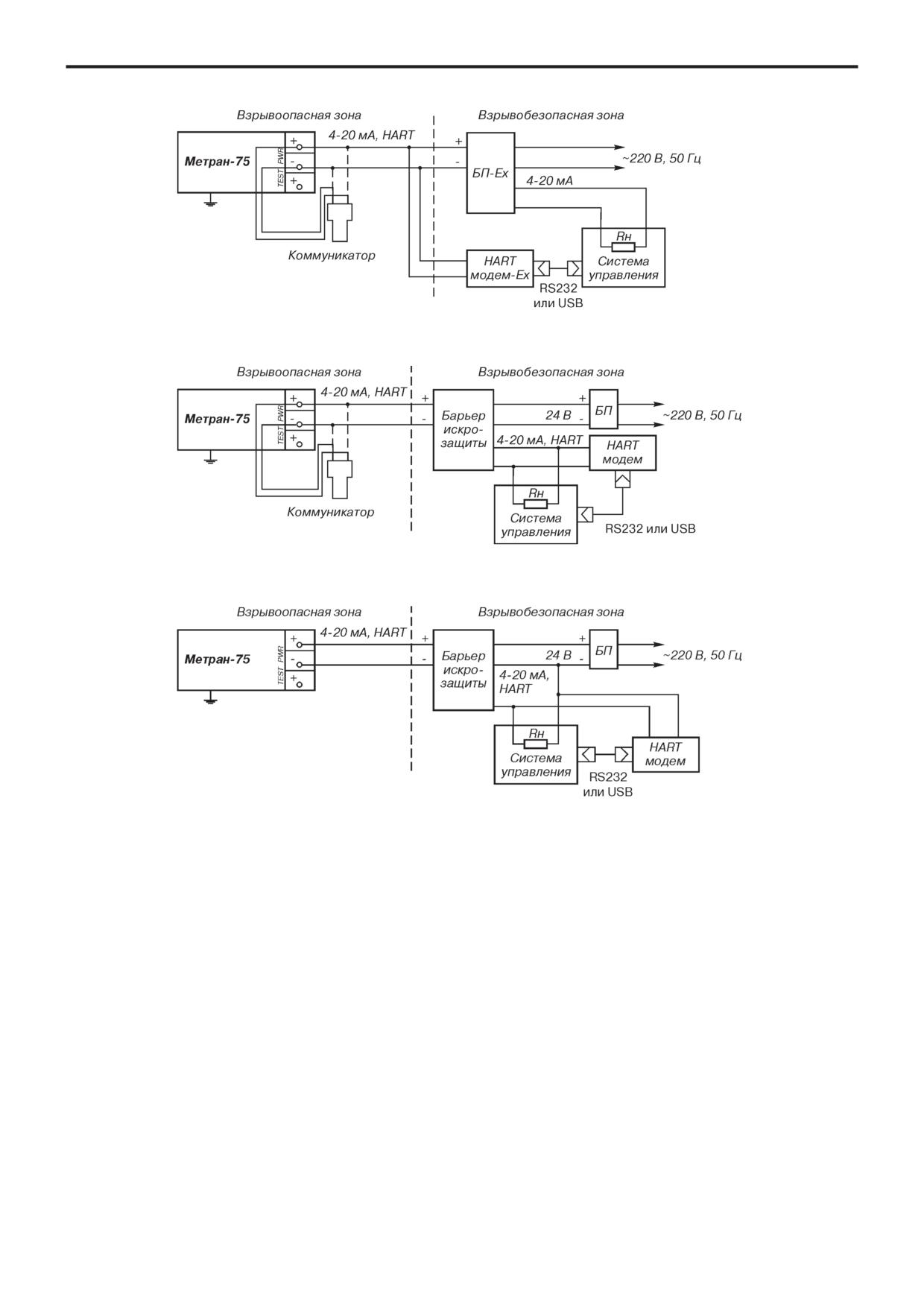

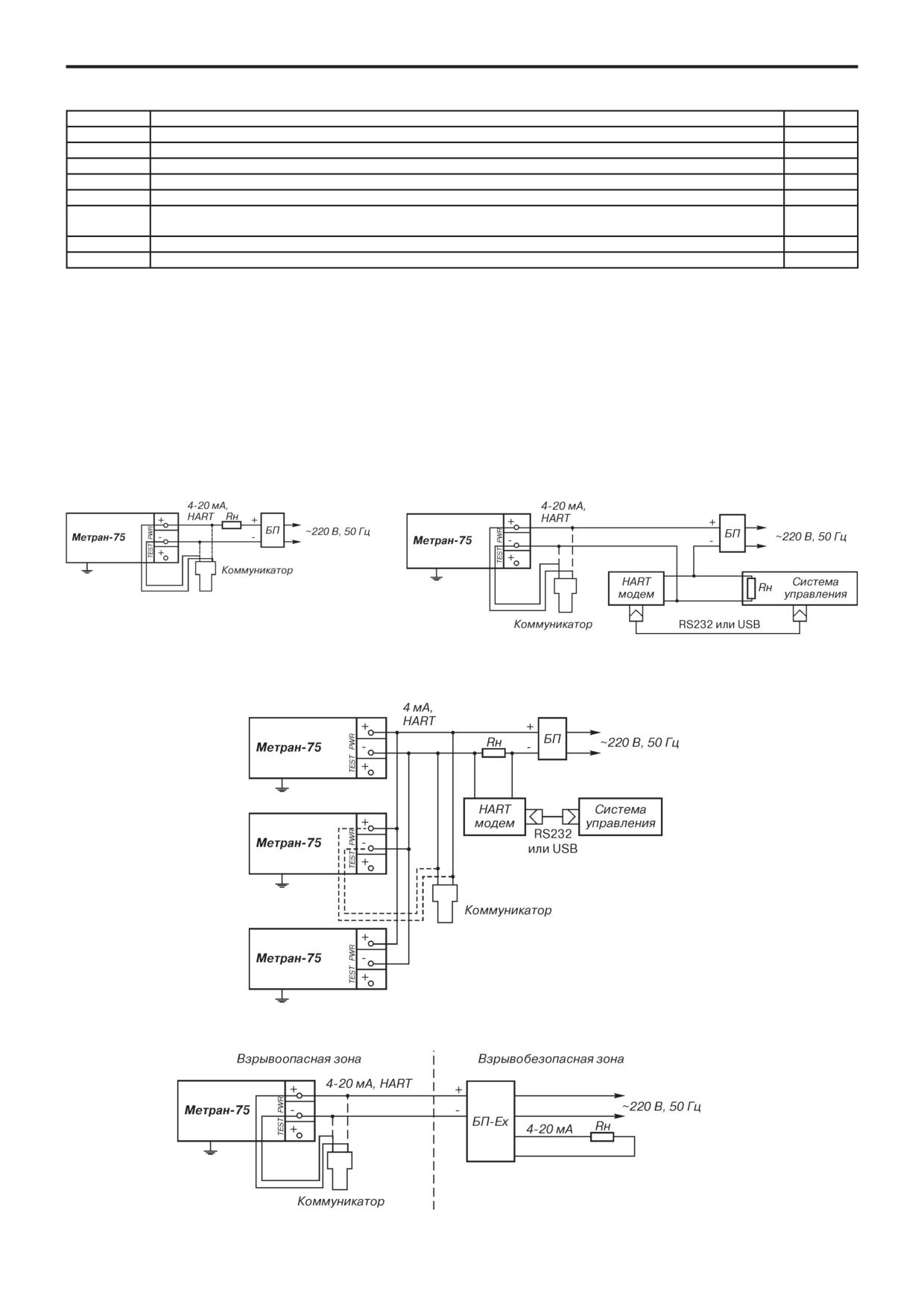

СХЕМЫ ВНЕШНИХ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ДАТЧИКА

Рис.2. Выходной сигнал 4H20 мА

Рис.3. Вариант включения датчика

(2HхHпроводная линия связи).

с HART- модемом или HART- коммуникатором.

Рис.4. Многоточечный режим работы.

Рис.5. Для датчиков зрывозащищенного исполнения вида Exia с блоком искрозащиты.

МетранH55

Малогабаритные датчики давления

МетранH55

Измеряемые среды:

Малогабаритные датчики МетранE55

жидкость, пар,

предназначены для работы в различных отраслях

газ (в т.ч. газообразный кислород)

промышленности, системах автоматического контроля,

Диапазон измеряемых давлений:

регулирования и управления технологическими

минимальный 0H0,06 МПа;

процессами и обеспечивают непрерывное

максимальный 0H100 МПа

преобразование измеряемых величин избыточного

Выходной сигнал: 4H20, 0H5 мА

(ДИ), абсолютного (ДА) давления, разрежения (ДВ),

Температура окружающего воздуха:

давленияEразрежения (ДИВ) нейтральных и агрессивных

H40...70°С

сред в унифицированный токовый выходной сигнал.

Исполнения:

Датчик приобрел широкое распространение

кислородное;

благодаря простоте конструкции, надежности, малым

взрывозащищенное (0ExiaIICT5X,

размерам и эргономичности.

0ExiaIICT4X, 1ExibIICT5X, 1ExdsIIBT4/H₂X)

Особенности датчиков давления:

Интервал между поверками - 3 года

E погрешность измерений ±0,15; ±0,25; ±0,5%;

Степень защиты от воздействия пыли и воды:

E диапазон перенастройки 10:1;

IP65

E самодиагностика при запуске;

Внесены в Госреестр средств измерений под

E встроенный фильтр радиопомех;

№18375H08, ТУ 4212H009H12580824H2002 (МП)

E микропроцессорная электроника;

СанитарноHэпидемиологическое заключение

E возможность простой и удобной настройки значений

№1021, регистрационный номер №3542 от

выходного сигнала, соответствующих нижнему и

31.07.2014

верхнему значениям измеряемого давления, кнопочными

переключателями.

МетранH55

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

Таблица 1

Тип датчика

Модель

Ряд верхних пределов измерений по ГОСТ

Код пределов допускаемой основной

22520, МПа

приведенной погрешности, ±γ%

Датчики абсолютного давления (ДА)

Метран-55-ДА

505

0,25; 0,4; 0,6; 1,0; 1,6; 2,5

Метран-55-Ех-ДА

015, 025, 050

506

1,6; 2,5; 4,0; 6,0; 10,0; 16,0

Метран-55-Вн-ДА

Датчики избыточного давления (ДИ)

Метран-55-ДИ

515

0,25; 0,4; 0,6; 1,0; 1,6; 2,5

Метран-55-Ех-ДИ

516

1,6; 2,5; 4,0; 6,0; 10,0; 16,0

Метран-55-Вн-ДИ

015, 025, 050

517

10; 16; 25; 40; 60; 100

518

0,06; 0,1; 0,16; 0,25; 0,4; 0,6

Датчики разрежения (ДВ)

Метран-55-ДВ

Метран-55-Ех-ДВ

528

0,06

015, 025, 050

Метран-55-Вн-ДВ

Датчики давления-разрежения (ДИВ)

Метран-55-ДИВ

535

разрежения

избыточного давления

Метран-55-Ех-ДИВ

0,06

0,15; 0,3; 0,5; 0,9; 1,5; 2,4

015, 025, 050

Метран-55-Вн-ДИВ

Нижний предел измерений датчиков ДА, ДИ, ДВ равен

z Выходной сигнал 0E5; 4E20 мА E для датчиков

нулю.

общепроEмышленного исполнения; 4E20 мА E для датчиков с

Для датчиков ДИВ значение измеряемого параметра,

видом взрывозащиты "Ех"

равное нулю, находится внутри диапазона измерений.

Датчики модели 517 кислородного исполнения не

z Климатическое исполнение датчиков соответствует УХЛ 3.1,

выпускаются.

У2 или Т3 по ГОСТ 15150 (группы исполнений С3, С4 по ГОСТ

Датчик может быть перенастроен на любое значение

12997 соответственно). Датчики предназначены для работы

в рамках минимальных и максимальных пределов измерений

при температуре окружающей среды, указанной в "Кодах

давления для данной модели, указанных в табл.1.

климатического исполнения", табл.5

z Пределы допускаемой основной приведенной

z Датчики климатического исполнения УХЛ3.1 и У2 устойчивы

погрешности

к воздействию относительной влажности окружающего

Таблица 2

воздуха до (95±3)% при 35°С и более низких температурах

Код пределов

Пределы допускаемой основной

без конденсации влаги. Датчики исполнения Т3 устойчивы к

допускаемой

приведенной погрешности в диапазонах

воздействию относительной влажности окружающего воздуха

основной

настройки, ±γ, %

100% при 35°С и более низких температурах с конденсацией

погрешности

Pmax≥P≥Pmax/6

Pmax/6>Pв>Pmax/10

влаги

015

0,15

0,2

z Степень защиты датчиков от воздействия пыли и воды

025

0,25

по ГОСТ 14254: IP65

050

0,5

z Датчики предназначены для работы при атмосферном

Рв E верхний предел (диапазон) измерений, выбранный

давлении от 84,0 до 106,7 кПа и соответствуют группе исполнения

в соответствии с рядом верхних пределов измерений по

Р1 по ГОСТ 12997

ГОСТ 22520, указанных в табл.1;

Рmax E максимальный верхний предел измерений для данной

z По устойчивости к механическим воздействиям датчики

модели датчика (сумма абсолютных максимальных значений

соответствуют виброустойчивому исполнению V3 по ГОСТ 12997

верхних пределов измерений избыточного давления (Pmax) и

разрежения (Pmax_(E)) для датчиков ДИВ).

z Датчики выдерживают воздействие перегрузки

испытательным давлением в 1,25 раза большем верхнего

z Влияющие воздействия

предела измерений заказанной модели (без изменения

Таблица 3

характеристик после воздействия). Датчики с верхним пределом

Воздействие

Дополнительная погрешность

измерений 100 МПа выдерживают перегрузку испытательным

Изменение

Для датчиков с кодом пределов

давлением 110 МПа (без изменения характеристик после

температуры

допускаемой основной приведенной

воздействия).

окружающего

погрешности 015:

воздуха, на

±(0,05 + 0,04Pmax/Рв) %

ВЗРЫВОЗАЩИЩЕННОСТЬ

каждые 10°С

Для датчиков с кодом пределов

допускаемой основной приведенной

Датчики давления Метран-55 взрывозащищенных исполнений

погрешности 025, 050:

соответствуют требованиям ТР ТС 012/2011, ГОСТ 30852.0-2002

(МЭК 60079-0:1998), ГОСТ 30852.1-2002(МЭК 60079-1:1998),

±(0,1 + 0,05Pmax/Рв) %

ГОСТ 30852.10-2002 (МЭК 60079-11:1999). ГОСТ 22782.3-77.

Вибрация

% от диапазона изменения выходного

- вид взрывозащиты "взрывонепроницаемая оболочка" с

сигнала:

маркировкой по взрывозащите 1ExdsIIBT4/H2X;

γ_f = ±0,1Pmax/Рв%

- вид взрывозащиты "искробезопасная электрическая цепь"

с маркировкой по взрывозащите 0ExiaIICT5X, 0ExiaIICT4X или

1ExibIICT5X, .

МетранH55

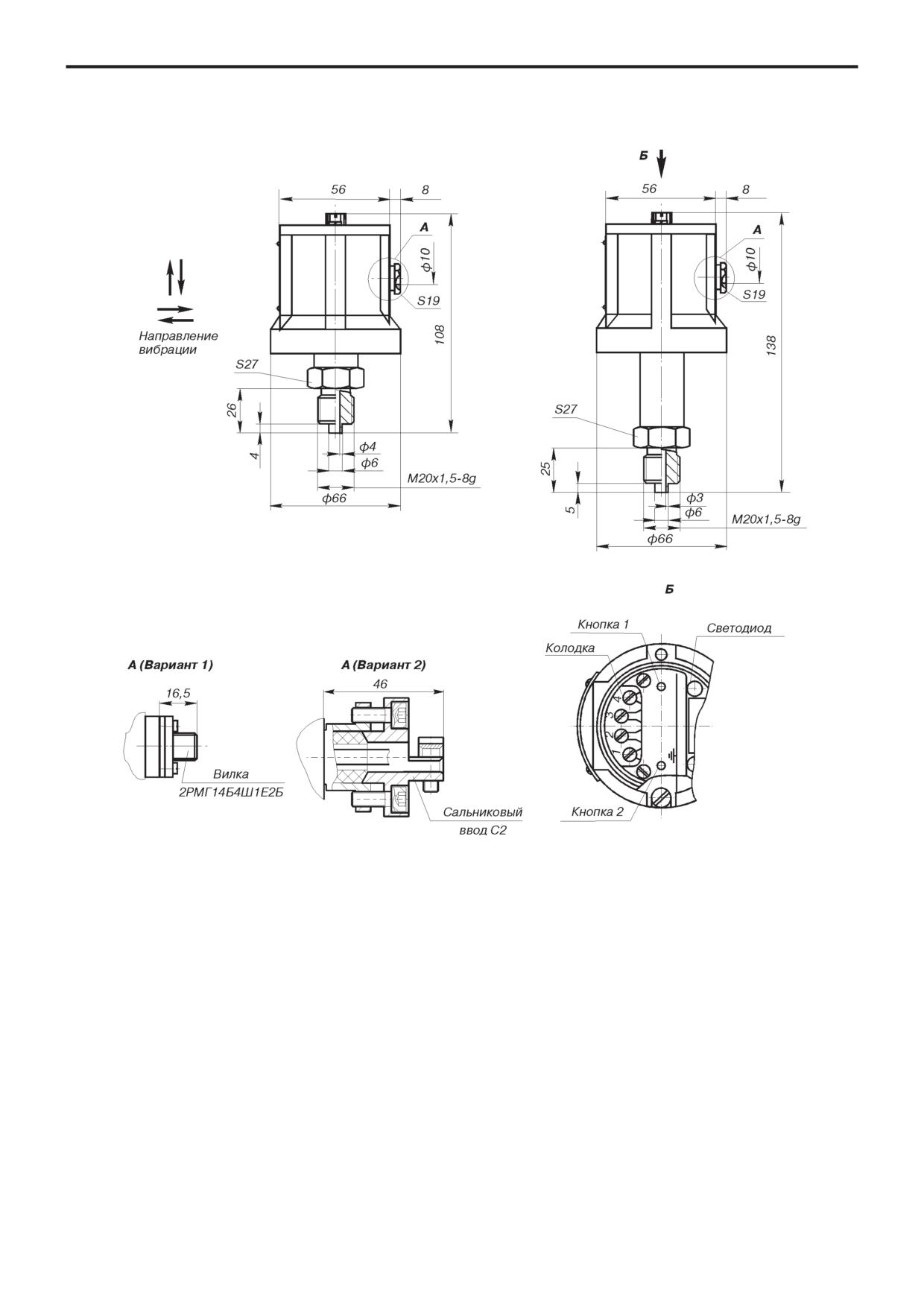

УСТРОЙСТВО И РАБОТА ДАТЧИКА

Электрическое питание датчиков МетранE55EЕх

осуществляется от искробезопасных цепей барьеров (блоков),

имеющих вид взрывозащиты "искробезопасная электрическая

цепь" с уровнем взрывозащиты искробезопасной электрической

цепи "ia", "ib" для взрывоопасных смесей подгруппы IIC по

ГОСТ P 51330.0, при этом максимальное выходное напряжение

барьеров Uо не должно превышать 24 В, а максимальный

выходной ток Iо не должен превышать 120 мА.

Мощность, потребляемая датчиком, не более:

0,5 Вт E для датчиков с выходным сигналом 0E5 мА;

1 E измерительный блок;

1,0 Вт E для датчиков с выходным сигналом 4E20 мА.

2 E тензопреобразователь;

3 E электронный

преобразователь

МОНТАЖ

Монтаж датчиков на объекте следует производить в

Датчик давления МетранE55 состоит из преобразо-

соответствии с руководством по эксплуатации.

вателя давления E измерительного блока (ИБ) и электронного

При монтаже датчиков на объекте соединительные

преобразователя (ЭП).

трубки от места отбора давления к датчику должны быть

Измеряемое давление подается в рабочую полость

проложены по кратчайшему расстоянию. В случаях, когда

датчика и воздействует непосредственно на измерительную

температура рабочей среды выше предельно допускаемой

мембрану тензопреобразователя, вызывая ее прогиб.

температуры окружающего воздуха, датчик устанавливается

Чувствительный элемент E пластина монокристал-

на соединительной линии, длина которой не менее 0,5 м, но

лического сапфира с кремниевыми пленочными

не более 1,5 м.

тензорезисторами (структура КНС), соединенная с метал-

лической мембраной тензопреобразователя. Тензорезисторы

соединены в мостовую схему. Деформация измерительной

МАССА

мембраны (деформация мембраны тензопреобразователя)

приводит к пропорциональному изменению сопротивления

Масса датчиков МетранE55, МетранE55EЕх не

тензорезисторов и разбалансу мостовой схемы. Электрический

превышает 0,6 кг, а датчиков МетранE55EВн E 0,9 кг.

сигнал с выхода мостовой схемы датчиков поступает в

электронный блок, где преобразуется в унифицированный

токовый сигнал.

НАДЕЖНОСТЬ

Микропроцессорные датчики имеют два режима

работы:

Средний срок службы датчика E 12 лет, для датчиков

E режим измерения давления;

кислородного исполнения E 7 лет.

E режим установки и контроля параметров измерения.

Средняя наработка датчиков на отказ с учетом

В режиме измерения давления датчики обеспечивают

технического обслуживания E 150 000 ч.

постоянный контроль своей работы и, в случае неисправности,

формируют сообщение в виде уменьшения выходного сигнала

ниже предельного.

ПОВЕРКА

Микропроцессорные датчики имеют 2 кнопочных

переключателя, расположенные под крышкой электронного

- методика поверки E в соответствии с МИ 4212E012E2001;

преобразователя, позволяющие устанавливать значение

выходного сигнала, соответствующее нижнему (кнопка 1) и

- интервал между поверками - 3 года.

верхнему (кнопка 2) предельным значениям измеряемого

параметра, а также имеет встроенный в корпус светодиод,

КОМПЛЕКТ ПОСТАВКИ

позволяющий визуально контролировать настройку датчика.

Микропроцессорные датчики являются

многопредельными и могут быть перенастроены на любой

E датчик с госповеркой (с отметкой в паспорте), при заказе

стандартный или нестандартный диапазон измерений в

опции QM оформляется отдельное свидетельство о поверке.;

пределах данной модели (табл.1), а также обеспечивают

E комплект монтажных частей (по заказу потребителя);

возможность настройки на смещенный диапазон измерений.

E руководство по эксплуатации;

Микропроцессорные датчики имеют встроенный в ЭП

E методика поверки МИ4212E012E2001;

фильтр радиопомех.

E паспорт.

По требованию Заказчика за отдельную плату

поставляются:

ЭНЕРГОПОТРЕБЛЕНИЕ

E блоки питания;

E вторичные приборы;

Электрическое питание датчиков осуществляется от

E барьер высокого потенциала;

источника постоянного тока. Напряжение питания и нагрузочное

E клапанные блоки.

сопротивление приведены в табл.4.

Таблица 4

Выходной

Напряжение

Сопротивление нагрузки, Ом

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

сигнал,

питания,

Rmin

Rmax

мА

U, В

Гарантийный срок на датчики давления составляет 36

месяцев с даты ввода в эксплуатацию или 60 месяцев с даты

0-5

22...42

Rmax≤100(U-10)

поставки, в зависимости от того, какой из данных периодов

4-20

12...42

0 при U≤36 В;

Rmax≤42(U-12)

истекает раньше.

Rmin≥50 (U - 36)

Гарантийный срок хранения - 12 месяцев с момента

при U>36 В

изготовления датчика.

МетранH55

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ДАТЧИКОВ ПРИ ЗАКАЗЕ

Обозначение датчика с КМЧ:

Метран-55

- ДИ

-515

-К -МП -t1

-015

-0,6 МПа

-42

-ШР/

М20 -Кр

- Ех-ДИ

- Вн-ДИ

Обозначение датчика в комплекте с клапанным блоком и КМЧ:

Метран-55

- ДИ

-515

-К -МП -t1

-015

-0,6 МПа

-42

-ШР/ М20

- Ех-ДИ

- Вн-ДИ

Обозначение датчика с установленным клапанным блоком и КМЧ:

Метран-55

- ДИ

-515

-К -МП -t1

-015

-0,6 МПа

-42

-ШР/ М20

-(КБуст)

- Ех-ДИ

- Вн-ДИ

1. Тип датчика (табл.1).

9. Код ввода для кабеля (табл.8). При заказе исполнения Вн

2. Модель датчика (табл.1).

сальниковый ввод "С" E специальной конструкции (см. "Вводы

3. Код "К" указывается для датчиков, предназначенных для

для кабеля").

работы на газообразном кислороде и кислородосодержащих

10. Код монтажных частей (табл.7).

газовых смесях - нестандартная опция.

11. QM - оформление отдельного свидетельства о поверке, при

4. Код электронного преобразователя (микропроцессорный).

этом в паспорте указывается номер свидетельства.

5. Код климатического исполнения (табл.5).

12. Код клапанного блока (согласно разделу "Клапанные блоки"

6. Код пределов допускаемой основной приведенной

настоящего каталога). Оформляется клапанный блок отдельной

погрешности (табл.2),

строкой.

7. Верхний предел измерений датчика (табл.1).

13 - Маркировочная табличка (тэг) по заказу потребителя

8. Код выходного сигнала (табл.6).

(допустимая длина: 4 строки по 15 символов, латинские

символы).

КОД КЛИМАТИЧЕСКОГО ИСПОЛНЕНИЯ ДАТЧИКА¹⁾

КОД ВЫХОДНОГО СИГНАЛА

Таблица 5

Таблица 6

Вид клима-

Предельные

Код

Выходной сигнал, мА

Стандарт

тического

значения температур

Код

Стандарт

4 - 20

исполнения по

окружающего воздуха

0 - 5

ГОСТ 15150

при эксплуатации, °С

t 1

УХЛ 3.1

5...50

КОД МОНТАЖНЫХ ЧАСТЕЙ

Т3

-25...70

Таблица 7

t10

У2

-40...70

Код

Монтажные части

Стандарт

t11

У1

-40...70

М20

Ниппель с накидной гайкой М20х1,5

для соединения по наружному

¹⁾ Температурный

диапазон

измеряемого

процесса

диаметру трубы 14 мм

соответствует температурному диапазону климатического

М12

Штуцер М12х1,5

исполнения.

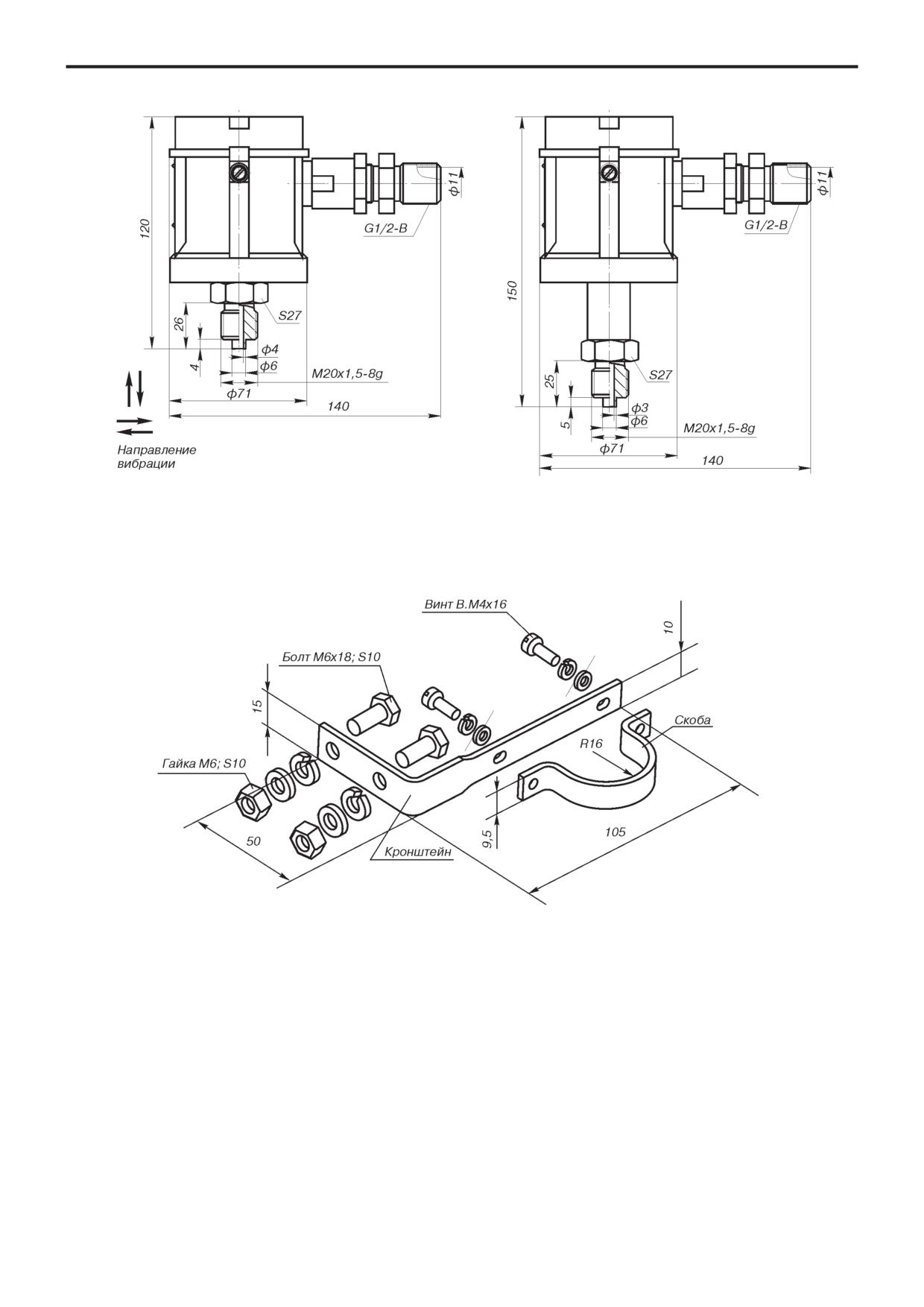

Кр

Кронштейн крепления датчика к

стене или опоре (рис.5)

КБуст ¹⁾

Клапанный блок, установленный на

датчик давления

¹⁾ В паспорте делается отметка о проведении испытания на

герметичность сборки "датчик давления E клапанный блок".

КОД ВВОДОВ ДЛЯ КАБЕЛЯ

Таблица 8

Код

Ввод для кабеля

Стандарт

Сальниковый ввод для кабеля с наружным диаметром не более 10 мм для всех исполнений датчиков

С2 ¹⁾

Сальниковый ввод c фиксацией кабеля

ШР ¹⁾

Штепсельный разъем: вилка 2РМГ14Б4Ш1Е2Б ГЕО.364.140ТУ

¹⁾ Не используется для МетранE55EВн.

В графе “Стандарт” знаком “z” отмечены стандартные опции - опции с минимальными сроками поставки.

Дополнительно датчики Метран-55 -Вн могут быть поставлены с переходниками для подсоединения кабельного ввода с металлорукавом

типа К17-К22 (РЗ-ЦХ-15/18/20, ГЕРДА-МГ-16, МРПИ-20):

П01 - сертифицированный под Exd переходник G1/2 внутр - М20х1,5 внутр, материал никелированная латунь

П02 - сертифицированный под Exd переходник G1/2 внутр - 1/2-14 NPT внутр, материал никелированная латунь.

Метран. Каталог средств измерений (2024 год) - часть 1
