ОБОСНОВЫВАЮЩИЕ МАТЕРИАЛЫ К СХЕМЕ ТЕПЛОСНАБЖЕНИЯ ГОРОДА ТОМСКА ДО 2037 ГОДА (АКТУАЛИЗАЦИЯ НА 2023 ГОД) - часть 2
1.1.1 Описание структуры договорных отношений между теплоснабжающими и
теплосетевыми организациями, осуществляющими свою деятельность в грани-
цах зон деятельности ЕТО
По существующей структуре в г. Томске теплоснабжение в каждой зоне дея-
тельности ЕТО осуществляется одной теплоснабжающей организацией, за исклю-
чением зон действия источников с комбинированной выработкой тепловой и элек-
трической энергии. В этом случае генерацию тепла осуществляет АО «Томская ге-
нерация», транспортировку тепла - АО «ТомскРТС».
АО «ТомскРТС» осуществляет свою основную деятельность совместно с АО
«Томская генерация», обеспечивая оптимизацию систем теплоснабжения г. Томска
за счет развития централизованного теплоснабжения. Предприятия входят в со-
став Группы «Интер РАО», которая является, в свою очередь, холдинговой компа-
нией.
Между Обществами заключен договор поставки энергоресурсов для обеспе-
чения тепловой энергией и горячей водой потребителей г. Томска.
В соответствии с условиями договора АО «ТомскРТС» покупает у АО «Том-
ская генерация» тепловую энергию и теплоноситель (горячая вода) на коллекторах
источников тепловой энергии для собственных нужд и в целях перепродажи для
потребителей города Томска: население; потребители, финансируемые из феде-
рального, областного, местного бюджетов; юридические лица различных форм соб-
ственности и пр.
Теплоснабжающими организациями в г. Томске являются АО «ТомскРТС» и
организации, эксплуатирующие прочие локальные котельные, которые объединяют
функции производства, передачи и сбыта тепловой энергии.
В соответствии с ч. 2 ст. 13, ст. 15 ФЗ «О теплоснабжении» от 27.07.2010 г.
№190-ФЗ поставка тепловой энергии осуществляется в соответствии с заключае-
мыми договорами энергоснабжения.
В городе Томске сложилась следующая структура договорных отношений:
1. С Товариществами собственников жилья, Жилищно-строительными коопе-
ративами, как с исполнителями коммунальных услуг, заключается договор на по-
ставку тепловой энергии в горячей воде, горячей воды с учетом норм, установлен-
ных в «Правилах, обязательных при заключении управляющей организацией или
45
товариществом собственников жилья либо жилищным кооперативом или иным спе-
циализированным потребительским кооперативом договоров с ресурсоснабжаю-
щими организациями», утв. Постановлением Правительства РФ от 14.02.2012 г.
№124.
2. С Управляющими компаниями заключается договор снабжения тепловой
энергией с целью оказания потребителям надлежащих услуг по отоплению и горя-
чему водоснабжению. При этом указанный договор относится к смешанному виду и
включает в себя элементы договора агентирования. В соответствии с данными до-
говорами Управляющая компания передает АО «ТомскРТС» право начисления, пе-
чати и выставления платежных документов, взыскания задолженности непосред-
ственно с потребителей - физических лиц.
Указанный вид договора заключается с учетом правил, предусмотренных в
«Правилах, обязательных при заключении управляющей организацией или товари-
ществом собственников жилья либо жилищным кооперативом или иным специали-
зированным потребительским кооперативом договоров с ресурсоснабжающими ор-
ганизациями», утв. Постановлением Правительства РФ от 14.02.2012 г. №124.
3. При выборе в жилом многоквартирном доме непосредственной формы
управления начисление и выставление платежных документов осуществляется
напрямую потребителям, в соответствии с открытыми лицевыми счетами.
4. С потребителями, занимающими встроенные помещения в жилом много-
квартирном доме или часть нежилых помещений в административном здании, за-
ключаются договоры купли-продажи тепловой энергии или субабонентские дого-
воры.
5. С бюджетными учреждениями заключаются муниципальные или государ-
ственные контракты энергоснабжения или гражданско-правовые договоры в соот-
ветствии требованиями ФЗ «О размещении заказов на поставки товаров, выполне-
ние работ, оказание услуг для государственных и муниципальных нужд» от
21.07.2005 г. №94-ФЗ.
6. С юридическим лицами, занимающими на праве собственности или ином
законном праве административные здания, имеющие непосредственное присоеди-
нение к сетям Энергоснабжающей организации, заключаются договоры на поставку
тепловой энергии в горячей воде в соответствии с ФЗ «О теплоснабжении» №190-
ФЗ (редакция, действующая с 01.01.2021 г.), Правилами организации теплоснабже-
ния в РФ, утв. постановлением Правительства РФ от 08.08.2012 г. № 808 (с учетом
изменений на 14.02.2020 г.).
46
7. С сетевыми компаниями могут быть заключены договора на транспорти-
ровку теплоносителя от границы балансовой принадлежности АО «ТомскРТС» до
многоквартирных жилых домов.
1.1.2 Описание зон действия источников комбинированной выработки тепловой
энергии
Подключение потребителей г. Томска условно разделено по зонам покрытия
тепловых сетей от источников комбинированной выработки тепловой энергии на
Северный (от ТЭЦ-3 и ТЭЦ-1) и Южный (от ГРЭС-2) районы тепловых сетей. Зоны
действия ГРЭС-2 и ТЭЦ-1 охватывают большую часть территории города (более
90%).
Зоны действия источников комбинированной выработки тепловой энергии
представлены на рисунке 1.3.
47
1.1.3 Описание зон действия котельных, обеспечивающих теплоснабжение жи-
лищно-коммунального сектора
1.1.3.1 Зоны действия котельных ЕТО АО «ТомскРТСª
Зона действия котельной АО «ТомскРТСª по адресу с. Тимирязевское, ул.
Больничная, 27/2
Зона действия котельной располагается в с. Тимирязевское, ограничена ул.
Больничная и ул. Кооперативная. В зоне действия котельной расположены 24 по-
требителей, общая присоединенная тепловая нагрузка составляет 1,9815 Гкал/ч,
эффективный радиус теплоснабжения составляет 0,39 км. Площадь зоны действия
источника 73800 м2. В зоне действия котельной присутствуют бюджетные и прочие
учреждения.
Зона действия котельной АО «ТомскРТСª по адресу с. Тимирязевское, ул.
Путевая, 1л
Зона действия котельной располагается в с. Тимирязевское, ограничена ул.
Ново-Деповская, ул. Деповская, ул. Путевая, ул. Комсомольская и ул. Ленина. В
зоне действия котельной расположены 32 потребителей, общая тепловая нагрузка
составляет 2,3594 Гкал/ч, эффективный радиус теплоснабжения составляет 0,29
км. Площадь зоны действия источника 104300 м2. В зоне действия котельной при-
сутствуют бюджетные и прочие учреждения.
Зона действия котельной АО «ТомскРТСª по адресу п. Геологов, ул. Геоло-
гов, 11, стр. 1
Зона действия котельной располагается в г. Томске, ограничена ул. Геоло-
гов, пер. Светлый. В зоне действия котельной расположены 36 потребителей, об-
щая тепловая нагрузка составляет 1,0105 Гкал/ч, эффективный радиус теплоснаб-
жения составляет 0,46 км. Площадь зоны действия источника 203100 м2.
Зона действия котельной АО «ТомскРТСª по адресу с. Тимирязевское, ул.
Школьная, 13/1
Зона действия котельной располагается в с. Тимирязевское, ограничена ул.
Октябрьская, ул. Кооперативная, ул. Советская, ул. Школьная и ул. Старо-Тракто-
вая. В зоне действия котельной расположены 21 потребителя, общая тепловая
49
нагрузка составляет 1,0632 Гкал/ч, эффективный радиус теплоснабжения состав-
ляет 0,3 км. Площадь зоны действия источника 55700 м2. В зоне действия котель-
ной присутствуют бюджетные и прочие учреждения.
Зона действия котельной АО «ТомскРТСª по адресу ул. Басандайская, 47/3
Зона действия котельной располагается в г. Томске, ограничена ул. Ба-
сандайская. В зоне действия котельной расположены 7 потребителей, общая теп-
ловая нагрузка составляет 0,2070 Гкал/ч, эффективный радиус теплоснабжения со-
ставляет 0,34 км. Площадь зоны действия источника 32300 м2. В зоне действия ко-
тельной отсутствуют производственные потребители.
Зона действия котельной АО «ТомскРТСª по адресу ул. Большая Подгорная,
153/1
Зона действия котельной располагается в г. Томске, ограничена ул. Кахов-
ская, ул. Б. Подгорная, пер. Донской, ул. Ялтинская. В зоне действия котельной рас-
положены 7 потребителей, общая тепловая нагрузка составляет 0,2998 Гкал/ч, эф-
фективный радиус теплоснабжения составляет 0,07 км. Площадь зоны действия
источника 20400 м2. В зоне действия котельной отсутствуют производственные по-
требители.
Зона действия котельной АО «ТомскРТСª по адресу ул. Севастопольская,
108
Зона действия котельной располагается в г. Томске, ограничена ул. Героев
Чубаровцев, пер. Донской, ул. Б. Подгорная и ул. Севастопольская. В зоне действия
котельной расположены 3 потребителя, общая тепловая нагрузка составляет
0,1990 Гкал/ч, эффективный радиус теплоснабжения составляет 0,06 км. Площадь
зоны действия источника 28200 м2. В зоне действия котельной отсутствуют произ-
водственные потребители.
Зона действия котельной АО «ТомскРТСª по адресу п. Спутник, 44
Зона действия котельной располагается в п. Спутник, Кузовлевский тракт. В
зоне действия котельной расположен 1 потребитель, общая тепловая нагрузка со-
ставляет 0,0559 Гкал/ч, эффективный радиус теплоснабжения составляет 0,08 км.
Площадь зоны действия источника 7900 м2. В зоне действия котельной отсутствуют
производственные потребители.
50
Зона действия котельной АО «ТомскРТСª по адресу ул. Басандайская, 11/3
Зона действия котельной располагается в г. Томске, ограничена ул. Ба-
сандайская. В зоне действия котельной расположены 8 потребителей, общая теп-
ловая нагрузка составляет 0,1223 Гкал/ч, эффективный радиус теплоснабжения со-
ставляет 0,14 км. Площадь зоны действия источника 16700 м2. В зоне действия ко-
тельной отсутствуют производственные потребители.
Зона действия котельной АО «ТомскРТСª по адресу с. Тимирязевское, ул.
Октябрьская, 71/9
Зона действия котельной располагается в с. Тимирязевское, ограничена ул.
Октябрьская, ул. Садовая. В зоне действия котельной расположены 13 потребите-
лей, общая тепловая нагрузка составляет 0,6980 Гкал/ч, эффективный радиус теп-
лоснабжения составляет 0,42 км. Площадь зоны действия источника 68600 м2. В
зоне действия котельной присутствуют бюджетные учреждения.
Зона действия котельной АО «ТомскРТСª по адресу с. Дзержинское, ул. Фаб-
ричная, 11/2
Зона действия котельной располагается в с. Дзержинское, ограничена ул.
Дзержинского, ул. Фабричная. В зоне действия котельной расположены 13 потре-
бителей, общая тепловая нагрузка составляет 0,5026 Гкал/ч, эффективный радиус
теплоснабжения составляет 0,28 км. Площадь зоны действия источника 21200 м2.
В зоне действия котельной отсутствуют производственные потребители.
Зона действия котельной АО «ТомскРТСª по адресу в с. Тимирязевское, ул.
Новая, 1
Зона действия котельной располагается в с. Тимирязевское, ограничена ул.
Октябрьская, ул. Советская, ул. Школьная. В зоне действия котельной располо-
жены 21 потребителей, общая тепловая нагрузка составляет 1,5208 Гкал/ч, эффек-
тивный радиус теплоснабжения составляет 0,33 км. Площадь зоны действия источ-
ника 109400 м2. В зоне действия котельной присутствуют бюджетные учреждения.
Зона действия котельной АО «ТомскРТСª по адресу с. Тимирязевское, ул.
Крылова, 15/2
Зона действия котельной располагается в с. Тимирязевское, ограничена ул.
Крылова. В зоне действия котельной расположены 2 потребителя, общая тепловая
51
нагрузка составляет 0,0693 Гкал/ч, эффективный радиус теплоснабжения состав-
ляет 0,06 км. Площадь зоны действия источника 3500 м2. В зоне действия котель-
ной присутствует бюджетное учреждение.
Зона действия котельной АО «ТомскРТСª по адресу с. Тимирязевское, ул.
Чапаева,11/1
Зона действия котельной располагается в с. Тимирязевское, ограничена ул.
Чапаева. В зоне действия котельной расположены 2 потребителя, общая тепловая
нагрузка составляет 0,1357 Гкал/ч, эффективный радиус теплоснабжения состав-
ляет 0,03 км. Площадь зоны действия источника 5500 м2. В зоне действия котель-
ной отсутствуют производственные потребители.
Зона действия котельной АО «ТомскРТСª по адресу п. Сосновый Бор, ул. Ку-
тузова, 11/2
Зона действия котельной располагается в п. Сосновый Бор, ограничена ул.
Кутузова, ул. Алеутская, пер. Васильковый, пер. Тульский. В зоне действия котель-
ной расположены 61 потребителей, общая тепловая нагрузка составляет 10,0929
Гкал/ч, эффективный радиус теплоснабжения составляет 0,63 км. Площадь зоны
действия источника 387300 м2. В зоне действия котельной отсутствуют производ-
ственные потребители.
Зона действия котельной АО «ТомскРТСª по адресу с. Дзержинское, ул. Фаб-
ричная, 4г
Зона действия котельной располагается в с. Дзержинское, ограничена ул.
Фабричная. В зоне действия котельной расположены 9 потребителей, общая теп-
ловая нагрузка составляет 0,3996 Гкал/ч, эффективный радиус теплоснабжения со-
ставляет 0,19 км. Площадь зоны действия источника 17200 м2. В зоне действия ко-
тельной отсутствуют производственные потребители.
Зона действия котельной АО «ТомскРТСª по адресу с. Дзержинское, ул. Во-
лынова, 4г
Зона действия котельной располагается в с. Дзержинское, ограничена ул. Во-
лынова, ул. Логовая, ул. Больничная. В зоне действия котельной расположены 6
потребителей, общая тепловая нагрузка составляет 0,3284 Гкал/ч, эффективный
радиус теплоснабжения составляет 0,19 км. Площадь зоны действия источника
47300 м2. В зоне действия котельной отсутствуют производственные потребители.
52
Зона действия котельной АО «ТомскРТСª по адресу с. Дзержинское ул. Лого-
вая, 2г
Зона действия котельной располагается в с. Дзержинское, ограничена пер.
Фабричный. В зоне действия котельной расположены 2 потребителя, общая тепло-
вая нагрузка составляет 0,0565 Гкал/ч, эффективный радиус теплоснабжения со-
ставляет 0,06 км. Площадь зоны действия источника 18000 м2. В зоне действия ко-
тельной отсутствуют производственные потребители.
Зона действия котельной ООО «Диспетчерª (ЕТО - АО «ТомскРТСª) по ад-
ресу ул. Водяная, 80
Зона действия котельной располагается в г. Томске, ограничена ул. Проле-
тарская, пер. Тихий, ул. Ангарская, ул. Ленская, ул. Баргузинская, ул. Первомай-
ская, ул. Б. Подгорная, ул. Ленина. В зоне действия котельной расположены 510
потребителей, общая тепловая нагрузка составляет 66,8525 Гкал/ч, эффективный
радиус теплоснабжения составляет 1,96 км. Площадь зоны действия источника
2497600 м2. В зоне действия котельной присутствуют производственные потреби-
тели.
Зона действия котельной АО «ТомскРТСª по адресу
пер. Басандайский 1-й, 5е
Зона действия котельной располагается в г. Томске, абоненты котельной
расположены по пер. Басандайский 1-й, пер. Басандайский 2-й. В зоне действия
котельной расположены только общественно-деловые строения, жилых и произ-
водственных объектов 1, общая тепловая нагрузка составляет 0,3963 Гкал/ч, эф-
фективный радиус теплоснабжения составляет 0,07 км. Площадь зоны действия
источника 14500 м2. В зоне действия котельной отсутствуют производственные по-
требители.
Зона действия котельной АО «ТомскРТСª по адресу с. Тимирязевское, ул.
Ленина, 32/6
Зона действия котельной располагается в г. Томске, абоненты котельной
расположены в с. Тимирязевское, ул. Ленина. В зоне действия котельной располо-
жены только общественно-деловые строения, жилых и производственных объектов
53
1, общая тепловая нагрузка составляет 0,1791 Гкал/ч, эффективный радиус тепло-
снабжения составляет 0,08 км. Площадь зоны действия источника 7900 м2. В зоне
действия котельной отсутствуют производственные потребители.
1.1.3.2 Зона действия котельной ЕТО ООО "Термо" по адресу с. Тимирязевское,
ул. Лесотехническая, 2, стр. 25
Зона действия котельной располагается в г. Томске, абоненты котельной
расположены по адресу с. Тимирязевское, ул. Лесотехническая, 2, стр. 25. В зоне
действия котельной расположены жилые и общественно-деловые строения 13 шт.
Общая тепловая нагрузка составляет 0,7170 Гкал/ч. В зоне действия котельной от-
сутствуют производственные потребители. Эффективный радиус теплоснабжения
составляет 0,43 км, площадь зоны действия источника 90700 м2.
1.1.3.3 Зоны действия котельных ЕТО ООО «Сетевая компания ТДСКª
Зона действия котельной по адресу ул. Ленская, 59/3
Зона действия котельной располагается в г. Томске, ограничена ул. Ленская.
В зоне действия котельной расположены 4 потребителей, общая тепловая нагрузка
составляет 2,6426 Гкал/ч, эффективный радиус теплоснабжения составляет 0,2 км.
Площадь зоны действия источника 24700 м2.
Зона действия котельной по адресу пр. Мира, 74/4
Зона действия котельной располагается в г. Томске, ограничена пр. Мира, ул.
Ленская. В зоне действия котельной расположены 7 потребителей, общая тепловая
нагрузка составляет 3,6957 Гкал/ч, эффективный радиус теплоснабжения состав-
ляет 0,53 км. Площадь зоны действия источника 42300 м2.
Зона действия котельной по адресу ул. Береговая, 10/1
Зона действия котельной располагается в г. Томске, ограничена ул. Трудо-
вой. В зоне действия котельной расположены 9 потребителей, общая тепловая
нагрузка составляет 12,1863 Гкал/ч, эффективный радиус теплоснабжения состав-
ляет 0,45 км. Площадь зоны действия источника 88200 м2.
54
Зона действия котельной по адресу ул. Береговая, 18
Зона действия котельной располагается в г. Томске по улице Береговая. В
зоне действия котельной расположены 4 потребителя, общая тепловая нагрузка
составляет 7,9789 Гкал/ч, эффективный радиус теплоснабжения составляет 0,36
км. Площадь зоны действия источника 126200 м2.
Зона действия котельной по адресу пер. Речной, 9
Зона действия котельной располагается в г. Томске, ограничена пер. Реч-
ным. В зоне действия котельной расположен 3 потребителя, общая тепловая
нагрузка составляет 6,7097 Гкал/ч, эффективный радиус теплоснабжения состав-
ляет 0,02 км. Площадь зоны действия источника 38000 м2.
1.1.3.4 Зона действия котельной ЕТО ООО «ЭнергоТЭКª по адресу ул. Высоцкого,
33/4
Зона действия котельной располагается в г. Томске, ограничена ул. Высоц-
кого. В зоне действия котельной расположены 9 потребителей, общая тепловая
нагрузка составляет 2,638 Гкал/ч, эффективный радиус теплоснабжения состав-
ляет 0,6 км. Площадь зоны действия источника 43300 м2.
1.1.3.5 Зона действия котельной ЕТО ООО «Пуско-Наладка Сервисª по адресу ул.
2-я Лесная, 75/2
Зона действия котельной располагается в п. Сосновый Бор, ограничена ул.
Лесная. В зоне действия котельной расположены 7 потребителей, общая тепловая
нагрузка составляет 0,9419 Гкал/ч, эффективный радиус теплоснабжения состав-
ляет 0,26 км. Площадь зоны действия источника 72100 м2.
1.1.3.6 Зона действия котельной ЕТО «ФБУ ИК-3 УФСИН России по Томской обла-
стиª по адресу ул. Д. Бедного, 18/2, стр. 6
Зона действия котельной располагается в г. Томске, ограничена ул. Д. Бед-
ного. В зоне действия котельной расположены 38 потребителя, общая тепловая
55
нагрузка составляет 5,8581 Гкал/ч, эффективный радиус теплоснабжения состав-
ляет 0,64 км. Площадь зоны действия источника 119300 м2.
1.1.3.7 Зона действия котельной ЕТО АО «ОЭЗ ТВТ «Томскª по адресу пр. Разви-
тия, 2г
Зона действия котельной располагается в г. Томске в мкр. Академгородок. В
зоне действия котельной располагаются только общественно-деловые строения 11
шт. Общая тепловая нагрузка источника составляет 6,5747 Гкал/ч, эффективный
радиус теплоснабжения составляет 1,27 км. Площадь зоны действия источника
185000 м2.
1.1.3.8 Зона действия котельной ЕТО ООО «ЗПП-Тª по адресу ул. Ивановского, 4
Зона действия котельной располагается в г. Томске, ограничена ул. Иванов-
ского. В зоне действия котельной расположены 10 потребителей, общая тепловая
нагрузка составляет 3,5205 Гкал/ч, эффективный радиус теплоснабжения состав-
ляет 0,64 км. Площадь зоны действия источника 127600 м2.
1.1.3.9 Зона действия котельной ЕТО ООО «Восточная инвестиционная газовая
компанияª по адресу п. Светлый, 230б
Зона действия котельной располагается в п. Светлый. В зоне действия ко-
тельной расположены 44 потребителей, общая тепловая нагрузка составляет
16,9928 Гкал/ч, эффективный радиус теплоснабжения составляет 2,21 км. Площадь
зоны действия источника 484400 м2.
1.1.3.10 Зона действия котельной ЕТО ООО «ДНРª по адресу ул. Басандайская,
2/3, стр. 4
Зона действия котельной располагается в г. Томске, ограничена ул. Ба-
сандайская. В зоне действия котельной расположены 9 потребителей, общая теп-
ловая нагрузка составляет 0,2096 Гкал/ч, эффективный радиус теплоснабжения со-
ставляет 0,26 км. Площадь зоны действия источника 48300 м2.
56
1.1.3.11 Зона действия котельной ЕТО ООО «ТЭП Лоскутовоª по адресу дер. Лос-
кутово, ул. Советская, 1к
Зона действия котельной располагается в дер. Лоскутово, ограничена ул. Ок-
тябрьская, Богашевский тракт, ул. Гагарина, пер. Кедровый, пер. Химиков. В зоне
действия котельной расположены 120 потребителей, общая тепловая нагрузка со-
ставляет 9,3130 Гкал/ч, эффективный радиус теплоснабжения составляет 2,30 км.
Площадь зоны действия источника 533700 м2.
1.1.3.12 Зона действия котельной Кузбасского территориального участка За-
падно-Сибирской дирекции по тепловодоснабжению СП ЦДТВ филиала ОАО
«РЖДª по адресу ж/д рзд. Копылово, ул. Новая, 20т
Зона действия котельной располагается в дер. Лоскутово, ограничена ул. Ок-
тябрьская, Богашевский тракт, ул. Гагарина, пер. Кедровый, пер. Химиков. В зоне
действия котельной расположены 7 потребителей, общая тепловая нагрузка со-
ставляет 0,2588 Гкал/ч, эффективный радиус теплоснабжения составляет 2,30 км.
Площадь зоны действия источника 533700 м2.
1.1.3.13 Зона действия котельной ЕТО ОАО ФСК «ГазХимстройИнвестª по адресу
ул. Косарева, 33, стр. 1
Зона действия котельной располагается в г. Томске, ограничена ул. Киев-
ская, ул. Косарева, ул. Красноармейская. В зоне действия котельной расположены
9 потребителей, общая тепловая нагрузка составляет 3,9255 Гкал/ч, эффективный
радиус теплоснабжения составляет 0,6 км. Площадь зоны действия источника
21500 м2.
1.1.3.14 Зона действия котельной ЕТО ООО «ТомскЭнергоДизельª по адресу ул.
Смирнова, 48а, стр. 5
Зона действия котельной располагается в г. Томске, ограничена ул. Смир-
нова, пр. Мира. В зоне действия котельной расположены 4 потребителей, общая
57
тепловая нагрузка составляет 2,3444 Гкал/ч, эффективный радиус теплоснабжения
составляет 0,20 км. Площадь зоны действия источника 11400 м2. Котельная не осу-
ществляет теплоснабжение жилых объектов и объектов социальной сферы.
1.1.4 Описание зон действия производственных котельных
В городе Томске действует 15 промышленных предприятий различных отрас-
лей промышленности (нефтехимической, электротехнической, машиностроитель-
ной) имеющих собственный источник теплоснабжения.
Наибольшие значения договорных нагрузок присоединены к котельным ООО
«Томскнефтехим»
(нефтехимическая промышленность), ООО
«Томлесдрев»
(лесоперерабатывающая промышленность), ООО «УК Томский приборный завод»
(приборостроение).
1.1.4.1 Зоны действия котельных ЕТО ООО «Томскводоканалª
Зона действия котельной по адресу с. Тимирязевское, ул. Водозаборная, 2,
стр. 2
Зона действия котельной располагается в г. Томске, ограничена ул. Водоза-
борная. В зоне действия котельной расположены 13 потребителя, общая тепловая
нагрузка составляет 2,4703 Гкал/ч, эффективный радиус теплоснабжения состав-
ляет 0,47 км. Площадь зоны действия источника 84400 м2.
Зона действия котельной по адресу ул. Нижне-Луговая, 87/5, стр. 3
Зона действия котельной располагается в г. Томске, ограничена ул. Нижне-
Луговая. В зоне действия котельной расположены 13 потребителей, общая тепло-
вая нагрузка составляет 2,1076 Гкал/ч, эффективный радиус теплоснабжения со-
ставляет 0,34 км. Площадь зоны действия источника 51100 м2.
58
1.1.4.2 Зона действия котельной ЕТО ОАО «Томскснабª по адресу п. Предтеченск,
ул. Мелиоративная, 12, стр. 26
Зона действия котельной располагается в г. Томске, ограничена ул. Мелио-
ративная, Коларовский тракт. В зоне действия котельной расположены 28 потреби-
телей, общая тепловая нагрузка составляет 4,5887 Гкал/ч, эффективный радиус
теплоснабжения составляет 0,59 км. Площадь зоны действия источника 320300 м2.
1.1.4.3 Зона действия котельной ЕТО АО «Сибирская Аграрная Группа МПª по ад-
ресу ул. Нижне-Луговая, 16, стр. 5
Зона действия котельной располагается в г. Томске, ограничена ул. Нижне-
Луговая. В зоне действия котельной расположены 17 потребителей, общая тепло-
вая нагрузка составляет 5,7009 Гкал/ч, эффективный радиус теплоснабжения со-
ставляет 0,3 км. Площадь зоны действия источника 5800 м2.
1.1.4.4 Зона действия котельной ЕТО АО «КФ «Красная звездаª по адресу ул. Си-
бирская, 10, стр. 22
Зона действия котельной располагается в г. Томске, ограничена ул. Сибир-
ская, ул. Тверская, ул. Петропавловская, ул. Красноармейская. В зоне действия ко-
тельной расположены 15 потребителей, общая тепловая нагрузка составляет
4,6899 Гкал/ч, эффективный радиус теплоснабжения составляет 0,36 км. Площадь
зоны действия источника 54200 м2.
1.1.4.5 Зоны действия котельных ЕТО Томское ЛПУМГ ООО «Газпром трансгаз
Томскª
Зона действия котельной по адресу ул. Смирнова, 3в
Зона действия котельной располагается в г. Томске, ограничена ул. Смир-
нова. В зоне действия котельной расположены 10 потребителей, общая тепловая
нагрузка составляет 0,7605 Гкал/ч, эффективный радиус теплоснабжения состав-
ляет 0,53 км. Площадь зоны действия источника 47500 м2.
59
Зона действия котельной по адресу ул. Причальная, 13
Зона действия котельной располагается в г. Томске, ограничена ул. Мосто-
вая, ул. Причальная. В зоне действия котельной расположены 20 потребителей,
общая тепловая нагрузка составляет 2,2501 Гкал/ч, эффективный радиус тепло-
снабжения составляет 3,1 км. Площадь зоны действия источника 156000 м2. Ко-
тельная не осуществляет теплоснабжение жилых объектов и объектов социальной
сферы.
Зона действия котельной по адресу ул. Мостовая, 28а
Зона действия котельной располагается в г. Томск, ограничена ул. Мостовая
и пер. 1-й Мостовой, общее число потребителей 18. Общая тепловая нагрузка со-
ставляет 1,0167 Гкал/ч, эффективный радиус теплоснабжения составляет 0,45 км.
Эффективный радиус теплоснабжения составляет 0,45 км. Площадь зоны действия
источника 50700 м2.
Зона действия котельной по адресу Кузовлевский тр., 8/3
Зона действия котельной располагается в г. Томск, ограничена ул. Кузовлев-
ский тракт. В зоне действия котельной располагаются производственные корпуса
Томское ЛПУМГ ООО «Газпром трансгаз Томск», общее количество потребителей
13. Общая тепловая нагрузка составляет 0,5445 Гкал/ч. Эффективный радиус теп-
лоснабжения составляет 0,13 км. площадь зоны действия источника 99400 м2.
1.1.4.6 Зона действия котельной ЕТО АО «НПО «Микрогенª филиал в г. Томск
«НПО «Вирионª по адресу ул. Ивановского, 8, стр. 22
Зона действия котельной располагается в г. Томске, ограничена ул. Иванов-
ского. В зоне действия котельной расположен 28 потребитель, общая тепловая
нагрузка составляет 10,6443 Гкал/ч, эффективный радиус теплоснабжения состав-
ляет 0,59 км. Площадь зоны действия источника 251300 м2.
1.1.4.7 Зона действия котельной ЕТО ОАО «Манотомьª по адресу пр. Комсомоль-
ский, 62
Зона действия котельной располагается в г. Томске, ограничена пр. Комсо-
мольский, ул. Герцена, ул. Енисейская. В зоне действия котельной расположены 15
60
потребителей, общая тепловая нагрузка составляет 7,3940 Гкал/ч. Эффективный
радиус теплоснабжения составляет 0,42 км. Площадь зоны действия источника
60100 м2. Котельная не осуществляет теплоснабжение жилых объектов и объектов
социальной сферы.
1.1.4.8 Зона действия котельной ЕТО ООО «Проектно-строительная компания
«ГазСпецСтройª по адресу пер. 1-й Мостовой, 3
Зона действия котельной располагается в г. Томске, ограничена ул. Мосто-
вая, ул. 5-я Усть-Киргизка. В зоне действия котельной расположены 10 потребите-
лей, общая тепловая нагрузка составляет 1,8823 Гкал/ч, эффективный радиус теп-
лоснабжения составляет 0,37 км. Площадь зоны действия источника 171900 м2. Ко-
тельная не осуществляет теплоснабжение жилых объектов и объектов социальной
сферы.
1.1.4.9 Зона действия котельной ЕТО ООО «ТИЗ-Сервисª по адресу ул. Нахимова,
8, стр. 31
Зона действия котельной располагается в г. Томске, ограничена ул. Учебная,
ул. Вершинина, ул. Нахимова, ул. Кулева. В зоне действия котельной расположены
18 потребителей, общая тепловая нагрузка составляет 4,4413 Гкал/ч, эффективный
радиус теплоснабжения составляет 0,37 км. Площадь зоны действия источника
96800 м2. Котельная не осуществляет теплоснабжение жилых объектов и объектов
социальной сферы.
1.1.4.10 Зона действия котельной ЕТО ООО «Томскнефтехимª по адресу Кузо-
влевский тр., 2, стр. 336
Зона действия котельной располагается в г. Томске, ограничена Кузовлев-
ским тр. В зоне действия котельной расположены 200 потребителя, общая тепло-
вая нагрузка составляет 133,8158 Гкал/ч, эффективный радиус теплоснабжения со-
ставляет 4,35 км. Площадь зоны действия источника 531100 м2. Котельная не осу-
ществляет теплоснабжение жилых объектов и объектов социальной сферы.
61
1.1.4.11 Зона действия котельной ЕТО ООО «УК «Томского приборного заводаªª
по адресу ул. Высоцкого, 28 стр. 6
Зона действия котельной располагается в г. Томске, ограничена ул. Высоц-
кого, Иркутский тр. В зоне действия котельной расположены 10 потребителей, об-
щая тепловая нагрузка составляет 6,2987 Гкал/ч, эффективный радиус теплоснаб-
жения составляет 1,40 км. Площадь зоны действия источника 93200 м2. Котельная
не осуществляет теплоснабжение жилых объектов и объектов социальной сферы.
1.1.4.12 Зона действия котельной ЕТО ООО «Томлесдревª по адресу ул. 2-й пос.
ЛПК, 109/3, стр. 2
Зона действия котельной располагается в г. Томске, ограничена ул. 2-й пос.
ЛПК. В зоне действия котельной расположены 14 потребителей, общая тепловая
нагрузка составляет 32,4489 Гкал/ч, эффективный радиус теплоснабжения состав-
ляет 0,82 км. Площадь зоны действия источника 235000 м2.
1.1.4.13 Зона действия котельной ЕТО ООО «ГОСª по адресу Кузовлевский тр., 2/5
Зона действия котельной располагается в г. Томск, ограничена ул. Кузовлев-
ский тракт. В зоне действия котельной расположены 17 потребителей, общая теп-
ловая нагрузка составляет 5,3916 Гкал/ч, эффективный радиус теплоснабжения со-
ставляет 0,43 км. Площадь зоны действия источника 103200 м2
1.1.5 Описание зон действия источников теплоснабжения, не вошедших в зоны
деятельности ЕТО
По состоянияю на 2021 год одна система теплоснабжения не входит в зоны
деятельности утвержденных ЕТО - система теплоснабжения на базе котельной ж/д
рзд. Копылово. Это обусловлено тем, что указанная система теплоснабжения вклю-
чена в Схему теплоснабжения на этапе текущей актуализации.
62
1.1.6 Описание зон действия индивидуального теплоснабжения
Централизованное теплоснабжение предусмотрено для существующей и
перспективной многоэтажной застройки (от 4 эт. и выше). Под индивидуальным теп-
лоснабжением понимается, в частности, печное отопление и теплоснабжение от
индивидуальных (квартирных) котлов. По существующему состоянию системы теп-
лоснабжения индивидуальное теплоснабжение применяется в индивидуальном
малоэтажном жилищном фонде. Зоны индивидуальной жилой застройки г. Томска
с индивидуальным теплоснабжением показаны на рис. 1.4-1.6.
63
Случаи поквартирного отопления в многоквартирных многоэтажных жилых
зданиях по состоянию на базовый период актуализации Схемы теплоснабжения за-
фиксированы в четырех домах, расположенных по адресам: п. Предтеченск, ул.
Мелиоративная, д. 1, 2, 3, 4. В каждой квартире указанных домов размещен газовый
котел для осуществления внутриквартирного теплоснабжения.
В перспективе индивидуальное теплоснабжение предусматривается для ин-
дивидуального жилищного фонда и малоэтажной застройки (1-3 эт.).
1.2 Описание изменений, произошедших в функциональной структуре теплоснаб-
жения города за период, предшествующий актуализации схемы теплоснабжения
В Главу 1 «Существующее положение в сфере теплоснабжения г. Томска» в
ходе актуализации внесены следующие изменения по итогам 2021 года:
- обновлена информация по характеристикам систем теплоснабжения (теп-
ловая нагрузка);
- в связи с началом осуществления регулируемого вида деятельности добав-
лена новая система теплоснабжения, расположенная на территории ж/д рзд. Копы-
лово, ул. Новая, 20т, эксплуатирующая организация - Кузбасский территориальный
участок Западно-Сибирской дирекции по тепловодоснабжению СП ЦДТВ филиала
ОАО «РЖД».
67
ЧАСТЬ 2. ИСТОЧНИКИ ТЕПЛОВОЙ ЭНЕРГИИ
2.1 Источники с комбинированной выработкой тепловой и электрической энер-
гии АО «Томская Генерацияª
2.1.1 Структура и технические характеристики основного оборудования
Комбинированная выработка тепловой и электрической энергии в г. Томске
осуществляется в структурных подразделениях АО «Томская генерация»: ТЭЦ-3,
ТЭЦ-1 и ГРЭС-2.
Структурное подразделение «Томская ТЭЦ-3» обеспечивает снабжение про-
мышленных предприятий и жилого сектора г. Томска электроэнергией и ГВС. ТЭЦ-
3 расположена рядом с площадкой Томского нефтехимического завода, в 17 км от
центра г. Томска. В настоящее время Томская ТЭЦ-3 обеспечивает отпуск тепла с
сетевой водой для нужд отопления и горячего водоснабжения северной части г.
Томска (по тепломагистрали № 12).
Состав основного оборудования станции:
энергоблок ст.№1: турбоагрегат ПТ-140/165-130/15-3;
два котлоагрегата БКЗ-500-140;
пиковая котельная: пять однотипных паровых к/а Е-160-24.
Структурное подразделение «Томская ГРЭС-2» расположена в Советском
районе г. Томска, в 4 км от реки Томь, обеспечивает горячее водоснабжение Ок-
тябрьского, Ленинского, Советского и Кировского районов г. Томска в летний пе-
риод, горячее водоснабжение и отопление части Октябрьского, Советского и Киров-
ского районов г. Томска в зимний период, ГРЭС-2 работает, в основном, в базовом
режиме по тепловому графику. На Томской ГРЭС-2 установлено 10 котлоагрегатов.
Пять котлов типа ТП-230-2 и два котла БКЗ-220-100 подключены к двум коллекто-
рам 100 кгс/см2 и три котла типа БКЗ-210-140 подключены к коллектору 140 кгс/см2.
Связь между коллекторами осуществляется двумя редукционно-охладительными
установками (далее РОУ) 140/100. Также на ГРЭС-2 установлено 6 турбоустановок.
Турбина ст.№ 2 типа Т-50/60-90 ЛМЗ с теплофикационным отбором пара. Турбины
ст.№ 3,5 типа К-50-2 м ЛМЗ перемаркированы на основании технических актов
№ 19,20 от 30.10.91 г в турбины типа Т-43-90, работают с теплофикационными от-
борами 1,8-2,5 кгс/см2. Номинальный расход пара через теплофикационный отбор
68
150 т/ч. Турбина ст.№ 6 типа ВПТ-25-3 УТМЗ с производственным и теплофикаци-
онным отборами пара. Турбина ст.№ 7 типа ПТ-60-90/13 ЛМЗ с производственным
и теплофикационным отборами пара. Турбина ст.№ 8 типа Т-118/125-130-8 ЛМЗ с
двумя теплофикационными отборами пара. Турбина сопряжена с генератором за-
вода «Электросила» типа ТПФ-110-2УЗ зав.№ 18011 с воздушным охлаждением
номинальной мощностью 110 МВт.
Характеристики основного оборудования ТЭС АО «Томская генерация» по
состоянию на 2021 год по форме Приложения № 2 к Методическим указаниям по
разработке схем тепоснабжения, утвержденным Приказом Минэнерго РФ от
05.03.2019 г. № 212 приведены в Приложении 1 (шифр ПСТ.ОМ.70-21.001.001).
2.1.2 Параметры установленной тепловой мощности источников тепловой энер-
гии, в том числе теплофикационного оборудования и теплофикационной уста-
новки
В соответствии с п.6.3 СТО 70238424.27.100.009-2008 «Тепловые электро-
станции. Условия создания. Нормы и требования» установленная тепловая
мощность определяется как сумма тепловой мощности отопительных и производ-
ственных отборов паровой турбины (в номинальном режиме работы турбины), а
также РОУ, водогрейных котлов и паровых котлов низкого давления, отпускающих
тепло внешним потребителям и на собственные нужды ТЭС.
Параметры установленной тепловой и электрической мощности источников
комбинированной выработки приведены в таблицах 2.1-2.3.
Таблица 2.1 - Установленная и располагаемая тепловая мощность ГРЭС-2
Электрическая мощность, МВт
Установленная тепловая мощность, Гкал/ч
Год
располагаемая
теплофикационных
установленная
общая
на конец года
отборов турбин
2017
331
331
815
649,9
2018
331
331
815
649,9
2019
331
331
815
649,9
2020
331
331
815
649,9
2021
331
331
815
649,9
Таблица 2.2 - Установленная и располагаемая тепловая мощность ТЭЦ-3
Электрическая мощность, МВт
Установленная тепловая мощность, Гкал/ч
Год
располагаемая
теплофикационных
установленная
общая
на конец года
отборов турбин
2017
140
140
780
310
69
Электрическая мощность, МВт
Установленная тепловая мощность, Гкал/ч
Год
располагаемая
теплофикационных
установленная
общая
на конец года
отборов турбин
2018
140
140
780
310
2019
140
140
780
310
2020
140
140
780
310
2021
140
140
780
310
Таблица 2.3 - Установленная и располагаемая тепловая мощность ТЭЦ-1
Электрическая мощность, МВт
Установленная тепловая мощность, Гкал/ч
Год
располагаемая
теплофикационных
установленная
общая
на конец года
отборов турбин
2017
14,7
14,7
795,47
19,47
2018
14,7
14,7
795,47
19,47
2019
14,7
14,7
795,47
19,47
2020
14,7
14,7
795,47
19,47
2021
14,7
14,7
795,47
19,47
Установленная электрическая мощность ТЭЦ-1 соответствует мощности ГТУ
14,7 МВт, полученной по результатам аттестационных испытаний при отрицатель-
ных температурах наружного воздуха с последующим приведением к нормальным
условиям (tнв = 15 °С).
Суммарная установленная электрическая мощность станций составляет
485,7 МВт. Суммарная установленная тепловая мощность станций составляет
2390,47 Гкал/ч.
2.1.3 Ограничения тепловой мощности и параметры располагаемой тепловой
мощности
Значения установленной и располагаемой тепловой мощности источников
АО «Томская генерация» с 2017 г. остаются постоянными. После вывода электро-
котлов ТЭЦ-1 на площадке ул. Беленца, 2 установленная мощность станции со-
ставляет 795,47 Гкал/ч, значения тепловой мощности ГРЭС-2 и ТЭЦ-3, соответ-
ственно, составляют 815 Гкал/ч и 780 Гкал/ч. Параметры тепловой мощности ТЭС
представлены в таблицах 2.4-5.6.
Таблица 2.4 - Установленная, располагаемая тепловая, ограничения тепловой
мощности ГРЭС-2
Установленная мощность, Гкал/ч
Ограничения уста-
Располагаемая теп-
Год
турбо-
новленной тепловой
ловая мощность,
прочее
всего
агрегатов
мощности, Гкал/ч
Гкал/ч
2017
650
165
815
0
815
2018
650
165
815
0
815
2019
650
165
815
0
815
70
Установленная мощность, Гкал/ч
Ограничения уста-
Располагаемая теп-
Год
турбо-
новленной тепловой
ловая мощность,
прочее
всего
агрегатов
мощности, Гкал/ч
Гкал/ч
2020
650
165
815
0
815
2021
650
165
815
0
815
Таблица 2.5 - Установленная, располагаемая тепловая, ограничения тепловой
мощности ТЭЦ-3
Установленная мощность, Гкал/ч
Ограничения уста-
Располагаемая теп-
Год
турбо-
новленной тепловой
ловая мощность,
прочее
всего
агрегатов
мощности, Гкал/ч
Гкал/ч
2017
130
470
780
0
780
2018
130
470
780
0
780
2019
130
470
780
0
780
2020
130
470
780
0
780
2021
130
470
780
0
780
Таблица 2.6 - Установленная, располагаемая тепловая, ограничения тепловой
мощности ТЭЦ-1
Установленная мощность, Гкал/ч
Ограничения уста-
Располагаемая теп-
Год
турбо-
новленной тепловой
ловая мощность,
прочее
всего
агрегатов
мощности, Гкал/ч
Гкал/ч
2017
0
795,47
795,47
160
635,47
2018
0
795,47
795,47
160
635,47
2019
0
795,47
795,47
160
635,47
2020
0
795,47
795,47
160
635,47
2021
0
795,47
795,47
160
635,47
Ограничения тепловой мощности на ТЭЦ-1 обусловлены конструктивными
недостатками котлов типа ПТВМ.
Ограничения тепловой мощности составляют менее 7 % от суммарной уста-
новленной тепловой мощности ТЭС г. Томска. Суммарная располагаемая тепло-
вая мощность источников с комбинированной выработкой тепловой и электриче-
ской энергии составляет 2230,47 Гкал/ч.
2.1.4 Объем потребления тепловой энергии (мощности) на собственные и хозяй-
ственные нужды теплоснабжающей организации в отношении источников тепло-
вой энергии и параметры тепловой мощности нетто
В таблицах 2.7-2.9 приведены значения потребления тепловой мощности на
собственные нужды и параметры тепловой мощности нетто для источников с ком-
бинированной выработкой тепловой и электрической энергии.
71
Таблица 2.7 - Установленная, располагаемая тепловая мощность, ограничения
тепловой мощности, потребление тепловой мощности на собственные нужды, теп-
ловая мощность нетто ГРЭС-2
Установленная мощность,
Расчетное
Гкал/ч
Ограничения
потребление
Тепловая
Располагае-
установлен-
тепловой
мощ-
мая тепловая
Год
турбо-
ной тепловой
мощности на
ность
мощность,
агрега-
прочее
всего
мощности,
собствен-
нетто,
Гкал/ч
тов
Гкал/ч
ные нужды,
Гкал
Гкал/ч
2017
815
-
815
-
815
35
780
2018
815
-
815
-
815
35
780
2019
815
-
815
-
815
35
780
2020
815
-
815
-
815
35
780
2021
815
-
815
-
815
35
780
Таблица 2.8 - Установленная, располагаемая тепловая мощность, ограничения
тепловой мощности, потребление тепловой мощности на собственные нужды, теп-
ловая мощность нетто ТЭЦ-3
Установленная мощность,
Расчетное
Гкал/ч
Ограничения
потребление
Тепловая
Располагае-
установлен-
тепловой
мощ-
мая тепловая
Год
турбо-
ной тепловой
мощности на
ность
мощность,
агрега-
прочее
всего
мощности,
собствен-
нетто,
Гкал/ч
тов
Гкал/ч
ные нужды,
Гкал
Гкал/ч
2017
310
470
780
-
780
60
720
2018
310
470
780
-
780
60
720
2019
310
470
780
-
780
60
720
2020
310
470
780
-
780
60
720
2021
310
470
780
-
780
60
720
Таблица 2.9 - Установленная, располагаемая тепловая мощность, ограничения
тепловой мощности, потребление тепловой мощности на собственные нужды, теп-
ловая мощность нетто ТЭЦ-1
Установленная мощность,
Расчетное
Гкал/ч
Ограничения
потребление
Тепловая
Располагае-
установлен-
тепловой
мощ-
мая тепловая
Год
турбо-
ной тепловой
мощности на
ность
мощность,
агрега-
прочее
всего
мощности,
собствен-
нетто,
Гкал/ч
тов
Гкал/ч
ные нужды,
Гкал
Гкал/ч
2017
-
795,47
795,47
160
635,47
10
625,47
2018
-
795,47
795,47
160
635,47
10
625,47
2019
-
795,47
795,47
160
635,47
10
625,47
2020
-
795,47
795,47
160
635,47
10
625,47
2021
-
795,47
795,47
160
635,47
8,93
626,54
72
2.1.5 Сроки ввода в эксплуатацию основного оборудования, год последнего
освидетельствования при допуске к эксплуатации после ремонта, год продления
ресурса и мероприятия по продлению ресурса
В таблицах 2.10, 2.11 представлены года ввода в эксплуатацию, наработка с
начала эксплуатации и года достижения паркового (индивидуального) ресурса
энергетических котлов и паровых турбин ГРЭС-2.
Котлы ст. № 4-8 типа ТП-230-2, введенные в эксплуатацию в 1953-1960 гг.,
имеют наработку 318-344 тыс. часов, морально и физически устарели, имеют не-
достаточно высокую экономичность и надежность, требуют больших затрат на под-
держание их в нормативном эксплуатационном состоянии. Котлы ст. №№ 3, 9, 10,
11, 12 типа БКЗ-220-100-4 и БК3-210-140, введенные в эксплуатацию в 1981-1994
гг., имеют наработку 149-237 тыс. часов. Проведение очередного тех. освидетель-
ствования для котлов состоится в 2022-2024 гг.
Турбины ст. № 2, 3, 7, 8 имеют наработку 90-426 тыс. часов, достижение
назначенного ресурса ожидается в 2035-2052 гг. Указанный срок достижения
назначенного ресурса ст.№2 (2047), №3 (2048), №7 (2052) определен исходя из
средней ежегодной наработки и паркового ресурса. На ТГ-3 и ТГ-7 выполнены ме-
роприятия по замене цилиндра высокого давления и ротора в 1992г. и 1993г., соот-
ветственно. ТГ-2 введен в эксплуатацию в 2009 г.
Турбины ст. № 5, 6 имеют наработку 372-385 тыс. часов, достижение назна-
ченного ресурса ожидается в 2022-2023 гг.
В таблице 2.12 представлены года ввода в эксплуатацию, наработка с
начала эксплуатации и года достижения паркового (индивидуального) ресурса
энергетических котлов ТЭЦ-1.
Котлы ст. № 3-7 введенные в эксплуатацию в 1979-1983 гг., имеют наработку
18-43 тыс. часов. Очередное техническое освидетельствование с продлением пар-
кового ресурса ожидается в 2023-2024 гг.
Котел ст. № 1, введенный в эксплуатацию в 2007 гг. имеет наработку 61,7
тыс. часов. Очередное техническое освидетельствование с продлением паркового
ресурса ожидается в 2027 г.
Котел ст. № 8, введенный в эксплуатацию в 2012 гг. имеет наработку 10,8
тыс. часов. Очередное техническое освидетельствование с продлением паркового
ресурса ожидается в 2032 г.
73
На ТЭЦ-3 котлы ст. № 1-5, введенные в эксплуатацию в 1988-1991 гг., имеют
наработку 19-45 тыс. часов. Очередное техническое освидетельствование с про-
длением паркового ресурса ожидается в 2022-2028 гг.
Котел ст. № 1А, введенный в эксплуатацию в 1996 гг. имеет наработку 139,7
тыс. часов, достижение его паркового ресурса ожидается в 2036 г.
Котел ст. № 1Б, введенный в эксплуатацию в 2000 гг. имеет наработку 110,6
тыс. часов, достижение его паркового ресурса ожидается в 2039 г.
Турбина ст. № 1 СП ТЭЦ-3 введена в эксплуатацию в 2000 г. имеют наработку
150,5 тыс. часов, очередное техническое освидетельствование ожидается в 2034 г.
Газовая турбина ст. № 1 СП ТЭЦ-1 введена в эксплуатацию в 2012 г. имеет нара-
ботку 10,8 тыс. часов.
2.1.6 Типы и станционные номера теплофикационных агрегатов, не прошедших
конкурентный отбор мощности
Сведения о результатах проведенных конкурентных отборов мощности при-
ведены в Книге 7 «Предложения по строительству, реконструкции, техническому
перевооружению и (или) модернизации источников тепловой энергии» Обосновы-
вающих материалов к Схеме теплоснабжения. Статусы генерирующего оборудова-
ния ТЭС г. Томска представлены в таблице 2.15.
Таблица 2.15 - Статусы генерирующего оборудования АО «Томская генерация»
№ п/п
ТЭС
ТГ
2022
2023
2024
2025
2026
1
ГРЭС-2
ТГ-2
КОМ
КОМ
КОМ
КОМ
КОМ
2
ГРЭС-2
ТГ-3
КОМ
КОМ
КОМ
КОМ
КОМ
3
ГРЭС-2
ТГ-5
Вывод
4
ГРЭС-2
ТГ-6
КОМ
КОМ
КОМ
КОМ
КОМ
5
ГРЭС-2
ТГ-7
КОМ
КОМ
КОМ
КОМ
КОМ
6
ГРЭС-2
ТГ-8
КОМ
КОМ
КОМ
КОМ
КОМ
7
ТЭЦ-3
ТГ-1
КОМ
КОМ
КОМ
КОМ
КОМ
8
ТЭЦ-1
ГТУ-16
ДПМ
КОМ
КОМ
КОМ
КОМ
Видно (табл. 2.15), что ТГ-2 Томской ГРЭС-2, введенная в эксплуатацию в
2009 году, а также ТГ-3, ТГ-7, ТГ-8 с 2022 прошли КОМ на период до 2026 года. ТГ-
5 в 2022 году будет выведена из эксплуатации. ТГ-6 ГРЭС-2 и ТГ-1 ТЭЦ-3 с 2022
года эксплуатируются по результатам КОМ. ГТУ-16 Томской ТЭЦ-1, введенная в
эксплуатацию в 2012 году, до 2022 года включительно работает в статусе ДПМ, в
2023 году - по результатам КОМ.
77
2.1.7 Схемы выдачи тепловой мощности, структура теплофикационных устано-
вок
Подключение потребителей г. Томска условно разделено по зонам покрытия
тепловых сетей от источников на Северный (от ТЭЦ-3 и ТЭЦ-1) и Южный тепловые
районы (от ГРЭС-2). Схема магистральных тепловых сетей радиально-кольцевая.
Схема горячего водоснабжения - смешанная.
Схема выдачи тепловой энергии от ГРЭС-2
Общая договорная нагрузка потребителей, подключенных к ГРЭС-2, состав-
ляет 952,8766 Гкал/час.
ГРЭС-2 обеспечивает подачу тепловой энергии в Южный тепловой район г.
Томска. Отпуск тепловой энергии от ГРЭС-2 производится от ТРУ ГРЭС-2, состоя-
щей из двух секций. Между секциями установлены секционные задвижки. Секцион-
ные задвижки в отопительный период находятся в открытом состоянии.
К первой секции (старой коллекторной) подключены:
- тепломагистраль №2 (ТМ-2) Ду-1000 мм направлением на северную часть
города.
Непосредственно за ограждением ГРЭС-2 ТМ-2 разделяется на тепломаги-
страли:
- ТМ-2 Ду=1000 мм.
- Тепломагистраль №11 (ТМ-11) Ду = 700 мм. ТМ-11 направлением через се-
верную часть посредством ПНС-15 и ПНС-16 подключена к ТРУ ТЭЦ-1. К ТРУ ТЭЦ-
1 ТМ-11 подключена диаметром Ду=1000 мм. В отопительный период ТМ-11 секци-
онирована задвижками на ПНС-16 со стороны ТЭЦ-1.
- Тепломагистраль №3 (ТМ-3, подающий ДУ - 400 мм, обратный Ду= 500 мм),
направлением на восточную часть города.
Ко второй секции (старой коллекторной) подключены:
- Тепломагистраль № 5 через Старую коллекторную (ТМ-5 - Ду = 600 мм и Ду
= 1000 мм в южном направлении от ТРУ до Новой коллекторной и далее Ду=800 мм
- от Новой коллекторной на южную часть города).
ТМ-5 по режиму работы в отопительный период включена индивидуально
на мкр. Степановский, активно застраивающийся мкр. «Южные Ворота» и мкр. ул.
Мокрушина. Между ТМ-5 и Южной коллекторной есть перемычка для резервирова-
ния.
78
Перемычка по основной схеме отпуска в отопительный период закрыта
- коллектор Ду = 1000 мм и Ду = 1200 мм проложен в южном направлении от ТРУ
до Новой коллекторной, где происходит разделение на тепломагистрали ТМ-1 (Ду
= 1000 мм) и ТМ-4 (Ду=700 мм).
Теплофикационная установка ГРЭС-2 предназначена для выдачи тепловой
энергии в горячей воде потребителям. Нагрев сетевой воды осуществляется отбор-
ным паром в основных сетевых подогревателях (ОБ), в ПСГ ТА ст.№ 8 и ПСНГ ТА
ст.№ 2, а также в подогревателях ТА ст. № 3, 5, 6, 7 до температуры ≈ 100 °С. Даль-
нейший ее нагрев до расчетной температуры осуществляется в пиковых бойлерах
(ПБ).
Установленная тепловая мощность ГРЭС-2 составляет 815 Гкал/ч, из них от
отборов турбин 650 Гкал/ч. Подключенная расчетная тепловая нагрузка составляет
586,84 Гкал/ч.
Сетевая вода нагревается в основных бойлерах паром 1,2-2,5 кгс/см2. В пи-
ковом бойлере сетевая вода греется паром из паропровода 10-13 кгс/см2.
Циркуляция воды осуществляется сетевыми насосами.
Утечка в тепловой сети возмещается подпиткой, которая осуществляется де-
аэрированной водой из деаэраторов подпитки теплосети.
Конденсат бойлерной откачивается в деаэраторы или в линию конденсата
турбин.
Подпитка теплосети осуществляется от береговой насосной реки Томь.
Предусмотрена подача пара давлением 10-13 кгс/см2 внешним потребителям.
Схема выдачи тепловой мощности ТЭЦ-3 и ТЭЦ-1
Общая договорная нагрузка потребителей, подключенных к ТЭЦ-3 и ТЭЦ-1,
составляет 890,20 Гкал/час.
Отпуск тепловой энергии непосредственно от ТЭЦ-3 производится от ТРУ
ТЭЦ-3 по тепломагистрали № 12. ТЭЦ-3 и ТЭЦ-1 объединены общностью режима.
Это обусловлено тем, что основной отпуск тепловой энергии на город производится
по тепломагистралям, отходящим от ТЭЦ-1. Договорная подключенная тепловая
нагрузка к тепломагистрали №12 между ТРУ ТЭЦ-3 и ТЭЦ-1 незначительна.
Отпуск тепловой энергии от ТЭЦ-3 до ТЭЦ-1 производится по температур-
ному графику 150/70 ºС со срезкой на 130 ºС. Срезка температурного графика вы-
полняется на основании разработанных рекомендаций ОАО «Инженерный центр
79
ЕЭС» филиалом «Фирма ОРГРЭС» г. Москва по результатам проведенных в 2003
году испытаний по теме «Разработка технических решений по защите оборудова-
ния системы теплоснабжения северного района г. Томска от гидроударов».
Отпуск тепловой энергии от ТЭЦ-3 производится по следующим участкам
тепловой сети:
- ТМ-12 от ТРУ ТЭЦ-3 до КРП ТПХ протяженностью 6270 метров с Ду=1200
мм;
- ТМ-12 от КРП ТПХ до ТЭЦ-1 протяженностью 10220 метров с Ду=1000 мм.
Максимальная пропускная способность ТМ-12 составляет
9040 м3/ч
(«Технический отчет по результатам испытаний на максимальную пропускную
способность ТМ-12» от 27.04.2010 г.).
Подпитка теплосети на ТЭЦ-3 осуществляется исходной водой, которой яв-
ляется речная вода, транспортируемая ООО «Томскнефтехим». Учёт тепла ве-
дётся по прямым и обратным трубопроводам системой коммерческого учёта на
базе ультразвуковых расходомеров US-800.
Конечную температуру (нагрев) «прямой» воды и расход сетевой воды (цир-
куляцию) в СЦТ-1 города обеспечивает ТЭЦ-1. При необходимости, догрев сетевой
воды осуществляется водогрейными котлами ТЭЦ-1.
На ТЭЦ-1 посредством смешения потоков от ТЭЦ-3 и от котлов ТЭЦ-1 на пе-
рекачивающей насосной станции ТЭЦ-1 (ПНС ТЭЦ-1) формируется необходимый
режим отпуска по отходящим магистралям на северную часть города в зависимости
от температурного графика.
Отпуск тепловой энергии на город производится от ТРУ ТЭЦ-1 по четырем
тепломагистралям:
- ТМ-6 диаметром Ду=1000 мм;
- ТМ-7 диаметром Ду=1000 мм;
- ТМ-8 диаметром Ду=900 мм;
- ТМ-11 диаметром Ду-1000 мм.
Отпуск тепловой энергии производится по температурному графику 150/70
ºС со срезкой на 125 ºС.
Режим совместной работы ТЭЦ-3 и ТЭЦ-1 обеспечивает максимально
возможную выработку на тепловом потреблении, что позволяет иметь достаточно
низкие удельные расходы топлива на отпущенную электрическую и тепловую
энергию.
80
Подпитка теплосети на ТЭЦ-1 осуществляется от ХВО ТЭЦ-1. Исходной во-
дой является речная очищенная вода от ООО «Томскводоканал».
Схема магистральных тепловых сетей радиально-кольцевая.
Работа ТЭЦ-3 осуществляется только в период отопительного сезона. От-
пуск производится по ТМ-12 по подающему и обратному трубопроводу. Расход
воды от ТЭЦ-3 устанавливается в пределах 4500-5100 т/час.
Градация по режимам отпуска тепловой энергии вызвана:
необходимостью поддержания температуры сетевой воды от ТЭЦ-3 не
выше 130 ºС при включении в работу котлов ПВК.
экономией электроэнергии на транспорт тепловой энергии по ТМ-12.
Характеристики теплофикационных установок АО «Томская генерация» по
состоянию на 2021 год приведены в Приложении 1 (ПСТ.ОМ.70-21.001.001).
2.1.8 Способы регулирования отпуска тепловой энергии от источников тепловой
энергии с обоснованием выбора графика изменения температур и расхода теп-
лоносителя в зависимости от температуры наружного воздуха
Основной задачей регулирования отпуска теплоты в системах теплоснабже-
ния является поддержание комфортной температуры и влажности воздуха в отап-
ливаемых помещениях при изменяющихся на протяжении отопительного периода
внешних климатических условиях и постоянной температуре воды, поступающей в
систему горячего водоснабжения (ГВС) при переменном в течение суток расходе.
Регулирование режимов отпуска тепловой энергии от источников теплоснаб-
жения АО «Томская генерация» потребителям, осуществляется по ежегодно раз-
рабатываемым температурным графикам сетевой воды.
Графики утверждаются и согласовываются руководящим техническим пер-
соналом АО «Томская генерация».
При проектировании системы централизованного теплоснабжения г. Томска
проведено технико-экономическое обоснование выбора качественного способа ре-
гулирования отпуска тепловой энергии потребителям с температурным графиком
сетевой воды t1/t2 = 150/70 ºС (без срезки температур). В процессе эксплуатации
системы централизованного теплоснабжения г. Томска все основные источники
теплоснабжения (ТЭС) переведены на работу по температурному графику 150/70
ºС со срезкой температур на 125 ºС.
81
Введение срезки обусловлено следующими факторами:
1. Ограничения по использованию пиковых мощностей на ТЭЦ-3 и ГРЭС-2.
2. Снижение надежности работы магистральных трубопроводов из-за ветхо-
сти тепловых сетей.
3. Долгосрочная температуроустойчивость современных широко применяе-
мых теплоизоляционных материалов (например, ППУ) не превышает 130-140 °С.
При более высоких температурах снижается эффективность термического сопро-
тивления теплоизоляционных материалов.
4. Возможность работы по графику со срезкой обуславливается снижением
старых нормативов воздухообмена в жилых помещениях с 3 (м3/ч)/м2 на современ-
ный коэффициент кратности воздухообмена в жилых помещениях 0,35 1/ч (ABOK
СТАНДАРТ-1-2004), что позволяет значительно снизить расход теплоты на нагрев
инфильтрационного воздуха.
При этом тепловом режиме систематические жалобы населения связанные
с режимом «недотопа» в жилых зданиях отсутствуют, что позволяет обосновать
применение графика 150/70 °С со срезкой на 125 °С.
2.1.9 Среднегодовая загрузка оборудования
На рисунках 2.1-2.3 представлены значения среднегодовой загрузки обору-
дования ТЭС АО «Томская генерация».

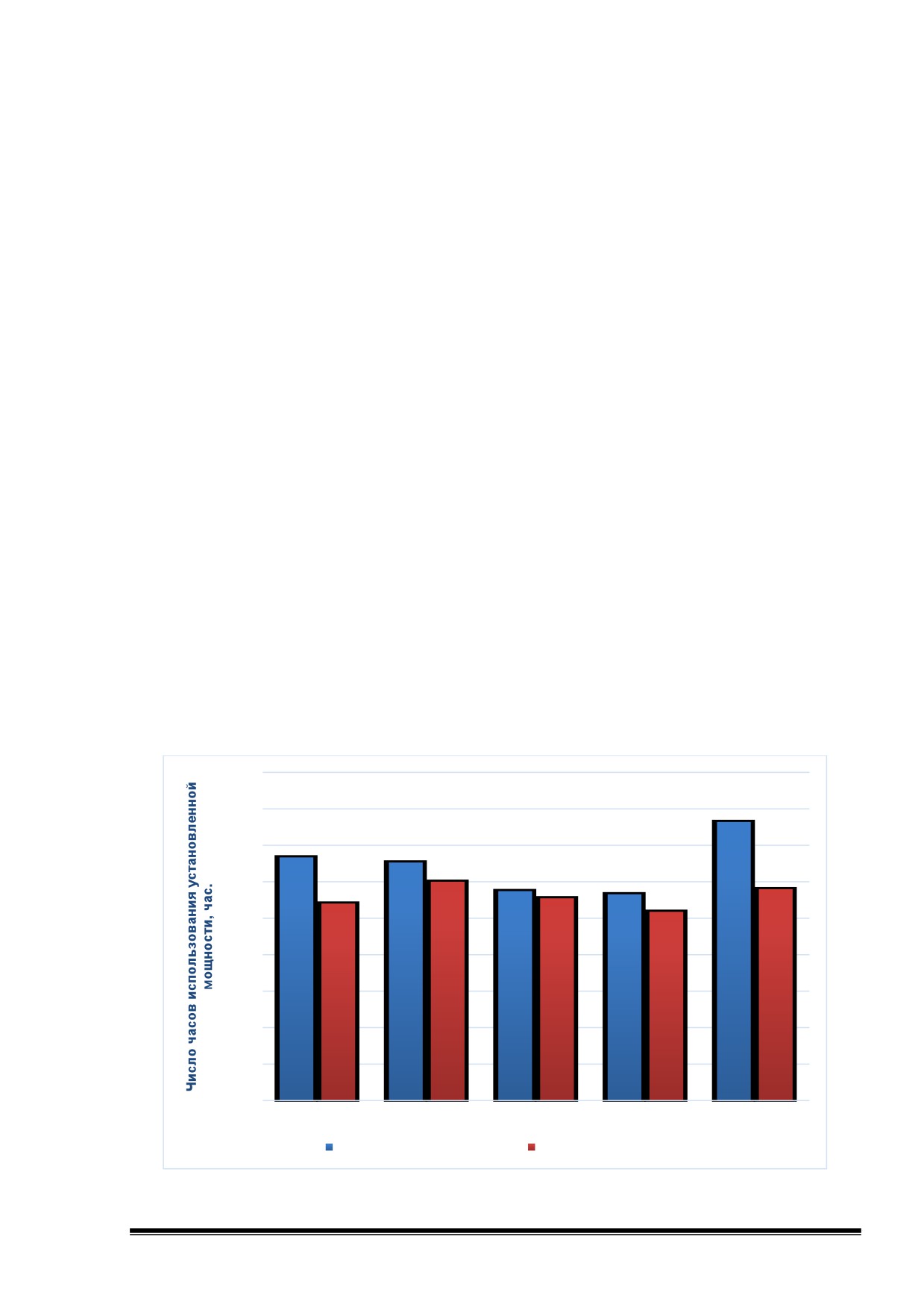

4500
4000
3820
3500
3334
3264
3000
2872
2828
2899
3000
2773
2701
2588
2500
2000
1500
1000
500
0
2017
2018
2019
2020
2021
Электрическая мощность
Тепловая мощность
Рисунок 2.1 - Среднегодовая загрузка оборудования ГРЭС-2 г. Томска
82

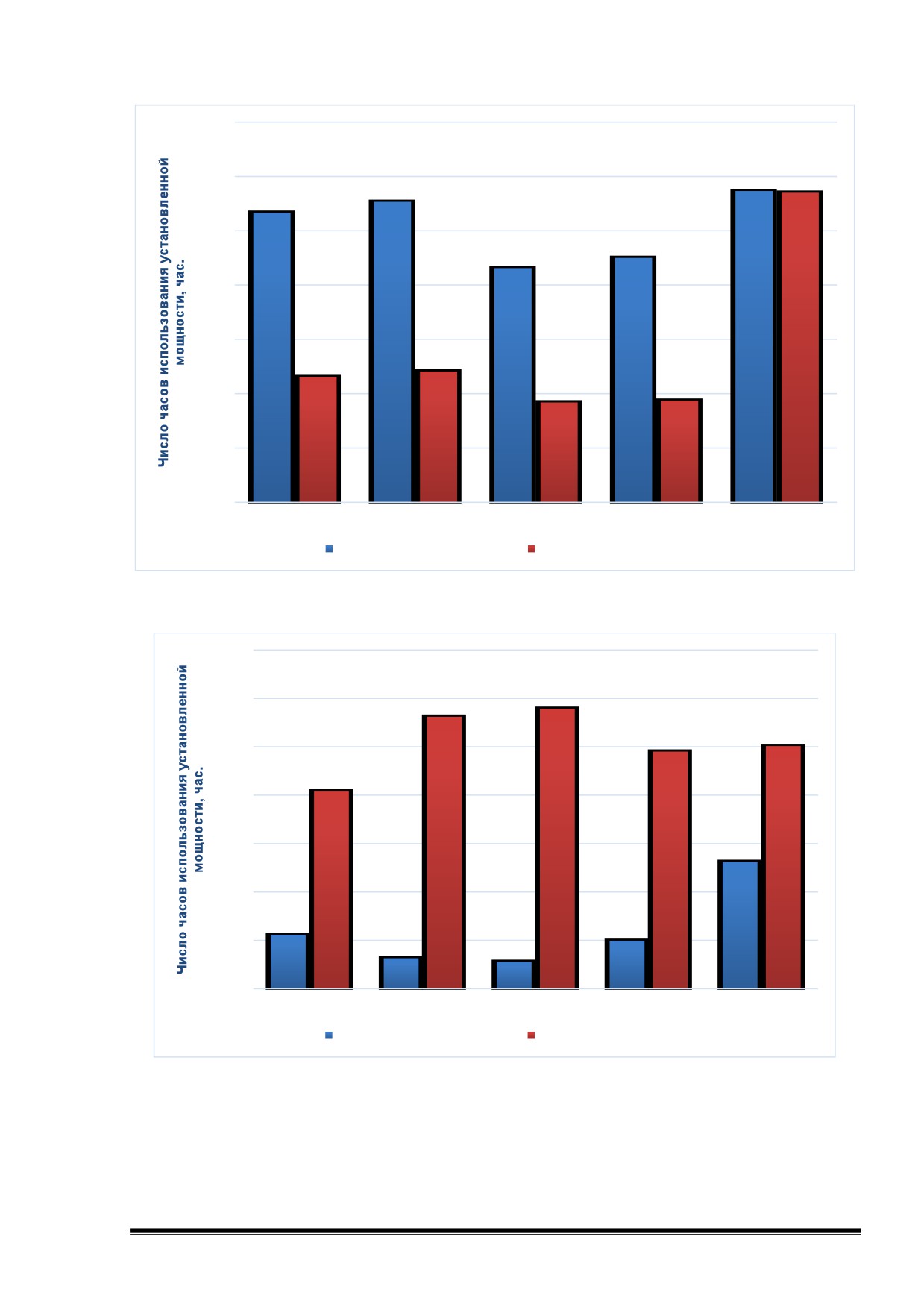

7000
6000
5731,2
5699,6
5532
5330
5000
4500
4312
4000
3000
2408
2305
1838
1870
2000
1000
0
2017
2018
2019
2020
2021
Электрическая мощность
Тепловая
мощность
Рисунок 2.2 - Среднегодовая загрузка оборудования ТЭЦ-3 г. Томска
1400
1200
1157
1124
1003
980
1000
818
800
600
524
400
223
198
200
126
111
0
2017
2018
2019
2020
2021
Электрическая мощность
Тепловая мощность
Рисунок 2.3 - Среднегодовая загрузка оборудования ТЭЦ-1 г. Томска
Число часов использования установленной тепловой мощности на Томских
ТЭС ниже числа часов использования установленной электрической мощности. Это
связано с тем, что, хотя все ТЭС работают, в основном, по тепловому графику с
83
максимальным использованием теплофикационных отборов турбин в отопитель-
ный период, в летнее время увеличивается конденсационная выработка электро-
энергии и снижается время использования установленной тепловой мощности.
Таблица 2.16 - Коэффициенты использования УЭМ и УТМ ГРЭС-2 в зоне деятель-
ности ЕТО № 1
Годы (ретроспективный пе-
КИУМ электрической мощно-
КИУМ тепловой мощности, %
риод)
сти, %
2017
38
31
2018
37
34
2019
31,7
32,8
2020
29,5
32,2
2021
33,1
43,6
Таблица 2.17 - Коэффициенты использования УЭМ и УТМ ТЭЦ-1 в зоне деятель-
ности ЕТО № 1
Годы (ретроспективный пе-
КИУМ электрической мощно-
КИУМ тепловой мощности, %
риод)
сти, %
2017
3
9
2018
1
13
2019
13,2
1,3
2020
11,2
2,2
2021
11,5
6,0
Таблица 2.18 - Коэффициенты использования УЭМ и УТМ ТЭЦ-3 в зоне деятель-
ности ЕТО № 1
Годы (ретроспективный пе-
КИУМ электрической мощно-
КИУМ тепловой мощности, %
риод)
сти, %
2017
61
26
2018
63
27
2019
21
49,2
2020
21,3
51,2
2021
25,4
65,4
2.1.10 Способы учета тепла, отпущенного в тепловые сети
Контроль работы тепловых сетей от Томских ТЭЦ-3, ГРЭС-2, ТЭЦ-1, ведется
с помощью автоматизированной системы диспетчерского контроля и управления
АО «ТомскРТС» (АСДКУ).
Модернизация системы АСДКУ Тепловых сетей АО «ТомскРТС» в 2012 г. вы-
полнена как продолжение работ по оснащению объектов Тепловых сетей оборудо-
ванием АСДКУ, проведенных в 2002 г. и 2011 годах.
В настоящий момент оборудовано 11 объектов (ПНС) тепловых сетей АО
«ТомскРТС» аппаратурой АСДКУ, а также 28 узлов коммерческого учета тепла
84
(УКУТ) оборудованием связи. Выполнено включение в единую систему АСДКУ с ис-
пользованием единого ПО сбора данных, единой СУБД и SCADA-системы для
отображения и анализа данных:
всех объектов тепловых сетей, включенных в систему АСДКУ ранее;
объектов, модернизируемых в 2011-2012 г.;
объектов генерации тепловой энергии ГРЭС-2, ТЭЦ-3, ТЭЦ-1 и объектов
тепловых сетей (состояние объектов и параметры теплоносителя импор-
тируются из базы данных Технологического портала АО «ТомскРТС», вы-
полненной на СУБД Oracle);
36 ЦТП Тепловых сетей, с которых производится дистанционный сбор
коммерческих данных по расходу холодной воды.
На диспетчерских пунктах организована подсистема отображения, анализа
данных и телеуправления для всех объектов.
На ПНС (14 объектов) организованы следующие подсистемы:
подсистема сбора технологической информации и состояния оборудова-
ния ПНС;
подсистема охранной и пожарной (кроме ПНС-1, 4, 17) сигнализации
ПНС;
подсистема видеонаблюдения ПНС (кроме ПНС-1, 4, 17);
подсистема телеуправления освещением и видеонаблюдением ПНС
(кроме ПНС-1, 4, 17);
подсистема передачи данных ПНС.
На УКУТ (28 объектов) организованы следующие подсистемы:
подсистема сбора технологической информации параметров теплоноси-
теля УКУТ;
подсистема охранной сигнализации УКУТ;
подсистема передачи данных УКУТ на сервер SCADA.
На ЦТП (36 объектов) организованы следующие подсистемы:
подсистема сбора коммерческих данных по расходу холодной воды ЦТП;
подсистема передачи данных ЦТП на сервер SCADA.
На ТК (2 объекта) организованы следующие подсистемы:
подсистема сбора технологической информации параметров теплоноси-
теля ТК;
подсистема передачи данных ТК на сервер SCADA.
85
Учет тепловой энергии на основных источниках тепловой энергии
АО "Томская Генерация"
На ТЭЦ-3 на отходящей магистрали ТМ-12 установлены приборы учета в со-
ответствии с Правилами учета тепловой энергии и теплоносителя на базе ультра-
звуковых расходомеров US-800. Теплоснабжение объектов собственных и хозяй-
ственных нужд осуществляется от бойлерной собственных нужд (БСН), на которой
установлены штатные средства измерений параметров теплоносителя. Поскольку
потребление тепла объектами хозяйственных нужд включается в отпуск тепловой
энергии, первоочередной задачей ставится их оснащение индивидуальными при-
борами учета.
Технические данные по теплоснабжению объектов хозяйственных нужд ТЭЦ-
3:
1) Проходная. Dу =32 мм; Q =0,62 Гкал/час;
2) Инженерно-лабораторный корпус - Dу =100 мм; Q =8,0 Гкал/час;
3) Здание бытового корпуса - Dу =150 мм; Q =2,1 Гкал/час;
4)Здание РЭБ+ВПЧ
Dу =125 мм; Q =0,783 Гкал/час;
5) Здание гаража (блок ТТЦ) Dу =100 мм; Q =1,099 Гкал/час;
6) Склад ОО + ЦНБ (мастерская по ремонту насосов турб. + столярная ма-
стерская), + АГС (мастерская по изоляции) + очистные сооружения гидросмыва
(склад РСЦ). Dу =100 мм; Q =1,158 Гкал/час.
7) Здание ОВК (центральная ремонтная мастерская). Dу =150 мм; Q =0,94
Гкал/час.
Все приборы учета имеют паспорта с отметками о прохождении поверки.
Метрологические характеристики приборов учета соответствуют требованиям Пра-
вил учета, требованиям МВИ: СО34.11.341-00, СО34.11.342-00, СО34.11.343-00,
СО34.11.346-00, СО34.11.350-00, СО34.11.352-00. Приборы учета внесены в гра-
фик поверки. Периодичность поверки приборов учета соблюдается. Все узлы учета
имеют действующие свидетельства о поверке.
Данные о технических средствах измерений, входящих в узлы учета ТЭЦ-3,
приведены в таблице 2.19.
86
Таблица 2.19 - Технические характеристики расходомеров типа US-800
Значение
Наименование параметра
Диапазон расхода Qmin-Qp
Диапазон расхода Qp-Qmax
Выходной сигнал
0«5, 4«20, 0«20 мА
Температура теплоносителя
0«150 °С
Давление теплоносителя
до 1,6 МПа
Относительная погрешность из-
мерения
- расхода по индикатору и ча-
± 2,0 %
± 1,0 %
стотному выходу
- расхода по аналоговому вы-
± 2,5 %
± 1,5 %
ходу
- объема по индикатору
± 2,0 %
± 1,0 %
Межповерочный интервал
4 года
Qmin - минимальный расход; QP - переходный расход; Qmax - максимальный расход
В настоящее время на ГРЭС-2 на всех отходящих тепломагистралях уста-
новлена система учета на базе ультразвуковых расходомеров с использованием
тепловычислителей (СПТ961.2-5 шт.), предназначенная для ведения коммерче-
ского учета теплоты и массы теплоносителя.
Данные о технических средствах измерений, входящих в узлы учета тепло-
вой энергии ГРЭС-2 и ТЭЦ-1, приведены в таблице 2.20. Функциональная схема
учета тепловой энергии от источников АО «Томская генерация» представлена на
рисунке 2.4.
Таблица 2.20 - Данные о технических средствах измерений, входящих в узлы учета
ГРЭС-2, ТЭЦ-1
Заводской но-
Наименование агрегатного средства входящего в узел учета
Характеристика СИ
мер
ГРЭС-2
Коллекторная тепломагистралей №1, №4
Подающий трубопровод
Д20=1200,00 мм
Тепловычислитель СПТ961.2
δ=±0,02%
29649
Ультразвуковой преобразователь расхода УПР-1200Ф-СТ20
1018-16
Расходомер - счётчик жидкости ультразвуковой US800-33-Р-А-
δ=±1.5%, δ=±0,75%
4408
ИБП
Преобразователь давления Yokogawa EJX530A
Р=2 мПа, δ=±0,040%
91SC28709
КТПТР-100П-01
100П, кл.1
7210
Обратный трубопровод
Д20=1200,00 мм
Ультразвуковой преобразователь расхода УПР-1200Ф-СТ20
1019-16
Расходомер - счётчик жидкости ультразвуковой US80033-Р-А-ИБП
δ=±1.5%, δ=±0,75%
4409
Преобразователь давления Yokogawa EJX530A
Р=2 мПа, δ=±0,040%
91SC28710
КТПТР-100П--01
100П, кл.1
7210А
Тепломагистраль №2
Подающий трубопровод
Д20=1000,00 мм
Тепловычислитель СПТ961.2
δ=±0,02%
29751
Ультразвуковой преобразователь расхода УПР-1000Ф-СТ20
1012-16
Расходомер - счётчик жидкости ультразвуковой US800-33-Р-А-
δ=±1.5%, δ=±0,75%
4402
ИБП
Преобразователь давления Yokogawa EJX530A
Р=2 мПа, δ=±0,040%
91SC28711
КТПТР-100П-01
100П, кл.1
7211
87
Заводской но-
Наименование агрегатного средства входящего в узел учета
Характеристика СИ
мер
Обратный трубопровод
Д20=1000,00 мм
Ультразвуковой преобразователь расхода УПР-1000Ф-СТ20
1013-16
Расходомер - счётчик жидкости ультразвуковой US800-33-Р-А-
δ=±1.5%, δ=±0,75%
4403
ИБП
Преобразователь давления Yokogawa EJX530A
Р=2 мПа, δ=±0,040%
91SC28712
КТПТР-100П-01
100П, кл1
7211А
Тепломагистраль №3
Подающий трубопровод
Д20=1000,00 мм
Тепловычислитель СПТ961.2
δ=±0,02%
29757
Ультразвуковой преобразователь расхода УПР-1000Ф-СТ20
1014-16
Расходомер - счётчик жидкости ультразвуковой US800-33-Р-А-
δ=±1.5%, δ=±0,75%
4404
ИБП
Преобразователь давления Yokogawa EJX530A
Р=2 мПа, δ=±0,040%
91SC28713
КТПТР-100П-01
100П, кл.1
7218
Обратный трубопровод
Д20=1000,00 мм
Ультразвуковой преобразователь расхода УПР-1000Ф-СТ20
1015-16
Расходомер - счётчик жидкости ультразвуковой US80033-Р-А-ИБП
δ=±1.5%, δ=±0,75%
4405
Преобразователь давления Yokogawa EJX530A
Р=2 мПа, δ=±0,040%
91SC28714
КТПТР-100П-01
100П, кл.1
7218А
Тепломагистраль №5
Подающий трубопровод
Д20=1000,00 мм
Тепловычислитель СПТ961.2
δ=±0,02%
29788
Ультразвуковой преобразователь расхода УПР-1000Ф-СТ20
1016-16
Преобразователь давления Yokogawa EJX530A
Р=2 мПа, δ=±0,040%
91SC28715
Расходомер - счётчик жидкости ультразвуковой US800-33-Р-А-
δ=±1.5%, δ=±0,75%
4406
ИБП
КТПТР-100П-01
100П, кл.1
7219
Обратный трубопровод
Д20=1000,00 мм
Ультразвуковой преобразователь расхода
УПР-1000Ф-СТ20
1017-16
Преобразователь давления Yokogawa EJX530A
Р=2 мПа, δ=±0,040%
91SC28716
Расходомер - счётчик жидкости ультразвуковой US800
δ=±1.5%, δ=±0,75%
4407
КТПТР-100П-01
100П, кл1
7219А
Подпиточная вода теплосети
Трубопровод
Ду=400,00 мм
Тепловычислитель СПТ961,2
δ=±0,02%
29636
Ультразвуковой преобразователь расхода УПР-400Ф-СТ20
1011-16
Расходомер - счётчик жидкости ультразвуковой US80033-Р-А-ИБП
δ=±1.5%, δ=±0,75%
4401
Преобразователь давления Yokogawa EJX530A
Р=2 мПа, δ=±0,040%
91SC28708
ТПП
100П, кл.А
2338
ТЭЦ-1
Наименование агрегатного средства входящего в узел учета
Характеристика СИ
Заводской номер
Коллекторы 3,5
Подающий трубопровод
Д20=1000,00 мм
Тепловычислитель СПТ961.2
δ=±0,02%
29117
Ультразвуковой преобразователь расхода УПР-1000Ф-СТ20
1395-15
Расходомер - счётчик жидкости ультразвуковой US800-33-Р-А-
δ=±1.5%, δ=±0,75%
5038
ИБП
Преобразователь давления Yokogawa EJX530A
Р=1,6 МПа, δ=±0,040%
91RB13917
Термопреобразователь Метран-2000 КТС
100П, кл.1
2425982
Обратный трубопровод
Д20=1000,00 мм
Ультразвуковой преобразователь расхода УПР-1000Ф-СТ20
1396-15
Расходомер - счётчик жидкости ультразвуковой US80033-Р-А-ИБП
δ=±1.5%, δ=±0,75%
5369
Преобразователь давления Yokogawa EJX530A
Р=1,6 МПа, δ=±0,040%
91RB13919
Термопреобразователь Метран-2000 КТС
100П, кл.1
2425982
Коллекторы 4,6
Подающий трубопровод
Д20=1000,00 мм
Тепловычислитель СПТ961.2
δ=±0,02%
29119
Ультразвуковой преобразователь расхода УПР-1000Ф-СТ20
1395-15
Расходомер - счётчик жидкости ультразвуковой US800-33-Р-А-
δ=±1.5%, δ=±0,75%
5037
ИБП
Преобразователь давления Yokogawa EJX530A
Р=1,6 МПа, δ=±0,040%
91J808351
Термопреобразователь Метран-2000 КТС
100П, кл.1
2425983
Обратный трубопровод
Д20=1000,00 мм
Ультразвуковой преобразователь расхода УПР-1000Ф-СТ20
1396-15
Расходомер - счётчик жидкости ультразвуковой US80033-Р-А-ИБП
δ=±1.5%, δ=±0,75%
5041
88
Заводской но-
Наименование агрегатного средства входящего в узел учета
Характеристика СИ
мер
Преобразователь давления Yokogawa EJX530A
Р=1,6 МПа, δ=±0,040%
91L505598
Термопреобразователь Метран-2000 КТС
100П, кл.1
2425983
Трубы 1,3
Подающий трубопровод
Д20=1000,00 мм
Тепловычислитель СПТ961.2
δ=±0,02%
29331
Ультразвуковой преобразователь расхода УПР-1000Ф-СТ20
1397-15
Расходомер - счётчик жидкости ультразвуковой US800-33-Р-А-
δ=±1.5%, δ=±0,75%
5040
ИБП
Преобразователь давления Yokogawa EJX530A
Р=1,6 МПа, δ=±0,040%
91RB13927
Термопреобразователь Метран-2000 КТС
100П, кл.1
2425981
Обратный трубопровод
Д20=1000,00 мм
Ультразвуковой преобразователь расхода УПР-1000Ф-СТ20
1401-15
Расходомер - счётчик жидкости ультразвуковой US80033-Р-А-ИБП
δ=±1.5%, δ=±0,75%
5211
Преобразователь давления Yokogawa EJX530A
Р=1,6 МПа, δ=±0,040%
91J808375
Термопреобразователь Метран-2000 КТС
100П, кл.1
2425981
Трубы 2,4
Подающий трубопровод
Д20=1000,00 мм
Тепловычислитель СПТ961.2
δ=±0,02%
29332
Ультразвуковой преобразователь расхода УПР-1000Ф-СТ20
1399-15
Расходомер - счётчик жидкости ультразвуковой US800-33-Р-А-
δ=±1.5%, δ=±0,75%
5042
ИБП
Преобразователь давления Yokogawa EJX530A
Р=1,6 МПа, δ=±0,040%
91RB13929
Термопреобразователь Метран-2000 КТС
100П, кл.1
2425980
Обратный трубопровод
Д20=1000,00 мм
Ультразвуковой преобразователь расхода УПР-1000Ф-СТ20
1400-15
Расходомер - счётчик жидкости ультразвуковой US80033-Р-А-ИБП
δ=±1.5%, δ=±0,75%
5210
Преобразователь давления Yokogawa EJX530A
Р=1,6 МПа, δ=±0,040%
91K514709
Термопреобразователь Метран-2000 КТС
100П, кл.1
2425980
89
На ТЭЦ-1 учет тепловой энергии ведется по новым ультразвуковым прибо-
рам на входе ТЭЦ-1 со стороны ТМ-12 и перед ТРУ (информация приведена в таб-
лице 2.20).
Учет на котлах ТЭЦ-1 выполнен на самопишущих приборах, кроме котла №1
(СПТ-961). Остальные составляющие баланса определяются расчетным способом.
Учитывая, что в общем балансе участвуют около 10 приборов, всегда будет при-
сутствовать погрешность учета. Погрешность измерения количества тепловой
энергии одним тепловычислителем составляет 0,8-1,5 %.
Среда отображения и анализа данных построена на основе современной, се-
рийно выпускаемой SCADA-системы MasterSCADA.
SCADA-система имеет:
1. Общую схему тепловых сетей г. Томска с отображением на ней всех объ-
ектов. На данной схеме пообъектно отображается состояние оборудования и пара-
метров теплоносителя для следующих объектов:
- всех объектов Тепловых сетей, включенных в систему АСДКУ ранее;
- объектов, модернизируемых в рамках настоящего проекта;
- объектов генерации ГРЭС-2, ТЭЦ-3, ТЭЦ-1 и объектов тепловых сетей (со-
стояние объектов и параметры теплоносителя импортируются из базы данных Тех-
нологического портала АО «ТомскРТС», выполненной на Oracle);
- 36 (тридцати шести) ЦТП Тепловых сетей, с которых производится сбор
параметров холодной воды.
2. Детализированную схему каждого объекта, которая отображает:
- параметры теплоносителя (для всех объектов);
- параметры холодной воды (для 36 ЦТП)
- состояние задвижек (для ПНС);
- состояние, температуру подшипников и потребляемый ток насосных агре-
гатов (для ПНС);
- схему первичных электрических соединений КРУ-6 и 0,4 кВ, состояние вы-
ключателей (для ПНС);
- видеонаблюдение объекта (для ПНС);
- охранную и пожарную сигнализацию с объекта с возможностью точной
идентификации сработавшего либо неисправного датчика (для всех объектов,
кроме ЦТП);
- состояние каналов передачи данных (для всех объектов);
- состояние системы освещения (для ПНС);
- температуру и влажность в помещении насосного зала (для ПНС).
3. Функцию отображения в реальном времени алармов с возможностью кви-
тирования и иных сообщений о режимах работы оборудования.
4. Функцию отображения в табличном и графическом виде оперативных и ар-
хивных данных с возможностью их анализа.
5. Реализацию оперативной обработки аварийных событий с выдачей аудио-
визуальной сигнализации дежурному персоналу.
6. WEB-интерфейс для удаленного доступа через Интернет средствами стан-
дартных WEB-браузеров.
7. Возможность настройки периодичности сбора данных с объектов на сер-
вер АСДКУ.
8. Возможность установки граничных значений собираемых данных.
9. Возможность автоматической рассылки SMS-уведомлений в случае воз-
никновения аварийных событий (список рассылки и перечень аварийных сообще-
ний должны настраиваться пользователем SCADA-системы).
2.1.11 Статистика отказов и восстановлений оборудования источников тепловой
энергии
Статистика отказов и восстановление оборудования источников с комбини-
рованной выработкой тепловой и электрической энергии приведена в таблицах
2.21-2.26.
Таблица 2.21 - Статистика отказов отпуска тепла с коллекторов ГРЭС-2 в зоне де-
ятельности ЕТО № 1 за 2021 год
Недоот-
Причина
№
Прекращение тепло-
Восстановление
Режим тепло-
пуск
прекраще-
п/п
снабжения
снабжения
тепла,
ния
тыс. Гкал
-
нет
нет
не
-
0
–
Всего событий
0
0
-
0
Таблица 2.22 - Динамика изменения прекращения теплоснабжений от источника
ГРЭС-2 в зоне деятельности ЕТО № 1
Количество прекра-
Среднее время вос-
Средний недоотпуск тепла на одно пре-
Год
щений
становления, ч
кращение теплоснабжения
2017
0
0
0
2018
0
0
0
2019
0
0
0
2020
0
0
0
2021
0
0
0
92
содержание .. 1 2 3 ..
