Автомобиль Чанган CS75FL (2018 год). Замена элемента воздушного фильтра двигателя

Автомобиль Чанган CS75FL (2018 год). Замена элемента воздушного фильтра двигателя

1. Открутите крепежные винты/ болты или ослабьте скобы крепления верхней крышки воздушного фильтра;

2. Осторожно снимите крышку воздушного фильтра;

3. Извлеките фильтрующий элемент из корпуса воздушного фильтра;

4. Протрите корпус воздушного фильтра и крышку, для удаления грязи и/ или мусора, для обеспечения хорошей герметизации.

5. Установите новый фильтрующий элемент. Убедитесь, что края фильтра не попали между корпусом воздушного фильтра и крышкой. Это может привести к повреждению фильтрующего элемента, и попаданию нефильтрованного воздуха в двигатель через уплотнители.

6. Установите и закрепите крышку воздушного фильтра.

При снятии крышки воздушного фильтра, не допускайте попадания пыли или мусора на крышку воздушного фильтра и/или в воздухопровод. Это может привести к повреждению двигателя.

Использование несоответствующего

элемента воздушного фильтра может привести к серьезному повреждению двигателя.
Запрещается демонтировать воздушный фильтр при работающем двигателе.
Не запускайте двигатель со снятым воздушным фильтром для снижения риска повреждения двигателя и получения травм.

Автомобиль Чанган CS75FL (2018 год). Электронная дроссельная заслонки

Демонтаж корпуса электронной дроссельной заслонки:

1. Выключите зажигание (положение "OFF");

2. Отсоедините разъем корпуса электронной дроссельной заслонки;

3. Снимите направляющую трубку воздухозаборника, соединенную с корпусом электронной дроссельной заслонки;

4. Открутите соединительные болты впускного коллектора и корпуса электронной дроссельной заслонки. Убедитесь, что уплотнительные кольца (прокладки) не повреждена;

5. Снимите корпус электронного дросселя.

_ПРИМЕЧАНИЕ_

Если патрубок корпуса электронной дроссельной заслонки горячий, необходимо снять патрубок. Будьте внимательны и осторожны, во избежание ожогов.

Автомобиль Чанган CS75FL (2018 год). Чистка корпуса электронной дроссельной заслонки

1. Для удаления осадка и отложений углерода в главной магистрали, используйте очиститель карбюратора.

2. Откройте клапан электронного дросселя вручную, и распылите очиститель на элементы, которые преграждены краями клапана.

3. Если грязь скопилась и затвердела в течение длительного времени, она постепенно затвердеет (например, на торце клапана и противоположной внутренней стенке горловины). Удалить грязь полностью очистителем карбюратора будет сложно. Для удаления грязи используйте мягкую ткань, и протрите его несколько раз.

4. Дайте высохнуть очищенному корпусу электронной дроссельной заслонки естественным образом или продуйте его до полного испарения влаги в главном канале.

5. Установите очищенный корпус электронной дроссельной заслонки.

ПРИМЕЧАНИЕ_

• Не погружайте корпус электронной

дроссельной заслонки в чистящее средство. Строго запрещено использовать

ультразвуковую чистку.

• Используйте оригинальный очиститель

карбюратора. Категорически запрещается использовать заменитель моющего средства или любой самодельный

очиститель/растворитель, содержащий

метилкетон или другие высококоррозионные вещества.

• Запрещается промывать опорное отверстие блока, и распылять чистящее средство на разъем и отверстие подшипника блока.

• Для удаления масла и трудно выводимых отложений углерода, протрите несколько раз мягкой тканью с очистителем. Категорически запрещается использовать жесткие щетки или острый инструмент для соскабливания.

• Передние и задние части корпуса электронной дроссельной заслонки должны быть тщательно очищены.

• При очистке заслонки предотвратите попадание воды, масла или любых других загрязнений в разъем (со стороны прибора и стороны жгута проводов).

Автомобиль Чанган CS75FL (2018 год). Сборка корпуса электронной дроссельной заслонки

Убедитесь, что прокладка впускного коллектора (кольцо) не повреждена (при необходимости замените). Установите корпус дроссельной заслонки на впускной коллектор и затяните болты с заданным крутящим моментом - (10±2 Н м).

Адаптация электронной дроссельной заслонки

1. Включите зажигание (положение «ON») и подождите 60 секунд.

2. Запустите двигатель и выключите зажигание, пока обороты холостого хода не станут ровными и стабильными.

3. Переключите зажигание в положение «OFF» и подождите 10 секунд.

4. Адаптация завершена.

_ПРИМЕЧАНИЕ_

• При адаптации электронной дроссельной

заслонки, убедитесь, что температура

охлаждающей жидкости в двигателе и температура поступающего воздуха не ниже 5,25°С. Напряжение аккумуляторной батареи не должно быть ниже 10В (проверьте диагностическим прибором).

• В процессе адаптации дроссельной заслонки не проводите другие операции, за исключением описанных действий.

Автомобиль Чанган CS75FL (2018 год). Обслуживание турбины двигателя

Своевременно меняйте элемент воздушного фильтра и масляный фильтр, во избежание утечки масла или повреждения турбины двигателя.

Не используйте моторное масло, которое не соответствует техническим требованиям и спецификации, во избежание повреждения турбины двигателя.

Не снимайте самостоятельно и не устанавливайте турбину и соответствующие трубопроводы, так как при попадании посторонних предметов она может быть повреждена, что приведет к недостаточной производительности турбины, постороннему шуму и утечке масла.

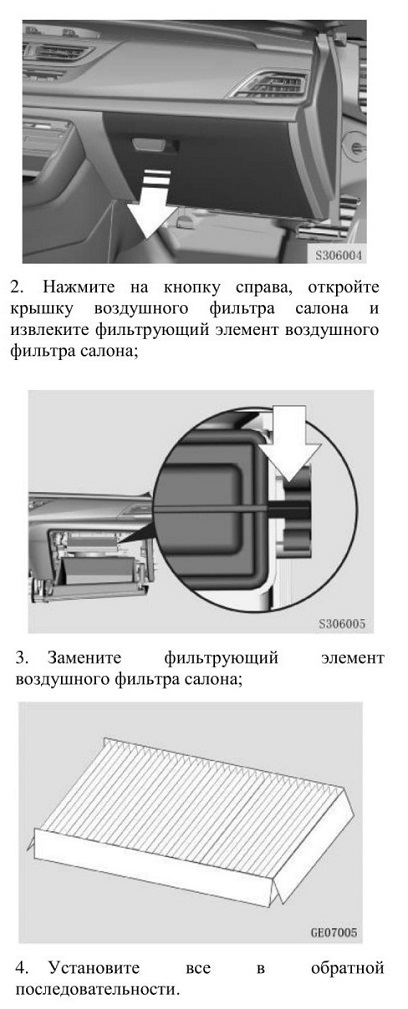

Автомобиль Чанган CS75FL (2018 год). Замена воздушного фильтра салона

1. Откройте перчаточный ящик и снимите ограничители с обеих сторон, чтобы они свободно висели на петле;

Автомобиль Чанган CS75FL (2018 год). Система охлаждения двигателя

На холодном двигателе уровень

охлаждающей жидкости должен находиться между отметками «MIN» (минимум) и «МАХ» (максимум). Если уровень жидкости ниже отметки «MIN», необходимо долить

охлаждающую жидкость.
Долив охлаждающей жидкости
Доливайте охлаждающую жидкость только на холодном двигателе. Не открывайте крышку расширительного бачка на горячем двигателе. В противном случае, пар и вода под действием внутреннего давления вырвутся наружу, и могут стать причиной ожогов.

ПРИМЕЧАНИЕ_

Температура замерзания охлаждающей жидкости, используемой в двигателе, должна быть на 5 С ниже, чем самая низкая температура в соответствующем регионе и сезоне.

Не используйте в качестве охлаждающей жидкости жесткую воду (например, водопроводная вода, речная вода и вода из колодца/ родника).

Внимание! Система охлаждения двигателя находится под высоким давлением!

1. Откройте крышку расширительного бачка охлаждающей жидкости (черная). Залейте охлаждающую жидкость в горловину бачка, пока ее уровень не достигнет максимальной отметки,

2. Закройте крышку;

3. Запустите двигатель, отключите кондиционер и дайте двигателю поработать на скорости 2000 об/мин, пока впускная трубка радиатора не нагреется;

4. Когда двигатель остынет, снова откройте крышку бачка охлаждающей жидкости и долейте жидкость, пока она не достигнет максимальной (МАХ) отметки;

5. Повторите данный процесс несколько раз, пока уровень жидкости в баке не перестанет опускаться;

6. Закройте крышку.

Автомобиль Чанган CS75FL (2018 год). Система охлаждения интеркулера

Внимание! система охлаждения

интеркулера находится под высоким давлением!

1. Откройте крышку расширительного бачка охлаждающей жидкости (желтая) и долейте охлаждающую жидкость в горловину бачка до отметки МАХ;

2. Закройте крышку расширительного бачка;

3. Запустите двигатель на холостом ходу и подождите около 2 минут, пока уровень жидкости в расширительном бачке перестанет падать.

4. Откройте крышку расширительного бачка (желтая) и долейте охлаждающую жидкость до отметки МАХ. Закройте крышку.
Не допускайте попадания охлаждающей жидкости на кожу или в глаза. Если это произошло, немедленно промойте большим количеством воды и, как можно скорее, обратитесь к врачу.

Категорически запрещается снимать крышку расширительного бачка во время работы двигателя.

Неправильная эксплуатация может привести к попаданию воздуха в систему охлаждения, что, может привести к перегреву двигателя. Обратитесь в авторизованный сервисный центр CHANGAN для диагностики и ремонта.
