Система помощи при парковке является вспомогательной функцией, и не может заменить действия водителя. Для безопасного движения/ парковки автомобиля водитель должен быть внимательным и осторожным, следить за тем, чтобы автомобиль не задел человека, животное или другие объекты.

Предупреждение при движении задним ходом

Система предупреждения при движении задним ходом - электронная система помощи при парковке автомобиля, оборудованного ультразвуковыми датчиками. С помощью датчиков, система оценивает ситуацию вокруг транспортного средства, и, путем визуального и звукового оповещения, информирует водителя о расстоянии между транспортным средством и обнаруженным объектом.

При обнаружении препятствия передними и/или задними датчиками, сигнал звукового оповещения передается на разных частотах. Будьте внимательны при распознавании звуков.

1. Область обнаружения передних центральных датчиков

2. Область обнаружения задних центральных датчиков;

3. Область обнаружения передних боковых датчиков

4. Область обнаружения задних боковых датчиков;

5 Определение и отслеживание свободного пространства на основе пройденного пути автомобиля и данных с датчика, используемого ранее :

Выключение системы помощи при парковке

Отключить возможно только передние датчики.

При включении питания автомобиля (положение ON), система передних реверсивных радаров включается по умолчанию, а индикатор переключателя системы помощи при парковке выключен;

Нажмите кнопку выключения системы помощи при парковке, загорится индикатор, и передняя система датчиков будет отключена. В случае неисправности системы, информация о неисправности будет отражена на панели приборов на 3 секунды;

Повторное нажмите на кнопку выключения системы помощи при парковке, индикатор погаснет, а передние датчики будут включены.

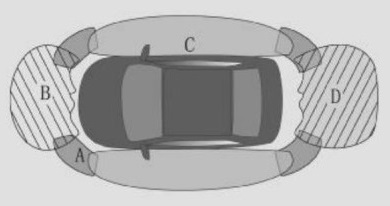

Область обнаружения датчиков

A Около 60 см
В Около 100 см
С Около 60 см
D Около 150 см

Максимальное расстояние до обнаружения препятствия датчиками варьируется, в зависимости от размера препятствия. Для мелких препятствий, таких как столб и дорожный знак, расстояние до обнаружения датчиками может быть менее 150 см.
_ПРИМЕЧАНИЕ_

Парковочный радар может не обнаружить следующие объекты:

• Тонкие предметы (электропровод,

веревка и т.д.);

• Объекты, поглощающие звуковые волны (например, хлопок, снег);

• Предметы с острыми краями;

• Высокие объекты с выступающей верхней частью

• Низкие и короткие объекты.

Парковочный радар может не обнаружить некоторые невидимые области, и точечные препятствия:

• Нижний предел диапазона обнаружения: объекты, такие как дети и животные.

• Верхний предел диапазона обнаружения -такие объекты, как загруженные товары, которые подвешиваются снаружи и фаркоп.

Датчики предупреждения при движении задним ходом могут работать с ошибкой в следующих случаях:

• Бампер поврежден;

• Датчики или доп. оборудование повреждены в результате столкновения;

• В области обнаружения датчиков расположены другие аксессуары;

• Поверхность датчика загрязнена или закрыта посторонними предметами (снег, грязь, влага, изморось или капельки воды);

• Автомобиль наклонен;

• Очень жаркая или холодная погода;

• Автомобиль двигается по неровной дороге;

• Вокруг автомобиля расположен источник ультразвуковых воли, например, работающий пневмосигнал другого автомобиля и/или звук пневматического тормоза грузовика;

• Автомобиль оборудован радиоантенной, защитными дугами и фаркопом;

• Автомобиль приближается к высокой обочине дороги или наклонному выступу;

• Препятствие находится очень близко к датчику.

При возникновении любого из следующих условий, обратитесь в авторизованный сервисный центр CHANGAN:

• Зажигание включено (положение "ON”), парковочный радар издает сигнал длительностью Зи секунды, на экране отображается ошибка реверсивного радара, которая не пропадает после удаления посторонних предметов и загрязнения с датчиков;

• На экране отображается неисправность парковочного радара, которая не устраняется после удаления посторонних предметов и загрязнения с датчиков;

• Система подает предупреждающий сигнал при отсутствии препятствий вокруг автомобиля;

• Система не отображает и не подает

предупреждающий сигнал при

столкновении с препятствием.

При повреждении датчика, система предупреждает о неисправности и раздается сигнал тревоги.

Дисплей предупреждений

При обнаружении препятствия, на панели загорится соответствующий предупреждающий индикатор и раздастся предупреждающий сигнал. По мере приближения автомобиля к препятствию интервал между сигналами будет сокращаться. При достижении расстояния между транспортным средством и препятствием до 30 см, предупреждающий сигнал станет непрерывным.

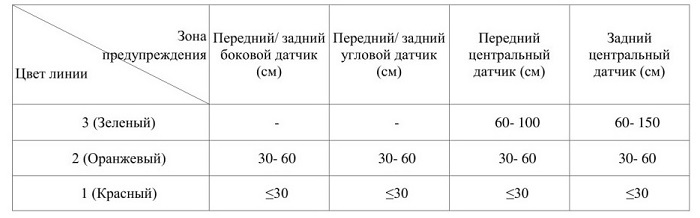

Индикаторные линии трех цветов отражают расстояние позади автомобиля, в зависимости от расстояния до препятствия. Спереди и сзади по бокам, а также, на левой и правой сторонах автомобиля есть два разных цвета индикаторных линий.

Передние датчики системы помощи при парковке

Передние датчики работают при скорости автомобиля менее 15 км/ ч. Они определяет приблизительное расстояние от передней части автомобиля до препятствия под определенным углом;

Передние парковочные датчики не работают, если селектор переключения передач находится в положении «Р» (парковка) или система помощи при парковке выключена;

При замедлении, передние датчики парковки возобновят работу при снижении скорости автомобиля менее чем до 8 км/ч.

Задние датчики системы помощи при парковке

Задние датчики системы помощи при парковке активируются при переключении селектора переключения передач в положение «R» (задний ход). Они определяют примерное расстояние от задней части автомобиля до препятствия под определенным углом.

Боковые датчики системы помощи при парковке

Боковые передние/ задние датчики системы предупреждения контролируют область, недоступную для передних и задних датчиков, для своевременного

предварительного предупреждения. Система запоминает обнаруженные препятствия, и в реальном времени вычисляет дистанцию

автомобиля до существенных и несущественных препятствий. Если

автомобиль слишком близко приблизится к

объекту, на дисплее отразится

предупреждающая информация.

При отключенной системе помощи при парковке, передние датчики работать не будут, а частичные функции предупреждения о боковом расстоянии будут отключены.

Камера заднего вида

Камера заднего вида - это визуализированный инструмент помощи при парковке. С помощью видеокамеры, установленной в задней части автомобиля, на экран головного устройства передается изображение, на которое накладываются вспомогательные линии при парковке.

_ПРИМЕЧАНИЕ_

• Всегда выбирайте скорость и манеру вождения, в зависимости от видимости, погодных условий и плотности движения.

• Внимательно следите за направлением движения и окружающей обстановкой при парковке. Учитывайте, что при движении задним ходом передняя часть автомобиля поворачивается по большему радиусу, чем задняя.

• Изображением с камеры заднего вида можно руководствоваться только при полностью закрытой задней двери.

• Камера заднего вида установлена снаружи автомобиля и легко загрязняется. Если изображение с камеры не разборчиво, рекомендуется протереть поверхность объектива мягкой тканью.

• Изображение с камеры заднего вида может искажать контуры объектов на экране. Предполагается, что расстояние между транспортным средством и препятствием (автомобиль, пешеход и т. д.), отображаемое на экране при движении задним ходом, может быть неточным, и это может привести к аварии;

• Из-за ограничения разрешения изображения с камеры, некоторые объекты могут не отображаться или отображаться не четко, например, тонкие ограждения, решетки и деревья;

• В камере заднего вида есть невидимые области. Будьте внимательны, т.к. камера заднего вида не может обнаружить людей и некоторые мелкие объекты ни при каких обстоятельствах, например, маленькие дети и маленькие животные.

• Изображение с камеры заднего вида на дисплее отображается только в 20-формате. Из-за отсутствия пространственной глубины, при помощи изображения с камеры трудно, или невозможно определить на дорожном покрытии выступы или ямы.

Советы по эксплуатации

Перед использованием камеры заднего вида, выполните следующие проверки для обеспечения безопасности:

1. Убедитесь, что задняя дверь закрыта;

2. Автомобиль не поврежден, монтажное положение камеры и угол ее установки не менялся;

3. Поверхность объектива камеры чиста;

4. Обзор камеры не затруднен.

5. Рекомендуется пользоваться изображением с камеры заднего вида исключительно в качестве помощника при парковке, в условиях хорошей видимости и ясной погоды.

Включение/ выключение обзора с камеры заднего вида

Включение изображения заднего вида:

• Переведите селектор АКПП в положение «R»;

• Передвиньте переключатель в положение заднего обзора [Back Side].

Выключение изображения заднего вида:

• Переведите селектор АКПП из положения «R»;

• Передвиньте переключатель в [Right Side] обзор невидимой области справа.

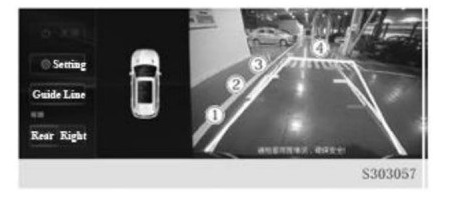

Вспомогательные линии при парковке

Нажмите [Parking guide line] чтобы включить/ выключить вспомогательные линии при парковке задним ходом.
Вспомогательные линии на экране при парковке - двух видов: статические и

динамические. Они отражают предполагаемую траекторию движения автомобиля на расстояние Зм по направлению назад от заднего бампера, по ширине, равной ширине автомобиля с наружными зеркалами заднего вида.

1. Красная линия: расстояние примерно до

1 м от заднего бампера автомобиля;

2. Желтая линия: расстояние примерно до

2 м от заднего бампера автомобиля;

3. Зеленая линия: расстояние примерно до

3 м от заднего бампера автомобиля;

4. Динамическая вспомогательная линия: изменяется с зависимости от угла поворота рулевого колеса, при его вращении. Она представляет собой расчетную траекторию движения автомобиля. При нулевом

положении рулевого колеса динамическая вспомогательная линия скрыта.

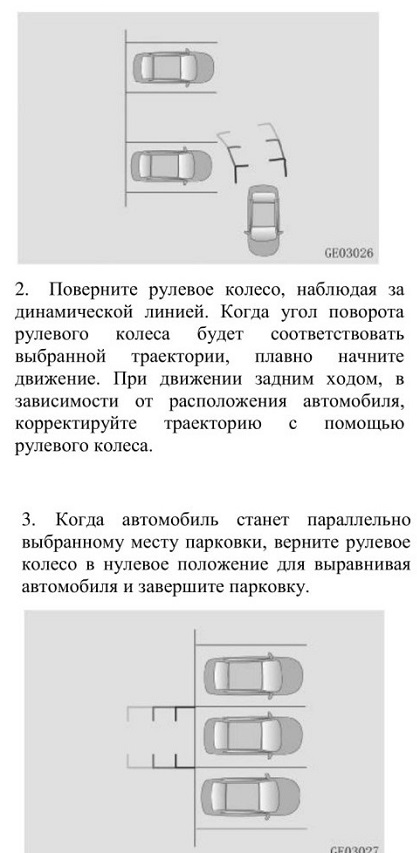

Примеры парковки задним ходом

1. Выберите место для парковки и остановите автомобиль в положении, как показано на рисунке ниже. Переведите селектор АКПП в положение «R» и выберите режим парковки задним ходом

ПРИМЕЧАНИЕ_

• Это вспомогательная система при движении задним ходом. Для обеспечения безопасности, принимайте решения исходя из реальной ситуации.

• Размеры парковочного места должны быть больше или равны ширине вспомогательных линий.

Отображение невидимой области справа

Парковочный помощник передает изображение невидимой области справа от автомобиля. Изображение снимается и выводится на дисплей с помощью камеры, расположенной на правом зеркале заднего вида. Изображение на дисплее позволяет значительно уменьшить невидимую зону справа от автомобиля, и помогает проезду на узких дорогах и переулках.

_ПРИМЕЧАНИЕ_

• Всегда выбирайте скорость и манеру вождения в зависимости от видимости, погодных условий и плотности движения;

• Внимательно следите за направлением движения при маневрах и окружающей обстановкой. Учитывайте, что при движении задним ходом передняя часть автомобиля поворачивается по большему радиусу, чем задняя;

• Изображение правой невидимой области можно использовать только тогда, когда задняя дверь полностью закрыта;

• Камера обзора установлена снаружи автомобиля и легко загрязняется. Если видео не разборчиво, рекомендуется протереть поверхность объектива мягкой тканью.

• Изображение невидимой зоны справа от автомобиля может искажать контуры объектов на экране. Предполагается, что расстояние между транспортным средством и препятствием (автомобиль, пешеход и т. д.), отображаемое на экране при движении задним ходом, может быть неточным, и это может привести к аварии;

• Из-за ограничения разрешения изображения с камеры, некоторые объекты могут не отображаться или отображаться не четко, например, тонкие ограждения, решетки и деревья;

• В камере есть невидимые области. Будьте внимательны, т.к. камера заднего вида не может обнаружить людей и некоторые мелкие объекты ни при каких обстоятельствах, например, маленькие дети и маленькие животные;

• Изображение невидимой области на дисплее отображается только в 20-формате. Из-за отсутствия пространственной глубины, с помощью камеры трудно или невозможно определить на дорожном покрытии выступы или ямы.

Советы но эксплуатации

Перед использованием изображения с камеры заднего вида, выполните следующие проверки для обеспечения безопасности:

1. Убедитесь, что задняя дверь закрыта;

2. Автомобиль не поврежден, монтажное положение камеры и угол ее установки не менялся;

3. Поверхность объектива камеры чиста;

4. Обзор камеры не затруднен.

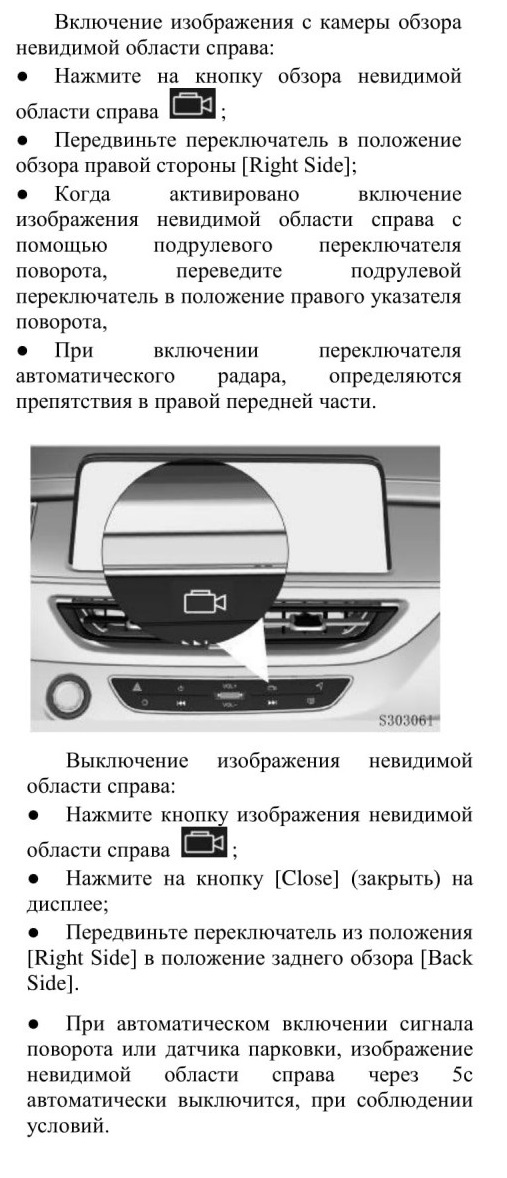

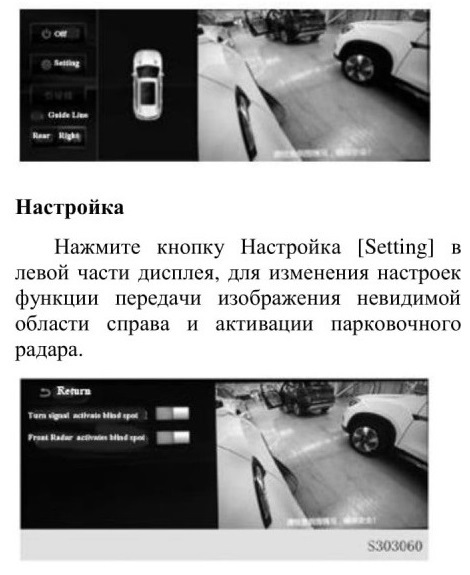

Включение/ выключение дисплея с изображением невидимой области справа

ПРИМЕЧАНИЕ
• Функцию включения изображения невидимой области справа с помощью подрулевого переключателя поворота, необходимо предварительно настроить.

• Внимательно следите за направлением движения и окружающей обстановкой при маневрах.

360° HD Система панорамного изображения
Система панорамного изображения - это система помощи при парковке, которая фиксирует изображение вокруг автомобиля с помощью 4-х камер (передняя/ задняя/ правая/ левая), совмещает полученные изображения в 360° обзор сверху и выводит на центральный дисплей. Система позволяет значительно уменьшить невидимую область вокруг автомобиля, помочь ровно припарковать автомобиль, и упростить маневрирование на узких улицах и переулках.

_ПРИМЕЧАНИЕ_

• Внимательно следите за направлением движения при маневрах и окружающей обстановкой;

• Убедитесь, что ширина парковочного места больше или равна ширине вспомогательных линий.

• Панорамное изображение можно использовать только тогда, когда задняя дверь полностью закрыта.

• Камеры панорамного изображения установлены снаружи автомобиля и легко загрязняются. Если изображение не разборчиво, рекомендуется протереть поверхность объектива мягкой тканью.
• Панорамное изображение, может искажать контуры объектов на экране. Предполагается, что расстояние между транспортным средством и препятствием (автомобиль, пешеход и т. д.), отображаемое на дисплее, может быть неточным, что может привести к аварии;

• Из-за ограничения разрешения изображения с камеры, некоторые объекты могут не отображаться или отображаться не четко, например, тонкие ограждения, решетки и деревья;

• В камерах панорамного изображения есть невидимые области. Будьте внимательны, т.к. камеры не могут обнаружить людей и некоторые мелкие объекты ни при каких обстоятельствах, например, маленькие дети и маленькие животные;

• Панорамное изображение на дисплее отображается только в 20-формате. Из-за отсутствия пространственной глубины, с помощью изображения с камеры трудно или невозможно определить на дорожном покрытии выступы или ямы.

Функциональное ограничение

При следующих условиях камера 360° не будет работать, или некоторые функции будут ограничены:

• Открыта одна из дверей;

• Сложены наружные зеркала заднего вида;

• Дверь багажного отделения не закрыта;

• Особые погодные условия (сильный дождь, снег или туман);

• Ночью, или в условиях низкой

освещенности;

• Камера подвержена воздействию яркого освещения;

• Область освещена люминесцентными

лампами или светодиодными огнями (дисплей мигает).

• При резком изменении температуры

(например, в холодный период времени автомобиль въезжает в отапливаемое

помещение).

Если детали автомобиля, на которых установлена камера, повреждены, обратитесь в авторизованный сервисный центр CHANGAN для проверки положения камер и их калибровки.

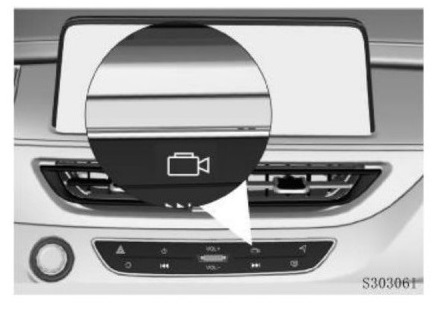

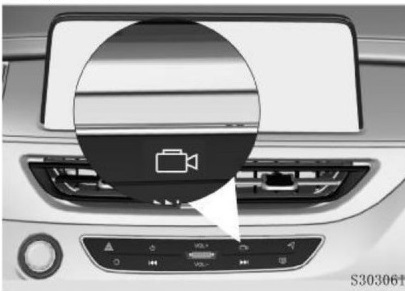

Включение режима панорамного изображения

При включенном электропитании автомобиля (положение ON) и скорости автомобиля не более 27 Км/ч.

• Нажмите кнопку включения панорамного

изображения и дисплей автоматически переключится в режим панорамного

изображения;

• При переключении селектора АКПП в

положение «R», дисплей автоматически переключится в режим панорамного

изображения.

• Если активирована функция включения

панорамного изображения с помощью подрулевого переключателя сигналов

поворота (выберите в настройках включить/ выключить), включите сигнал поворота, и центральный дисплей переключится в режим панорамного изображения.

• При активированной функции включения режима панорамного изображения при активации датчиков парковки, если селектор переключения передач не в положении «Р» или «R», а скорость автомобиля не более 15 км/ч, центральный дисплей автоматически переключится в режим панорамного изображения, если передний датчик парковки обнаружил препятствие.

Выключение режима панорамного изображения

• При включении режима панорамного изображение при помощи кнопки, дисплей автоматически выключится, если скорость автомобиля достигнет 30 км/ч.;

• После переключения селектора АКПП из положения «R», режим панорамного изображения автоматически выключится через 20 секунд;

• В любом положении селектора АКПП кроме «R» нажмите кнопку [Close] (Закрыть) в интерфейсе режима панорамного изображения для отключения панорамного изображения, и возврату к предыдущему интерфейсу на центральном дисплее.

• При включении режима панорамного изображения с помощью подрулевого переключателя сигнала поворота или активации датчика парковки, режим панорамного изображения автоматически

выключится через 5 секунд после отсутствия условий включения (препятствие не обнаружено).

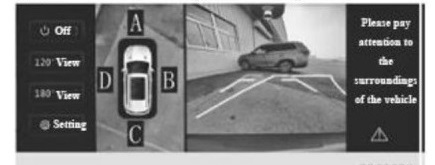

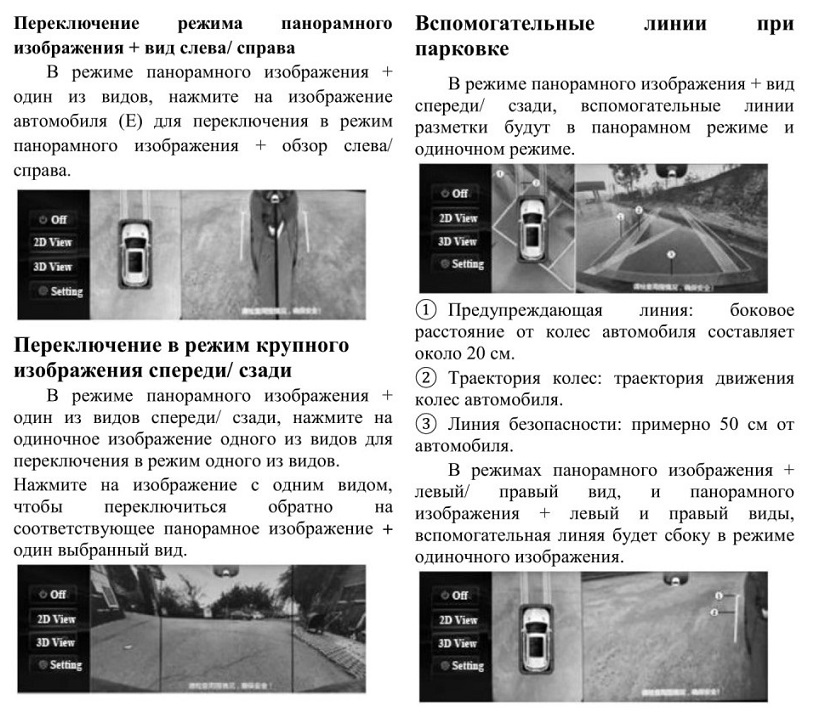

Переключение режима панорамною изображения + вид спереди/ сзади/ слева/ справа

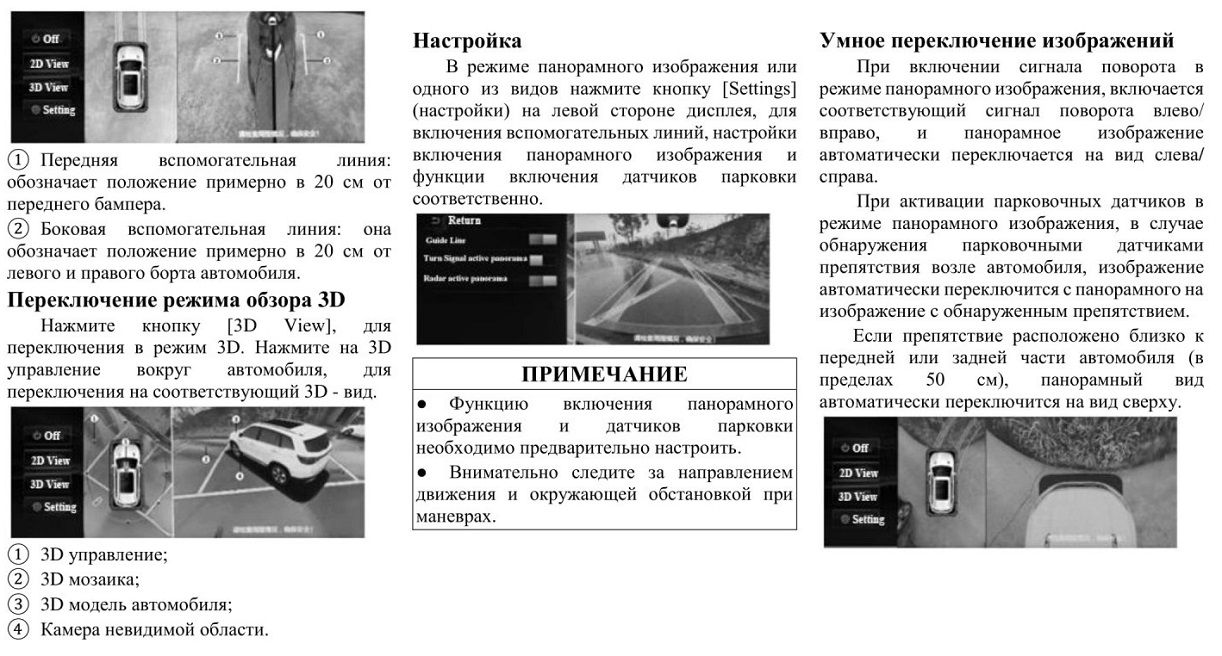

В режиме включенного панорамного изображения, выберите переднее/ заднее/ левое или правое изображение. Интерфейс переключится на панорамное изображение и одновременно переднее/ заднее/ левое или правое изображение:
При переключении селектора АКПП из положения «R» в положение «D», изображение автоматически переключится с панорамного изображения + вид сзади на панорамное изображение + вид спереди.

360° Панорамное изображение
Панорамное изображение - это система помощи при парковке, которая фиксирует изображение вокруг автомобиля с помощью 4-х камер (передняя/ задняя/ правая/ левая), совмещает полученные изображения в 360° обзор сверху и выводит на центральный дисплей. Система позволяет значительно уменьшить невидимую область вокруг автомобиля, помочь ровно припарковать автомобиль, и упростить маневрирование на узких улицах и переулках.

_ПРИМЕЧАНИЕ_

• Внимательно следите за направлением движения при маневрах и окружающей обстановкой;

• Убедитесь, что ширина парковочного места больше или равна ширине вспомогательных линий.

• Панорамное изображение можно использовать только при полностью закрытых дверях, и развернутых наружных зеркалах заднего вида.

• Камеры панорамного изображения установлены снаружи автомобиля и легко загрязняются. Если изображение не разборчиво, рекомендуется протереть поверхность объектива мягкой тканью.

• Панорамное изображение, может искажать контуры объектов на экране. Предполагается, что расстояние между транспортным средством и препятствием (автомобиль, пешеход и т. д.), отображаемое на дисплее, может быть неточным, что может привести к аварии;

• Из-за ограничения разрешения изображения с камеры, некоторые объекты могут не отображаться или отображаться не четко, например, тонкие ограждения, решетки и деревья;

• В камерах панорамного изображения есть невидимые области. Будьте внимательны, т.к. камеры не могут обнаружить людей и некоторые мелкие объекты ни при каких обстоятельствах, например, маленькие дети и маленькие животные;

• Панорамное изображение на дисплее отображается только в 20-формате. Из-за отсутствия пространственной глубины, с помощью изображения с камеры трудно или невозможно определить на дорожном покрытии выступы или ямы.

Функциональное ограничение

При следующих условиях камера 360° не будет работать, или некоторые функции будут ограничены:

• Открыта одна из дверей;

• Сложены наружные зеркала заднего вида;

• Дверь багажного отделения не закрыта;

• Особые погодные условия (сильный дождь, снег или туман);

• Ночыо, или в условиях низкой

освещенности;

• Камера подвержена воздействию яркого освещения;

• Область освещена люминесцентными

лампами или светодиодными огнями (дисплей мигает).

• При резком изменении температуры

(например, в холодный период времени автомобиль въезжает в отапливаемое

помещение).

Если детали автомобиля, на которых установлена камера, повреждены, обратитесь в авторизованный сервисный центр CHANGAN для проверки положения камер и их калибровки.

Включение режима панорамного изображения

При включенном электропитании автомобиля (положение ON) и скорости автомобиля не более 27 Км/ч.

• Нажмите кнопку включения панорамного

изображения и центральный дисплей автоматически переключится в режим

панорамного изображения;

• При переключении селектора АКПП в

положение «R», дисплей автоматически переключится в режим панорамного

изображения.

• Если активирована функция включения

панорамного изображения с помощью подрулевого переключателя сигналов

поворота (выберите в настройках включить/ выключить), включите сигнал поворота, и центральный дисплей переключится в режим панорамного изображения.

При активированной функции включения режима панорамного изображения при активации датчиков парковки, если селектор переключения передач не в положении «Р» или «R», а скорость автомобиля не более 15 км/ч, центральный дисплей автоматически переключится в режим панорамного

изображения, если передний датчик парковки обнаружил препятствие.

Выключение режима панорамного изображения

• При включении режима панорамного

изображение при помощи кнопки, дисплей автоматически выключится, если скорость автомобиля достигнет 30 км/ч.;

• После переключения селектора АКПП из

положения «R», режим панорамного

изображения автоматически выключится через 20 секунд.

• В любом положении селектора АКПП кроме «R» нажмите кнопку [Close] (Закрыть) в интерфейсе режима панорамного изображения для отключения панорамного изображения, и возврату к предыдущему интерфейсу на центральном дисплее.

• При включении режима панорамного изображения с помощью подрулевого переключателя сигнала поворота или активации датчика парковки, режим панорамного изображения автоматически выключится через 5 секунд после отсутствия условий включения (препятствие не

обнаружено).

Переключение режима панорамного изображения + вид спереди/ сзади/ слева/ справа

В режиме включенного панорамного изображения, выберите переднюю (А)/ заднюю (С)/ левую (D), или правую (В) область, и изображение переключится на панорамное изображение и + соответствующее переднее/ заднее/ левое или правое изображение:

При переключении селектора АКПП из положения «R» в положение «D», изображение автоматически переключится с панорамного изображения + вид сзади на панорамное изображение + вид спереди.

Автомобиль Чанган CS75FL (2018 год). Автоматическая система помощи при парковке (АРА4.0)

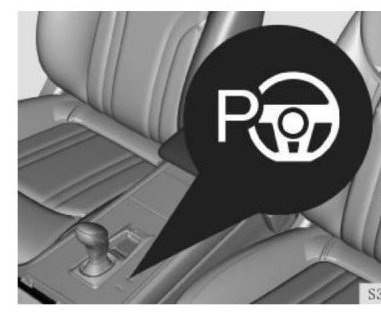

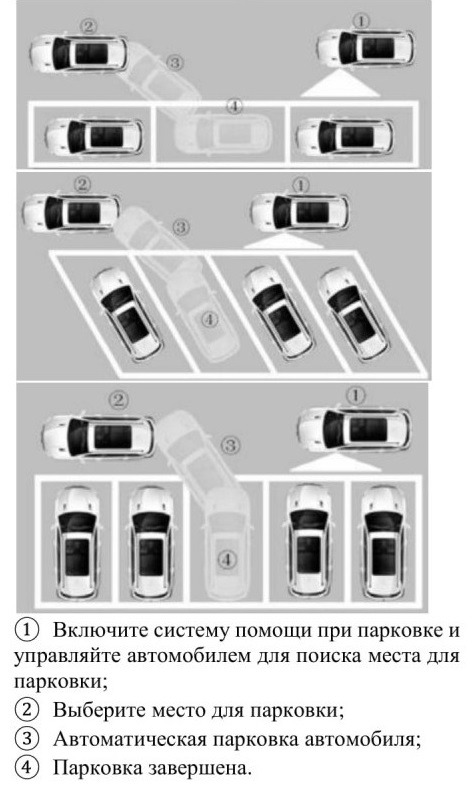

Автоматическая система помощи при парковке объединяет четыре функции: параллельная парковка, парковка задним ходом (перпендикулярная), диагональная парковка и парковка с помощью ключа дистанционного управления как изнутри, так и снаружи автомобиля.

Во время управления автомобилем активируйте функцию. Система измеряет размер парковочных мест но обе стороны дороги с помощью 12-ти радаров, расположенных на кузове автомобиля и определяет парковочное место.

После определения парковочного места через интерфейс центрального дисплея, режим автоматической парковки активируется в

соответствии с выбором. После подтверждения, автомобиль паркуется на выбранном парковочном месте в соответствии с запланированным маршрутом движения. Во время данного процесса не нужно управлять рычагом переключения передач, педалями тормоза и акселератора и рулевым колесом.

Автоматическая система помощи при парковке может быть активирована только при исправной работе электронной системы
курсовой устойчивости (ESC). Включение/ отключение системы электронной курсовой устойчивости (ESC) см. в разделе «IV. Управление автомобилем - Тормозная система

- Электронная система курсовой устойчивости (ESC) - Активация и отключение системы ESC».

Предупреждение системы

(1) Будьте внимательны и осторожны при управлении автомобилем, внимательно соблюдайте процедуру парковки. При необходимости, немедленно возьмите управление автомобилем на себя. В противном случае существует риск несчастных случаев.

2 Система не учитывает изменения, происходящие в измеренных парковочных местах.

(3) Система не учитывает нагрузку, исходящую из автомобиля во время процесса парковки.

(4) Автоматическая система помощи при парковке во время процесса рулевого управления может пересечь или врезаться в бордюр. Необходимо в любое время обеспечить возможность вмешательства в управление автомобилем, иначе колеса и шины автомобиля или же сам автомобиль могут быть повреждены.

(5) При парковке или выезде автомобиля с места стоянки, автомобиль может развернуться и выехать на встречную полосу движения. Это может привести к столкновению с другими участниками дорожного движения. Ввиду чего существует риск несчастного случая. Будьте внимательны по отношению к другим участникам дорожного движения. При необходимости остановите или отмените программу автоматической парковки.

6 Перед использованием системы убедитесь, что капот и дверь багажника закрыты.

Автоматическая система помощи при парковке не может применить активное торможение или среагировать на внезапное изменение размеров выбранного

парковочного места (например, внезапное движение соседних транспортных средств или вторжение людей/ объектов). Она не может обнаружить или объехать транспортные средства, движущиеся сзади, слева и/или справа. Во время парковки убедитесь, что

парковочное место свободно и будьте готовы к активному торможению.
Распознавание некоторых препятствий методом ультразвукового измерения ограничивается законами физики. Ниже представлено несколько примеров таких ситуаций:

• При использовании тягово-сцепного устройства, прицепа и буксировочного крюка;

• Распознавание тонких или клиновидных объектов;

• Объекты, расположенные на высоте и/или выступают. Например, расширение стены или выступающий груз;

• Объекты с острыми углами и заостренными краями;

• Объекты с тонкой поверхностью или структурой. Например, забор;

• Объекты, находящиеся выше диапазона обнаружения. Датчик не может обнаружить его и остановить автомобиль во время работы активной системы помощи при парковке;

• Другие ситуации, влияющие на распознавание целей.
• Автоматическая система помощи при парковке не может полностью заменить водителя, который несет ответственность за управление автомобилем и соответствующие операции. Водитель должен проверить окружающую обстановку, контролировать скорость автомобиля и, при необходимости, вмешиваться в управление автомобилем.

• Система может не идентифицировать людей, животных или препятствия вокруг транспортного средства. Будьте предельно осторожны во время парковки.

• Система может не идентифицировать объекты с поверхностью, не отражающей сигналы обнаружения, например, людей в соответствующей одежде.

• Внешние источники звука могут мешать работе системы, в результате чего датчики системы не могут правильно идентифицировать препятствия. Иногда система может ошибочно информировать о не существующих препятствиях.

• Система может не обнаружить объекты на месте стоянки (например, платформа прицеп или открытый колодец (яма), которые явно выше или ниже уровня земли).

• Система не поддерживает парковку в нестандартные боковые парковочные места, ограниченные квадратными колоннами.

• Датчик не распознает наличие выбоин на дорожном покрытии. Не используйте систему на мощеных дорогах, во избежание риска повреждения автомобиля.

• Не используйте систему на стороне дороги, где присутствует значительный перепад высот (обрыв, сторона скалы, или на стоянке, уровень которой выше, чем соседнее дорожное покрытие), а так же на тротуарах, пандусах, бордюрах или лестницах, для предотвращения падения автомобиля.
_ПРИМЕЧАНИЕ_

• При выходе из системы в процессе поиска парковочного места, парковка завершается, и система переходит в режим активного управления.

• Во время процесса парковки система управляет рулевым колесом, тормозами, дроссельной заслонкой и выбором передачи

• Рекомендуется включить АРА4.0 перед проездом парковочного места. Если вы забыли его включить, его можно включить его после проезда места для парковки. При скорости автомобиля менее 27 км/ч, АРА4.0 обладает функцией поиска парковочного

места в фоновом режиме. Максимальное расстояние, хранящееся в памяти, не превышает 10 метров.

• В процессе поиска парковочного места

автомобиль отслеживает расстояние в пределах 0,5м - 1,5м от препятствий,

ограничивающих парковочное место. Если парковочное место находится за пределами досягаемости, парковочное место может быть не найдено.

• При поиске парковочного места, старайтесь придерживаться прямолинейного движения и полностью проехать парковочное место для лучшего обнаружения.

• Не используйте данную функцию парковки для вертикальной парковки и диагональной парковки.

• При активации режима парковки, для безопасной работы системы, убедитесь, что ремни безопасности пристегнуты, двери закрыты, а селектор АКПП автомобиля не находится в ручном режиме (положение «М»).

• Для активации функции удаленного доступа убедитесь, что, двери закрыты, а селектор АКПП автомобиля в положении «Р».

• Автоматическая система помощи при парковке не применима для парковки, при наличии следующих препятствий: велосипед или безмоторный трехколесный велосипед; транспортные средства с низким кузовом с отсутствием непрерывной физической формы (например, грузовик; грузовик с цистерной, прицеп и т. д.); или препятствий без физической формы (такие как дорожная разметка, ограничители парковки и бордюрный камень).

• Не рекомендуется использовать систему на дорожном покрытии или поверхностях, имеющих перепад высот относительно дорожного покрытия.

• Перед парковкой автомобиля на стоянке убедитесь в отсутствии препятствий, таких как: бордюрные камни, тонкие колонны, натянутые веревки или тягово-сцепное устройство прицепа, так как система может не обнаружить эти препятствия.

• Система может не идентифицировать некоторые объекты, например, проволочный забор и пушистый снег.

• Убедитесь, что найденное системой место является парковочным. Система может идентифицировать как доступное место для парковки проходы, ворота и дверные проемы, а также перекрестки.

• Система отображает эффективный маршрут автомобиля до места парковки на

основе расчета окружности колес. Если на автомобиль установлены колеса

неоригинального размера, оборудованные цепями противоскольжения или установлено запасное колесо; или если давление в шинах не соответствует рекомендованному, то система может работать не корректно, и окончательное положение автомобиля на парковке может быть изменено.

• Система может не идентифицировать некоторые объекты, например, проволочный забор и пушистый снег.

• Не используйте автоматическую систему помощи при парковке, если загруженный в автомобиль длинномерный груз значительно превышает габариты автомобиля.

• Не используйте автоматическую систему помощи при парковке, если на автомобиль установлены цепи противоскольжения.

_ПРИМЕЧАНИЕ_

• Будьте внимательны. Следите за окружающей обстановкой.

• Ширина парковочного места должна быть больше или равна ширине вспомогательной линии.

• Систему панорамного обзора используйте с полностью закрытыми передними дверями, задней дверью и развернутыми наружными зеркалами заднего вида.

• Камера панорамного обзора установлена снаружи автомобиля и подвержена загрязнению. Если видео не четко, протрите поверхность объектива мягкой тканью.

Автоматическая парковка

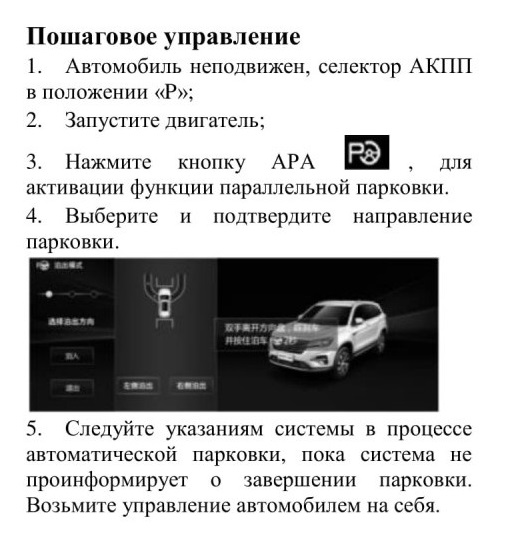

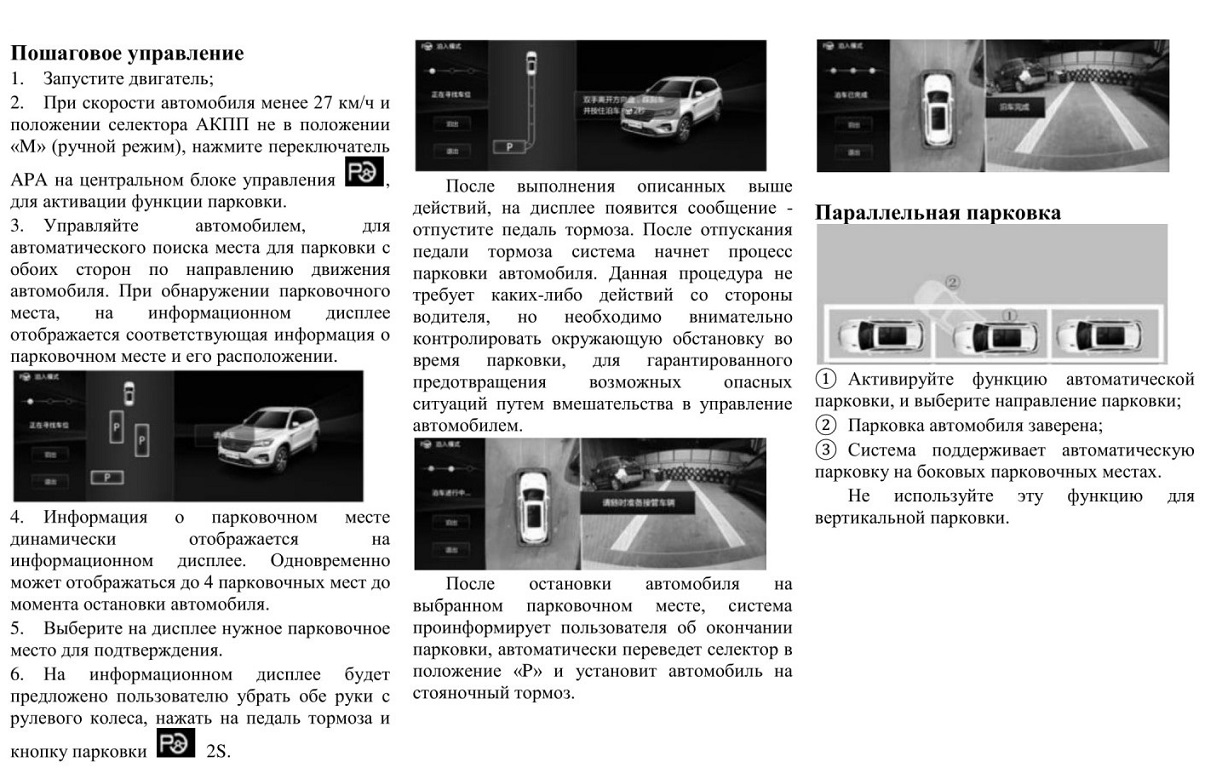

Пошаговое управление

Выход из режима парковки

Система автоматически выйдет из режима автоматической парковки в следующих ситуациях:

• Если в процессе поиска места для парковки скорость автомобиля превысит ЗОкм/ч.

• Если через 60 секунд прерывания парковки пользователь не продолжил парковку в соответствии с запросом;

• При повторном нажатии на кнопку системы автоматической парковки автомобиля

• Выключении электронной системы курсовой устойчивости ESC.

• Если в процессе автоматической парковки водитель активно управляет рулевым колесом;

• Если во время процесса автоматической парковки водитель не пристегнут ремнем безопасности в течение 180 с. или не закрыта дверь.

• Если во время дистанционного управления перед автомобилем или за ним обнаружено неподвижное препятствие, автомобиль не может завершить процесс парковки. Через некоторое время система автоматически отключится.

Дистанционное управление

Функция дистанционного управления парковкой позволяет автомобилю въезжать и выезжать из узкого парковочного места с помощью пульта дистанционного управления. Пользователь может запустить двигатель с помощью ключа дистанционного управления или использовать функцию дистанционного доступа, когда двигатель уже работает.

Преимущество от использования системы

• Комфортная посадка и выход из автомобиля;

• Избегание повреждения дверей и контакта

их с другими препятствиями при посадке и

выходе;

• Более эффективное использование парковочного пространства.

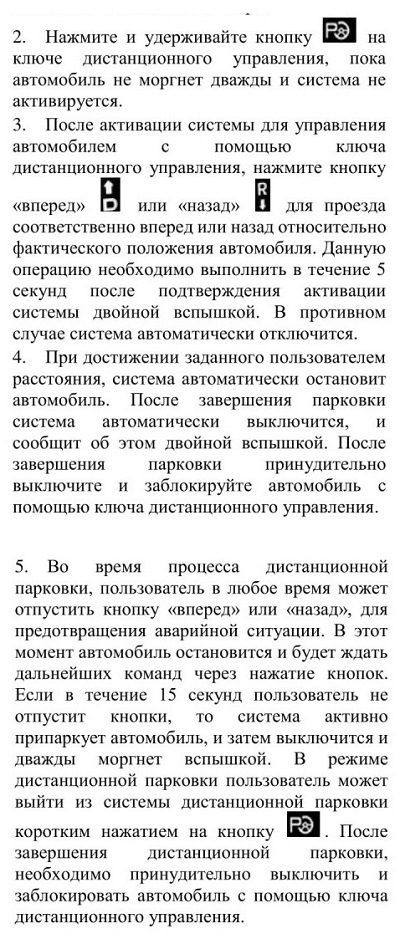

Дистанционный доступ

1. После запуска двигателя автомобиль находится в состоянии «Р-stop».

Выход из режима

Система автоматически выйдет из режима дистанционной парковки в следующих случаях:

• Открыта дверь, капот или дверь багажного отделения;

• Нажата педаль тормоза или акселератора (Водителем или пассажиром, находящимся в автомобиле);

• Активное вмешательство в управление;

• Активация стояночного тормоза или переключение селектора переключения

передач (водителем или пассажиром);

• Превышение максимального расстояния, установленного системой;

• Выбор другой функции с ключа;

• Ошибка системы;

• В случае выявления неисправности или загрязнение ультразвукового датчика системы Ultrasonic;

• Кнопка удаленной парковки отпущена;

• Посторонний шум или помехи;

• Достигнуто минимально допустимое расстояние от автомобиля до препятствия, установленное системой;

• При обнаружении препятствия в опасной зоне система полностью остановит автомобиль более чем на 15 секунд;

• Пользователь в автомобиле нажал кнопку выхода из системы.

• Автомобиль расположен под большим наклоном.

Система не освобождает пользователей от ответственности за правильную оценку условий движения и парковки.

Из-за существующих ограничений системы, она не всегда автоматически реагирует соответствующи м образом. Существует опасность несчастного случая. Пользователям необходимо самостоятельно оценивать дорожную ситуацию и условия парковки, и принимать активные меры в зависимости от конкретных ситуаций.

Посторонние лица, например, дети, могут управлять автомобилем с помощью ключа в отсутствие людей внутри автомобиля. Существует опасность несчастного случая. Для предотвращения несанкционированного использования ключей, храните ключи в недоступном для детей месте.

Система тормозит только тогда, когда сталкивается с препятствием, которое датчик постоянно распознает. Препятствия, такие как слишком плоский или за пределами диапазона обнаружения датчика не распознаются. Если водитель не обращает внимания, есть опасность аварии или повреждения предмета.

Настройка дистанционного доступа

Пользователь может выбрать на многофункциональном дисплее «Vehicle Settings» (Настройки автомобиля) - «Parking Assist» (Помощь при парковке) для настройки пульта дистанционного управления на расстояние для дистанционного управления и безопасной дистанции.
Пройденный путь автомобиля

соответствует установленному расстоянию при движении вперед, которое автомобиль может пройти после настройки. Расстояние, установленное системой по умолчанию - 4м. В целях обеспечения безопасности работы системы, настройки будут доступны после перезапуска автомобиля.
Безопасное расстояние соответствует расстоянию между местом стоянки и препятствием после его обнаружения автомобилем спереди или сзади в режиме дистанционного управления. Расстояние, установленное системой по умолчанию, составляет 0,3 м от препятствия. В целях обеспечения безопасности эти две настройки необходимо переустановить в автомобиле. Настройки будут доступны после перезапуска автомобиля.

Функция уведомления о препятствиях сбоку помогает обнаружить препятствия, расположенные с обеих сторон автомобиля, с помощью двух комплектов датчиков, расположенных по сторонам автомобиля и предупредить пользователя о препятствиях, расположенных но сторонам автомобиля с помощью звукового сигнала и визуального изображения. Пользователь может включить или выключить звуковое оповещение об обнаруженных препятствиях.

Система кругового обзора
Система записи кругового обзора

захватывает изображение окружающей

обстановки автомобиля с помощью 4 камер, установленных на автомобиле (спереди, сзади, слева и справа), и сохраняет его на карточку TF. Записанное видео можно воспроизвести на центральном дисплее или просмотреть его на экране компьютера.
• Изображение с камер системы записи кругового обзора, ввиду технологических особенностей линзы самой камеры, сохраняется с искажением, которое визуально изменяет реальное расстояние.

• Из-за ограничений разрешения камеры,

некоторые объекты не могут быть

отображены или могут быть не четко отображены, например, тонкие ограждения, колонны, решетки и деревья.

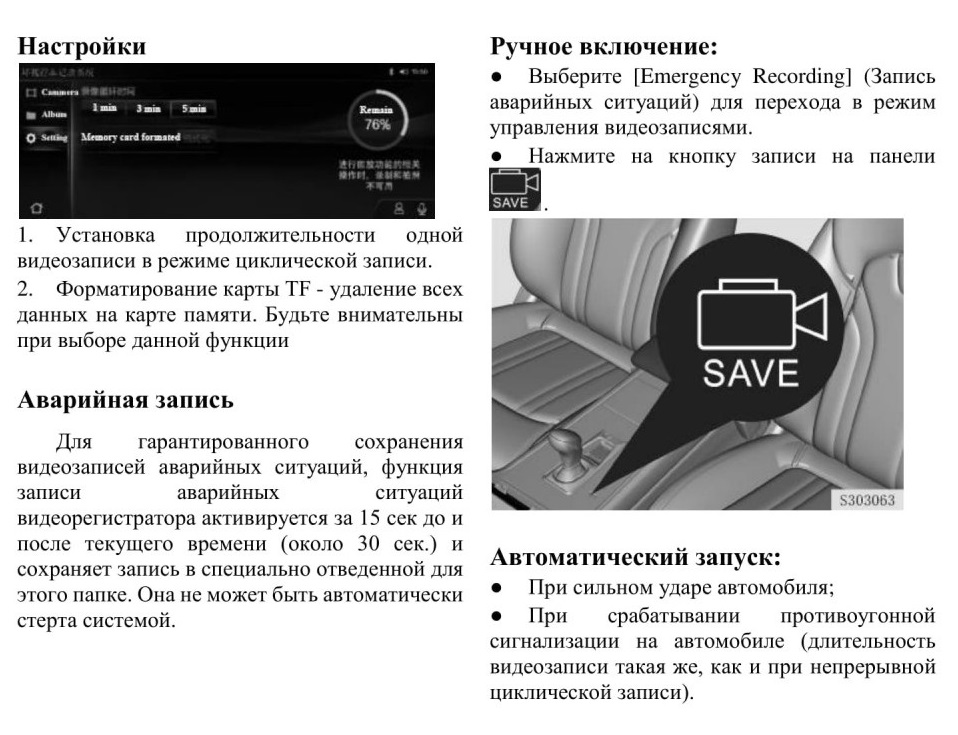

• Когда переключатель [запись цикла]

включен, система записи просмотра и

перемещения находится в фоновом режиме во время движения.

• Записанные данным способом видео

могут использоваться для сбора

доказательств, таких как дорожно-транспортные происшествия и не могут использоваться для других незаконных целей.

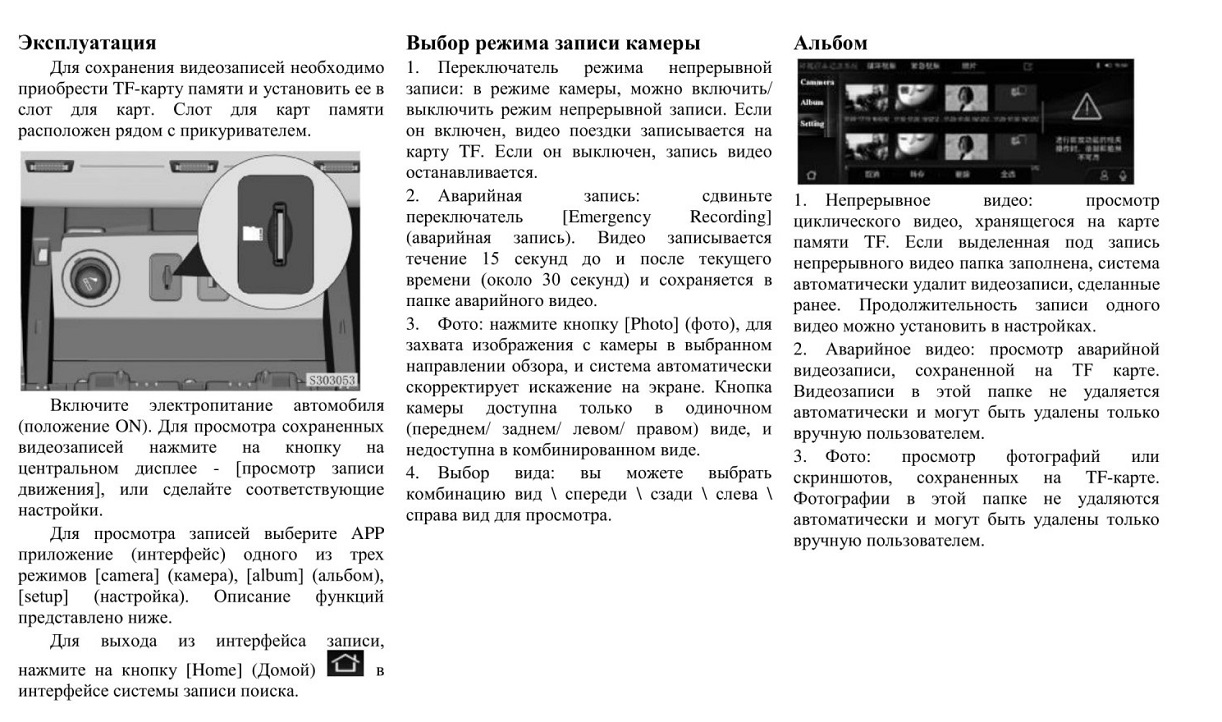

• Используйте TF карты памяти известных производителей. Скорость чтения и записи должна быть не ниже CLASS 10. Рекомендуется использовать TF карты с маркировкой U1 и выше.

• Файл видеозаписи с 4-х камер большой емкости, около 4 Гб/час. Рекомендуется использовать карты памяти емкостью не менее 32Гб.

• При первичной установке TF карты

памяти, система автоматически разбивает емкость запоминающего устройства на 3 области хранения: непрерывное видео,

область аварийного видео, и сектор для фотографий.

• После того, как пайка непрерывного видео будет полностью заполнена, система автоматически удалит наиболее старое видео для продолжения записи.

• Аварийные видеозаписи или фотографии не удаляются автоматически. Если выделенный объем близок к 100% заполнению, необходимо освободить место вручную. В противном случае, невозможно делать аварийные записи, фотографии или скриншоты.

• Карта TF уязвима, и может быть повреждена во время записи непрерывного видео и/или аварийной записи, текущая видеозапись может быть повреждена и не может быть воспроизведена. Рекомендуется
отключать TF карту после завершения цикла записи или аварийной записи и после исчезновения слова "Save" (сохранить) в верхнем левом углу изображения.

• В связи с ограничениями воспроизведения, на компьютере возможно воспроизведение только комбинированный изображение. Воспроизведение одного выбранного вида невозможно.

• При отсутствии карты памяти или в случае ее неисправности, можно просматривать видео только в режиме реального времени, а дополнительные функции, такие как запись или съемка, не могут быть выполнены.

содержание .. 22 23 24 25 ..
