Toyota Вилочные погрузчики серии 30(32)-8FG10, 60(62)-8FD10, 70(72)-8FD20. Руководство - часть 1





30(32) - 8FG10,15,20,25,30 32 - 8FG18

60(62) - 8FD10,15,20,25,30 62 - 8FD18

70(72) - 8FD20,25,30 32 - 8FGK20,25,30

62 - 8FDK20,25,30 30(32) - 8FGJ35 70(72) - 8FDJ35







СОДЕРЖАНИЕ

Заметка для операторов и механиков...........................................................................................162

Перед началом эксплуатации........................................................................................................] 62

Таблички предостережения...........................................................................................................166

Основные компоненты...................................................................................................................] 66

Органы управления вождением и приборная панель..................................................................167

Измерительные приборы................................................................................................................167

Многофункциональный дисплей (по заказу)...............................................................................172

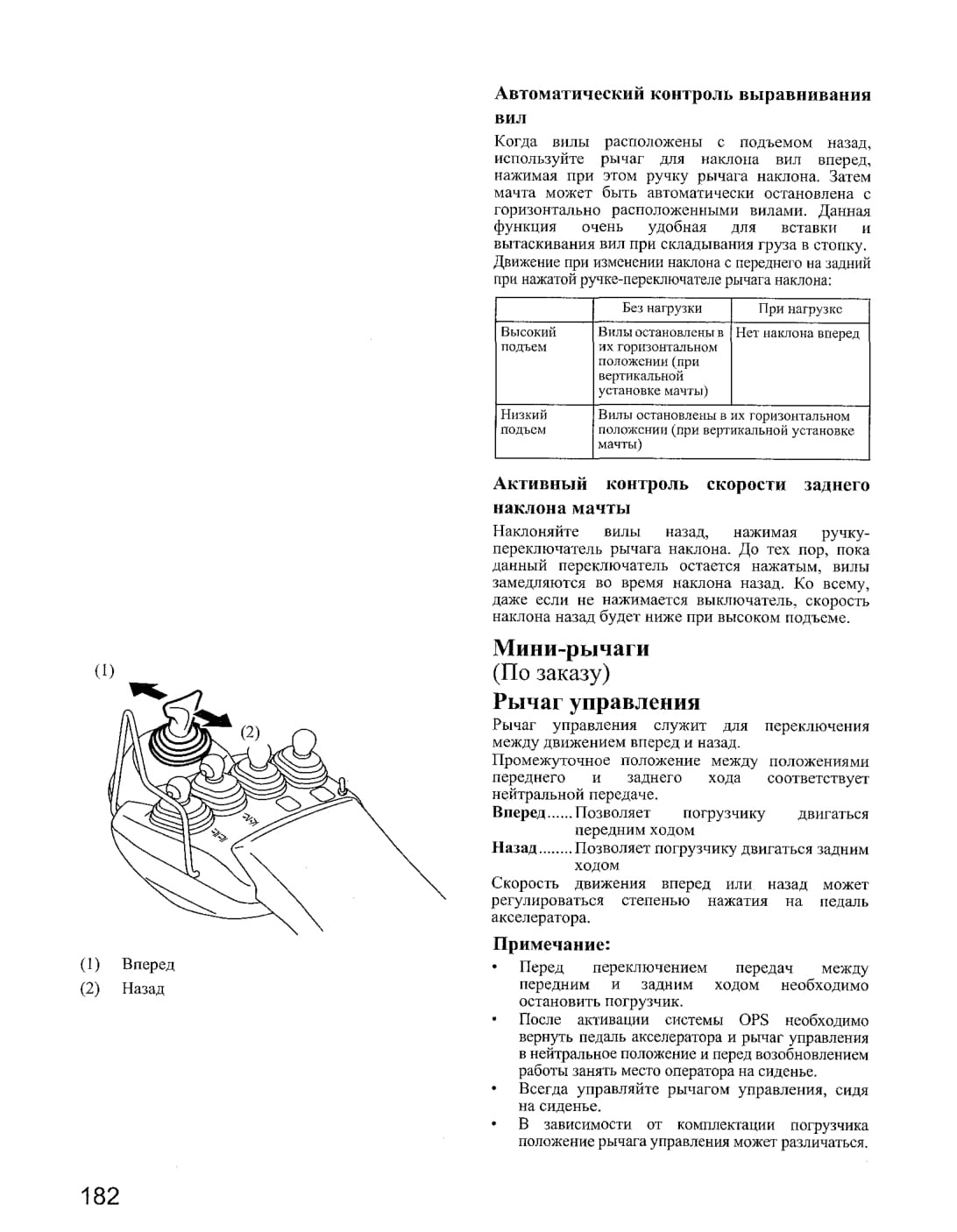

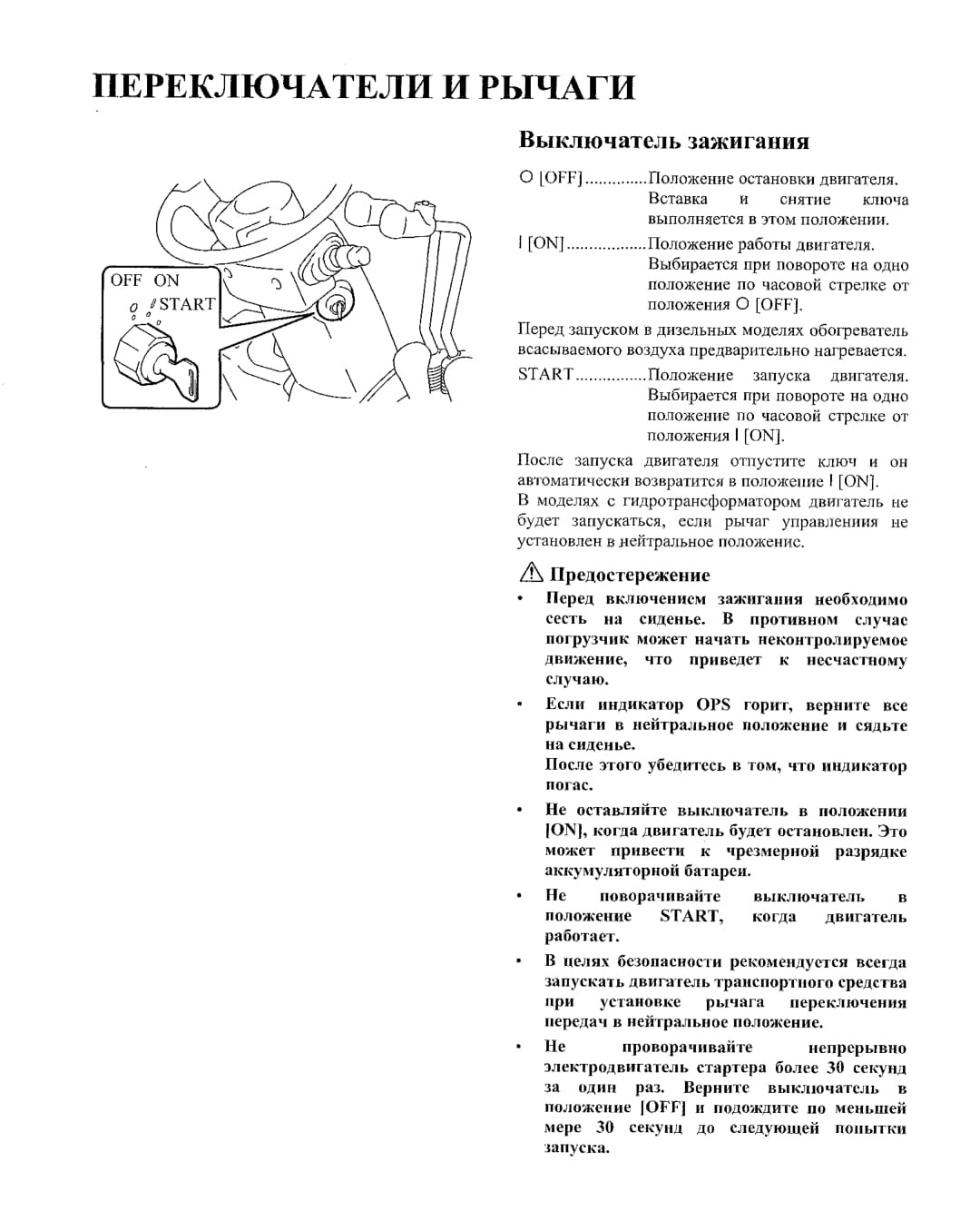

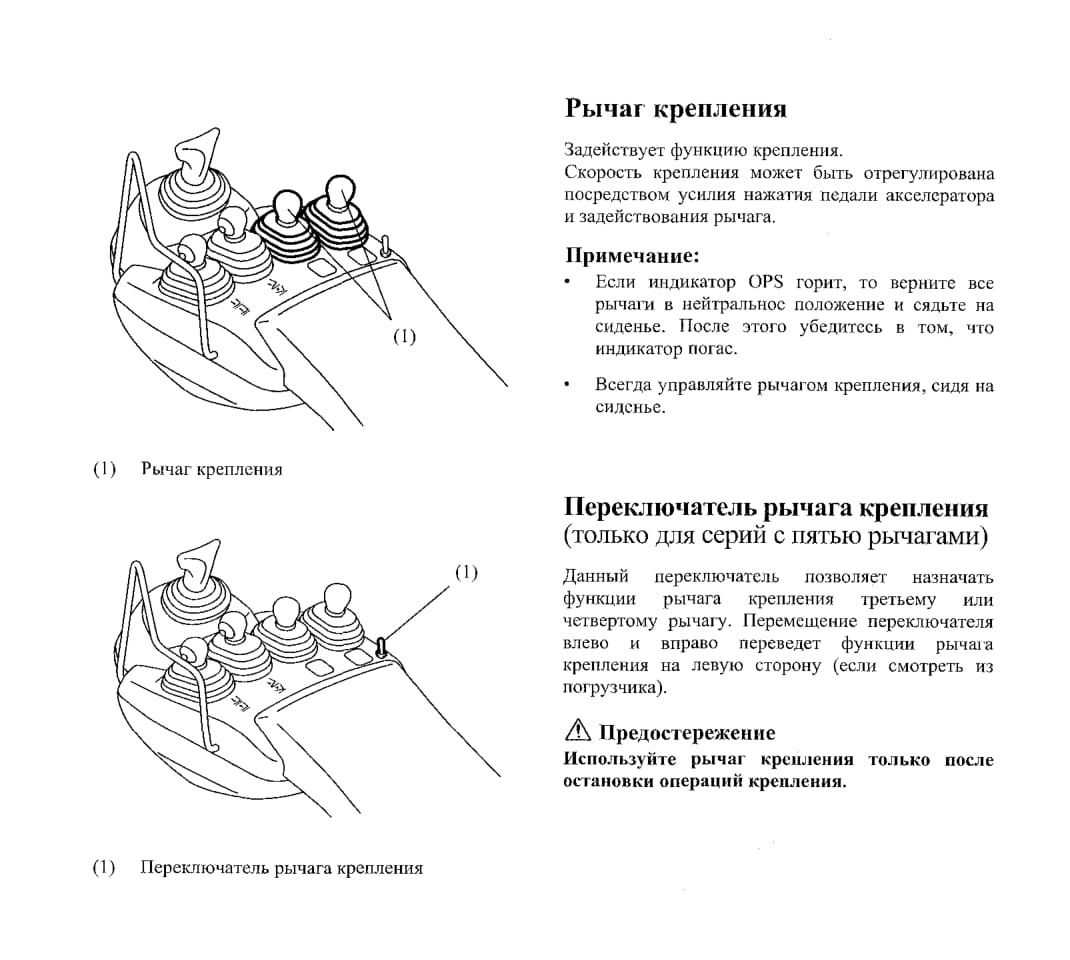

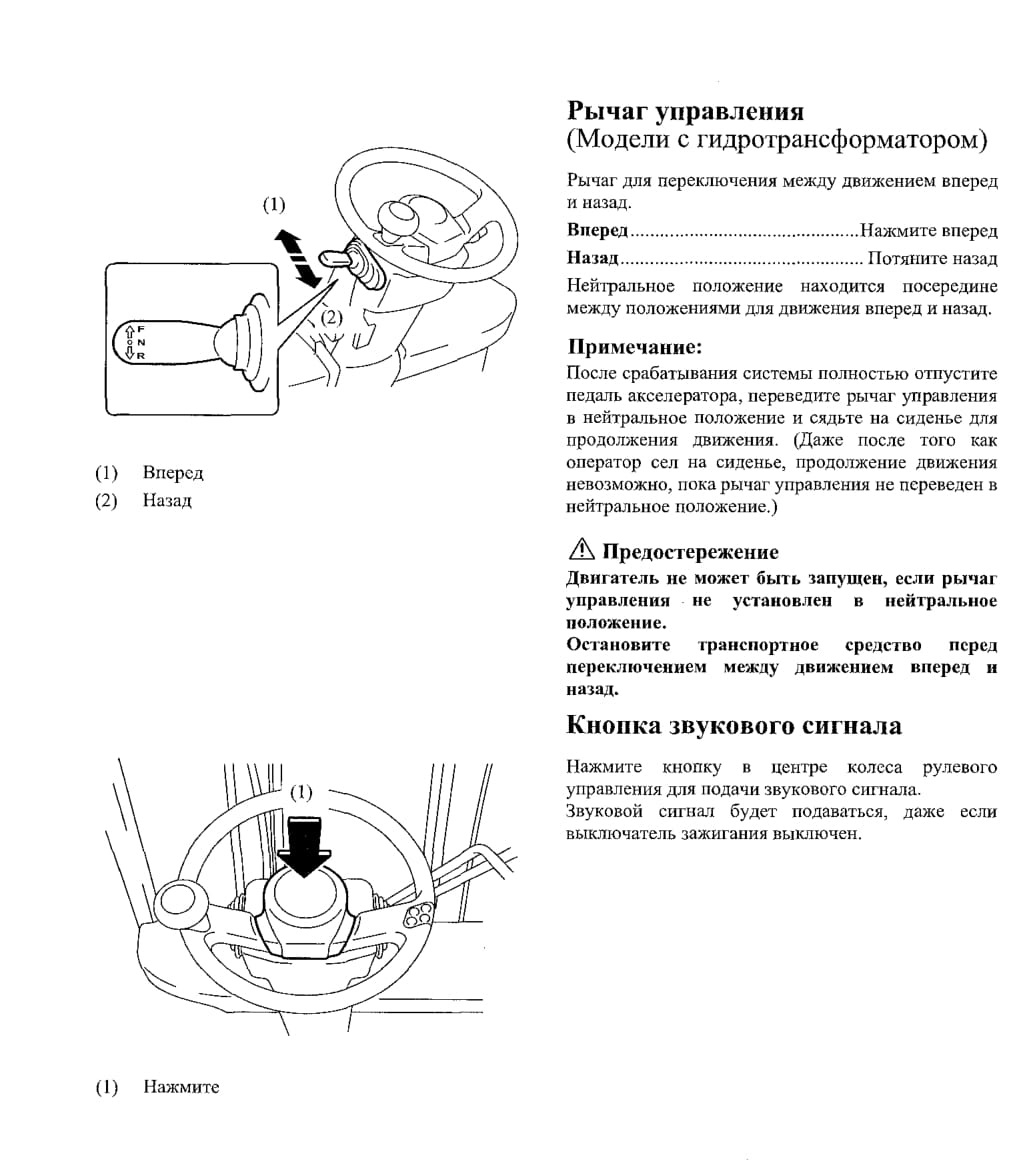

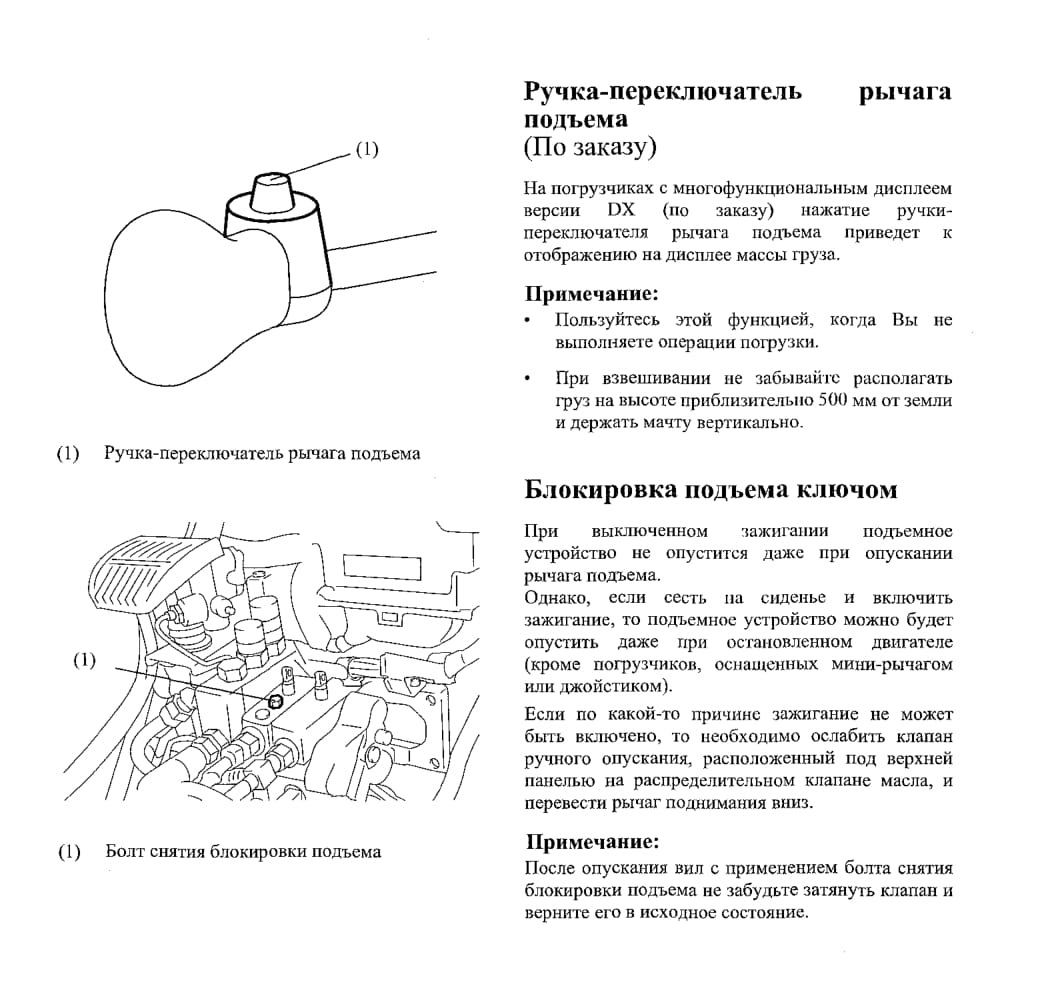

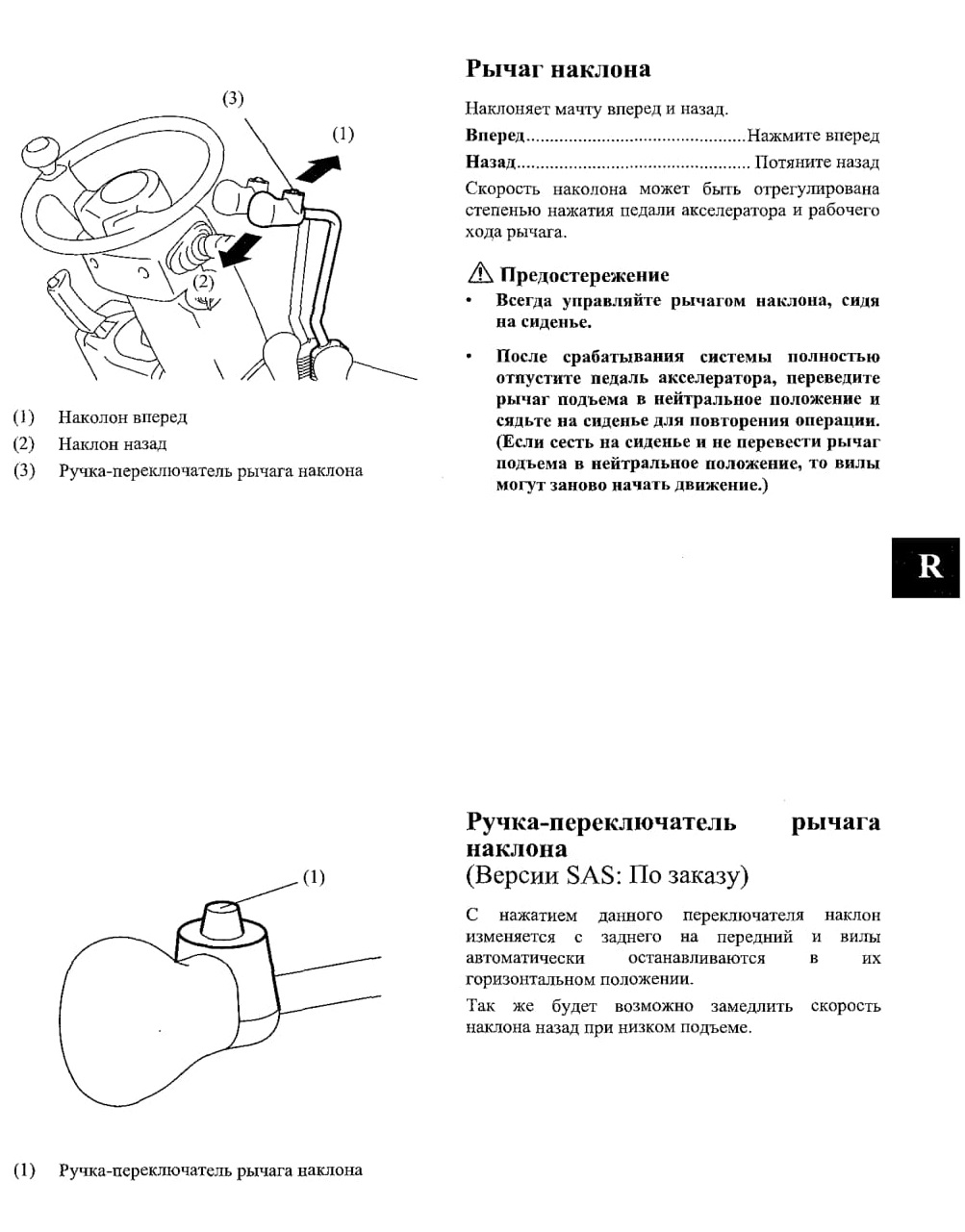

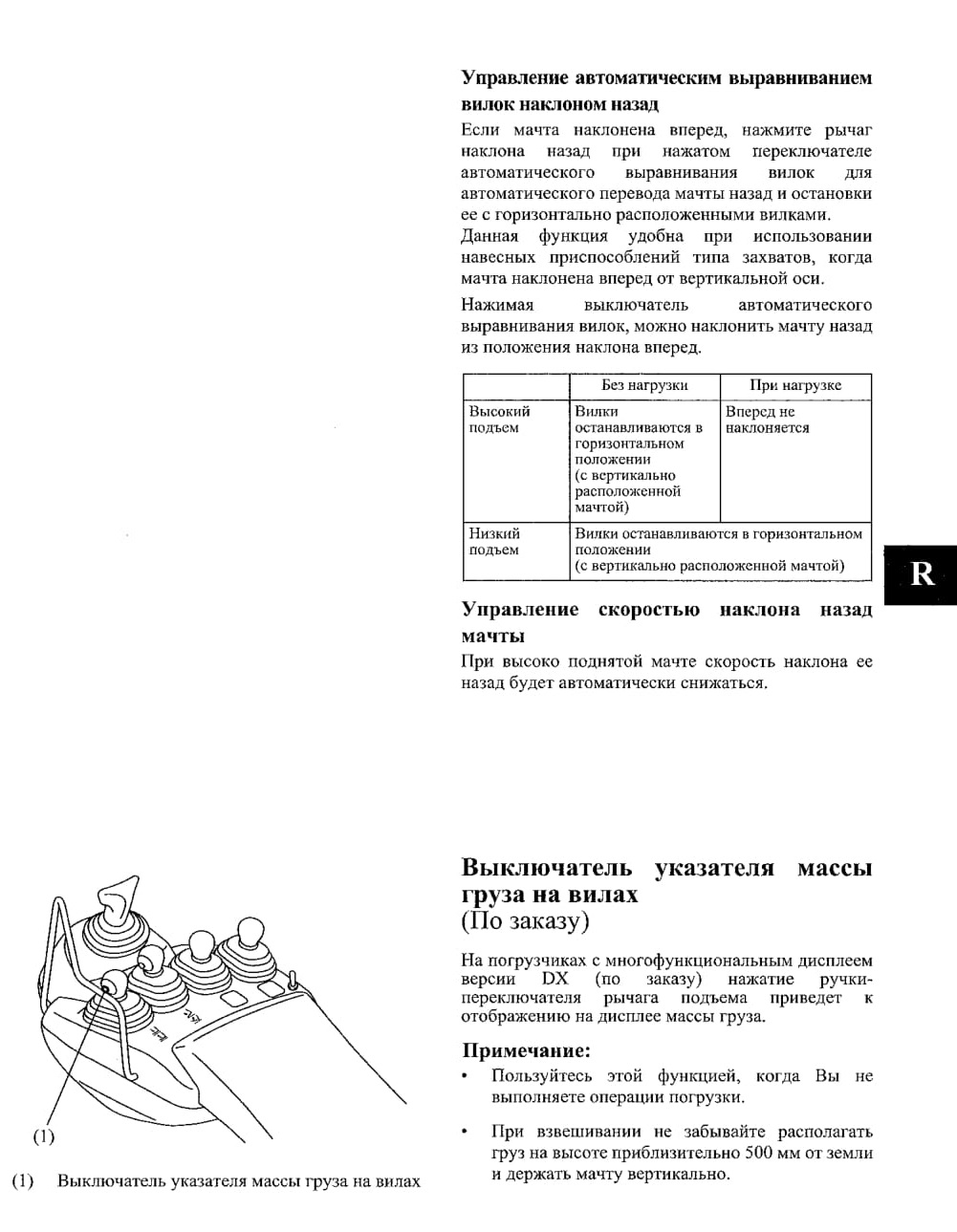

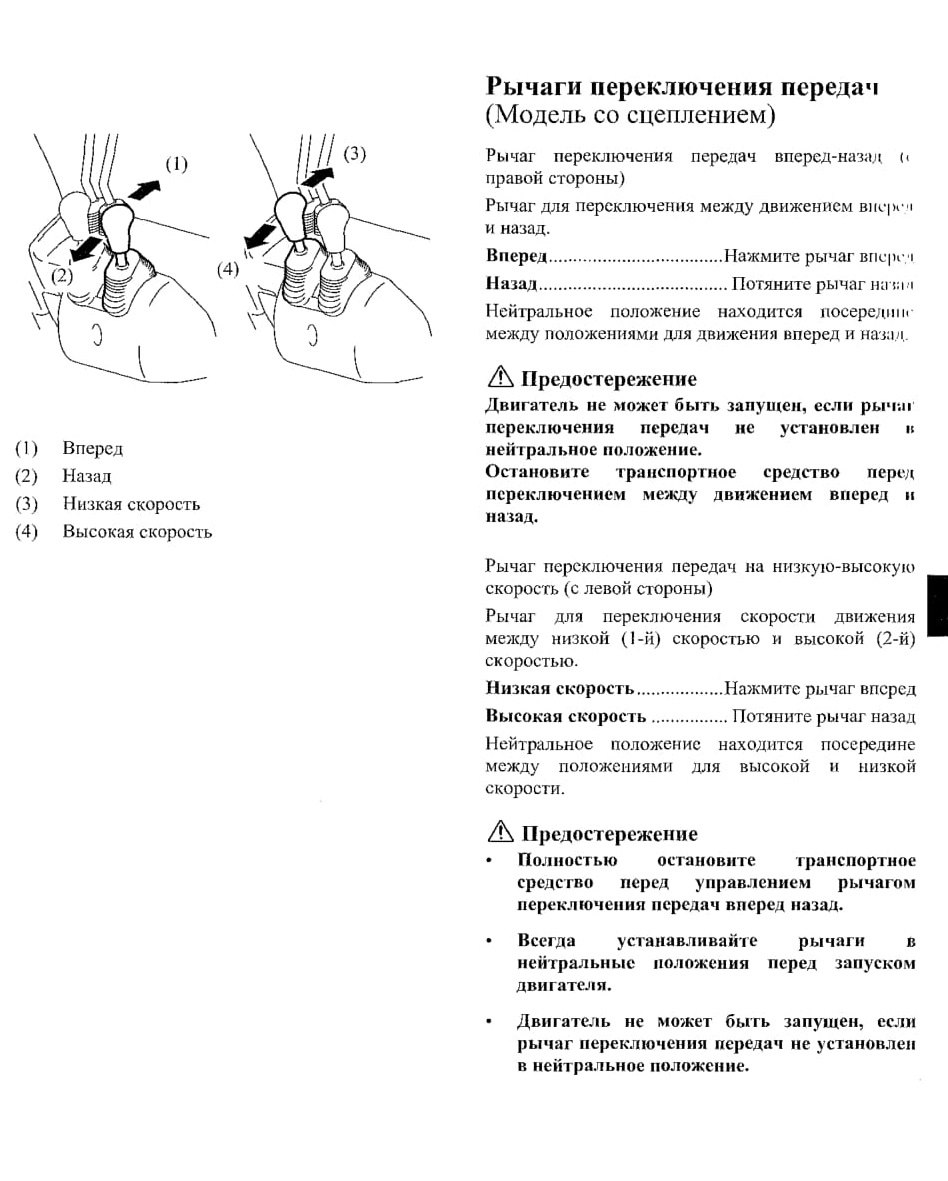

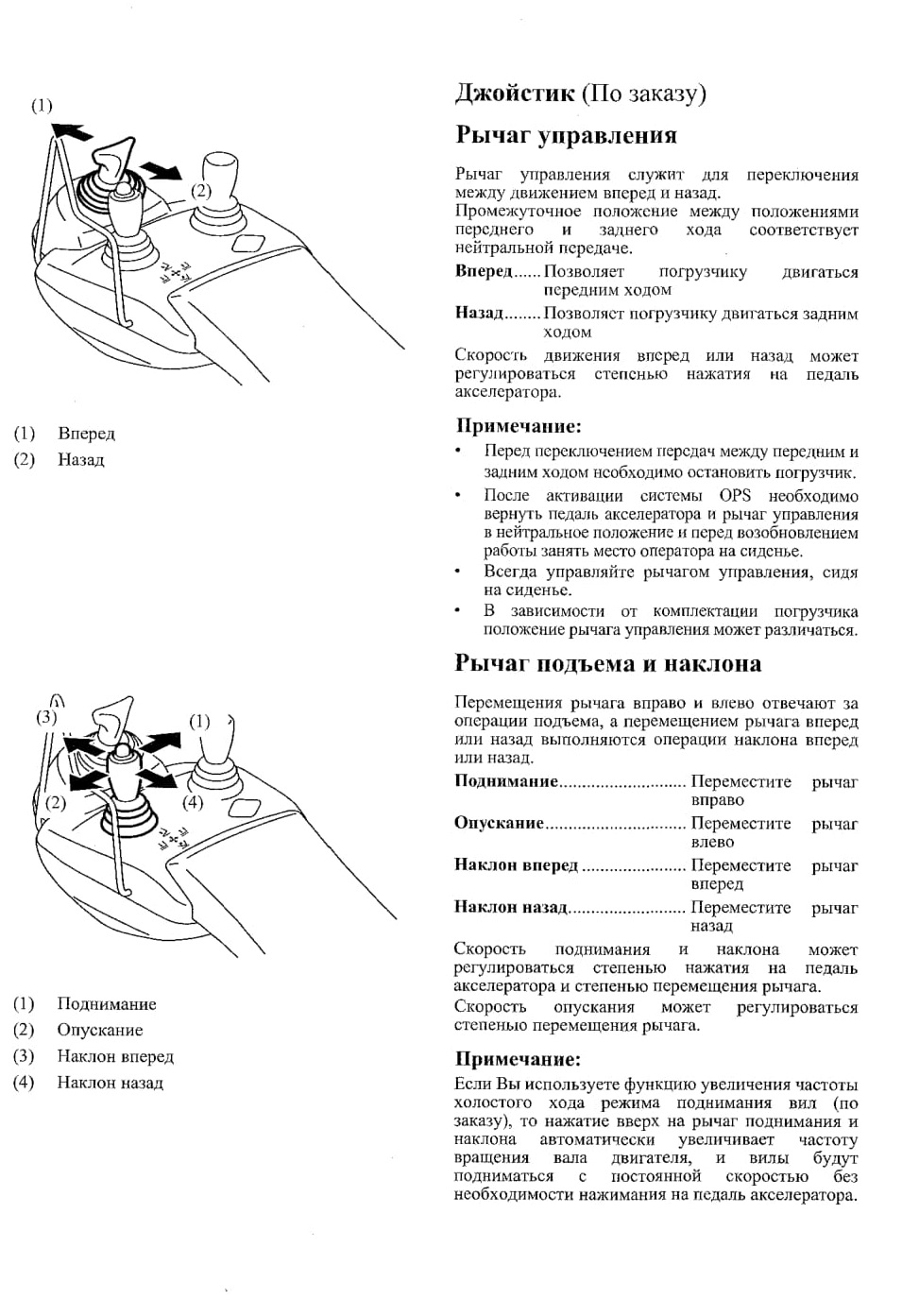

Переключатели и рычаги...............................................................................................................178

Компоненты кузова........................................................................................................................189

Обращение с системой DPF-II фирмы Toyota (по заказу)..........................................................197

Предэксплуатационная проверка..................................................................................................199

Перед постановкой транспортного средства в гараж..................................................................206

Еженедельное обслуживание.........................................................................................................206

Самостоятельное техническое обслуживание.............................................................................208

Проверка топливного бака.............................................................................................................212

Серийный номер рамы...................................................................................................................212

Как читать паспортную табличку.................................................................................................212

Схема смазки...................................................................................................................................213

Периодическое техническое обслуживание.................................................................................214

Таблица периодических замен......................................................................................................214

Защита Ваших денежных средств с помощью подлинных запчастей Toyota..........................214

Таблица периодического технического обслуживания..............................................................215

Эксплуатационные данные............................................................................................................219

Устройство LPG (сжиженного нефтяного газа) (по заказу).......................................................221

Технические характеристики мачты и номинальные нагрузки.................................................229

Колеса и шины................................................................................................................................240

Габаритные размеры транспортного средства.............................................................................241




ЗАМЕТКА ДЛЯ ОПЕРАТОРОВ И МЕХАНИКОВ

Данное руководство объясняет правильную эксплуатацию и техническое обслуживание транспортных средств промышленного назначения Toyota, а также процедуры ежедневной смазки и периодических проверок.

Внимательно прочитайте, пожалуйста, данное руководство, даже несмотря на то, что Вы может быть уже знакомы с другими промышленными транспортными средствами Toyota, потому что оно содержит информацию, которая исключительно относится к данной серии транспортных средств. Данное руководство выполнено на основании стандартного транспортного средства. Однако, если у Вас имеются вопросы относительно других типов, обращайтесь, пожалуйста, к Вашему дилеру промышленных транспортных средств Toyota (дилеру Toyota).

В дополнение к данному руководству важно, чтобы Вы пересмотрели отдельно опубликованное “Руководство оператора по безопасности работ" для водителей вилочных погрузчиков. Оно содержит важную информацию для безопасной эксплуатации вилочных погрузчиков. Toyota сохраняет за собой право выполнять любые изменения или модификации технических характеристик, указанных в данном руководстве, без предварительного уведомления и без принятия каких-либо обязательств.





ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ
Внимательно прочитайте, пожалуйста,

данное руководство. Оно даст Вам полное понимание о промышленных транспортных средствах Toyota и позволит Вам эксплуатировать их правильно и безопасно. Правильное обращение с новыми транспортными средствами обеспечивает

хорошие эксплуатационные качества и

увеличивает срок службы. Водите с особенной осторожностью, пока не ознакомитесь с новым транспортным средством.

В дополнение к стандартным рабочим процедурам обращайте внимание на следующие элементы безопасности. Пожалуйста, приобретайте знания по

промышленным транспортным средствам Toyota. Внимательно прочитайте руководство для оператора перед началом эксплуатации транспортного средства. Узнайте метод его управления и составные части. Изучите безопасные методы эксплуатации устройств и дополнительного оборудования и их пределы и предосторожности при использовании. Обязательно прочитайте предупредительную табличку, прикрепленную к транспортному средству.

Изучите, пожалуйста, методы безопасного вождения и безопасного управления.

Понимайте и придерживайтесь правил дорожного движения в зоне выполнения работ. Спросите должностное лицо в зоне проведения работ о каких-либо специальных рабочих п р ед остор ож н остя х.

Носите правильную рабочую одежду. Неподходящая одежда для эксплуатации транспортного средства может препятствовать нормальному управлению и стать причиной непредвиденного несчастного случая. Всегда носите надлежащую одежду для легкого управления.

Пожалуйста, держитесь подальше от силовых линий электропередач. Узнайте расположение внутренних и внешних линий электроснабжения и сохраняйте достаточное расстояние от них.

• Обязательно выполняйте предэксплуатационную проверку и периодическое техническое обслуживание. Это предотвращает неожиданные неисправности, улучшает рабочую эффективность, экономит деньги и обеспечивает безопасные условия работы.

Всегда прогревайте двигатель перед началом работы.

• Обязательно избегайте наклона вперед при поднятых нагруженных вилах. В наихудшем случае это может привести к опрокидыванию в результате плохой устойчивости из-за смещения вперед центра тяжести.
Никогда не пытайтесь ехать с грузом на поднятых вилах свыше указанной высоты.

Езда с грузом на вилах, поднятых свыше указанной высоты, может привести к опрокидыванию в результате смещения вверх центра тяжести. Поддержи ванте вилы на уровне 10-20 см (5,9 - 7,9 дюйма) над землей во время движения.

Избегайте, пожалуйста, перегрузки или неровной нагрузки. Перегрузка или неровная нагрузка является опасной. Если центр тяжести находится ближе к передней стороне, даже когда нагрузка будет ниже максимальной, ограничивайте вес груза в соответствии с таблицей нагрузки.

Если Вы услышите необычный шум или почувствуете что-нибудь необычное, немедленно выполните проверку и ремонт. Обязательно соблюдайте правильные рабочие процедуры и предосторожности при управлении транспортными средствами, оснащенными рулевым приводом с усилителем и тормозами с усилителем.

Если двигатель перестанет работать во время движения, то это повлияет на управление. Остановите транспортное

срведство в безопасном месте, как описано ниже. Рулевое управление станет трудным, так как устройство усиления будет неэффективным. Управляйте рулевым колесом с применением большей силы, чем обычно. Используйте, пожалуйста, только рекомендуемые типы смазочных

материалов. Топливо и смазочные материалы низког о класса будут сокращать срок службы. Горючие н/или легковоспламеняющиеся материалы могут быть повреждены и в некоторых случаях загореться из-за горячей выхлопной системы или горячих выхлопных газов. Для сведения возможноси такого повреждения или пожара к минимуму оператор должен соблюдать следующие рекомендуемые практические советы:

Не работать автопогрузчиком вокруг или вблизи горючих и/или легковоспламеняющихся материалов, включая сухую траву и бумажные отходы.

Останавливайте автопогрузчик задним торцом по меньшей мере на расстоянии 12 дюймов от мебели, фанерных листов, бумажных изделий и других подобных материалов во избежание обесцвечивания, повреждения или возгорания этих материалов.

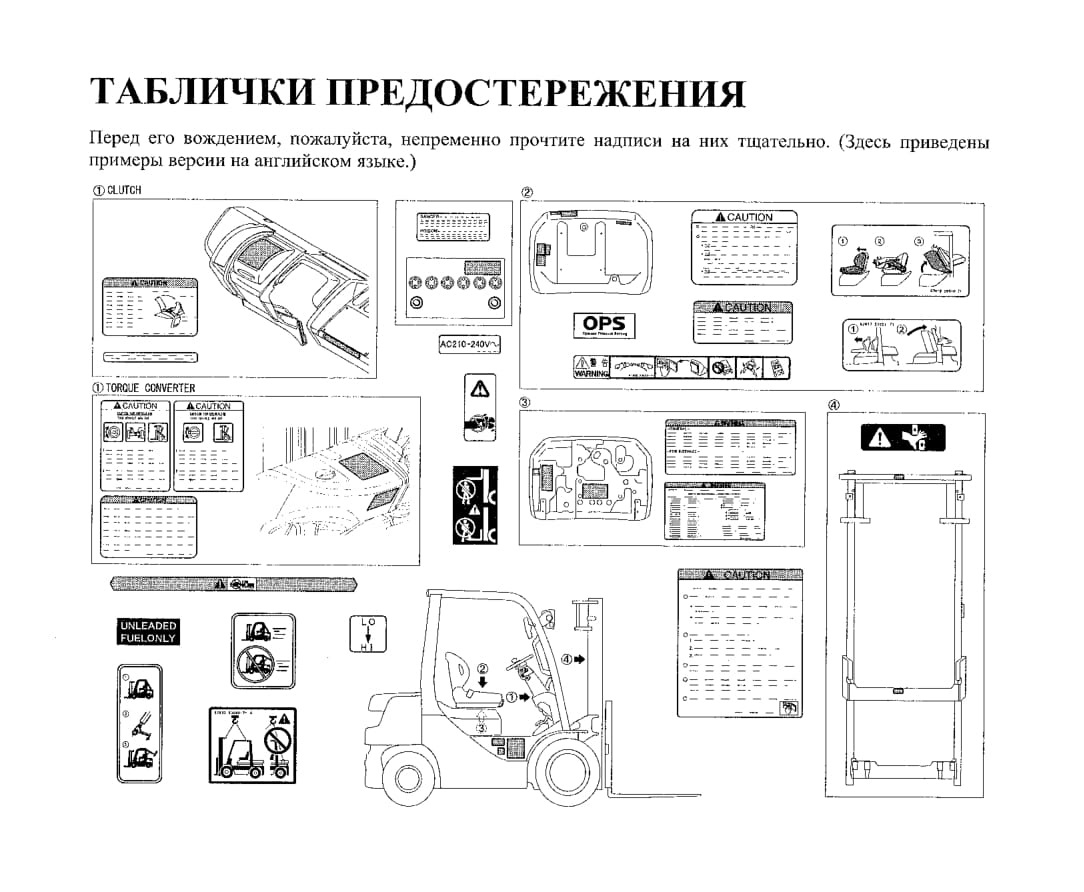

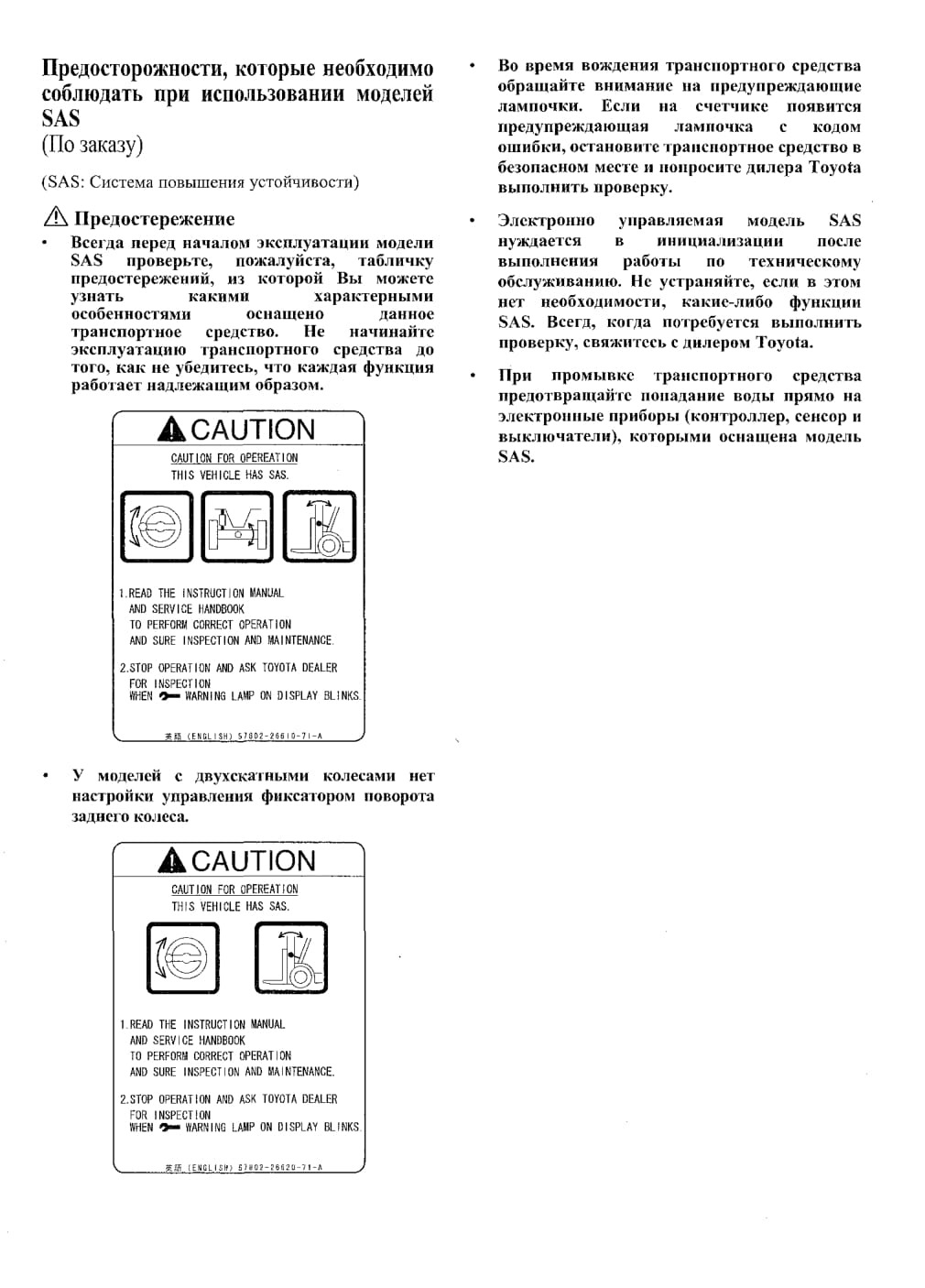

ТАБЛИЧКИ ПРЕДОСТЕРЕЖЕНИЯ

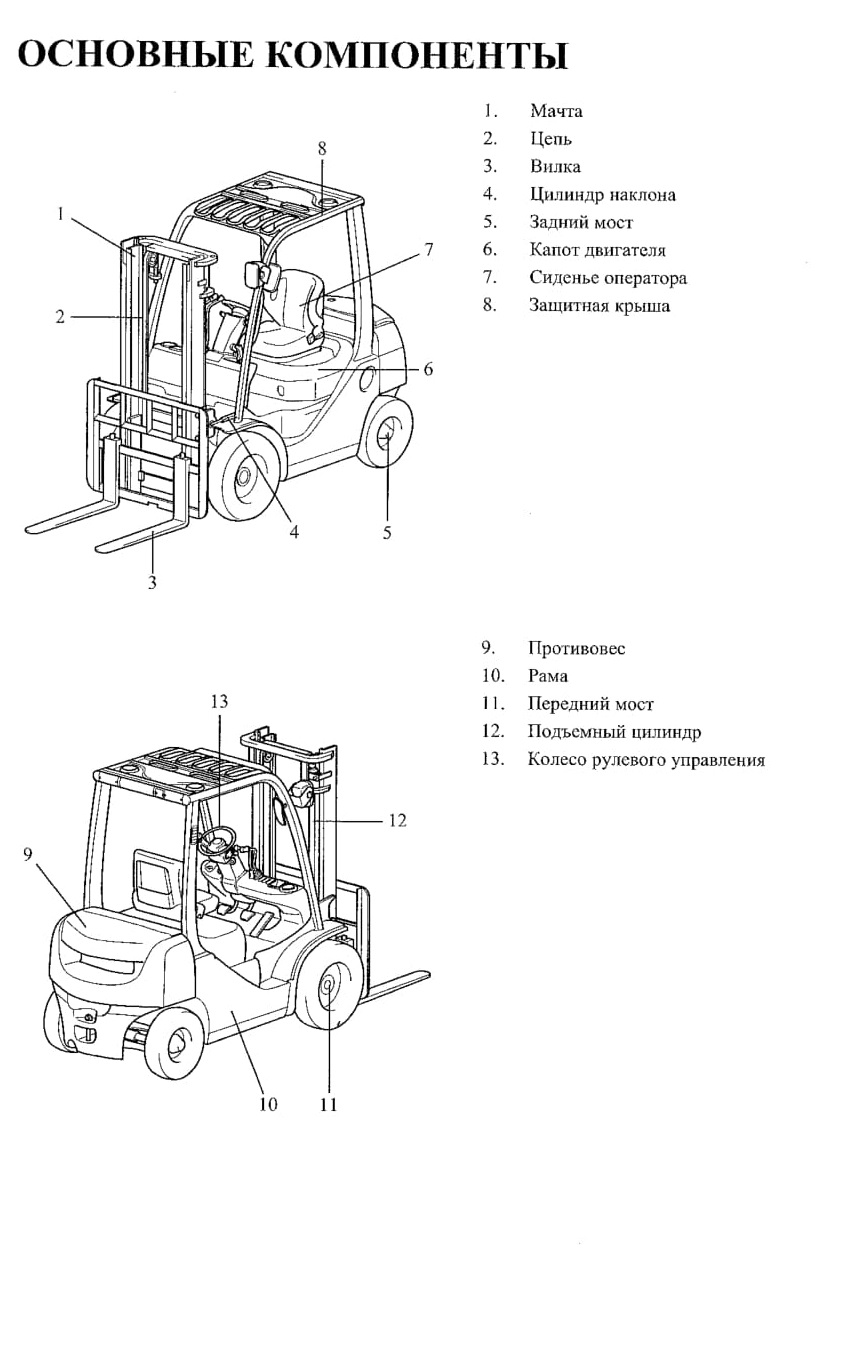

ОСНОВНЫЕ КОМПОНЕНТЫ

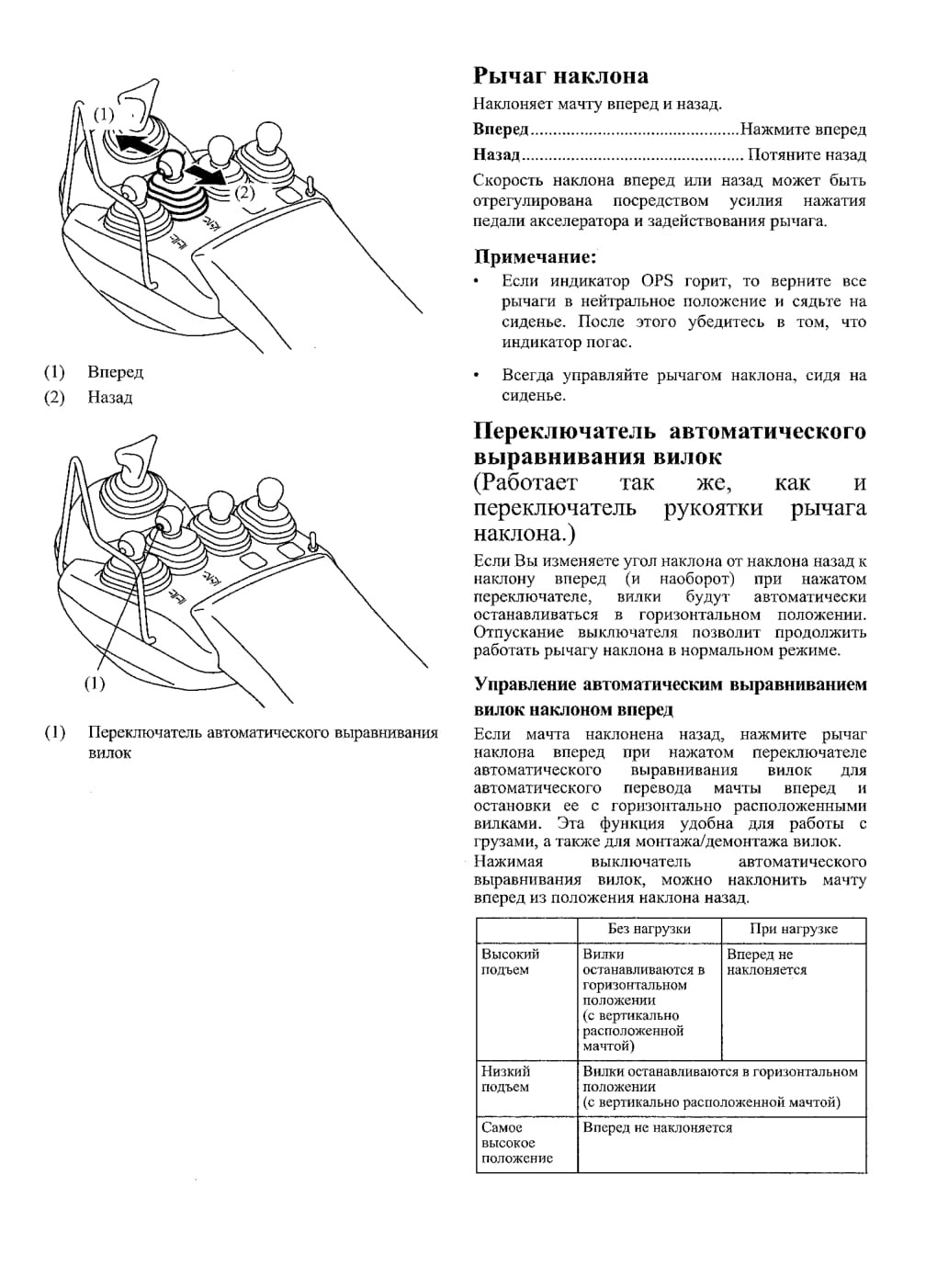

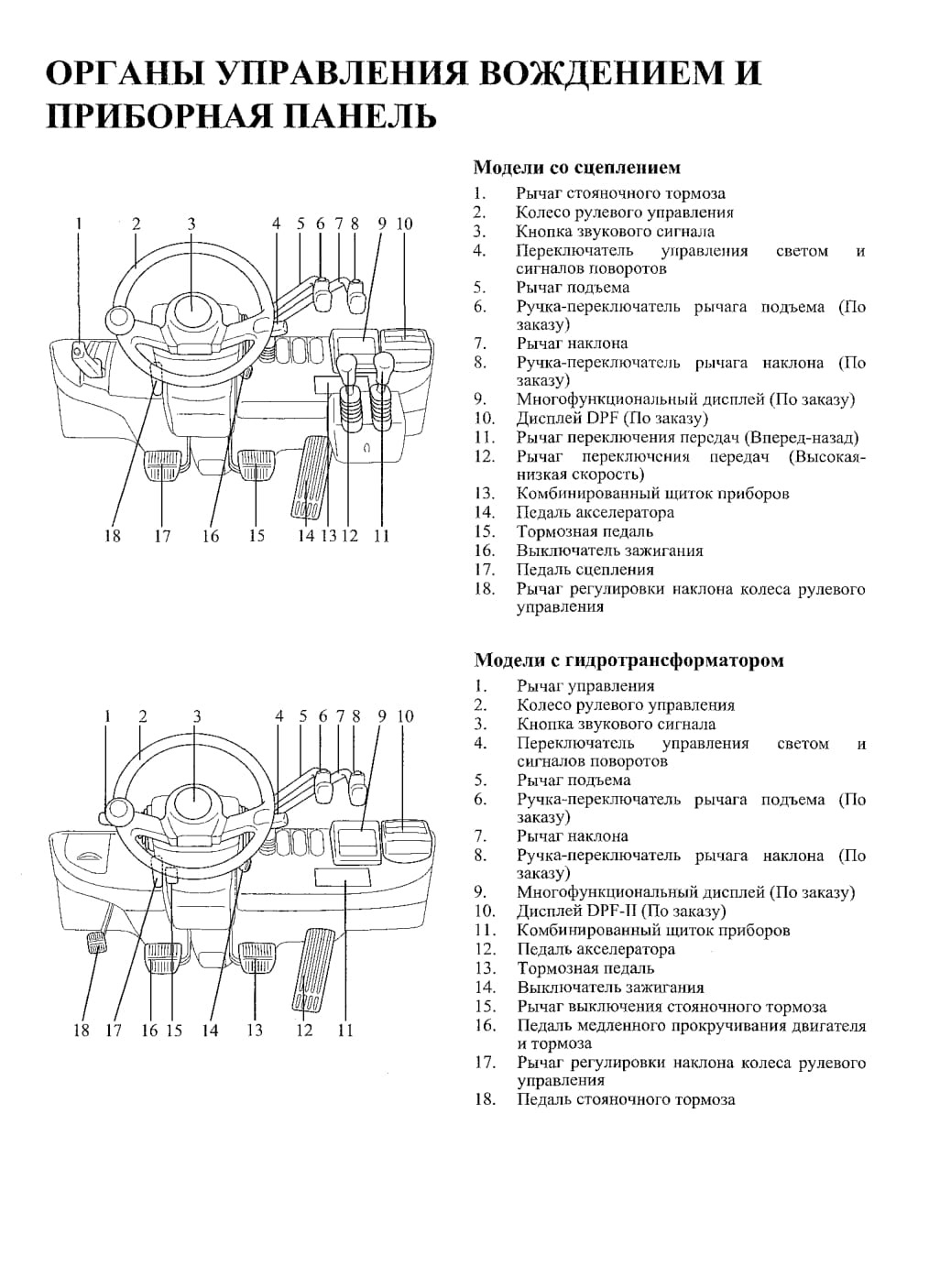

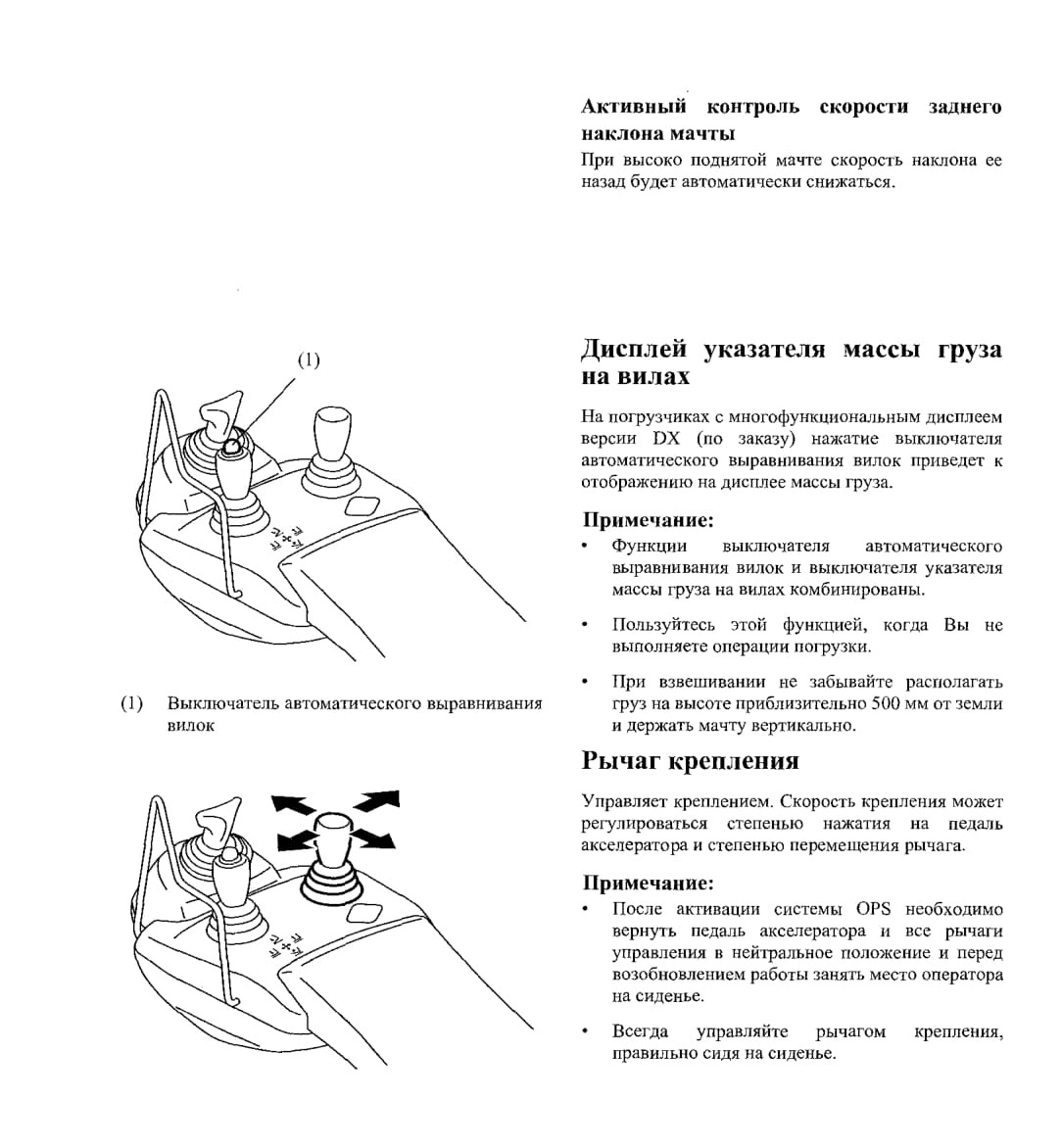

ОРГАНЫ УПРАВЛЕНИЯ ВОЖДЕНИЕМ И ПРИБОРНАЯ ПАНЕЛЬ

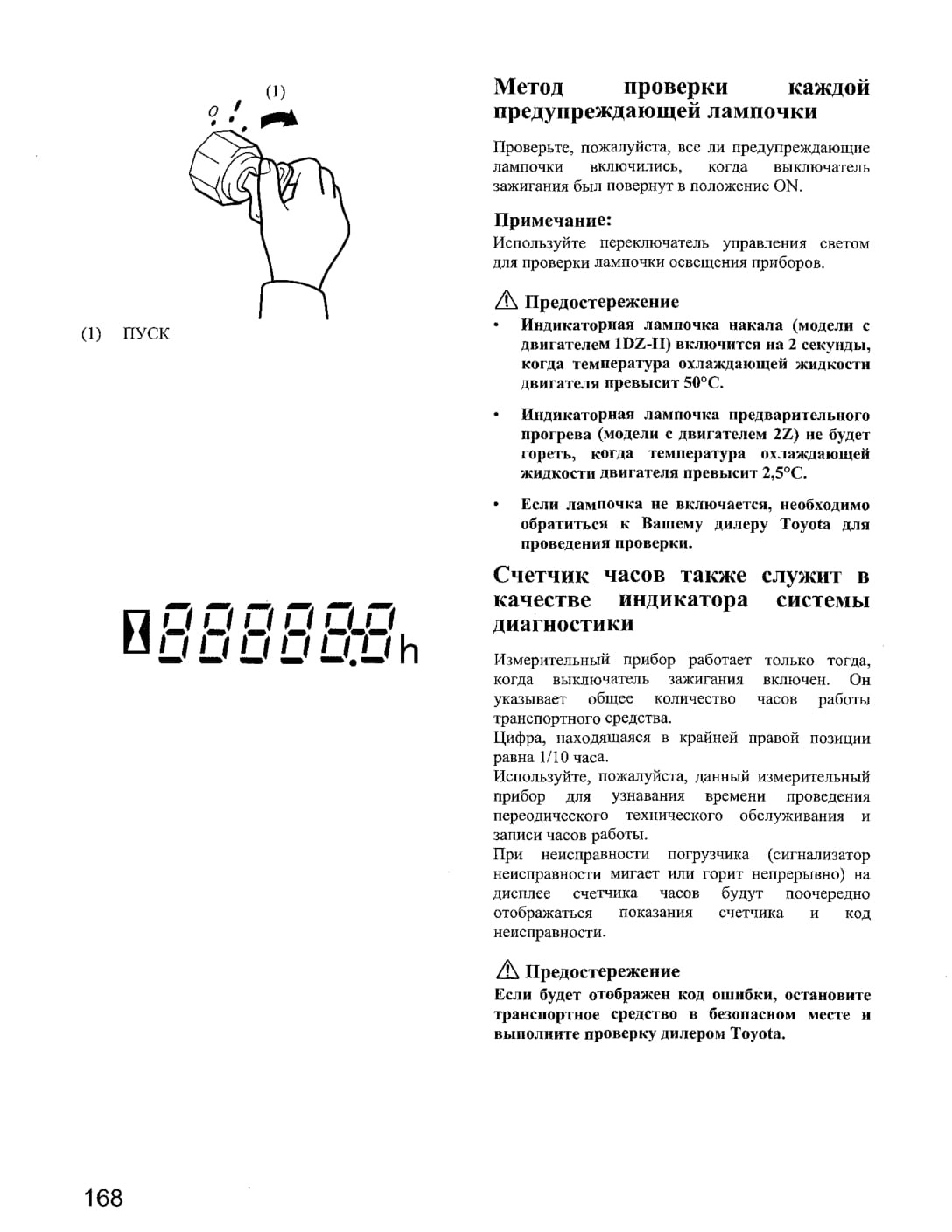

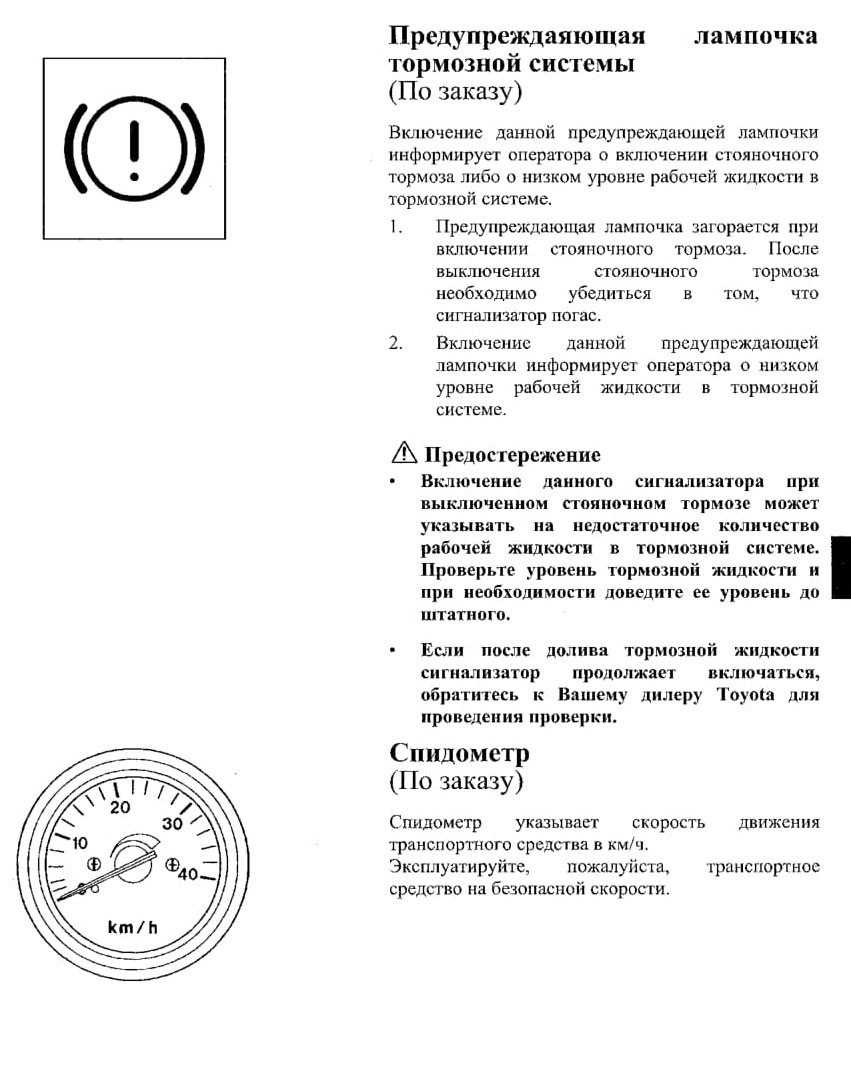

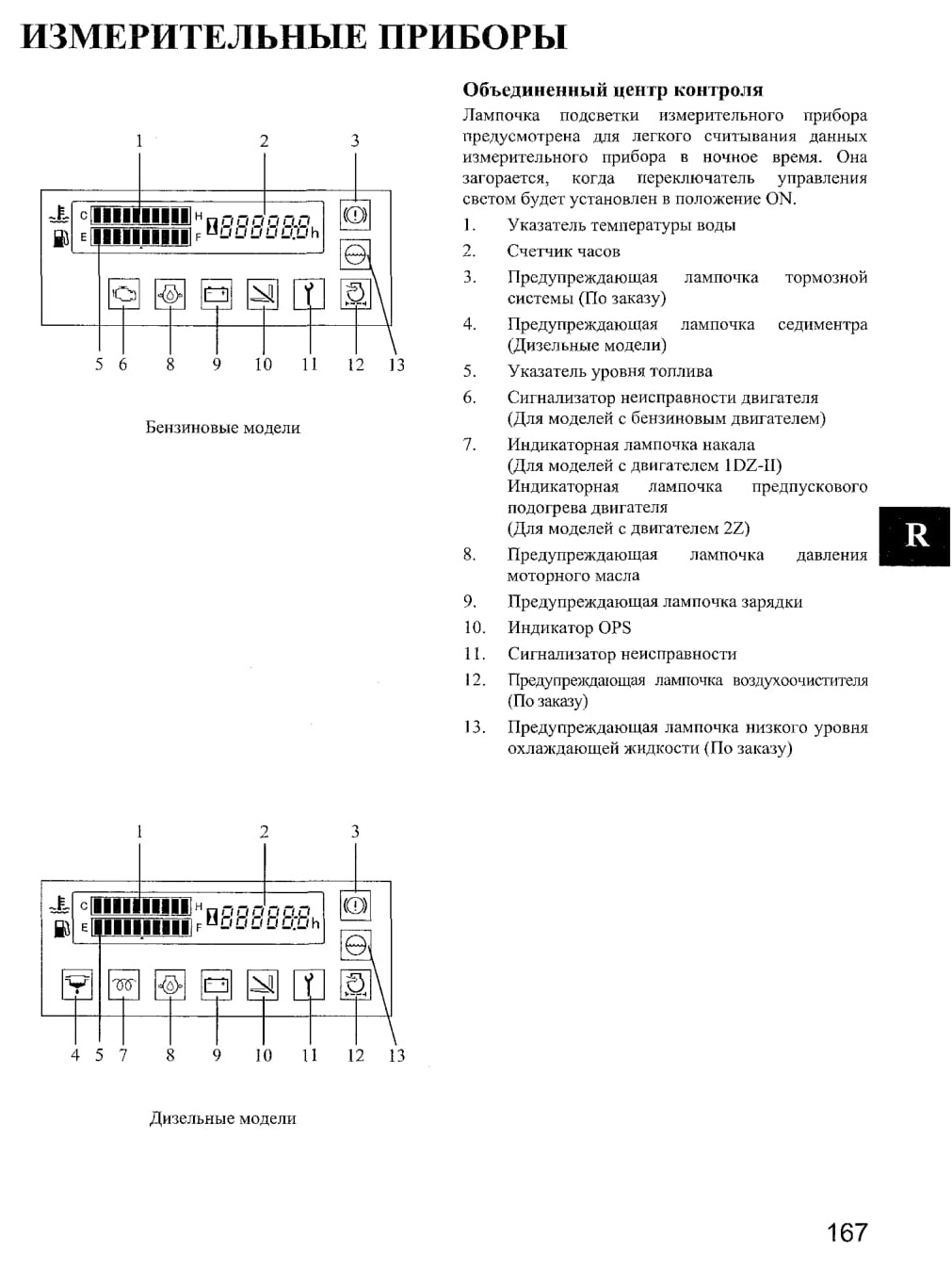

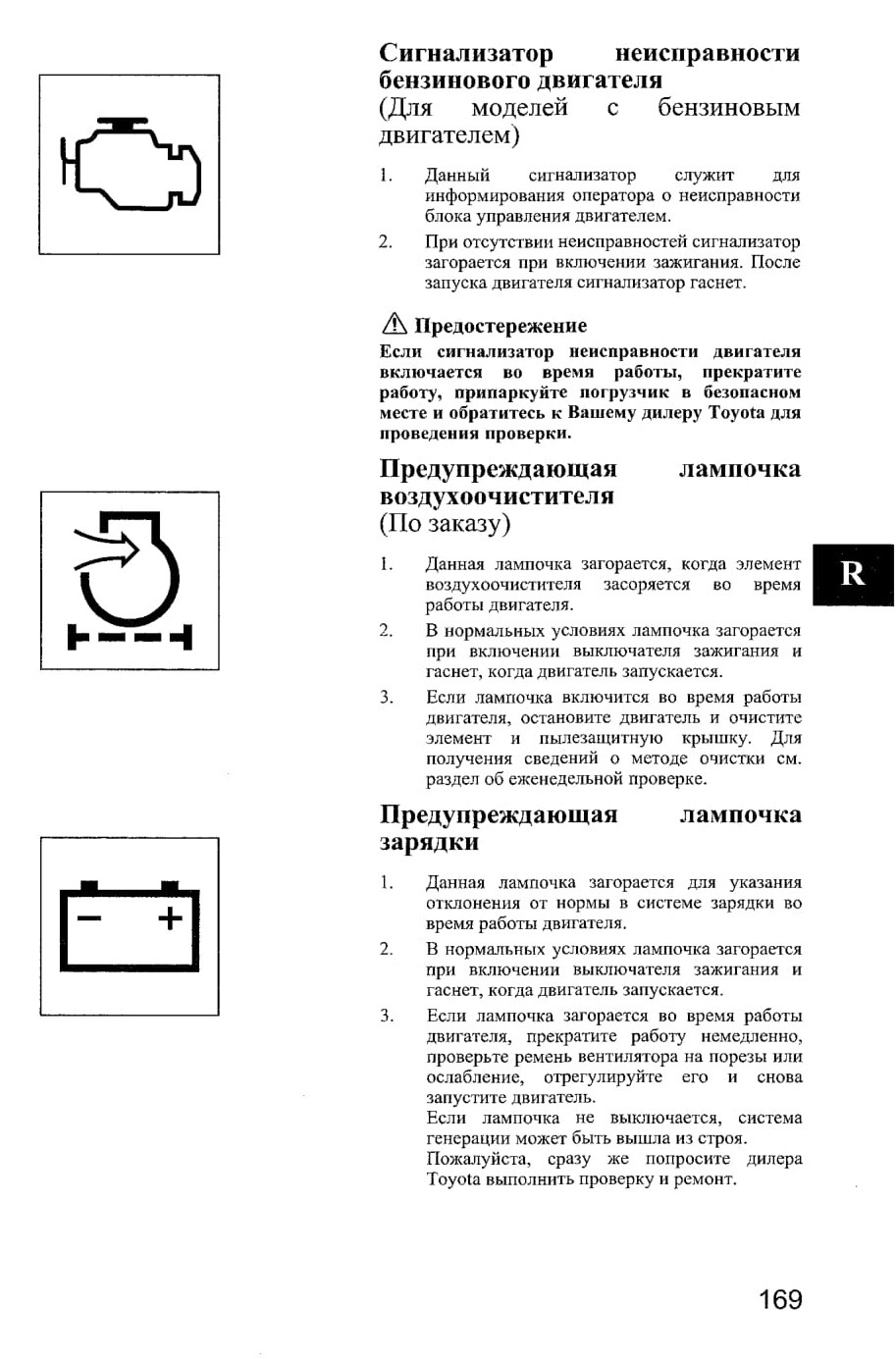

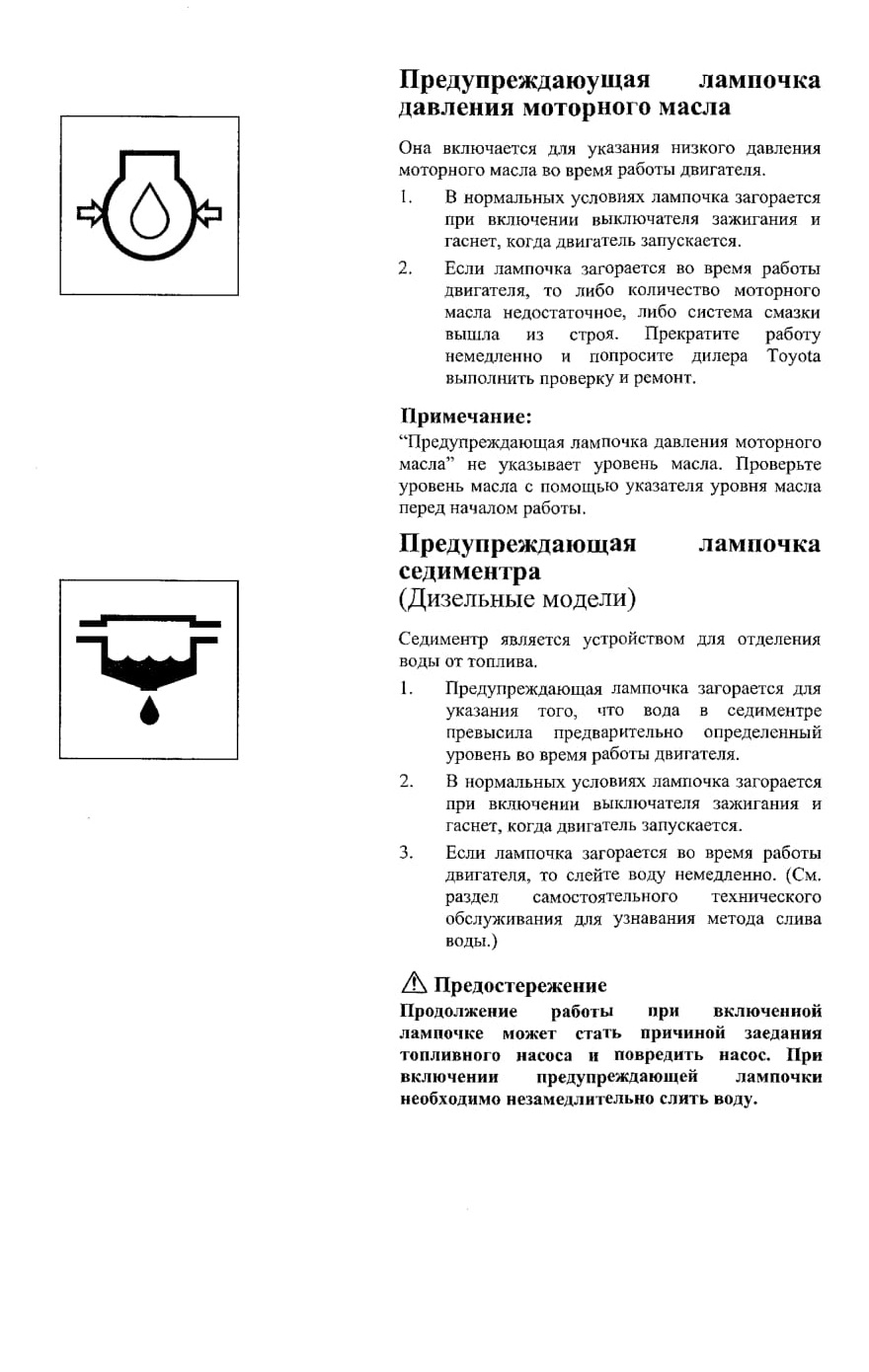

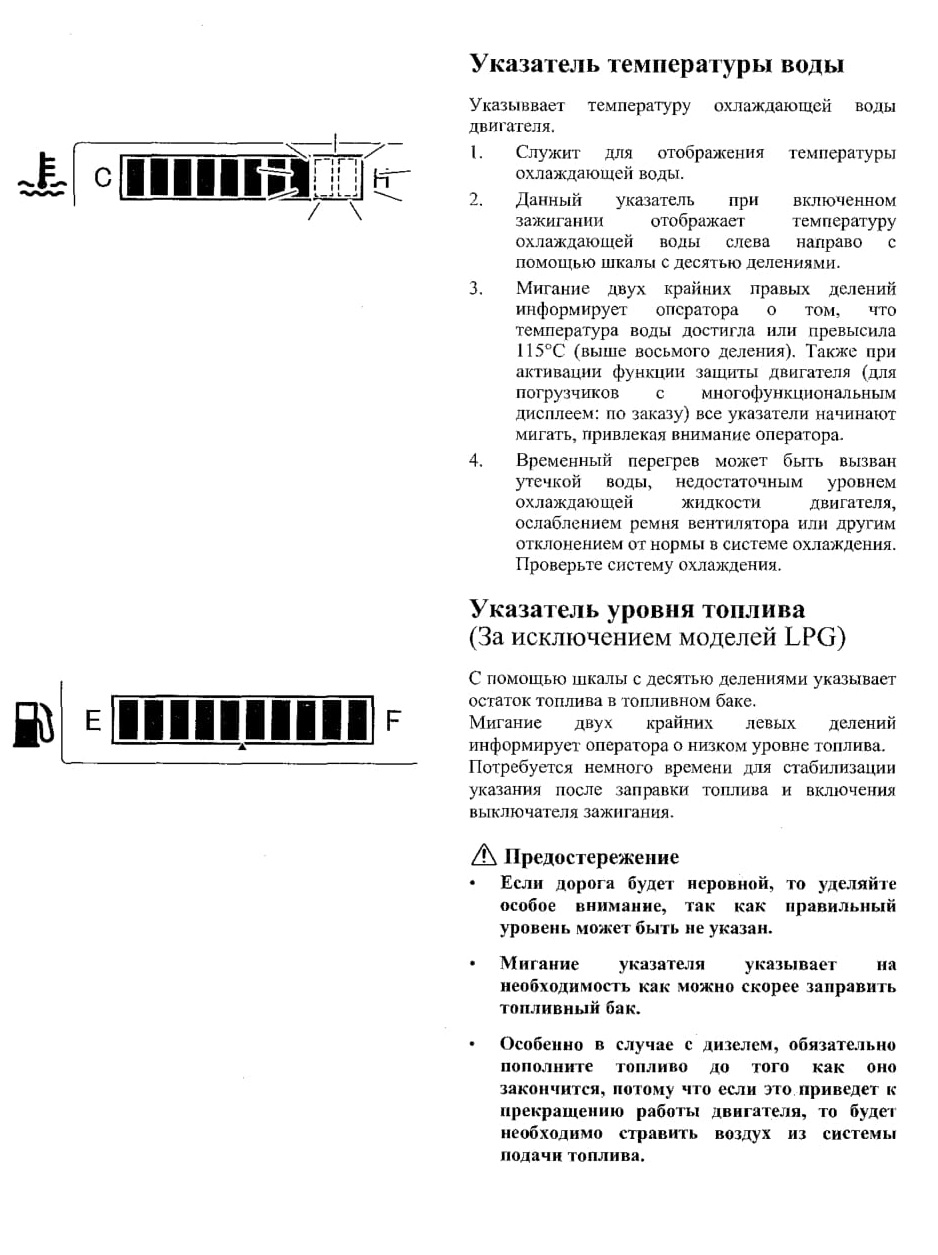

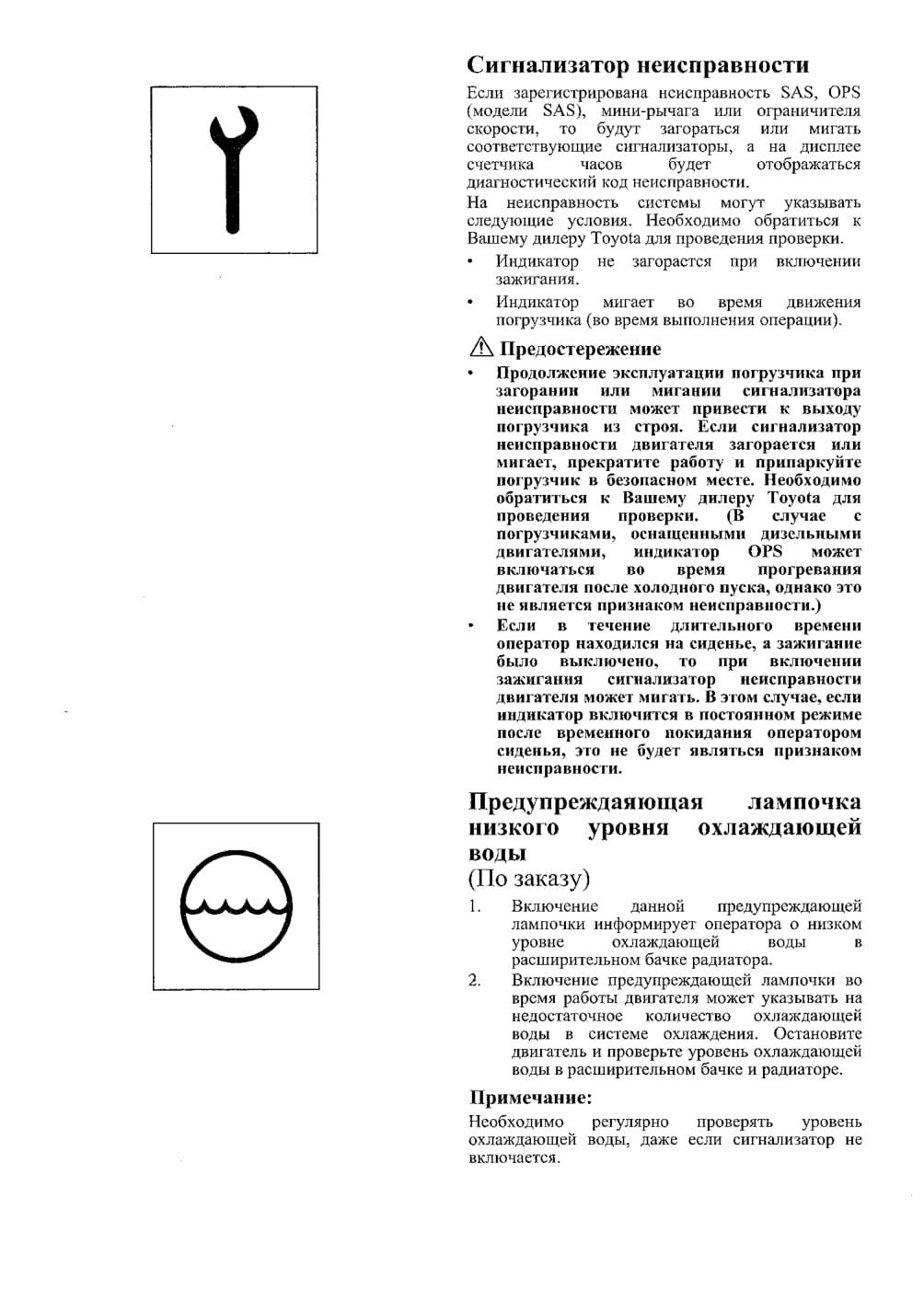

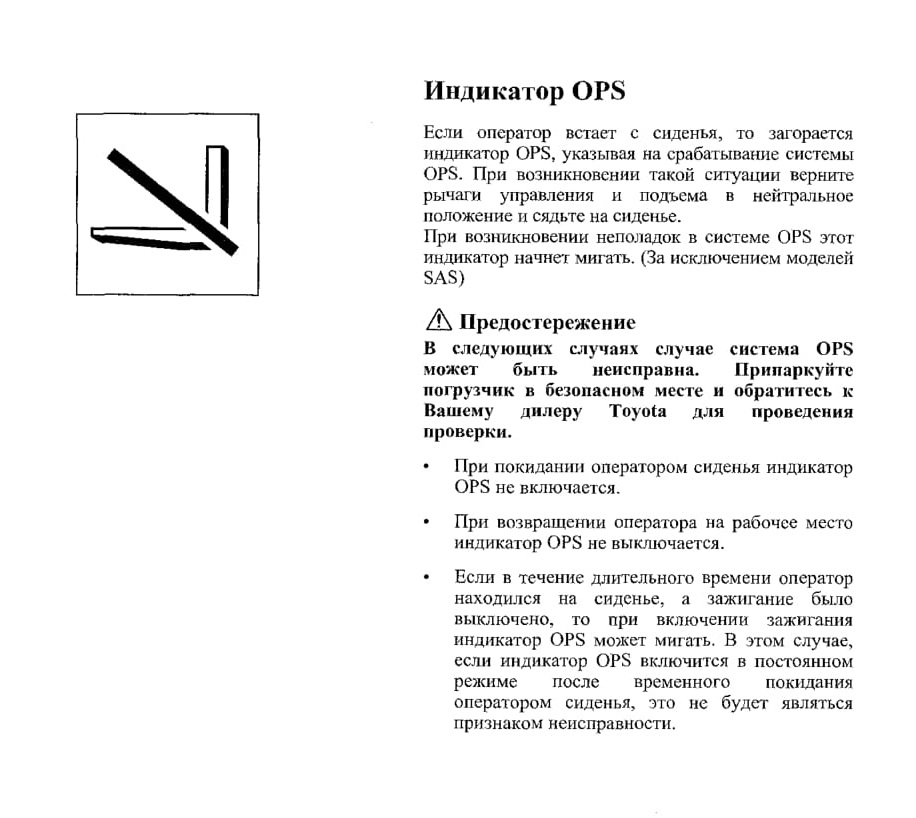

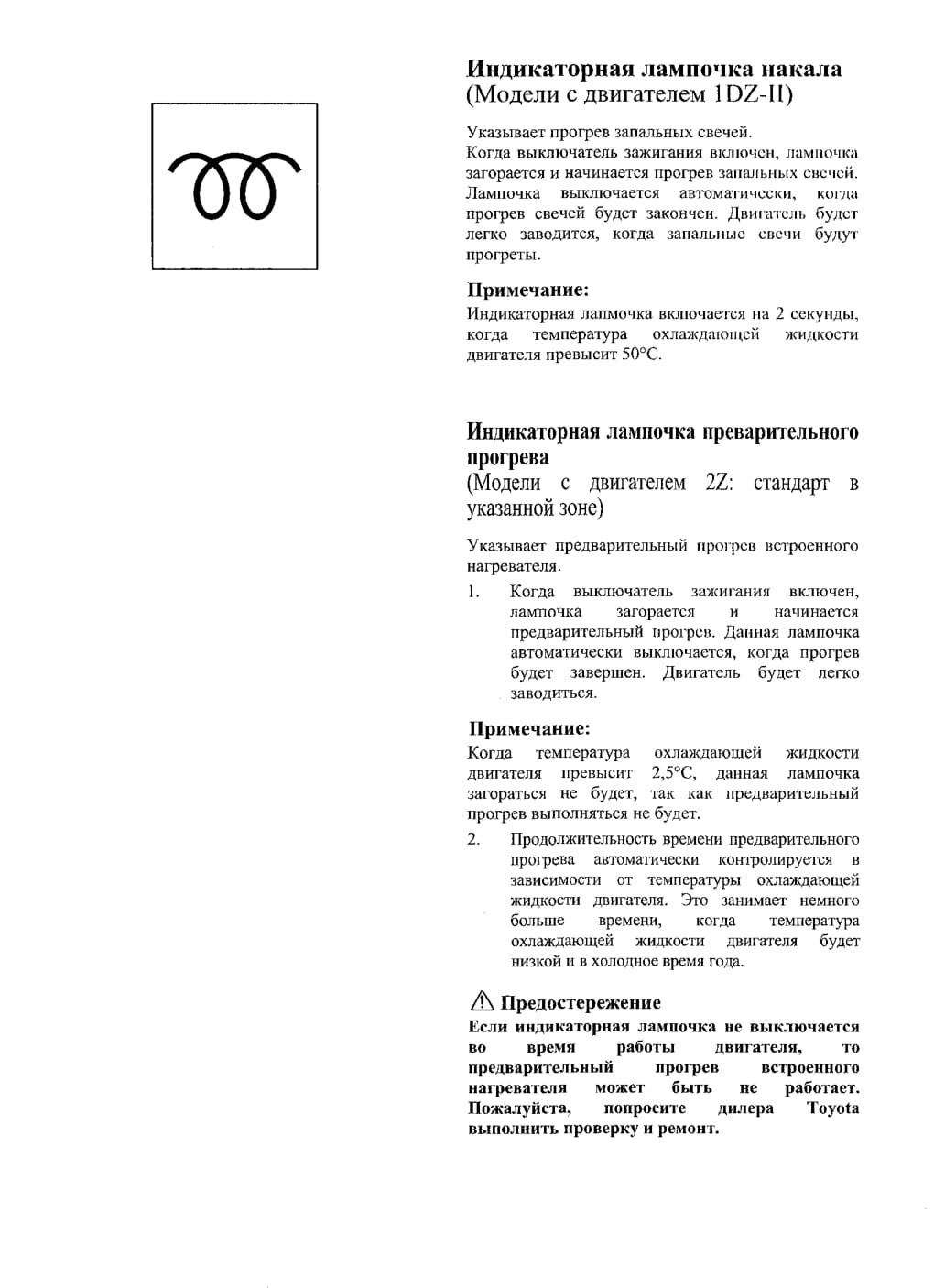

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

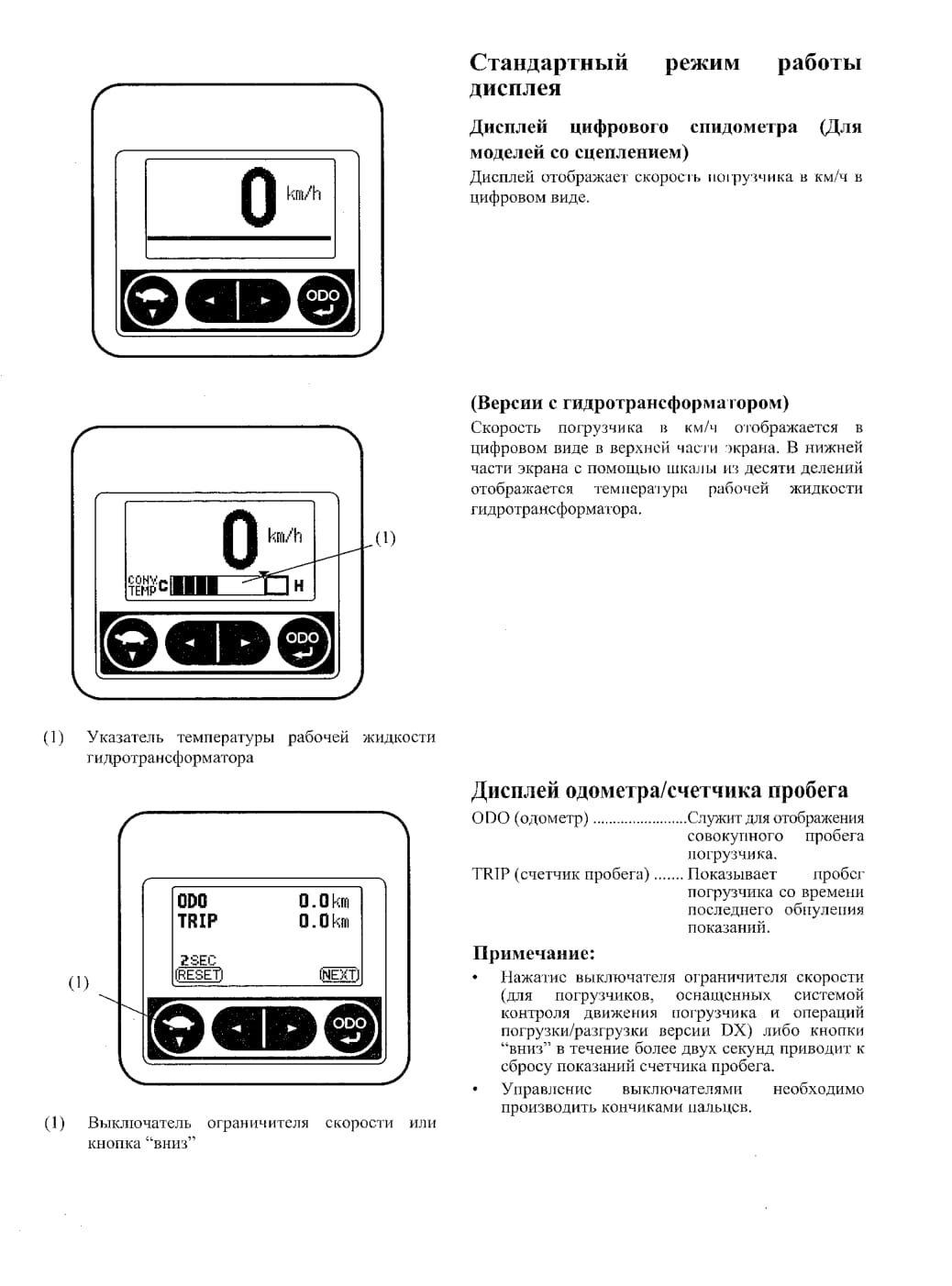

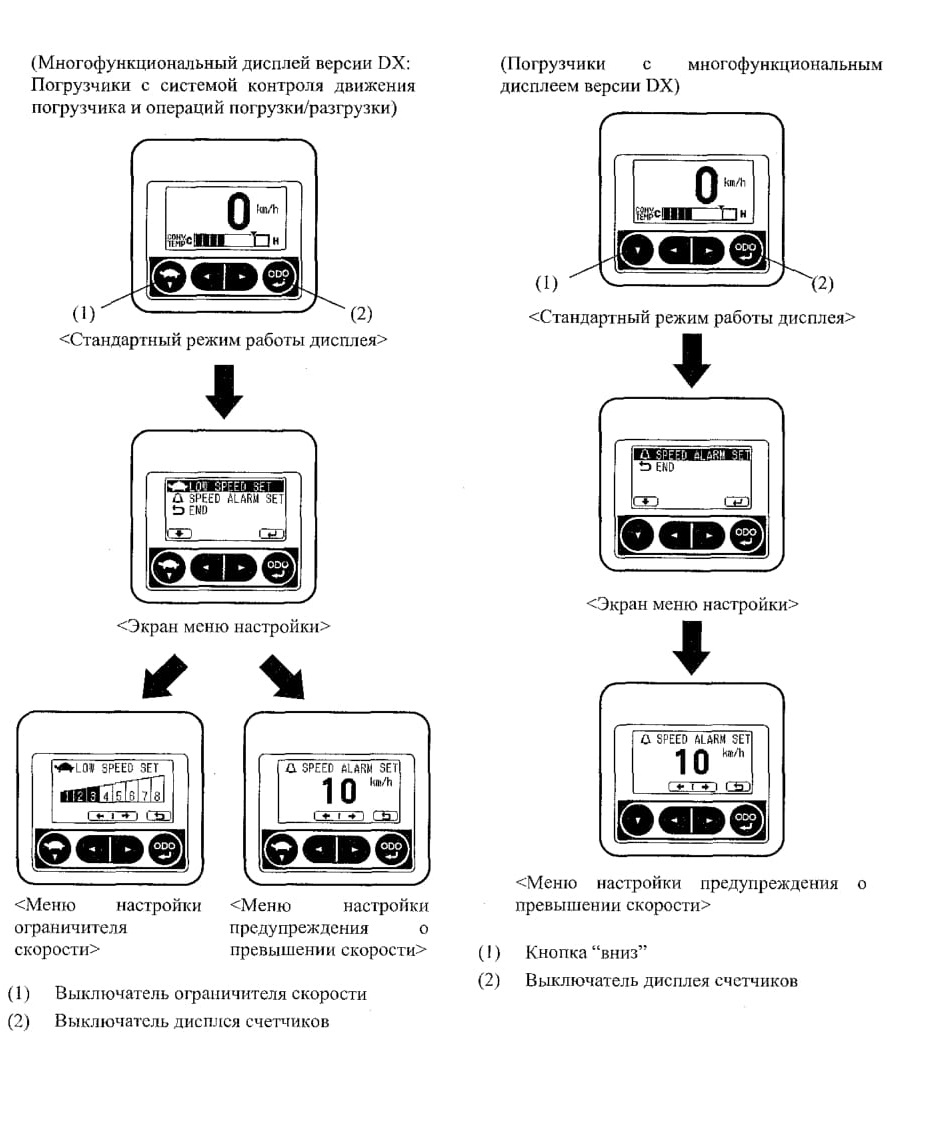

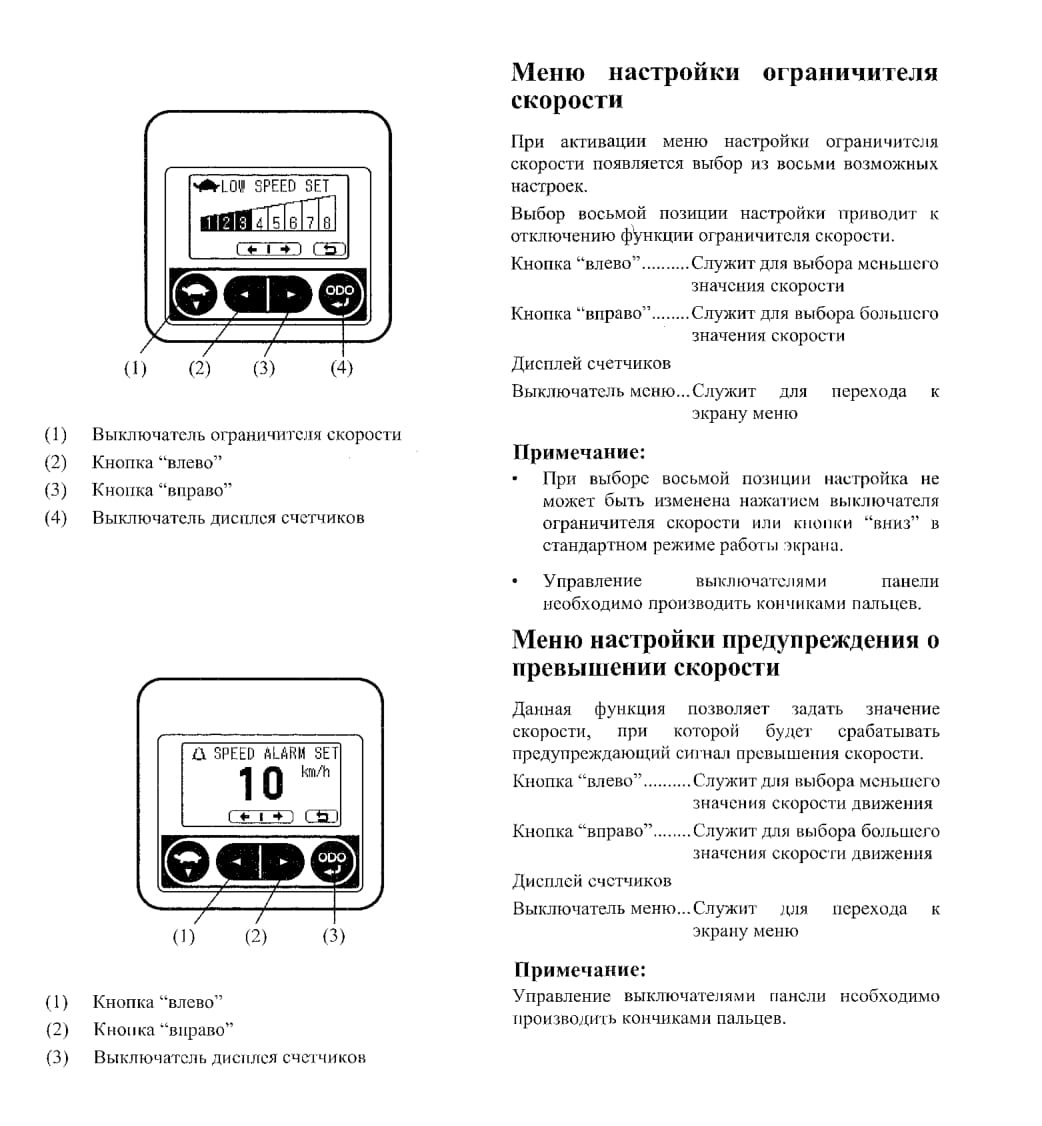

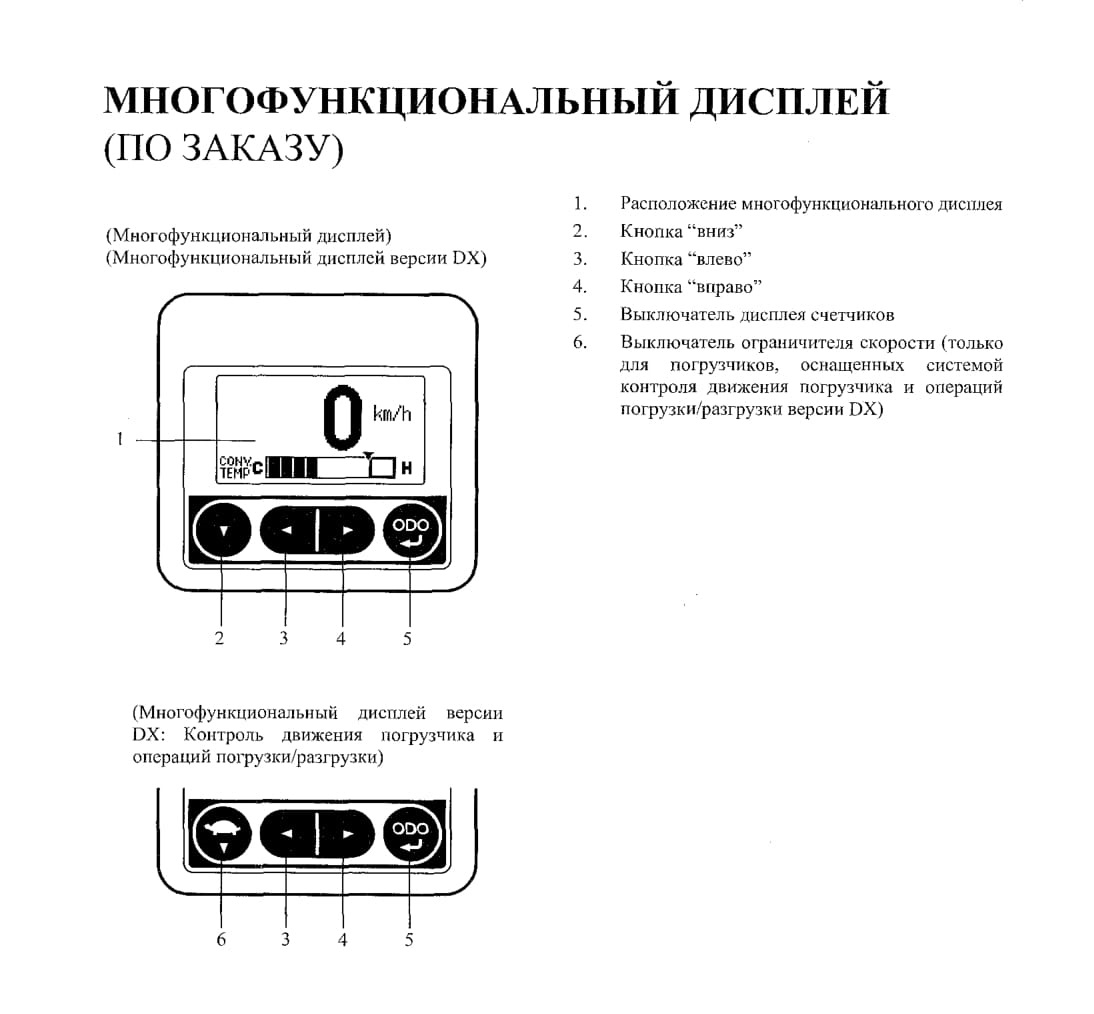

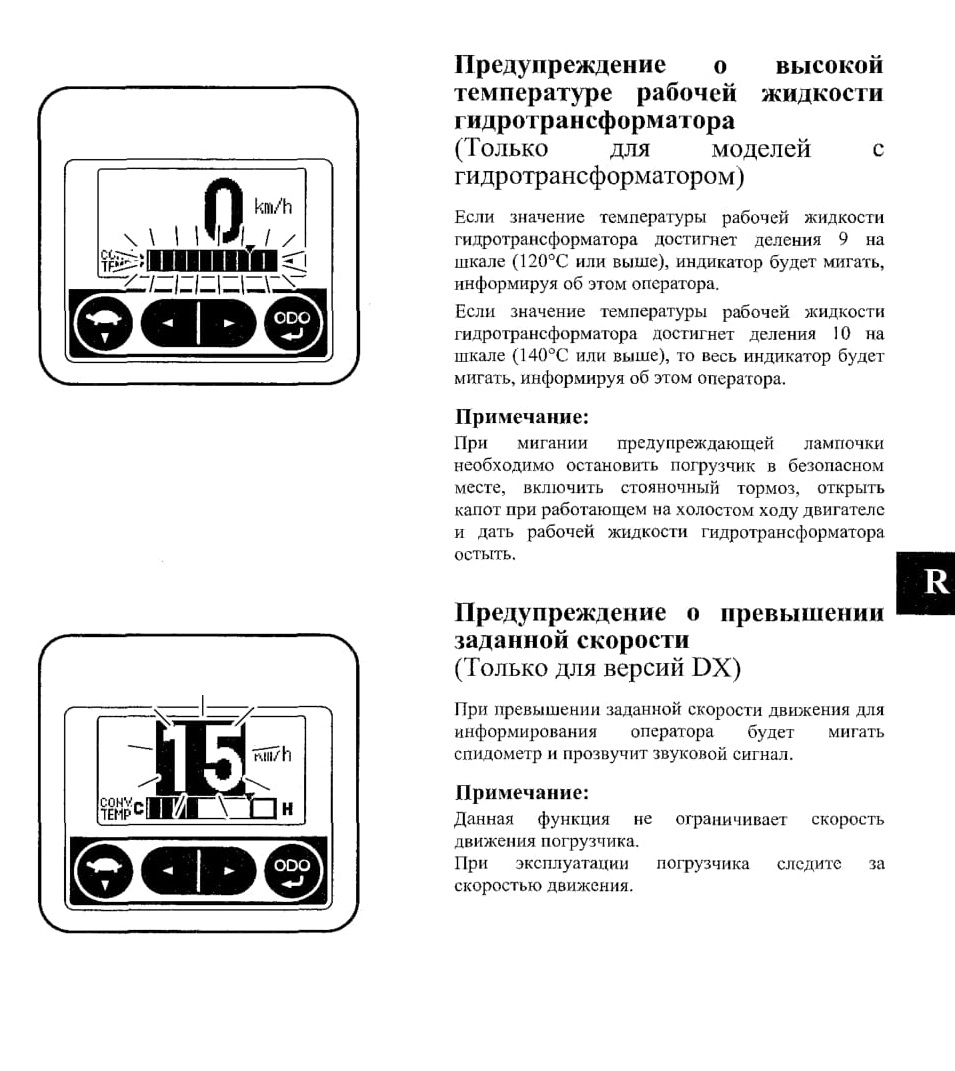

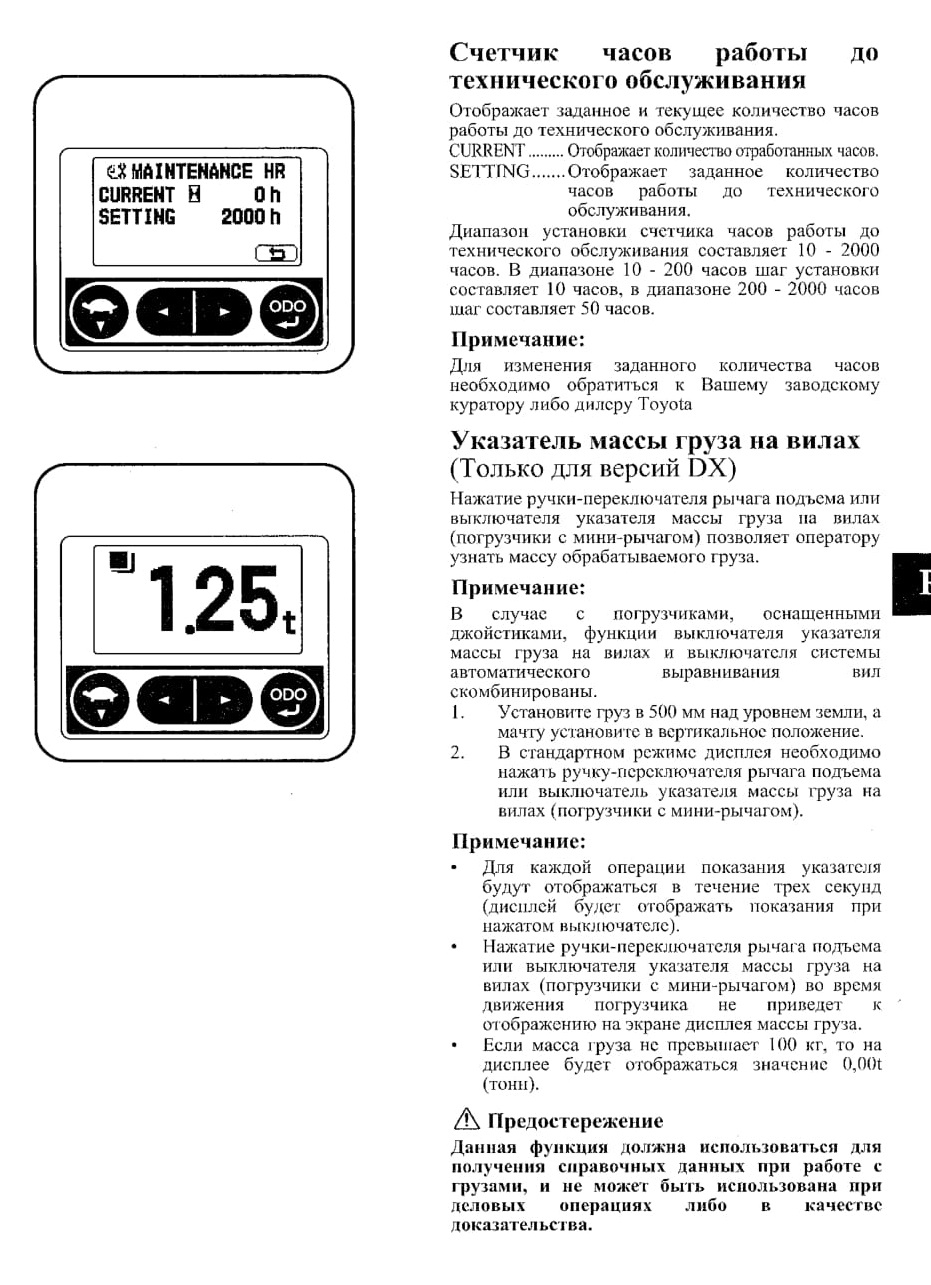

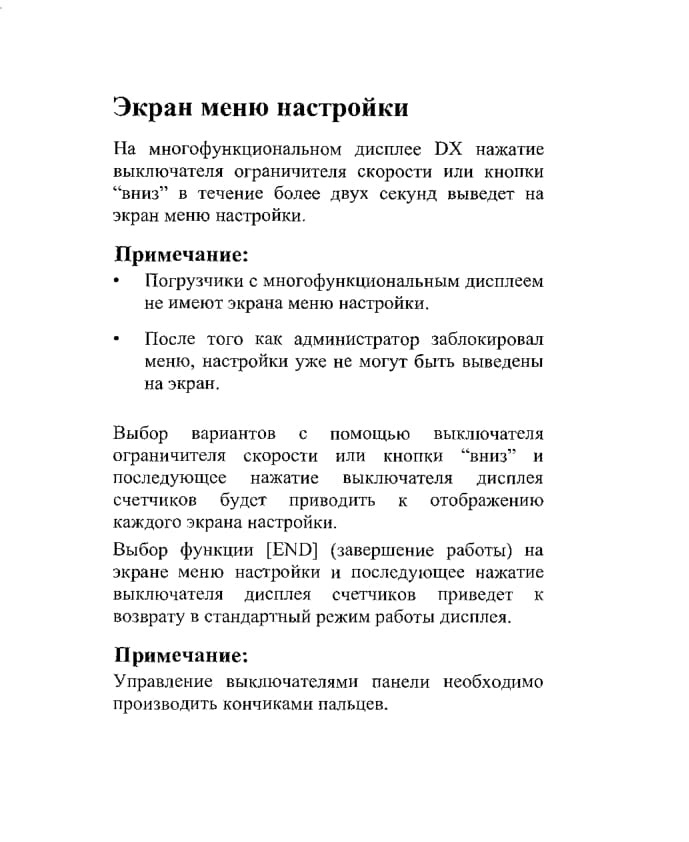

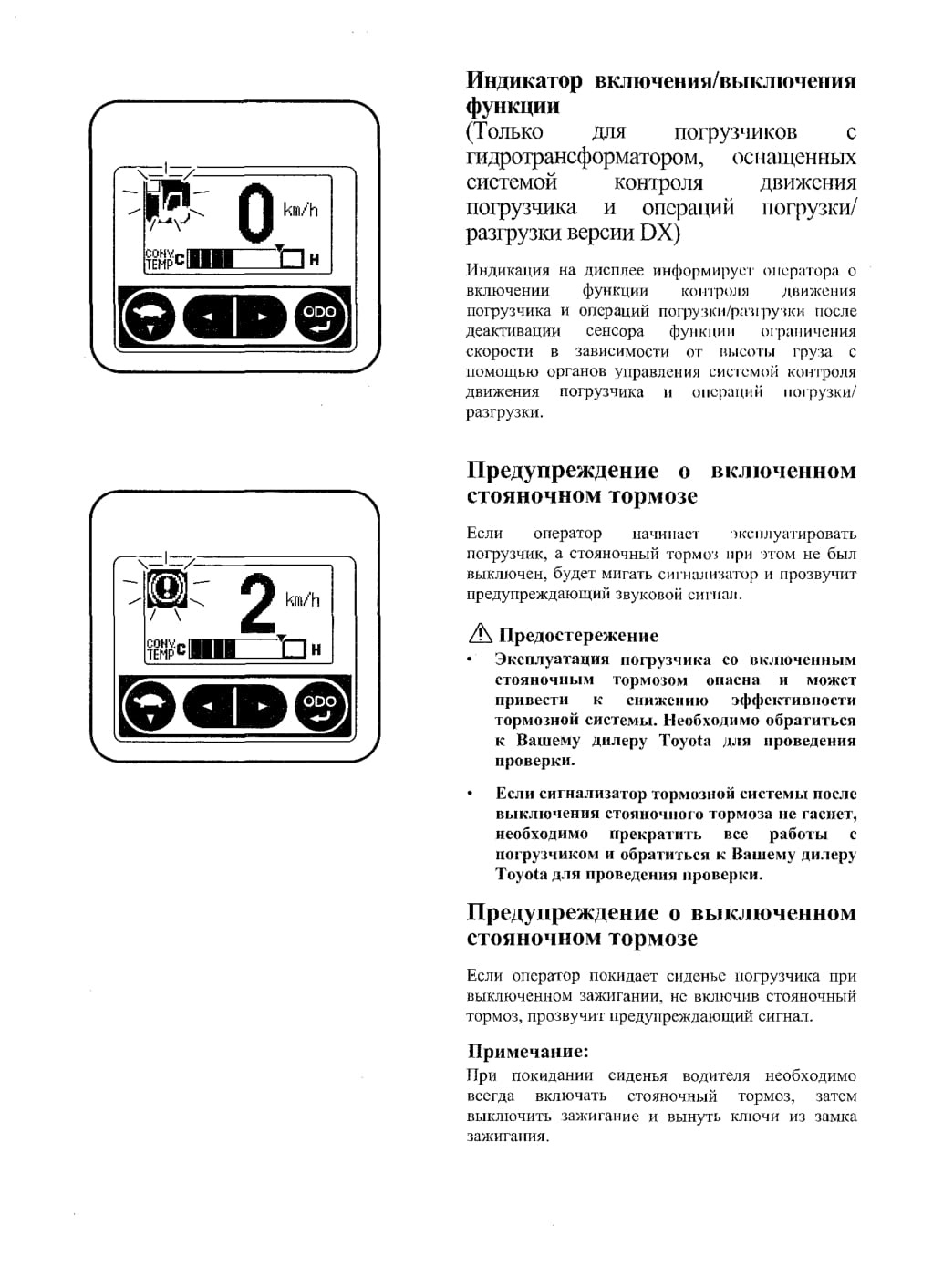

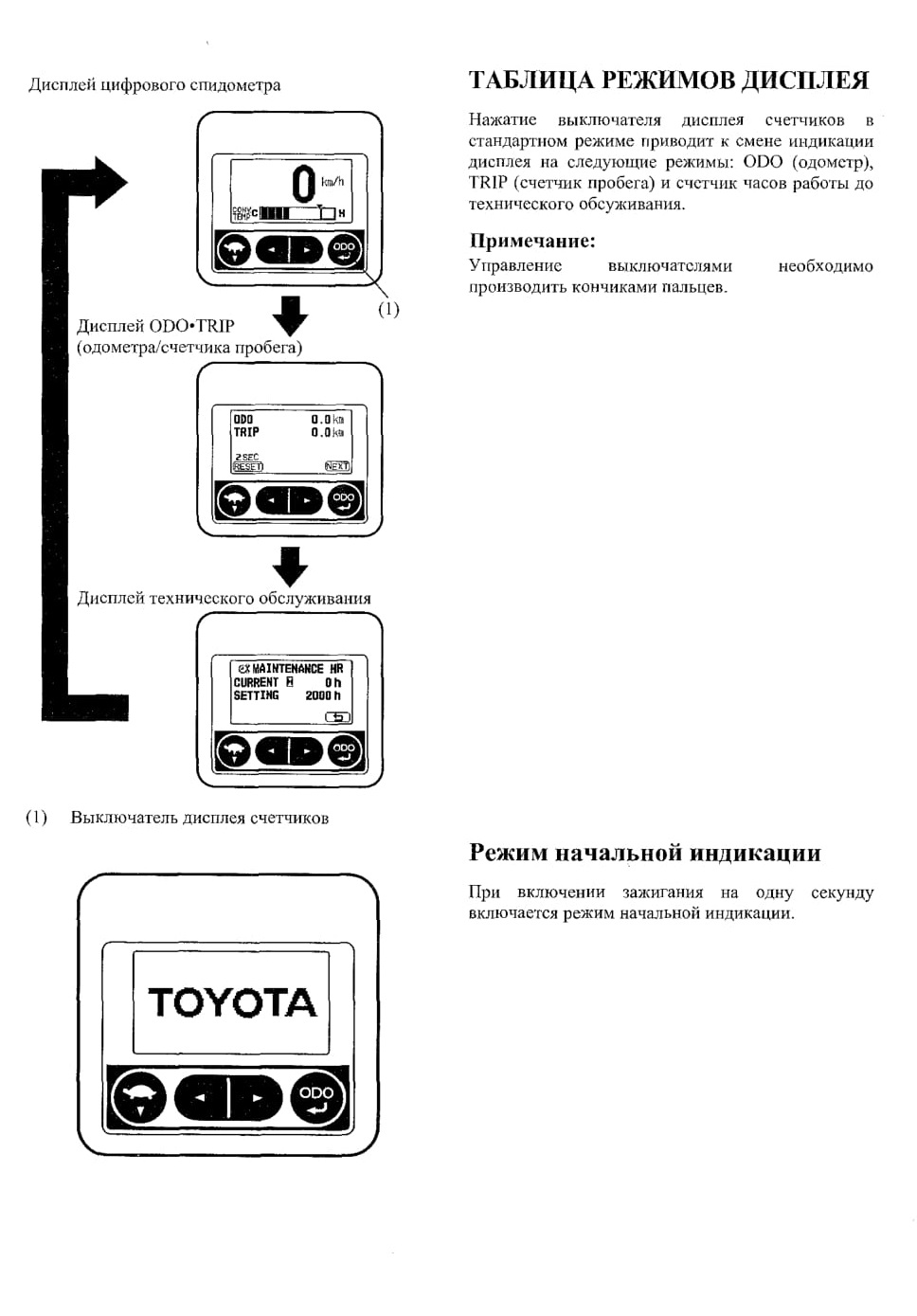

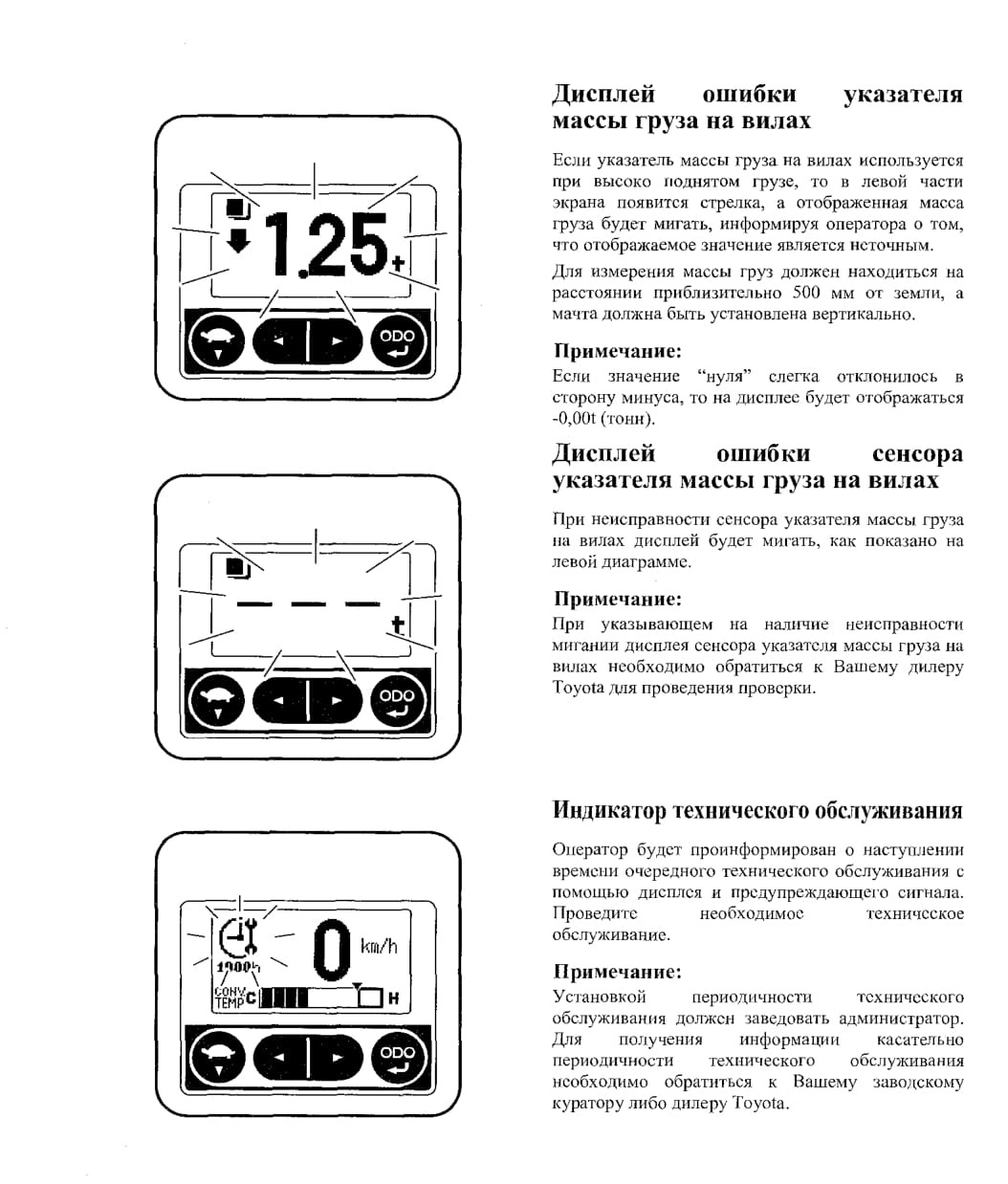

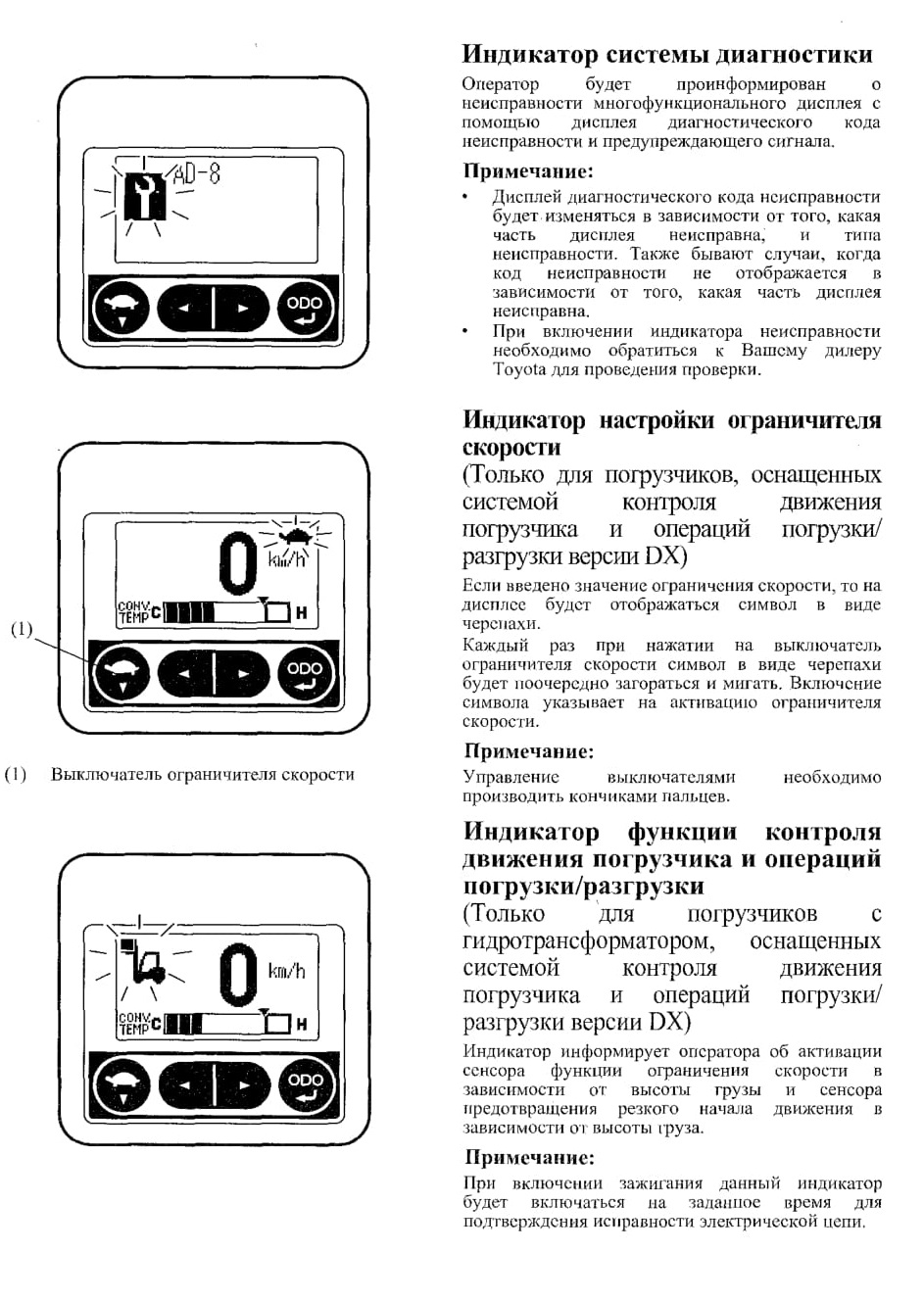

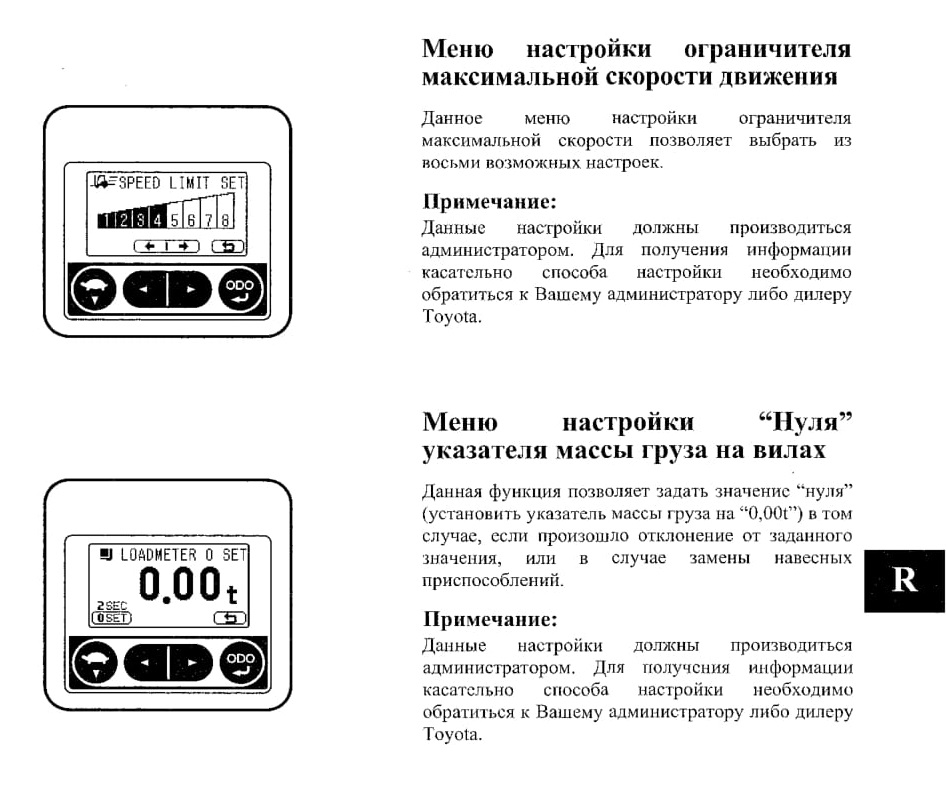

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ

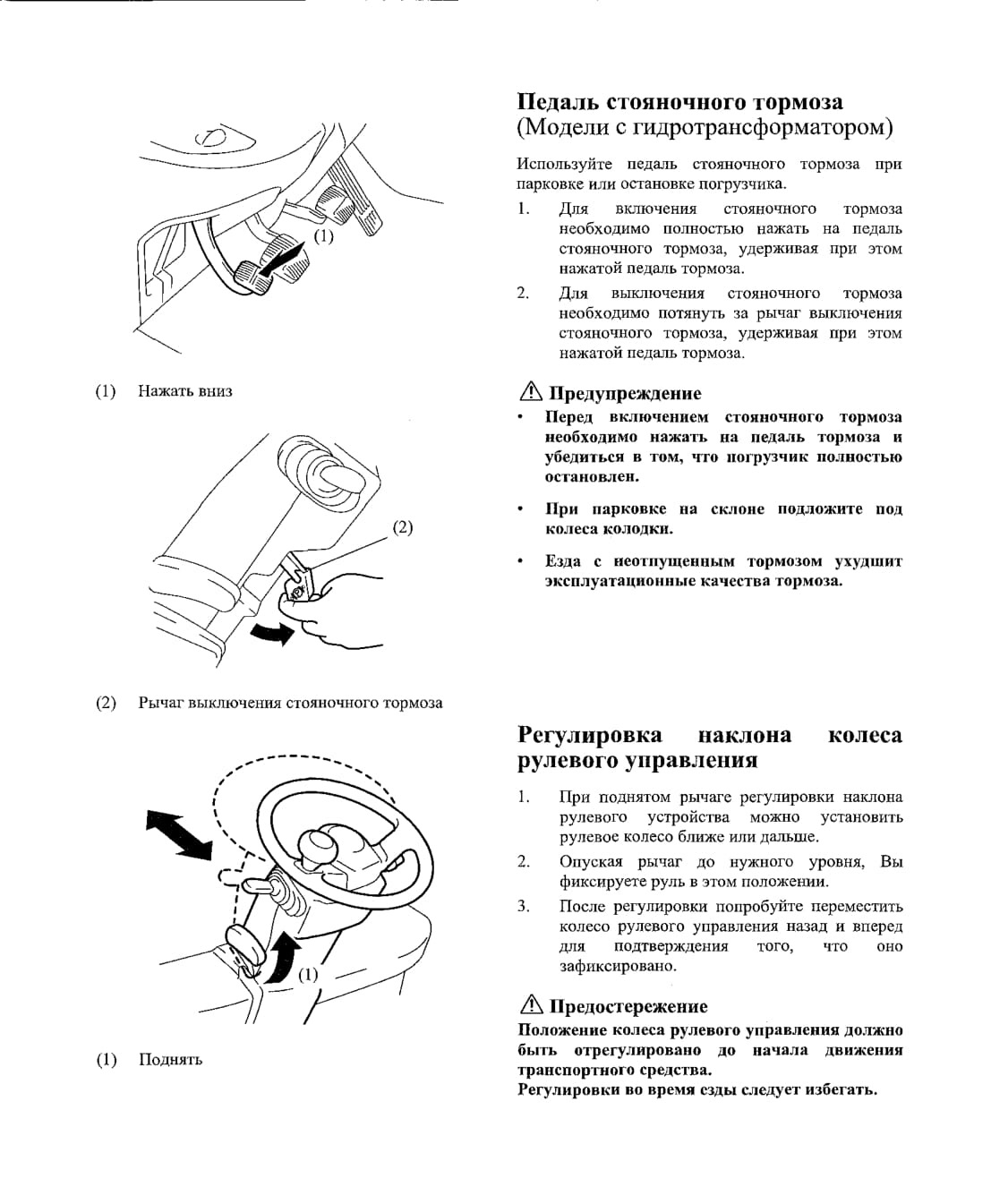

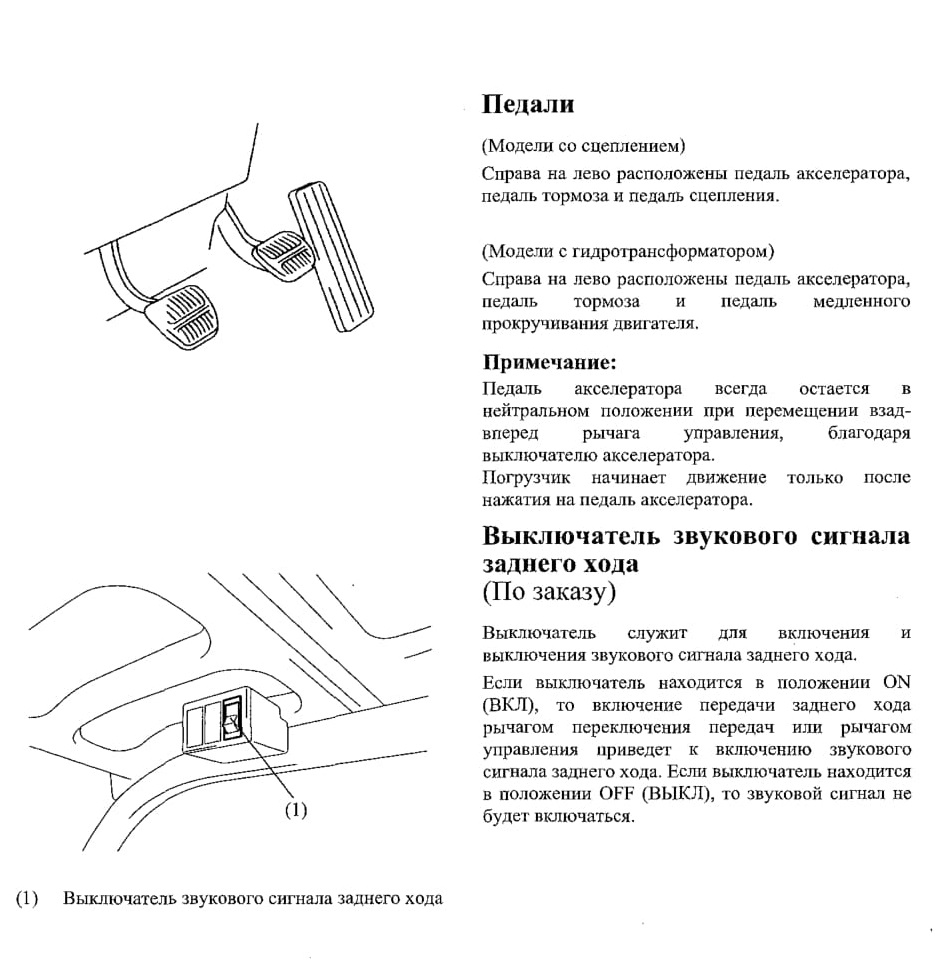

Педаль стояночного тормоза

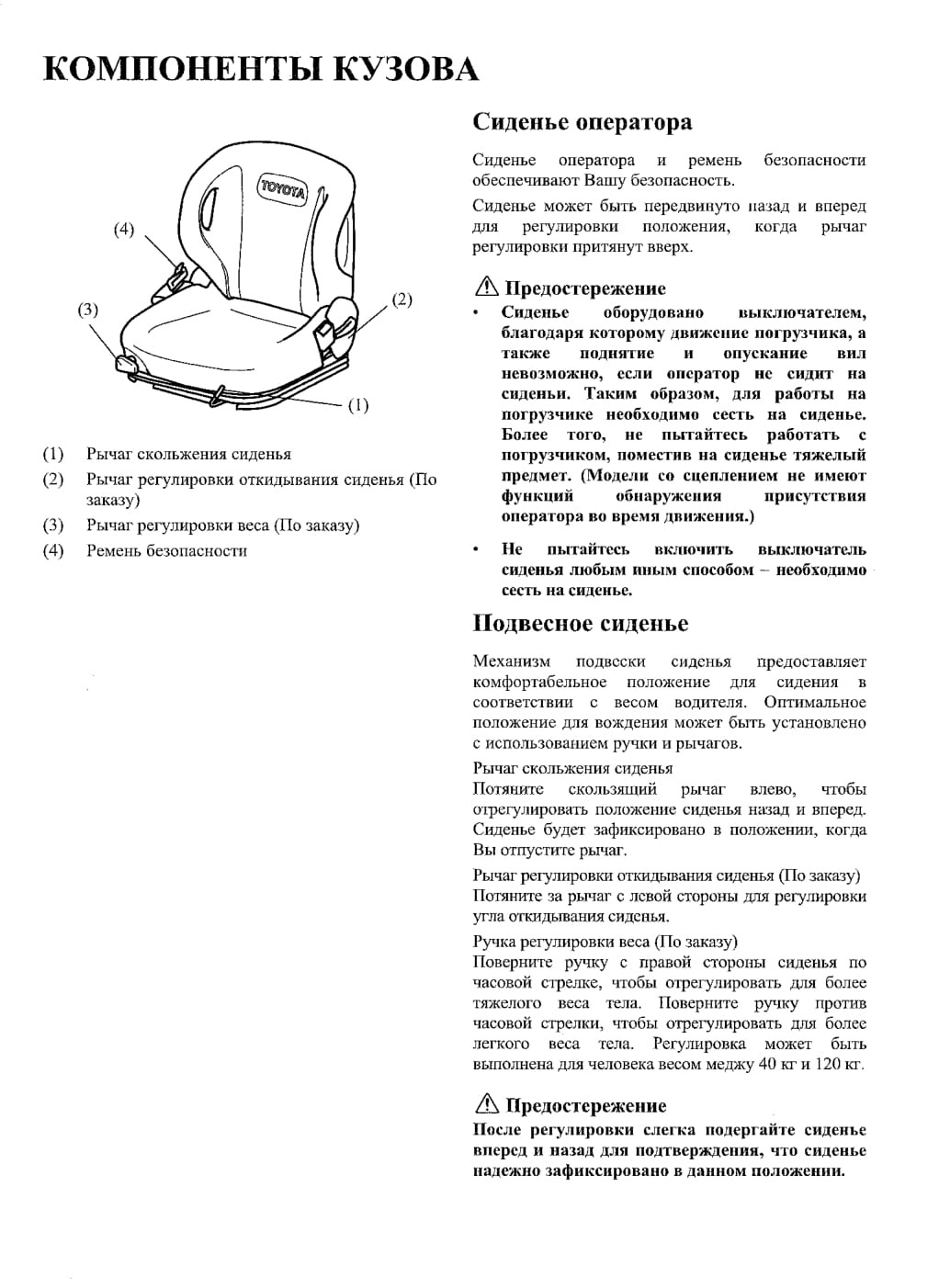

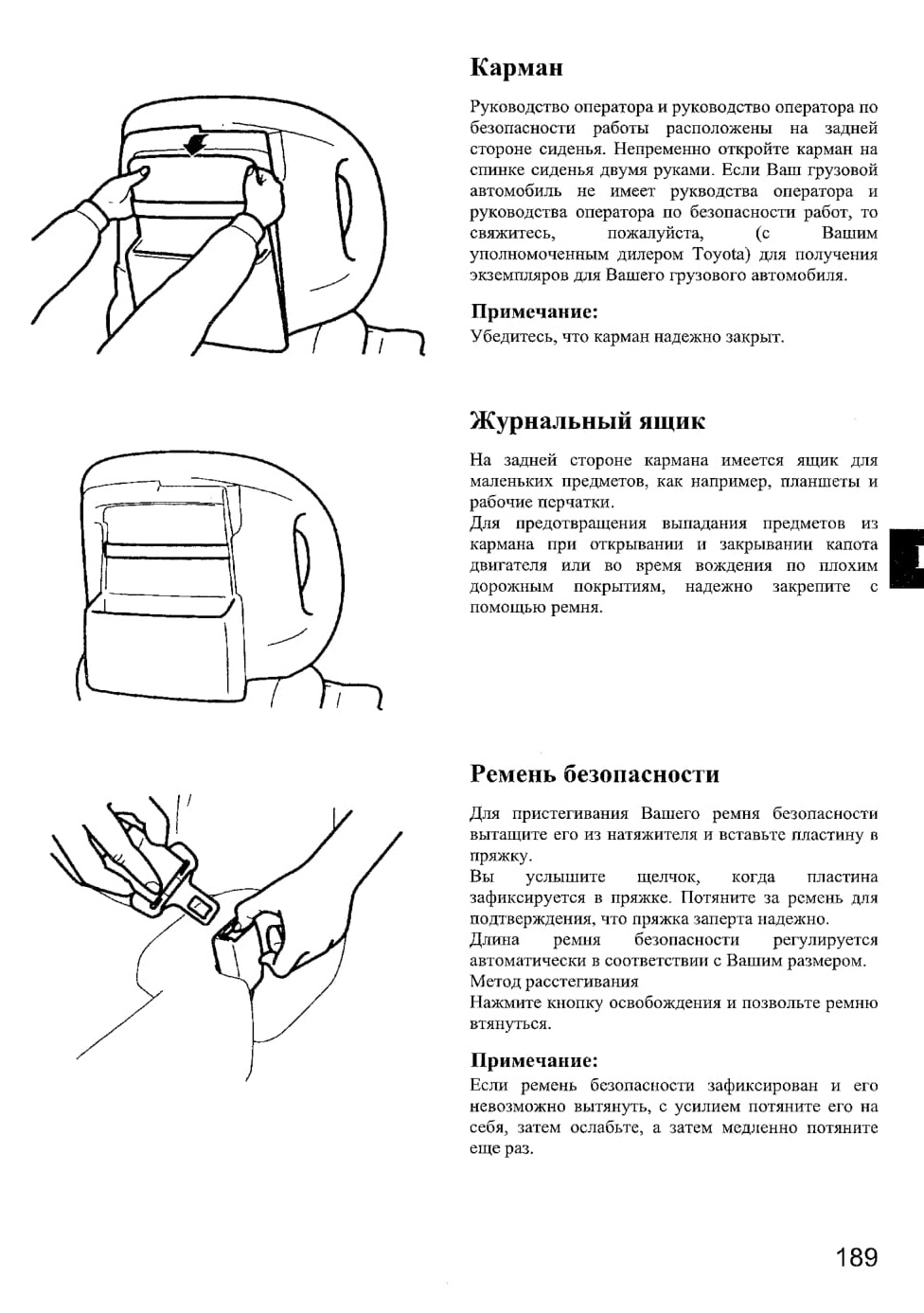

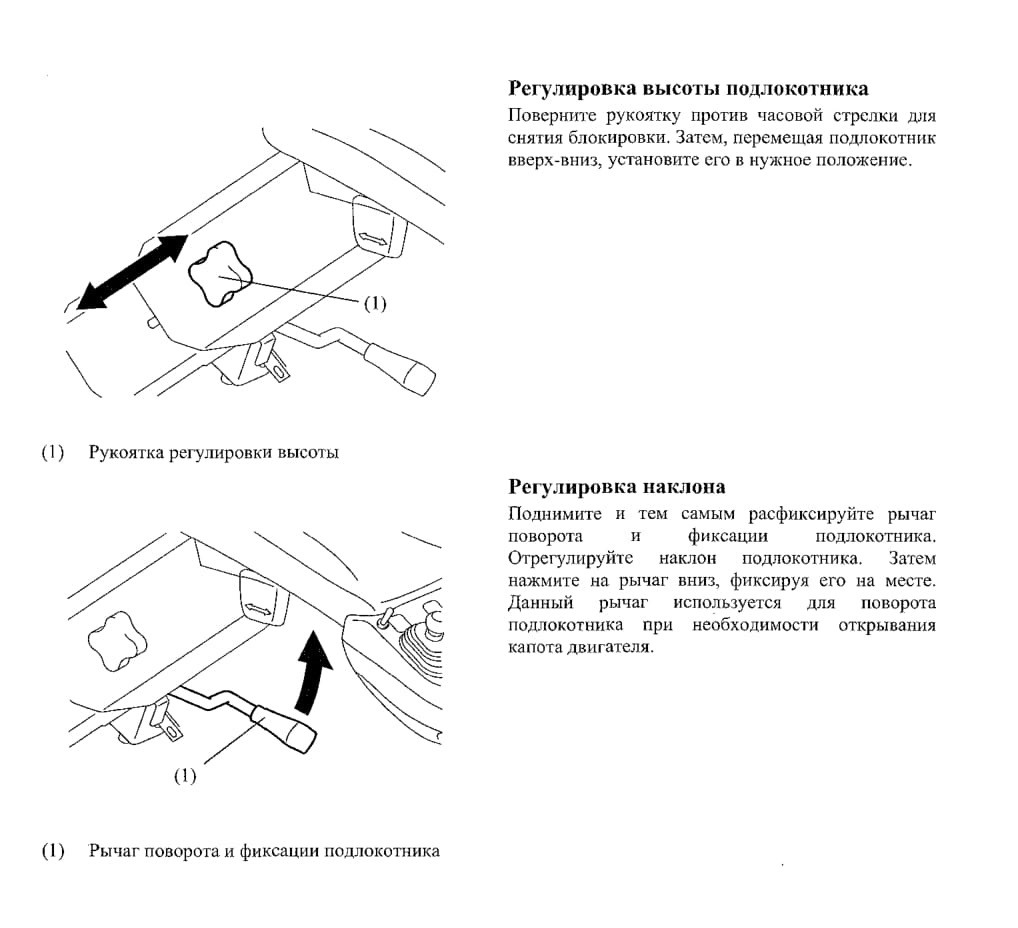

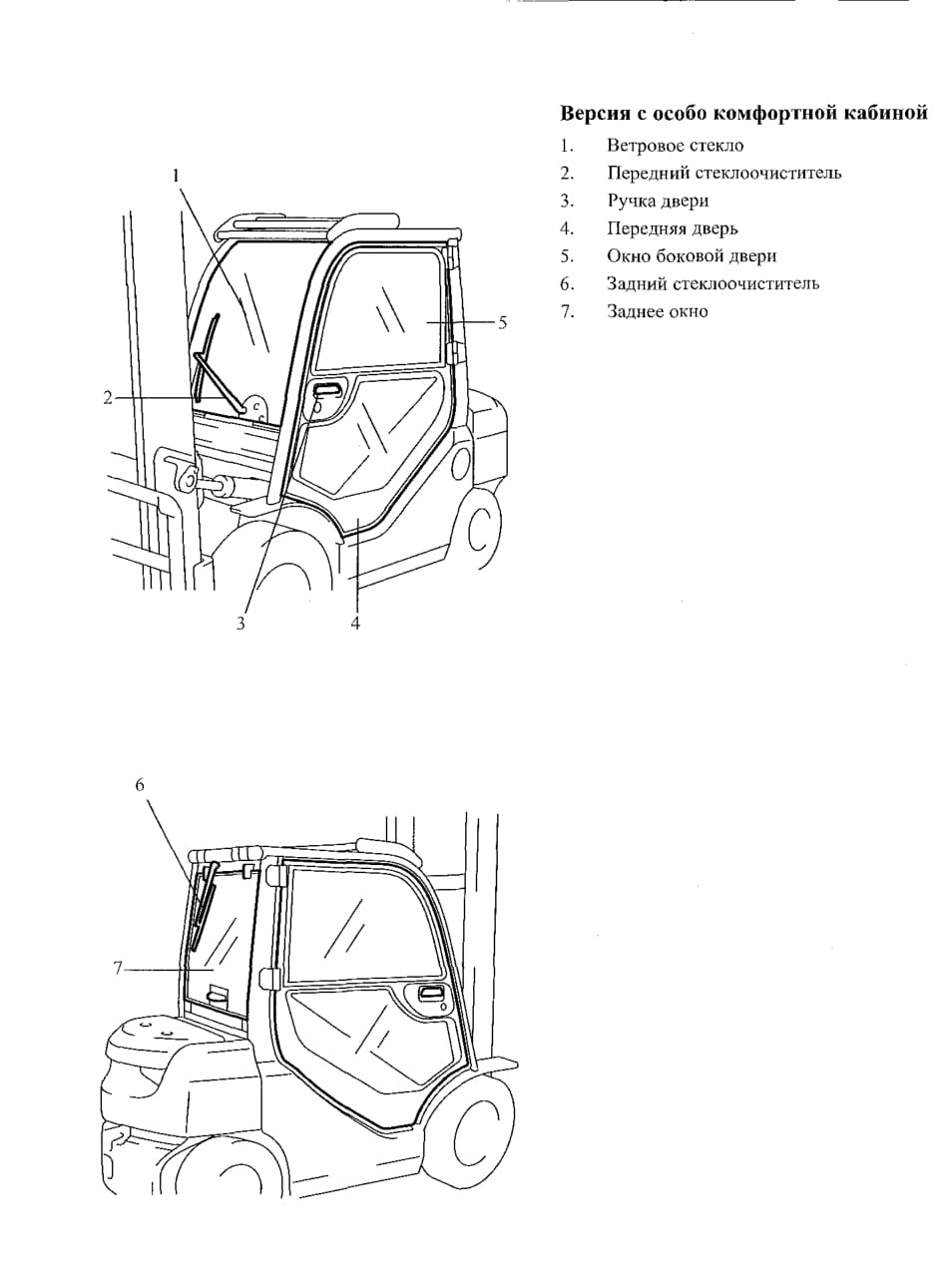

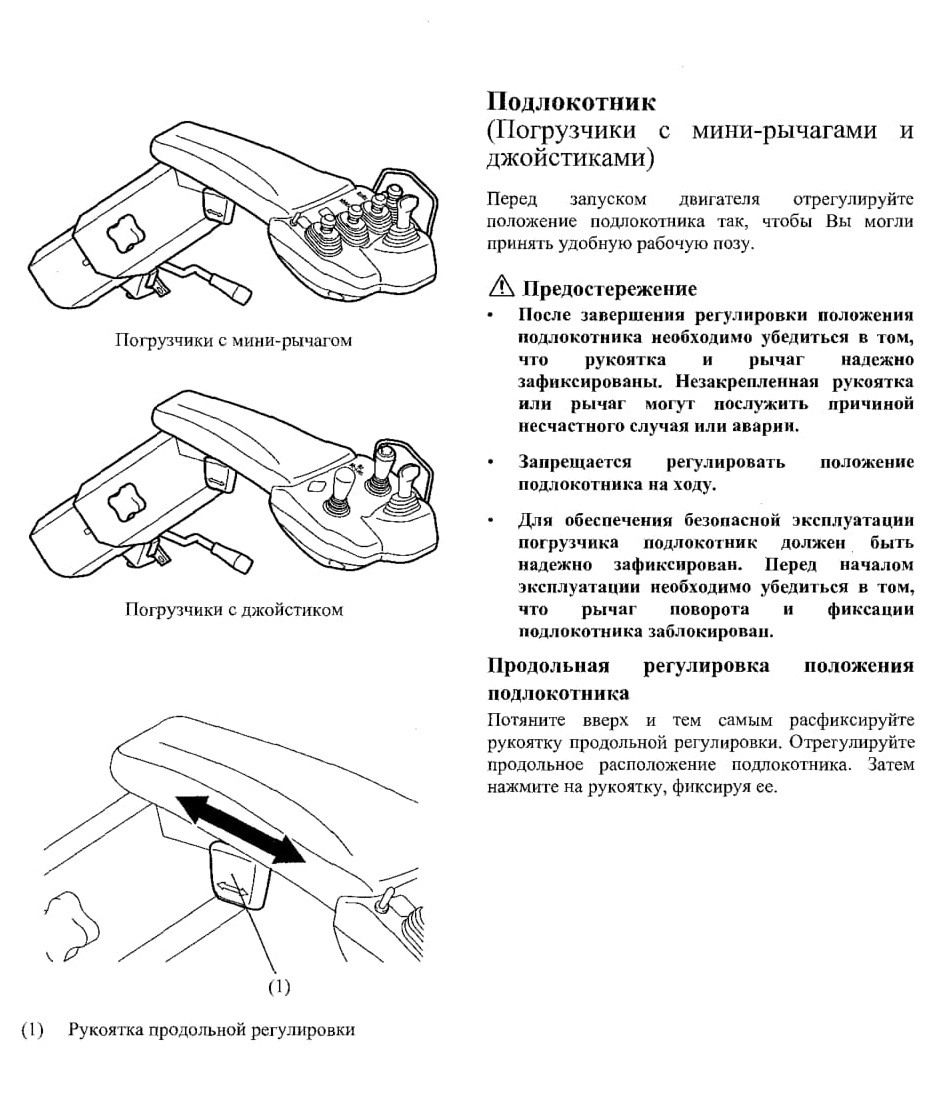

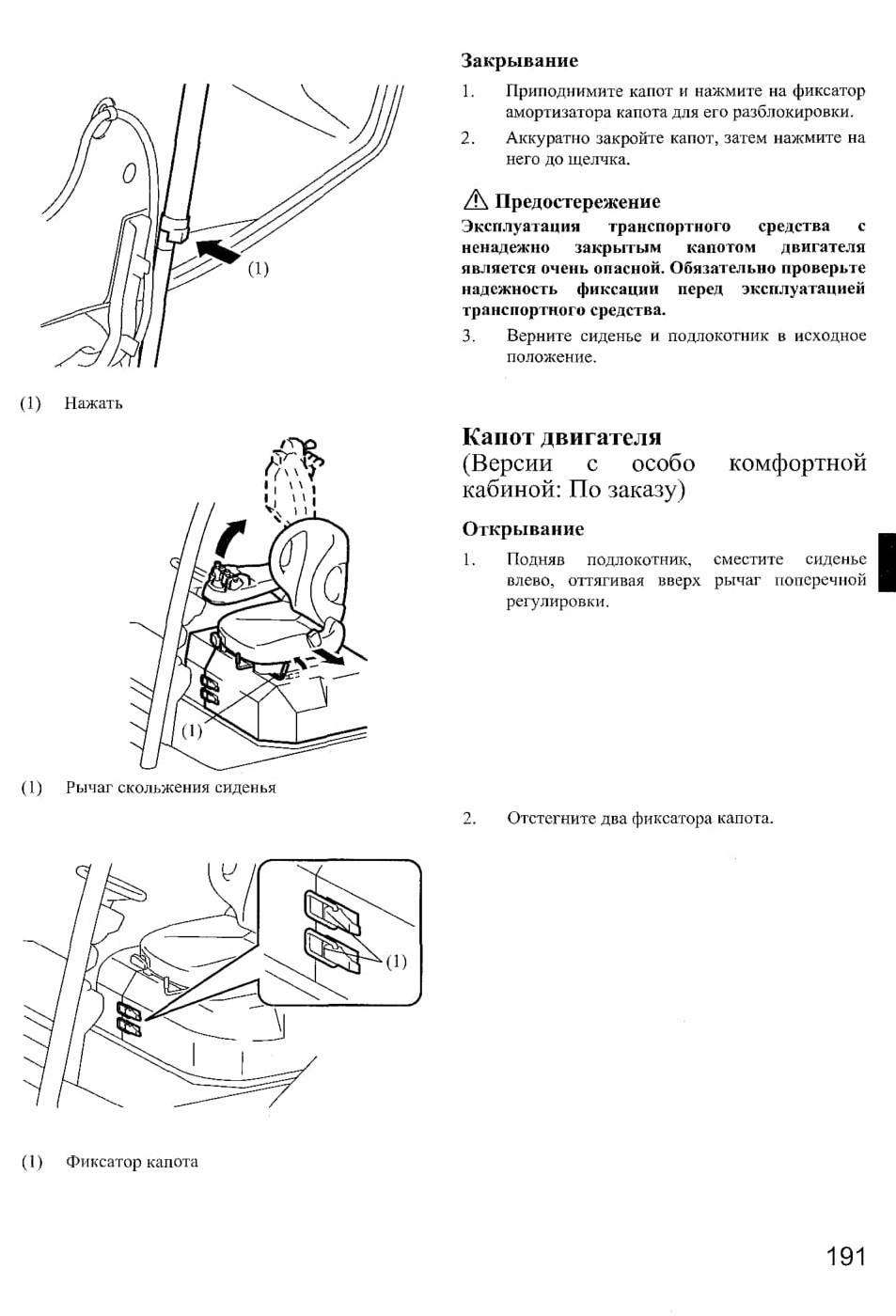

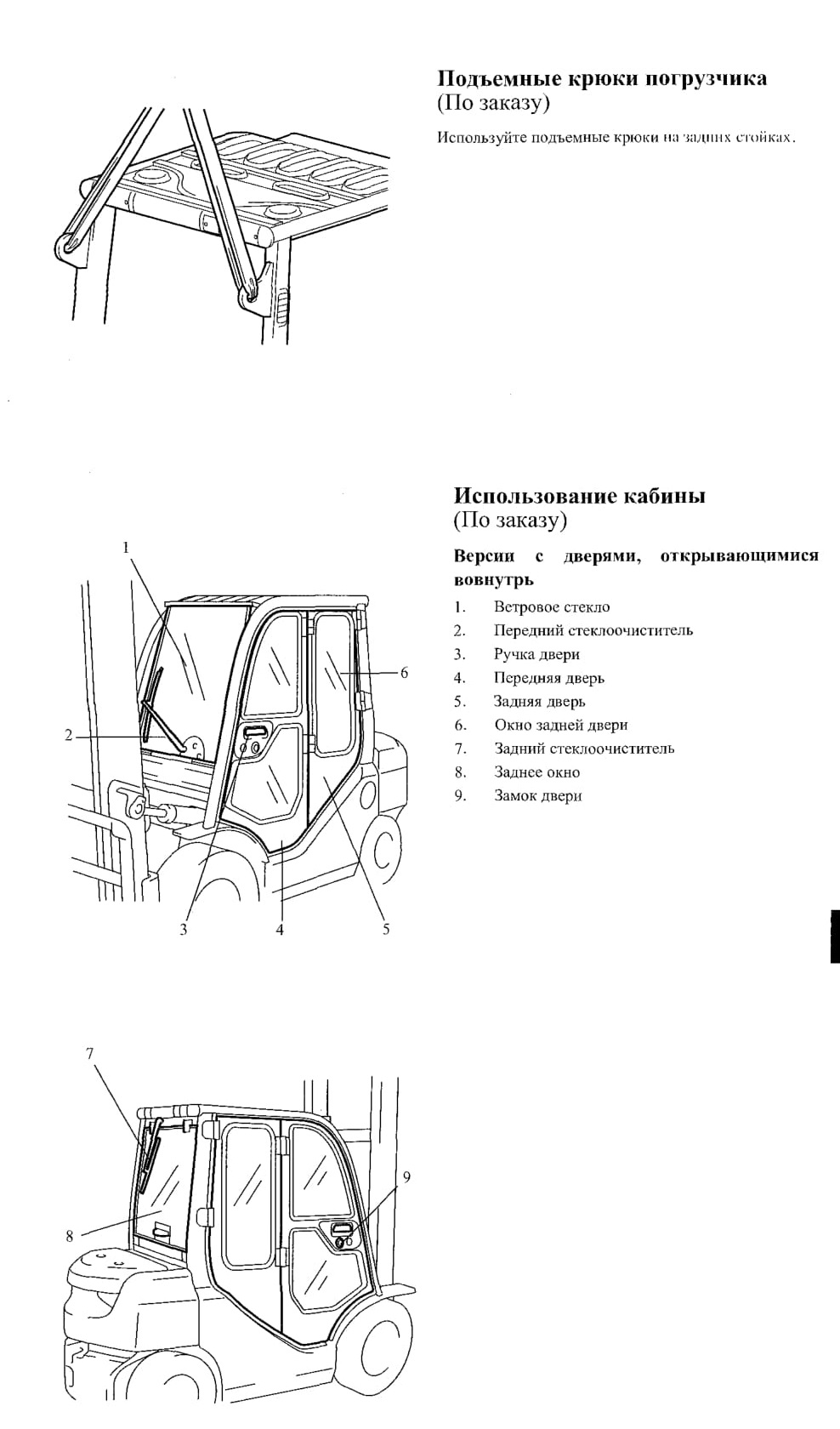

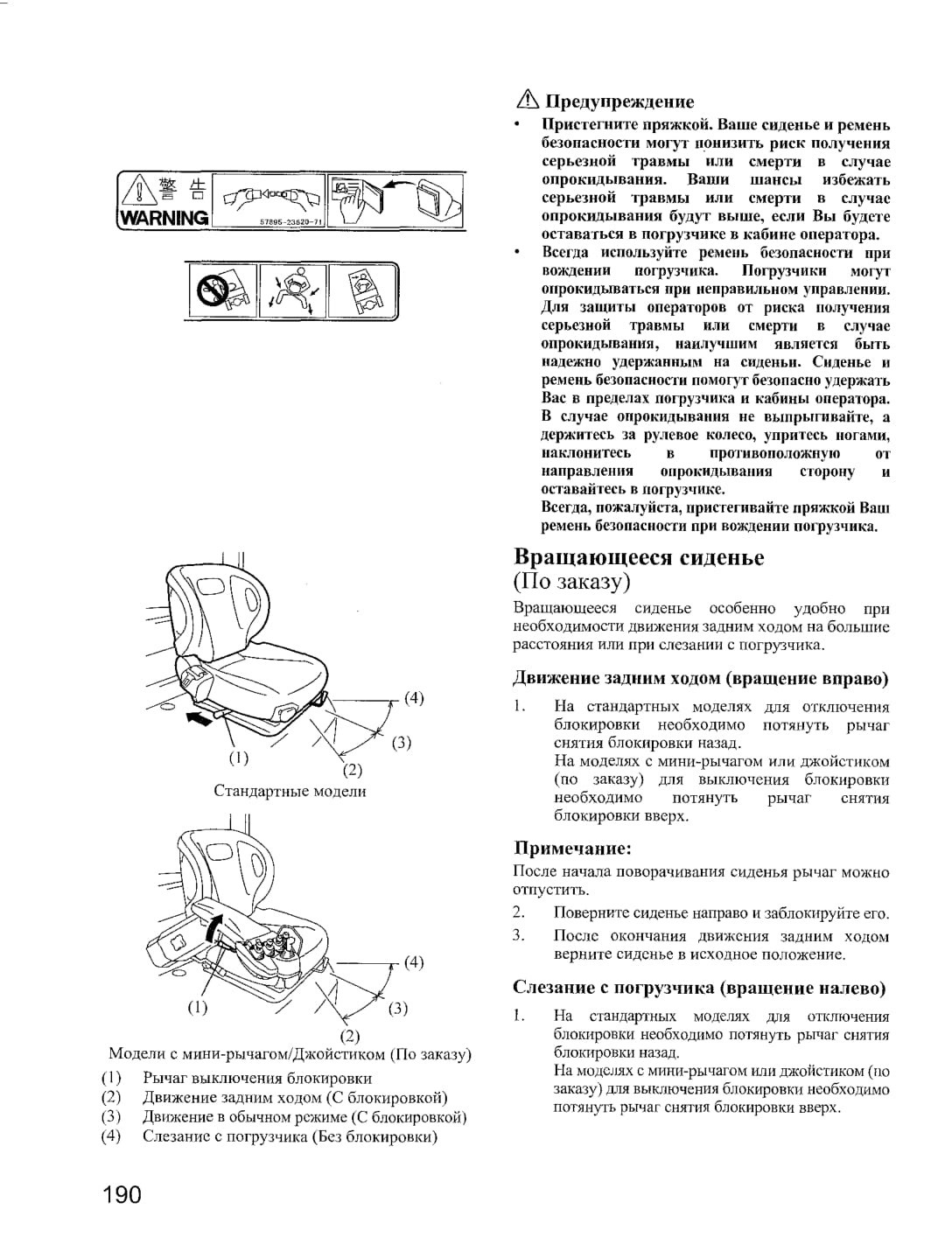

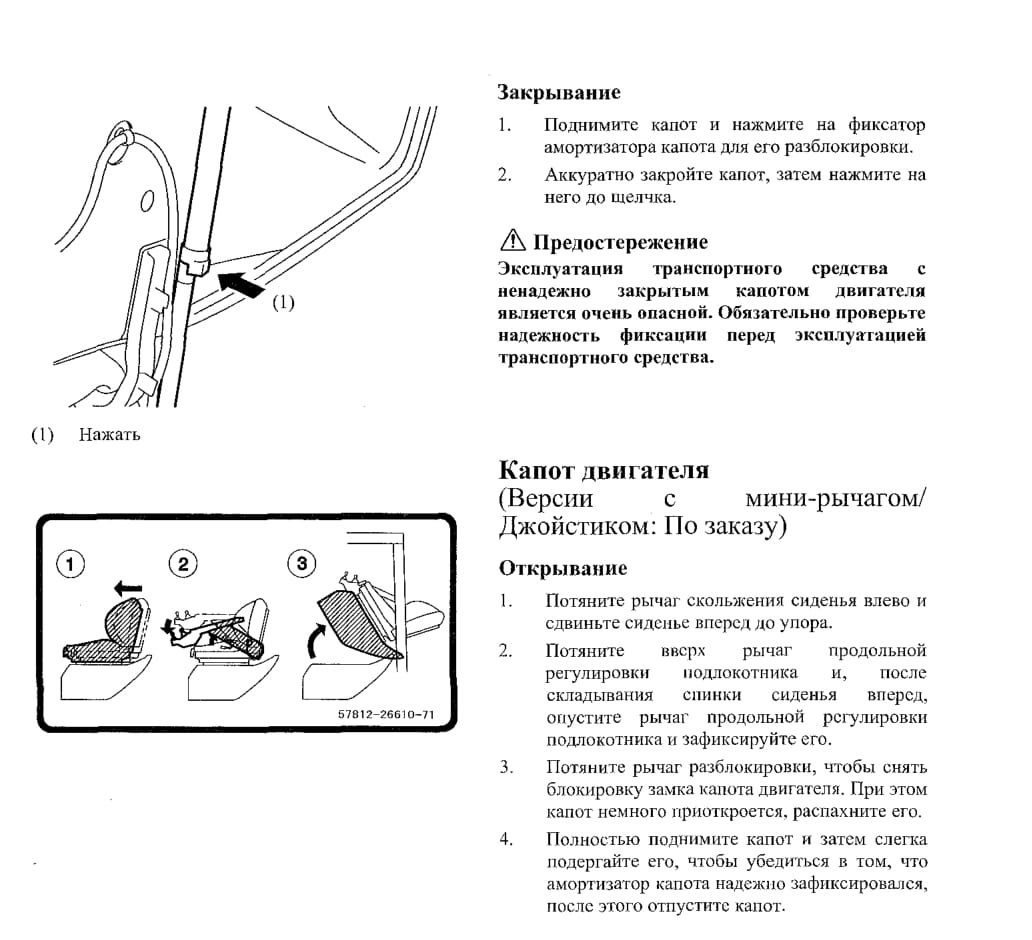

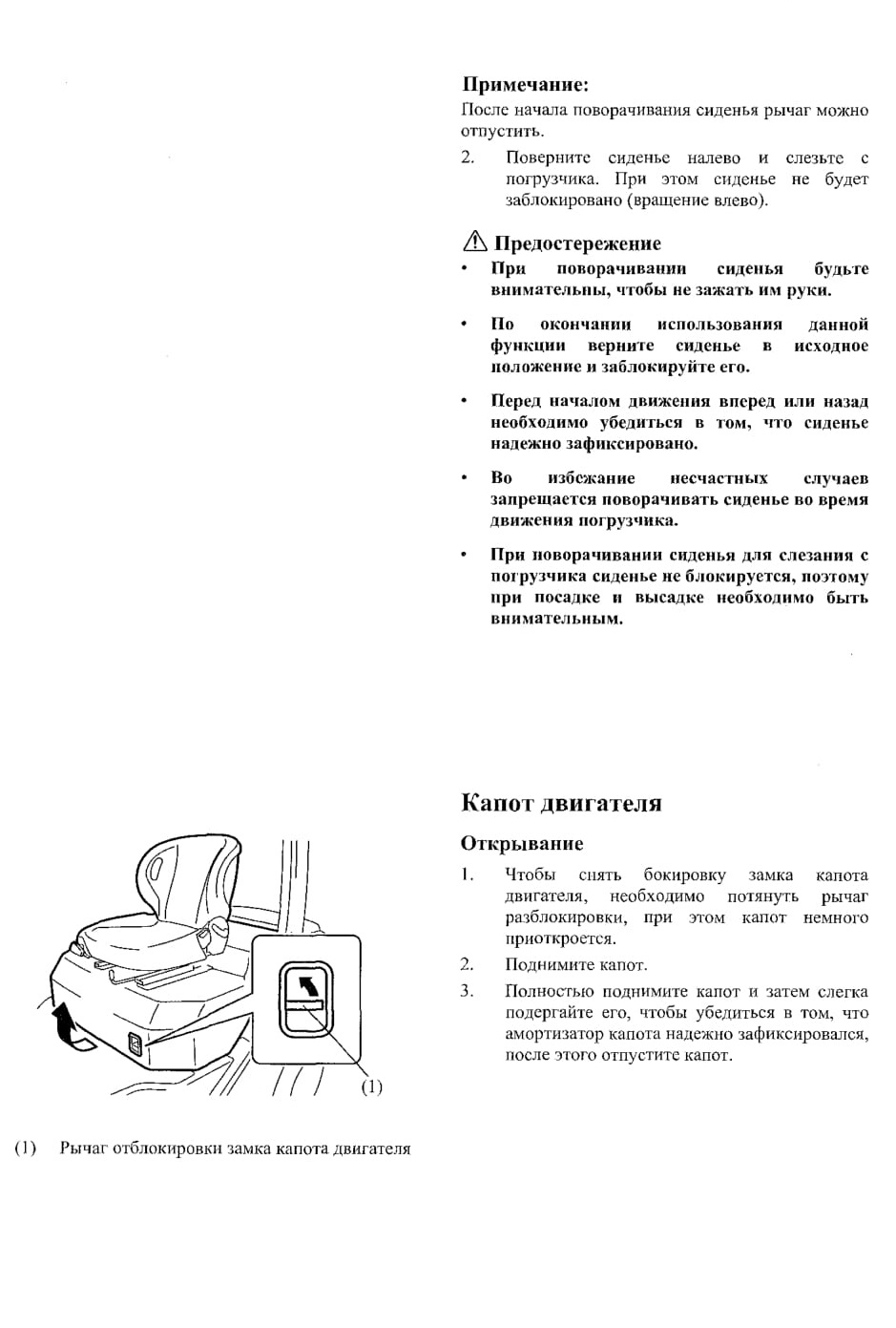

КОМПОНЕНТЫ КУЗОВА

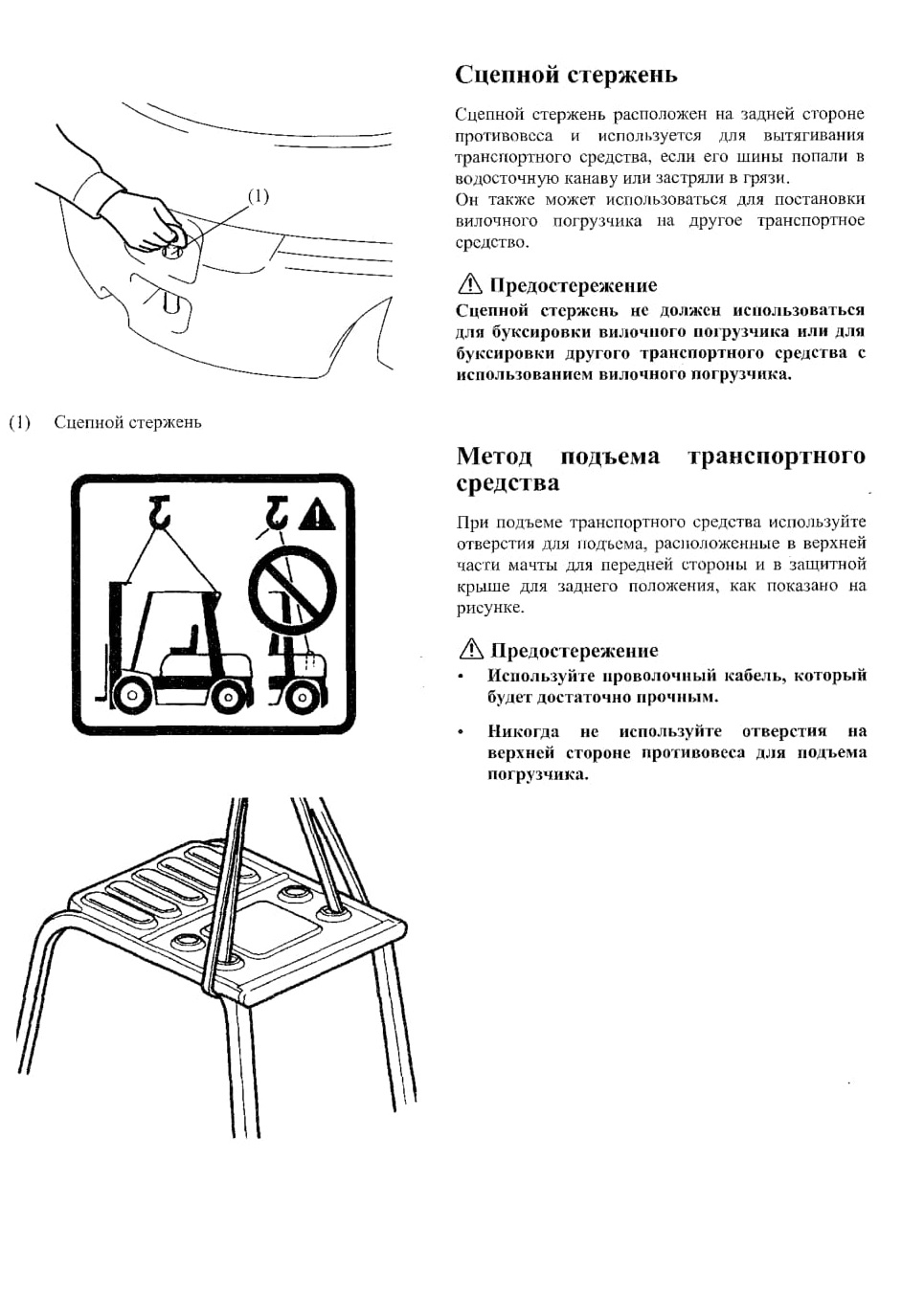

Сцепной стержень
