Технологическая карта монтажа воздушного включателя типа ВВБК-500А (1988 год) - часть 1

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР ГЛАВНОЕ ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ПО СТРОИТЕЛЬСТВУ И СТРОИТЕЛЬНОЙ ИНДУСТРИИ ВСЕСОЮЗНЫЙ ИНСТИТУТ ПО ПРОЕКТИРОВАНИИ; ОРГАНИЗАЦИИ ЭНЕРГЕТИЧЕСКОГО СТРОИТЕЛЬСТВА "ОРГЗНЕРГОСТРОЯ"

ОДЕССКИЙ ФИЛИАЛ
ТЕХНОЛОГИЧЕСКАЯ КАРТА МОНТАЖА ВОЗДУШНОГО ВКЛЮЧАТЕЛЯ ТИПА ВВБК-500А
Москва 1986

Технологическая карта монтажа воздушного выключателя ВВБК-500А Разработана отделом электромонтажных работ Одесского филиала института "Оргэнергострой".

Разработчики: инженеры В.И.Гриценко и Т.А.1>мвриягвр при участии инженеров А.Г.Климеико и С.Б.)Срковвцкого.

Утверждена решением Главного технического управления по строительству и стройиндустрии * 86 от 16.03.87г.

I. ВВЕДЕНИЕ
Технологическая карта монтажа воздушного выключателя типа ВВБК-500А содержит указания по организации и технологии монтажа выключателя, перечень механизмов, инструментов и приспособлений, сведения о затратах материалов, калькуляцию трудовых затрат, графики производства работ.

Выключатель предназначен для включения и отключения в нормальных и аварийных режимах линий электропередачи с присоединенным электрооборудованием переменного тока частоты 50 Рц в схемах с большими токами замыкания на землю при номинальном' напряжении 5С0 кВ.

Выключатель состоит из трех полюсов, одного распределительного шкафа и шкафа клеммных сборок. Распределительный шкаф связывает электрически и пневматически между собой три полюса выключателя и соединяет их с магистралью сжатого воздуха.

Шкаф клеммных сборок  обеспечивает электрическую связь между полюсами выключателя.

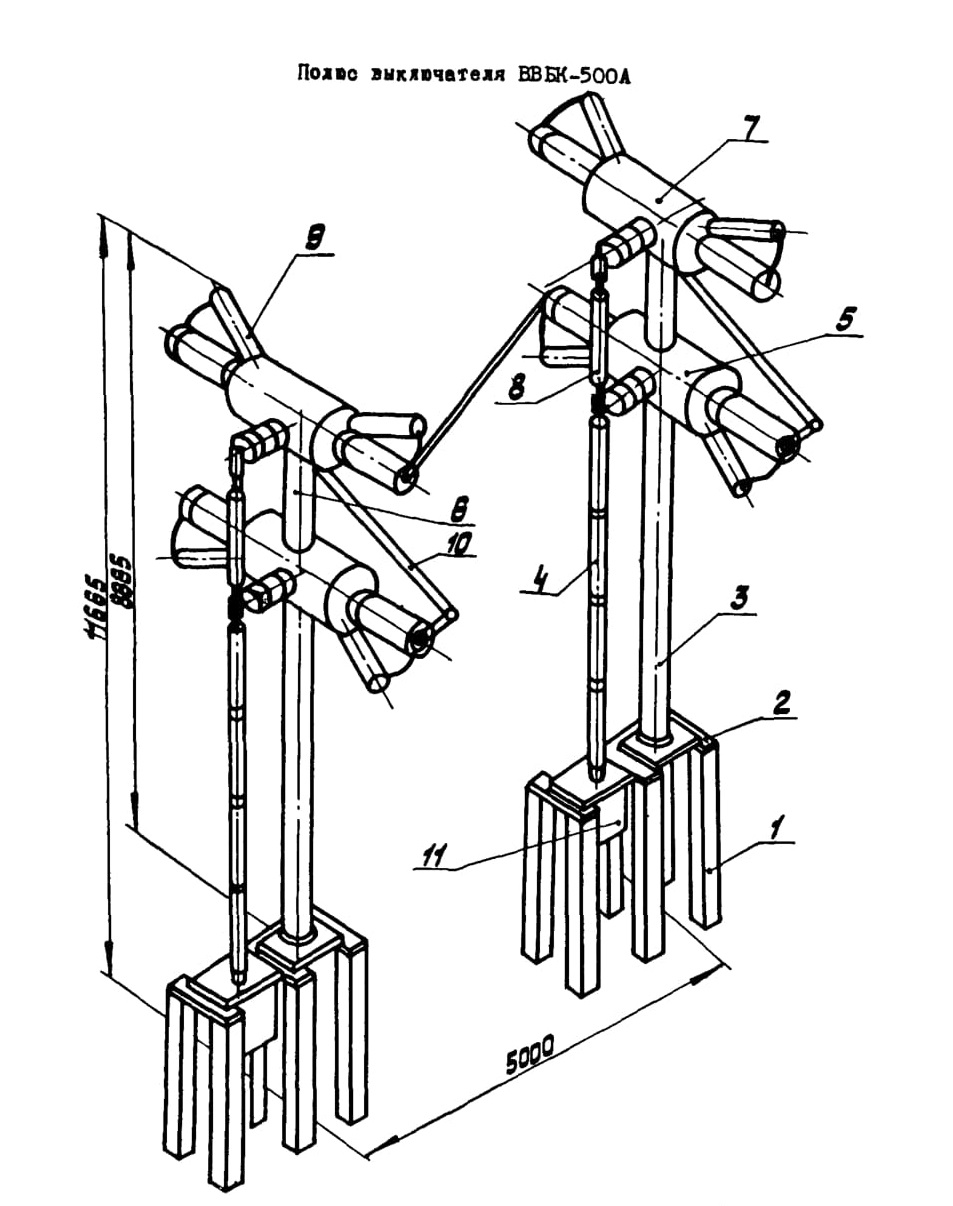

Полюс выключателя (pис.1) состоит из двух элементов. Элемент состоит из двух металлических дугогасительных камер, разделенных промежуточным изолятором и установленных на опорном изоляторе. Рядом с опорным изолятором расположена колонна управления. Внутри колонны проходит стеклопластиковый воздухопровод , служащий для постоянной подачи сжатого воздуха в дугогасительные камеры. Внутри воздухопровода расположена изоляционная тяга, при помощи которой с потенциала земли на высокий потенциал передается команда на срабатывание камер.

Опорный изолятор и колонна управления установлены на стальной раме. Снизу к колонне управления крепится шкаф управления полуполюсом, который обеспечивает связь по электрически и пневматическим цепям дугогасительных камер в пределах полу-полюса.

Выключатель крупномодульный на номинальный ток отключения 50 кА. Его дугогасительное устройство состоит из двух частей-устройства основного дутья, идентичного выключателям серии ВВБ, и двух устройств дополнительного дутья с малым сечением сопл, вмонтированных в неподвижные контакты выключателя с продувом продуктов горения через токоведущие трубы вводов. Номинальное избыточное давление сжатого воздуха 4 МПа.

Рис. I I-опорные конструкции; 2-рама; 3-опорный изолятор; 4-колоннш управления:-5-нижняя дугогасительная камера; 6-промекуточный изолятор; 7-верхняя дугогасительная камера; 8-изолятор; 9-конденсатор; 10-оииновка; II- шкаф управления.



2. ОБЛАСТЬ ПРИМЕНЕНИЯ

Технологическая карта предназначена для использования при монтаже выключателя на открытых распределительных устройствах (ОРУ) 50С кВ и составления проекта организации и производства электромонтажных работ.

В карте принято, что работы, связанные с монтажом выключателей, производятся непосредственно на монтажной площадке у места их установки. Заготовку воздухопроводов из медных труб необходимо производить в монтажно-заготовительной мастерской.

Указания по выполнению монтажных работ даны для одного полюса выключателя. Остальные монтируются аналогично.

Калькуляция трудовых затрат и графики монтажа приведены для трех полюсов. Трудозатраты на наладочные работы графиком монтажа и калькуляцией не учтены.

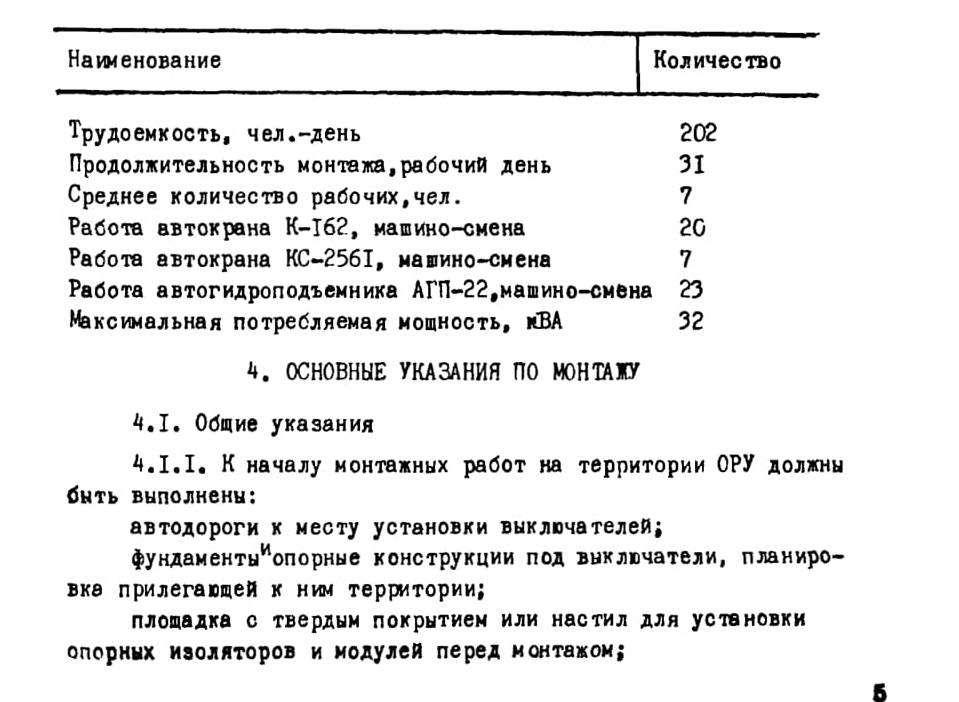

3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ MОHTAЖA

 (I группа - 3 полюса)

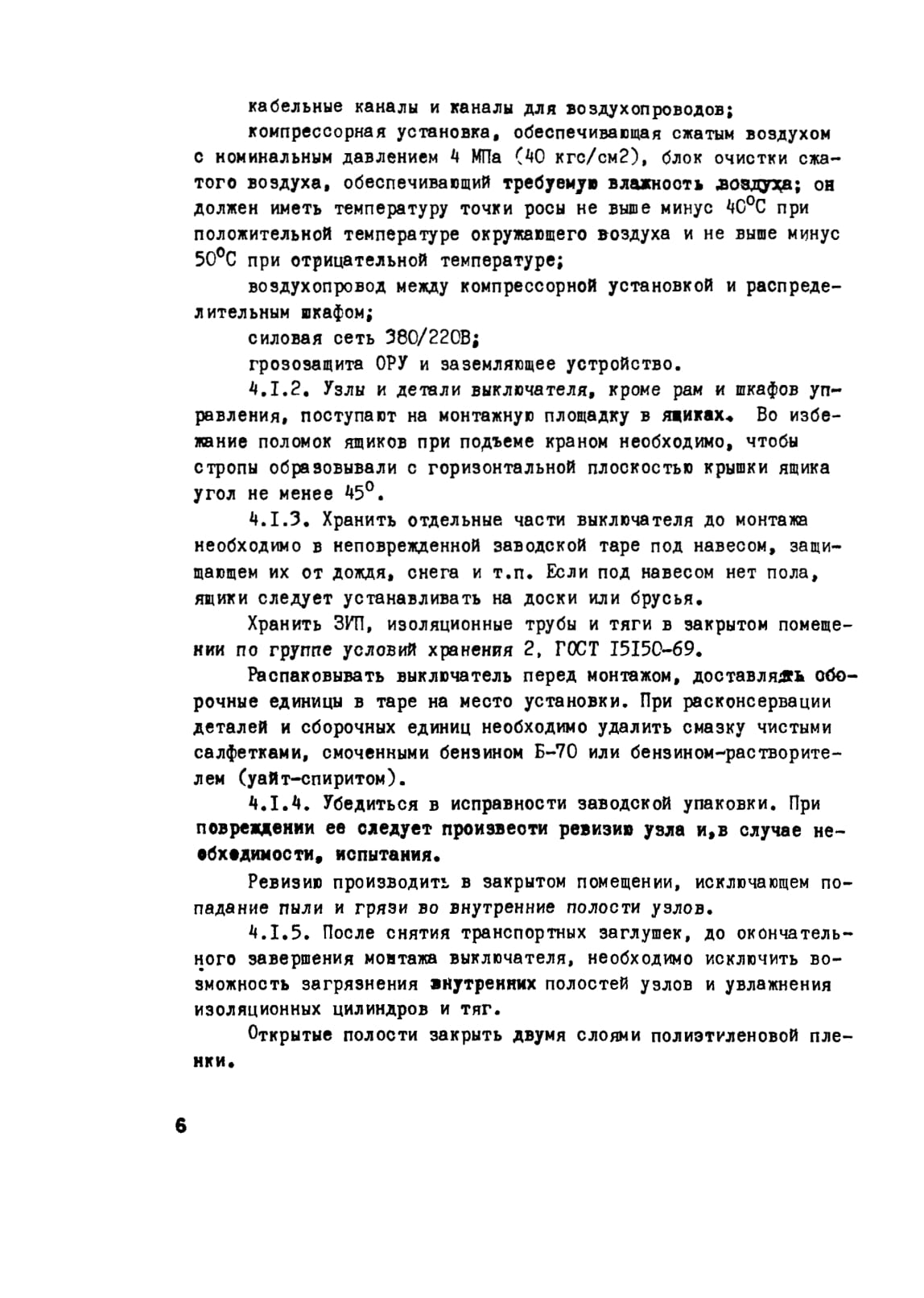

4.1.6. Сборочные единицы и детали выключателя, однозначность установки которых следует соблюдать при сборке, имеют маркировку, которая содержит заводской номер выключателя, номер полюса и номер элемента.

Исключение составляют конденсаторы, которые имеют заводской номер выключателя и номер полюса, и медные трубы с маркировкой в соответствии с номером резервуара дугогасительной камеры.

4.1.7. Затягивать гайки, крепящие фарфоровые изоляторы, только предельными ключами(поставляются заводом^ во избежание поломки.

4.1.8. При монтаже выключателя следует руководствоваться проектной, заводской и общетехнической документацией ('приложение I).

4.1.9. К работе с выключателем допускаются электромонтажники, прошедшие соответствующий инструктаж и подробно ознакомленные с устройством выключателей и заводской инструкцией по монтажу под руководством шеф-персонала завода-изготовителя.

4.2. Подготовительные работы

4.2.1. Приемка от строителей опорных конструкций под выключатель, проверка проектных горизонтальных и вертикальных осей и отметок. Отклонение отметки верха стойки не должно превышать +-15 мм, отклонение от вертикали - 1:100 ее высоты. Приемка оформляется актом, подписанным представителями заказчика, строительной и электромонтажной организаций.

4.2.2. Ознакомление электромонтажников с технической документацией, объемом работ и принятой технологией. Уточнение рабочего графика производства работ в соответствии с технологической картой и конкретными условиями монтажа.

4.2.3. Изготовление деревянного настила и подготовка площадки к выполнению монтажных работ.

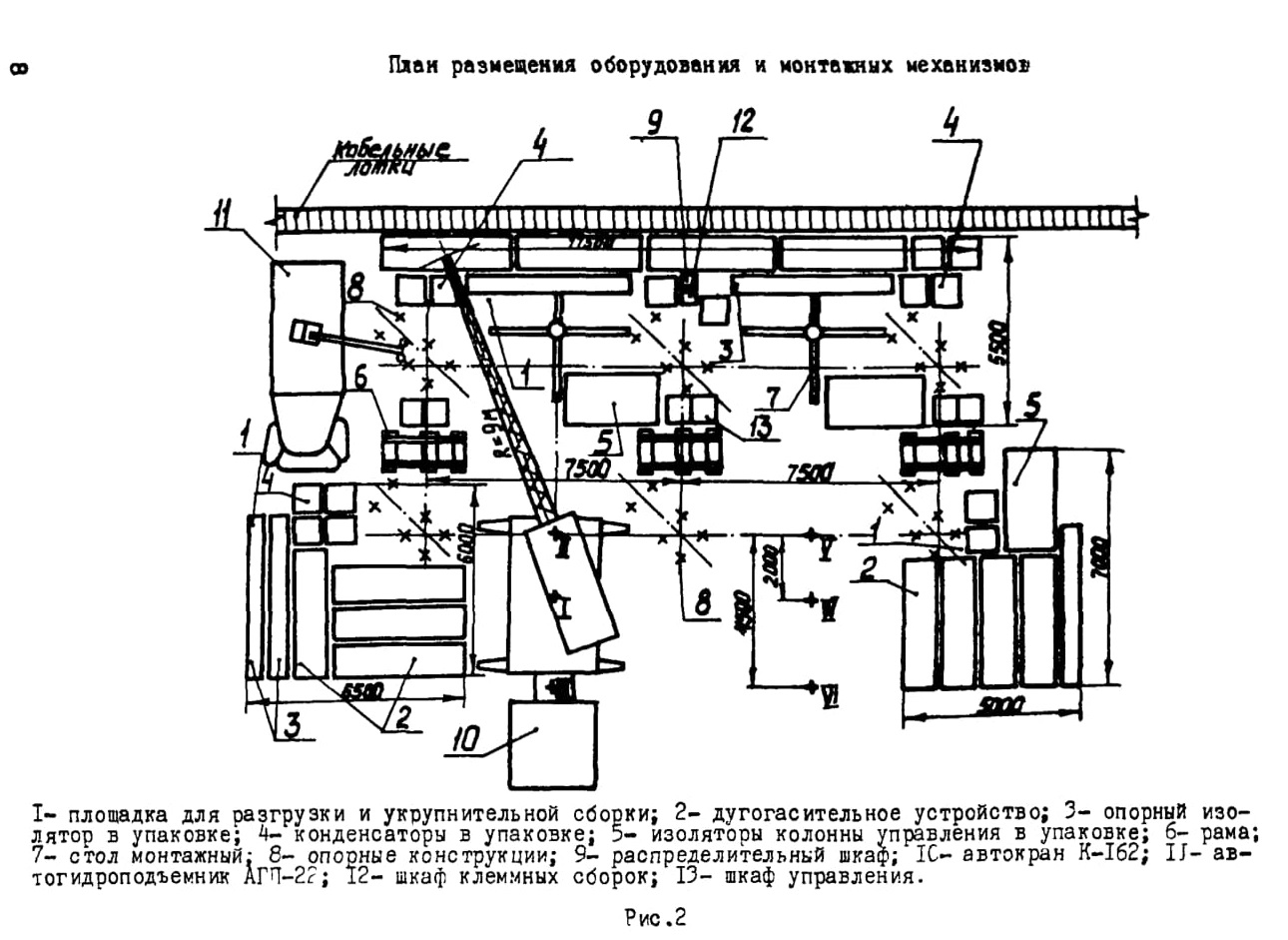

4.2.4. Доставка на площадку основного оборудования, монтажных механизмов, инвентарных устройств, размещение их в соответствии со схемой (рис.2).

4.2.5. Распаковывать ящики с оборудованием с соблюдением мер предосторожности для исключения повреждения фарфора и
