LADA Granta FL, Granta FL Cross. Каталог запчастей (2019 год) - часть 2

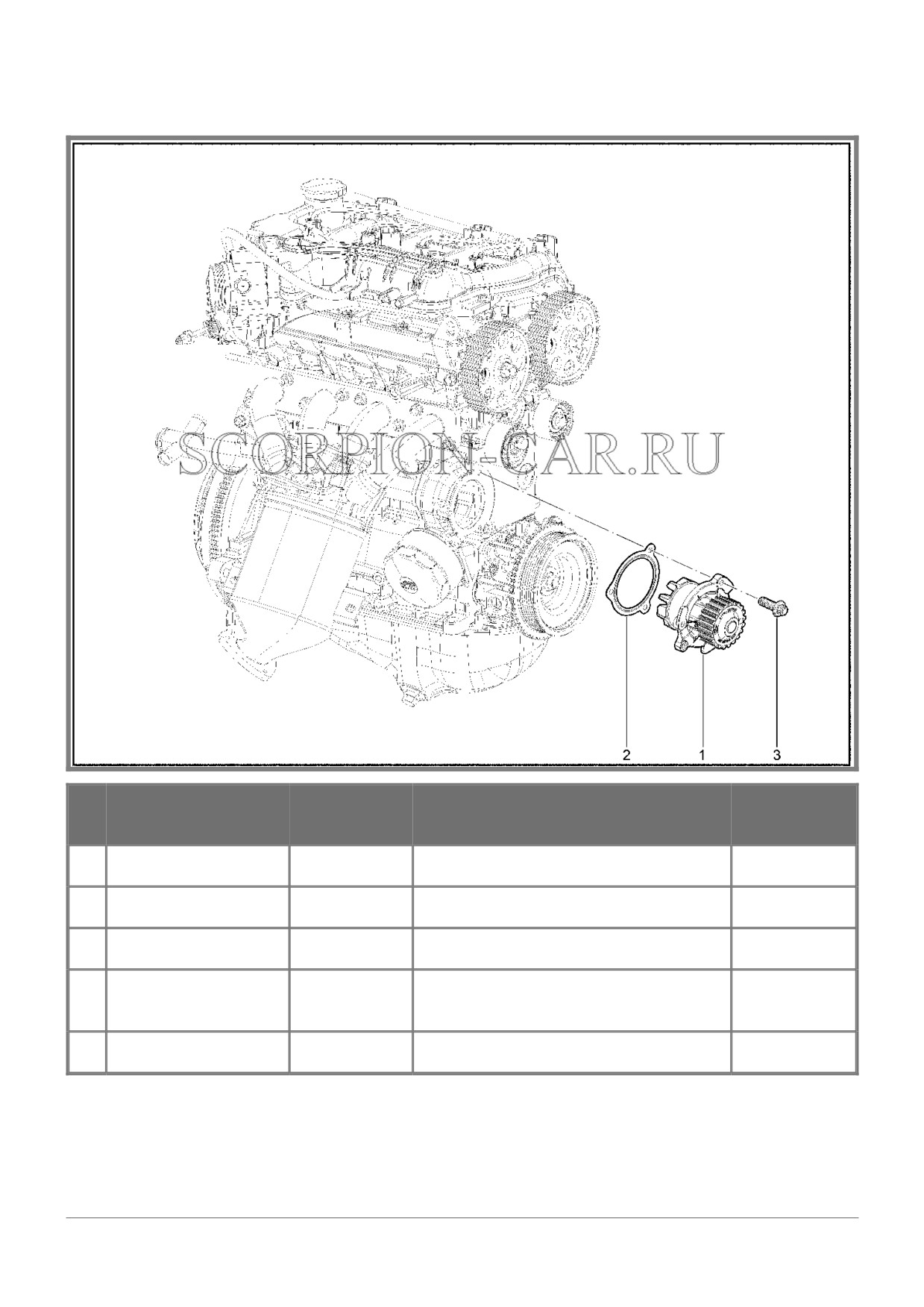

110110. НАСОС ВОДЯНОЙ (16 кл.)
Номер
№ Каталожный номер Доп. номер
Наименование

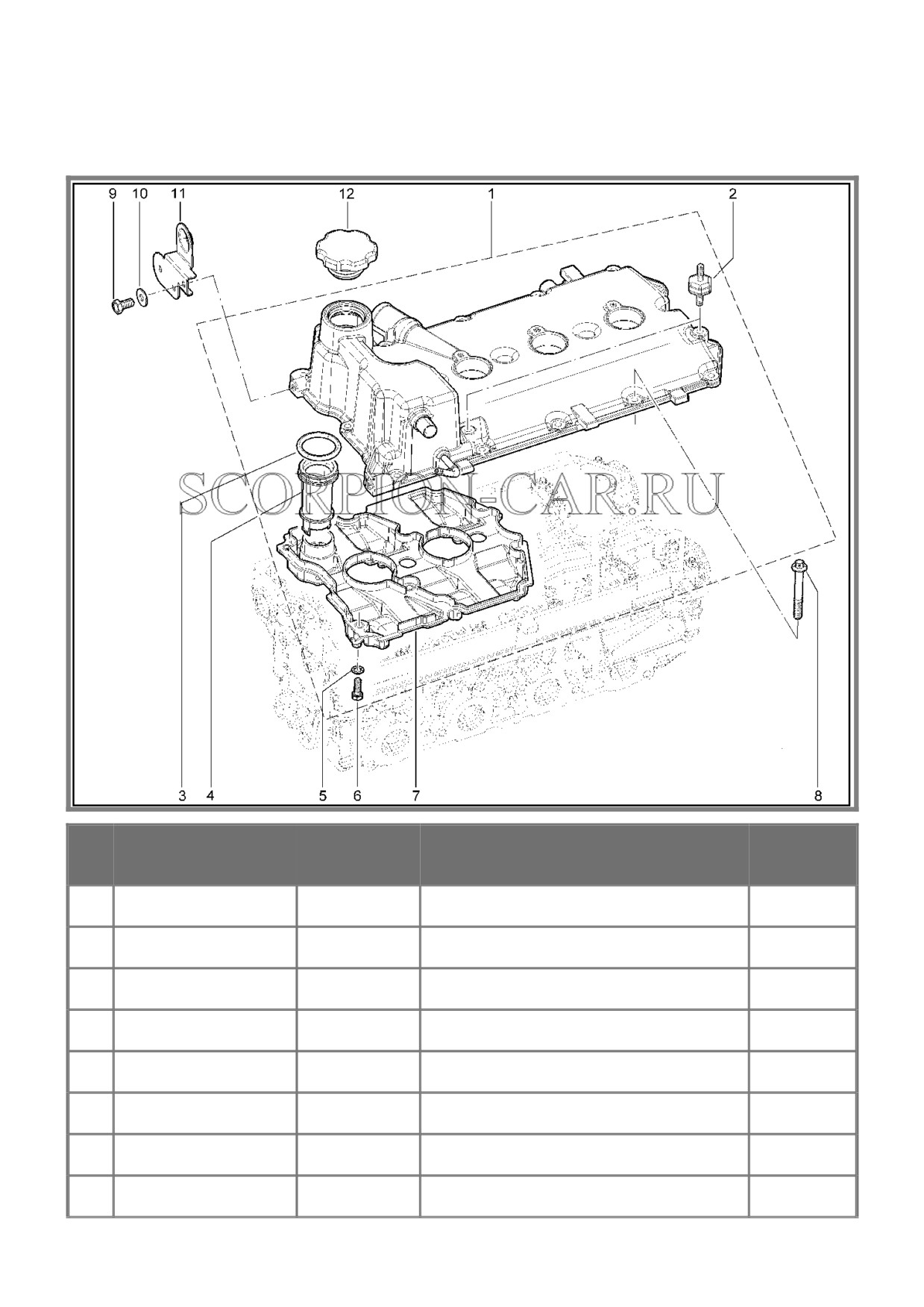

замены
1
21126-1307010-10
8450056640
Насос водяной в сборе
1
21126-1307010-11
8450101658
Насос водяной в сборе
1
21126-1307010-12
8450056641
Насос водяной в сборе
Прокладка корпуса водяного
2
21100-1307042-00
8450055089
насоса
3
21080-1011023-10
8450053836
Болt
стр. 28

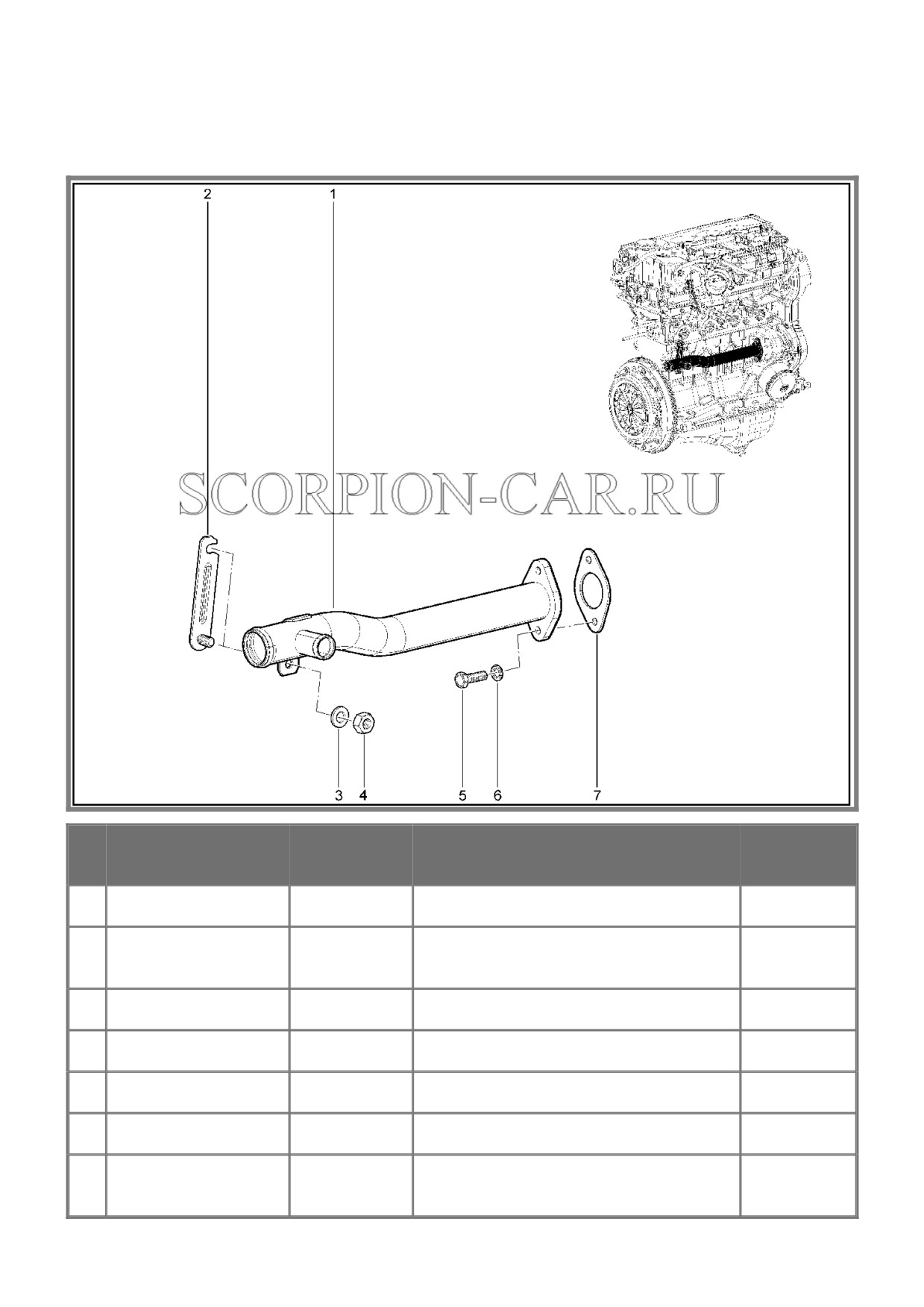

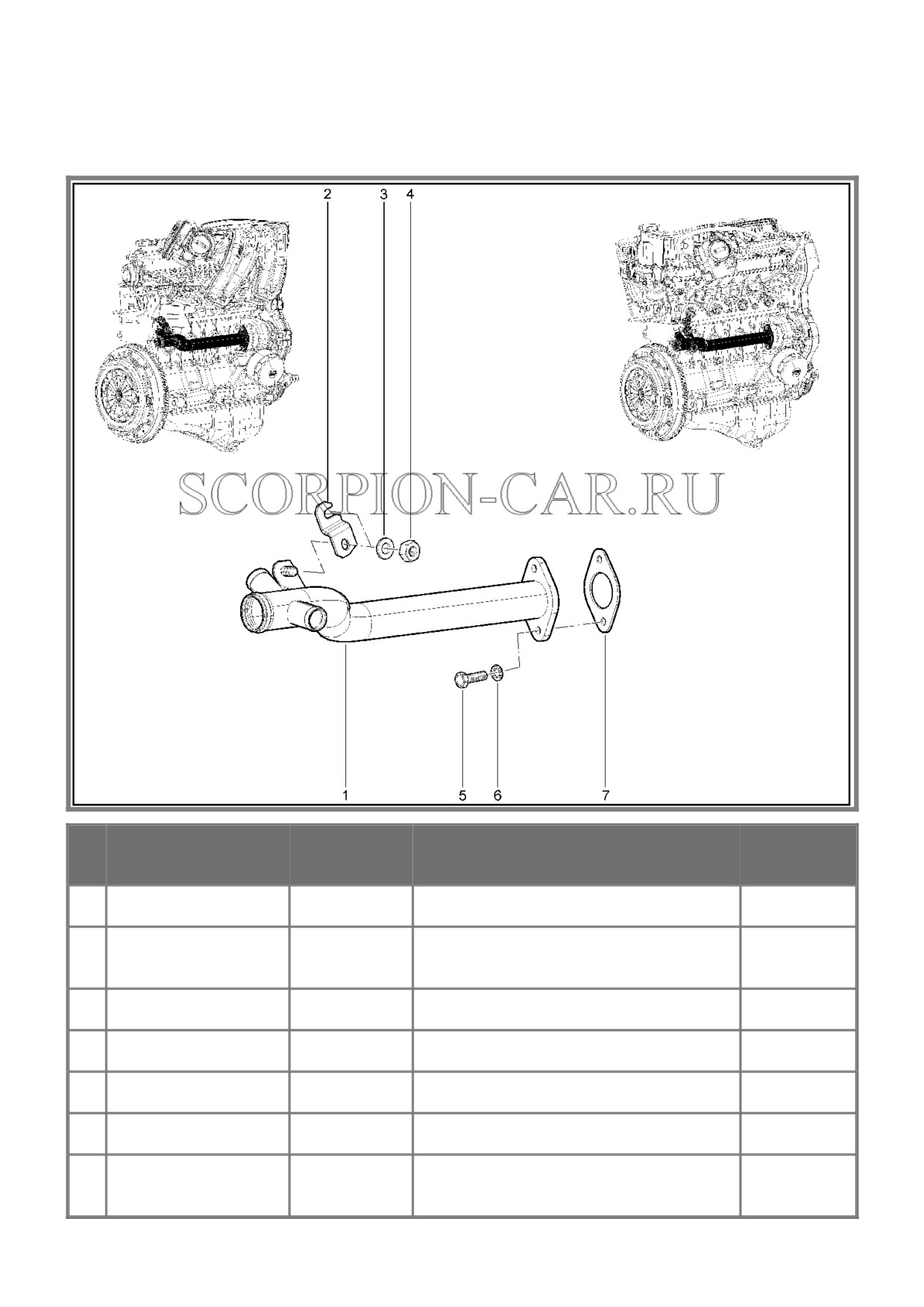

110200. ТРУБА ПОДВОДЯЩАЯ ВОДЯНОГО
НАСОСА
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21900-1303055-00
8450101657
Труба подводящая водяного насоса
Кронштейн крепления трубы
2
21900-1303069-00
8450060658
подводящей
3
00001-0011980-73
8450001029
Шайба 8 пружинная коническая
4
00001-0061008-11
8450001030
Гайка м8
5
00001-0009024-21
8450001171
Болт м6х20
6
00001-0005164-70
8450001046
Шайба 6 пружинная
Прокладка фланца трубы
7
21100-1303067-00
8450055087
подводящей
стр. 29
110210. ТРУБА ПОДВОДЯЩАЯ ВОДЯНОГО
НАСОСА
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21720-1303055-00
8450101656
Труба подводящая водяного насоса
Кронштейн крепления трубы
2
21720-1303068-00
8450060215
подводящей
3
00001-0011980-73
8450001029
Шайба 8 пружинная коническая
4
00001-0061008-11
8450001030
Гайка м8
5
00001-0009024-21
8450001171
Болт м6х20
6
00001-0005164-70
8450001046
Шайба 6 пружинная
Прокладка фланца трубы
7
21100-1303067-00
8450055087
подводящей
стр. 31

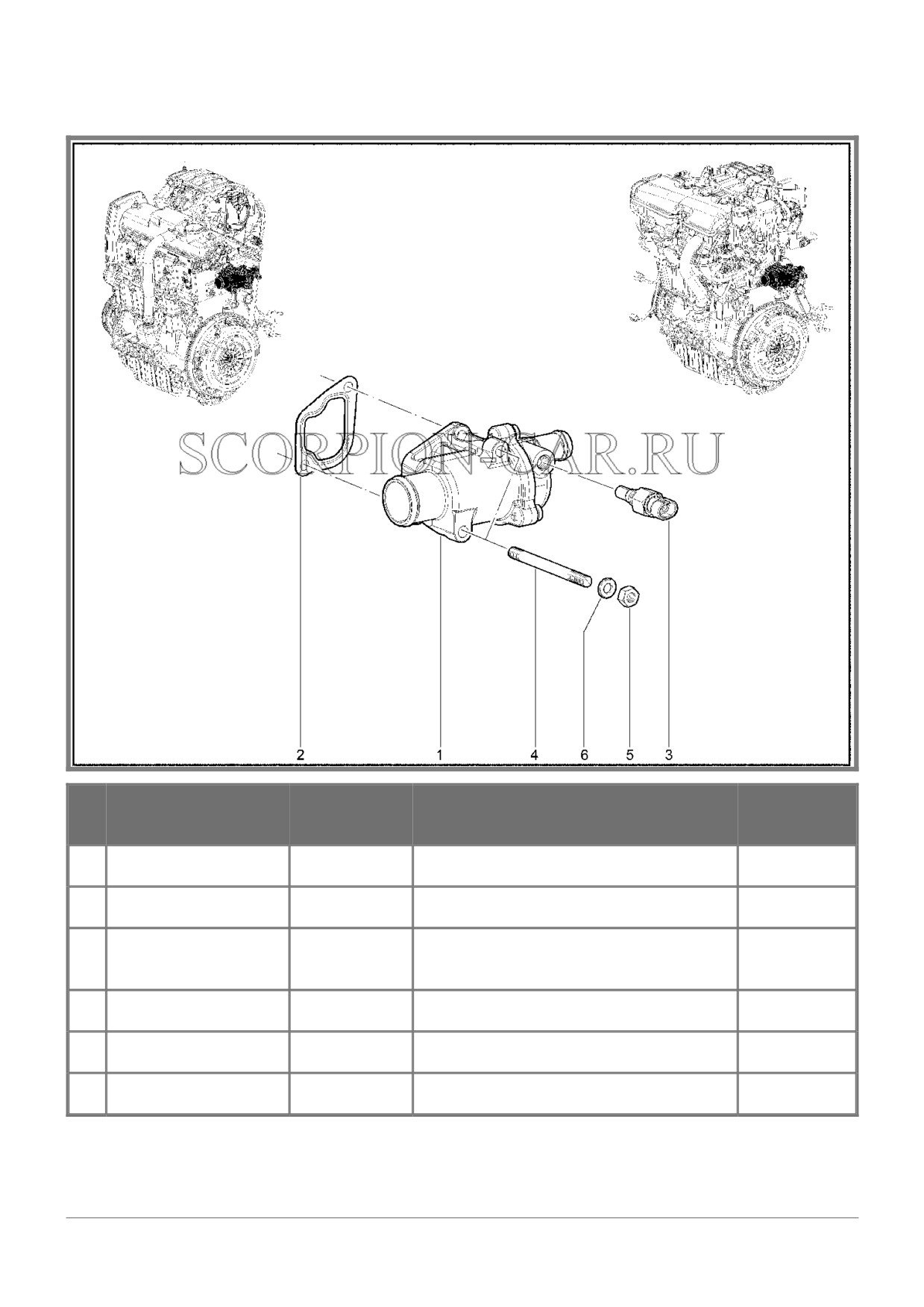

111010. ТЕРМОСТАТ
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21900-1306010-00
8450001028
Термостат в сборе
2
21100-1303017-00
8450001027
Прокладка отводящего патрубка
Датчик температуры охлаждающей
3
21120-3851010-05
8450001064
жидкости
4
00001-0035446-21
8450050189
Шпилька м8х80
5
00001-0061008-11
8450001030
Гайка м8
6
00001-0011980-73
8450001029
Шайба 8 пружинная коническая
стр. 33

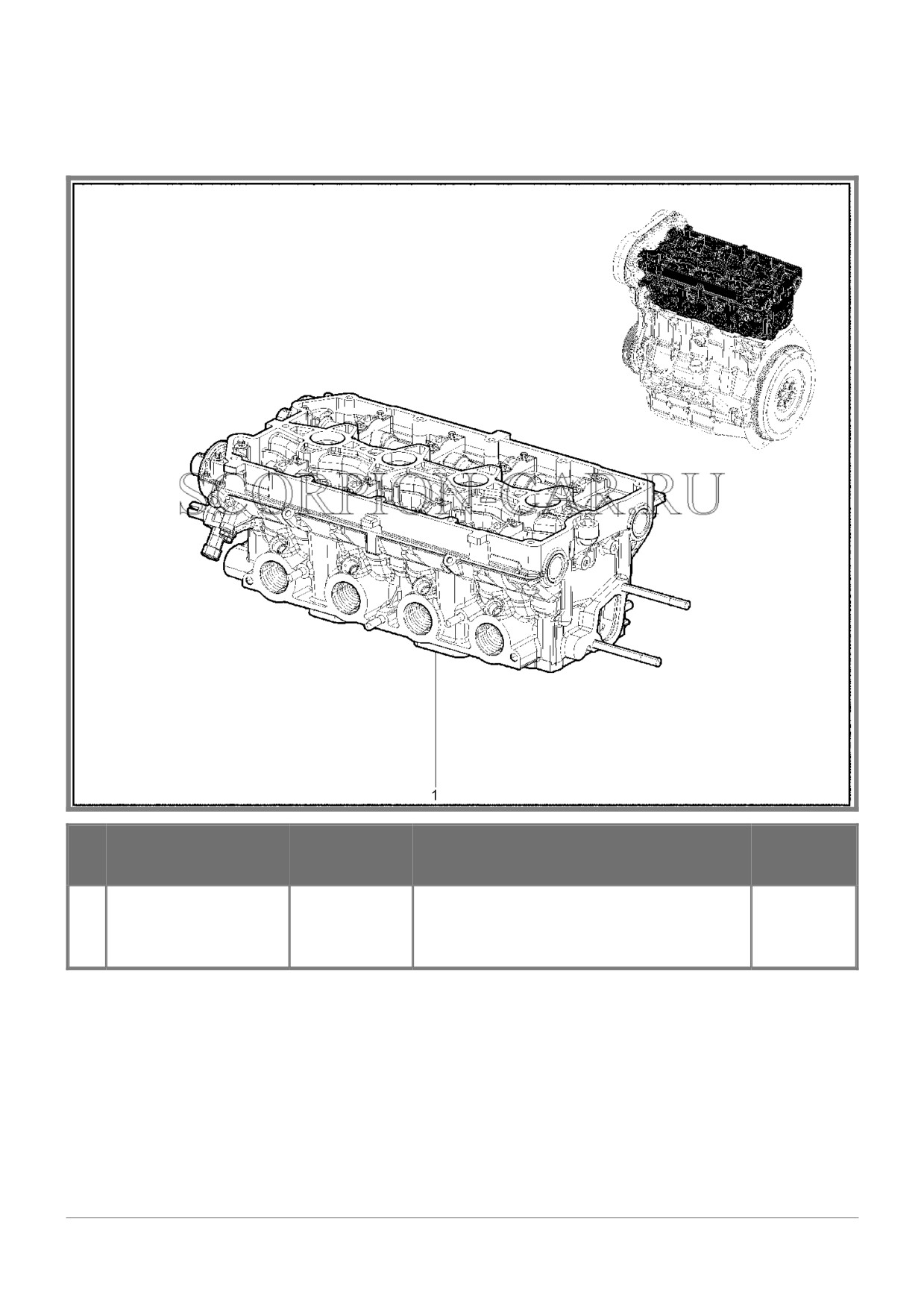

112000. ГОЛОВКА БЛОКА ЦИЛИНДРОВ В
СБОРЕ (8 кл.)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Головка блока цилиндров с
1
11186-1003007-40
8450101527
клапанами,толкателями и валами
распределительными в сборе
стр. 34

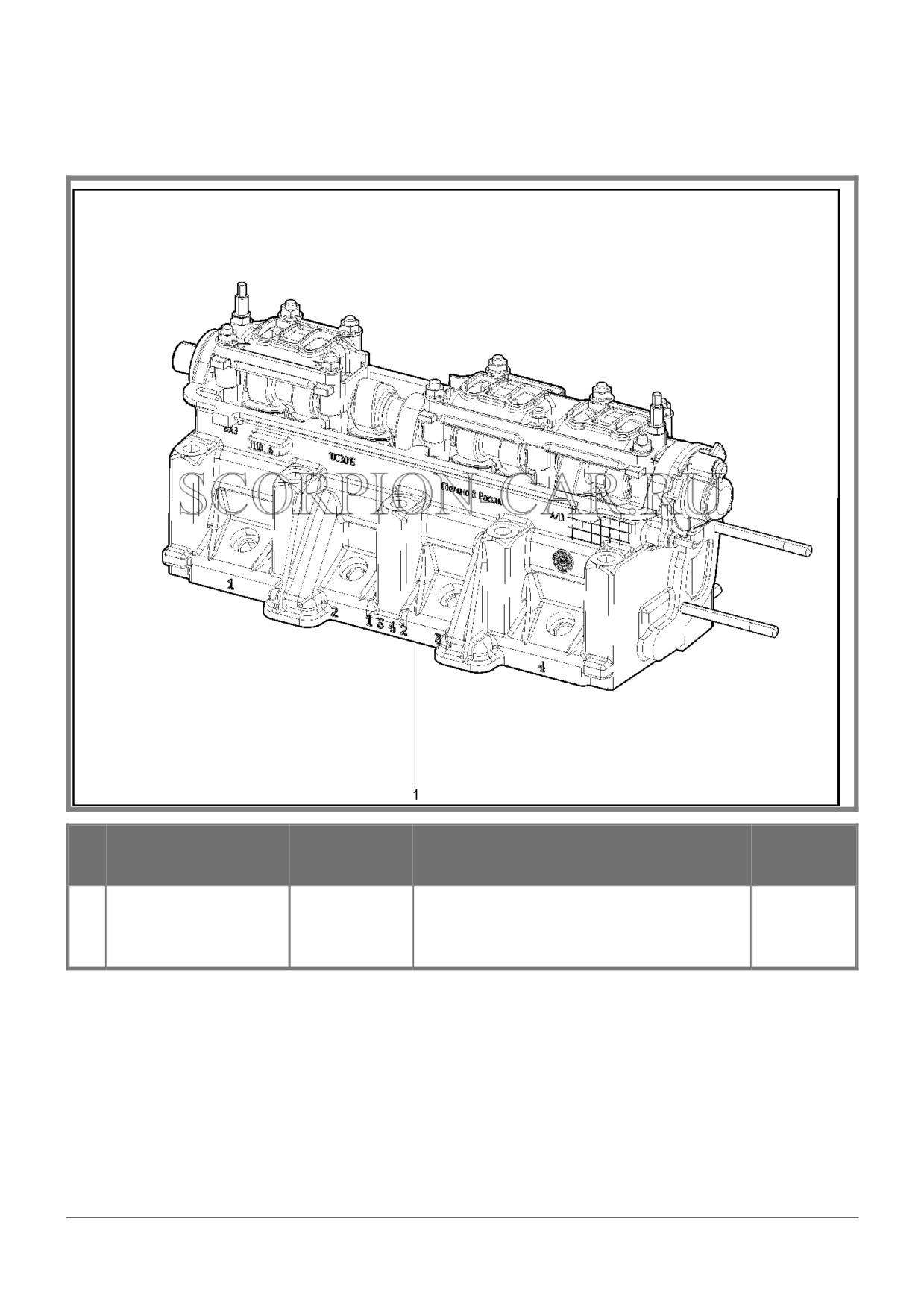

112010. ГОЛОВКА БЛОКА ЦИЛИНДРОВ В
СБОРЕ (16 кл.)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Головка блока цилиндров с
1
21126-1003007-50
8450089082
клапанами,толкателями и валами
распределительными в сборе
стр. 35

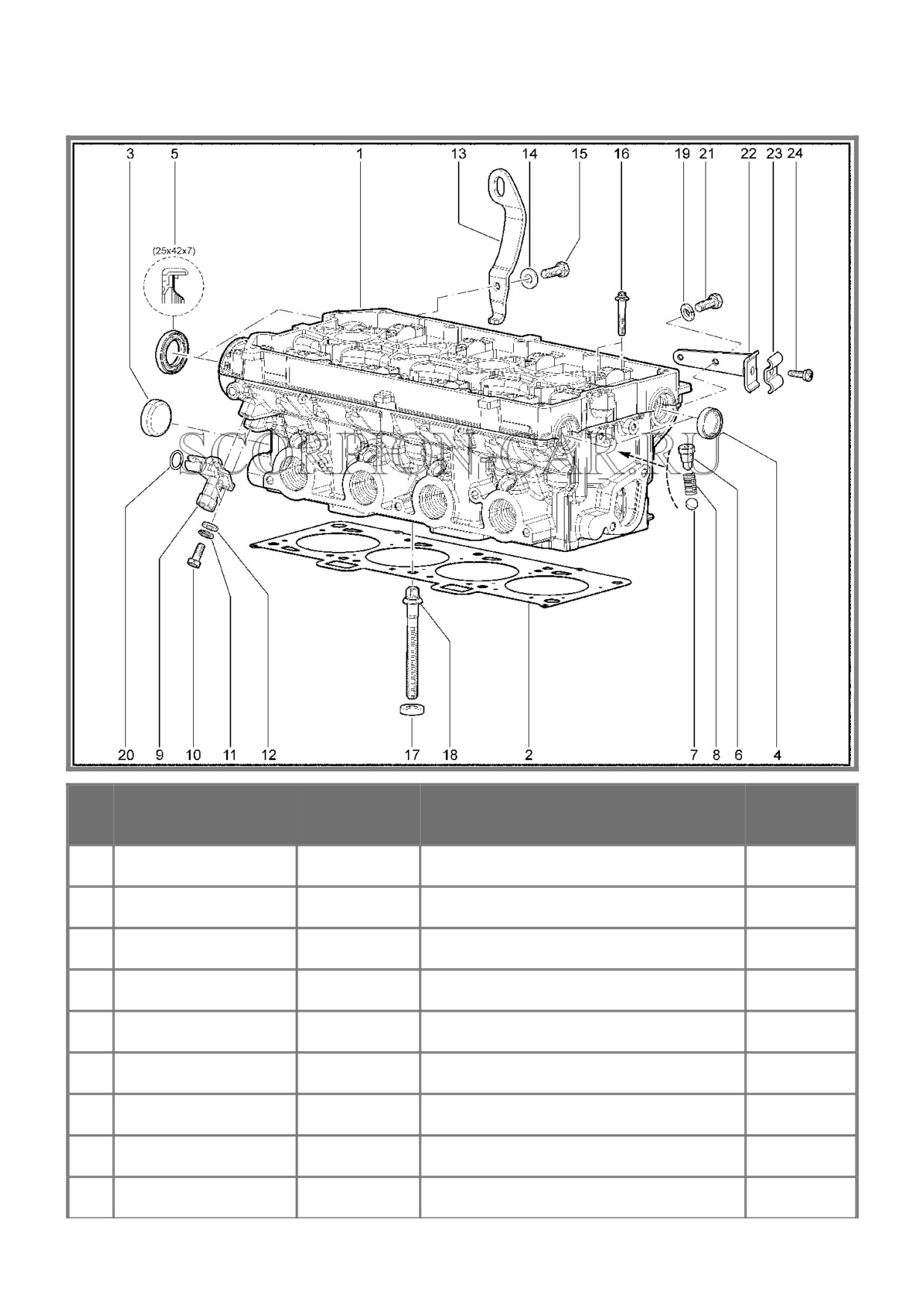

112110. ГОЛОВКА БЛОКА ЦИЛИНДРОВ (8 кл.)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
11186-1003011-20
8450101528
Головка блока цилиндров
2
21116-1003020-00
8450056246
Прокладка головки блока
3
00001-0043282-01
8450050219
Заглушка 10 чашечная
4
00001-0043291-01
8450050223
Заглушка 30 чашечная
5
21110-1003288-00
8450075099
Заглушка
5
21110-1003288-01
8450055997
Заглушка
6
21080-1003284-10
8450053785
Кольцо уплотнительное
7
21110-1003284-00
8450055995
Кольцо уплотнительное
8
21110-1003286-00
8450055996
Болт м6х40
стр. 36
9
21900-1003287-00
8450060648
Шпилька м6х28
10
00001-0035410-21
8450050174
Шпилька м6х18
11
00001-0011977-73
8450006033
Шайба 6 пружинная коническая
12
00001-0007259-11
8450050048
Гайка m 6
13
21080-1006038-00
8450053799
Шпилька
14
21010-1003017-00
8450001023
Втулка установочная
15
00001-0035441-21
8450050185
Шпилька м8х55
Болт крепления головки блока
16
21116-1003271-00
8450056247
цилиндров
17
21080-1003265-00
8450074525
Шайба
18
21100-1005040-00
8450055030
Сальник коленчатого вала
19
21110-1001074-10
8450055993
Рым
20
21114-1008043-00
8450056231
Экран датчика давления масла
21
00001-0061008-11
8450001030
Гайка м8
Гайка крепления планки
22
21100-3701686-00
8450001058
генератора

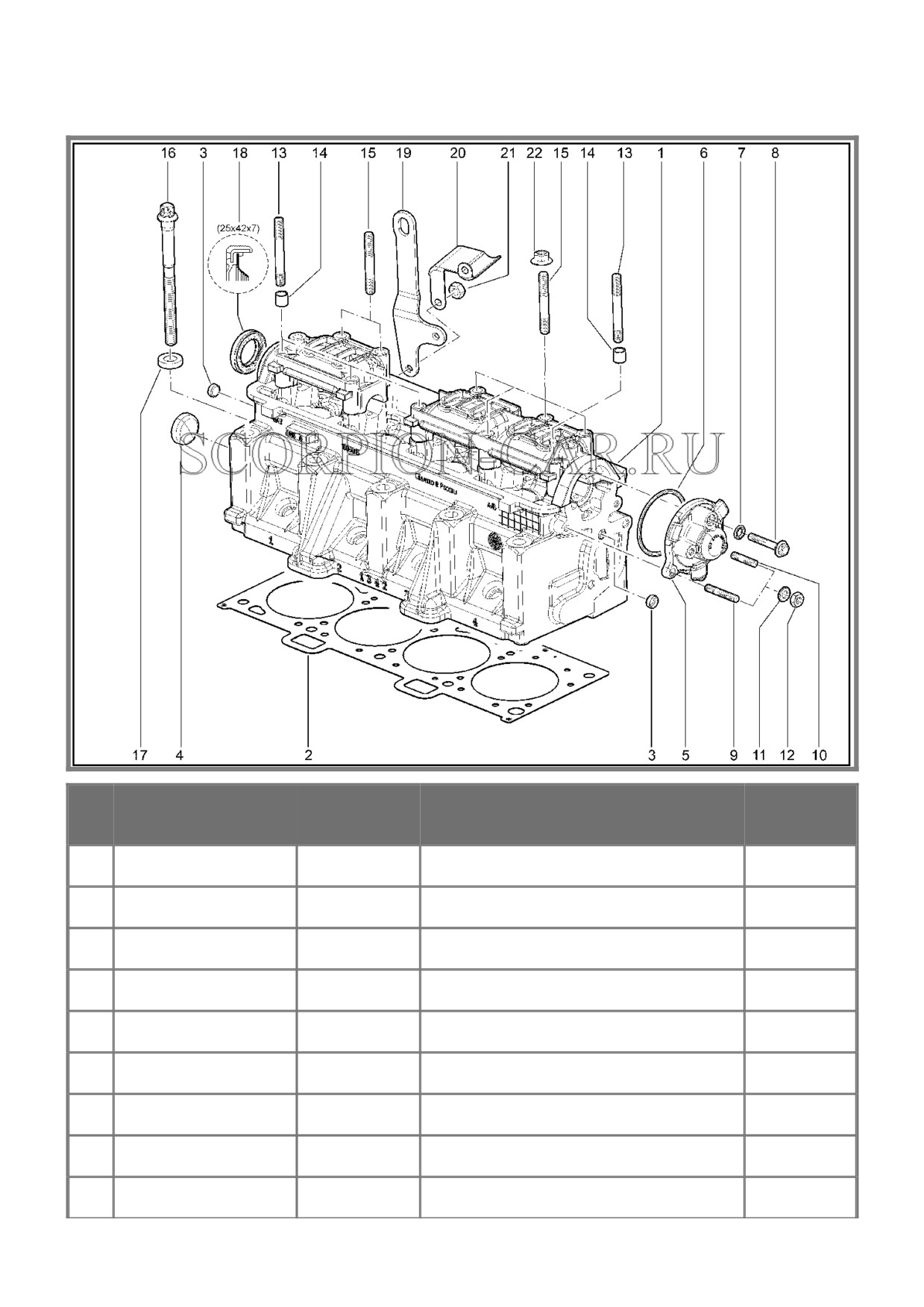

стр. 37
112210. ГОЛОВКА БЛОКА ЦИЛИНДРОВ (16 кл.)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21126-1003011-10
8450021797
Головка блока цилиндров
2
21126-1003020-00
8450056621
Прокладка головки цилиндров
3
00001-0043292-01
8450050224
Заглушка 36
4
21120-1003290-01
8450078116
Заглушка
5
21100-1005040-00
8450055030
Сальник коленчатого вала
6
21120-1003346-00
8450075113
Втулка направляющая
7
21120-1003349-00
8450056314
Шарик
8
21120-1003348-00
8450056313
Пружина нажимная
8
21120-1003348-01
8450077895
Пружина
стр. 38
9
21120-3706040-00
8450056461
Датчик фаз
9
21120-3706040-01
8450056462
Датчик фаз
9
21120-3706040-04
8450056463
Даtчиk фаз
10
00001-0009022-21
8450001158
Болт м6 табл. 10312
11
00001-0005164-70
8450001046
Шайба 6 пружинная
12
00001-0005194-01
8450001254
Шайба 6 табл.10172
13
21127-1001074-00
8450056659
Рым
14
00001-0005166-70
8450001088
Шайба 8 пружинная
15
00001-0060436-21
8450006078
Болт м8х25
16
21120-1006086-10
8450056324
Болт м10х1,25х53
Шайба крепления головки
17
21120-1003265-00
8450075112
цилиндров
18
21120-1003271-01
8450056309
Болт крепления головки цилиндров
18
21120-1003271-02
8450078730
Болт крепления головки цилиндров
19
00001-0005164-70
8450001046
Шайба 6 пружинная
20
21120-1006250-00
8450056331
Кольцо уплотнительное
21
00001-0009021-21
8450001047
Болт м6х14
22
21120-1104092-00
8450056374
Кронштейн топливопроводов
23
21214-1104116-00
8450057957
Зажим
24
21214-1104136-00
8450057960
Винт зажима
стр. 39

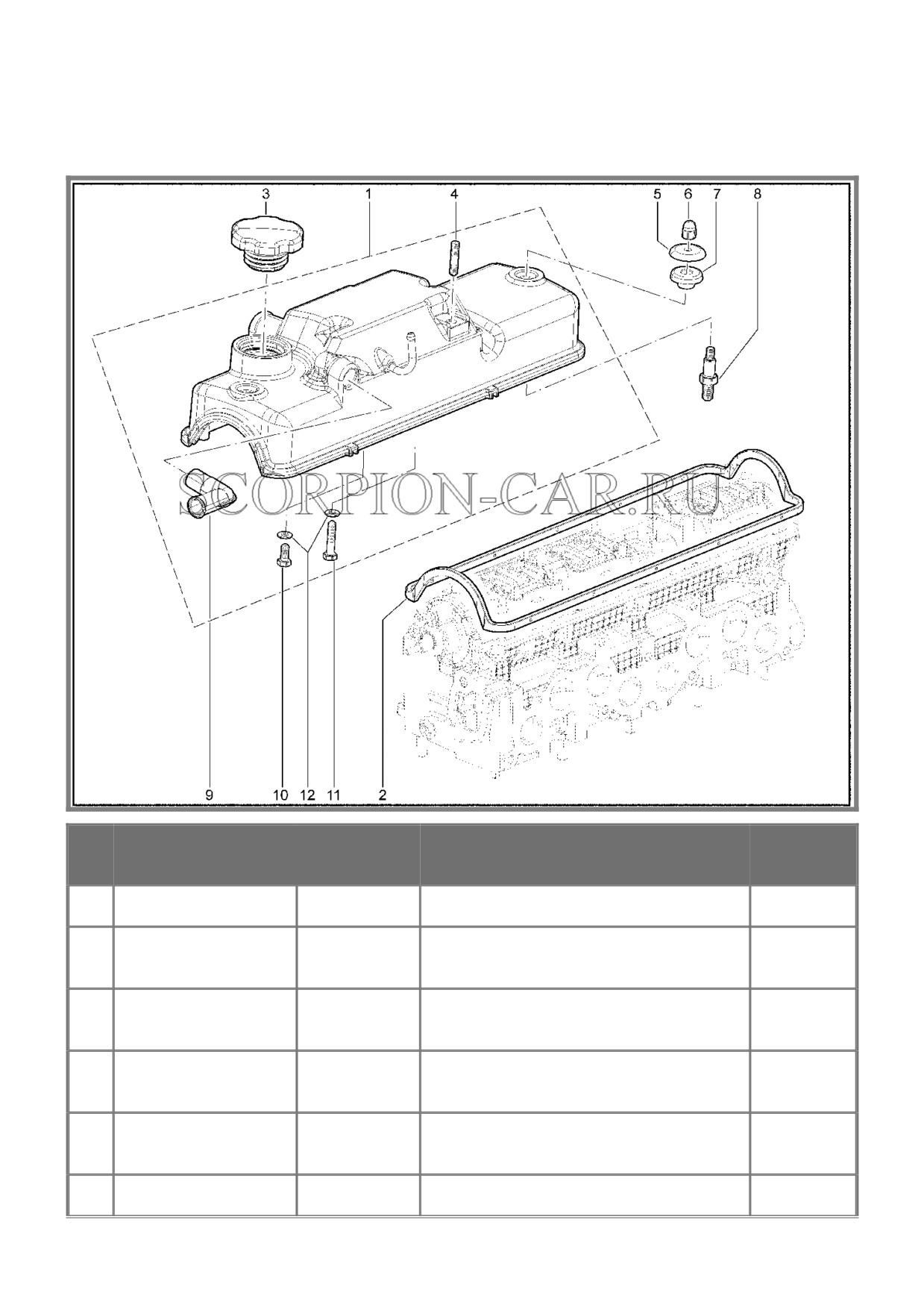

113010. КРЫШКА ГОЛОВКИ ЦИЛИНДРОВ (8
кл.)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21114-1003260-00
8450075102
Крышка головки блока цилиндров
Прокладка крышки головки блока
2
21080-1003270-10
8450053780
цилиндров
Прокладка крышки головки блока
2
21080-1003270-11
8450075046
цилиндров
Крышка маслоналивной горловины
3
11190-1009146-10
8450051883
в сборе
Крышка маслоналивной горловины
3
11190-1009146-11
8450051884
в сборе
4
00001-0035410-21
8450050174
Шпилька м6х18
стр. 40
Шайба крепления крышки головки
5
21080-1003278-01
8450074526
блока цилиндров
6
21080-1003298-00
8450053786
Гайка крепления петли двери задка
7
21080-1003277-01
8450053783
Втулка
7
21080-1003277-02
8450075047
Втулка
Шпилька крепления крышки
8
21080-1003274-00
8450053782
головки блока цилиндров
9
21110-1014278-10
8450075101
Штуцер верхний
10
00001-0009021-21
8450001047
Болт м6х14
11
00001-0009028-21
8450001556
Болт м6х30
12
00001-0011977-73
8450006033
Шайба 6 пружинная коническая
стр. 41

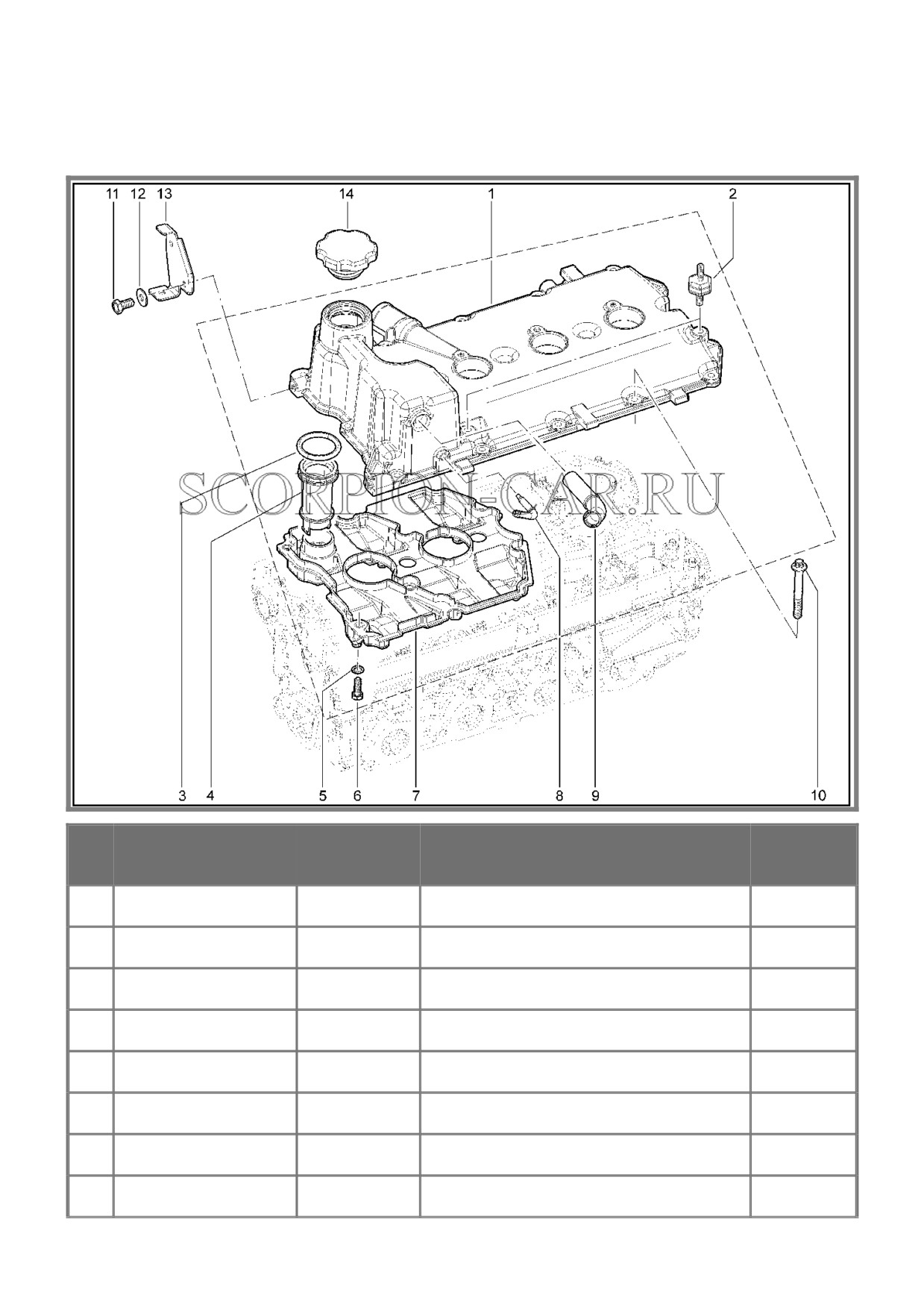

113110. КРЫШКА ГОЛОВКИ ЦИЛИНДРОВ (16
кл.)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21124-1003260-20
8450101659
Крышка головки блока цилиндров
2
21120-1008104-00
8450056348
Опора ресивера
2
21120-1008104-01
8450056349
Опора ресивера
3
21124-1014166-00
8450056616
Уплотнитель маслоотражателя
4
21124-1014164-00
8450056615
Маслоотражатель сепаратора
5
00001-0026052-71
8450001903
Шайба 5 табл.10190
6
00001-0009778-21
8450006010
Болт м5х16 табл.10312
7
21174-1014231-00
8450075573
Сепаратор в сборе
стр. 42
8
21120-1003326-10
8450056312
Болт
9
00001-0009020-21
8450001555
Болт м6х12
10
00001-0026444-01
8450001159
Шайба 6 табл.10172
Кронштейн крепления жгута
11
11184-3724586-00
8450051811
проводов
Крышка маслоналивной горловины
12
11190-1009146-10
8450051883
в сборе
Крышка маслоналивной горловины
12
11190-1009146-11
8450051884
в сборе
стр. 43
113120. КРЫШКА ГОЛОВКИ ЦИЛИНДРОВ (16
кл.)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21127-1003260-00
8450075150
Крышка головки цилиндров в сборе
2
21120-1008104-00
8450056348
Опора ресивера
2
21120-1008104-01
8450056349
Опора ресивера
3
21124-1014166-00
8450056616
Уплотнитель маслоотражателя
4
21124-1014164-00
8450056615
Маслоотражатель сепаратора
5
00001-0026052-71
8450001903
Шайба 5 табл.10190
6
00001-0009778-21
8450006010
Болт м5х16 табл.10312
7
21120-1014231-10
8450056367
Сепаратор в сборе
стр. 44
8
21127-1014209-00
8450056663
Трубка крышки головки цилиндр.
Трубка отводящая вентиляции
9
21127-1014174-00
8450056662
картера
10
21120-1003326-10
8450056312
Болт
11
00001-0009020-21
8450001555
Болт м6х12
12
00001-0026444-01
8450001159
Шайба 6 табл.10172
Кронштейн крепления жгута
13
21127-3724586-00
8450056674
проводов
Крышка маслоналивной горловины в
14
11190-1009146-10
8450051883
сборе
Крышка маслоналивной горловины в
14
11190-1009146-11
8450051884
сборе
стр. 45

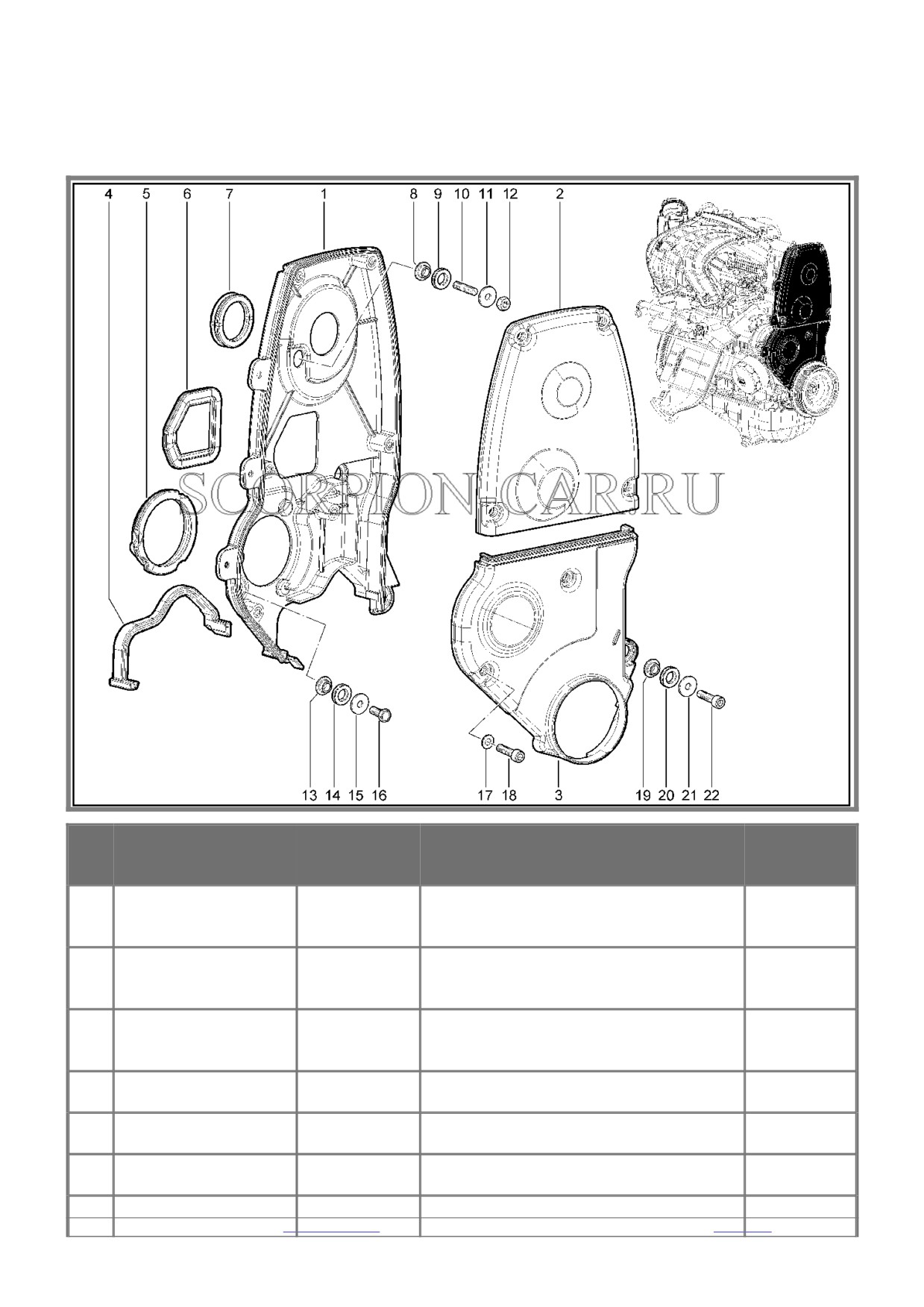

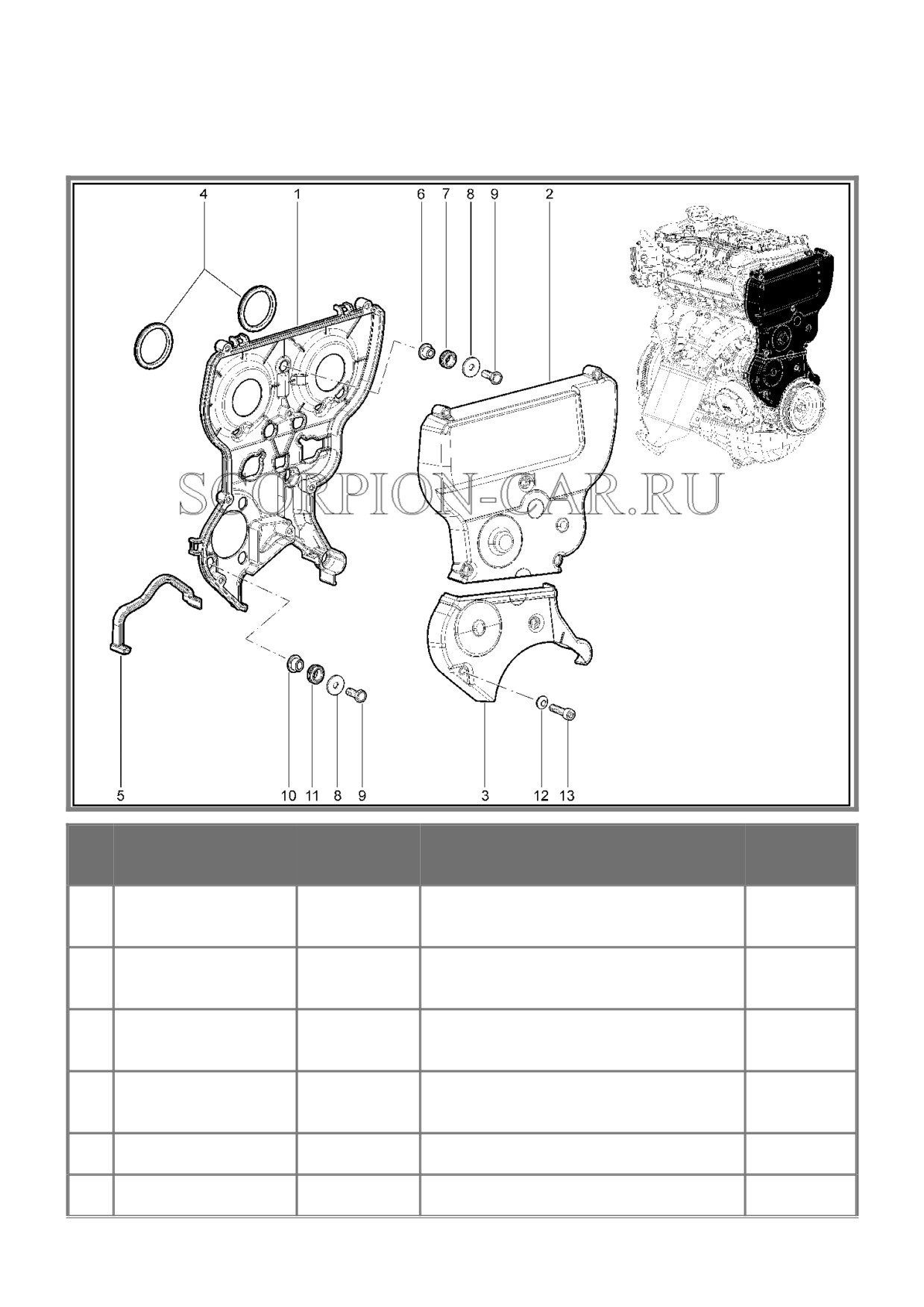

113210. КРЫШКА ЗАЩИТНАЯ РЕМНЯ ГРМ (8
кл.)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Крышка защитная зубчатого ремня
1
21116-1006209-01
8450056258
задняя
Крышка защитная зубчатого ремня
2
21116-1006226-01
8450056263
передняя верхняя
Крышка защитная зубчатого ремня
3
21116-1006218-01
8450056261
передняя нижняя
4
11183-1006322-00
8450051749
Уплотнитель
5
21116-1006324-00
8450056265
Уплотнитель
6
21116-1006326-00
8450056266
Уплотнитель
7
21116-1006216-00
8450056259
Кольцо уплотнительное
Каталог предоставлен сайтом scorpion-car.ru. При размещении каталога ссылка на страницу загрузки
стр. 46
8
21116-1006160-00
8450075110
Втулка
9
21116-1006148-00
8450056256
Втулка
10
00001-0015003-21
8450050081
Шпилька м6х18
11
00001-0026437-01
8450001123
Шайба 6х18
12
00001-0058962-11
8450001091
Гайка м6
13
21116-1006160-00
8450075110
Втулка
14
21116-1006148-00
8450056256
Втулка
15
00001-0026437-01
8450001123
Шайба 6х18
16
00001-0009022-21
8450001158
Болт м6 табл. 10312
17
00001-0011977-73
8450006033
Шайба 6 пружинная коническая
Винт крепления катушки
18
21080-1003286-00
8450001332
зажигания
19
21116-1006160-00
8450075110
Втулка
20
21116-1006148-00
8450056256
Втулка
21
00001-0026437-01
8450001123
Шайба 6х18
Винт крепления катушки
22
21080-1003286-00
8450001332
зажигания
стр. 47
113310. КРЫШКА ЗАЩИТНАЯ РЕМНЯ ГРМ (16
кл.)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Крышка защитная зубчатого ремня
1
21124-1006209-00
8450056609
задняя
Крышка защитная зубчатого ремня
1
21124-1006209-20
8450105178
задняя
Крышка защитная зубчатого ремня
2
21124-1006226-00
8450056611
передняя верхняя
Крышка защитная зубчатого ремня
3
21124-1006218-00
8450056610
передняя нижняя
4
21120-1006216-00
8450056330
Кольцо уплотнительное
5
11183-1006322-00
8450051749
Уплотнитель
стр. 48
6
21120-1006162-00
8450101652
Втулка
7
21120-1006148-00
8450056329
Втулка
8
00001-0026437-01
8450001123
Шайба 6х18
9
00001-0009024-21
8450001171
Болт м6х20
10
21124-1006162-00
8450101653
Втулка
11
21124-1006148-00
8450056608
Втулка
12
00001-0011977-73
8450006033
Шайба 6 пружинная коническая
13
21110-1144026-10
8450056017
Винт
стр. 49
114010. ПРИВОД ГРМ (8 кл.)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21116-1006040-00
8450056255
Ремень зубчатый
2
21116-1006020-00
8450056254
Шкив вала распределительного
Натяжитель автоматический
3
21116-1006238-00
8450056264
зубчатого ремня
4
21080-1005017-00
8450075048
Шпонка шкива
5
21080-1006021-00
8450075052
Шайба
6
00001-0026468-01
8450001018
Шайба 10 табл.10172
7
21120-1001371-00
8450056301
Болт м10
8
21010-1005127-00
8450052194
Болт
стр. 50
Комплект ремня зубчатого (для
9
21116-1006040-86
8450106637
запчастей)
стр. 51
114110. ПРИВОД ГРМ (16 кл.)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
Шкив вала распределительного
1
21126-1006031-00
8450056632
выпускной
Шкив вала распределительного
2
21126-1006019-00
8450056631
впускной
3
21126-1006040-00
8450056633
Ремень зубчатый
Натяжитель автоматический
4
21126-1006238-00
8450056636
зубчатого ремня
5
21126-1006135-00
8450056634
Ролик опорный
6
21080-1005017-00
8450075048
Шпонка шкива
7
21120-1001371-00
8450056301
Болт м10
стр. 52
8
21080-1006021-00
8450075052
Шайба
9
21120-1006058-00
8450056323
Болт крепления шкива
Комплект ремня зубчатого (для
10
21126-1006040-86
8450106638
запчастей)
стр. 53

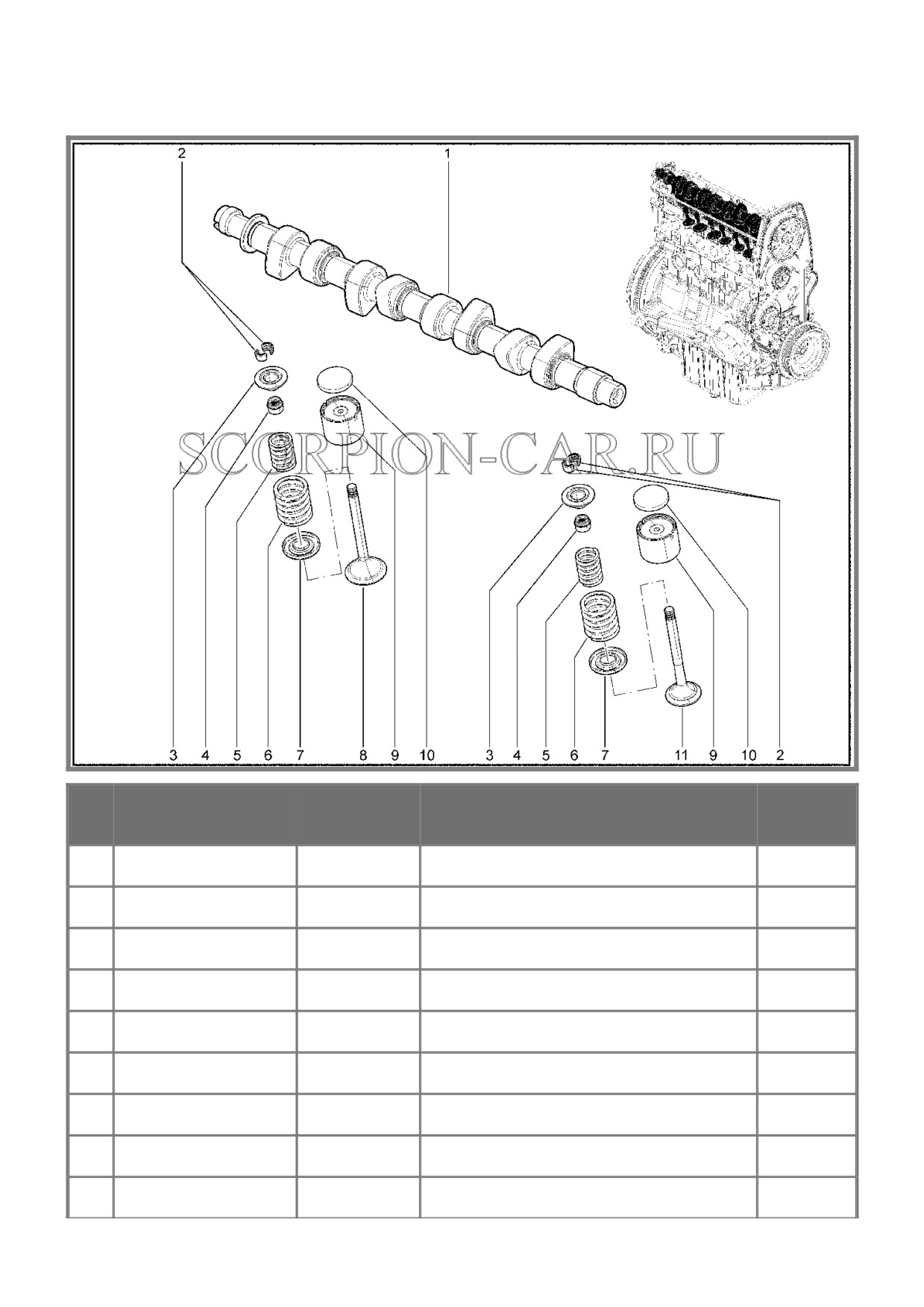

114210. РАСПРЕДВАЛЫ, КЛАПАНЫ (8 кл.)
Номер
№ Каталожный номер Доп. номер
Наименование
замены
1
21110-1006015-10
8450075100
Вал распределительный
2
21080-1007028-00
8450075057
Сухарь клапана
3
21080-1007025-00
8450075055
Тарелка пружины
4
21080-1007026-02
8450053817
Колпачок маслоотражательный
5
21080-1007021-00
8450053815
Пружина клапана внутренняя
5
21080-1007021-01
8450077825
Пружина клапана внутренняя
6
21080-1007020-00
8450053814
Пружина клапана наружная
6
21080-1007020-01
8450077824
Пружина клапана наружная
7
21080-1007022-00
8450053816
Шайба опорная
стр. 54
8
21080-1007010-01
8450053811
Клапан впускной
9
21080-1007055-00
8450075058
Толкатель
10
21080-1007056-00
8450075059
Шайба регулировочная
3,00мм
10
21080-1007056-10
8450075060
Шайба регулировочная
3,05мм
10
21080-1007056-11
8450075061
Шайба регулировочная
3,10мм
10
21080-1007056-12
8450075062
Шайба регулировочная
3,15мм
10
21080-1007056-13
8450075063
Шайба регулировочная
3,25мм
10
21080-1007056-15
8450075065
Шайба регулировочная
3,30мм
10
21080-1007056-16
8450075066
Шайба регулировочная
3,35мм
10
21080-1007056-18
8450075067
Шайба регулировочная
3,40мм
10
21080-1007056-20
8450075068
Шайба регулировочная
3,45мм
10
21080-1007056-22
8450075069
Шайба регулировочная
3,50мм
10
21080-1007056-24
8450075070
Шайба регулировочная
3,55мм
10
21080-1007056-26
8450075071
Шайба регулировочная
3,60мм
10
21080-1007056-28
8450075072
Шайба регулировочная
3,65мм
10
21080-1007056-30
8450075073
Шайба регулировочная
3,70мм
10
21080-1007056-32
8450075074
Шайба регулировочная
3,75мм
10
21080-1007056-34
8450075075
Шайба регулировочная
3,80мм
10
21080-1007056-36
8450075076
Шайба регулировочная
3,85мм
10
21080-1007056-38
8450075077
Шайба регулировочная
3,90мм
10
21080-1007056-40
8450075078
Шайба регулировочная
3,95мм
10
21080-1007056-42
8450075079
Шайба регулировочная
4,00мм
10
21080-1007056-44
8450075080
Шайба регулировочная
4,05мм
10
21080-1007056-46
8450075081
Шайба регулировочная
4,10мм
10
21080-1007056-48
8450075082
Шайба регулировочная
4,15мм
10
21080-1007056-50
8450075083
Шайба регулировочная
4,20мм
10
21080-1007056-52
8450075084
Шайба регулировочная
4,25мм
10
21080-1007056-54
8450075085
Шайба регулировочная
4,30мм
Каталог предоставлен сайтом scorpion-car.ru. При размещении каталога ссылка на страницу загрузки
стр. 55
10
21080-1007056-56
8450075086
Шайба регулировочная 4,35мм
10
21080-1007056-58
8450075087
Шайба регулировочная 4,40мм
10
21080-1007056-60
8450075088
Шайба регулировочная 4,45мм
10
21080-1007056-62
8450075089
Шайба регулировочная 4,50мм
11
21080-1007012-03
8450053813
Клапан выпускной
стр. 56
содержание .. 1 2 3 ..
