ДИЗЕЛЬ-ГЕНЕРАТОР 21-26ДГ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ЧАСТЬ 2 АЛЬБОМ ИЛЛЮСТРАЦИЙ 21-26ДГ.74РЭ1
2005 г.

Содержание

Страница

Содержание....................................................................................................................3

Рисунок 1 - Поперечный разрез дизель-генератора.............................................5

Рисунок 2 - Продольный разрез дизель-генератора.............................................7

Рисунок 3 - Рама дизель-генератора.......................................................................9

Рисунок 4 - Блок цилиндров....................................................................................12

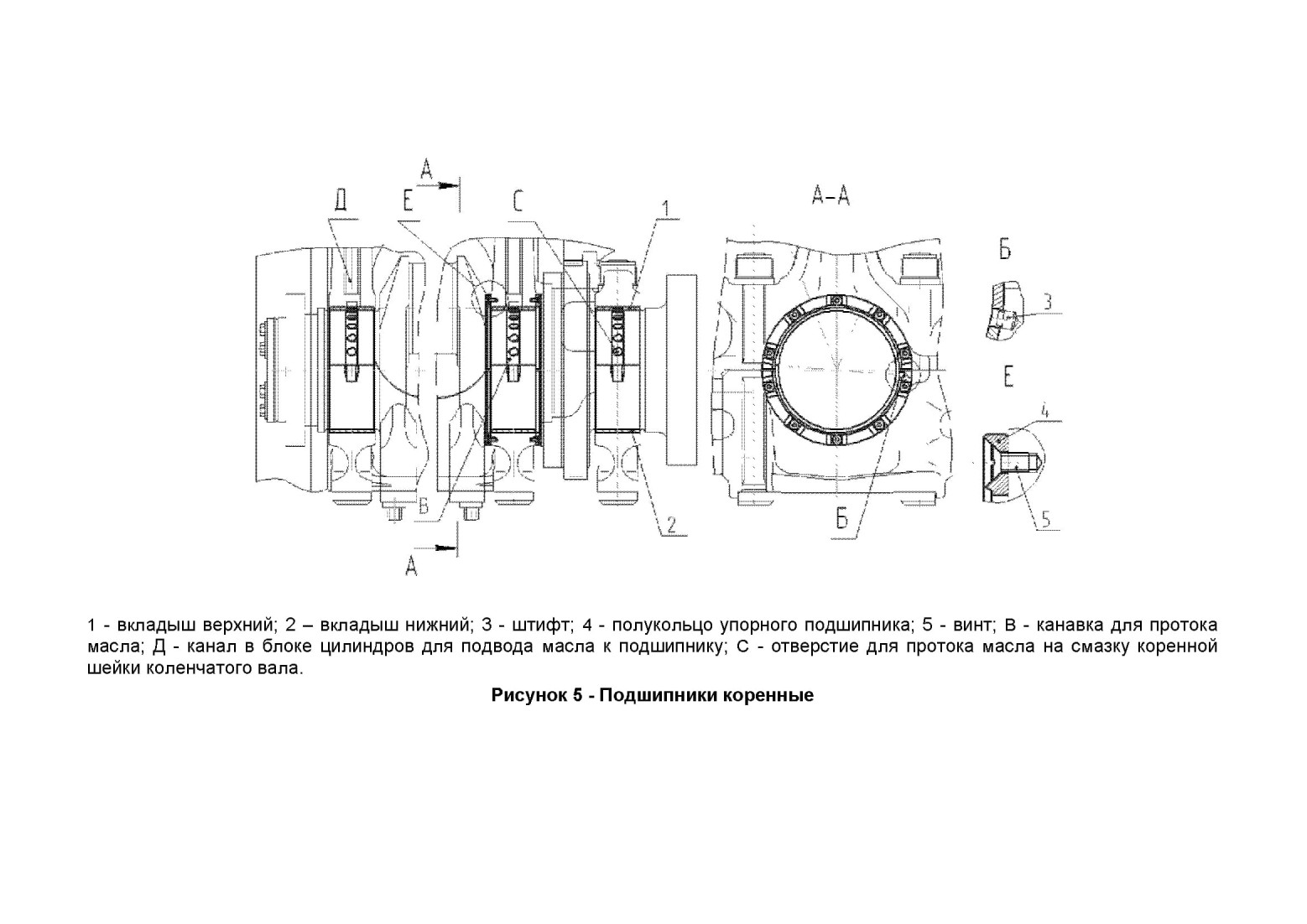

Рисунок 5 - Подшипники коренные........................................................................13

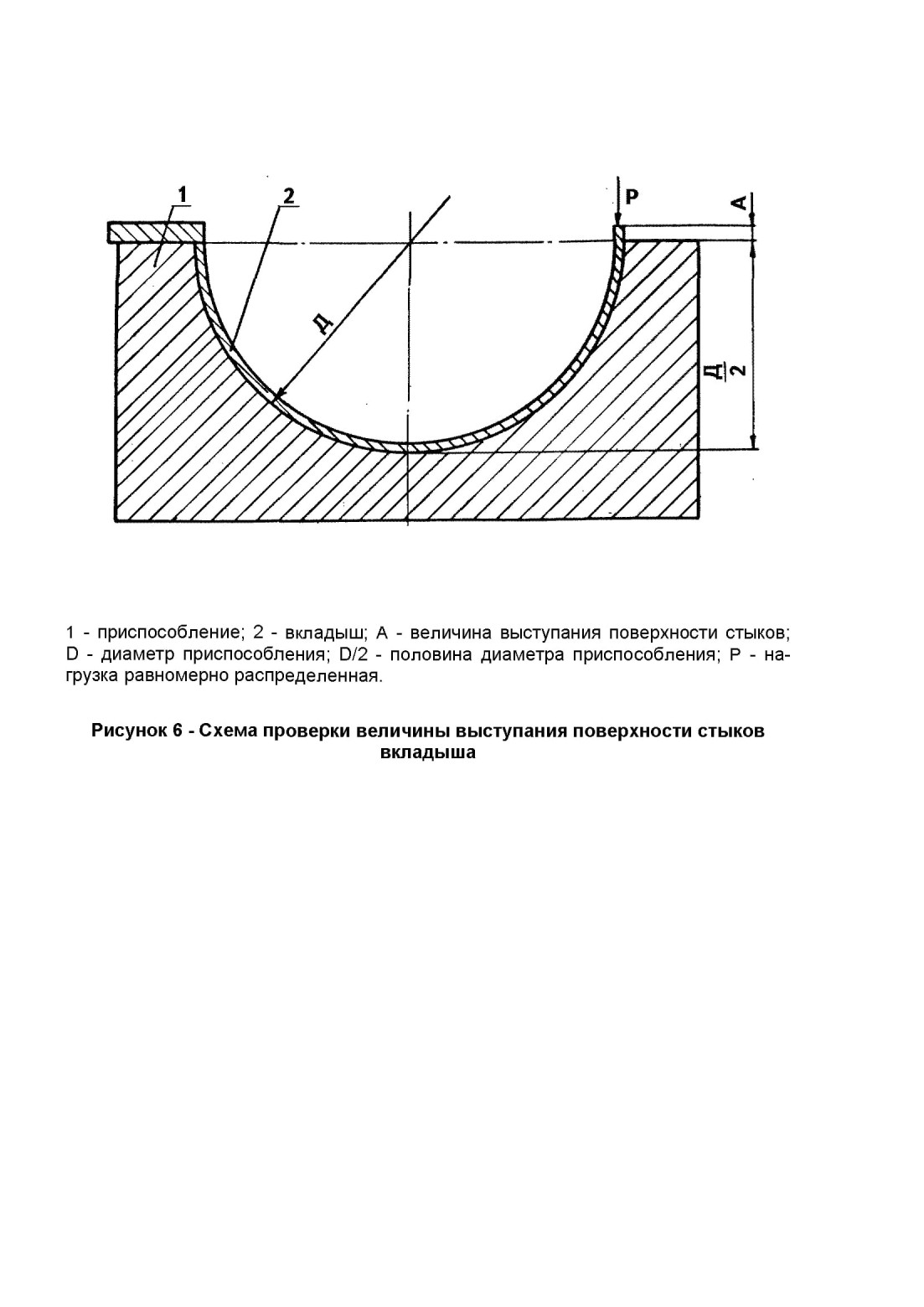

Рисунок 6 - Схема проверки величины выступания поверхности стыков

вкладыша..............................................................................................14

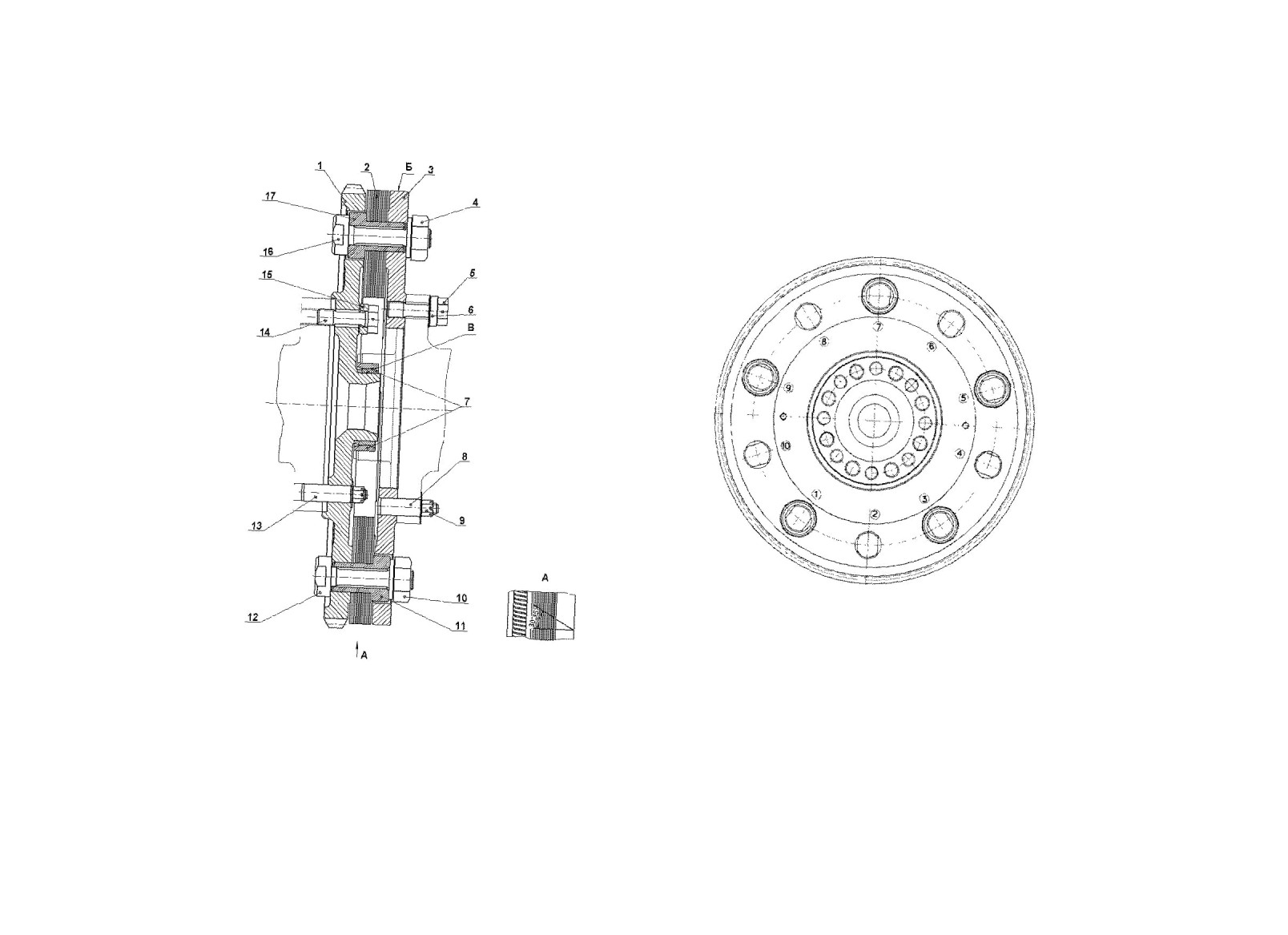

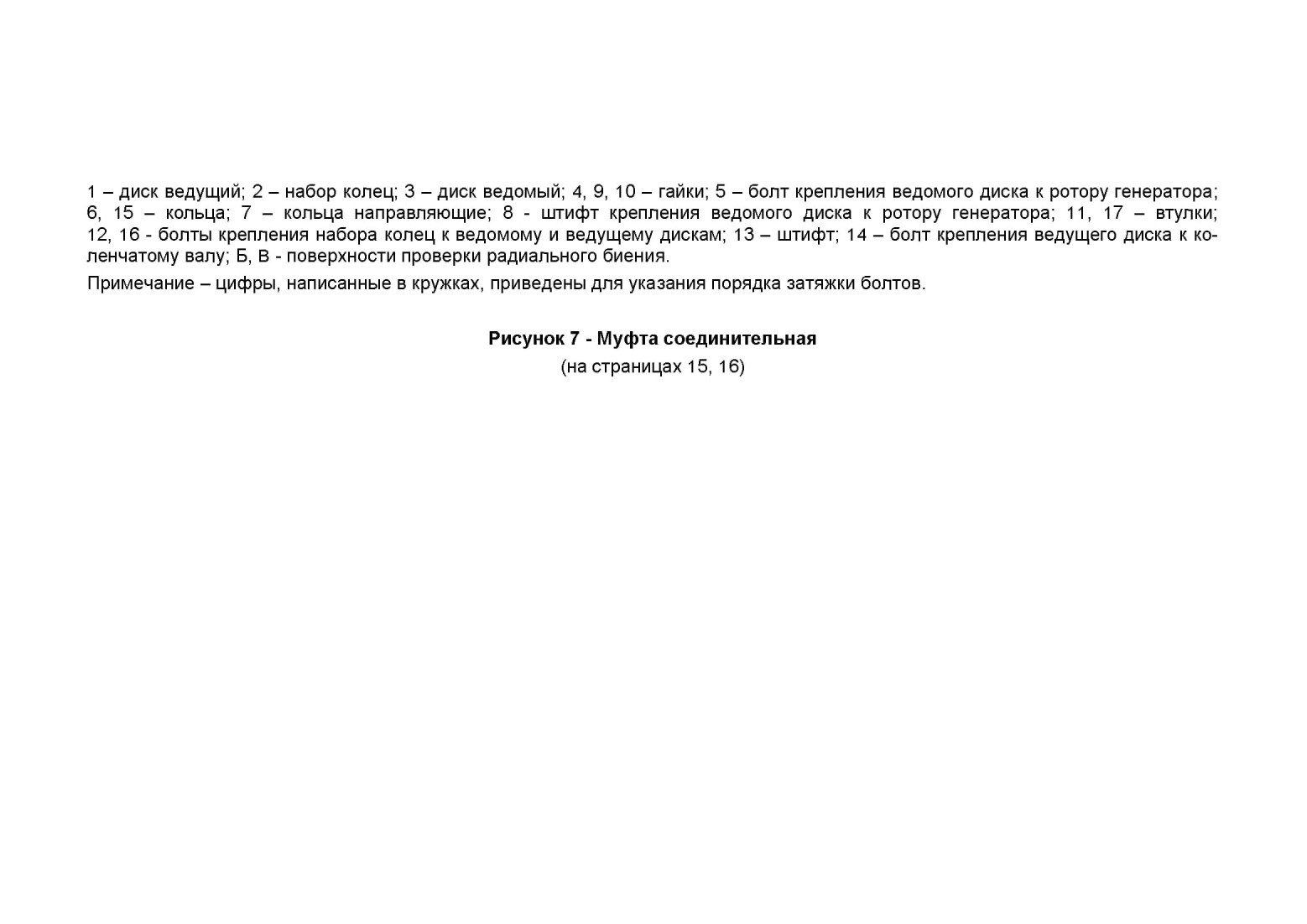

Рисунок 7 - Муфта соединительная.......................................................................16

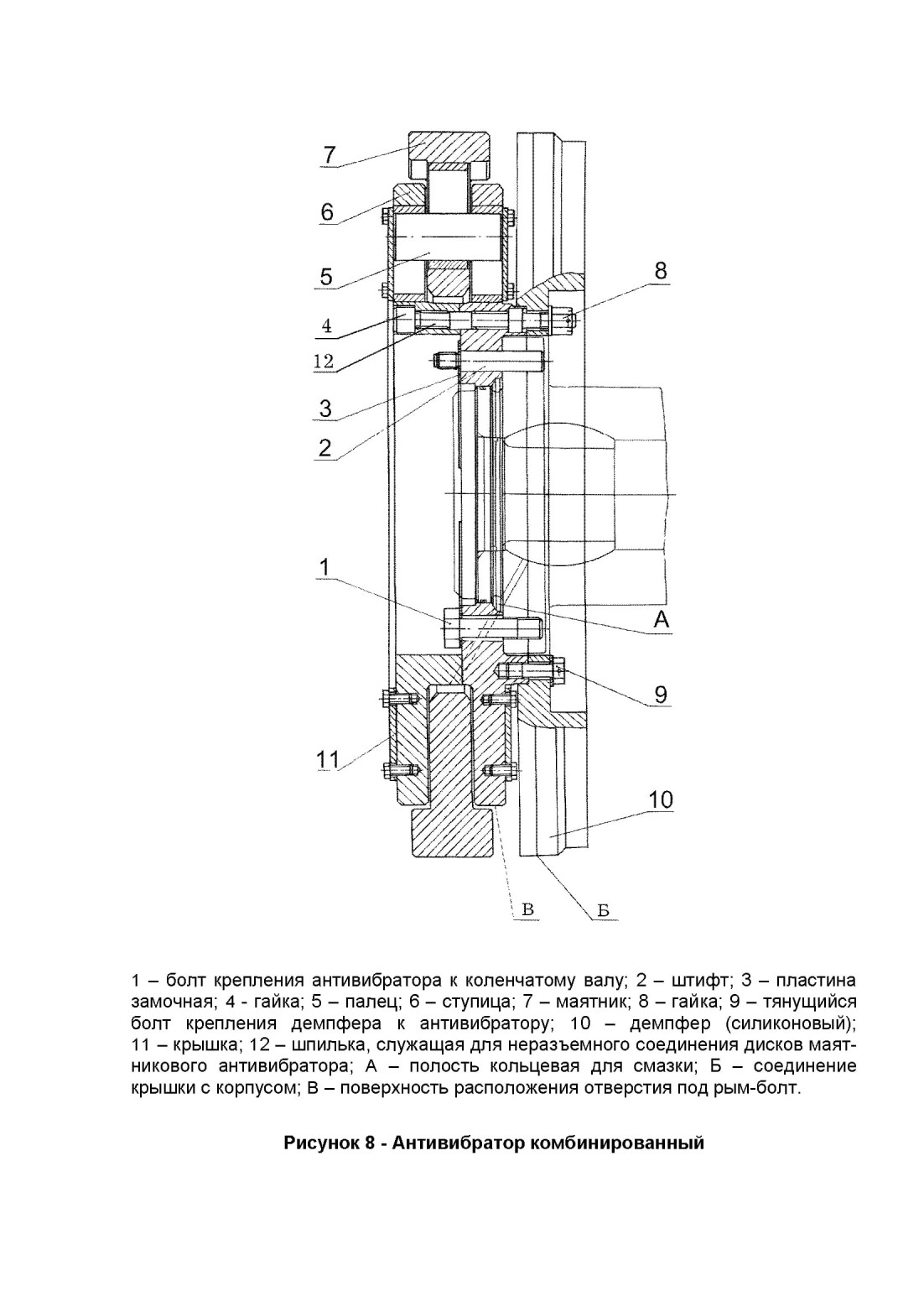

Рисунок 8 - Антивибратор комбинированный.......................................................17

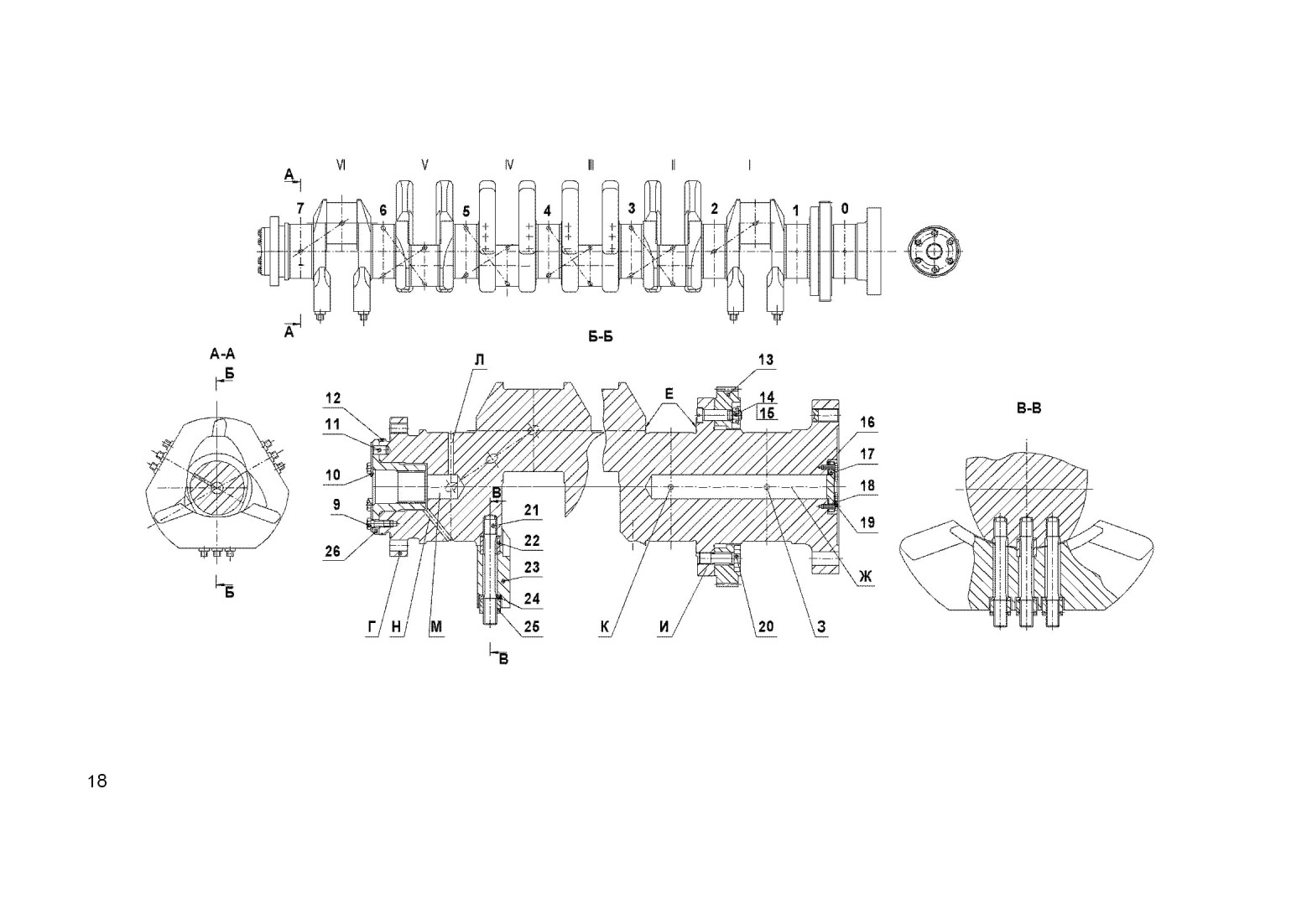

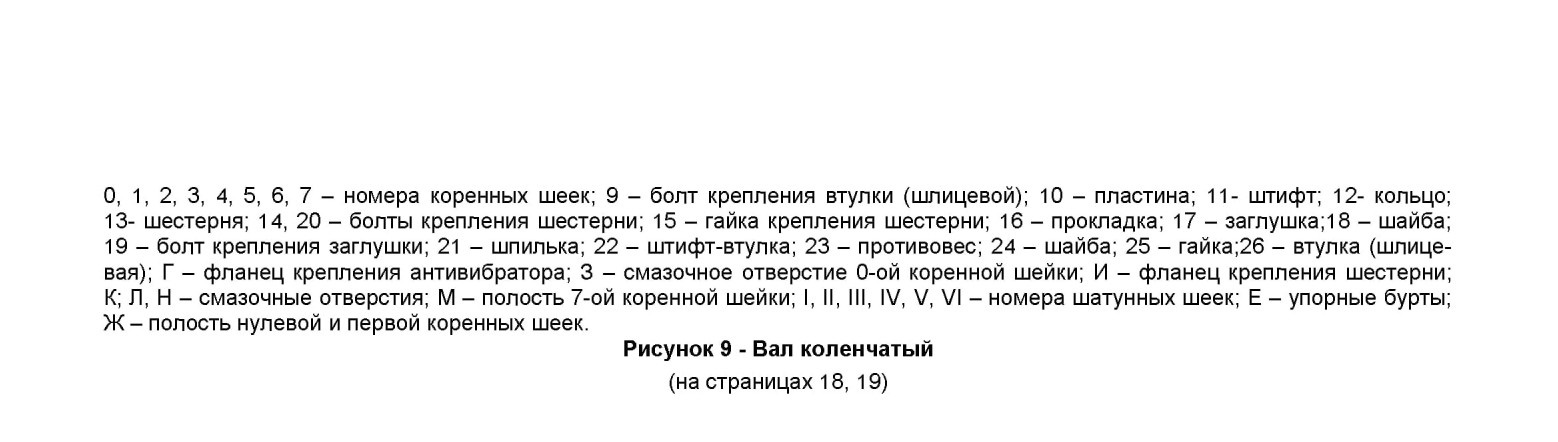

Рисунок 9 - Вал коленчатый...................................................................................19

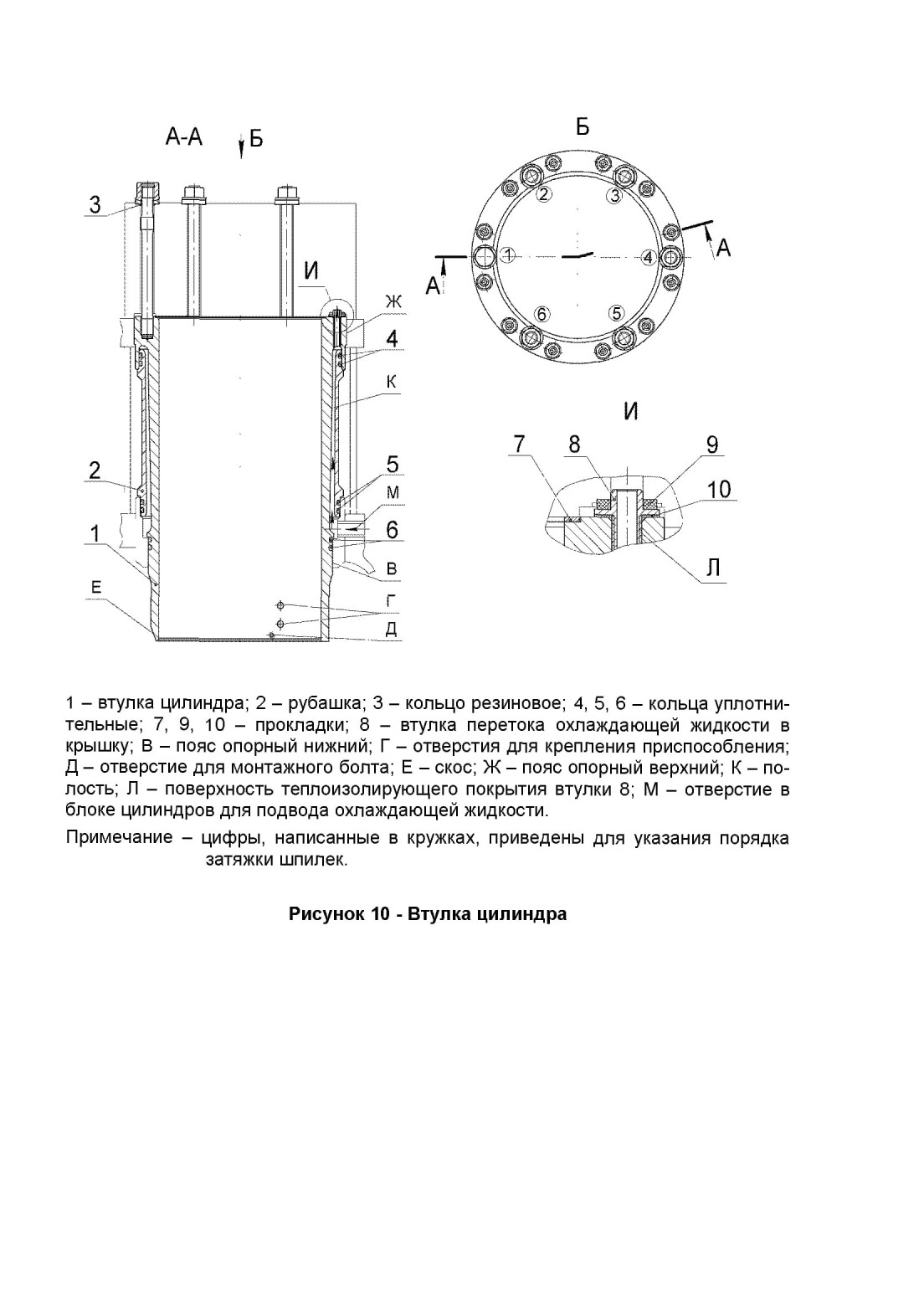

Рисунок 10 - Втулка цилиндра................................................................................20

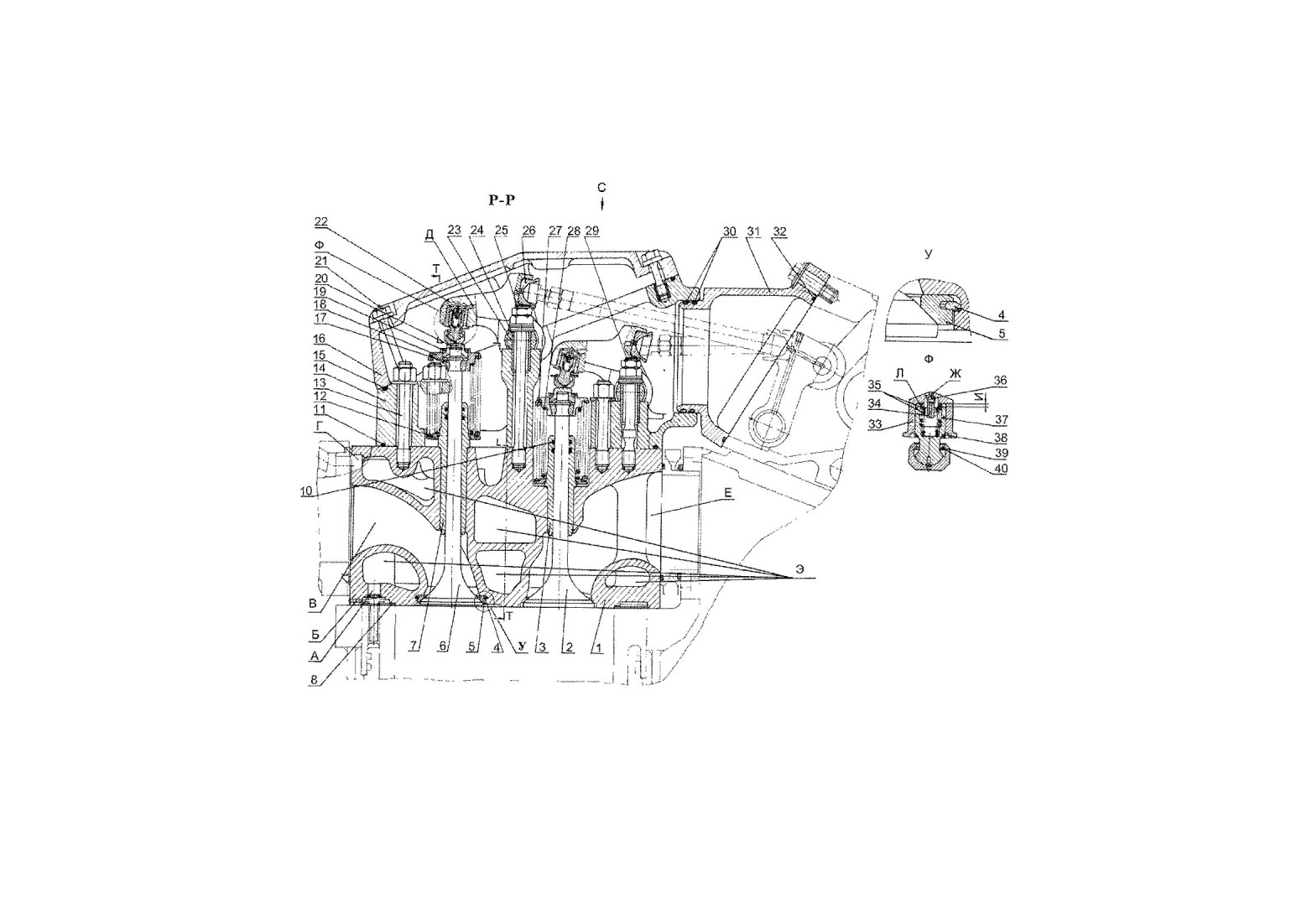

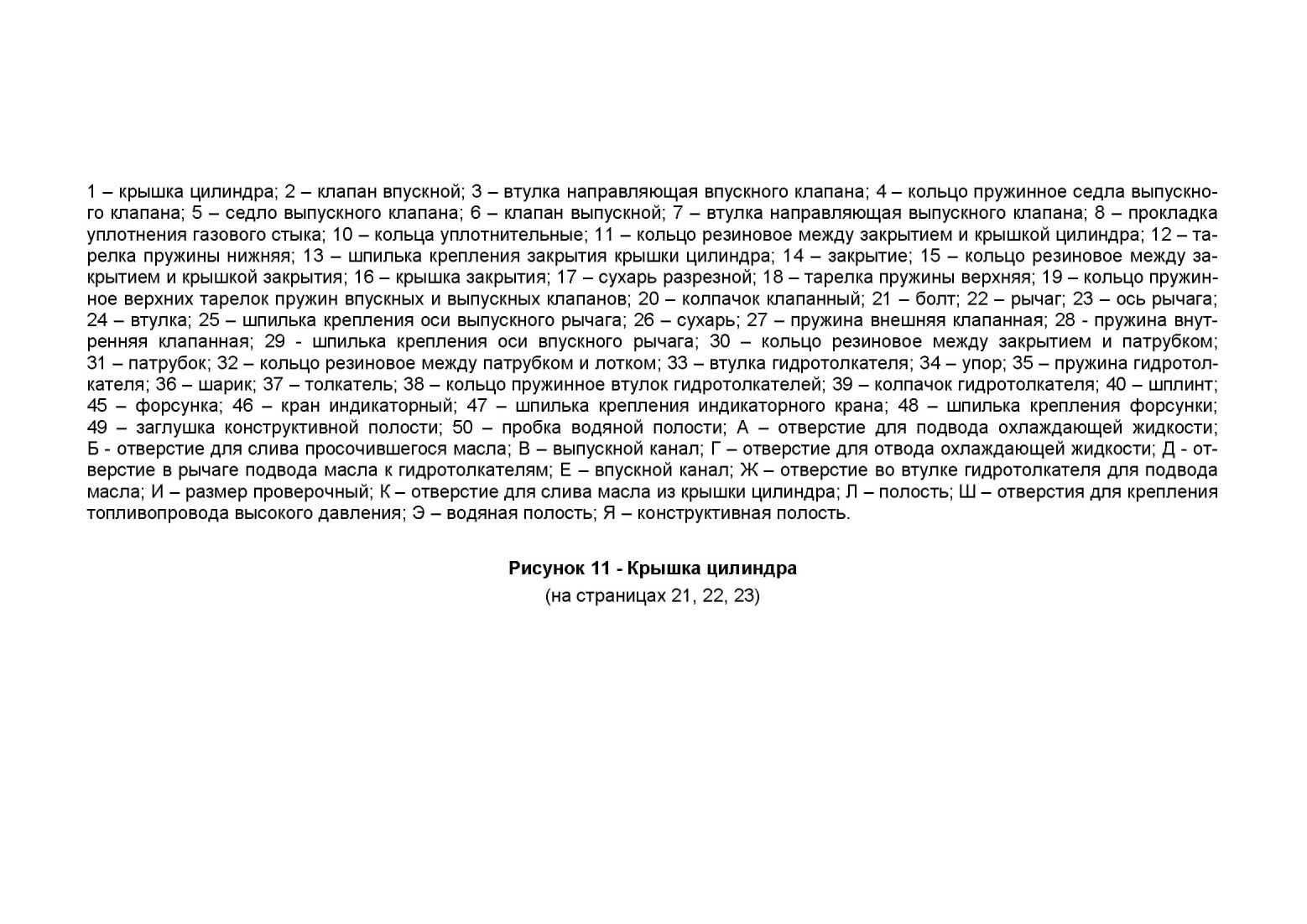

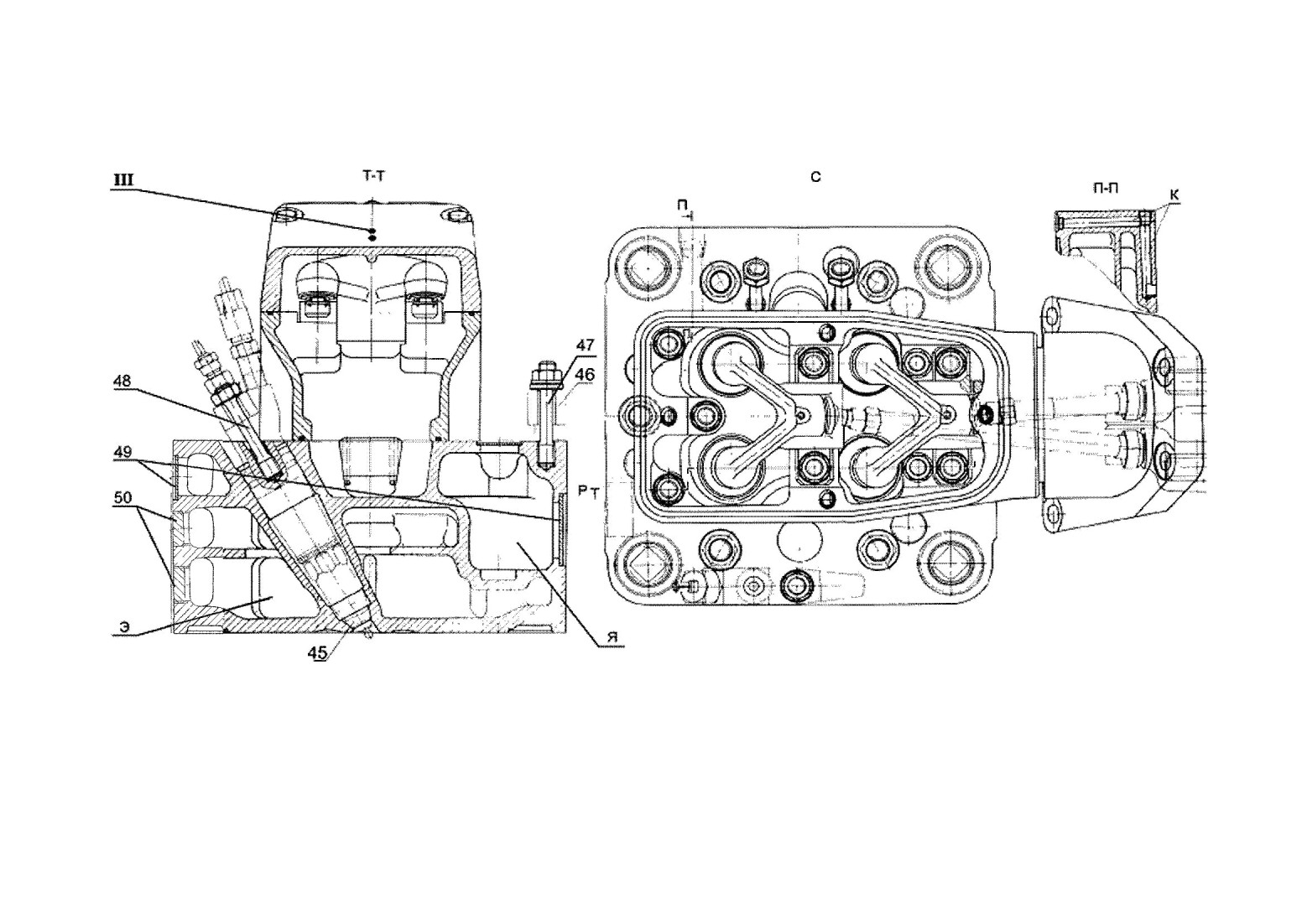

Рисунок 11 - Крышка цилиндра..............................................................................23

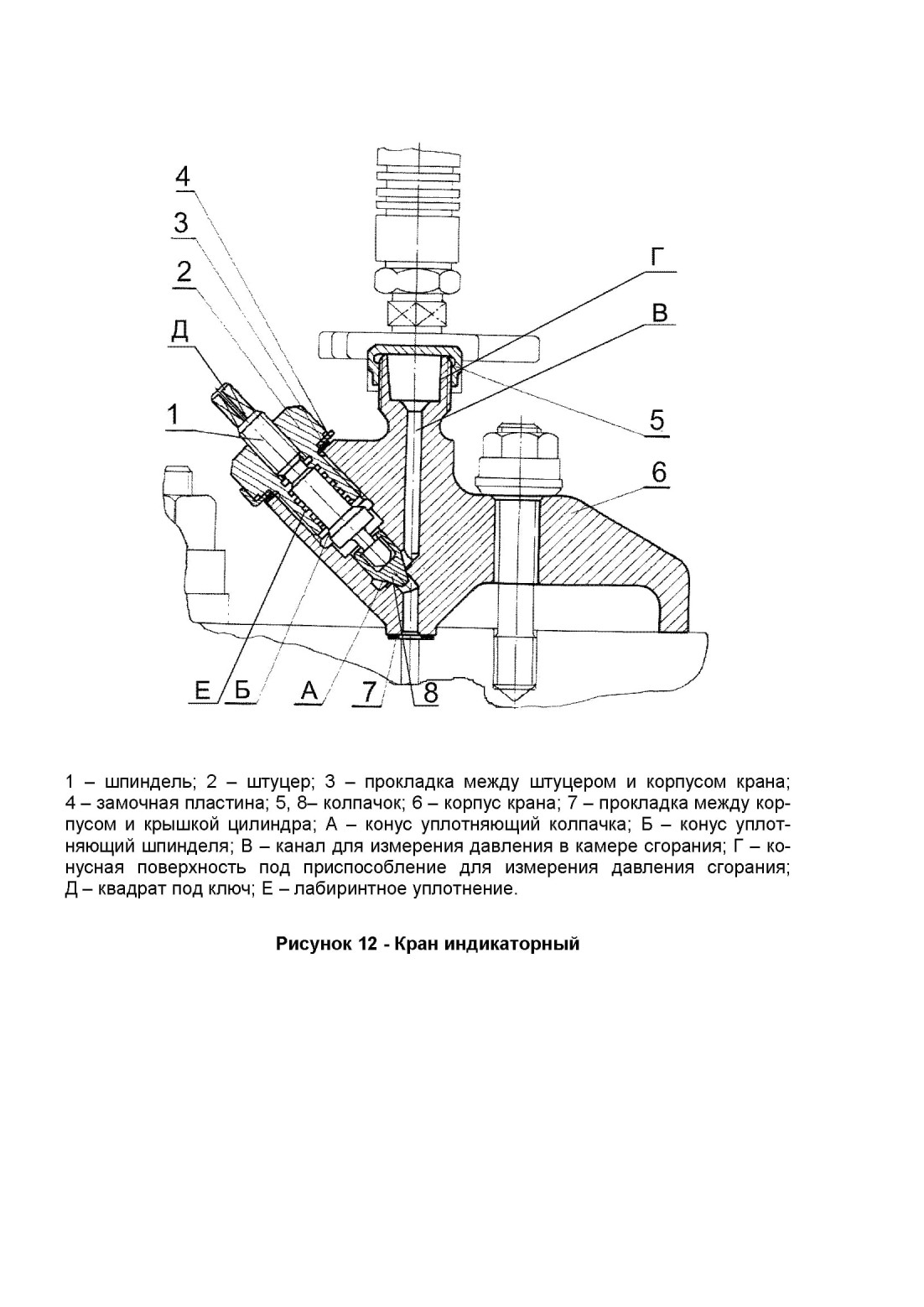

Рисунок 12- Кран индикаторный............................................................................24

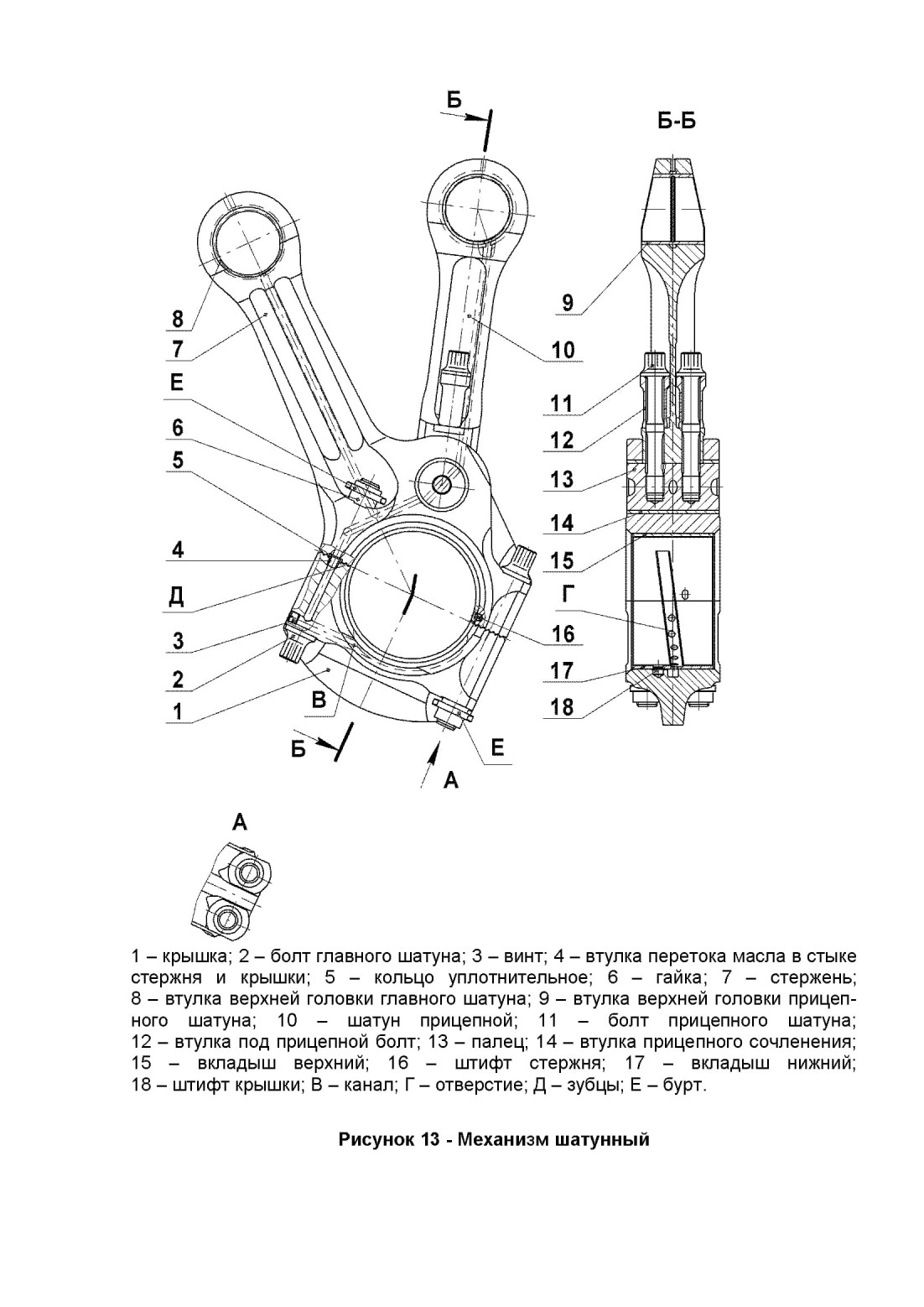

Рисунок 13- Механизм шатунный..........................................................................25

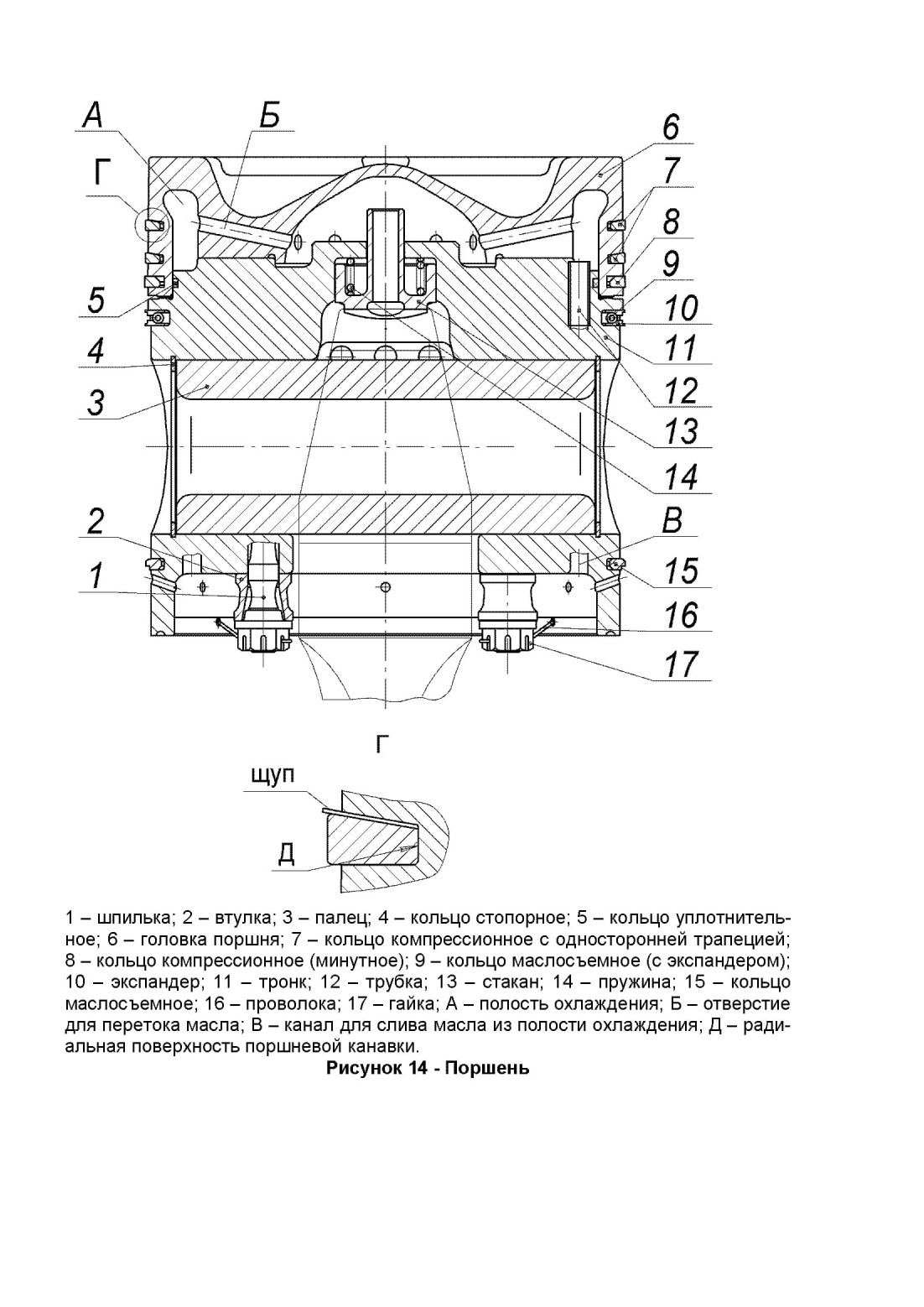

Рисунок 14 - Поршень..............................................................................................26

Рисунок 15 - Лоток с распределительным механизмом......................................28

Рисунок 16 - Распределительный вал...................................................................29

Рисунок 17 - Привод насосов..................................................................................32

Рисунок 18 - Привод распределительного вала..................................................35

Рисунок 19 - Закрытие коленчатого вала..............................................................38

Рисунок 20 - Турбокомпрессор...............................................................................40

Рисунок 21 - Ротор...................................................................................................41

Рисунок 22 - Механизм валоповоротный..............................................................42

Рисунок 23 - Коллектор выпускной и трубопровод газовый...............................44

Рисунок 24- Кронштейн турбокомпрессора.........................................................45

Рисунок 25 - Охладитель наддувочного воздуха.................................................46

Рисунок 26 - Управление топливными насосами.................................................48

Рисунок 27 - Схема топливной системы...............................................................49

Рисунок 28 - Насос топливный...............................................................................50

Рисунок 29 - Форсунка.............................................................................................52

Рисунок 30 - Клапан редукционный.......................................................................53

Рисунок 31 - Топливопроводы высокого давления..............................................54

Рисунок 32 - Фильтр грубой очистки топлива.......................................................55

Рисунок 33 - Схема системы смазки......................................................................56

Рисунок 34 - Насос масляный.................................................................................60

Рисунок 35 - Охладитель масла.............................................................................62

Рисунок 36 - Насос маслопрокачивающий............................................................63

Рисунок 37 - Фильтр масла центробежный...........................................................64

Рисунок 38 - Фильтр тонкой очистки топлива.......................................................65

Рисунок 39 - Клапан невозвратный........................................................................66

Рисунок 40 - Схема гидравлическая принципиальная системы охлаждения...67

Рисунок 41 - Насос водяной....................................................................................68

Рисунок 42 - Система вентиляции картера...........................................................69

Рисунок 43 - Датчик разрежения............................................................................70

Рисунок 44 - Заслонка управляемая......................................................................71

Рисунок 45 - Выключатель предельный................................................................74

Рисунок 46 - Захлопка воздушная..........................................................................75

Рисунок 47 - Электрические машины....................................................................76

Рисунок 48 - Валопровод стартер-генератора.....................................................77

Рисунок 49 - Монтаж устройств автоматизации. Схема электрическая

соединений...........................................................................................78

Рисунок 50 - Манометр жидкостный......................................................................79

Рисунок 51 - Насос топливоподкачивающий........................................................80

Рисунок 52 - Клапан редукционный.......................................................................81

Рисунок 53 - Схема системы защиты дизель-генератора от разноса...............82

Рисунок 54 - Схема системы регулирования разрежения..................................83

Рисунок 55 - Схема системы регулирования наддува........................................84

Рисунок 56 - Регулятор наддува.............................................................................89

Рисунок 57 - Терморегулятор.................................................................................90

Рисунок 58 - Монтаж контрольно-измерительных цепей.

Схема электрическая соединений.....................................................91

Лист регистрации изменений......................................................................................93

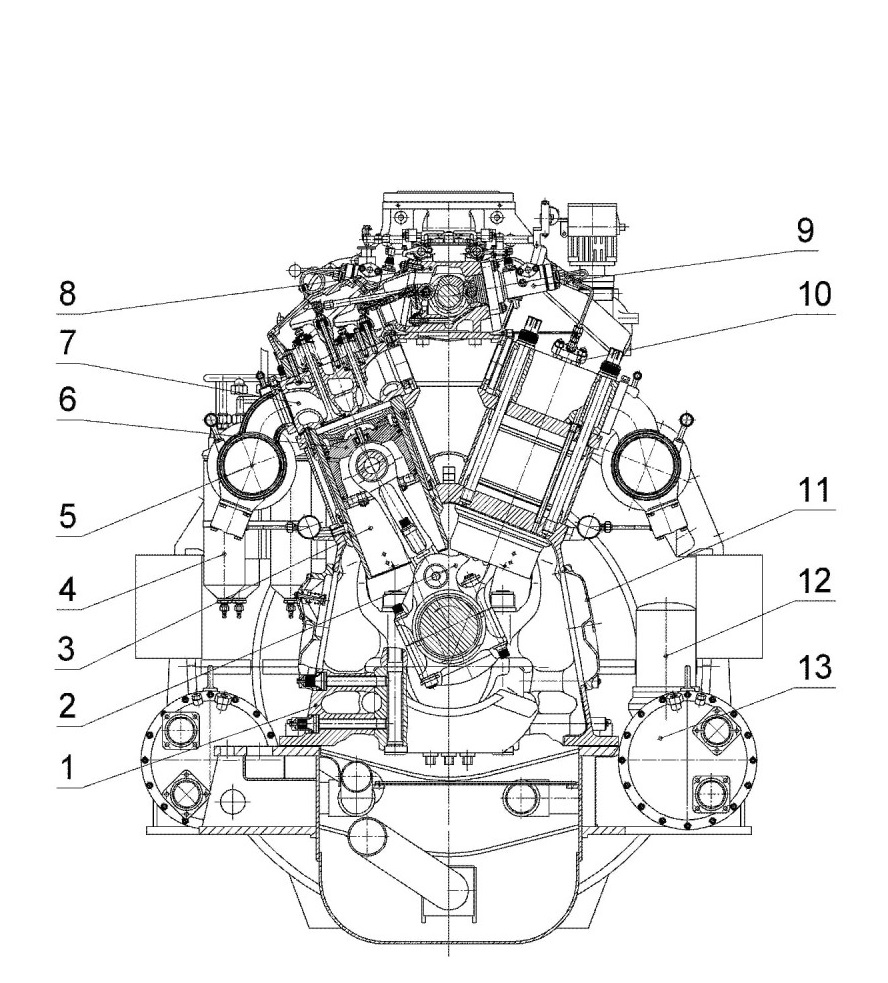

Рисунок 1 - Поперечный разрез дизель-генератора
1 - блок цилиндров; 2 - механизм шатунный; 3 - втулка цилиндра; 4 - фильтр тонкой очистки топлива; 5 - коллектор выпускной; 6 - поршень; 7 - крышка цилиндра; 8 - лоток с распределительным механизмом; 9 - насос топливный;
10 - форсунка; 11 - закрытие картера; 12 - фильтр масла центробежный; 13 - охладитель водомасляный

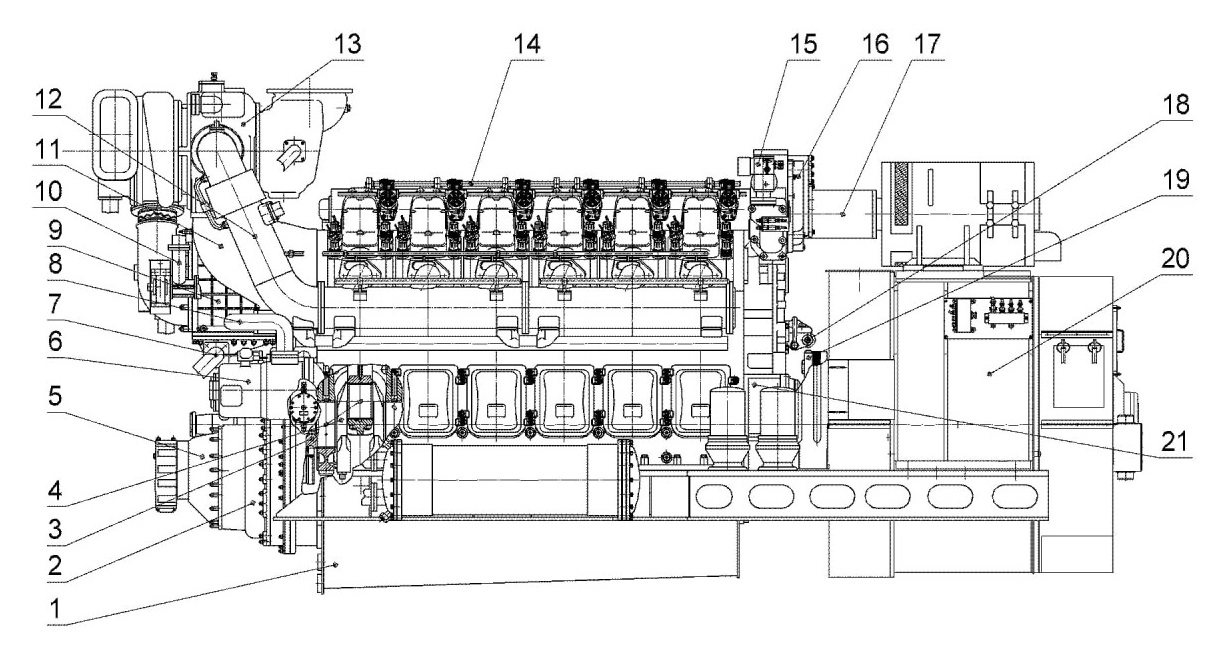

Рисунок 2 - Продольный разрез дизель-генератора
(на страницах 6, 7)
1 - рама поддизельная; 2 - привод насосов; 3 - антивибратор комбинированный; 4 - вал коленчатый; 5 - насос масляный; 6 - фильтр масла; 7 - трубопровод воды; 8 - трубопровод масла; 9 - охладитель наддувочного воздуха; 10 - регулятор наддува предельный; 11 - кронштейн турбокомпрессора; 12 - трубопровод газовый; 13 - турбокомпрессор; 14 - управление топливными насосами; 15 - регулятор; 16 - привод распределительного вала; 17 - валопровод вспомогательных агрегатов; 18 - механизм валоповоротный; 19- муфта соединительная; 20 - установка электрических машин; 21 - корпус и закрытие коленчатого вала.

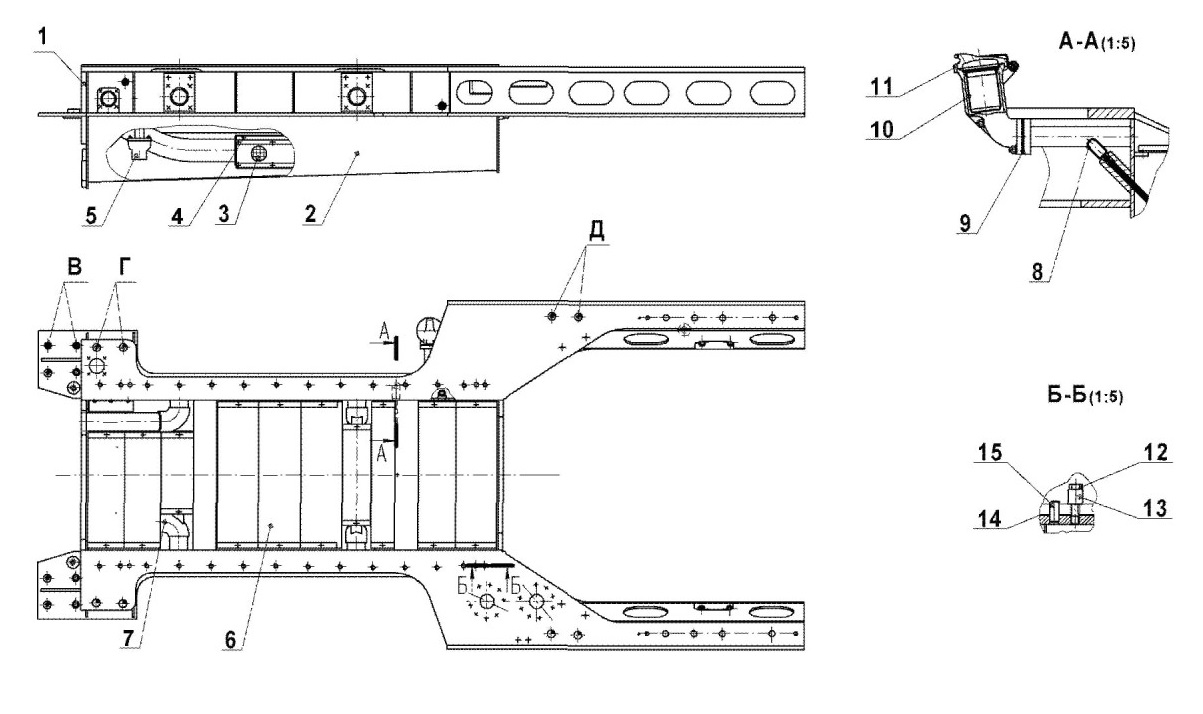

Рисунок 3 - Рама дизель-генератора
(на страницах 8, 9)
1-рама; 2-поддон; 3,6,10-сетки; 4-заборник масла; 5-клапан невозвратный; 7-труба; 8-измеритель уровня масла; 9,14-прокладки; 11-корпус для заливки масла; 12-болт; 13-втулка; 15-штифт; В-отверстия для крепления амортизаторов; Г,Д-отверстия для крепления подъёмного приспособления.

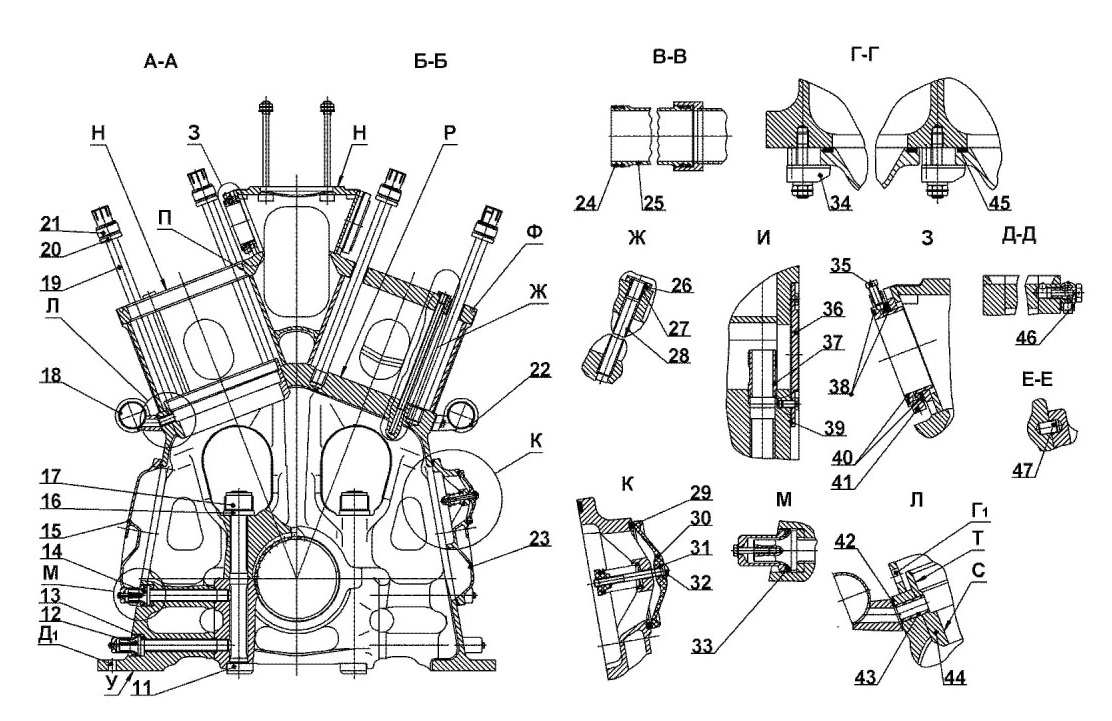

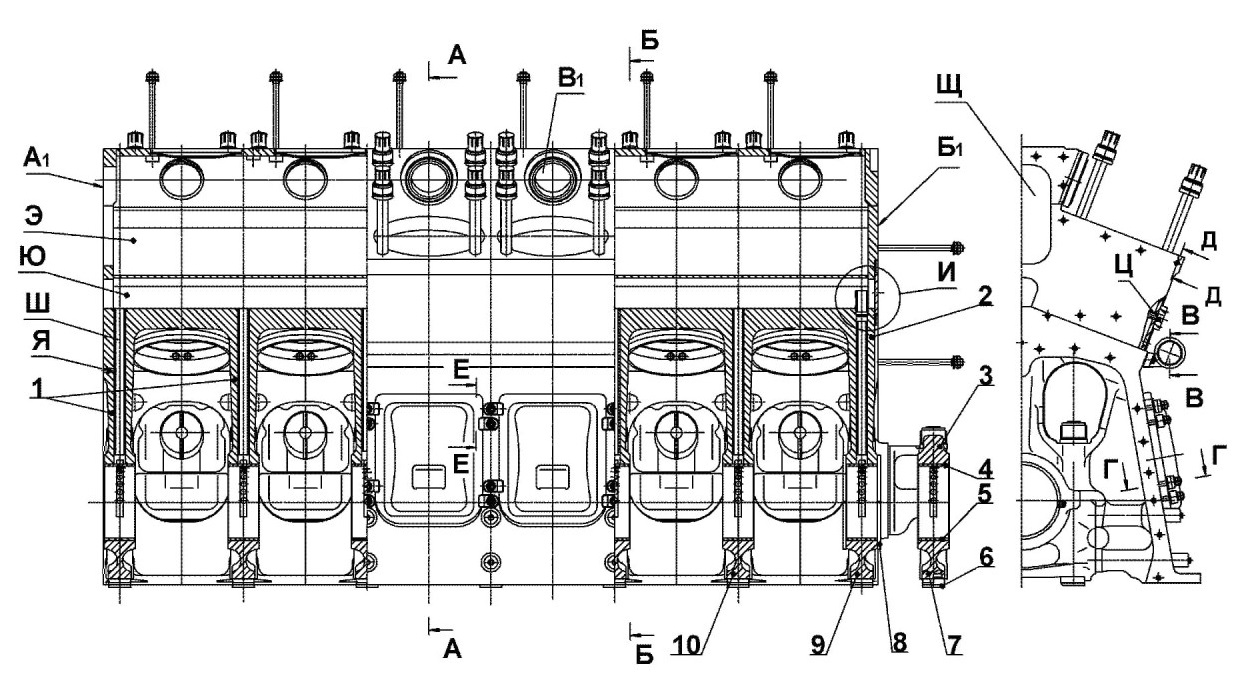

Рисунок 4 - Блок цилиндров
(на страницах 10, 11, 12)
1, 2, 3-стойки и кронштейн нулевого подшипника картерной части блока цилиндров; 4, 5 - вкладыши коренного подшипника; 6, 11 - вертикальные болты крепления подвесок; 7, 9, 10 - подвески; 8 - полукольца упорного подшипника; 12, 14 -горизонтальные болты крепления весок; 13 - шайбы горизонтальных болтов крепления подвесок; 15, 23 - крышки люков; 16 - шайбы вертикальных болтов крепления подвесок; 17 - гайки вертикальных болтов крепления подвесок; 18,22 - коллектор водяной; 19 - шпильки крепления крышек цилиндров; 20 -шайбы шпилек крепления крышек цилиндров; 21 - гайки крепления крышек цилиндров; 24 - кольца уплотнительные проставка между коллекторами водяными и приводом насосов; 25 - проставок между коллектором водяным и приводом насосов; 26 - кольцо уплотнительное в месте слива масла из крышки цилиндра в картер дизеля; 27 - трубка проставочная в месте слива масла из крышки цилиндров в картер дизеля; 28 - трубка для слива масла из крышки цилиндра в картер дизеля; 29 - кольцо уплотнительное предохранительного клапана; 30 - тарелка предохранительного клапана; 31 - кольцо уплотнительное головки болта предохранительного клапана; 32 - болт предохранительного клапана; 33 -кольцо уплотнительное; 34 - накладка крепления крышек люков к боковой поверхности блока цилиндров; 35 - винт уплотнительного проставка уплотнения стыков крышки цилиндра и ресивера блока; 36 - заглушка центрального масляного канала блока цилиндров; 37 - трубка шлицевая для устранения попадания грязевых частиц в упорный подшипник блока цилиндров; 38 - кольца уплотнительные про-ставков в перетоке воздуха из ресивера блока в крышку цилиндров; 39 - прокладка уплотнительная; 40 - кольца уплотнительного проставка; 41 - обечайка уплотнительного проставка; 42 - прокладка уплотнительная; 43 - втулка из нержавеющей стали нижнего пояса блока цилиндров; 44 - втулка из нержавеющей стали нижнего пояса блока цилиндров; 45 - прокладка уплотнительная стыка «блок цилиндров -крышка люка»; 46 - угольник для отвода топлива и масла с верхних плит блока цилиндров; 47 - штифт для установки крышек люков на боковой поверхности блока цилиндров; Н - верхняя плита; Р - нижняя плита; П, Т, С - отверстия для установки цилиндровых комплектов; У -поверхность соединения блока цилиндров с рамой поддизельной;Ф - канавка для отвода утечек топлива и масла с верхних плит блока цилиндров; Ц - отверстие для слива масла из полости ресивера ; Ш - канал для подвода масла к коренному подшипнику; Щ - окно для выхода наддувочного воздуха в ресивер блока цилиндров; Э - ресивер наддувочного воздуха; Ю - канал центральный масляный; Я - канал для подвода масла к приводу насосов; - поверхность установки на блок цилиндров привода насосов и кронштейна турбокомпрессора; Б1 - поверхность установки привода распределительного вала и закрытия коленчатого вала; B1 - отверстия для выхода наддувочного воздуха в крышки цилиндров; Г1 - отверстие для контроля течи охлаждающей жидкости или масла по резьбовым уплотнениям цилиндрового комплекта Д1 - отверстия для крепления блока цилиндров с рамой поддизельной.
