LM DUCT Q. Оборудование для прямоугольных каналов
EG, EF. Фильтры карманного типа
3.1.10. EG, EF. Фильтры карманного типа
Назначение
Фильтры канальные прямоугольные /EG, /EF предназначены для удаления твер-
дых и волокнистых частиц из приточного, рециркуляционного или вытяжного
воздуха.
Их установка обеспечивает защиту помещения и компонентов канальной венти-
ляционной системы от попадания различных механических примесей, содержа-
щихся в воздухе.
Температура перемещаемого воздуха — от -45°С до +40°С.
Рис. 9. Фильтр /E_
Конструкция
Фильтр состоит из корпуса и фильтрующего элемента (кассеты). Корпус изготавливается из оцинкованной стали; крышка
для обслуживания крепится к корпусу защелками и петлями. Корпус канального фильтра представляет собой коробчатую
конструкцию, изготовленную из оцинкованной стали.
В корпусе устанавливается фильтрующая кассета. Стандартно фильтры комплектуются кассетами класса очистки от G4 до
F9. По дополнительному запросу фильтры могут комплектоваться кассетами других классов очистки. Для удобства обслу-
живания и замены фильтрующей кассеты корпус оборудован съемной крышкой.
Фильтрующая вставка представляет собой кассету карманного типа из синтетического материала. Корпус кассеты изго-
тавливается из оцинкованной стали. Фильтрующие элементы устанавливаются в направляющие, поэтому легко извлека-
ются при замене.
Фильтрующие вставки выполнены в виде мешочных карманов из синтетического волокна с классом очистки G4, F5, F7, F9.
Формирование имени
LM DUCT Q 40-20 /EG.4
1
2
3
1.
Серия оборудования.
3.
Класс очистки фильтра: EG.4 — класс очистки G4; EF.5 — класс
очистки F5; EF.7 — класс очистки F7; EF.9 — класс очистки F9.
2.
Типоразмер.
Область применения
Элементы системы автоматики:
датчик перепада давления /DP.R или /DP.R.1500.
Рекомендации по проектированию
Канальные фильтры монтируются вне зависимости от пространственной ориентации. При установке в вертикальном по-
ложении воздушный поток, проходящий через сечение фильтра, должен перемещаться по направлению сверху вниз.
Эксплуатация канальной вентиляционной системы без фильтра, а также с предельно загрязненным фильтром не
рекомендуется, так как это снижает качество обрабатываемого воздуха и приводит к выходу из строя подшипников
канального вентилятора и ТЭН.
Габаритные размеры
Табл. 25. Габаритно-весовые характеристики фильтров карманных /EG
Типоразмер
A, мм
В, мм
С, мм
D, мм
E, мм
F, мм
L, мм
G, мм
Beс, кг
V, м³
40-20 /EG.4
400
200
420
220
440
240
330
10
6
0,026
50-25 /EG.4
500
250
520
270
540
290
330
10
8
0,041
50-30 /EG.4
500
300
520
320
540
340
330
10
9
0,050
60-30 /EG.4
600
300
620
320
640
340
330
10
10
0,059
60-35 /EG.4
600
350
620
370
640
390
330
10
11
0,069
70-40 /EG.4
700
400
720
420
740
440
330
10
13
0,092
80-50 /EG.4
800
500
820
520
840
540
330
10
20
0,132
90-50 /EG.4
900
500
930
530
960
560
340
10
23
0,153
100-50 /EG.4
1000
500
1030
530
1060
560
350
10
27
0,175
Любое использование материалов
50
допускается только с письменного разрешения правообладателя
LM DUCT Q. Оборудование для прямоугольных каналов
EG, EF. Фильтры карманного типа

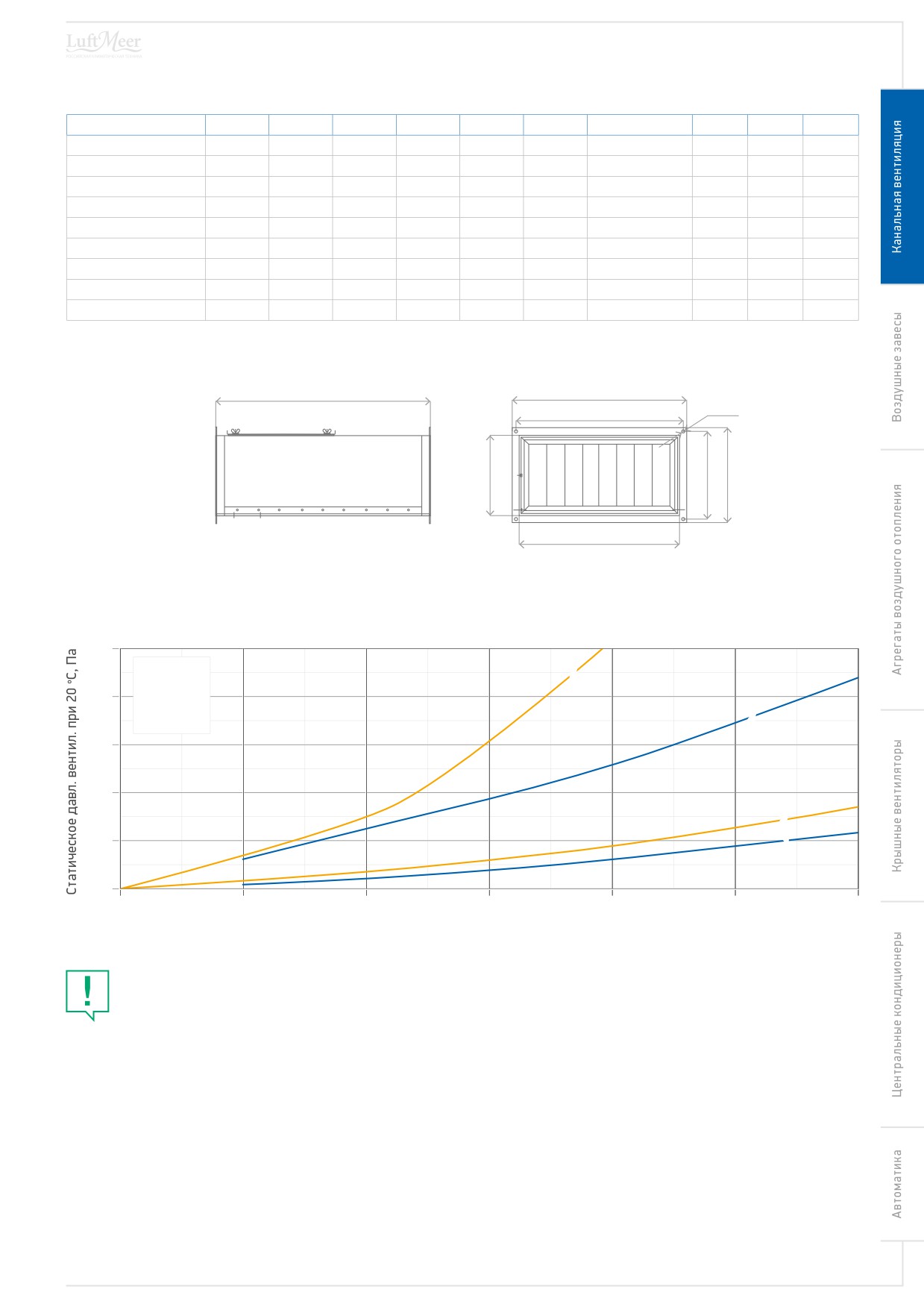

Табл. 26. Габаритно-весовые характеристики фильтров карманных /EF.5
Типоразмер
A, мм
В, мм
С, мм
D, мм
E, мм
F, мм
L, мм
G, мм
Beс, кг
V, м³
40-20 /EF._
400
200
420
220
440
240
540
10
7
0,043
50-25 /EF._
500
250
520
270
540
290
640
10
9
0,080
50-30 /EF._
500
300
520
320
540
340
640
10
10
0,096
60-30 /EF._
600
300
620
320
640
340
640
10
11
0,115
60-35 /EF._
600
350
620
370
640
390
640
10
12
0,134
70-40 /EF._
700
400
720
420
740
440
720
10
14
0,202
80-50 /EF._
800
500
820
520
840
540
800
10
21
0,320
90-50 /EF.5 / EF.7 / EF.9
900
500
930
530
960
560
820 / 800 /800
10
24
0,369
100-50 /EF.5 / EF.7 / EF.9
1000
500
1030
530
1060
560
820 / 800 /800
10
28
0,410
Схема 25. Габаритные размеры фильтров карманных /EG, /EF
L
E
C
G
B
D
F
A
Аэродинамические характеристики
Гр. 28.
Аэродинамические характеристики фильтров карманных /EG, /EF
500
1 EG.4
4
2 EF.5
400
3 EF.7
4 EF.9
3
300
200
2
100
1
0
0
1
2
3
4
5
6
Скорость потока воздуха, м/с
Для определения скорости воздуха в сечении канального элемента в зависимости от заданного расхода воздуха вос-
пользуйтесь Табл. 1 «Скорость воздуха в сечении установок LM DUCT Q» на стр. 20.
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
51
LM DUCT Q. Оборудование для прямоугольных каналов
RX.C. Рекуператоры пластинчатые

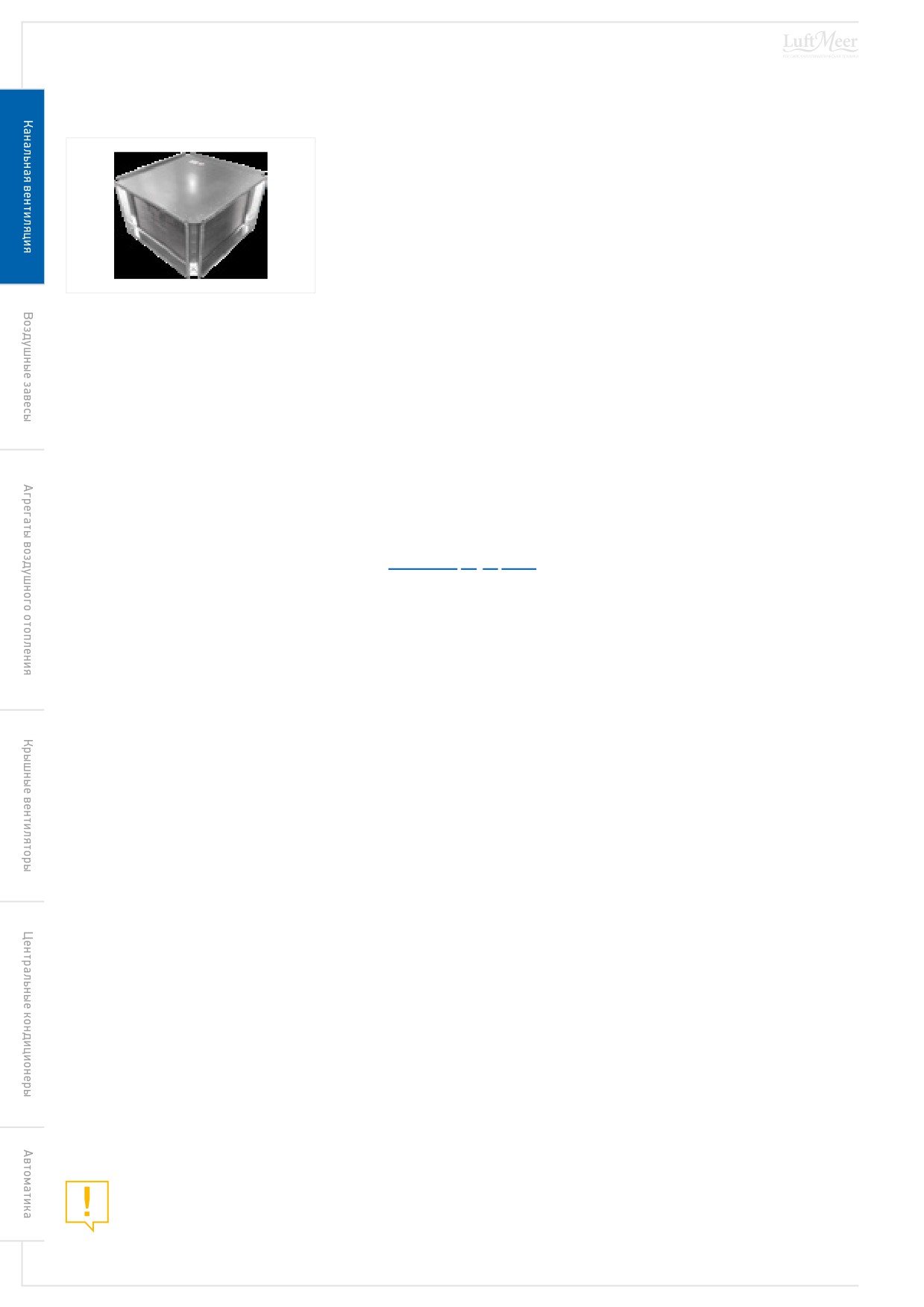

3.1.11. RX.C. Рекуператоры пластинчатые
Назначение
Пластинчатые рекуператоры для прямоугольных каналов служат для утили-
зации тепла (холода) в системах вентиляции и кондиционирования воздуха в
общественных и жилых зданиях.
Температура перемещаемого воздуха — от -45°С до +40°С.
Рис. 10. Рекуператор пластинчатый
Конструкция
Поверхность теплообмена пластинчатых рекуператоров типа /RX.С представляет собой набор специально спрофилирован-
ных алюминиевых пластин толщиной 0,2 мм с расстоянием от 5 до 9 мм между ними, обеспечивающих высокоэффективную
теплопередачу. Движение воздуха в рекуператоре — перекрестное.
Корпус рекуператора изготавливается из оцинкованного стального листа и оснащается присоединительными фланцами
для установки в системах вентиляции и кондиционирования воздуха.
Формирование имени
LM DUCT Q 40-20 /RX.C
1
2
3
1.
Серия оборудования.
2.
Типоразмер.
3.
Рекуператор пластинчатый канальный.
Область применения
Преимущества пластинчатых рекуператоров:
Для подбора канального
пластинчатого рекуператора требуется:
эффективность до 75%;
воздухопроизводительность;
пластинчатый теплообменник не имеет подвижных ча-
стей;
температура и влажность приточного воздуха;
в рекуператоре отсутствуют какие-либо потребители
температура и влажность вытяжного воздуха.
электроэнергии.
Элементы системы автоматики:
Технические характеристики
Датчик температуры канальный за рекуператором
Основными характеристиками пластинчатых рекуперато-
/DA.CP или датчик перепада давления /DP.R_.
ров является эффективность (КПД), а также сопротивление
в системе воздуховодов. Тепловой КПД определяется по
приведенной формуле:
Ti - Tu
η =
Tf - Tu
где Tu — температура наружного воздуха; Tf — температу-
ра удаляемого воздуха (до рекуперации); Ti — температу-
ра приточного воздуха (после рекуперации).
Рекомендации по проектированию
Пластинчатые рекуператоры устанавливаются только в подвесном горизонтальном положении. Во избежание засорения
поверхности теплообмена и, как следствие, снижения КПД и увеличения сопротивления необходимо перед входом в реку-
ператор установить фильтрующие элементы — как в приточной, так и вытяжной части системы вентиляции.
Обрабатываемый воздух не должен содержать липких и волокнистых материалов, взрывоопасных газовых смесей и
агрессивных веществ. Содержание пыли и других твердых примесей не должно превышать 0,1 г/м³.
Любое использование материалов
52
допускается только с письменного разрешения правообладателя

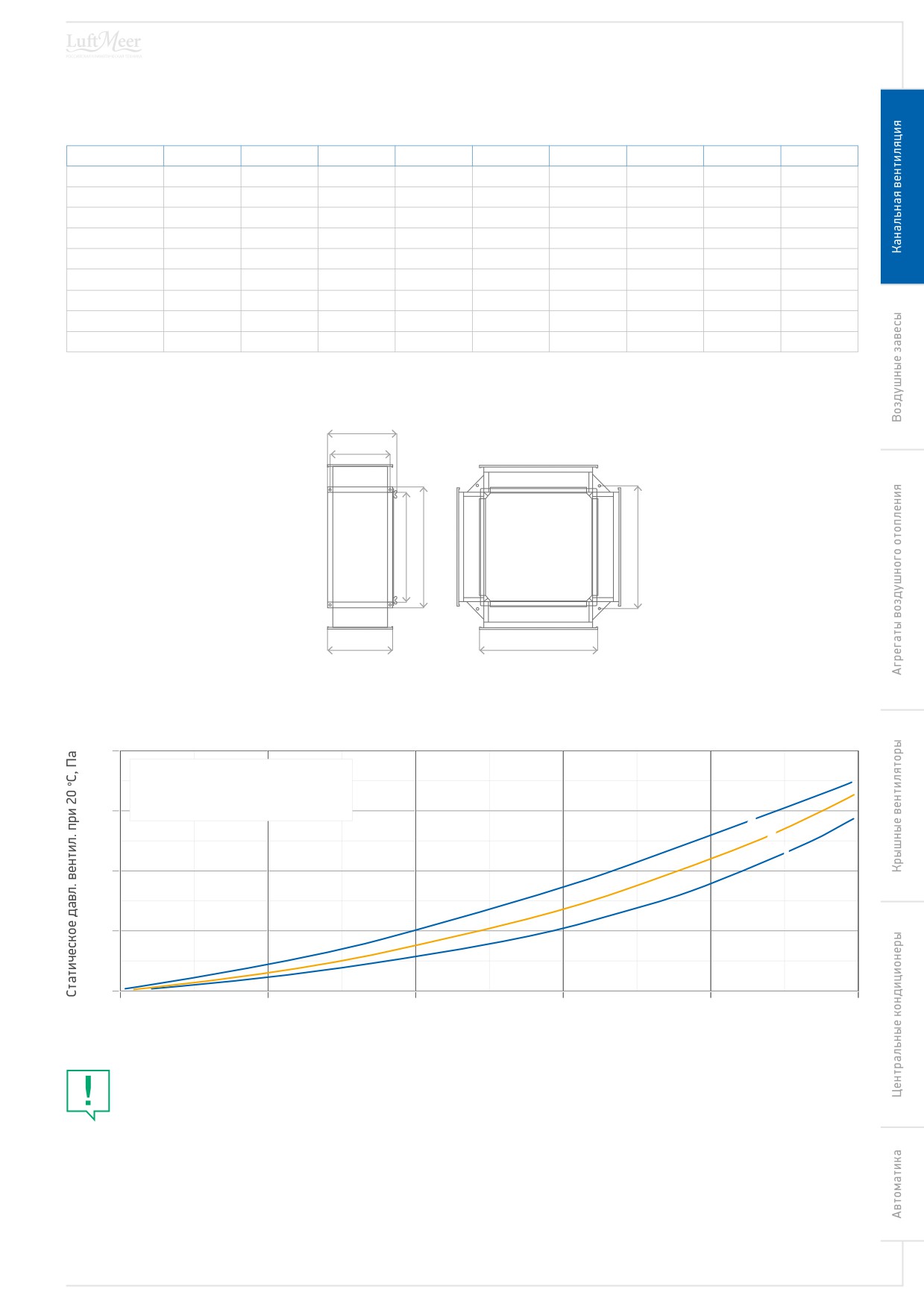

LM DUCT Q. Оборудование для прямоугольных каналов
RX.C. Рекуператоры пластинчатые
Габаритные размеры
Табл. 27. Габаритно-весовые характеристики пластинчатых рекуператоров /RX.C
Типоразмер
A, мм
В, мм
С, мм
D, мм
E, мм
F, мм
H, мм
Вес, кг
V, м³
40-20
400
420
220
450
590
200
243
25
0,08
50-25
500
520
270
550
700
250
293
35
0,14
50-30
500
520
320
550
700
300
343
36
0,17
60-30
600
620
320
650
800
300
343
45
0,22
60-35
600
620
370
650
800
350
393
47
0,25
70-40
700
720
420
750
900
400
443
63
0,36
80-50
800
820
520
850
1000
500
543
82
0,54
90-50
900
930
530
950
1100
500
543
90
0,66
100-50
1000
1030
530
1050
1200
500
543
99
0,78
Схема 26. Габаритные размеры пластинчатых рекуператоров /RX.C
H
C
A
B
D
F
E
Аэродинамические характеристики
Гр. 29.
Аэродинамические характеристики пластинчатых рекуператоров /RX.C
400
1 RX.C 60-35, 70-40, 80-50, 100-50
2 RX.C 90-50
3 RX.C 40-20, 50-25, 50-30, 60-30
300
3
2
1
200
100
0
0
1
2
3
4
5
Скорость потока воздуха, м/с
Для определения скорости воздуха в сечении канального элемента в зависимости от заданного расхода воздуха вос-
пользуйтесь Табл. 1 «Скорость воздуха в сечении установок LM DUCT Q» на стр. 20.
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
53
LM DUCT Q. Оборудование для прямоугольных каналов
EMU. Секции УФ обеззараживания

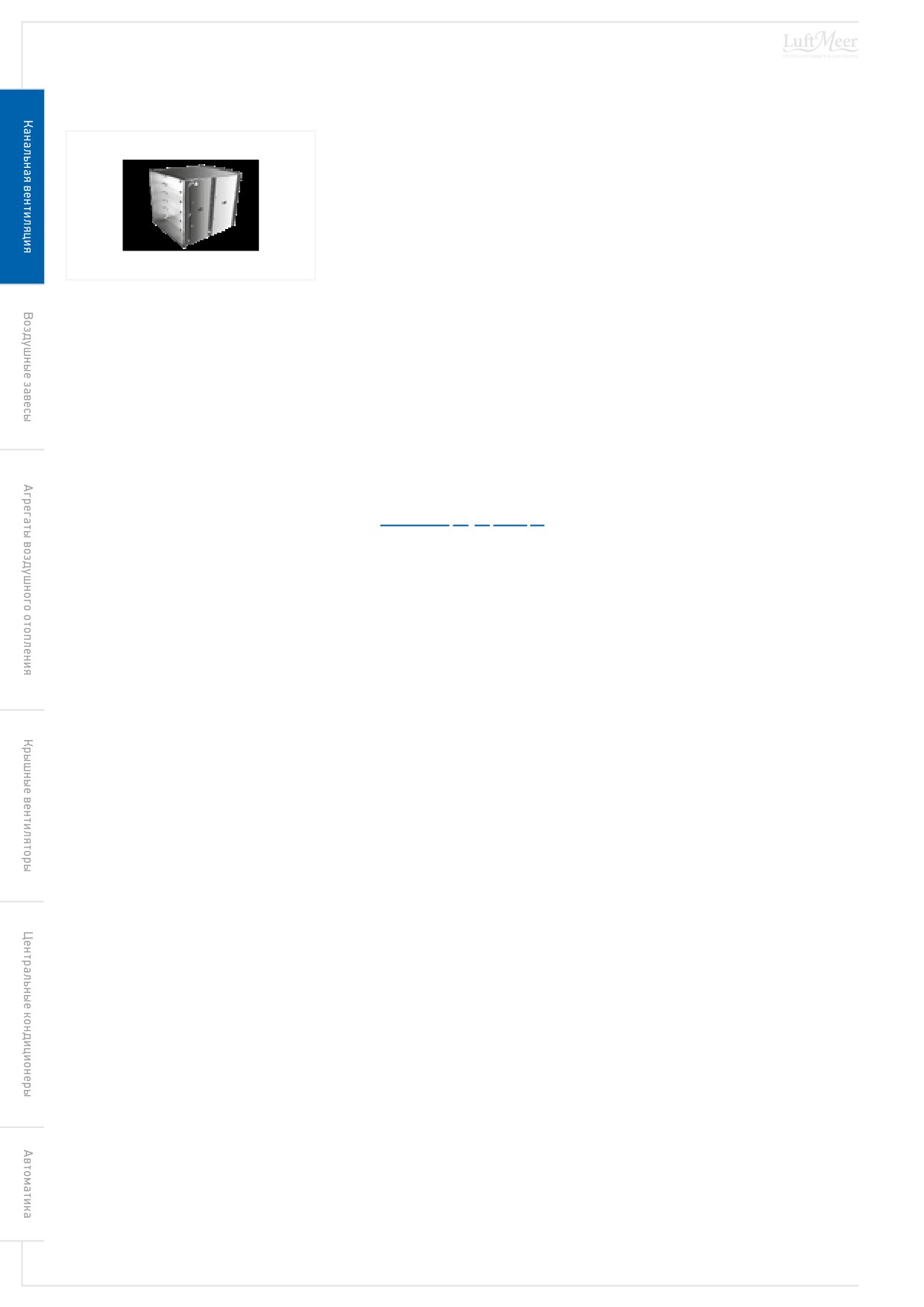

3.1.12. EMU. Секции УФ обеззараживания
Назначение
Канальные бактерицидные секции EMU на основе инновационных, мощных
амальгамных ламп различной конфигурации применяются для обеззаражива-
ния воздуха ультрафиолетовым излучением в прямоугольных каналах систем
приточной и вытяжной вентиляции медицинских, детских, спортивных и других
помещений.
Температура перемещаемого воздуха — от +10°С до +40°С.
Рис. 11. Секция УФ обеззараживания
Конструкция
Корпус секции УФ обеззараживания изготовлен из оцинкованного стального листа. В конструкции модуля применен
специализированный отражатель с высокой отражающей способностью в ультрафиолетовом излучении, что приводит к
существенному увеличению эффективности обеззараживания воздуха без дополнительных энергозатрат (исключая сек-
цию, содержащую литеру «х» в наименовании). Для сервисного обслуживания на корпусе предусмотрена технологическая
крышка.
Формирование имени
LM DUCT Q 50-20 /EMU.1x
1
2
3
4
1.
Серия оборудования.
4.
1 — количество ламп (0 — одна лампа меньшего размера);
x — наличие отражателя (пусто — отражатель используется; x — без
2.
Типоразмер.
отражателя).
3.
Секция УФ обеззараживания.
Область применения
Элементы системы автоматики
силовой модуль управления бактерицидной секцией /SOM.EMU._.
Технология УФ обеззараживания воздуха
Технология ультрафиолетового обеззараживания воздуха и поверхности основана на бактерицидном действии УФ-
излучения. УФ излучение — это физический метод обеззараживания, основанный на фотохимических реакциях, которые
приводят к необратимым повреждениям ДНК и РНК микроорганизмов. В результате микроорганизм теряет способность к
размножению (инактивируется).
Амальгамные лампы со специальной защитой в области пятна амальгамы
Ресурс эксплуатации — 16 000 часов (у большинства ртутных ламп — 8 000 часов). Ресурс включений-выключений — от
5 000 раз (у большинства ртутных ламп — до 2 000 раз). Безопасность — при разбиении лампы процедура утилизации ана-
логична люминисцентной лампе, так как ртуть содержится в связанном состоянии (для ртутных ламп — ртуть в свободном
состоянии, и как следствие риск заболеваний и дорогостоящая процедура демеркуризации).
Благодаря защите в области пятна амальгамы — незначительное падение эффективности при изменении параметров
среды: перепады температур, скорость воздуха, запыленность, влажность и прочее (для большинства ртутных ламп —
существенное падение бактерицидной эффективности под воздействием данных факторов).
Область обеззараживания
Расположение ламп — поперечное, что значительно увеличивает эффективность. Область обеззараживания (область воз-
действия УФ излучения на микроорганизм) — от лампы в обе стороны по всей длине воздуховода до ближайшего препят-
ствия (при продольном расположении область обеззараживания ограничена длиной лампы — 1 метр).
Каждая лампа имеет достаточное пространство для максимально эффективной работы (при продольном расположении
лампы стоят близко друг к другу и напротив друг друга, «пересвечивая» друг друга и существенно снижая совокупный
эффект от работы группы ламп.
Электронный пускорегулирующий аппарат (ЭПРА)
снижение энергопотребления ламп на 20-40%;
подавление помех при зажигании и работе лампы и
Преимущества ЭПРА:
обеспечение электромагнитной совместимости;
интеллектуальное управление, защита и контроль за
существенное повышение надежности и ресурса рабо-
работой ламп;
ты ламп;
отсутствие мерцания ламп, более интенсивное свече-
индикация состояния ламп через модуль управления.
ние — повышение эффективности работы;
Любое использование материалов
54
допускается только с письменного разрешения правообладателя
LM DUCT Q. Оборудование для прямоугольных каналов
EMU. Секции УФ обеззараживания
Специальные конструктивные решения
Применение в конструкции модуля специализированных отражателей (с высокой отражающей способностью в ультра-
фиолетовом излучении) приводит к существенному увеличению эффективности обеззараживания без дополнительных
энергозатрат (исключая секции, содержащих литеру «х» в наименовании).
Специализированный выносной модуль управления LM PRUF /SOM.EMU
В поставку секции УФ обеззараживания не входит, поставляется в составе комплекта автоматики.
Характеристики выносного модуля управления /SOM.EMU приведены
в разделе 8.3.4 «SOM.EMU. Модули управления бактерицидными секциями» на стр. 138
Рекомендации по проектированию
Монтаж
Бактерицидные секции EMU устанавливаются в любом положении непосредственно в сеть воздуховодов. Рекомендуется
предусмотреть прямые участки воздуховодов до и после бактерицидной секции EMU не менее 1 метра. Увеличение дан-
ного участка до трех метров способствует увеличению максимального расхода воздуха секции на 7% без дополнительных
финансовых и энергетических затрат. УФ-секция должна включаться за 5-7 минут до пуска вентилятора (для вывода ламп
на рабочий режим) и выключаться одновременно с вентилятором
Типоразмерный ряд модулей УФ обеззараживания отличается от стандартного ряда установок LM DUCT Q, так как
данные модули являются техникой медицинского назначения, конструктив которой выполнен исходя из требований к
максимизации эффекта обеззараживания воздуха.
Подбор секций УФ обеззараживания
Методика подбора секций УФ обеззараживания и необходимые данные
представлены в разделе 9.1 «Подбор секций УФ обеззараживания» на стр. 171
Габаритные и весовые характеристики

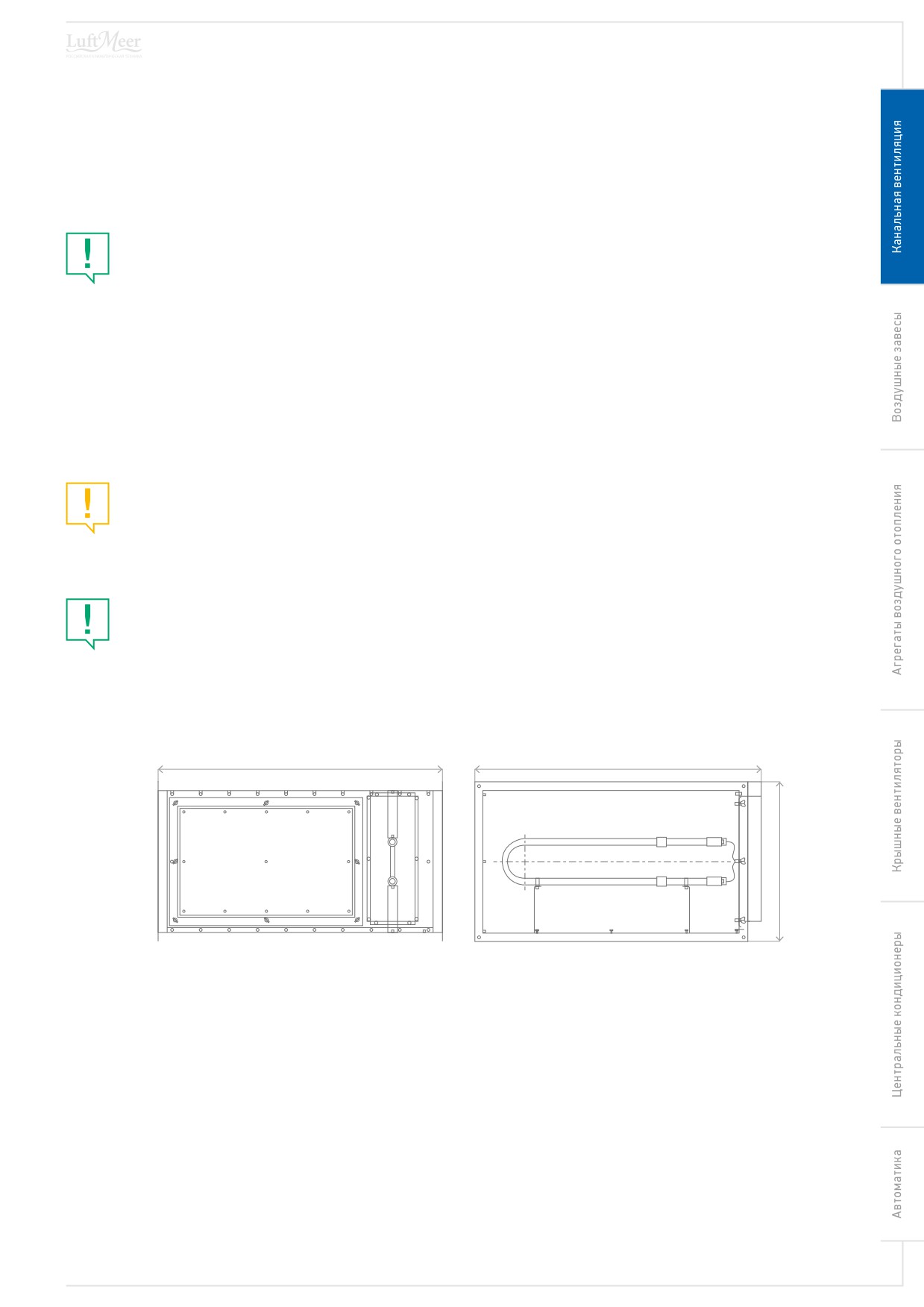

Схема 27. Габаритные размеры секций УФ обеззараживания /EMU
L
B
H
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
55

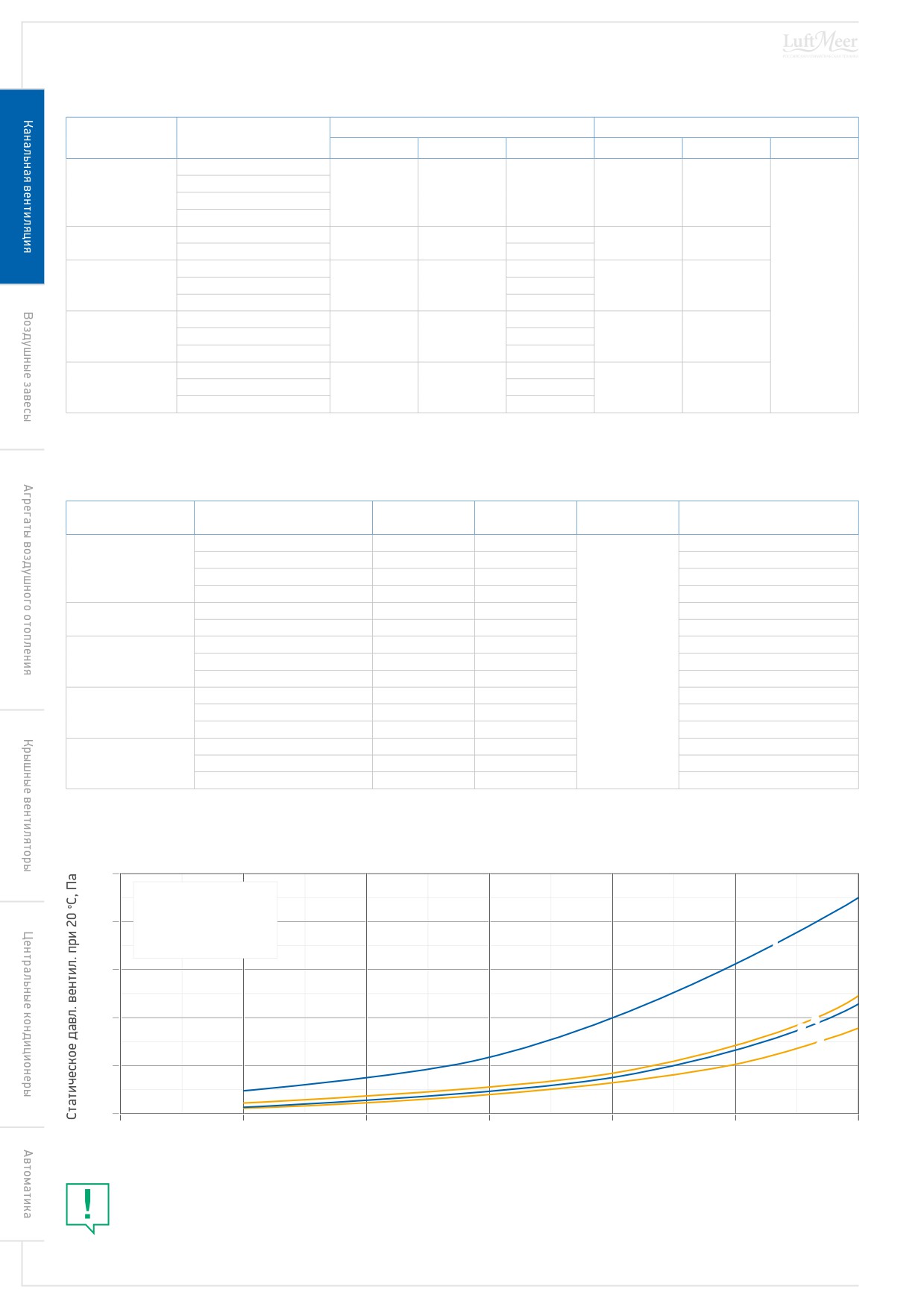

LM DUCT Q. Оборудование для прямоугольных каналов
EMU. Секции УФ обеззараживания
Табл. 28. Габаритно-весовые характеристики секций УФ обеззараживания /EMU
Габаритные размеры, мм
Присоединительный размер, мм
Т/р
Наименование
В
Н
L
Ширина
Высота
Шина
/EMU.0x
/EMU.0
50-20
700
240
1000
500
200
/EMU.1x
/EMU.1
/EMU.1
1000
50-30
700
340
500
300
/EMU.2
1250
/EMU.1
1000
90-30
/EMU.2
1100
360
1250
900
300
ш27
/EMU.3
1500
/EMU.1
1000
90-50
/EMU.2
1100
560
1250
900
500
/EMU.3
1500
/EMU.1
1000
90-70
/EMU.2
1100
760
1250
900
700
/EMU.3
1500
Электрические характеристики
Табл. 29. Электрические характеристики секций УФ обеззараживания /EMU
Напряжение
Т/р
Наименование
Мощность, Вт
Ток, A
Модуль управления
питания
/EMU.0x
0,2
1,9
/SOM.EMU. 1Е
/EMU.0
0,2
1,9
/SOM.EMU. 1Е
50-20
/EMU.1x
0,3
1,9
/SOM.EMU. 1E
/EMU.1
0,3
1,9
/SOM.EMU. 1E
/EMU.1
0,3
1,9
/SOM.EMU. 1E
50-30
/EMU.2
0,6
3,8
/SOM.EMU. 2E
/EMU.1
0,3
1,9
/SOM.EMU. 1E
1ф~
90-30
/EMU.2
0,6
3,8
/SOM.EMU. 2E
220B
/EMU.3
0,8
5,7
/SOM.EMU. 3E
/EMU.1
0,3
1,9
/SOM.EMU. 1E
90-50
/EMU.2
0,6
3,8
SOM.EMU. 2E
/EMU.3
0,8
5,7
/SOM.EMU. 3E
/EMU.1
0,3
1,9
/SOM.EMU. 1E
90-70
/EMU.2
0,6
3,8
/SOM.EMU. 2E
/EMU.3
0,8
5,7
/SOM.EMU. 3E
Аэродинамические характеристики
Гр. 30.
Аэродинамические характеристики секций УФ обеззараживания /EMU
50
1 EMU 50-20
2 EMU 50-30
40
3 EMU 90-30, 90-50
4 EMU 90-70
1
30
20
4
2
3
10
0
0
1
2
3
4
5
6
Скорость потока воздуха, м/с
Для определения скорости воздуха в сечении канального элемента в зависимости от заданного расхода воздуха вос-
пользуйтесь Табл. 1 «Скорость воздуха в сечении установок LM DUCT Q» на стр. 20.
Любое использование материалов
56
допускается только с письменного разрешения правообладателя
LM DUCT Q. Оборудование для прямоугольных каналов
G.1. Вставка гибкая

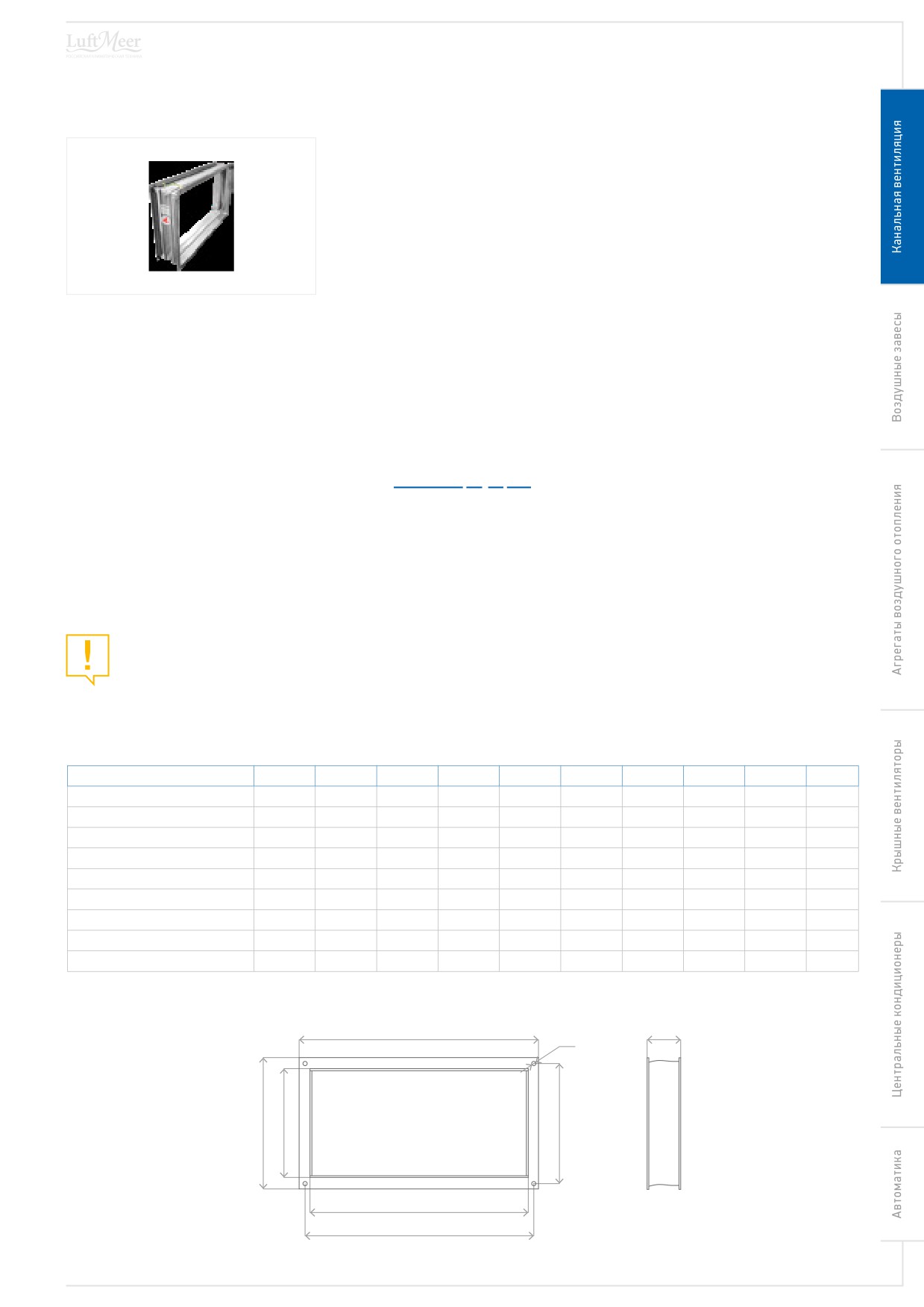

3.1.13. G.1. Вставка гибкая
Назначение
Гибкие вставки предназначены для поглощения механических колебаний, соз-
даваемых вентилятором в системе канальной вентиляции, возникающих при
перемещении воздушной среды.
Температура перемещаемого воздуха — от -45°С до +40°С.
Рис. 12. Гибкая вставка /G.1
Конструкция
Гибкие вставки представляют собой конструкцию, состоящую из корпуса, выполненного из двух фланцев, соединенных
между собой изолирующим материалом, обеспечивающим герметичность канала. Фланцы гибких вставок изготавливают-
ся из специального профиля из оцинкованной стали.
Формирование имени
LM DUCT Q 40-20 /G.1
1
2
3
1.
Серия оборудования.
3.
Вставка гибкая
2.
Типоразмер.
Рекомендации по проектированию
Для крепления вентилятора к воздуховодам вставка комплектуется фланцами из оцинкованной стали.
Гибкие вставки не предназначены для несения механической нагрузки, таким образом, их нельзя использовать в
качестве несущей части устройства.
Габаритные размеры
Табл. 30. Габаритно-весовые характеристики гибких вставок /G.1
Типоразмер
A, мм
В, мм
С, мм
D, мм
E, мм
F, мм
L, мм
G, мм
Вес, кг
V, м³
40-20
400
200
420
220
440
240
172
10
2
0,01
50-25
500
250
520
270
540
290
172
10
3
0,02
50-30
500
300
520
320
540
340
172
10
3
0,02
60-30
600
300
620
320
640
340
172
10
3
0,02
60-35
600
350
620
370
640
390
172
10
3
0,03
70-40
700
400
720
420
740
440
172
10
4
0,04
80-50
800
500
820
520
840
540
172
10
4
0,05
90-50
900
500
930
530
960
560
175
10
5
0,06
100-50
1000
500
1030
530
1060
560
175
10
5
0,06
Схема 28. Габаритные размеры гибких вставок /G.1
E
L
ØG
F
B
D
A
C
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
57
LM DUCT Q. Оборудование для прямоугольных каналов
V_.1. Клапаны воздушные

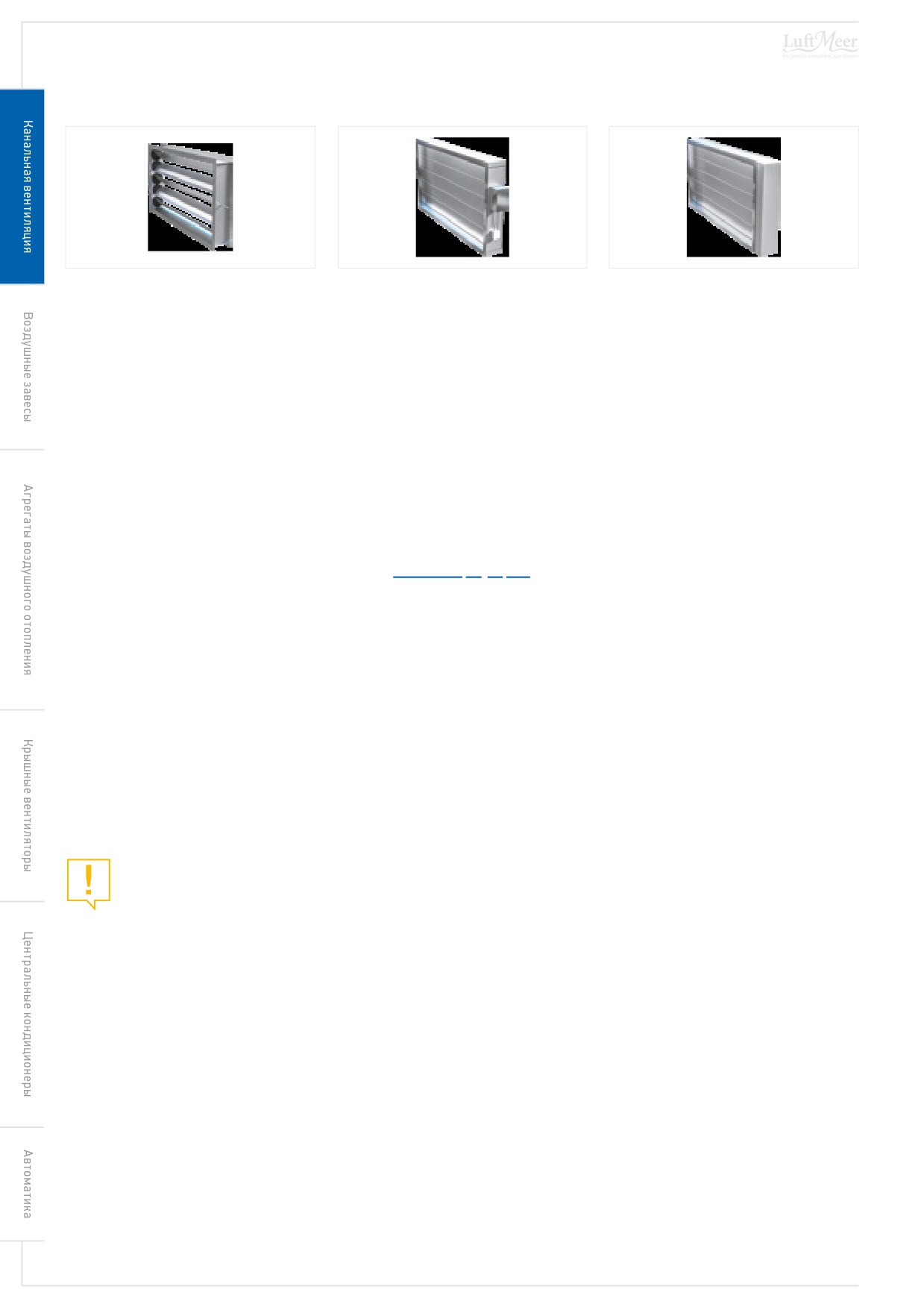

3.1.14. V_.1. Клапаны воздушные
Назначение
Предназначены для герметизации внутреннего объема вентиляционных сетей, а также для регулирования расхода при-
точного, рециркуляционного или вытяжного воздуха в системах канальной вентиляции и кондиционирования.
Конструкция
Клапан имеет прямоугольное сечение и представляет собой сборную конструкцию из корпуса и лопаток, выполненных из
алюминиевого профиля. В местах сопряжения лопаток установлен резиновый уплотнитель, препятствующий примерзанию
друг к другу поворотных пластин в зимний период, а также обеспечивают герметичное перекрытие канала. Створки кла-
пана вращаются во взаимно противоположных направлениях на валах с полиамидными шестернями. Шестерни служат для
передачи крутящего момента между поворотными пластинами. Поворотный шестигранный шток обеспечивает надежную
фиксацию привода заслонки.
Формирование имени
LM DUCT Q 40-20 /V.1
1
2
3
1.
Серия оборудования.
3.
Тип клапана: V.1 — клапан воздушный; VH.1 — клапан воздушный
утепленный; VN.1 — клапан воздушный в исполнении СЕВЕР.
2.
Типоразмер.
Область применения
Элементы системы автоматики
Электропривод воздушного клапана /A._
V.1. Клапан воздушный
Алюминиевый воздушный клапан.
Передача вращения на лопатки осуществляется при помощи пластиковых шестерней.
Предназначен для работы в режиме отсечного клапана в системах общеобменной вентиляции.
Температура перемещаемого воздуха от -30°C до +40°C.
Клапан V.1 не предназначен для эксплуатации в системах высокого давления (от 1200 Па), при особо низких темпера-
турах (ниже -30°С), а также для регулирования расхода воздуха (дросселирования).
VH.1. Клапан воздушный утепленный
Периметральный обогрев клапана гибким саморегулируемым греющим кабелем.
Клапан должен постоянно находиться в подключенном состоянии, что обеспечивает предотвращение как смерзания
лопастей клапана (при закрытом клапане), так и замерзания его шестерней (при любом состоянии клапана).
Для максимизации эффективности греющий кабель проложен в утепленном металлическом кожухе.
Электрическое подключение утепленного клапана опционально выполняется в составе решений LM PRUF, параметры
электроподключения 1ф~220В, энергопотребление — 0,03 кВт на 1 погонный метр внешнего периметра воздушного
клапана.
Температура перемещаемого воздуха от -40°C до +40°C.
VN.1. Клапан воздушный СЕВЕР
Усиленный воздушный клапан в утепленном исполнении, утеплитель в лопатке, материал — оцинкованная сталь.
Передача вращения по системе металлических рычагов и тяг.
Утепленный кожух для размещения электропривода.
Периметральный обогрев саморазогревающимся кабелем.
Температура перемещаемого воздуха — от -70°С до +40°С.
Любое использование материалов
58
допускается только с письменного разрешения правообладателя
LM DUCT Q. Оборудование для прямоугольных каналов
V_.1. Клапаны воздушные
Рекомендации по проектированию
Воздушный клапан монтируется в любом положении, при монтаже необходимо оставлять сервисное пространство для до-
ступа к приводу заслонки.
Габаритные размеры
Табл. 31. Габаритно-весовые характеристики воздушных клапанов /V_.1
Вес, кг
Типоразмер
A, мм
В, мм
С, мм
D, мм
L, мм
V.1
VH.1
VN.1
40-20
400
200
460
260
5
6
7,8
50-25
500
250
560
310
6
7
9,1
50-30
500
300
560
365
7
8
10,4
60-30
600
300
660
365
8
9
11,7
60-35
600
350
660
415
125
8
9
10,5
70-40
700
400
760
472
10
12
15,6
80-50
800
500
860
572
12
14
18,2
90-50
900
500
960
572
17
19
24,7
100-50
1000
500
1060
572
21
23
29,9
Схема 29. Габаритные размеры воздушных клапанов /V_.1
100
D
B
A
C
L
В связи с тем, что шаг профиля не позволет применить равное количество лопаток,
открытое пространство закрывается пластиной из оцинкованной стали
Аэродинамические характеристики
Гр. 31.
Аэродинамические характеристики воздушных клапанов /V_.1
20
V_.1
10
0
0
1
2
3
4
5
6
Скорость потока воздуха, м/с
Для определения скорости воздуха в сечении канального элемента в зависимости от заданного расхода воздуха вос-
пользуйтесь Табл. 1 «Скорость воздуха в сечении установок LM DUCT Q» на стр. 20.
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
59
LM DUCT Q. Оборудование для прямоугольных каналов
W. Каплеуловитель

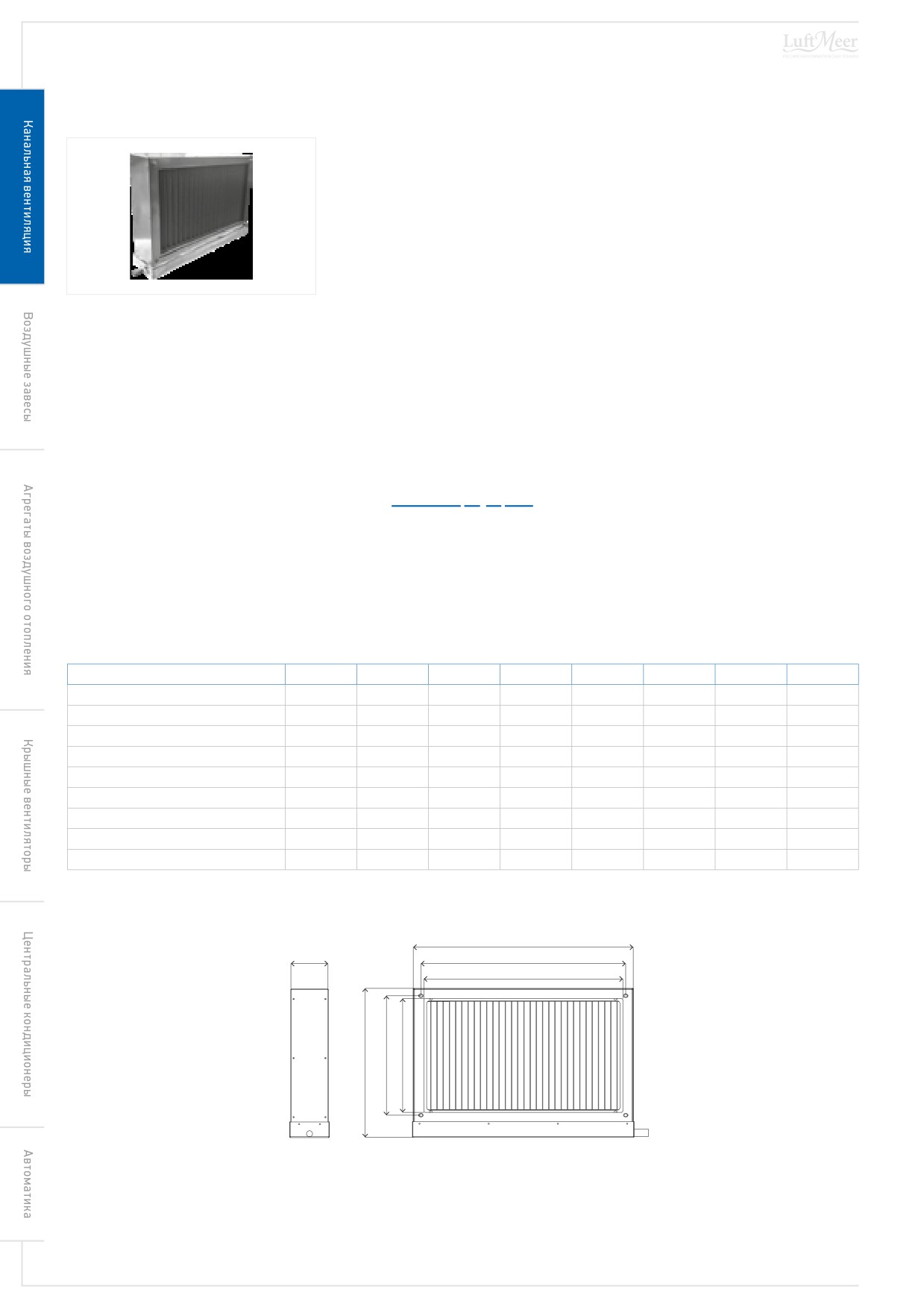

3.1.15. W. Каплеуловитель
Назначение
Каплеуловитель применяется для улавливания, сбора и отвода конденсата в
вентиляционных системах.
Является отдельно устанавливаемой секцией и способствуют выводу избыточ-
ной влаги, а вместе с ней и механических остатков (пыли, грязи) из воздуха.
Капли жидкости при срыве с теплообменника задерживаются на поверхности
ламелей в корпусе каплеуловителя и оседают в поддоне. Жидкость накаплива-
ется в поддоне из оцинкованной стали и сливается через патрубок.
Рис. 13. Гибкая вставка /G.1
Конструкция
Корпус каплеуловителя выполнен из металла (оцинкованная сталь), в корпус установлен поддон с отводящим патрубком.
Поддон изолирован самоклеящимся утеплителем.
Формирование имени
LM DUCT Q 40-20 /W.1
1
2
3
1.
Серия оборудования.
3.
Каплеуловитель
2.
Типоразмер.
Габаритные размеры
Табл. 32. Габаритно-весовые характеристики каплеуловителей /W
Типоразмер
A, мм
В, мм
С, мм
D, мм
E, мм
F, мм
H, мм
Вес, кг
40-20
400
200
480
324
430
230
140
5
50-25
500
250
580
374
530
280
140
6
50-30
500
300
580
424
530
330
140
7
60-30
600
300
680
424
630
330
140
7
60-35
600
350
680
474
630
380
140
8
70-40
700
400
780
524
730
430
140
8
80-50
800
500
900
624
830
530
140
9
90-50
900
500
1000
644
930
530
140
10
100-50
1000
500
1100
644
1030
530
140
11
Схема 30. Габаритные размеры каплеуловителей /W
C
H
E
A
D
F
B
Любое использование материалов
60
допускается только с письменного разрешения правообладателя
LM DUCT R. Оборудование для круглых каналов
Общая информация

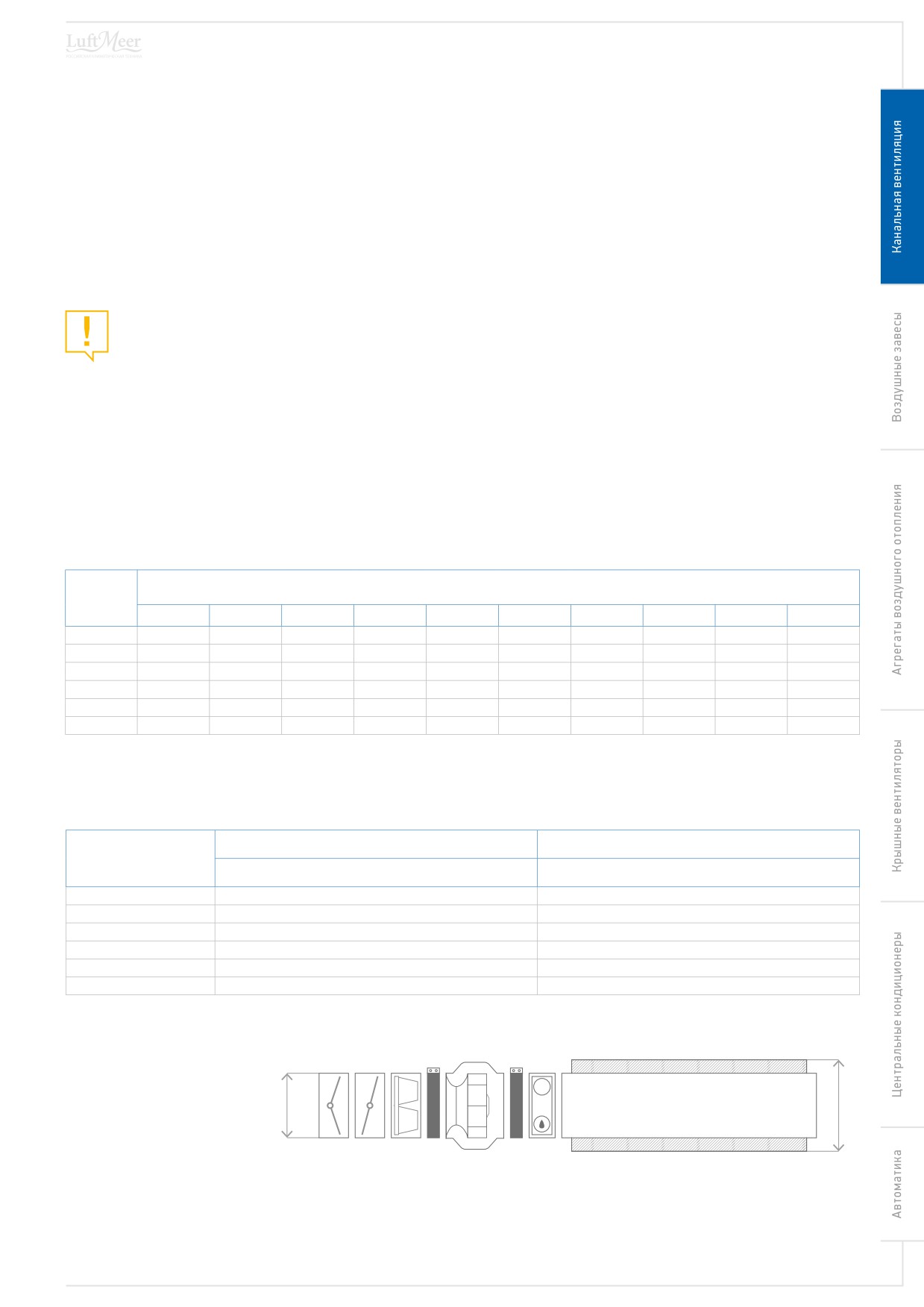

3.2. LM DUCT R. Оборудование для круглых каналов
3.2.1. Общая информация
Назначение
Канальные приточные установки применяются для непосредственной установки в канал систем вентиляции и кондицио-
нирования жилых, промышленных и общественных зданий, а также для других санитарно-технических и производствен-
ных целей и предназначены для создания и поддержания в обслуживаемом помещении производственных, обществен-
ных и жилых зданий искусственного климата с заданными параметрами путем обработки воздуха (фильтрации, обогрева,
подачи).
В воздухе не должно содержаться включений, агрессивных к углеродистым сталям.
Допустимое содержание пыли и других твердых примесей не более 100 мг/м³.
Климатическое исполнение
Агрегаты предназначены для эксплуатации в условиях умеренного (У) и тропического (Т) климата 2-й и 3-й категории
размещения по ГОСТ 15150-69. Температура обрабатываемого воздуха от -45°С до +40°С. Среднеквадратичное значение
виброскорости внешних источников вибрации в местах установки не должно превышать 2 мм/с.
Скорость воздуха в сечении
Табл. 33. Скорость воздуха в сечении установок LM DUCT R
Расход воздуха (м³/ч) в зависимости от скорости воздуха через теплообменник (м/с)
Т/р
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
5,5
6,0
100
42
57
71
85
99
113
127
141
155
170
125
66
88
110
132
155
177
199
221
243
265
160
109
145
181
217
253
289
326
362
398
434
200
170
226
283
339
396
452
509
565
622
678
250
265
353
442
530
618
707
795
883
971
1060
315
421
561
701
841
981
1122
1262
1402
1542
1682
Габаритные размеры
Табл. 34. Габаритные размеры установок LM DUCT R
Габариты
Присоединение
Т/р
А, мм
Ф, мм
100
245
100
125
245
125
160
335
160
200
335
200
250
335
250
315
405
315
Схема 31. Габаритные размеры установок LM DUCT R
+
ØФ
ØA
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
61
LM DUCT R. Оборудование для круглых каналов
FBP. Вентиляторы радиальные
3.2.2. FBP. Вентиляторы радиальные
Назначение
Круглые канальные вентиляторы низкого давления серии FBР применяются для
перемещения воздуха и других невзрывоопасных газовых смесей в круглых ка-
налах систем приточной и вытяжной вентиляции жилых, общественных и произ-
водственных помещений.
Возможность монтажа в любом положении обеспечивает удобство и простоту
обслуживания. Вентиляторы универсально сочетаются с другими элементами
систем канальной вентиляции.
Температура перемещаемого воздуха — от -45°С до +40°С.
Рис. 14. Вентилятор /FBP
Конструкция
При изготовлении вентиляторов используются высококачественные материалы и комплектующие, что обеспечивает дли-
тельный срок эксплуатации.
Корпус вентиляторов изготовлен из пластика. Крыльчатка вентилятора выполнена из пластика или стали с назад загнуты-
ми лопатками, которая статически и динамически сбалансирована с электродвигателем.
Формирование имени
LM DUCT R 100 /FBP.E19.2E
1
2
3
4
5
1.
Серия оборудования.
2.
Типоразмер.
3.
Вентилятор круглый канальный.
4.
Рабочее колесо вентилятора.
5.
2 — число полюсов электродвигателя; E — фазность электродвигателя (E — однофазный).
Область применения
Преимущества
Регулирование производительности
использование рабочего мотор-колеса производства
Производительность вентиляторов /FBР можно регулиро-
EBMPAPST (Германия) и ZIEHL-ABEGG*;
вать изменением скорости вращения двигателя с помощью
высокие показатели по расходу воздуха;
симисторного регулятора /IS.
низкий уровень шума;
Двигатели
установка в любом положении;
Вентиляторы серии /FBP комплектуются электродвигате-
не требуют обслуживания и надежны в работе;
лями с внешним ротором (класс защиты двигателя IP44) со
возможность регулирования скорости;
встроенными в обмотку термоконтактами для эффективной
защиты от перегрева.
коррозионностойкий пластиковый корпус.
В качестве привода вентилятора применяются асинхрон-
Модельный ряд
ные однофазные и трехфазные компактные электрические
Вентиляторы круглого сечения производятся и поставля-
моторы с внешним ротором и омическим якорем, с высо-
ются в шести типоразмерах в диапазоне расхода воздуха
ким сопротивлением. Высококачественные, в защищенном
от 50 до 2000 м³/ч.
корпусе, самосмазывающиеся шарикоподшипники мотора,
позволяют вентиляторам достичь рабочего ресурса более
40 000 часов без профилактики.
Элементы системы автоматики:
симисторный регулятор /IS.
*
Завод оставляет за собой право внести изменения в комплектацию
и заменить рабочее мотор-колесо на оборудование производства ZIEHL-ABEGG.
Любое использование материалов
62
допускается только с письменного разрешения правообладателя
LM DUCT R. Оборудование для круглых каналов
FBP. Вентиляторы радиальные
Габаритные и присоединительные размеры

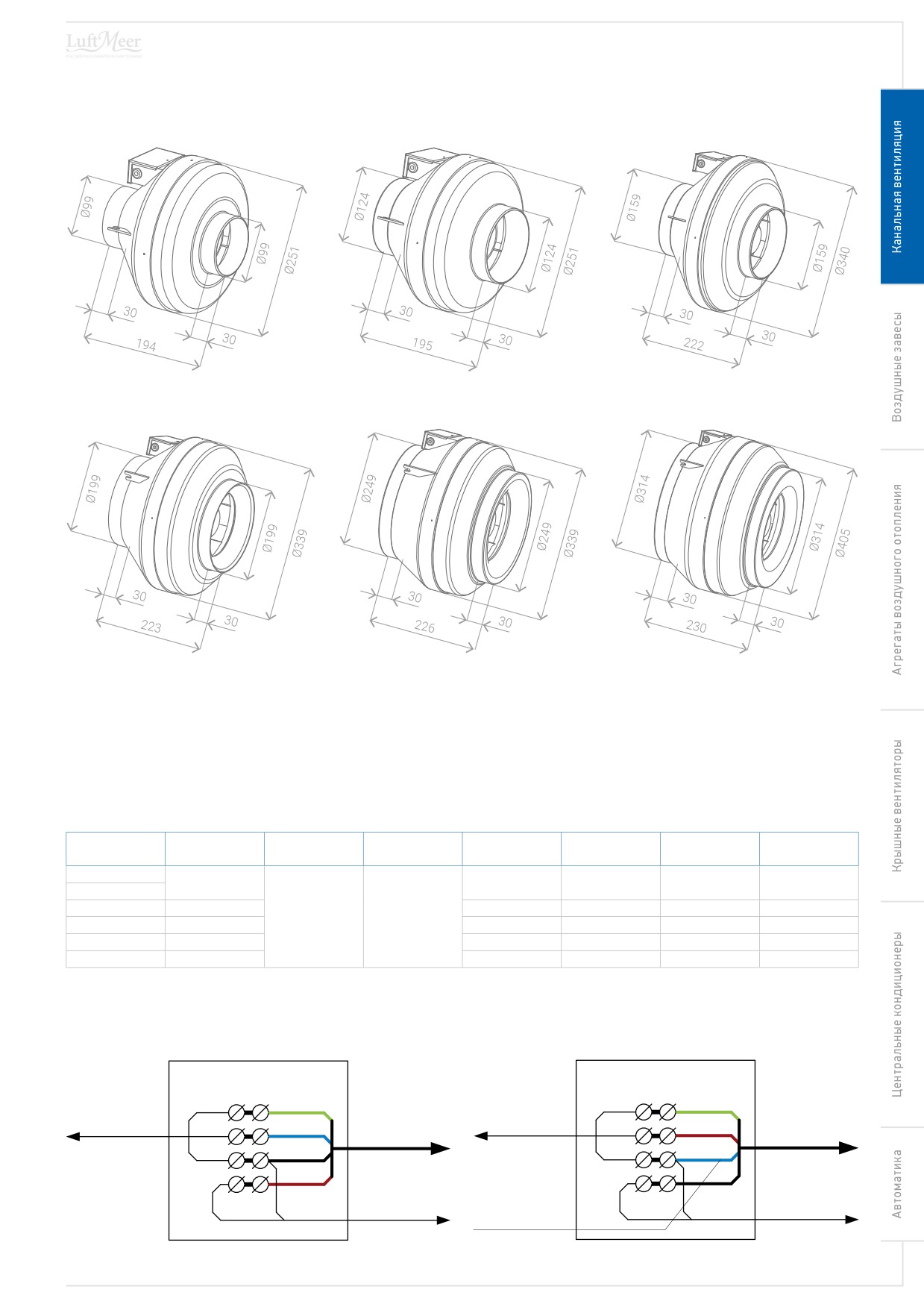

Схема 32. Вентилятор 100 /FBP.E19.2E
Схема 33. Вентилятор 125 /FBP.E19.2E
Схема 34. Вентилятор 160 /FBP.E22.2E
Схема 35. Вентилятор 200 /FBP.E22A.2E
Схема 36. Вентилятор 250 /FBP.E25.2E
Схема 37. Вентилятор 315 /FBP.E28.2E
Рекомендации по проектированию
Круглые канальные вентиляторы /FBР устанавливаются в любом положении непосредственно в сеть воздуховодов в соот-
ветствии с направлением движения потока воздуха. В помещениях с высоким влагосодержанием вентилятор необходимо
устанавливать клеммной коробкой вверх для предотвращения скапливания в ней конденсата.
Электрические характеристики
Табл. 35. Электрические характеристики вентиляторов /FBP
Макс. расход
Типоразмер
Вентилятор
Управление
U, В
I, А
n, об/мин
P, кВт
воздуха, м³/ч
100
/FBP.E19.2E
0,2
2350
0,06
530
125
160
/FBP.E22.2E
0,5
2500
0,1
940
симисторное
1~220
200
/FBP.E22A.2E
0,68
2500
0,15
1200
250
/FBP.E25.2E
0,93
2500
0,21
1400
315
/FBP.E28.2E
1,0
2700
0.23
2110
Схема 38. Монтажная схема подключения
Схема 39. Монтажная схема подключения
вентиляторов /FBP с мотор-колесом EBMPAPST
вентиляторов /FBP с мотор-колесом ZIEHL-ABEGG
EBMPAPST
ZIEHL-ABEGG
PE
PE
Сеть
L
U1
Сеть
L
TB
К двигателю
К двигателю
N
U2
N
U2
Z
Z2
К конденсат.
К конденсат.
Синий или серый (U2)
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
63
LM DUCT R. Оборудование для круглых каналов
FBP. Вентиляторы радиальные

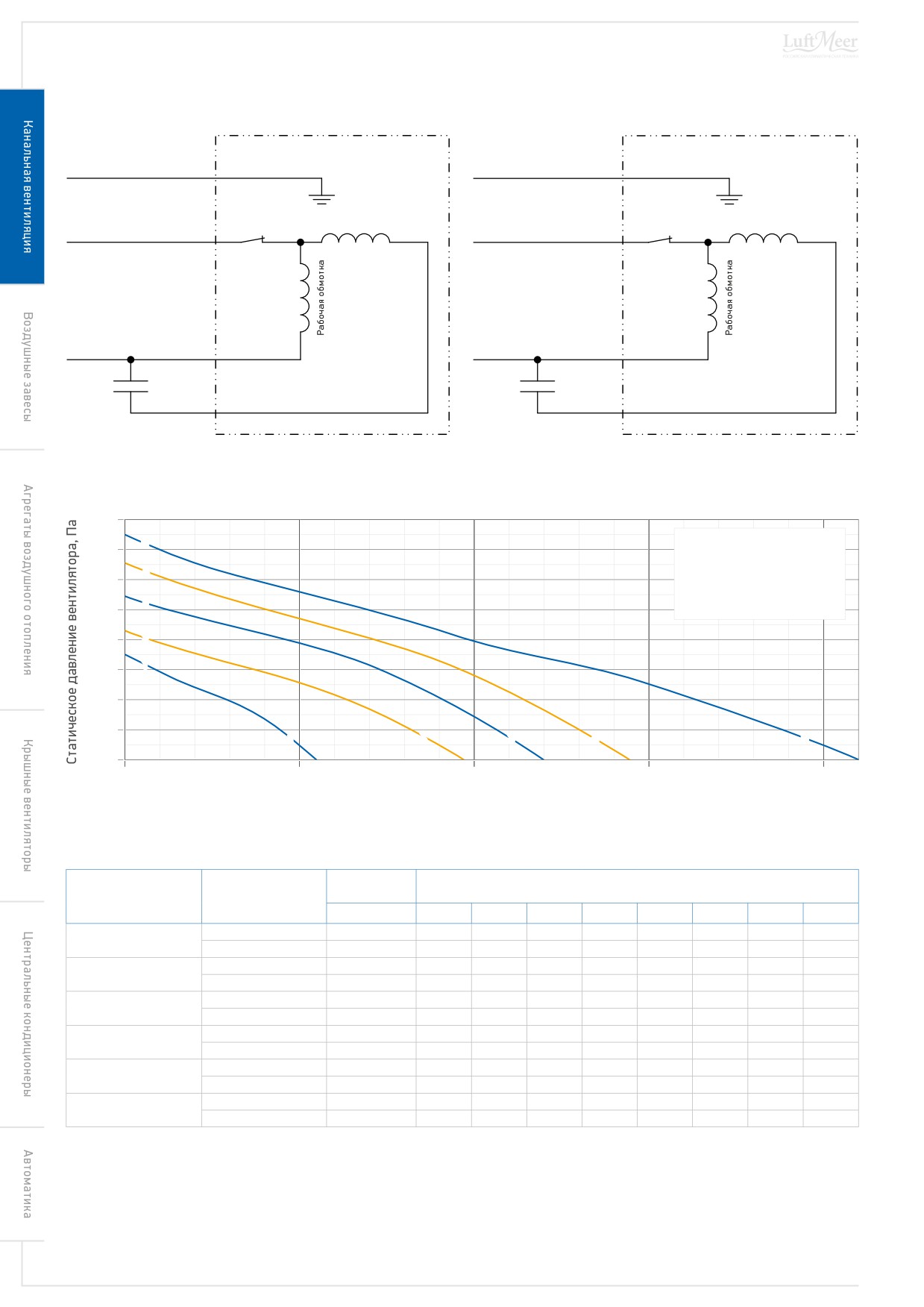

Схема 40. Принципиальная схема подключения
Схема 41. Принципиальная схема подключения
вентиляторов /FBP с мотор-колесом EBMPAPST
вентиляторов /FBP с мотор-колесом ZIEHL-ABEGG
Мотор-колесо EBMPAPST
Мотор-колесо ZIEHL-ABEGG
PE
Желто-зеленый
Заземление
PE
Желто-зеленый
Заземление
Пусковая обмотка
Пусковая обмотка
L
Синий (U1)
L
Коричневый (TB)
Термоконтакт
Термоконтакт
N
Черный (U2)
N
Синий или серый (U2)
Конденсатор
Конденсатор
Коричневый (Z)
Черный (Z2)
Аэродинамические и звуковые характеристики
Гр. 32.
Аэродинамические характеристики вентиляторов /FBP
800
5
1
100, 125 /FBP.E19.2E
700
2
160 /FBP.E22.2E
4
3
200 /FBP.E22A.2E
600
4
250 /FBP.E25.2E
3
5
315 /FBP.E28.2E
500
400
2
1
300
200
100
1
2
3
4
5
0
0
500
1000
1500
2000
Расход воздуха, м3
Табл. 36. Аэродинамические характеристики вентиляторов /FBP
Уровень звуковой мощности (Lwa, дБА)
Уровень звука
Вентилятор
Режим работы
в октавных полосах частот (Гц)
(Lpa, дБА)
63
125
250
500
1000
2000
4000
8000
Шум на нагнетании
70
50
61
67
64
58
55
46
34
100 /FBP.E19.2E
Шум через корпус
52
26
23
32
48
47
45
38
23
Шум на нагнетании
70
52
57
64
63
61
60
54
48
125 /FBP.E19.2E
Шум через корпус
51
45
32
35
43
47
43
39
33
Шум на нагнетании
75
45
62
71
72
62
60
60
47
160 /FBP.E22.2E
Шум через корпус
57
19
26
36
56
43
44
46
31
Шум на нагнетании
73
50
65
68
69
64
61
52
43
200 /FBP.E22A.2E
Шум через корпус
55
23
26
34
49
49
51
42
36
Шум на нагнетании
71
55
64
66
66
63
59
52
41
250 /FBP.E25.2E
Шум через корпус
53
39,5
30,5
38,5
48,5
44,5
47,5
43,5
30,5
Шум на нагнетании
74
53
56
64
64
68
69
65
63
315 /FBP.E28.2E
Шум через корпус
53
32
21
31
43
47
50
45
38
Любое использование материалов
64
допускается только с письменного разрешения правообладателя
LM DUCT R. Оборудование для круглых каналов
HW. Нагреватель водяной

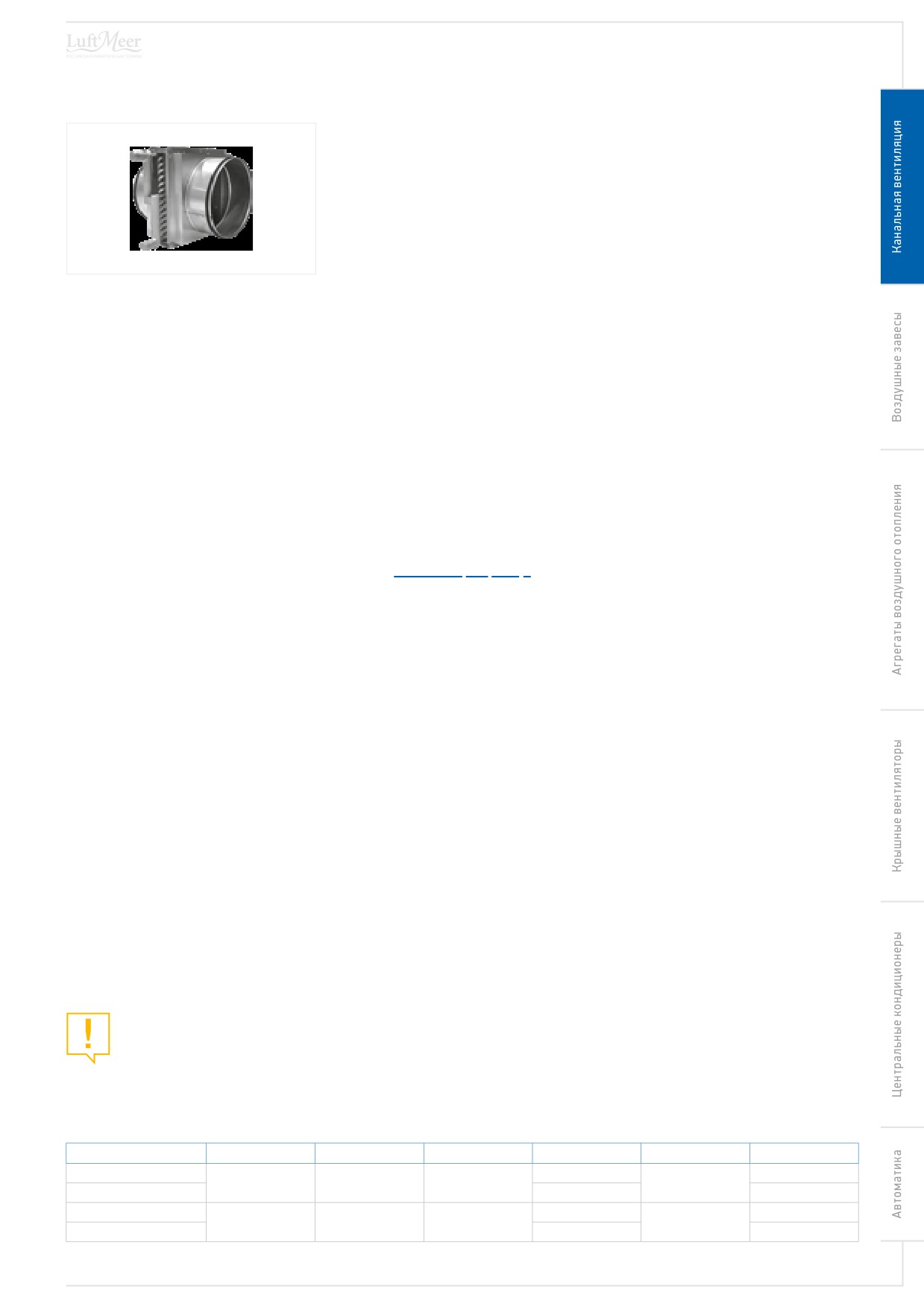

3.2.3. HW. Нагреватель водяной
Назначение
Водяные нагреватели для круглых каналов предназначены для нагрева при-
точного, рециркуляционного воздуха или их смеси в компактных стационарных
системах вентиляции и кондиционирования производственных, общественных
или жилых зданий.
Имеют компактные размеры, позволяющие применять их в условиях ограничен-
ного пространства, обеспечивают удобство монтажа и обслуживания, а также
универсально сочетаются с другими элементами систем канальной вентиляции.
Рис. 15. Водяной нагреватель /HW
Температура перемещаемого воздуха — от -45°С до +40°С.
Конструкция
Корпус канального нагревателя выполнен из оцинкованной стали. Теплообменная поверхность образована рядами мед-
ных трубок, гофрированными пластинами из алюминиевой фольги. Применяемые материалы обеспечивают высокую эф-
фективность, надежность и долговечность работы канальных нагревателей.
Для улучшения процесса передачи теплоты трубки расположены в шахматном порядке. Коллекторы нагревателя выпол-
нены из стальных или медных труб. Собирающие коллекторы нагревателей имеют патрубки для подключения к источнику
теплоснабжения. Диаметр патрубков G1. У каждого коллектора нагревателя в верхней и нижней части есть специальные
резьбовые отверстия, которые при поставке заглушены резьбовыми пробками. Данные отверстия используются для сер-
висных работ (слив воды, выпуск воздуха), а также монтажа резьбовых погружных температурных датчиков для контроля
температуры теплоносителя.
Формирование имени
LM DUCT R 160 /HW.2
1
2
3 4
1.
Серия оборудования.
3.
Водяной нагреватель.
2.
Типоразмер.
4.
Рядность теплообменника.
Область применения
Максимально допустимая температура теплоносителя 130°С при максимальном давлении 1,6 МПа; 150°С при макси-
мальном давлении 1 МПа.
Максимальное рабочее давление — 16 бар.
Элементы системы автоматики:
узел обвязки водяного нагревателя /MUB;
термостат /DA.KD_._KZ;
датчик температуры канальный /DA.CZ или /DA.CP;
датчик температуры обратной воды /DW.NZ
или /DW.NP.
Рекомендации по проектированию
Водяные нагреватели устанавливаются в любом положении, позволяющем провести их обезвоздушивание. Для предот-
вращения загрязнения нагревателя необходимо перед ним установить воздушный фильтр. Нагреватели следует подклю-
чать по принципу противотока: холодный воздух должен встречаться с обратным теплоносителем, а на выходе из нагре-
вателя воздуху передает теплоту прямой, наиболее горячий теплоноситель.
Данный принцип более эффективен, так как наличествует большая среднелогарифмическая разность температур. Напри-
мер, при противотоке в некоторых ситуациях можно достичь температуры воздуха на выходе больше, чем температура
воды на выходе, чего невозможно достичь при прямотоке.
Обрабатываемый воздух не должен содержать твердых, волокнистых, клейких или агрессивных примесей,
способствующих коррозии меди, алюминия, цинка.
Габаритные размеры
Табл. 37. Габаритно-весовые характеристики водяных нагревателей /HW
Типоразмер
A, мм
B, мм
C, мм
D, мм
L, мм
Масса, кг
160
160
3,5
290
230
290
401
200
200
3,5
250
250
4,5
390
330
390
501
315
315
5
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
65
LM DUCT R. Оборудование для круглых каналов
HW. Нагреватель водяной

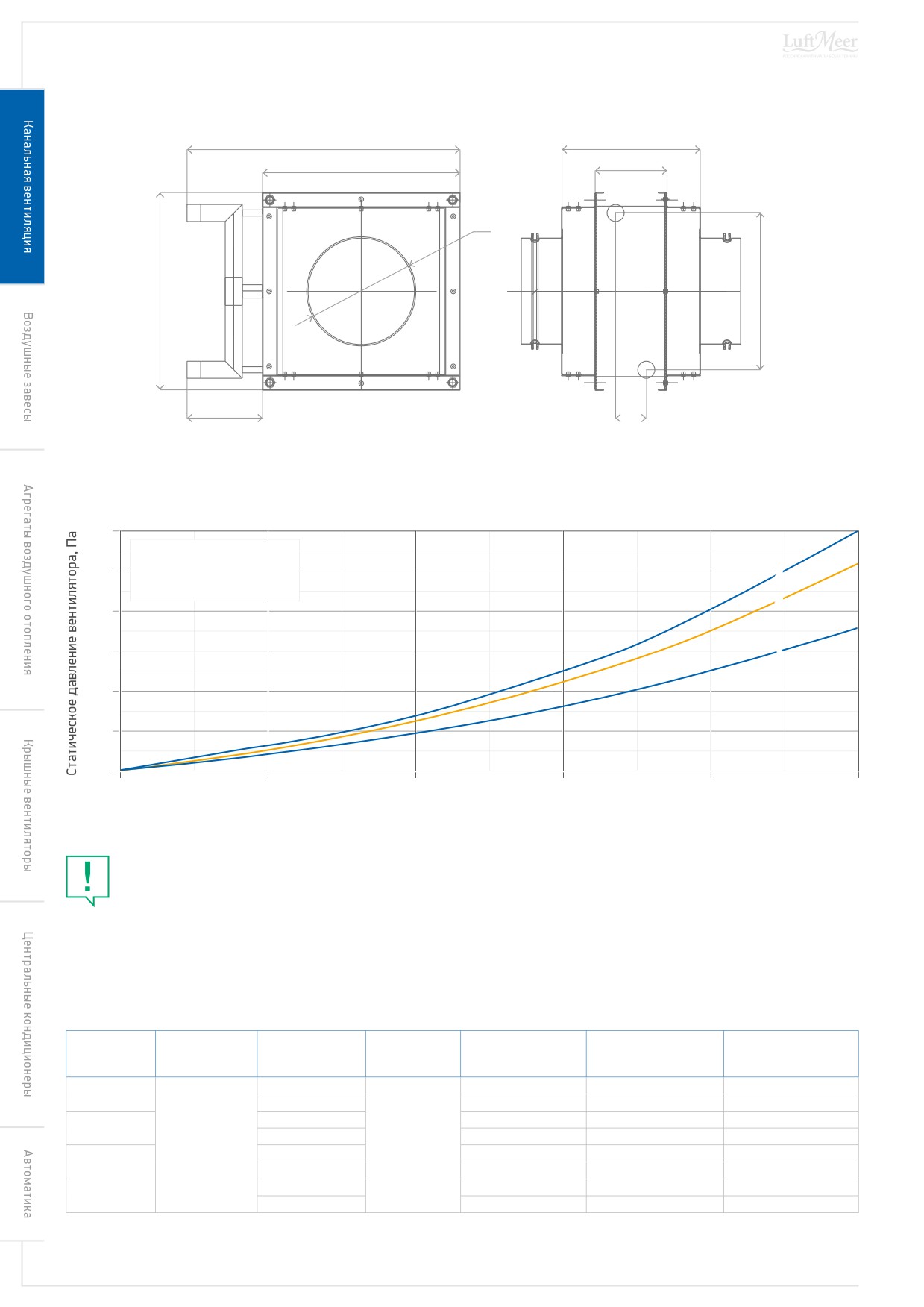

Схема 42. Габаритные размеры водяных нагревателей /HW
L
200
C
106
ØD
B
A
110,5
45
Аэродинамические характеристики
Гр. 33.
Аэродинамические характеристики водяных нагревателей /HW
60
1
160 /HW.2
50
2
200 /HW.2
3
3
250 /HW.2, 315 /HW.2
2
40
30
1
20
10
0
0
1
2
3
4
5
Скорость потока воздуха, м/с
Для определения скорости воздуха в сечении канального элемента в зависимости от заданного расхода воздуха
воспользуйтесь Табл. 33 «Скорость воздуха в сечении установок LM DUCT R» на стр. 61.
Теплотехнические характеристики
Табл. 38. Теплотехнические характеристики двухрядных водяных нагревателей /HW.2
Температура
Мощность в рабочей
Расход теплоноси-
Гидравлическое
Расход воз-
Типоразмер
Тип нагревателя
воздуха на
точке / макси-
теля в рабочей точке
сопр. в рабочей точке
духа, м³/час
выходе, °C
мальная, кВт
/ при Qmax, м³/ч
/ при Qmax, кПа
160
2,7 / 5,1
0,03 / 0,18
0,04 / 1,31
160
270
4,5 / 7,7
0,05 / 0,27
0,11 / 2,71
210
3,5 / 6,3
0,04 / 0,22
0,07 / 1,93
200
410
6,9 / 10,3
0,09 / 0,36
0,29 / 4,58
HW.2
20
360
6,0 / 11,5
0,07 / 0,41
0,29 / 8,76
250
630
10,6 / 17,5
0,13 / 0,62
0,82 / 18,62
610
10,2 / 17,1
0,12 / 0,6
0,75 / 17,88
315
1100
18,5 / 25,0
0,28 / 0,88
3,63 / 35,5
*
Температура наружного воздуха: Тн=-30°С / 85%.
Температурный перепад воды: 95/70°С
Любое использование материалов
66
допускается только с письменного разрешения правообладателя
LM DUCT R. Оборудование для круглых каналов
HE. Нагреватель электрический
3.2.4. HE. Нагреватель электрический
Назначение
Канальные электрические воздухонагреватели применяются для подогрева
воздуха и других не взрывоопасных газовых смесей, без содержания липких и
волокнистых материалов и агрессивных веществ в системах приточной вентиля-
ции и кондиционирования воздуха, а также как вторичный подогреватель в от-
дельных помещениях, где требуется индивидуальная регулировка температуры.
Температура перемещаемого воздуха — от -45°С до +40°С.

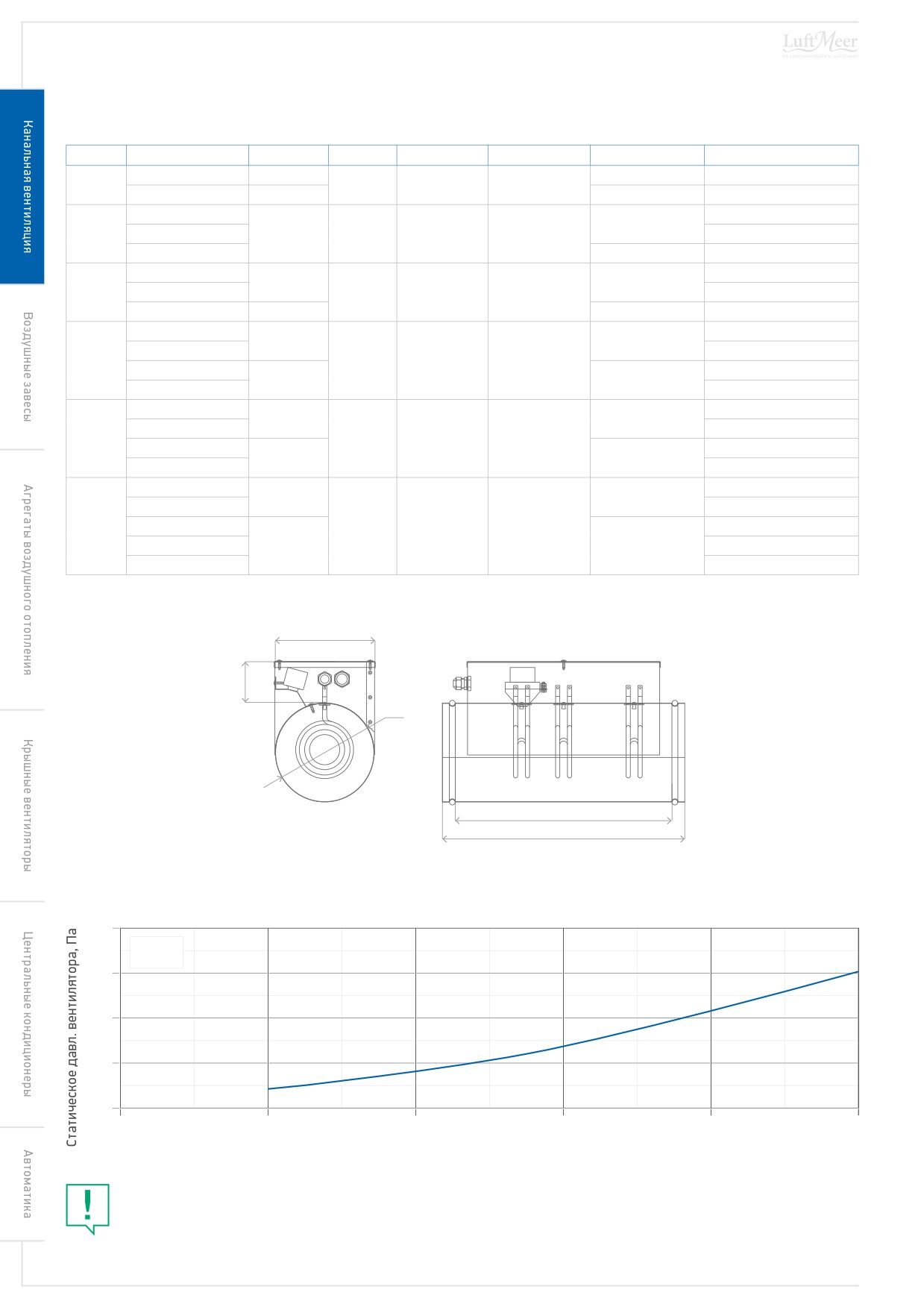

Рис. 16. Электрический
нагреватель /HE
Конструкция
Коммутационная коробка изготавливается из оцинкованного стального листа.
В качестве нагревателей используются ТЭНы из нержавеющей стали повышенной надежности.
Электрокалориферы серии /НE имеют степень защиты IP 40. Нагреватели стандартно оснащены двумя термостатами за-
щиты от перегрева корпуса и воздуха, срабатывающие при температуре +75°С, а также цепью термоконтактов, которая
размыкается в случае перегрева.
Формирование имени
LM DUCT R 100 /HE.1.0.06.2
1
2
34 5
6 7
1.
Серия оборудования.
5.
Тип встроенного ШИМ-блока управления первой ступенью: 0 — без
ШИМ-блока.
2.
Типоразмер.
6.
Мощность нагревателя, кВт.
3.
Электрический нагреватель.
7.
Подключение нагревателя: 1 — 1ф~230В, 2 — 2ф~380В, пусто
4.
Количество ступеней нагревателя.
— 3ф~380В.
Область применения
Элементы системы автоматики:
датчик температуры канальный /DA.CZ или /DA.CP;
силовой модуль /SOM.3D_.
Рекомендации по проектированию
Монтаж может производиться в любом положении, кроме положения коммутационной коробкой вниз, при помощи нип-
пельного соединения. Электрические воздухонагреватели необходимо монтировать в соответствии с указанным на кор-
пусе направлением потока воздуха.
Скорость потока воздуха через электрический нагреватель должна быть не менее 1,2 м/с. Для предотвращения загрязне-
ния электронагревателя необходимо перед ним на расстоянии не менее 1 м установить воздушный фильтр.
Нагреватель /НЕ может нагревать воздух выше +40°С при условии расположения нагревателя в канальной системе
после элементов, способных выдержать до +40°С.
Подключение
В соединительной коробке имеются необходимые клеммы для электросоединений, с зажимами для простого и быстрого
монтажа.
Питающее напряжение 1~230В или 3~380В.
Условия хранения
Помещение для хранения агрегатов, содержащих электронагреватель, должно быть сухим, проветриваемым с температу-
рой не ниже +1°С и влажностью не более 35%.
При несоблюдении данного требования производитель не несет ответственности
за порчу агрегата и неправильную работу оборудования.
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
67
LM DUCT R. Оборудование для круглых каналов
HE. Нагреватель электрический
Габаритные размеры
Табл. 39.
Габаритно-весовые характеристики электрических нагревателей /HE
Т/р
Нагреватель
A, мм
B, мм
C, мм
D, мм
L, мм
Масса, кг
/HE.1.0.01.1
271
360
2,2
100
74
104
100
/HE.1.0.02.1
366
455
3,5
/HE.1.0.01.1
3,4
330
125
/HE.1.0.02.1
271
82
129
125
3,4
/HE.1.0.03.1
347
3,7
/HE.1.0.02.1
4,2
271
370
160
/HE.1.0.03.1
83
164
160
4,6
/HE.1.0.06
391
490
6,5
/HE.1.0.03.1
5,3
271
370
/HE.1.0.06
6,1
200
86
204
200
/HE.1.0.09
7,7
391
490
/HE.1.0.12
8,7
/HE.1.0.06
7,3
271
370
/HE.1.0.09
8,1
250
99
254
250
/HE.1.0.12
10
391
490
/HE.1.0.15
11
/HE.1.0.06
8,9
271
370
/HE.1.0.09
9,7
315
/HE.1.0.12
98
319
315
12,2
/HE.1.0.15
391
490
12,5
/HE.1.0.18
13,8
Схема 43.
Габаритные размеры электрических нагревателей /HE
C
B
ØD
A
L
Аэродинамические характеристики
Гр. 34.
Аэродинамические характеристики электрических нагревателей /HE
40
HE
30
20
10
0
0
1
2
3
4
5
Скорость потока воздуха, м/с
Для определения скорости воздуха в сечении канального элемента в зависимости от заданного расхода воздуха
воспользуйтесь Табл. 33 «Скорость воздуха в сечении установок LM DUCT R» на стр. 61.
Любое использование материалов
68
допускается только с письменного разрешения правообладателя
LM DUCT R. Оборудование для круглых каналов
HE. Нагреватель электрический
Электрические характеристики

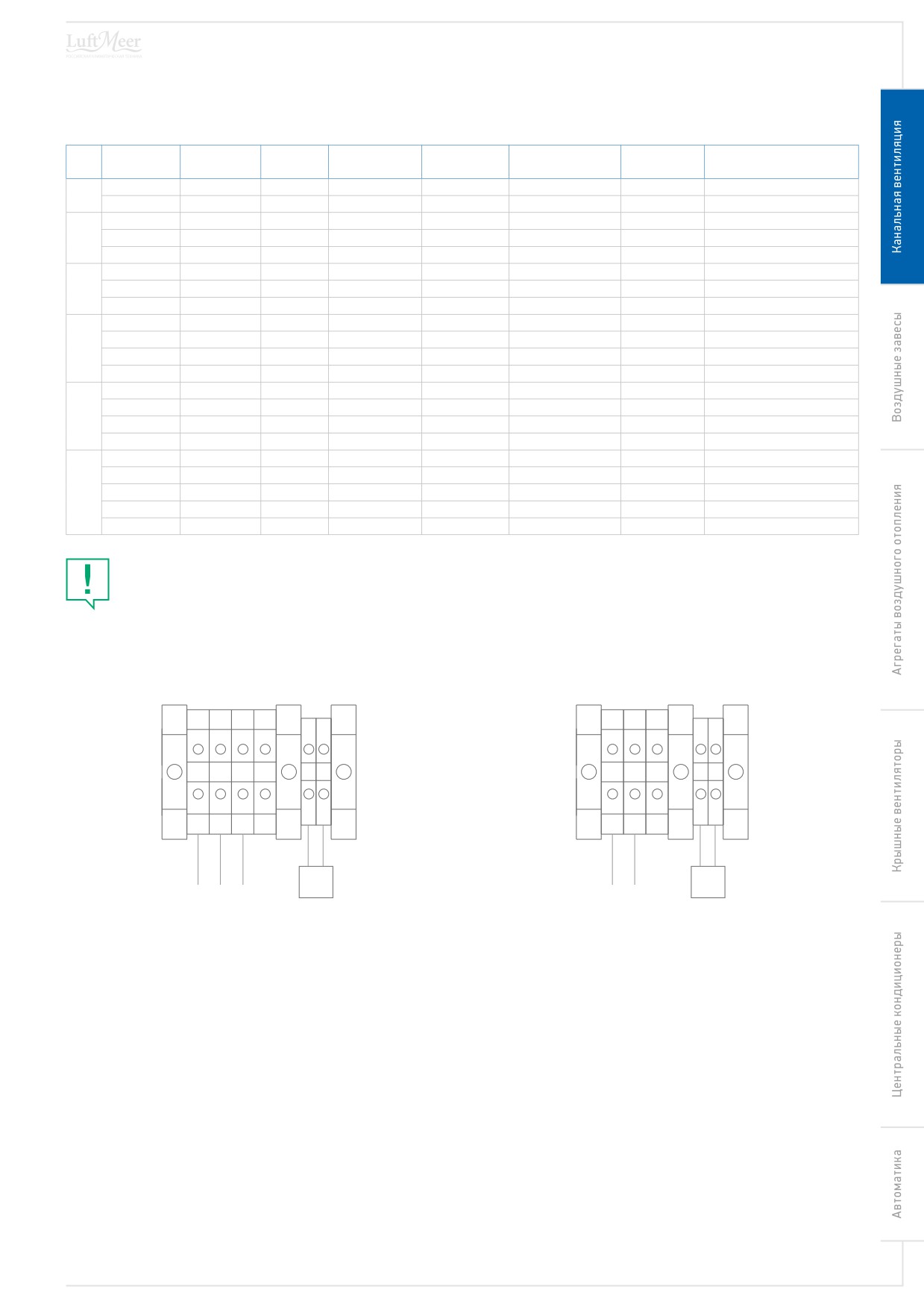

Табл. 40. Электрические характеристики нагревателей /HE
Мощность
Кол-во
Кол-во сило-
Рекомендумый
Кол-во кабе-
Рекомендуемый кабель
Т/р
Нагреватель
Напряжение, В
общая, кВт
ступеней
вых кабелей
силовой кабель
лей управл.
для управляющих цепей
/HE.1.0.01.1
1
1
1~230
1
ПВКВ 3х2,5
1
ПВКВ 2х0,75
100
/HE.1.0.02.1
2
1
1~230
1
ПВКВ 3х2,5
1
ПВКВ 2х0,75
/HE.1.0.01.1
1
1
1~230
1
ПВКВ 3х2,5
1
ПВКВ 2х0,75
125
/HE.1.0.02.1
2
1
1~230
1
ПВКВ 3х2,5
1
ПВКВ 2х0,75
/HE.1.0.03.1
3
1
1~230
1
ПВКВ 3х2,5
1
ПВКВ 2х0,75
/HE.1.0.02.1
2
1
1~230
1
ПВКВ 3х2,5
1
ПВКВ 2х0,75
160
/HE.1.0.03.1
3
1
1~230
1
ПВКВ 3х2,5
1
ПВКВ 2х0,75
/HE.1.0.06
6
1
3~380
1
ПВКВ 4х2,5
1
ПВКВ 2х0,75
/HE.1.0.03.1
3
1
1~230
1
ПВКВ 3х2,5
1
ПВКВ 2х0,75
/HE.1.0.06
6
1
3~380
1
ПВКВ 4х2,5
1
ПВКВ 2х0,75
200
/HE.1.0.09
9
1
3~380
1
ПВКВ 4х2,5
1
ПВКВ 2х0,75
/HE.1.0.12
12
1
3~380
1
ПВКВ 4х4,0
1
ПВКВ 2х0,75
/HE.1.0.06
6
1
3~380
1
ПВКВ 4х2,5
1
ПВКВ 2х0,75
/HE.1.0.09
9
1
3~380
1
ПВКВ 4х2,5
1
ПВКВ 2х0,75
250
/HE.1.0.12
12
1
3~380
1
ПВКВ 4х4,0
1
ПВКВ 2х0,75
/HE.1.0.15
15
1
3~380
1
ПВКВ 4х4,0
1
ПВКВ 2х0,75
/HE.1.0.06
6
1
3~380
1
ПВКВ 4х2,5
1
ПВКВ 2х0,75
/HE.1.0.09
9
1
3~380
1
ПВКВ 4х2,5
1
ПВКВ 2х0,75
315
/HE.1.0.12
12
1
3~380
1
ПВКВ 4х4,0
1
ПВКВ 2х0,75
/HE.1.0.15
15
1
3~380
1
ПВКВ 4х4,0
1
ПВКВ 2х0,75
/HE.1.0.18
18
1
3~380
1
ПВКВ 4х6,0
1
ПВКВ 2х0,75
Тип и сечение кабеля указаны в рекомендательном порядке. В зависимости от длины кабельной трассы и условий
прокладки кабеля сечение может быть изменено.
Схемы подключения
Схема 44. Схемы подключения нагревателей /HE
L1
L2
L3
PE
L1
N
PE
TK
TK
L1
L2
L3
L1
N
В связи с непрерывной работой над качественным улучшением своей продукции
завод-производитель оставляет за собой право вносить изменения без предварительного уведомления
69

















содержание      ..     1      2      3      4      ..
