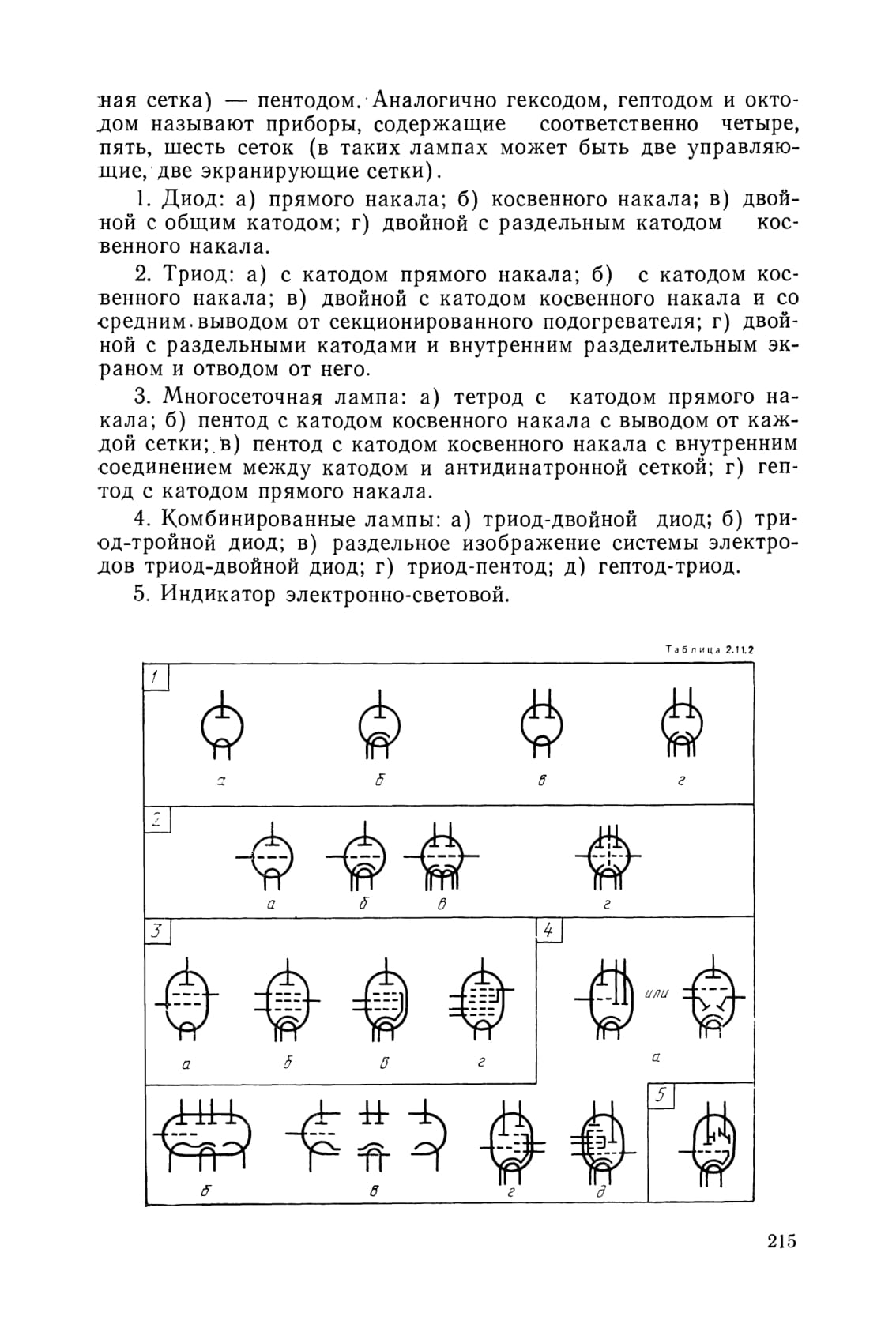

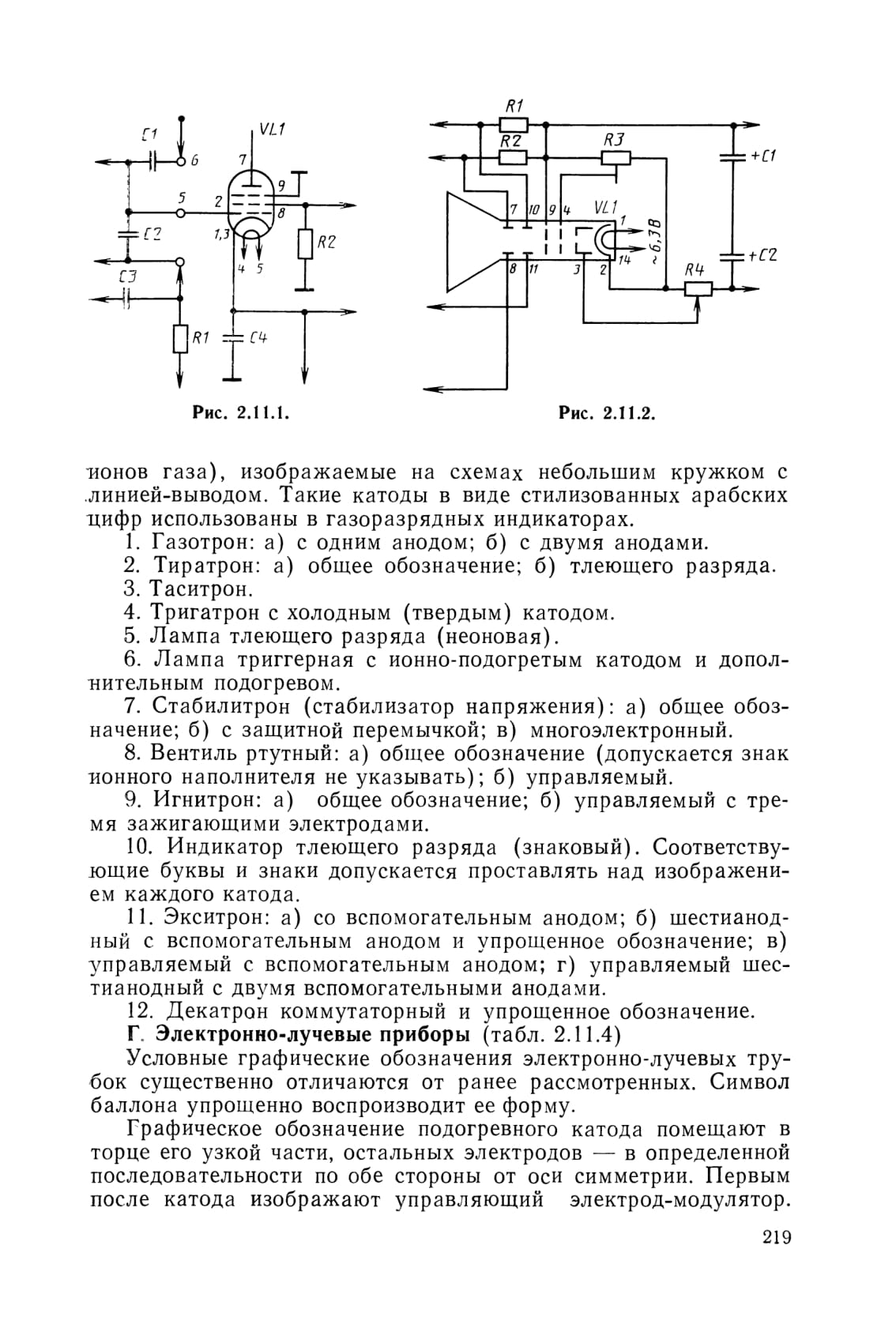

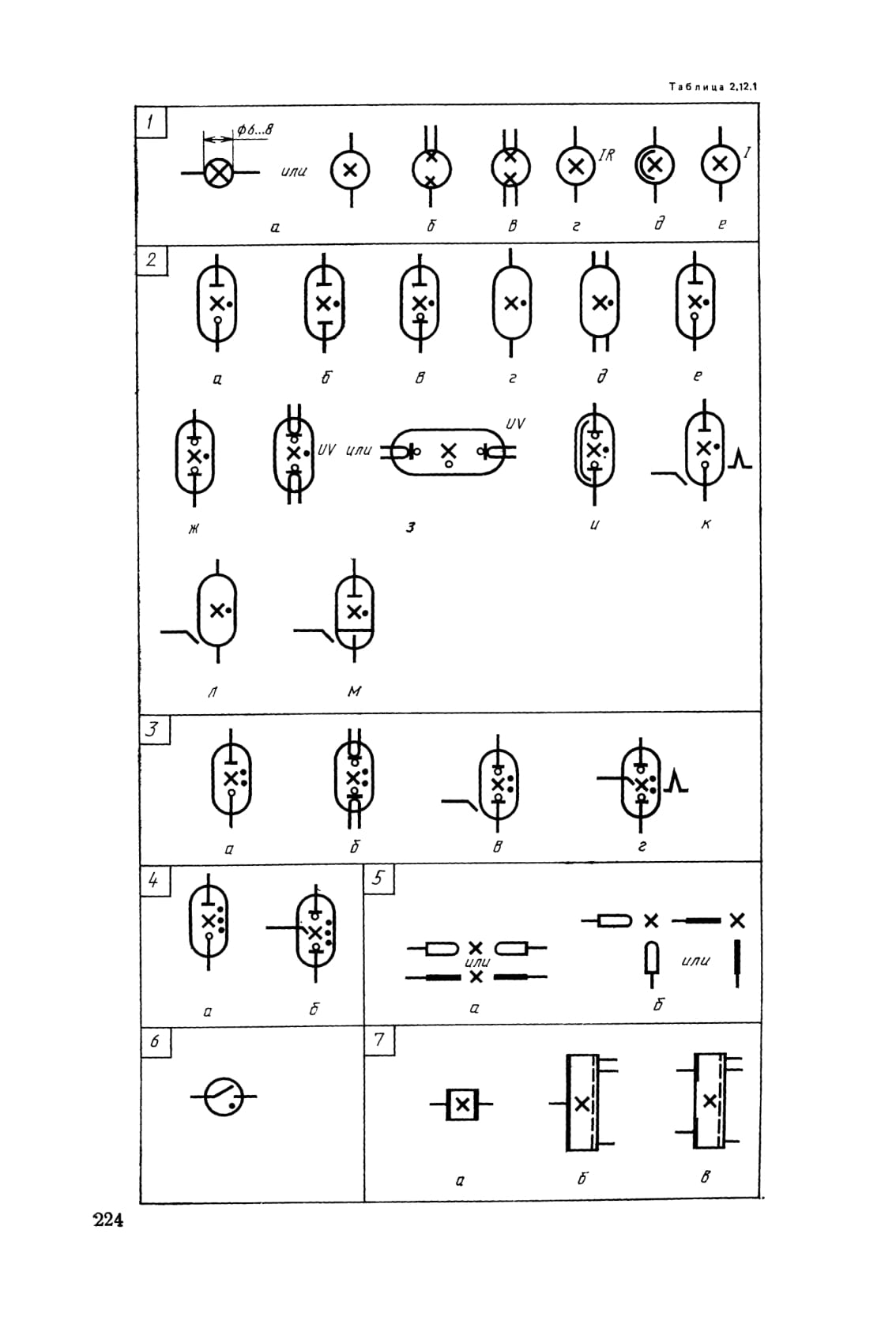

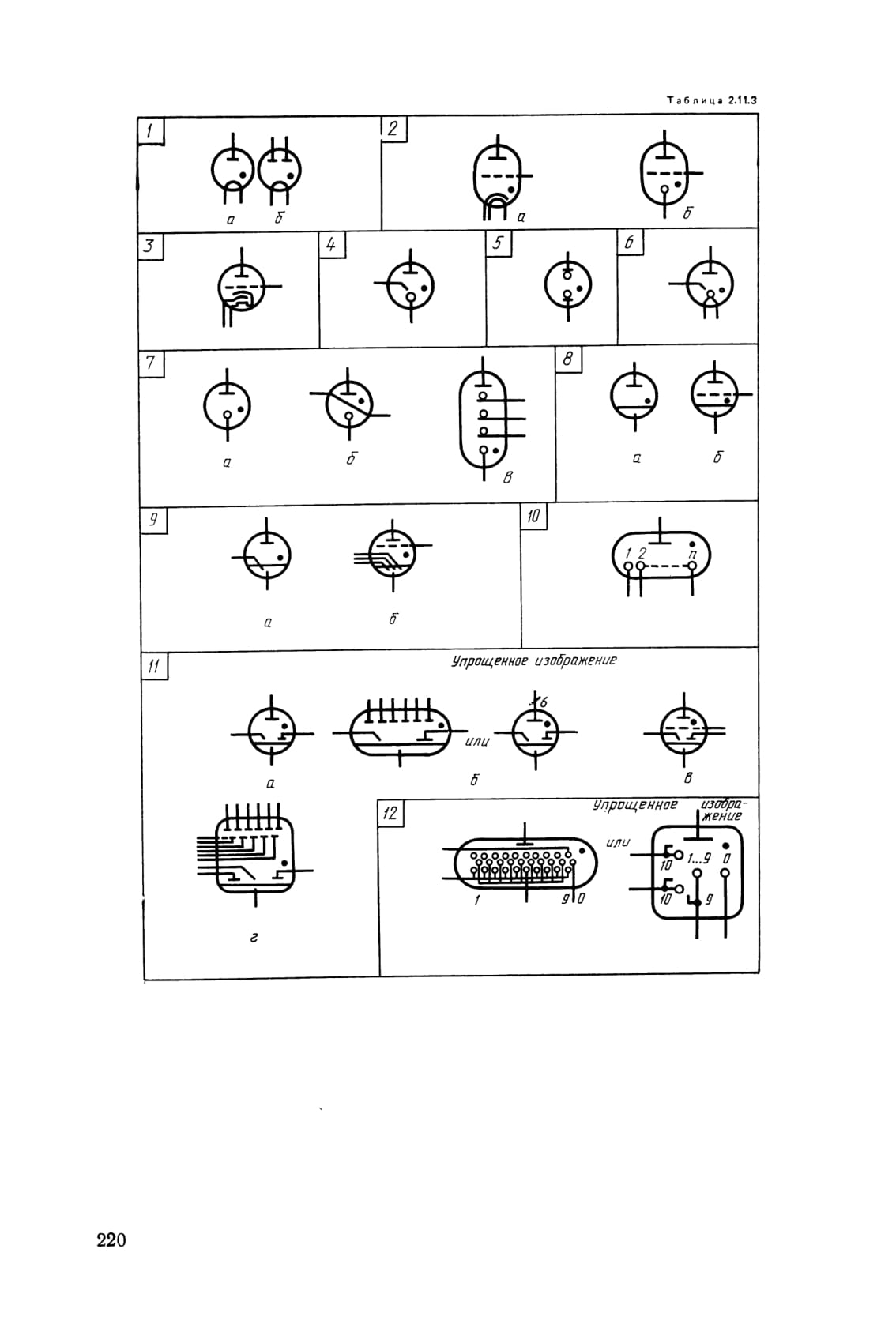

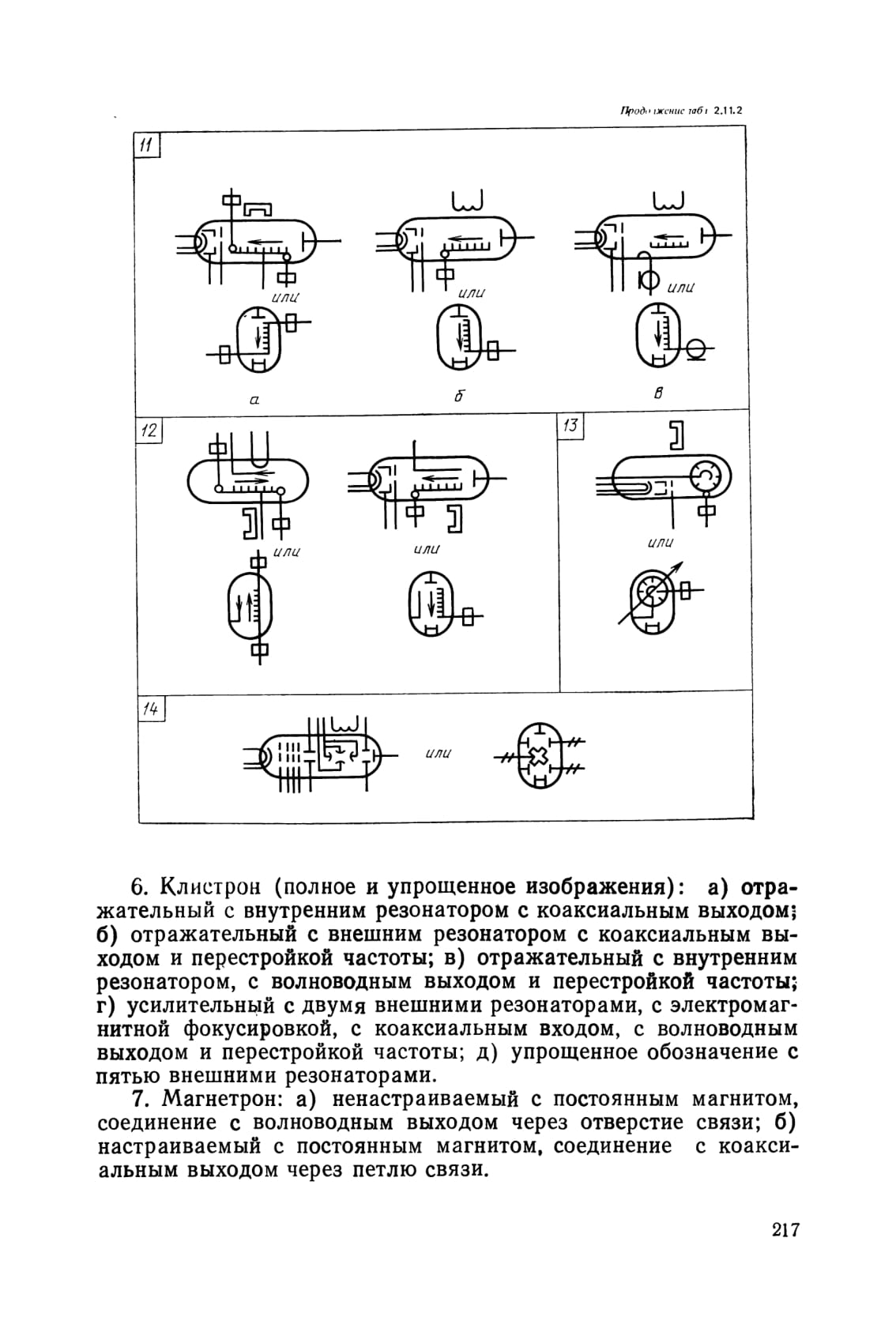

2.11. ЭЛЕКТРОВАКУУМНЫЕ ПРИБОРЫ (ГОСТ 2.731—81)

Действие электровакуумных приборов основано на использовании электрических явлений в вакууме. Рядом с позиционным обозначением прибора, как правило, указывают и его тип.

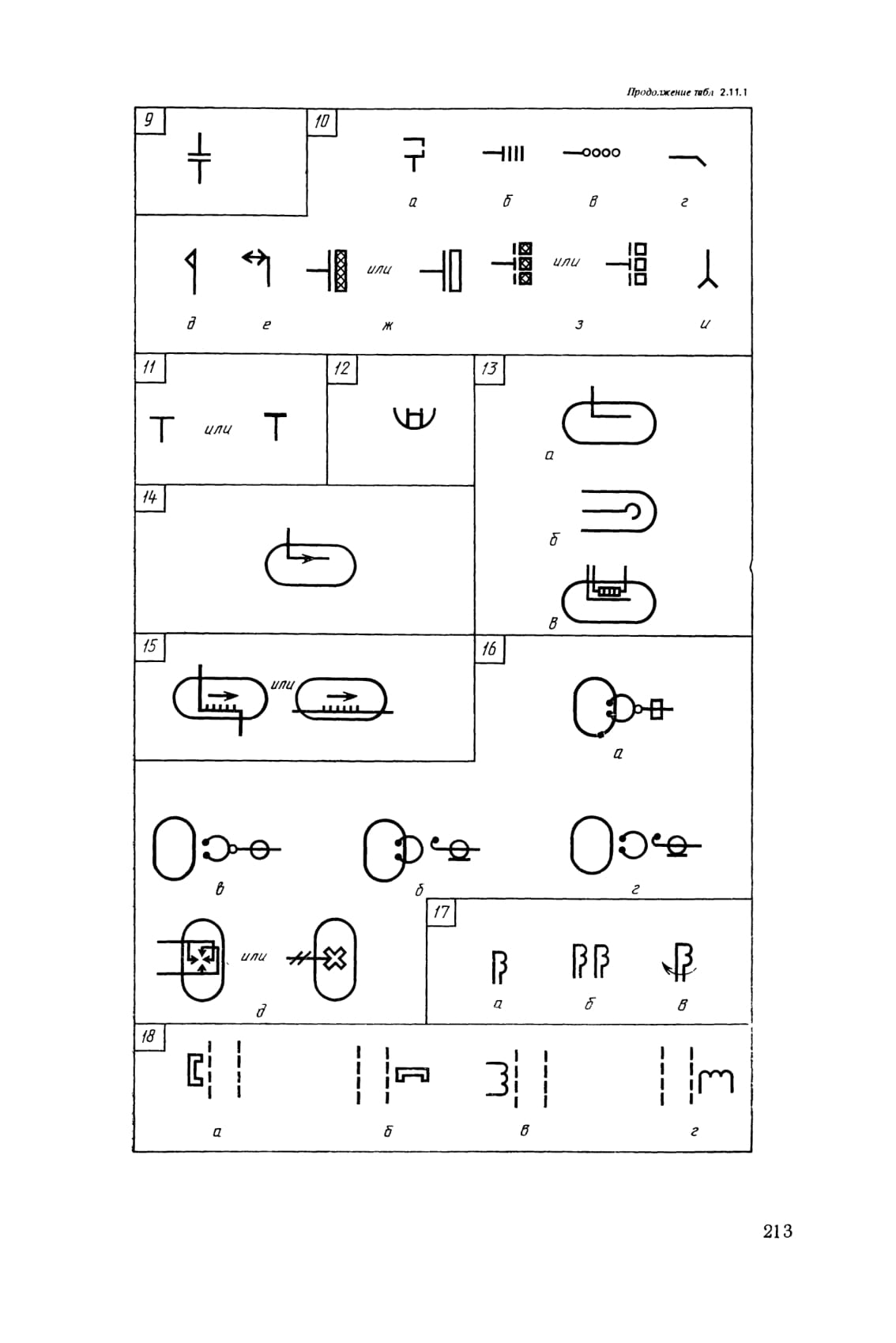

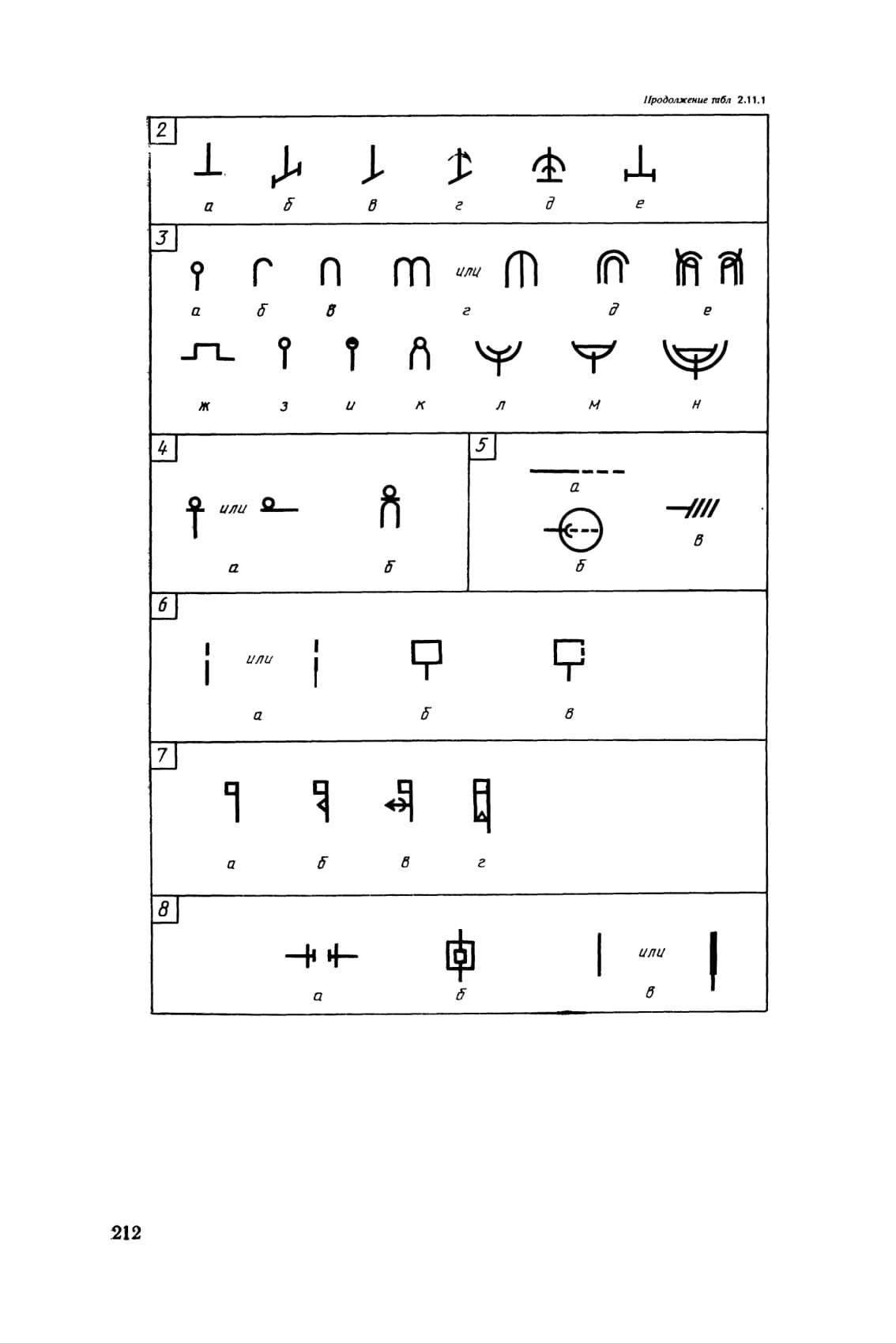

А. Обозначения элементов электровакуумных приборов (табл. 2.11.1)

Обязательный элемент электровакуумного прибора — баллон, чаще всего стеклянный, но он может быть и металлическим, керамическим, металлокерамическим и т. д. На схемах баллон изображают в виде круга или овала.

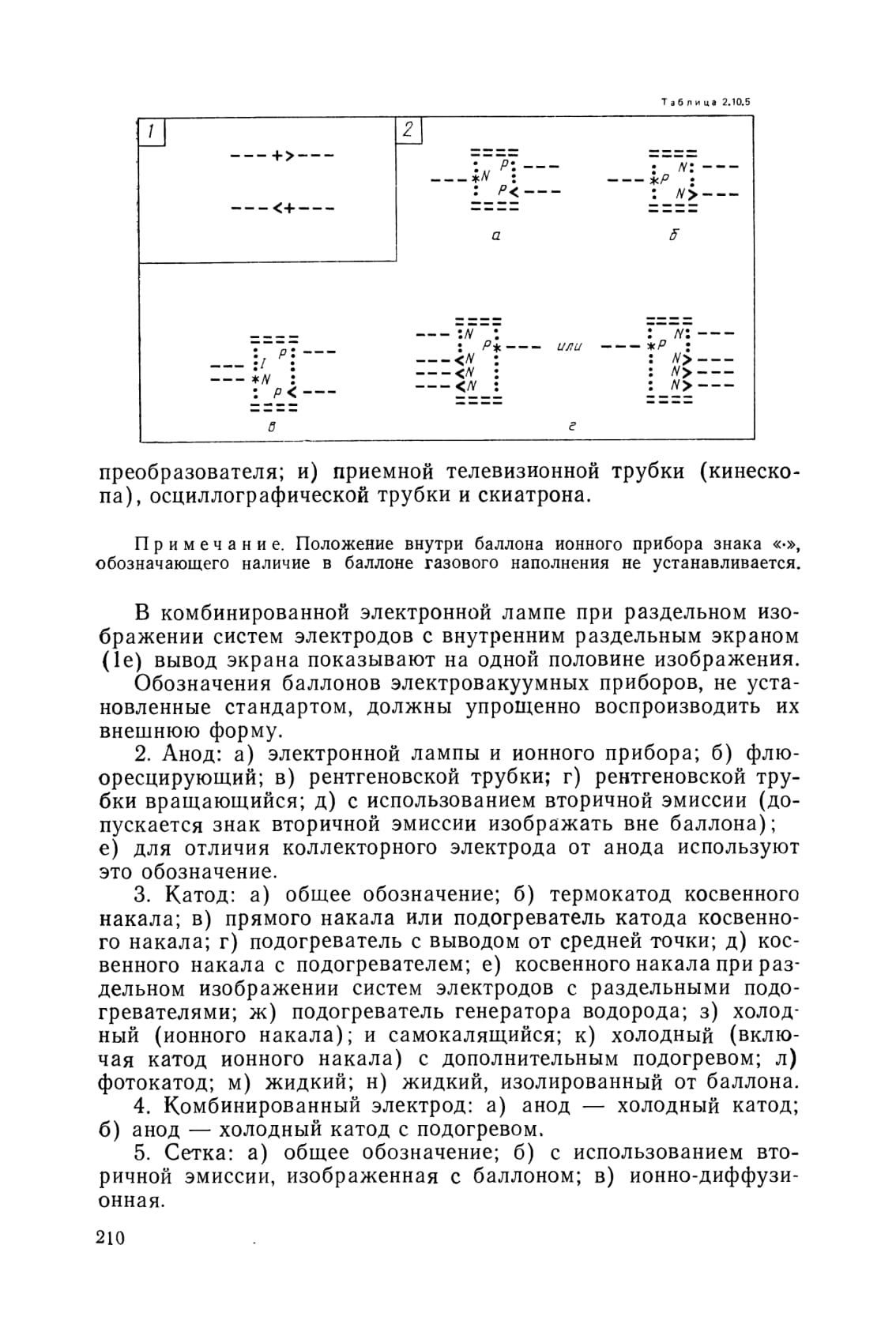

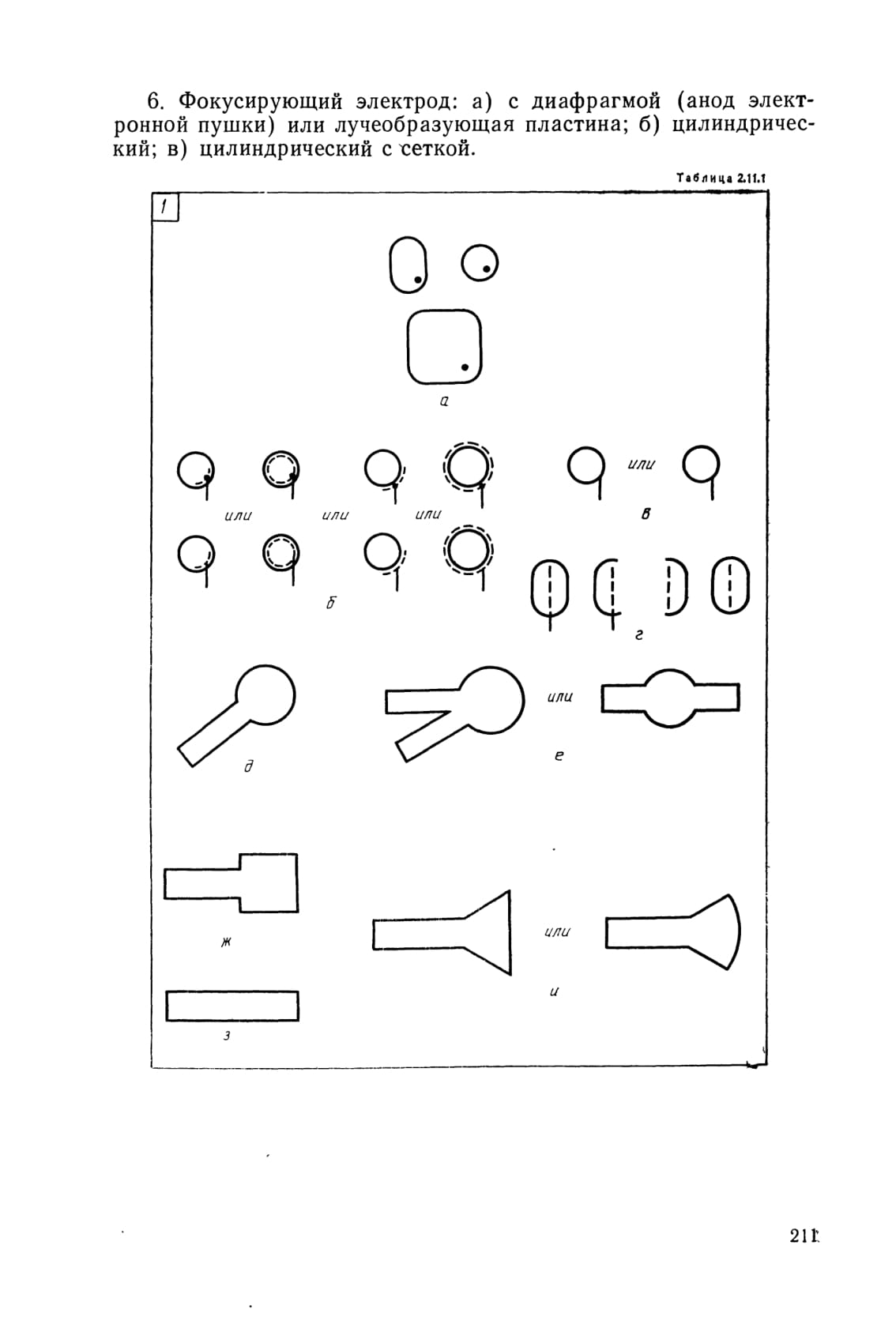

1. Баллон: а) комбинированного электровакуумного прибора; б) электровакуумного прибора с внутренним экраном и с наружным съемным экраном; в) электровакуумного прибора металлический или металлизированный с отводом; г) комбинированной электронной лампы с внутренним раздельным экраном (с выводом и без вывода); д) иконоскопа; е) электронно-лучевого прибора с двумя горловинами; ж) суперортикона, моноскопа запоминающей трубки; з) видикона и электроннооптического
