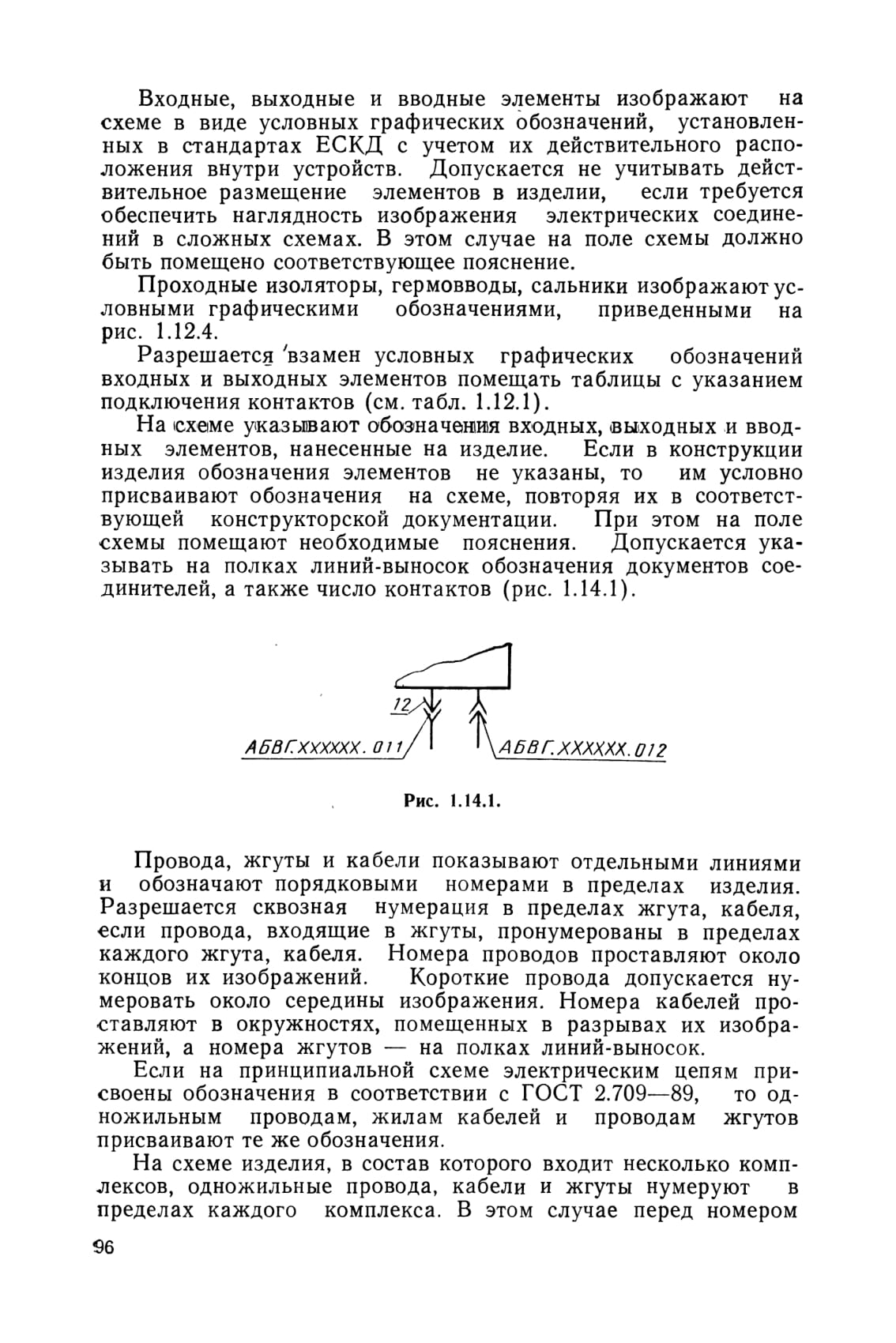

1.14. ОБЩАЯ СХЕМА (Э6)

На схеме изображают устройства и элементы, входящие в комплекс, а также соединяющие их провода, жгуты и кабели. Устройства и элементы изображают в виде прямоугольников. Допускается изображать элементы в виде условных графических обозначений или упрощенных внешних очертаний, а устройства — в виде упрощенных внешних очертаний. Расположение графических обозначений на схеме должно примерно соответствовать действительному расположению устройств и элементов в изделии. Если действительное размещение устройств и элементов неизвестно, то графические обозначения устройств и элементов располагают с учетом простоты и наглядности изображения электрических соединений между ними.

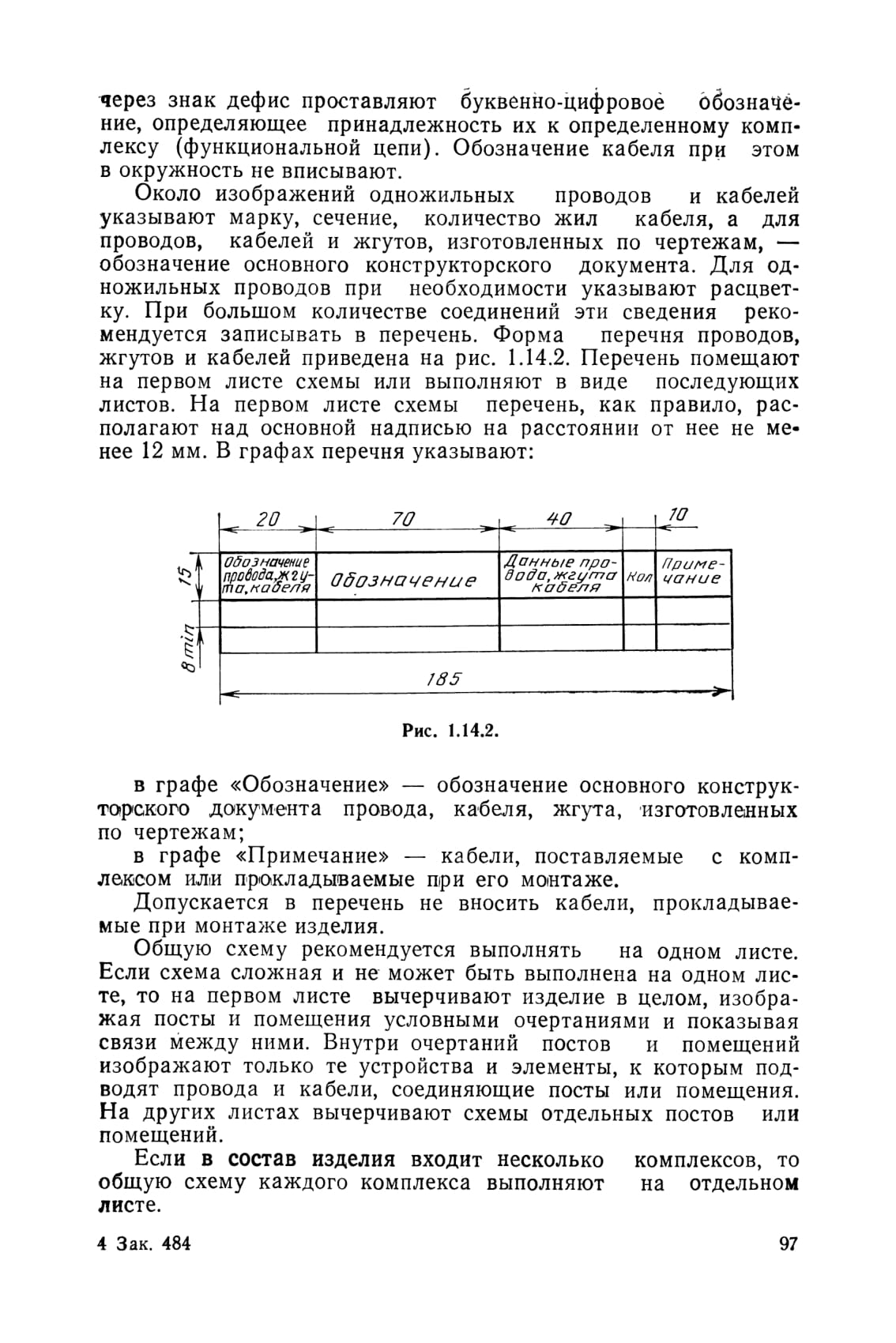

Около изображения каждого устройства и элемента указывают его наименование и тип или обозначение документа, на основании которого они применены. При большом количестве устройств и элементов сведения о них записывают в перечень элементов. В этом случае им присваивают позиционные обозначения, которые проставляют рядом с графическими обозначениями.

Устройства и элементы, сгруппированные в посты или помещения, следует записывать в перечень по постам или помещениям.

1.15. СХЕМА РАСПОЛОЖЕНИЯ

Схема расположения определяет относительное расположение составных частей изделия, а при необходимости, также жгутов, проводов, кабелей. На схеме изображают составные части изделия и при необходимости связи между ними, а также конструкцию, помещение или местность, на которых эти части расположены. Составные части изделия изображают в виде упрощенных внешних очертаний или условных графических обозначений, которые располагают в соответствии с действительным размещением частей изделия в конструкции или на .местности.

Провода, жгуты и кабели изображают в виде отдельных линий или упрощенных внешних очертаний.

Около изображений устройств и элементов помещают их наименования и типы и (или) обозначение документа, на основании которого они применены. При большом количестве составных частей изделия эти сведения записывают в перечень элементов. В этом случае составным частям изделия присваивают позиционные обозначения.

Схемы расположения могут быть выполнены на разрезах конструкций, разрезах или планах зданий или в аксонометрии.

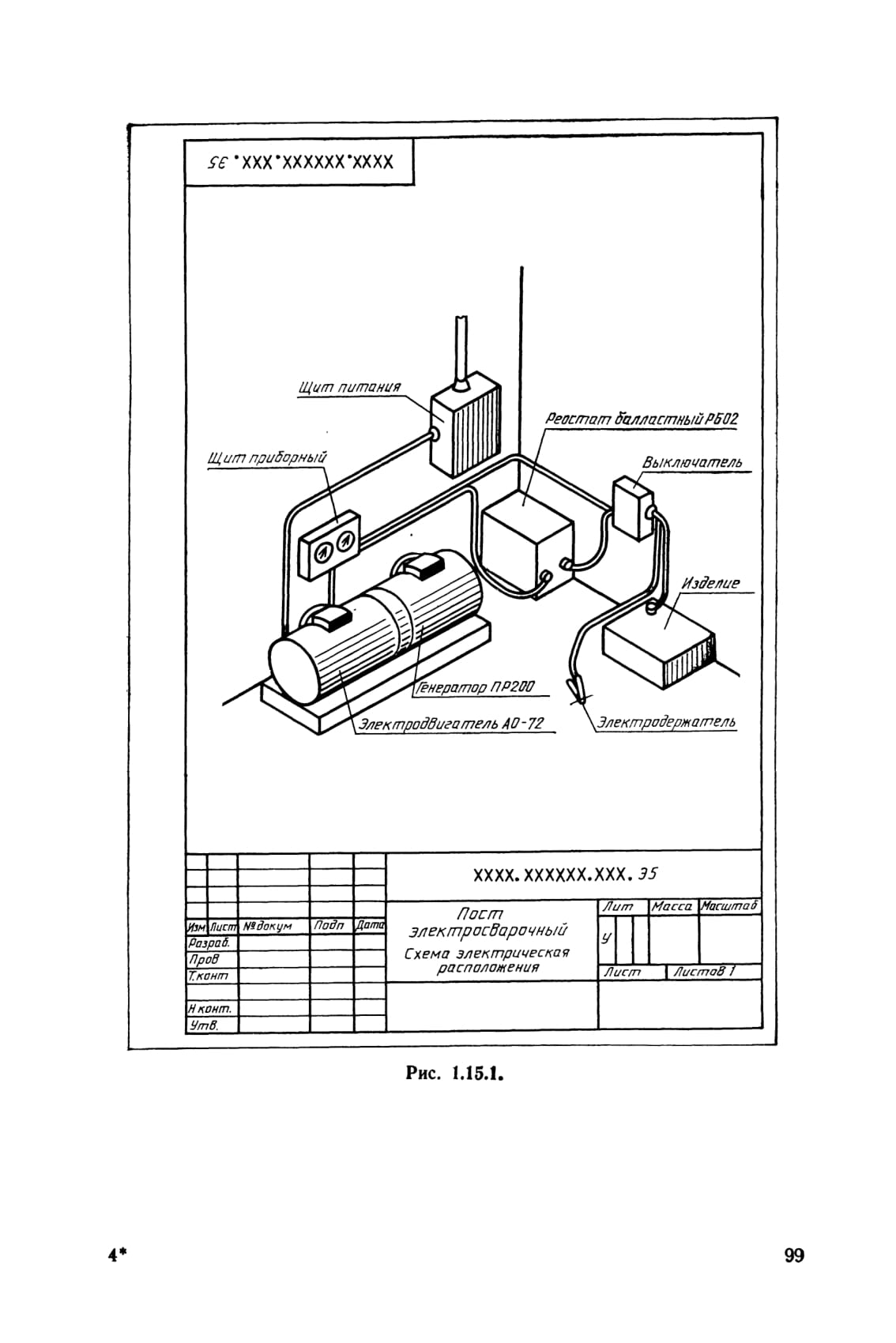

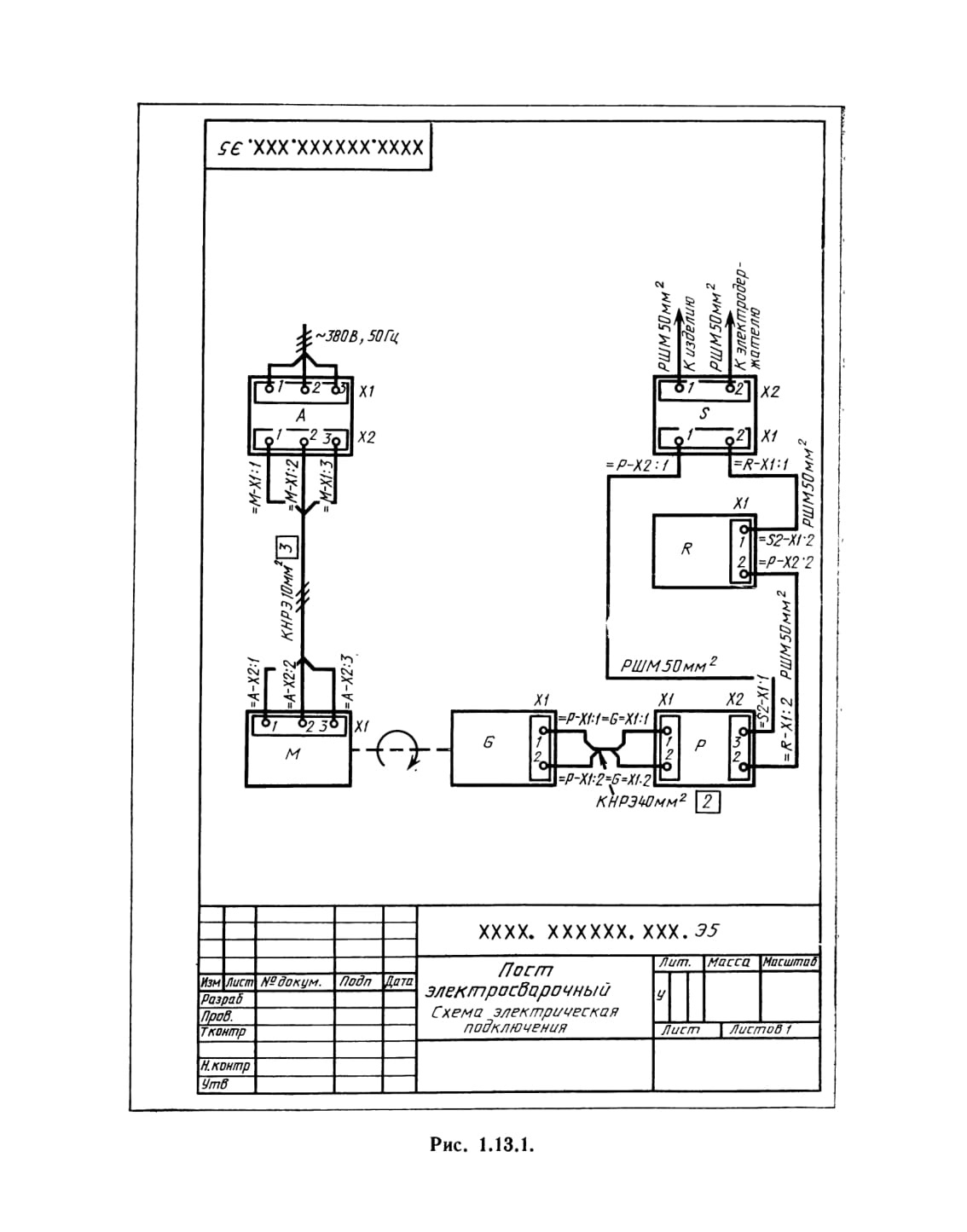

На рис. 1.15.1 представлена электрическая схема расположения сварочного поста, изображенная в аксонометрии. Сварочный пост показан во внутреннем интерьере служебного помещения.

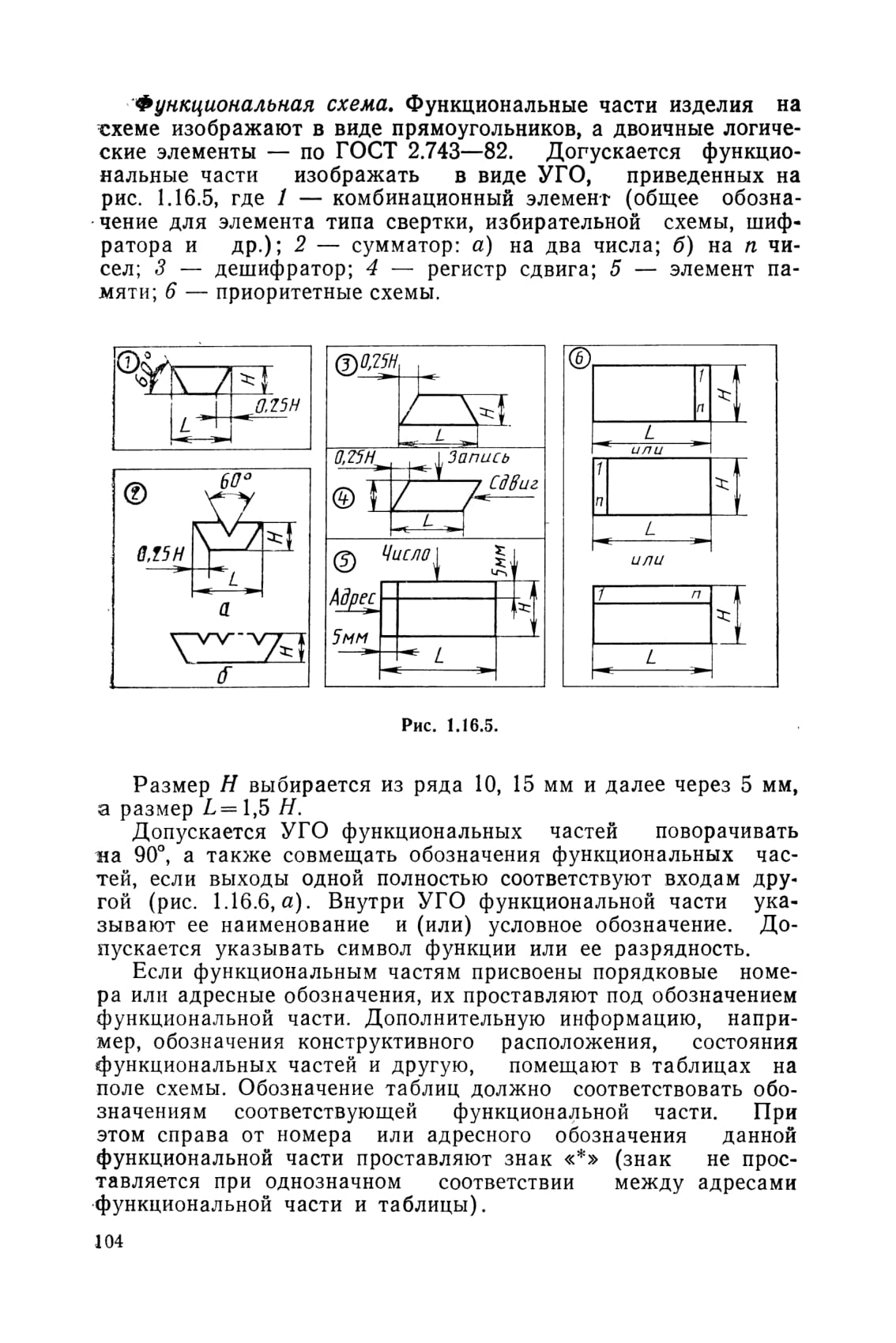

1.16. СХЕМЫ ЦИФРОВОЙ ВЫЧИСЛИТЕЛЬНОЙ ТЕХНИКИ

Схемы изделий цифровой вычислительной техники выполняют в соответствии с правилами, установленными ГОСТ 2.708—81, и с учетом требований ГОСТ 2.701—84, ГОСТ 2.702—75, ГОСТ 2.721—74.

Условные графические обозначения (УГО) выполняют по ГОСТ 2.743—82 «ЕСКД. Обозначения условные графические в схемах. Элементы цифровой техники» (см. разд. 2).

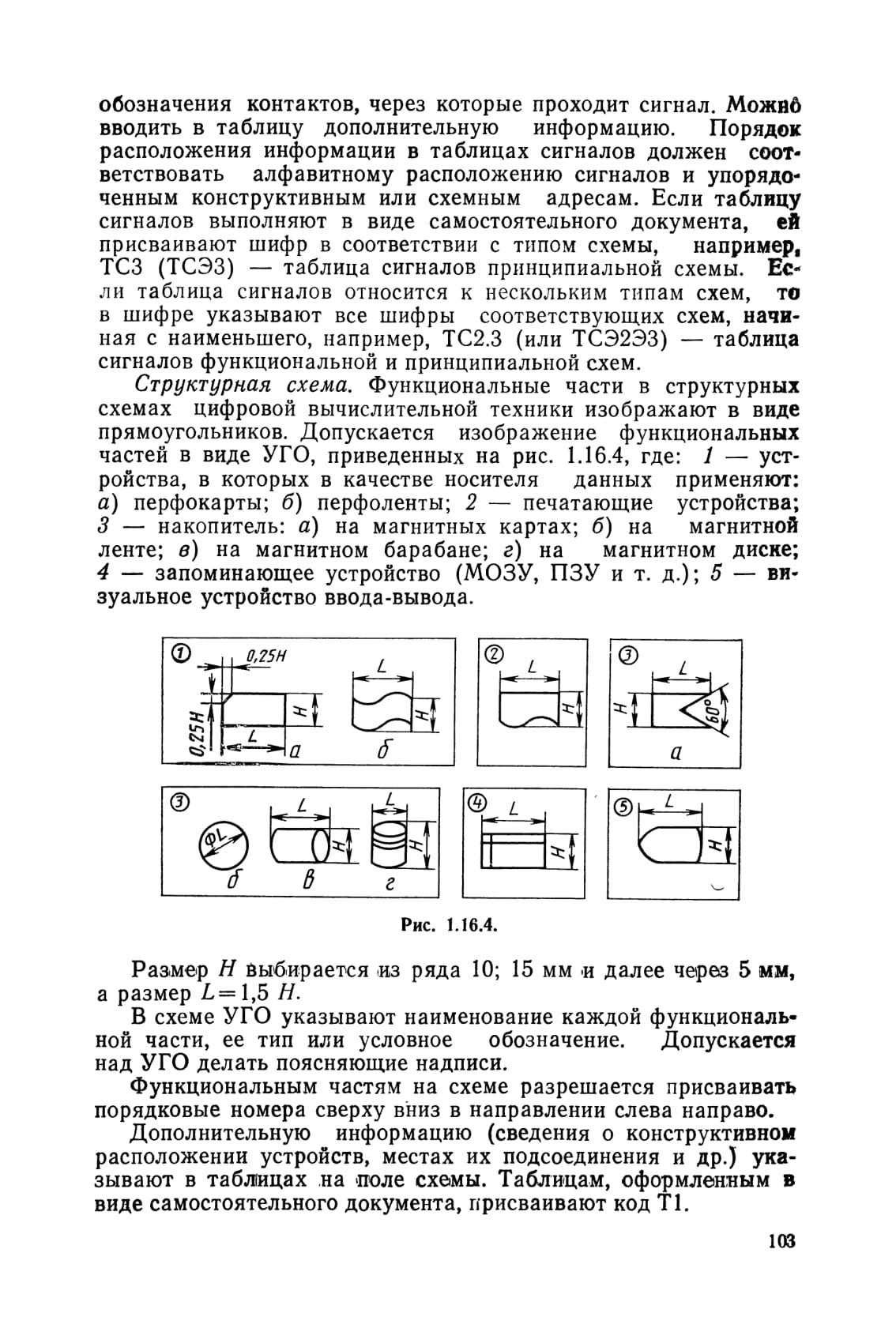

Особенности выполнения схем.

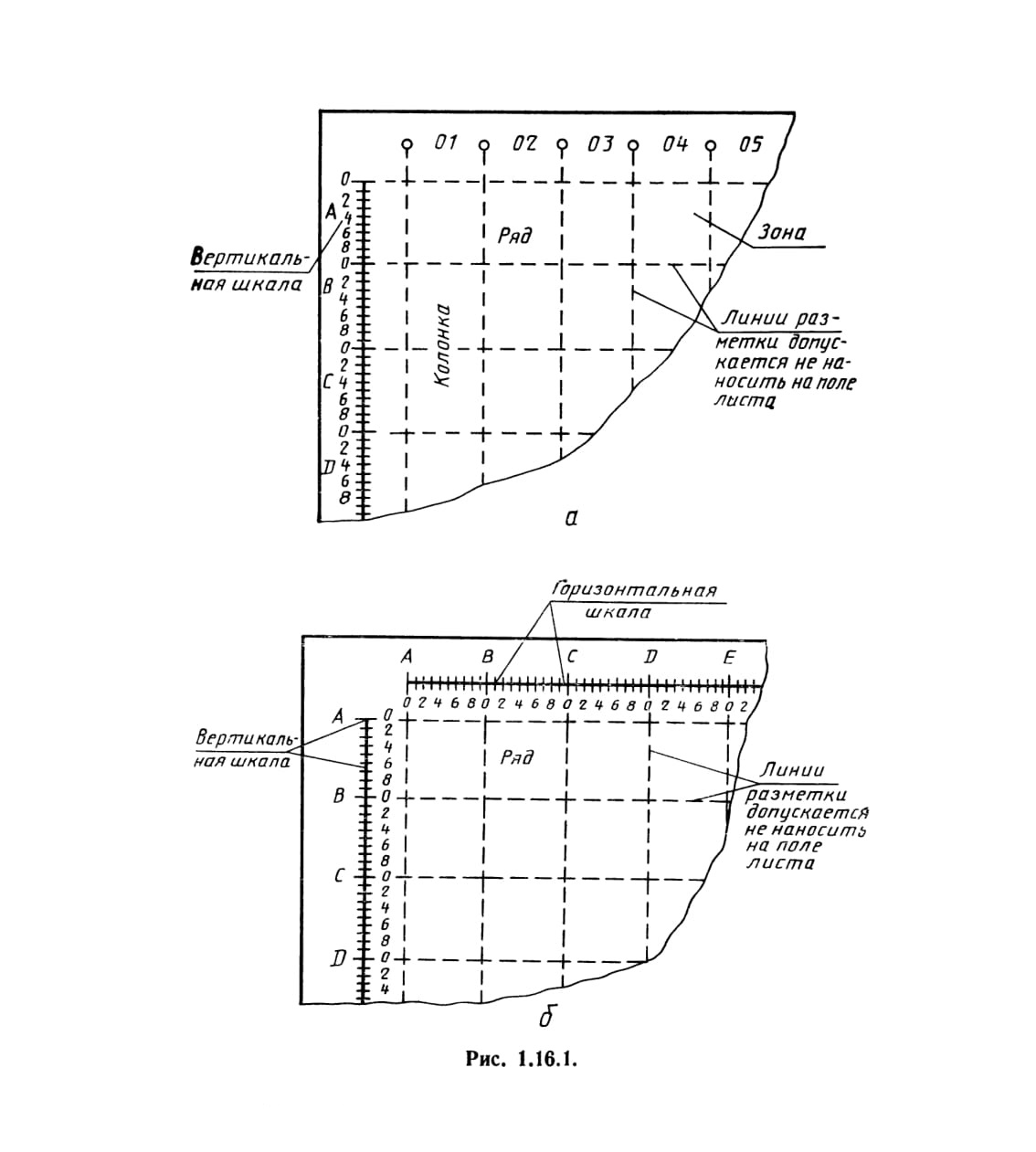

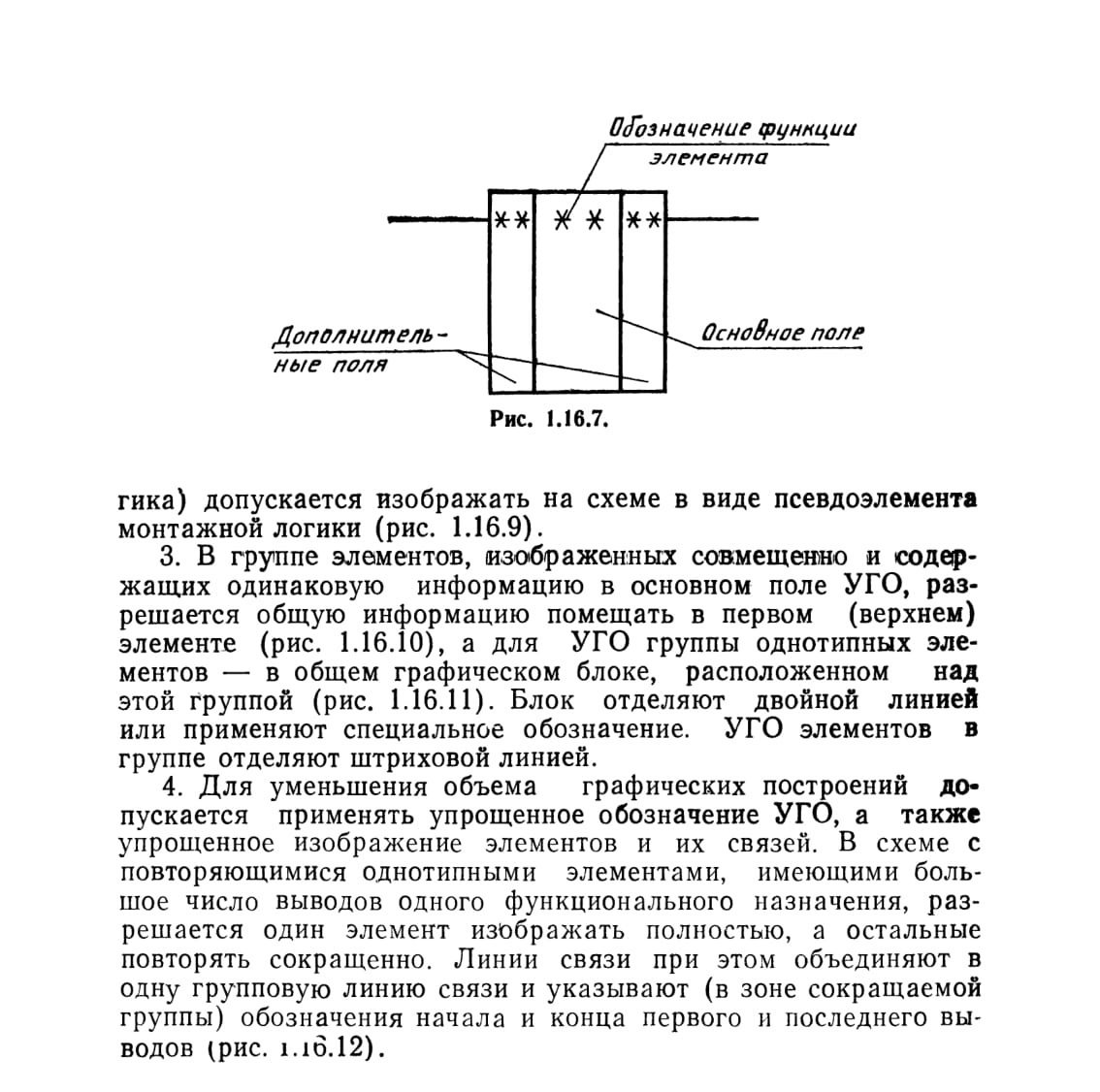

1. При большой графической насыщенности листов схем допускается делить поле листа на колонки, ряды, зоны или применять метод координат. При делении поля листа на зоны (рис. 1.16.1, а) колонки обозначают по верхней кромке листа слева направо порядковыми номерами с постоянным количеством знаков в номере (00, 01, ... , 10 ... , 20), а ряды — по вертикали сверху вниз прописными буквами латинского алфавита. Ширину колонки принимают равной ширине минимального основного поля УГО элемента, а высоту ряда — равной минимальной высоте УГО. Обозначение зоны состоит из обозначения ряда и обозначения колонки, например,

В01, С10. При делении поля координатным методом (рис. 1.16.1,6) вертикальные и горизонтальные координаты обозначают прописными буквами латинского алфавита (кроме 1 и 0). Допускается давать дополнительную разметку ряда и колонки при помощи вертикальных и горизонтальных шкал, как показано на рисунке. Деление шкал обозначают порядковыми номерами с постоянным их количеством в пределах каждого ряда и колонки. Расстояние между делениями шкалы должно быть не менее 2 мм.

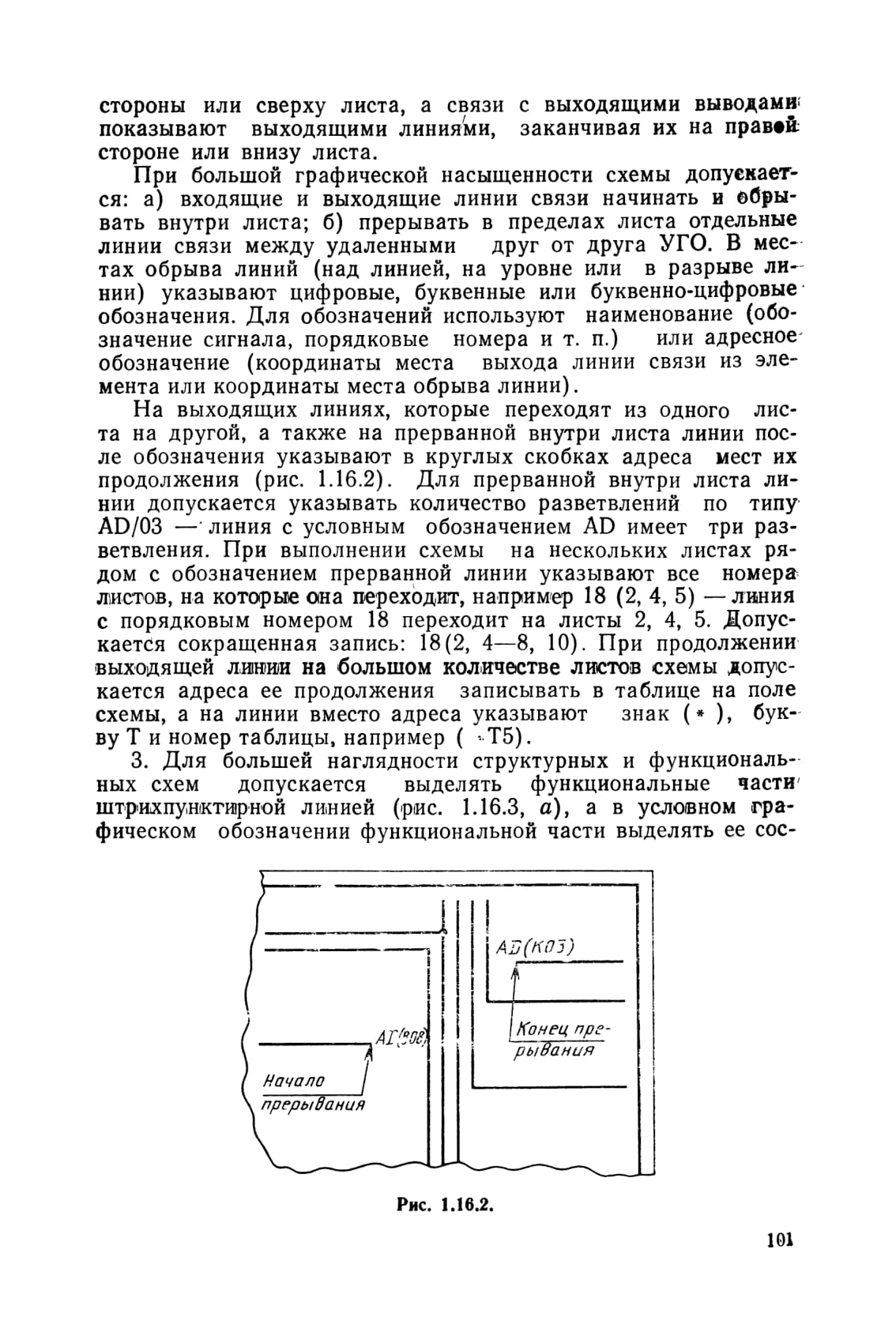

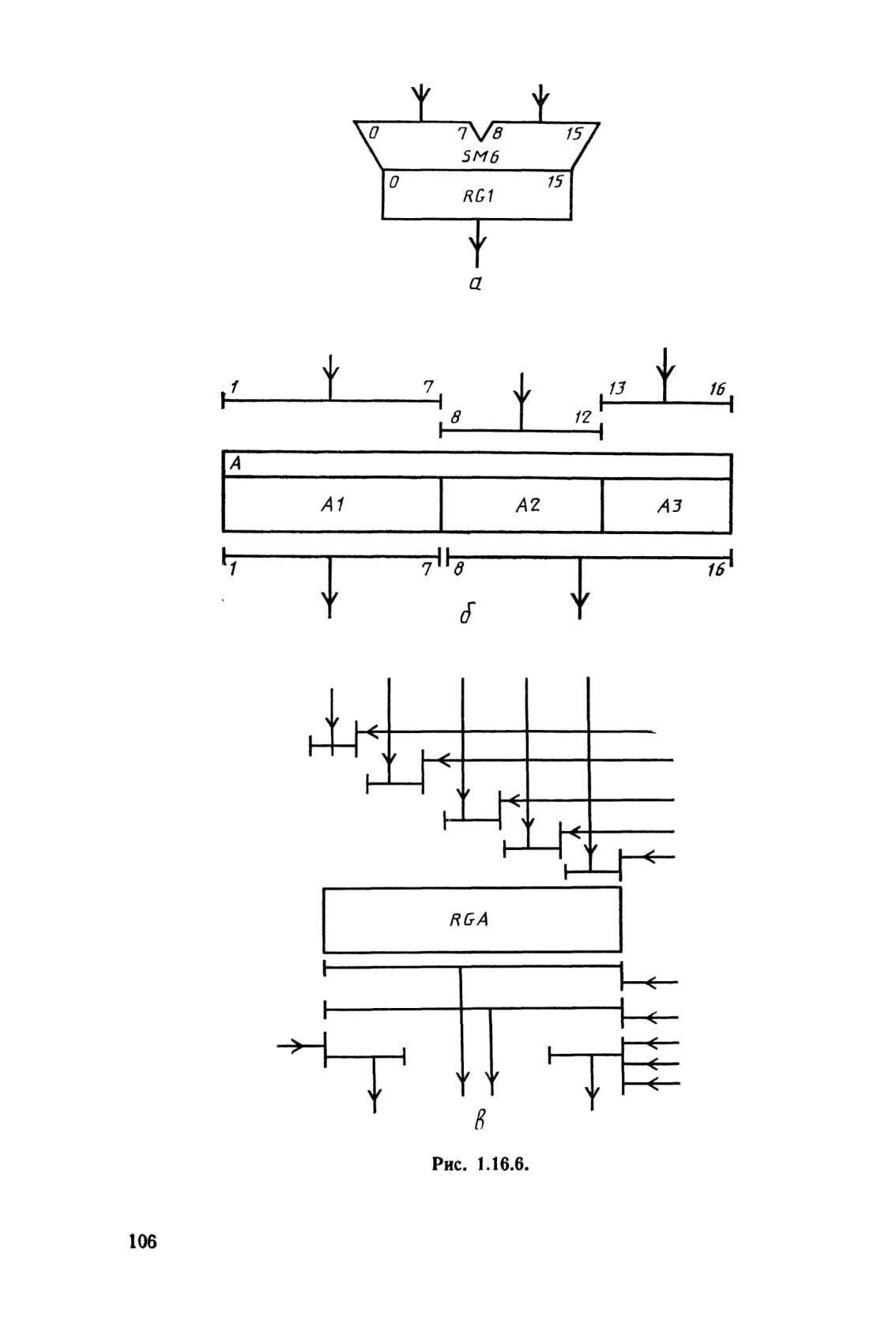

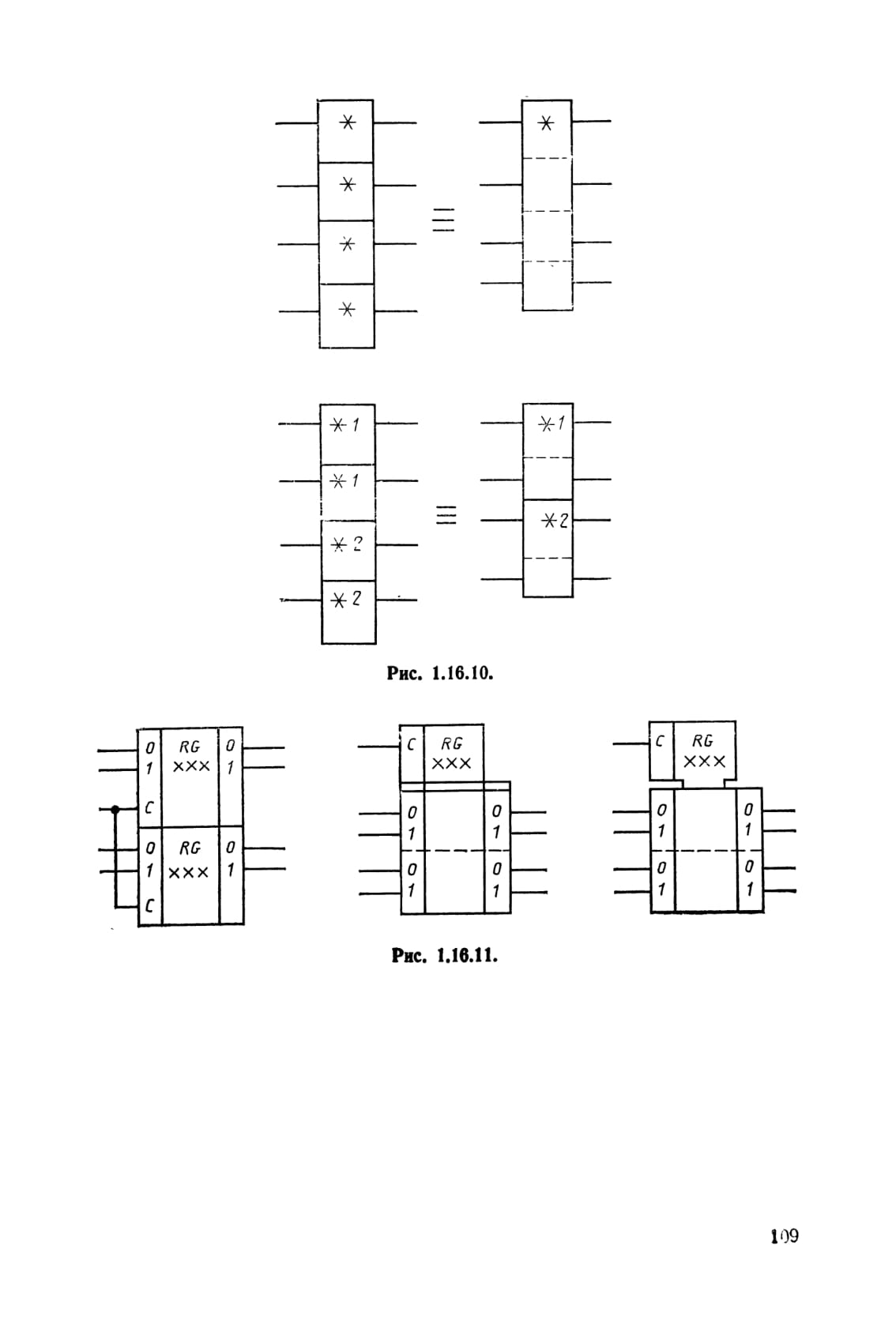

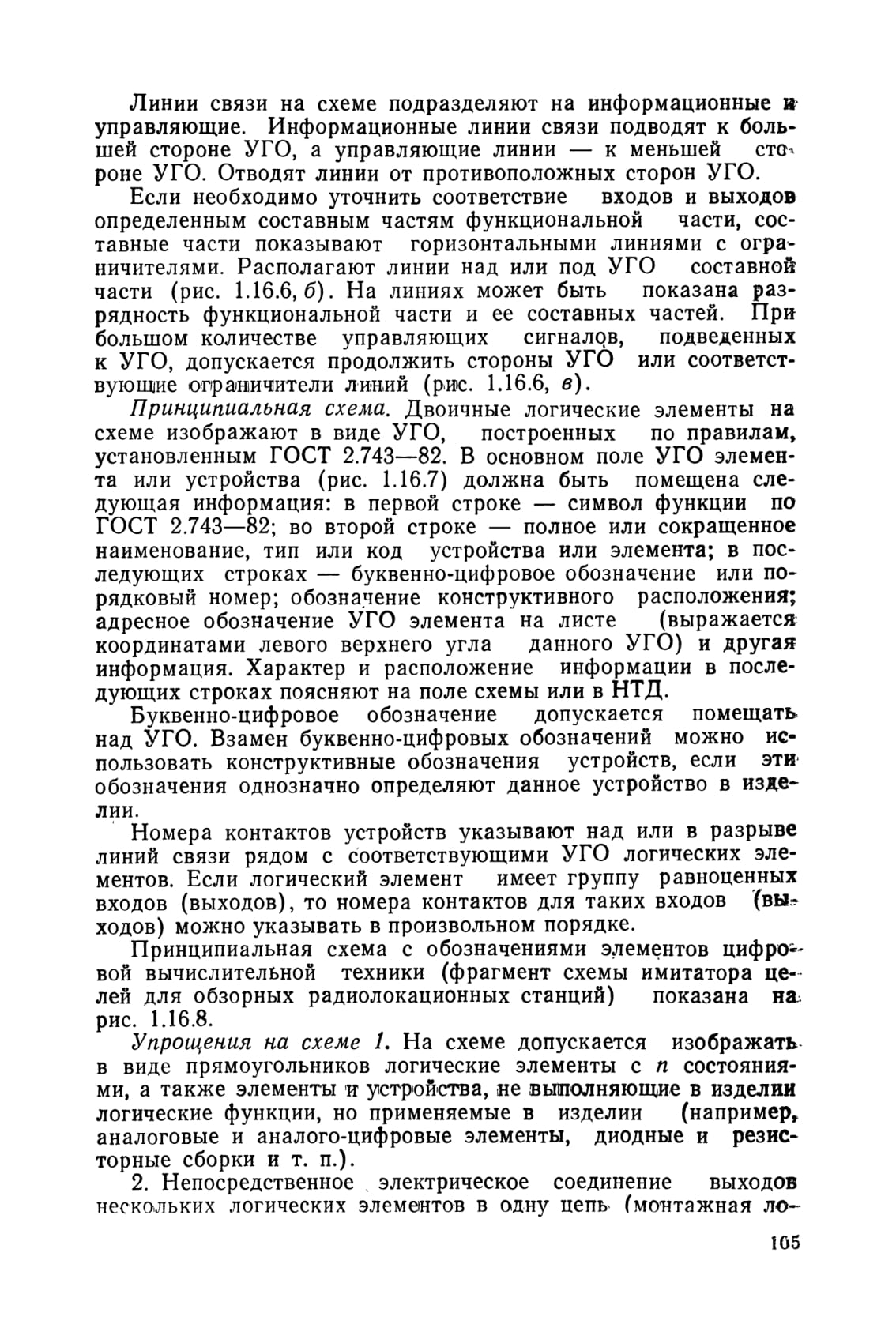

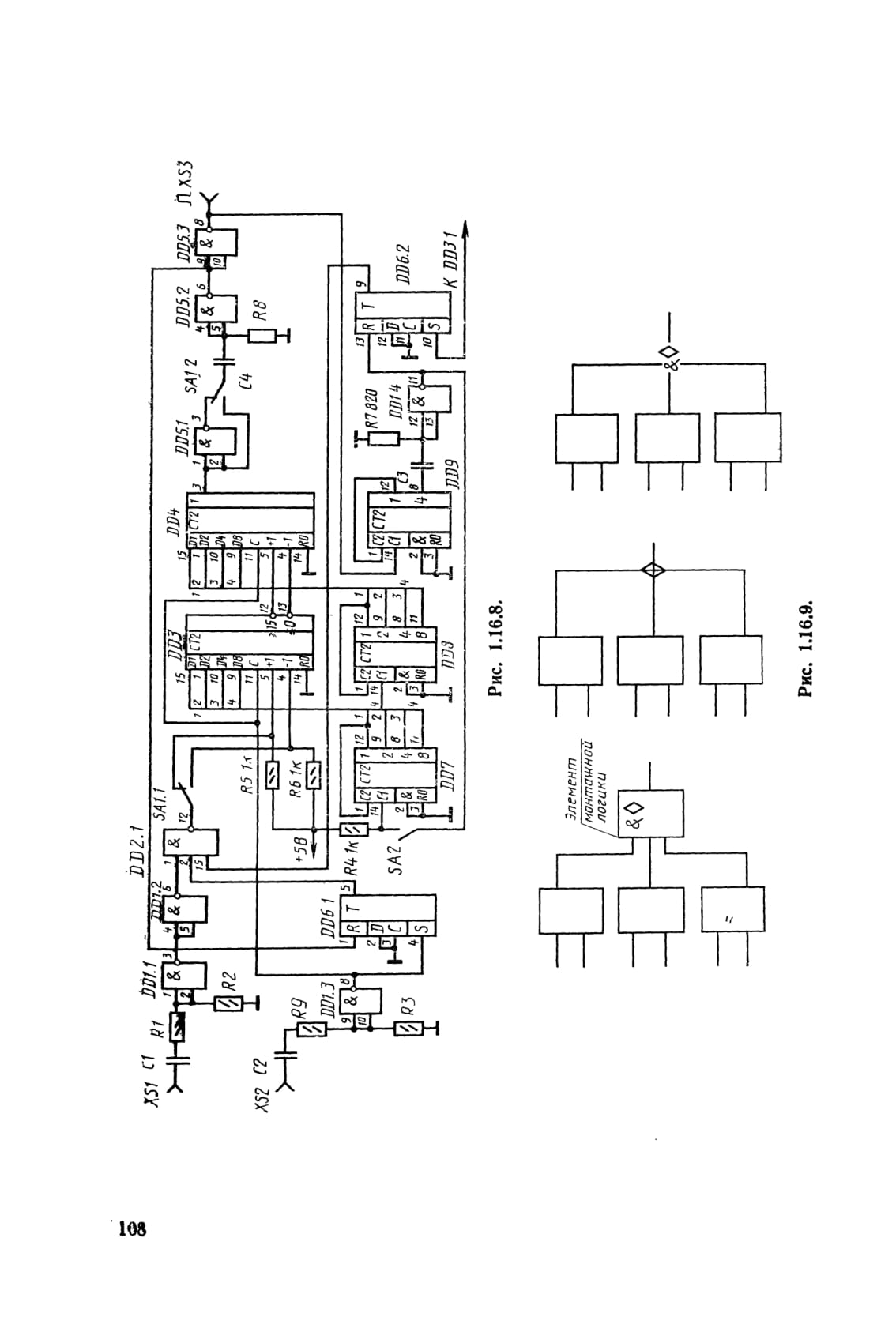

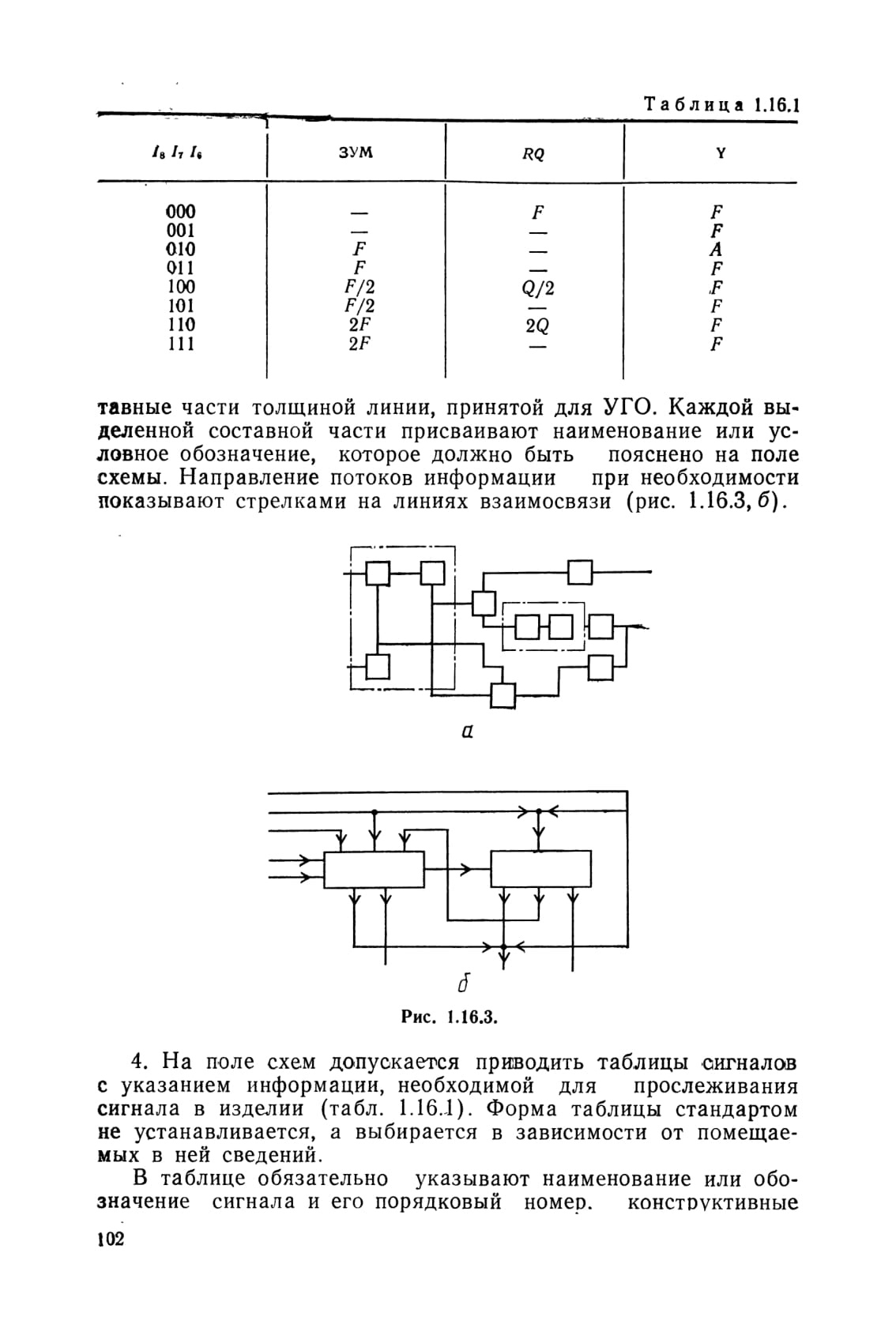

2. Электрические связи с входными выводами изделия показывают входящими линиями листа схемы, начиная с левой

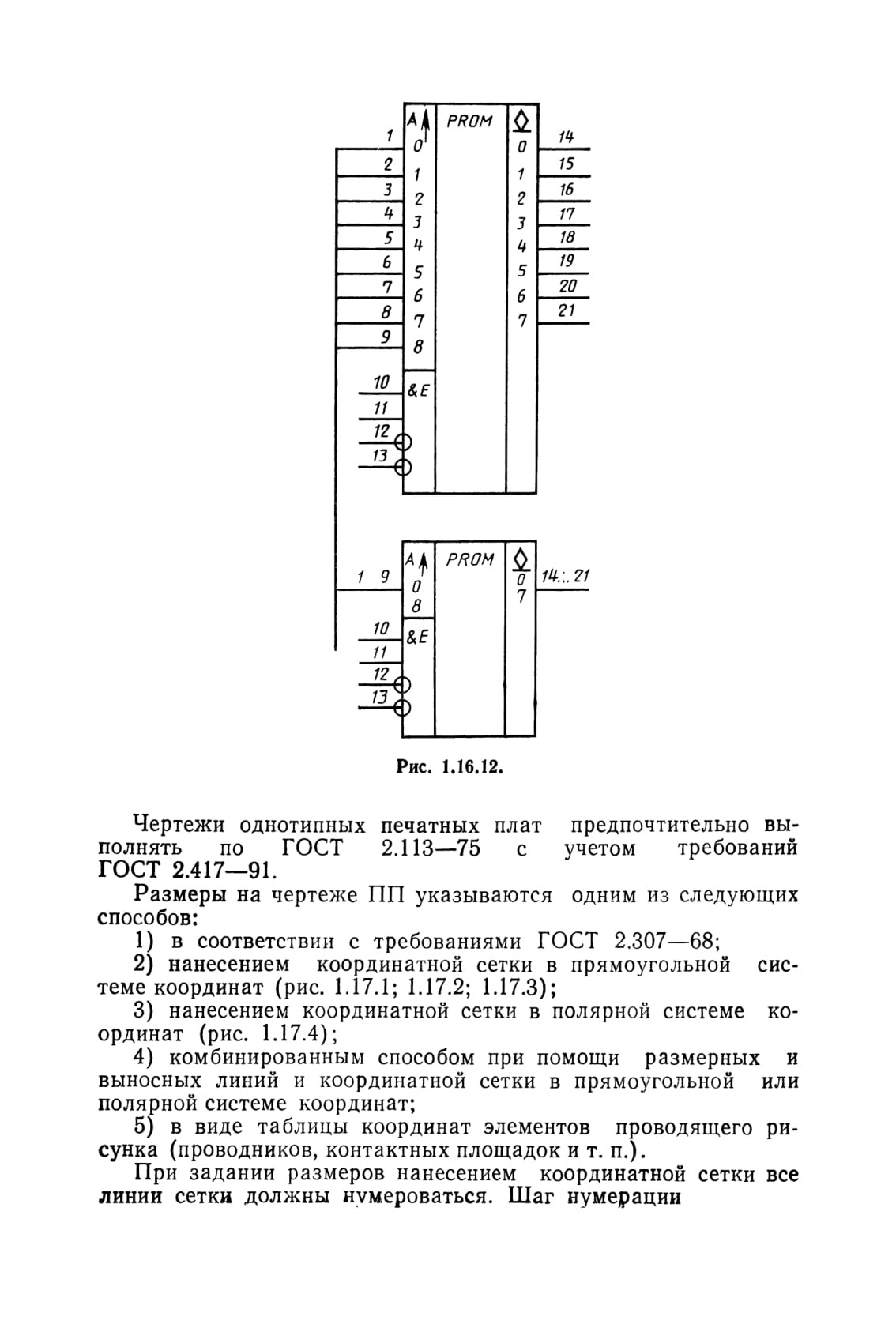

1.17. ВЫПОЛНЕНИЕ ЧЕРТЕЖЕЙ ПЕЧАТНЫХ ПЛАТ

Правила выполнения чертежей печатных плат устанавливаются ГОСТ 417—91. Термины, применяемые в стандарте, и их определения — по ГОСТ 20406—75, а обозначения чертежей печатных плат — по ГОСТ 2.201—80. Чертежи односторонней (ОПП) и двусторонней печатных плат (ДПП). должны иметь наименование «Плата», а многослойной печатной платы (МПП) — «Плата. Сборочный чертеж».

Изображение каждого слоя МПП размещают на Отдельных листах сборочного чертежа. Материалы печатных слоев следует записывать в спецификацию в раздел «Материалы» с указанием размера слоя и количества слоев. Чертеж ГПК должен иметь наименование «Кабель печатный гибкий».
