Глава 1 Особенности конструкции дизелей 2Д100 и 10Д100



Гильза цилиндра дизели 2Д100, 10Д100 (устройство)

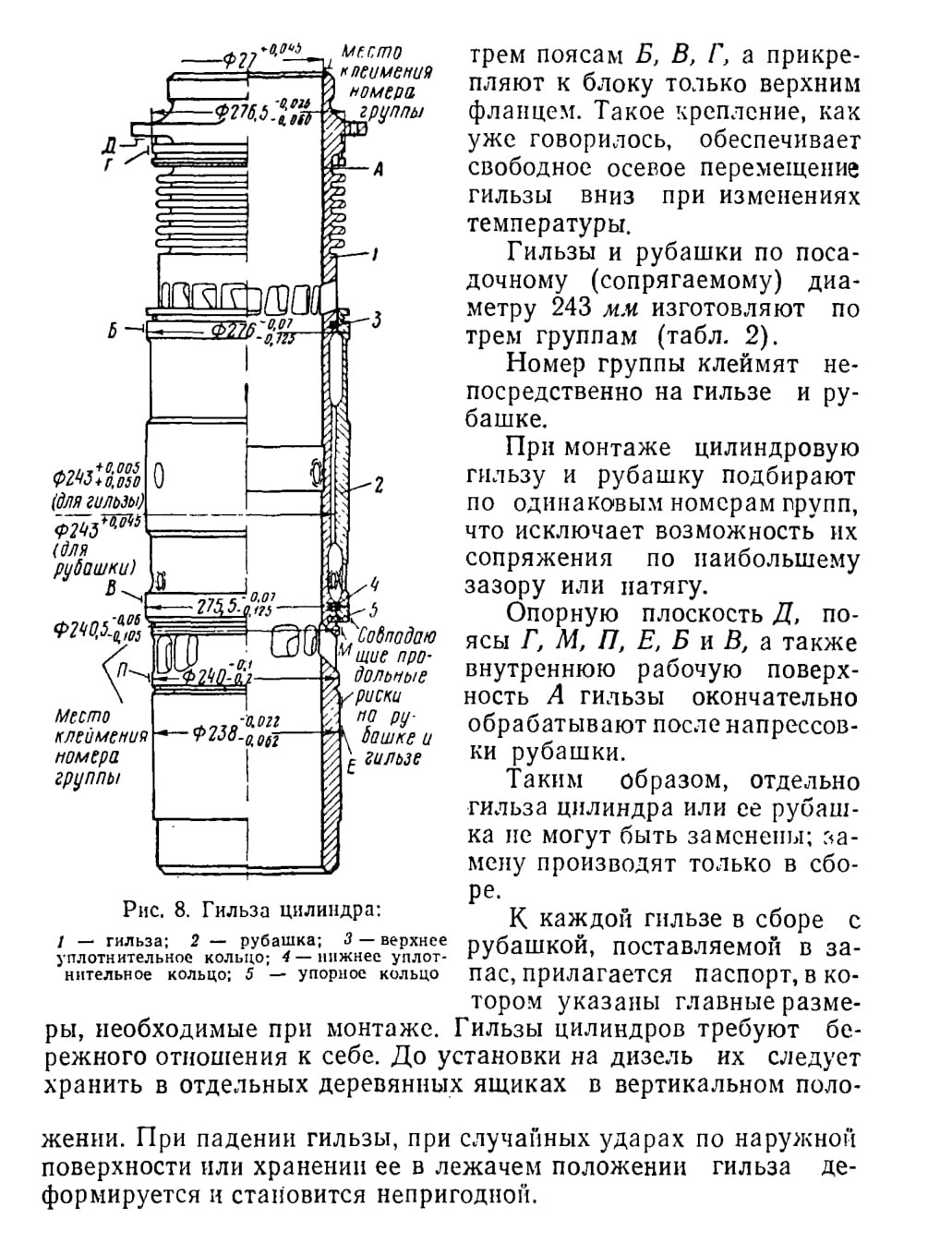

 Гильза цилиндра (рис. 8) состоит из чугунной втулки (собственно гильзы) и стальной рубашки. Для отливки цилиндровой гильзы применяют специальный чугун.

Гильза охлаждается водой только в средней, наиболее нагреваемой части, на которую и напрессована рубашка 2; чтобы предотвратить просачивание воды из водяной полости, рубашка уплотнена на гильзе резиновыми кольцами 3 и 4.

Нижняя часть гильзы входит в чугунную выпускную коробку, через которую удаляются отработавшие газы из цилиндра в коллектор.

Выпускная коробка охлаждается водой, что способствует частичному охлаждению нижней части гильзы. Верхняя часть гильзы цилиндра охлаждается продувочным воздухом.

Гильзу цилиндра и ее рубашку окончательно обрабатывают совместно и поэтому они представляют собой один общий узел.

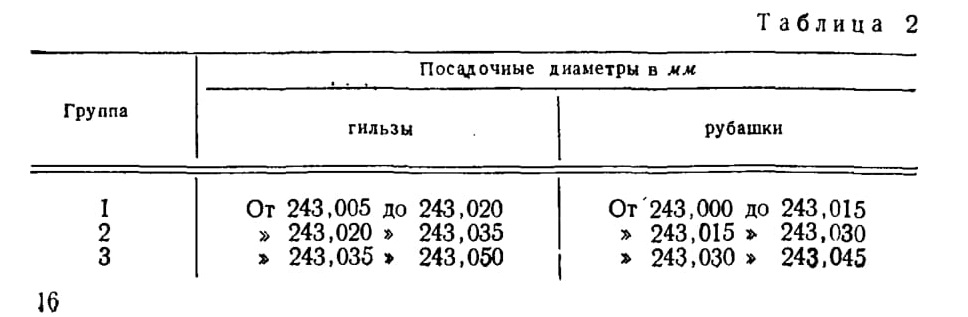

Гильзу в сборе с рубашкой центрируют в гнездах блока по
