Emerson Холодильная техника, кондиционирование, тепловые насосы. Общий каталог продукции (2022 год) - часть 21





3

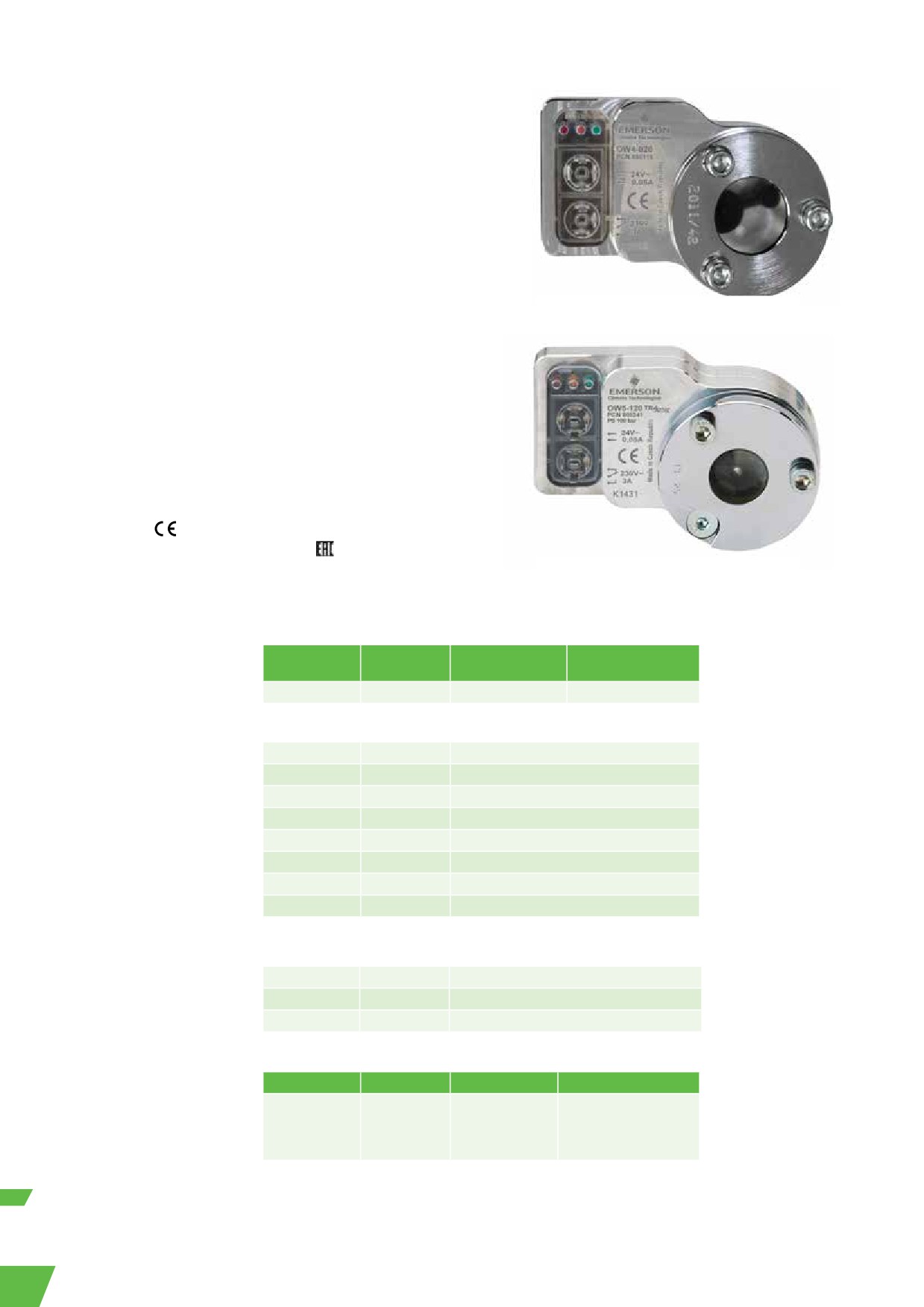

Устройства контроля уровня масла TraxOil OW4 и OW5
Регуляторы OW4 и OW5 TraxOil предназначены для систем, в которых требуется
контроль уровня масла и отправка аварийных сигналов вместо активной
регулировки уровня масла.
Характеристики
OW4 для субкритических систем на CO2 и для хладагентов ГФУ и ГФО/
ГФО-смесей
- Макс. допустимое давление (PS): 60 бар
OW5 для транскритических систем на CO2
- Макс. допустимое давление (PS): 100 bar
- материал прокладок оптимизирован под CO2,
не сертифицировано для ГХФУ и ГФУ
OW4 TraxOil
- переходники с материалом прокладок, оптимизированным под CO2
Контроль уровня по трем зонам посредством точного измерения
датчиком Холла, который, в отличие от оптических датчиков, не
допускает ошибок в случае образования пены или воздействия света
Светодиодная индикация аварийных сигналов и сигналов состояния по
3 зонам
Выходной контакт SPDT для отключения компрессора или передачи
аварийного сигнала, номинальное напряжение 230 В перем. тока/3 А
Простой монтаж путем замены смотрового стекла и фронтальной
установки регулятора (гайки не требуются)
Источник питания: 24 В перем. тока, 50/60 Гц
Рекомендованы ведущими производителями компрессоров
Маркировка
в соответствии с Директивой о низковольтном
оборудовании и Директивой об ЭМС,
OW5 TraxOil
Таблица подбора (выберите одну позицию из каждой группы)
1. Базовые блоки (поставляются без переходника)
Макс. допустимое
Задержка аварийного
Модель
№ для заказа
давление
сигнала
OW4-020
805 116
60 бар
20 c
2. Переходник
OM0-CUA
805 037
Фланцевый переходник, 3/4 отверстия
OM0-CCC
805 041
Фланцевый переходник, 3 отверстия
OM0-CBB
805 038
Резьбовой переходник 1-1/8”-18 UNEF
OM0-CCA
805 039
Резьбовой переходник 3/4”-14 NPTF
OM0-CCB
805 040
Резьбовой переходник 1-1/8”-12 UNF
OM0-CCD
805 042
Переходник Rotalock 1-3/4”-12UNF
OM0-CCE
805 043
Переходник Rotalock 1-1/4”-12UNF
МOM0-CCL прессоров см.805 261 ии серПаяный
переходник Ø 22,5 мм
Примечание. Для хладагентов класса A2L можно использовать только OM0-CCL.
3. Кабели реле
OM3-N30
805 141
Для подключения к реле, 3,0 м
OM3-N60
805 142
Для подключения к реле, 6,0 м
OM3-N100
805 146
Для подключения к реле, 10,0 м
4. Кабель питания
Модель
№ для заказа
Описание
Длина кабеля
Для подключения
к источнику
OW-24V-3
804 672
3,0m
питания 24 В
перем. тока
302
Подбор изделий (одна позиция из каждой группы)
1. Базовые блоки (поставляются без переходника)
Макс. рабочее
Задержка
Модель
№ для заказа
давление PS
аварийного сигнала
(бар)
OW5-120
805 241
100 бар
120 с
2. Фланцевые переходники
OM0-CUA CO2
805 337
Фланцевый переходник, 3/4 отверстия
OM0-CCC CO2
805 341
Фланцевый переходник, 3 отверстия
OM0-CUD CO2
805 049
Фланцевый переходник, 6/6 отверстий
OM0-CBB CO2
805 338
Резьбовой переходник 1 1/8”-18 UNEF
OM0-CCA CO2
805 339
Резьбовой переходник 3/4”-14 NPTF
OM0-CCB CO2
805 340
Резьбовой переходник 1 1/8”-12 UNF
OM0-CCD CO2
805 342
Переходник Rotalock 1 3/4”-12UNF
OM0-CCE CO2
805 343
Переходник Rotalock 1 1/4”-12UNF
3. Кабели реле
OM3-N30
805 141
Для подключения к реле, 3,0 м
OM3-N60
805 142
Для подключения к реле, 6,0 м
OM3-N100
805 146
Для подключения к реле, 10,0 м
4. Кабель питания
Модель
№ для заказа
Описание
Длина кабеля
Для подключения
к источнику
OW-24V-3
804 672
3,0m
питания 24 В
перем. тока
Дополнительное оборудование и запасные части
Модель
№ для заказа
Описание
ECT-623
804 421
Трансформатор 230 В перем. тока/24 В перем. тока, 60 вольт-ампер (поставляется 3 шт. на базовый блок)
OM-HFC-K01
805 081
Набор уплотнений для OW4 (включает все прокладки, в том числе для переходников)
OM-CO2-K01
805 079
Набор уплотнений для OW5 (включает все прокладки, в том числе для переходников)
Технические характеристики
Маркировка
в соответствии с:
Ориентация базового блока:
горизонтальная, +/-1°
- Директивой о низковольтном
Контроль уровня:
40-60 % высоты смотрового
оборудовании 2006/95/EC
стекла
Аварийный контакт:
макс. 3 A, 230 В перем. тока
Макс. рабочее давление PS:
OW4: 60 бар OW5: 100 бар
сухой контакт SPDT
Макс. давление испытания PT:
OW4: 66 бар OW5: 110 бар
Задержка аварийного сигнала:
20 с или 120 с
Напряжение Питания Ток
24 В перем. тока, 50/60 Гц,
±10 %, 0,05 А
Класс защиты
IP 65 с кабельной сборкой с
разъемами согласно условиям
Рабочая температура
-20...80°C
испытаний EN 60529
Температура хранения /
-20...50°C
окружающей среды
Совместимость среды
OW4:
A1: R134a, R404A, R407C, R450A,
R452A, 448A, R449A, R507, R513A,
R410A
A2L: R32, R452B, R454B, R454A,
R454C, R455A, R1234ze, R1234yf
Note: A2L only with oil: Emkarate RL-3MAF,
R32 only with SP32 oil type
OW4/OW5: R744
303

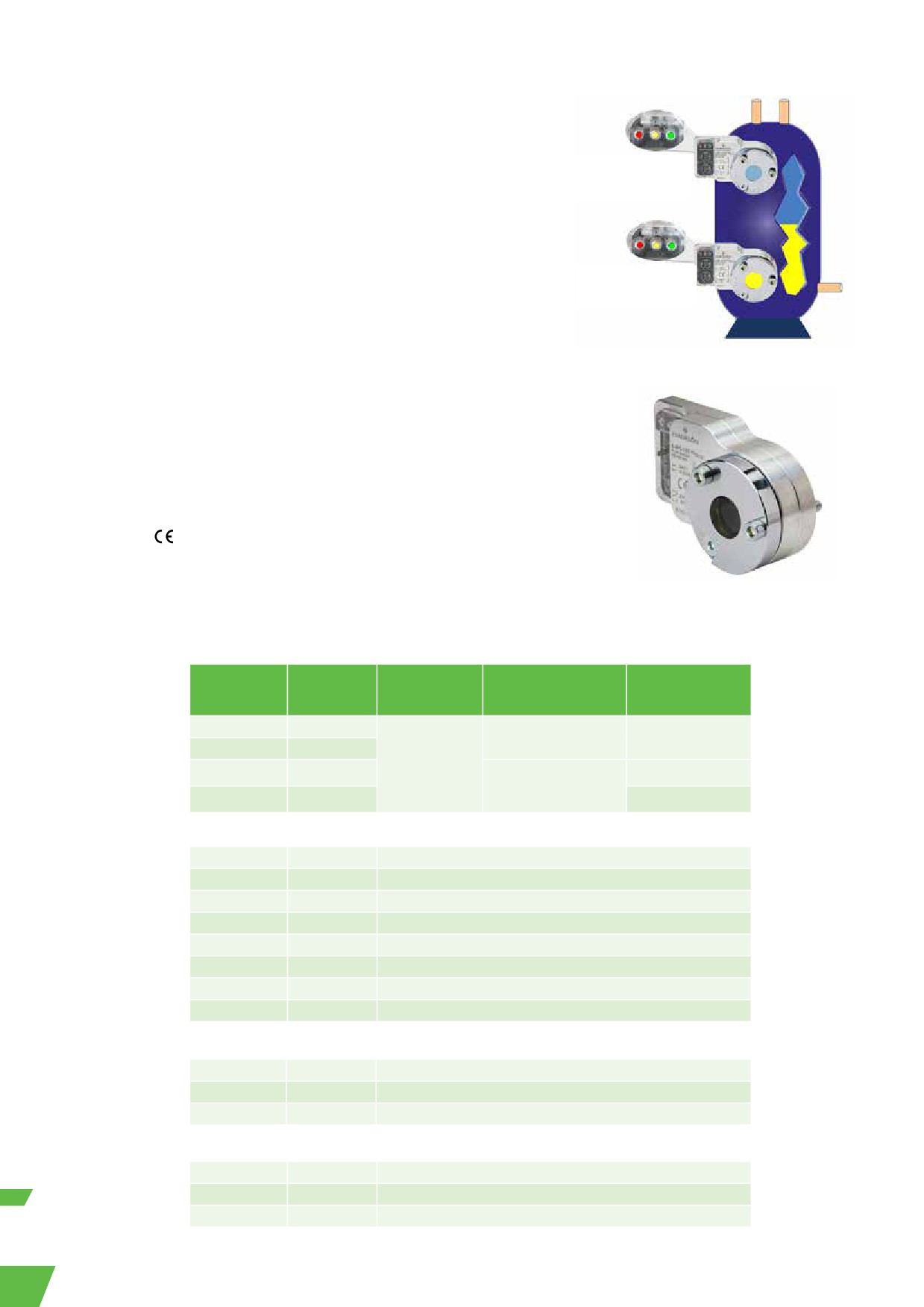

Устройства контроля уровня жидкости LW4 и LW5
LW4 и LW5 - это автономные устройства, предназначенные для мониторинга и контроля
уровня жидкости в месте присоединения смотрового стекла к резервуару. В отличие от других
датчиков уровня жидкости, обеспечивается постоянная визуализация уровня жидкости.
Контроль верхнего
Характеристики
уровня
LW4 для жидкого CO2, хладагентов ГФУ и ГФО/ГФО-смесей и масла
LW5 H
- Макс. допустимое давление: 60 бар
LW5 для жидкого CO2 и масла
- Макс. допустимое давление: 130 бар
- материал прокладок оптимизирован под CO2
Контроль нижнего
не сертифицировано для ГФУ
уровня
- переходники с материалом прокладок, оптимизированным под CO2
LW5 H
Две версии каждой модели:
- LW4/5-H для мониторинга высокого уровня жидкости
- LW4/5-L для мониторинга низкого уровня жидкости
Датчик Холла для точного измерения уровня с новым алгоритмом контроля по трем
LW4
зонам, который, в отличие от оптических датчиков, не допускает ошибок в случае
образования пены или воздействия света
Светодиодная индикация аварийных сигналов и сигналов состояния по 3 зонам
Двойной мониторинга и защита:
Выходной сигнал 24 В для критических уровней жидкости
Выходной контакт SPDT для подачи аварийного сигнала, номин. напряжение 230 В
перем. тока/3 А
Простой монтаж путем замены смотрового стекла и фронтальной установки
регулятора (гайки не требуются)
Источник питания: 24 В перем. тока, 50/60 Гц
Маркировка
в соответствии с Директивой о низковольтном оборудовании и
Директивой об ЭМС
LW5
Таблица подбора (выберите одну позицию из каждой группы)
1. Базовый блок (поставляются без переходника)
Макс.
Диаметр соединения
Модель
№ для заказа
допустимое
Medium
для сосуда с жидкостью
давление
LW4-H120
805491
ГФУ, ГФО/ГФО-смеси,
Более 1/2”
LW4-L120
805490
CO2, масло
60 бар
LW4X-H120
805494
1/2”
LW4X-L120
805493
2. Фланцевые переходники
OM0-CUA
805 037
Фланцевый переходник, 3/4 отверстия
OM0-CCC
805 041
Фланцевый переходник, 3 отверстия
OM0-CBB
805 038
Резьбовой переходник 1-1/8”-18 UNEF
OM0-CCA
805 039
Резьбовой переходник 3/4”-14 NPTF
OM0-CCB
805 040
Резьбовой переходник 1-1/8”-12 UNF
OM0-CCD
805 042
Переходник Rotalock 1-3/4”-12UNF
OM0-CCE
805 043
Переходник Rotalock 1-1/4”-12UNF
LW0-1/2
805256
Резьбовой переходник 1/2”-14 NPTF
3. Кабели аварийного реле
OM3-N30
805 141
Для подключения к реле, 3,0 м
OM3-N60
805 142
Для подключения к реле, 6,0 м
OM3-N100
805 146
Для подключения к реле, 10,0 м
4. Кабель питания
LW-24V-3
805 500
Для подключения к источнику питания 24 В перем. тока, 3,0 м
LW-24V-6
805 501
Для подключения к источнику питания 24 В перем. тока, 6,0 м
LW-24V-10
805 502
Для подключения к источнику питания 24 В перем. тока, 10,0 м
304
Таблица подбора (выберите одну позицию из каждой группы)
1. Базовый блок (поставляются без переходника)
Макс. допустимое
Диаметр соединения
Модель
№ для заказа
Medium
давление
для сосуда с жидкостью
LW5-H120
805 481
130 бар
CO2, масло
Более 1/2”
LW5-L120
805 480
130 бар
CO2, масло
LW5X-H120
805484
130 bar
LW5X-L120
805483
130 bar
2. Фланцевые переходники
LW0-CCA CO2
805 254
Резьбовой переходник 3/4”-14 NPTF, стальной
LW0-1/2 CO2
805257
Резьбовой переходник 1/2”-14 NPTF
3. Кабели аварийного реле
OM3-N30
805 141
Для подключения к реле, 3,0 м
OM3-N60
805 142
Для подключения к реле, 6,0 м
OM3-N100
805 146
Для подключения к реле, 10,0 м
4. Кабель питания
LW-24V-3
805 500
Для подключения к источнику питания 24 В перем. тока, 3,0 м
LW-24V-6
805 501
Для подключения к источнику питания 24 В перем. тока, 6,0 м
LW-24V-10
805 502
Для подключения к источнику питания 24 В перем. тока, 10,0 м
Дополнительное оборудование и запасные части
Модель
№ для заказа
Описание
ECT-623
804 421
Трансформатор 230 В перем. тока/24 В перем. тока, 60 вольт-ампер
OM-HFC-K01
805 081
Набор уплотнений для LW4 (содержит все прокладки, включая прокладки для переходников)
OM-CO2-K01
805 079
Набор уплотнений для LW5 с СО2 (содержит все прокладки, включая прокладки для переходников)
Назначение
Устройства контроля уровня жидкости LW используют для измерения уровня жидкости датчик Холла. Магнитный поплавок меняет свое
положение в зависимости от уровня масла, при этом на него не влияет пенящееся масло или свет. Датчик Холла преобразует эти изменения
магнитного поля в эквивалентный сигнал, на основе которого встроенный электронный контролер отслеживает текущий уровень жидкости
и отображает его с помощью светодиодов.
Технические характеристики
Маркировка
в соответствии с:
Ориентация базового блока:
горизонтальная, +/-1°
- Директивой о низковольтном
Контроль уровня:
30...60 % высоты смотрового
оборудовании 2006/95/EC
стекла
-
Директивой об ЭМС 89/336/EC
Аварийный контакт:
макс. 3 A, 230 В перем. тока
сухой контакт SPDT
Макс. допустимое давление PS:
LW4: 60 бар
LW5: 130 бар
Макс. давление испытания PT:
LW4: 66 бар
LW5: 143 бар
Задержка аварийного сигнала:
24 В перем. тока
Индуктивная нагрузка:
Температура рабочей среды
от -20 ... 80 °C
35 вольт-ампер
Температура окружающей среды/
от -20 ... 50 °C
хранения
Класс защиты
120 с
Совместимость среды
LW4:
Класс защиты
IP 65 с кабельной сборкой с
R410A, R134a, R22, R404A, R507,
разъемами согласно условиям
R407C, R1234ze, R448A, R449A,
испытаний EN 60529
R450A, R513A, R452A, R744
LW5: R744
минеральные, синтетические
и эфирные смазки
305

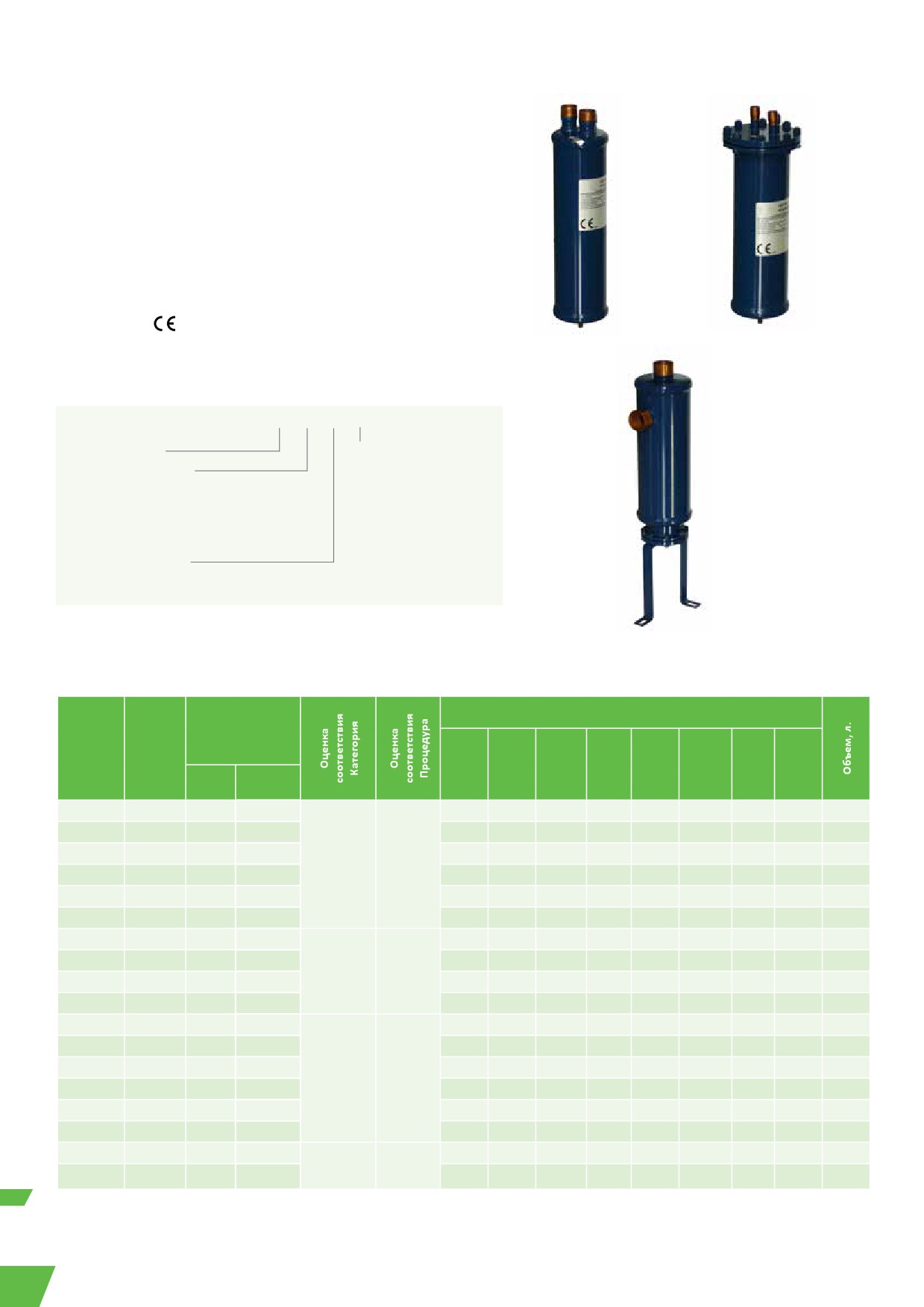

Маслоотделитель OS
Характеристики
Три типа конструкции:
- герметичная
- с фланцевым соединением сверху
- с нижним фланцем и кронштейном
Игольчатый клапан и поплавок из нержавеющей стали
Постоянный магнит, улавливающий частицы железа и стали
Антикоррозийное эпоксидное порошковое покрытие
Медные фитинги ODF для облегчения пайки
Диапазон рабочих температур TS: -10 °C ... +150 °C
Макс. рабочее давление PS: 31 бар
Маркировка
по PED 97/23 EC
OSH
OST
Маркировка
OS X - X XX
Маслоотделители
Конструкция
Соединения ODF
H: Герметичная
04: 1/2”
T: С фланцевым соединениемсверху
05: 5/8”
(16 мм)
B: С нижним фланцем и кронштейном
07: 7/8”
(22 мм)
OSB
09: 11/8”
Номинальный диаметр корпуса
11: 13/8” (35 мм)
4: прим. 10 см
13: 15/8”
6: прим. 15 см
17: 21/8”
Таблица подбора
A1
Номинальная производительность (кВт)
Соединение
№ для
Модель
заказа
R22/
R404A /
R134A
R448A
449A
R1234ze
450A
513A
R407C
R507
(мм)
(дюймы)
OSH-404
881 598
1/2”
7,0
4,9
7,3
7,4
7,9
3,9
4,6
4,7
2,0
OSH-405
881 599
16
5/8”
18,7
13,1
19,4
18,8
20,1
9,9
11,7
12,1
2,4
OSH-407
881 600
22
7/8”
28,1
19,7
29,0
29,9
32,1
15,8
18,6
19,2
2,8
Cat. I
Модуль A*
OSH-409
881 792
1 1/8
37,4
26,2
38,7
40,9
43,9
21,6
25,4
26,3
3,0
OSH-411
881 794
35
1 3/8
46,8
32,8
48,4
49,3
52,9
26,0
30,7
31,7
3,6
OSH-413
881 856
1 5/8
65,5
45,9
67,8
68,7
73,6
36,2
42,7
44,1
3,6
OSH-611
881 940
35
1 3/8
51,5
36,1
53,3
60,6
65,0
32,0
37,7
38,9
6,5
OSH-613
881 953
1 5/8
65,5
45,9
67,8
71,7
76,8
37,8
44,5
46,0
7,9
Cat, II
Модуль D1
OSH-642
889 022
42
65,5
45,9
67,8
-
-
-
-
-
7,9
OSH-617
881 970
54
2 1/8
105,3
73,8
108,9
108,7
116,5
57,4
67,5
69,8
7,9
OST-404
881 860
1/2”
7,0
4,9
7,3
7,4
7,9
3,9
4,6
4,7
1,8
OST-405
881 861
16
5/8”
18,7
13,1
19,4
18,8
20,1
9,9
11,7
12,1
2,6
OST-407
881 862
22
7/8”
28,1
19,7
29,0
29,9
32,1
15,8
18,6
19,2
3,2
Cat, I
Модуль A*
OST-409
881 863
1 1/8
37,4
26,2
38,7
40,9
43,9
21,6
25,4
26,3
3,8
OST-411
881 938
35
1 3/8
46,8
32,8
48,4
49,3
52,9
26,0
30,7
31,7
3,8
OST-413
881 939
1 5/8
65,5
45,9
67,8
68,7
73,6
36,2
42,7
44,1
3,8
OSB-613
881 971
1 5/8
65,5
45,9
67,8
71,7
76,8
37,8
44,5
46,0
7,8
Cat, II
Модуль D1
OSB-617
881 972
54
2 1/8
105,3
73,8
108,9
108,7
116,5
57,4
67,5
69,8
7,8
Примечание. *) при необходимости применим модуль более высокого уровня
306
Таблица подбора
A1
Соединение
Номинальная производительность (кВт)
№ для
Модель
Объем, л.
заказа
(дюймы)
(мм)
R1234ze
R455A
R452B
R1234yf
R454A
R454B
R454C
OSH-404-L
881601
1/2”
3,9
6,5
10,3
4,5
6,5
8,9
5,7
2,0
OSH-405-L
881602
5/8”
16
9,9
14,9
23,8
10,4
15
20,4
13,1
2,4
OSH-407-L
881603
7/8”
22
15,8
26,4
42,1
18,3
26,5
36
23,2
2,8
OSH-409-L
881604
1 1/8
21,6
36,1
57,6
25,1
36,3
49,3
31,8
3,0
OSH-411-L
881605
1 3/8
35
26
43,6
69,4
30,3
43,7
59,4
38,3
3,6
OSH-611-L*
881606
1 3/8
35
36,2
46,5
74,1
32,3
46,7
63,4
40,9
3,6
OSH-413-L
881607
1 5/8
32
-
-
-
-
-
-
6,5
OSH-613-L*
881608
1 5/8
37,8
-
-
-
-
-
-
7,9
OSH-642-L*
881609
42
37,8
-
-
-
-
-
-
7,9
OSH-617-L*
881610
2 1/8
54
57,4
-
-
-
-
-
-
7,9
OST-404-L
881611
1/2”
3,9
6,5
10,3
4,5
6,5
8,9
5,7
1,8
OST-405-L
881612
5/8”
16
9,9
14,9
23,8
10,4
15
20,4
13,1
2,6
OST-407-L
881613
7/8”
22
15,8
26,4
42,1
18,3
26,5
36
23,2
3,2
OST-409-L
881614
1 1/8
21,6
36,1
57,6
25,1
36,3
49,3
31,8
3,8
OST-411-L
881615
1 3/8
35
26
43,6
69,4
30,3
43,7
59,4
38,3
3,8
OST-413-L
881616
1 5/8
36,2
46,5
74,1
32,3
46,7
63,4
40,9
3,8
OSB-613-L*
881617
1 5/8
37,8
-
-
-
-
-
-
7,8
OSB-617-L*
881618
2 1/8
54
57,4
-
-
-
-
-
-
7,8
Примечание. *) при необходимости применим модуль более высокого уровня
Запасные части
№ для заказа
Описание
808800
Комплект прокладок для OSB/OST
307
Отделители жидкости,
шаровые краны
Отделители жидкости
Характеристики
Герметичная конструкция
Медные фитинги ODF для облегчения пайки
Антикоррозийное эпоксидное порошковое покрытие
Отверстие с фильтром, позволяющее оптимизировать возврат масла
Диапазон температуры TS: от -45 °C ... +65 °C
Макс. рабочее давление PS:
20,7 бар (от -10 °C ... +65 °C)
15,5 бар (от -45 °C ... -10 °C)
Маркировка
для некоторых типов по PED 97/23 EC
Номер сертификата UL/CUL: SA 10225
A08
308
Таблица подбора
Номинальная производительность (кВт)
Оценка
Соединение
R404A /
R448A /
R407C
R134a
R450A
R513A
R410A
R452A
R1234ze
соответствия
R507
R449A
№ для
Модель
заказа
мм
Inch
A08-304
001973
1/2“
7,0
1,1
4,2
0,6
4,6
0,7
4,1
0,6
3,7
0,6
7,2
1,1
8,6
1,3
3,5
0,5
0,73
A10-305
001977
16
5/8“
10,5
1,6
6,0
0,9
7,0
1,1
5,8
0,9
5,2
0,8
10,8
1,6
12,9
1,9
5,0
0,8
0,93
A06-405
001989
16
5/8“
10,5
1,6
6,0
0,9
7,0
1,1
5,8
0,9
5,2
0,8
10,8
1,6
12,9
1,9
5,0
0,8
0,93
Маркировка HP
A12-305
001978
16
5/8“
10,5
1,6
6,0
0,9
7,0
1,1
5,8
0,9
5,2
0,8
10,8
1,6
12,9
1,9
5,0
0,8
(маркировка CE
1,16
не требуется)
A12-306
001979
3/4“
14,0
2,1
8,1
1,2
9,1
1,4
7,8
1,2
7,1
1,1
14,4
2,2
17,1
2,6
6,7
1,0
1,16
A14-305
001980
16
5/8“
10,5
1,6
6,0
0,9
7,0
1,1
5,8
0,9
5,2
0,8
10,8
1,6
12,9
1,9
5,0
0,8
Cat. I/
1,40
Mod. A
A14-306
001987
3/4“
14,0
2,1
8,1
1,2
9,1
1,4
7,8
1,2
7,1
1,1
14,4
2,2
17,1
2,6
6,7
1,0
1,40
A10-405
001990
16
5/8“
10,5
1,6
6,0
0,9
7,0
1,1
5,8
0,9
5,2
0,8
10,8
1,6
12,9
1,9
5,0
0,8
1,75
A10-406
001994
3/4“
14,0
2,1
8,1
1,2
9,1
1,4
7,8
1,2
7,1
1,1
14,4
2,2
17,1
2,6
6,7
1,0
1,75
A09-506
881995
3/4“
14,0
2,1
8,1
1,2
9,1
1,4
7,8
1,2
7,1
1,1
14,4
2,2
17,1
2,6
6,7
1,0
2,33
A09-507
882455
22
7/8“
25,6
3,8
14,0
2,1
16,1
2,4
13,6
2,0
12,3
1,8
26,3
3,9
31,3
4,7
11,7
1,8
2,33
A12-506
881996
3/4“
14,0
2,1
8,1
1,2
9,1
1,4
7,8
1,2
7,1
1,1
14,4
2,2
17,1
2,6
6,7
1,0
3,29
A12-507
881998
22
7/8“
25,6
3,8
14,0
2,1
16,1
2,4
13,6
2,0
12,3
1,8
26,3
3,9
31,3
4,7
11,7
1,8
3,29
A13-507
882007
22
7/8“
25,6
3,8
14,0
2,1
16,1
2,4
13,6
2,0
12,3
1,8
26,3
3,9
31,3
4,7
11,7
1,8
3,80
A13-509
882011
1-1/8“
41,4
6,2
25,3
3,8
26,7
4,0
24,5
3,7
22,2
3,3
42,5
6,4
50,6
7,6
21,0
3,2
3,80
A17-509
882012
1-1/8“
41,4
6,2
25,3
3,8
26,7
4,0
24,5
3,7
22,3
3,3
42,5
6,4
50,6
7,6
21,0
3,2
4,87
A17-511
882013
35
1-3/8“
66,0
9,9
37,6
5,6
42,8
6,4
36,4
5,5
33,3
5,0
67,6
10,1
80,6
12,1
31,3
4,7
Cat. I
Mod. D1
4,87
A11-607
882014
22
7/8“
25,6
3,8
14,0
2,1
16,1
2,4
13,6
2,0
12,3
1,8
26,3
3,9
31,3
4,7
11,7
1,8
4,30
A13-607
882015
22
7/8“
25,6
3,8
14,0
2,1
16,1
2,4
13,6
2,0
12,3
1,8
26,3
3,9
31,3
4,7
11,7
1,8
4,98
A13-609
882019
1-1/8“
41,4
6,2
25,3
3,8
26,7
4,0
24,5
3,7
22,2
3,3
42,5
6,4
50,6
7,6
21,0
3,2
4,98
A14-611
882020
35
1-3/8“
66,0
9,9
37,6
5,6
42,8
6,4
36,4
5,5
33,3
5,0
67,6
10,1
80,6
12,1
31,3
4,7
5,48
A17-613
882022
1-5/8“
100,0
15,0
59,7
9,0
63,9
9,6
57,8
8,7
52,4
7,9
102,5
15,4
122,2
18,3
49,7
7,5
6,85
A17-642
889023
42
100,0
15,0
59,7
9,0
63,9
9,6
57,8
8,7
52,4
7,9
102,5
15,4
122,2
18,3
49,7
7,5
6,85
A20-613
882021
1-5/8“
100,0
15,0
59,7
9,0
63,9
9,6
57,8
8,7
52,4
7,9
102,5
15,4
122,2
18,3
49,7
7,5
8,21
A25-613
882023
1-5/8“
100,0
15,0
59,7
9,0
63,9
9,6
57,8
8,7
52,4
7,9
102,5
15,4
122,2
18,3
49,7
7,5
Cat II
Mod. D1
10,23
Примечание 1. Для выбора других условий эксплуатации используйте программу подбора «Controls Navigator»
Примечание 2. *) Рабочий объем.
309
A2L
Номинальная производительность (кВт)
Оценка
Соединение
соответствия
R452B
R455A
R454A
R454B
R454C
R1234yf
R1234ze
R32
№ для
Модель
заказа
мм
Inch
A08-304-L
882453
5,1
0,8
7,9
1,2
7,2
1,1
5,4
0,8
8,2
1,2
3,6
0,5
3,5
0,5
11,0
1,7
0,73
Маркировка HP
A10-305-L
882457
16
5/8“
7,7
1,2
11,8
1,8
10,8
1,6
8,0
1,2
12,4
1,9
5,1
0,8
5,0
0,8
16,5
2,5
(маркировка CE
0,93
не требуется)
A06-405-L
882462
16
5/8“
7,7
1,2
11,8
1,8
10,8
1,6
8,0
1,2
12,4
1,9
5,1
0,8
5,0
0,8
16,5
2,5
0,93
A12-305-L
882458
16
5/8“
7,7
1,2
11,8
1,8
10,8
1,6
8,0
1,2
12,4
1,9
5,1
0,8
5,0
0,8
16,5
2,5
1,16
A12-306-L
882459
3/4“
10,3
1,5
15,8
2,4
14,4
2,2
10,7
1,6
16,5
2,5
6,9
1,0
6,7
1,0
22,0
3,3
1,16
A14-305-L
882460
16
5/8“
7,7
1,2
11,8
1,8
10,8
1,6
8,0
1,2
12,4
1,9
5,1
0,8
5,0
0,8
16,5
2,5
1,40
Cat. I
Mod. A
A14-306-L
882461
3/4“
10,3
1,5
15,8
2,4
14,4
2,2
10,7
1,6
16,5
2,5
6,9
1,0
6,7
1,0
22,0
3,3
1,40
A10-405-L
882463
16
5/8“
7,7
1,2
11,8
1,8
10,8
1,6
8,0
1,2
12,4
1,9
5,1
0,8
5,0
0,8
16,5
2,2
1,75
A10-406-L
882464
3/4“
10,3
1,5
15,8
2,4
14,4
2,2
10,7
1,6
16,4
2,5
6,9
1,0
6,7
1,0
22,0
3,3
1,75
A09-506-L
881994
3/4“
10,3
1,5
15,8
2,4
14,4
2,2
10,7
1,6
16,4
2,5
6,9
1,0
6,7
1,0
22,0
3,3
2,33
A09-507-L
882456
22
7/8“
18,8
2,8
28,8
4,3
26,2
3,9
19,5
2,9
30,1
4,5
12,1
1,8
11,7
1,8
40,2
6,0
2,33
A12-506-L
881997
3/4“
10,3
1,5
15,8
2,4
14,4
2,2
10,7
1,6
16,4
2,5
6,9
1,0
6,7
1,0
22,0
3,3
3,29
A12-507-L
881999
22
7/8“
18,8
2,8
28,8
4,3
26,2
3,9
19,5
2,9
30,1
4,5
12,1
1,8
11,7
1,8
40,2
6,0
3,29
A13-507-L
882000
22
7/8“
18,8
2,8
28,8
4,3
26,2
3,9
19,5
2,9
30,1
4,5
12,1
1,8
11,7
1,8
40,2
6,0
3,80
A13-509-L
882001
1-1/8“
30,3
4,5
46,6
7,0
42,4
6,4
31,6
4,7
48,7
7,3
21,7
3,3
21,0
3,2
64,9
9,7
3,80
A17-509-L
882002
1-1/8“
30,3
4,5
46,6
7,0
42,4
6,4
31,6
4,7
48,7
7,3
21,7
3,3
21,0
3,2
64,9
9,7
4,87
A17-511-L
882003
35
1-3/8“
48,3
7,2
74,2
11,1
67,5
10,1
50,3
7,5
77,5
11,6
32,3
4,8
31,3
4,7
103,4
15,5
Cat. II
Mod. D1
4,87
A11-607-L
882004
22
7/8“
18,8
2,8
28,8
4,3
26,2
3,9
19,5
2,9
30,1
4,5
12,1
1,8
11,7
1,8
40,2
6,0
4,30
A13-607-L
882005
22
7/8“
18,8
2,8
28,8
4,3
26,2
3,9
19,5
2,9
30,1
4,5
12,1
1,8
11,7
1,8
40,2
6,0
4,98
A13-609-L
882006
1-1/8“
30,3
4,5
46,6
7,0
42,4
6,4
31,6
4,7
48,7
7,3
21,7
3,3
21,0
3,2
64,9
9,7
4,98
A14-611-L
882008
35
1-3/8“
48,3
7,2
74,2
11,1
67,5
10,1
50,3
7,5
77,5
11,6
32,3
4,8
31,3
4,7
103,4
15,5
5,48
A17-613-L
882009
1-5/8“
73,2
11,0
112,5
16,9
102,4
15,4
76,3
11,4
117,5
17,6
51,3
7,5
49,7
7,5
156,8
23,5
6,85
A17-642-L
882010
42
73,2
11,0
112,5
16,9
102,4
15,4
76,3
11,4
117,5
17,6
51,3
7,5
49,7
7,5
156,8
23,5
6,85
A20-613-L
882016
1-5/8“
73,2
11,0
112,5
16,9
102,4
15,4
76,3
11,4
117,5
17,6
51,3
7,5
49,7
7,5
156,8
23,5
8,21
A25-613-L
882017
-
-
-
-
-
-
-
-
-
-
-
-
49,7
7,5
-
-
Cat II
Mod. D1
10,23
310

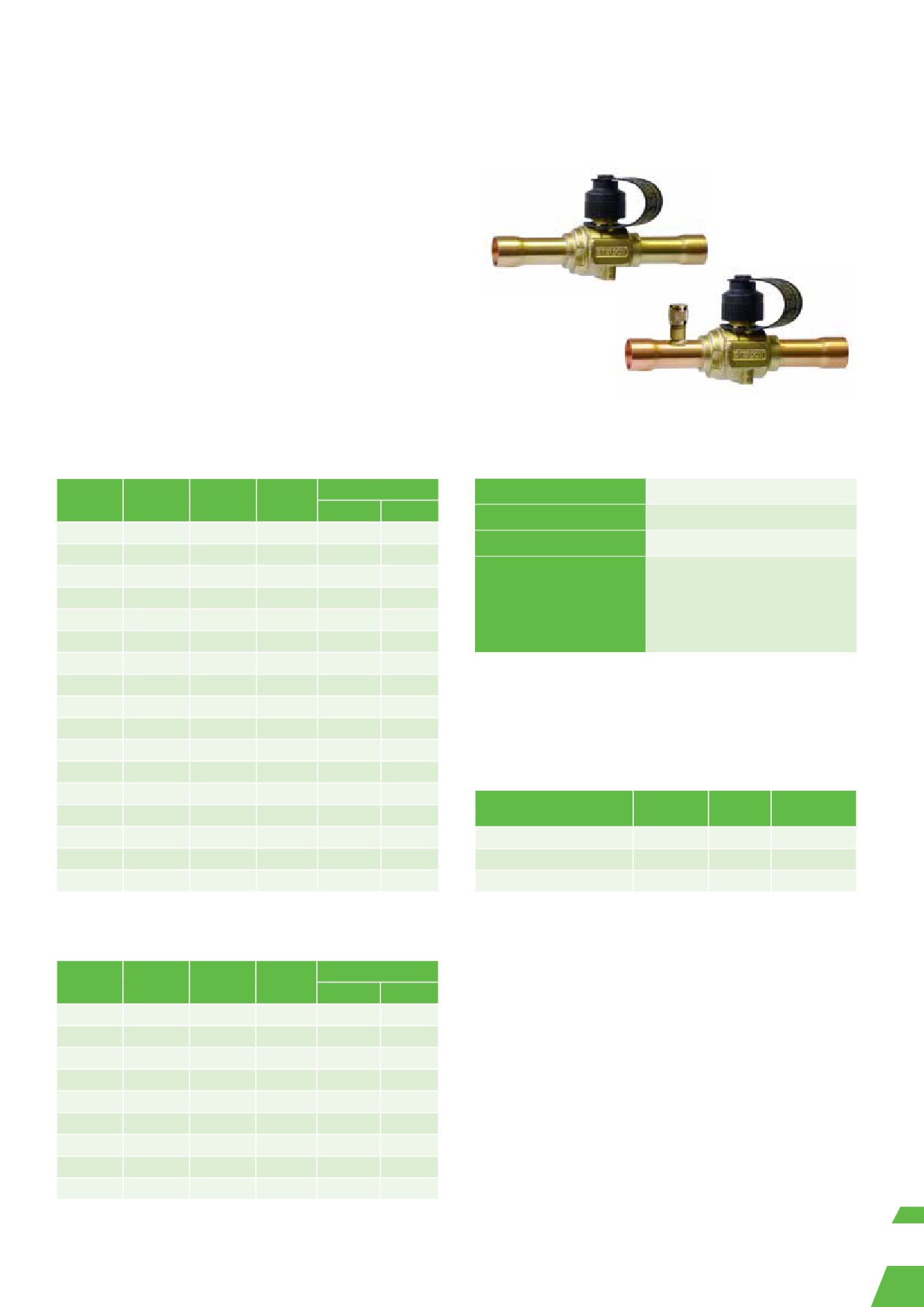

Шаровые краны BVE/BVS и CVE/CVS
Характеристики
BVE/S, макс. допустимое давление (PS): 45 бар
CVE/S для CO2, макс. допустимое давление (PS): 60 бар
Версия BVS/CVS с клапаном Шредера
Два резьбовых отверстия в корпусе упрощают монтаж
Герметичная конструкция с корпусом клапана, изготовленным
методом лазерной сварки
Легкая конструкция - латунный корпус с лазерной сваркой
Крышка штока закреплена на корпусе при помощи хомута
BVE / CVE
Предохранительный клапан в крышке
Сертификат UL (только для моделей BVE/BVS) и маркировка СЕ
в соответствии с PED 97/23 EC
Дополнительно можно заказать специальную заглушку для
защиты крана от неавторизованного использования (см. ниже)
BVS / CVS
Таблица подбора BVE/BVS
(с сертификатом UL)
Технические характеристики
ODF соединение
Макс. рабочее давление PS
BVE/BVS 45 бар; CVE/CVS 60 бар
Модель
№ для
Модель
№ для
BVE
заказа
BVS
заказа
(дюймы)
(метр.)
Давление испытания, PT
BVE/BVS 49,5 бар; CVE/CVS 66 бар
BVE-014
806 730
BVS-014
806 750
1/4”
Температура среды TS
-40 ... 120 °C
(150 °C краткосрочно)
BVE-M06
806 731
BVS-M06
806 751
6мм
Рабочие среды
A1: R410A R134a R22 R404A R507
BVE-038
806 732
BVS-038
806 752
3/8”
R407C R1234ze R448A R449A R450A
BVE-M10
806 733
BVS-M10
806 753
10мм
R513A R744 R124 R452A,
BVE-012
806 734
BVS-012
806 754
1/2”
A2L*: R32, R452B, R455A, R454A,
BVE-M12
806 735
BVS-M12
806 755
12мм
R454B, R454C, R1234yf, R1234ze
BVE-058
806 736
BVS-058
806 756
5/8”
16мм
BVE-034
806 737
BVS-034
806 757
3/4”
BVE-078
806 738
BVS-078
806 758
7/8”
22мм
BVE-118
806 739
BVS-118
806 759
1 1/8
BVE-M28
806 740
BVS-M28
806 760
28мм
Дополнительное оборудование.
BVE-138
806 741
BVS-138
806 761
1 3/8
35мм
Специальные герметичные заглушки
BVE-158
806 742
BVS-158
806 762
1 5/8
Кран серии
№ для
Резьба
Количество
BVE-M42
806 743
BVS-M42
806 763
42мм
BVE / BVS , CVE / CVS
заказа
(3)
в упаковке
BVE-218
806 744
BVS-218
806 764
2 1/8
54мм
1/4” … 7/8” (6 … 22мм)
806 770
M18x1
10 шт.
BVE-258
806 745
BVS-258
806 765
2 5/8
1 1/8” … 1 3/8” (28 … 35мм)
806 771
M27x1
10 шт.
BVE-318
806746
BVS-318
806766
3 1/8
1 5/8” (42мм) … 3 1/8
806 772
M36x1
10 шт.
Таблица подбора CVE/CVS
(без сертификата UL)
Модель
№ для
Модель
№ для
ODF соединение
CVE
заказа
CVS
заказа
(дюймы)
(метр.)
CVE-014
808 130
CVS-014
808 150
1/4”
CVE-M06
808 131
CVS-M06
808 151
6мм
CVE-038
808 132
CVS-038
808 152
3/8”
CVE-M10
808 133
CVS-M10
808 153
10мм
CVE-012
808 134
CVS-012
808 154
1/2”
CVE-M12
808 135
CVS-M12
808 155
12мм
CVE-058
808 136
CVS-058
808 156
5/8”
16мм
CVE-034
808 137
CVS-034
808 157
3/4”
CVE-078
808 138
CVS-078
808 158
7/8”
22мм
311
312
3
Приложение
Приложение
Таблица перевода единиц измерения
Блок
кВт / ч = ккал / ч: 860
ккал / ч = кВт / ч x 860
кВт = американская тонна охлаждения: 0,284
Американская тонна охлаждения = кВт x 0,284
кВт= БТЕ / ч: 3413
БТЕ / ч = кВт x 3413
Температура
°C = (°F - 32): 1,8
°F = (°C x 1,8) + 32
Давление
бар = фунт/кв. дюйм: 14,5
фунт/кв. дюйм = бар x 14,5
1 бар = 100 000 Па
100 Па = 1 мбар
314
Соединения
Соединительная труба
Технические характеристики
Резьба
SAE
дюймы
метр.
SAE 1/4
1/4”
6мм
7/16” - 20UNF
SAE 5/16
5/16”
8мм
5/8” - 18UNF
SAE 3/8
3/8”
10мм
5/8” - 18UNF
SAE 1/2
1/2”
12мм
3/4” - 16UNF
SAE 5/8
5/8”
16мм
7/8” - 14UNF
SAE 3/4
3/4”
18мм
1 1/16” - 14UNF
SAE 7/8
7/8”
22мм
1 1/4” - 12UNF
SAE
Конусный фитинг
SAE 1”
1
25мм
1 1/2” - 12UNF
1 1/8
1 3/8
35мм
1 5/8
2 1/8
54мм
2 5/8
3 1/8
R или G
Трубная резьба
Трубная резьба
аналогично
внутренняя
Наружная резьба: R / NPT / BSP / G
согласно
BSP
цилиндрическая
DIN 2999 / ISO 228
R
Трубная резьба
Трубная резьба
аналогично
наружная
Резьба внутренняя: R / NPT / BSP / G
согласно
BSP
коническая
DIN 2999
Трубная резьба
Трубная резьба
G
наружная
Резьба внутренняя: R / BSP / G
согласно
цилиндрическая
ISO 228
Трубная резьба
внутренняя
Наружная резьба: R / NPT / BSP
коническая
Стандартная
NPT
трубная резьба
Трубная резьба
ASA B 2.1
наружная
Резьба внутренняя: R / NPT / BSP / G
коническая
ODF
Внешний диаметр
Пайка
Указанный размер является внешним диаметром трубы.
для внутренней
внутренняя
Труба вставляется в соединение ODF.
резьбы
ODM
Указанный размер является внешним диаметром трубы.
Пайка
Внешний диаметр
Труба расширения может быть вставлена в ODM соединение
наружная
для внешней резьбы
или подсоединена через переходник к ODM соединению
315















содержание      ..     19      20      21      22     ..
