Модельный ряд спиральных компрессоров Copeland™ YP для хладагента R32
Новые компрессоры YP разработаны для хладагента R32. Благодаря
передовым технологиям компании Emerson они достигают уровня той
же области применения, что и аналогичные спиральные компрессоры
Copeland с хладагентом R410A. Это достигается без впрыска жидкости
или экономайзера. Специальный комплект спиралей сводит к минимуму
температуру нагнетания, вызванную высоким выделением тепла при
сжатии хладагента R32. Хладагент R32 имеет ПГП 675 и в течение многих
лет применяется в качестве основного ингредиента для хладагента R410A,
при этом остается широко доступным.
Компрессоры YP могут использоваться в системах только для охлаждения,
а также в реверсивных системах мощностью до 700 кВт.

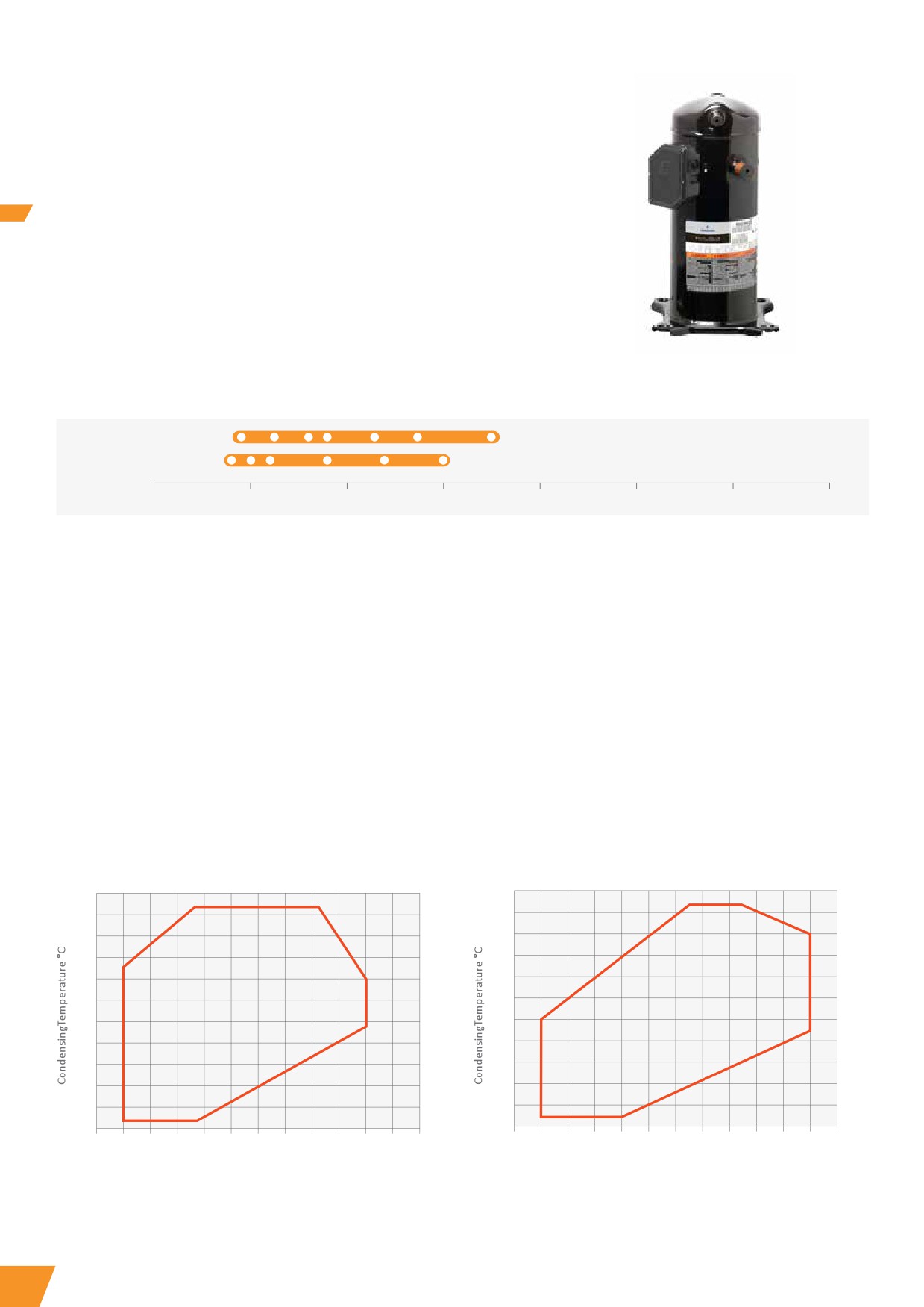

Спиральный компрессор YP Copeland

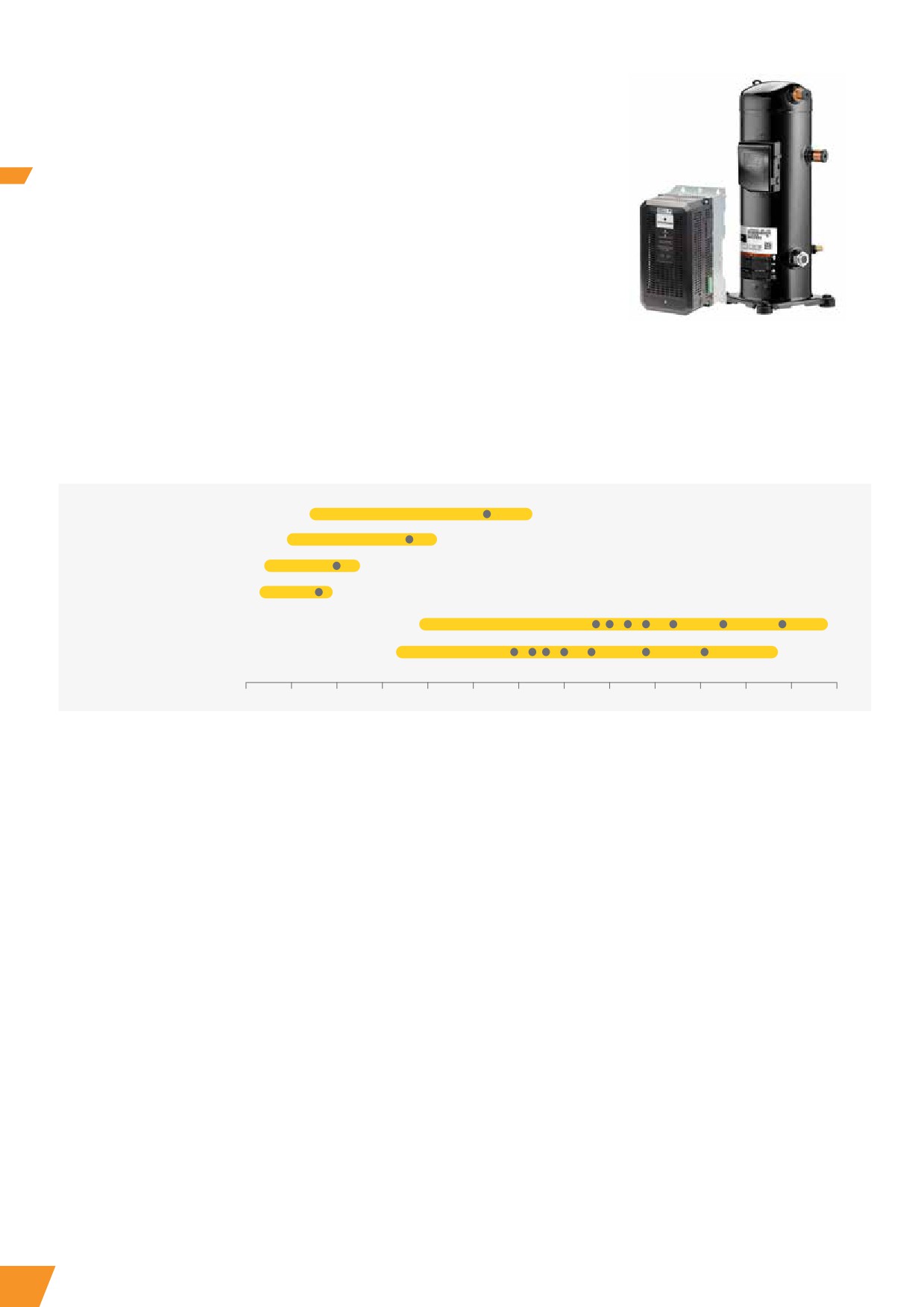

Модельный ряд спиральных компрессоров YP для хладагента R32
Трио
Тандем
Один
Холодо-
производитель-
0
50
100
150
200
250
300
350
ность (кВт)
Характеристики и преимущества

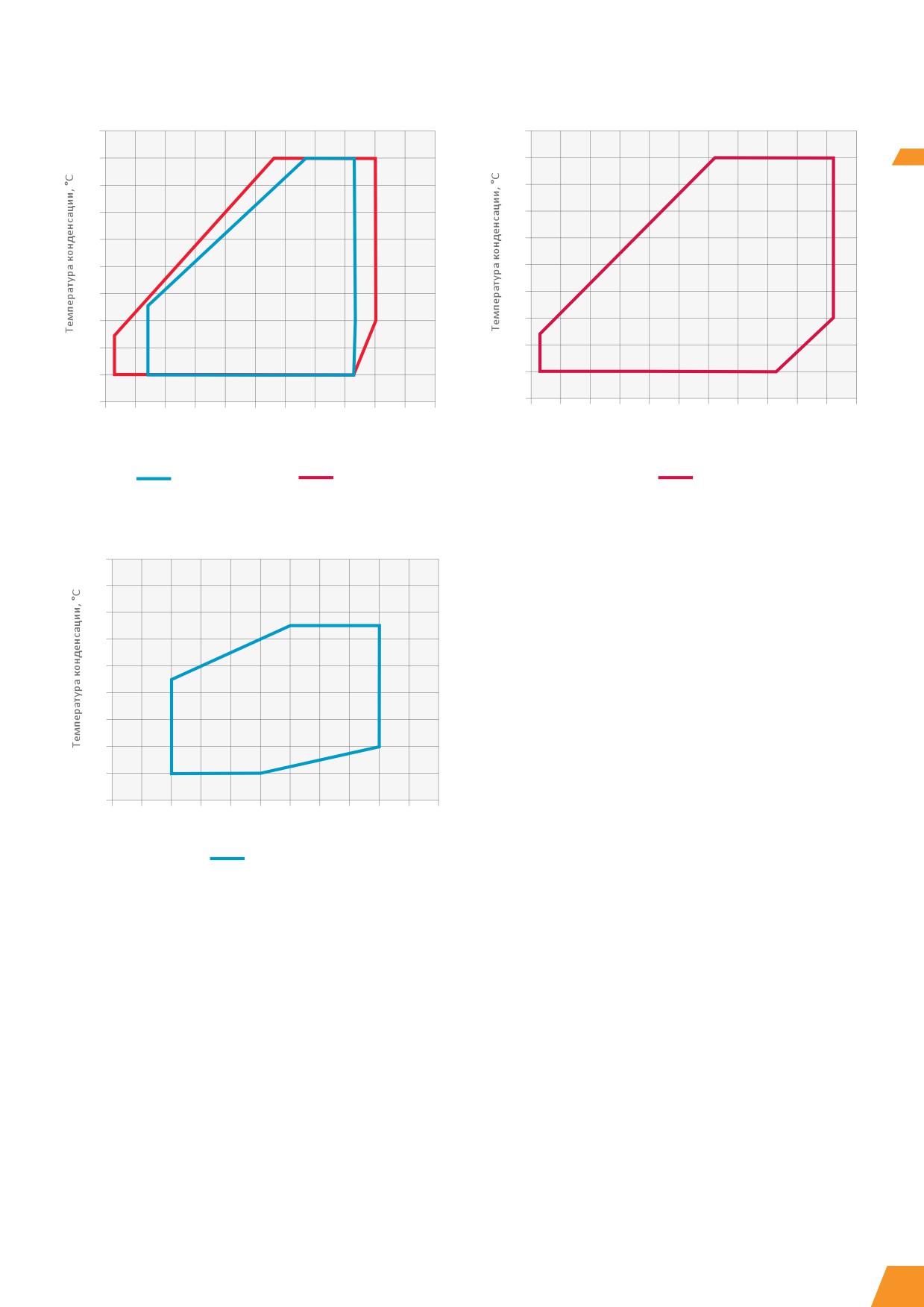

Рабочий диапазон для R32
70
• Разработан для хладагента R32
• Широкий рабочий диапазон
65
• Обратный клапан с низким уровнем утечки на нагнетании
60
• Высокая эффективность при частичной нагрузке благодаря
55
клапану с регулируемым коэффициентом сжатия
• Клеммная коробка IP 54
50
• Непроницаемая герметичная конструкция
45
• Возможности конфигурации тандема или трио
40
• Осевое и радиальное согласование спиралей
35
• Готовое интегрированное решение компании Emerson
30
Максимально допустимое давление (PS)
25
20
• YP137, YP154 и YP182
Со стороны низкого давления 30,4 бар (изб.) /
15
-35
-30
-25
-20
-15
-10
-5
0
5
10
15
20
25
со стороны высокого давления 49 бар (изб.)
Температура кипения (°C)
• YP83...YP122, YP154, YP385 и YP485
Со стороны низкого давления 30,4 бар (изб.) /
Перегрев 5 K
Активный клапан с регулируемым
со стороны высокого давления 50 бар (изб.)
коэффициентом сжатия повышенной
эффективности
16
Технические данные
Ток при
Версия
Максимальный
Длина/
замкнутом
Масса
двигателя / код
рабочий ток (А)
ширина/
Класс
роторе (A)
Модели
нетто
высота
PED
(кг)
(мм)
3 фазы**
3 фазы**
3 фазы**
YP83K1T
7
18,8
3,2
7/8
3/4
1,8
253/258/443
2
43
TFD
14
83
YP91K1T
8
20,1
3,1
7/8
3/4
1,8
258/263/443
2
41
TFD
16
92
YP104K1T
9
23,4
3,3
1 1/8
7/8
2,5
259/270/559
2
48
TFD
18
128
YP122K1T
10
27,1
3,3
1 1/8
7/8
2,5
259/270/559
2
49
TFD
21
139
YP137K1T
12
30,4
3,2
1 3/8
7/8
3,3
271/285/551
3
68
TFD
24
147
YP154K1T
13
34,8
3,3
1 3/8
7/8
3,3
271/285/551
3
67
TFD
26
141
YP182K1T
15
40,6
3,3
1 3/8
7/8
3,3
271/285/551
3
68
TFD
31
186
YP233K1T
20
52,1
3,3
2 1/4
1 1/8
4,4
402/407/692
3
92
TED
35
240
YP293K1T
25
65,1
3,3
2 1/4
1 1/8
4,4
402/317/692
3
92
TED
45
287
YP385K1T
30
84,1
3,3
1 5/8
1 3/8
6,3
459/423/715
3
177
TED
81
343
YP485K1T
40
108,0
3,4
1 5/8
1 3/8
6,3
459/423/746
3
190
TED
111
536
Условия по EN12900 для хладагента R32: кипение 5 °C, конденсация 50 °C, перегрев 10 K, переохлаждение 0 K
TonR*: тонна холода при 60 Гц
** 3 фазы: 380-420 В / 50 Гц
Предварительные данные
Производительность
Температура конденсации +50 °C
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
R32
R32
Температура кипения (°C)
Температура кипения (°C)
Модель
-15
-10
-5
0
+5
+10
+15
Модель
-15
-10
-5
0
+5
+10
+15
YP83K1T
13,1
15,8
18,8
22,2
26,0
YP83K1T
5,8
5,8
5,9
5,9
5,9
YP91K1T
13,9
16,8
20,1
23,9
28,2
YP91K1T
6,3
6,4
6,5
6,5
6,4
YP104K1T
16,2
19,5
23,4
27,8
32,8
YP104K1T
7,0
7,1
7,1
7,1
7,0
YP122K1T
18,9
22,7
27,1
32,1
37,8
YP122K1T
8,1
8,2
8,2
8,2
8,2
YP137K1T
21,2
25,5
30,4
36,1
42,5
YP137K1T
9,5
9,6
9,6
9,6
9,5
YP154K1T
24,3
29,2
34,8
41,2
48,4
YP154K1T
10,4
10,6
10,7
10,6
10,4
YP182K1T
28,4
34,1
40,6
48,0
56,4
YP182K1T
12,3
12,4
12,5
12,5
12,4
YP233K1T
36,8
43,9
52,1
61,4
72,0
YP233K1T
15,0
15,3
15,6
15,8
16,0
YP293K1T
45,9
54,9
65,1
76,8
90,0
YP293K1T
18,8
19,2
19,5
19,8
20,0
YP385K1T
59,6
71,0
84,1
99,7
118,5
YP385K1T
25,2
25,3
25,4
25,5
25,5
YP485K1T
75,7
90,8
108,0
128,0
150,0
YP485K1T
31,4
31,8
32,2
32,6
33,0
Условия: перегрев на всасывании 10 K / переохлаждение 0 K
Обзор моделей тандемов
Тандемная
Холодопроизводительность
Холодопроизводительность
Модель
Модель
Тандемная конфигурация
конфигурация
(кВт)
(кВт)
Равновесный тандем YPT
Неравновесный тандем YPU
YPT 166 K
2 x YP 83 K1T
38
YPU 291 K
YP137 K1T + YP154 K1T
65
YPT 182 K
2 x YP 91 K1T
40
YPU 336 K
YP154 K1T + YP182 K1T
75
YPT 208 K
2 x YP 104 K1T
47
YPU 415 K
YP182 K1T + YP233 K1T
93
YPT 244x K
2 x YP 122 K1T
54
YPU 526 K
YP233 K1T + YP293 K1T
117
YPT 274 K
2 x YP 137 K1T
61
YPU 678 K
YP293 K1T + YP385 K1T
149
YPT 308 K
2 x YP 154 K1T
70
YPU 870 K
YP385 K1T + YP485 K1T
192
YPT 464 K
2 x YP 182 K1T
81
YPT 446 K
2 x YP 233 K1T
104
Условия по EN 12900: кипение 5 °C, конденсация 50 °C, перегрев 10 K,
YPT 586 K
2 x YP 293 K1T
130
переохлаждение 0 K
Тандемы, собранные производителями комплектных систем.
YPT 770 K
2 x YP 385 K1T
168
Компания Emerson может обеспечить полную техническую поддержку.
YPT 970 K
2 x YP 485 K1T
216
17
Модельный ряд спиральных компрессоров Copeland™ ZP для хладагента R410A
Спиральные компрессоры Copeland scroll ZР для R410A предназначены
для климатических систем, а также промышленных и прецизионных
систем охлаждения. Emerson - первый производитель, начавший выпуск
полного модельного ряда спиральных компрессоров для коммерческого
применения, работающих с хладагентом R410A. Технология Copeland scroll и
возможность использования хладагента R410A позволяют производителям
комплексных систем оптимизировать затраты и повысить эффективность
установок.
Компрессоры ZP Copeland scroll прекрасно подходят для чиллеров мощ-
ностью до 900 кВт с воздушным охлаждением конденсатора (1100 кВт
для чиллеров с водяным охлаждеaнием конденсатора), обеспечивают
высокий уровень комфорта и отличаются превосходной сезонной
энергоэффективностью (SEER / SEPR / SCOP). Компрессоры Copeland scroll ZP,
работающие как автономно, так и в составе тандема или трио, гибко отвечают
требованиям сегодняшнего рынка, отличаясь высокой эффективностью и
испытанной надежностью.
Компрессоры ZP104, ZP122 и ZP143KCE отличаются малым весом и малой
площадью основания, поэтому благодаря своей компактности найдут
применение в небольших коммерческих системах, Высокая эффективность
позволяет сократить эксплуатационные затраты.

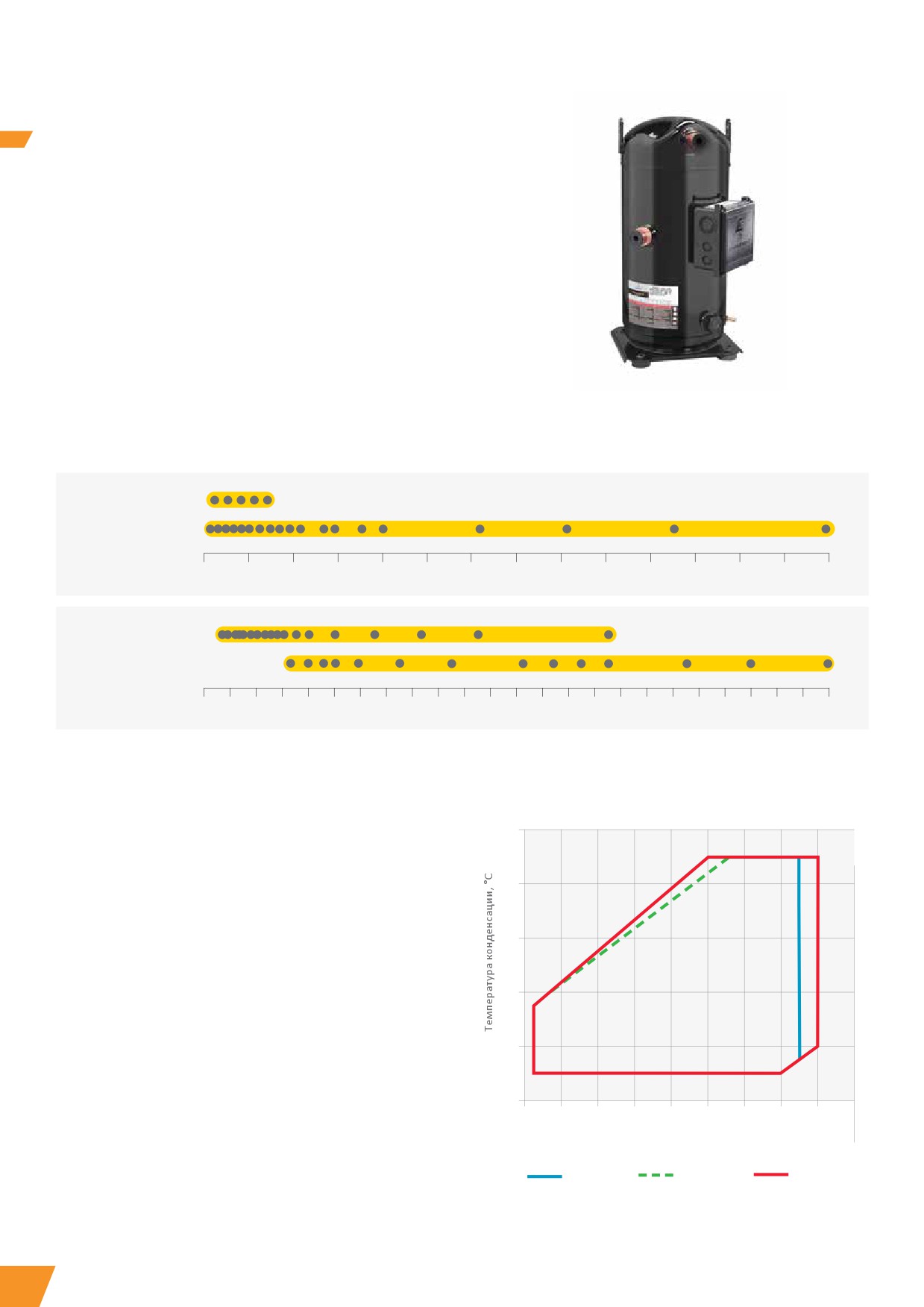

Спиральные компрессоры ZP

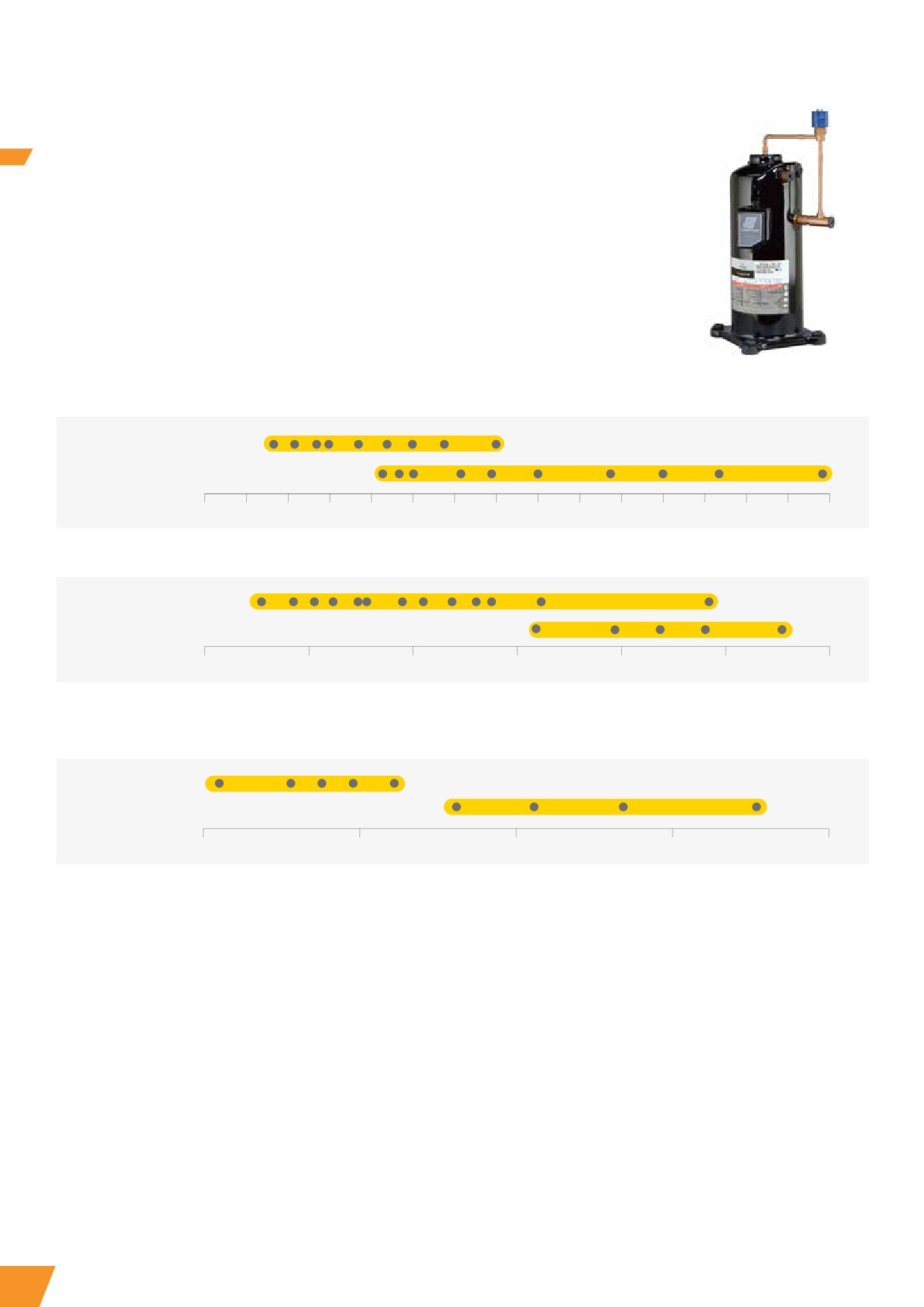

Модельный ряд спиральных компрессоров ZP
ZP (1 фаза)
ZP (3 фазы)
Холодопроизводи-
тельность (кВт)
0
10
20
30
40
50
60
70
80
90
100
110
120
140
160
ZP (1 фаза)
ZP (3 фазы)
Холодопроизводи-
тельность (кВт)
0
20
40
60
80
100 120
140
160
180
200
220
240
260
280
300
320
340
360
380
400
420
440
460
480
Условия по EN12900: кипение 5 °C, конденсация 50 °C, перегрев 10 K, переохлаждение 0 K
Характеристики и преимущества
Рабочий диапазон для R410A
• Специально подобранные конфигурации тандемов и
70
трио Copeland (в том числе в неравновесных установках)
обеспечивают превосходную сезонную эффективность
(SEER / SEPR / SCOP)
60
• Осевое и радиальное согласование спиралей Copeland
scroll, обеспечивают превосходные показатели надёжности
и эффективности
50
• Расширенный на 5К рабочий диапазон позволяет
использовать компрессоры в тепловых насосах,
• Низкое значение ОКЭП (общий коэффициент
эквивалентного потепления)
40
• Широкий модельный ряд спиральных компрессоров
для R410A
• Низкий уровень шума и вибраций
30
• Низкий уровень циркуляции масла
20
Максимально допустимое давление (PS)
-25
-20
-15
-10
-5
0
5
10
15
20
• ZP24 - ZP91:
Температура кипения, °C
Со стороны низкого давления 29,5 бар (изб) /
Перегрев не более 10 K
со стороны высокого давления 45 бар (изб)
ZP 24-31
ZP 36-143
ZP 154-725
• ZP104 - ZP725:
Со стороны низкого давления 29,5 бар (изб) /
со стороны высокого давления 45 бар (изб)
18
Технические данные
Максималь-
Ток
Звуковое
Версия
ный рабочий
блокировки
Длина/
давление
Масса
двигателя/Код
ток
ротора
ширина/
на расст,
Модели
нетто
(А)
(A)
высота
1 м -
(кг)
(мм)
дБ(А)
1
3
1
3
1
3
***
фаза*
фазы**
фаза*
фазы**
фаза*
фазы**
ZP24K5E
1,9
5,1
2,8
4,0
3/4
1/2
0,7
236/236/387
22
PFJ
TFD
13
5
60
28
55
ZP29K5E
2,2
6,0
2,8
4,8
3/4
1/2
0,7
246/246/387
23
PFJ
TFD
16
6
67
38
55
ZP31K5E
3,0
6,5
2,8
5,1
3/4
1/2
0,7
243/243/388
22
PFJ
TFD
17
7
67
38
55
ZP36K5E
2,6
7,6
2,9
6,0
7/8
1/2
1,2
243/243/506
32
PFJ
TFD
20
7
87
46
57
ZP42K5E
3,5
8,9
2,9
6,9
7/8
1/2
1,2
246/246/418
31
PFJ
TFD
21
8
98
43
57
ZP54K5E
4,6
11,5
3,0
8,9
7/8
1/2
1,2
246/246/418
34
PFJ
TFD
31
10
128
52
59
ZP61K5E
5,0
13,4
3,0
10,0
7/8
1/2
1,2
246/246/445
35
TFD
11
67
57
ZP72KCE
6,0
15,3
3,0
11,7
7/8
1/2
1,7
246/246/455
45
TFD
15
75
59
ZP83KCE
7,0
17,7
3,1
13,5
7/8
1/2
1,8
246/246/443
40
TFD
15
101
61
ZP91KCE
7,5
19,3
3,1
14,7
1 1/4
1 1/4
1,8
243/248/443
41
TFD
16
101
61
ZP104KCE
9,0
22,7
3,2
16,8
1 1/8
7/8
2,5
297/262/559
49
TFD
18
128
60
ZP122KCE
10,0
26,5
3,2
19,6
1 1/8
7/8
2,5
297/262/559
49
TFD
22
139
61
ZP143KCE
12,0
31,6
3,2
23,1
1 1/8
7/8
2,8
270/262/559
49
TFD
25
146
61
ZP154KCE
13,0
33,1
3,2
24,9
1 3/8
7/8
3,3
281/285/552
65
TFD
31
140
66
ZP182KCE
15,0
39,0
3,2
29,1
1 3/8
7/8
3,3
281/285/552
66
TFD
34
174
66
ZP233KZE
20,0
50,6
3,3
36,6
1 5/8
1 1/8
4,4
315/315/661
92
TED
38
241
72
ZP293KZE
25,0
63,3
3,3
45,7
1 5/8
1 1/8
4,4
315/315/661
92
TED
49
288
72
ZP385KCE
30,0
82,4
3,2
60,8
1 5/8
1 3/8
6,3
448/392/715
178
TWD
65
310
74
ZP485KCE
40,0
105,0
3,2
77,3
1 5/8
1 3/8
6,3
368/345/756
190
TWD
83
408
78
ZP725KCE
60,0
159,5
3,2
115,5
2 1/8
1 3/8
6,3
483/460/864
260
FED
123
666
82
Условия по EN12900: кипение 5 °C, конденсация 50 °C, перегрев 10 K, переохлаждение 0 K
* 1 фаза: 230 В / 50 Гц
** 3 фазы: 380-420 В / 50 Гц
*** @ 1m: уровень звукового давления на расстоянии 1 м от компрессора в условиях свободного звукового поля
Производительность
Tемпература конденсации, 50°C
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
R410A
R410A
Температура кипения (°C)
Температура кипения (°C)
Модель
-15
-10
-5
0
+5
+10
+15
Модель
-15
-10
-5
0
+5
+10
+15
ZP24K5E
2,7
3,4
4,2
5,0
6,0
ZP24K5E
1,9
1,9
1,8
1,8
1,8
ZP29K5E
3,1
4,0
4,9
6,0
7,3
ZP29K5E
2,3
2,2
2,2
2,2
2,1
ZP31K5E
3,2
4,2
5,3
6,5
7,9
ZP31K5E
2,4
2,4
2,4
2,3
2,3
ZP36K5E
4,1
5,1
6,3
7,6
9,1
10,8
ZP36K5E
2,8
2,7
2,7
2,6
2,6
2,5
ZP42K5E
4,5
5,8
7,3
8,9
10,7
12,8
ZP42K5E
3,3
3,2
3,1
3,0
3,0
2,9
ZP54K5E
5,8
7,5
9,3
11,5
13,9
16,6
ZP54K5E
4,0
3,9
3,9
3,8
3,8
3,8
ZP61K5E
7,2
9,0
11,1
13,4
16,0
18,9
ZP61K5E
4,6
4,5
4,5
4,4
4,4
4,4
ZP72KCE
8,6
10,5
12,7
15,3
18,2
21,5
ZP72KCE
5,1
5,1
5,1
5,1
5,1
5,1
ZP83KCE
9,8
12,1
14,7
17,7
21,1
25,1
ZP83KCE
5,7
5,8
5,8
5,8
5,8
5,9
ZP91KCE
10,6
13,2
16,1
19,3
22,9
27,0
ZP91KCE
6,1
6,1
6,1
6,2
6,2
6,2
ZP104KCE
12,6
15,6
18,9
22,7
27,0
31,9
ZP104KCE
7,1
7,1
7,1
7,1
7,1
7,1
ZP122KCE
14,8
18,3
22,1
26,5
31,5
37,2
ZP122KCE
8,3
8,3
8,3
8,3
8,3
8,4
ZP143KCE
17,1
21,4
26,3
31,6
37,6
44,1
ZP143KCE
9,8
9,8
9,8
9,8
9,8
9,8
ZP154KCE
18,7
23,0
27,7
33,1
39,3
46,3
ZP154KCE
10,3
10,3
10,4
10,5
10,6
10,7
ZP182KCE
22,2
27,1
32,7
39,0
46,2
54,6
ZP182KCE
12,0
12,1
12,2
12,3
12,4
12,5
ZP385KCE
46,3
56,6
68,6
82,3
98,1
116,0
ZP385KCE
25,4
25,3
25,4
25,6
25,9
26,3
ZP233KZE
28.5
34.9
42.2
50.6
60.1
70.8
ZP233KZE
15.2
15.3
15.3
15.3
15.3
15.3
ZP293KZE
36.1
44.0
53.1
63.3
74.8
87.6
ZP293KZE
19.4
19.5
19.4
19.4
19.3
19.3
ZP485KCE
60,2
73,1
88,0
105,0
125,0
147,0
ZP485KCE
31,1
31,5
32,0
32,5
33,2
34,0
ZP725KCE
91,7
111,0
135,5
159,0
188,0
222,0
ZP725KCE
49,7
50,0
50,3
50,5
50,9
51,3
Условия: перегрев на всасывании 10 K / переохлаждение 0 K
19
Тандемы и Трио
Холодопроиз-
Номинальная мощность,
Равновесный
Модель
водительность
Неравновесный тандем
л.с.
тандем
(кВт)
Тандем ZPT - Тандем ZPU неравновесный
ZPT 72 K5E
2 x 3
16
•
ZPT 84 K5E
2 x 3.5
18
•
ZPT 108 K5E
2 x 4
23
•
ZPT 122 K5E
2 x 5
26
•
ZPT 144 KCE
2 x 6
31
•
ZPT 166 KCE
2 x 6.5
35
•
ZPT 182 KCE
2 x 8
39
•
ZPT 208 KCE
2 x 9
45
•
ZPT 244 KCE
2 x 10
53
•
ZPT 286 KCE
2 x 12
63
•
ZPT 308KCE
2 x 13
67
•
ZPU 336 KCE
13 + 15
73
•
ZPT 364 KCE
2 x 15
79
•
ZPU 417 K
15 + 20
90
•
ZPT 466 KZE
2 x 20
101
•
ZPU 477 K
15 + 25
103
•
ZPU 530 KZE
20 + 25
114
•
ZPT 586 KZE
2 x 25
125
•
ZPU 680 K
25 + 30
146
•
ZPT 770 KCE
2 x 30
165
•
ZPU 870 KCE
30 + 40
187
•
ZPT 970 KCE
2 x 40
209
•
ZPU 111 MCE
30 + 60
240
•
ZPU 121 MCE
40 + 60
262
•
ZPT 145 MCE
60 + 60
317
•
Системы, использующие ZP235 или ZP295 (20 или 25 л. с.), будут использовать ZP233KZE и ZP293KZE
Условия по EN 12900: кипение 5 °C, конденсация 50 °C, перегрев 10 K, переохлаждение 0 K
Тандемы / трио, собранные производителями комплектных систем, Emerson может обеспечить полную техническую поддержку.
20
21

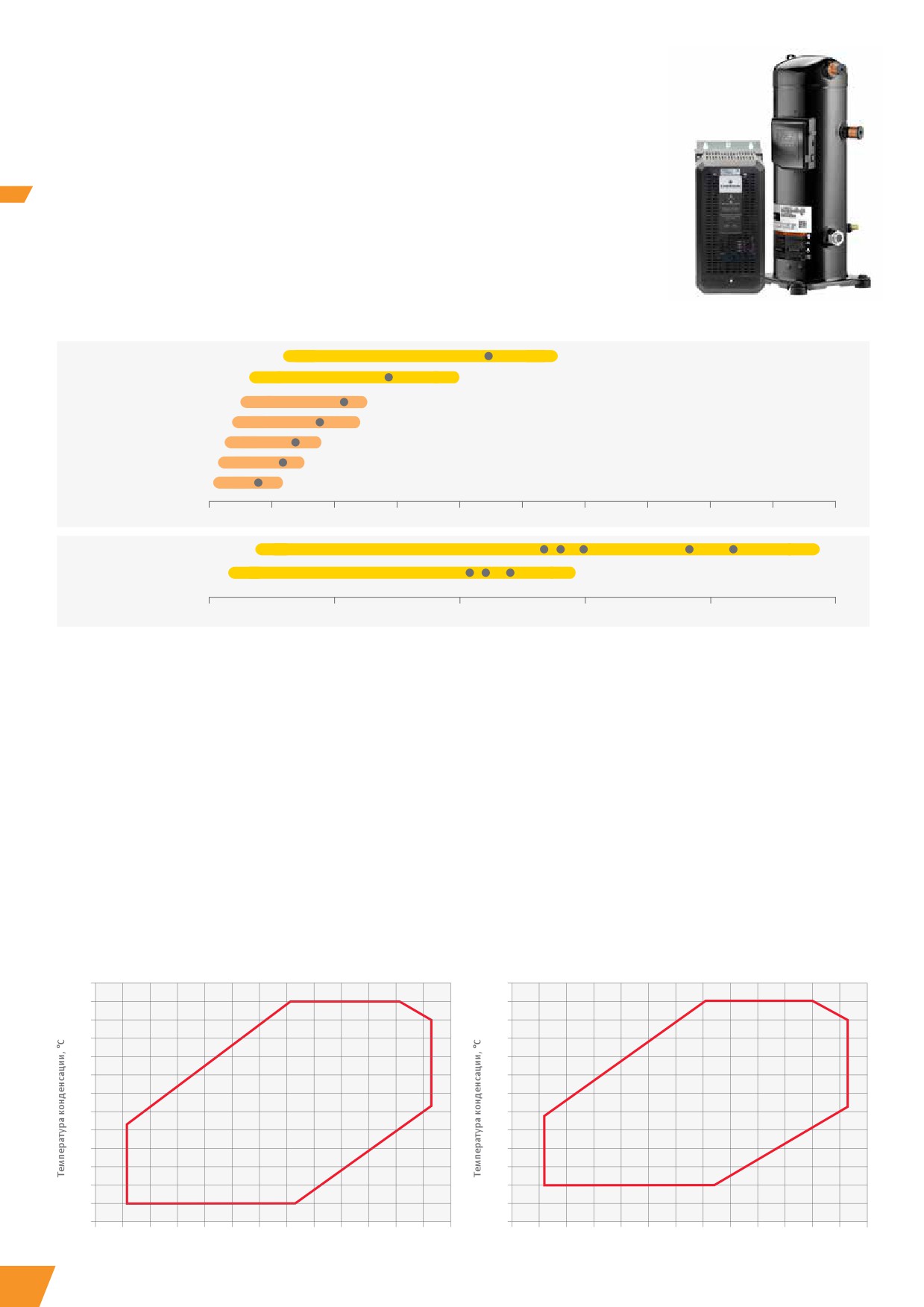

Модельные ряды цифровых спиральных компрессоров Copeland™ ZPD и ZRD
для хладагентов R513A, R410A и R407C
Плавное регулирование производительности в системах кондиционирования
воздуха: гибкое решение для R513A, R407C и R410A.
Во многих системах отопления и охлаждения нагрузка и условия эксплуатации
могут существенно меняться, требуя регулирования производительности
компрессора. Digital scroll
- простое решение, обеспечивающее плавное
регулирование производительности компрессора от 10% до 100%. В результате
достигаются точное управление температурой, превосходные климатические
ZPD и ZRD
условия и высокая энергоэффективность.
цифровой спиральный
компрессор
Компрессоры digital scroll чаще всего используются в промышленных системах
охлаждения, компрессорных станциях, компрессорно-конденсаторных
агрегатах, в реверсивных системах, в крышных кондиционерах, а также в
системах кондиционирования воздуха.
Модельный ряд спиральных компрессоров ZPD Digital Scroll для R410A
ZPD (3 фазы)
Тандем
Холодопроизводи-
тельность (кВт)
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
Модельный ряд спиральных компрессоров ZRD Digital Scroll для R407C
ZRD (3 фазы)
Тандем
Холодопроизводи-
тельность (кВт)
5
10
15
20
25
30
35
Условия по EN12900: кипение 5 °C, конденсация 50 °C, перегрев 10 K, переохлаждение 0 K
Модельный ряд спиральных компрессоров ZRD*KRE Digital Scroll для R513A
ZRD*KRE (3 фазы)
Тандем
Холодопроизводи-
тельность (кВт)
5
10
15
20
25
Условия по EN12900: кипение 5 °C, конденсация 50 °C, перегрев 10 K, переохлаждение 0 K
Характеристики и преимущества
Максимально допустимое давление (PS)
• Широкий диапазон регулирования (мгновенное изменение
• Компрессоры Digital ZRD42 - ZRD81:
производительности от 10% до 100%), точное управление
Со стороны низкого давления 20 бар (изб) /
температурным режимом, обеспечение оптимальных
со стороны высокого давления 29,5 бар (изб)
климатических условий
• Компрессоры Digital ZRD94 - ZRD125:
• Отсутствие сложного электронного оборудования,
Со стороны низкого давления 20 бар (изб) /
практически готовое к использованию решение, отсутствие
со стороны высокого давления 32 бар (изб)
электромагнитных помех и хорошая электромагнитная
• Компрессоры Digital ZPD34 - ZPD91:
совместимость, простота установки и обслуживания
Со стороны низкого давления 28 бар (изб) /
• Не влияет на механическую балансировку системы:
со стороны высокого давления 43 бар (изб)
отсутствие вибраций, резонансных явлений, нет
• Компрессоры Digital ZPD103 - ZPD182:
необходимости в изменении конструкции рамы/
Со стороны низкого давления 29,5 бар (изб) /
трубопровода
со стороны высокого давления 45 бар (изб)
22

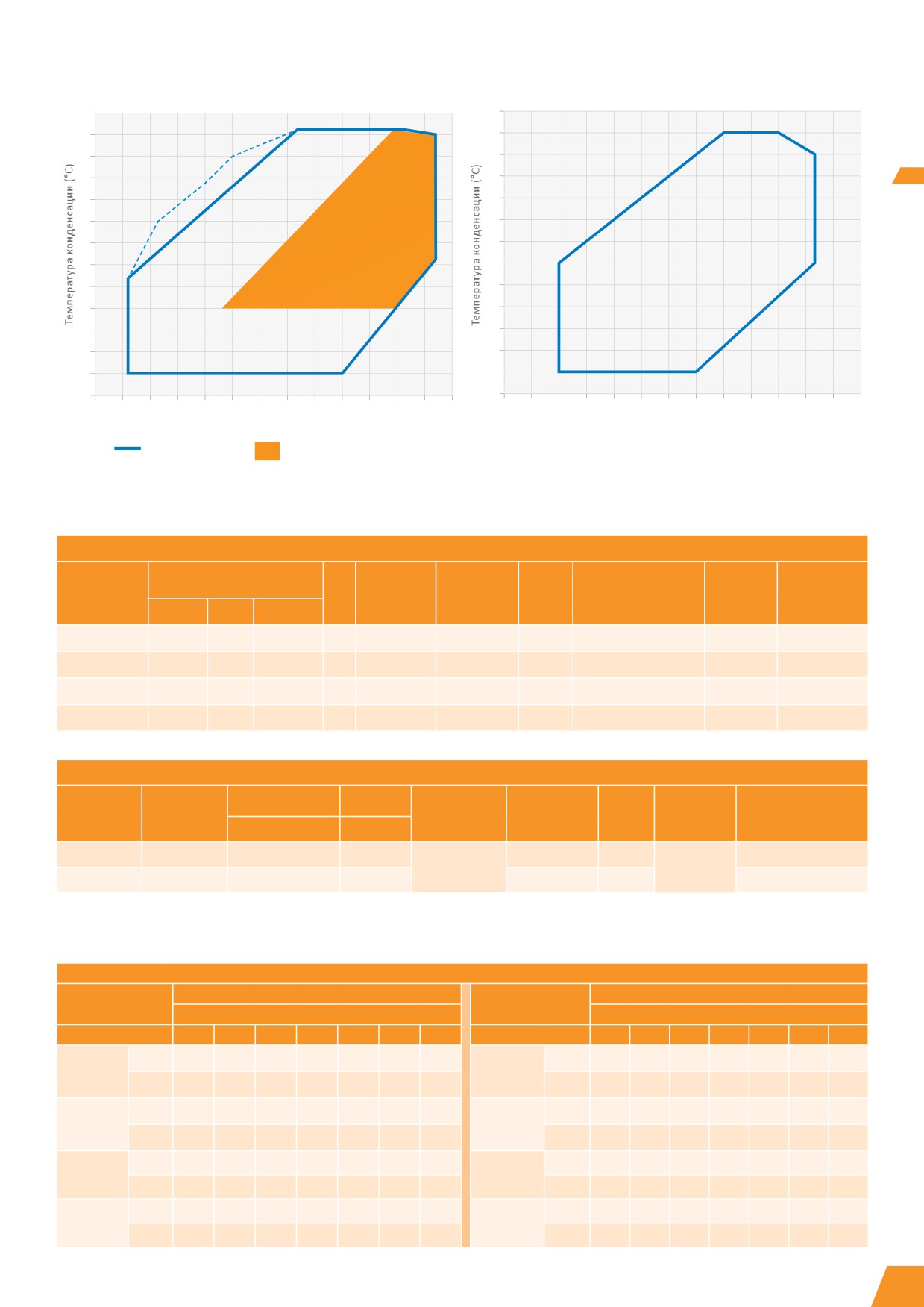

Рабочий диапазон для
ZPD - R410A
ZRD - R407C
70
70
65
65
60
60
55
55
50
50
45
45
40
40
35
35
30
30
25
25
20
20
-30
-25
-20
-15
-10
-5
0
5
10
15
20
25
-30
-25
-20
-15
-10
-5
0
5
10
15
20
25
Температура кипения, °C
Температура кипения, °C
Перегрев 10 K
Перегрев 10 K
ZPD 34-91
ZPD 104-182
ZRD 125
ZRD - R513A
90
80
70
60
50
40
30
20
10
0
-30
-25
-20
-15
-10
-5
0
5
10
15
20
25
Температура кипения, °C
Перегрев 10 K
23
Технические данные моделей ZPD, работающих с R410A
Ток
Версия
Максимальный
блокировки
двигателя/
рабочий ток
Звуковое
Длина/
ротора
Масса
Код
(А)
давление
ширина/
(A)
Модели
нетто
на расст, 1 м
высота
(кг)
(дБА)
(мм)
3 фазы*
3 фазы*
3 фазы*
**
ZPD61KCE
5,0
13,2
3,0
10,1
7/8
1/2
1,9
241/246/484
41
TFD
12
64
63
ZPD72KCE
5,0
15,3
2,9
11,6
7/8
1/2
1,9
241/246/484
40
TFD
15
75
67
ZPD83KCE
6,5
17,7
3,0
13,5
7/8
1/2
1,8
246/253/481
40
TFD
16
101
64
ZPD91KCE
8,0
19,2
3,1
14,7
7/8
3/4
1,8
246/253/481
40
TFD
16
101
69
ZPD104KCE
9,0
22,7
3,1
16,7
1 1/8
7/8
2,5
270/262/605
61
TFD
18
128
63
ZPD122KCE
10,0
26,3
3,1
19,7
1 1/8
7/8
2,5
270/262/605
62
TFD
21
139
63
ZPD137KCE
12,0
29,4
3,1
22,1
1 3/8
7/8
3,3
293/285/533
62
TFD
25
118
63
ZPD154KCE
13,0
33,1
3,1
24,9
1 3/8
7/8
3,3
314/285/552
65
TFD
27
140
66
ZPD182KCE
15,0
39,0
3,1
29,1
1 3/8
7/8
3,3
314/285/552
67
TFD
34
173
68
Условия по EN12900: кипение 5 °C, конденсация 50 °C, перегрев 10 K, переохлаждение 0 K
* 3 фазы: 380-420 В / 50 Гц
** @ 1m: уровень звукового давления на расстоянии 1 м от компрессора в условиях свободного звукового поля
Технические данные моделей ZRD*KRE, работающих с R450A и R513A
Версия
Максимальный
Ток при
двигателя/
рабочий
замкнутом
Длина/
код
ток (А)
роторе (A)
ширина/
Модели
высота
(мм)
1
3
1
3
1
3
фазы*
фазы**
фазы*
фазы**
фазы*
фазы**
ZRD36KRE
3,0
5,2
7,7
3,2
8,3
3/4
1/2
1,2
239/244/435
30
PFJ
TFD
17
7
97
40
57
ZRD48KRE
4,0
7,0
10,3
3,1
11,4
7/8
1/2
1,4
239/244/466
30
TFD
10
48
64
ZRD61KRE
5,0
8,9
12,4
3,2
14,4
7/8
1/2
1,9
246/257/481
38
TFD
11
64
65
ZRD72KRE
6,0
10,6
15,4
3,1
17,1
7/8
1/2
1,9
246/257/481
40
TFD
12
74
63
ZRD92KRE
8,0
13,4
18,8
3,1
21,4
7/8
3/4
1,9
246/257/481
43
TFD
16
102
64
Условия по EN12900: кипение 5 °C, конденсация 50 °C, перегрев 10 K, переохлаждение 0 K
* 3 фазы: 380-420 В / 50 Гц
** На расстоянии 1 м: уровень звукового давления на расстоянии 1 м от компрессора (в условиях свободного звукового поля)
Предварительные данные
Технические данные моделей ZRD*KCE, работающих с R407C
Ток
Версия
Максимальный
блокировки
двигателя/
рабочий ток
Звуковое
Длина/
ротора
Масса
Код
(А)
давление
ширина/
(A)
Модели
нетто
на расст. 1 м
высота
(кг)
(дБА)
(мм)
**
3 фазы*
3 фазы*
3 фазы*
ZRD125KCE
11,0
27,6
3,3
28,8
1 3/8
7/8
3,3
293/285/533
62
TFD
20
118
64
Условия по EN12900: кипение 5 °C, конденсация 50 °C, перегрев 10 K, переохлаждение 0 K
* 3 фазы: 380-420 В / 50 Гц
**@1m: уровень звукового давления на расстоянии 1 м от компрессора в условиях свободного звукового поля
24
Производительность
Tемпература конденсации, 50°C
Холодопроизводительность (кВт)
Входная мощность (кВт)
R410A
R410A
Температура кипения (°C)
Температура кипения (°C)
Модель
-15
-10
-5
0
+5
+10
+15
Модель
-15
-10
-5
0
+5
+10
+15
ZPD61KCE
7,3
9,0
10,9
13,2
15,7
ZPD61KCE
4,2
4,3
4,4
4,4
4,5
ZPD72KCE
8,6
10,5
12,7
15,2
18,1
ZPD72KCE
4,9
5,0
5,1
5,2
5,2
ZPD83KCE
9,8
12,1
14,7
17,7
21,1
ZPD83KCE
5,9
6,0
6,0
6,0
6,0
ZPD91KCE
10,6
13,2
16,0
19,2
22,8
ZPD91KCE
6,2
6,2
6,2
6,3
6,3
ZPD104KCE
13,0
15,8
19,0
22,7
26,9
ZPD104KCE
7,0
7,0
7,1
7,2
7,3
ZPD122KCE
15,1
18,3
22,0
26,3
31,2
ZPD122KCE
8,0
8,1
8,2
8,3
8,4
ZPD137KCE
16,0
20,0
24,4
29,4
35,1
ZPD137KCE
9,6
9,5
9,4
9,4
9,3
ZPD154KCE
18,7
23,0
27,7
33,1
39,2
46,3
ZPD154KCE
10,3
10,3
10,4
10,5
10,6
10,7
ZPD182KCE
23,2
27,9
33,1
39,0
45,8
53,7
ZPD182KCE
12,2
12,3
12,4
12,5
12,6
12,7
Условия: перегрев на всасывании 10 K / переохлаждение 0 K
Tемпература конденсации, 50°C
Холодопроизводительность (кВт)
Входная мощность (кВт)
R513A /
R513A /
R134a
R134a
Температура кипения (°C)
Температура кипения (°C)
Модель
-15
-10
-5
0
+5
+10
+15
Модель
-15
-10
-5
0
+5
+10
+15
ZRD36KRE
2,1
2,7
3,4
4,3
5,2
6,3
7,5
ZRD36KRE
1,5
1,5
1,6
1,6
1,6
1,6
1,6
ZRD48KRE
2,9
3,7
4,6
5,7
7,0
8,5
10,2
ZRD48KRE
2,3
2,3
2,3
2,3
2,2
2,2
2,3
ZRD61KRE
3,6
4,6
5,8
7,2
8,9
10,8
13,1
ZRD61KRE
2,5
2,6
2,6
2,7
2,8
2,9
2,9
ZRD72KRE
4,3
5,6
7,0
8,7
10,6
12,9
15,5
ZRD72KRE
2,9
3,0
3,1
3,3
3,4
3,5
3,7
ZRD92KRE
5,4
6,9
8,7
10,9
13,4
16,3
19,6
ZRD92KRE
3,7
3,9
4,0
4,2
4,3
4,4
4,4
Условия: перегрев на всасывании 10 K / переохлаждение 0 K
Для получения сведений о производительности для модели R450A воспользуйтесь
Предварительные данные
программой подбора компании Emerson.
Tемпература конденсации, 50°C
Холодопроизводительность (кВт)
Входная мощность (кВт)
R407C
R407C
Температура кипения (°C)
Температура кипения (°C)
Модель
-15
-10
-5
0
+5
+10
+15
Модель
-15
-10
-5
0
+5
+10
+15
ZRD36KRE
4,1
5,2
6,3
7,7
9,2
ZRD36KRE
2,3
2,4
2,4
2,4
2,4
ZRD48KRE
5,4
6,8
8,4
10,3
12,5
ZRD48KRE
3,2
3,2
3,2
3,2
3,1
ZRD61KRE
6,3
8,0
10,0
12,4
15,1
ZRD61KRE
3,9
4,0
4,0
4,0
4,0
ZRD72KRE
8,0
10,1
12,5
15,4
18,6
ZRD72KRE
4,7
4,7
4,7
4,7
4,7
ZRD92KRE
9,6
12,2
15,2
18,8
22,9
ZRD92KRE
6,0
6,1
6,2
6,2
6,2
ZRD125KCE
14,3
18,1
22,5
27,6
33,3
39,4
ZRD125KCE
8,2
8,3
8,4
8,4
8,6
8,7
Условия: перегрев на всасывании 10 K / переохлаждение 0 K
25
Модельный ряд спиральных компрессоров с регулируемой скоростью
Copeland™ YPV для хладагента R32 с инверторным приводом
Новые компрессоры с регулируемой скоростью YPV разработаны для R32,
широко доступного хладагента с ПГП
675. Эти спиральные компрессоры
обеспечивают максимальную эффективность и имеют превосходные рабочие
характеристики, которые соответствуют самым строгим требованиям директивы
об экологически безопасном дизайне EcoDesign или превосходят их. Благодаря
передовым технологиям компании Emerson компрессоры YPV достигают уровня
той же области применения, что и аналогичные спиральные компрессоры
Copeland с хладагентом R410A.
Выдающаяся эффективность компрессоров YPV при различных нагрузках и
условиях эксплуатации отражается в более низкой общей стоимости жизненного
цикла системы, в разнообразных областях применения, таких как коммерческие

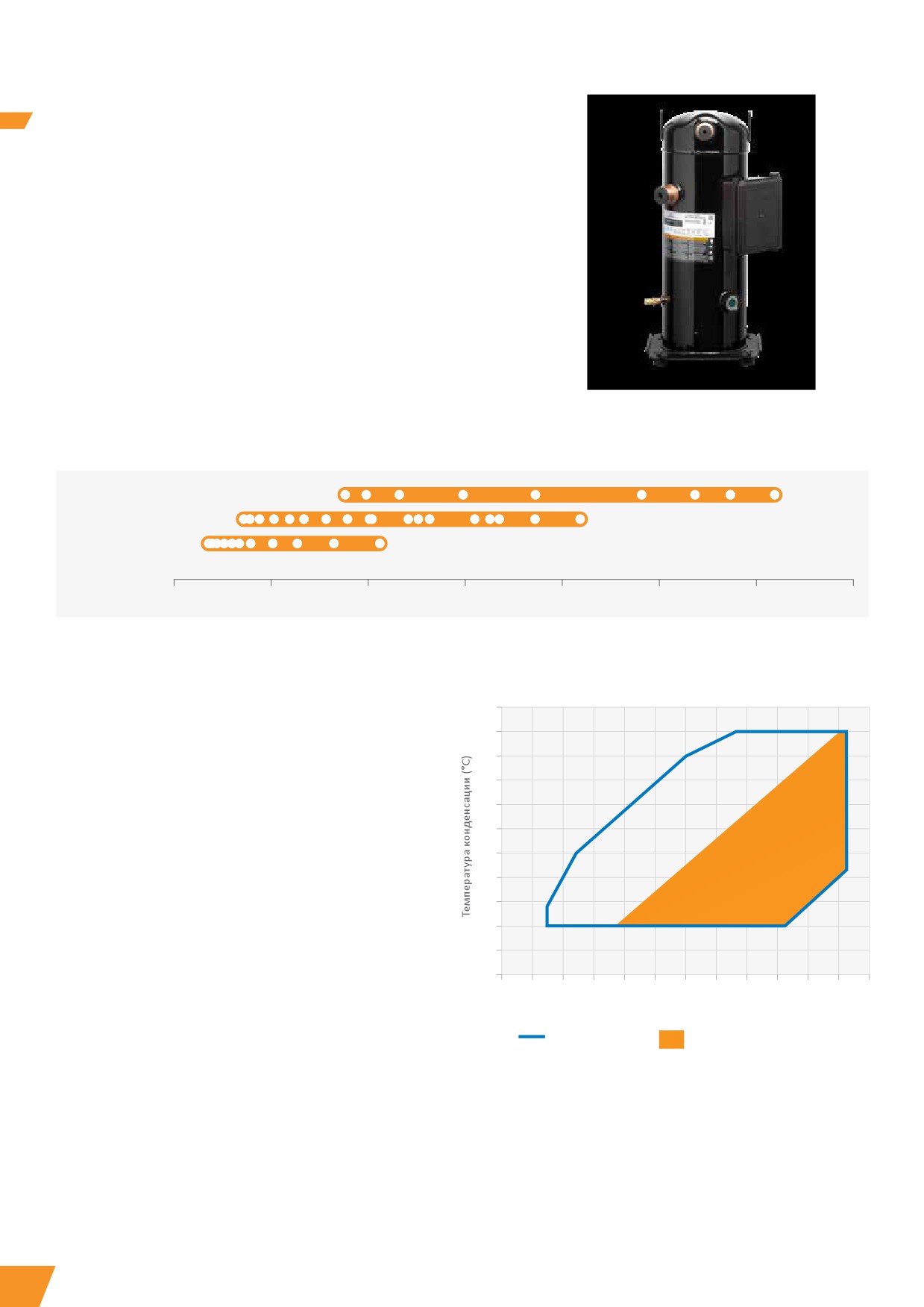

Спиральный компрессор с регулируемой
объекты
(жидкостное охлаждение, реверсивные агрегаты или крышные
скоростью Copeland YPV и привод
кондиционеры), промышленные чиллеры или блоки точного регулирования.
Модельный ряд спиральных компрессоров с регулируемой скоростью YPV
для хладагента R32
Один YPV096
Один YPV066
Один YPV038
Один YPV038
YPV096 + тандемы с постоянной скоростью
YPV066 + тандемы с постоянной скоростью
Холодопроизводительность
в кВт
0
10
20
30
40
50
60
70
80
90
100
110
120
130
Характеристики и преимущества
Максимально допустимое давление (PS)
• Разработан для хладагента R32
• YPV066 - 096:
• Широкий рабочий диапазон для охлаждения и
Со стороны низкого давления 30,4 бар (изб.) /
отопления
Cо стороны высокого давления 50,0 бар (изб.)
• Выдающаяся эффективность благодаря
высокопроизводительным двигателям с регулируемой
скоростью и клапану с регулируемым коэффициентом
сжатия компании Emerson
• Поддержка тандемного режима работы с
компрессорами с постоянной скоростью
(YPV066-096) для обеспечения максимальной
гибкости при проектировании систем — отсутствует
необходимость в маслоотделителе
• Обратный клапан с низким уровнем утечки на
нагнетании
• Осевое и радиальное согласование спиралей
• Готовое интегрированное решение компании Emerson
26
Рабочий диапазон
YPV066/096 - R32
YPV030/038 - R32
70
70
65
65
60
60
55
55
50
50
45
45
40
40
35
35
30
30
25
25
20
20
15
15
10
10
5
5
-35
-30
-25
-20
-15
-10
-5
0
5
10
15
20
25
30
-35
-30
-25
-20
-15
-10
-5
0
5
10
15
20
25
30
Температура кипения (°C)
Температура кипения (°C)
Перегрев 5 K
Активный клапан с регулируемым
коэффициентом сжатия повышенной
эффективности
* Рабочий диапазон может изменяться в зависимости от скорости компрессора. Воспользуйтесь программой подбора
Технические данные
Компрессор
Холодопроизводительность
Патрубок
Патрубок
Кол-во
Длина/ширина/
(кВт)
Масса нетто
Модели
EER
всасывания
нагнетания
масла
высота
Класс PED
(кг)
Мин.
Макс.
Номинал
(дюймы)
(дюймы)
(л)
(мм)
YPV030LT
2,9
19,3
16,0
3,1
3/4
1/2
1,2
196/207/376
2
18
YPV038LT
3,5
24,6
20,4
3,1
3/4
1/2
1,2
196/207/376
2
20
YPV0661T
9,1
42,0
35,6
3,2
1 1/4
7/8
2,5
273/262/559
3
41
YPV0961T
14,1
62,7
53,1
3,2
1 1/8
7/8
2,5
268/246/559
3
45
*Условия по EN12900: кипение 5 °C, конденсация 50 °C, перегрев 10 K, переохлаждение 0 K, 6000 об/мин
Инверторный привод**
Потребляемая
Сила тока
Совместимый
мощность (кВт)
(А)
Масса нетто
3 фазы
Интерфейс
Глубина/ширина/
Модели
Охлаждение
компрессор
(кг)
400 В
связи
высота (мм)*
Макс.
Макс.
EV3150B
YPV066
15,0
27,0
7,4
9
180/250/380
Воздух
Modbus
EV3185B
YPV096
18,5
38,0
14,0
9
180/250/380
* Версия со стандартным напряжением, воздушным охлаждением и ребрами
** Совместимый инверторный привод с моделями YPV030-LT - YPV038-LT отсутствует
Производительность
Температура конденсации +50 °C
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
R32
R32
Температура кипения (°C)
Температура кипения (°C)
Модель
-15
-10
-5
0
+5
+10
+15
Модель
-15
-10
-5
0
+5
+10
+15
Макс.
11,6
14,1
16,9
20,1
23,8
28,1
Макс.
5,9
6,1
6,3
6,4
6,5
6,5
YPV030LT
YPV030LT
Мин.
2,7
2,7
3,7
3,1
3,7
4,3
Мин.
2,0
1,6
1,6
1,2
1,1
1,1
Макс.
14,9
18,1
21,6
25,8
30,5
35,8
Макс.
7,7
7,9
8,1
8,3
8,4
8,5
YPV038LT
YPV038LT
Мин.
4,3
3,9
4,9
3,7
4,5
5,4
Мин.
2,8
2,2
2,2
1,7
1,6
1,6
Макс.
21,3
25,2
30,3
36,6
44
52,5
62,2
Макс.
13,2
13,4
13,7
14,0
14,2
14,5
14,7
YPV0661T
YPV0661T
Мин.
6,9
6,2
7,3
8,8
10,6
12,6
15,0
Мин.
4,3
3,4
3,5
3,5
3,5
3,4
3,4
Макс.
31,7
37,6
45,2
54,6
65,6
78,4
92,9
Макс.
19,2
19,6
20,0
20,3
20,7
21,1
21,5
YPV0961T
YPV0961T
Мин.
10,3
9,2
11,0
13,2
15,8
18,8
22,3
Мин.
6,2
4,8
4,9
4,9
4,8
4,7
4,5
Условия: перегрев на всасывании 5 K, переохлаждение 4 K
Предварительные данные
27
Модельные ряды спиральных компрессоров с регулируемой скоростью
Copeland™ XPV и ZPV для хладагента R410A с инверторным приводом
Спиральные компрессоры Copeland XPV и ZPV с регулируемой скоростью для хладагента
R410A разработаны для обеспечения максимальной эффективности охлаждения и
отопления, когда это больше всего необходимо. Благодаря современным технологиям
регулирования скорости вращения вала, они позволяют производителям систем и
ZPV066
владельцам зданий достигать высокой производительности при проектировании
спиральный
реверсивных чиллеров, тепловых насосов, прецизионных систем охлаждения или
компрессор с
крышных кондиционеров.
регулируемой
скоростью
Новые модельные ряды XPV и ZPV отличаются не только широко известной на рынке
и привод
надежностью, характерной для марки Copeland, Эти компрессоры со специально
подобранным инверторным приводом позволяют достичь уровня надежности,
ожидаемого для этих сфер применения, и даже превзойти его.
Модельный ряд спиральных компрессоров с регулируемой скоростью XPV и ZPV
ZPV096
ZPV066
XPV046
XPV038
XPV030
XPV025
XPV018
Холодопроизводи-
тельность кВт
0
10
20
30
40
50
60
70
80
90
100
ZPV096 тандемы
ZPV066 тандемы
Холодопроизводи-
0
25
50
75
100
125
тельность кВт
Характеристики и преимущества
Максимально допустимое давление (PS)
рабочего диапазона хладагента R410A
•
XPV018-025 и XPV046
Со стороны низкого давления (PS) 28 бар (изб,) /
•
Наиболее высокая эффективность при частичной нагрузке в своем
со стороны высокого давления (PS) 45 бар (изб,)
классе, что обеспечивает значительную экономию электроэнергии
•
XPV030-038
и соответствие стандартам
Со стороны низкого давления 29,5 бар (изб) /
•
Большой диапазон скорости вращения, что обеспечивает
со стороны высокого давления 43.3 бар (изб)
повышенную эффективность при частичной нагрузке и осушении:
•
ZPV066-096
900 -7,200 RPM (15-120Hz)
Со стороны низкого давления 29,5 бар (изб) /
•
Поддержка тандемного режима работы для компрессоров
со стороны высокого давления 45 бар (изб)
с постоянной скоростью обеспечивает максимальную гибкость при
проектировании систем
•
И компрессор, и привод произведены Copeland- это сокращает
время проектирования и затраты, а также ускоряет вывод изделия
на рынок
•
Технология моторов BPM для достижения наибольшей
эффективности
•
Технология снижения уровня шума реверсивных чиллеров при
реверсе и размораживании
Рабочий диапазон ZPV для R410A*
Рабочий диапазон XPV для R410A*
70
70
65
65
60
60
55
55
50
50
45
45
40
40
35
35
30
30
25
25
20
20
15
15
10
10
5
5
-35
-30
-25
-20
-15
-10
-5
0
5
10
15
20
25
30
-35
-30
-25
-20
-15
-10
-5
0
5
10
15
20
25
30
Температура кипения, °C
Температура кипения, °C
Примечание. * Рабочий диапазон может изменяться в зависимости от скорости компрессора. Воспользуйтесь программой подбора
28
Технические данные
Компрессор
Холодопроиз-
водительность (кВт)
Длина/
ширина/
Модели
высота
(мм)
Мин.
Макс.
Номинал
XPV0182E
1,3
10,4
8,2
3,0
18,0
3/4
1/2
0,7
194/216/335
16
61
XPV0252E
1,8
14,5
11,1
3,0
25,0
3/4
1/2
0,7
194/216/335
16
66
XPV0303E
2,2
17,4
13,5
3,1
30,0
3/4
1/2
1,2
194/217/379
19
64
XPV0383E
2,7
22,5
17,5
3,1
38,0
3/4
1/2
1,2
194/217/379
20
64
XPV0462E
6,2
24,0
20,5
3,2
46,0
3/4
1/2
1,2
229/198/388
22
n.a.
ZPV0662E
8,5
39,0
29,1
3,1
63,0
1 1/8
7/8
2,5
273/262/559
40
72
ZPV0962E
13,0
58,1
43,5
3,1
96,0
1 1/8
7/8
2,5
273/262/559
44
75
Условия по EN12900: кипение 5 °C, конденсация 50 °C, перегрев 10 K, переохлаждение 0 K
*При номинальной скорости (5 400 об/мин)
** @ 1m: уровень звукового давления на расстоянии 1 м от компрессора в условиях свободного звукового поля
Предварительные данные
Инверторный привод
Потребляемая
Сила тока (А)
Длина/
мощность (кВт)
Масса
Совместимый
1 фазы,
3 фазы,
ширина/
Модели
Охлаждение
нетто
компрессор**
230 В
400 В
высота
(кг)
Макс.
Макс.
(мм)
ED3015AU
XPV018
3,8
15
2,8
√
205/240/144
ED3020AU
XPV025
5,0
20
3,6
√
205/250/180
ED3018BU
XPV025 /XPV030
5,0
18
Воздух/
4,4
√
205/250/183
жидкость
Modbus RTU и
ED3022B
XPV038/XPV046
8,0
22
5,2
√
аналоговая
233/316/150
плата 0-10 В
EV3150B
ZPV066
15,0
27
7,4
√
180/250/380
Воздух
EV3185B
ZPV096
18,5
38
14,0
√
180/250/380
* Версия со стандартным напряжением, воздушным охлаждением и ребрами
Производительность
Tемпература конденсации, 50°C
Холодопроизводительность (кВт)
Потребляемая мощность (кВт)
R410A
R410A
Температура кипения (°C)
Температура кипения (°C)
Модель
-15
-10
-5
0
+5
+10
+15
Модель
-15
-10
+5
+10
+15
Макс.
5,8
7,0
8,4
10,1
12,0
14,1
16,5
Макс.
3,6
3,7
3,7
3,7
3,7
XPV0182E
XPV0182E
Мин.
1,5
1,6
1,7
1,7
2,0
2,4
2,9
Мин.
1,0
1,0
0,8
0,8
0,8
Макс.
7,2
8,8
10,8
13,2
15,8
18,8
22,2
Макс.
4,8
4,9
5,2
5,2
5,2
XPV0252E
XPV0252E
Мин.
2,2
2,4
2,4
2,4
2,9
3,4
4,1
Мин.
1,4
1,4
1,1
1,1
1,0
Макс.
8,9
10,7
12,9
15,6
18,8
22,5
26,7
Макс.
5,5
5,6
5,9
6,0
6,0
XPV0303E
XPV0303E
Мин.
2,2
2,5
1,5
1,9
2,3
2,7
3,7
Мин.
1,8
1,6
1,0
1,0
1,0
Макс.
11,3
13,6
16,4
19,8
23,8
28,5
33,8
Макс.
7,0
7,1
7,5
7,5
7,6
XPV0383E
XPV0383E
Мин.
2,8
3,2
1,9
2,4
2,9
3,4
4,6
Мин.
2,2
2,0
1,2
1,2
1,3
Макс.
13,6
16,4
19,8
23,9
28,8
34,4
40,8
Макс.
8,1
8,3
8,7
8,7
8,7
XPV0462E
XPV0462E
Мин.
3,6
4,5
2,2
2,8
3,3
4,0
5,1
Мин.
2,7
2,6
1,4
1,4
1,4
Макс.
19,1
23,3
28,2
34,0
40,6
48,2
56,8
Макс.
13,2
13,5
14,3
14,5
14,7
ZPV0662E
ZPV0662E
Мин.
6,2
4,9
6,0
7,1
8,3
9,8
11,5
Мин.
4,2
3,0
2,9
2,8
2,8
Макс.
28,0
34,3
41,7
50,4
60,4
71,8
84,6
Макс.
18,2
18,7
20,0
20,4
20,8
ZPV0962E
ZPV0962E
Мин.
9,1
7,5
9,0
10,8
12,8
15,2
18,0
Мин.
5,7
4,1
4,1
4,1
4,0
Условия: перегрев на всасывании 5 K, переохлаждение 4 K
29
Модельный ряд спиральных компрессоров с постоянной скоростью
Copeland™ YH для хладагентов R454C и R452B класса A2L
Новые спиральные компрессоры Copeland YH разработаны для
различных областей применения, таких как тепловые насосы типа
«воздух-вода» и «соляной раствор-вода», блоки технологического
охлаждения и охлаждения с точным регулированием, а также
кондиционеры воздуха. Они имеют специальную конструкцию
для удовлетворения потребностей рынка в хладагентах среднего
и низкого давления с низким ПГП. Они подходят для очень
агрессивных хладагентов, содержащих молекулу ГФО. Компрессоры
YH соответствуют требованиям классификации директивы PED
относительно хладагентов класса A2L.
Спиральный компрессор YH
Модельный ряд спиральных компрессоров YH для хладагентов R454C и R452B
YH*K1E (R454C)
YH*K1P (R452B)
Теплопрои-
зводительность
0
5
10
15
20
25
30
35
в кВт
Условия: кипение 5 °C, конденсация 50 °C, перегрев 10 K, переохлаждение 0 K
Характеристики и преимущества
Максимально допустимое давление (PS)
• Компрессор с возможностью использования нескольких
• Модели для хладагента R454C:
Со стороны низкого давления 28 бар (изб.) /
хладагентов: оптимизирован для работы с хладагентами
со стороны высокого давления 49 бар (изб.)
класса A2L с низким ПГП R454C (148) и R452B (698) по
сравнению с R407C (1774)
• Модели для хладагента R452B:
Со стороны низкого давления 28 бар (изб.) /
• Сертифицирован по классу II директивы PED
со стороны высокого давления 46 бар (изб.)
• Полностью герметичная конструкция компрессора
• Широкий рабочий диапазон для тепловых насосов
• Низкий перегрев
• Готовая к работе в тандемной конфигурации версия
доступна для всех типоразмеров
• Соответствует требованиям к регулированию
фторсодержащих парниковых газов
Рабочий диапазон YH*K1E для R454C
Рабочий диапазон YH*K1P для R452B
70
70
65
65
60
60
55
55
50
50
45
45
40
40
35
35
30
30
25
25
20
20
15
15
-30
-25
-20
-15
-10
-5
0
5
10
15
20
25
30
-30
-25
-20
-15
-10
-5
0
5
10
15
20
25
30
Температура кипения (°C)
Температура кипения (°C)
30















содержание      ..      1      2      3      ..
