КЛИНОВОЙ АНКЕР W-FA/S, W-FA/S-LG, W-FA/F
11.1
Технические характеристики
Диаметр анкера [мм]
M6
M8
M10
M12
M16
M20
Стандартная глубина анкеровки/
hef/hef,red [мм]
40
30
44
35
48
42
65
50
82
64
100
78
Уменьшенная глубина анкеровки
Зона растяжения
(бетон с трещинами В25
2)
Nperm [kN] 2)
4,1
2,9
5,7
5,0
7,6
6,5
12,6
8,5
17,8
12,3
24
16,5
s ≥ 3 hef с ≥ 1.5 hef)
Зона сжатия
(бетон без трещин В25
2)
мин. расст. между осями и
Qperm [kN] 2)
2,9
2,9
6,3
5,0
8,0
6,5
14,3
8,5
23,6
23,6
37,1
33,1
до края основ.
c ≥ 10hef)
3
Рекоменд. изгибающий момент Mperm [Nm]
5,1
5,1
13,1
13,1
25,7
25,7
44,6
44,6
99,9
99,9
195
195
F30 [kN]
0,9
1,4
2,2
3,2
6,0
10,0
F60 [kN]
0,5
0,8
1,2
1,8
3,4
5,25
Огнестойкость
F90 [kN]
0,3
0,5
0,8
1,2
2,2
3,6
F120 [kN]
0,25
0,4
0,6
0,9
1,7
2,75
Параметры монтажа
Глубина установки
hnom/hnom,red [mm]
49
39
56
47
62
56
82
67
102
84
121
99
Диаметр бура
dо [mm]
6
6
8
8
10
10
12
12
16
16
20
20
Диаметр рабочей части бура
dcut ≤ [mm]
6,4
6,4
8,45
8,45
10,45
10,45
12,5
12,5
16,5
16,5
20,55
20,55
Глубина бурения
h1/h1,red ≥ [mm]
55
45
65
55
70
65
90
75
110
95
130
110
Диаметр отверстия
df ≤ [mm]
7
7
9
9
12
12
14
14
18
18
22
22
в прикрепляемой детали
Момент затяжки
Tinst = [Nm]
8
8
15
15
30
30
50
50
100
100
200
200
Индивидуальное приложение: бетон без трещин, директива 7(ЕТА-02/0001)
Расстояние между анкерами
scr,N [mm]
120
90
132
105
144
126
195
150
246
192
300
234
Расстояние до края
ccr,N [mm]
60
45
66
53
72
63
98
75
123
96
150
117
Миним. расстояние между
smin [mm]
35
35
40
40
55
55
75
100
90
100
105
140
анкерами
Минимальная расстояние
cmin [mm]
40
40
45
45
65
65
90
100
105
100
125
140
до края
Минимальная толщина
hmin [mm]
100
80
100
80
100
100
130
100
170
130
200
160
основания
Комплексное приложение: легкие потолочные конструкции и подвесные потолки (Z-21.1-1598)
Мин. расстояние между
smin [mm]
160
160
200
200
анкерами
Минимальное расстояние
cmin [mm]
80
80
100
100
до края
Минимальная толщина
hmin [mm]
100
100
150
200
основания
Элементы системы Würth
1) Разрешение на применение учитывает
2) Воздействие арматуры не учитывается. Воз-
коэффициенты надежности по сопротивлению
можны большие рекомендуемые значения при
и коэффициент надежности по воздействию
большей прочности бетона (до 55 МПа).
gF = 1.4. В случае учета смешанных нагрузок
3) Разрешение на использование не требуется.
на растяжение и поперечных нагрузок, рас-
стояния от края основания и анкерных групп
см. директиву Европейского технического
сертификата (ETAG) Приложение C.
Усилия в таблице приведены для бетона прочностью 25 МПа . При другой прочности основания необходимо
использовать переходный коэффициент γ= Bx/25 , где Bx - прочность бетона в МПа. (Коэффициент действителен
для бетонов класса прочности от B15 до B60)
286

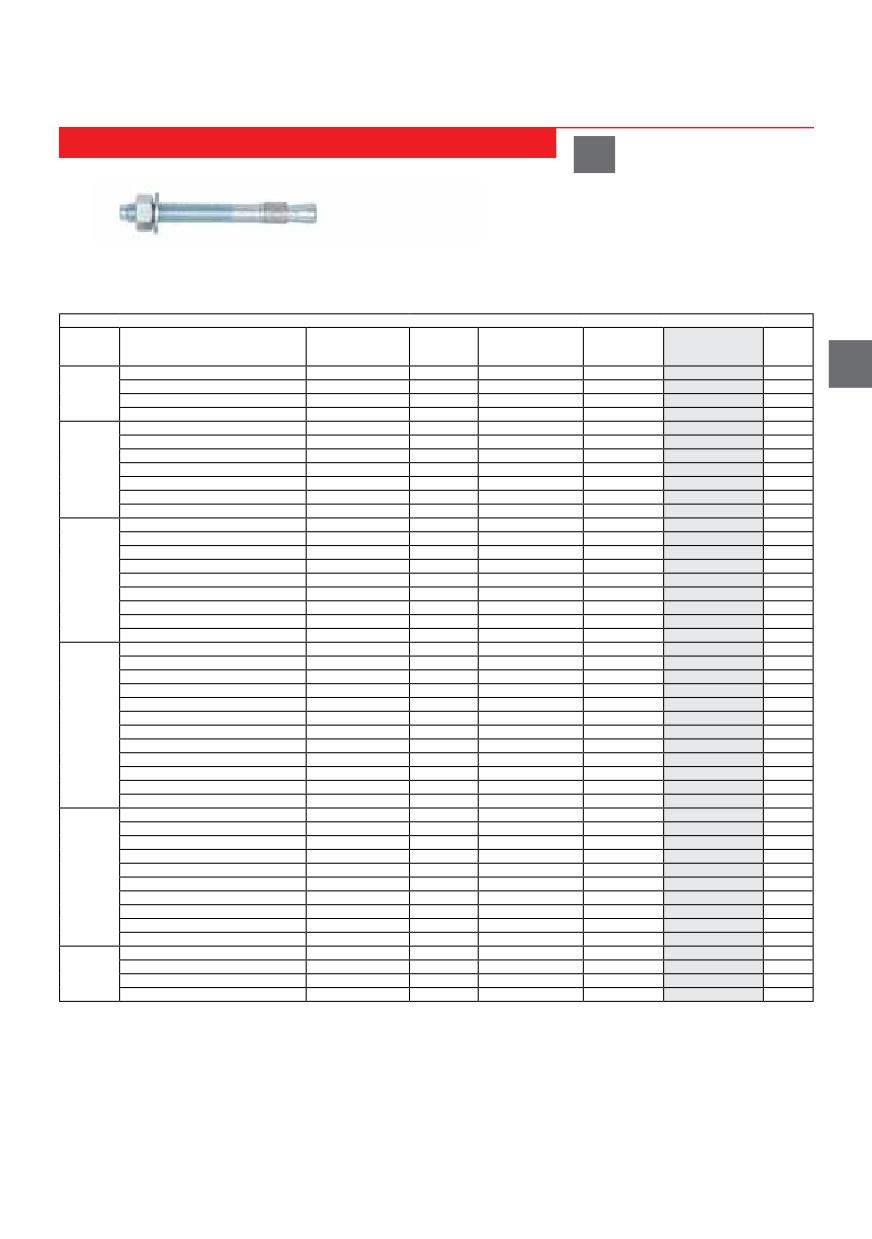

КЛИНОВОЙ АНКЕР W-FA/S, УДЛИНЕННАЯ РЕЗЬБА
11.1
Индивидуальное приложение
(М6-М20) Бетон без трещин (ETA-02/0001)
Комплексное приложение: легкие
потолочные конструкции и подвесные
потолки
(Z-21.1-1598) W-FA/S
Клиновой анкер, оцинкованная сталь
(со стандартной шайбой)
W-FA/S Клиновой анкер, оцинкованная сталь (со стандартной шайбой)
Диаметр
Толщина прикрепляе-
Общая длина
Эффекивная глубина
Диаметр и длина
анкера
Наименование
Артикул
Шт./уп.
мой детали мм
анкера мм
анкеровки мм
резьбы мм
мм
W-FA/S M6-5/40
5
40
18
M6 x 16
5932 006 040
100
3
W-FA/S M6-10-20/67
10 / 20
67
40 / 30
M6 x 30
5932 006 067
100
M6
W-FA/S M6-25-35/82
25 / 35
82
40 / 30
M6 x 35
5932 006 082
100
W-FA/S M6-40-50/97
40 / 50
97
40 / 30
M6 x 35
5932 006 097
100
W-FA/S M8-5/50
5
50
24
M8 x 22
5932 008 050
100
W-FA/S M8-10-19/75
10 / 19
75
44 / 35
M8 x 40
5932 008 075
100
W-FA/S M8-15-24/80
15 / 24
80
44 / 35
M8 x 45
5932 008 080
100
M8
W-FA/S M8-25-34/90
25 / 34
90
44 / 35
M8 x 55
5932 008 090
100
W-FA/S M8-30-39/95
30 / 39
95
44 / 35
M8 x 60
5932 008 095
100
W-FA/S M8-45-54/110
45 / 54
110
44 / 35
M8 x 75
5932 008 110
100
W-FA/S M8-55-64/120
55 / 64
120
44 / 35
M8 x 85
5932 008 120
100
W-FA/S M10-10/60
10
60
23
M10 x 25
5932 010 060
50
W-FA/S M10-10-16/85
10 / 16
85
48 / 42
M10 x 40
5932 010 085
50
W-FA/S M10-15-21/90
15 / 21
90
48 / 42
M10 x 45
5932 010 090
50
W-FA/S M10-20-26/95
20 / 26
95
48 / 42
M10 x 50
5932 010 095
50
M10
W-FA/S M10-30-36/105
30 / 36
105
48 / 42
M10 x 60
5932 010 105
50
W-FA/S M10-45-51/120
45 / 51
120
48 / 42
M10 x 75
5932 010 120
50
W-FA/S M10-70-76/145
70 / 76
145
48 / 42
M10 x 80
5932 010 145
50
W-FA/S M10-100-106/175
100 / 106
175
48 / 42
M10 x 80
5932 010 175
50
W-FA/S M10-140-146/215
140 / 146
215
48 / 42
M10 x 80
5932 010 215
25
W-FA/S M12-5/75
5
75
40
M12 x 30
5932 012 075
25
W-FA/S M12-10-25/105
10 / 25
105
65 / 50
M12 x 60
5932 012 105
25
W-FA/S M12-15-30/110
15 / 30
110
65 / 50
M12 x 65
5932 012 110
25
W-FA/S M12-20-35/115
20 / 35
115
65 / 50
M12 x 70
5932 012 115
25
W-FA/S M12-30-45/125
30 / 45
125
65 / 50
M12 x 80
5932 012 125
25
W-FA/S M12-50-65/145
50 / 65
145
65 / 50
M12x100
5932 012 145
25
M12
W-FA/S M12-65-80/160
65 / 80
160
65 / 50
M12x100
5932 012 160
25
W-FA/S M12-85-100/180
85 / 100
180
65 / 50
M12x100
5932 012 180
25
W-FA/S M12-105-120/200
105 / 120
200
65 / 50
M12x 100
5932 012 200
25
W-FA/S M12-125-140/220
125 / 140
220
65 / 50
M12 x 80
5932 012 220
25
W-FA/S M12-145-160/240
145 / 160
240
65 / 50
M12 x 80
5932 012 240
20
W-FA/S M12-160-175/255
160 / 175
255
65 / 50
M12 x 80
5932 012 255
20
W-FA/S M16-13/115
13
115
64
M16 x 60
5932 016 115
20
W-FA/S M16-10-28/130
10 / 28
130
82 / 64
M16 x 70
5932 016 130
20
W-FA/S M16-30-48/150
30 / 48
150
82 / 64
M16 x 90
5932 016 150
20
W-FA/S M16-60-78/180
60 / 78
180
82 / 64
M16x 110
5932 016 180
20
W-FA/S M16-80-98/200
80 / 98
200
82 / 64
M16x 110
5932 016 200
10
M16
W-FA/S M16-100-118/220
100 / 118
220
82 / 64
M16 x 80
5932 016 220
10
W-FA/S M16-130-148/250
130 / 148
250
82 / 64
M16 x 80
5932 016 250
10
W-FA/S M16-165-183/285
165 / 183
285
82 / 64
M16 x 80
5932 016 285
10
W-FA/S M16-200-218/320
200 / 218
320
82 / 64
M16 x 80
5932 016 320
10
W-FA/S M16-220-238/340
220 / 238
340
82 / 64
M16 x 80
5932 016 340
10
W-FA/S M20-5-27/150
5 / 27
150
100 / 78
M20 x 70
5932 020 150
10
W-FA/S M20-35-57/180
35 / 57
180
100 / 78
M20 x 70
5932 020 180
10
M20
W-FA/S M20-60-82/205
60 / 82
205
100 / 78
M20 x 70
5932 020 205
10
W-FA/S M20-95-117/240
95 / 117
240
100 / 78
M20 x 70
5932 020 240
10
287

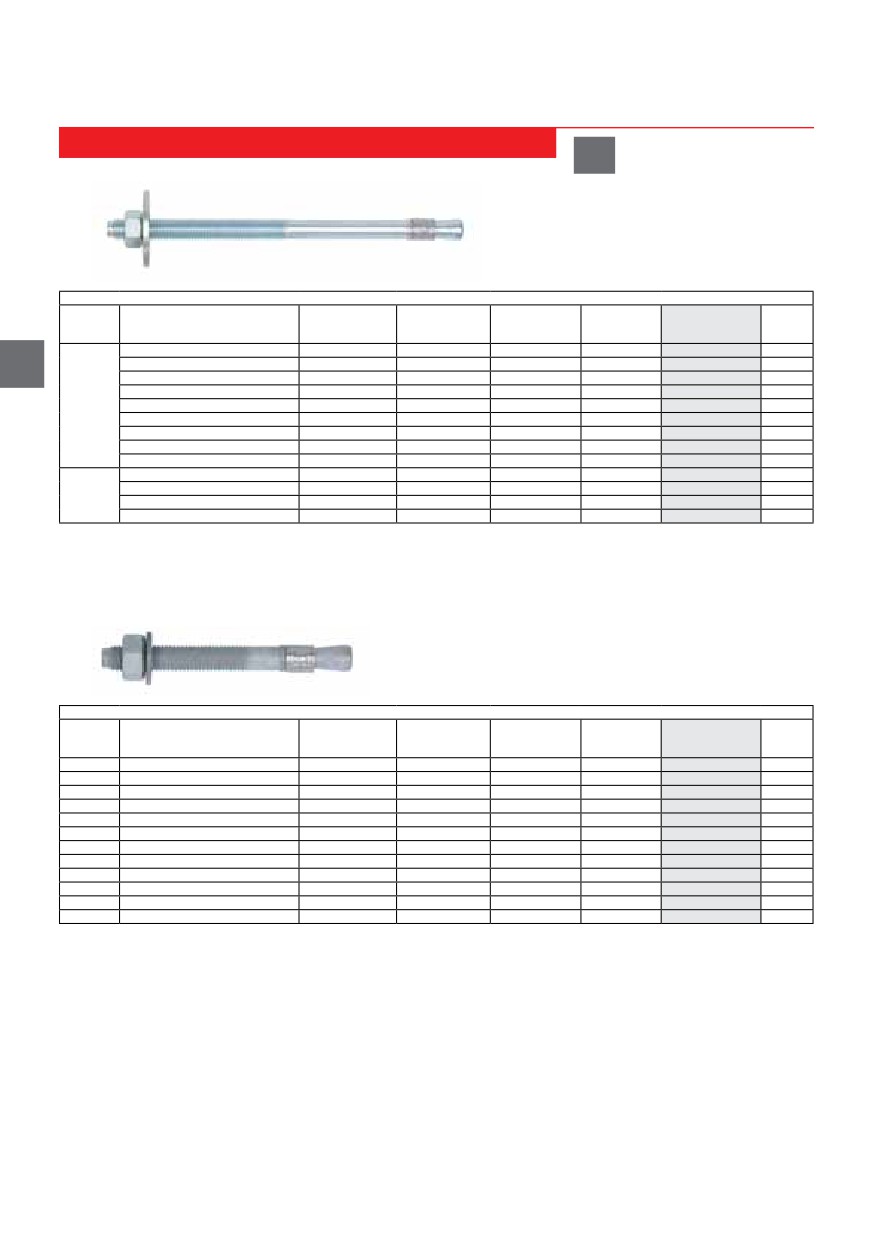

КЛИНОВОЙ АНКЕР W-FA/S-LG, W-FA/F
11.1
Индивидуальное приложение
(М12-М16)
Бетон без трещин (ETA-02/0001)
W-FA/S Клиновой анкер, оцинкованная сталь (с увеличенной шайбой)
Диаметр
Толщина
Эффекивная
Общая длина
Диаметр и длина
анкера
Наименование
прикрепляемой
глубина
Артикул
Шт./уп.
анкера мм
резьбы мм
мм
детали мм
анкеровки мм
W-FA/S M12-65-80/160
65/80
160
65/50
M12x100
5932 112 160
100
3
W-FA/S M12-85-100/180
85/100
180
65/50
M12x100
5932 112 180
W-FA/S M12-105-120/200
105/120
200
65/50
M12x100
5932 112 200
W-FA/S M12-125-140/220
125/140
220
65/50
M12x80
5932 112 220
М12
W-FA/S M12-145-160/240
145/160
240
65/50
M12x80
5932 112 240
100
W-FA/S M12-160-175/255
160/175
255
65/50
M12x80
5932 112 255
W-FA/S M12-190-205/285
190/205
285
65/50
M12x80
5932 112 285
W-FA/S M12-230-245/325
230/245
325
65/50
M12x80
5932 112 325
W-FA/S M12-260-275/355
260/275
355
65/50
M12x80
5932 112 355
W-FA/S M16-100-118/220
100/118
220
82/64
M16x80
5932 116 220
W-FA/S M16-130-148/250
130/148
250
82/64
M16x110
5932 016 250
50
М16
W-FA/S M16-165-183/2 85
165/183
285
82/64
M16x110
5932 016 285
W-FA/S M16-200-218/320
200/218
320
82/64
M16x110
5932 016 320
Индивидуальное приложение
(М6-М20)
Бетон без трещин (ETA-02/0001)
W-FA Клиновой анкер, горячая оцинковка
Диаметр
Толщина
Эффекивная
Общая длина
Диаметр и длина
анкера
Наименование
прикрепляемой
глубина
Артикул
Шт./уп.
анкера мм
резьбы мм
мм
детали мм
анкеровки мм
M6
W-FA/F M6-5/40
5
40
/ 18
M6 x 16
5932 906 040
100
M8
W-FA/F M8-15-24/80
15 / 24
80
44 / 35
M8 x 45
5932 908 080
100
M8
W-FA/F M8-30-39/95
30 / 39
95
44 / 35
M8 x 60
5932 908 095
100
M8
W-FA/F M8-55-64/120
55 / 64
120
44 / 35
M8 x 85
5932 908 120
100
M10
W-FA/F M10-15-21/90
15 / 21
90
48 / 42
M10x45
5932 910 090
50
M10
W-FA/F M10-30-36/105
30 / 36
105
48 / 42
M10 x 60
5932 910 105
50
M10
W-FA/F M10-45-51/120
45 / 51
120
48 / 42
M10 x 75
5932 910 120
50
M12
W-FA/F M12-15-30/110
15 / 30
110
65 / 50
M12x65
5932 912 110
25
M12
W-FA/F M12-30-45/125
30 / 45
125
65 / 50
M12x 80
5932 912 125
25
M12
W-FA/F M12-50-65/145
50 / 65
145
65 / 50
M12x 100
5932 912 145
25
M12
W-FA/F M12-85-100/180
85 / 100
180
65 / 50
M12x 100
5932 912 180
25
M16
W-FA/F M16-30-48/150
30 / 48
150
82 / 64
M16 x 90
5932 916 150
20
288

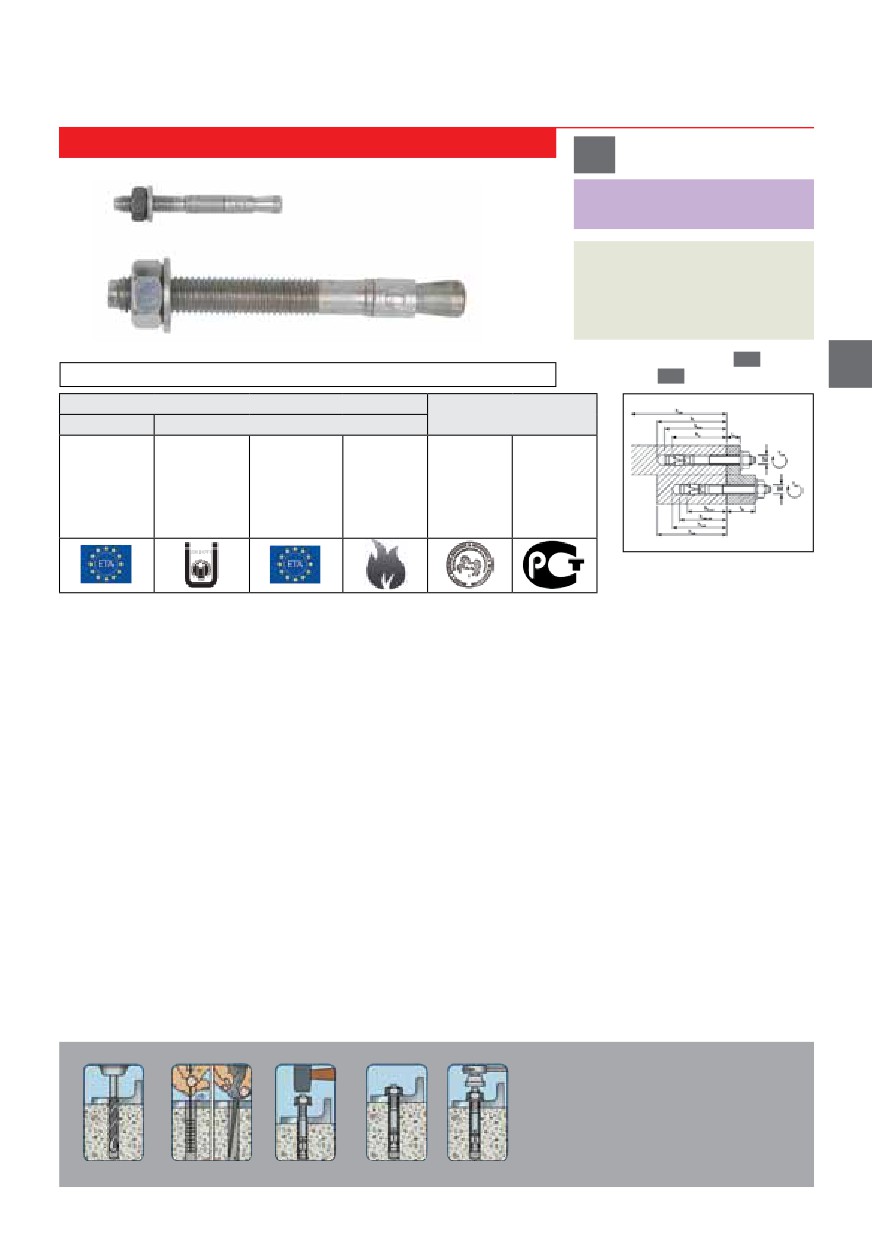

КЛИНОВОЙ АНКЕР W-FA/A4, W-FA/HCR М6
11
.2
W-FA/A4
Нержавеющая сталь А4
W-FA/HCR М6
Сталь с высокой степенью
устойчивости к коррозии
(номер материала 1.4529)
По спецзаказу
Характеристики W-FA/S, см. 11.1
3
Документы по актам испытаний, сертификаты и допуски к производству работ
W-FA/S-LG, см. 11.1
Общие разрешения на строительство
Отчеты
A4: M6-M20
A4+HCR: M6-M10 A4+HCR: M6
A4 + HCR: M6
о тестировании
Европейский
Потолок
Европейский
Огнестой-
Огнестой-
Российский
технический
Подвесной
технический
кость
кость
сертификат
сертификат
потолок и
сертификат
Технический
Непосредствен-
соответствия
Вариант 7
подобные
Многоточечное
отчет TR 020
ный контакт с
бетон без трещин
статичные
крепление не-
R30-R120
огнем
соединения
несущих систем
в бетонное
основание
1. Область применения
• Сквозной монтаж
• Организация единичного крепежа W-FA/A4 (от M6 до
• Нагрузка может быть приложена сразу же после установки
M20): монтаж в соответствии с Европейским техническим
• Надежность крепления благодаря применению установленного
сертификатом в бетон без трещин (зона повышенного давления
момента затяжки при монтаже
бетона)
3. Характеристики
• Монтаж легкой подшивки потолка и балочных конструкций
• Анкеры выполнены из нержавеющей стали, размеры M6, M8,
(A4+HCR M6-M10): монтаж в нормальный бетон
M10, M12, M16 и M20
• Многоточечное крепление ненесущих систем (A4+HCR M6
• Разрешения на использование Бетон без трещин, Вариант 7:
hef 30; M6 hef 40): Анкерные соединения в соответствии
Нержавеющая сталь A4 M6-M20: Европейский технический
с Европейским техническим сертификатом для бетона с
сертификат ETA-05/0019 Многоточечное крепление ненесущих
трещинами (зона растяжения бетона) и для бетона без трещин
систем в бетонное основание: Нержавеющая сталь A4 M6:
(зона повышенного давления бетона)
Европейский технический сертификат ETA-06/0162 Сталь
• Применяется для постоянных и временных(длительных,
с высокой степенью устойчивости к коррозии HCR M6:
кратковременных, особых) нагрузок
Европейский технический сертификат ETA-06/0235
• W-FA/A4 (нержавеющая сталь A4) можно использовать в сухих
Монтаж легкой подшивки потолка и балочных конструкций в
помещениях, на улице (в том числе в промышленных средах и
соответствии с DIN 18168: Нержавеющая сталь A4 M6-M10:
вблизи моря) или во влажных помещениях при отсутствии особо
Общее разрешение на строительство Z-21,1-1614 Сталь с
агрессивных окружающих условий
высокой степенью устойчивости к коррозии HCR M6-M10:
• W-FA/HCR M6 (сталь с высокой степенью устойчивости к
Разрешение на производство общестроительных работ Z-21.1-
коррозии HCR) можно использовать в особо агрессивных
1614
коррозийных условиях (например, среда закрытых бассейнов,
• Огнестойкость (основание под анкер: бетон классов прочности
подземные переходы, плохо вентилируемые автостоянки,
при В25): R30, R60, R90, R120 (A4+HCR M6); Технический
конструкции, находящиеся частично в морской воде или
отчет TR 020 (содержится в ETA-06/0 162 и ETA-06/0235) F30,
морской среде)
F60, F90 и F120 (A4+HCR M6-M20); Огнестойкость согласно
• Монтаж металлических конструкций, металлических профилей,
DIN 4102-02, (равномерная кривая зависимости температуры
кронштейнов, балок, опор, кабельных каналов, трубопроводов,
от времени) ZTV-туннельный огонь (HCR M6); огнестойкость в
ограждений, деревянных конструкций и пр.
соответствии с кривой для ZTV-туннельной противопожарной
2. Преимущества
зоны
• Выдерживает высокие нагрузки, характеризуется малыми
межосевыми расстояниями и расстояниями до края основания
Инструкция по монтажу
Пробурить
Прочистить
Осторожно забить
Закрутить с указанным
отверстие
отверстие
анкер
моментом затяжки
289
КЛИНОВОЙ АНКЕР W-FA/A4, W-FA/HCR М6
11.2
Технические характеристики (Многоточечное крепление ненесущих систем описано в ETA-06/0162 и ETA-06/0235)
Диаметр анкера [мм]
М6
М8
М10
М12
М16
М20
hef / hef red [мм]
40
30
44
35
48
42
65
50
80
64
100
78
Зона пов. давления
(бетон без трещин В252),
Nдоп, [kN] 2)
3,6
2,9
5,7
4,3
7,6
5,7
11,6
8,5
17,9
12,3
24,0
16,5
макс.несущая способность)
Зона пов. давления
(бетон без трещин В25 2),
Vдоп [kN] 2)
4,0
3,9
6,9
5,0
8,0
6,5
15,4
8,5
28,6
24,6
43,9
33,1
С ≥ 10 hef)
Монтаж легкой подшивки з.растяж.
3
и балочных конструкций в соответ-
Fрек[kN]
0,5
0,8
0,8
0,8
0,8
0,8
ствии с DIN 18168
5,7/
13,7/
Рекоменд. изгибающий момент
Mрек [Nm]
28/(18, Decke)
48,6
113,7
231,6
(4,9 Decke)
(9,4 Decke)
Допустимая нагрузка под действием огня (R30, R60, R90, R120) см. Европейский технический аттестат ETA-06/0162 и ETA-06/0235
F30 [kN]
0,9
2,3
3,6
5,2
9,7
15,0
F60 [kN]
0,5
1,7
2,6
3,8
7,0
10,2
Время огнестойкости
F90 [kN]
0,3 (0,3)
1,4 (0,5)
2,2 (0,8)
3,2
6,0
8,2
F120 [kN]
0,25 (0,25)
1,3 (0,4)
2,0 (0,8)
2,9
5,4
7,0
Параметры монтажа
Глубина установки
hnom / hnom,red [мм]
49
39
56
47
62
56
81
66
99
83
121
99
Диаметр бура
dо [мм]
6
8
10
12
16
20
Диаметр рабочей части бура
dcut ≤ [мм]
6,40
8,45
10,45
12,50
16,50
20,55
Глубина бурения
h1 / h1,red ≥ [мм]
55
45
65
55
70
65
90
75
110
95
130
110
Диаметр отверстия в прикрепляемой
df ≤ [мм]
7
9
12
14
18
22
детали
Крепление отдельного анкера
Момент затяжки
Tinst = [Nm]
6
15
25
50
100
160
Расстояние между осями
scr,N [мм]
120
90
132
105
144
126
195
150
240
192
300
234
Расстояние до края основания
ccr,N [мм]
60
45
66
53
72
63
98
75
120
96
150
117
Минимальное расстояние
smin [мм]
35
35
35
60
45
55
60
100
80
110
100
140
между осями
для c ≥ [мм]
40
65
70
100
120
150
Минимальное расстояние
cmin [мм]
35
40
45
60
55
65
70
100
80
110
100
140
до края основания
для s ≥ [мм]
60
110
80
100
140
180
Минимальная толщина основания
hmin [мм]
100
80
100
80
100
100
130
100
160
130
200
160
Многоточечное крепление по ЕТА-06/0162
Момент затяжки
Tinst = [Nm]
8
Расстояние между осями
sc [мм]
370
260
Расстояние до края основания
cc [мм]
185
130
Мин. расстояние между осями
smin [мм]
50
50
Мин. расстояние до края основания
cmin [мм]
50
50
Минимальная толщина основания
hmin [мм]
50
50
Многоточечное крепление по DIN 18168
Момент затяжки
Tinst = [Nm]
8
15
30
Расстояние между осями
sc [мм]
160
180
200
200
Расстояние до края основания
cc [мм]
80
80
100
100
Мин. расстояние между осями
smin [мм]
100
150
200
Усилия в таблице приведены для бетона прочностью 25 МПа . При другой прочности основания необходимо
использовать переходный коэффициент γ= Bx/25 , где Bx - прочность бетона в МПа. (Коэффициент действителен
для бетонов класса прочности от B15 до B60)
290

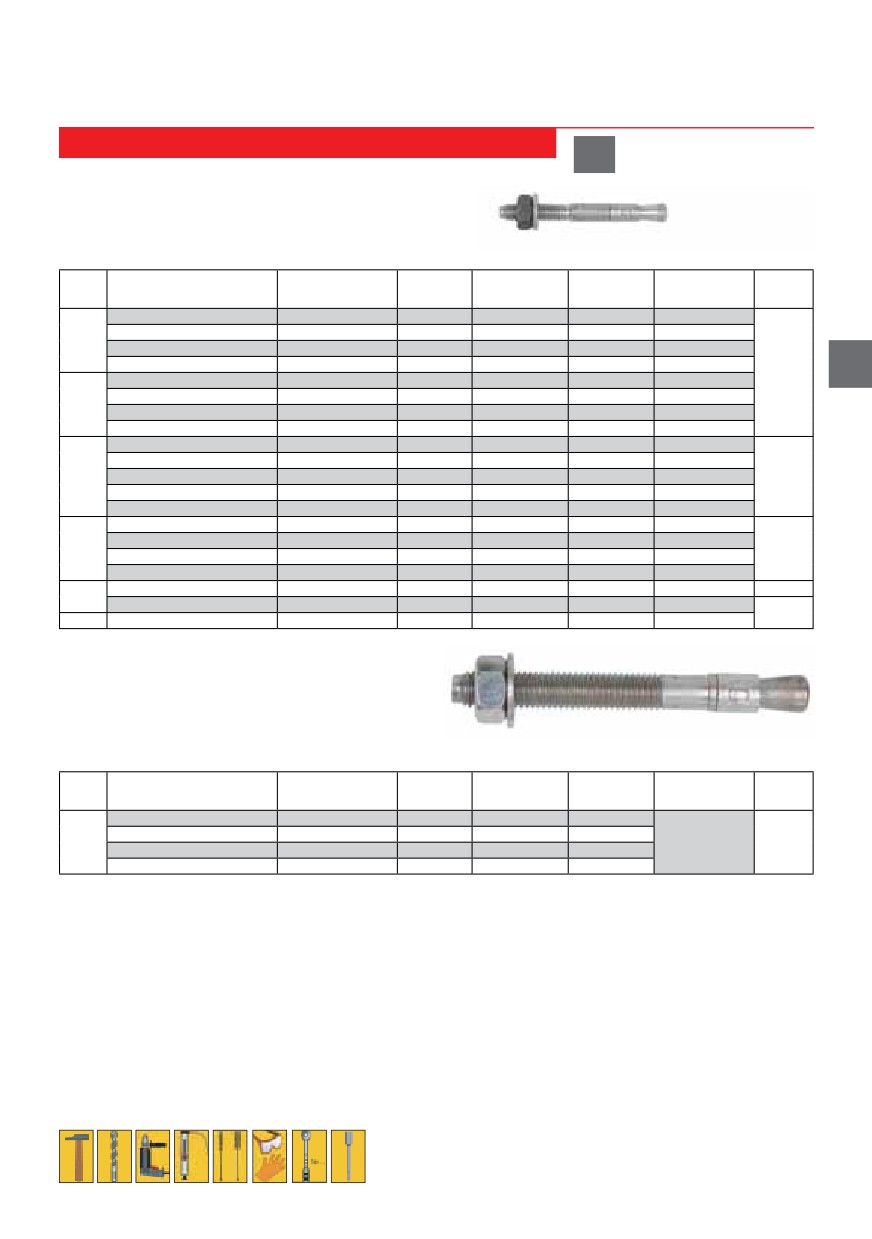

КЛИНОВОЙ АНКЕР W-FA/A4, W-FA/HCR М6
11.2
Клиновой анкер W-FA/А4, нержавеющая сталь А4
Диаметр
Толщина прикрепляемой
Общая длина
Эффекивная глубина
Диаметр и длина
анкера
Наименование
Артикул
Шт./уп.
детали мм
анкера мм
анкеровки мм
резьбы мм
мм
W-FA/A4 M6-5/40
5
40
40 / 30
M6 x 16
0904 411 061
W-FA/A4 M6-10-20/67
10 / 20
67
40 / 30
M6 x 30
0904 411 065
M6
W-FA/A4 M6-25-35/82
25 / 35
82
40 / 30
M6 x 35
0904 411 066
W-FA/A4 M6-40-50/97
40 / 50
97
40 / 30
M6 x 35
0904 411 067
3
100
W-FA/A4 M8-10-19/75
10 / 19
75
44 / 35
M8 x 40
0904 411 083
W-FA/A4 M8-15-24/80
15 / 24
80
44 / 35
M8 x 45
0904 411 084
M8
W-FA/A4 M8-30-39/95
30 / 39
95
44 / 35
M8 x 60
0904 411 087
W-FA/A4 M8-55-64/120
55 / 64
120
44 / 35
M8 x 85
0904 411 089
W-FA/A4 M10-10-16/85
10 / 16
85
48 / 42
M10 x 40
0904 411 002
W-FA/A4 M10-15-21/90
15 / 21
90
48 / 42
M10 x 45
0904 411 003
M10
W-FA/A4 M10-20-26/95
20 / 26
95
48 / 42
M10 x 50
0904 411 004
50
W-FA/A4 M10-30-36/105
30 / 36
105
48 / 42
M10 x 60
0904 411 005
W-FA/A4 M10-45-51/120
45 / 51
120
48 / 42
M10 x 75
0904 411 006
W-FA/A4 M12-15-30/110
15 / 30
110
65 / 50
M12 x 65
0904 411 204
W-FA/A4 M12-30-45/125
30 / 45
125
65 / 50
M12 x 80
0904 411 206
M12
25
W-FA/A4 M12-85-100/180
85 / 100
180
65 / 50
M12 x 80
0904 411 209
W-FA/A4 M12-105-120/200
105/ 120
200
65 / 50
M12 x 80
0904 411 210
W-FA/A4 M16-30-48/150
30 / 46
150
80 / 64
M16 x 90
0904 411 604
20
M16
W-FA/A4 M16-100-118/220
100/ 116
220
80 / 64
M16 x 80
0904 411 607
10
M20
W-FA/A4 M20-35-57/180
35 / 57
180
100 / 78
M20 x 70
0904 412 002
Клиновой анкер W-FA/HCR, высококоррозионностойкая сталь А4 (поставляется по спецзаказу)
Диаметр
Толщина прикрепляемой
Общая длина
Эффекивная глубина
Диаметр и длина
анкера
Наименование
Артикул
Шт./уп.
детали мм
анкера мм
анкеровки мм
резьбы мм
мм
W-FA/HCR M6-10/57
-/ 10
57
40 / 30
M6 x 20
W-FA/HCR M6-10-20/67
10 / 20
67
40 / 30
M6 x 20
M6
Спецзаказ
100
W-FA/HCR M6-25-35/82
25 / 35
82
40 / 30
M6 x 20
W-FA/HCR M6-40-50/97
40 / 50
97
40 / 30
M6 x 20
Элементы системы Würth
1 Разрешение на применение учитывает
см. директиву Европейского технического
коэффициенты надежности по сопротивлению
сертификата (ETAG) Приложение C.
и коэффициент надежности по воздействию
2) Воздействие арматуры не учитывается. Воз-
gF = 1.4. В случае учета смешанных нагрузок
можны большие рекомендуемые значения при
на растяжение и поперечных нагрузок, рас-
большей прочности бетона (до 55 МПа).
стояния от края основания и анкерных групп
3) Разрешение на использование не требуется.
291

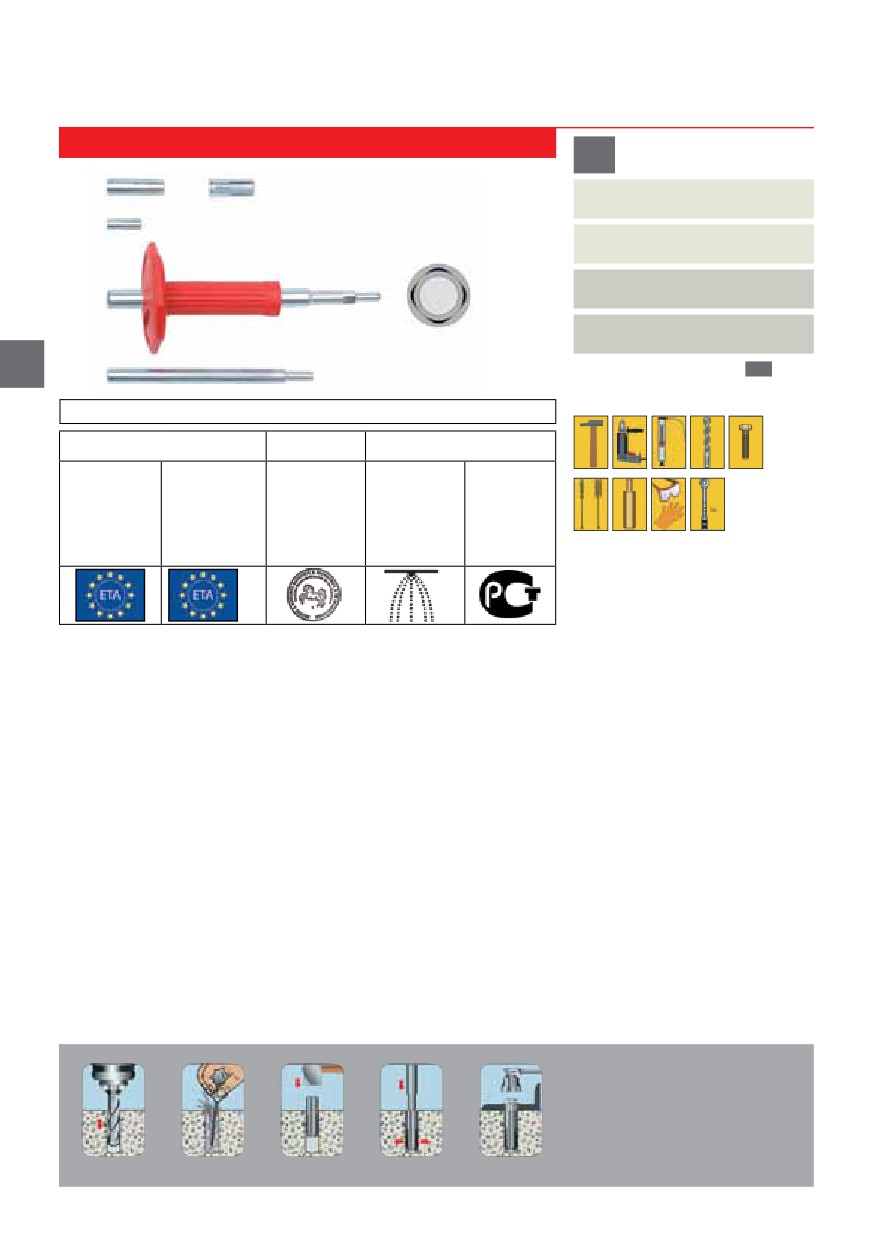

ЗАБИВНОЙ АНКЕР W-ED/S
13.1
W-ED/S
Оцинкованная сталь, от М6 до М20
W-ED/S
Оцинкованная сталь, М5
Оправка с маркировкой
(→ визуальный контроль)
Оправка с маркировкой
(→ без визуального контроля)
3
Забивной анкер WE-D/A4, см. 13.2
Элементы системы Würth
Документы по актам испытаний, сертификаты и допуски к производству работ
Разрешения на использование
Отчеты о
Сертификаты
тестировании
Европейский
Европейский
Огнестойкость
Водяные
Российский
технический
технический
Непосредствен-
системы
сертификат
сертификат
сертификат
ный контакт с
пожаротуше-
соответствия
Вариант 7
Многоточечное
огнем
ния
бетон без трещин
крепление
ненесущих
систем в бетонное
основание
1. Область применения
3. Характеристики
• Применим для средних и больших нагрузок
• Анкеры выполнены из оцинкованной стали, размеры M5, M6,
• Организация единичного крепежа: монтаж в соответствии с
M8, M1 0, M12, M16 и M20
Европейским техническим сертификатом в бетон без трещин
• Устанавливаемая деталь монтируется с помощью винта или
(зона повышенного давления бетона)
резьбовой шпильки
• Многоточечное крепление ненесущих систем: анкерные
• Разрешения на использование
соединения в соответствии с Европейским техническим
Бетон без трещин, Вариант 7: Оцинкованная сталь M6-
аттестатом для бетона с трещинами (зона растяжения бетона) и
M20; Европейский технический сертификат ETA-02/0044;
для бетона без трещин (зона повышенного давления бетона)
Размеры соответствуют «Директиве Европейского
• Применяется только в анкерных соединениях, предназначенных
технического сертификата (ETAG) для металлических анкеров,
в основном для неподвижных или квазинеподвижных нагрузок
предназначенных для монтажа в бетон», Приложение C, метод
• Предназначен для использования в бетоне и твердом
определения размеров A
натуральном камне
• Многоточечное крепление ненесущих систем в бетонное
• W-ED/S и W-ED применяется в сухих помещениях
основание: / Оцинкованная сталь M6-M12; Европейский
• Подходит для крепления резьбовых шпилек, металлических
технический сертификат ETA--05/0120; Размеры соответствуют
конструкций, металлических профилей, кабельных каналов,
«Директиве Европейского технического сертификата (ETAG)
трубопроводов, направляющих и пр.
для металлических анкеров, предназначенных для монтажа в
2. Преимущества
бетон», Приложение C, метод определения размеров B
• Небольшая глубина пробуриваемого отверстия
• Огнестойкость: R30, R60, R90, R120: Технический отчет TR
• Высокая несущая способность
020 «Оценка анкеровки в бетон в соответствии с уровнем
• Простота монтажа благодаря незначительным усилиям при
огнестойкости» (см. содержание ETA-05/0120)»; F30, F60, F90,
ударе
F120: Огнестойкость в соответствии с DIN 41 02-02: 1977-09
• Визуальный контроль установки при монтаже с помощью
(Равномерная температурная кривая)
оправки с маркировкой
• Сертификат VdS: Указания для спринклерных систем
• Нагрузка может быть приложена сразу же после установки
• Соединение можно легко демонтировать в любое время
Инструкция по монтажу
Пробурить
Прочистить
Вбить анкер
Выполнить анкеровку Установить элемент
отверстие
отверстие
заподлицо
при помощи оправки
с необходимым
моментом затяжки
292
ЗАБИВНОЙ АНКЕР W-ED/S
13
.1
Технические характеристики
Диаметр анкера [мм]
M5 8)
M6
M8
M10
M12
M16
M20
Зона сжатия
(бетон без трещин B252),
Nдоп [kN]2)
Fempf
3,3
2,8
3,6
3,3
5,1
7,1
10,5
14,3
s≥3hef, c≥1.5hef)
1,4
Зона сжатия
(бетон без трещин B252),
Qдоп [kN] 2) 3)
Fempf
2,1
3,9
3,9
3,9
4,1
9,0
16,8
26,2
c≥10hef)
1,5
Многоточечн. крепл. не несущих систем
Fдоп [kN]
Fempf
1,2
1,7
2,0
2,0
2,0
2,4
в бетонное основание 4)
0,3
Допустимый изгибающий момент4)
бетон без трещин / многоточечное крепл.
Mдоп [Nm]
2,7 / 3,3
8,1 / 8,1
15,8 / 15,8
27,8 / 27,8
71,0
138,6
3
Пост, нагрузка под действием огня 4)
R30; Fдоп [kN]
0,8
0,9
1,5
1,5
(Технический отчет TR 020)
R60; Fдоп [kN]
0,8
0,9
1,5
1,5
Расстояния между осями и до края основания
указаны в Европейском техническом сертификате
R90; Fдоп [kN]
0,4
0,9
1,5
1,5
ЕТА-05/0120
R120; Fдоп [kN]
0,2
0,4
1,0
1,2
F30 [kN]
1,7
1,7
3,0
4,7
6,9
12,5
18,0
F60 [kN]
0,7
0,7
1,5
2,4
3,5
5,6
8,5
Огнестойкость
F90 [kN]
0,4
0,4
0,8
1,3
1,8
3,5
5,5
F120 [kN]
0,3
0,3
0,6
1,0
1,4
2,5
4,4
Параметры монтажа
Мин. расстояние между осями
smin [мм]
60
55
60
80
100
100
120
150
160
Расстояние между осями 7)
90 /
120 /
90 /
120 /
бетон без трещин/многоточечное крепление
SCr,N/Scr [мм]
75
90 / 130
180
210
230
170
150 / 170
195
240
Мин. расстояние до края основания
cmin [мм]
95
95
95
95
115
135
165
200
260
Расстояние до края основания 7)
45 /
60 /
45 /
60 /
cCr,N/ccr [мм]
37,5
45 / 65
75 / 85
97,5
120
бетон без трещин/многоточечное крепление
90
105
115
85
Минимальная толщина основания
hmin [мм]
100
100
100
100
120
120
130
160
200
Рабочая глубина анкеровки
hef [мм]
25
30
30
40
30
40
50
65
80
Диаметр бура
dо [мм]
8
8
10
10
12
12
15
20
25
Диаметр рабочей части бура
dcut
[мм]
8,45
8,45
10,45
10,45
12,5
12,5
15,5
20,55
25,55
Глубина пробуренного отверстия
hо = [мм]
25
30
30
40
30
40
50
65
80
Диаметр отверстия в прикрепляемой детали
df ≤ [мм]
6
7
9
9
12
12
14
18
22
Допустимый момент затяжки
Tinst = [Nm]
3
4
8
8
15
15
35
60
120
Размеры/номенклатура изделий
Общая длина
LH [мм]
25
30
30
40
30
40
50
65
80
Глубина резьбы (макс. глуб. вворачивания)
Lth [мм]
10
13
13
20
12
15
18
23
34
Мин. глубина вворачивания
Lsdmin [мм]
6
7
9
9
10
1 1
13
18
22
Обозначение
Забивной анкер
Артикул
W-ED/S/W-ED
Забивной анкер
Артикул
W-ED/S/с буртом
Минимальная упаковка
[шт.]
100
100
100
100
50
50
50
25
25
Оправка с маркировкой
(→ визуальный контроль установки)
Артикул
Количество в комплекте = 1
Оправка
(→ без визуального контроля)
Артикул
Количество в комплекте = 1
1) Разрешение на применение учитывает коэффициенты
2) Армированный бетон. Возможны большие значения
5) Прочность стал и 5.6. Для более высокой прочности
надежности по сопротивлению и коэффициент
при большей прочности бетона.
стали допустимый изгибающий момент будет выше.
надежности по воздействию gF = 1.4. В случае учета
3) Прочность стали 5.6. Для более высокой прочности
6) Время огнестойкости: Забивной анкер W-ED/S с
смешанных нагрузок на растяжение и поперечных
стали допустимая нагрузка на срез будет выше.
винтами из стали прочностьюН 5.6.
нагрузок, расстояния от края основания и анкерных
4) Допустимые значения нагрузки указаны без учета рас-
7) Следует соблюдать мин. расстояние между осями и
групп см. директиву Европейского технического
стояний между осями и расстояния до края основания.
мин. расстояние до края основания!
сертификата (ETAG) Приложение С.
8) Разрешение на применение не требуется.
Усилия в таблице приведены для бетона прочностью 25 МПа . При другой прочности основания необходимо
использовать переходный коэффициент γ= Bx/25 , где Bx - прочность бетона в МПа. (Коэффициент действителен для
бетонов класса прочности от B15 до B60)
293

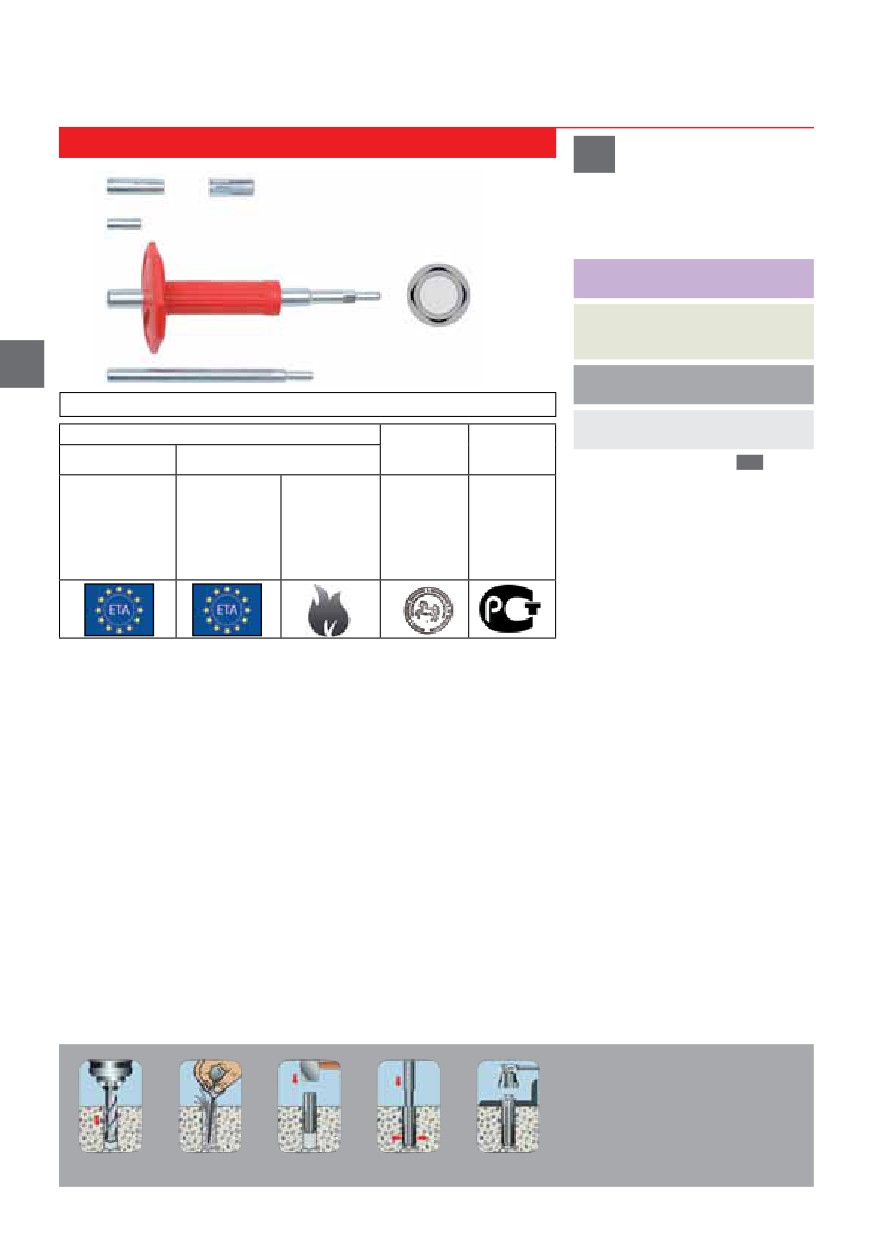

ЗАБИВНОЙ АНКЕР W-ED/A4, W-ED/HCR
13.2
Единичное крепление:
бетон без трещин
Многоточечное крепление:
бетон с трещинами или без
W-ED/А4
Нержавеющая сталь А4
W-ED/HCR
Сталь с выс. степенью устойчивости к
коррозии (номер материала 1.4529)
3
Оправка с маркировкой
(→ визуальный контроль)
Документы по актам испытаний, сертификаты и допуски к производству работ
Оправка с маркировкой
Разрешения на использование
Отчеты о
Сертифи-
(→ без визуального контроля)
тестирова-
каты
A4: M6-M20 HCR:
A4: M6-M12 HCR: M6-M10
нии
M6-M10
Забивной анкер WE-D/S см.
13.1
Европейский
Европейский
Огнестойкость
Огнестой-
Российский
технический
технический
Технический
кость
сертификат
сертификат
сертификат
отчет TR 020
Непосредствен-
соответствия
Вариант 7
Многоточечное
R30-R120
ный контакт с
бетон без трещин
крепление
огнем
ненесущих
систем в бетонное
основание
1. Область применения
2. Преимущества
• Применим для средних и больших нагрузок
• Малая глубина бурения
• Организация единичного крепежа: монтаж в соответствии с
• Простота монтажа благодаря незначительным усилиям при
Европейским техническим сертификатом в бетон без трещин
ударе
(зона сжатия бетона)
• Высокая несущая способность
• Многоточечное крепление ненесущих систем: анкерные
• Визуальный контроль установки при монтаже с помощью
соединения в соответствии с Европейским техническим
оправки с маркировкой
аттестатом для бетона с трещинами (зона растяжения бетона) и
• Нагрузка может быть приложена сразу же после установки
для бетона без трещин (зона сжатия бетона)
• Соединение можно легко демонтировать в любой момент
• Анкер применяется в анкерных соединениях, предназначенных в
3. Характеристики
основном для статических нагрузок.
• Анкеры выполнены из оцинкованной стали, размеры M6, M8,
• Предназначен для использования в бетоне и твердом
M10, M12, M16 и M20
натуральном камне
• Устанавливаемая деталь монтируется с помощью винта или
• W-ED/A4 (нержавеющая сталь A4) применяется в сухих
резьбовой шпильки
помещениях, на улице, (в том числе в промышленных средах и
• Разрешения на использование Бетон без трещин, Вариант 7:
вблизи моря) или во влажных помещениях
Нержавеющая сталь A4 M6-M20 и сталь с высокой степенью
• W-ED/HCR (сталь с высокой степенью устойчивости к коррозии
устойчивости к коррозии HCR M6-M10; Европейский
HCR) применяется в особо агрессивных коррозийных условиях
технический сертификат ETA-03/0051 Многоточечное
(например, среда закрытых бассейнов, подземные переходы,
крепление ненесущих систем в бетонное основание:
плохо вентилируемые автостоянки, конструкции, находящиеся
Нержавеющая сталь A4 M6-M12 и сталь с высокой степенью
частично в морской воде или морской среде)
устойчивости к коррозии HCR M6-M1 0; Европейский
• Монтаж резьбовых шпилек, металлических конструкций,
технический сертификат ETA-05/0121
металлических профилей, кабельных каналов, трубопроводов,
• Огнестойкость:
направляющих и пр.
R30, R60, R90, R120: Технический отчет TR 020 «Оценка
анкеровки в бетон в соответствии с уровнем огнестойкости»
(см. содержание ETA-05/0121)»; F30, F60, F90, F120:
Огнестойкость в соответствии с DIN 4102-02: 1977-09 (ETK)
Инструкция по монтажу
Пробурить
Прочистить
Вбить анкер
Выполнить анкеровку Установить элемент
отверстие
отверстие
заподлицо
при помощи оправки
с необходимым
моментом затяжки
294
ЗАБИВНОЙ АНКЕР W-ED/A4, W-ED/HCR
13
.2
Технические характеристики
Диаметр анкера [мм]
M6
M8
M10
M12
M16
M20
Зона сжатия
(бетон без трещин B252),
Nдоп [kN]2)
3.3
3.3
3.6
6.1
8.5
12.6
17.2
s≥3hef, c≥1.5hef)
Зона сжатия
(бетон без трещин B252),
Qдоп [kN] 2) 3)
3. 2
4.6
6.0
11.9
19.2
30.7
c≥10hef)
Многоточечн. крепл. ненесущих
Fдоп [kN]
1. 2
1.7
2.0
2.0
2.4
систем в бетонное основание 3)
Мдоп (A4-70) [Нм]
5.0
11.9
23.8
42.1
106.7
207.9
Допустимый изгибающий момент
3
Мдоп (A4-80) [Нм]
6.4
16.1
32.2
56.4
142.9
278.7
Пост, нагрузка под действием огня 3)
R30; Fдоп [kN]
0.8
0.9
1.5
1.5
(Технический отчет TR 020)
R60; Fдоп [kN]
0.8
0.9
1.5
1.5
Расстояния между осями и до края основа-
ния указаны в Европейском техническом
R90; Fдоп [kN]
0.4
0.9
1.5
1.5
сертификате ЕТА-05/0120
R120; Fдоп [kN]
0.2
0.4
1.0
1.2
F30 [kN]
1.7
1.7
3.0
4.7
6.9
12.5
18.0
F60 [kN]
0.7
0.7
1.5
2.4
3.5
5.6
8.5
Огнестойкость 4)
F90 [kN]
0.4
0.4
0.8
1.3
1.8
3.5
5.5
F120 [kN]
0.3
0.3
0.6
1.0
1.4
2.5
4.4
Параметры монтажа
Мин. расстояние между осями
бетон без трещин/многоточечное крепление
smin [мм]
50/55
60/60
80/80
100/100
120/120
150
160
Расстояние между осями 5)
SCr,N/Scr [мм]
90/130
90/180
120/210
120/170
150/170
195
240
бетон без трещин/многоточечное крепление
Мин. расстояние до края основания
cmin [мм]
80/95
95/95
95/95
135/135
165/165
200
260
бетон без трещин/многоточечное крепление
Расстояние до края основания 5)
cCr,N/ccr [мм]
45/65
45/90
60/105
60/85
75/85
100
120
бетон без трещин/многоточечное крепление
Минимальная толщина основания
бетон без трещин/многоточечное крепление
hmin [мм]
100/100
100/100
100/100
130/120
140/130
160
250
Рабочая глубина анкеровки
hef [мм]
30
30
40
40
50
65
80
Диаметр бура
dо [мм]
8
10
12
15
20
25
Глубина пробуренного отверстия
hо = [мм]
30
30
40
40
50
65
80
Диам. отверстия в прикрепляемой
df ≤ [мм]
7
9
12
14
18
22
детали
Допустимый момент затяжки
Tinst = [Nm]
4
8
15
35
60
120
Размеры/номенклатура изделий
Общая длина
LH [мм]
30
30
40
40
50
65
80
Глубина резьбы (макс. глуб. ввора-
Lth [мм]
13
13
20
15
18
23
34
чивания)
Мин. глубина вворачивания
Lsdmin [мм]
7
9
1 1
13
18
22
Обозначение
Забивной анкер W-ED/А4
Артикул
Нержавеющая сталь А4
Минимальная упаковка
[шт.]
100
100
100
50
50
25
25
Оправка с маркировкой
(→ визуальный контроль установки)
Артикул
Количество в комплекте = 1
Оправка
(→ без визуального контроля)
Артикул
Количество в комплекте = 1
Элементы системы Würth
1) Разрешение на использование учитывает
2) Армированный бетон. Возможны
коэффициенты надежности по сопро-
большие значения при большей проч-
тивлению и коэффициент надежности
ности бетона.
по воздействию gF = 1.4. В случае учета
3) Допустимые значения нагрузки указаны
смешанных нагрузок на растяжение и
без учета расстояний между осями и рас
поперечных нагрузок, расстояния от
стояния до края основания.
края основания и анкерных групп см.
4) Огнестойкость: забивной анкер W-ED/Sc
директиву Европейского технического
винтами из стали прочностью ≥ 5.6.
сертификата (ETAG) Приложение С.
5) Следует соблюдать мин. расстояние
между осями и мин. расстояние до края
Усилия в таблице приведены для бетона прочностью 25 МПа . При другой прочности основания необходимо
основания!
использовать переходный коэффициент γ= Bx/25 , где Bx - прочность бетона в МПа. (Коэффициент действителен
для бетонов класса прочности от B15 до B60)
295

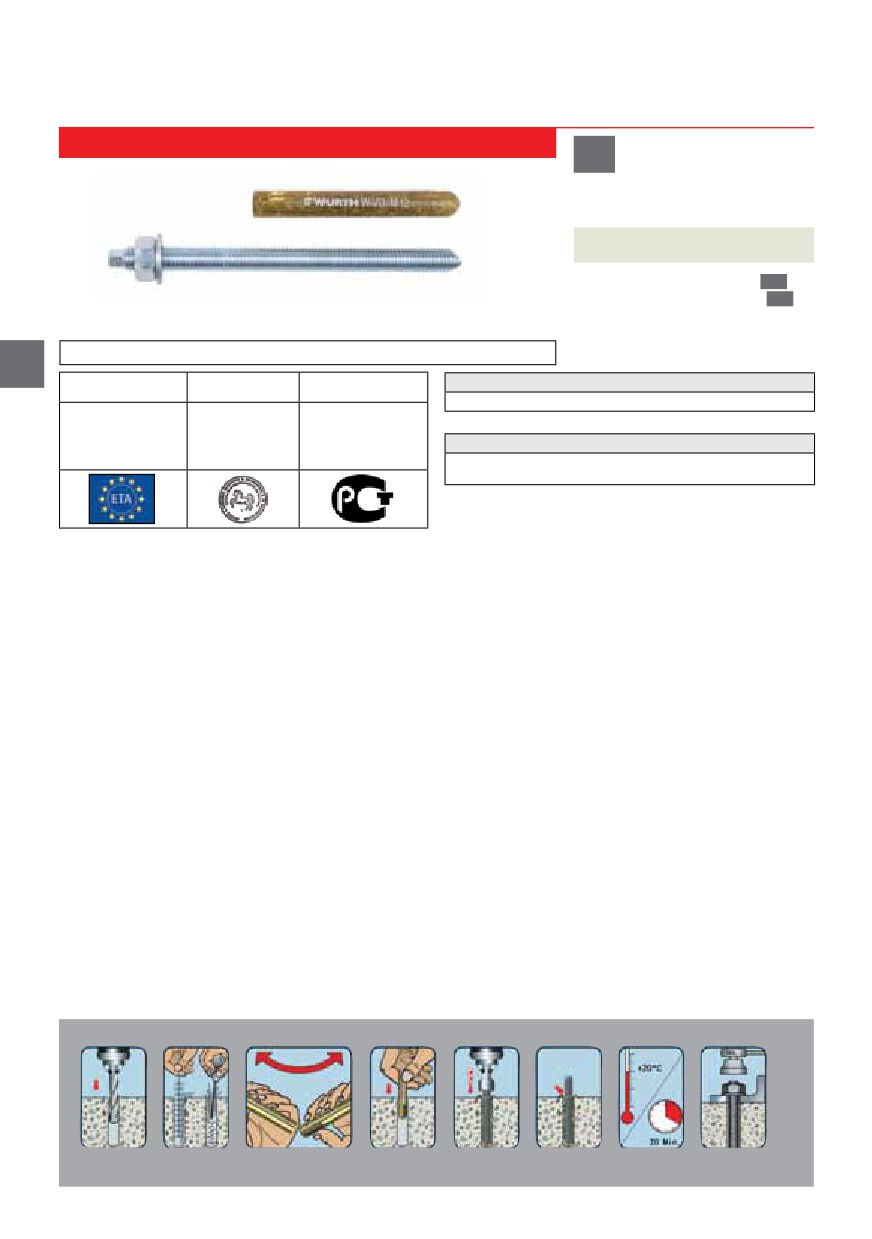

ХИМИЧЕСКИЙ АНКЕР W-VD/S
21.1
Отдельное крепление:
бетон без трещин
W-VD/S
Оцинкованная сталь
Химический анкер W-VD/А4 см.
21.2
Химический анкер W-VD/HCR см. 21.2
Документы по актам испытаний, сертификаты и допуски к производству работ
3
Разрешения на
Отчеты о
Сертификаты
Очистка пробуренного отверстия
использование
тестировании
Очистка сверленного отверстия: 1 х продувка, 1 х вычистка щеткой, 1 х продувка
Европейский
Огнестойкость
Российский
технический
Непосредственный
сертификат
сертификат
контакт с огнем
соответствия
Инструкция по установке
Вариант 8
мелкозернистый бетон
Ввернуть по месту резьбовую шпильку + установить ее перфоратором или буриль-
ным молотком
1. Область применения
2. Преимущества
• Применяется для средней и тяжелой нагрузки.
• Высокая несущая способность, малое межосевое расстояние и
• Анкер может применяться, в соответствии с европейским
расстояние до кромки.
техническим сертификатом к эксплуатации, для армированного
• Застывший соединительный раствор полностью герметизирует
или неармированного обычного бетона с классом прочности от
пробуренное отверстие.
минимального значения.
• Крепление с низкими нагрузками делает возможным
• Возможно крепление анкерными болтами по европейскому
уменьшение межосевого расстояния и расстояния до кромок.
техническому допуску к эксплуатации в бетоне без трещин (зона
3. Свойства.
сжатия бетона).
• Крепление посредством соединения химического раствора,
• Анкер может применяться для статических нагрузок
резьбовой шпильки и соединяемых основании. Резьбовые
(собственный вес конструкций и оборудования) , для ударных
шпильки выполнены из оцинкованной стали с резьбой: М8,
нагрузок (барьерные ограждения, отбойники) и динамических
М10, M12, М16, М20 и М24.
нагрузок.
• Оцинкованная сталь соответствует Европейскому техническому
• Крепление возможно для сухого и влажного бетона.
допуску к эксплуатации ЕТА-06/0074.
• При установке анкера температура не должна быть выше
• Измерение в соответствии с «Правилами Европейского
+50°С и кратковременно больше +80°С.
технического допуска к эксплуатации (ETAG) по металлическим
• Можно применять для бетона и натурального камня (без
анкерам для креплений в бетоне» приложение С, способ
допуска).
измерения А.
• W-VD/S (оцинкованная сталь) может применяться в сухих
• Огнестойкость: F30, F60, F90, F120: соответствие требованиям
внутренних помещениях.
по огнеупорности по DINEN 1 363-1:1999-10.
• Подходит для укрепления металлических конструкции,
металлических профилей, консолей, опорных плит, насадок,
деревянных конструкций, балок и т.д.
Инструкция по монтажу
Пробурить
Прочистить
По консистенции
Ввести стеклянную капсулу Ввести резьбовой
Удалить излишки
Установить элемент с
отверстие
отверстие
смола должна
(пузырёк воздуха должен быть стержень пово-
клеевого состава
необходимым моментом
быть похожа на мед расположен в направлении ротно-ударными
затяжки
поверхности основания)
движениями
296
ХИМИЧЕСКИЙ АНКЕР W-VD/S
21.1
Рабочие характеристики
Диаметр шпильки
M8
M10
M 12
M16
M20
M24
Зона сжатия
(бетон с трещинами B25,
Nperm [kN]
7.9
11.9
15.9
19.8
29.8
35.7
М8: s ≥ 3 hef, c ≥ 1.5 h
ef
М10-М24: s ≥ 2 hef, c ≥ 1 hef)
Зона сжатия
(бетон с трещинами B25,
Qperm [kN]
5.1
8.0
12.0
22.3
34.9
50.3
c≥10hef)
Допустимый момент изгиба
Mperm [Nm]
10.9
21.1
37.1
94.9
185.7
320.6
F30 [kN]
2.3
3.64
5.26
9.79
15.28
22.01
Продолжительность
F60 [kN]
1.29
2.04
3.07
5.72
8.93
12.86
огнестойкости
F90 [kN]
0.79
1.3
2.0
3.68
5.75
8.28
3
F120 [kN]
0.53
1.0
1.5
2.67
4.16
6.0
Мин. расстояние между осями
smin [мм]
40
45
55
65
85
105
Расстояние между осями
SCr,N [мм]
240
180
220
250
340
420
Мин. расстояние до края
cmin [мм]
40
45
55
65
85
105
основания
Расстояние до края основания
cCr,N [мм]
120
90
110
125
170
210
Миним. толщина основания
hmin [мм]
110
120
140
160
220
260
Эффект. глубина анкеровки
hef [мм]
80
90
110
125
170
210
Диаметр отверстия в основании
dо [мм]
10
12
14
18
25
28
Глубина пробуренного отверстия
hо = [мм]
80
90
110
125
170
210
Диаметр отверстия в
9
12
14
18
22
26
df ≤ [мм]
прикрепляемой детали
Крутящий момент затяжки
Tinst = [Nm]
10
20
40
80
120
180
Диаметр щетки для очистки
D [мм]
10.8
13
15
19
27
29
Очистка пробуренного отверстия
М8 - М24: 1 х продувка, 1 х вычистка щеткой, 1 х продувка, 1 х вычистка щеткой
Щетка для очистки (сталь)
Арт. Ед. (шт.) = 1
0905 499 001
0905 499 002
0905 499 003
0905 499 004 0905 499 006
0905 499 0084)
Переходник к инструменту
Арт. Ед. (шт.) = 1
Шестигранник: 0905 499 101 SDS-плюс: 0905 499 102 Ручка: 0905 499 103
Удлинитель (надставка)
Арт. Ед. (шт.) = 1
0905 499111
Шаблон для щетки
Арт. Ед. (шт.) = 1
0905 499 099
Насос продувочный
Арт. Ед. (шт.) = 1
Насос продувочный Art. No. 0903 990 001
Параметры анкера
Диаметр шпильки
М8
М10
М12
М16
М20
М24
Общая длина
L [мм]
Толщина присоединяемой детали
tfix [мм]
Маркировка резьбовой шпильки
Резьбовая шпилька W-VD-A/S
Артикул
Оцинкованная сталь
Упаковочная единица
ед. [штуки]
Маркировка патрона химическо-
го анкера
Патрон химического анкера W-VD
Артикул
Упаковочная единица
ед. [штуки]
Элементы системы Würth
1) Снижение допустимых нагрузок в связи
Memo. Перфораторные дрели произ-
с уменьшением расстояния между осями
водства компании WUrth соответствуют
или до края основания см. в сертификате
спецификации, указанной в If ВТ Memo
согласования.
по перфораторным дрелям и проверяют-
2) В сертификате согласования оговорено
ся Институтом тестирования и проверки
Усилия в таблице приведены для бетона прочностью 25 МПа . При другой
использование сертифицированных
инструмента (Test and Inspection Institute
прочности основания необходимо использовать переходный коэффициент
перфораторных дрелей согласно If ВТ
for Tools). г.Ремшейд (Германия)
γ= Bx/25 , где Bx - прочность бетона в МПа. (Коэффициент действителен для
бетонов класса прочности от B15 до B60)
297

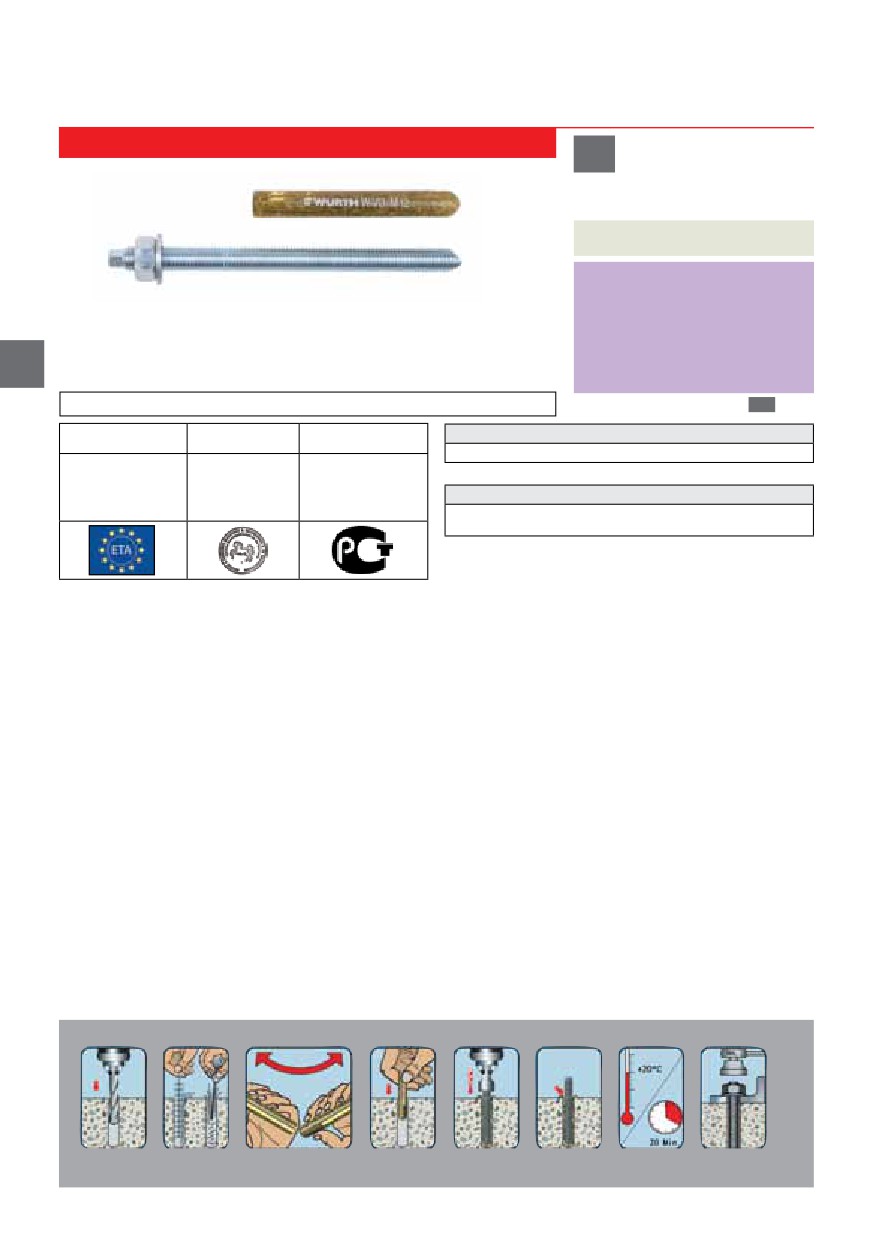

ХИМИЧЕСКИЙ АНКЕР W-VD/A4, W-VD/HCR
21.2
Отдельное крепление:
бетон без трещин
W-VD/A4
Нержавеющая сталь сталь
W-VD/HCR
Высококоррозионная сталь (Набор
материала 1.4529 или 1.4565
Рабочие характеристики и параметры
смотрите в Европейском техническом
допуске к эксплуатации
3
Поставка оформляется по
специальному заказу
Документы по актам испытаний, сертификаты и допуски к производству работ
Химический анкер W-VD/S см. 21.1
Разрешения на
Отчеты о
Сертификаты
Очистка пробуренного отверстия
использование
тестировании
Очистка сверленного отверстия: 1 х продувка, 1 х вычистка щеткой, 1 х продувка
Европейский
Огнестойкость
Российский
технический
Непосредственный
сертификат
сертификат
контакт с огнем
соответствия
Вариант 8
Инструкция по установке
мелкозернистый бетон
Ввернуть по месту резьбовую шпильку + установить ее перфоратором
или бурильным молотком
1. Область применения
• Подходит для укрепления металлических конструкций,
• Применяется для средней и тяжелой нагрузки.
металлических профилей, консолей, опорных плит, насадок,
• Анкер может применяться, в соответствии с европейским
деревянных конструкций, балок и т.д.
техническим сертификатом к эксплуатации , для армированного
2. Преимущества
или неармированного обычного бетона с классом прочности от
• Высокая несущая способность, малое межосевое расстояние и
минимального значения .
расстояние до кромки.
• Возможно крепление анкерными болтами по европейскому
• Застывший соединительный раствор полностью герметизирует
техническому допуску к эксплуатации в бетоне без трещин (зона
пробуренное отверстие.
сжатия бетона).
• Крепление с низкими нагрузками делает возможным
• Анкер может применяться в случае статической, динамической
уменьшение межосевого расстояния и расстояния до кромок.
и ударной нагрузки.
3. Свойства.
• Крепление возможно для сухого и влажного бетона.
• Крепление посредством соединения химического раствора,
• При креплении и при заливке раствором температура не
резьбовой шпильки и соединяемых основании. Скрепляющие
должна быть выше +50°С и кратковременно больше +80°С
стержни выполнены из нержавеющей стали с резьбой: М8,
• Можно применять для бетона и несжимающегосяна турального
M10, M12, M16, М20 и М24.
камня (без допуска).
• Нержавеющая сталь А4 и высококоррозионная сталь
• W-VD/A4 (нержавеющая сталь А4) может применяться в сухих
HCR соответствуют Европейскому техническому допуску к
внутренних помещениях, при осуществлении наружных работ
эксплуатации ЕТА-06/0074.
(включая области промышленной атмосферы и близости к
• Измерение в соответствии с «Правилами Европейского
водоемам) или во влажных помещениях
технического допуска к эксплуатации (ETAG) по металлическим
• W-VD/HCR (высококоррозионная сталь HCR) может применяться
анкерам для креплении в бетоне» приложение С, способ
в особенно агрессивных условиях.
измерения А.
К этим условиям относятся, например, длительное
• Огнестойкость: F30, F60, F90, F120: соответствие требованиям
попеременное погружение в морскую воду или в область
по огнеупорности по DIN EN 1363-1: 1999-10.
впрыскивания морской воды, хлорсодержащая атмосфера в
холлах бассейнов или атмосфера с экстремальным химическим
загрязнением (например, рядом с установками для удаления
серы и топочного газа или в дорожных тоннелях, в которых
применяются средства для устранения обледенения).
Инструкция по монтажу
Пробурить
Прочистить
По консистенции
Ввести стеклянную капсулу Ввести резьбовой
Удалить излишки
Установить элемент с
отверстие
отверстие
смола должна
(пузырёк воздуха должен быть стержень пово-
клеевого состава
необходимым моментом
быть похожа на мед расположен в направлении ротно-ударными
затяжки
поверхности основания)
движениями
298
ХИМИЧЕСКИЙ АНКЕР W-VD/A4, W-VD/HCR
21.2
Рабочие характеристики
Диаметр шпильки
M8
M10
M 12
M16
M20
M24
Зона сжатия
(бетон с трещинами B25,
Nperm [kN]
7,9
11,9
15,9
19,8
29,8
35,7
М8: s ≥ 3 hef, c ≥ 1.5 h
ef
М10-М24: s ≥ 2 hef, c ≥ 1 hef)
Зона сжатия
(бетон с трещинами B25,
Qperm [kN]
6,0
9,2
13,3
25,2
39,4
56,8
c≥10hef)
Допустимый момент изгиба
Mperm [Nm]
11,9
23,8
42,1
106,7
207,9
359,4
F30 [kN]
2,3
3,64
5,26
9,79
15,28
22,01
Продолжительность
F60 [kN]
1,29
2,04
3,07
5,72
8,93
12,86
огнестойкости
F90 [kN]
0,79
1,3
2,0
3,68
5,75
8,28
3
F120 [kN]
0,53
1,0
1,5
2,67
4,16
6,0
Мин. расстояние между осями
smin [мм]
40
45
55
65
85
105
Расстояние между осями
SCr,N [мм]
240
180
220
250
340
420
Мин. расстояние до края
cmin [мм]
40
45
55
65
85
105
основания
Расстояние до края основания
cCr,N [мм]
120
90
110
125
170
210
Миним. толщина основания
hmin [мм]
110
120
140
160
220
260
Эффект. глубина анкеровки
hef [мм]
80
90
110
125
170
210
Диаметр отверстия в основании
dо [мм]
10
12
14
18
25
28
Диаметр рабочей части бура
dcut ≤ [mm]
10,5
12,5
14,5
18,5
25,5
28,5
Глубина пробуренного отверстия
hо = [мм]
80
90
110
125
170
210
Диаметр отверстия в прикр. детали
df ≤ [мм]
9
12
14
18
22
26
Крутящий момент затяжки
Tinst = [Nm]
10
20
40
80
120
180
Диаметр щетки для очистки
D [mm]
11
13
16
20
27
30
Очистка пробуренного отверстия
М8 - М24: 1 х продувка, 1 х вычистка щеткой, 1 х продувка, 1 х вычистка щеткой
Щетка для очистки (сталь)
Арт. Ед. (шт.) = 1
0905 499 001
0905 499 002
0905 499 003
0905 499 004 0905 499 006
0905 499 0084)
Переходник к инструменту
Арт. Ед. (шт.) = 1
Шестигранник: 0905 499 101 SDS-плюс: 0905 499 102 Ручка: 0905 499 103
Удлинитель (надставка)
Арт. Ед. (шт.) = 1
0905 499111
Шаблон для щетки
Арт. Ед. (шт.) = 1
0905 499 099
Насос продувочный
Арт. Ед. (шт.) = 1
Насос продувочный Art. No. 0903 990 001
Параметры анкера
Диаметр шпильки
М8
М10
М12
М16
М20
М24
Общая длинна
l [мм]
Толщина присоединяемой детали
tfix [мм]
Маркировка резьбовой шпильки
Резьбовая шпилька W-VD-A4
Артикул
Нержавеющая сталь А4
Упаковочная единица
ед. [штуки]
Маркировка патрона химического
анкера
Патрон химического анкера W-VD
Артикул
Упаковочная единица
ед. [штуки]
Элементы системы Würth
1) Снижение допустимых нагрузок в связи
производства компании Wurth соот-
с уменьшением расстояния между
ветствуют спецификации, указанной в If
осями или до края основания см. в
ВТ Memo по перфораторным дрелям и
сертификате согласования.
проверяются Институтом тестирования
2) В сертификате согласования оговорено
и проверки инструмента (Test and
использование сертифицированных
Inspection Institute for Tools). г.Ремшейд
Усилия в таблице приведены для бетона прочностью 25 МПа . При другой
перфораторных дрелей согласно If
(Германия)
прочности основания необходимо использовать переходный коэффициент
ВТ Memo. Перфораторные дрели
γ= Bx/25 , где Bx - прочность бетона в МПа. (Коэффициент действителен для
бетонов класса прочности от B15 до B60)
299

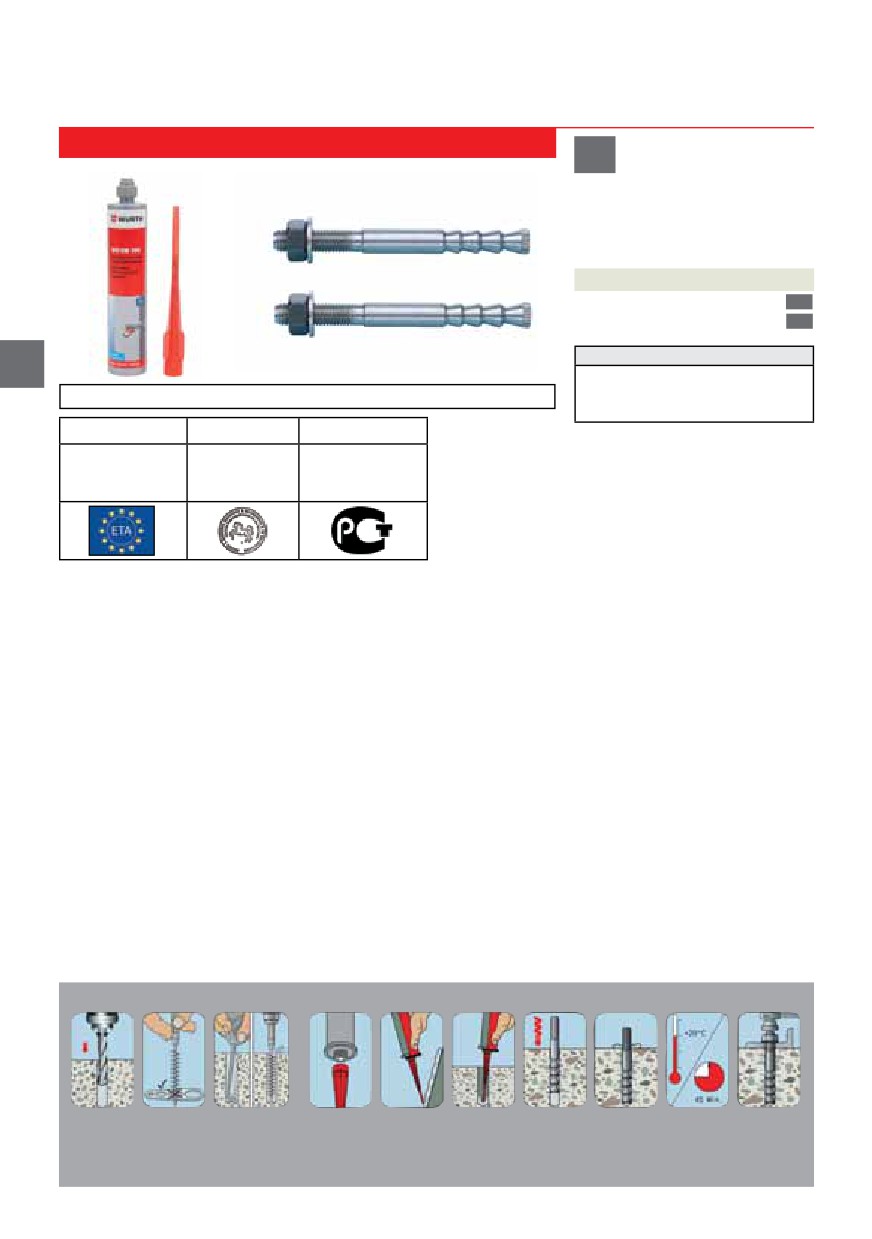

ИНЖЕКЦИОННАЯ СИСТЕМА W-VIZ/S M8 - M16
23.1
для инжекционной массы WIT-VM100
(WIT-EA150) для использования с
монтажным пистолетом Артикул 0891 003
или пистолетом HandyMax®
Артикул 0891 007
Сталь оцинкованная
Инжекционная система W-VIZ/A4 см.
23.2
Инжекционная система W-VIZ/HCR см. 23.2
Прочистка отверстия
3
Продуть 2 раза, прочистить щеткой 2 раза, продуть
2 раза Для отверстий под шпильку М20 и выше
Документы по актам испытаний, сертификаты и допуски к производству работ
пробуренное отверстие следует продувать сжатым
воздухом.
Разрешения на
Отчеты о
Сертификаты
использование
тестировании
конструкции также могут использоваться в тонких бетонных
Европейский
Огнестойкость
Российский сертификат
структурах
технический
Непосредственный
соответствия
сертификат
контакт с огнем
• Применима для монтажа в бетон с трещинами (зона растяжения
Вариант 8
бетона) и в бетон без трещин (зона повышенного давления
мелкозернистый бетон
бетона)
• Затвердевшая инжекционная масса изолирует пробуренное
отверстие
• Не создает эффекта предварительного напряжения материала
основания, что позволяет обеспечить малые расстояния до края
1. Область применения
основания и между точками крепления
• Применяется для высоких и средних нагрузок
• Форма шпильки дает гарантированно надежное крепление
• Монтаж в соответствии с Европейским техническим
шпильки в инжекц. массе.
сертификатом для бетона с трещинами (зона растяжения
• Надежность крепления благодаря монтажу с указанным
бетона) и для бетона без трещин (зона сжатия бетона)
моментом затяжки
• Используется для монтажа элементов подверженных действию
• Высокая температурная стабильность (длительная до +72°C,
статических, динамических и ударных нагрузок.
краткосрочная до +120°C)
• Применяется для постоянных и временных(длительных,
• Не полностью израсходованный картридж может храниться
кратковременных, особых) нагрузок.
закрытый крышкой и потом быть использован с новым
• Температура в области произведенного монтажа не должна
статическим смесителем
превышать +120°C
3. Характеристики
• Предназначена для применения в бетоне и твердом
• Анкеры выполненны из стали оцинкованной электролитическим
натуральном камне
способом, размеры M8, M10, M12, M16, M20 и M24
• W-VIZ/S (оцинкованная сталь) применяется в сухих помещениях
• Прикладываемая нагрузка передается через коническое
• Монтаж металлических конструкций, металлических профилей,
основание специальной формы
кронштейнов, опор, ограждений, деревянных конструкций,
• Оцинкованная сталь: Европейский технический сертификат
балок и пр.
ETA-04/0094
2. Преимущества
• Размеры соответствуют «Директиве Европейского
• Высокие нагрузки, малые расстояния между точками крепления
технического сертификата (ETAG) для металлических анкеров,
и расстояния края основания.
предназначенных для монтажа в бетон», Приложение C, метод
• Малая глубина пробуренного отверстия при большой глубине
определения размеров A
анкеровки
• Огнестойкость: F30, F60, F90 и F120:
• Стандартная минимальная толщина элемента строительной
Огнестойкость в соответствии с DIN 41 02-02: 1 977-09
конструкции и приведенная минимальная толщина элемента
(Стандартная кривая зависимости температуры от времени)
Инструкция по монтажу
Пробурить
Подобрать
Прочистить
Навинтить
Перед
Заполнить
Установить
Визуально
Выдержать
Установить
отверстие
необходимую
пробур. отв.
смеситель на
началом
отверстие
шпильку
оценить кол-во
время
элемент с
щетку для
(2 x продувка,
картридж
использования
инжекцион-
легкими
заполнения
затвердевания
необходимым
прочистки
2 x механич.
выдавить
ной массой,
враща
отв. массой,
моментом
отверстий
очистка
примерно
начиная от
тельными
в соотв. с его
затяжки
щеткой,
10 см массы!
основания
движениями
глубиной
2 x продувка).
300















содержание      ..     18      19      20      21     ..
