Janome MemoryCraft 500E Вышивальная машина. Руководство по эксплуатации

Создание монограмм по дуге

В режиме редактирования, вы можете создавать

монограммы, размещая их по верхней или нижней дуге.

z Выберите символы и нажмите клавишу ОК.

x Введенные символы отображаются в экране

редактирования.

Нажмите клавишу дуга и окно расположения

по дуге появится.

q Клавиша дуга

c Нажмите клавишу верхней дуги w , чтобы

расположить символы по верхней дуге.

Нажмите клавишу нижней дуги e, чтобы

расположить символы по нижней дуге.

Нажмите клавишу увеличения r , чтобы сделать

дугу длиннее.

Жмите клавишу уменьшения t , чтобы сделать

дугу короче.

Нажмите клавишу ОК, чтобы подтвердить.

w Клавиша верхней дуги

e Клавиша нижней дуги

r Клавиша увеличения

t Клавиша уменьшения

Группировка дизайнов

z Вы можете группировать дизайны вместе.

Нажмите на клавишу вперед q, чтобы

отобразить следующий набор инструментов

для редактирования.

Нажмите клавишу группировки w и появится

окно параметров группировки.

q Клавиша вперед

w Клавиша группировки

x Нажмите клавишу «сгруппировать все» e

и нажмите клавишу ОК, чтобы сгруппировать

все дизайны в окне редактирования.

e Клавиша «сгруппировать все»

c Если вы хотите сгруппировать определенные

дизайны, то нажмите клавишу «сгруппировать

выбранное» r.

Выберите нужные для группировки дизайны,

нажав на них.

Нажмите на выбранные дизайны снова, чтобы

подтвердить их выбор.

Нажмите клавишу ОК, чтобы сгруппировать

выбранные дизайны.

r Клавиша «сгруппировать выбранное»

v Сгруппированные дизайны могут перемещаться

и копироваться, как единый дизайн.

Когда сгруппированы не все дизайны,

то оставшиеся дизайны выделены серым и

не могут быть выбраны.

Чтобы разгруппировать дизайны, нажмите

на клавишу группировки снова.

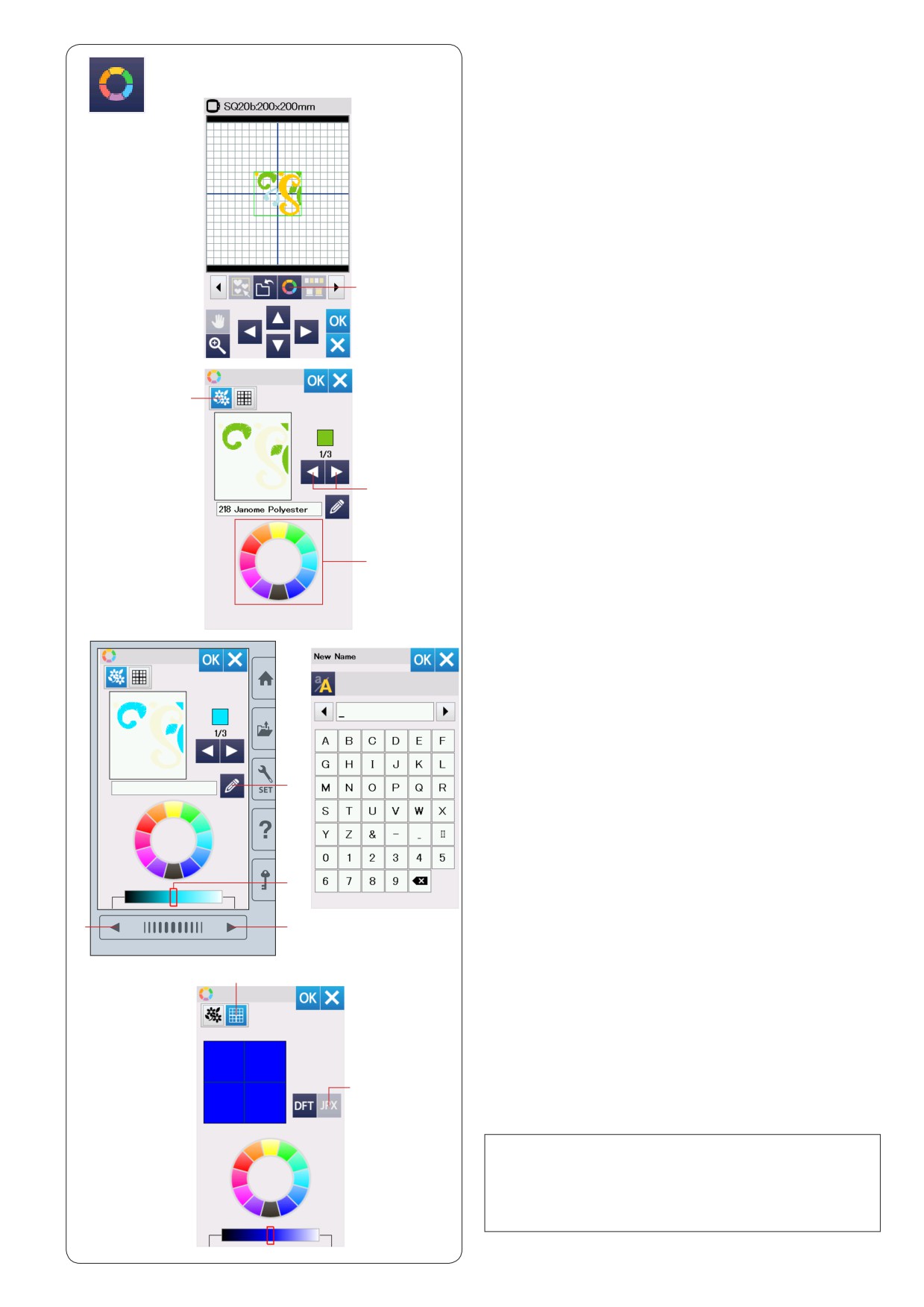

Настройка цветов изображения

Вы можете имитировать цвета вашей ткани и ниток

на экране, настраивая цвета дизайна и окна

редактирования.

z Нажмите на клавишу настройки цвета

и откроется окно настройки цвета.

q Клавиша настройки цвета

x Если вы хотите изменить цвета вышивального

дизайна, нажмите на клавишу выбора цвета.

Нажимайте клавиши прокрутки до тех пор, пока

на дисплее не появится нужный вам цвет.

w Клавиша выбора цвета

e Клавиши прокрутки

Чтобы выбрать нужный оттенок, нажмите на один

из 12 цветов на палитре.

Чтобы изменить оттенок, выбранного цвета,

нажмите на клавишу страница вперед или назад,

или перетащите слайдер вправо или влево.

r Цветовая палитра

t Слайдер

y Клавиша страница вперед

u Клавиша страница назад

Нажав на клавишу «имя», вы можете сохранить

созданный вами цвет, присвоив ему имя.

Созданное вами имя будет отображаться

на экране вместо названия и кода нитки.

i Клавиша «имя»

c Чтобы изменить цвет фона, нажмите на клавишу

«цвет фона» и выберите нужный цвет.

Чтобы изменить оттенок, выбранного цвета,

нажмите на клавишу страница вперед или назад,

или перетащите слайдер вправо или влево.

o Клавиша «цвет фона»

ПРИМЕЧАНИЕ:

Если дизайн в формате *.JPX имеет цвет фона,

вы можете отобразить фон дизайна в окне

редактирования, нажав на клавишу «фон дизайна».

! Клавиша «фон дизайна»

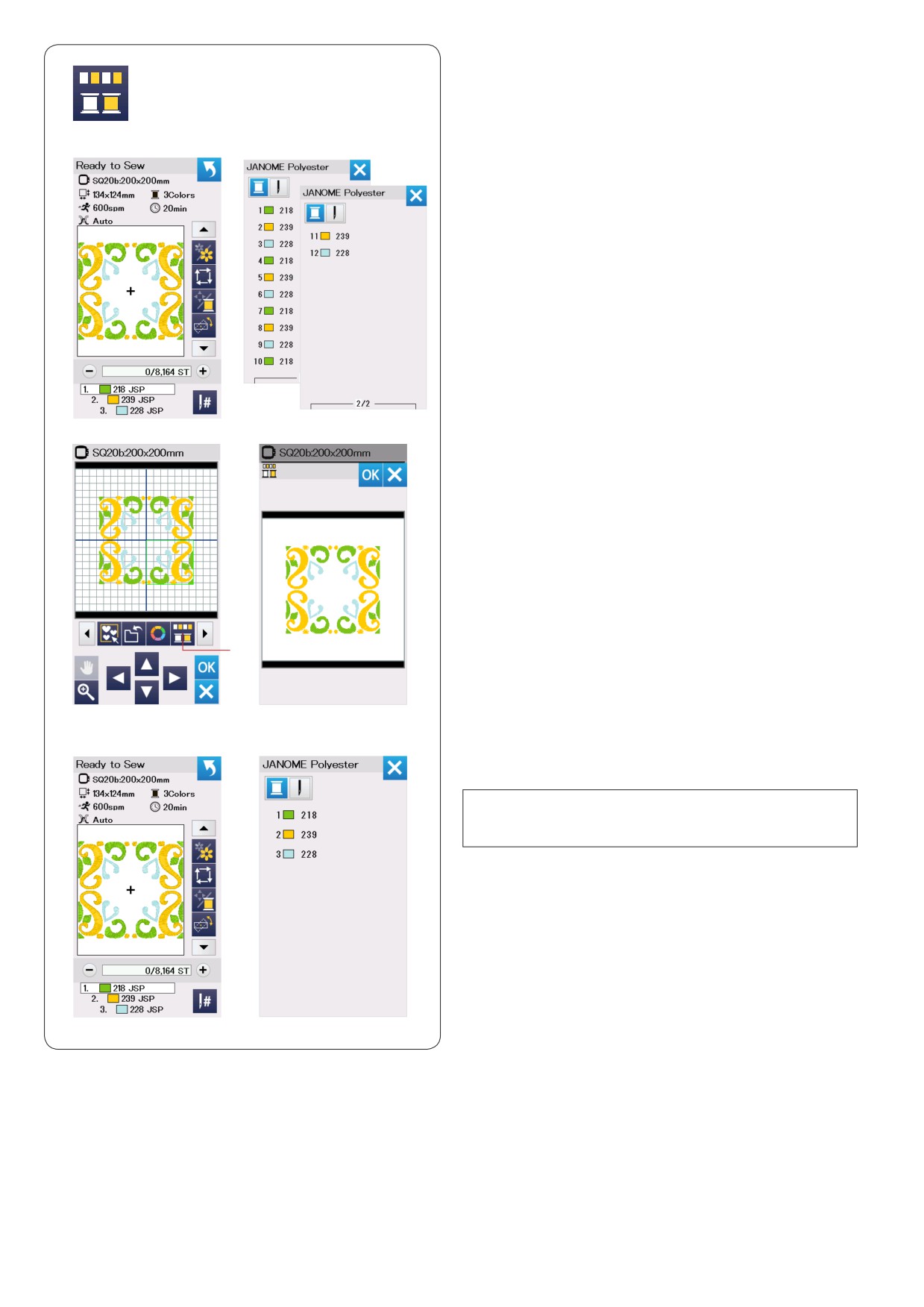

Группировка цветов

При комбинировании повторных дизайнов вы можете

уменьшить количество цветовых сегментов путем

группирования цветов.

z Например, комбинированный дизайн со страницы

42 имеет 12 цветовых сегментов.

x Нажмите клавишу группировки цвета q

и откроется окно группировки цвета.

Нажмите клавишу ОК, чтобы объединить все

сегменты одного цвета и окно готовности к шитью

откроется.

q Клавиша группировки цвета

c Количество цветовых сегментов уменьшилось

до 3х.

ПРИМЕЧАНИЕ:

Группировку цвета можно сбросить, вернувшись

в окно редактирования.

Порядок вышивки

Вы можете изменить порядок вышивки комбинации

дизайнов.

Нажмите клавишу порядка вышивки q и нажимайте

на изображения дизайнов один за другим.

Дизайны будут вышиваться в порядке, в котором вы

нажимали на изображения.

Нажмите клавишу порядка вышивки q снова, чтобы

вернуться к предыдущему экрану.

q Клавиша порядка вышивки.

Позиционирование по центру

Вы можете переместить выбранный дизайн

в центральное положение.

z Нажмите на дизайн, чтобы переместить.

x Нажмите клавишу позиционирования

по центру q, чтобы переместить выбранный

дизайн в центральное положение.

q клавиша позиционирования по центру.

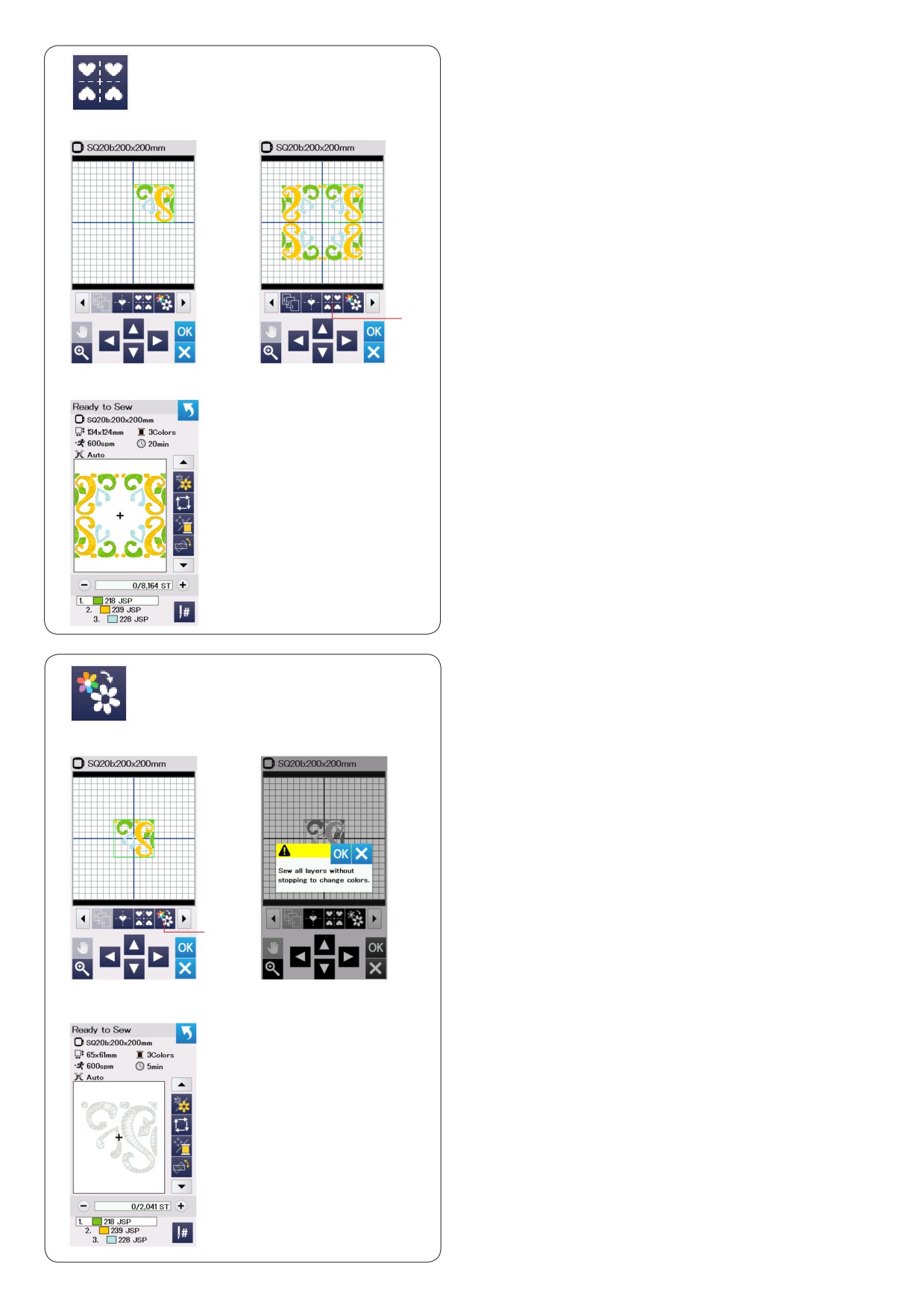

Расположение дизайна по углам

z Выберите дизайн из группы геометрических

дизайнов SQ14B-56. Переместите дизайн вверх

и на право.

x Нажмите клавишу расположения по углам

и дизайны автоматически скопируются и

расположатся симметрично по 4м углам.

Нажмите клавишу ОК.

q Кнопка образца угла

c Откроется окно готовности к шитью.

Вышивка одним цветом

Если вы хотите вышить дизайн или комбинацию

дизайнов одним цветом, нажмите клавишу вышивка

одним цветом q.

Машина не остановится до тех пор, пока последний

дизайн не будет вышит.

z Нажмите клавишу вышивка одним цветом q.

x Нажмите клавишу ОК.

c Дизайн(ы) будут отображены серым.

Нажмите кнопку старт/стоп, чтобы начать

вышивку одним цветом.

Дизайн будет вышит без остановки смены цвета.

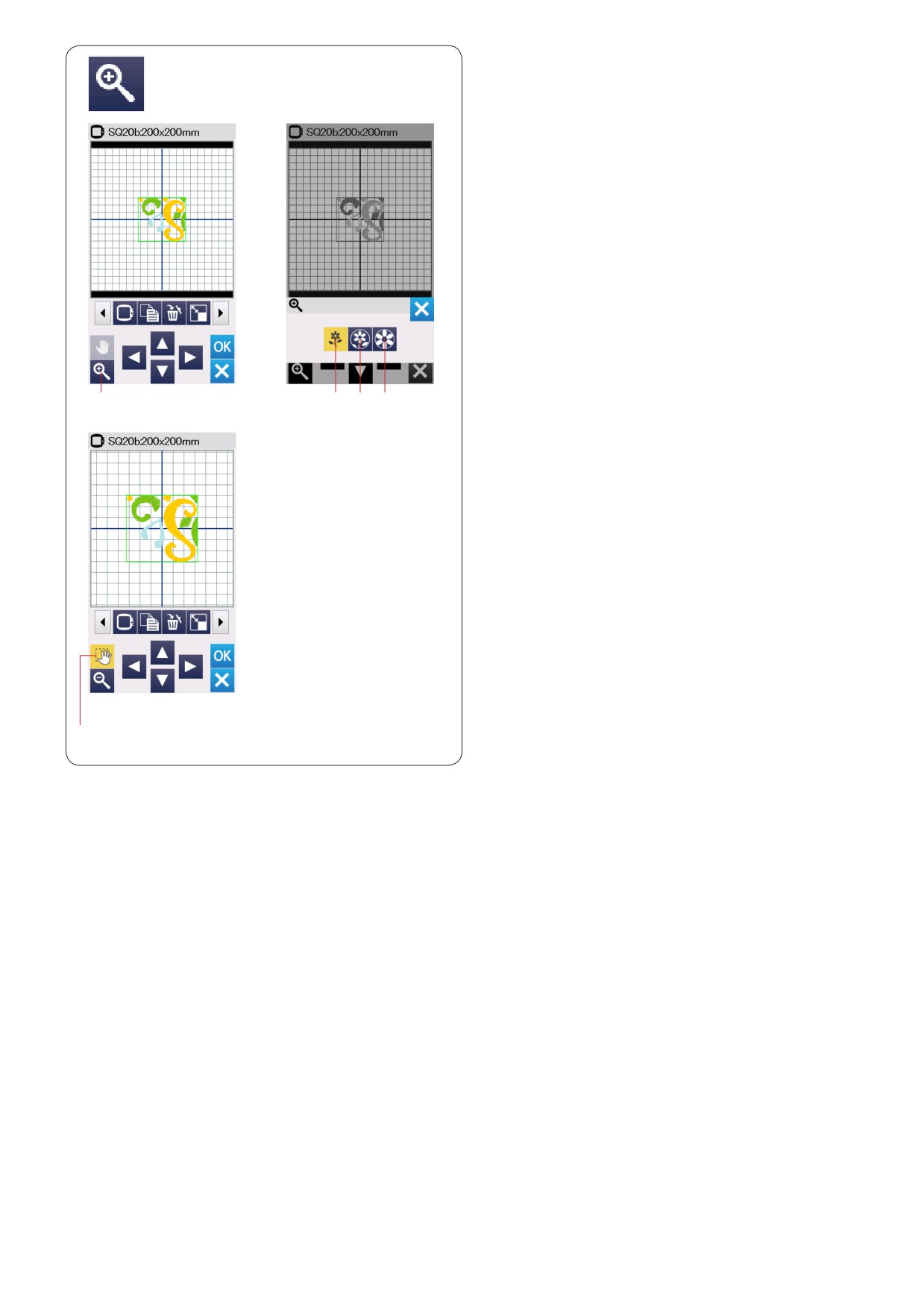

Изменение масштаба в окне редактирования

Нажмите на клавишу изменения масштаба, чтобы

открыть окно увеличения/уменьшения масштаба.

Выберите размер изображения относительно

нормального - большой или максимальный, нажав на

одну из клавиш размера изображения.

q Клавиша изменения масштаба

w Клавиша нормального размера

e Клавиша большого размера изображения

r Клавиша максимального размера изображения

Функция прокрутки активируется автоматически,

когда изменяется масштаб.

Для прокрутки увеличенного окна, перетащите окно

в нужную вам сторону.

Нажмите клавишу прокрутки для отмены прокрутки

команды.

t Клавиша прокрутки

w e r

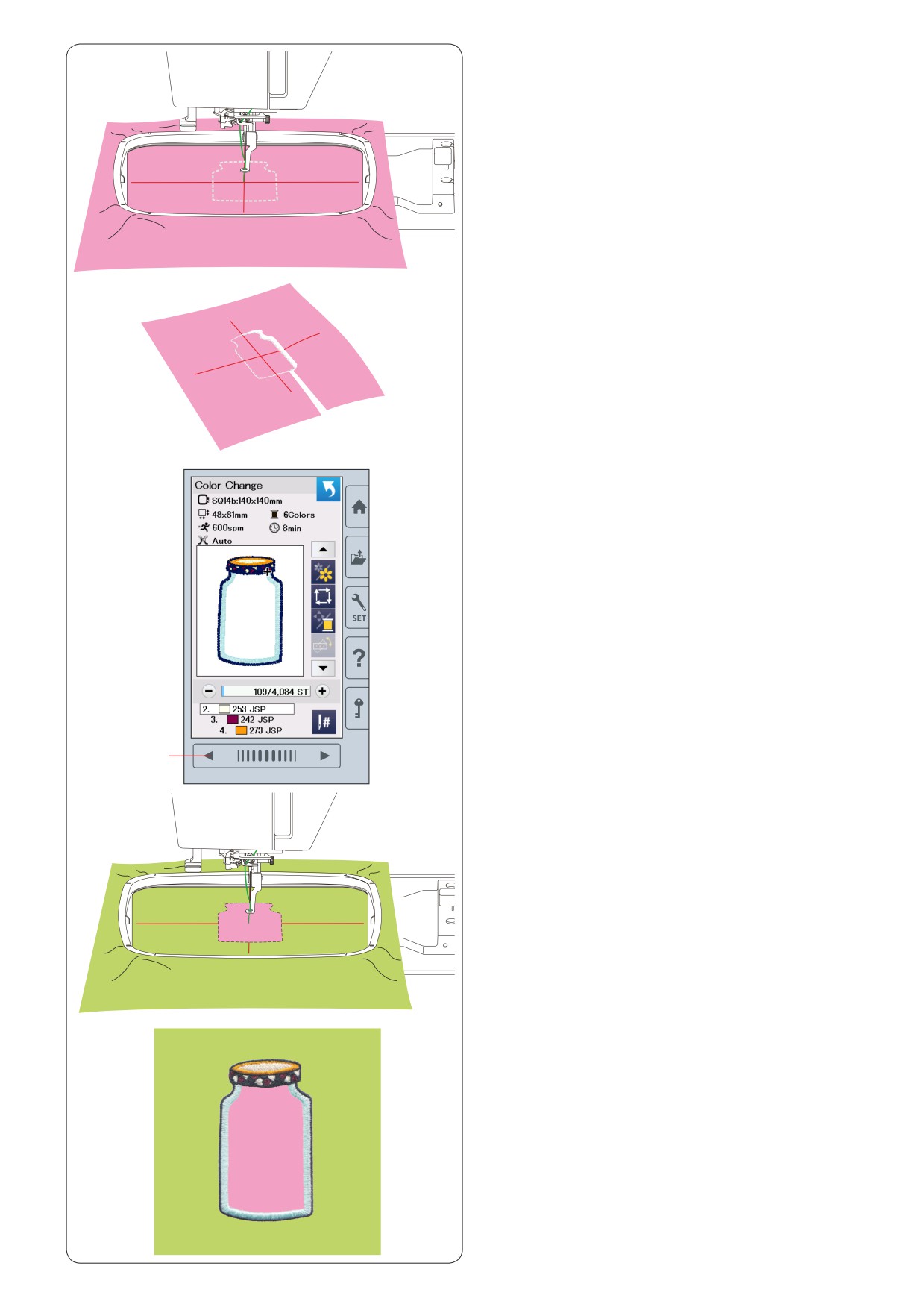

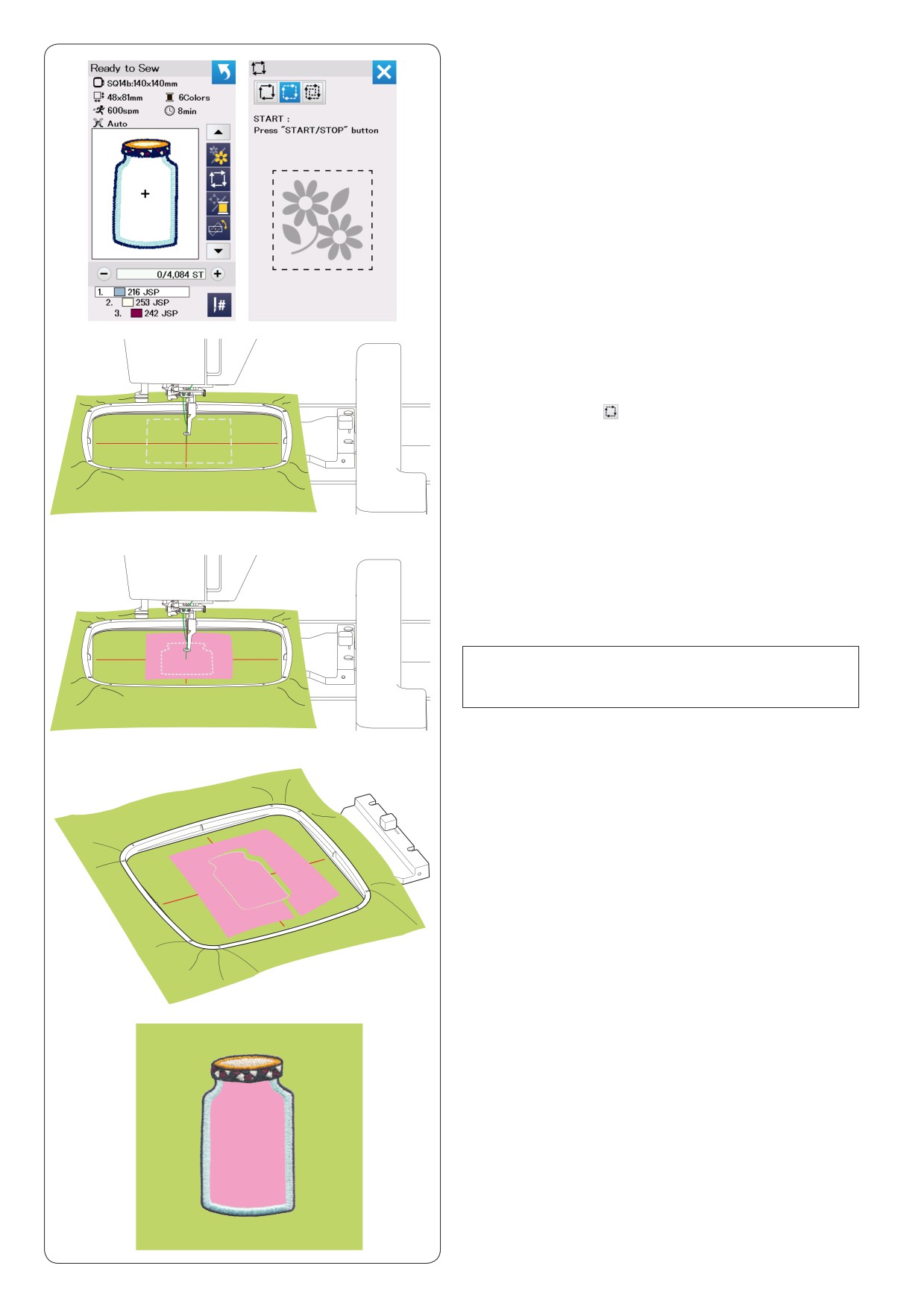

Кухонные дизайны для аппликации

Кухонные дизайны c SQ14b-67 до SQ14b-69 - это

специальные дизайны для выполнения аппликации.

Вы можете присоединить ткань для аппликации к

основной ткани и вышивать дизайн для аппликации

одновременно.

Пример: кухонный дизайн SQ14b-67

Подготовьте основную ткань и ткань для

аппликации.

Выберите дизайн SQ14b-67 и заправьте основную

ткань в пяльцы.

Присоедините пяльцы к каретке и нажмите клавишу

траектории.

Нажмите клавишу

, чтобы выбрать траекторию

и наметку (одиночную) (подробнее на стр. 28).

Запустите машину, чтобы проложить наметку

и отметить область вокруг вышивального дизайна.

Обрежьте ткань для аппликации по размеру области

наметки.

Наложите ткань для аппликации на область наметки

и прошейте первый цветовой сегмент.

ПРИМЕЧАНИЕ:

Закрепите ткань для аппликации с помощью

булавок или с помощью клеевого спрея

Снимите пяльцы с машины, но не распяливайте

ткань.

Удалите стежки наметки. Срежьте излишки ткани

для аппликации так близко к линии строчки, как это

возможно.

Снова присоедините пяльцы к машине.

Прошейте оставшиеся цветовые сегменты дизайна

для аппликации.

Альтернативный метод

Подготовьте ткань для аппликации больше

по размеру, чем размер пялец.

Заправьте ткань для аппликации в пяльцы.

Прошейте только первый цветовой сегмент.

Снимите пяльцы с машины и распяльте ткань

для аппликации.

Вырежьте аппликацию, обрезав лишнюю ткань

вокруг линии строчек.

Подготовьте основную ткань и заправьте

ее в пяльцы.

Присоедините пяльцы к каретке.

Нажмите клавишу предыдущей страницы, чтобы

вернуться к первому цветовому сегменту и прошейте

первый цветовой сегмент, отметив этим положение

аппликации.

q Клавиша предыдущей страницы.

Наложите аппликацию на основную ткань

и обведите контур аппликации с помощью маркера.

Зафиксируйте аппликацию на основной ткани

с помощью клеевого спрея или булавок.

Прошейте оставшиеся цветовые сегменты дизайна

для аппликации.

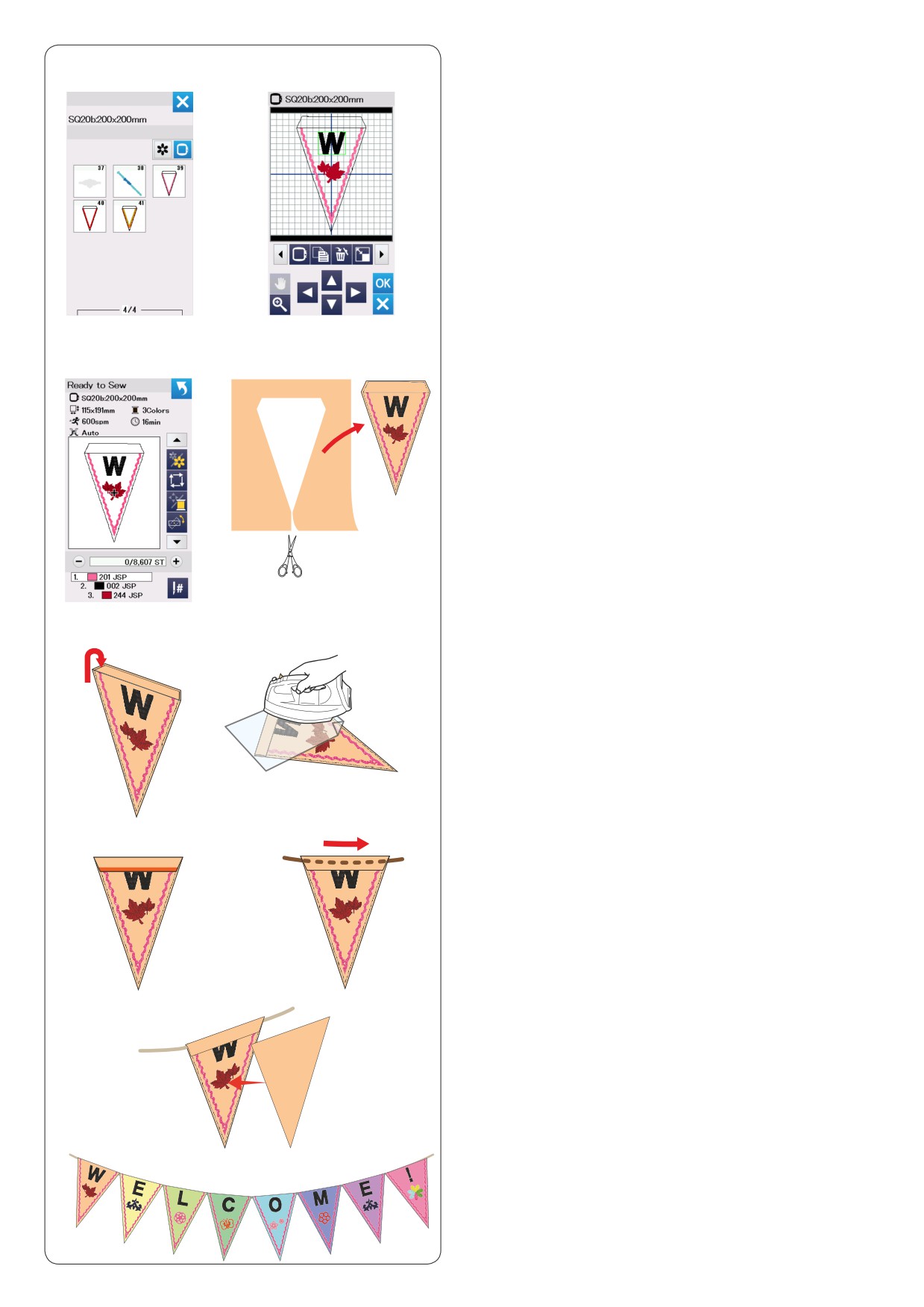

Дизайны для торжеств

Вы можете изготовить свою собственную гирлянду

из флагов с дизайнами для торжеств.

z Выберите список дизайнов по размеру пялец

и выберите пяльцы SQ20b.

Выберите дизайн SQ20b-39.

x Добавьте дизайн в режим редактирования.

c Нажмите клавишу ОК, чтобы открыть окно

готовности к шитью.

Заправьте ткань в пяльцы и присоедините пяльцы

к каретке.

Нажмите кнопку старт/стоп, чтобы начать

вышивать.

v Снимите пяльцы с каретки, когда дизайн

закончится вышиваться.

Распяльте ткань.

Вырежете дизайн, обрезав ткань вдоль внешнего

шва.

b Отверните верхний край флага на изнаночную

сторону ткани как показано на рисунке.

Прогладьте загнутый край через ткань.

n Закрепите загнутый край строчкой или с помощью

двухстороннего клеевого материала.

Убедитесь, что оставили место для шнура.

m Пропустите шнур через отверстие, как показано

на рисунке.

, Вырежьте ткань того же размера, что и дизайн.

Пришейте ткань к изнаночной стороне, чтобы

закрыть изнанку вышивки.

. Повторите все действия выше и сделайте свою

собственную гирлянду из флагов.

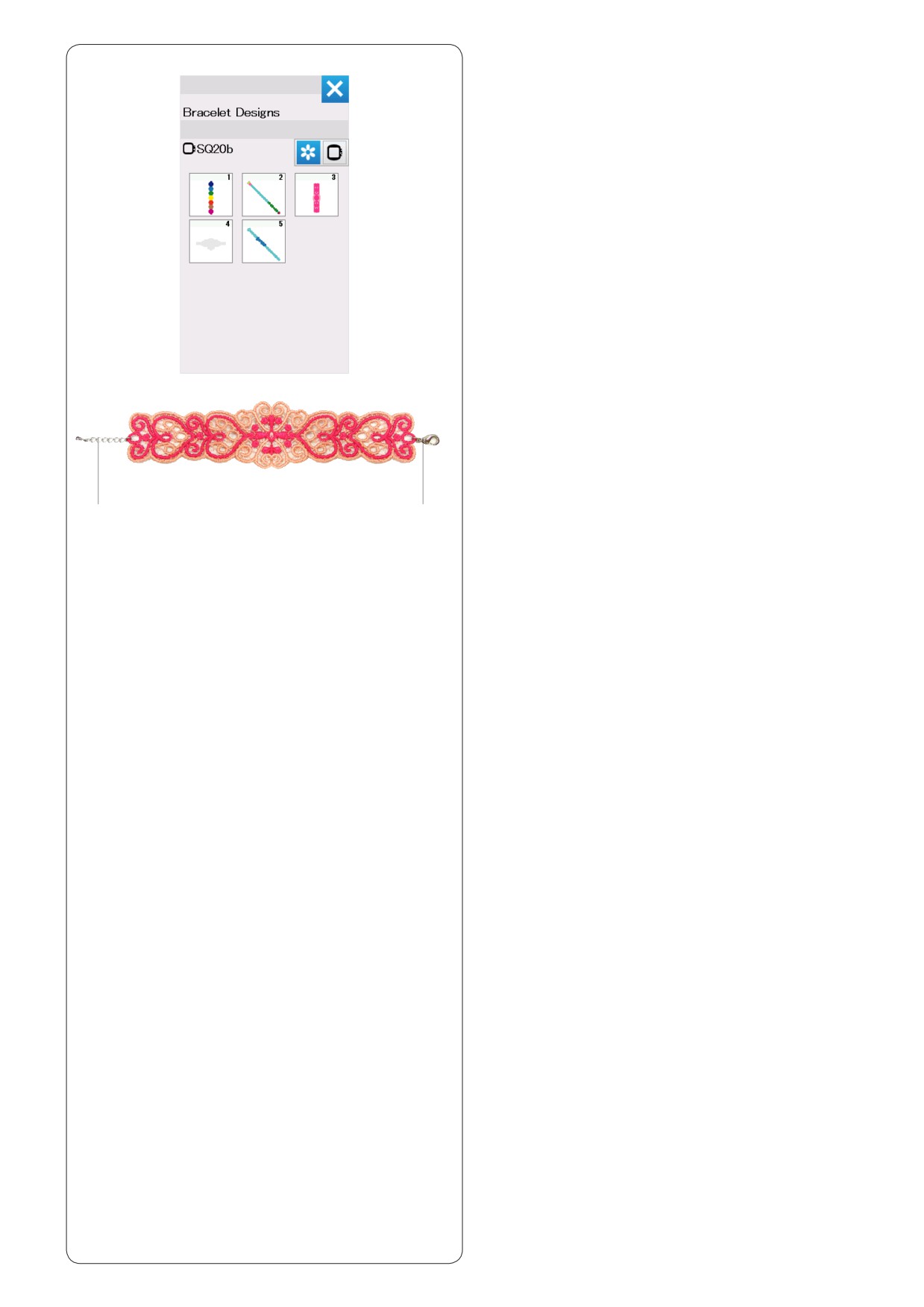

Дизайны для изготовления браслетов

Вы можете изготовить свой собственный браслет,

используя дизайн для браслетов и вышив его

на водорастворимом стабилизаторе.

Для шпульной нити используйте ту же нить, что

и для верхней нити.

Используйте шпульку с полной намоткой.

Установите предупреждение о конце шпульной нити

в промежутке от 3 до 4 (подробнее на странице 51).

Установите максимальную скорость вышивки 600

стежков в мин. и меньше (подробнее на стр. 51).

Заправьте водорастворимый стабилизатор в пяльцы.

Убедитесь, что стабилизатор слегка растягивается

в пяльцах.

Выберите понравившийся вам дизайн браслета

и вышейте его.

Выньте водорастворимый стабилизатор из пялец.

Ножницами обрежьте лишний стабилизатор вокруг

вышитого дизайна.

Растворите стабилизатор, опустив вышитый дизайн

браслета в емкость с теплой водой.

Прикрепите замок и цепочку* к концам браслета.

q Замок и цепочка

* Замок и цепочка не поставляются в комплекте

с машиной.

ИЗМЕНЕНИЕ УСТАНОВОК МАШИНЫ

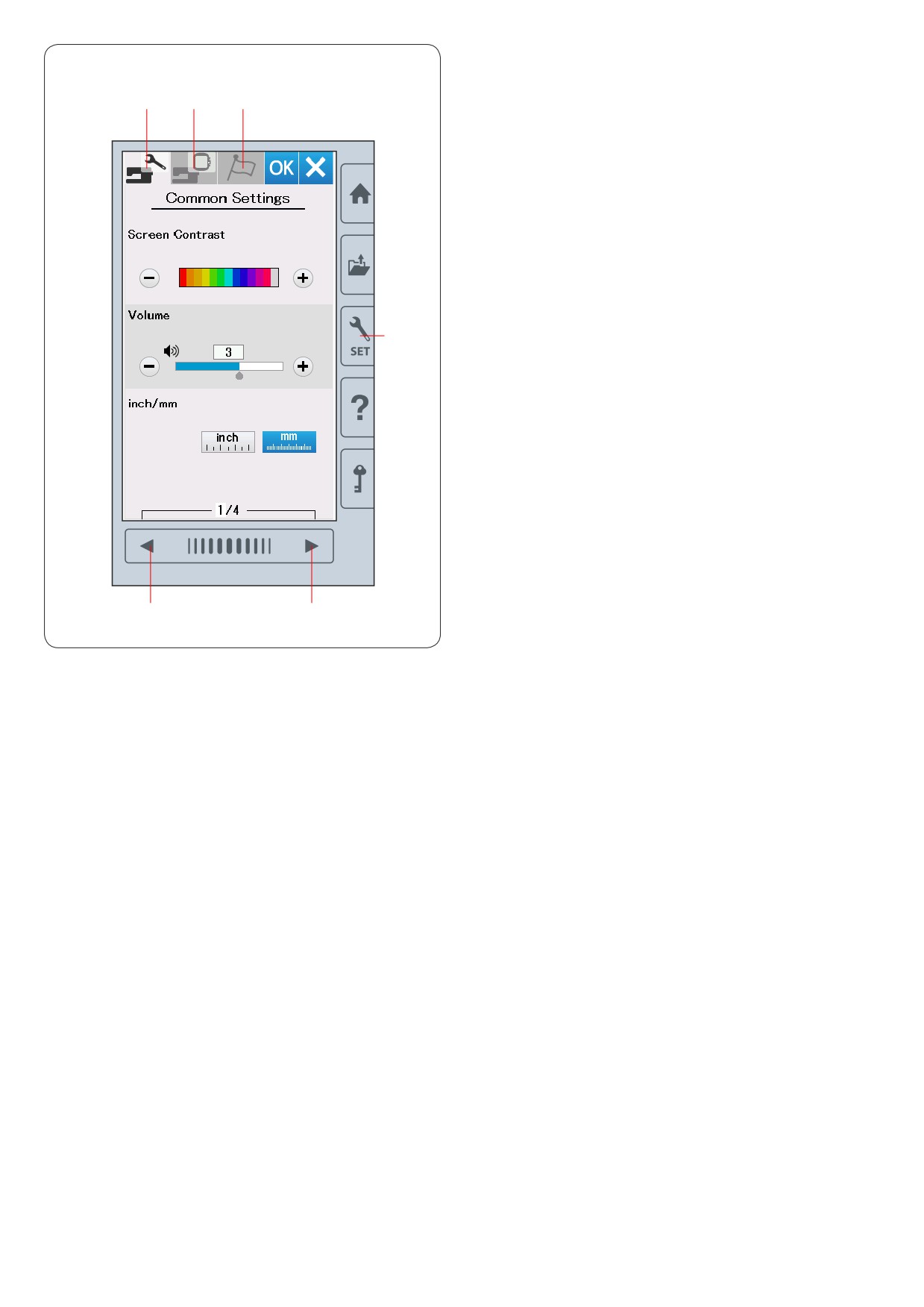

Режим настроек машины

Нажмите клавишу режима настроек, чтобы войти

в режим настроек машины.

Вы можете выбирать опции и устанавливать

настройки машины в соответствии со своими

желаниями.

q Клавиша режима настроек

Нажмите на один из трех клавиш режимов, чтобы

выбрать режим для редактирования.

w Режим общих установок

Нажмите клавишу режима общих настроек, чтобы

войти в режим редактирования общих настроек.

В этом режиме вы можете редактировать главные

машинные установки и опции.

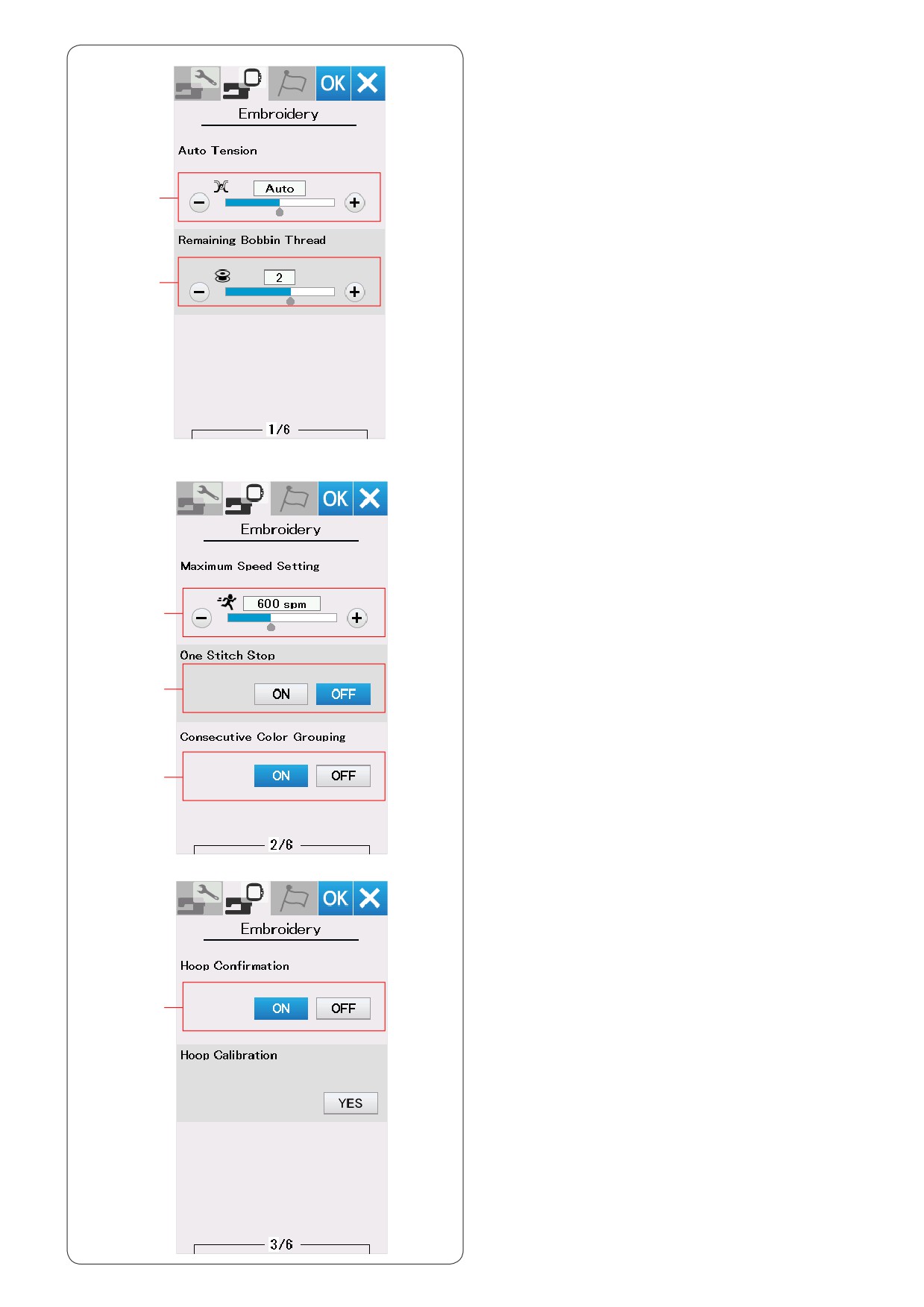

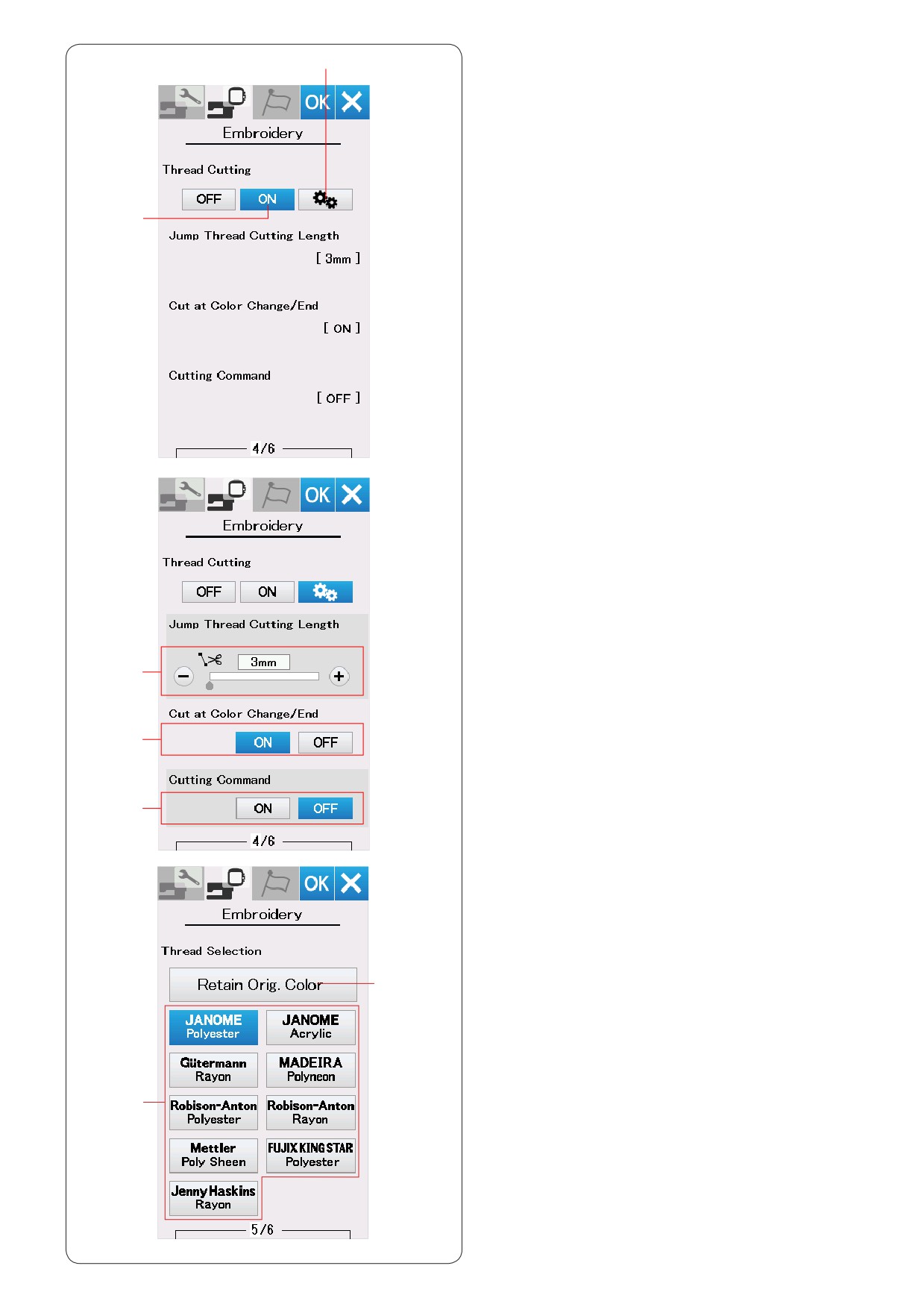

e Режим настройки вышивки

Нажмите клавишу режима настройки вышивки,

чтобы войти в режим редактирования настройки

вышивки.

В этом режиме вы можете менять машинные

установки и опции для вышивки (подробнее

на страницах 51-54).

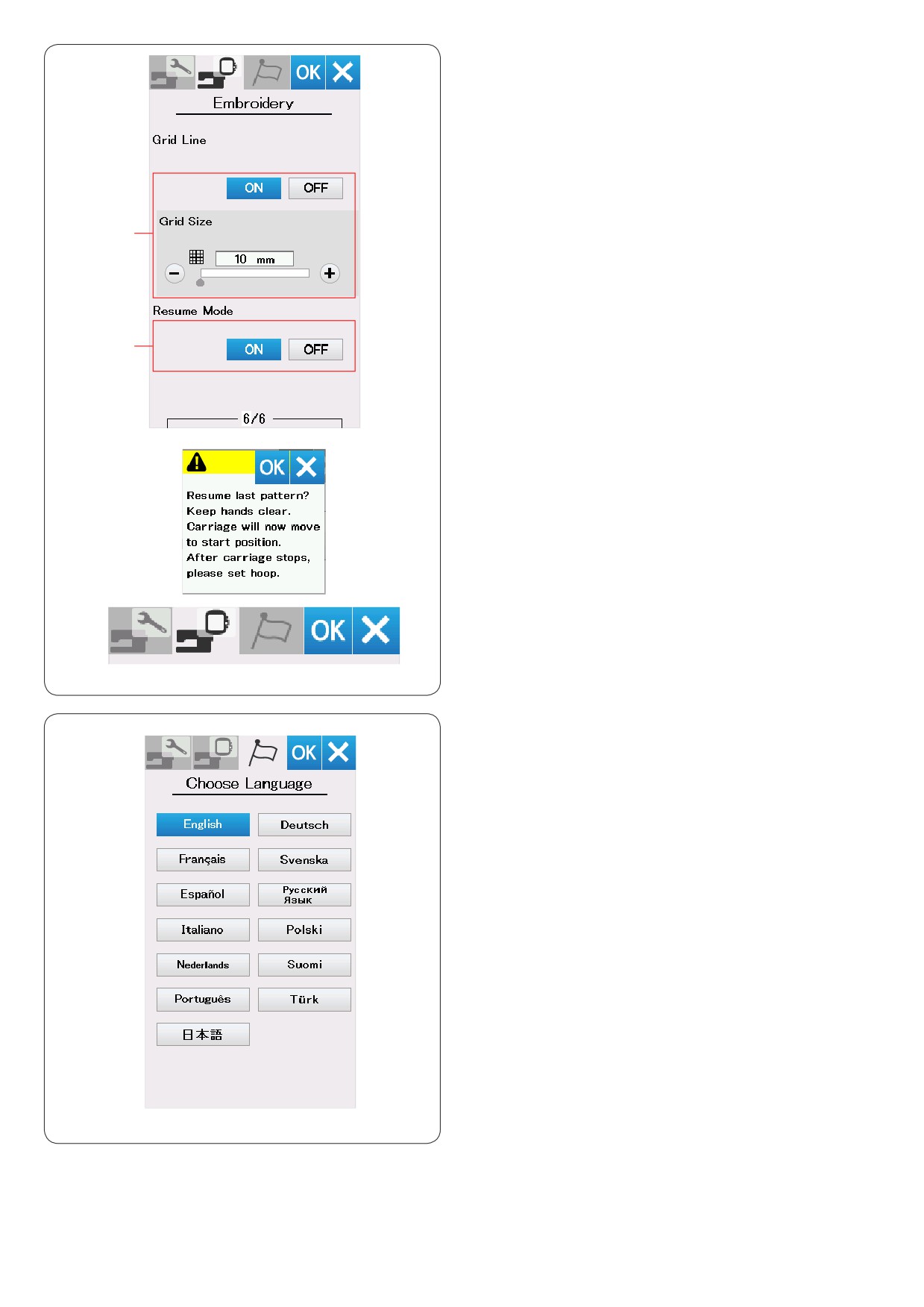

r Режим выбора языка

Нажмите на клавишу режима выбора языка, чтобы

войти в режим редактирования языка.

В этом режиме вы можете выбрать нужный вам

язык, для отображения экранных сообщений.

Чтобы загрузить страницы в каждом из режимов,

используйте клавиши предыдущей и следующей

страницы.

t Клавиша предыдущей страницы

y Клавиша следующей страницы

Регистрация пользовательских настроек

После создания своих настроек, нажмите клавишу

ОК, чтобы сохранить новые настройки.

Чтобы отменить изменения в настройках, нажмите

клавишу Х и окно режима настроек закроется.

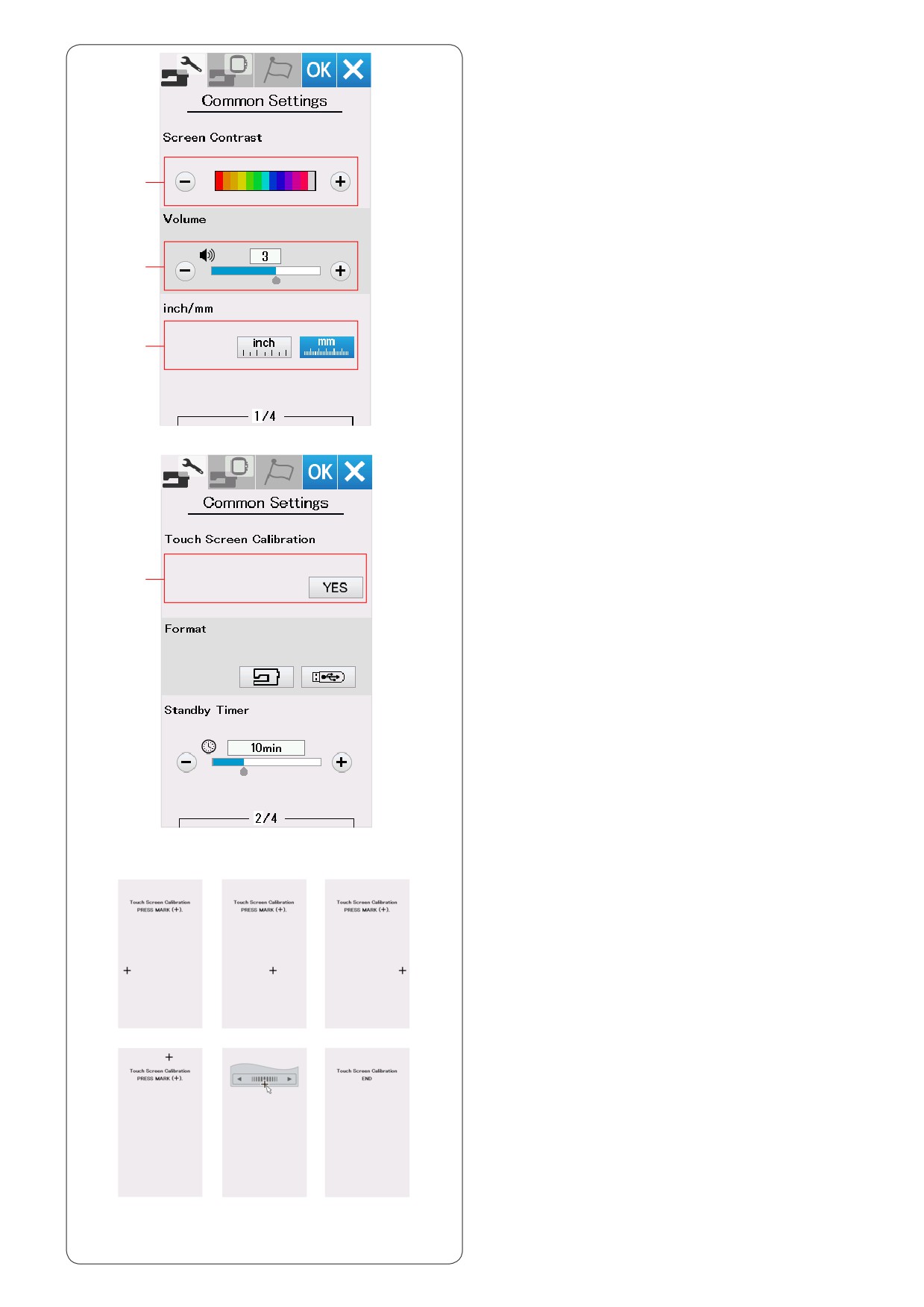

Режим общих установок

q Контраст экрана

Вы можете изменять контраст экрана нажимая

клавишу «+» или «-».

w Режим звука

Громкость звукового сигнала можно изменять,

нажимая на клавиши «+» или «-».

Чтобы отключить звук нажмите клавишу «-»

несколько раз пока звук не отключится.

e Установка дюйм/миллиметр

Вы можете установить единицы измерения в машине

либо в дюймах, либо в миллиметрах. Для этого

нажмите на клавишу с иконкой «inch» или «мм».

По умолчанию единицы измерения установлены

в миллиметрах.

Нажмите клавишу следующие страницы, чтобы

просмотреть следующие режимы меню.

r Калибровка сенсорного экрана

Вы можете делать калибровку ключевых позиций

сенсорного экрана, если чувствуете, что клавиша

сенсорного экрана реагирует не должным образом.

Нажмите клавишу «YES», чтобы открыть окно

калибровки.

Нажмите с помощью стилуса на символ «+», как

только символ появится.

Когда вы нажмете на последний символ, на экране

появится «КОНЕЦ» и окно калибровки закроется.

t Форматирование памяти

Если внутренняя память машины или USB флеш

не работает из-за повреждения банка памяти, вам

надо будет отформатировать память.

Чтобы отформатировать внутреннюю память

машины, нажмите клавишу с иконкой машина,

и появится сообщение о подтверждении действия.

Нажмите ОК, чтобы начать форматирование.

Чтобы отформатировать USB карты памяти,

нажмите клавишу с иконкой USB, и появится

сообщение о подтверждении действия. Нажмите ОК,

чтобы начать форматирование.

ПРЕДУПРЕЖДЕНИЕ:

Не отключайте питание и не вынимайте USB

флеш, пока предупреждающее сообщение

отображается на экране, иначе это может

привести к повреждению памяти.

y Режим ожидания

Освещение машины погаснет и машина войдет

в режим ожидания, если вы не используете машину

столько по времени, сколько установили на таймере.

Начав делать любую операцию, загорится подсветка

машины и экран. Таймер ожидания может быть

установлен от 1 до 30 минут.

Если вы не хотите, чтобы машина уходила в режим

ожидания, то нажмите и удерживайте клавишу «+»

до тех пор, пока не появится «OFF» в окне времени.

Нажмите клавишу следующей страницы, чтобы

просмотреть следующие режимы меню.

u Сенсор обрыва нити

Если вы хотите, чтобы машина работала без ниток,

отключите сенсор обрыва нити.

i Освещение машины

Лампы освещения машины могут быть включены или

отключены.

Нажмите клавишу ON, чтобы включить освещение

машины.

Нажмите клавишу OFF, чтобы выключить освещение

машины.

o Режим тишины

Если вы хотите, чтобы машина работала максимально

тихо, то включите этот режим, и звуковые сигналы

и максимальная скорость вышивки машины будут

установлены на минимум.

Установка режима тишины отменяет все

предыдущие установки для этих параметров.

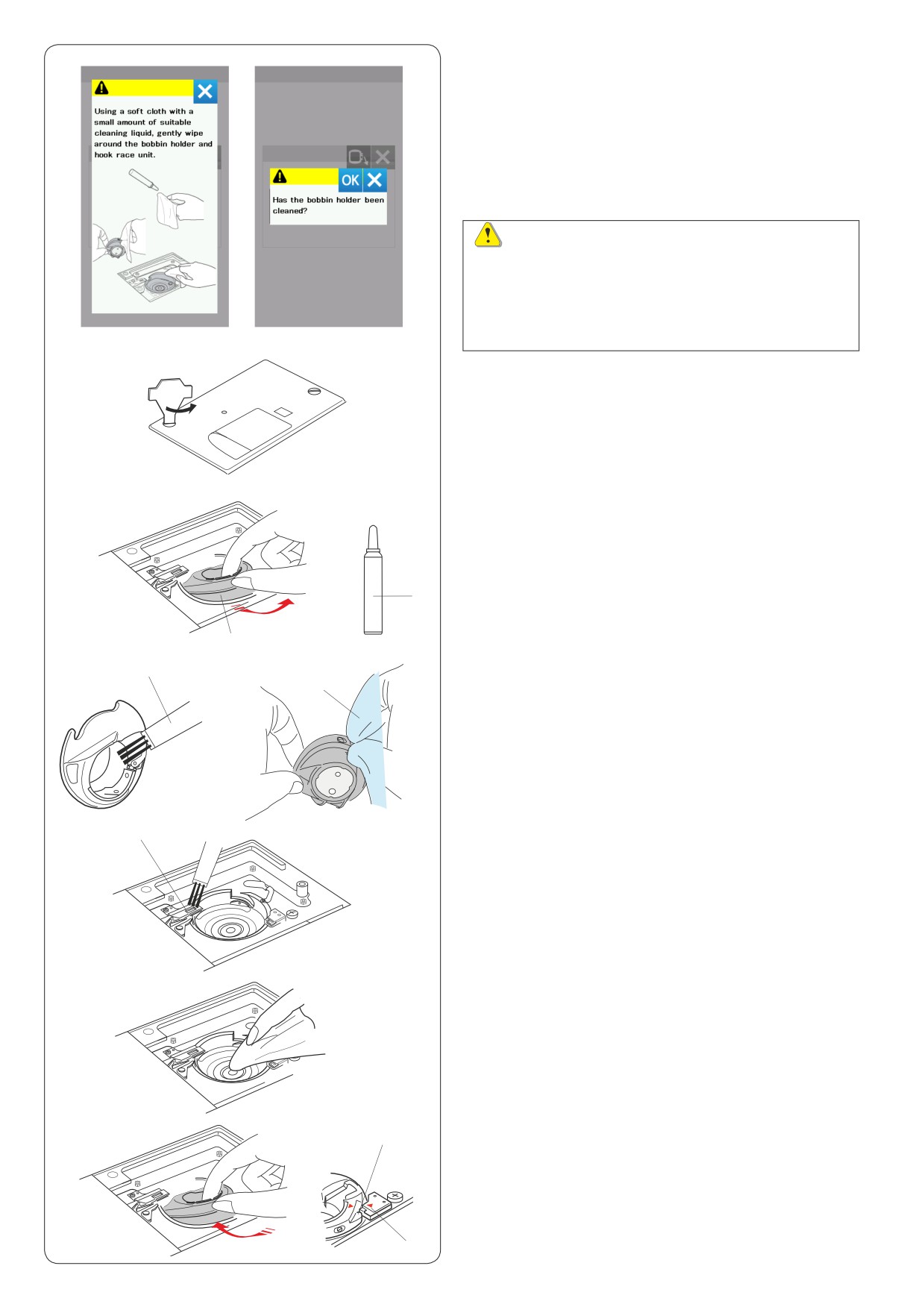

! Сообщение о чистке шпуледержателя

Предупреждающее сообщение о том, что надо

чистить шпуледержатель и челночное устройство,

будет появляться каждый раз через некоторое

время. Для этого подключите эту функцию.

Если вы не хотите, чтобы предупреждающее

сообщение появлялось, то не подключайте эту

функцию.

! Цвет фона

Вы можете выбрать цвет обоев фона экрана, нажав

на иконку с понравившимся вам цветом.

! Сброс всех настроек

Нажмите клавишу «YES», чтобы сбросить все

установленные параметры и вернуться к заводским

настройкам, за исключением языка.

ИЗМЕНЕНИЕ УСТАНОВОК РЕЖИМА

ВЫШИВАНИЯ

Режим настройки вышивки

Нажмите на вкладку режима настройки вышивки.

q Автоматическое натяжение нити

Уровень автоматического натяжения нити можно

регулировать клавишами «+» или «-». Увеличьте

натяжение, если используете одинаковые нитки для

шпульки и иглы.

w Предупреждение о низком уровне нитки

в шпульке

Отрегулируйте уровень выдачи сигнала о том,

что нитка в шпульке заканчивается с помощью

клавиш «+» или «-». Чтобы отключить эту функцию,

нажимайте клавишу «-» до тех пор, пока не появится

сообщение «OFF».

Нажмите клавишу следующие страницы, чтобы

просмотреть следующие режимы меню.

e Максимальная скорость вышивки

Максимальная скорость вышивки может быть

установлена от 400 до 860 стежков в минуту

с интервалом 100 стежков. Для установки,

нажимайте клавиши «+» или «-».

r Один стежок

Когда эта функция подключена, машина делает один

стежок и автоматически останавливается, так вы

можете достать шпульную нить до начала вышивки.

t Группирование последовательных цветов

Если импортированный дизайн содержит

последовательные сегменты одного цвета,

то при открытии файла или при переходе в

окно готовности к шитью, эти сегменты будут

автоматически сгруппированы в один цветовой

сегмент. Эта функция не доступна, когда

группируются встроенные дизайны.

Отключите эту функцию, если не хотите, чтобы

цветовые сегменты группировались вместе.

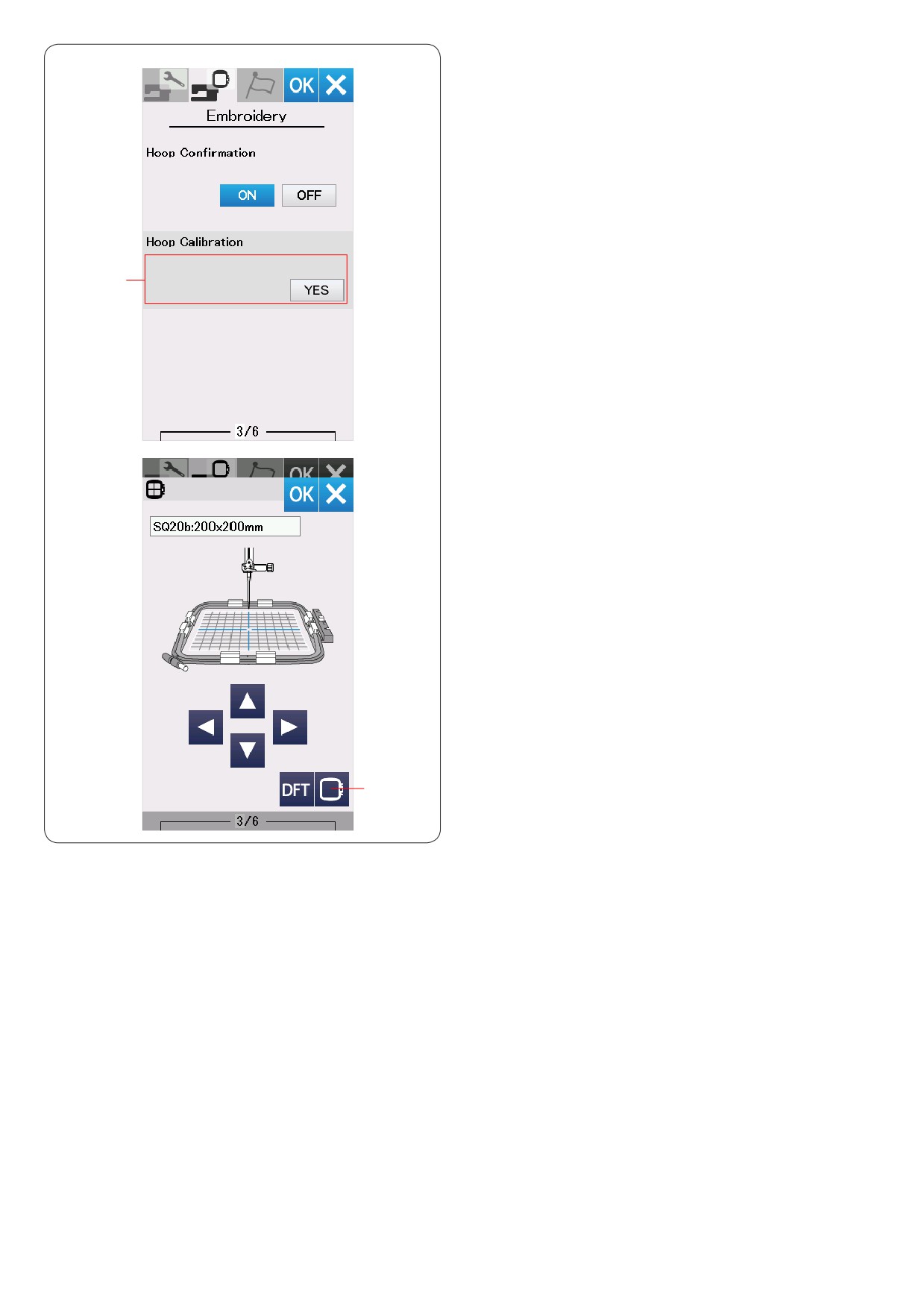

y Подтверждение пялец

Сообщение о подтверждении пялец будет появляться

каждый раз перед тем, как откроется окно

готовности к шитью. Однако вы можете отключить

эту функцию, нажав на клавишу OFF.

u Калибровка пялец

Вы можете сделать калибровку центрального

положения пялец.

Нажмите клавишу YES.

u -1 клавиша YES

u-1

Каретка передвинется в центральное положение.

Нажмите на клавишу выбор пялец и откроется окно

выбора пялец.

u -2 Клавиша выбора пялец

Выберите пяльцы и присоедините их к каретке.

Положите в пяльцы шаблон.

Отрегулируйте положение пялец с помощью клавиш

так, чтобы игла располагалась точно над отверстием

в шаблоне и нажмите клавишу ОК.

Нажмите клавишу следующей страницы, чтобы

просмотреть следующие режимы меню.

u-2

Обрезка нити

i Простая установка

Когда подключена эта функция, то машина обрезает

нитки, если нить перехода 3 мм и больше или

машина останавливается. Чтобы сменить нить на

другой цвет.

Нажмите клавишу ОК, чтобы подтвердить эту

установку.

o Расширенные настройки

Когда эта функция подключена, вы можете сами

регулировать обрезку нитей перехода !, обрезку

при смене нити и в конце вышивки !, установка

индивидуальной команды обрезки !.

Нажмите клавишу ОК, чтобы подтвердить

расширенные настройки.

Существует 3 функции обрезки нити для вышивки.

! Регулировка длины обрезки нитей перехода

Если эта функция подключена, машина обрезает

нити перехода, при условии, что длина нити

перехода равна или больше чем установленное

значение.

! Обрезка нити в конце шитья/при смене

цвета нити

Если эта функция подключена, то машина

автоматически обрезает нить в конце шитья или

когда вы меняете цвет нити.

! Команда обрезки

Если эта функция включена, то машина

обрезает нити по коду обрезки, при условии, что

импортируемый файл содержит команду обрезки.

! Выбор ниток

Можно выбрать 9 типов ниток для вышивания.

Нажмите на клавишу с нужным вам типом ниток.

Код цвета нитки выбранного вами бренда будет

показан в списке цветов вместе с названием цвета.

Если вы пользуетесь импортированным дизайном,

!-1

содержащим правильные сведения о нитках,

нажмите клавишу сохранения оригинального цвета,

чтобы сохранить эту информацию.

! -1 Клавиша сохранения оригинального цвета

! Включение / Отключение линий разметки

Используйте эту опцию, чтобы в окне

редактирования появилась сетка. Размер ячеек

может меняться с 10 мм до 30 мм с помощью клавиш

«+» и «-», когда данная опция включена. Чтобы

разметка исчезла, отключите опцию.

! Режим Повтора

Когда Режим Повтора включен, вы можете вернуться

к последнему дизайну, с которым вы работали

перед отключением машины от сети питания.

При последующем включении машины откроется

окно подтверждения. Нажмите клавишу ОК чтобы

продолжить работу с последним сохранённым

дизайном.

После установки необходимых для вашего проекта

параметров, снова нажмите клавишу ОК, чтобы

ввести их в действие.

Если вы хотите выйти из режима установок, не внося

изменений, нажмите клавишу X.

Режим выбора языка

Выберите нужный язык из предложенного списка

и нажмите клавишу ОК.

Сенсорный экран будет показывать сообщения

на выбранном языке.

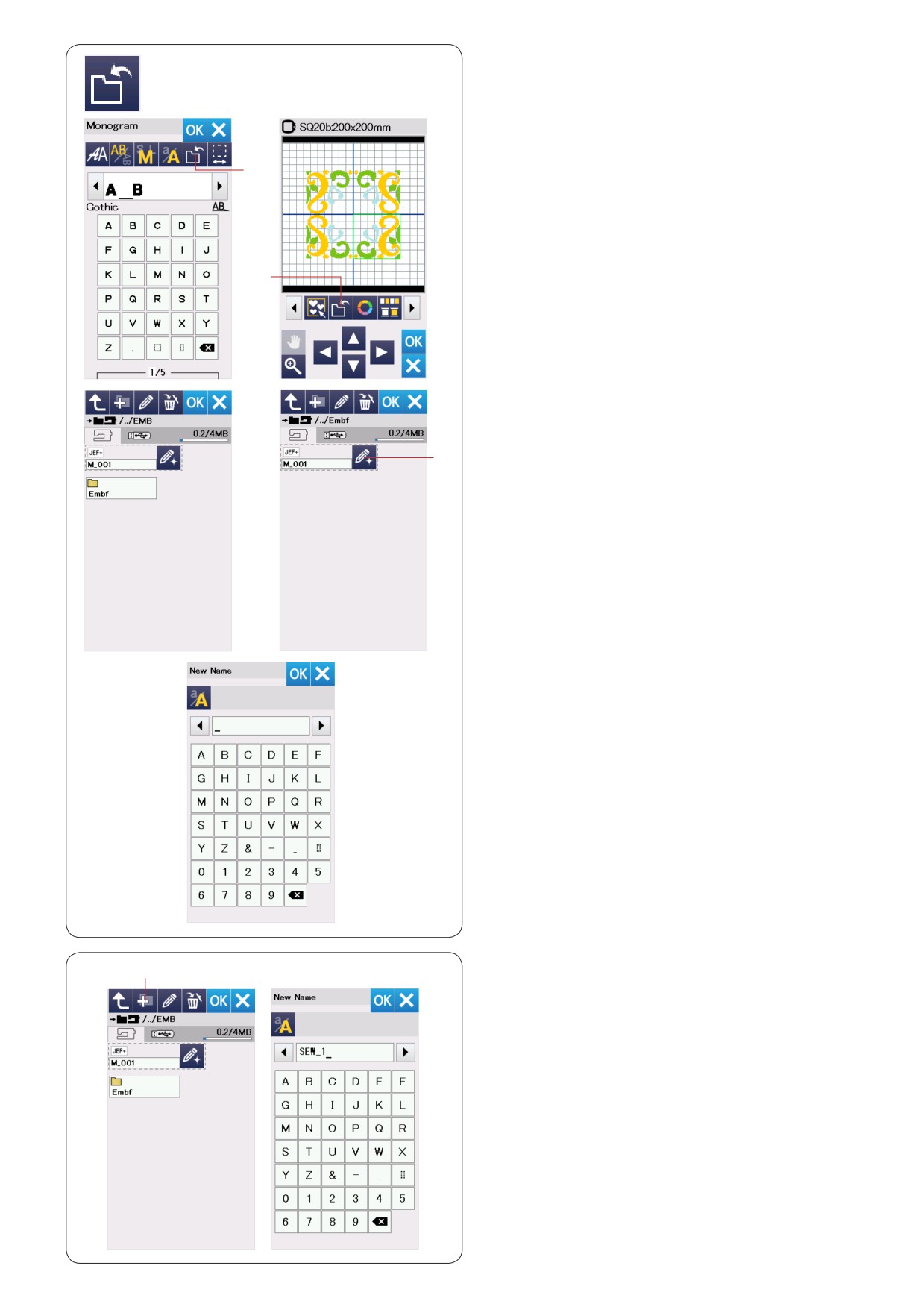

Сохранение и открытие файла

Вы можете сохранить оригинальный вышивальный

дизайн как файл во встроенной памяти машины или

на внешнем USB носителе памяти.

Нажмите клавишу сохранения файла, чтобы открыть

окно сохранения файла.

q Клавиша сохранения файла.

На экране отобразится папка Embf .

Чтобы выбрать папку, нажмите на иконку с папкой.

Имя файлу присваивается автоматически

в последовательном порядке, начиная с М_001…

Чтобы присвоить файлу какое-то конкретное имя,

нажмите на клавишу переименования.

w Клавиша переименования

Откроется окно клавиатуры.

Введите новое имя и нажмите клавишу ОК.

Файл сохраниться под новым именем.

При попытке сохранить файл с уже существующим

именем, появится подтверждающее сообщение.

Нажмите клавишу ОК, чтобы перезаписать

существующий файл, или нажмите клавишу Х, если

не хотите перезаписывать файл.

Создание новой папки

Нажмите на клавишу новой папки - откроется окно

клавиатуры.

q Клавиша новой папки

Введите имя папки и нажмите клавишу ОК.

Новая папка будет создана под этим именем.

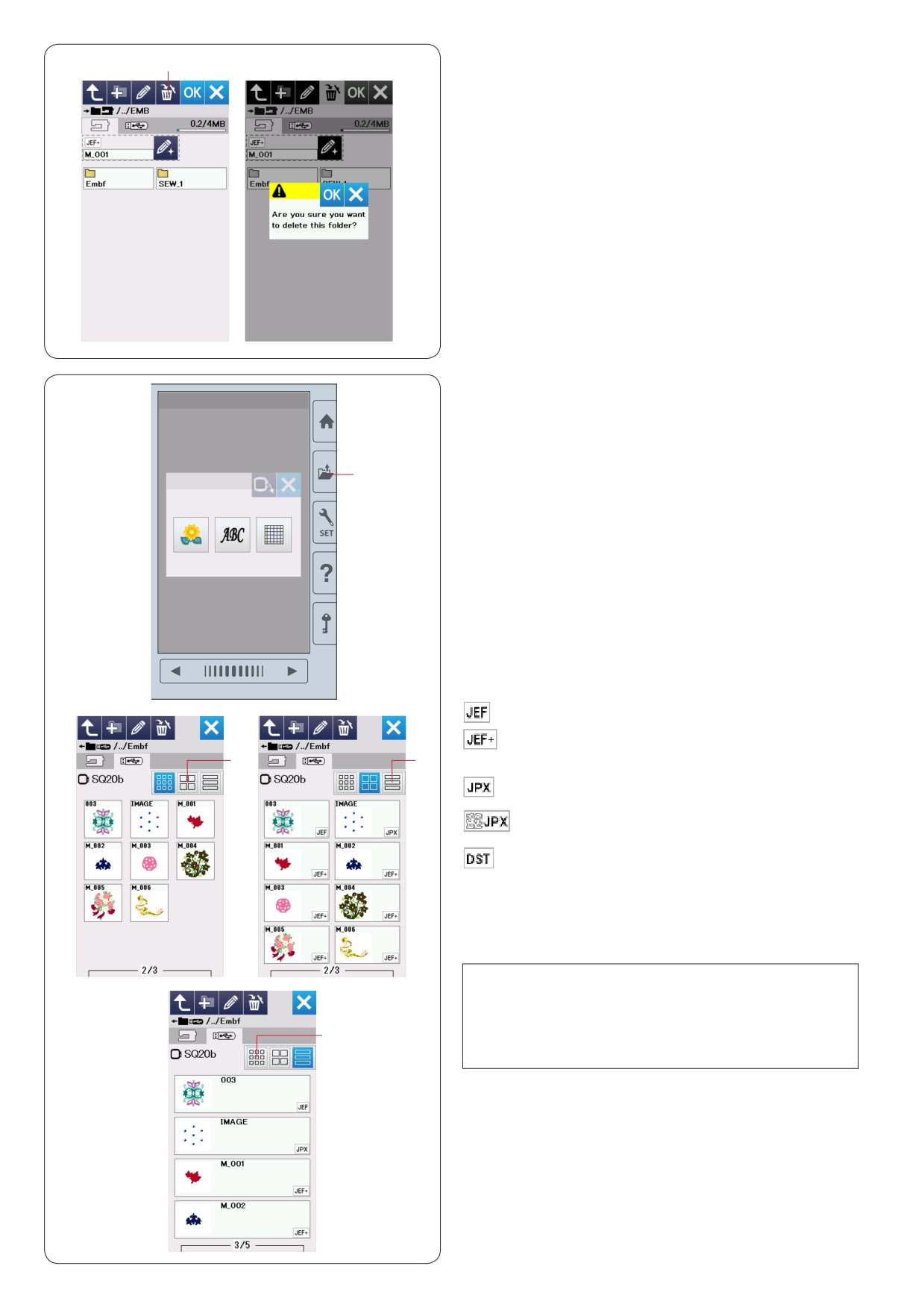

Удаление файла или папки

Нажмите клавишу удаления и выберите файл или

папку для удаления.

Появится сообщение подтверждения.

Нажмите клавишу ОК, чтобы удалить файл или

папку

q Клавиша удаления

Открытие файла

Чтобы открыть сохраненный файл, нажмите клавишу

открытия файла - откроется окно открытия файла.

q Клавиша открытия файла

Выберите месторасположение папки - внутренняя

память машины или USB карта памяти.

Откройте папку, содержащую файл, нажав на иконку

с папкой.

Отобразится список с файлами в данной папке.

Чтобы открыть файл, нажмите на иконку с ним.

Чтобы отобразить свойства файла, нажмите

клавишу «большая иконка» или клавишу «формат

файла»

w Клавиша «большая иконка»

e Клавиша «формат файла»

Существует 6 возможных вышивальных форматов:

: *.JEF (вышивальный формат JANOME)

: *.JEF+ (редактируемый вышивальный

формат JANOME)

: *.JPX (*.JEF+ c фоном растрового изображения)

: *.JPX (вышивальный формат Acufil)

: *.DST (вышивальный формат Tajima)

Чтобы скрыть информацию о формате, нажмите

клавишу маленькой иконки.

r Клавиша маленькой иконки

ПРИМЕЧАНИЕ:

Tajima (*.DST) формат не содержит информацию

о цвете ниток. Цвета ниток Janome

прописываются автоматически, при открытии

файла.

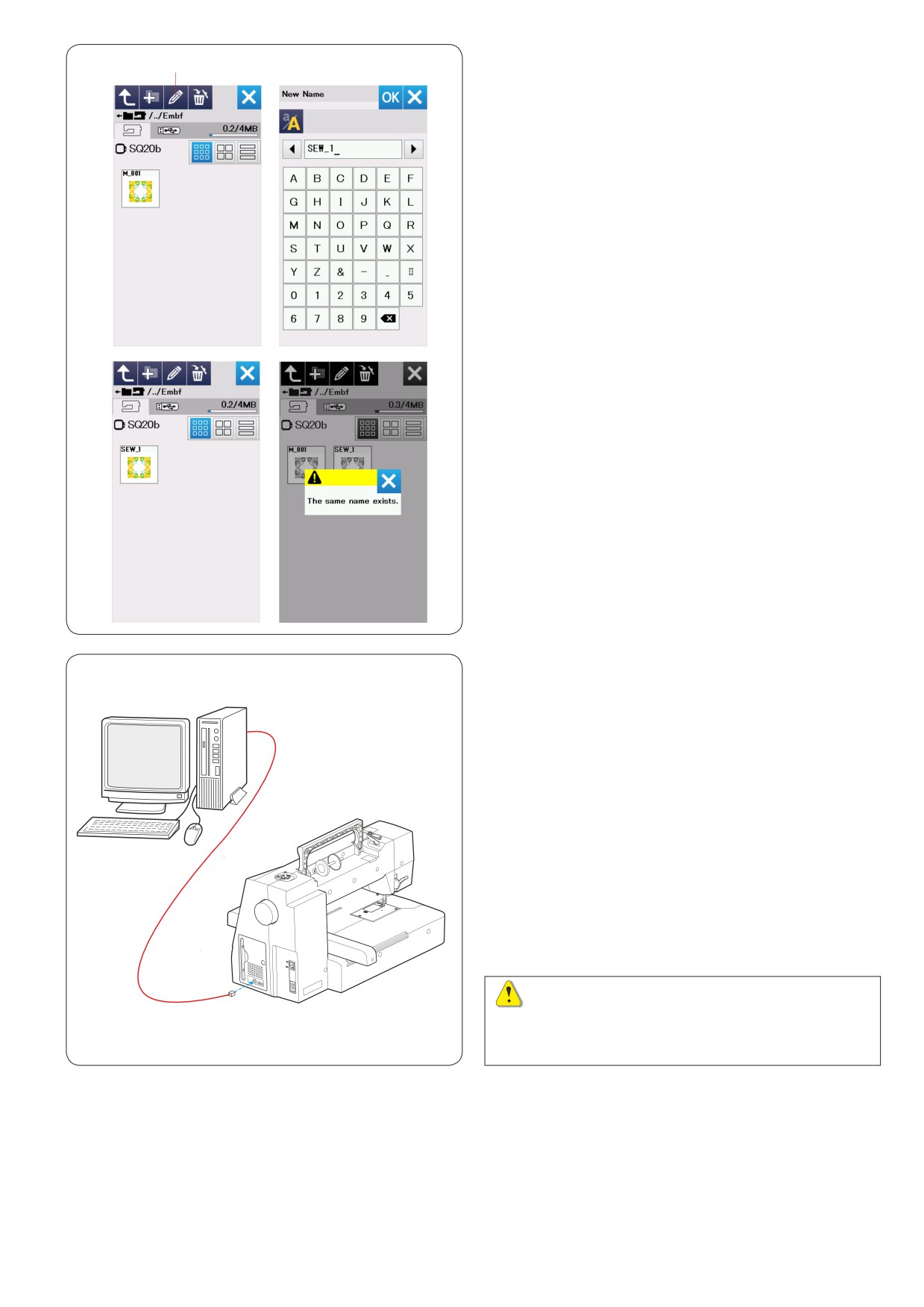

Смена имени файла или папки

Нажмите клавишу переименования и выберите файл

или папку, которые хотите переименовать.

Окно с клавиатурой откроется.

Введите новое имя и нажмите клавишу ОК.

Имя файла или папки изменится.

q Клавиша переименования.

Если вы ввели имя, которое уже существует,

то появится сообщение «такое имя уже существует».

Нажмите клавишу Х и введите другое имя.

Прямое подключение к компьютеру

МС500Е можно подключить к ПК при помощи

кабеля USB, который входит в набор стандартных

аксессуаров.

Вам необходимо инсталлировать USB драйвер и

Embroidery Editor для МС500Е на компьютер.

USB драйвер и Embroidery Editor для МС500Е

можно найти на Embroidery Editor CD-ROM в наборе

стандартных аксессуаров.

Включите МС500Е и ПК, вставьте шнур в ПК в

разъём USB тип «А».

Вставьте шнур в разъём типа «В» в МС500Е.

Вы можете передавать оригинальные вышивальные

дизайны напрямую в МС500Е.

Для получения большей информации нажмите на

экранную справку Embroidery Editor.

ПРЕДУПРЕЖДЕНИЕ:

Не отключайте питание машины, не вытаскивайте

карты памяти и ключ USB, пока на экране горит

предупреждающая надпись.

УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Чистка челночного устройства

Чистите область челнока не реже одного раза

в месяц. Когда включена функция сообщения

о чистке шпуледержателя и челночного устройства,

то сообщение будет появляться, когда подойдет

нужное время (подробнее на странице 50).

ПРЕДУПРЕЖДЕНИЕ:

Убедитесь в том, что питание машины отключено,

до того, как вы начнете чистить челночное

устройство.

Не разбирайте машину каким-либо иным образом,

кроме того, что приведен в этом разделе.

Выключите питание машины и выньте вилку

из розетки.

Снимите игольную пластину, отвернув винты

с помощью отвертки.

Снимите иглу и лапку.

Извлеките шпульку и шпуледержатель.

q Шпуледержатель

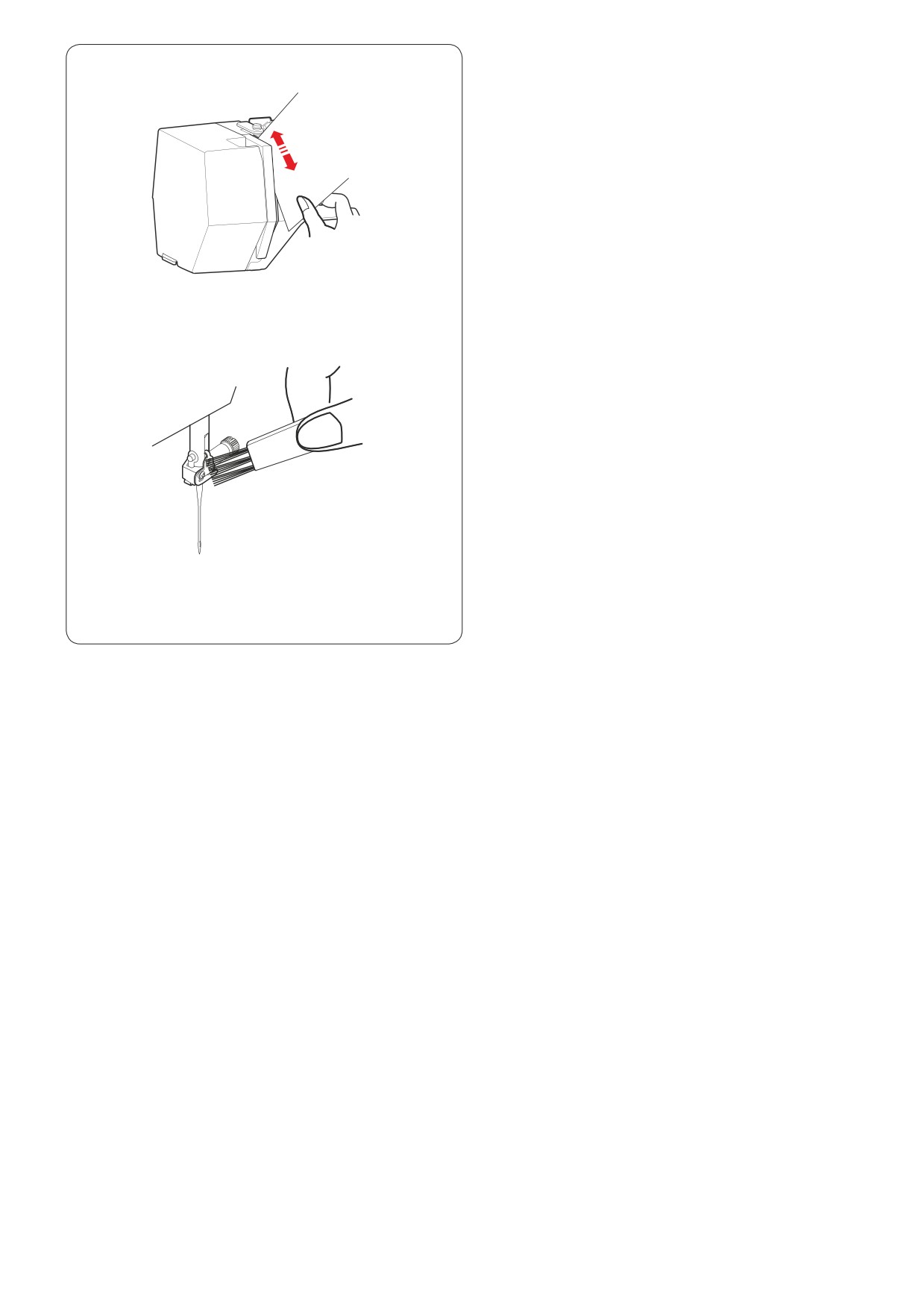

Очистите шпуледержатель с помощью щеточки.

Нанесите несколько капель очистителя

для шпуледержателя (входит в комплект

стандартных аксессуаров) на мягкую ткань

и протрите шпуледержатель изнутри и снаружи.

w Щеточка

e Очиститель для шпуледержателя

r Мягкая ткань

Очистите механизм автоматической обрезки ниток

с помощью щеточки.

t Механизм автоматической обрезки ниток

Очистите внутреннюю часть челночного устройства

с помощью мягкой ткани.

Вставьте шпуледержатель так, чтобы выступ встал

рядом со стопором в челночном устройстве.

Вставьте шпульку.

y Выступ

u Стопор

Установите игольную пластину, лапку и иголку.

Смазка машины

ПРЕДУПРЕЖДЕНИЕ:

Верните каретку в исходное положение

(подробнее на странице 31), и отключите питание

машины до начала смазки машины.

Подождите, пока мотор остынет.

Не разбирайте машину каким-либо иным образом,

кроме того, что приведен в этом разделе.

Не смазывайте другие части машины, кроме тех,

что приведены в этом разделе.

ПРИМЕЧАНИЕ:

Если вы используете машину каждый день,

смазывайте машину не реже, чем один раз

в месяц. Используйте качественное машинное

масло. Одной или двух капель масла достаточно

для смазки. Удалите излишки масла, иначе может

остаться пятно на ткани.

Если машина не эксплуатировалась длительное

время, смажьте ее перед работой.

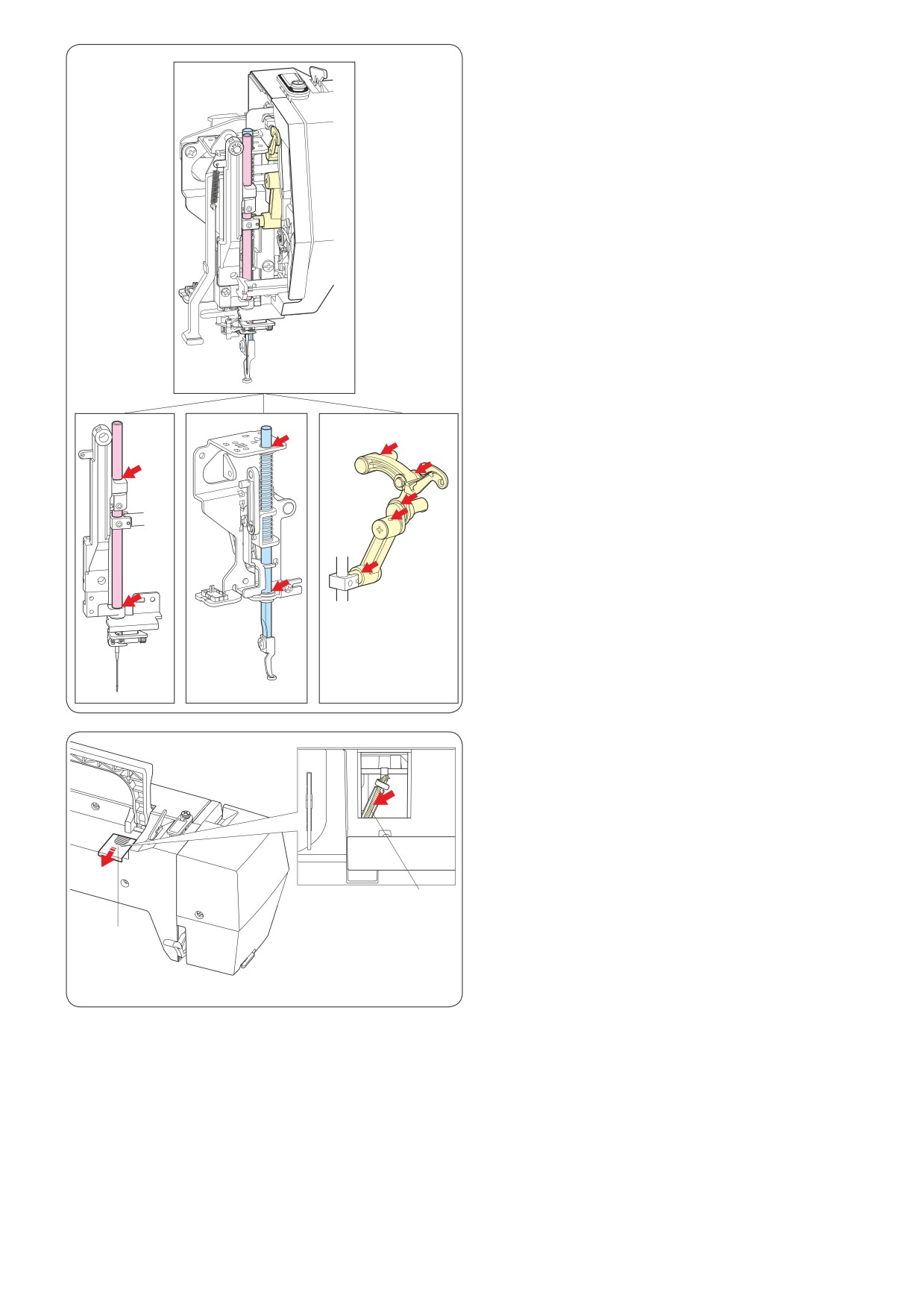

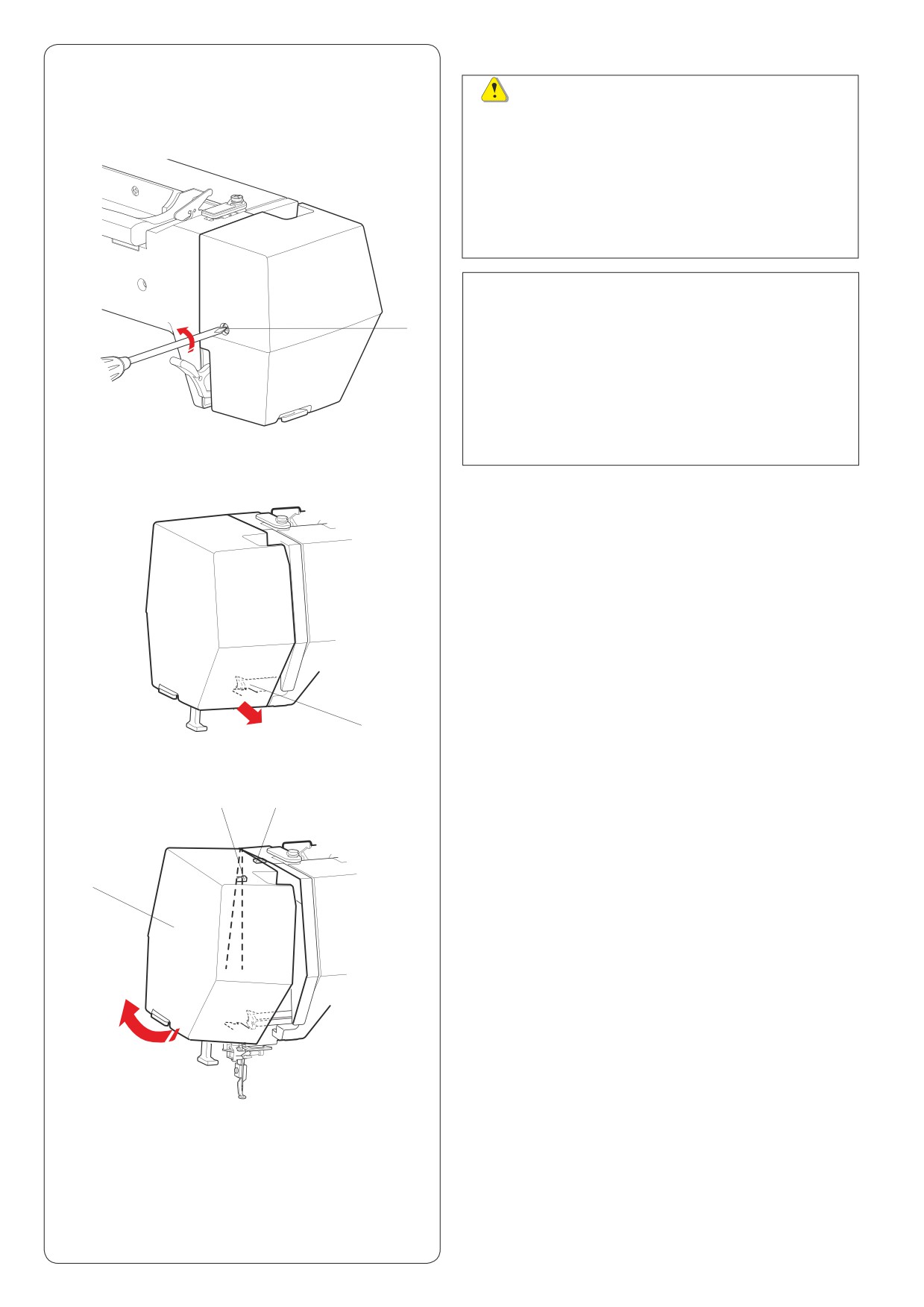

Смазка игловодителя, лапкодержателя

и нитепритягивателя.

z Удалите установочный винт q.

q Установочный винт

x Потяните лицевую панель и отцепите передний

крючок.

w Передний крючок

c Наклоните лицевую панель в направлении

стрелки, чтобы отцепить задний крючок.

Снимите лицевую панель.

e Лицевая панель

r Задний крючок

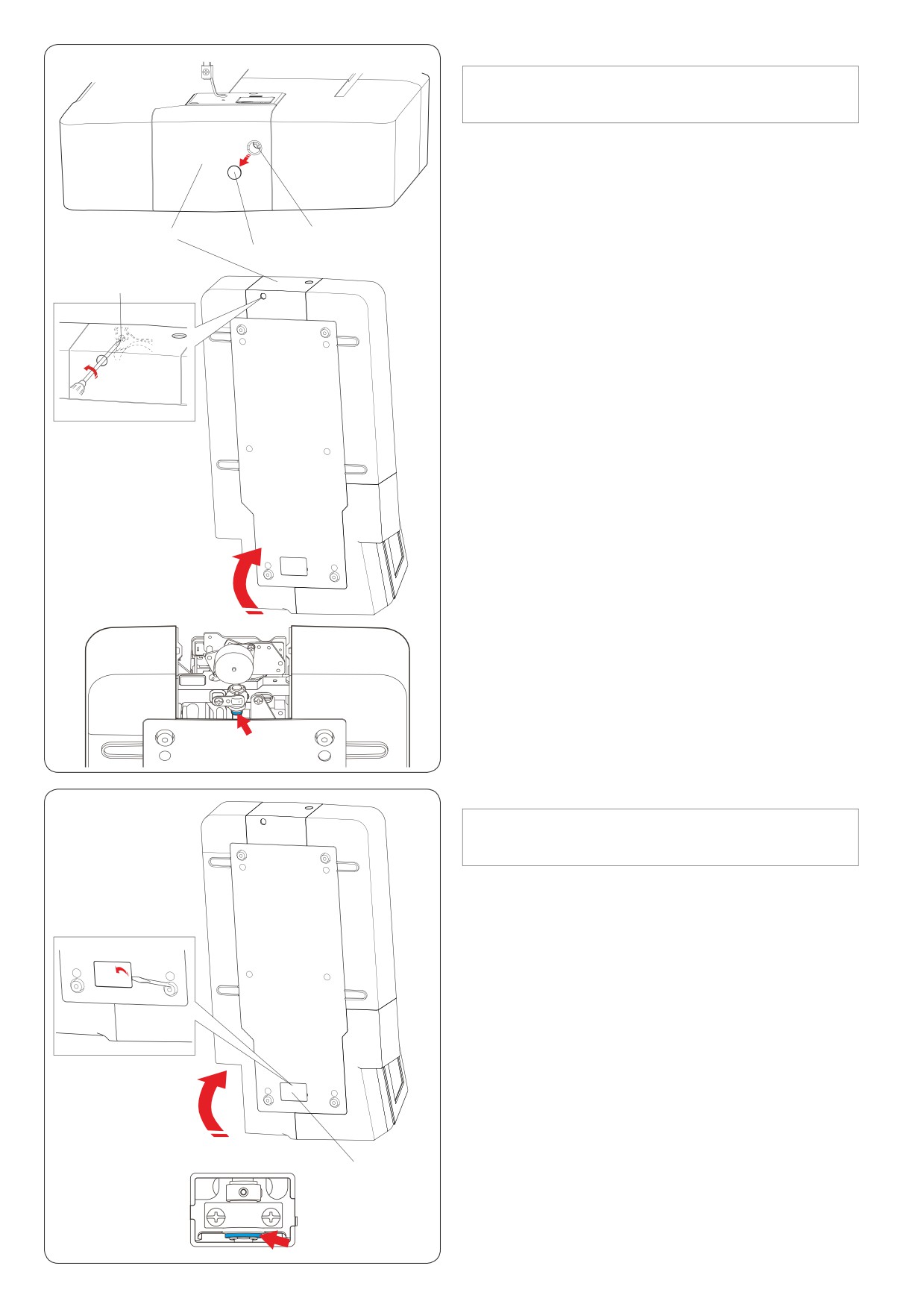

Смазка нижнего вала (передняя часть)

ПРИМЕЧАНИЕ:

Будьте осторожны, когда поднимает машину,

следите, чтобы не повредить другие части машины.

Снимите заглушку q и отверните установочный винт

А w с помощью отвертки.

Поднимите и поставьте машину так, чтобы сторона

с маховым колесом оказалась внизу.

Вставьте отвертку через отверстие в дне крышки.

Отверните установочный винт В e.

Снимите крышку обрезки нити r.

q Заглушка

w Установочный винт А

e Установочный винт В

r Крышка обрезки нити

Смажьте места (фетр) указанные стрелкой

на иллюстрации.

Смазка нижнего вала (задняя часть)

ПРИМЕЧАНИЕ:

Будьте осторожны, когда поднимает машину,

следите, чтобы не повредить другие части машины.

Поднимите и поставьте машину так, чтобы сторона

с маховым колесом оказалась внизу.

Снимите крышку q с задней части машины

с помощью отвертки.

q Крышка

Смажьте места (фетр) указанные стрелкой

на иллюстрации.

Устранение неисправностей

Неисправность

Вероятная причина

Примечание

Машина работает

1. Нить попала в челночный механизм

См. стр. 58.

шумно

Рвется верхняя

1.Верхняя нить неверно заправлена.

См. стр. 11.

нить

2.Натяжение верхней нити слишком большое.

См. стр. 51.

3.Погнута или затуплена игла.

См. стр. 13.

4.Неправильно установлена игла.

См. стр. 13.

5.Верхняя нить не попала в нитедержатель при начале вышивки.

См. стр. 20.

Рвется нижняя

1.Нижняя нить неверно заправлена в шпуледержателе.

См. стр. 10.

нить

2.Засорился шпульный колпачок.

См. стр. 58.

3.Повреждена шпулька, затруднено ее вращение.

Смените шпульку

Ломается игла

1.Игла неверно установлена.

См. стр. 13.

2.Погнута или затуплена игла.

См. стр. 13.

3. Игла плохо закреплена винтом.

См. стр. 13.


1.Не отрегулирован контраст дисплея.

См. стр. 49.

на экране

нечеткое

Пропускаются

1.Неверно установлена игла.

См. стр. 13.

стежки

2.Игла затуплена или погнута.

См. стр. 13.

3.Игольная нить заправлена неправильно.

См. стр. 11.

4.Используется некачественная игла (ржавая, ушко с заусенцем).

Смените иглу

5.Пяльцы неправильно установлены.

См. стр. 19.

6.Ткань не туго натянута в пяльцах.

См. стр. 18.

7. Не используется стабилизатор в пяльцах.

См. стр. 17.

8.Нитка убегает из ушка иглы, слишком короткая после

См. стр. 11.

автоматической обрезки.

Машина

1.Нить застряла в челночном отсеке.

См. стр. 58.

не работает

2.К машине не подключено питание.

См. стр. 6.

Необычный

1.Что-то попало между кареткой и машиной.

Уберите объект

шум при работе

машины

Вышитые дизайны

1.Ткань не туго натянута на пяльцах.

См. стр. 18.

искривлены

2.Вышивальные пяльцы не зафиксированы надежно

См. стр. 19.

3.Каретка во что-то упирается во время работы

Не кладите любые

предметы вокруг

машины

4.Во время вышивания ткань держали или тянули.

Перезаправьте ткань

5.Не используется стабилизатор.

См. стр. 17

Функциональные

1.Неверно отрегулированы положения клавиш.

См. стр. 49.

клавиши

2.Контрольная плата неправильно работает.

Обратитесь

не работают

в сервисный центр

или магазин

3.Шпиндель намотки шпульки в положении намотки.

См. стр. 9.

USB носитель

1.USB ключ неправильно вставлен в машину.

Вставьте USB ключ

памяти

правильно

не работает

2.USB ключ неисправен.

Поменяйте или

отформатируйте USB

ключ

Считается нормой, когда слышится звук слабого гула изнутри мотора.

Сенсорный экран и функциональные кнопки могут нагреваться после нескольких часов непрерывной

работы.

Изделие

Швейная машина / вышивальная машина

Торговая марка

JANOME

Модель

Memory Craft 500E

Производство

Джаноме Тайвань Ко., ЛТД, No. 101,

Джифунг Рд., Вуфунг, Тайчунг, Тайвань

Страна происхождения

Тайвань

Напряжение питания, мощность

220-240V ~ 50-60Hz 85W

Класс электробезопасности

2 класс электробезопасности бытовых приборов

Сертификат соответствия

Номер сертификата

ТС RU C-JP.ГП86.В.00257

Срок гарантии

1 год

Срок службы

5 лет

Дата производства

Серийный номер включает следующую информацию:

1-я цифра - последняя цифра года производства

(например 5 - 2015 год)

2-я цифра - месяц выпуска:

1 - с января по март

2 - с апреля по июнь

3 - с июля по сентябрь

4 - с октября по декабрь

Остальные цифры - общая информация производителя

Что делать в случае поломки

Пожалуйста, прекратите использование продукции

и обратитесь в сервисный центр

По окончании срока эксплуатации

Данное оборудование необходимо подвергнуть

безопасной утилизации согласно законодательству.

При возникновении вопросов обратитесь к продавцу,

у которого вы покупали машину

Представительство по ремонту и претензиям

Просьба обращаться за информацией по месту

приобретения товара

Импортер

Cм. информацию на упаковке

Janome MemoryCraft 500E Вышивальная машина. Руководство по эксплуатации - часть 2
