EATON
Электротехническая продукция | Обзорный каталог 2021/2022
225
224
Система xEnergy
Система xEnergy
12
12
Распределительные щиты
Распределительные щиты

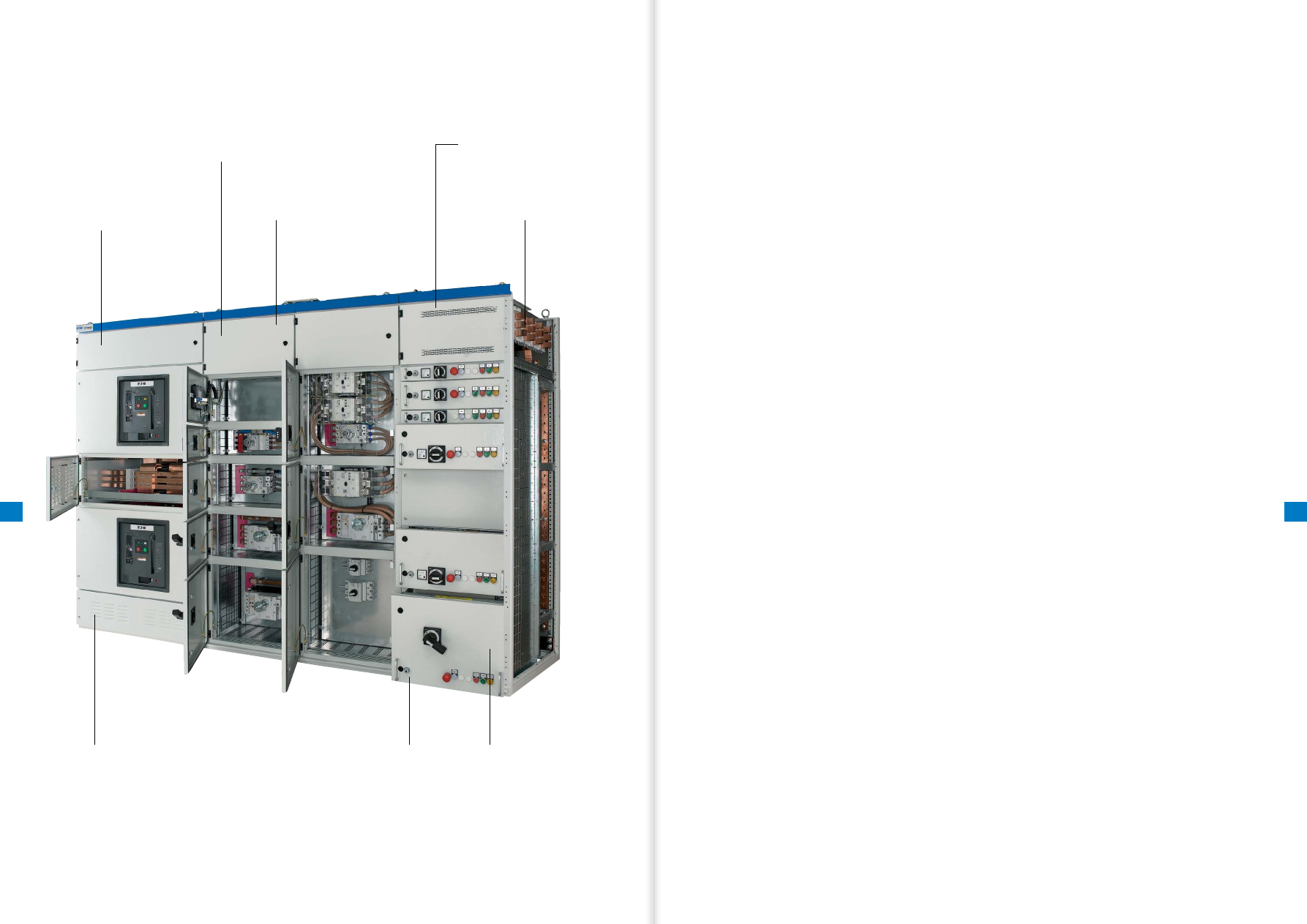

Система xEnergy
Ключевые преимущества
Класс защиты от внешних механических
воздействий
iK10
(антивандальный)
Номинальный
выдерживаемый пиковый
ток шины im,
до 220 кa
Степень секционирования
до 4B
Материал поверхности: гальваническое
цинкование, порошковое покрытие
Степень защиты
iP31,
iP42, iP55
Толщина листа 2 мм
(двери и рама)
Номинальный ток шин
до
7100 А
Толщина листа 1,5 мм (боковые и
верхние панели)
Исполнение с выкатными
модулями
Протестированное решение

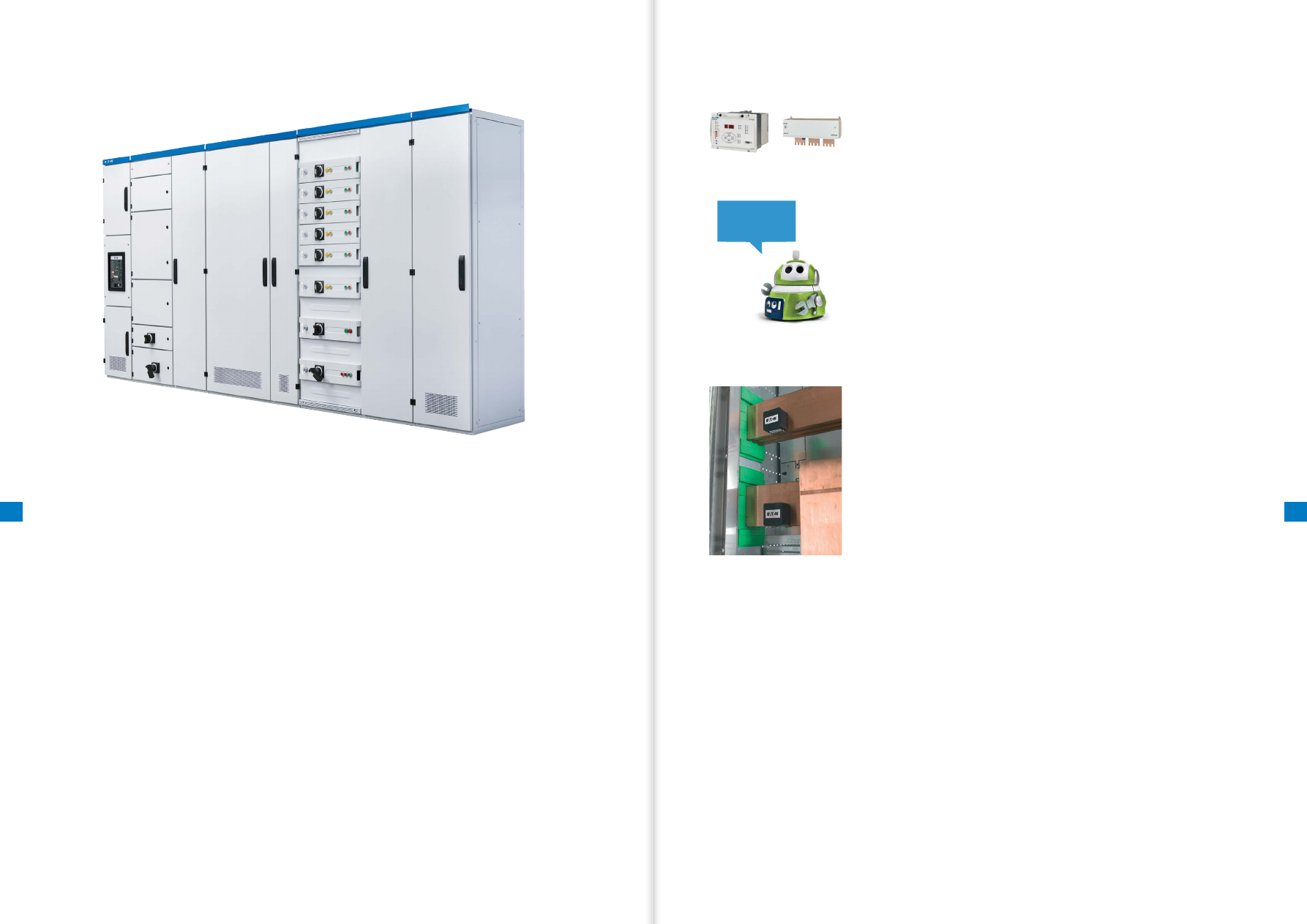

Основные особенности шкафной системы xEnergy
:
• Безопасность
• Надежность
• Экономическая эффективность
• Гибкость в конфигурации решений
• Гибкость в модернизации системы

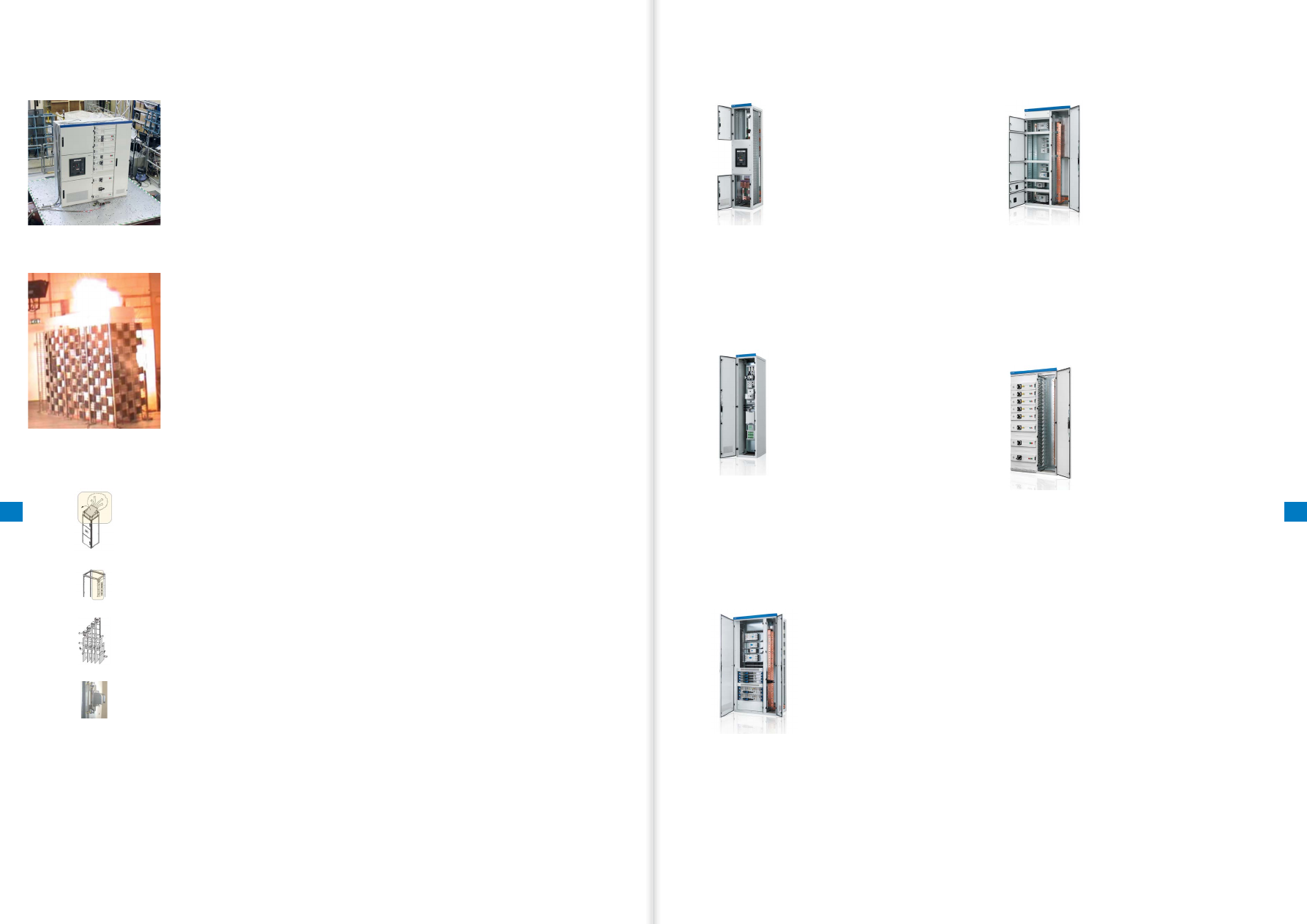

В соответствии со стандартом МЭК 61439 все
возможные варианты решений на шкафной системе
xEnergy прошли проверки в назависимой европейской
лаборатории:
1. Прочность материалов и частей.
2. Степень защиты оболочек
3. Воздушные зазоры и расстояния утечки
4. Защита от поражения электрическим током и
непрерывность защитных цепей
5. Установка коммутационных устройств и
комплектующих элементов
6. Внутренние электрические цепи и соединения
7. Зажимы для внешних проводников
8. Электроизоляционные свойства
9. Проверка превышения температуры
10. Устойчивость к токам короткого замыкания
11. Электромагнитная совместимость
12. Работоспособность механических частей
Проектирование шкафов
Проектирование производится с помощью специального
программноего обеспечения Eaton
xEnergy Configurator
,
что позволяет получить внешние виды шкафов,
детальную спецификацию как оборудования Eaton, так и
необходимое количество медной шины для ошиновки
НКУ, а также детальные монтажные инструкции по
сборке готового НКУ (как сборочные чертежи для
каркаса шкафов, так и очень подробные инструкции по
ошиновке), что гарантирует соответствие типовым
испытаниям.
Технические характеристики системы
Номинальный ток: до 7100 A (при расположении шинной
системы сверху в НКУ); до 5550 A (при расположении
шинной системы по задней стенке НКУ)
Напряжение: 0,4 кВ, 0,69 кВ
Степень защиты: IP31, IP42 или IP55
Степень секционирования: от 1 до 4В
Сейсмостойкость: 9 баллов по шкале MSK64
Температура окружающей среды: °C, от -5 до +40, +35
(среднее значение 24 ч)
Относительная влажность воздуха: % 50 при 40°C
Класс защиты от внешних механических воздействий:
IK10
Номинальное напряжение изоляции: Ui, В 1000
Импульсное напряжение изоляции: Uimp, кВ 8
Номинальная частота: Гц 40-60
Номинальный выдерживаемый ток короткого замыкания:
Icw, кA до 100 (1 с)
Номинальный выдерживаемый пиковый ток шины: Im, кA
до 220
Толщина листов, мм: дверь и рама = 2, задние, боковые и
верхние панели = 1,5
Металлические поверхности: гальваническое
цинкование, порошковое покрытие
