168







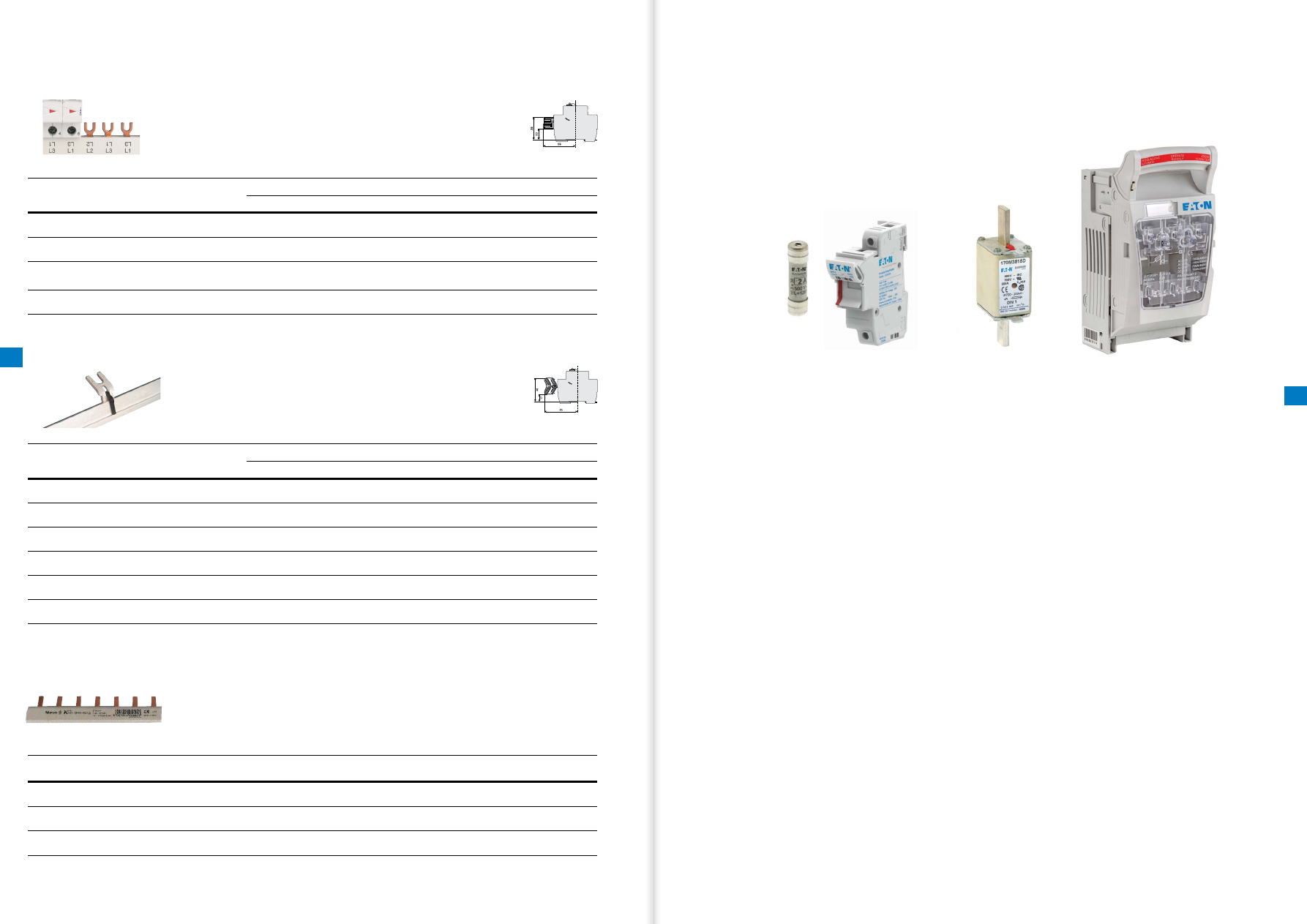

Соединительные системы

8

Модульное оборудование

Соединительные шины Z-GV

Универсальная соединительная система ZV

Соединительные шины Z-SV

•  Номинальный ток 50 A и 80 A
•  Для приборов серии xPole
•  Шинная система свободной конфигурации

•  Длина 13 модулей
•  Номинальный ток 50 А
•  Торцевая заглушка в комплекте

Описание

Номинальный ток

63 А

80 А

Соединительная шина 1P

Z-GV-10/1P-1TE

270339

Z-GV-16/1P-1TE

271061

Соединительная шинаа 1P+N

-

Z-GV-16/1P+N-2TE

271063

Соединительная шина 3P

Z-GV-10/3P-3TE

271060

Z-GV-16/3P-3TE

271064

Торцевая заглушка 2+3P

BB-EC/2+3P

120805

BB-EC/2+3P

120805

Описание

Номинальный ток

50 А

80 А

Соединительный уголок L1, N

ZV-L1/N-10

263941

ZV-L1/N-80a-10

263950

Соединительный уголок L2, L3

ZV-L2/L3-10

263944

ZV-L2/L3-80a-10

263953

Соединительный уголок N (0.5 TE)

ZV-N-05TE-10

263947

-

Сборная шина 1 м

ZV-SS

263956

ZV-SS-80a

263957

Защитный профиль 1 м

ZV-aDP

263958

-

Торцевая заглушка

ZV-aEK

263959

-

•  Сечение 10 мм

2

, 16 мм

2



•  Для приборов серии xPole
•  Поставляются без торцевых заглушек
•  Длина 1 м

Количество полюсов

Наименование

Артикул

1

Z-SV-10/1P-1TE/13

264916

2

Z-SV-10/2P-2TE/13

264922

3

Z-SV-10/3P-3TE/13

264924

Плавкие вставки и держатели

Компания Eaton поставляет более 41000 типов предохранителей,

представляя решения по защите электрических сетей для различных

областей применения: жилищного комплекса, промышленности,

нефтегазового сектора, горнодобывающей промышленности,

области телекоммуникаций, сетевого оборудования, электроники и

автомобилестроения. Предохранители серии Bussmann подходят для

применения во всем мире, соответствуют международным требованиям и

стандартам.

Цилиндрические плавкие вставки и держатели

170

Плавкие вставки и держатели D0

172

Плавкие вставки и держатели NH

173

Плавкие вставки и держатели DIN 43 653

175

Плавкие вставки для цепей среднего напряжения

176



9

Вернуться к оглавлению

www.eaton.ru/bussmann

EATON

  Электротехническая продукция | Обзорный каталог 2021/2022



171

170







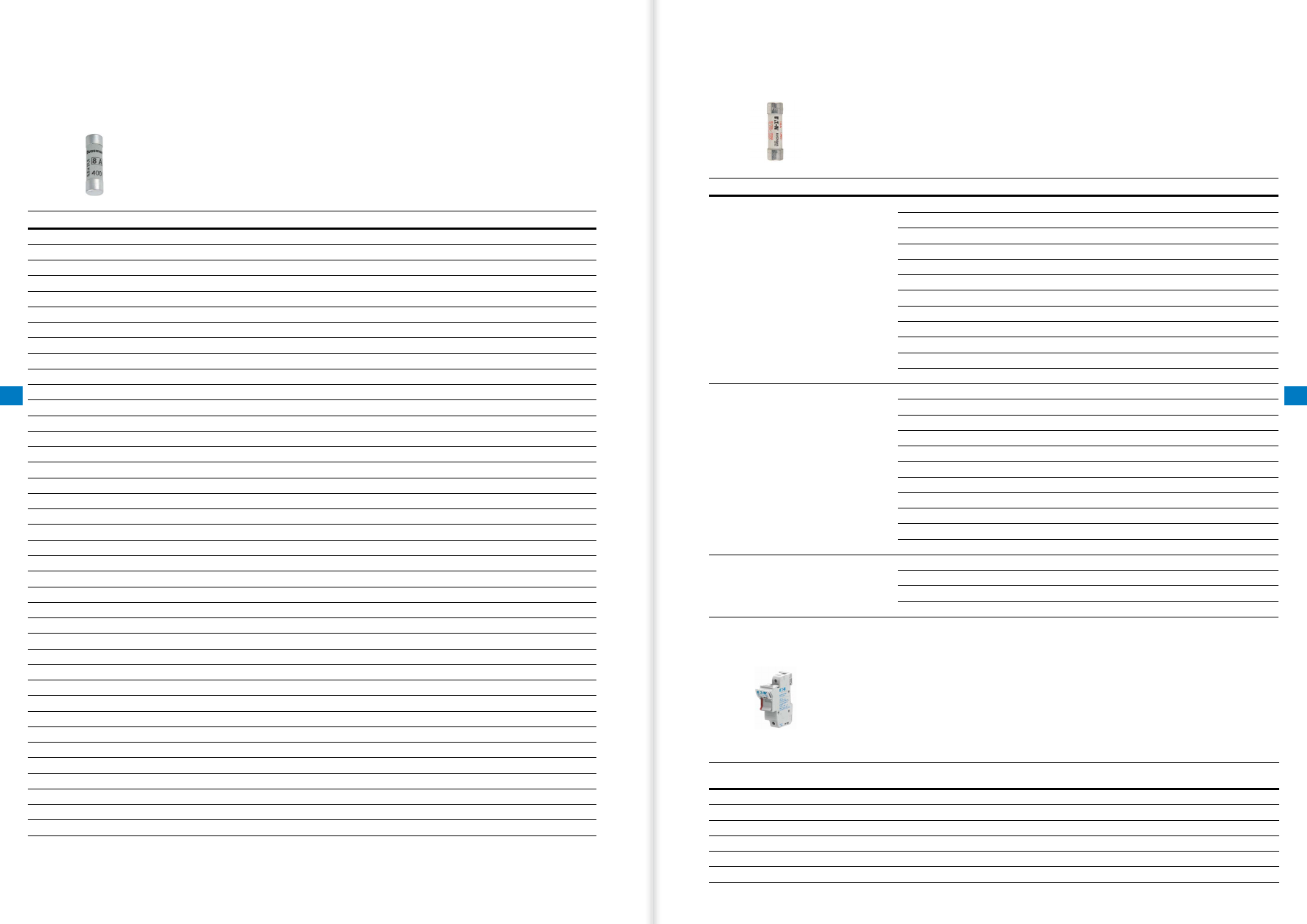

Плавкие вставки и держатели

Цилиндрические плавкие вставки и держатели

Плавкие вставки и держатели

Цилиндрические плавкие вставки и держатели

9

 9

•  Класс

gG/gL

 для защиты линий

•  Класс

am

 для защиты электродвигателей

•  Номинальное напряжение 400–690 В AC
•  Цилиндрический корпус

Плавкие вставки для защиты линий и электродвигателей

in, a

Типоразмер 10x38

Типоразмер 14x51

Типоразмер 22x58

Класс gG/gL

0,5

C10G0-5

-

-

1

C10G1

C14G1

-

2

C10G2

C14G2

C22G2

4

C10G4

C14G4

C22G4

6

C10G6

C14G6

C22G6

8

C10G8

C14G8

C22G8

10

C10G10

C14G10

C22G10

12

C10G12

C14G12

C22G12

16

C10G16

C14G16

C22G16

20

C10G20

C14G20

C22G20

25

C10G25

C14G25

C22G25

32

C10G32

C14G32

C22G32

40

-

C14G40

C22G40

50

-

C14G50

C22G50

63

-

-

C22G63

80

-

-

C22G80

100

-

-

C22G100

125

-

-

C22G125

Класс am

0,25

C10m0-25

C14m0-25

-

0,5

C10m0-5

C14m0-5

-

1

C10M1

C14M1

-

2

C10M2

C14M2

C22M2

4

C10M4

C14M4

C22M4

6

C10M6

C14M6

C22M6

8

C10M8

C14M8

C22M8

10

C10M10

C14M10

C22M10

12

C10M12

C14M12

C22M12

16

C10M16

C14M16

C22M16

20

C10M20

C14M20

C22M20

25

C10M25

C14M25

C22M25

32

-

C14M32

C22M32

40

-

C14M40

C22M40

50

-

C14M50

C22M50

63

-

-

C22M63

80

-

-

C22M80

100

-

-

C22M100

125

-

-

C22M125

Цилиндрические плавкие вставки и держатели

Типоразмер

Номинальный ток, a

Наименование/Артикул

10х38

1

FWC-1a10F

2

FWC-2a10F

3

FWC-3a10F

4

FWC-4a10F

6

FWC-6a10F

8

FWC-8a10F

10

FWC-10a10F

12

FWC-12a10F

16

FWC-16a10F

20

FWC-20a10F

25

FWC-25a10F

32

FWC-32a10F

14х51

1

FWP-1a14F

2

FWP-2a14F

4

FWP-4a14F

5

FWP-5a14F

10

FWP-10a14F

15

FWP-15a14F

20

FWP-20a14F

25

FWP-25a14F

32

FWP-32a14F

40

FWP-40a14F

50

FWP-50a14F

22х58

50

FWP-50a22F

63

FWP-63a22F

80

FWP-80a22F

100

FWP-100a22F

Быстродействующие плавкие вставки

•  Класс

ar

 для защиты полупроводников

•  Номинальное напряжение 600–700 В AC / 600–700 В DC
•  Двойная индикация
•  Цилиндрический корпус

•  Компактный дизайн
•  Версия с индикацией
•  Номинальное напряжение 690 В AC
•  Для использования с цилиндрическими плавкими

вставками

•  Поставляется без предохранителей

Количество полюсов

Типоразмер 10x38

(ном. ток держателя 32 А)

Типоразмер 14x51

(ном. ток держателя 50 А)

Типоразмер 22x58

(ном. ток держателя 125 А)

1 полюс

CHm1DU

CH141DU

CH221DU

2 полюса

CHm2DU

CH142DU

CH222DU

3 полюса

CHm3DU

CH143DU

CH223DU

1 полюс + индикация

CHm1DiU

CH141DiU

CH221DiU

2 полюса+ индикация

CHm2DiU

CH142DiU

CH222DiU

3 полюса+ индикация

CHm3DiU

CH143DiU

CH223DiU

Держатели-разъединители цилиндрических плавких вставок

Вернуться к оглавлению

Перейти к онлайн-каталогу

EATON

  Электротехническая продукция | Обзорный каталог 2021/2022



173

172







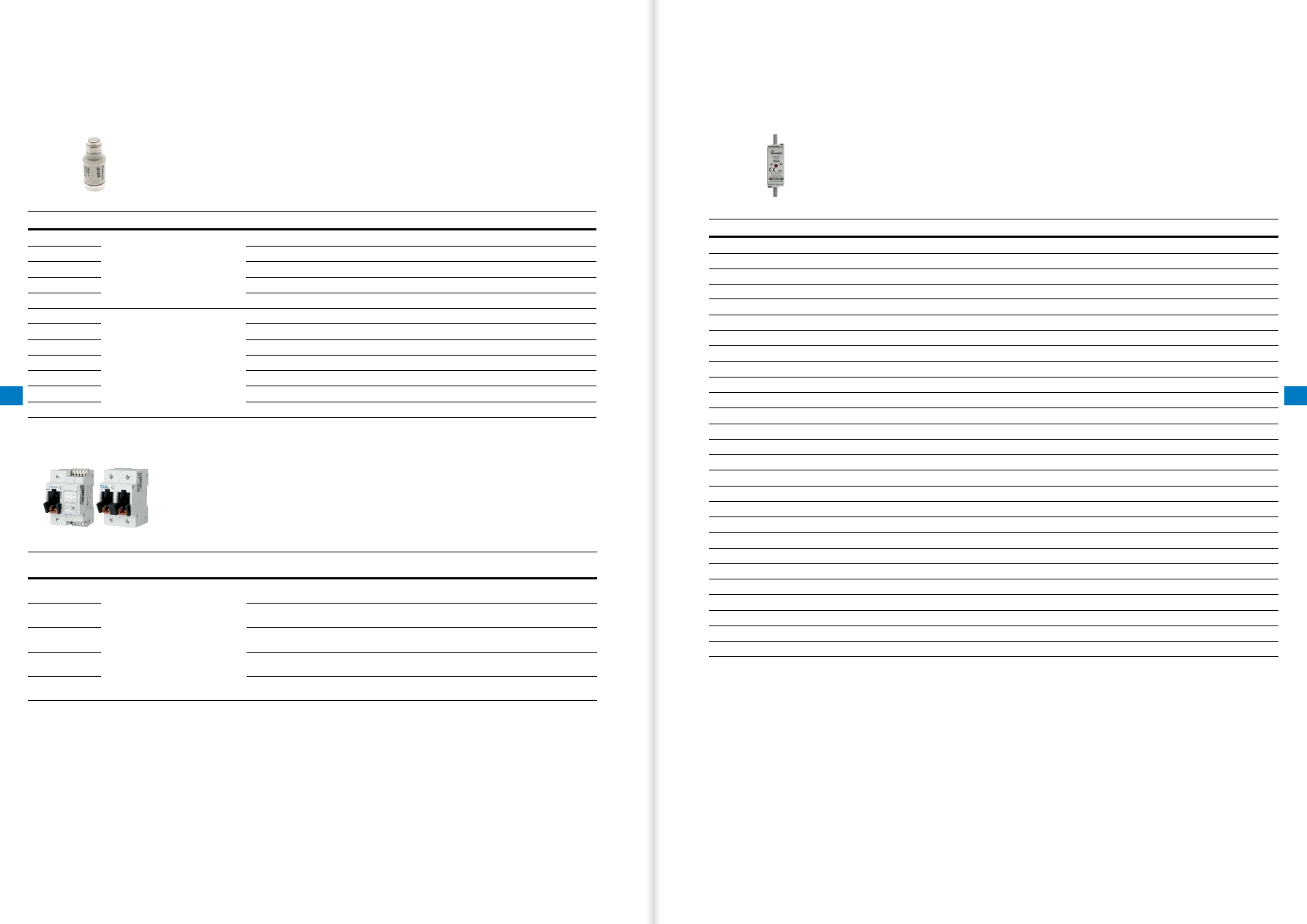

Плавкие вставки и держатели NH

 9

Плавкие вставки и держатели

Плавкие вставки и держатели D0

9

Плавкие вставки и держатели

Плавкие вставки

in, a

Типоразмер

Класс gG

Класс gr

2

D01

2NZ01

2NZ01r

4

4NZ01

4NZ01r

6

6NZ01

6NZ01r

10

10NZ01

10NZ01r

16

16NZ01

16NZ01r

20

D02

20NZ02

20NZ02r

25

25NZ02

25NZ02r

32

32NZ02

-

35

35NZ02

35NZ02r

40

40NZ02

-

50

50NZ02

50NZ02r

63

63NZ02

63NZ02r

•  Класс

gG(gL)

для защиты линий

•  Класс

gr

 для защиты полупроводников

•  Номинальное напряжение 400 В AC
•  Корпус D0

Держатели-разъединители плавких вставок D0

Количество

полюсов

Типоразмер

Стандартная версия

Версия с электронным

мониторингом

1 полюс

D01, D02

Z-SLS/NEOZ/1

248235

Z-SLK/NEOZ/1

248238

1+N полюс

Z-SLS/NEOZ/1+N

248237

-

2 полюса

Z-SLS/NEOZ/2

248233

Z-SLK/NEOZ/2

248239

3 полюса

Z-SLS/NEOZ/3

248234

Z-SLK/NEOZ/3

248240

3+N полюса

Z-SLS/NEOZ/3+N

248236

Z-SLK/NEOZ/3+N

248241

•  Номинальное напряжение 400 В АС / 220 В DC
•  Поставляются без предохранителей
•  Версия с электронным модулем мониторинга
•  Для использования с плавкими вставками D0
•  Номинальный ток 63 А

Плавкие вставки и держатели D0

Плавкие вставки и держатели NH

Плавкие вставки для защиты линий

in, А

Типоразмер 00

Типоразмер 0

Типоразмер 1

Типоразмер 2

Типоразмер 3

Типоразмер 4

2

2NHG000B

-

-

-

-

-

4

4NHG000B

-

-

-

-

-

6

6NHG000B

-

-

-

-

-

10

10NHG000B

10NHG0B

10NHG01B

-

-

-

16

16NHG000B

16NHG0B

16NHG01B

-

-

-

20

20NHG000B

20NHG0B

20NHG01B

-

-

-

25

25NHG000B

25NHG0B

25NHG01B

-

-

-

32

32NHG000B

32NHG0B

32NHG01B

-

-

-

35

35NHG000B

35NHG0B

35NHG01B

35NHG02B

-

-

40

40NHG000B

40NHG0B

40NHG01B

40NHG02B

-

-

50

50NHG000B

50NHG0B

50NHG01B

50NHG02B

-

-

63

63NHG000B

63NHG0B

63NHG01B

63NHG02B

-

-

80

80NHG000B

80NHG0B

80NHG01B

80NHG02B

-

-

100

100NHG000B

100NHG0B

100NHG01B

100NHG02B

-

-

125

125NHG00B

125NHG0B

125NHG01B

125NHG02B

-

-

160

160NHG00B

160NHG0B

160NHG01B

160NHG02B

-

-

200

-

-

200NHG1B

200NHG02B

-

-

224

-

-

224NHG1B

224NHG02B

-

-

250

-

-

250NHG1B

250NHG02B

250NHG03B

-

315

-

-

-

315NHG2B

315NHG03B

-

355

-

-

-

355NHG2B

355NHG03B

-

400

-

-

-

400NHG2B

400NHG03B

-

500

-

-

-

-

500NHG3B

500NHG4G

630

-

-

-

-

630NHG3B

630NHG4G

800

-

-

-

-

-

800NHG4G

100

-

-

-

-

-

1000NHG4G

1250

-

-

-

-

-

1250NHG4G

•  Отключающая способность 120 кА
•  Номинальное напряжение 500 В AC / 250 В DC
•  Класс

gG(gL)

для защиты линий

•  Корпус NH
•  Соответствует DIN 43 620

Вернуться к оглавлению

Перейти к онлайн-каталогу

EATON

  Электротехническая продукция | Обзорный каталог 2021/2022



175

174







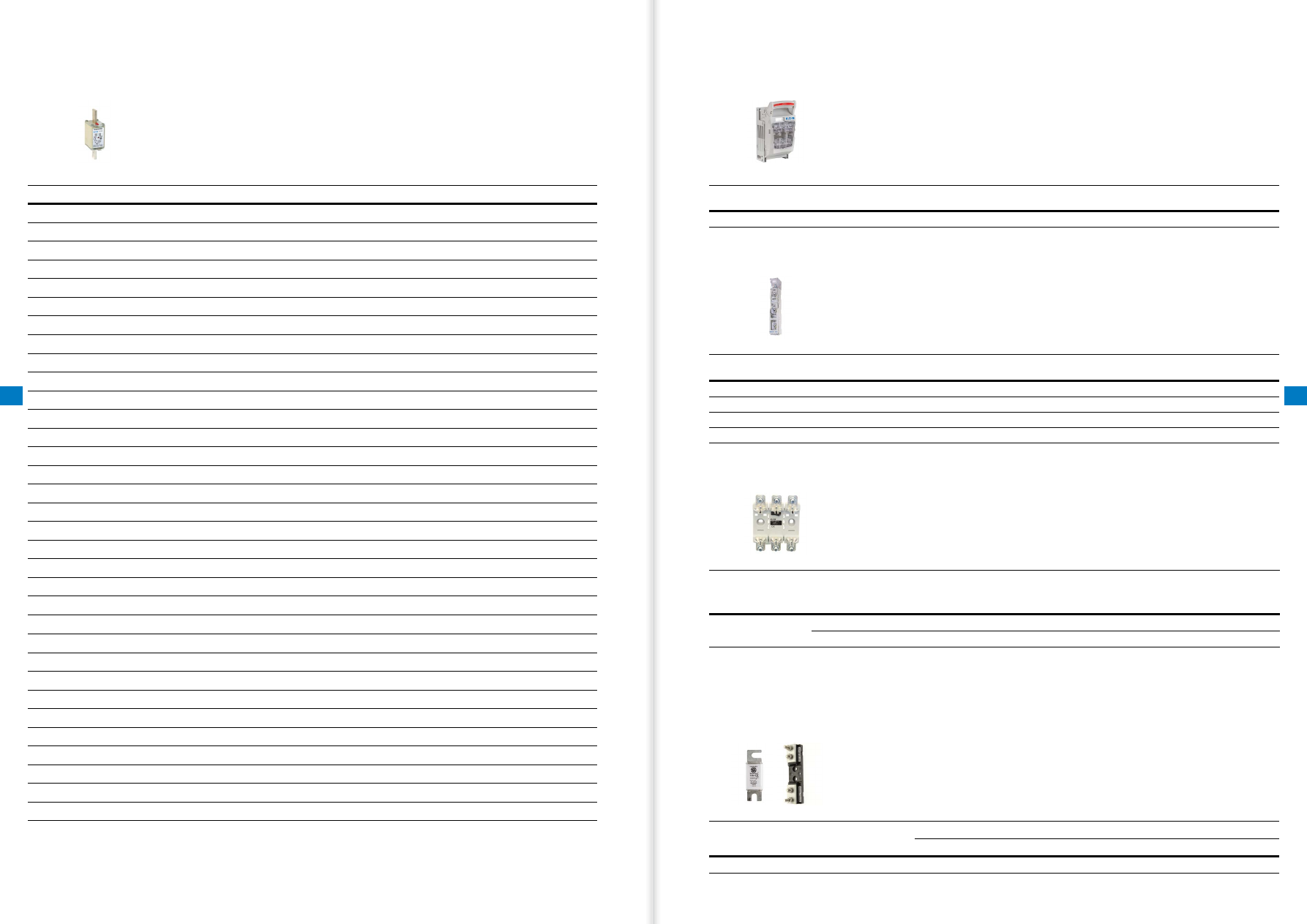

Плавкие вставки и держатели DIN 43 653

 9

Плавкие вставки и держатели

Плавкие вставки и держатели NH

9

Плавкие вставки и держатели

Номинальный ток, a

Типоразмер

Наименование/Артикул

10

000

170m1558D

16

000

170m1559D

20

000

170m1560D

25

000

170m1561D

32

000

170m1562D

40

000

170m1563D

50

000

170m1564D

63

000

170m1565D

80

000

170m1566D

100

000

170m1567D

125

000

170m1568D

160

000

170m1569D

200

000

170m1570D

250

000

170m1571D

315

00

170m1572D

125

1

170m3813D

160

1

170m3814D

200

1

170m3815D

250

1

170m3816D

315

1

170m3817D

350

1

170m3818D

400

1

170m3819D

450

2

170m5809D

500

2

170m5810D

550

2

170m5811D

630

2

170m5812D

700

2

170m5813D

500

3

170m6808D

550

3

170m6809D

630

3

170m6810D

700

3

170m6811D

800

3

170m6812D

900

3

170m6813D

Быстродействующие плавкие вставки

•  Двойная индикация
•  Номинальное напряжение 690 В AC
•  Класс

ar/gr

для защиты полупроводников

•  Корпус NH
•  Соответствует DIN 43 620

Держатели-разъединители плавких вставок EBV

Типоразмер 00

(ном. ток держателя 160 А)

Типоразмер 1

(ном. ток держателя 400 А)

Типоразмер 2

(ном. ток держателя 400 А)

Типоразмер 3

(ном. ток держателя 630 А)

Одновременная 3-фазная коммутация

Наименование / Артикул

EBV0033TS8

EBV233Tm1

EBV333Tm1

EBV333Tm2

Пополюсная коммутация

Наименование / Артикул

EBV0033SS8

EBV233Sm1

EBV233Sm1

EBV333Sm2

•  Установка на шины
•  Расстояние между центрами шин 185 мм
•  Поставляется без предохранителей
•  Для использования с плавкими вставками NH

Держатели плавких вставок

Полюсность

Типоразмер 00

(ном. ток

держателя

160 А)

Типоразмер 1

(ном. ток

держателя

250 А)

Типоразмер 2

(ном. ток

держателя

400 А)

Типоразмер 3

(ном. ток

держателя

630 А)

Типоразмер 4

(ном. ток

держателя

1250 А)

Типоразмер 4

(ном. ток

держателя

1600 А)

Наименование /

Артикул

1 полюс

SD00-D

SD1-D

SD2-D

SD3-D

SD4-S

SD4-S1600

3 полюса

TD00-D

TD1-D

TD2-D

TD3-D

-

-

•  1-полюсное и 3-полюсное исполнение
•  Крепление на монтажную панель или на DIN-рейку
•  Широкий ряд аксессуаров
•  Для использования с плавкими вставками NH

Держатели-разъединители плавких вставок EBH

•  Номинальное напряжение 690 В AC / 440 В DC
•  Поставляется без предохранителей
•  Установка на монтажную плату
•  3-х полюсное исполнение
•  Для использования с плавкими вставками NH

Типоразмер 00

(ном. ток держателя 160 А)

Типоразмер 1

(ном. ток держателя 250 А)

Типоразмер 2

(ном. ток держателя 400 А)

Типоразмер 3

(ном. ток держателя 630 А)

Наименование / Артикул

EBH00O3TS5

EBH1O3TS8

EBH2O3TS8

EBH3O3TS8

Быстродействующие плавкие вставки и держатели

Держатели плавких вставок

Плавкие вставки

Номинальный ток, А

Типоразмер

Наименование/Артикул

170H1007

16

000

170M1359

•  Отключающая способность 200 кА
•  Класс

ar/gr

 для защиты полупроводников

•  Номинальное напряжение 690 В AC
•  Соответствует DIN 43 653

Плавкие вставки и держатели DiN 43 653

Вернуться к оглавлению

Перейти к онлайн-каталогу
