Eaton Электротехническая продукция. Общий каталог (2021-2022 год) - часть 3

Описание

Длина

Наименование

Артикул

Круглый кабель SWD

Собранный с гнездом M12 и M12 штекером

0,1

0,3

0,6

1,5

Круглый кабель для прямого подключения датчиков/актуаторов к iP67 SWD модулям

Собранный с M12 гнездом

0,3

0,6

Круглый кабель для прямого подключения датчиков/актуаторов к iP67 SWD модулям

Собранный с M12 гнездом и M12 штекером

0,3

0,6

Круглые кабели SmartWire-DT

Описание

Функция

Наименование

Артикул

Гнездо для 8-пол. кабеля

Соединение для 8-полюсного

SWD4-...LR8-24 круглого кабеля

SWD4-SF8-67

116033

Штекер для 8-пол. кабеля

SWD4-Sm8-67

116034

Сплиттер, IP67 со штекером

M12 на два гнезда M12, 4 pin

Для разделения M12

соединений ввода-вывода

SWD4-SP-4124

174703

Сплиттер, IP67 со штекером

M12 на два гнезда M12, 2 pin

SWD4-SP-4122

174704

Сплиттер, IP67 со штекером

M12 на два 4-полюсных гнезда

M8, 2 pin

SWD4-SP-4084

174705

Сплиттер, IP67 со штекером

M12 на два 4-полюсных гнезда

M8, 4 pin

SWD4-SP-4082

174706

Сплиттер, IP67 со штекером

M12 на два 3-полюсных гнезда

SWD4-SP-3084

174707

Заглушка с функцией

мониторинга для разъема M12

SWD-коннектора (IP67)

Заглушка с функциями

мониторинга

SWD4-aCaP-10

174751

Заглушка для гнезда M12 с

коннектором SWD (IP67)

Заглушка для разъема M12

SWD4-PCaP-F

174752

Заглушка для штекера M12 с

коннектором SWD (IP67)

Заглушка для штекера M12

SWD4-PCaP-m

174753

5-полюсное гнездо, винтовое

соединение

Соединение для 5-полюсного

SWD4-...LR5-24 круглого кабеля

SWD4-SF5-67

179547

5-полюсный штекер, винтовое

соединение

Соединение для 5-полюсного

SWD4-...LR5-24 круглого кабеля

SWD4-Sm5-67

179548

Соединители для SWD

Описание

Наименование

Артикул

Плоский кабель для прокладки сети

SmartWire-DT в распределительном шкафу

100 м

Сборный с

2 SWD4-8MF2

ножевыми

коннекторами

3 м

5 м

10 м

Разъем устройства для подключения вспомогательных устройств SmartWire-DT

SWD4-8SF2-5

116022

Ножевой коннектор для подключения круглого кабеля к шлюзу, модулю подачи

питания

SWD4-8mF2

116023

Переходник для разъема устройства SWD4-8MF2 для перемыкания розеток

открытого монтажа

SWD4-SEL8-10

116021

Сетевое концевое устройство для сети SmartWire-DT

SWD4-rC8-10

116020

Кабельный адаптер, плоский кабель (разъем) к круглому кабелю (клемма)

SWD4-8FrF-10

121377

Ввод распред. шкафа от плоского кабеля к

круглому кабелю, оба конца вставляемые

Подключение круглого кабеля

через розетку

SWD4-SFL8-20

121380

Подключение круглого кабеля

через разъем

SWD4-Sm8-20

121381

Круглый кабель для прокладки сети SmartWire-DT снаружи

распределительного шкафа

50 м

250 м

Втулка корпуса для установки в корпусе для монтажа

на поверхности M22-l. 8-полюсная розетка / разъем со

сборными кабелями

8-полюсная розетка

8-полюсная розетка

Монтажный инструмент для крепления коннектора SWD4-8SF2-5

SWD4-CrP-1

116025

Монтажный инструмент для крепления ножевого коннектора

SWD4-8MF2

SWD4-CrP-2

116699

Универсальное вспомог. устройство для

конфигурированных вспом. устройств SmartWire-DT,

которые еще не были установлены

Переднее

крепление

m22-SWD-NOP

147637

Крепление на

основании

m22-SWD-NOPC

147638

Дополнительное оборудование SmartWire-DT

Пуск и защита двигателя

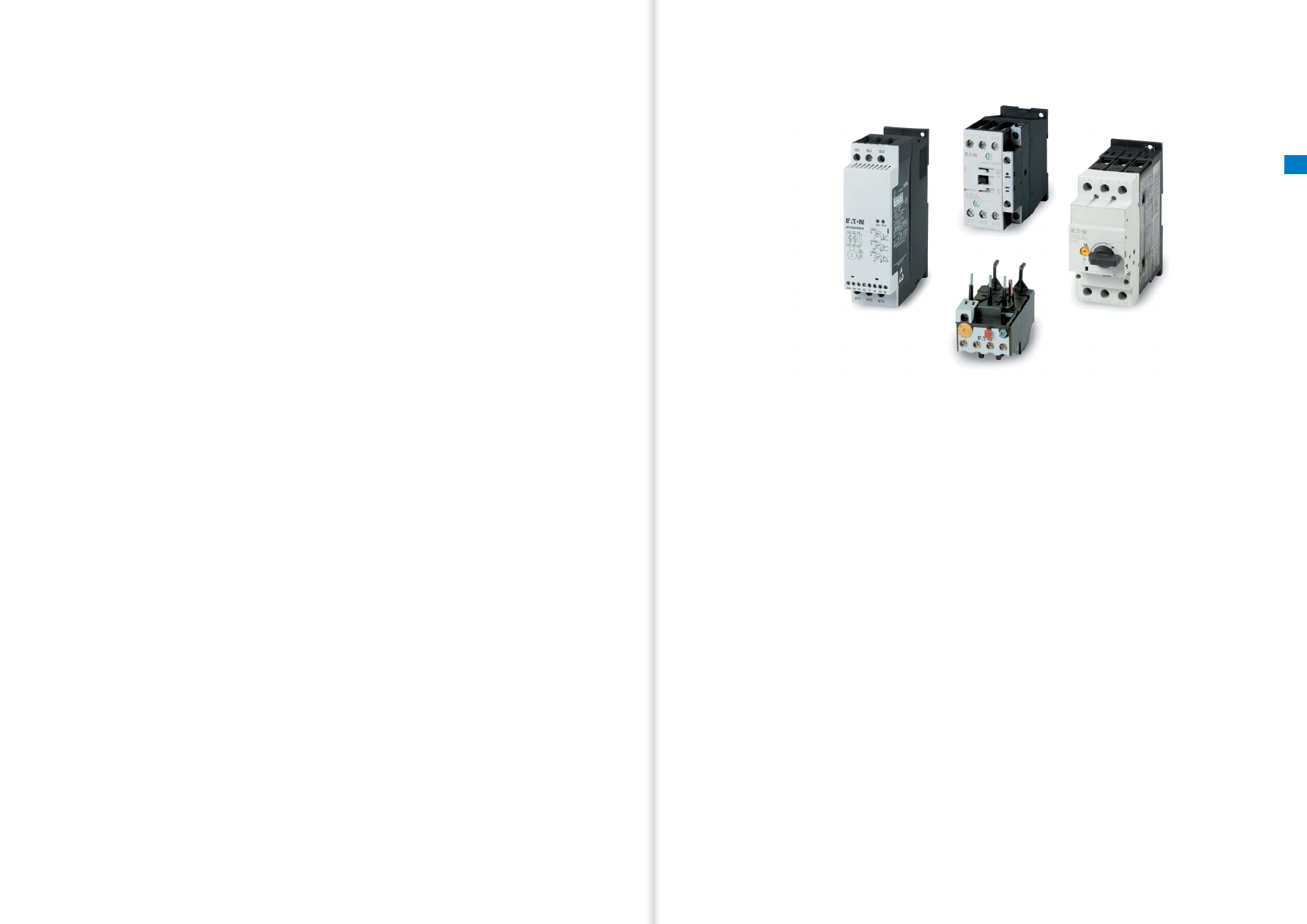

Линейка продуктов Eaton включает широкий ассортимент элементов

автоматизации, управления и защиты электрических двигателей:

устройства плавного пуска, преобразователи частоты, системы

управления приводами, автоматические выключатели защиты двигателя,

контакторы, пускатели и многое другое. Среди большого разнообразия

изделий можно найти все необходимое оборудование для надежной

защиты промышленных электродвигателей от аварий и опасностей,

создаваемых условиями эксплуатации или чрезмерными требованиями к

нагрузке.

Автоматические выключатели защиты двигателей

Контакторы

Тепловые реле

Устройства плавного пуска

Преобразователи частоты

Долго-

вечность

Безо-

пасность

Функциональность

Пуск и защита двигателей

Автоматические выключатели защиты двигателя

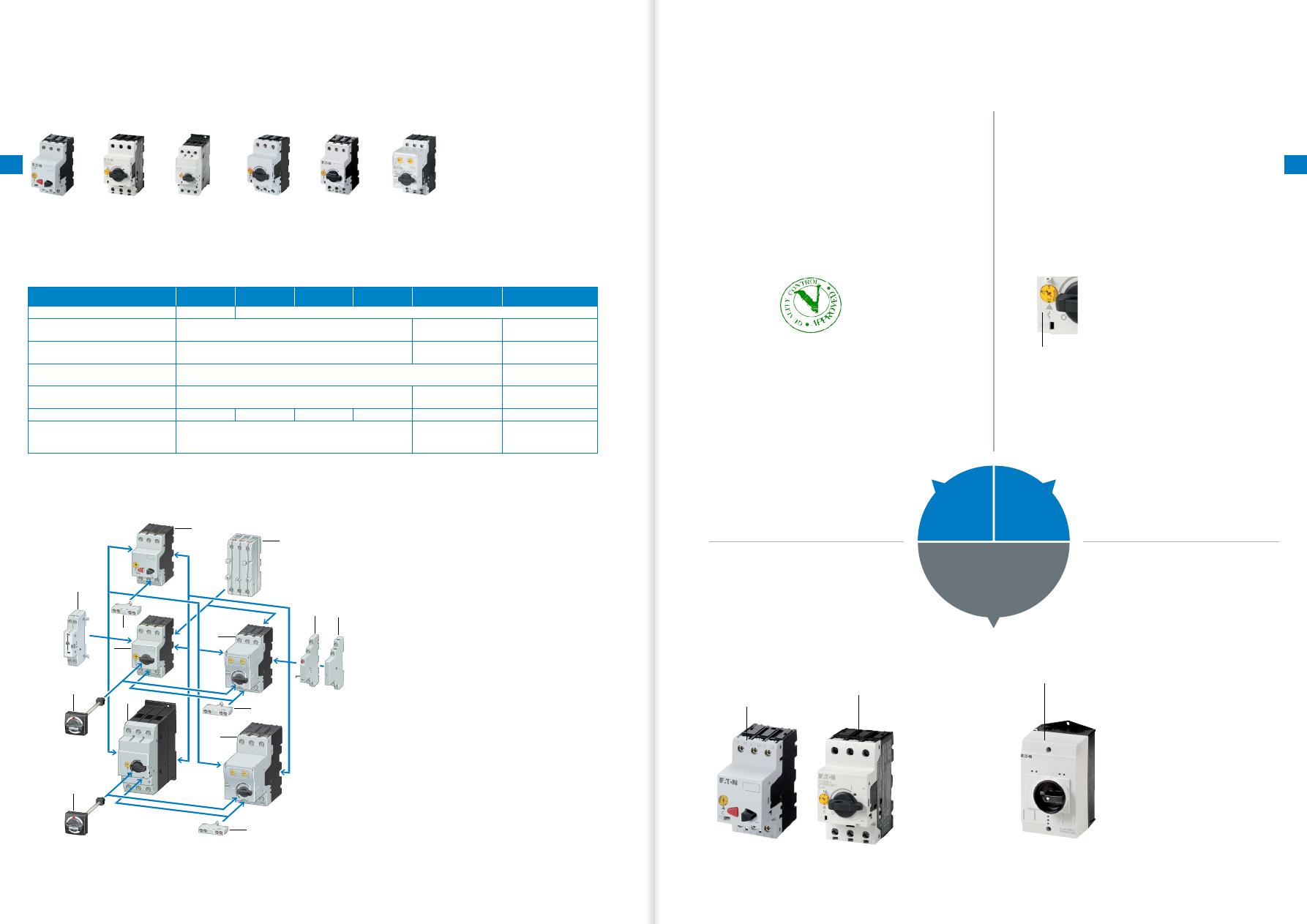

Обозначения

1. PKZM01
2. PKZM0
3. PKE
4. PKZM4
5. Ручки
6. Расцепители
7. Дополнительные контакты боковые и

фронтальные

8. Ограничитель тока (увеличивает

номинальную отключающую

способность автоматического

выключателя вдвое)

9. Дополнительный контакт с

индикацией срабатывания

Автоматические выключатели защиты двигателя

Характеристики

PKZm01

PKZm0

PKZm4

PKZm0-T

PKm0

PKE

Управление

Кнопочное

Поворотная рукоятка

Тип расцепителя

Тепловой + электромагнитный

Электромагнитный

Электронный +

электромагнитный

Регулировка уставки теплового

расцепителя

0,6...1 х Iном

0,25...1 x Iном

Максимальная отключающая

способность

50 кА

100 кА

Уставка электромагнитного

расцепителя

14 х Iном

20 х Iном

14 х Iном

12 x Iном после 60 мс

Диапазон токов, А

0,16 ... 25

0,16 ... 32

16 ... 65

0,16 ... 25

0,16 ... 32

0,3 ... 65

Диапазон температурной

компенсация теплового

расцепителя

-5 … +40 °С

Обзор системы

Широкий диапазон токов

0,16 – 65 А

13 типов корпусов

iP65

Для установки PKZM0 и PKZM01. Встраиваемые

и наружнего монтажа

Исполнения

с поворотной рукояткой

кнопочным управлением

Расцепители

с температурной компенсацией

В диапазоне температур от -5 до +40

характеристики аппарата неизменны

Отключающая способность

не ниже 50 кА

Высокая отключающая способность

позволяет надежно использовать

аппараты в установках, с большими

значениями возможных токов КЗ,

например, в установках, расположенных

на небольших расстояниях от питающего

трансформатора
• PKZM01 — 50 кА
• PKZM0 до 12А— 150кА до 12А
• PKZM0 от 12 А — 50 кА

Чувствительны

к выпадению фазы

При выпадении одной из фаз в случае

аварийного режима отключение

автоматического выключателя

произойдет быстрее, чем если все 3 фазы

подключены

Выходной

контроль качества 100%

Каждое устройство проходит серию

тестов на выходе с производственной

линии, клиент получает работающее,

протестированное устройство

Общие аксессуары

для всех серий

Общие аксессуары для устройств всех

серий позволяют значительно сократить

размер складских запасов

Сделано

в Германии

Европейские стандарты, в совокупности с

высокими стандартами качества Eaton,

гарантируют надежную работу устройств

Автоматические выключатели защиты двигателя PKZ. Ключевые преимущества

Кнопочное

управление

До 25 А

Без защиты

от

прегрузки

До 32 А

Поворотная

рукоятка

До 32 А

Поворотная

рукоятка

До 65 А

Защита

трансфор-

матора

До 25 А

Электрон-

ный расце-

питель

До 65 А

PKZm01

PKZm4

PKm0

PKZm0

PKZm0-T

PKE

EATON

Электротехническая продукция | Обзорный каталог 2021/2022

Пуск и защита двигателей

Автоматические выключатели защиты двигателя

Макс. мощность

двигателя aC-3

Номинальный

непрерывный

ток

iu, a

Диапазон уставок

Наименование

Артикул

220 В

230 В

240 В кВт

380 В

400 В

415 В

кВт

Расцепитель

перегрузки

ir, a

Расцепитель

КЗ

irm, a

0,16

0,1…0,16

2,2

PKZm01-0,16

278475

0,06

0,25

0,16…0,25

3,5

PKZm01-0,25

278476

0,06

0,09

0,4

0,25…0,4

5,6

PKZm01-0,4

278477

0,09

0,12

0,63

0,4…0,63

8,8

PKZm01-0,63

278478

0,12

0,25

0,63…1

PKZm01-1

278479

0,25

0,55

1,6

1…1,6

PKZm01-1,6

278480

0,37

0,75

2,5

1,6…2,5

PKZm01-2,5

278481

0,75

1,5

2,5…4

PKZm01-4

278482

1,1

2,2

6,3

4…6,3

PKZm01-6,3

278483

2,2

6,3…10

140

PKZm01-10

278484

5,5

8…12

168

PKZm01-12

278485

7,5

10…16

224

PKZm01-16

283390

5,5

16…20

280

PKZm01-20

283383

5,5

12,5

20…25

350

PKZm01-25

288893

Автоматические выключатели защиты двигателя с кнопочным управлением PKZm01

• Номинальное напряжение

690 В aC

• Чувствительность к выпаданию фазы согласно

IEC/EN 60947-4-1

• Может устанавливаться на DIN-рейку

Автоматические выключатели защиты двигателя с поворотной рукояткой PKZm0, PKZm4

• Номинальное напряжение

690 В aC

• Чувствительность к выпаданию фазы согласно

IEC/EN 60947-4-1

• Может устанавливаться на DIN-рейку

Макс. мощность

двигателя aC3

Номинальный

непрерывный

ток

iu, a

Диапазон уставок

PKZm0

PKZm4

220 В

230 В

240 В кВт

380 В

400 В

415 В кВт

Расцепитель

перегрузки

ir, a

Расцепитель

КЗ

irm, a

Наименование

Артикул

Наименование

Артикул

0,16

0,1…0,16

2,2

PKZm0-0,16

072730

0,06

0,25

0,16…0,25

3,5

PKZm0-0,25

072731

0,06

0,09

0,4

0,25…0,4

5,6

PKZm0-0,4

072732

0,09

0,12

0,63

0,4…0,63

8,8

PKZm0-0,63

072733

0,12

0,25

0,63…1

PKZm0-1

072734

0,25

0,55

1,6

1…1,6

PKZm0-1,6

072735

0,37

0,75

2,5

1,6…2,5

PKZm0-2,5

072736

0,75

1,5

2,5…4

PKZm0-4

072737

1,1

2,2

6,3

4…6,3

PKZm0-6,3

072738

2,2

6,3…10

140

PKZm0-10

072739

5,5

8…12

168

PKZm0-12

278486

7,5

10…16

224

5,5

16…20

280

PKZm0-20

046988

Макс. мощность

двигателя aC3

Номинальный

непрерывный

ток

iu, a

Диапазон уставок

Наименование

Артикул

220 В

230 В

240 В кВт

380 В

400 В

415 В кВт

Расцепитель

перегрузки

ir, a

Расцепитель КЗ

irm, a

0,16

2,2

PKm0-0,16

072720

0,06

0,25

3,5

PKm0-0,25

072721

0,06

0,09

0,4

5,6

PKm0-0,4

072722

0,09

0,12

0,63

8,8

PKm0-0,63

072723

0,12

0,25

PKm0-1

072724

0,25

0,55

1,6

PKm0-1,6

072725

0,37

0,75

2,5

PKm0-2,5

072726

0,75

1,5

PKm0-4

072727

1,1

2,2

6,3

PKm0-6,3

072728

2,2

140

PKm0-10

072729

5,5

168

PKm0-12

278490

7,5

224

PKm0-16

044502

5,5

280

PKm0-20

203594

5,5

12,5

350

PKm0-25

044503

7,5

448

PKm0-32

278491

Автоматические выключатели защиты двигателя без защиты от перегрузки PKm0

Автоматические выключатели защиты трансформатора PKZm0-T

• Номинальное напряжение 690 В AC
• Может устанавливаться на DIN-рейку
• Область применения: защита двигателя,

без защиты

от перегрузки

Применяются для защиты трансформаторов с высокими

пусковыми токами.
• Номинальное напряжение

690 В aC

• Может устанавливаться на DIN-рейку

Номинальный непрерывный ток

iu, a

Диапазон уставок

Наименование

Артикул

Расцепитель перегрузки ir, a

Расцепитель КЗ irm, a

0,16

0,1…0,16

2,4

PKZm0-0,16-T

088907

0,25

0,16…0,25

4,25

PKZm0-0,25-T

088908

Макс. мощность

двигателя aC3

Номинальный

непрерывный

ток

iu, a

Диапазон уставок

PKZm0

PKZm4

220 В

230 В

240 В кВт

380 В

400 В

415 В кВт

Расцепитель

перегрузки

ir, a

Расцепитель

КЗ

irm, a

Наименование

Артикул

Наименование

Артикул

5,5

12,5

20…25

350

7,5

25…32

448

110

32…40

560

PKZm4-40

222354

40…50

700

PKZm4-50

222355

50…58

812

PKZm4-58

222394

18,5

55…65

882

PKZm4-63

222413

Вернуться к оглавлению

Перейти к онлайн-каталогу

содержание .. 1 2 3 4 ..
