Полупроводники. Каталог (2011 год) - часть 1

Datasheet синтезирован PAV на основе материалов из сети Internet

К198НТ1А, К198НТ1Б, КР198НТ1А, КР198НТ1, КБ198НТ1-4

Микросхемы представляют собой набор из 5-и n-p-n-транзисторов выполненных на общей подложке. Содержат 5
интегральных элементов. Корпус типа 401.14-4, масса не более 0,8 г и типа 201 14-1. масса не более 1 г.

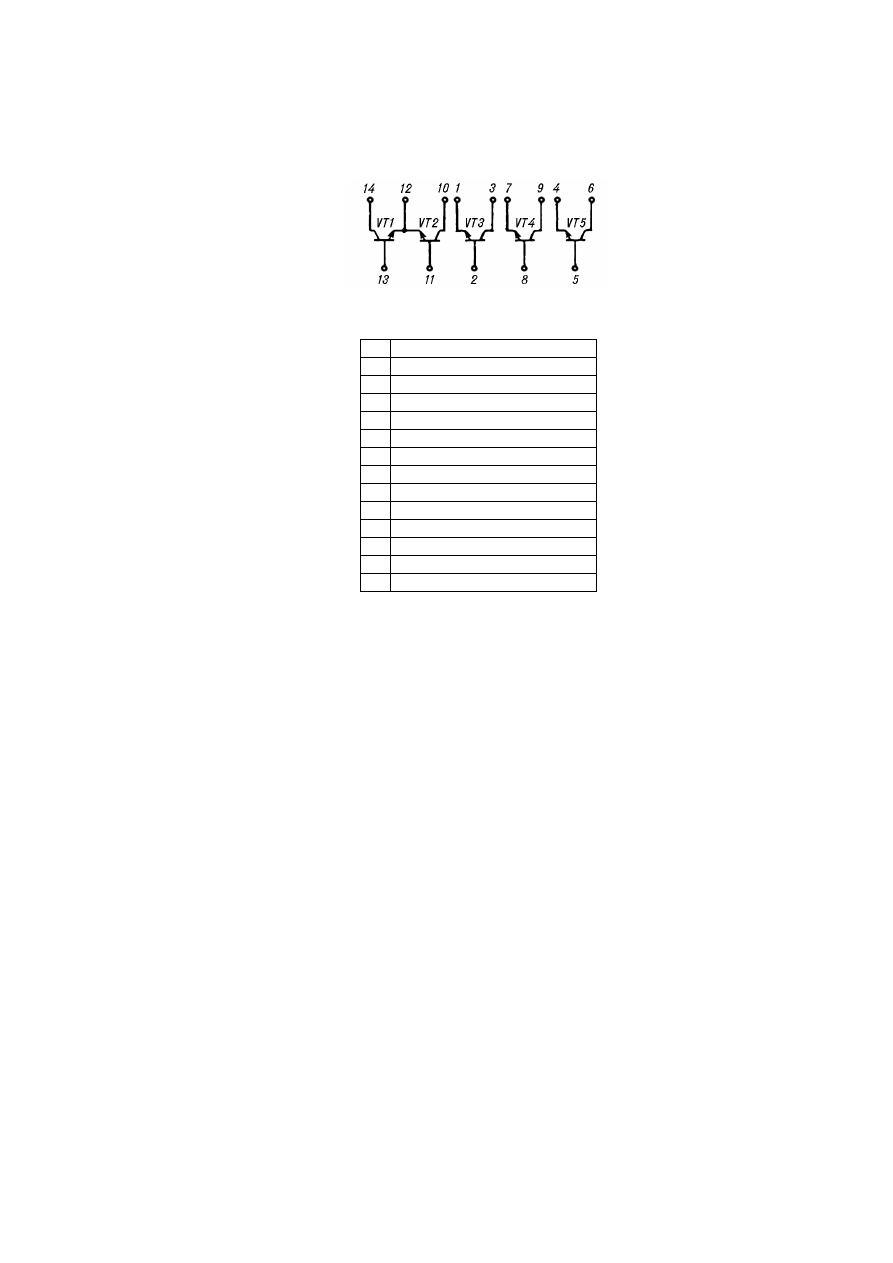

Электрическая схема К198НТ1

Назначение выводов

эмиттер транзистора VT3

база транзистора VT3

коллектор транзистора VT3

эмиттер VT5

база VT5

коллектор VT5

эмиттер VT4

база VT4

коллектор VT4

10  коллектор VT2
11  база VT2
12  эмиттер транзисторов VT1 и VT2
13  база VT1
14  коллектор VT1

Электрические параметры
Напряжение насыщения база-эмиттер............................................................................................................................. ≤1 В
Напряжение насыщения коллектор-эмиттер................................................................................................................. ≤0,7 В
Напряжение смещения нуля дифференциальной пары ................................................................................................ ≤4 мВ
Обратный ток коллектора........................................................................................................................................ ≤0,04 мкА
Статический коэффициент передачи тока:

К198НТ1А, КР198НТ1А ................................................................................................................................. 20...125

К198НТ1Б, КР198НТ1Б ................................................................................................................................. 60...250

Разброс коэффициента передачи тока дифференциальной пары.................................................................................≤15%

Предельно допустимые режимы эксплуатации
Напряжение коллектор-база..............................................................................................................................................20 В
Напряжение эмиттер-база...................................................................................................................................................5 В
Ток коллектора................................................................................................................................................................ 10 мА
Рассеиваемая мощность одним транзистором .............................................................................................................20 мВт
Температура окружающей среды.......................................................................................................................... –45...+85°С

Datasheet синтезирован PAV на основе материалов из сети Internet

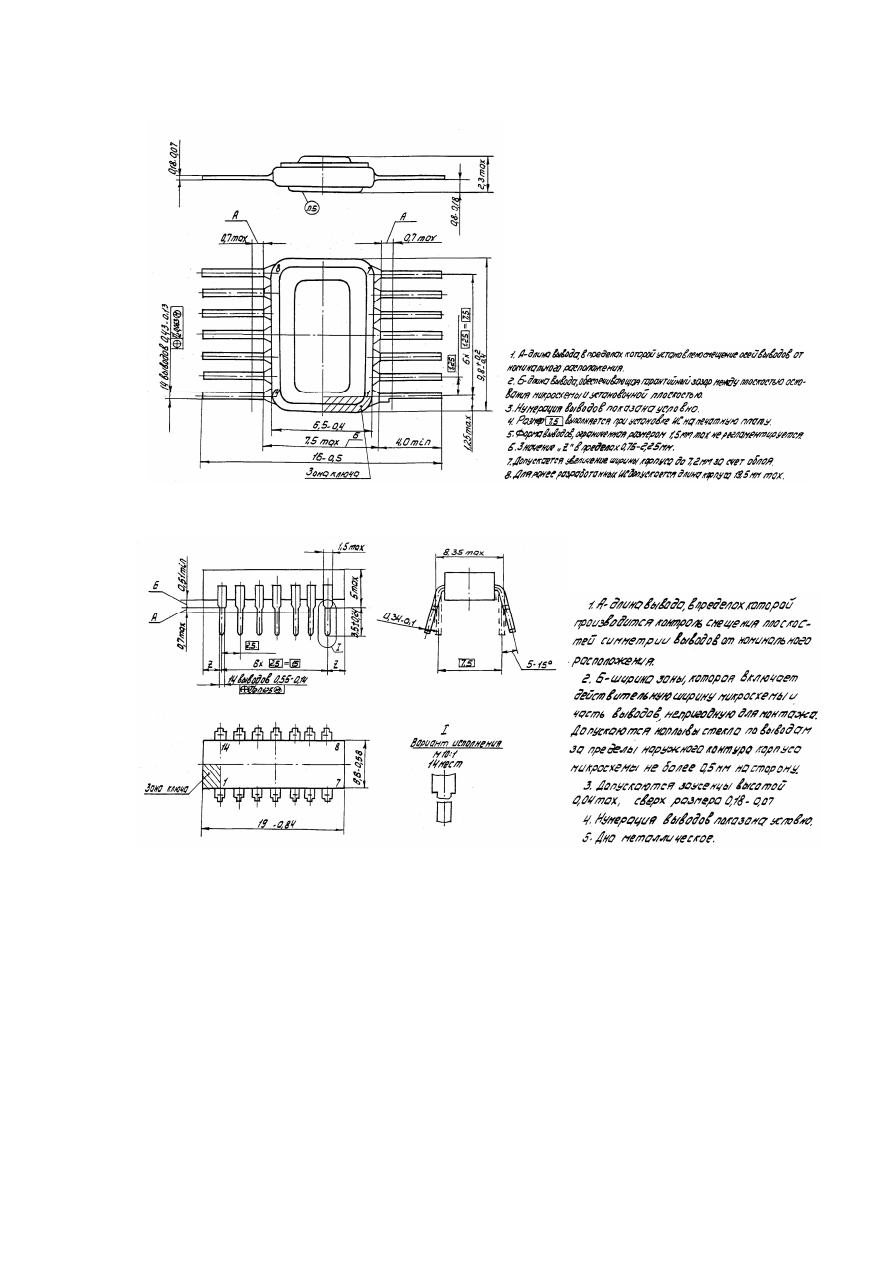

Чертеж корпуса
Металлостеклянный корпус типа 401.14-4

Пластмассовый корпус типа 201.14-1

Микросхема К176ИЕ12

Полупроводниковые интегральные микросхемы К176ИЕ12 предназначены для использования в качестве
двоичного счетчика на 60 и 15-ти разрядного делителя частоты в электронных часах, может служить
основой электронных часов, таймеров, реле времени, а также работать в составе бытовой или иной
аппаратуры в качестве генератора импульсов.

Расположение выводов и условное графическое обозначение.

В ее состав входят генератор «G» с внешним кварцевым резонатором на частоту 32768 Гц и два
делителя частоты: «СТ2» на 32768 и «СТ60» на 60. При подключении к микросхеме кварцевого
резонатора она обеспечивает получение частот 32768, 1024, 128, 2, 1, 1/60 Гц. Импульсы с частотой 128 Гц
формируются на выходах микросхемы «Т1 - Т4», их скважность равна 4, сдвинуты они между собой на
четверть периода. Эти импульсы предназначены для коммутации знакомест индикатора часов при
динамической индикации. Импульсы с частотой 1/60 Гц подаются на счетчик минут, импульсы с частотой
1 Гц могут использоваться для подачи на счетчик секунд и для обеспечения мигания разделительной
точки, для установки показаний часов могут использоваться импульсы с частотой 2 Гц. Частота 1024 Гц
предназначена для звукового сигнала будильника и для опроса разрядов счетчиков при динамической
индикации, выход частоты 32768 Гц - контрольный.

Фазовые соотношения колебаний различных частот относительно момента снятия сигнала сброса
продемонстрированы на рисунке, временные масштабы различных диаграмм на этом рисунке различны.
При использовании импульсов с выходов Т1 - Т4 для других целей следует обратить внимание на наличие
коротких ложных импульсов на этих выходах.

Особенностью микросхемы является то, что первый спад на выходе минутных импульсов «М» появляется
спустя 59 с после снятия сигнала установки «0» со входа R.
Фронты и спады сигналов на выходе М синхронны со спадами импульсов отрицательной полярности на
входе С.

Сопротивление резистора R1 может находиться в пределах 4,7...68 МОм, однако при его значении менее
10 МОм могут возбуждаться не все кварцевые резонаторы.
Конденсатор С2 служит для точной подстройки частоты, СЗ - для грубой. В большинстве случаев
конденсатор С4 может быть исключен.
Конденсаторы С1 и С2 служат для точной установки частоты кварцевого генератора.
Емкость первого из них может находиться в пределах от единиц до ста пикофарад, емкость второго -
30...100 пф. При увеличении ёмкости конденсаторов частота генерации уменьшается.
Точную установку частоты удобнее производить при помощи подстроечных конденсаторов,
подключенных параллельно С1 и C2. При этом конденсатором, подключенным параллельно С2,
осуществляют грубую настройку, а подключенным параллельно С1 - точную.

Основные электрические характеристики.

Параметр

К176ИЕ12

Режим измерения

вх

, мкА, не менее

(на выводе 7)

—0,1

9,45V — на выводах 5, 9, 12, 16;
0V — на выводах 7, 8

вх

, мкА, не более

(на выводе 7)

0,1

9,45V — на выводах 7, 16;
0V — на выводах 5, 8, 9, 12

пот

, мкА, не более

9,45V — на выводах 5, 9, 16;
0V — на выводах 7, 8, 12

вых

не более

(на выводе 10)

0,3

1,2V —на выводах 5, 7, 9, 12; 0V — на выводе 8;
9,45V — на выводе 16; R == 150 кОм — на выводе 10

вых

не более

(на выводе 13)

8,2

1,2V —на выводах 5, 7, 9, 12; 0 — на выводе 8;
8,55V — на выводе 16; R—150 кОм — на выводе 13

, МГц, не менее

1,2

9V — на выводе 16; 0V — на выводах 5, 7, 8, 9;

— на выводах 7, 2; С

= 50 пФ — на проверяемом выводе

Подать входной сигнал (для К176ИЕ12, К176ИЕ13) положительной полярности

с нижним уровнем 0...0.3V, верхним уровнем 9V±5 %, частотой 1 МГц,
длительностью фронта и среза не более 50 нс, скважностью 2.

Предельно допустимые электрические режимы эксплуатации К176ИЕ12

Напряжение источника питания.

3...15V

Входное напряжение

- 0,2V..U

и.п.

Потребляемая мощность, не более

50 мВт

Выходной ток в состоянии «0»:

для выводов 1, 2, 3, 15

2 мА

для остальных

0,5 мА

Выходной ток в состоянии «1»:

для выводов 1, 2, 3, 15 . . .

—2 мА

для остальных

—0,5 мА

К174ГЛ1, К174ГЛ1А — генераторы колебаний

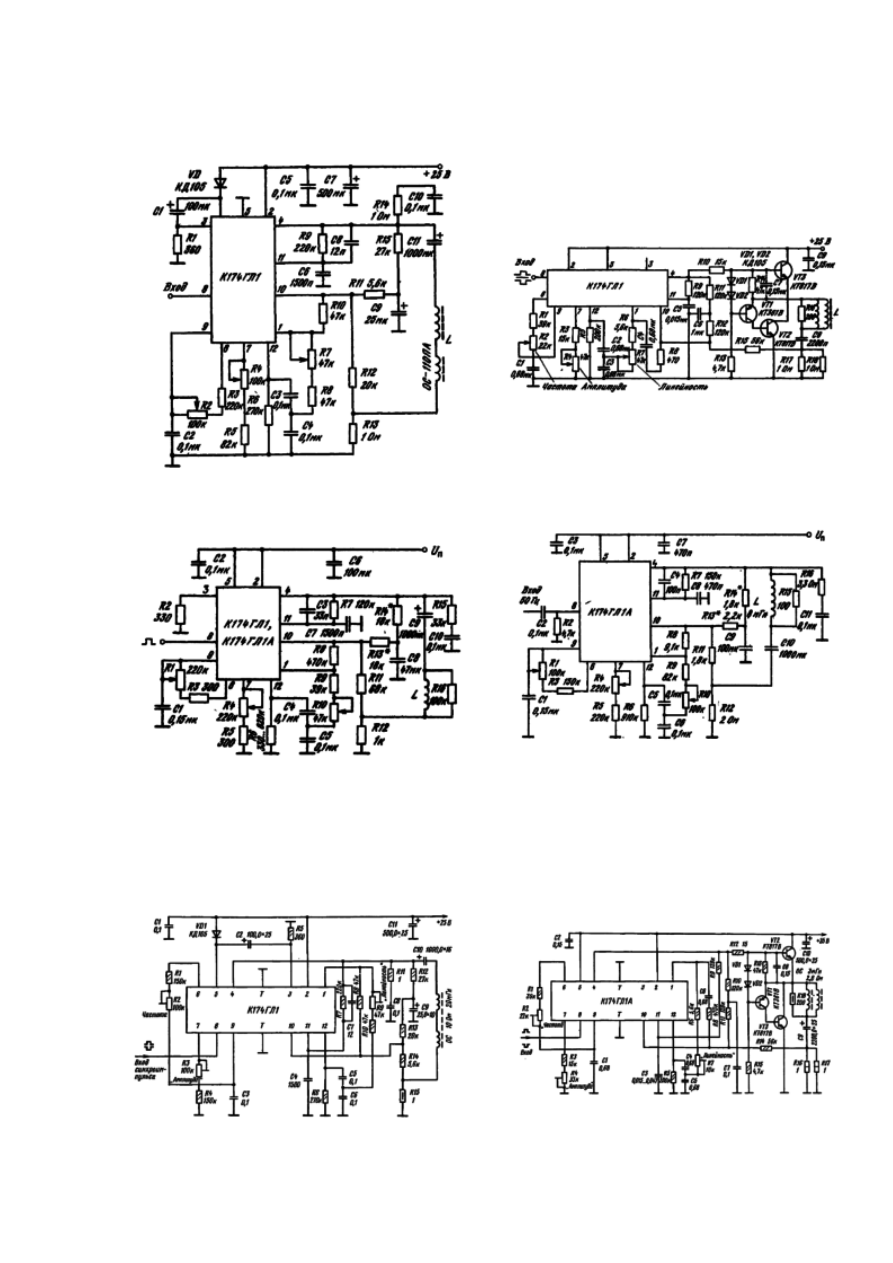

Схема включения ИМС К174ГЛ1 в качестве
генератора кадровой развертки

Схема включения ИМС К174ГЛ1, К174ГЛ1А
для видеомонитора.
Сопротивление резистора R7 определяется
типом кинескопа и влияет на линейность по
вертикали

Схема включения ИМС К174ГЛ1, К174ГЛ1А
видеомонитора с
малым уровнем шума. Сопротивление резистора
R6 определяемся типом
кинескопа и влияет на линейность по вертикали;
R15L = 4,5 Ом (отклоняющая
система)

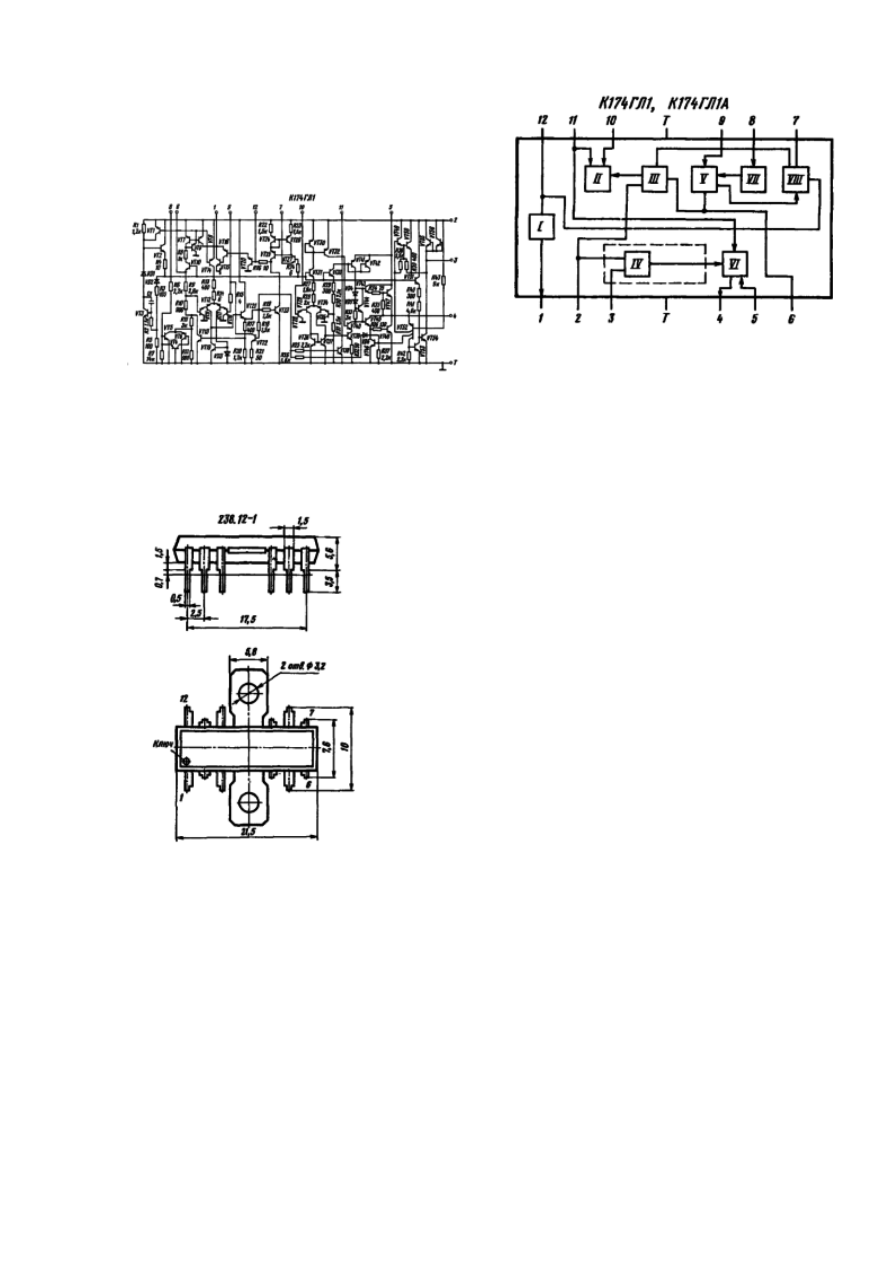

Типовая схема включения микросхемы
К174ГЛ1

Электрическая схема включения

Функциональный состав: I — буферный каскад;
II — усилитель; III — стабилизатор напряжения;
IV — устройство формирования обратного хода
развертки (только в К174ГЛ1); V — генератор
напряжения кадровой развертки; VI —
усилитель мощности; VII — усилитель
синхроимпульсов; VIII — генератор
напряжения пилообразной формы

Корпус типа

238.12-1

Описание

Микросхемы предназначены для генерирования колебаний с частотой кадров, формирования
пилообразного напряжения с регулировкой амплитуды и линейности, усиления мощности для
обеспечения тока в отклоняющей системе цветных и черно-белых телевизоров; К174ГЛ1А
предназначена для применения в видеомониторе
МС6105. Основное функциональное назначение — обеспечение кадровой развертки.
Содержат 119 интегральных элементов. Корпус типа 201.12-1 (238.12-1), масса не более 2,5 г.
В состав микросхем входят: усилитель синхроимпульсов, генератор напряжения кадровой
частоты, генератор пилообразного напряжения, буферный каскад,
усилитель мощности, стабилизатор напряжения. По сравнению с К174ГЛ1А микросхема
К174ГЛ1 имеет дополнительное устройство формирования обратного хода развертки.
Назначение выводов: 1 — выход буферного каскада; 2 — вход стабилизатора напряжения и
напряжение питания ( + Uп); 3 — выход схемы формирования обратного хода развертки; 4 —
выход усилителя мощности; 5 — напряжение питания выходного каскада (+U

); 6

— выход

стабилизатора напряжения для питания частотозадающих цепей генератора; 7 — вход
генератора пилообразного напряжения; 8 — вход усилителя синхроимпульсов; 9 — вход

генератора напряжения кадровой частоты; 10 — вход усилителя для подключения
линеаризующих цепей; 11, 12 — для подключения линеаризующей цепи.

Общие рекомендации по применению

При проведении монтажных операций допускается не более одной перепайки выводов
микросхем. Температура пайки микросхем при монтаже не более 265 °С Расстояние от
корпуса до места пайки 1±0,5 мм, продолжительность пайки не более 4 с. Допустимый
уровень пульсаций напряжения питания при эксплуатации 20 мВ. Допустимое значение
статического потенциала 200 В.

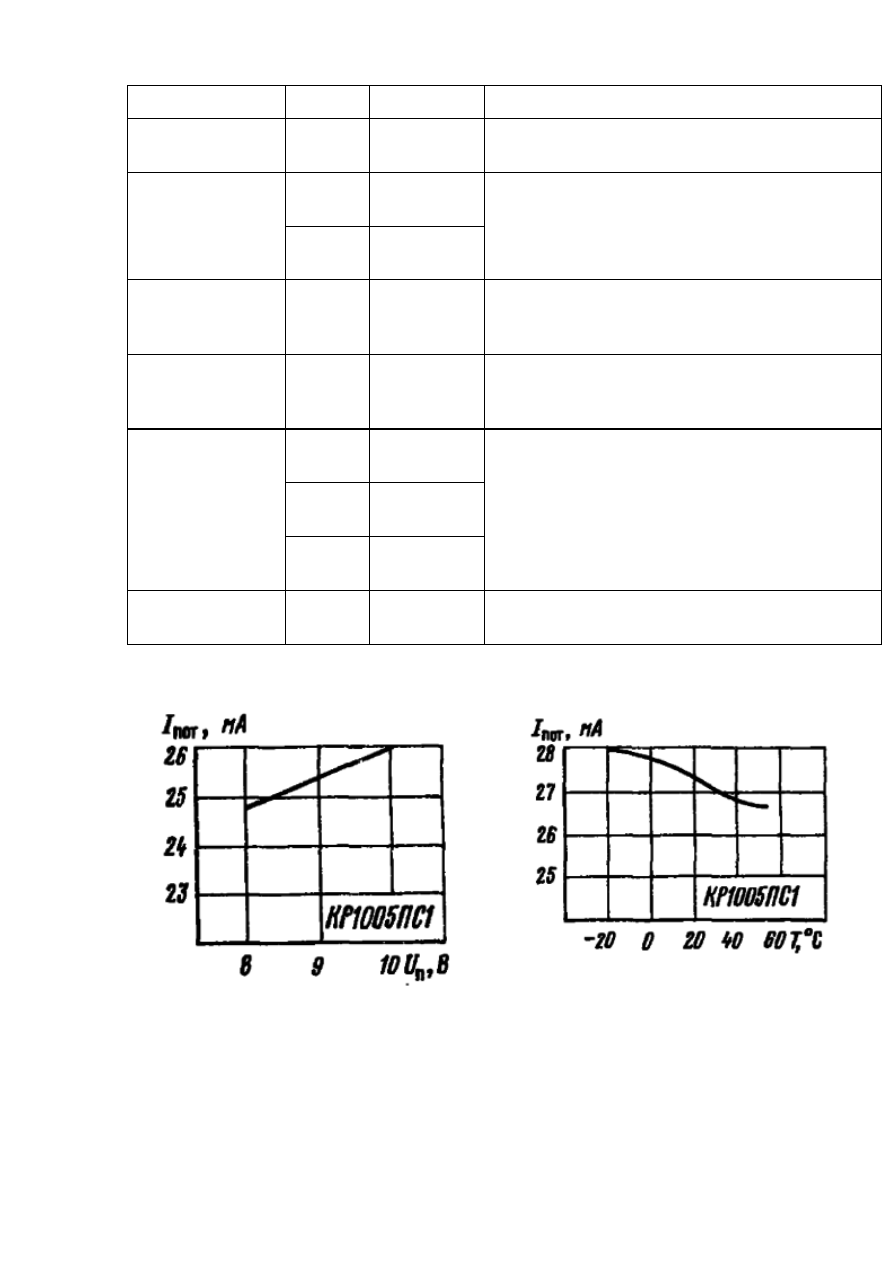

Электрические параметры

Параметры

Условия

К174ГЛ1

К174ГЛ1А

Ед. изм.

Ток нагрузки

—

1,5

Ток потребления

—

≤180

мА

Время обратного хода

при I

= 1 А

≤0,9

≤0,6

мс

Диапазон перестройки

частоты внутреннего

генератора в режиме

свободных колебаний

—

28…66

Гц

Диапазон устойчивой

синхронизации

—

≥44…50

—

Нелинейные искажения при

номинальном размере растра

—

≤8

≤9

Нестабильность размера

изображения в диапазоне

температур

—

≤±3

≤±3,5

Номинальное напряжение

питания

—

-10

—

в схеме монитора

МС6105

—

12±3

Предельно допустимые режимы эксплуатации

Параметры

Условия

К174ГЛ1

К174ГЛ1А

Ед.изм.

Напряжение

питания

—

22…26

Ток нагрузки

—

≤1,5

≤1

Ток потребления

при I

= 1,5 А

≤240

мА

Размах тока

отклонения в

нагрузке

без

дополнительного

теплоотвода

≤100

мА

Температура

корпуса

при температуре

окружающей

среды
70 ° С

°С

Тепловое

сопротивление

переход—корпус

для выводной

рамки

МЦСр 0,3×32

12,3

°С/Вт

Тепловое

сопротивление

переход—среда

для той же

выводной

рамки

°С/Вт

Температура

окружающей

среды

—

-10…+70

°С

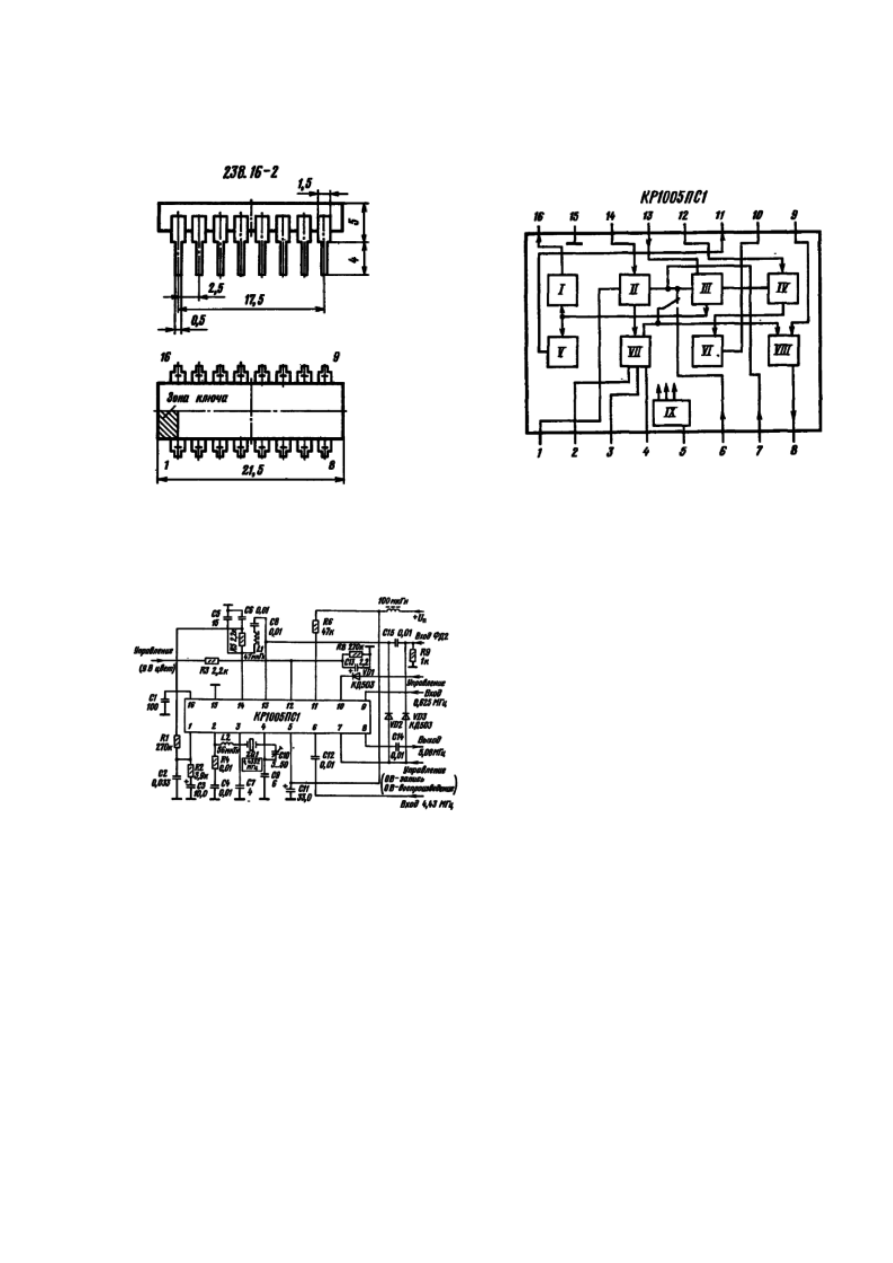

КР1005ПС1 — формирователь опорной частоты

Габаритный

чертеж корпуса 238.16-2

Функциональная схема микросхемы КР1005ПС1
и расположение выводов в корпусе

Типовая схема включения
микросхемы КР1005ПС1

Описание

Микросхема представляет собой формирователь опорной частоты для преобразования
сигнала цветности в видеомагнитофонах формата VHS. Предназначена для работы в
бытовых видеомагнитофонах. Корпус типа 238.16-2. Масса не более 1,5 г.

Функциональный состав: I—усилитель; II, III—фазовые детекторы; IV—переключатель —
«цвет—ч/б»; V, VI—буферные усилители, VII—кварцевый генератор; VIII—балансный
модулятор; IX—стабилизатор напряжения.

Назначение выводов: 1—выход фазового детектора ФД1; 2, 3, 4 — внешняя цепь кварцевого
генератора; 5—питание ( +U

); 6

—вход частоты 4,43 МГц; 7—вход управления режимом

работы; 8—выход частоты 5,06 МГц; 9—вход частоты 625 кГц; 10—выход буферного
усилителя; 11 — выход импульсов 1953 Гц; 12—вход управления; 13 — вход фазового
детектора ФД2; 14—вход фазового детектора ФД1; 15—питание (—U

); 16

—выход фазового

детектора ФД2.

Электрические параметры

Параметры

Условия

КР1005ПС1

Ед. изм.

Аналог

—

AN6371

—

Номинальное

напряжение

питания

—

Ток потребления

при U

= 9 В, Т =

+25 °С

20…29

мА

Остаточное

напряжение на

выводе 10

при U

= 9 В, Т =

+25 °С (в режиме

записи)

не более 0,5

при U

= 9 В, Т =

+25 °С (в режиме

воспроизведения)

не более 0,5

Выходное

напряжение на

выводе 10

при U

= 9 В, Т =

+25 °С (в режиме

записи)

не менее 6

при U

= 9 В, Т =

+25 °С (в режиме

воспроизведения)

не менее 6

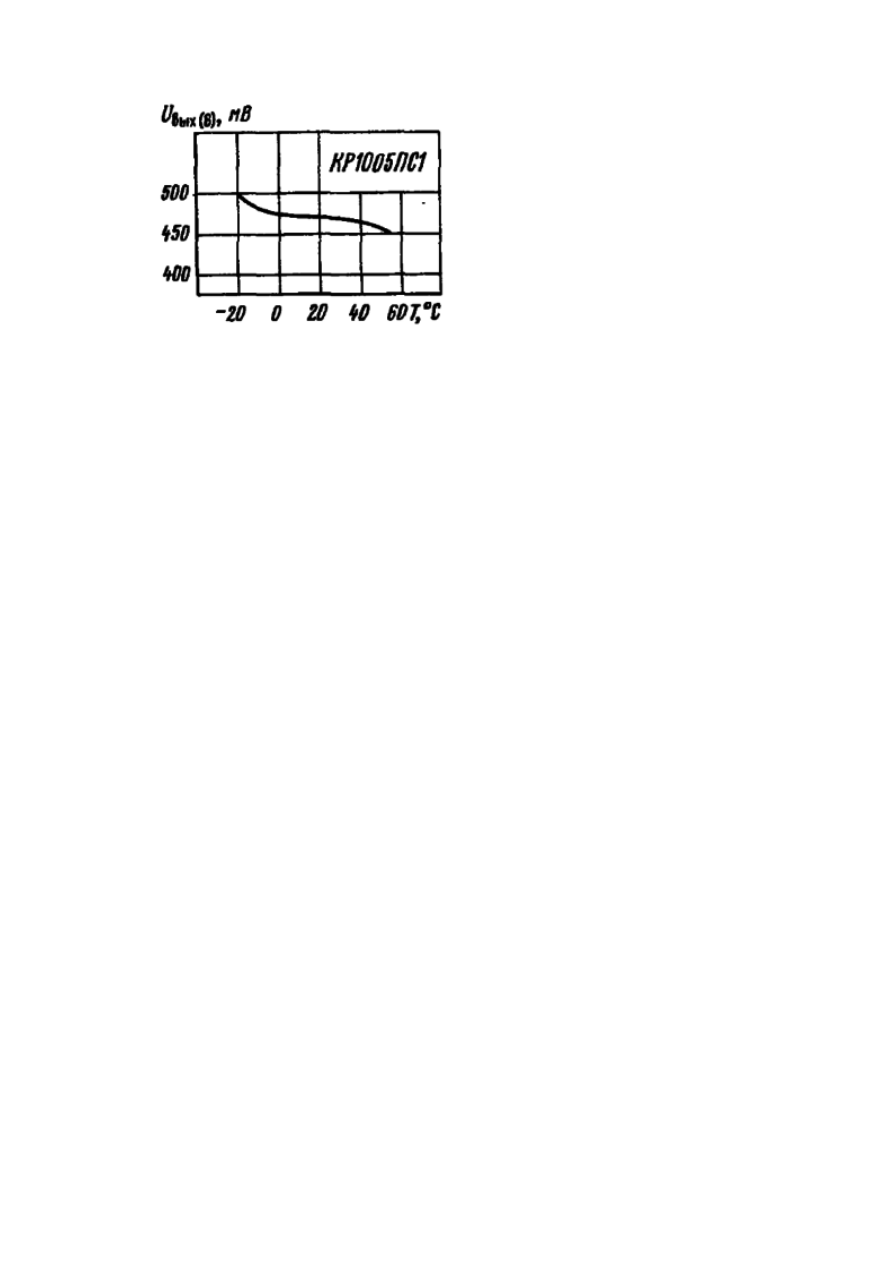

Выходное

напряжение на

выводе 8 в режиме

записи

при U

= 9 В, Т =

+25 °С, U

вх

= 1,2 В

480…600

мВ

Выходное

напряжение на

выводе 12 в

режиме

воспроизведения

при U

= 9 В, Т =

+25 °С

2,7…4

Амплитуда

импульсов на

выводе 11 в

режиме

воспроизведения

при U

= 9 В, Т =

+25 °С

не менее 8

Коэффициент

ослабления четных

гармоник на

выводе 8 в режиме

записи

—

не менее 40

дБ

Предельно допустимые режимы эксплуатации

Параметры

Условия

КР1005ПС1

Ед.изм.

Напряжение

питания

—

8,5…9,5

Размах выходного

сигнала

на выводе

не более 1,5

на выводе

9 и

не более 1,2

Управляющее

напряжение на

выводе 7

—

0…10

Входное

напряжение на

выводе 12

—

0…10

Выходной ток

по выводу

не более 0,4

мА

по выводу

не более 0,7

по выводу

не более 0,2

Температура

окружающей среды

—

-10…+55

°С

Зависимость тока потребления
от напряжения питания при Т = +25 °С

Зависимость тока потребления
от температуры окружающей
среды при U

= 9 В

Зависимость выходного напряжения
балансного модулятора (вывод
8) от температуры окружающей
среды при U

= 9 В, U

вх

= 1,2 В

ЭКР

1568

КН

1 (

февраль

2011

редакция

1.0)

ЭКР

1568

КН

микросхема

декодера

диапазонов

телевизионных

устройств

Назначение

Микросхема

декодера

диапазонов

телевизионных

устройств

Предназначена

для

формирования

напряжения

переключения

диапазонов

селектора

телевизионных

каналов

Особенности

•

Рабочий

температурный

диапазон

от

- 10

до

+ 70

Обозначение

технических

условий

•

АДБК

.431200.197-08

ТУ

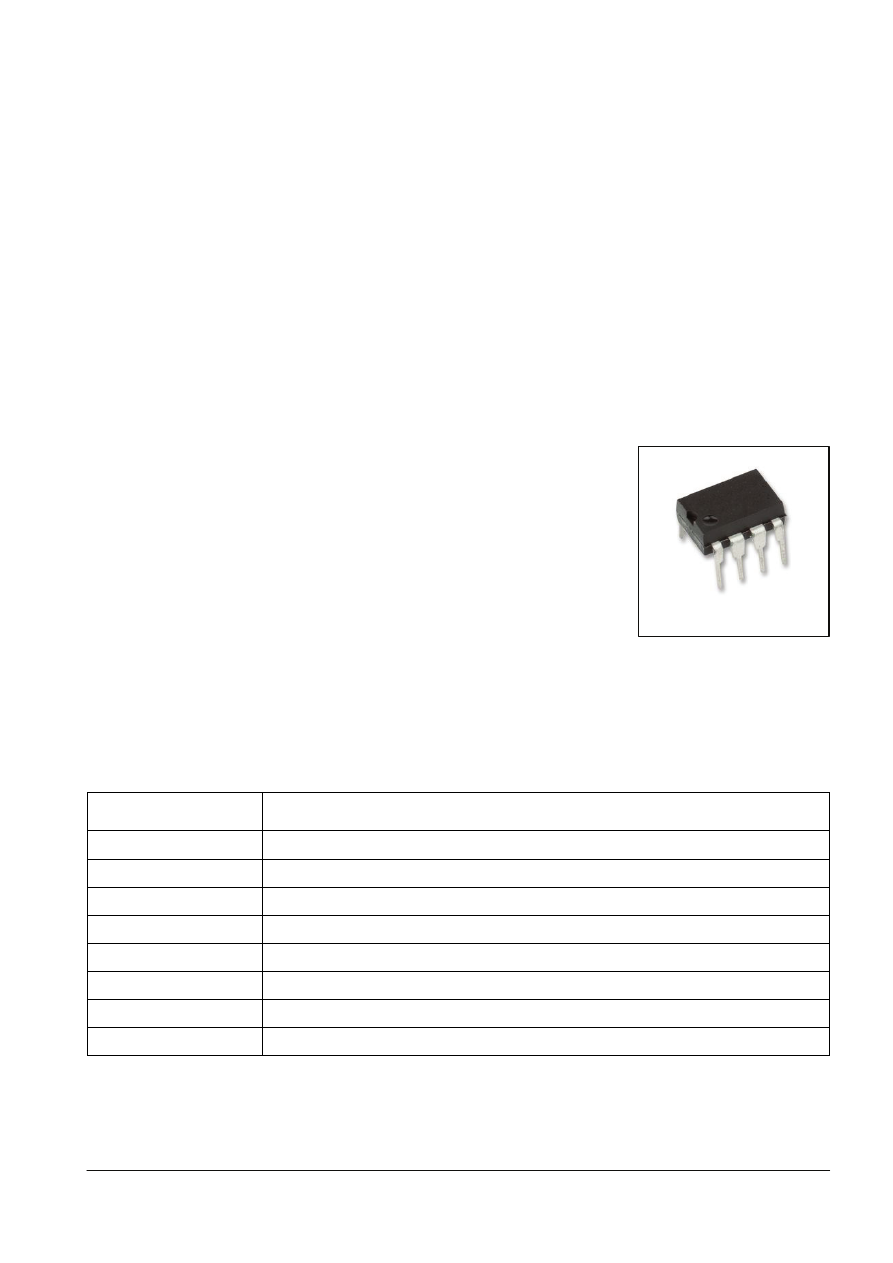

Корпусное

исполнение

•

пластмассовый

корпус

2108.8-

(DIP-8)

Назначение

выводов

Вывод

Назначение

№

Вход

нулевого

аз

яда

№

Вход

пе

вого

аз

яда

№

Выход

данных

№

Общий

вывод

GND

№

Выход

данных

№

Выход

данных

№

Выход

данных

№

Вывод

питания

от

источника

напряжения

ЭКР

1568

КН

1 (

февраль

2011

редакция

1.0)

Таблица

Основные

электрические

параметры

ЭКР

1568

КН

при

окр

ср

= + 25

Наименование

параметра

Обозначение

Режим

измерения

Норма

единицы

измерения

Мин

Макс

Выходное

нап

яжение

высокого

овня

= 10,8B, U

= 0,5B,

= 2B, I

= -25

мА

10,2

Входной

ток

низкого

уровня

мкА

= 13,2B, U

= 0 B

-200

Входной

ток

низкого

уровня

мкА

= 13,2B, U

= 0,5 B

-110

Входной

ток

высокого

уровня

мкА

= 13,2B, U

= 5,5B

100

Входной

ток

высокого

уровня

мкА

= 13,2B, U

= 2,7B

Ток

пот

ебления

мА

= 13,2B, U

= 0 B

= 5,5B

Выходной

ток

утечки

низкого

овня

мкА

= 13,2B, U

= 0 B,

= 2B, U

= 0,5B

300

Таблица

Значения

предельно

допустимых

электрических

режимов

эксплуатации

ЭКР

1568

КН

Наименование

па

амет

единица

изме

ения

Обозначение

Но

ма

Мин

Макс

Нап

яжение

питания

сс

10,8

13,2

Входное

нап

яжение

низкого

овня

, B

-0,3

0,5

Входное

нап

яжение

высокого

овня

, B

2,0

5,8

Выходное

нап

яжение

, B

-0,3

+0,3

Диапазон

темпе

ату

p, °

-10

+70

Выходной

ток

мА

0,5

-40

ОАО

ИНТЕГРАЛ

Минск

Республика

Беларусь

Внимание

Данная

техническая

спецификация

является

ознакомительной

не

может

заменить

собой

учтенный

экземпляр

технических

условий

или

этикетку

на

изделие

ОАО

“

ИНТЕГРАЛ

”

сохраняет

за

собой

право

вносить

изменения

описания

технических

характеристик

изделий

без

предварительного

уведомления

Изображения

корпусов

приводятся

для

иллюстрации

Ссылки

на

зарубежные

прототипы

не

подразумевают

полного

совпадения

конструкции

или

технологии

Изделие

ОАО

“

ИНТЕГРАЛ

”

чаще

всего

является

ближайшим

или

функциональным

аналогом

содержание .. 1 2 ..

///////////////////////////////////////
