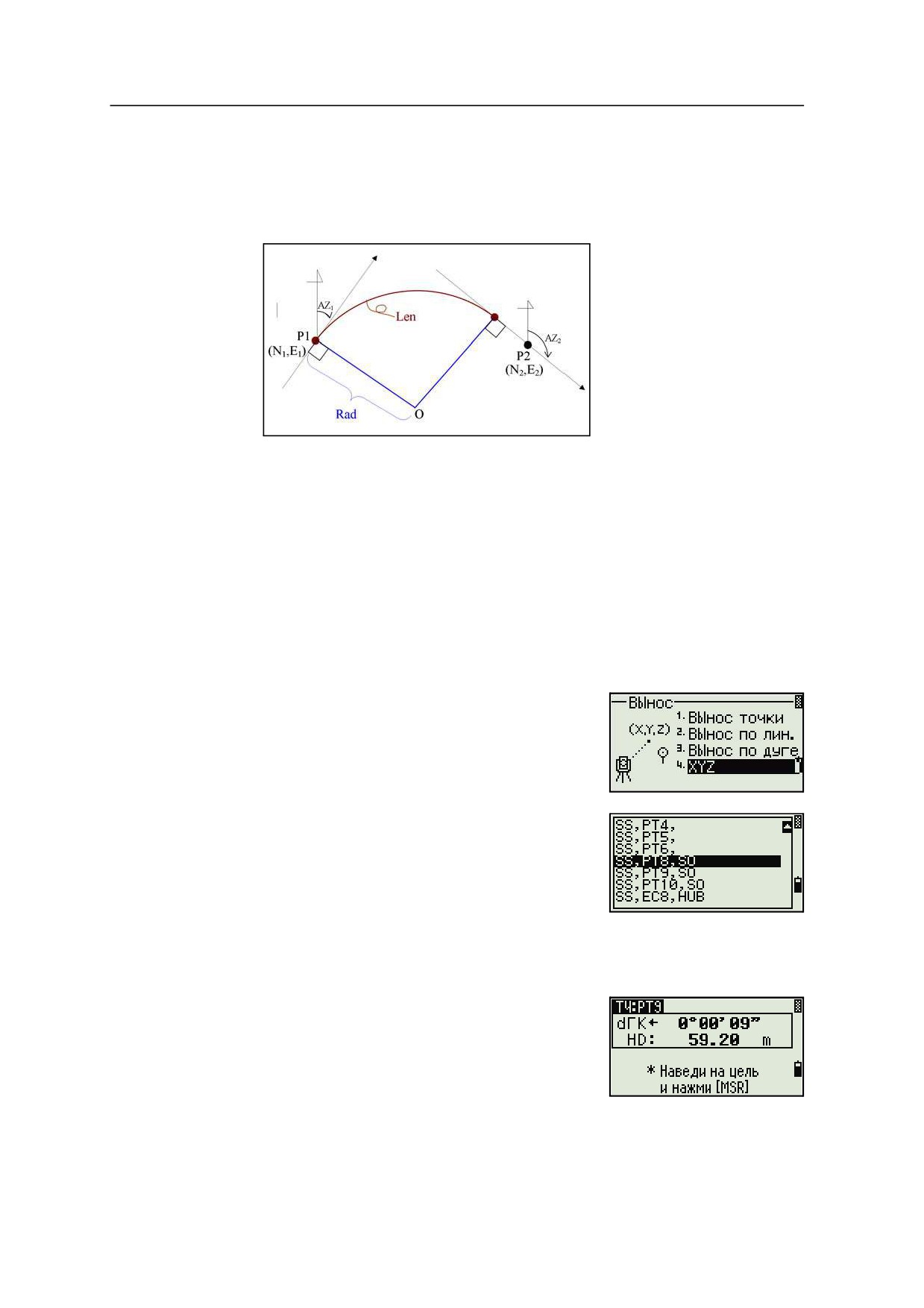

XYZ

Выберите эту опцию для определения планируемой точки по координатам.

1.

Нажмите [4] или выберите XYZ в меню

Вынос.

2.

Сделайте одно из следующего:

-

Введите имя точки, которую вы хотите

определить и затем нажмите [ENT].

-

Определите точку по коду или радиусу

от Focus 4W. Если найдено несколько

точек, они будут показаны в списке.

Нажмите [^] или [v] для перемещения в

списке. Используйте [<] для перемещения

к предыдущей странице или [>] для

перемещения к следующей странице.

3.

Выделите точку в списке и затем нажмите [ENT].

Будет отображена разность по углу и

расстояния до цели.

57

4 Приложения

4.

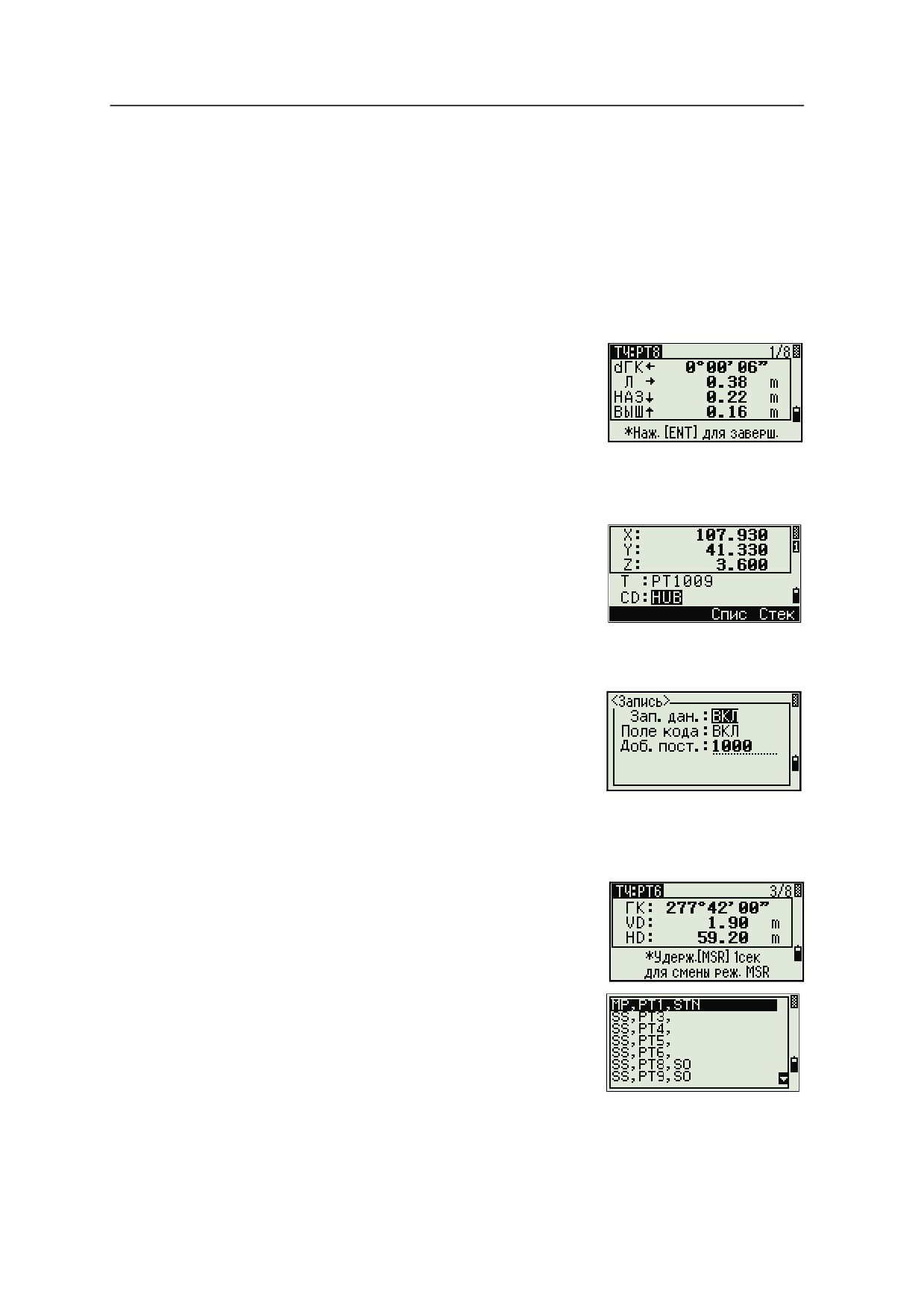

Поворачивайте инструмент до тех пор пока значение dГК не станет

близким к значению 0°00'00". Нажмите [MSR1] или [MSR2].

dГК

Разность по горизонтальному углу

до точки цели

HD

Расстояние до точки цели

5.

Попросите реечника стать точно на цели. Когда цель будет установлена в

требуемом месте, отображаемая ошибка станет 0.000 м.

dГК

Разность по горизонтальному углу до

точки цели

П/Л

Вправо/Влево (Поперечная ошибка)

Вп/Наз

Вперед/Назад (Продольная ошибка)

Выш/Ниж Выше/Ниже

Когда было сделано измерение, величина Выш/Ниж и Z обновляется при

изменении отсчета ВК.

6.

Для записи точки нажмите [ENT]. Поле T по

умолчанию равно T + 1000.

Нажмите [MENU] и затем выберите Устан. / Запись.

Используйте поле Доб. пост. для

определения целого числа, которое

добавляется к номеру точки разбивки для

создания нового номера для записи точки

разбивки. Значение по умолчанию равно

1000. Например, когда вы выносите PT3 с

установленным значением Доб. пост.

равным 1000, значение по умолчанию в поле SO (запись точки разбивки)

будет равно 1003.

После этого прибор перейдет в экран

наблюдений. Нажмите [ESC]. Появится экран

ввода PT/CD/R. Если вы ввели точку

разбивки используя имя точки, значение PT

по умолчанию будет следующим PT + 1.

7.

Если вы выбрали точку из списка точек,

прибор будет переходить к списку, пока не

будут выбраны все точки. Нажмите [ESC] для

возврата к экрану ввода точки.

58

Приложения

4

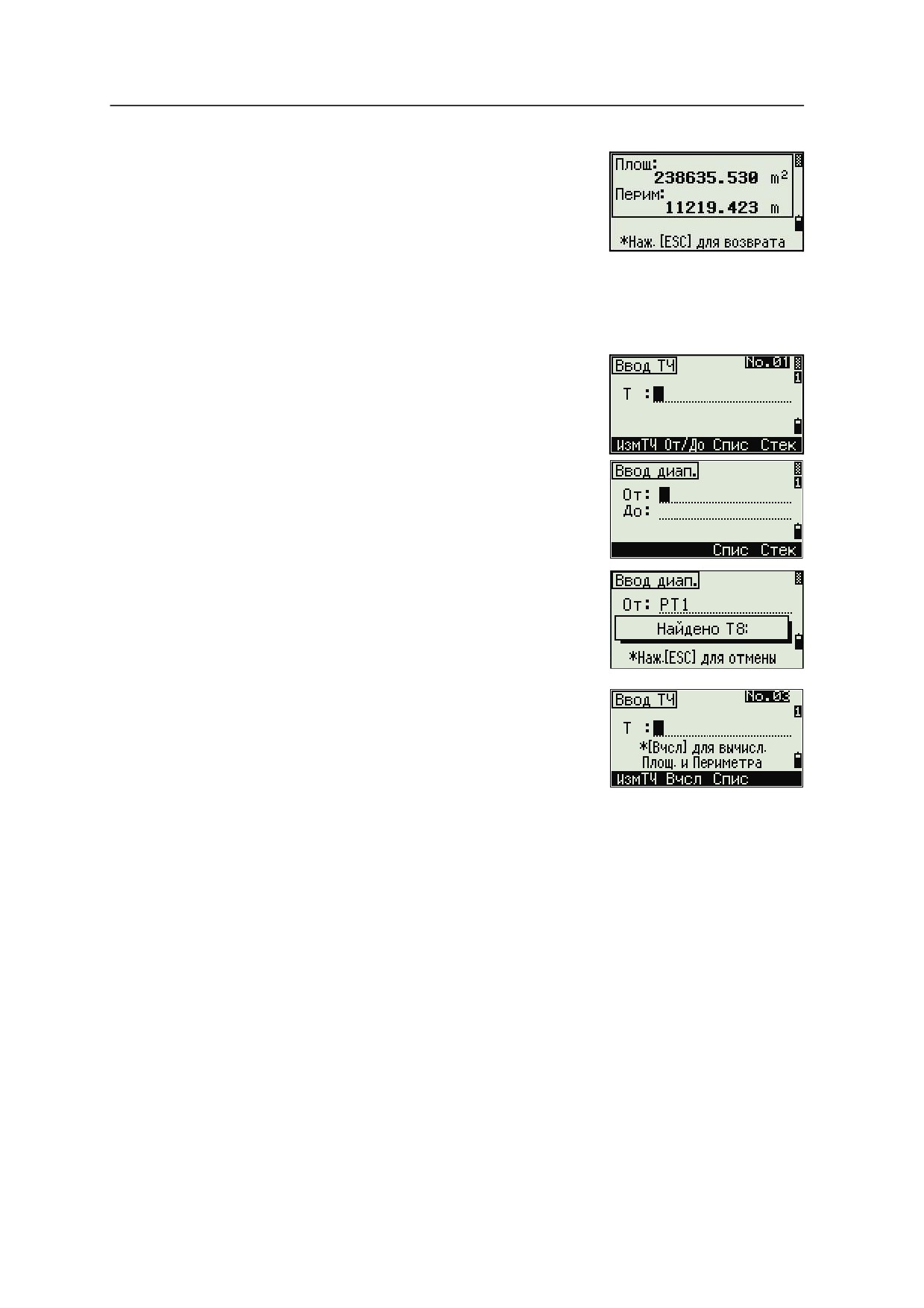

Дополнительные возможности: Определение списка точек разбивки

вводом точек из диапазона

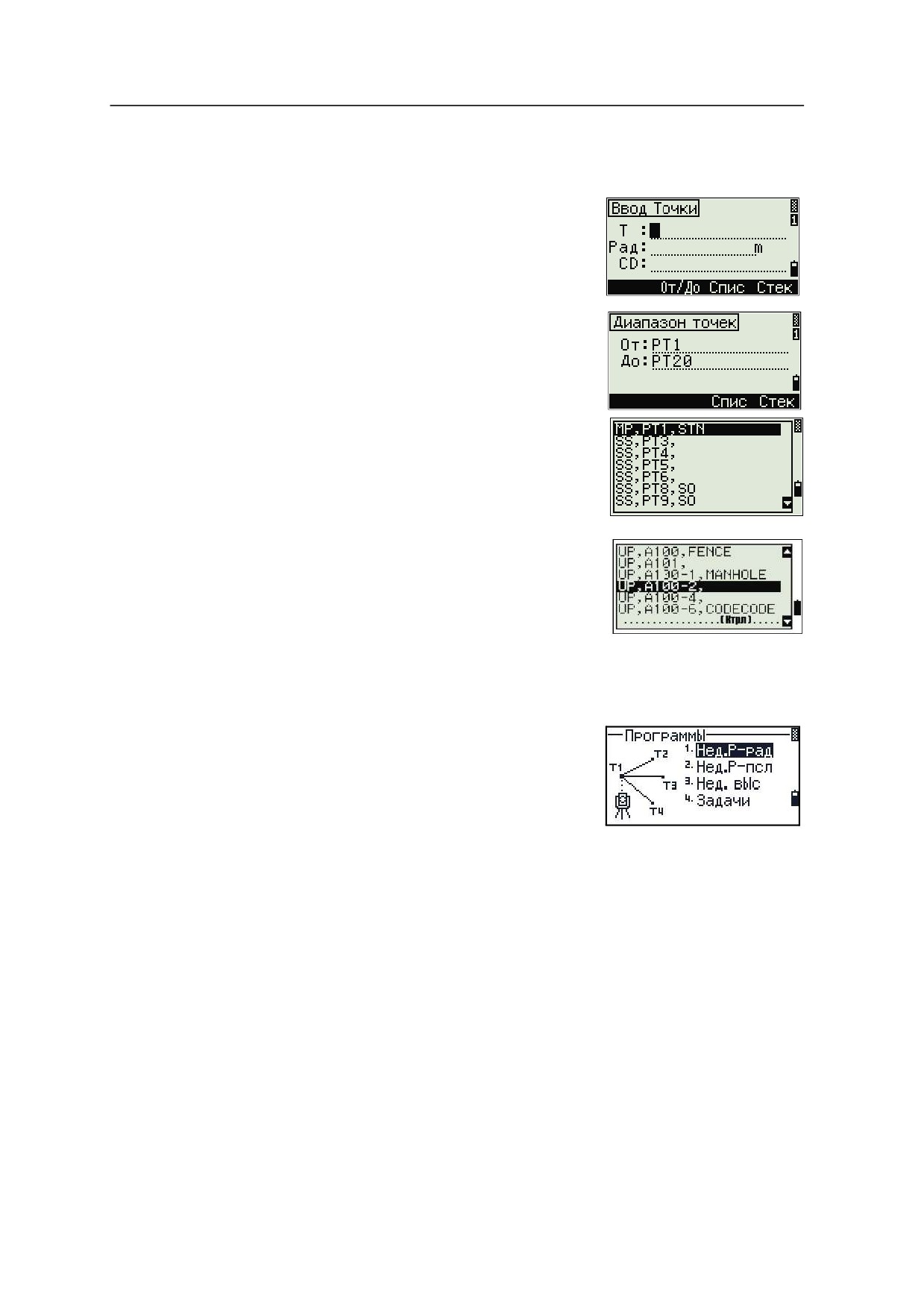

1.

Выберите программную клавишу От/До,

когда выбрано поле T.

2.

Введите начальную точку (От) и конечную

точку (До). Диапазон между От и До должен

быть меньше чем 1001 точка.

-

Если существующая точка находится

между От и До, появляется список точек.

Для выделения точки в списке нажмите

[^] или [v]. Для перехода к экрану

наблюдения при разбивке нажмите [ENT].

-

Если вы имеете назначенный

контрольный проект, и

дополнительные точки найдены в

контрольном проекте, программная

клавиша Ктрл появится внизу списка.

Меню Программы

Для отображения меню Программы нажмите

[PRG].

Для выбора команды в меню Программы

нажмите соответствующую цифровую клавишу.

Вы также можете нажать [^] или [v] для выбора

команды и затем нажать [ENT].

Меню Программы включает следующие пункты:

•

НедРаст-рад, стр. 61

•

НедРаст-пос, стр. 61

•

Недост. выс, стр. 62

•

Задачи, стр. 62

59

4 Приложения

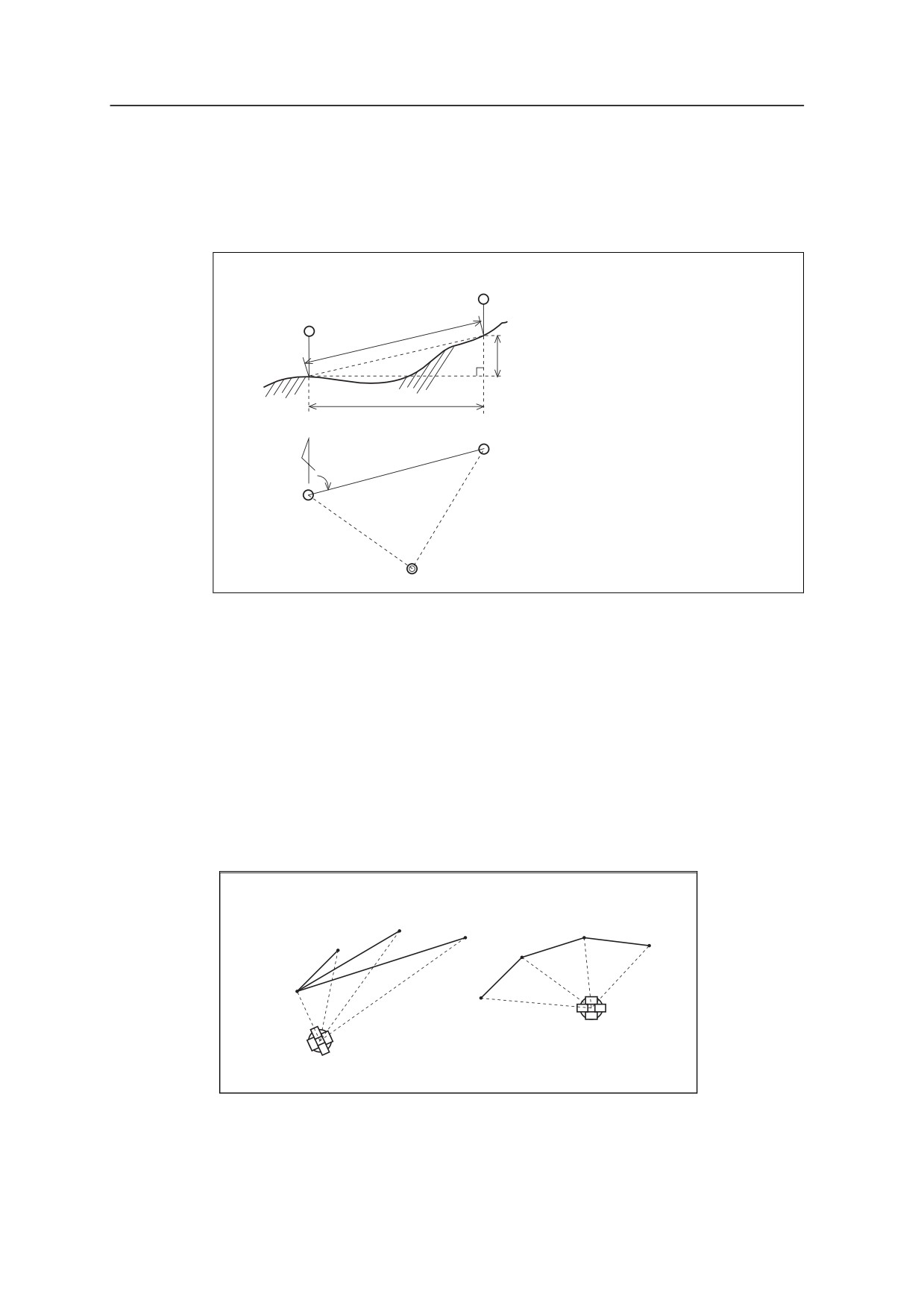

Измерение недоступных расстояний - обзор

Методы измерения недоступных расстояний позволяют измерить

горизонтальное проложение, вертикальное расстояние и наклонное расстояние

между двумя точками.

Вторая точка наведения

Первая точка

наведения

rSD

rVD

rHD

Направление 0 горизонталього угла

Вторая точка наведения

rHA

Первая точка

наведения

Точка станции

rSD

Наклонное расстояние между двумя точками

rVD

Вертикальное расстояние между двумя точками

rHD

Горизонтальное проложение между двумя точками

rV%

Уклон в процентах (rVD/rHD) x 100%

rGD

Вертикальный уклон (rHD/rVD):1

rAZ

Азимут от первой точки на вторую точку

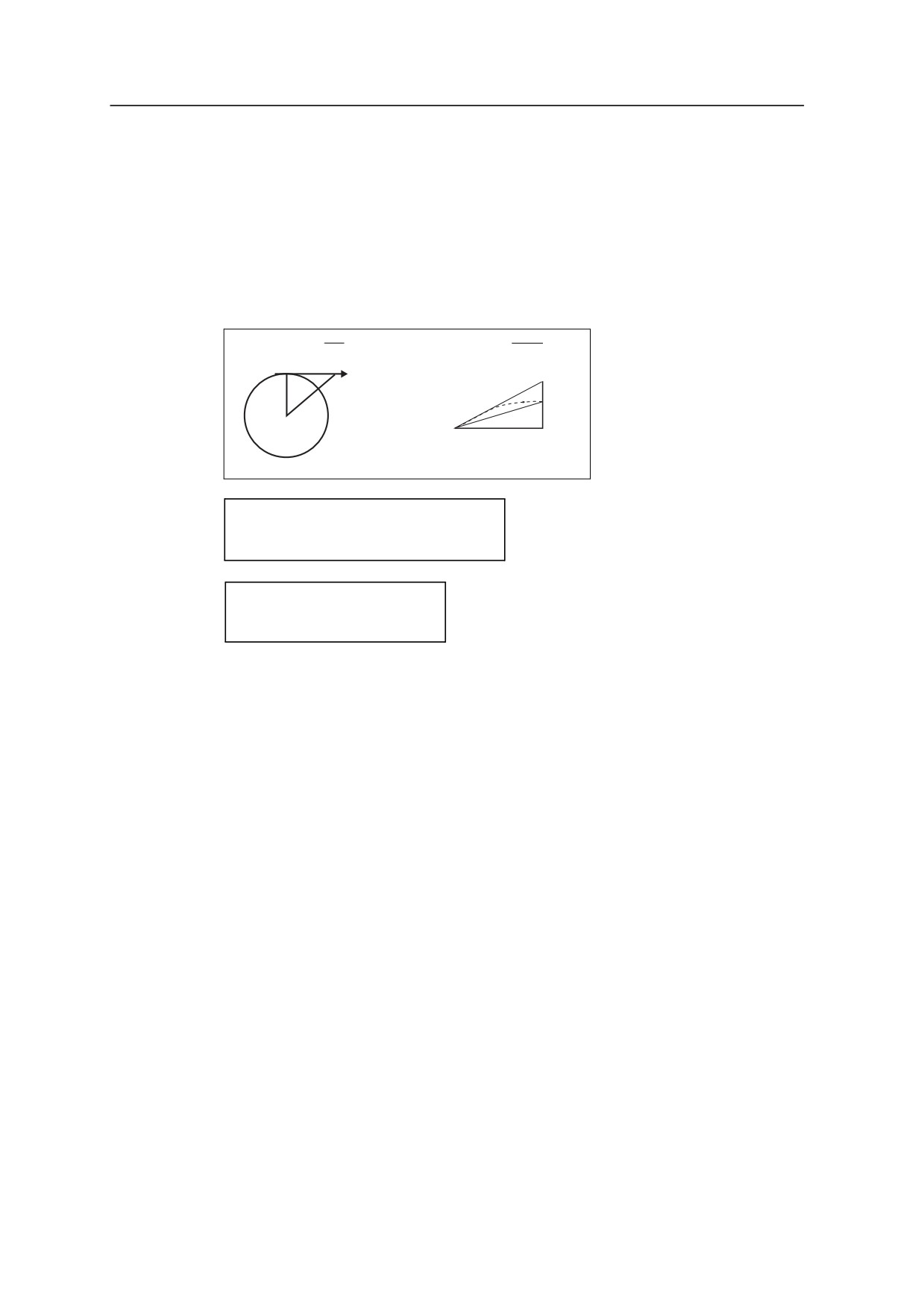

Разница между методами измерения НедРаст-рад и НедРаст-пос

Вычисление НедРаст-рад выполняется относительно первой точки до каждой

из последующих. Вычисление НедРаст-пос выполняется последовательно

между парами точек.

P3

P3

P4

P2

P4

P2

P1

P1

НедРаст-рад

НедРаст-пос

60

Приложения

4

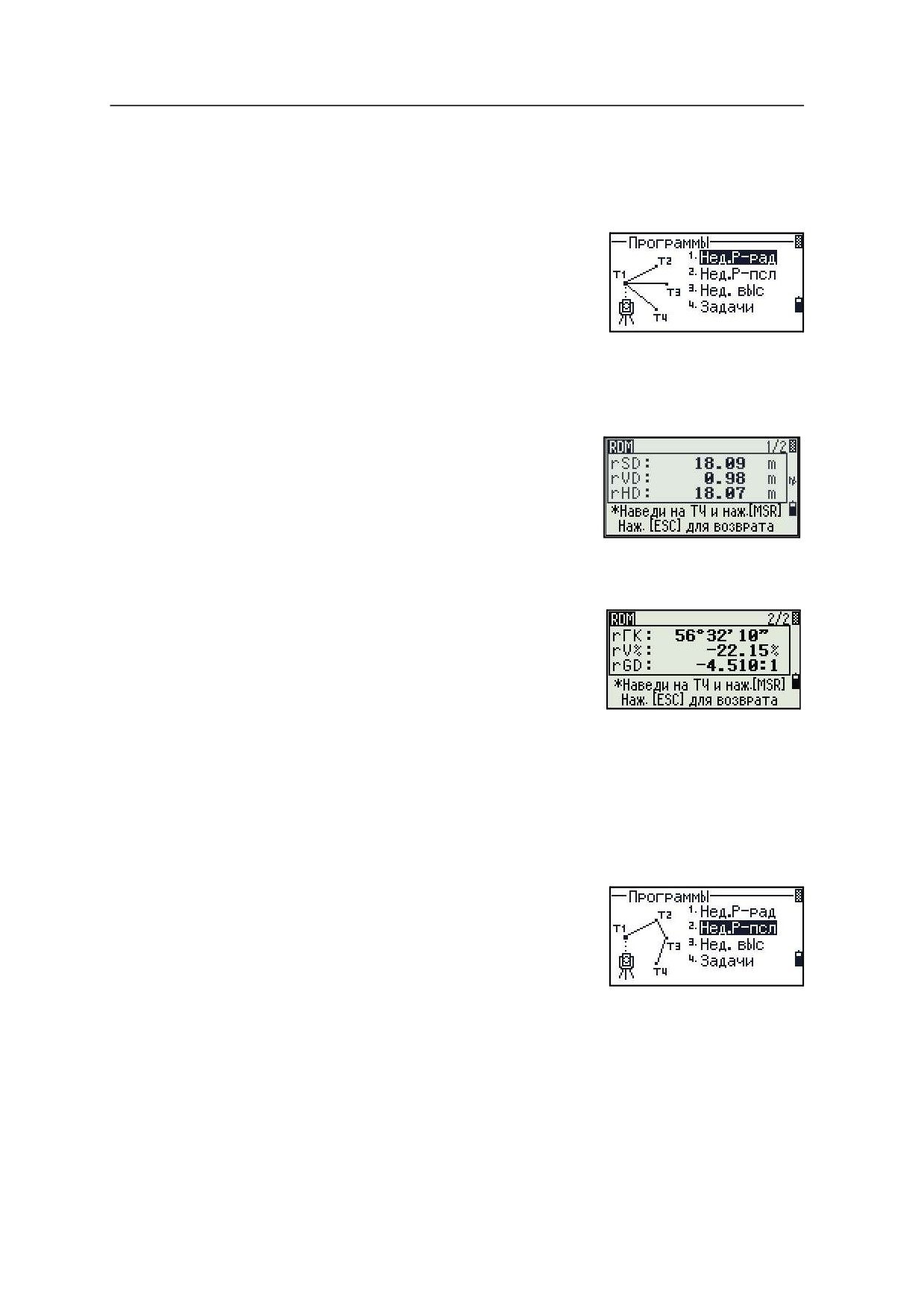

НедРаст-рад

Используйте эту опцию для измерения расстояния между текущей точкой и

первой измеренной точкой.

1.

Нажмите [1] или выберите НедРаст-рад в

меню Программы.

2.

Наведитесь на первую точку и нажмите

[MSR1] или [MSR2].

Появится расстояние от точки станции до

первой точки.

3.

Наведитесь на вторую точку и нажмите [MSR1] или [MSR2]. Появится

расстояние между первой и второй точкой.

rSD

Наклонное расстояние между

двумя точками

rVD

Вертикальное расстояние между

двумя точками

rHD

Горизонтальное расстояние между

двумя точками

4.

Для изменения отображаемого экрана нажмите [DSP].

rГК

Азимут от первой точки на вторую

точку

rV%

Уклон в процентах (rVD/rHD) x

100%

rGD

Вертикальный уклон (rHD/rVD):1

5.

Нажмите [ESC] для выхода.

НедРаст-пос

Используйте эту опцию для измерения расстояния между текущей точкой и

предыдущей измеренной точкой.

1.

Нажмите [2] или выберите НедРаст-пос в

меню Программы.

2.

Выполните те же действия, что и для

измерения недоступных расстояний

радиальным методом. Дополнительная

информация приводится в разделе НедРаст-

рад, стр. 61.

61

4 Приложения

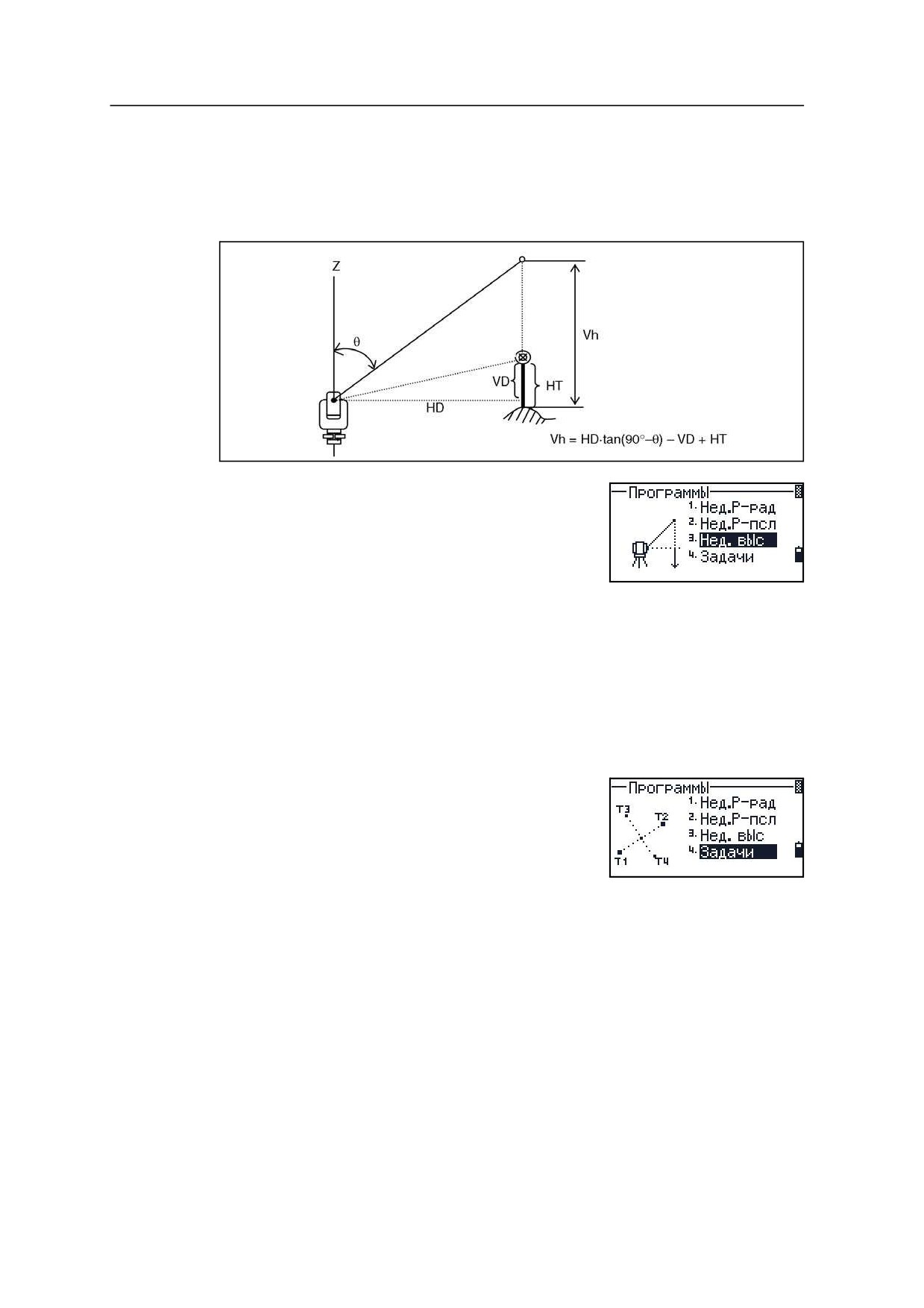

Недост. выс

Используйте эту опцию для измерения недоступной высоты.

Примечание - Призма необходима только на точке наведения (на цели).

Произвольная точка

Точка наведения

Точка станции

1.

Нажмите [3] или выберите Недост. выс в меню

Программы.

2.

Введите высоту цели.

3.

Наведитесь на точку цели и нажмите [MSR1]

или [MSR2].

4.

Ослабьте вертикальный зажим и затем поверните зрительную трубу на

цель в требуемой точке.

Появится разница высот (Vh).

5.

Нажмите [ESC] я завершения процедуры.

Задачи

Используйте функции меню Задачи для

выполнения расчетов координатной геометрии

(Cogo).

Чтобы открыть меню Задачи, нажмите [5] в меню

Программы.

В меню Задачи имеется пять пунктов

•

Обратная задача, стр. 63

•

Ввод, стр. 65

•

Площ и Перим, стр. 67

•

Вдоль/Попер, стр. 68

•

Засечки, стр. 70

62

Приложения

4

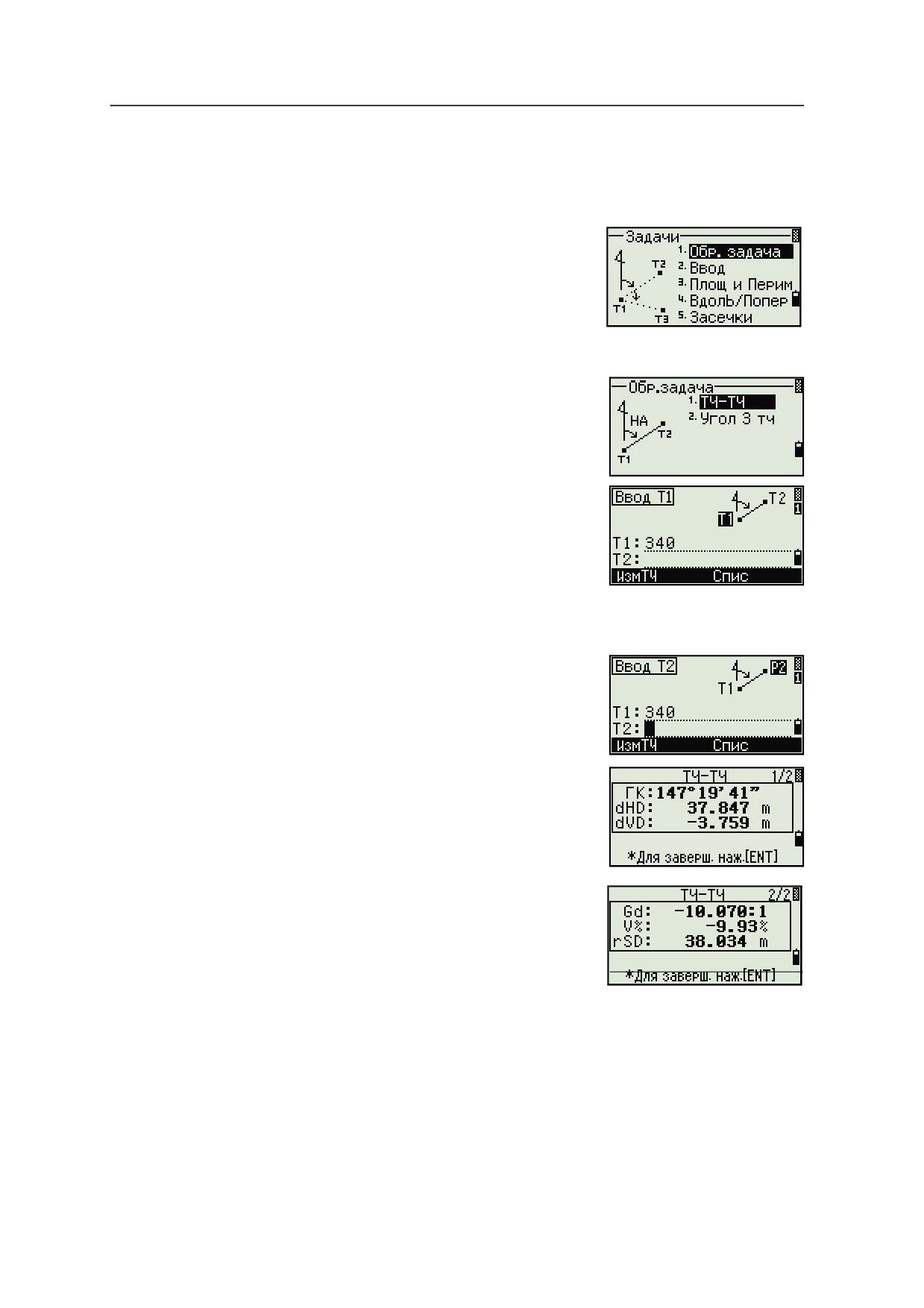

Обратная задача

Используйте этот пункт из меню Задачи для расчета угла и расстояния между

двумя координатами

Нажмите [1] или выберите Обр. задача в меню

Задачи. Появится меню обратной задачи.

Обратная задача ТЧ-ТЧ

Функция ТЧ-ТЧ рассчитывает расстояние и угол

между двумя введенными точками.

Для вычисления обратной задачи PT-PT:

1.

Нажмите [1] или выберите ТЧ-ТЧ в меню Обр.

задача.

2.

Введите номер или имя первой точки и затем

нажмите [ENT].

Если вы нажали [ENT] без ввода имени точки,

появится экран ввода координат, и вы можете

ввести координаты. Эти координаты не сохраняются в базе данных. Если вы

хотите сохранить точку, выберите новое имя точки.

3.

Введите имя/номер второй точки и затем

нажмите [ENT]. При необходимости выберите

программную клавишу ИзмТЧ для измерения

точки на местности, чтобы вы могли

использовать ее при расчетах.

На экране появятся азимут, горизонтальное

расстояние и вертикальное расстояние от

первой точки до второй точки.

4.

Сделайте одно из следующего:

-

Для возврата к экрану ввода точек

нажмите, [ESC].

-

Для возврата к меню Задачи нажмите

[ENT].

63

4 Приложения

-

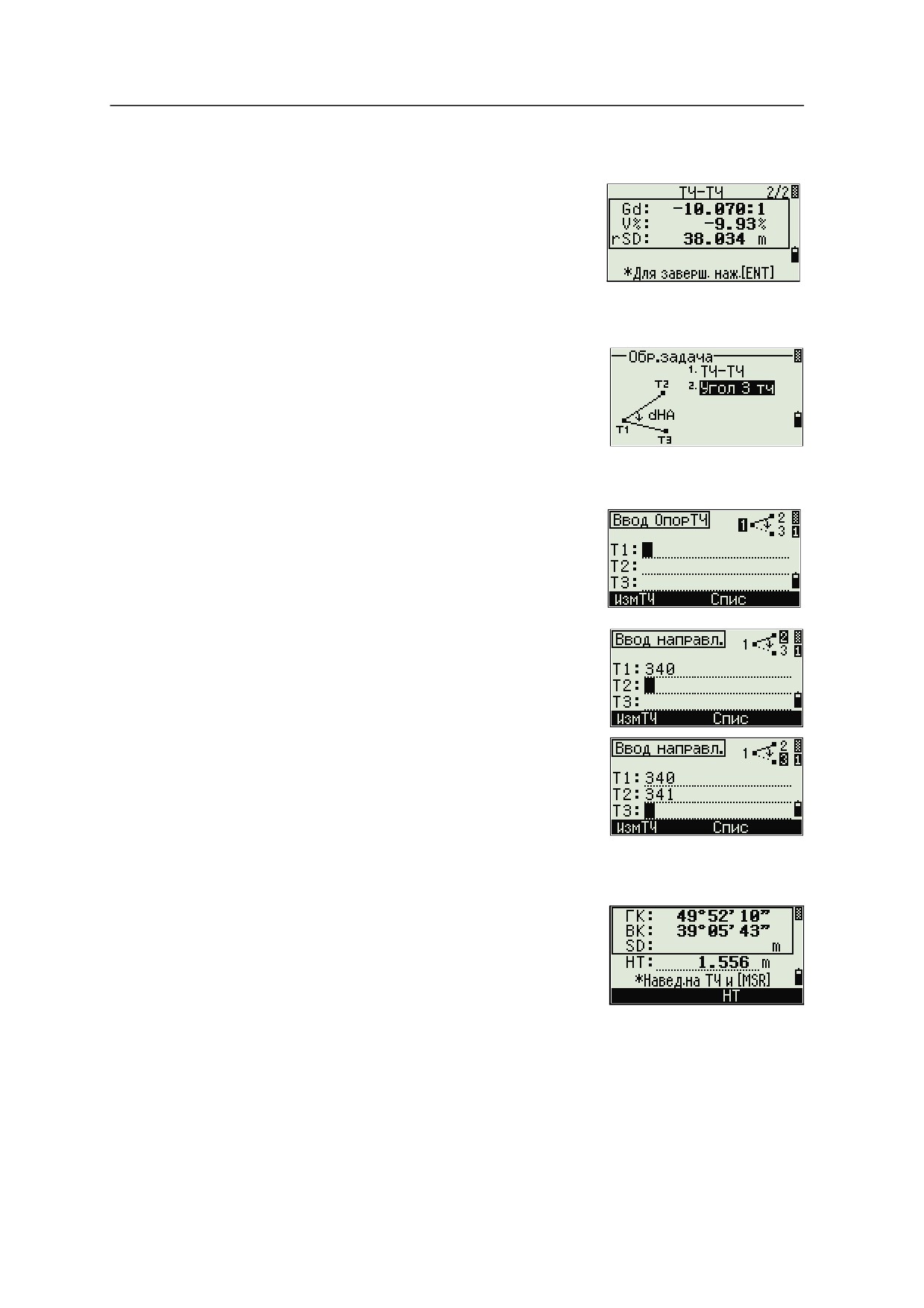

Для изменения вида отображаемых результатов нажмите [DSP].

Gd

Наклон (HD/VD)

V%

100/Gd

rSD

Наклонное расстояние от PT1 до

PT2

Угол 3 тч

Если вы выбрали функцию Угол 3 тч, Focus 4W

вычислит угол между двумя линиями, заданными

тремя точками.

Для расчета угла по трем точкам:

1.

Нажмите [2] или выберите Угол 3 тч в меню Обр. задача

P1 является базовой точкой. Две линии

задаются точками P2 и P3 с общей точкой P1.

2.

Введите имя точки P1. Иначе, используйте

программную клавишу ИзмТЧ для измерения

точки.

3.

Введите вторую точку (P2) для определения

базовой линии, P1-P2. Угол (dГК) измеряется

от базовой линии.

4.

Введите третью точку (P3) для определения

второй линии, P1-P3.

Когда вы нажмете программную клавишу

ИзмТЧ, появится временный экран

измерения. Наведитесь на цель и нажмите [MSR1] или [MSR2] чтобы сделать

измерение.

После измерения появится экран записи

точки. Чтобы сохранить измеренную точку,

введите значения T, HT и CD и нажмите [ENT].

Для использования точки без записи ее

нажмите [ESC].

64

Приложения

4

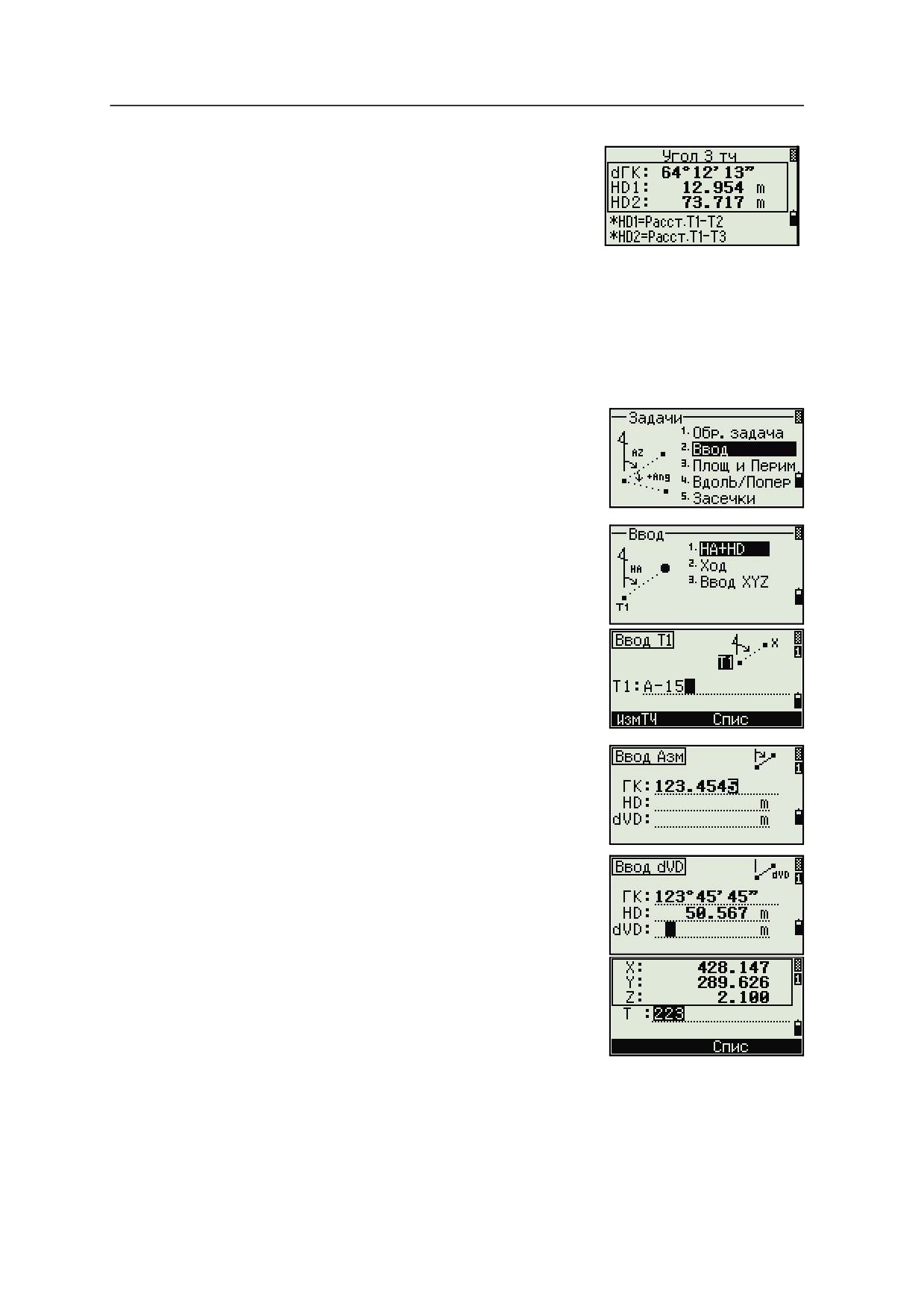

Когда вы ввели все три точки, инструмент

вычислит угол и расстояние.

5.

Сделайте одно из следующего:

-

Для возврата к меню Обр. задача

нажмите [ENT].

-

Для возврата к экрану Ввод опорТЧ нажмите [ESC].

Ввод

Выберите эту функцию в меню Задачи. Используйте этот метод для расчета и

ручного ввода координат.

Для входа в меню Ввод нажмите [2] или выберите

Ввод из меню Задачи. В этом меню имеется три

функции для записи новых координат точек.

Азимут и горизонтальное проложение

Для вычисления координат по азимуту и

расстоянию от базовой точки (P1), нажмите [1] или

выберите HA+HD из меню Ввод.

Введите базовую точку P1. Введите имя точки и

нажмите [ENT].

Введите азимут, горизонтальное расстояние и

вертикальное расстояние. Затем нажмите [ENT].

Например, чтобы ввести 123°45'45", наберите

123.4545 и затем нажмите [ENT].

Если вы не ввели значение в поле dVD, будет

использоваться значение 0.0000.

Появляется экран записи точки с рассчитанными

координатами. Номер точки T будет равен номеру

последней записанной точки + 1. Нажмите [ENT] для

сохранения точки.

65

4 Приложения

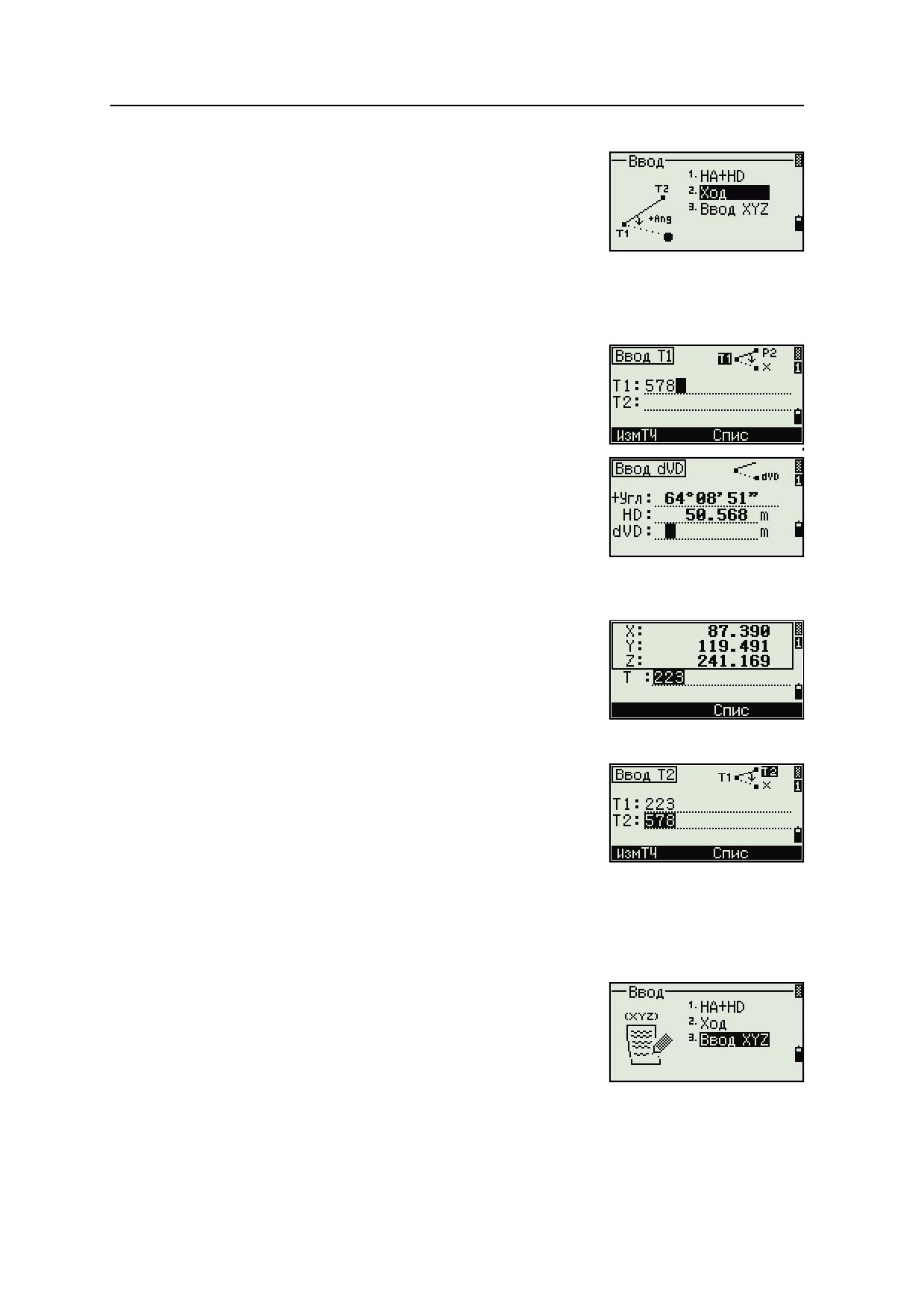

Ход

Для вычисления новой точки, основываясь на двух

заданных точках и углу, горизонтальному

проложению и вертикальному расстоянию от

линии, заданной этими двумя точками, используйте

функцию Ход.

Нажмите [2] или выберите Ход в меню Ввод.

Для ввода P1 и P2, введите имя точки или сделайте

измерение.

Введите положительный или отрицательный угол,

горизонтальное проложение и вертикальное

расстояние от базовой линии, определенной по

точкам P1-P2.

Если вы не вводите значение в поле dVD, будет

использоваться значение 0.0000.

Когда вы нажмете [ENT], находясь в поле dVD, будет

вычислена новая точка. Номер точки в поле T по

умолчанию будет равен номеру последней

записанной точке + 1.

Для записи новой точки и возврата в экран ввода

точки нажмите [ENT].

P1 (базовая точка) по умолчанию будет иметь

значение предыдущей записанной точки. P2 по

умолчанию соответствует предыдущему значению

P1.

Совет - Для последовательного вычисления новых точек хода вводите +Ang, HD и dVD

B

из предыдущей линии хода. Это наиболее удобный путь для ввода точек хода.

Ввод координат

Для ручного ввода координат XYZ нажмите [3] или

выберите Ввод XYZ из меню Ввод.

Номер точки T будет равен номеру последней

записанной точки + 1.

66

Приложения

4

Введите координаты при помощи цифровых

клавиш. Для перехода к следующему полю

нажмите [ENT] или [v] в поле.

Чтобы сохранить точку в виде MP записи и

вернуться к экрану ввода точки, нажмите [ENT] в

поле Z. По умолчанию T увеличится к следующему

значению.

Вы можете записать данные NE, NEZ или только Z.

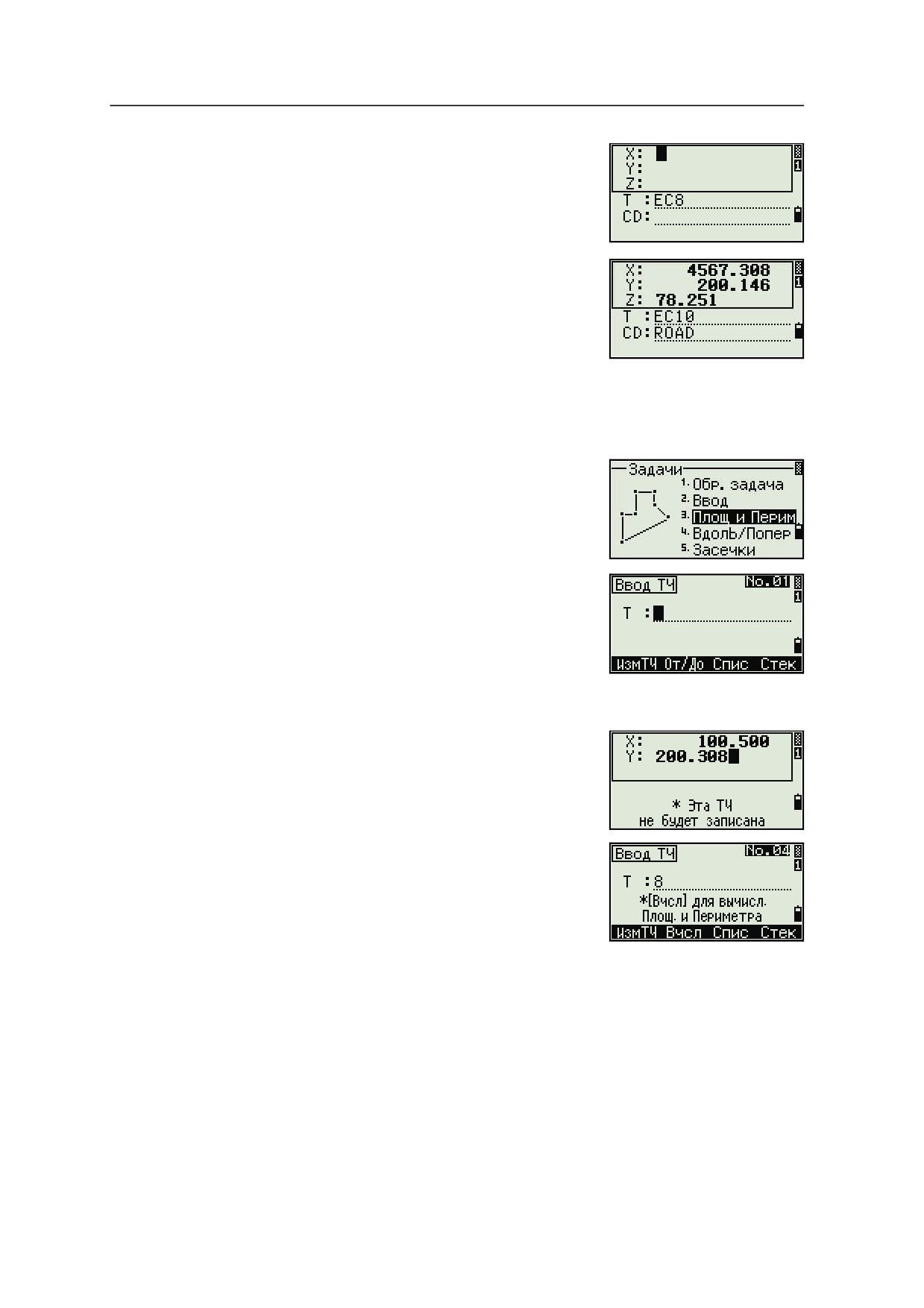

Площ и Перим

Используйте эту опцию из меню Задачи для вычисления площади и периметра.

Нажмите [3] или выберите Площ и Перим в меню

Задачи.

Чтобы сделать измерение, введите первую точку и

нажмите [ENT], или выберите программную клавишу

ИзмТЧ.

Счетчик в правом верхнем углу экрана показывает,

сколько точек вы ввели.

Для последовательного ввода номеров точки

используйте программную клавишу От/До.

Дополнительная информация приводится в разделе

Дополнительные возможности: Ввод диапазона

точек, стр. 68.

Если вы ввели имя новой точки, вы можете ввести

новые координаты и записать точку. Если вы не

хотите записывать точку, нажмите [ENT] без записи

значения в поле T. Введенные координаты XY

появятся на экране.

Продолжайте вводить точки, пока не введете все

поворотные точки участка. Затем нажмите [v] для

вычисления площади и периметра.

Первая и последняя введенные точки соединяются,

чтобы замкнуть участок. Вы должны вводить точки в том порядке, в котором

они образуют участок. Вы можете ввести до 99 точек.

67

4 Приложения

Нажмите [ENT] для завершения функции или

нажмите [ESC] для возврата к предыдущему экрану

не выполняя действия.

Дополнительные возможности: Ввод диапазона точек

Для быстрого ввода диапазона последовательных точек используйте

функцию ввода диапазона. Для доступа к этой

функции, выберите программную клавишу От/До в

экранах ввода No. 01 или No. 02.

Введите имя первой точки в поле От и имя

последней точки в поле До. Вы можете включать

символы и дефисы в имена точек, но последний

символ должен быть цифрой.

Чтобы запустить поиск большего числа точек,

нажмите [ENT] в поле До. Счетчик покажет

количество найденных точек.

Когда поиск завершится, вы вернетесь к экрану

Ввод ТЧ.

Выберите программную клавишу Вчсл, чтобы

посчитать площадь и периметр, или введите имя

точки в поле T.

Нажмите [ESC] для возврата к экрану Ввод ТЧ, в котором появится имя

предыдущей точки.

Примечание - Если вы ищете точку, когда определен контрольный проект, и

система не может найти точку в текущем проекте, производится поиск и в

контрольном проекте. Если точка найдена в контрольном проекте, она

копируется в текущий проект как UP запись. Дополнительную информацию

можно найти в разделе Настройка контрольного проекта, стр. 81.

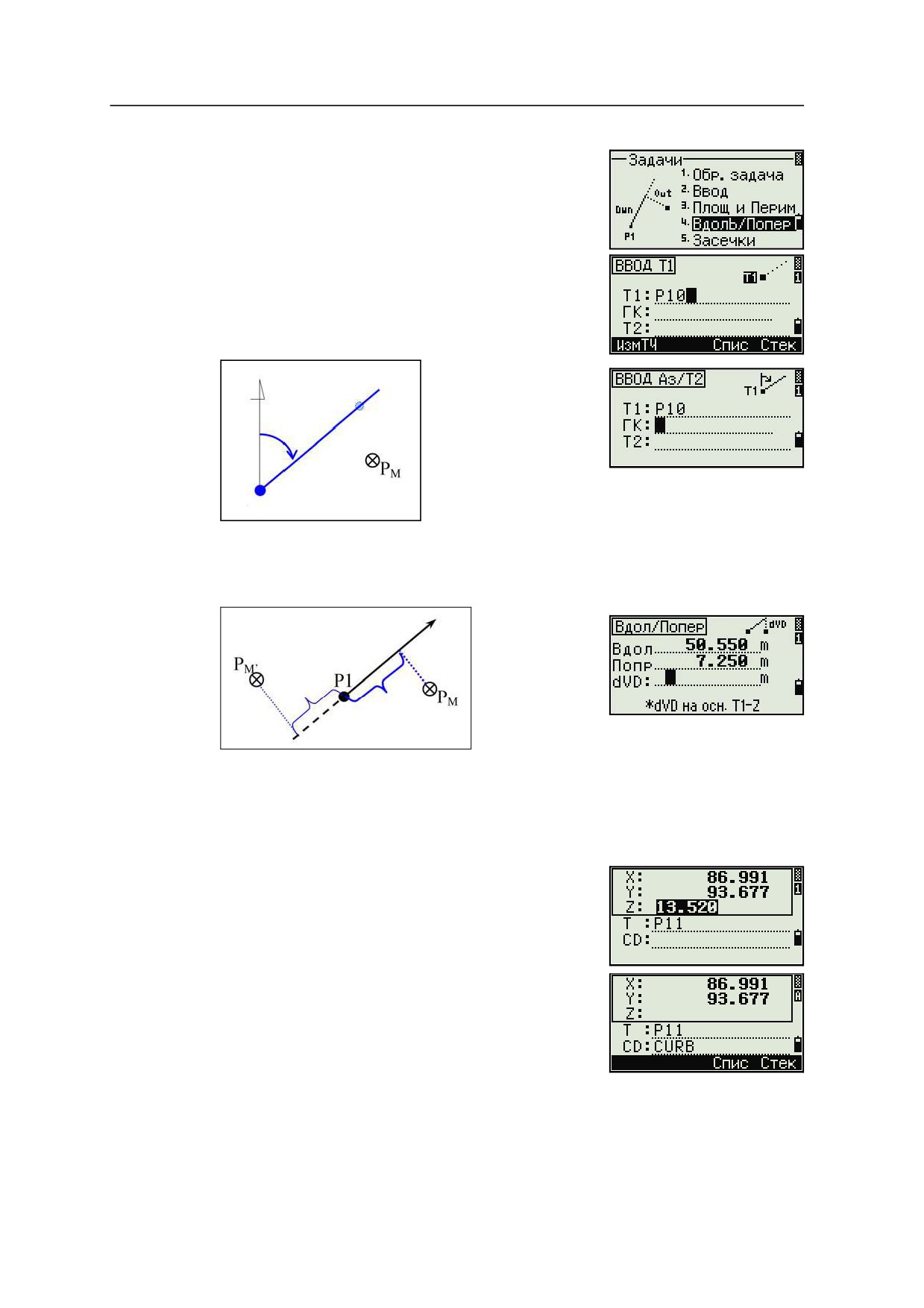

Вдоль/Попер

Используйте эту опцию из меню Задачи для вычисления координат точек на

поперечниках от базовой линии.

68

Приложения

4

Нажмите [4] или выберите Вдоль/Попер в меню

Задачи.

Введите базовую точку (Т1).

Определите опорный азимут. Чтобы сделать это,

введите значение в поле ГК или Т2. Т2 является

второй точкой линии.

P2

HA

P1

Введите горизонтальное расстояние вдоль базовой линии (Вдоль),

горизонтальное расстояние, перпендикулярное линии (Поперек) и вертикальное

расстояние (dVD).

Попр.(+)

Вдоль(-)

Вдоль(+)

Попр.(-)

Отрицательное значение в поле Вдол означает противоположное направление

вдоль определенной линии азимута.

Отрицательное значение в поле Попр будет для левой стороны линии азимута.

Для вычисления координат точки (PM) нажмите

[ENT] в поле dVD. В нем можете изменить

координату Z.

Для записи точки нажмите [ENT] в поле CD.

69

4 Приложения

Координаты сохраняются как CC запись.

Засечки

Используйте эту опцию в меню Задачи для вычисления координат с помощью

функции засечки.

Нажмите [5] или выберите Засечки в меню Задачи.

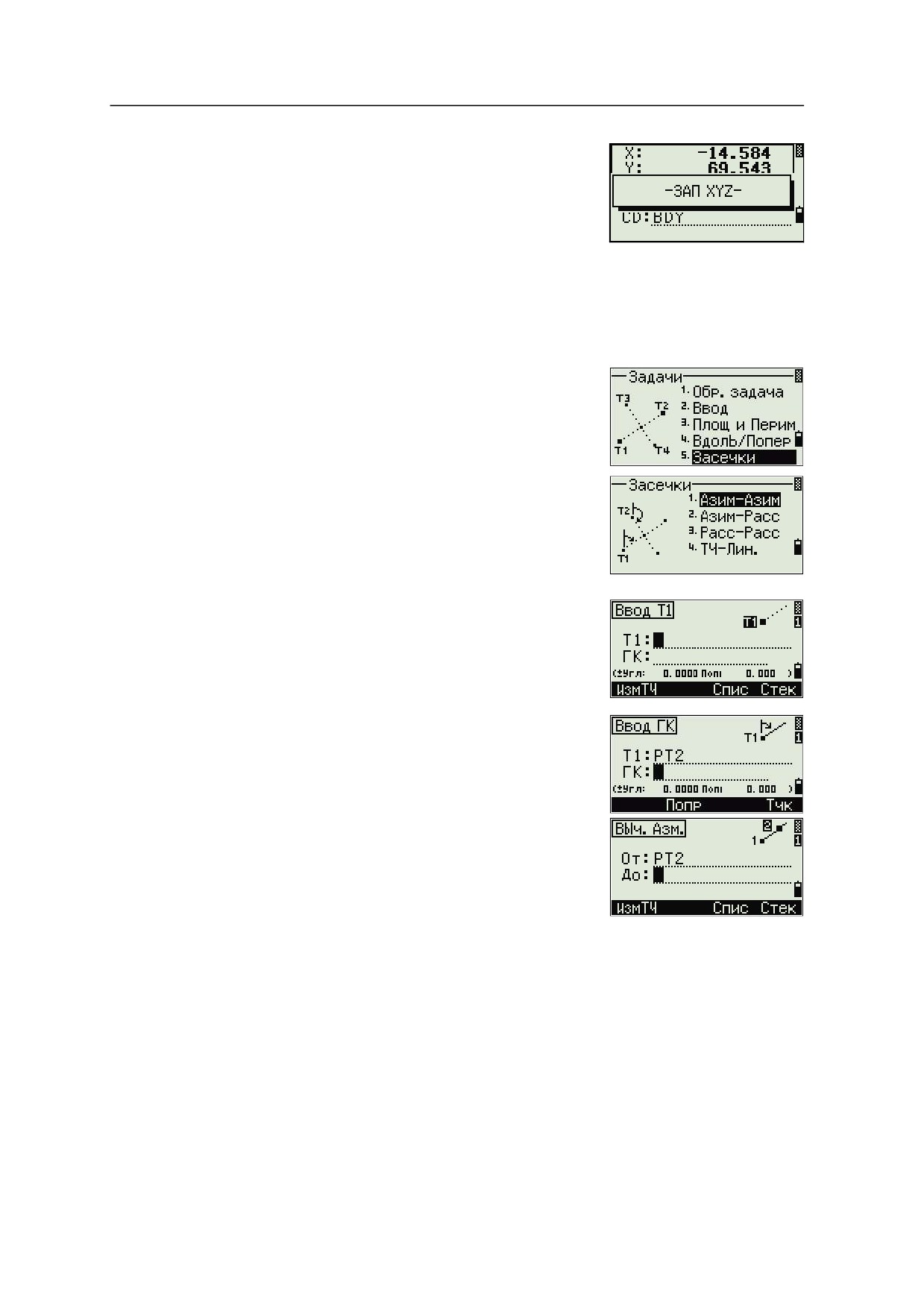

Появится меню Задачи. Оно содержит четыре

функции для вычисления координат.

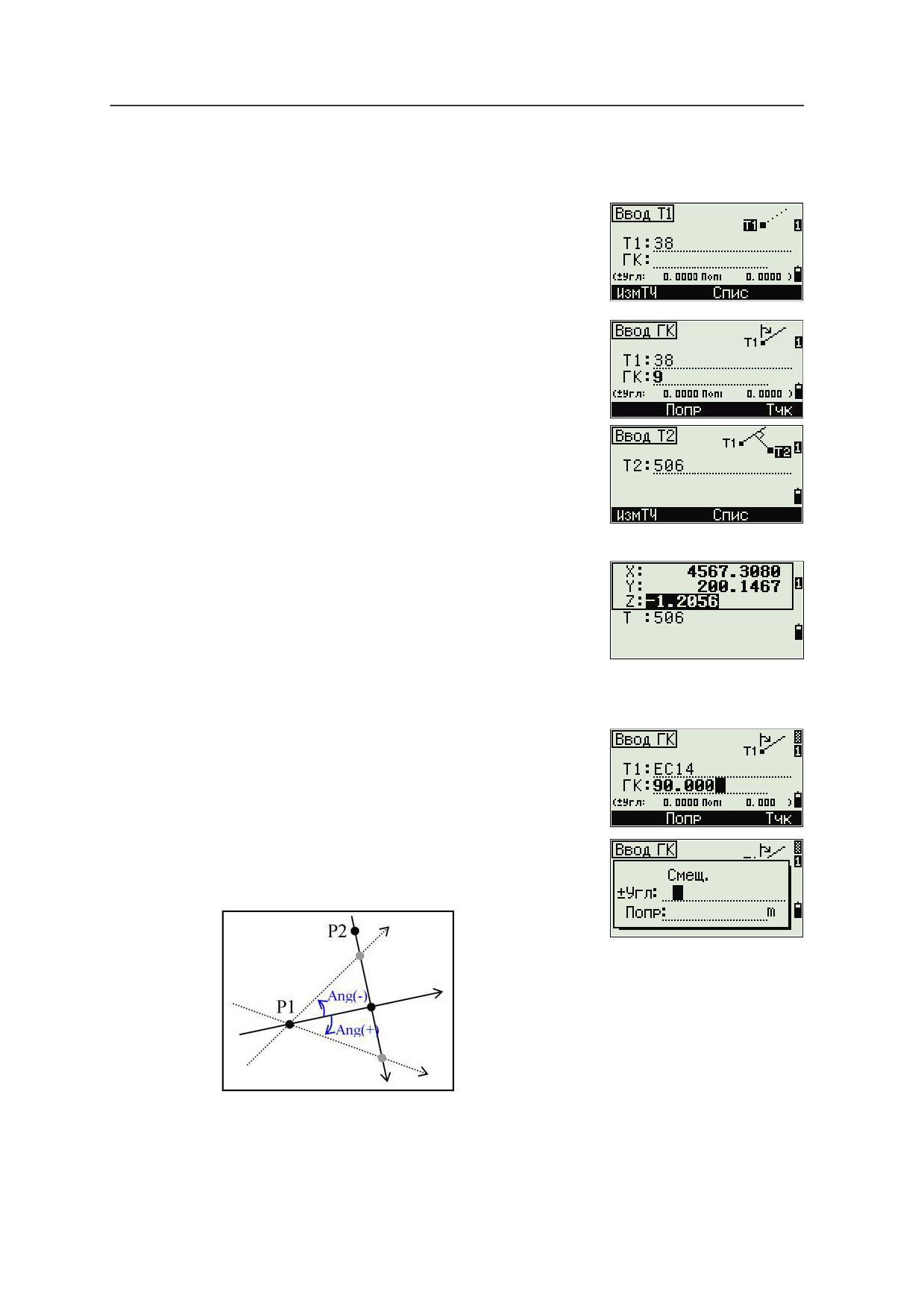

Вычисление засечки азимут-азимут

Засечка типа азимут-азимут является точкой

пересечения двух линий. Для расчета засечки типа

азимут-азимут:

1.

Нажмите [1] или выберите Азим-Азим в меню

Засечки.

2.

Введите имя первой точки и нажмите [ENT].

Иначе, чтобы напрямую измерить точку,

выберите программную клавишу ИзмТЧ.

3.

Определите по азимуту первую линию.

4.

Чтобы определить линию по двум точкам,

выберите программную клавишу Тчк. В поле

От по умолчанию появится точка P1, но вы

можете изменить выбираемую точку. В поле

До введите или измерьте вторую точку.

Дополнительную информацию смотрите в

разделе Дополнительные возможности: Ввод смещений угла и

расстояния, стр. 73.

5.

Сделайте одно из следующего:

-

Для возврата к предыдущему экрану нажмите [ENT]. Вычисленное

значение появится в поле ГК.

-

Для перехода к следующему экрану нажмите [ENT].

70

Приложения

4

6.

Определите вторую линию по двум точкам

или по P2 и ГК.

7.

Для расчета координат точки пересечения

нажмите [ENT] в поле ГК. Вычисленные

координаты появятся на экране. Вы можете

ввести координату Z, если это нужно.

8.

Введите значения в поле T и в поле CD.

9.

Для записи точки нажмите [ENT].

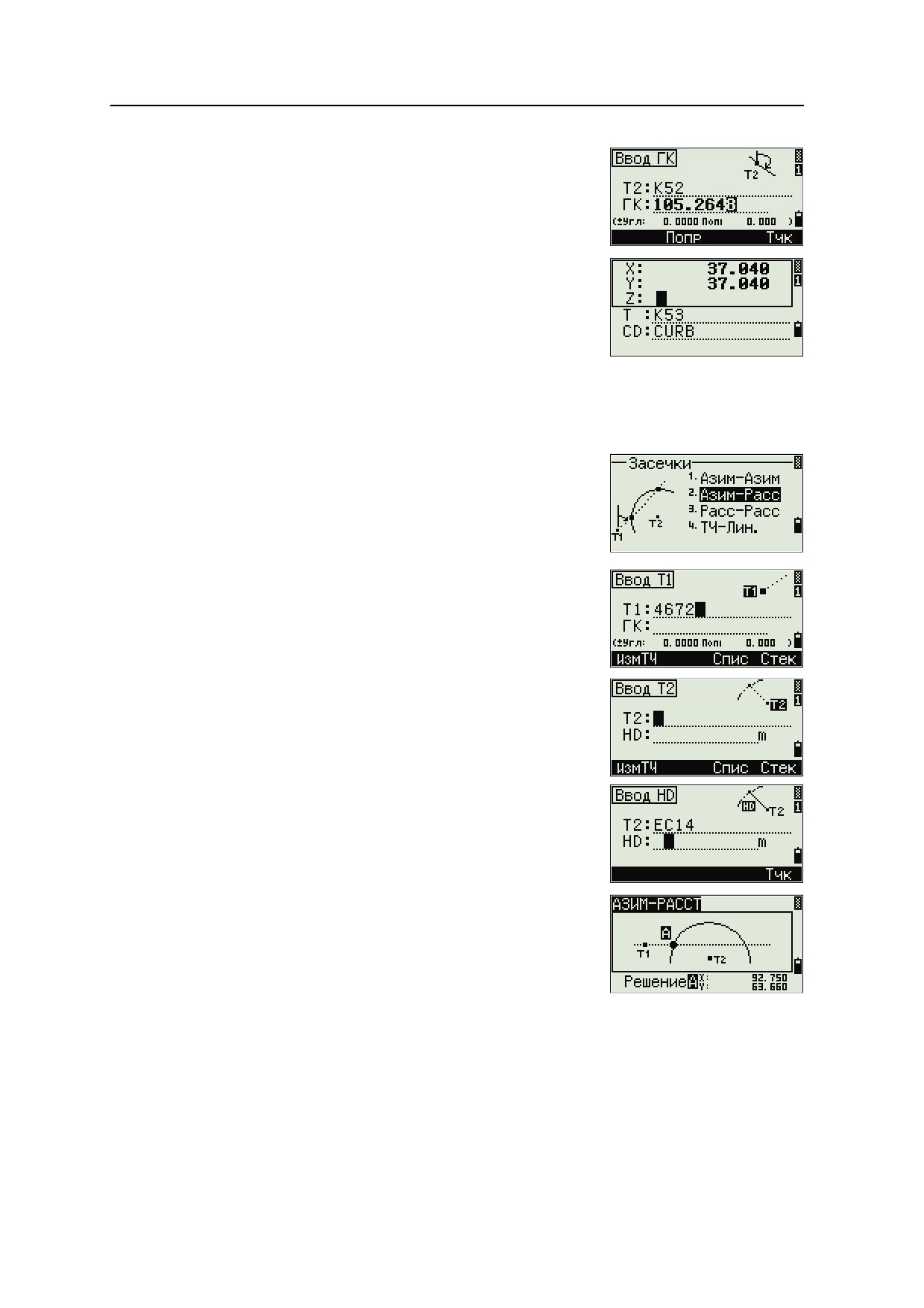

Вычисление засечки типа азимут-расстояние

1.

Нажмите [2] или выберите Азим-Расс в меню

Засечки. Азим-Расс вычисляет точку

пересечения, формируемую одной линией и

одним расстоянием (радиусом).

2.

.Введите точку на линии. Линия может быть

задана двумя точками или точкой и азимутом

3.

Введите вторую точку (P2) в качестве центра

окружности.

4.

Введите расстояние от P2:

-

Чтобы определить расстояние по двум

точкам (HD) выберите программную

клавишу Тчк.

-

Для расчета координат точки

пересечения нажмите [ENT] в поле HD.

71

4 Приложения

5.

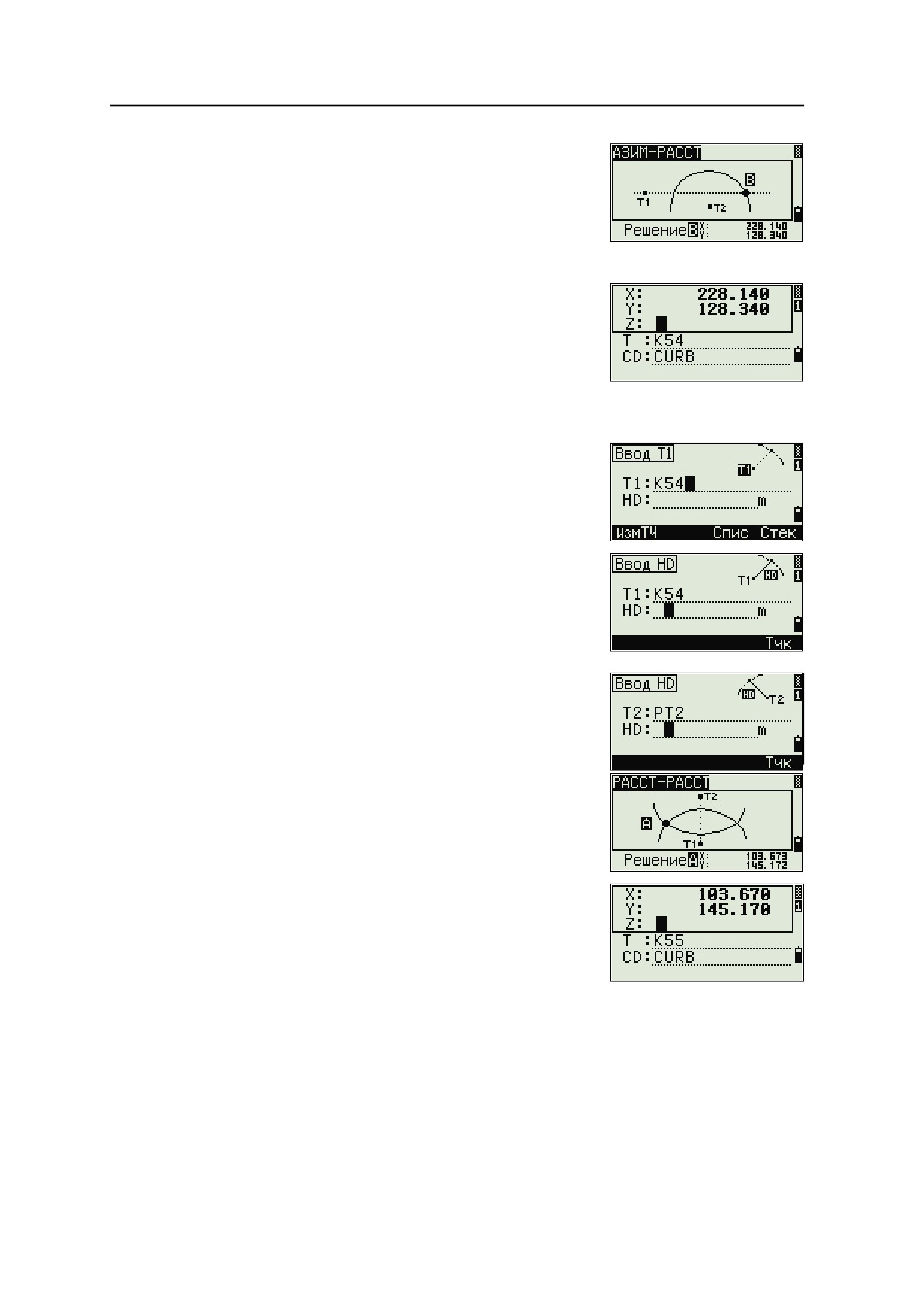

Если результатом будут две точки, первое

решение будет показано графически

относительно линии P1-P2. Для отображения

второго решения нажмите [<] или [>].

6.

Для записи точки нажмите [ENT] когда

появится нужное решение.

7.

При необходимости введите координату Z.

8.

Для перехода к полям T и CD нажмите [ENT].

Вычисление засечки типа расстояние-

расстояние

1.

Нажмите [3] или выберите Расс-Расс в меню Засечки.

2.

Введите имя первой точки и нажмите [ENT],

или выберите программную клавишу ИзмТЧ

для непосредственного измерения точки.

3.

Введите расстояние от P1 и нажмите [ENT].

4.

Для определения расстояния (HD) по двум

точкам выберите программную клавишу Тчк.

5.

Введите P2 и расстояние от P2 (HD).

6.

Для вычисления координат точки

пересечения нажмите [ENT] в поле HD.

7.

Нажмите [<] или [>] для отображения второго

решения.

8.

Для записи точки нажмите [ENT] когда

появится нужное решение.

9.

При необходимости введите координаты Z.

10. Нажмите [ENT] для перехода к полям T и CD.

72

Приложения

4

Вычисление засечки типа точка-линия

1.

Нажмите [4] или выберите ТЧ-Лин. в меню Засечки.

2.

Введите имя первой точки и нажмите [ENT],

или выберите программную клавишу ИзмТЧ

для непосредственного измерения точки.

3.

Введите азимут или выберите программную

клавишу Тчк для ввода имени другой точки

на линии.

4.

Введите точку, находящуюся

перпендикулярно к линии, или выберите

программную клавишу ИзмТЧ для измерения

точки.

5.

Для вычисления координат точки

пересечения нажмите [ENT].

Если P1 и P2 являются 3D точками,

координата Z точки на перпендикуляре будет

посчитана относительно наклона P1-P2.

6.

Введите T и CD, затем нажмите [ENT] для

записи точки.

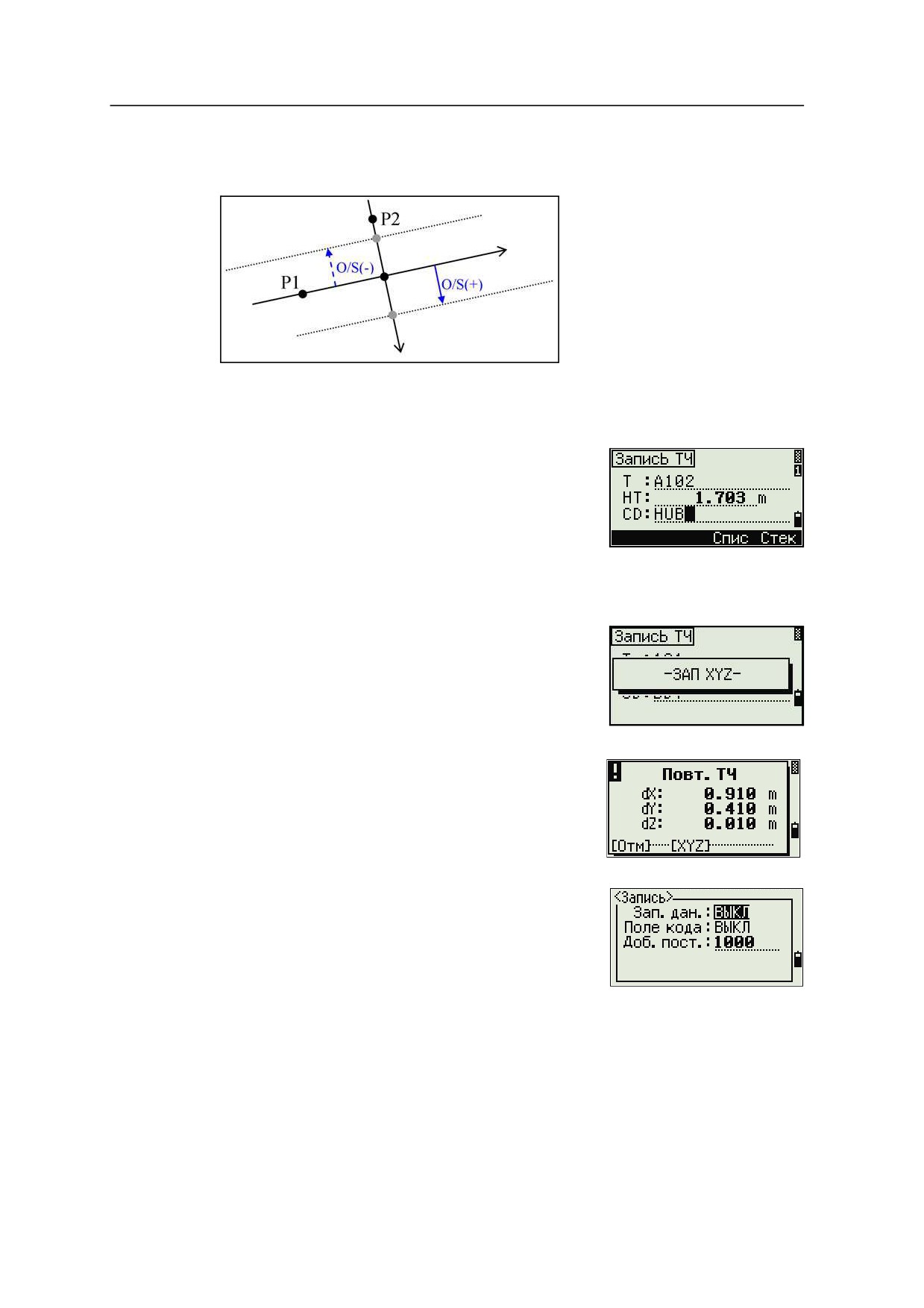

Дополнительные возможности: Ввод смещений угла и расстояния

Для отображения экрана ввода смещений,

выберите программную клавишу Попр.

В поле Угл введите положительное значение для

поворота линии по часовой стрелке и

отрицательное - против часовой стрелки.

73

4 Приложения

В поле Попр введите положительное значение для задания смещения вправо

или отрицательное для смещения влево.

Запись измеренных данных

Для записи точек из любого экрана наблюдения

нажмите [ENT].

Номер точки T по умолчанию будет следующим

именем T, + 1.

Вы можете ввести имя точки T из списка или стека

точек. Дополнительная информация приводится в разделах Ввод точки из

списка точек, стр. 36, и Ввод точки из стека точек, стр. 36.

Для записи точки нажмите [ENT] в последнем поле.

Если ГК или ВК сместились после того как вы

сделали измерение, но до того, как вы нажали [ENT],

записанный угол будет углом, показанным в

момент нажатия [ENT]. При записи только угловых

значений, SD всегда записывается как 0.0000

Если имя точки, которую вы хотите записать уже

существует в проекте, появится сообщение об

ошибке. В зависимости от типа существующей

записи, вы можете перезаписать старые данные на

новые. Дополнительную информацию можно

найти в разделе Запись данных, стр. 119.

Если нет необходимости записывать данные,

нажмите [MENU] и установите в Установ / Запись

значение Выкл.

По умолчанию установлено значение ВЫКЛ.

74

Приложения

4

Переключение между отображаемыми экранами

Нажмите [DSP] для переключения между отображаемыми экранами.

Дополнительная информация приводится в разделе [DSP] клавиша, стр. 26.

Каждый раз, когда вы нажимаете [DSP], появляется следующий экран. Когда вы

нажимаете [DSP] на последнем экране, появляется первый экран.

Доступны для отображения следующие строки экрана.

СТРОКА1

СТРОКА2

СТРОКА3

СТРОКА4

dOWN

X

HA

HA

OUT

Y

VA

VD

dZ

Z

SD

HD

СТРОКА5

HD

VD

SD

Экран СТРОКА 5 доступен только когда установлены вторые единицы

измерения расстояний. Дополнительная информация приводится в разделе

Прочие установки, стр. 87.

Для отображения дуги доступны следующие экраны.

ДУГА1

ДУГА2

ДУГА3

ДУГА4

DWN

X

HA

HA

OUT

Y

VA

VD

SD

HD

dZ

Z

ДУГА5

HD

VD

SD

Экран ДУГА 5 доступен только когда установлены вторые единицы измерения

расстояний. Дополнительная информация приводится в разделе Прочие

установки, стр. 87.

Для отображения плоскости доступны следующие экраны.

PLN1

PLN2

PLN3

DWN

X

HA

dZ

Y

VA

Z

75

5 Экранное меню

Менеджер проектов

Используйте менеджер проектов для открытия,

создания, удаления и управлениями проектами.

Чтобы открыть Менеджер проектов нажмите [1] или

выберите Проекты из экрана МЕНЮ.

Если в Focus 4W сохранены проекты, появится

список проектов. Он показывает все сохраненные проекты, более новые

проекты находятся в верхней части списка. См. раздел Открытие

существующего проекта, стр 78.

Если нет сохраненных проектов, появится экран Создать проект. Смотрите

раздел Создание нового проекта, стр 79.

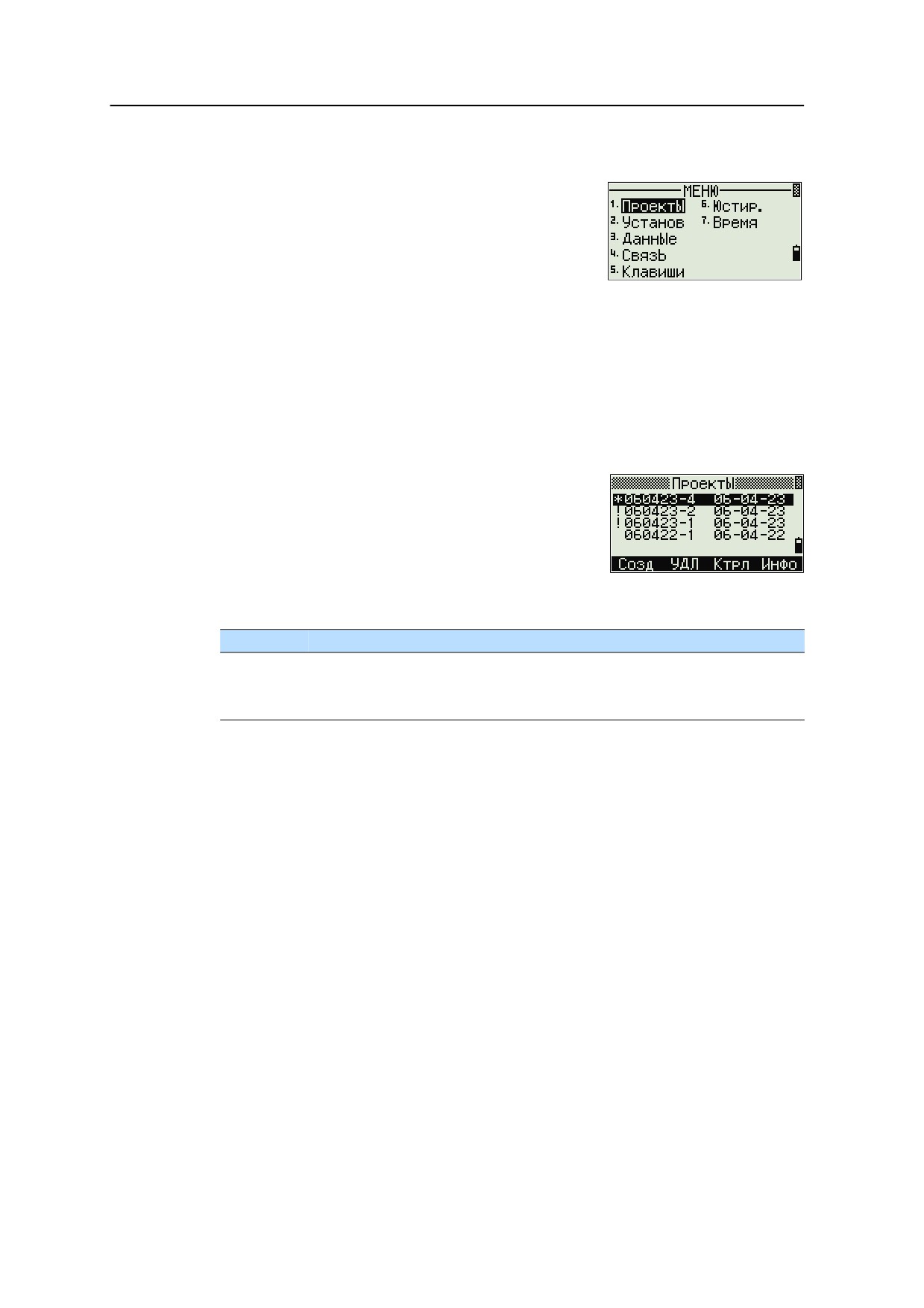

Открытие существующего проекта

Список проектов показывает все проекты,

сохраненные в инструменте, в убывающем порядке

по дате создания.

Дополнительную информацию о проекте

предоставляют следующие символы:

Символ

Значение

Текущий проект

@

Контрольный проект

!

Некоторые установки проекта отличаются от текущего проекта

Нажмите [^] для перемещения вверх и [v] для перемещения вниз по списку

проектов. Нажмите [ENT] чтобы открыть выделенный проект.

Когда вы открыли проект, все настройки проекта автоматически заменяются на

те, которые используются в открытом проекте.

78 Электронный тахеометр Focus 4. Руководство пользователя

Экранное меню

5

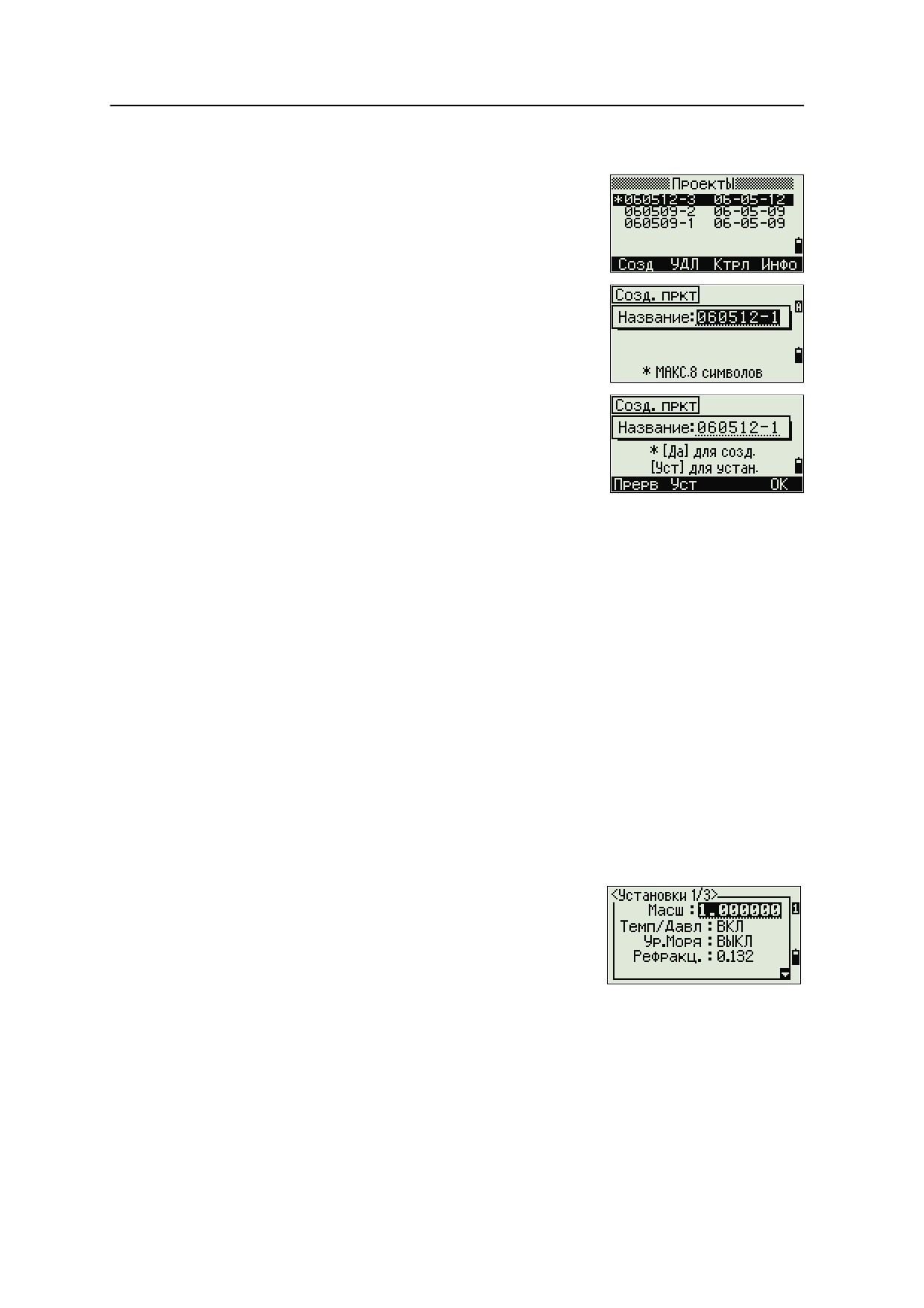

Создание нового проекта

1.

Нажмите программную клавищу Созд в

списке проектов.

2.

Введите имя проекта, состоящее не более

чем из восьми символов. Нажмите [ENT].

3.

Сделайте одно из следующего:

-

Для проверки настроек проекта

выберите программную клавишу Уст.

-

Для создания нового проекта,

использующего настройки текущего

проекта нажмите [ENT] или выберите

программную клавишу OK.

Параметры проекта

Параметры проекта отделены от других временных параметров.

Параметры проекта устанавливаются при создании проекта и не могут быть

изменены. Это гарантирует, что данные проекта будут правильно храниться в

базе данных, и все необходимые поправки будут корректно применяться когда

вы сохраняете каждую запись.

Для перемещения между полями нажмите [^] или [v]. Иначе, чтобы перейти к

следующему полю, нажмите [ENT].

Для изменения параметров в выбранном поле нажмите [<] или [>].

Чтобы подтвердить параметры проекта и создать новый проект, нажмите [ENT] в

последнем поле.

Экран 1

Мастаб

от 0.999600 до 1.000400

Температура/

ВКЛ / ВЫКЛ

Давление

Уровень моря ВКЛ / ВЫКЛ

За рефракцию и ВЫКЛ / 0.132 / 0.200

кривизну земли

Электронный тахеометр Focus 4. Руководство пользователя

79

5 Экранное меню

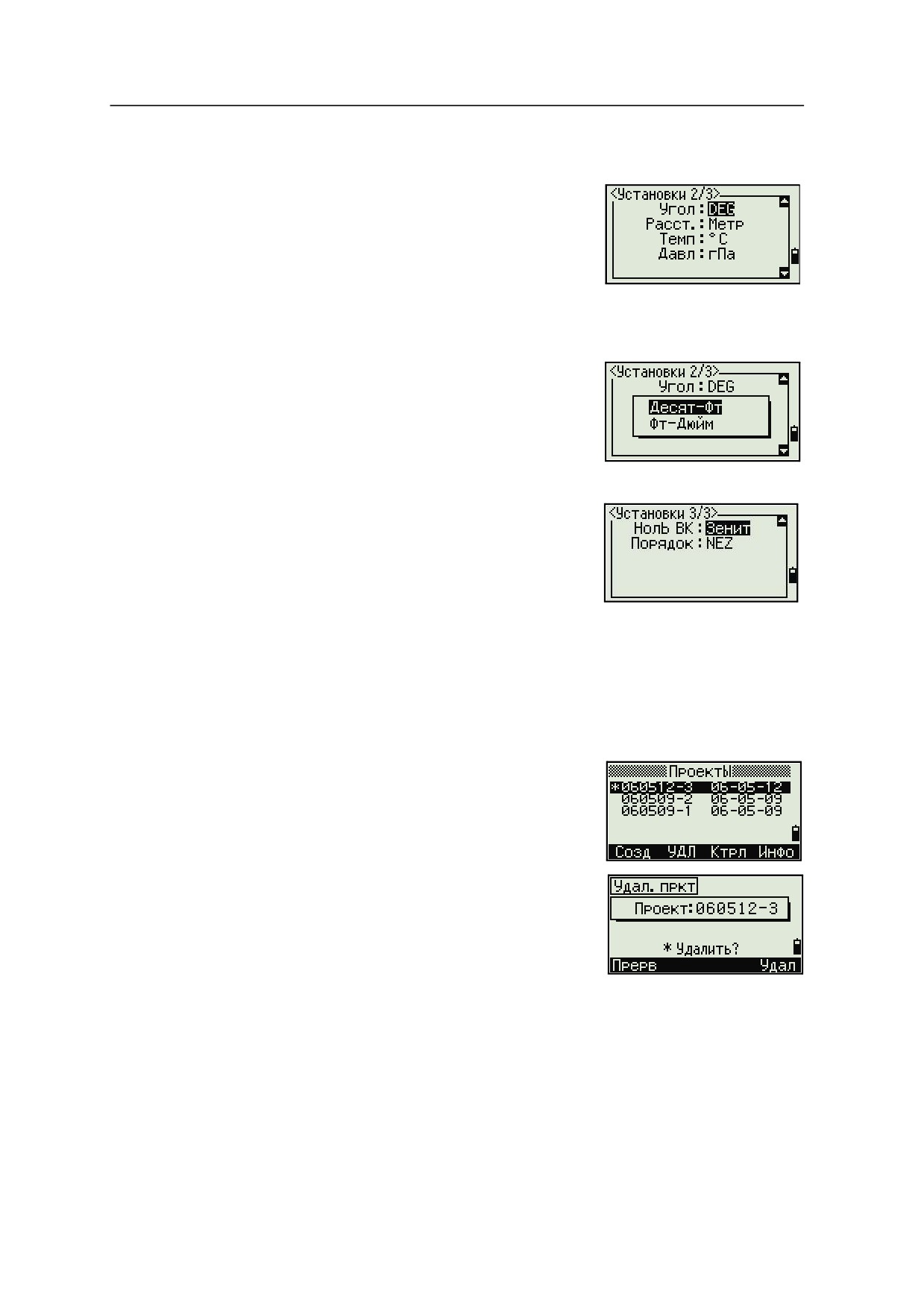

Экран 2

Угловые единицы DEG / GON /MIL

Единицы

Метры/Футы США/

расстояния

Международные футы

Единицы

°C / °F

температуры

Единицы давления hPa / mmHg / inHg

Экран 3

Если вы выбрали футы США или международные

футы, появится экран дополнительных

параметров. Используйте этот экран для

определения, в каких единицах отображать

величины: в десятичных футах или футах и

дюймах.

Ноль ВК

Зенит / Горизонт

Порядок

NEZ / ENZ

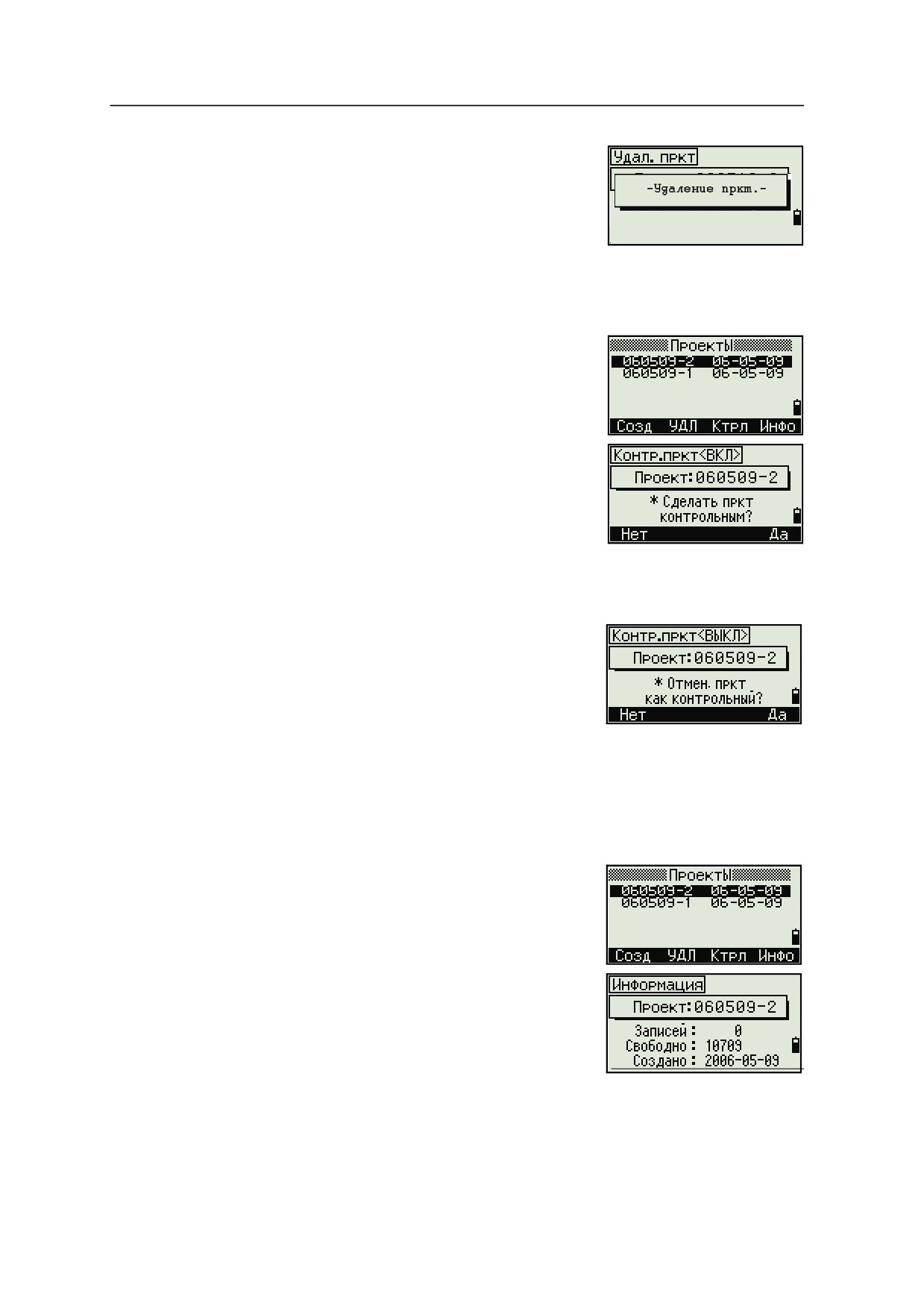

Удаление проекта

Примечание - В менеджере проекта нет функции восстановления после

удаления. Перед нажатием [ENT] или выбором УДЛ, убедитесь, что выбран

именно тот проект, который необходимо удалить.

1.

В списке проектов выделите проект, который

будет удален.

2.

Выберите программную клавишу УДЛ.

Появится экран подтверждения.

3.

Сделайте одно из следующего:

-

Для удаления выбранного проекта

нажмите [ENT] или выберите

программную клавишу Удал.

-

Для отмены удаления и возврата к предыдущему экрану нажмите

[ESC] или выберите программную клавишу Прерв.

80 Электронный тахеометр Focus 4. Руководство пользователя

Экранное меню

5

После удаления проекта появится список проектов.

Настройка контрольного проекта

Контрольный проект имеет тот же формат, что и стандартный проект. Вы

можете открывать и изменять его так же, как и любой другой проект, и вы

можете использовать его для записи любых данных измерений.

Для присвоения статуса контрольного проекта:

1.

Выделите проект, который вы хотите

использовать в качестве контрольного.

2.

Выберите программную клавишу Ктрл.

Появится подтверждающий экран.

3.

Сделайте одно из следующего:

-

Чтобы присвоить выбранному проекту

статус контрольного, нажмите [ENT] или

выберите программную клавишу Да.

-

Чтобы прервать процесс, нажмите [ESC] или выберите программную

клавишу Нет.

Если контрольный проект уже назначен,

вновь назначенный контрольный проект

заменит его в качестве контрольного

проекта.

Чтобы снять присвоение статуса

контрольного проекта, выберите текущий

контрольный проект в списке Ктрл. Затем нажмите [ENT] или выберите

программную клавишу Да.

Отображение информации о проекте

Для отображения информации о проекте,

выделите проект и затем выберите программную

клавишу Инфо.

На информационном экране появится число

записей в проекте, число свободных записей и дата

создания проекта. Поле Свободно показывает, как

много точек может быть сохранено в проекте.

Для возврата к списку проектов нажмите любую

клавишу.

Электронный тахеометр Focus 4. Руководство пользователя

81

5 Экранное меню

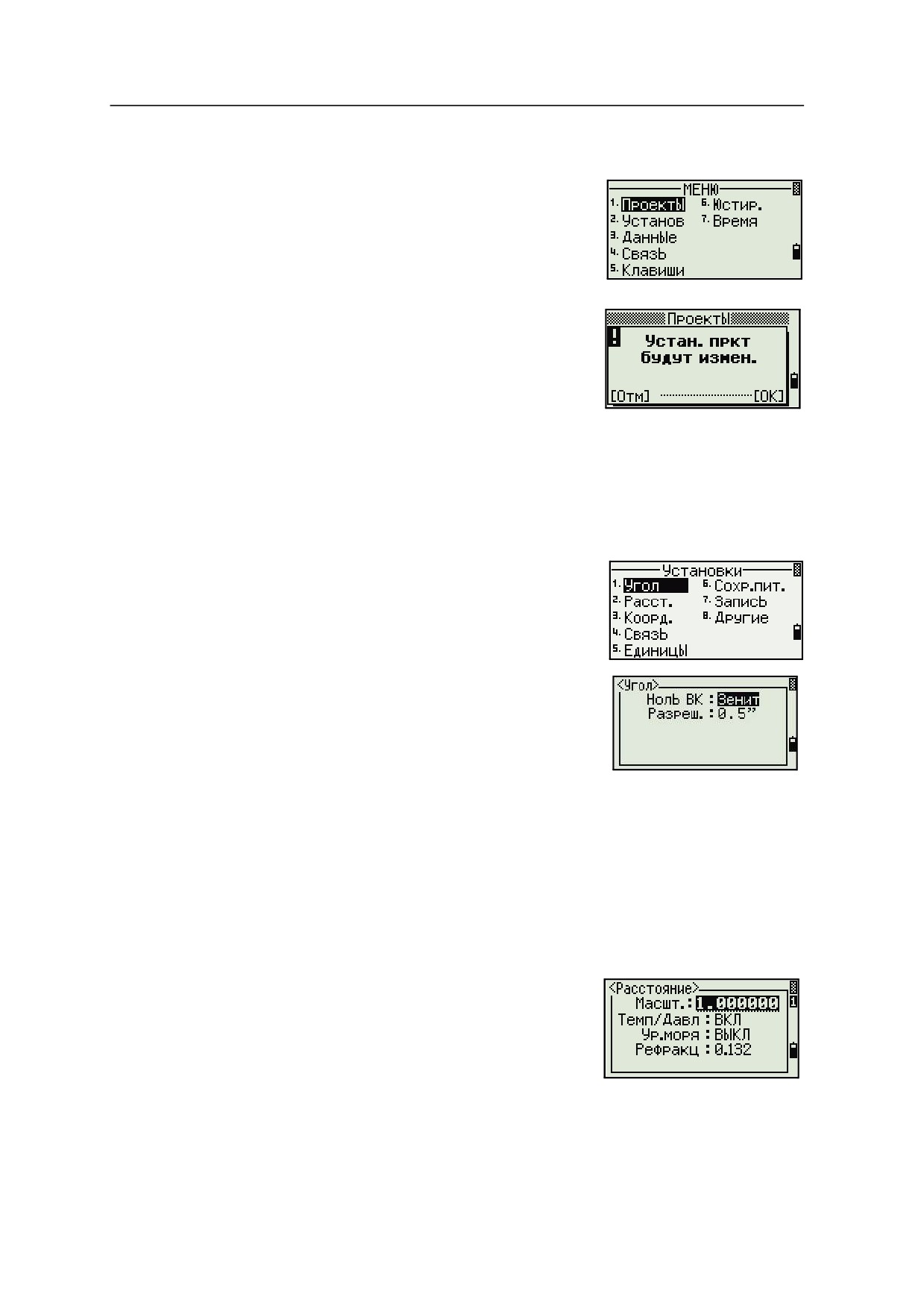

Установки

Используйте меню Установки, чтобы настроить

исходные параметры проекта.

Нажмите [2] или выберите Установ на экране

МЕНЮ.

Некоторые параметры проекта, о которых

говорится в следующих разделах, не могут быть

изменены в уже созданном проекте. Если вы

пытаетесь изменить некоторые из этих установок

в открытом проекте, появится предупреждающий

экран, который попросит вас создать новый

проект с нужными параметрами, или работать с новыми настройками без

записи любых данных. Дополнительная информация приводится в разделе

Настройки, стр 120.

Угол

Для изменения настроек углов нажмите [1] или

выберите Угол в меню Установ.

Ноль ВК

Зенит / Горизонт

Разрешение

1" / 5" / 10"

0.2 / 1 / 2 mgon

0.005 / 0.02 / 0.05 mil

Параметр проекта Ноль ВК не может быть изменен в созданном проекте.

Расстояние

Эти параметры не могут быть изменены в уже созданном проекте.

Для изменения настроек расстояния нажмите [2] или выберите Расст. в меню

Установ.

Масштаб

Числовое значение в пределах от

0.999600 до 1.000400

Темп/Давл

ВКЛ / ВЫКЛ

Ур. моря

ВКЛ / ВЫКЛ

Рефракц

ВЫКЛ / 0.132 / 0.200

82 Электронный тахеометр Focus 4. Руководство пользователя

5 Экранное меню

Поправка за кривизну и рефракцию

Поскольку поверхность Земли искривлена, вертикальная разность (VD и Z) для

измеряемой точки, отнесенная к горизонтальной плоскости, неизбежно

содержит некоторую ошибку. Эта ошибка называется ошибкой кривизны.

Также, по причине того, что плотность воздуха, окружающего земную

поверхность, уменьшается с увеличением высоты, свет на разной высоте

преломляется с различным коэффициентом. Ошибка, вызванная такими

изменениями рефракции, называется ошибкой рефракции.

Ошибка кривизны (A A') Ошибка рефракции (A A1')

P

A'

Горизонтальное

A1'

направление

A

A1

O

P

A'

SD²sin(2VA)

-

⎛

⎞

HD' = HD

–

1

- -

2R

⎝

2⎠

e

VD' = VD

+ ----------(1-k)

2R

e

HD

Горизонтальное расст.(измеренное)

HD'

Горизонтальное расст.(исправленное)

VD

Вертикальное расст. (измеренное)

VD'

Вертикальное расст. (исправленное)

SD

Наклонное расстояние

VA

Вертикальный угол

R_e

6370 км

k

Постоянная C&R (0.132 или 0.200)

84 Электронный тахеометр Focus 4. Руководство пользователя

Экранное меню

5

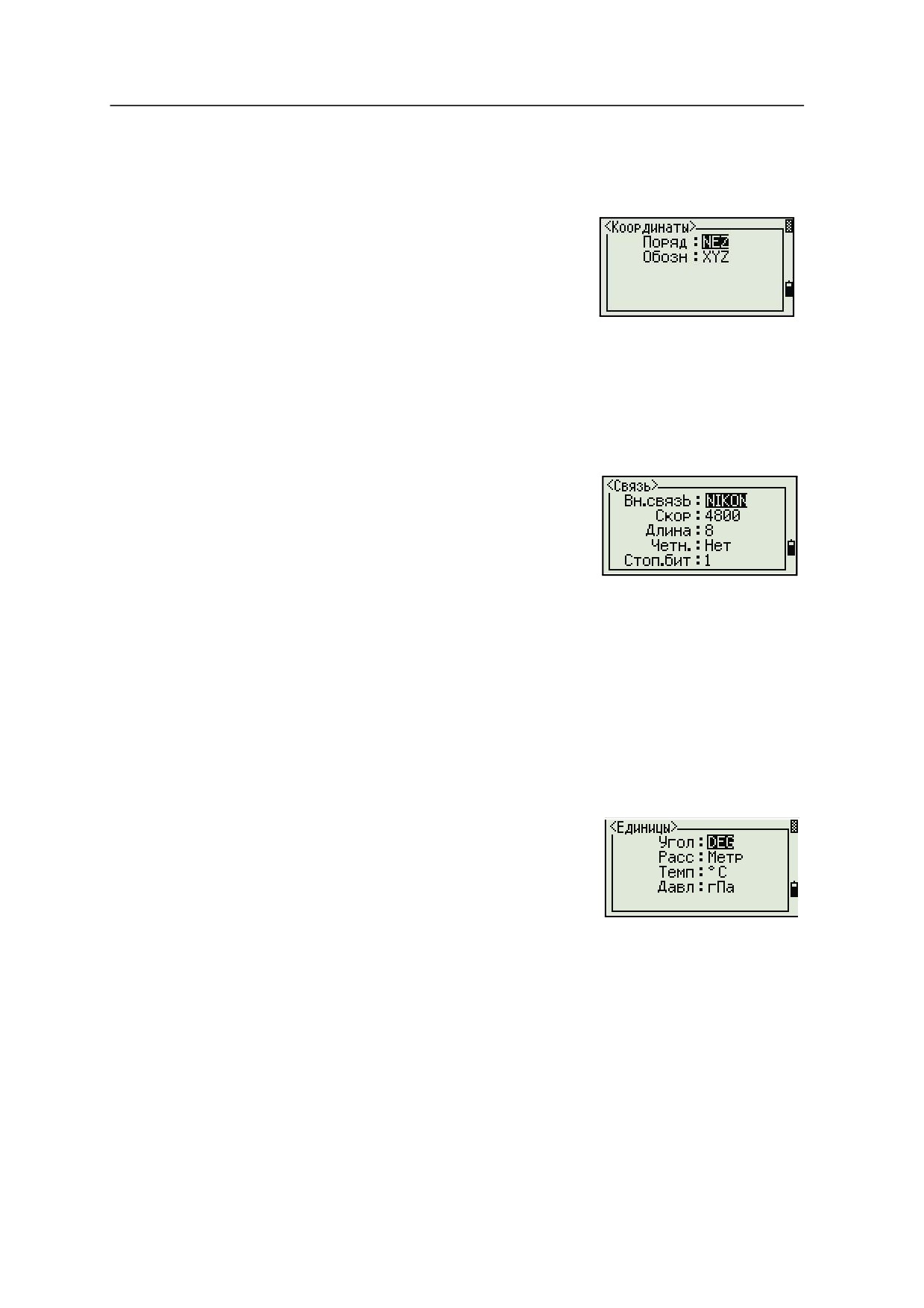

Координаты

Нажмите [3] или выберите Коорд. в меню Устан. Появиться меню Координаты.

Порядок

NEZ / ENZ

Обозначение XYZ / YXZ / NEZ(ENZ)

Настройки порядка и AZ не могут быть изменены в уже созданном проекте.

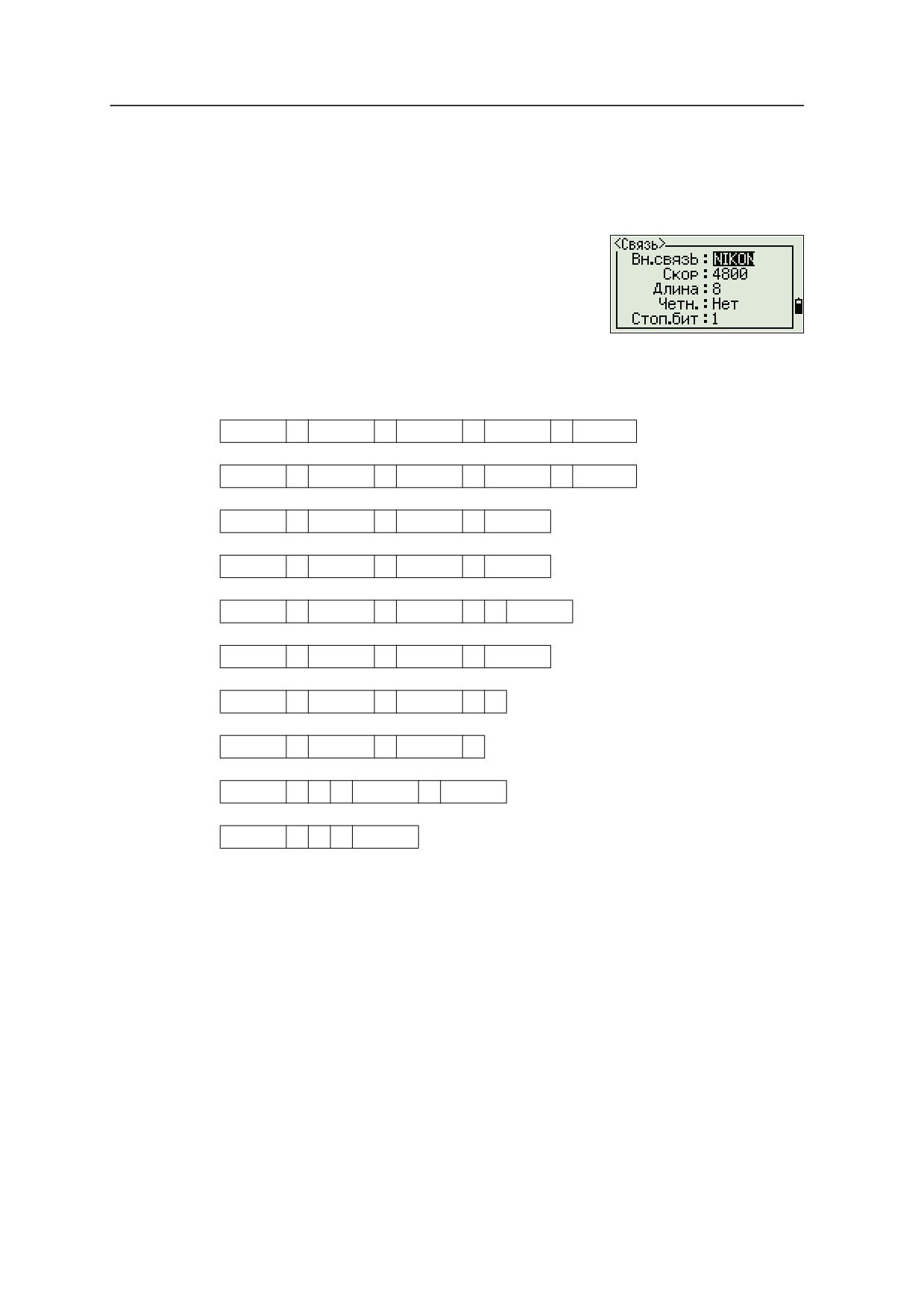

Связь

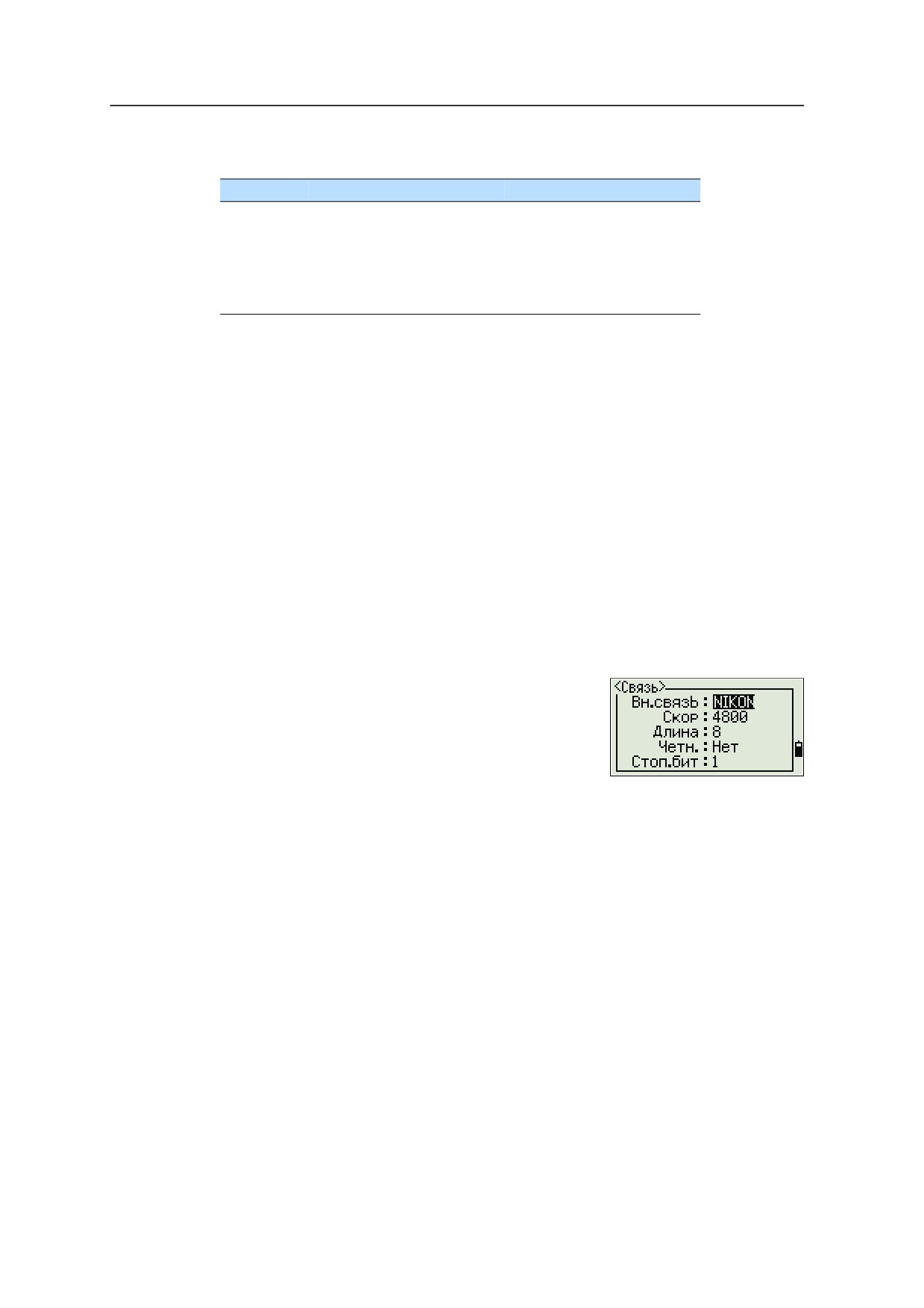

Нажмите [4] или выберите Связь в меню Устан. Появится меню Связь.

Вн. связь

NIKON / SET

Скорость (bps)

1200 / 2400 / 4800 / 9600 / 19200 /

38400

Длина

7 / 8

Четность

EVEN / ODD / NONE

Стоповых бит

1 / 2

Дополнительная информация приводится в Главе B, Передача данных

координат.

Единицы

Примечание - Параметры Углов, Расстояний, Температуры и Давления не

могут быть изменены после создания проекта.

Нажмите [5] или выберите Единицы в меню Устан. Появится меню Единицы.

Угол

DEG (Градусы)

GON (GON)

MIL (Mil6400)

Расстояние

Метры

Футы США

Международные футы

Температура

°C (по Цельсию)

°F (по Фаренгейту)

Давление

hPa

mmHg

inHg

Электронный тахеометр Focus 4. Руководство пользователя

85

5 Экранное меню

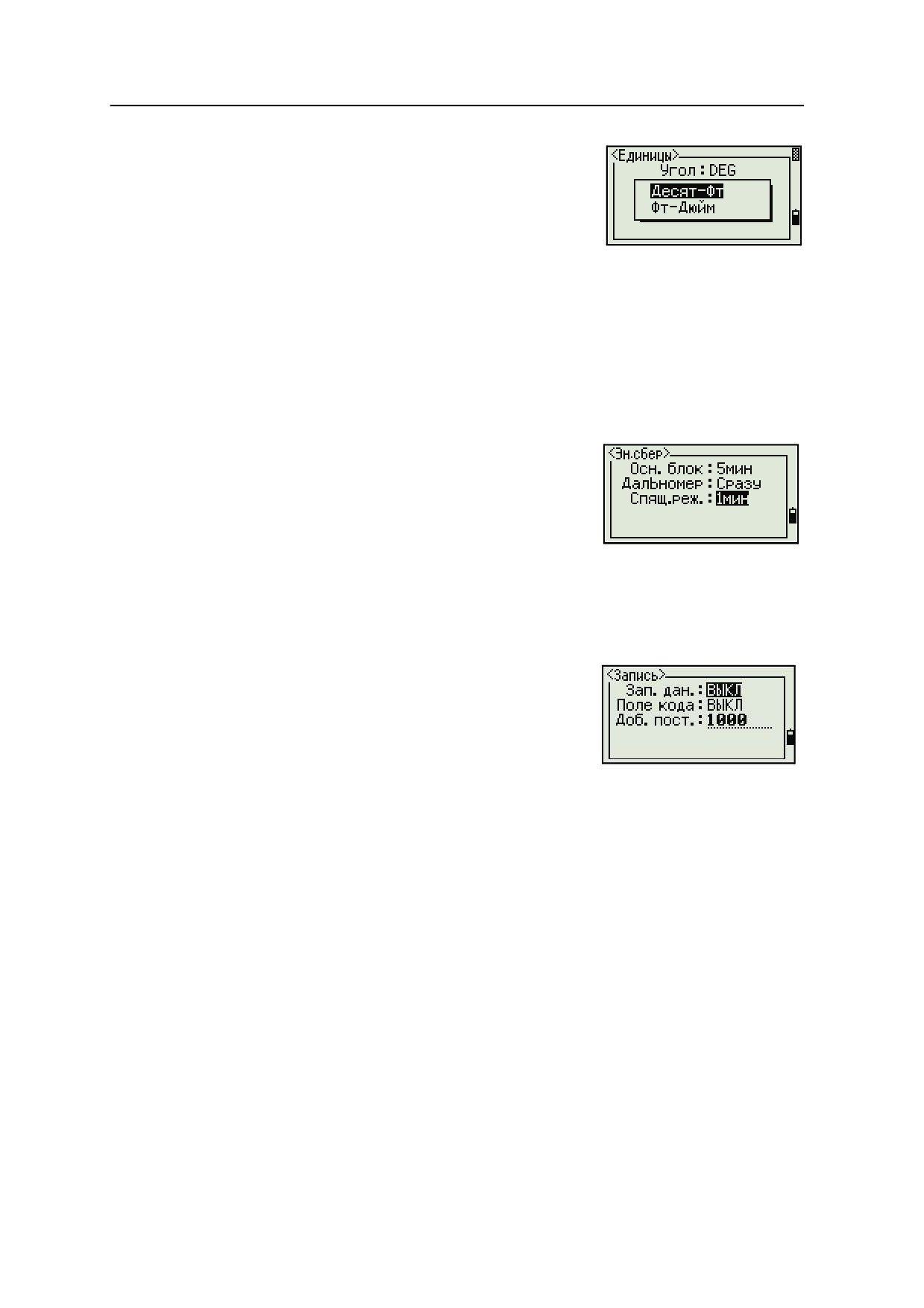

Если вы выбрали международные или

американские футы, появится

экран дополнительных установок. Используйте

этот экран для определения единиц отображения: в

десятичных футах или в футах и дюймах.

Настройки расстояния, угла, температуры и давления в уже созданном проекте

не могут быть изменены.

Экономия энергии

Чтобы открыть меню Эн.сбер нажмите [6] или выберите Отключ в меню Устан.

Основной

ВЫКЛ / 5 мин / 10 мин / 30 мин

блок

Дальномер ВЫКЛ / Немедленно / 0.1 мин / 0.5 мин /

3 мин / 10 мин

Спящ. режим ВЫЛ / 1 мин / 3 мин / 5 мин

Запись

Нажмите [7] или выберите Запись в меню Устан. Появится меню Запись..

Запись данных ВКЛ / ВЫКЛ

Поле кода

ВКЛ / ВЫКЛ

Доб. пост.

Целое число от 1 до 999999

•

Если необходимо записывать данные координат ваших наблюдений,

установите в поле Зап.дан. в ВКЛ.

•

Если вы хотите сохранить запись кода объекта когда вы сохраняете данные

координат, установите в этом поле значение ВКЛ. Поле CD появляется на

экране Запись ТЧ.

•

Это поле по умолчанию устанавливает номер точки для данных координат

наблюдения, когда вы выбрали Вынос / XYZ.

86 Электронный тахеометр Focus 4. Руководство пользователя

Экранное меню

5

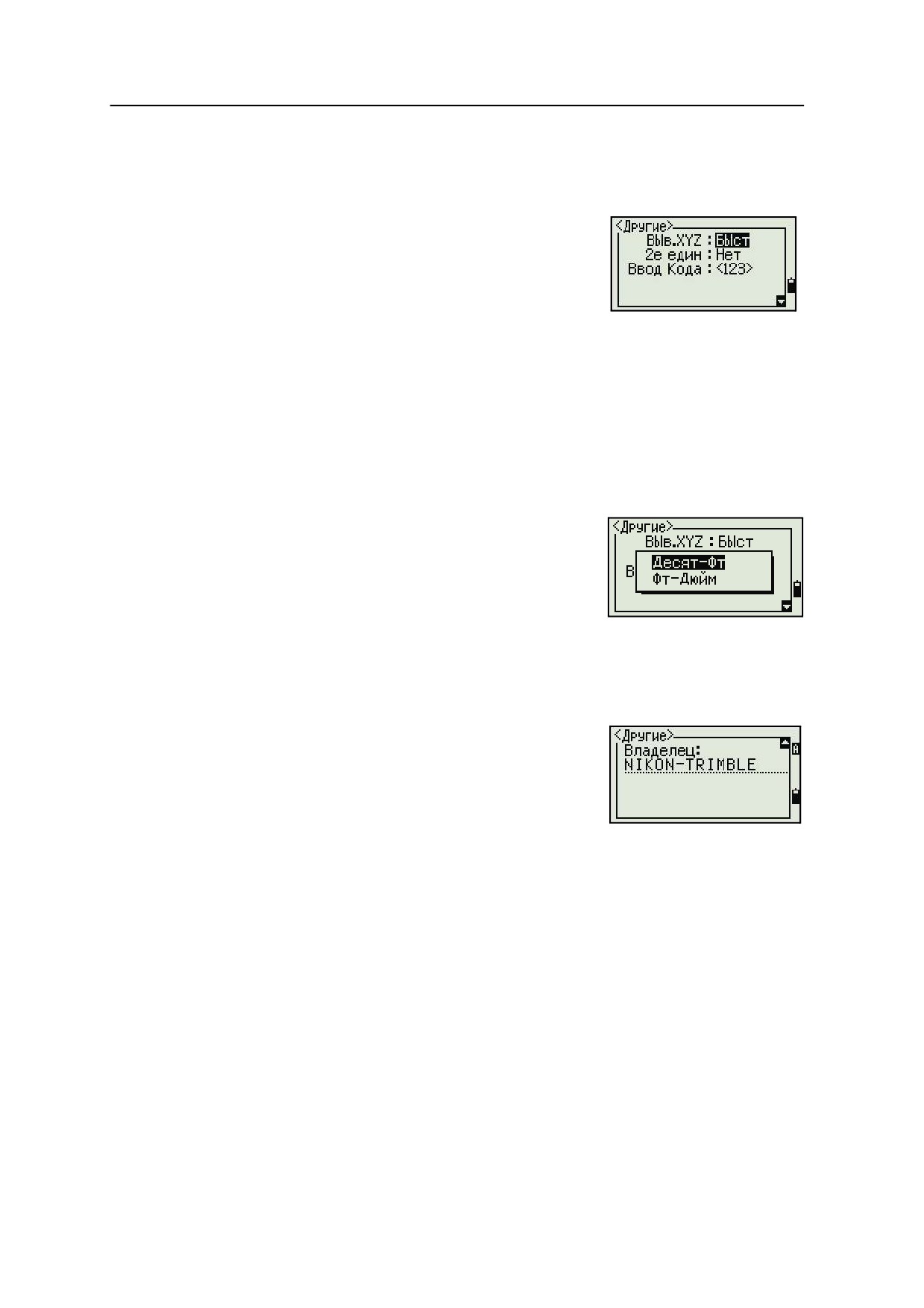

Прочие установки

Нажмите [8] или выберите Другие в меню Устан. Появится меню Другие.

Вывод XYZ

Быстрое / Нормальное / Медленное /

+ ENT

2е единицы

Нет / Метры / Футы США /

Международные футы

Ввод кода

123 / ABC

Владелец

До 20 символов

Поле Вывод XYZ определяет скорость перехода к следующему экрану после

отображения XYZ координат вводимой точки

Когда установлены вторые единицы, в главном экране измерений становится

доступен дополнительный экран, экраны плана наблюдений и экран выноса от

линии. Дополнительный экран показывает HD, VD и SD (горизонтальное

проложение, вертикальное и наклонное расстояние) во вторых единицах

измерения.

Если вы выбрали футы США или международные

футы, появится дополнительный экран настроек.

Используйте этот экран, чтобы определить

отображение величин в десятичных футах или в

футах и дюймах. Поле Ввод кода устанавливает

режим ввода по умолчанию, когда появляется поле

CD.

Поле Владелец позволяет вам ввести ваше имя или имя вашей компании.Если

вы ввели значение в это поле, оно появляется при запуске Focus 4W.

Чтобы упростить настройку общих региональных

параметров, вы можете быстро настроить

тахеометр Focus 4W на предустановленную

комбинацию региональных параметров.

Дополнительная информация имеется в разделе

Региональные настройки, стр 31.

Тахеометр Focus 4W поддерживает несколько языков интерфейса.

Дополнительную информацию об изменении языковых параметров смотрите на

стр. 31.

Электронный тахеометр Focus 4. Руководство пользователя

87

5 Экранное меню

Данные

Используйте меню Данные для просмотра или

правки записей. Для доступа к нему нажмите [3] в

экране МЕНЮ.

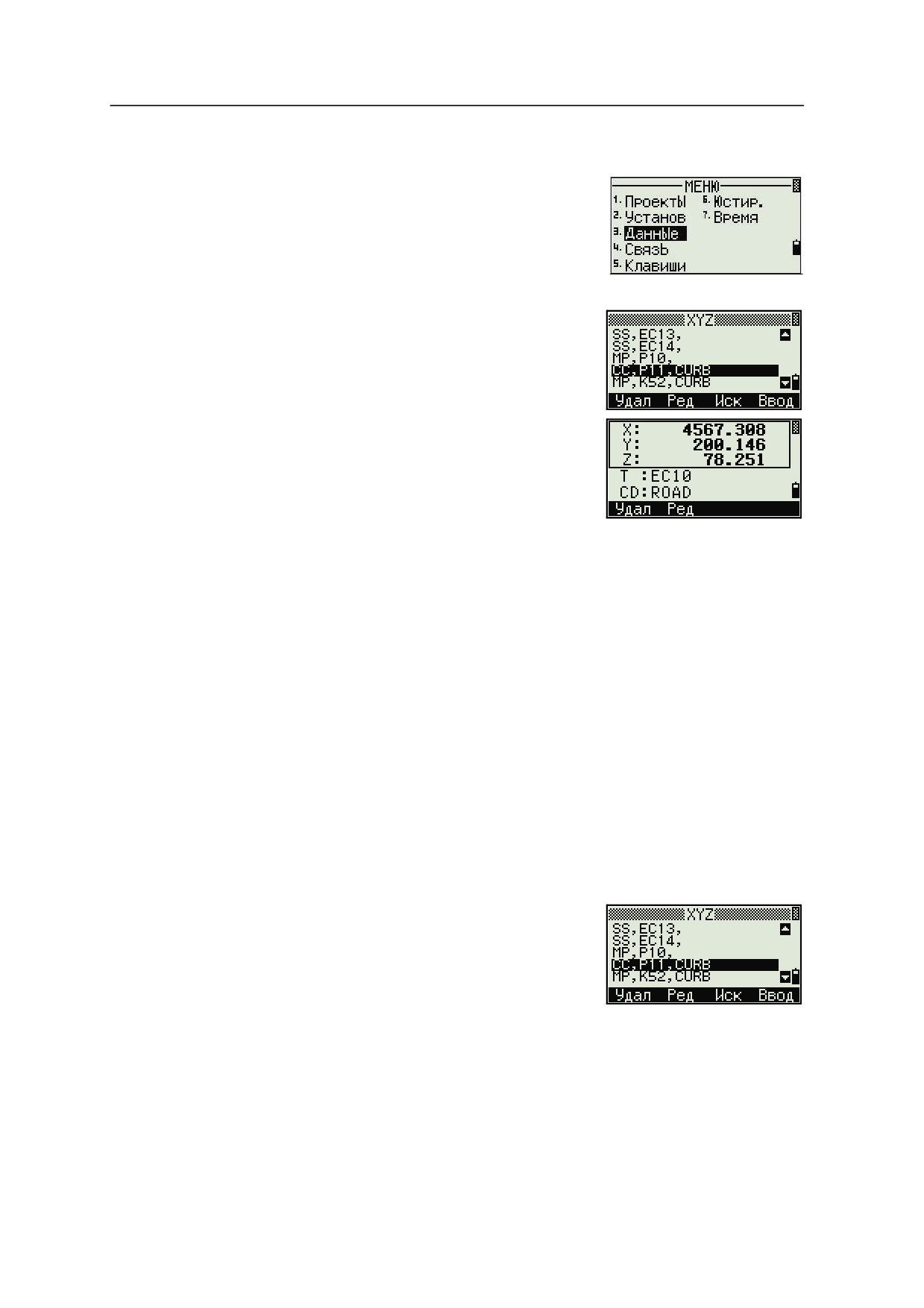

Просмотр данных координат

Данные координат появляются в списке, в котором

более новые координаты будут вверху.

Используйте [^] или [v] для перемещения по

записям. Используйте [<] или [>] для перемещения

по страницам.

Нажмите [ENT] для просмотра более детальной

информации о выбранной записи.

Заголовок (XYZ, YXZ, NEZ или ENZ) зависит от установки параметра Обозн,

которая доступна при нажатии [МЕНЮ] и последующем нажатии Установ /

Коорд. Дополнительная информация приводиться в разделе Координаты, стр 85.

Записи UP, MP, CC, SS, SO и RE

Все записи координат содержат поля PT, CD, X, Y, и Z.

•

UP записи это загруженные координаты точки.

•

MP это введенные вручную координаты точки.

•

CC записи - это точки, вычисленные в программах Задачи.

•

RE записи - это точки, вычисленные в программах Известная линия и

Засечка.

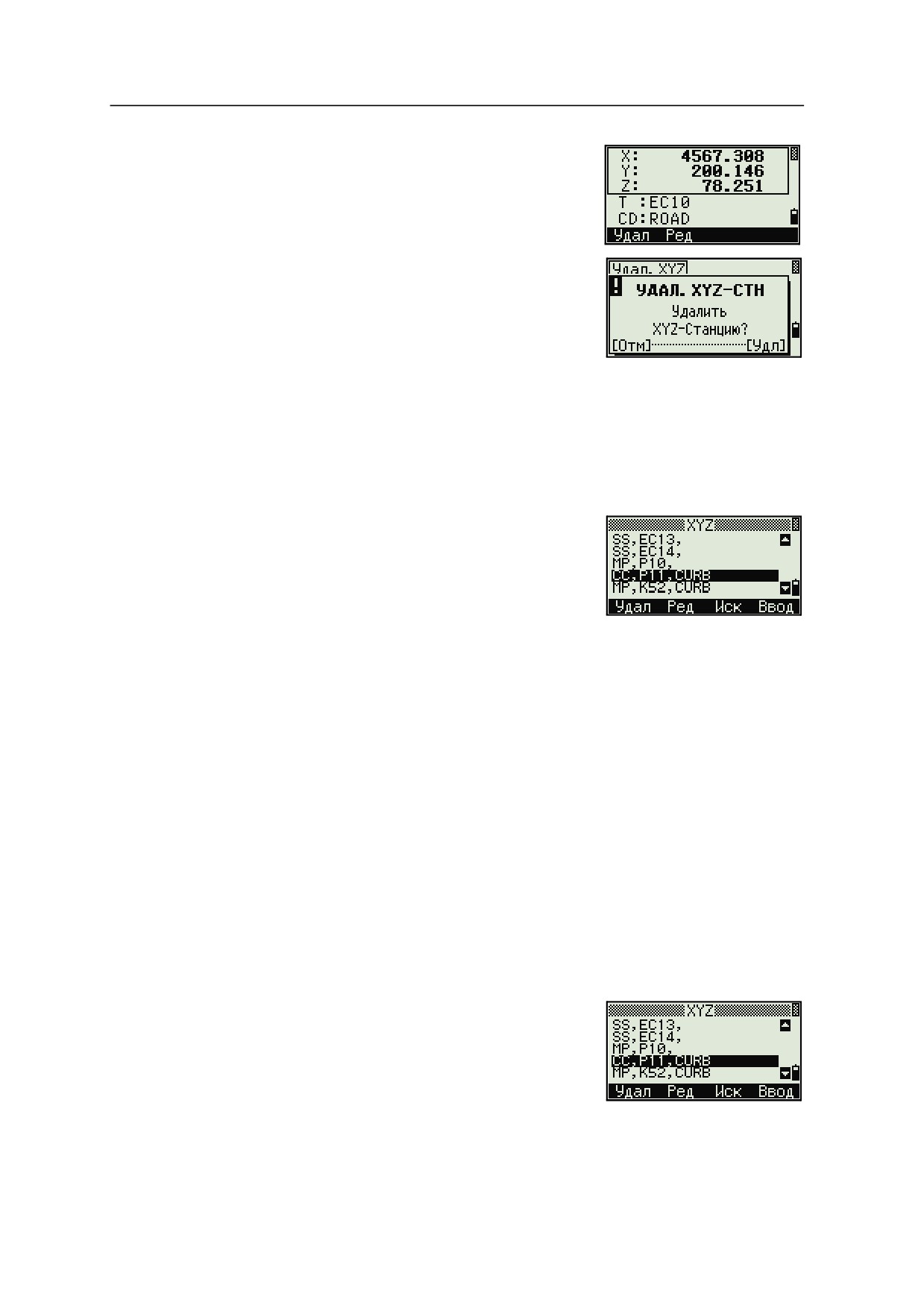

Удаление записей координат

1.

На экране XYZ используйте [^] или [v] для

выделения записи, которую вы хотите

удалить. Зачем выберите программную

клавишу Удал.

2.

Появиться экран подтверждения.

a.

Чтобы удалить выбранную запись, нажмите [ENT] или выберите

программную клавишу Да.

b. Для отмены нажмите [ESC] или выберите программную клавишу Нет.

88 Электронный тахеометр Focus 4. Руководство пользователя

Экранное меню

5

Иначе, удалите данные координат путем

выбор программной клавиши Удал на

экране детального отображения записи.

Если запись, которую вы хотите удалить,

ссылается на другие записи станции,

появится предупреждающее сообщение.

Правка записей координат

В записях координат вы можете править имена точек, коды и значения

координат. Однако, вы не можете редактировать записи координат для текущей

станции.

1.

Сделайте одно из следующего:

-

В экране XYZ используйте [^] или [v] для

выделения записи, которую вы хотите

править. Затем выберитп программную

клавишу Ред.

-

На экране детальной информации

выберите программную клавишу Ред.

2.

Используйте [^] или [v] для выделения поля. Затем измените значение в

выбранном поле.

3.

Когда вы завершите правку, нажмите [ENT] в поле CD.

Появится экран подтверждения.

4.

Сделайте одно из следующего:

-

Чтобы применить изменения и вернуться к экрану просмотра

данных, нажмите [ENT] или программную клавишу Да.

-

Для возврата к экрану редактирования нажмите [ESC] или выберите

программную клавишу Нет.

Поиск записей координат

Вы можете искать записи по их типу, имени точки, коду или по любой

комбинации этих значений.

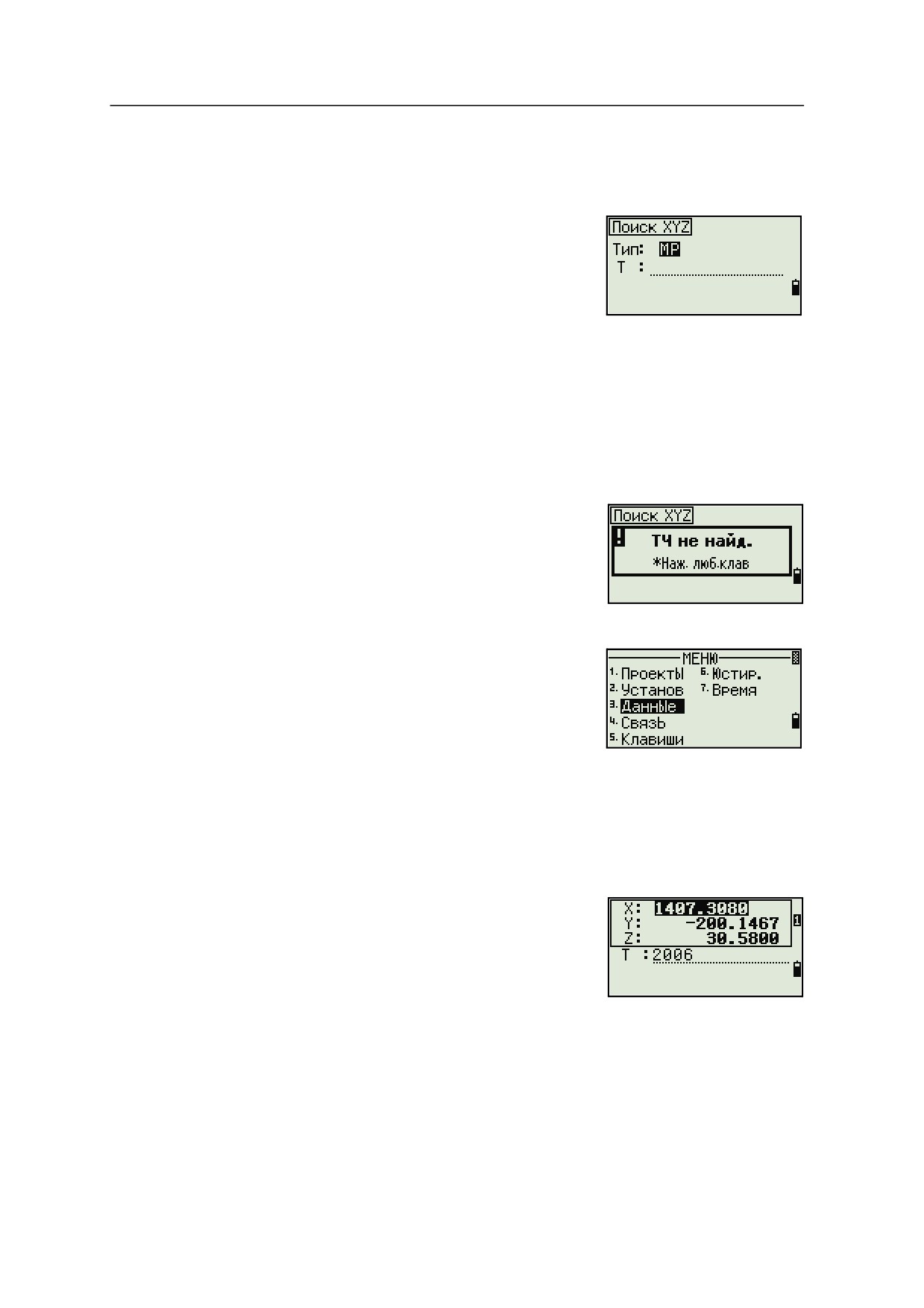

На экране XYZ выберите программную клавишу

Иск для доступа к функции поиска данных XYZ.

Для поиска записи по имени точки, введите имя

точки в поле T и дважды нажмите [ENT].

Электронный тахеометр Focus 4. Руководство пользователя

89

5 Экранное меню

Вы можете использовать звездочку (*) в качестве группового символа.

Например, если вы ввели 500* в поле T, результатом поиска будут точки 500,

500-1, 500-A и 5000.

Для поиска записей по типу точки, перейдите к

полю Тип и используйте [<] или [>], чтобы поменять

выбранный тип точки. Доступны типы ВСЕ, MP,

UP, CC и RE.

•

Если критерию поиска соответствует более

одной точки, все точки отображаются в виде

списка.

Используйте [^] или [v] для выделения нужной точки. Нажмите [ENT] чтобы

выбрать ее.

Появятся детальные данные для выбранной записи. Нажмите DSP для

изменения показываемых полей.

Нажмите [ESC] для возврата к списку.

•

Если точки, удовлетворяющие данному

критерию отсутствуют, появится экран

сообщения об ошибке. Нажмите любую

клавишу для возврата к экрану данных.

Ввод координат

В экране XYZ выберите программную клавишу

Ввод. Появится экран ввода новой точки.

В поле T по умолчанию установится в следующее

значение T + 1, но вы можете поменять это

значение.

Введите T и CD и затем нажмите [ENT] для ввода

координат.

Используйте цифровые клавиши для ввода координат. Нажмите [ENT] или [v] в

любом поле для перемещения к следующему полю.

Когда вы нажимаете [ENT] в поле CD точка сохраняется как MP запись.

После того, как вы записали точку, появится экран

ввода следующей точки с обновленным значением

T по умолчанию.

Вы можете записать данные NE, NEZ или только Z.

90 Электронный тахеометр Focus 4. Руководство пользователя

Экранное меню

5

Связь

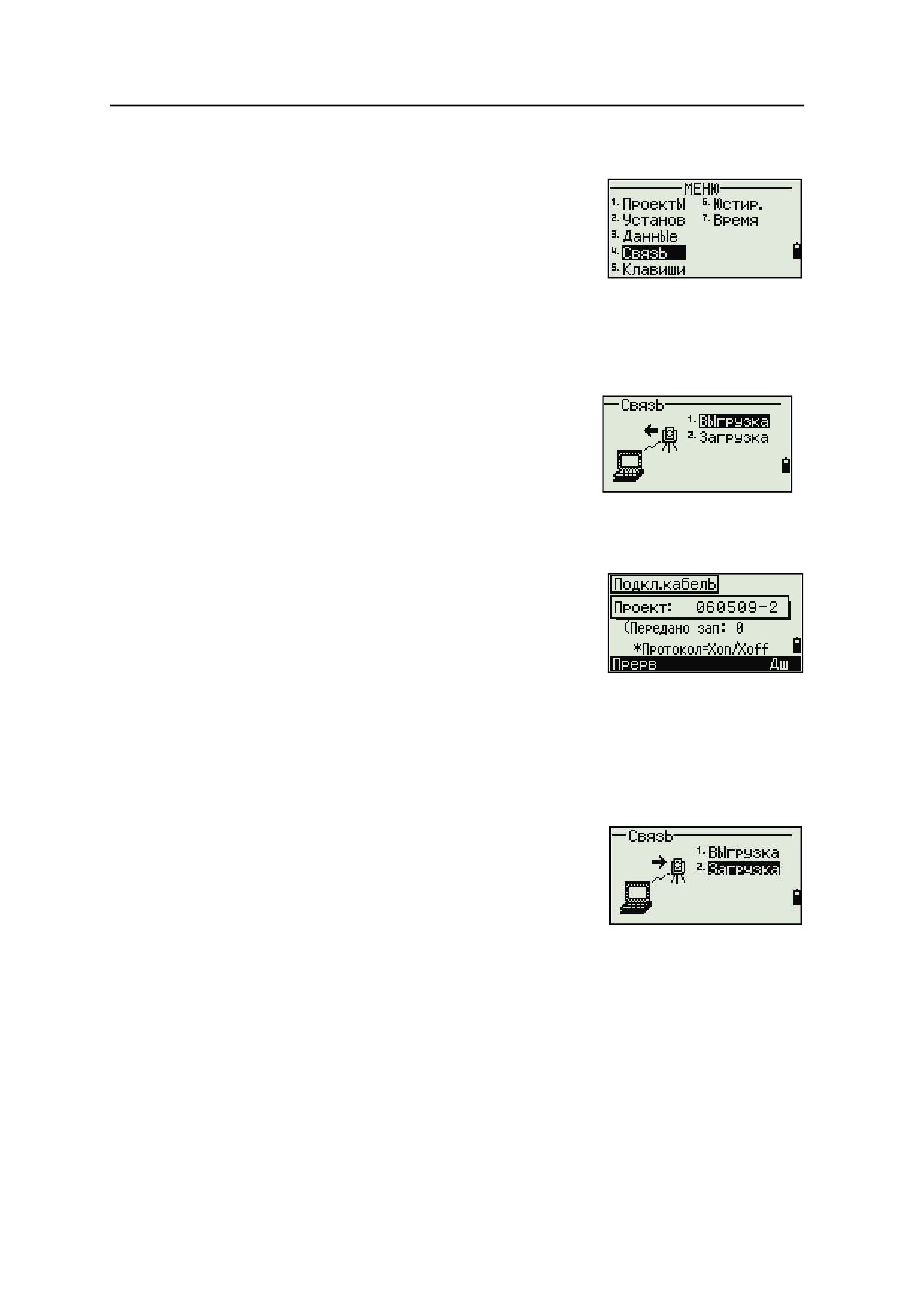

Используйте меню Связь для выгрузки или

загрузки данных. Для доступа к нему нажмите [4]

или выберите Связь в экране МЕНЮ.

Выгрузка данных координат

Для изменения настроек выгрузки нажмите [1] или выберите Выгрузка в меню

Связь.

Формат

NIKON (не изменяется)

Data

XYZ (ВСЕ) / XYZ (Вынос)

Чтобы отобразить общее количество записей данных, которые вы будете

выгружать, нажмите [ENT] в поле Данные.

В процессе вывода из Focus 4Wкаждой записи из

текущего проекта, обновляется номер текущей

строки.

После завершения передачи, вы можете выбрать

удаление текущего проекта:

•

Для удаления текущего проекта нажмите [4].

•

Для возврата к главному экрану измерений без удаления текущего проекта

нажмите [ESC] или выберите программную клавишу Прерв.

Загрузка данных координат

Для загрузки данных координат нажмите [2] или

выберите Загрузка в меню Связь.

Появится формат данных, установленный по

умолчанию.

Чтобы изменить порядок полей данных, выберите

программную клавишу Ред. Дополнительную информацию смотрите в разделе

Дополнительные возможности: Редактирование порядка данных для загрузки,

стр 92.

Иначе, нажмите [ENT].

Выберите программную клавишу Пркт, чтобы перейти к экрану менеджера

проектов. Дополнительная информация приводиться в разделе Менеджер

проектов, стр 78.

Электронный тахеометр Focus 4. Руководство пользователя

91

5 Экранное меню

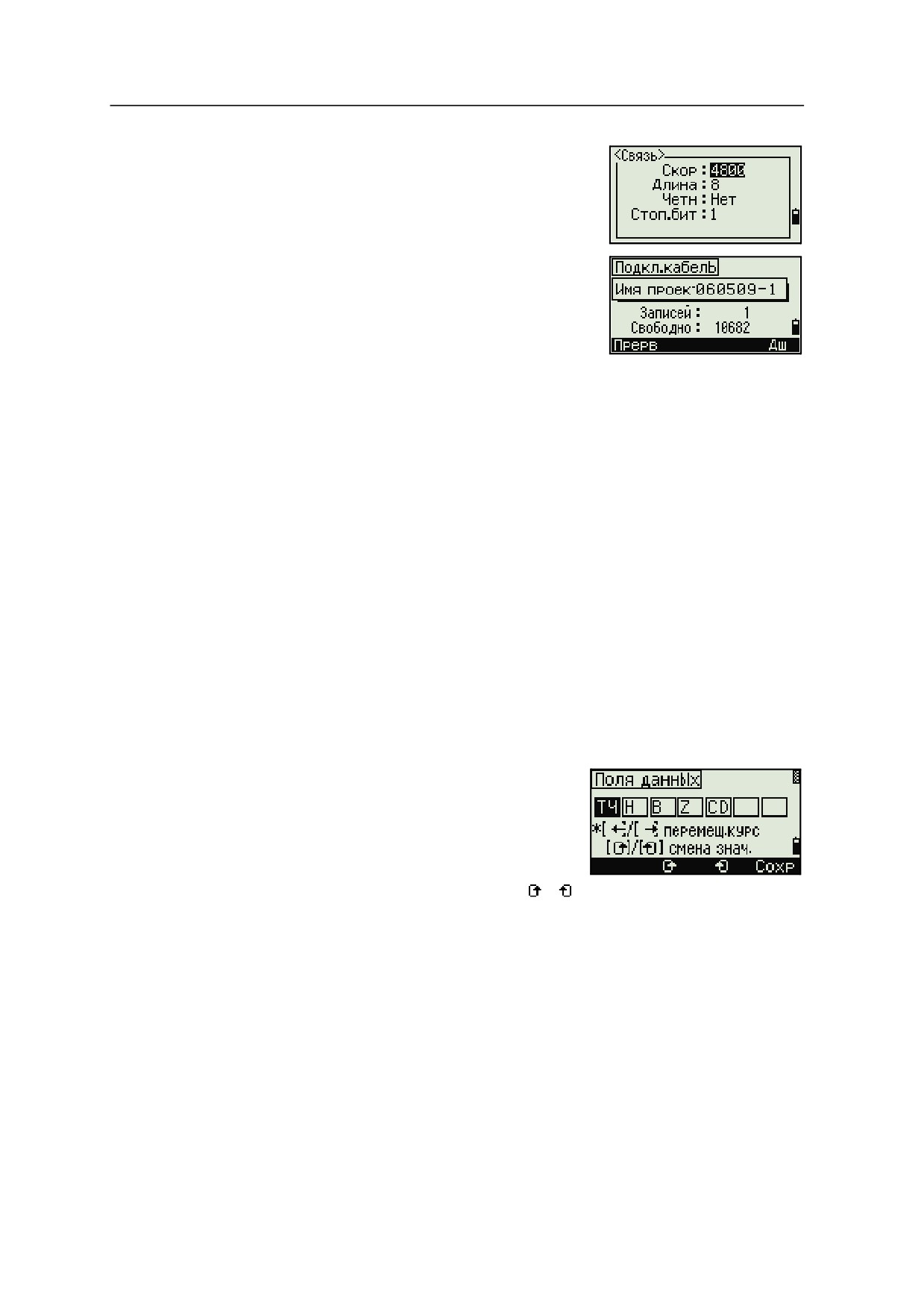

Чтобы изменить параметры связи, выберите

программную клавишу Связ. Параметры скорости

передачи данных для последовательного порта

должны совпадать с параметрами программного

обеспечения компьютера.

Используйте кабель RS-232C для соединения Focus

4Wс компьютером. В программе загрузки

установите контроль потока данных Xon/Xoff.

Поле Свободно показывает количество точек,

которые могут быть сохранены в Focus 4.

Нажмите [ENT] для перевода Focus 4 в режим приема. На компьютере выберите

команду Послать текстовый файл в программе выгрузки для запуска отправки

данных.

При приеме инструментом каждой точки, значение в поле Записей

увеличивается.

Если вы нажмете [ESC] во время загрузки данных, загрузка прервется и вы

перейдете к меню Связь. Записи, которые были переданы до нажатия [ESC] будут

сохранены в проекте.

В процессе загрузки система будет усекать любые коды, длина которых

превышает 16 символов.

Если существующая точка является UP, CC или MP записью и она не относится

к какой-нибудь станции или задней точке, она будет автоматически

перезаписана загружаемой точкой. Сообщений об ошибке не появится.

Дополнительные возможности: Редактирование порядка данных

для загрузки

Выберита программную клавишу Ред. Появиться

экран Поля данных.

1.

Для перемещения между полями нажмите

[<] или [>].

2.

Для изменения значения в выбранном поле

используйте программные клавиши и .

Доступны опции ТЧ, N, E, Z, CD, или пусто.

3.

Чтобы сохранить ваши изменения и вернуться к предыдущему экрану,

выберите программную клавишу Сохр.

92 Электронный тахеометр Focus 4. Руководство пользователя

Экранное меню

5

Например, если у вас имеются следующие исходные данные:

1, 30.000, 20.000, L1

и вы установили поля данных как ТЧ N E CD, загружаемые данные будут

такими:

PT=1, N=30.000, E=20.000, CD=L1

Дополнительную информацию о данных координат вы можете найти в разделе

Передача данных координат в электронный тахеометр, стр 112.

Загрузка координат без точек

Вы можете загружать данные без точек. Если вы не включили точку в

определение формата, каждая строка данных автоматически обозначает

следующий доступный номер точки.

Чтобы вам было легче выбрать в поле точку, убедитесь, что вы сохранили ее

идентификатор в поле CD.

Формат данных не может включать одинаковых пунктов.

Используйте PT, N, E, Z и CD только один раз в формате строки данных.

Чтобы пропустить пункт в вашем исходном файле, оставьте соответствующее

поле пустым.

Кнопки быстрого доступа

Используйте меню Клавиши для настройки параметров кнопок быстрого

доступа [MSR1], [MSR2], и [DSP].

Для доступа к нему нажмите [5] или выберите

Клавиши в экране МЕНЮ.

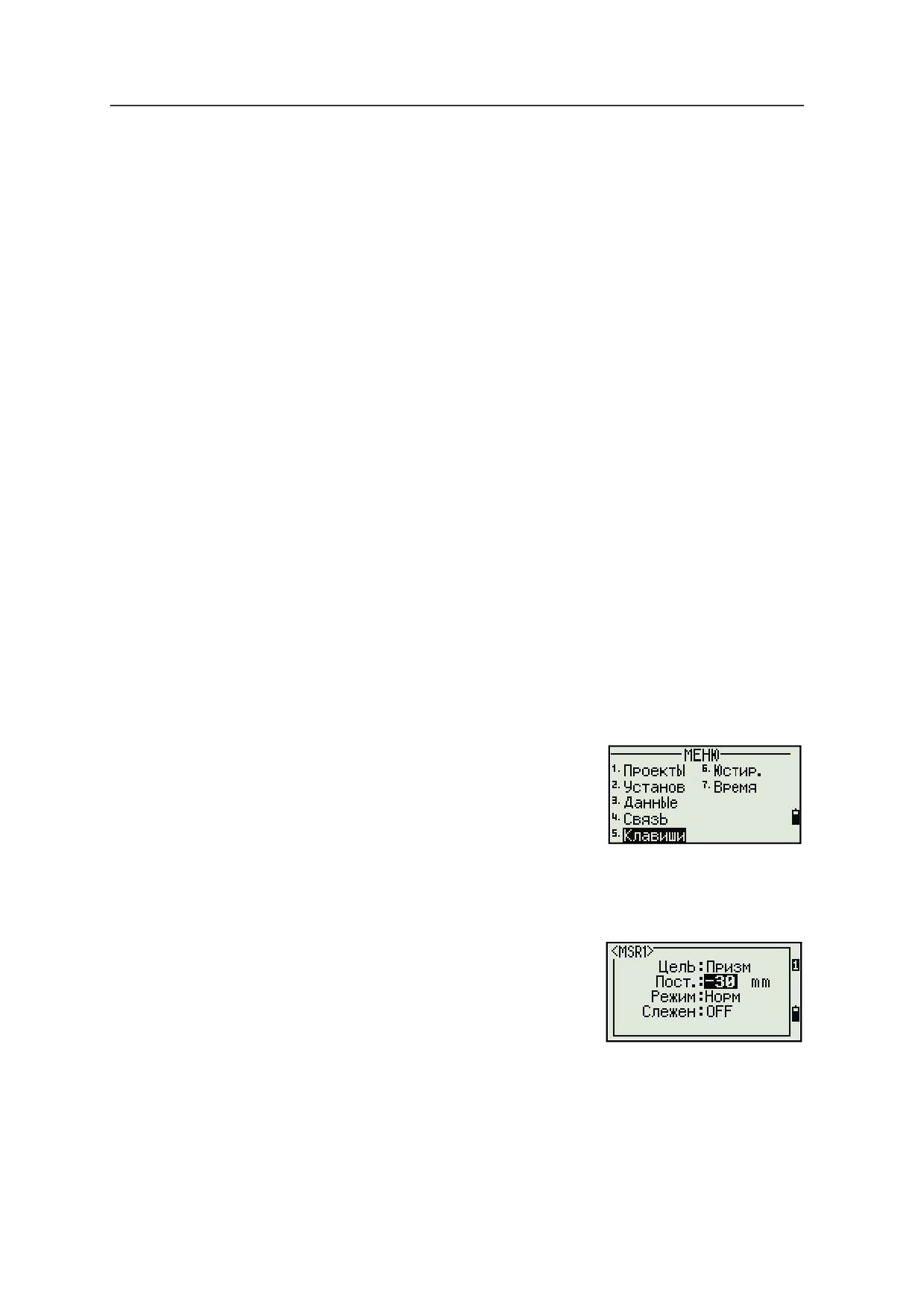

Настройки клавиши [MSR]

Имеются две клавиши [MSR]:

•

Для изменения настроек клавиши [MSR1] нажмите [1] или выберите MSR1.

•

Для изменения настроек клавиши [MSR2] нажмите [2] или выберите MSR2.

Каждая клавиша [MSR] имеет четыре настройки.

В поля Пост. и Слежен введите значения с

помощью цифровых клавиш. В других полях

изменяйте настройки с помощью [<] или [>].

Совет - Для быстрого доступа к экрану настройки, удерживайте клавишу [MSR1] или [MSR2]

B

нажатой одну секунду.

Электронный тахеометр Focus 4. Руководство пользователя

93

5 Экранное меню

Настройки клавиши [DSP]

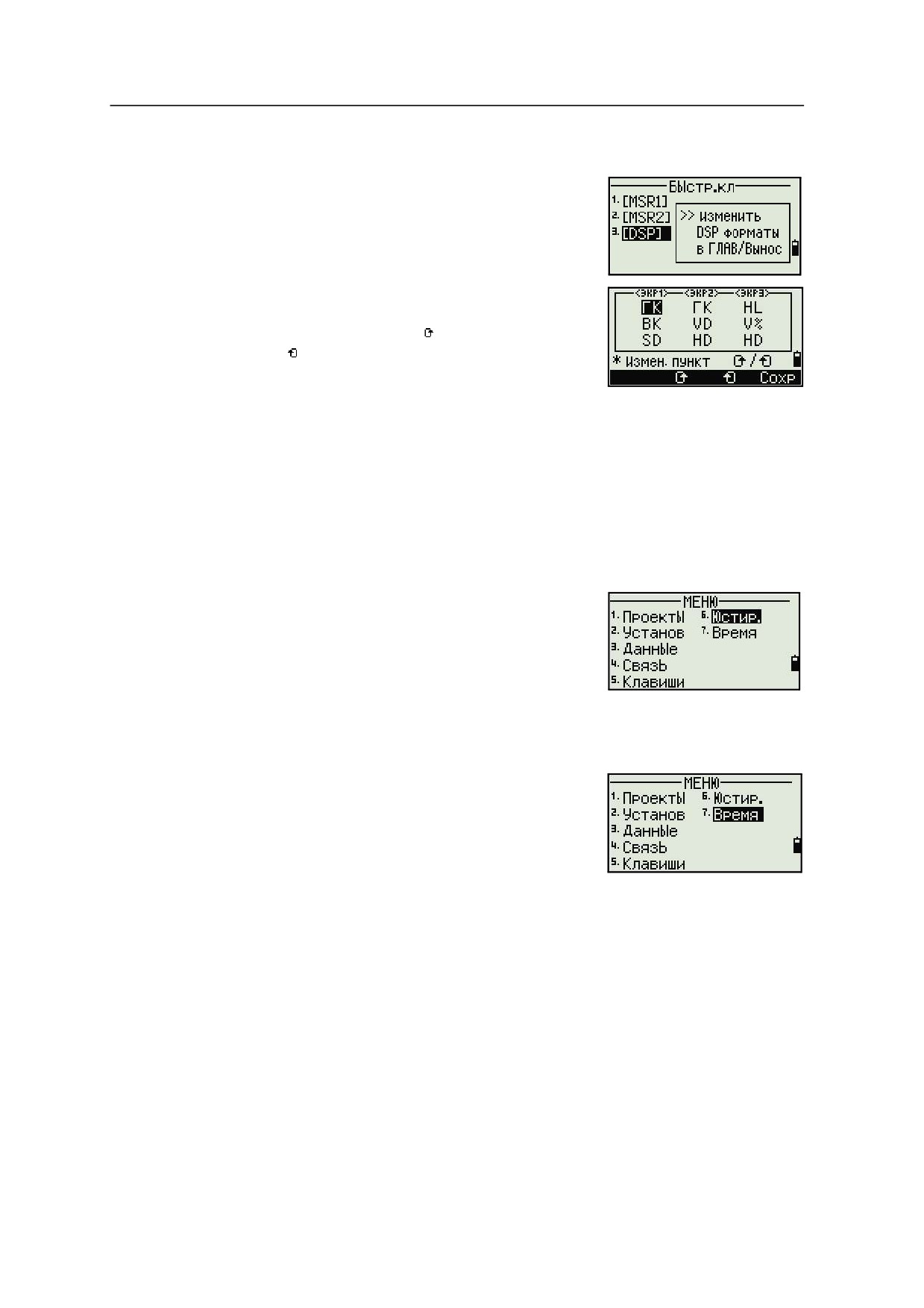

Для изменения пунктов, отображаемых на экране

BMS и экране Вынос, нажмите [2] или выберите

[DSP] в меню Клавиши.

Для перемещения курсора используйте [<], [>], [^] или

[v]. Для изменения отображаемых пунктов нажмите

или программную клавишу или программную

клавишу .

Чтобы сохранить изменения, нажмите [ENT] из

последней строки <DSP3> или выберите

программную клавишу Сохр.

Совет - Для быстрого доступа к экрану настройки DSP удерживайте клавишу [DSP] нажатой одну

B

секунду.

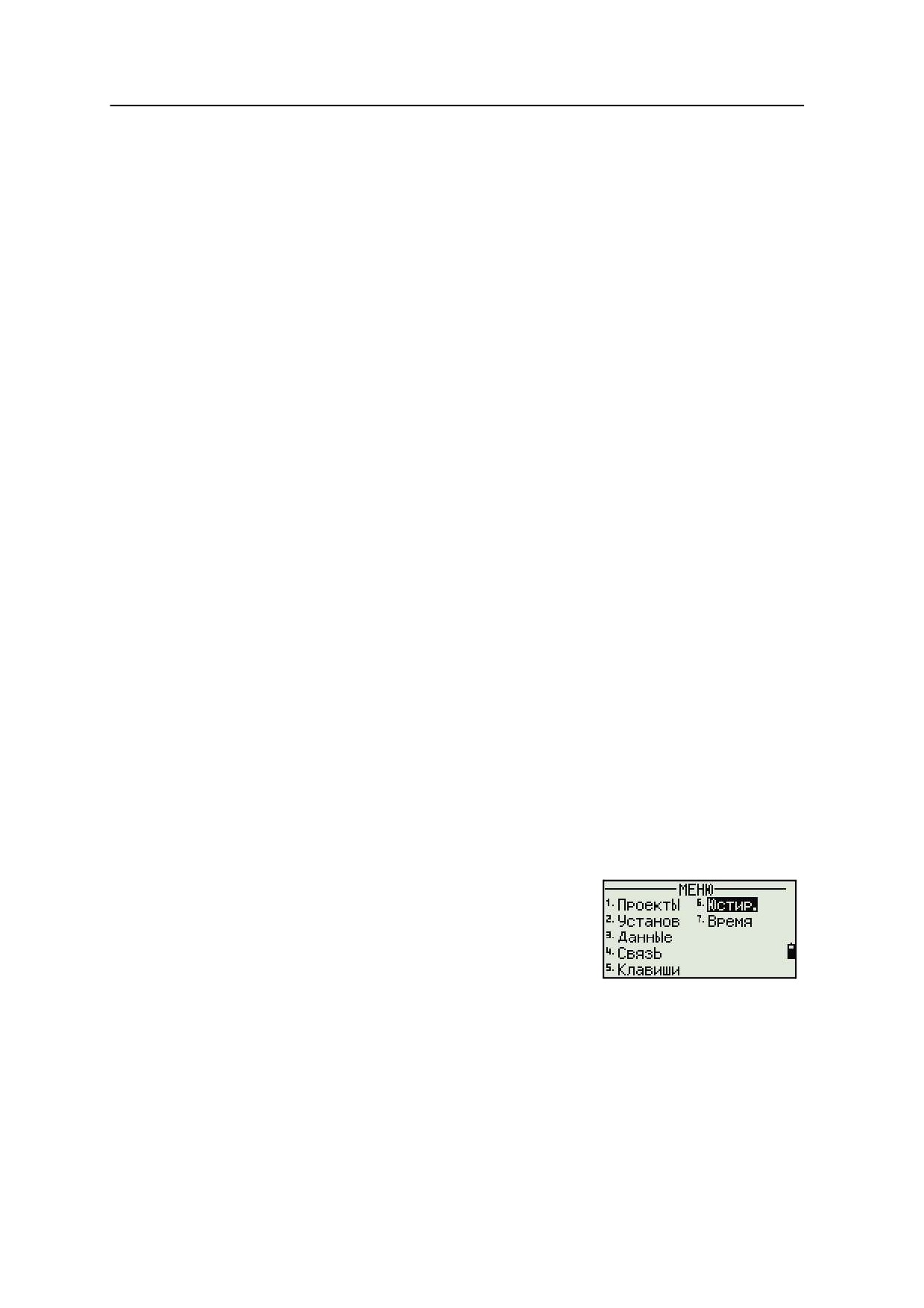

Юстировка

Используйте экран Юстировка для калибровки

инструмента. Для доступа к экрану Юстировка

нажмите [6] или выберите Юстир. В экране МЕНЮ.

Дополнительная информация приводится в разделе

Юстировка, стр 99.

Время и дата

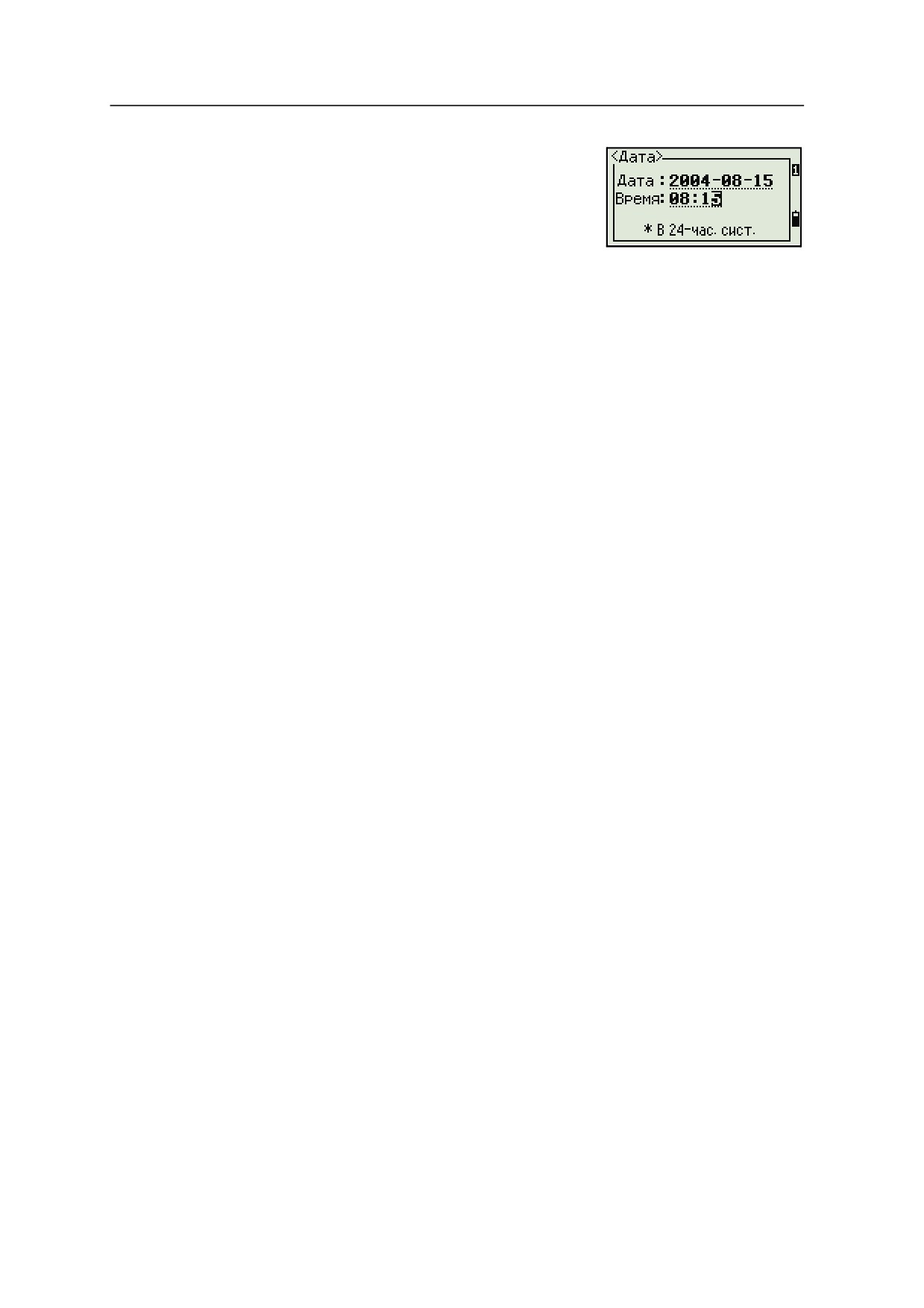

Используйте экран Дата для установки текущих

даты и времени.

1.

Нажмите [7] или выберите Время в экране

МЕНЮ. Появится экран Дата. Будут

отображены текущие дата и время.

2.

Введите дату в формате Год-Месяц-День. Например, для изменения даты

на 18 апреля 2006 нажмите [2] [0] [0] [6] [ENT] [8] [ENT] [1] [5] [ENT].

Если выделенная часть поля (например, год) уже установлена верно,

нажмите [ENT], чтобы использовать текущее значение. Например, если уже

установлено 10 апреля 2006, и вы хотите поменять дату на 18 апреля 2006,

нажмите [ENT] [ENT] [2] [5] [ENT].

94 Электронный тахеометр Focus 4. Руководство пользователя

Экранное меню

5

3.

Для перехода к полю Время нажмите [ENT] из

поля Дата.

4.

Введите время в 24-часовом формате.

Например, для установки времени 4:35 PM,

нажмите [1] [6] [ENT] [3] [5] [ENT].

5.

Сделайте одно из следующего:

-

Чтобы завершить установку даты и времени, нажмите [ENT] в поле

Минуты.

-

Для отмены изменений нажмите [ESC].

Электронный тахеометр Focus 4. Руководство пользователя

95

6 Поверки и юстировка

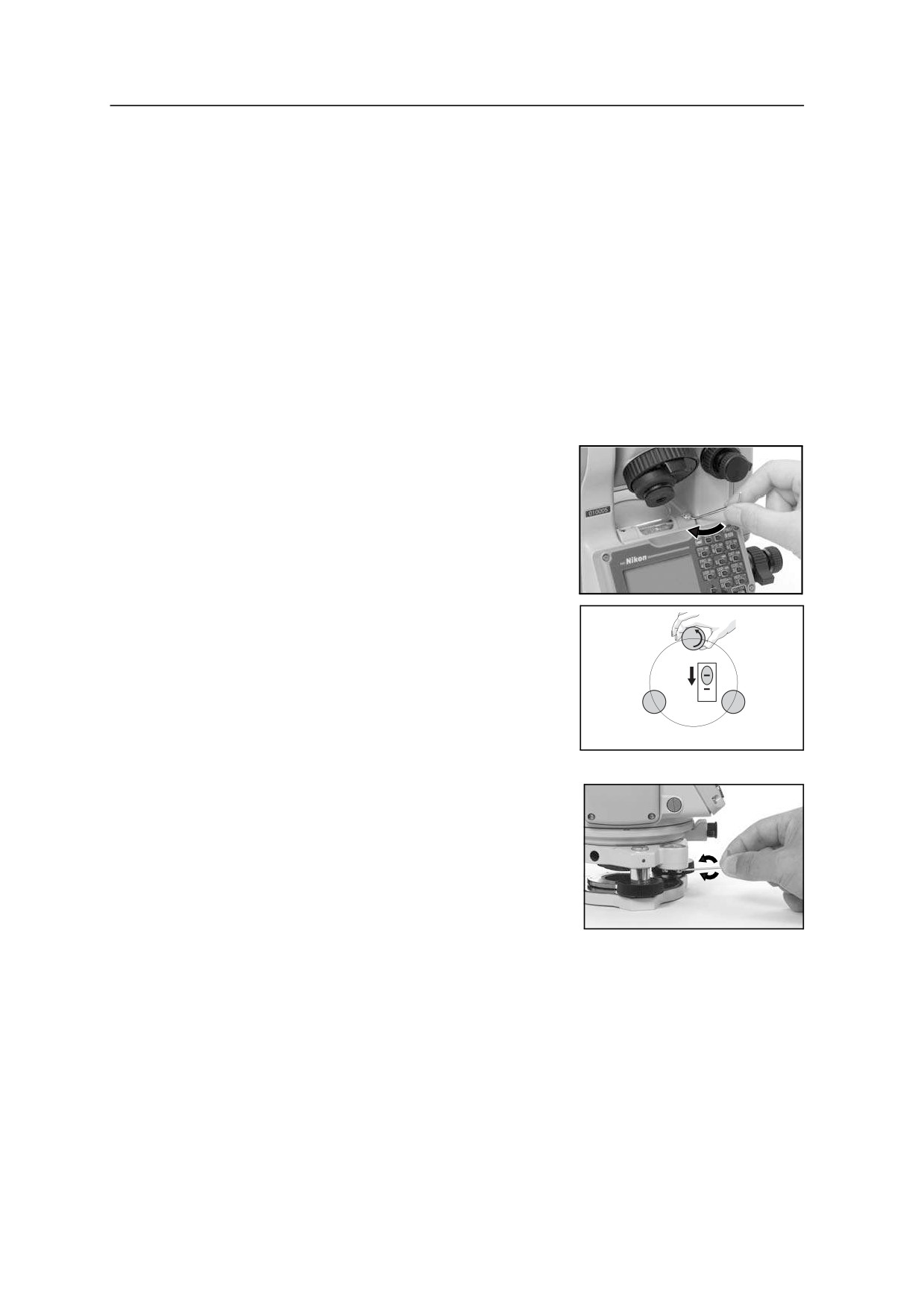

Цилиндрический уровень

Ось цилиндрического уровня должна быть перпендикулярна оси вращения

инструмента.

Для поверки и юстировки цилиндрического уровня:

1.

Установите инструмент на штатив.

2.

Выполните процедуру нивелировки, описанную в разделе Нивелирование

инструмента, стр. 13.

3.

Поверните алидаду на 180°.

4.

Проверьте, остался ли пузырек в центре.

5.

Если пузырек сместился, то необходимо выполнить процедуру

юстировки:

a.

Используя шпильку,

юстировочным винтом сместите

пузырек на половину дуги

отклонения.

b. Оставшееся смещение приведите в

нуль пункт подъемным винтом A.

A

c.

Повторите процедуру с Шага 4.

Круглый уровень

После юстировки цилиндрического уровня

выполните поверку круглого уровня.

Если пузырек находится не в нуль-пункте,

выполните юстировку юстировочными винтами

круглого уровня.

98 Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя

Поверки и юстировка

6

Место нуля вертикального круга и коллимационная

ошибка

Поверка

1.

Установите инструмент на штатив.

2.

Выполните процедуру нивелировки, описанную в разделе Нивелирование

инструмента, стр. 13.

3.

Поверните зрительную трубу в положение КЛ. Экран и зажимные винты

повернуты к вам.

4.

Наведитесь на цель, находящуюся под углом 45° к плоскости горизонта.

5.

Возьмите отсчет вертикального угла в поле ВК1 главного экрана

измерений.

6.

Поверните инструмент на 180° и разверните зрительную трубу в

положение КП. Экран и зажимные винты повернуты от вас.

7.

Возьмите отсчет вертикального угла в поле ВК2.

8.

Сложите оба вертикальных угла вместе, ВК1 + ВК2.

-

Юстировка не требуется, если ноль вертикального круга установлен

в “Зенит” и ВК1 + ВК2 дают в сумме 360°.

-

Юстировка не требуется, если ноль вертикального круга установлен

в “Горизонт” и ВК1 + ВК2 дают в сумме 180° или 540°.

-

Если ВК1 + ВК2 не дают в сумме одного из значений, приведенных

выше, необходима Юстировка.

Примечание - Разница между вертикальным углом и значимым углом (любой

из следующих: 360° от зенита или 180° или 540° от горизонта) в ПО прибора

обозначается как ACV = верт.ошибка. Место Нуля вертикального круга М0

=(КП+КЛ)/2 =ACV/2 .

Юстировка

1.

Нажмите [MENU] и [6]. Появится экран

юстировки.

2.

Сделайте измерение при КЛ на цель,

относительно горизонта. Нажмите [ENT].

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя

99

6 Поверки и юстировка

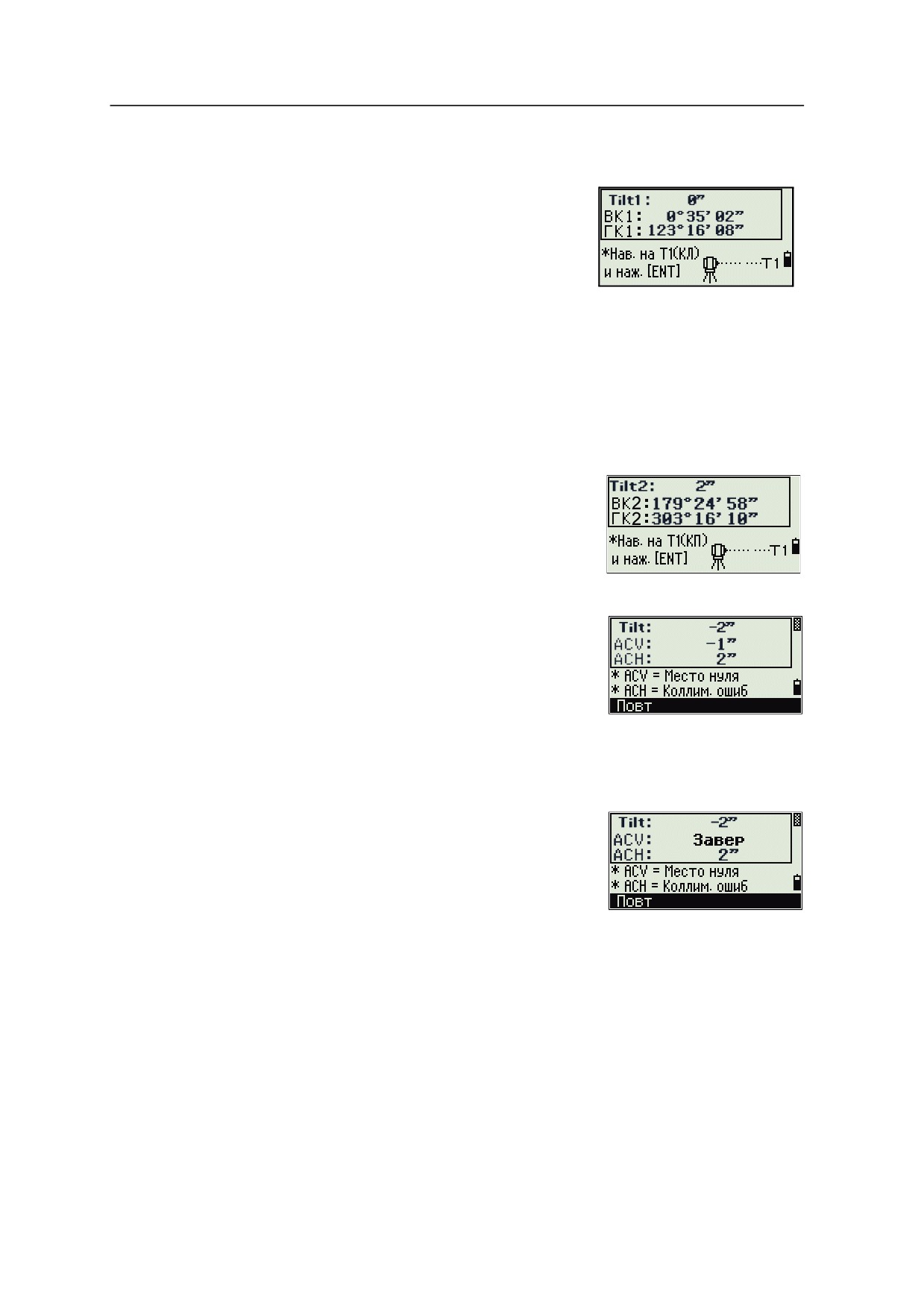

Смысл полей калибровки для КЛ:

Tilt1

Значение наклона при КЛ

ВК1

Вертикальный угол при КЛ

(значение без наклона)

ГК1

Горизонтальный угол при КЛ

(значение без наклона)

Вертикальный угол будет показан в параметре V0 dir= Horiz.

Когда вы выполните измерение, сообщение в верхней строке изменится с

НЕ ТРОГАТЬ! на Поверни на КП.

3.

Сделайте измерение той же цели при КП. Нажмите [ENT].

Focus 4W произвел юстировку вертикальной и горизонтальной осей:

Tilt2

Значение наклона при КП

ВК2

Вертикальный угол при КП

(значение без наклона)

ГК2

Горизонтальный угол при КП

(значение без наклона)

После завершения наблюдения при КП, будут

отображены четыре параметра.

4.

Сделайте одно из следующего:

-

Чтобы вернуться к первому экрану

наблюдений, нажмите [ESC] или выберите

программную клавишу Повтор.

-

Для установки параметров в инструмент нажмите [ENT] или выберите

программную клавишу OK.

5.

Если любое из значений ACV, ACH или Tilt

будет вне диапазона, появится сообщение

ЗАВЕР. Нажмите любую клавишу для

возврата к первому экрану наблюдений.

100 Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя

Поверки и юстировка

6

Постоянная инструмента

Постоянная инструмента это числовое значение, используемое для

автоматической коррекции смещения между механическим и электронным

центрами инструмента, при измерении расстояний. Хотя эта поверка была

сделана перед поставкой прибора, рекомендуется несколько раз в год проверять

постоянную инструмента для обеспечения высокой точности измерений.

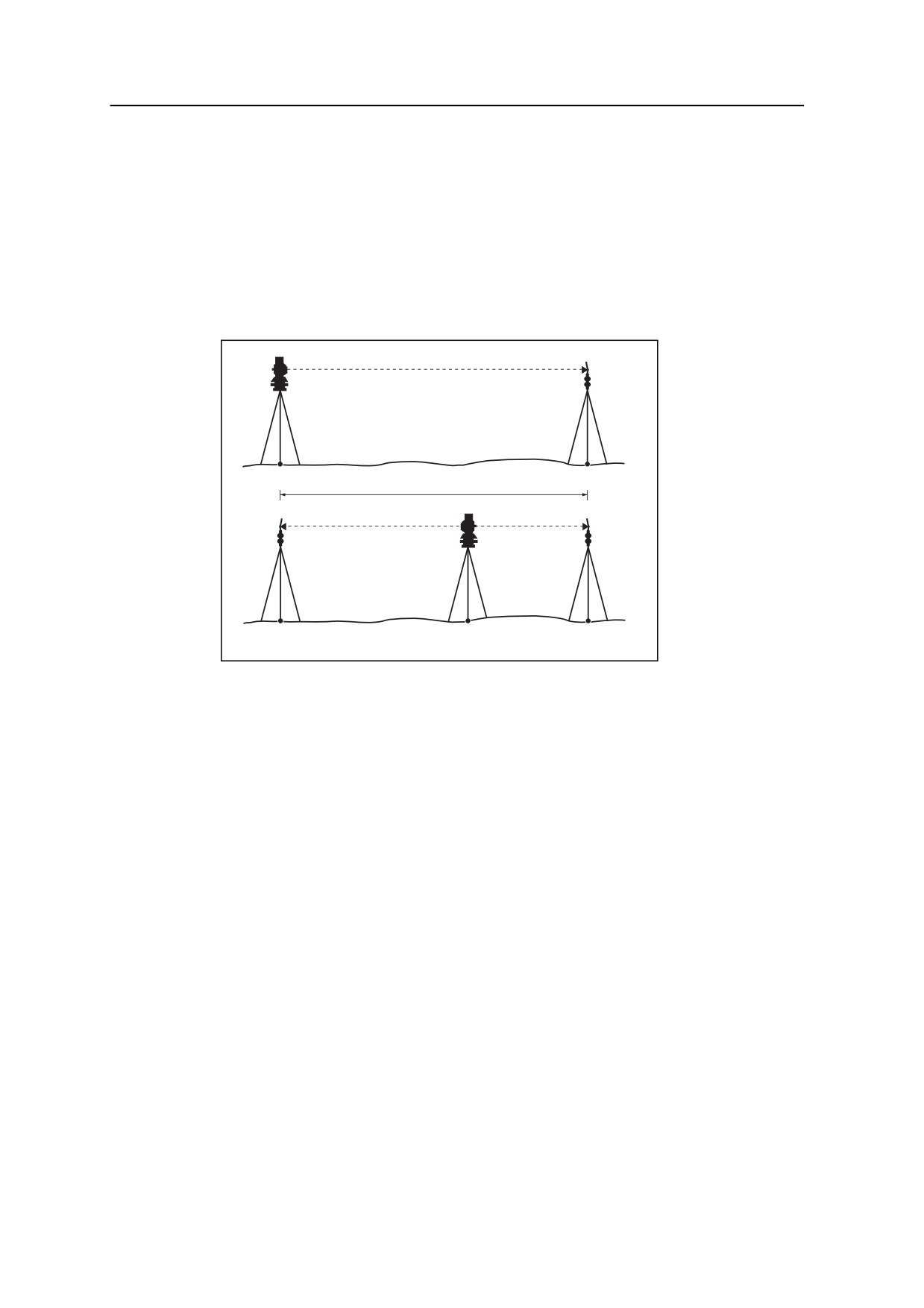

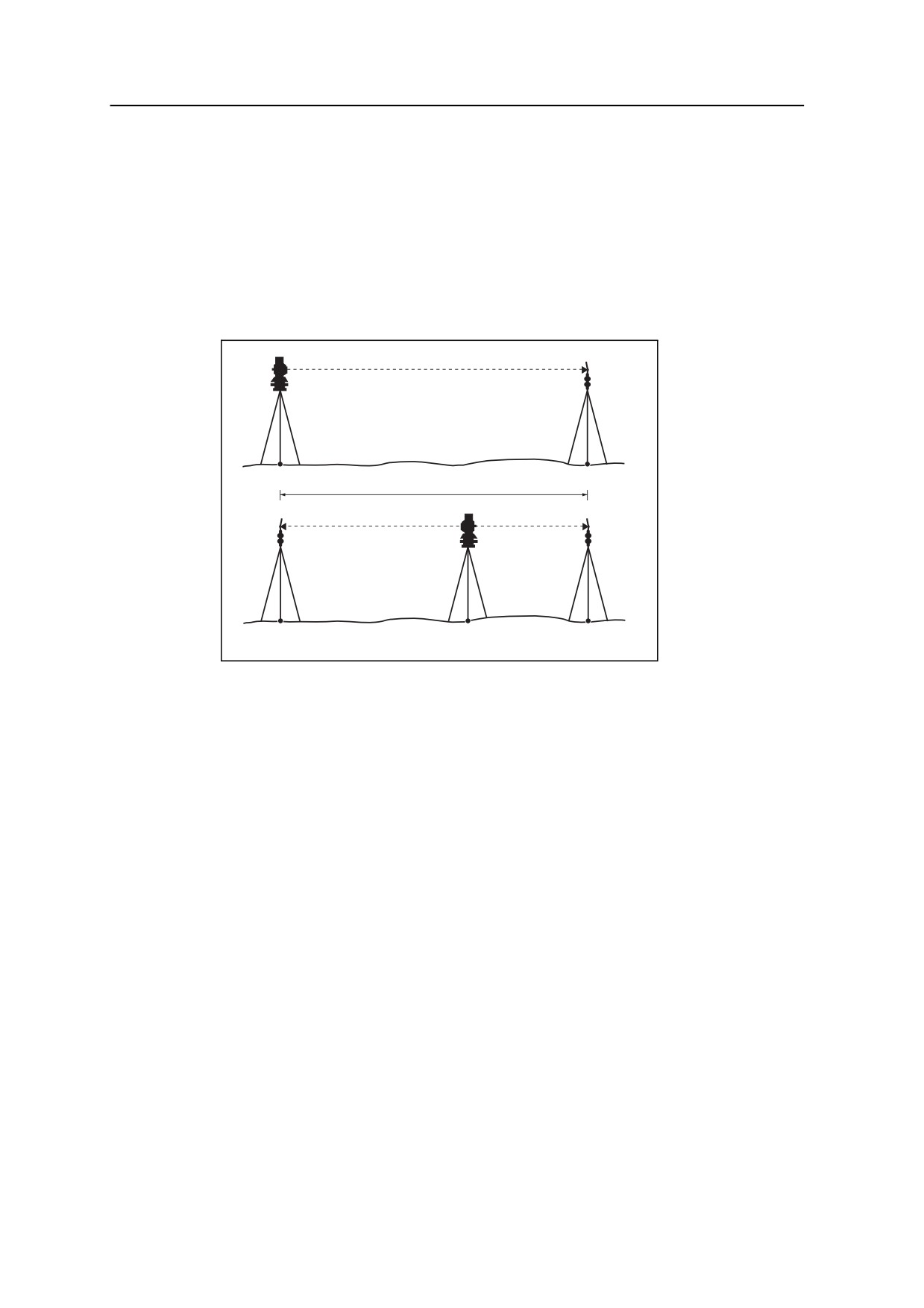

На рисунке ниже показана установка прибора для поверки постоянной

инструмента.

P

Около 100м

Q

P

R

Q

Поверка может быть выполнена путем сравнения измеренного значения базовой

линии со значением этой линии измеренной дальномером прибора (EDM), или

выполняя следующие действия.

1.

Направьте инструмент на точку P на максимально возможном ровном

участке.

2.

Установите отражающую призму на точку Q в 100 м от точки P.

Убедитесь, что вы учли постоянную призмы.

3.

Измерьте расстояние между точкой P и точкой Q (PQ).

4.

Установите отражатель на штатив в точке P.

5.

Установите другой штатив в створе между точками P и Q, на точку R.

6.

Переместите Focus 4W на штатив в точке R.

7.

Измерьте расстояние от точки R до точки P (RP) и расстояние от точки R

до точки Q (RQ).

8.

Вычислите разницу значения PQ и величины RP + RQ.

9.

Переместите Focus 4W на другие точки в створе между точками P и Q.

10. Повторите процедуру с Шага 5 до Шага 9 несколько раз.

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя

101

6 Поверки и юстировка

11. Посчитайте среднее всех значений RP и среднее всех значений RQ.

12. Вычислите среднее значение всех разниц. Ошибка должна быть не более

3 мм. Если ошибка выходит за пределы этого диапазона, обратитесь к

вашему диллеру.

Поверка и юстировка лазерного указателя

В электронном тахеометре Focus 4W для измерения и в качестве лазерного

указателя используется красный лазер. Лазерный указатель расположен соосно

с линией визирования зрительной трубы. При надлежащей юстировке

инструмента красный лазерный луч указателя совпадает с линией визирования.

Внешние воздействия, такие как удары или значительные перепады

температуры, могут привести к смещению оси красного лазерного луча

указателя относительно линии визирования.

Юстировка лазерного указателя

ПРЕДУПРЕЖДЕНИЕ. На лазерное пятно на юстировочном отражателе через зрительную трубу

C

можно смотреть без вреда здоровью. Не пытайтесь выполнять юстировку с помощью призмы.

Отраженный от призмы свет может ослепить глаза.

Во избежание неправильных измерений при использовании лазерного указателя

используйте входящий в комплект юстировочный отражатель для регулярной

поверки юстировки лазера и перед выполнением высокоточных измерений

расстояния.

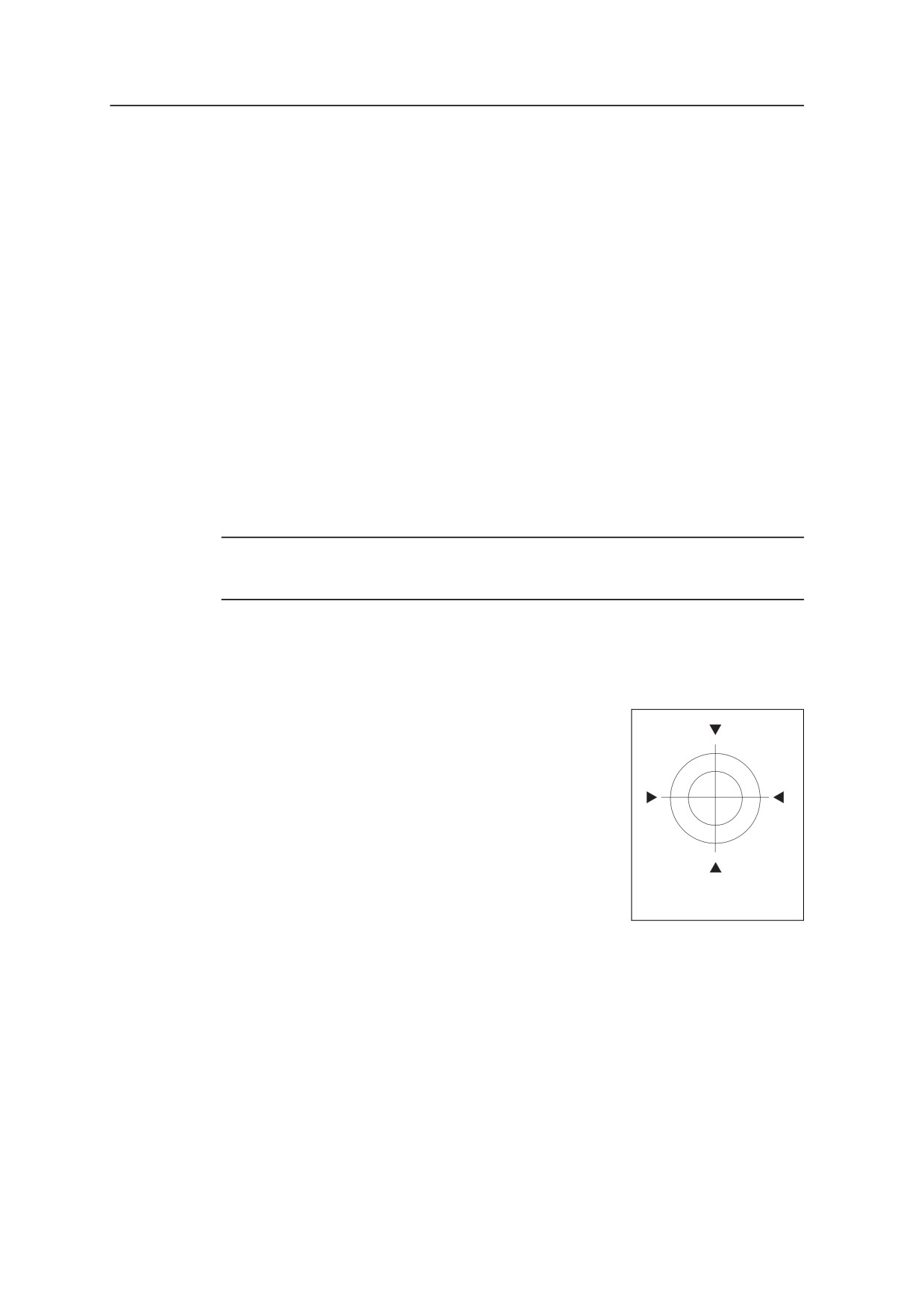

1.

Установите юстировочный отражатель на

расстоянии 20 - 30 м, направив его на

инструмент.

2.

Активируйте функцию лазерного указателя для

включения красного лазерного луча.

3.

Наведите инструмент на центр пластины

юстировочного отражателя и проверьте

положение пятна красного лазера по отношению

Пластина

к перекрестию зрительной трубы.

юстировочного

отражателя

4.

Если пятно красного лазера расположено вне

перекрестия, регулируйте направление луча до тех пор, пока он не

совпадет с перекрестием.

102 Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя

A Технические характеристики

Стандартная комплектация

•

Основной блок Focus 4W

•

Батарея BC-65

•

Зарядное устройство с сетевым кабелем и адаптером сети

•

Регулировочный штифт, торцовый ключ

•

Электронный тахеометр Spectra Precision Focus 4W. Руководство

пользователя (этот документ)

•

Ящик для переноски

•

Комплект обеспечения безопасности лазера

•

Торцовый ключ (1,5 мм) для юстировки лазерного указателя и отражатель

для юстировки

Разъем для внешних устройств

Этот разъем может быть использован для подсоединения внешнего источника

питания или для связи с внешним устройством.

Перед использованием разъема внешнего устройства убедитесь, что внешнее

устройство соответствует характеристикам, приведенным ниже.

Входное напряжение

От 7.2 В до 11 В постоянного тока

Система

RS-232C

Уровень сигнала

±9 В, стандартный

Максимальная скорость передачи

38400 бит/с асинхронная

Совместный разъем

Hirose HR10A-7P-6P or HR10-7P-6P

ПРЕДОСТЕРЕЖЕНИЕ - Исключая ситуацию, когда соединение производится, как

C

показано на рисунке в разделе Компоненты системы, стр 2, используйте Hirose HR10A-

7P-6P или HR10-7P-6P на свой риск.

ПРЕДОСТЕРЕЖЕНИЕ - Используйте только разъемы, указанные выше. Использование

C

других разъемов может повредить прибор.

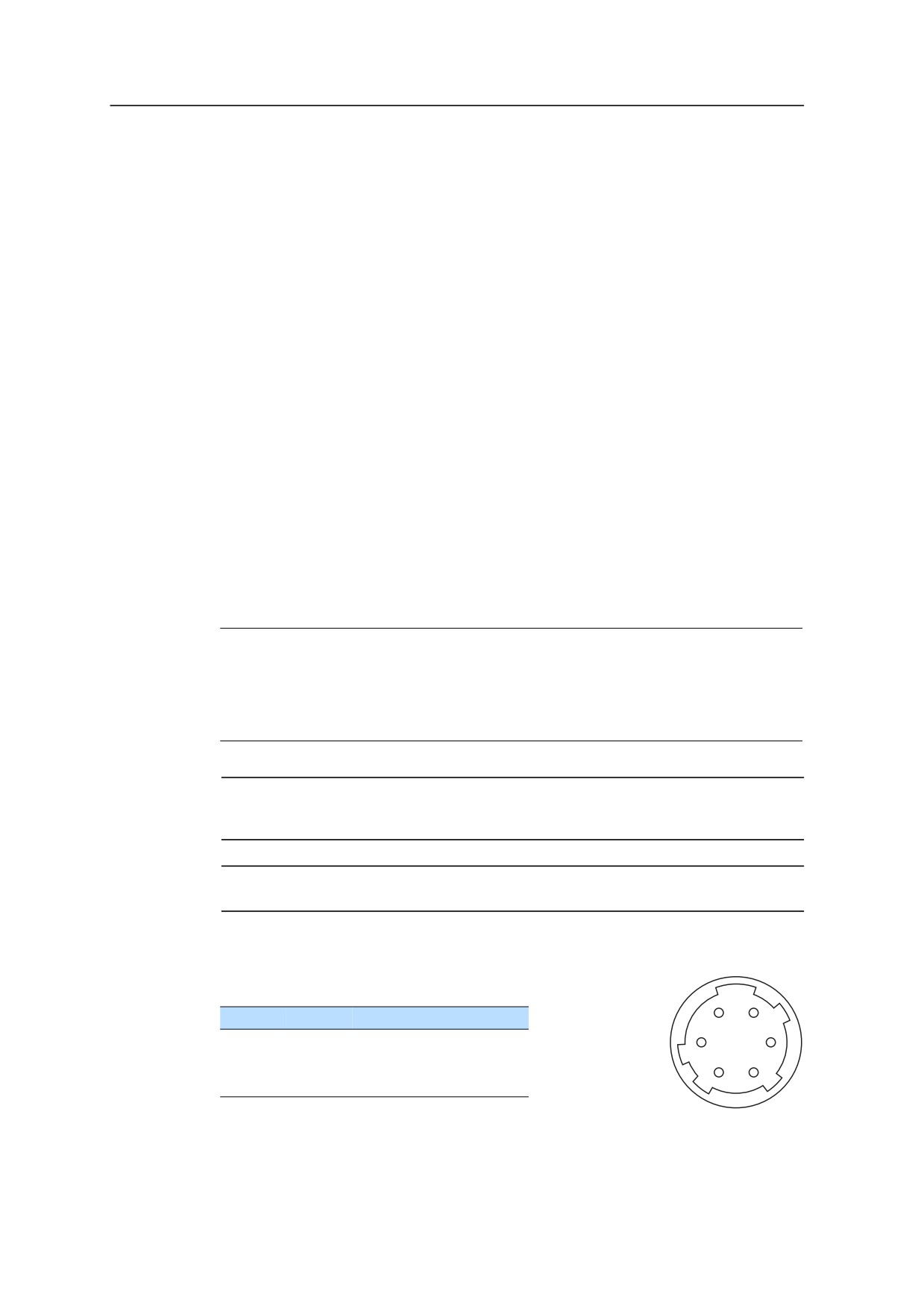

Соединитель внешнего устройства это розетка Hirose HR 10A-7R-6S. Распайка

выводов для соединения Focus 4W с разъемом внешнего устройства показана

ниже:

Контакт Сигнал Описание

6

1

1

RxD

Прием данных (Вход)

HRS

5

2

2

TxD

Отправка данных (Выход)

4

3

3

+

Питание

108 Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя

Технические характеристики A

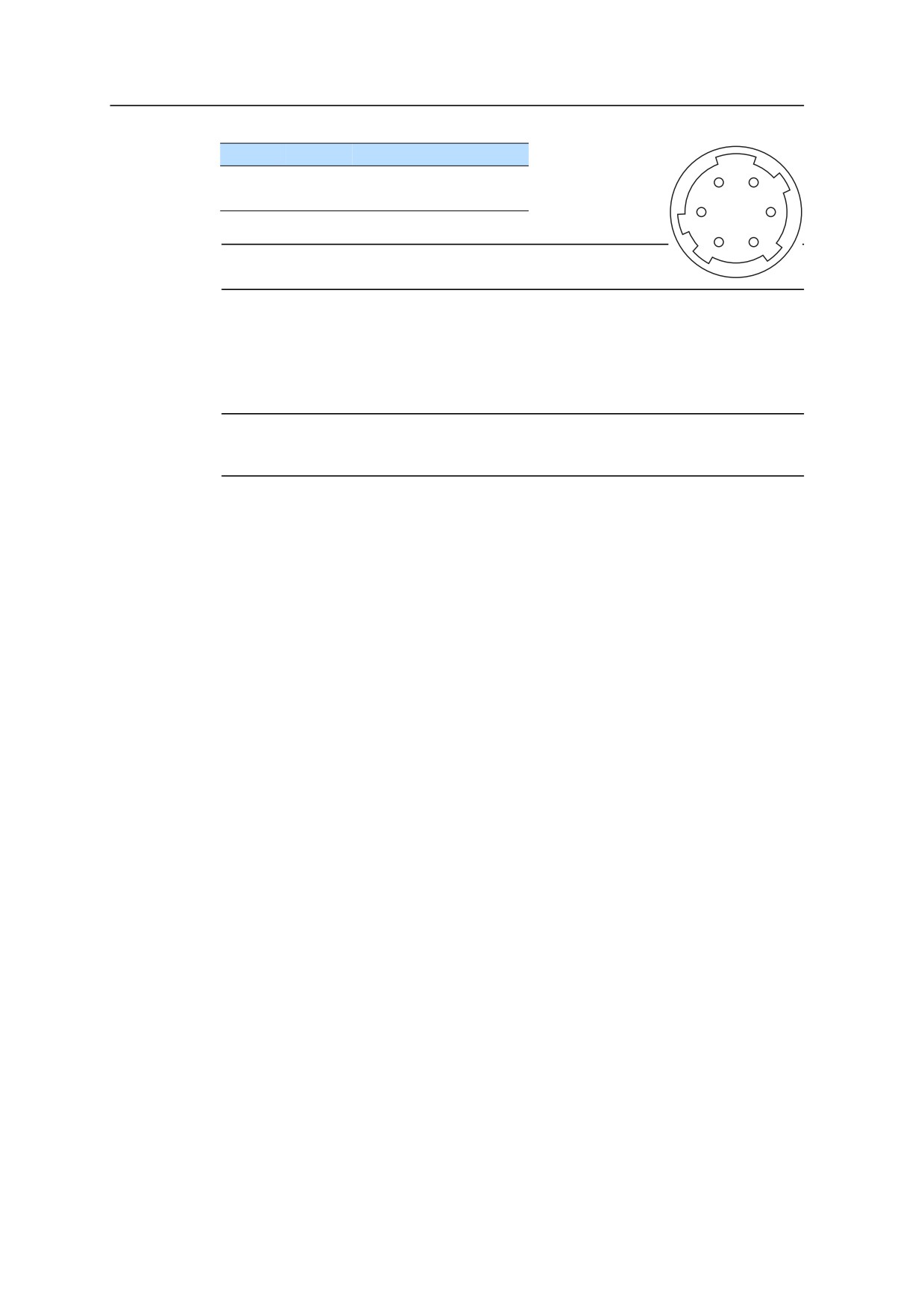

Контакт Сигнал Описание

5

-

Общий

6

1

4, 6

Не соединен

HRS

5

2

4

3

ПРЕДОСТЕРЕЖЕНИЕ - Используйте только указанную выше распа

C

Использование других соединений может повредить инструмент.

Для подсоединения к внешнему источнику питания, подайте питание на

контакт 3 (вход питания) и контакт 5 (общий) инструмента. Инструмент будет

использовать внешний источник питания, даже если присоединена штатная

батарея BC-65

ПРЕДОСТЕРЕЖЕНИЕ - Убедитесь, что напряжение источника питания находится в

C

необходимом диапазоне (от 7.2 В до 11 В, при максимальном токе 1 A ). Если питающее

напряжение выходит за эти пределы, Focus 4W может быть поврежден.

Для связи с внешним устройством подайте RS-232C сигнал от внешнего

устройства на контакт 1 (вход) и на контакт 2 (выход) на Focus 4W.

Крышка разъема внешнего питания/данных предохраняет Focus 4W, когда он не

используется. Focus 4W не будет водонепроницаем, если крышка снята или

недостаточно плотно надета, или когда разъем внешнего питания/данных

используется.

Focus 4W может быть поврежден статическим электричеством от тела человека

через разъем внешнего питания/данных. Перед переноской Focus 4W,

прикоснитесь к любому другому проводящему материалу для снятия

статического электричества.

Электронный тахеометр Spectra Precision Focus 4W. Руководство пользователя

109

B Передача данных координат

Передача данных координат в электронный тахеометр

Настройки

Для настройки скорости передачи и других

параметров нажмите [MENU] и затем выберите Установ

/ Связь. Дополнительная информация приводится в

разделе Связь, стр 85.

Формат записи

Вы можете передавать записи координат в Focus 4W в следующих форматах:

PT

,

X

,

Y

,

Z

,

CD

PT

X

Y

Z

CD

PT

,

X

,

Y

,

Z

PT

X

Y

Z

PT

,

X

,

Y

,

,

CD

PT

X

Y

CD

PT

,

X

,

Y

,

,

PT

,

X

,

Y

,

PT

,

,

,

Z

,

CD

PT

,

,

,

Z

112 Электронный тахеометр Блок управления Spectra Precision FOCUS CU.. Руководство пользователя

Передача данных координат B

Форматы используют следующие коды:

Код

Описание

Длина

PT

Номер точка

До 20 цифр

X

Фактическая координата Х

Переменной длины

Y

Фактическая координата Y

Переменной длины

Z

Фактическая координата Z

Переменной длины

CD

Код объекта

До 16 символов

Примеры данных

20100,6606.165,1639.383,30.762,RKBSS

20104,1165611.6800,116401.4200,00032.8080

20105 5967.677 1102.343 34.353 MANHOLE

20106 4567.889 2340.665 33.444 PT1

20107 5967.677 1102.343 34.353

20109,4657.778,2335.667,,PT2

20111,4657.778,2335.667

20113 4657.778 2335.667

20115,,,34.353,MANHOLE

20117,,,33.444

Передача данных координат из электронного тахеометра

Настройки

Для настройки скорости передачи и других

параметров нажмите [MENU] и затем выберите

Установ / Связь. Дополнительная информация

приводится в разделе Связь, стр 85.

Примеры данных

Формат данных координат Nikon

1,100.0000,200.0000,10.0000,

2,200.0000,300.0000,20.0000,

3,116.9239,216.9140,11.8425,TRAIN PLATFORM

4,126.6967,206.2596,11.2539,RAMP

11,100.0045,199.9958,10,0000,

13,116.9203,216.9113,11.7157,

14,126.6955,206.2579,10.9908,

21,100.0103,199.9958,10.0000,

31,100.0013,200.0005,10.0000,

41,100.0224,200.0331,9.9000,

43,116.9263,216,9165,11.8016,CURB

44,126.7042,206.2871,10.8193,DITCH

45,116.9266,216.9160,11.8028,

46,126.7046,206.2845,10.8213,CP POINT

Электронный тахеометр Блок управления Spectra Precision FOCUS CU.. Руководство пользователя

113

содержание      ..      1      2
