Тахеометр Leica TPS400 Series. Руководство пользователя (Версия 5.0) - часть 2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Если вам потребуются дополнительные

Внешний источник питания

ферритовые сердечники, то обращайтесь в

дальномерного модуля EDM

местное представительство фирмы Leica

Geosystems. Номер ферритового сердечника

В случае подачи питания на инструмент TPS400

как запасной части - 703 707.

от внешнего источника для обеспечения

электромагнитной совместимости необходимо

использовать питающий кабель с ферритовой

жилой.

! К боковой стороне инструмента должен

быть прикреплен штепсельный разъем Lerno с

ферритовым сердечником.

Перед первым применением питающего кабеля

для подачи питания к инструменту TPS400

Как правило, в комплекте с инструментом

откройте один ферритовый сердечник и

поставляются кабели с ферритовой жилой.

обожмите его вокруг кабеля примерно в 2 см от

Если вы используете старый кабель (без

штепсельного разъема Lerno.

ферритовой жилы), то необходимо

присоединить к нему ферритовые сердечники.

32

Подготовка к измерениям/Настройка

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1. Ослабьте затяжные винты ножек штатива,

Установка штатива

выдвиньте их на нужную длину и затяните

винты.

2. Для того чтобы обеспечить надежную

установку штатива, достаточно сильно

вдавите его ножки в землю. При

фиксировании ножек штатива усилие

должно прилагаться вдоль ножки.

! Устанавливая штатив, следите за тем,

чтобы его головка была в примерно

горизонтальном положении.

Небольшой наклон штатива корректируется

подъемными винтами трегера, а большой -

регулировкой длины ножек штатива.

Подготовка к измерениям/Настройка

33

-------------------------------------------------------------------------------------------------------------------------------------------------------------

! При использовании трегера с

Установка инструмента

оптическим отвесом будет невозможно

работать с лазерным отвесом.

Описание

В данном разделе описаны операции установки

тахеометра на точке с применением лазерного

отвеса. Инструмент может устанавливаться и

не над отмеченными на земле точками.

! Важные замечания:

• Настоятельно рекомендуется защищать

тахеометр от прямых солнечных лучей и

избегать неравномерного нагрева его

частей.

• Лазерный отвес, описанный в этом

Уход за штативом

разделе, встроен в ось вращения

• Следите за состоянием резьбы всех винтов

инструмента. Он проектирует луч вниз и

и болтов.

дает пятно красного цвета на земле, что

• При транспортировке всегда зачехляйте

значительно облегчает центрировку

штатив.

тахеометра.

• Используйте штатив только по назначению.

• При использовании трегера с

оптическим отвесом лазерный отвес

работать не будет.

34

Подготовка к измерениям/Настройка

-------------------------------------------------------------------------------------------------------------------------------------------------------------

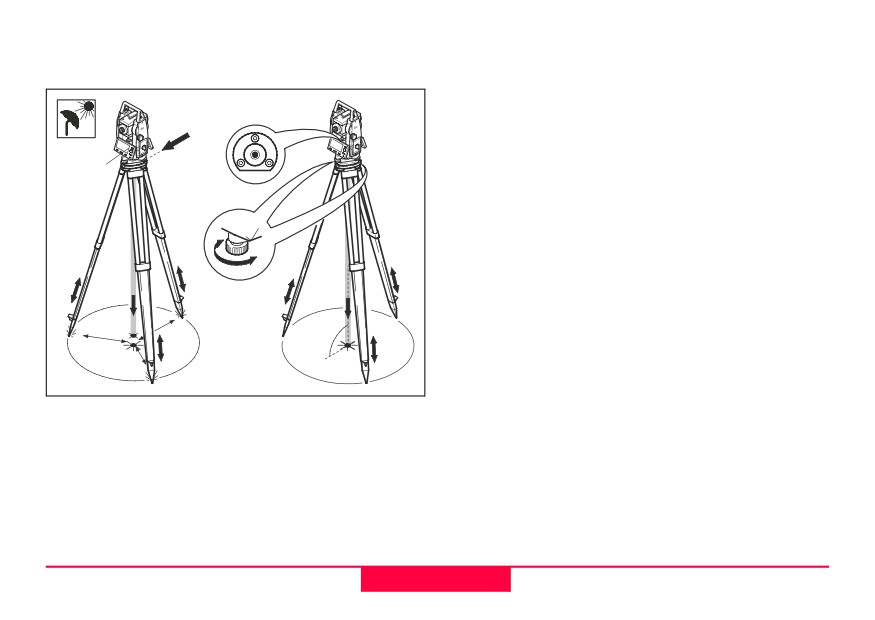

Установка инструмента: шаг за шагом

3.

Включите инструмент и активизируйте

лазерный отвес и электронный уровень

7

нажатием на [FNC] > [Уровень/Отвес].

2

4.

Изменяя положение ножек штатива (1) и с

помощью подъемных винтов трегера (6),

3

выполните центрирование над точкой с

помощью отвеса (4).

6

5.

Приведите в нульпункт круглый уровень,

изменяя длину ножек штатива (7).

6.

Наблюдая за положением "пузырька"

1

5

электронного уровня, приведите его в

1

5

4

нульпункт, вращая подъемные винты (6).

В разделе "Горизонтирование по

1

!

5

электронному уровню: поэтапные действия"

приведена более подробная информация.

7.

Выполите точное центрирование над точкой

(4), перемещая трегер по головке штатива

1.

Выдвиньте ножки штатива на удобную для

(2).

вас длину. Установите штатив над точкой,

8.

Повторяйте шаги 6 и 7 до получения нужной

примерно отцентрировав его над этой

точности центрирования.

точкой.

2.

Закрепите трегер и тахеометр на штативе.

Подготовка к измерениям/Настройка

35

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4.

Приведите

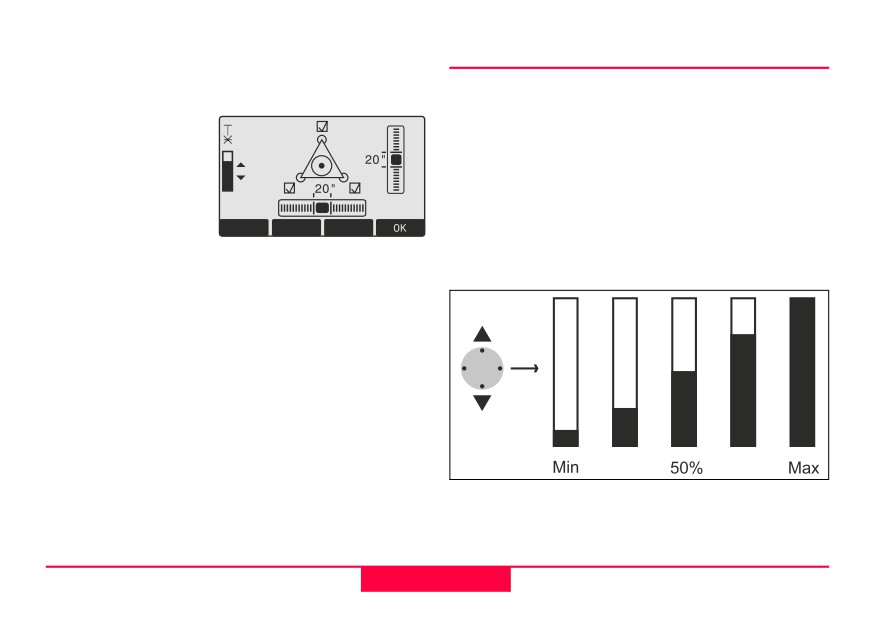

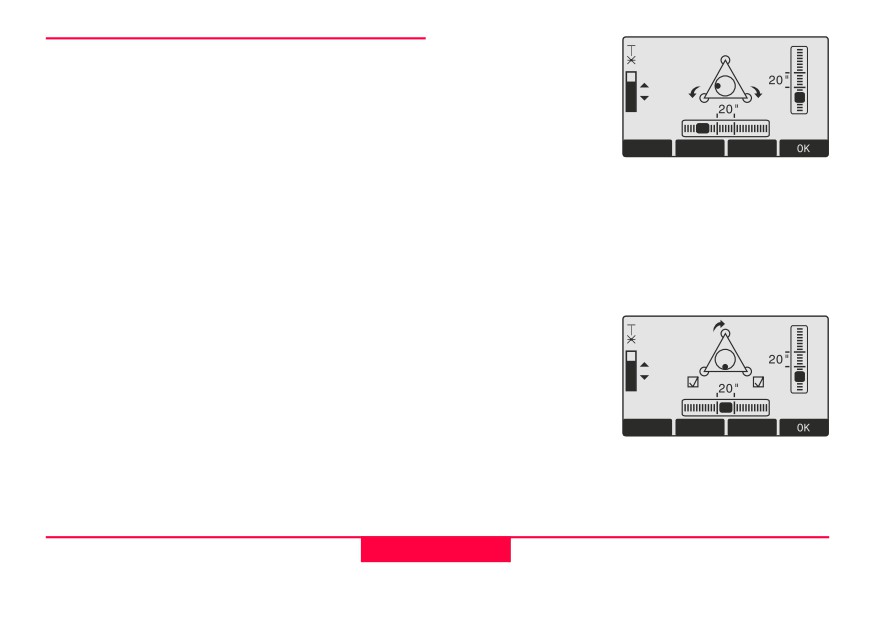

Горизонтрование по

электронный

электронному уровню:

уровень в

нульпункт

поэтапные действия

вращением этих

Электронный уровень используется для точного

двух винтов,

горизонтирования тахеометра с помощью

следуя

подъемных винтов трегера.

указаниям стрелок, показывающих нужное

1. Включите тахеометр и активизируйте

направление вращения. Как только уровень

электронный уровень нажатием на [FNC] >

будет точно приведен в горизонтальное

[Уровень / Отвес].

положение при данном положении

2. Выполните горизонтирование по круглому

инструмента, стрелки будут заменены на

уровню, вращая подъемные винты трегера.

галочки.

5.

Приведите в

! Изображение электронного уровня и

стрелок, указывающих направление

нульпункт

вращения, подъемных винтов появляются

"пузырек"

только при более-менее отнивелированном

электронного

инструменте.

уровня по второй

3. Поверните тахеометр вокруг оси так, чтобы

оси вращением

дисплей был параллелен двум подъемным

третьего

винтам.

подъемного винта, пользуясь указаниями

стрелки. После того, как тахеометр будет

36

Подготовка к измерениям/Настройка

-------------------------------------------------------------------------------------------------------------------------------------------------------------

отнивелирован вдоль второй оси, стрелка

будет заменена на штрих.

Интенсивность лазерного

луча

! Инструмент

считается точно

Изменение интенсивности лазерного луча

отгоризонтирова

Внешние условия освещенности и тип земной

нным, если

поверхности могут потребовать настройки

"пузырек"

интенсивности лазерного пучка. При

электронного

необходимости яркость лазерного отвеса

уровня

можно регулировать шагами по 25% его

находится в нульпункте, и у каждого из

интенсивности.

подъемных винтов на дисплее будут

показаны галочки.

6. Нажмите на [OK].

Подготовка к измерениям/Настройка

37

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Рекомендации по

Режим ввода - метод 1

центрированию

В этом режиме вводятся текстовые и цифровые

данные.

[ВВОД]

1. Удаление введенной информации,

отображение строки

функциональных цифровых/

буквенных клавиш. Курсор

указывает на то, что инструмент

готово к вводу информации.

-

2. Выберите набор символов

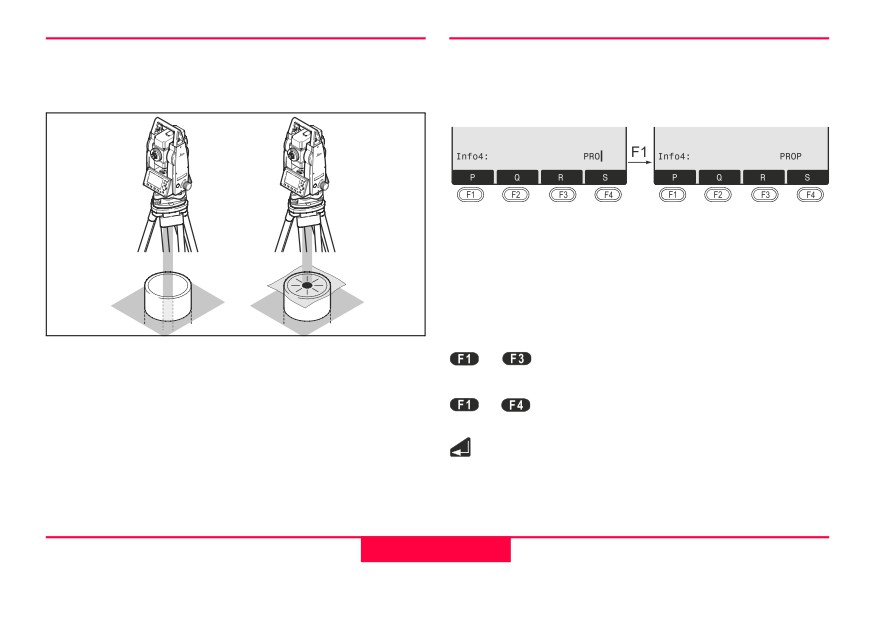

Центрирование над трубами и ямами

При некоторых обстоятельствах лазерная

[>>>]

Выбор других символов.

точка на земле может быть не видна (например,

-

3. Выберите нужный символ. Символ

при установке над вкопанной в землю трубой).

сдвинется влево.

В этом случае лазерную точку можно сделать

4. Подтвердите ввод.

видимой с помощью накладной прозрачной

[ESC]

Удаление введенных символов и

пластины. Таким способом инструмент можно

восстановление прежних значений.

установить над центром трубы.

38

Подготовка к измерениям/Настройка

-------------------------------------------------------------------------------------------------------------------------------------------------------------

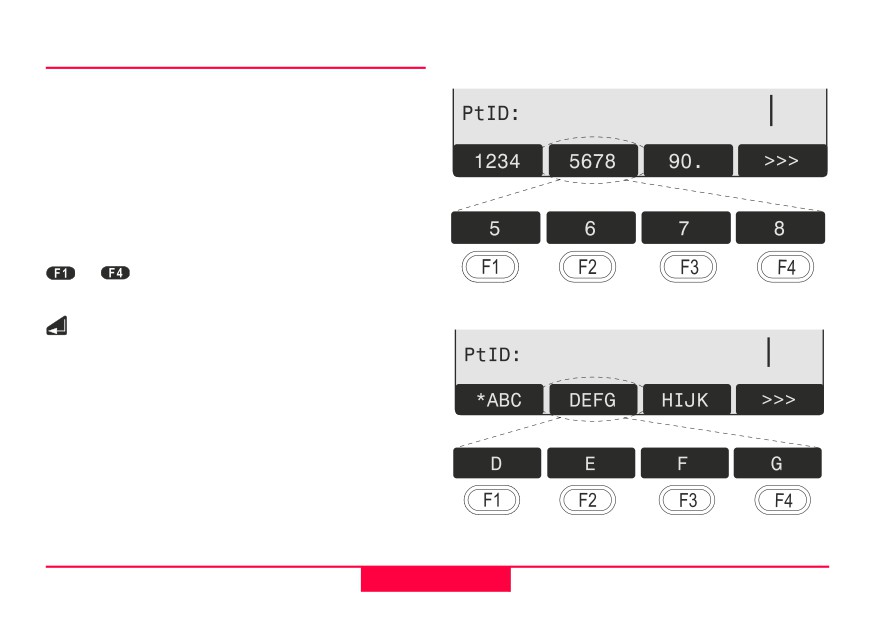

Режим ввода - метод 2

Режим редактирования

В этом режиме вводятся текстовые и цифровые

В этом режиме происходит замена символов.

данные.

Info4:

PREP

Info4:

PROP

PtId:

PtId:

F1

1234

5678

90.

+ -

F2

*ABC

DEFG

HIJK

LMNO

*ABC DEFG HIJK LMNO

F3

PQRS

TUVW

XYZ_

.$ !

F4

&?#@

%*/

F1

F2

F3

F4

1. Запуск режима редактирования.

Перемещение поля

[ВВОД]

1. На дисплей выводится полный

редактирования вправо.

список используемых букв.

Перемещение поля

-

2. Выбор списка букв/списка цифр.

редактирования влево.

Выполнить операции 3 и 4 из метода 1.

-

2. Выберите набор алфавитно-

цифровых символов.

! Выбранный вами метод можно

зафиксировать в настройках.

[>>>]

Выбор других символов.

-

3. Замените показанные на дисплее

символы новыми.

4. Подтвердите ввод.

[ESC]

Удаление введенных символов и

восстановление прежних значений.

Подготовка к измерениям/Настройка

39

-------------------------------------------------------------------------------------------------------------------------------------------------------------

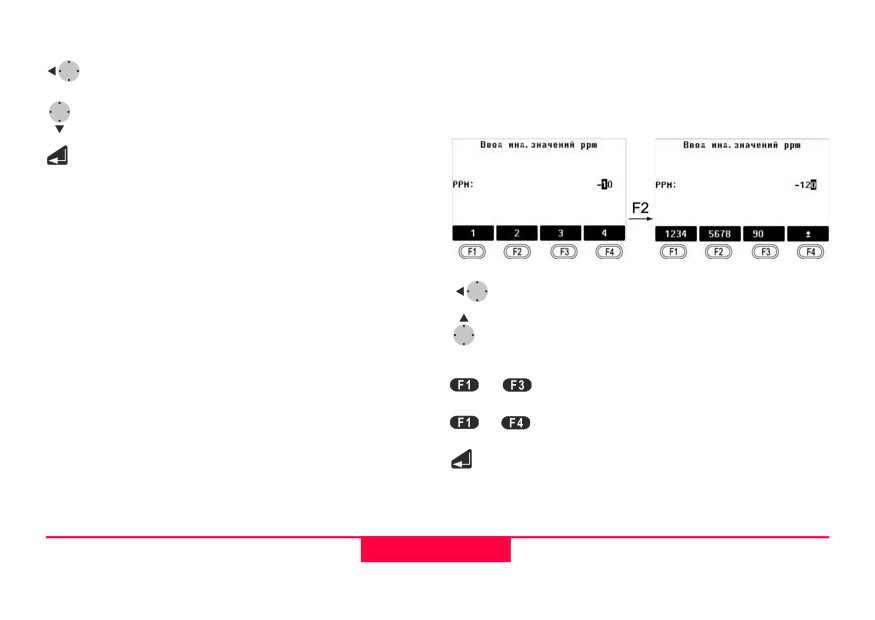

Удаление символов

Вставка символов

1. Наведите курсор на символ,

Если какой-либо символ при вводе был

который нужно удалить.

пропущен (например, -15 вместо -125), его

2. Нажатие на кнопки скроллера

можно вставить позднее.

позволяет удалить символ.

3. Подтвердите удаление.

[ESC]

Отмена изменений и

восстановление прежних значений.

1. Наведите курсор на "1".

2. Очистите позицию справа от

символа "1".

-

3. Выбор набора символов.

-

4. Выберите нужный символ.

5. Подтвердите выбор.

40

Подготовка к измерениям/Настройка

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Ввод чисел

Ввод букв и цифр

Ввод информации выполняется с помощью

функциональных клавиш, под

соответствующими символами в строке

дисплейных кнопок.

Наведите курсор на нужную позицию.

[INPUT]

1. Активизируйте диалоговое окно

ввода данных.

-

2. Выберите нужный набор символов.

[>>>]

Выбор других символов.

Ввод алфавитно-цифровой информации

3. Подтвердите ввод.

! Выбор цифр ограничен допустимыми

значениями величин, например, для углов в

градусной мере.

Подготовка к измерениям/Настройка

41

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Набор символов

Далее приведены доступные для

Символ * может использоваться в строках

использования алфавитно-цифровые символы.

данных для выполнения поиска номеров точек

или кодов объектов.

Numerical

Alphanumerical

Знаки

" + "

(ASCII 43)

" "

(ASCII 32) [space]

+/- В наборе алфавитно-цифровых символов

" - "

(ASCII 45)

" ! "

(ASCII 33)

знаки "+" и "-" трактуются как символы, а не

" . "

(ASCII 46)

" # "

(ASCII 35)

" 0 - 9 "

(ASCII 48 - 57)

" $ "

(ASCII 36)

как знаки математических операций.

" % "

(ASCII 37)

" & "

(ASCII 38)

Дополнительные символы

" ( "

(ASCII 40)

Служит для создания шаблонов для поиска

" ) "

(ASCII 41)

данных (см. раздел ”Поиск с

" * "

(ASCII 42)

" + "

(ASCII 43)

использованием шаблона”).

" , "

(ASCII 44)

" - "

(ASCII 45)

" . "

(ASCII 46)

! Знаки + и - могут быть только в первой

позиции вводимых данных.

" / "

(ASCII 47)

" : "

(ASCII 58)

" < "

(ASCII 60)

! В режиме редактирования положение

десятичной точки не может быть изменено.

" = "

(ASCII 61)

" > "

(ASCII 62)

Десятичная точка пропускается.

" ? "

(ASCII 63)

" @ "

(ASCII 64)

" A - Z"

(ASCII 65 .. 90)

" _ "

(ASCII 95)

[Underscore]

" ‘ "

(ASCII 96)

42

Подготовка к измерениям/Настройка

-------------------------------------------------------------------------------------------------------------------------------------------------------------

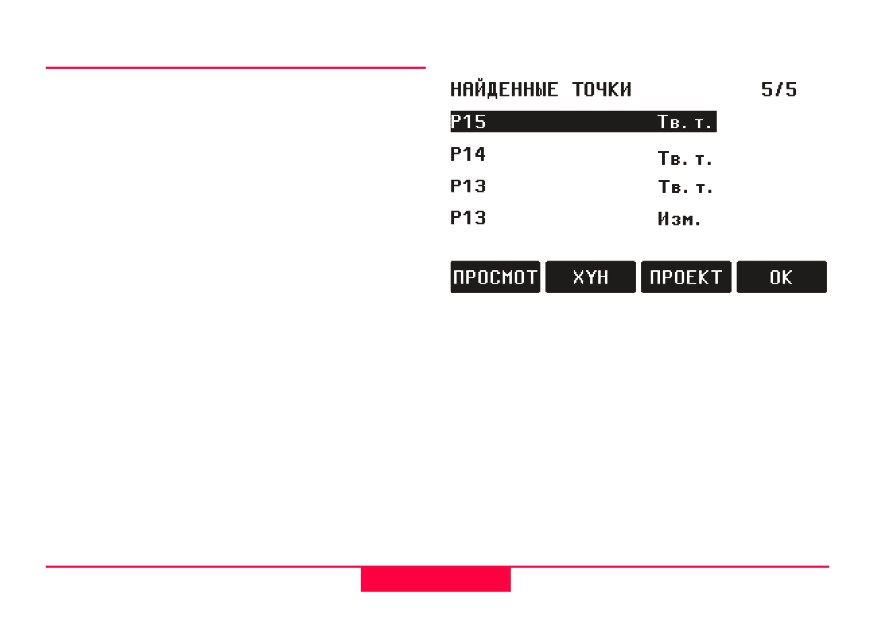

Поиск точек

Поиск точки является глобальной функцией,

используемой многими приложениями для

отыскания хранящихся в памяти данных об

измеренных или твердых точках.

Пользователь может ограничить круг поиска

конкретными условиями, либо совершать поиск

по всей базе данных.

Сначала всегда показываются твердые точки,

отвечающие критериям поиска. Если таких

точек несколько, то результаты поиска

[VIEW]

Просмотр координат выбранной

выдаются списком точек в хронологическом

точки и проекта, в котором она

порядке, начиная с самой «свежей» твердой

записана.

точки.

[XYH]

Ручной ввод координат.

[OK]

Подтверждение выбора точки.

Прямой поиск

[Проект]

Выбор другого проекта.

Если ввести конкретный номер точки

(например, ”P13”), то все точки с таким номером

будут включены в список.

Подготовка к измерениям/Настройка

43

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Примеры:

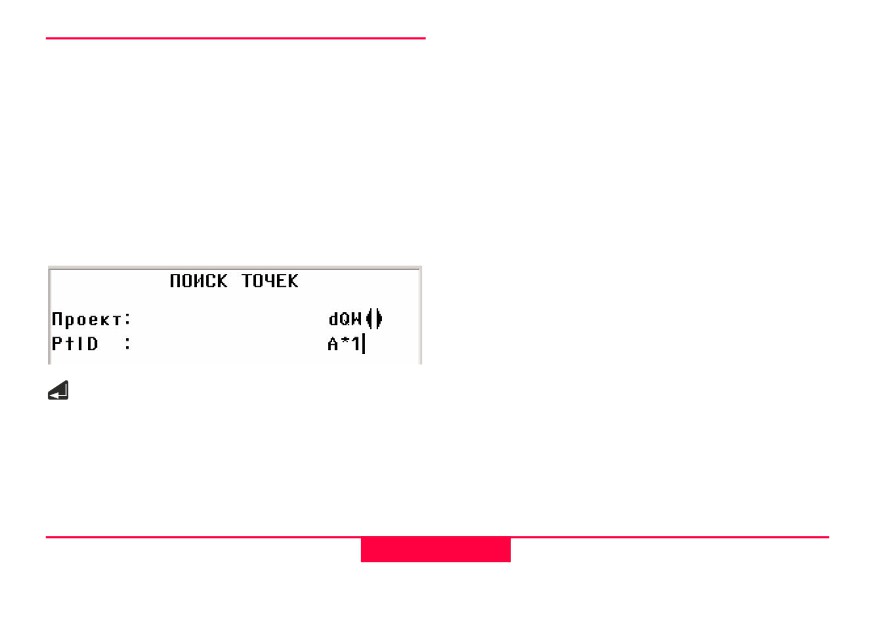

Поиск с использованием

Будут найдены все точки с

шаблона

идентификаторами любой длины.

A Поиск всех точек с идентификатором А.A*

Этот поиск выполняется с применением

Будут найдены все точки, идентификатор

символа *, который может стоять на любом

которых начинается с буквы А (например:

месте в строке, заданной для проведения

A9, A15, ABCD).

поиска.

*1

Поиск всех точек, в идентификаторе

Такой метод поиска используется в тех случаях,

которых на второй позиции стоит 1

когда идентификатор нужной точки не известен

(например, A1, B12, A1C).

полностью, либо при поиске набора точек.

A*1 Поиск всех точек, в идентификаторе

которых на первой позиции стоит A, а на

третьей 1.

(например, AB1, AA100, AS15).

Запуск процесса поиска.

44

Подготовка к измерениям/Настройка

-------------------------------------------------------------------------------------------------------------------------------------------------------------

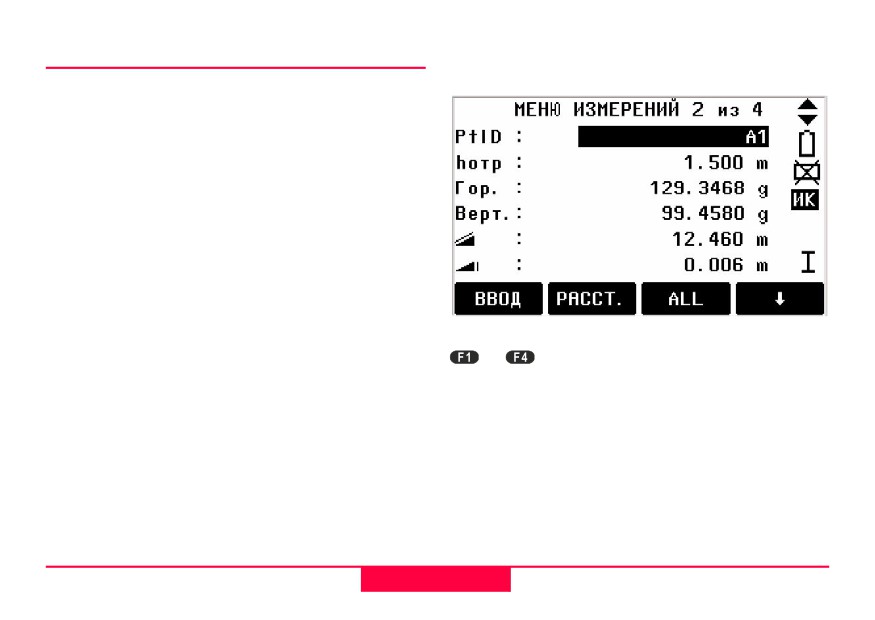

Пример индикации дисплея:

Измерения

После включения и установки электронный

тахеометр сразу готов к работе.

В окне измерений на дисплее можно

использовать системные и функциональные

клавиши, а также кнопки триггера и связанные

с ними функции

! Все дисплейные индикации,

приведенные далее на рисунках, являются

только примерами. Вполне возможно, что

конкретные версии программного обеспечения

могут отличаться от базовой версии.

-

Вызов нужной функции.

Подготовка к измерениям/Настройка

45

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

H_Offset +: Означает, что нужная точка

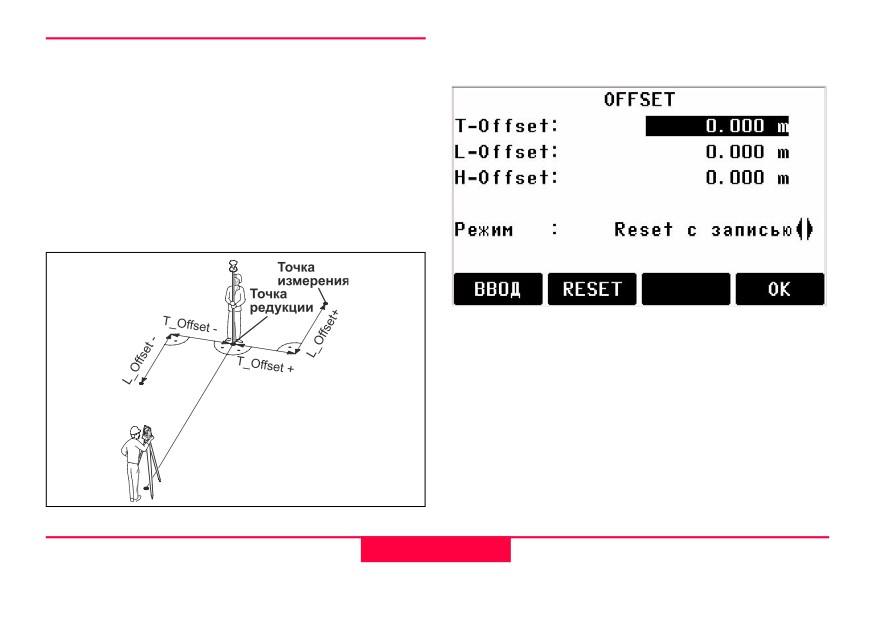

Элементы редукции

расположена выше наблюдаемой.

Если отражатель нельзя установить на нужную

точку или видимость на нее отсутствует, то

можно воспользоваться методом редукции,

задав элементы продольного и поперечного

сдвига и сдвига по высоте. После измерений

редукционные поправки будут автоматически

введены в углы и расстояния для получения

координат нужной точки.

Действия:

1. Введите идентификатор точки и высоту

отражателя.

2. Введите параметры редукции (продольный,

поперечный сдвиг и сдвиг по высоте)

согласно приведенному выше рисунку.

3. Задайте период, в течение которого

элементы редукции будут в силе.

48

Кнопка FNC

-------------------------------------------------------------------------------------------------------------------------------------------------------------

[ПРЕД.]: Установка параметров редукции на

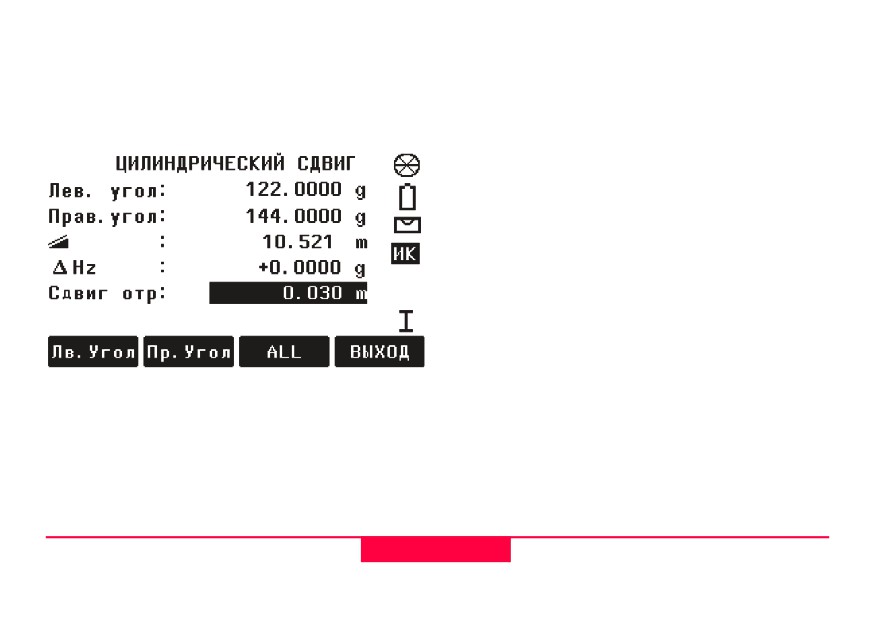

Подпрограмма Цилиндр

нулевые значения.

Воспользуйтесь кнопкой [ЦИЛИНДР] для

4.

[OK]: Вычисление редукционных поправок и

определения координат положения оси

возврат в приложение, откуда была

цилиндрических объектов и их радиуса.

запущена функция Offset. Исправленные

Выполните измерение горизонтальных углов на

значения углов и расстояний будут

левый и правый край объекта, а также

выведены на дисплей после выполнения

расстояния до него.

дальномерных измерений.

Задание периода применимости редукций:

R

Значения элементов редукций

P1

будут обнулены после

Reset after REC

HzL

d

выполнения записи

α

результатов для данной точки.

HzR

Значения элементов редукций

Permanent

будут применяться для всех

P0

последующих измерений.

TPS800_Z158

HZL: Горизонтальный угол на точку левого

! Элементы редукции всегда обнуляются

края объекта

при закрытии приложения.

HZR: Горизонтальный угол на точку правого

края объекта

Кнопка FNC

49

-------------------------------------------------------------------------------------------------------------------------------------------------------------

d:

Расстояние до точки объекта,

режиме дальномера RL, эта величина

расположенной посредине между

автоматически приравняется нулю.

точками левого и правого края

2

Наведите вертикальную нить сетки на

левый край объекта и нажмите на [HzLeft].

Порядок действий:

3

Наведите вертикальную нить сетки на

левый край объекта и нажмите на [HzRight].

4

Вращайте инструмент до получения

нулевого отсчета по горизонтальному кругу.

5

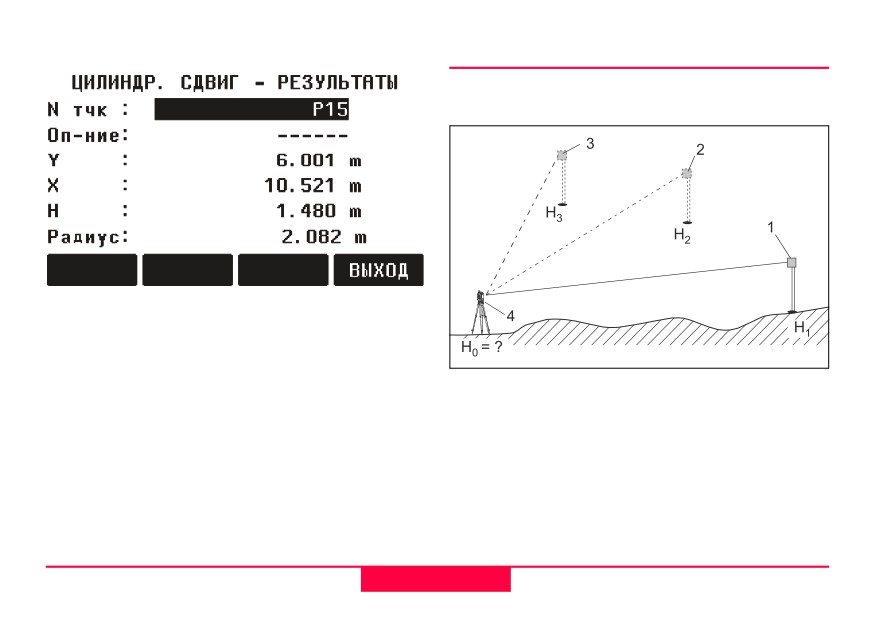

[ALL] Завершение измерений и вывод

результатов на дисплей. Будут показаны

координаты оси цилиндра и его радиус.

1

Введите величину сдвига призмы. Это

расстояние между центром призмы и

поверхностью измеряемого объекта. В

50

Кнопка FNC

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Передача отметки

Пример:

1) Отражатель 1

2) Отражатель 2

3) Отражатель 3

4) Прибор

Кнопка FNC

51

-------------------------------------------------------------------------------------------------------------------------------------------------------------

С помощью этой функции можно определить

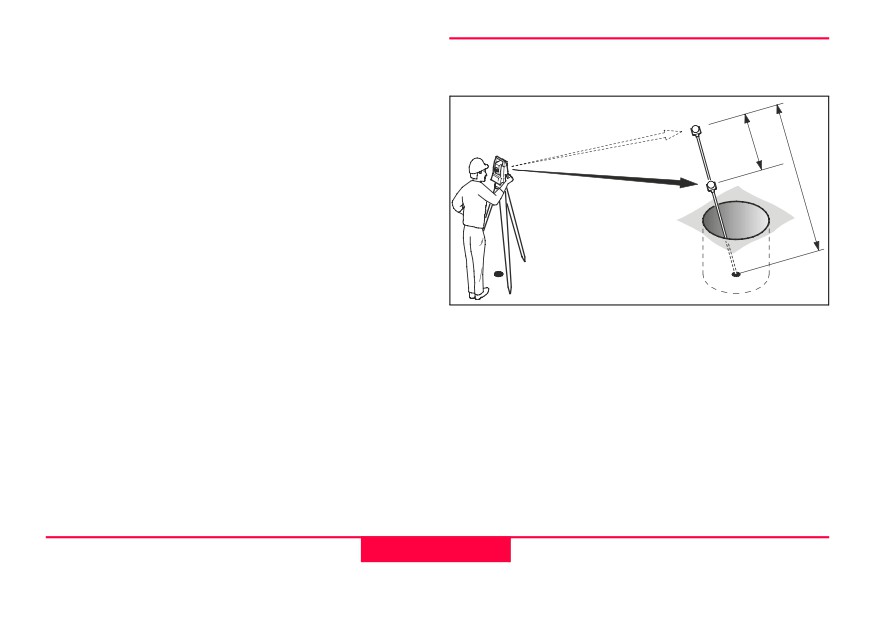

Скрытая точка

отметку точки установки инструмента по

измерениям при двух кругах на максимум 5

Пример:

точек с известными отметками.

При измерении на несколько отражателей

3

имеется возможность оценивать получаемую

точность с помощью величины delta.

2

Действия:

1. Выберите твердую точку и введите высоту

отражателя на ней.

2. После запуска измерений с помощью кнопки

[ALL], на дисплей будет выведено значение

1

H₀.

[AddPt]

Add another height of a known

1

Y, X, H скрытой точки

point.

2

Длина рейки

3

Сегмент R1-R2

[КРУГ]

Измерение на ту же точку при

другом круге.

Данная программа позволяет определить

3.

[OK]

запись результатов.

положение точки, на которую нет прямой

видимости, используя специальную рейку.

52

Кнопка FNC

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Порядок действий:

Пост. слагаемое

1. Наведите тахеометр на первую призму (P1).

Постоянное слагаемое отражателя.

[All]

Запуск измерений и переход к

2.

[All]

Запуск измерений и переход в

шагу 2.

диалоговое окно Результаты.

[ROD]

Задание длины рейки и режима

3.

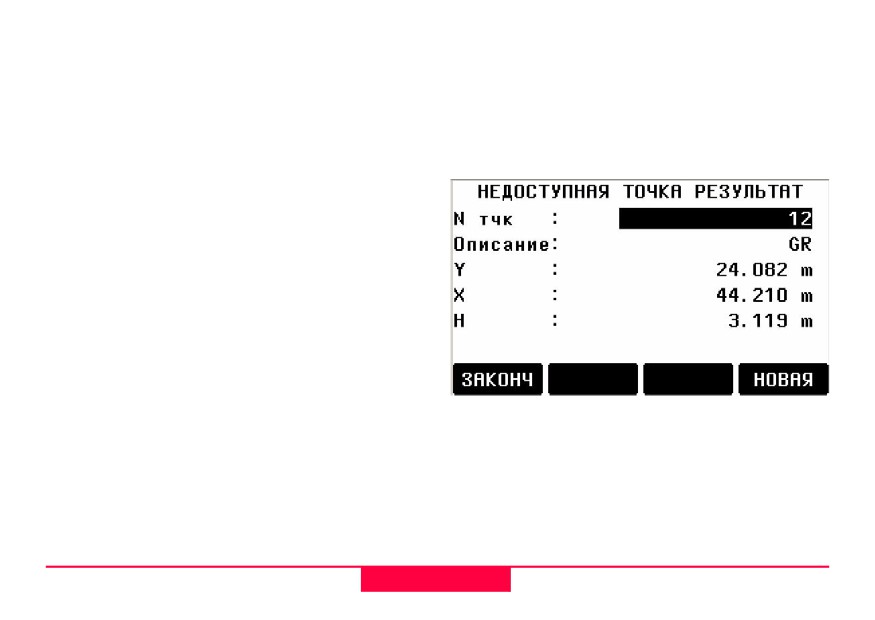

Просмотр результатов.

работы EDM.

Длина рейки

Общая длина рейки для измерений на скрытую

точку.

Сегм. R1-R2

Расстояние между центрами отражателей R1 и

R2.

Изм. допуск

Допуск на расхождение между известным и

измеренным расстоянием между

отражателями. При выходе за этот допуск

система выдаст предупреждение об этом.

[НОВАЯ]

Возврат к шагу 1.

Режим EDM

Изменение режима работы EDM.

[ЗАКОНЧ]

Возврат в окно, из которого было

вызвано данное приложение.

Тип отражателя

Изменение типа отражателя.

Кнопка FNC

53

-------------------------------------------------------------------------------------------------------------------------------------------------------------

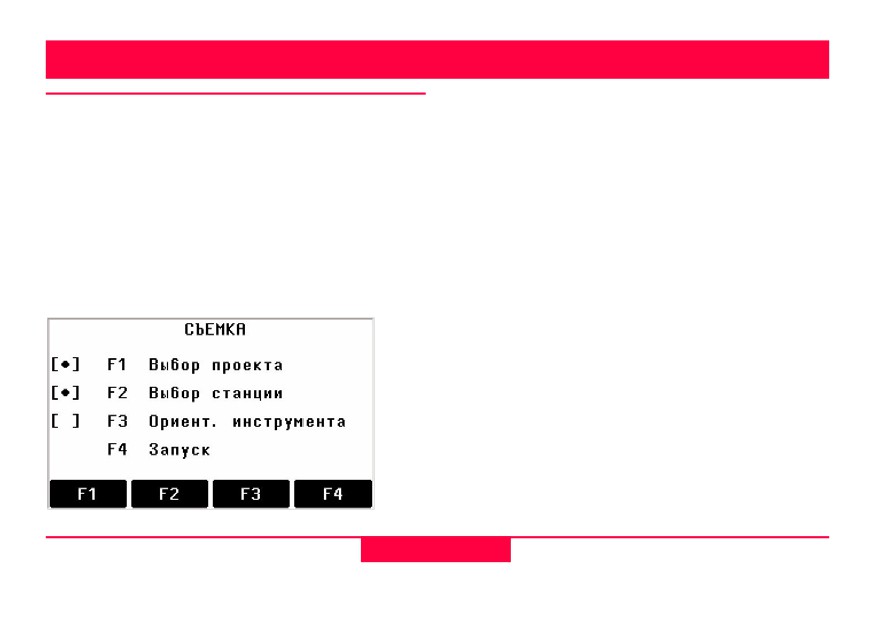

Программы

[•] Настройки записаны.

Настройка работы

[ ] Настройки не записаны.

прикладных программ

! Более подробная информация о выборе

С помощью набора этих функций выполняются

набора пусковых программ приведена далее.

настройки приложений и системы полевых

Создание проекта

измерений. Данные настройки можно увидеть

Все данные записываются в проекты (JOBS)

на дисплее после запуска приложения.

аналогично компьютерным директориям.

Пользователь может сам выбирать набор

Проекты содержат результаты различного типа

программ, которые загрузятся после включения

(например, измерения, коды объектов,

инструмента.

координаты твердых точек, сведения о точках

стояния и т.п.), Эти данные можно

редактировать, настраивать под Ваши задачи,

считывать и удалять.

[НОВОЕ] Создание нового проекта.

[OK]

Настройка проекта и возврат в

набор стартовых программ.

! Все регистрируемые в дальнейшем

данные будут записываться в данный проект

(каталог).

54

Программы

-------------------------------------------------------------------------------------------------------------------------------------------------------------

запущено какое-либо приложение, либо вбыло

режиме «Meas & Rec» активизирована функция

[ALL] или [ЗАПИСЬ], то система сама создаст

новый проект и даст ему имя ПО УМОЛЧАНИЮ.

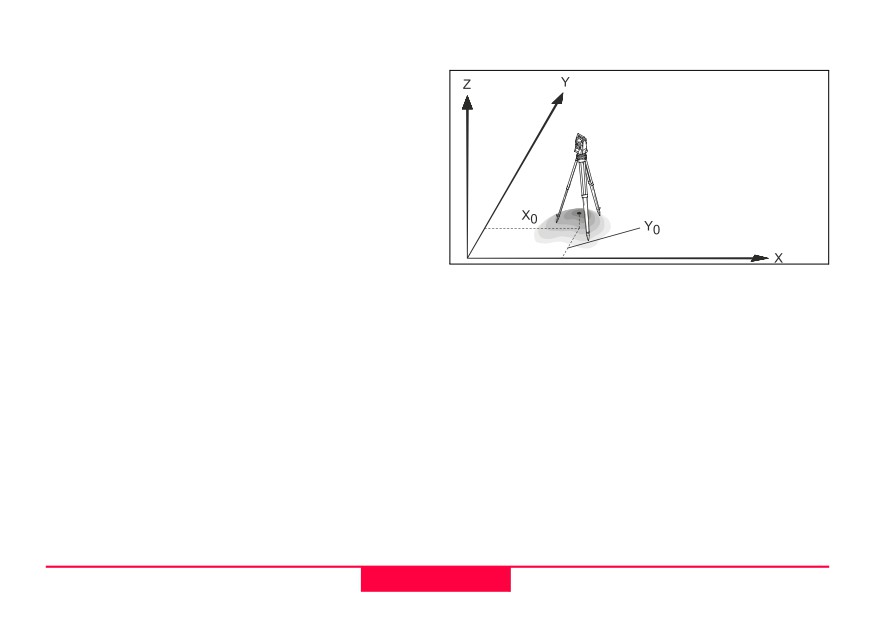

Точка стояния

Все расчеты координат ведутся относительно

координат текущей точки установки

инструмента.

Для этого нужны как минимум плановые ее

координаты (E, N). При необходимости можно

Точка с известными координатами

задать и отметку станции. Все эти данные могут

1. Выберите из памяти точку по ее

водиться вручную или считываться из памяти.

идентификатору.

2. Введите высоту инструмента.

[OK]

Прописка станции.

Ручной ввод

1.

[XYH]

Вызов диалога ручного ввода.

2.

Введите идентификатор точки и ее

координаты.

3.

[SAVE]

Запись данных. Переход в окно

задания высоты инструмента.

Программы

55

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

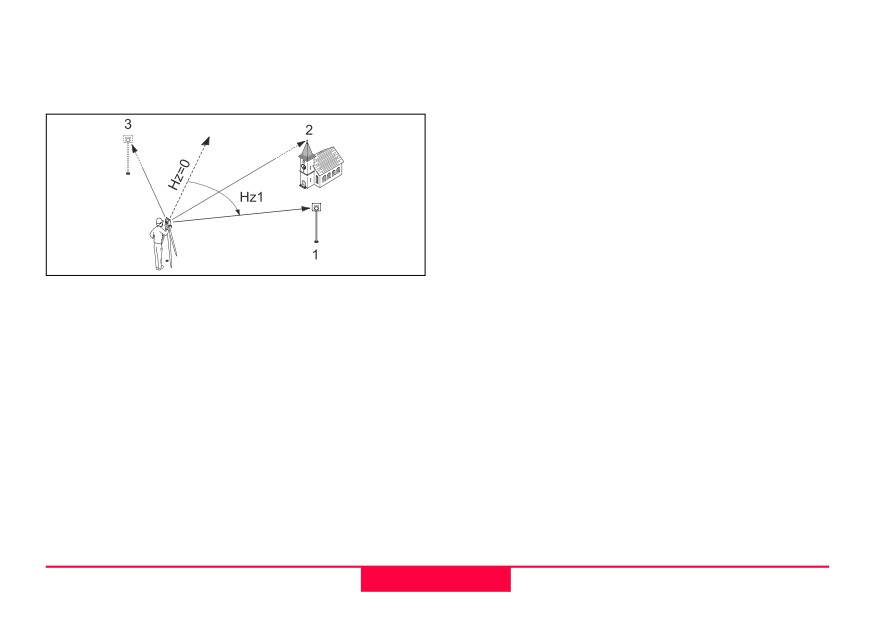

Для ориентирования ГК можно использовать

измерений, для выполнения следующего

максимум 5* точек с известными координатами.

измерения. Отрицательный ответ НЕТ

*

переводит в окно диалога результатов.

[ВЫЧ.]

Вычисляет и выводит на дисплей

результаты определения

ориентации.

[Сл.т-ка]

Добавление новой точки

привязки.

1/I

Индикация состояния: означает, что

первая точка наблюдалась при

положении вертикального круга I.

1)

1. Измеряемая точка (отражатель)

1/I II

Означает, что первая точка

2)

2. Измеряемая точка (отражатель)

наблюдалась при двух кругах.

3)

3. Измеряемая точка (отражатель)

!Гор:

После первого измерения можно

Координаты для выполнения этой операции

облегчить наблюдение других точек

можно получить из внутренней памяти или

(или той же самой точки, но с

ввести вручную.

изменением положения инструмента),

Последовательность выполняемых действий

если, повернув инструмент, установить

такая же, как в программе Free Station.

выведенное на дисплей отклонение по

По окончании каждого измерения инструмент

углам почти на 0°00'00".

запрашивает подтверждение о продолжении

или прекращении измерений. Утвердительный

ответ ДА возвращает пользователя в меню

Программы

57

-------------------------------------------------------------------------------------------------------------------------------------------------------------

!

: Разность между вычисленным по

Если выполняется наблюдение за двумя и

координатам горизонтальным

более точками, то для вычисления ориентации

проложением до точки наблюдения и

ГК применяется метод наименьших квадратов.

измеренным расстоянием.

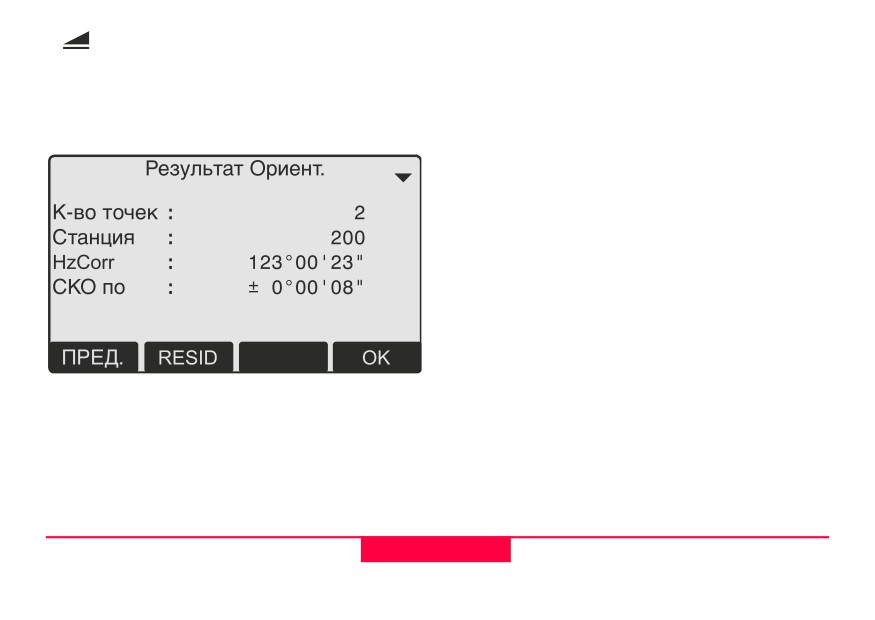

Индикация вычисленной ориентации ГК

Индикация остаточных ошибок

[RESID] Индикация остаточных ошибок.

[OK] Показывает вычисленную ориентацию

ГК.

58

Программы

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1) Фактическая

2) Проектная

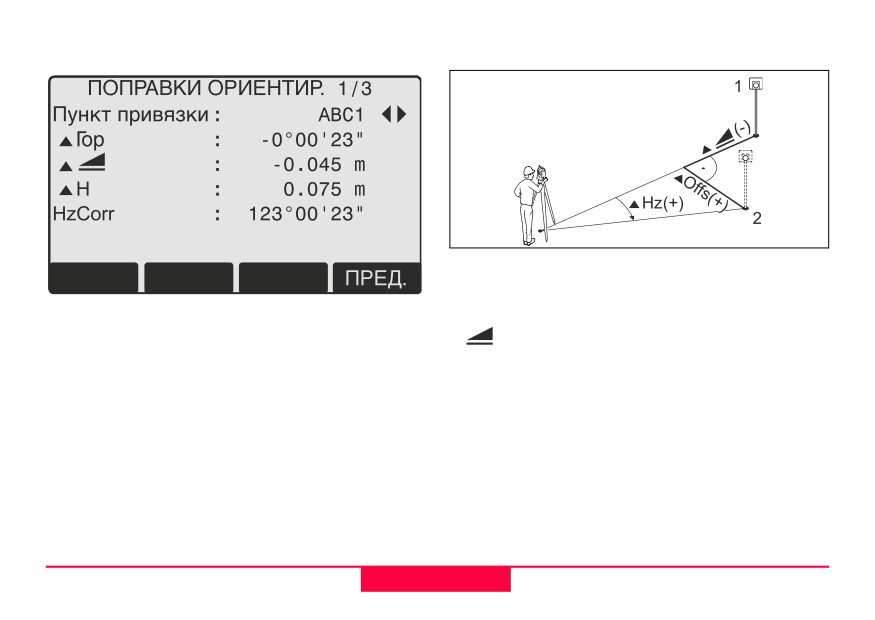

!H:

Коррекция по высоте

!

:

Коррекция горизонтального

проложения.

!Гор:

Коррекция горизонтальных углов..

Полезная информация

• Если ориентация определялась только при

положении вертикального круга II, то

ориентация ГК основана на положении

вертикального круга II. Если ориентация

определялась только при положении

вертикального круга I или смешанным

Программы

59

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Действия:

-

3. Вызов приложений с запуском

1. Задайте идентификатор точки, и при

стартовых программ.

необходимости, связанные с ней коды и

[PAGE] Переход к следующей странице.

высоту отражателя.

Съемка (только TPS400)

2.

[ALL]

Запуск измерений и регистрации

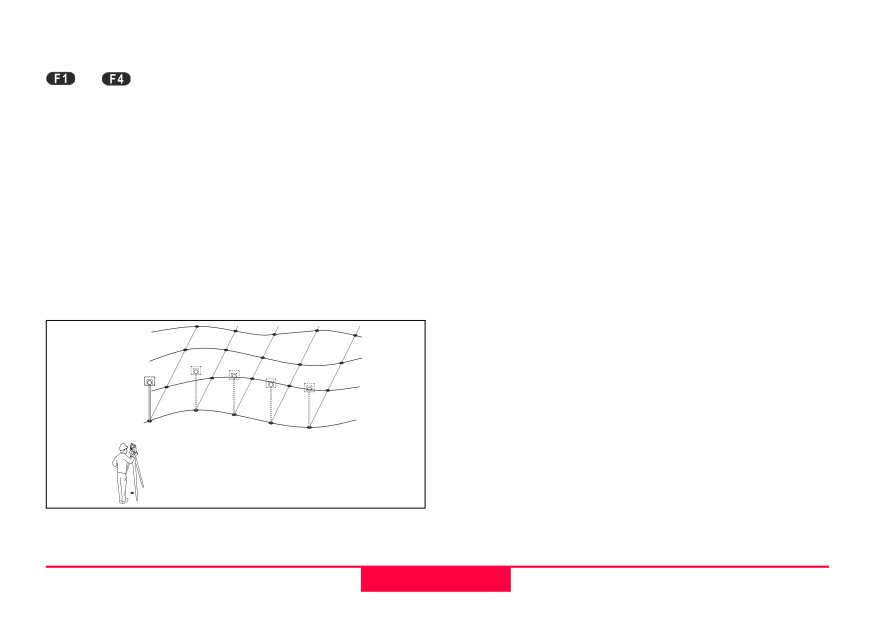

С помощью программы Surveying можно

их результатов.

выполнять измерения на практически

[I-ID]

Переключение между

неограниченное число точек. Работа этого

индивидуальным номером точки

приложения сравнима с режимом "Meas & Rec",

и текущим номером точки.

но позволяет также выполнять прописку точки

Для прописки кодов объектов можно

стояния, ориентацию инструмента и задание

использовать следующие способы:

кодов объектов.

1. Простое кодирование (комментарии):

Введите код или комментарий в

соответствующее поле. Эти данные будут

сохранены вместе с результатом измерений

при нажатии на кнопку ALL. При этом такой

код не будет включен в список кодов, а

будет рассматриваться только как

комментарий. Наличие списка кодов в

памяти тахеометра при этом не является

обязательным.

Программы

61

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

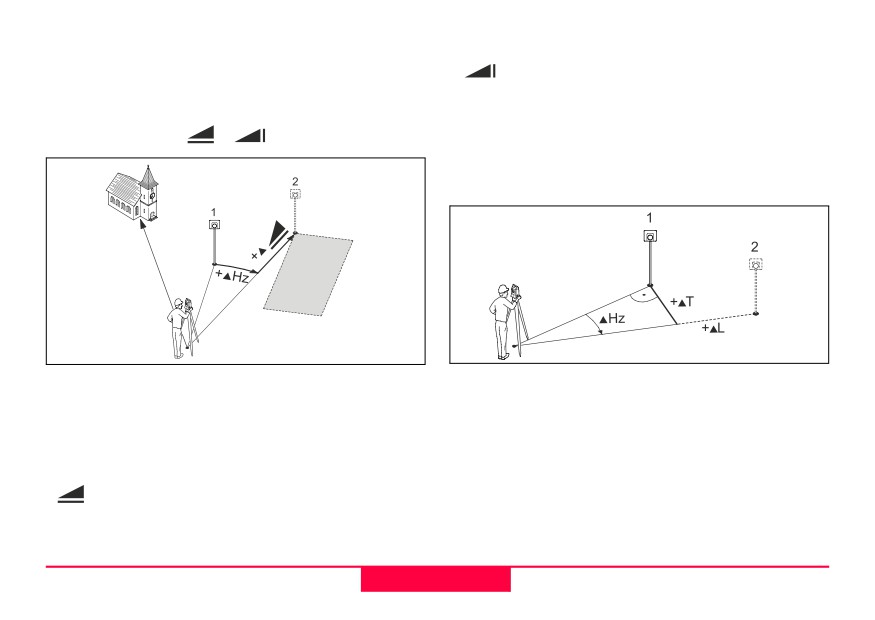

Полярный метод разбивки

! "Высотный элемент: Имеет знак плюс,

При выборе этого метода на дисплее

если проектной отметка больше

индицируются следующие разбивочные

отметки точки установки отражателя.

элементы: pГор, p

, p

Метод перпендикуляров

В этом методе используются два линейных

элемента разбивки - продольный и поперечный.

1) Текущее положение отражателя

1) Текущее положение отражателя

2) Проектное положение выносимой точки

2) Проектное положение

pГор: Угловой элемент: Имеет знак плюс, если

pL:

Продольный элемент: Имеет знак плюс,

проектное положение находится справа

если проектное положение находится

от текущего направления.

дальше точки установки отражателя.

p

: Продольный элемент: Имеет знак плюс,

если проектное положение находится

дальше точки установки отражателя.

Программы

63

содержание      ..      1      2      3      ..
