Тахеометр Leica TPS300 Basic Series. Руководство пользователя TC(R)303/305/307 (Версия 2.1) - часть 1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Символы, использованные в данном

Электронный тахеометр

Руководстве

Поздравляем Вас с приобретением нового

Символы, использованные в данном пособии, имеют

электронного тахеометра фирмы Leica

указанный ниже смысл:

Geosystems!

ОПАСНО:

Данное пособие содержит основные указания

Указывает на опасную ситуацию, которая,

по технике безопасности (см. раздел

если ее не избежать, чревата смертельным

„Требования безопасности“), а также

исходом или серьезной травмой.

инструкции по настройке инструмента и

работе с ним. Внимательно прочитайте это

ОСТОРОЖНО:

Руководство пользователя для того, чтобы

Указывает на потенциально опасную

добиваться максимальной отдачи в работе с

ситуацию или непредусмотренное

Вашим инструментом.

использование, которые могут привести к

смертельным или серьезным травмам.

Идентификация инструмента

ПРЕДУПРЕЖДЕНИЕ:

Марка и серийный номер Вашего инструмента

Указывает на потенциально опасную

указаны на этикетке в батарейном отсеке.

ситуацию или непредусмотренное

Запишите марку и серийный номер инструмента в

использование, наличие которых может

отведенном ниже месте и всегда ссылайтесь на эту

привести к незначительным или средним по

информацию, когда Вам будет нужно обратиться к

тяжести повреждениям и (или) ощутимому

Вашему дилеру или в службу сервиса.

материальному, финансовому и

экологическому ущербу.

Марка:

Заводской номер:

Важные сведения, которые необходимо иметь

в виду на практике, поскольку они позволяют

технически правильно и эффективно

использовать инструмент.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Введение

Отличительные черты

Leica TC(R)303/305/307 -

•

Легко и быстро осваивается!

высококачественный электронный

•

Интерактивные возможности;

тахеометр, разработанный для

большой и удобный

выполнения работ на

жидкокристаллический (LCD)

строительной площадке. Его

дисплей.

прогрессивная технология

облегчает проведение

•

Небольшие габариты, малый вес и

геодезических работ.

простота в работе.

Данный инструмент идеально

•

Измерения без отражателя в

подходит для проведения съемок

видимом диапазоне с помощью

встроенного лазерного блока

на стройке и разбивочных работ.

(инструментыTCR).

Простой доступ к

•

На боковой стойке расположен

функциональным возможностям

дополнительный триггер.

инструмента позволяет быстро

освоить работу с ним.

•

Бесконечный ход микрометренных

винтов для измерения

горизонтальных и вертикальных

углов.

• В стандартной комплектации -

лазерный отвес.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

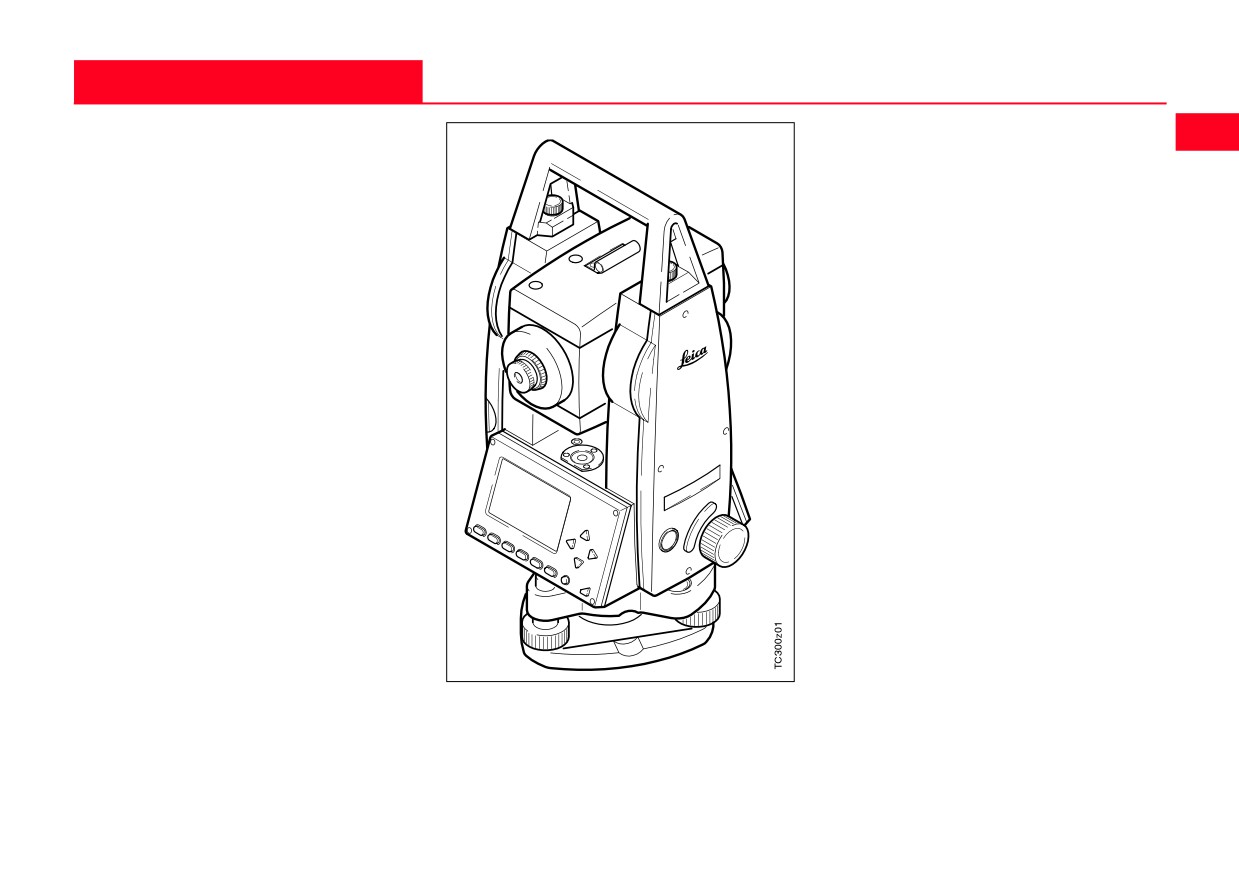

1

Оптический визир

1

2

3

4

5

6

7

8

9

2

Встроенная система наведения

EGL-маячок (опция)

3

Винт наведения по высоте

4

Аккумуляторная батарея

5

Панель для аккумуляторной

батареи GEB111

6

Крышка аккумуляторного

отсека

7

Окуляр; кольцо фокусировки

сетки

8

Кольцо фокусировки

изображения

9

Съемная ручка для переноски

с винтами крепления

10

Последовательный порт RS232

11

Подъемный винт

12

Объектив со встроенным

электронным дальномером

(EDM)

13

Дисплей

14

Клавиатура

15

Круглый уровень

16

Кнопка включения

17

Клавиша триггера

10

11

12

13

14

15

16

17

18

18

Винт наведения по азимуту

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ZA = Визирная ось/

SA

коллимационная ось

ZA

SA

Визирная ось = прямая,

V

проходящая через центр сетки и

ZA

центр объектива.

KA

SA = Ось вращения инструмента

Вертикальная ось вращения.

KA

KA = Горизонтальная ось

вращения трубы (ось Trunion).

VK

V = Вертикальный угол /

зенитное расстояние

Hz0

KA

VK = Вертикальный круг

С устройством кодировки

Hz

вертикальных углов.

HK

Hz = Горизонтальный угол

HK = Горизонтальный круг

С устройством кодировки

SA

SA

горизонтальных углов.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

c

i

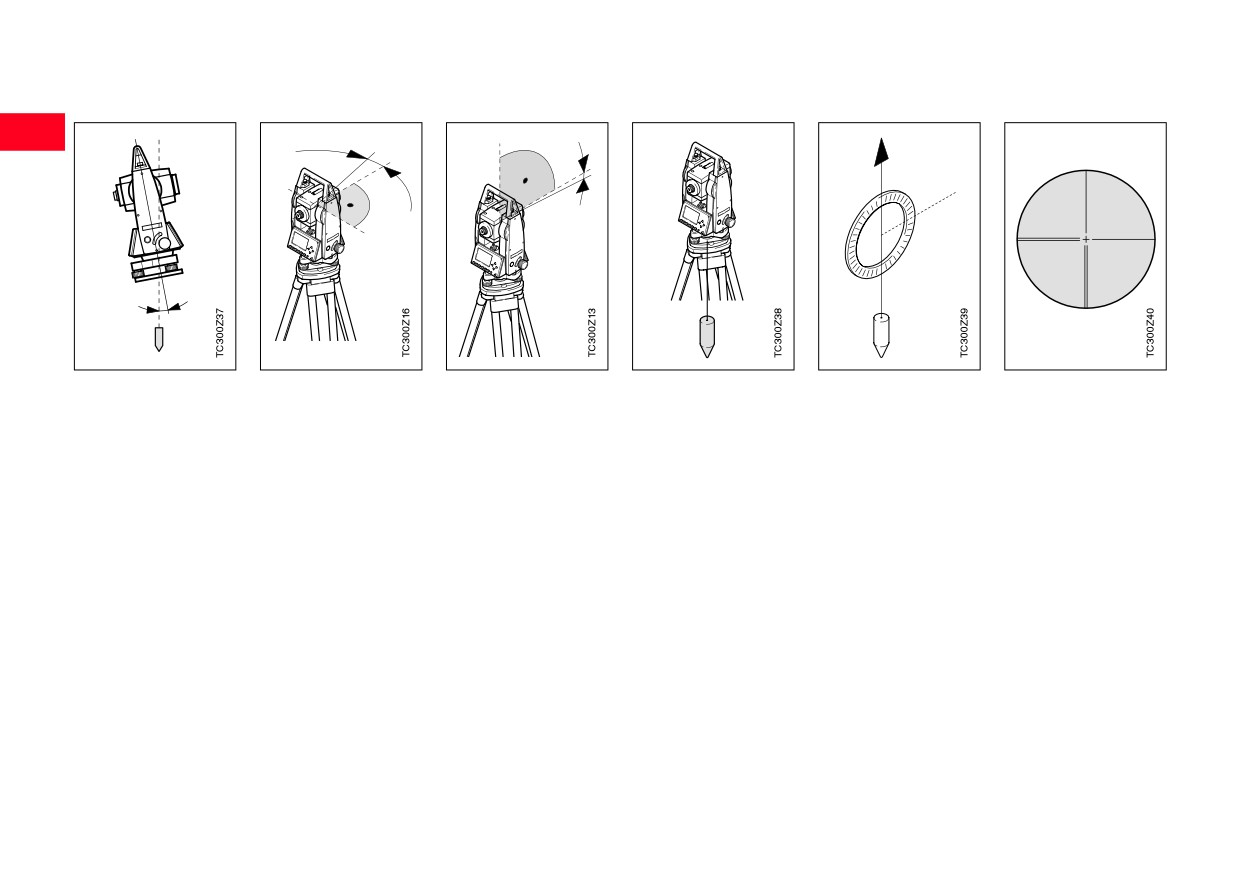

Наклон оси

Погрешность

Место зенита

Линия отвеса /

Зенит

Сетка нитей

вращения

положения

вертикального

Компенсатор

инструмента

визирной оси

круга

(коллимационная

Угол между

ошибка)

При горизонтальном

Направление

Точка линии

Стеклянная

линией отвеса и

Коллимационная

положении

действия силы

отвеса,

пластина с

осью вращения.

ошибка - это

визирной оси отсчет

тяжести.

расположенная

сеткой,

отклонение угла

по вертикальному

Компенсатор

над

установленная

между осью

кругу должен быть

задает отвесную

наблюдателем.

внутри визирной

вращения трубы и

равен точно 90° (100

линию для

трубы.

визирной осью от

град).

инструмента.

прямого угла. Она

Отклонение от этих

исключается путем

величин называют

выполнения

местом зенита (i).

измерений при двух

положениях

вертикального круга

(круг право и круг

лево).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Области применения

SD

скорректированное

Данное руководство пользователя

E, N, H

метеорологическими поправками

действительно для всех

наклонное расстояние между осью

инструментов базовой серии

вращения инструмента и центром

TPS300.

призменного отражателя или пятном

SD

hr

лазерного луча (TCR)

Инструменты серии TC оснащены

HD

скорректированное

инфракрасными дальномерами

метеорологическими поправками

EDM, а инструменты серии TCR

dH

горизонтальное проложение

снабжены красным лазером в

dH

превышение между точкой

видимом диапазоне для

hi

установки инструмента и пикетом

измерений без отражателя.

HD

hr

высота отражателя над землей

hi

высота инструмента

Инструменты с индексом “J”

предназначены для экспорта в

E0

ордината точки стояния (Easting)

Японию, а инструменты с

N0

абсцисса точки стояния (Northing)

E0, N0, H0

индексом “S” снабжены

H0

отметка точки стояния

подвижным трегером.

E

ордината пикета (Easting)

Разделы, относящиеся только к

N

абсцисса пикета (Northing)

серии инструментов TCR,

H

отметка пикета

помечены в Руководстве

соответствующим образом.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Кнопка включения (On/Off )

Кнопки

Полоса ввода информации

располагается на боковой стойке

дисплея

инструментов серии TC(R)303/305/307

и защищена от нечаянного ее

Полоса скроллера

Символьная информация

нажатия.

Служит для выделения

полей редактирования

или для доступа к

кнопкам дисплея.

8

Клавиши

PtID

913

управления

hr

1.70

0m

1

курсором

Hz

135°54'22"

Управление

V

102°12'43"

RL

полосой ввода и

HD

----.---4m

редактирования

<SETUP>

информации и

полосой

скроллера.

Приведенные далее примеры

индикации дисплея

являются только примерами,

Функциональные клавиши второго

поскольку локальные версии

уровня

программного обеспечения могут

Клавиши

Активизируют функции второго

отличаться от базовой.

с назначенными функциями (ENTER,

уровня. Доступ - нажатие клавиши

SHIFT).

и соответствующей

функциональной клавиши.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Клавиши с назначенными

Комбинации клавиш

функциями

EDM ->

+

ESC ->

+

Измерение расстояний и углов;

запись измеренных величин.

Доступ к функциям измерения

Выход из режима диалога или режима

дальностей и вычисления поправок в

редактирования, при этом внесенные

Измерение расстояний и углов

расстояния (ppm).

изменения пропадают и происходит

без записи, но с выводом

переход на ближайший верхний

результатов на дисплей.

уровень диалога.

Клавиша, программируемая

FNC ->

+

функцией из меню FNC.

Быстрый доступ к функциям

PgUP->

+

Вызов прикладных программ.

выполнения измерений.

Включение / отключение

Перемещение вперед по

электронного уровня.

интерактивным экранам, если

Одновременно активизируется

MENU ->

+

таковых было несколько в одном

отключается лазерный отвес.

диалоге.

Доступ к Менеджеру данных,

Переход на второй

настройкам инструмента и

функциональный уровень

юстировкам.

(EDM, FNC, MENU, подсветка,

PgDN->

+

ESC) и переключение между

алфавитно-цифровым и

Перемещение назад по

числовым наборами символов.

->

+

интерактивным экранам, если

таковых было несколько в одном

Стирание символа/поля;

Переключение (on/off) подсветки

диалоге.

выключение EDM.

дисплея и его подогрева (при

температуре инструмента ниже -5°C).

Подтверждение ввода данных;

переход на следующее поле.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Основные кнопки дисплея:

PtID

:

M13

SET

Задает выведенное на

hr

:

1.600 m

дисплей значение и

завершает диалог.

Hz

:

236°56'14"

V

:

91°12'23"

OK

Задает выведенное на

дисплей сообщение или

HD

:

123.569 m

команду и завершает диалог.

<SETUP>

EXIT

Досрочно завершает работу

функции, приложения или

работу в меню. Измененные

в ходе работы величины не

сохраняются.

<SETUP>

PREV

Переход в предыдущее

диалоговое окно.

Для клавиши триггера возможны три

Кнопки дисплея - это полоса команд,

NEXT

Переход в следующее

установки. Ей могут быть присвоены

появляющаяся в нижней его строке.

функции ALL или DIST, либо она

Они могут выбираться с помощью

диалоговое окно.

может быть отключена.

кнопок курсора и активизироваться

Более подробную информацию

нажатием клавиши

о системе меню, кнопках

Эту клавишу можно активизировать

В зависимости от активной функции/

специальных приложений

из меню конфигурации (см. раздел

приложения другие кнопки тоже

“Мenu /System settings”)..

можно найти в

могут быть доступны.

соответствующих разделах.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Символика

В зависимости от версии

,

,

Указывают, что доступны

Символы статуса “Режим EDM”

программного обеспечения различные

несколько страниц, которые

Инфракрасный (невидимый

символы используются для указания

можно выбрать с помощью и

IR

диапазон) режим EDM для

конкретного операционного статуса.

,

измерений на призмы и

отражатели.

Двойная стрелка указывает

I, II

Индицируют положение

области выбора.

Безотражательный режим

вертикального круга

RL

EDM (в видимом диапазоне)

относительно трубы

Используя клавиши курсора

для измерений на любые

инструмента - положение I или

объекты.

можно выбрать нужный параметр.

II (см. также раздел

Из области списка можно выйти с

“Установочные параметры

системы”).

Индикатор зарядки аккумулятора

помощью кнопки

, либо с

помощью или

Этот символ показывает

Указывает, что параметр Hz

уровень оставшегося заряда

установлен на “измерение

аккумулятора (в примере

углов справа налево (против

показано 75%).

часовой стрелки).

Символ статуса клавиши “Shift”

Клавиша была нажата

или происходит переключение

между алфавитно-цифровым и

числовым наборами символов.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

+

!

QUICK SETTINGS

$

CALIBRATION

Contrast

:

50%

HZ-COLLIMATION

MENU

Tilt Corr

:

1-axis

V-INDEX

! QUICK SETTINGS

USER Key

:

IR-RL

" ALL SETTINGS

TRIGGER Key:

ALL

# DATA MANAGER

$ CALIBRATION

% SYSTEM INFO

"

SETTINGS

%

SYSTEM INFO

Free Jobs

:

3

<EXIT>

SYSTEM SETTINGS

Tilt Corr

:

OFF

ANGLE SETTINGS

USER Key

:

REC

UNIT SETTINGS

Выбор раздела меню.

TRIGGER Key

:

DIST

EDM SETTINGS

Battery

:

50%

COMMUNICATION

Выполнить.

Instr. Temp.

:

21°C

TIME & DATE

DSP Heater

:

OFF

<EXIT> Выйти из системы меню и

Hz-Collimation:

-0.015g

вернуться к измерениям.

V-Index

:

+0.008g

#

DATA MANAGER

<Sw>

VIEW/EDIT DATA

В зависимости от работы

INITIALIZE MEMORY

пользователя

DATA DOWNLOAD

последовательность

MEMORY STATISTIC

диалоговых окон и размещение

разделов меню могут быть

различными.

Система меню

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Подготовка к измерениям

preparation

1

Кабель для подключения к

Распаковка

персональному компьютеру

2

Зенит-окуляр или окуляр для

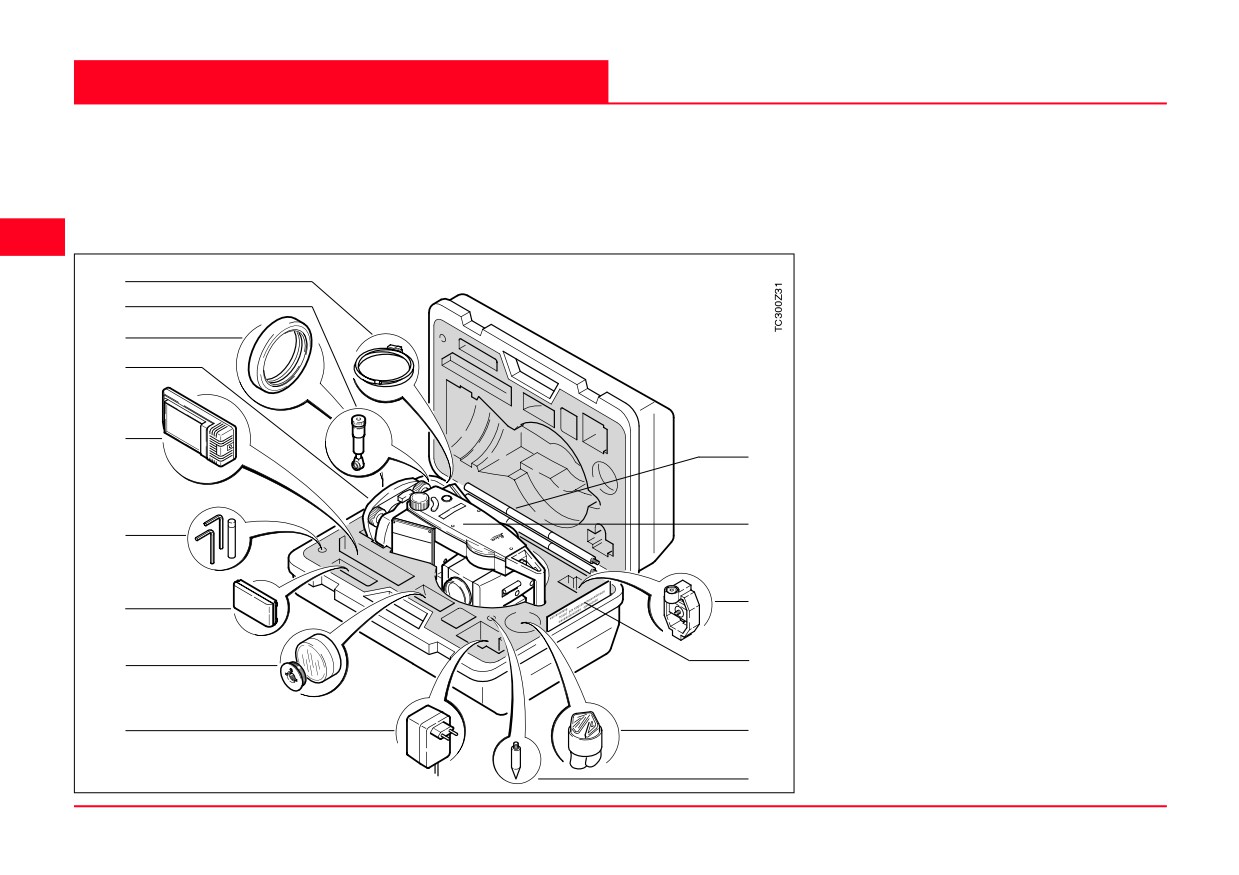

Достаньте инструмент TC(R)303/305/307 из транспортировочного ящика и

наблюдения при больших углах наклона

проверьте комплектность:

(опция)

3

Противовес для окуляра наблюдения

при больших углах наклона

1

4

Сменный трегер GDF111/ Подвижный

2

трегер

3

5

Зарядное устройство аккумулятора и

4

принадлежности

6

Ключ Аллена (2 шт.)

Юстировочные шпильки (2 шт.)

5

7

Запасной аккумулятор GEB111

10

8

Солнечный фильтр / адаптер трегера

(опция)

9

Блок для подключения к сети зарядного

11

устройства аккумулятора

6

10

Вешка для мини-призмы

11

Электронный тахеометр (с

12

аккумулятором)

7

12

Мини-призма с крепежом

13

Руководство пользователя QuickStart /

8

13

пластина мини-отражателя (только для

инструментов серии TCR)

14

Защитная крышка / Крышка объектива

9

14

15

Наконечник для мини-призмы

15

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Установите аккумуляторную

батарею в ее блок согласно

маркировке полюсов,

указанной на внутренней

стороне крышки

аккумуляторного отсека.

Проверьте правильность

установки и вставьте

аккумуляторный блок в отсек.

•

Типы аккумуляторных батарей

указаны в разделе “Технически

данные

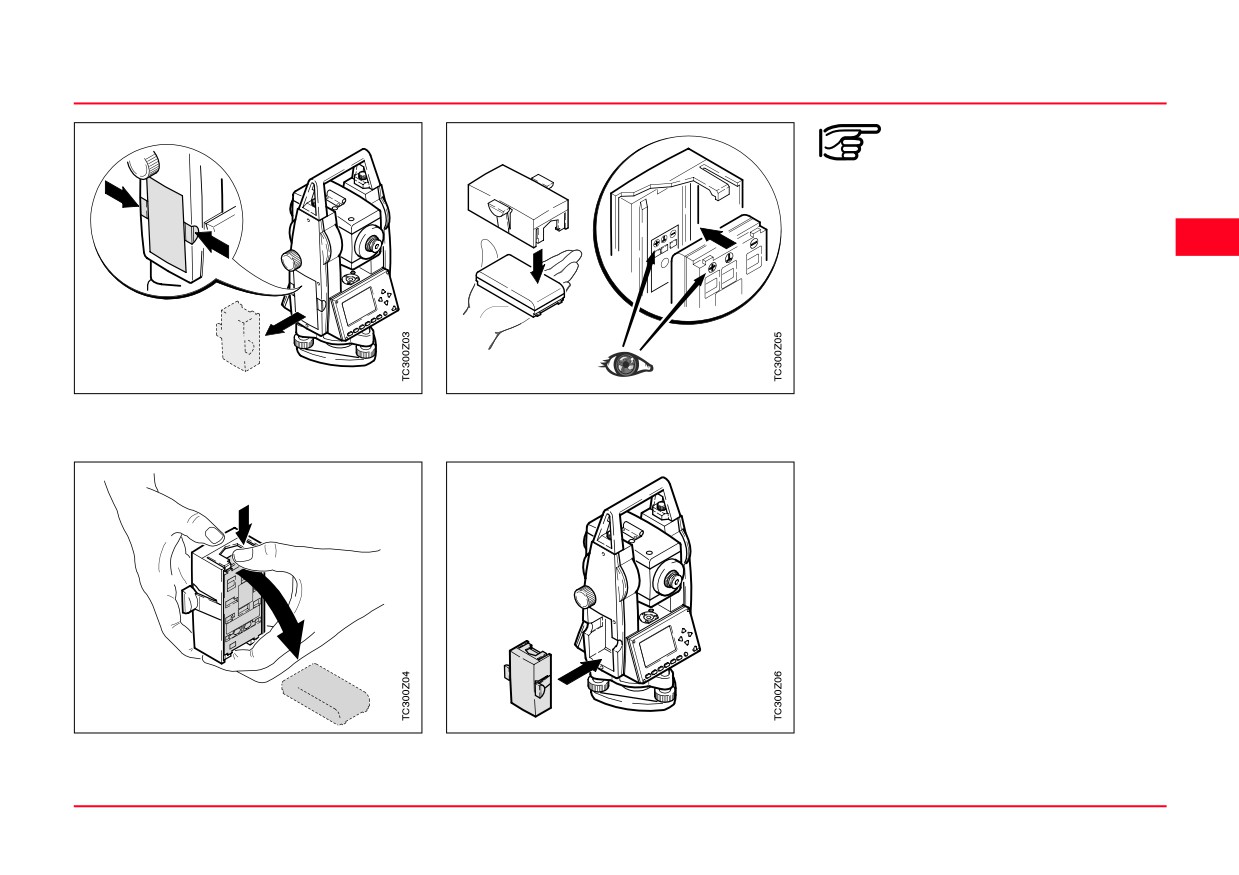

1.

Вытащите блок из аккумуляторного

3.

Установите в блок другой

•

Процедура зарядки аккумуляторов

отсека.

аккумулятор.

описана в разделе “Зарядка

аккумуляторных батарей

2. Вытащите аккумуляторную батарею

4. Вставьте блок в аккумуляторный

из блока.

отсек инструмента.

Установка / замена аккумулятора

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1.

1.

1.

2.

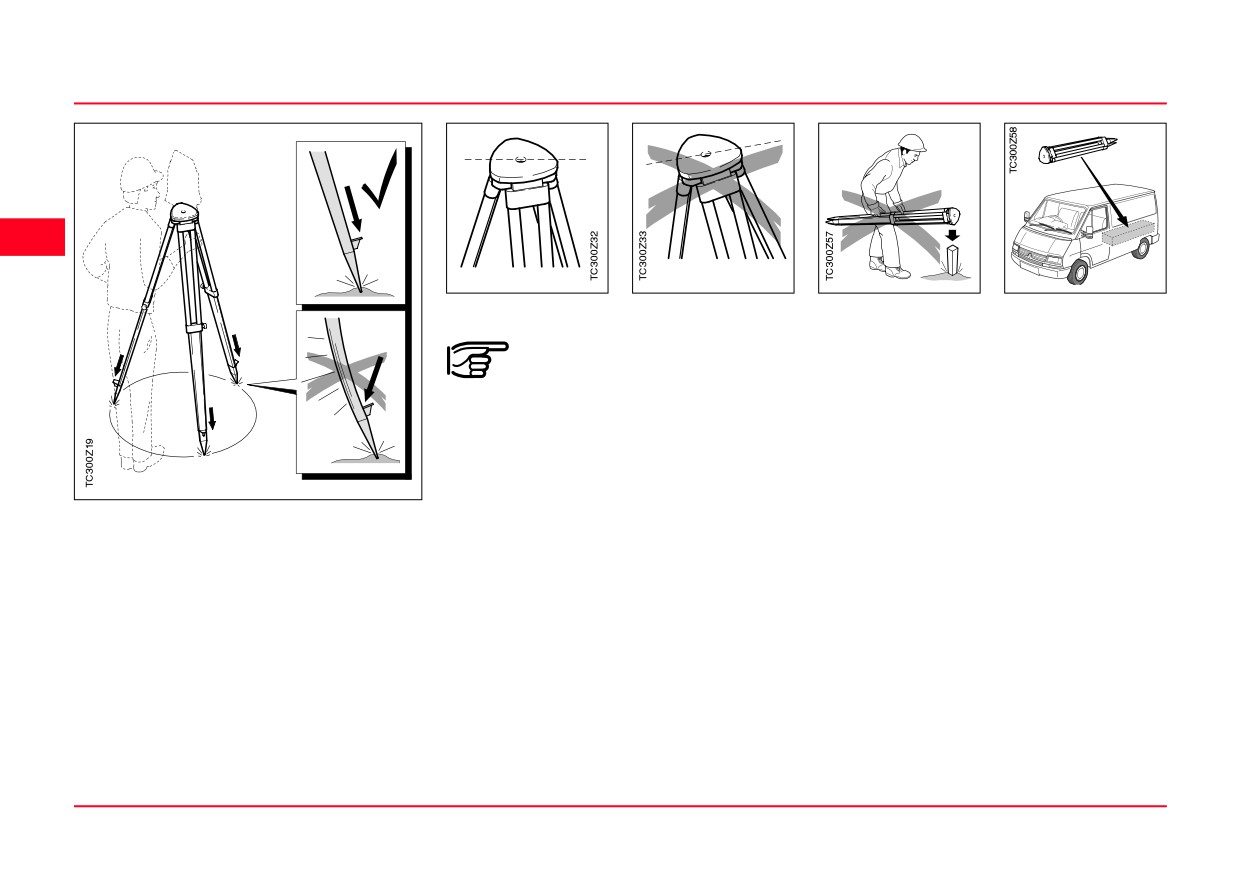

Устанавливая штатив, следите

Использование штатива и уход за

за тем, чтобы его головка была

ним

2.

примерно в горизонтальном

2.

положении.

• Следите за состоянием резьбы всех

винтов и болтов.

Большие наклоны штатива

• При транспортировке всегда

корректируются подъемными винтами

зачехляйте штатив.

трегера.

Царапины и другие повреждения

1. Ослабьте затяжные винты ножек

могут привести к ухудшению

штатива, выдвиньте их на нужную

подгонки частей штатива и

длину и затяните винты.

погрешностям в измерениях.

2. Для того, чтобы обеспечить жесткую

• Используйте штатив только по

установку штатива, достаточно

назначению.

сильно вдавите его ножки в землю.

При фиксировании ножек штатива

усилие должно прилагаться вдоль

ножки.

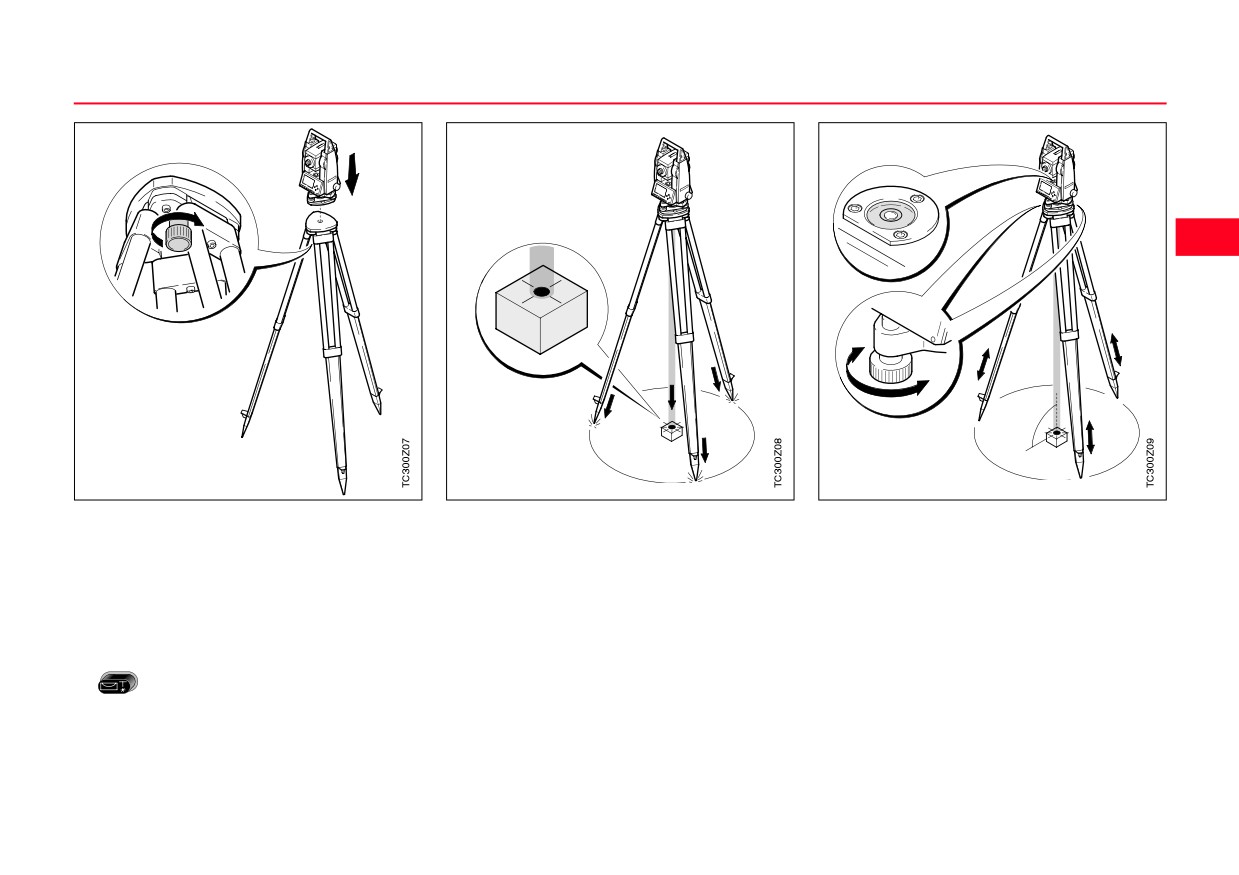

Установка штатива

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1. Установите инструмент на штатив.

4. Поставьте ножки штатива так, чтобы

7. Изменяйте длину ножек штатива

Слегка затяните становой винт

луч лазера был направлен в точку,

так, чтобы привести в нульпункт

штатива.

над которой инструмент должен

круглый уровень. Теперь инструмент

2. Приведите подъемные винта трегера

быть установлен.

примерно отцентрирован.

в среднее положение.

5. Хорошо нажмите на ножки штатива.

3. Включите лазерный отвес, нажав на

6. Вращайте подъемные винты трегера

. На дисплее появится

так, чтобы навести лазерный луч

точно на точку центрирования.

изображение электронного уровня.

Центрирование с помощью лазерного отвеса, грубое

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Точное горизонтирование с помощью электронного уровня

Интенсивность лазерного пучка

1. Включите электронный уровень,

Если электронный уровень находится

Изменение интенсивности

нажав на

. В случае

в нульпункте, то инструмент

лазерного пучка

отнивелирован.

недостаточно точного

Внешние условия освещенности и тип

горизонтирования на дисплее

земной поверхности могут

появляется наклоненный символ

потребовать настройки

уровня.

интенсивности лазерного пучка. При

2. Поворачивая подъемные винты

необходимости яркость лазерного

трегера, приведите в нульпункт

отвеса можно регулировать шагами

электронный уровень.

20"

по 25% его интенсивности.

20"

20"

20"

3. Проверьте центрирование по

лазерному отвесу и, если

Min.

50% Max

необходимо, подцентрируйте.

5. С помощью кнопки <OK> можно

установить необходимую

4. Выключите электронный уровень и

интенсивность лазерного пучка и

лазерный отвес, нажав на

завершить работу по его настройке.

Лазерный отвес и электронный

уровень активизируются

нажатием клавиши

-------------------------------------------------------------------------------------------------------------------------------------------------------------

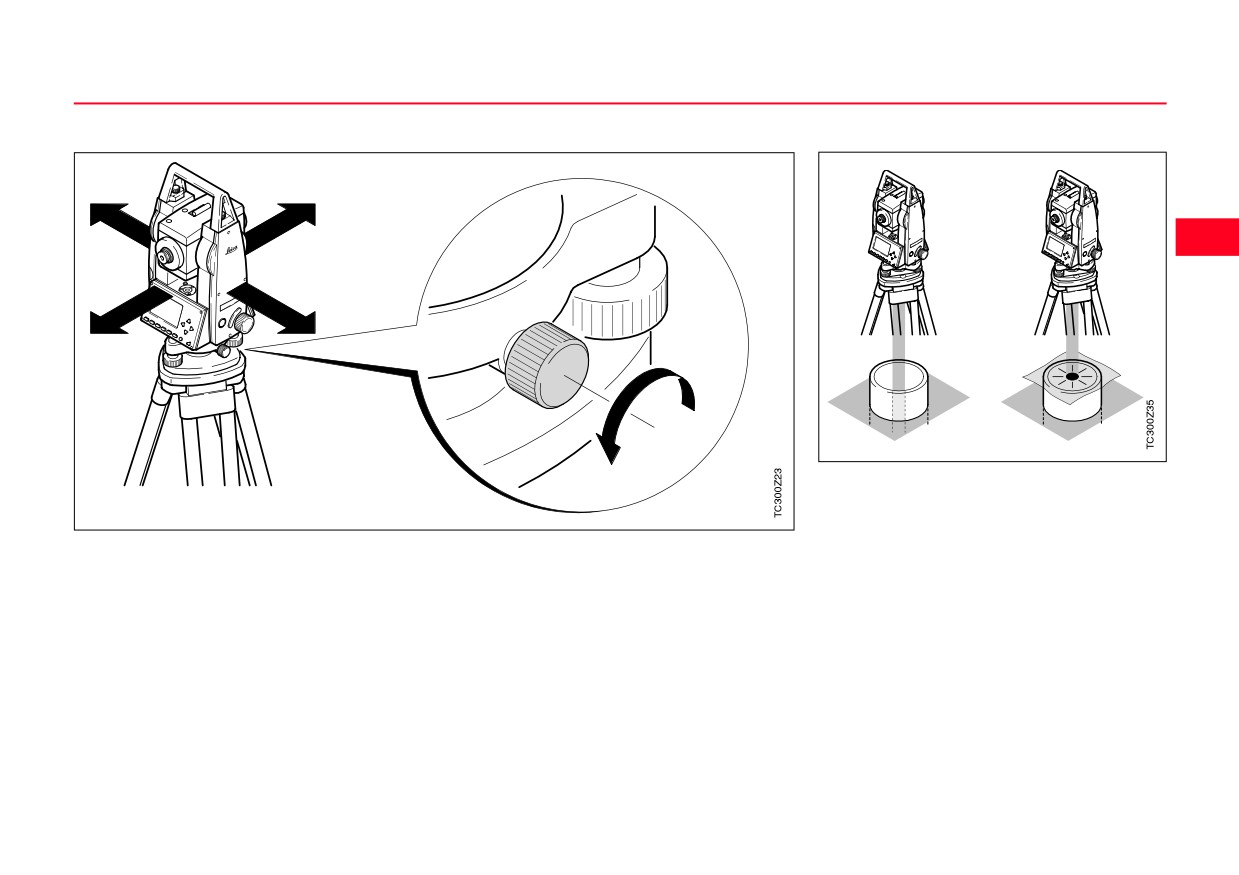

Центрирование с помощью подвижного трегера

Рекомендации по

центрированию

Центрирование над трубами или

ямами

При некоторых обстоятельствах

Если инструмент снабжен подвижным

1. Ослабьте затяжной винт трегера.

лазерная точка на земле может быть

трегером, то его можно центрировать

2. Подвиньте инструмент по штативу в

не видна (например, при установке

небольшими смещениями трегера по

нужном направлении

над трубой). В этом случае лазерную

головке штатива.

3. Закрепите инструмент на штативе,

точку можно сделать видимой с

затянув винт трегера.

помощью накладной прозрачной

пластины. Таким способом инструмент

можно установить над центром трубы.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

В этом режиме происходит замена

В режиме редактирования

•

Метод 1:

имеющихся в полях данных

имеющиеся уже символы

1.

Наведите полосу редактирования на

алфавитно-цифровыми символами

исправляются, удаляются или

нужный символ.

или численными величинами.

изменяются.

2.

Стирайте подлежащие удалению

M

N

C

M

символы нажатием на

N

O

D

N

12345

PRO

PROP

PREP

PROP

P

R

F

P

1345

Q

S

G

Q

3.

Даже если все символы стерты, то

предыдущие значения могут быть

восстановлены повторным

1.

Очистите область ввода

1.

Войдите в режим

информации и

редактирования.

нажатием на

активизируйте

Вертикальная полоса

вертикальную полосу ввода.

редактирования будет

•

Метод 2:

находиться в крайнем правом

2.

Выберите нужные символы/

Нажатие этих клавиш

положении.

числа в области ввода

позволяет удалять вновь введенные

данных.

2.

Полоса редактирования

символы и восстанавливать старые.

переместится в крайнее

3.

Подтвердите выделенный

правое положение.

символ. Символ смещается

влево.

3.

Исправление текущего

символа.

4.

Сотрите символ.

4.

Сотрите символ.

5.

Подтвердите ввод данных.

5.

Подтвердите ввод.

Функции

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Ввод численной информации

Ввод алфавитно-цифровой

Вставка символов

Например, можно вводить величины

информации

углов, высоты инструмента и

Если какой-либо символ был

отражателя, координаты, и т.п.

Вертикальная полоса появляется в

пропущен (например, было введено -

активной области ввода, содержащей

15 вместо -125), то можно вставить

Пример: 350°49'30"

алфавитно-цифровые и

его позднее.

дополнительные символы.

2

P

1.

Установите скроллер на число “1

3

Q

9

0

4

PtID:

CORNER

0

1

Hz:

350°49'30"

S

-15

-125

0

T

2

3

1

U

3

4

В случае ввода данных, которые

Переключение между

2.

Нажатие клавиш

приводит

ограничены определенными

числовым и алфавитно-

к вставке символа справа от числа

пределами из-за своей размерности

цифровым набором символов.

“1

(например, угловые величины в

3.

: Вставьте нужное значение

градусной мере), выбор в полосе

Выбор символов в полосе

величины в вертикальной полосе

редактирования автоматически

ввода.

редактирования.

ограничивается допустимыми

4.

Подтвердите ввод нажатием на

значениями.

Смешанные данные (числовой /

Если, к примеру, единицы измерения

алфавитно-цифровой) могут

углов установлены в градусной мере,

вводиться в полях ввода

то ввод 370° будет невозможен.

алфавитно-цифровых данных.

После ввода “3” только числа

меньшие 6 будут допустимы,

поскольку ввод 370 будет запрещен.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Ввод алфавитно-цифровой информации (продолжение)

Набор символов

В пределах тех областей ввода, где

В вертикальной полосе редактирования доступны следующие символы для

возможен поиск по номеру пикета или

ввода числовой и алфавитно-цифровой информации в режиме ввода.

по коду можно использовать также

поиск по шаблону с применением

символа *.

Набор алфавитно-цифровых

Набор цифровых символов

символов

Знаки

" + "

(ASCII 43)

" "

(ASCII 32) [пробел]

+/- В наборе алфавитно-цифровых

" - "

(ASCII 45)

" ! "

(ASCII 33)

символов знаки “+” и “-” трактуются

" . "

(ASCII 46)

" # "

(ASCII 35)

как символы, а не как знаки

" 0 - 9 " (ASCII 48 - 57)

" $ "

(ASCII 36)

математических операций.

" % "

(ASCII 37)

" & "

(ASCII 38)

Дополнительные символы

" * "

(ASCII 42)

* шаблон для поиска данных (см.

" + "

(ASCII 43)

раздел ”Поиск с использованием

" - "

(ASCII 45)

шаблона”).

" . "

(ASCII 46)

" / "

(ASCII 47)

“+” или “-” могут быть только

" ? "

(ASCII 63)

в первой позиции вводимых

" @ "

(ASCII 64)

данных.

" A - Z"(ASCII 65 .. 90)

" _ "

(ASCII 95) [подчеркивание]

В режиме редактирования

положение десятичной точки

не может быть изменено. Десятичная

точка пропускается.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Поиск точки

Поиск точки является глобальной

Прямой поиск

Обозначения

функцией, используемой многими

Если ввести конкретный номер точки

FIXPT

найденная точка

приложениями для отыскания

(например, ”P13”), то все точки с

является твердой.

хранящихся в памяти данных о точках

таким номером будут включены в

или для поиска координат.

MEAS

найденная точка

список.

Пользователь может ограничить круг

является определяемой.

поиска конкретными условиями, либо

5/20

найденная точка

Пример:

совершать поиск по всей базе

является пятой из общего

данных.

числа 20 найденных

Ввод: “P13”

точек в данном проекте.

Пусть, к примеру, 2 твердые точки и 2

просмотр всех точек,

измерения были обнаружены. Вы

Job

:

PROJ_EAST

отвечающих условиям

можете перемещаться по списку

поиска.

результатов поиска с помощью

<SEARCH>

ввод новых условий

Сначала всегда показываются

. Ниже показан пример индикации

поиска.

твердые точки, отвечающие

критериям поиска. Если таких точек

дисплея.

несколько, то результаты поиска

сортируются по дате информации о

Если никаких подходящих

POINT SEARCH

5/20

точке. Инструмент всегда сначала

точек не обнаружено, то

Job

: PROJ_EAST

находит текущую твердую точку.

пользователь извещается об этом

Pt

:

P13

следующим сообщением “Point not

E

: 128.400 m

found” (“Точки не найдены”) или

N

: 244.000 m

“Database empty” (“База данных

H

:

2.500 m

пуста”).

Type

: FIXPOINT

<EXIT>

<SEARCH>

<OK>

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Поиск точки (продолжение)

Поиск точек всегда начинается с

Номера точек Время регистрации

последней записанной точки. Таким

образом, в начало списка результатов

поиска будут помещены последние

Твердые точки

введенные/определяемые точки;

причем, сначала твердые точки, а

затем - измеренные.

Просмотр списка найденных

P13

14:52:10

точек.

Результаты поиска:

Первая

P13

15:34:55

P13, твердая точка, время: 15:34:55

найденная

точка.

P13, измерения, время: 14:59:01

P13, измерения, время:15:46:12

P13, измерения, время: 16:18:38

P13, твердая точка, время: 14:52:10

P13

14:59:01

переход в начало списка

P13

15:46:12

P13

16:18:38

По достижении конца списка

измеренных точек

Измерения

происходит переход в начало списка

твердых точек.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

При поиске по шаблону используется

Примеры:

Обозначения

символ ”*”. Эта звездочка заменяет

FIXPT

найденная точка

строку любых символов.

Поиск всех точек с именем

является твердой.

Шаблоны используются тогда, когда

любой длины

MEAS

найденная точка

номер точки точно неизвестен, или

при необходимости поиска набора

A

Поиск всех точек, имеющих

является определяемой.

точек.

имя “A

5/20

найденная точка

является пятой из общего

Шаблоны используются тогда, когда

A*

Поиск всех точек с именами

числа 20 найденных

номер точки точно неизвестен, или

любой длины, но

точек.

при необходимости поиска набора

начинающихся с буквы “A”

просмотр всех точек,

точек.

(например,: A9, A15, ABCD)

отвечающих условиям

поиска.

NEW SEARCH

*1

Поиск всех точек с именами

<SEARCH>

ввод новых условий

любой длины, имеющих “1”

поиска.

в качестве второго символа

Job

:

PROJ_4

(например,: A1, B12, A1C)

PtID :

S*

A*1

Поиск точек с именами

любой длины, имеющими “A”

Запуск поиска точки.

в качестве первого символа

и “1” - в качестве третьего

(например,: AB1, AA100,

AS15)

Поиск по шаблону

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Измерения

После включения и установки

Пример индикации дисплея:

Угловые величины всегда будут

инструмента на точке можно сразу

выводиться на экран. В момент

приступать к измерениям.

нажатия клавиши запускается

измерение расстояний.

Значения углов и расстояний

PtID

:

M13

записываются во внутреннюю

hr

:

1.600 m

память или передаются через

последовательный порт.

Hz

:

236°56'14"

V

:

91°12'23"

Запуск измерения расстояний с

HD

:

123.569 m

выводом результатов на

дисплей. Углы выводятся на

экран независимо от

<Hz0>

<SETUP>

измерения расстояний.

Выведенное на экран

измеренное расстояние будет

Символ:

использоваться в обработке,

Означает наличие других

Работая по экрану дисплея, можно

пока не будет заменено новым

доступных окон с

вызывать любые функции и

результатом измерения

прикладные программы, доступные в

дополнительными сведениями

расстояния.

режимах FNC, EDM, PROG, MENU,

(например, dH, SD, E, N, H и

LIGHT, LEVEL и LASER-PLUMMET.

т.п.).

Все показанные на рисунках

: Переход в другое окно.

индикации дисплеи

являются только примерами. Вполне

<Hz0> Лимб горизонтального круга

возможно, что конкретные версии

выставлен на 0°00’00”/0

программного обеспечения будут

град.

отличаться от базовой версии.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

В этом диалоговом окне задаются

Порядок работы:

Ориентирование:

сведения о точке стояния (без

<SETUP> Нажатие этой кнопки в

Для задания ориентировки служит

координат, которые могут

окне дисплея запускает

название и описание точки

оцениваться программным

режим задания точки

визирования.

стояния и ориентации

обеспечением).

инструмента.

2) Переместите курсор дисплея на

В выходной информации данные

“BsPt” и введите номер точки,

будут доступны в зависимости от

которая будет использоваться для

возможностей оценки их

SETUP

ориентации. Подтвердите ввод

программным обеспечением.

StID : 100

нажатием на

Ориентировка инструмента

hi

:

1.500 m

выполняется вручную.

3) Введите вручную величину

горизонтального угла ориентации

BsPt : 101

(Hz) или нажмите на кнопку <Hz0>.

BsBrg: 0°00'00"

Ориентация непрерывно обновляется

<EXIT><Hz0> <STAT> <SET>

на экране, но может и изменяться

вручную в режиме редактирования.

Станция:

Точка стояния идентифицируется

своим именем.

Кнопки дисплея:

<Hz0> Угол Hz устанавливается на

1) Переместите курсор на “StID” и

0° или 0 град.

введите номер точки, а также

<SET> Запись введенных данных и

высоту инструмента “hi

возврат в окно измерений.

<STAT> Переход в режим ручного

Подтвердите ввод нажатием на

ввода координат станции.

Окно статуса станции

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Окно статуса станции, продолжение

Ввод координат станции вручную:

STATION

В этом диалоговом окне можно

Stat : 23

ввести вручную высоту инструмента и

hi

:

1.500

m

координаты станции.

E0

:1475687.345

m

N0

:1693405.602

m

H0

:

1243.932

m

<EXIT><ENH=0><PREV><SET>

1. Наведите курсор на нужную строку

и завершите ввод нажатием на

2. <SET> Запись введенных значений и

активизация дисплея измерений.

<ENH=0> Координаты станции

установлены равными

нулю.

<PREV> Возврат в окно настройки.

<EXIT> Возврат в окно измерений

без сохранения введенных

данных.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Наведите курсор на выбор

Наведите курсор на кнопку

В режиме “FNC” (

+

)

режима EDM (IR<=>RL).

функции REC.

становятся доступными различные

функции.

Запуск функции.

Запуск функции.

FUNCTIONS

Выберите нужный из двух режимов

EDM: IR (инфракрасный) или RL (без

С помощью функции “REC”

отражателя). Выбор будет показан на

фактически измеренные величины

IR<=>RL RL

дисплее в течение примерно одной

записываются во внутреннюю память

REC

секунды.

или передаются через

REM. HEIGHT (REM)

последовательный порт.

DEL.LAST REC. (DLR)

IR:

Инфракрасный диапазон:

измерение расстояний с

Используя функцию “REC” можно

<EXIT>

использованием призмы.

выполнять следующие действия:

• Запись блока измерения.

Применение этих функций описано в

RL: Видимый диапазон: измерение

• Автоматическая нумерация точек.

данном разделе.

расстояний без призмы - до 80

Каждую из функций меню FNC можно

м; с призмой - до 1 км.

также запустить непосредственно из

других приложений.

Более подробная информация

приведена в разделе “Установочные

Кроме того, каждой функции в

параметры EDM”.

меню FNC можно прописать

клавишу

(см. раздел

”Меню/Конфигурация”).

Клавиша FNC Изменение режима EDM Запись (REC)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Удаление последней записи

Данная функция удаляет последний

Сообщения системы

Смысл сообщения

записанный блок данных. Это может

быть или блок измерений или блок

"Not permitted to delete record

Функция “DELETE LAST BLOCK”

кодов.

outside "Surveying" or in

доступна только в приложениях

"MEASURING"

“Surveying” и “ Measuring”.

(невозможно удалить запись вне

DELETE LAST RECORD

режима ”Surveying” или

“Measuring”)

"Output set to RS232"

Текущая настройка записи данных -

SURE TO DELETE ?

(выдача данных настроена на порт

“RS232” (см. раздел

RS232)

“Конфигурация”). Результаты

измерений были выведены через

порт и поэтому не могут быть

<NO>

<YES>

удалены из области памяти.

"Not permitted to delete this record "

Запись не может быть удалена,

(данную запись удалить нельзя)

поскольку последний набор данных

После нажатия <YES>

не был записан ни в режиме ”

удаление последней записи не

Surveying”, ни в режиме

может отменено!

“Measuring”.

"Last record has been deleted"

Последняя запись уже удалена,

Производится удаление только

(Последняя запись уже удалена)

поэтому функция не находит

тех записей, которые хранятся

записей для удаления.

в приложениях ”Surveying”

(”Съемка”) или ”Measuring”

(”Измерения”).

содержание      ..      1       2         ..

///////////////////////////////////////
