ЧЕРТЕЖИ ЭЛЕКТРОТЕХНИЧЕСКИХ ИЗДЕЛИЙ И ЭЛЕКТРОУСТАНОВОК - часть 2

Установочные чертежи

В предыдущих параграфах рассмотрены чертежи для сборки и электромонтажа электротехнических изделий при их изготовлении и ремонте. Однако при установке этих изделий на различных основаниях (панелях щитов, строительных конструкциях зданий, опорных конструкциях открытых территорий) необходимы чертежи, обычно называемые установочными.

Такие чертежи определяют подготовительные работы, необходимые при монтаже изделия на месте его установки (выполнение отверстий, установка закладных частей и опорных конструкций и т. п.), средства для закрепления устанавливаемых изделий, а для изделий, содержащих кинематически связанные части,— соответствующие регулировочные данные, необходимые для правильного их взаимодействия.

Рассмотрим примеры установочных чертежей отдельных электротехнических изделий для их установки на различных основаниях.

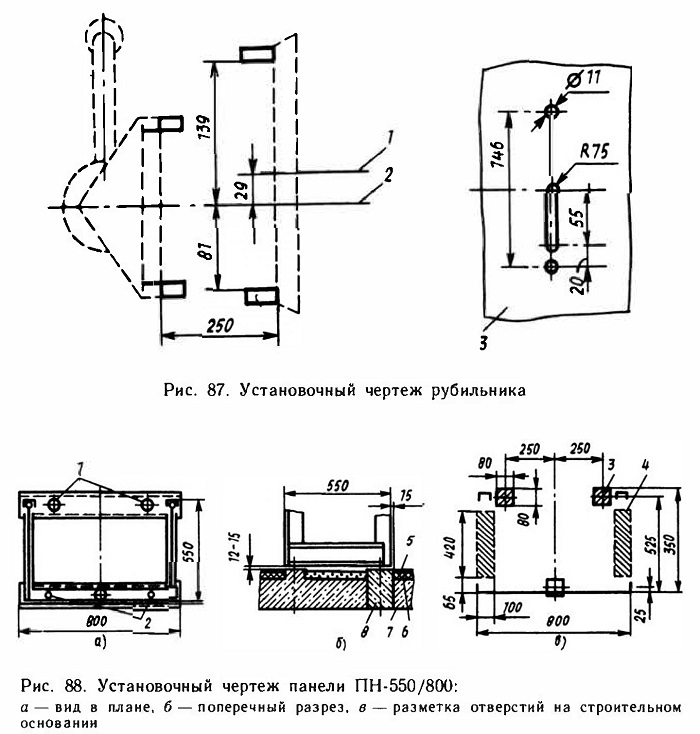

Установочный чертеж рубильника (рис. 87) показывает расстояния между осями 2 и 1 привода и плиты рубильника, а также разметку отверстий на панели 3 под привод рубильника.


Для типовой панели управления и защиты (металлическая конструкция ПН-550/800) на установочном чертеже приводятся ее вид в плане (рис. 88, а), поперечный разрез (рис. 88, 6), разметка отверстий 3 для болтов и 4 для прохода кабелей на строительном основании (рис. 88, в). При установке панелей над кабельным каналом должны быть предусмотрены специальные конструкции, позволяющие крепить панели в трех-четырех точках, указанных на рис. 88, а.

Для крепления в трех точках используют отверстия 1, одно спереди и два сзади, а для крепления в четырех точках — отверстия 1 сзади и 2 спереди.

На рис. 88, б видны паркет 5, слой асфальта 6, железобетонное основание пола 7, а также цемент 8, которым закреплены болты в бетонном основании.

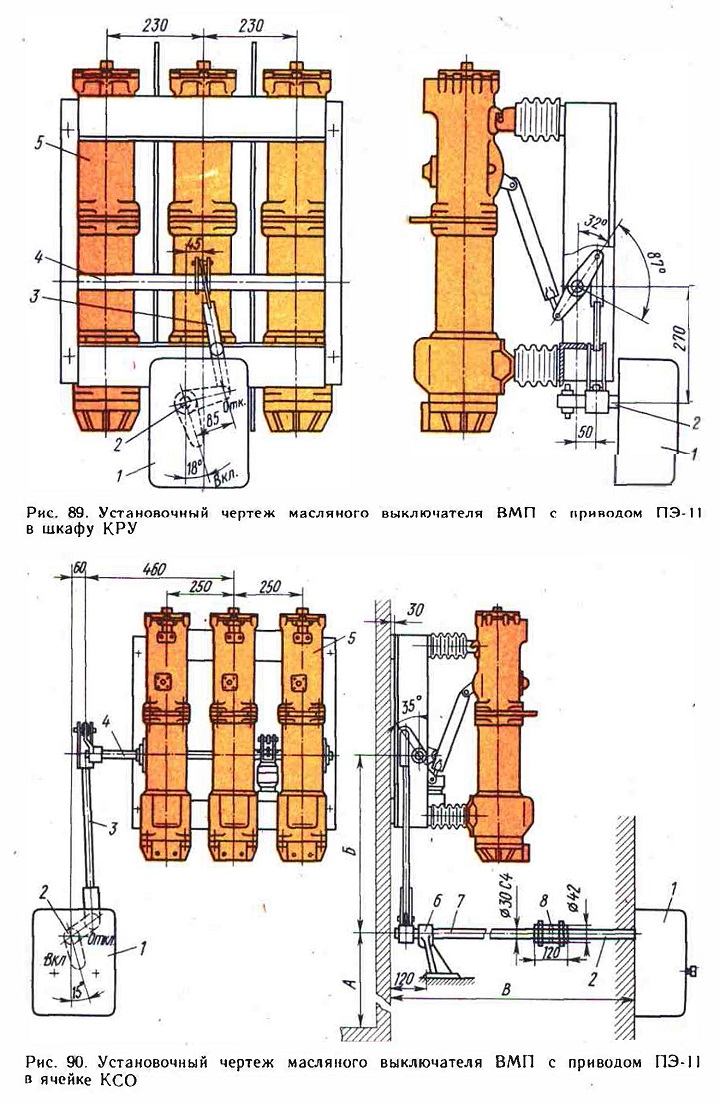

Установочные чертежи масляного выключателя ВМП-10 с приводом ПЭ-11 в шкафу КРУ и ячейке КСО приведены на рис. 89 и 90, где показаны расположение выключателя 5 с валом 4, его привода 1 с валом 2 и тяги 3, а для ячейки КСО также подшипник 6, промежуточный вал 7 и муфта 8. Приведены все размеры, необходимые для правильной установки и регулировки выключателя с приводом.

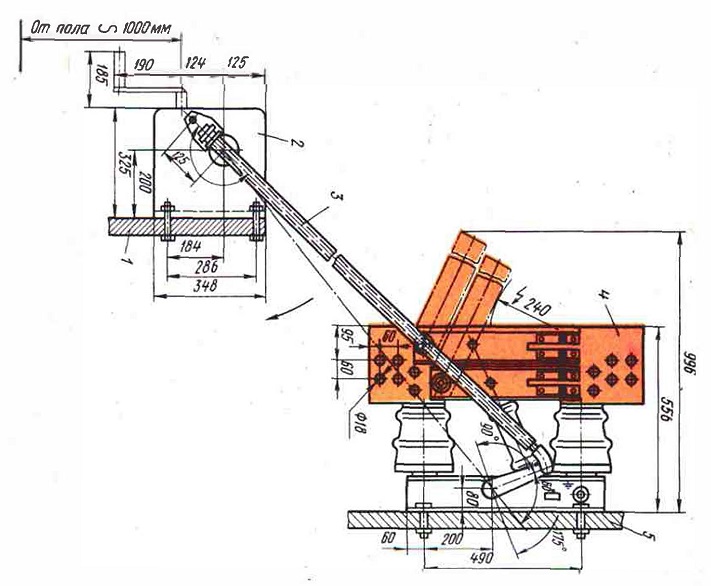

Рис. 91. Установочный чертеж разъединителя PBK-20/7000

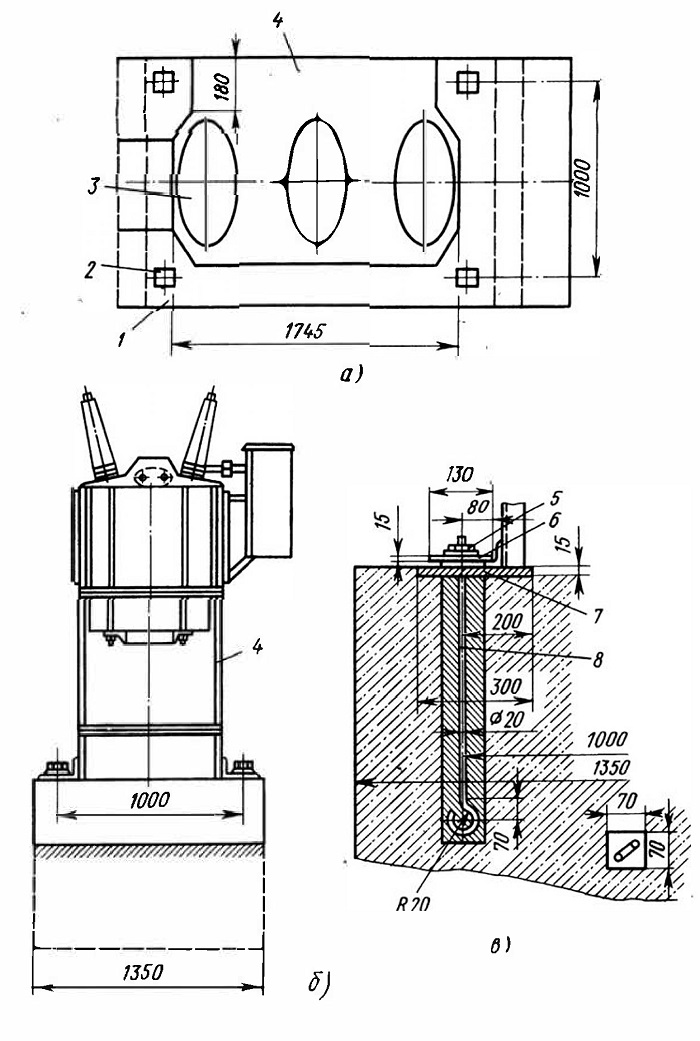

Рис. 92. Установочный чертеж масляного выключателя ВМД-35 в плане (а), при виде сбоку (б) и разрез гнезда с анкерным болтом (в)

Установочный чертеж разъединителя РВК-20/7000.. с электро-двигательным приводом приведен на рис. 91.

Кинематическая связь между разъединителем 4, устанавливаемым на задней стенке 5 камеры закрытого распределительного устройства (ЗРУ), и электродвигательным приводом 2 (ПДВ), который монтируют на передней стенке 1, осуществляется тягой 3.

В открытых распределительных устройствах (ОРУ) некоторое оборудование, например силовые трансформаторы и выключателн, устанавливают на уровне земли на бетонных фундаментах, а некоторое, например разъединители, на определенной высоте относительно уровня земли на металлических или железобетонных конструкциях.

Масляный выключатель ВМД-35 (рис. 92, а, б) с тремя баками 3 на общем каркасе 4 устанавливают на бетонном фундаменте 1 с заложенными в гнезда 2 анкерными болтами.

На резьбовую часть каждого анкерного болта 8 (рис. 92, в), проходящего через отверстия в стальной плите 7 и удерживающей скобе 6, навертывается гайка 5, что обеспечивает закрепление каркаса, а следовательно, всего выключателя.

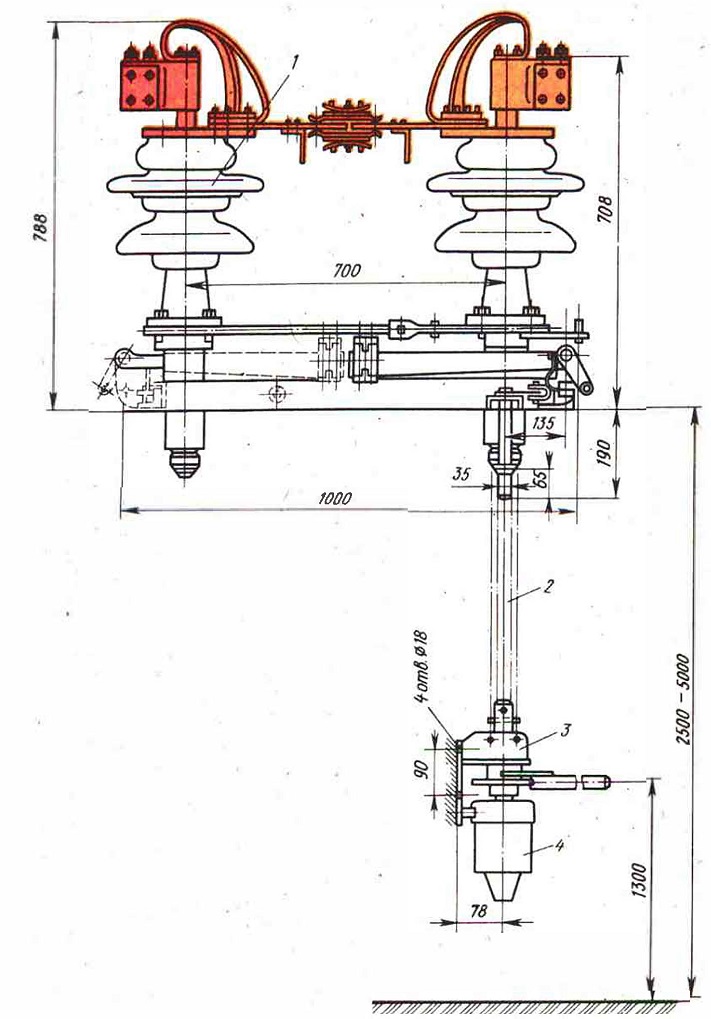

Установка разъединителя РОНЗ-35Д с приводом ПРНЗ-35М, имеющим сигнально-блокировочные контакты 4, показана на рис. 93.

Разъединитель выполняется в виде отдельных полюсов I, соеди няемых между собой на месте монтажа, и кинематически связыва ется с приводом 3 осью 2 в виде полой стальной трубы.

Рис. 93. Установочный чертеж разъединителя РОНЗ-35Д
