УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ

ПОСТРОЕНИЕ УСЛОВНЫХ ГРАФИЧЕСКИХ ОБОЗНАЧЕНИЙ

Для построения условных графических обозначений используют сравнительно небольшое число простейших геометрических образов (точку, отрезок прямой, окружность и ее части, прямоугольник, треугольник и др.), каждый из которых применяют отдельно или в сочетании с другими, а также буквы (обычно прописные латинского алфавита), арабские цифры и специальные знаки. Правильное сочетание этих элементов при всем разнообразии устройств, применяемых в электроустановках, позволяет в - каждом конкретном случае построить условное графическое обозначение, однозначно определяющее изделие, изображенное на схеме.

Рассмотрим на конкретных примерах использование некоторых геометрических образов в условных графических обозначениях и что они означают (рис. 1, а—з).

То ч к а, зачерченная или незачерченная (рис. 1, а), обозначает электрическое соединение проводников (рис. 1, a). Если необходимо различать неразборное и разборное соединение, используют соответственно зачерченную или незачерченную точку. Кроме того, точкой обозначают начало обмотки (рис. 1, а2), газовое заполнение (зачерненная точка) и холодный катод (незачерненная точка) в электровакуумных приборах, например в стабилитроне (рис. 1, аз).

Незачерненные точки используют в обозначениях контакта без самовозврата (рис. 1, а4), шарового разрядника (рис. 1, а5), инверсного статического входа (рис. 1, a11) и выхода элементов вычислительной техники. На планах прокладки электрических сетей и расположения оборудования незачерненные точки используют в обозначениях заземлителей (рис. 1, a10) и выключателей (рис. 1, a8), а зачерненные точки — в обозначениях линии напряжением 42 В и ниже (рис. 1,a7) и шинопровода на стойках (рис. l.a9). В обозначении переменного резистора с замыкающим контактом зачерненная точка указывает положение его подвижного контакта, при котором срабатывает замыкающий контакт (рис. 1, а6).

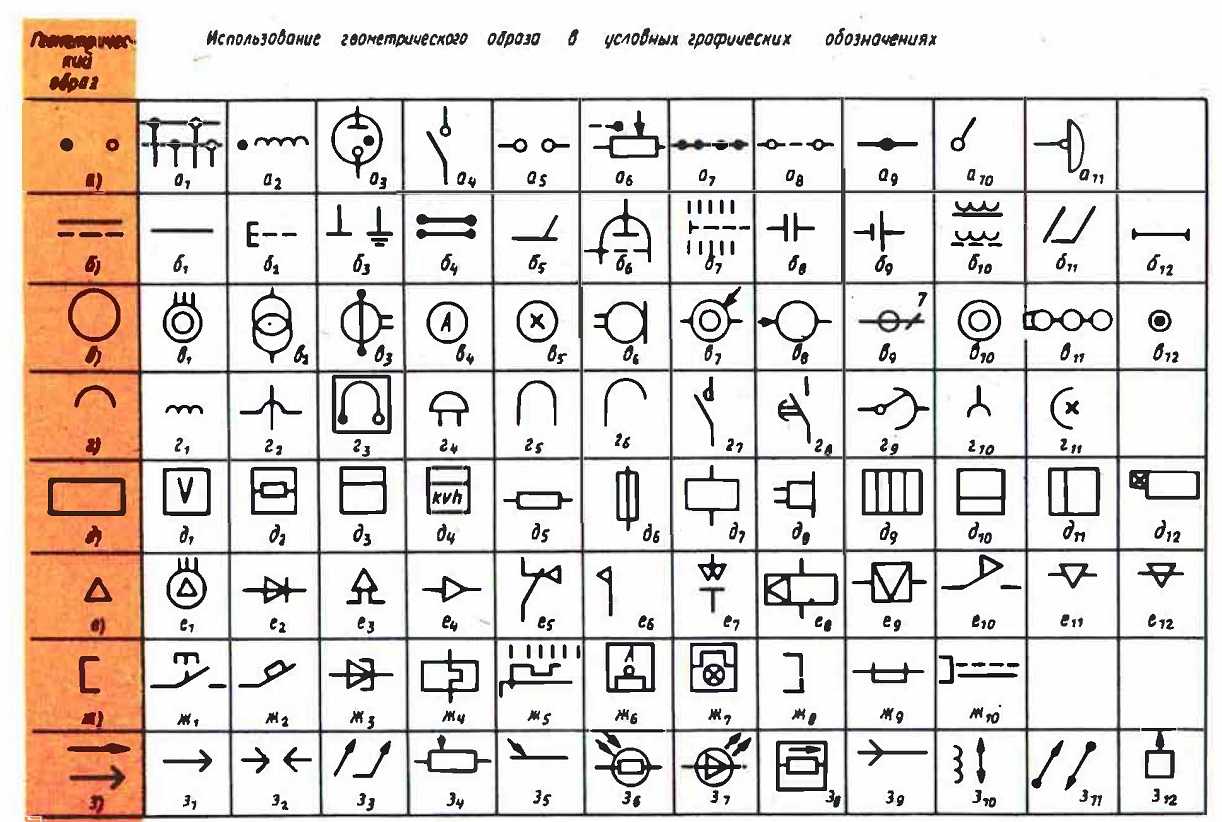

Рис. 1. Геометрические образы (а—з) и их использование для построения условных графических обозначений

Пряма я линия — сплошная и штриховая (рис. 1, б) и ее отрезки используются для образования различных условных обозначений. Сплошными линиями изображают электрические связи, например линию проводки (рис. 1, б), а штриховыми — механические связи, в частности в кнопке (рис. 1, б2) и переключателе (рис. 1, б7). На планах прокладки электрических сетей и рас-положения оборудования штриховыми линиями обозначают сети аварийного, эвакуационного и охранного освещения.

Отрезки прямой используют в обозначениях зануления и заземления (рис. 1, б3), обмоток электроизмерительных приборов (рис. 1, б4 — вверху токовая, а внизу напряжения), коллектора с базой транзистора (рис. 1, 65), конденсатора (рис. 1, б8), химического источника тока (рис. 1, 69). Отрезками прямой и штриховой линий обозначают анод и сетку электровакуумного прибора (рис. 1, б6), а также ферромагнитный и магнитодиэлектрический магнитопроводы дросселя.

Обозначение рис. 1, б11 используют для указания линейного и нелинейного саморегулирования, а обозначение рис. 1, б12 характеризует задержку в элементах вычислительной техники. Следует помнить, что на планах прокладки электрических сетей и расположения оборудования изображение (рис. 1, б12) является обозначением светильника с люминесцентной лампой.

 Окружность (рис. 1, в) используют для обозначения корпусов полупроводниковых приборов и баллонов электровакуумных приборов, общего обозначения электрических машин. Кроме того, окружностью обозначают обмотки электрических машин — большей — обмотка статора, меньшей — ротора (рис. 1, в1); обмотки силовых трансформаторов и трансформаторов напряжения (рис. 1, в2); обмотки трансформатора тока (рис. 1, в3).

Окружность используют также в обозначениях показывающих приборов, например амперметра (рис. 1, в4), электрических ламп накаливания (рис. 1, в5), микрофона (рис. 1, в6), кольцевого замкнутого потенциометра (рис. 1, в7), контакта, скользящего по кольцевой поверхности (рис. 1, в8), электрической связи многожильным кабелем, например с семью жилами (рис. 1, в9). На планах прокладки электрических сетей и расположения оборудования окружности применяют в обозначениях реактора (рис. 1, в10), масляного выключателя напряжением 110—220 кВ (рис. 1, в11) и короткозамыкателя (рис. 1, в12).

Часть окружности (рис. 1, г) применяют для построения обозначений обмоток электрических машин и трансформаторов по форме 11, обмоток магнитных усилителей и электроизмерительных приборов разнесенным способом (рис. 1, г1), пересечения проводов (рис. 1, г2), осциллографического гальванометра тока и напряжения (рис. 1, г3), электрического звонка (рис. 1, г4). В электровакуумных приборах части окружности используют при обозначении термокатодов прямого накала (рис. 1, г5) и косвенного накала (рис. 1, г6). Кроме того, часть окружности используют в обозначениях контактора (рис. 1, г7), контакта, замыкающего с замедлением (рис. 1, г8), и шагового искателя (рис. 1, г9).

На планах прокладки электрических сетей и расположения оборудования часть окружности применяют в обозначениях штепсельной розетки (рис. 1, г10) и прожектора, например с лампой накаливания (рис. 1, г11)

Прямо угольник (рис. 1, д) наиболее широко используют при построении условных графических обозначений: в большинстве структурных и функциональных схем; для всех элементов схем цифровой техники; большой группы измерительных приборов и ряда других элементов электрических схем. Прямоугольник применяют в обозначении регистрирующих измерительных приборов, например регистрирующего вольтметра (рис. 1, д 1) и интегрирующих приборов, например электрического счетчика (рис. 1, д4)

На рис. 1, д3 приведено обозначение электронагревателя прямого нагрева. Заметим, что также выглядит и графическое обозначение интегрирующего прибора. Только дополнительная информация, в основном поле (рис. 1, д4 — буквы rWh), позволяет их различать. На рис. 1, д2, приведено общее обозначение электронагревателя сопротивления. Наличие условного обозначения резистора в его поле и буквы V в поле регистрирующего прибора (см. рис. 1, д1) обеспечивает различие в обозначениях этих устройств.

Прямоугольник используют в обозначениях резистора (рис. 1, д5), плавкого предохранителя (рис. 1, д6), катушки электромеханического устройства (рис. 1, д7) и телефона (рис. 1, д8), на планах прокладки электрических сетей и расположения оборудования — в обозначениях электронагревательного устройства (рис. 1, д9), шкафа одностороннего обслуживания (рис. 1, д9), масляного трансформатора без расширительного бака (рис. 1, д11) и масляного выключателя напряжением 35 кВ (рис. 1, д 12).

Треугольник (рис. 1, е) в обозначениях трансформаторов и электрических машин (рис. 1, е1) указывает на схему соединения их обмоток. Его используют в обозначениях полупроводниковых диода (рис. 1, е2) и тиристора, электрической сирены (рис. 1, е3), усилителя (рис. 1, е4), угольного разрядника (рис. 1, е5), модулятора (рис. 1, e6). Треугольник также применяют в обозначении

контакта с самовозвратом (на рис. 1, e5— размыкающий контакт с самовозвратом), электрода электронно-лучевого прибора с фотоэмиссией (рис. 1, е6), катушки электромеханического устройства, имеющего механическую блокировку (рис. 1, е8). В схемах сигнальной техники треугольник используют в обозначениях защитного контакта (рис. 1, е10), контроля (рис. 1, е11) и контроля со схемой защиты (рис. 1, е12).

Геометрический образ в виде квадратной с к о б к и (рис. 1, ж) указывает воздействие на контакт с помощью кнопки (например, замыкающий контакт нажимного кнопочного выключателя —рис. 1, Ж1), автоматическое срабатывание (например, замыкающий контакт аппарата с автоматическим срабатыванием при отключении — рис. 1, ж2), туннельный эффект полупроводниковых

приборов (например, туннельный диод —рис. 1, Ж3). Кроме того, так обозначают воспринимающую часть электротеплового реле (рис. 1, Ж4), импульсный характер действия приборов в схемах сигнальной техники (например, оптический прибор с импульсной световой сигнализацией—рис. 1, ж7), способ записи показаний регистрирующего прибора печатанием (например, регистрирующий амперметр, печатающий с цифровой регистрацией, — рис. 1, ж6).

В обозначении элементов вычислительной техники квадратная скобка указывает группу выводов, объединенных внутри элемента (например, набор резисторов, часть выводов которых объединена, — рис. 1,ж8), а в обозначении многопозиционных переключателей — порядок замыкания цепей подвижным контактом (например, многопозиционный переключатель с подвижным контактом, замыкающим три цепи, исключая одну промежуточную, — рис. 1,ж5). На планах прокладки электрических сетей и расположения оборудования. квадратную скобку используют в обозначениях проводки в лотке (рис. 1, ж9) и прокладки на тросе с его концевым креплением (рис. 1, ж10).

Зачерненную и незачерненную стрел к и (рис. 1, з) используют при построении^ условных графических обозначений в основном как дополнительные к основным обозначениям для указания отдельных признаков изображаемых изделий: линейного и нелинейного саморегулирования (рис. 1, З3); элементов регулирования параметров, например подвижного контакта в переменном резисторе (рис. 1, З4); направления светового потока при изображении

фоторезистора (рис. 1, З6) и светодиода (рис. 1, З7); направления потока электроэнергии, электрического сигнала (рис. 1,З7); непрерывности режима в изображении электронагревателя сопротивления (рис. 1, З9). Кроме того, стрелки применяют при построении условных графических обозначений штыря разъемного соединения (рис. 1. З1),

искрового промежутка (рис. 1,З2), эмиттера полупроводниковых приборов (рис. 1,З5), магнитострикционного элемента (рис. 1,З10). На планах прокладки электрических сетей и расположения оборудования стрелки используют для обозначения перехода проводки с одной отметки на другую, например на более высокую или более низкую (рис. 1, З11) и обозначения автоматического выключателя (рис. 1, З12).

При выполнении схем следует иметь в виду не только сочетание различных геометрических образов и их взаимное расположение в одном условном обозначении, но и количество использованных в этом условном обозначении одинаковых геометрических образов. Так, низкое, высокое и сверхвысокое давление в газоразрядных лампах обозначают соответственно одной, двумя или тремя зачерненными точками. В электрических машинах одну. две. три и четыре полуокружности используют для обозначения обмоток вспомогательного полюса, компенсационной, фазы статора машины переменного тока и последовательного возбуждения машины постоянного тока, параллельного и независимого возбуждения машин постоянного тока, а в электроизмерительных приборах две и три полуокружности —для обозначения токовой обмотки и обмотки напряжения при их изображении разнесенным способом.

Примеры условных графических обозначений

Рассмотрим наиболее часто встречающиеся условные графические обозначения различных устройств и их отдельных частей.

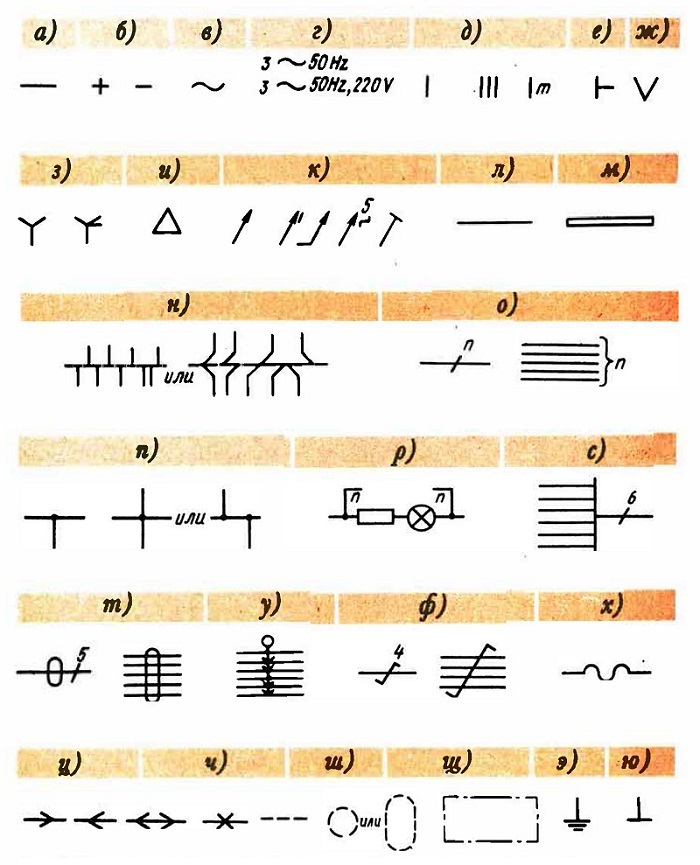

Рис. 2. Условные графические обозначения общего применения (а—ю)

Обозначения общего применения. Обозначениями общего применения являются квалификационные символы: рода тока и напряжения (рис. 2, а—г), вида соединения обмоток в изделиях (рис. 2, д—и), регулирования (рис. 2, к), формы импульса (прямоугольной, остроугольной), вида модуляции (фазовая, частотная, амплитудная). Кроме того, к ним относятся обозначения электрических связей (рис. 2, л-х), указания направления передачи тока,

сигнала, потока энергии (рис. 2, Ц-ч) и прочие (рис. 2, ш—ю).

Символы, показанные на рис. 2, а—в, используются соответственно для обозначения постоянного тока, полярности (положительной и отрицательной) и переменного тока. При обозначении переменного тока допускается указывать число фаз, частоту и напряжение (рис. 2, г). Символы одной, трех и m электрически не соединенных обмоток показаны на рис. 2, д, а символы одной обмотки с выводом от средней точки, двух обмоток, соединенных в открытый треугольник, трех обмоток, соединенных в звезду (без вывода от нулевой точки и с выводом от нее) и в треугольник, — на рис. 2, е—и. Символы (рис. 2, к), указывают на виды регулирования: первый — общее обозначение, остальные — плавное, нелинейное, ступенчатое (например, пять ступеней) и подстроечное. Отсутствие стрелки вверху указывает на саморегулирование.

Линии электрической. связи, провода, кабели, шины и линии групповой связи изображают сплошной линией (рис. 2, л). Если необходимо, допускается линии групповой связи изображать утолщенными линиями, а шины — двойными (рис. 2, м). Графическое слияние линий электрической связи в линию групповой связи показано на рис. 2, н, а группа из п линий, имеющих общее функциональное назначение, в одно- и многолинейном изображении дана на рис. 2, о. Линии с ответвлениями, например с одним и двумя, показаны на рис. 2, п. Линии с разветвлениями на несколько идентичных цепей с одинаковыми элементами (например, п цепей с последовательно соединенными резистором и лампой накаливания) можно изображать упрощенно (рис. 2, р).

На рис. 2, с—х соответственно показаны: переход от многолинейного к однолинейному изображению группы, например из шести линий, кабельная линия в одно- и многолинейном изображении (цифра 5 указывает число жил в кабеле); группа линий электрической связи, четыре из которых выполнены многожильным кабелем; линия электрической связи, выполненная четырьмя скрученными проводами в одно- и многолинейном изображении; линия электрической связи, выполненная гибким проводом.

Направление тока, сигнала или потока энергии в одну сторону (слева направо либо справа налево) показано на рис. 2, ц, а в две стороны (неодновременно и одновременно) — на рис. 2, ч.

Штриховой линией показывают экранирование группы линий электрической связи контуром (рис. 2, ш), группы элементов контуром (рис. 2, щ). Заземление и корпус (машины, аппарата, прибора) обозначают, как показано на рис. 2, э, ю.

Обозначения электрических машин. Установлено три способа построения условных графических обозначений электрических машин: упрощенный однолинейный, упрощенный многолинейный
(форма 1) и развернутый (форма 11).

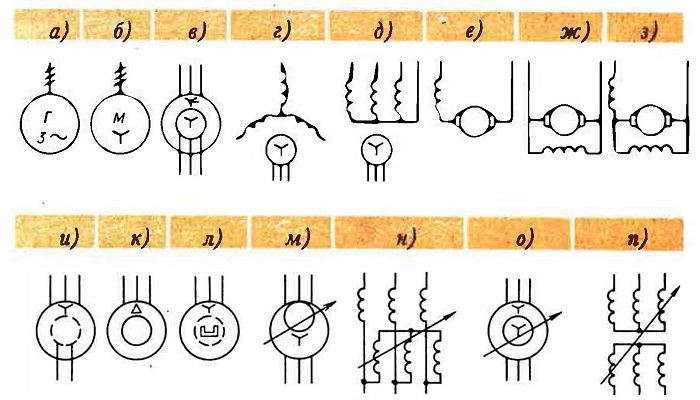

Рис. 3. Условные графические обозначения электрических машин (а—п)

В упрощенных однолинейных обозначениях обмотки статора и ротора изображают окружностями, а их выводы одной линией, но с указанием на ней наклонными штрихами их количества. Общее обозначение электрической машины — это ок-ружность, внутри которой допускается указывать вид машины (генератор Г, двигатель М, возбудитель В, газотурбогенератор ГТ, гидротурбогенератор ГТГ, дизель-генератор ДГ.), род тока, число фаз (рис. 3, а) или вид соединения обмоток (рис. 3, б).

В упрощенных многолинейных обозначениях обмотки статора и ротора изображают в виде двух концентрических окружностей, но показывают все их выводы. Для примера на рис. 3, в дано условное графическое обозначение трехфазного асинхронного электродвигателя с фазным ротором, обмотка которого соединена звездой с обмоткой статора, соединенной звездой с выведенной нейтральной (средней) точкой.

В развернутых обозначениях обмотку статора изображают в виде цепочек полуокружностей, а обмотку ротора — в виде окружности (или наоборот). Взаимное расположение обмоток в виде цепочек полуокружностей показывают с учетом сдвига фаз (например, на 120 эл. град. — рис. 3, г и без него — рис. 3, д). При изображении обмоток электрических машин в виде цепочек полуокружностей принято двумя полуокружностями показывать обмотки добавочных полюсов и компенсационные, тремя — обмотки статора машин переменного тока и последовательного возбуждения машин постоянного тока, четырьмя — обмотки параллельного и независимого возбуждения машин постоянного тока.

Рассмотрим примеры построения условных графических обозначений электрических машин (рис. 3, е—п). Обозначения машин постоянного тока с последовательным, параллельным и смешанным возбуждением показаны на рис. 3, е—з. Окружность с соприкасающимися с ней прямоугольниками означает якорь с коллекторами и щетками.

Упрощенные многолинейные обозначения (форма 1) машин пе-ременного тока показаны на рис. 3, и—л. На этих рисунках соответственно даны: синхронная трехфазная машина с обмоткой возбуждения на явнополюсном роторе и обмоткой статора, соединенной в звезду; асинхронная трехфазная машина с короткозамкнутым ротором и обмоткой статора, соединенной в треугольник; синхронная трехфазная машина с возбуждением от постоянных магнитов и обмоткой статора, соединенной в звезду.

На рис. 3, м, н упрощенным многолинейным (форма 1) и развернутым (форма 11) способами показан трехфазный поворотный автотрансформатор (потенциал-регулятор). Касание двух окружностей, изображающих обмотки статора и ротора, указывает на их электрическое соединение. На рис. 3, о, п упрощенным многолинейным (форма 1) и развернутым (форма 11) способами показан трехфазный поворотный трансформатор (фазорегулятор). Стрелки на рис. 3, м—п указывают на возможность регулирования (напряжения потенциал-регулятором и фазы фазорегулятором).

 Обозначения трансформаторов, автотрансформаторов, магнитных усилителей. Для трансформаторов и автотрансформаторов, как и для электрических машин, установлено три способа построения условных графических обозначений. На рис. 4, а,6 упрощенным однолинейным способом показаны трехфазные двухобмоточные трансформатор и автотрансформатор (в автотрансформаторе обмотка высшего напряжения дана в виде дуги). На рис. 4, в упрощенным многолн-нейным (форма 1) и развернутым (форма 11) способами показан однофазный двухобмоточный трансформатор. В развернутых обозначениях обмотки трансформаторов и автотрансформаторов изображают в виде цепочек полуокружностей.

На рис. 4, г—е упрощенным многолинейным и развернутым способами показаны трехфазные двухобмоточные трансформатор и автотрансформатор, а также трехфазный трехобмоточный трансформатор, снабженный устройством для регулирования напряжения под нагрузкой, на что указывает стрелка в его обозначении.

На рис. 4, ж—и упрощенным и развернутым способами показаны измерительные трансформаторы тока соответственно с одной вторичной обмоткой, с двумя вторичными обмотками на одном сердечнике и быстронасыщающийся, на что указывает зигзаго-образ-ная линия, пересекающая изображение обмоток.

На рис. 4, к показан однофазный трансформатор с подмагничи-вающей обмоткой, на что указывает ее пересечение ферромагнитным сердечником.

Обозначения магнитных усилителей с двумя рабочими и общей управляющей обмоткой, двумя последовательно включенными рабочими обмотками и двумя встречно включенными секциями управляющей обмотки приведены на рис. 4, л, м. Точками показаны начала обмоток.

Обозначение ферромагнитного элемента памяти (запоминающего трансформатора) приведено на рис. 4, н; значок - вверху показывает, что сердечник имеет прямоугольную форму кривой намагничивания.

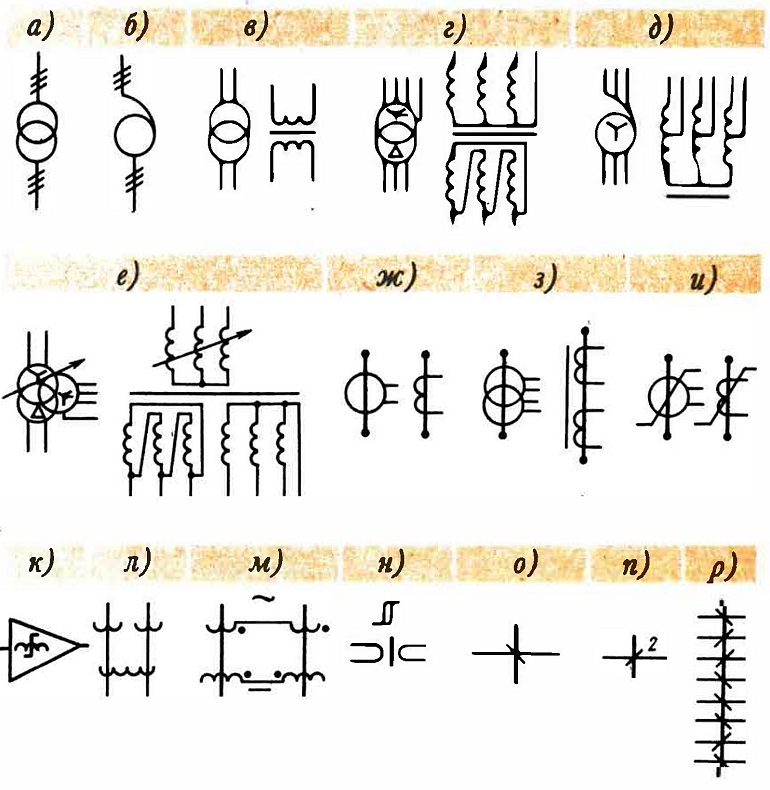

Рис. 4. Условные графические обозначения трансформаторов, автотрансформаторов, магнитных усилителей (а—р)

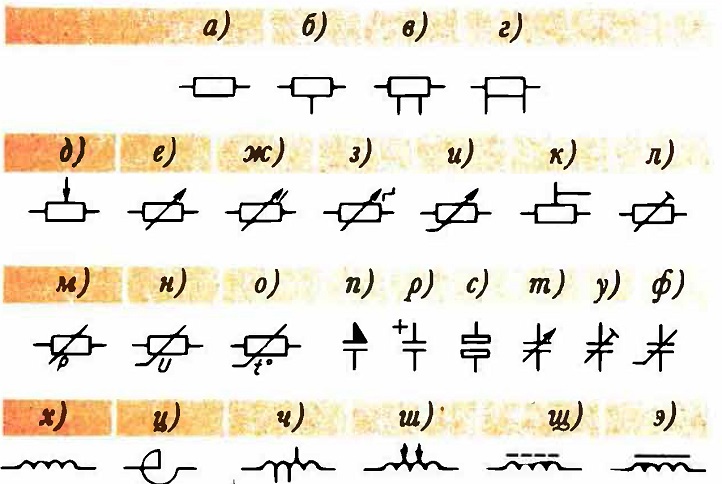

Рис. 5. Условные графические обозначения резисторов, конденсаторов катушек индуктивностей (а—э)

Рис. 6. Уловные графические обозначения электронагревателей, электротермических устройств и установок (а—ц)

При большом числе обмоток на сердечнике, а также большом количестве сердечников допускается на схемах обозначение, показанное на рис. 4, о, где вертикальная линия означает сердечник, горизонтальная — линию электрической связи между обмотками, а наклонная — наличие обмотки на данном сердечнике. Конец наклонной линии под линией электрической связи указывает, что соединение выполнено с началом обмотки. При прохождении положительного импульса тока слева направо и справа налево сердечник соответственно перемагничивается в состояние « l » и «О». Допускается около обозначения обмотки указывать число витков. например 2 (рис. 4, п).

В качестве примера на рис. 4, р приведено обозначение запоминающего трансформатора с восемью обмотками, из которых 2-, 3- и 7-я перемагничивают сердечник в состояние « 1 », а 1-, 4-, 5-, 6- и 8-я — в состояние «О».

 Обозначения резисторов, конденсаторов и катушек индуктивности. Обозначения постоянных резисторов — общее, с одним и двумя дополнительными отводами и измерительного шунта — показаны на рис. 5, а—г. Используя знаки регулирования, образуют обозначения переменных резисторов — общее (рис. 5, д, е), с плавным (рис. 5, ж), ступенчатым (рис. 5, з), нелинейным (рис. 5, и) и подстроечным (рис. 5, к, л) регулированием, с саморегулированием — линейным (например, тензорезисторов — рис. 5, м) и нелинейным (например, варисторов —рис. 5, н, а также терморезисторов — рис. 5, о).

Обозначения конденсаторов — общее поляризованного электролитического, переменной емкости, подстроечного и варикапа — показаны на рис. 5, п—ф. Обозначения катушки индуктивности, реактора, катушек индуктивности с дополнительными (например, тремя) отводами, со скользящими (например, двумя) контактами и магнитодиэлектрическим сердечником, а также дросселя с ферромагнитным сердечником показаны на рис. 5, х—э.

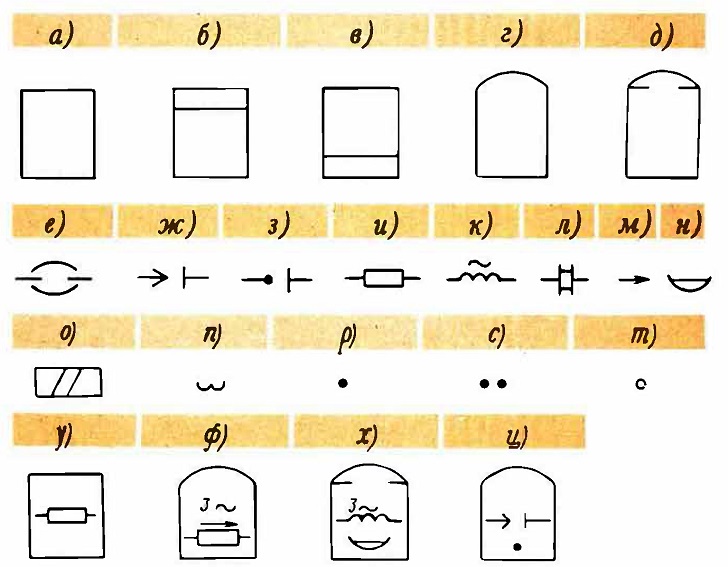

Обозначения электронагревателей, электротермических устройств и установок. Обозначения электронагревателей — общее, прямого и косвенного нагрева, электротермического устройства (электропечи) и установки — показаны на рис. 6,. а—д.

Для характеристики способа нагрева, режима и назначения электронагревателей н электротермических устройств и установок используют специальные знаки. Показанные на рис. 6, е—л знаки соответствуют дуговому, плазменному, электронному, сопротивления, индукционному (током промышленной частоты), в высокочастотном поле конденсатора — диэлектрическому способам нагрева. Стрелка (рис. 6, м) указывает на непрерывный режим, а знак, показанный на рис. 6, н, — признак устройства (установки) для плавки.

Обозначения среды камеры нагрева (твердая, жидкая, искусственная и защитная атмосфера, вакуум) показаны соответственно на рис. 6, о—т, а электронагревателя сопротивления, трехфазной электропечи сопротивления непрерывного режима работы, плавильной установки с индукционным нагревом током промышленной частоты и плазменной электропечи с искусственной атмосферой показаны на рис. 6, у—ц.

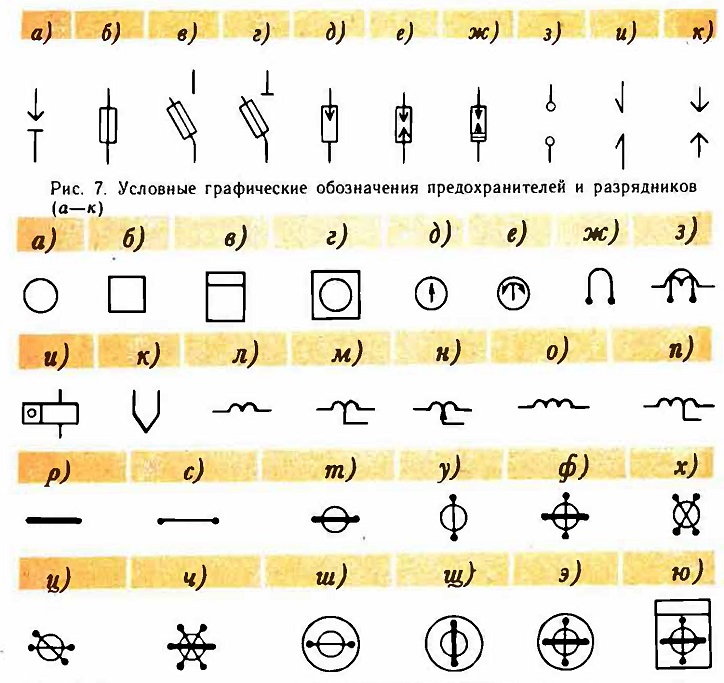

Обозначения устройств защиты электроустановок от сверхтоков и перенапряжений. Пробивной и плавкий предохранители, выключатели-предохранители и разъединители-предохранители обозначают, как показано на рис. 7, а—г. Обозначения разрядников — общее, трубчатого, вентильного, шарового и рогового — показаны на рис. 7, д—и, а защитного искрового промежутка — на рис. 7, к.


Рис. 8. Условные графические обозначения электроизмерительных приборов (а-ю)

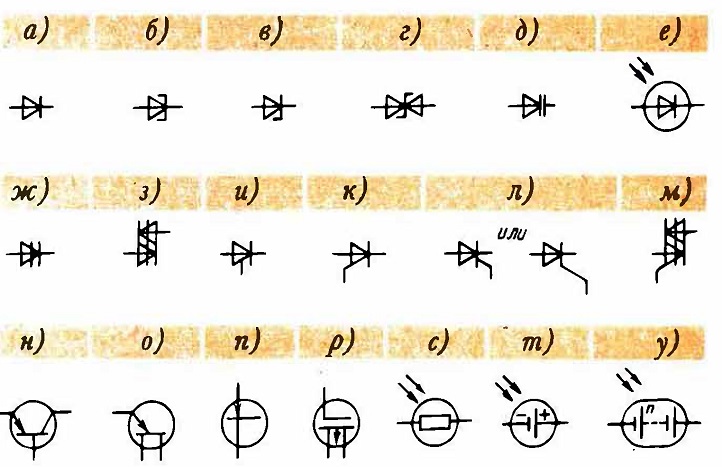

Рис. 9. Условные графические обозначения полупроводниковых приборов (а—у)

Обозначения электроизмерительных приборов. Общие обозначения показывающего, регистрирующего, интегрирующего (например,

электросчетчика) и комбинированного (например, показывающего и регистрирующего) приборов приведены на рис. 8, а—г.

Для указания назначения приборов в их обозначения вписывают буквенное обозначение единицы измерения (или измеряемой величины): А — амперметр (см. рис. 1, в4), mА миллиамперметр,

μА — микроамперметр, V — вольтметр, кV — киловольтметр, W — ваттметр, —омметр, Нz — частотомер, φ или cos φ — фазометр, Wh — электрический счетчик и др.

Допускается, если необходимо, вводить соответствующие графические обозначения, характеризующие отсчетное устройства. Так, стрелка, наклоненная вправо, влево или расположенная вертикально, показывает, что подвижная часть прибора может соответственно отклоняться вправо, влево или в обе стороны от нулевой отметки.

Обозначения гальванометра, синхроноскопа, осциллографических гальванометров тока (напряжения) и мощности, счетчика импульсов и термопары показаны на рис. 8, д — к.

При разнесенном способе выполнения схем обмотки приборов — токовую, токовые секционированную с отводом и переключаемую, а также напряжения без отвода и с отводом — обозначают, как показано на рис. 8, л — п. Если необходимо отразить взаимное расположение токовых обмоток и обмоток напряжения в измерительных механизмах, используют обозначения, приведенные на рис. 8, р, с. Примеры обозначения измерительных механизмов амперметра, вольтметра, ваттметра, магнитоэлектрического лого-метра (например, омметра) и ферродинамического (например, частотомера), а также электродинамического (например, однофазного фазометра) показаны на рис. 8, т — ч, а самих приборов — амперметра, вольтметра, ваттметра и счетчика — на рис. 8,ш — ю. Выводные контакты обмоток в виде точек (рис. 8, р — ю) можно не показывать.

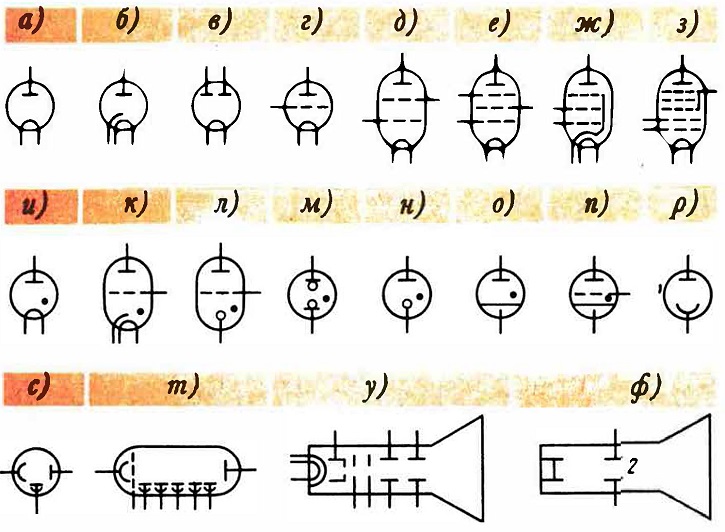

Рис. 10. Уловные графические обозначения электровакуумных приборов (а—ф)

Обозначения полупроводниковых приборов. Обозначения диода общее, туннельного, одно- и двустороннего стабилитронов, варикапа и фотодиода показаны на рис. 9, а — е, а тиристоров — диодного, запираемого в обратном направлении, симметричного и триодных (общее обозначение) — запираемого в обратном направлении, управляемого по аноду, по катоду и симметричного, — на рис. 9, ж — м. Обозначения транзисторов р-n-р-типа, однопереходного с n-базой, а также полевых с каналом n-типа и с изолированным затвором обедненного типа с р-каналом даны на рис. 9, н. — р. Обозначения фоторезистора, солнечного фотоэлемента (знаки по-лярности допускается не указывать) и солнечной фотобатареи с п солнечных элементов приведены на рис. 9, с — у.

Л Обозначения электровакуумных приборов. Обозначения электронных ламп диодов прямого и косвенного накала, двойного диода с общим катодом, триода, тетрода, пентода с выводом от каждой сетки и катодом прямого накала, пентода с внутренним соединением между катодом и антидинатронной сеткой, с катодом косвенного накала, гептода с катодом прямого накала — показаны на рис. 10, а — з.

Ионные приборы — газотрон, тиратроны с термокатодом косвенного накала и с холодным (тиратрон тлеющего разряда), лампы тлеющего разряда (например, неоновая), стабилитрон и ртутные неуправляемый и управляемый вентили — обозначают, как показано на рис. 10, и — п. Обозначение электронного фотоэлемента показано на рис. 10, р, а фотоэлектронных умножителей с одним анодом вторичной эмиссии, а также с пятью анодами и управляющим электродом — на рис. 10, с, т. Двуханодная электроннолучевая трубка с электростатической фокусировкой и электростатическим отклонением луча имеет обозначение, показанное на рис. 10, у; ее упрощенное обозначение приведено на рис. 10, ф.

Обозначение источников света и акустических приборов. Общее обозначение осветительных и сигнальных ламп накаливания приведено на рис. 11, а. Для указания цвета лампы допускаются следую-щие обозначения: С2 — красой; С4 — желтый; С5 — зеленый; Сб — синий; С9 — белый. Обозначение двухнитевой лампы накаливания, в частности, с четырьмя выводами приведено на рис. 11, 6, а газоразрядных осветительных и сигнальных ламп с двумя и четырьмя выводами — на рис. 11, в, г.

На рис. 11, д — з показаны обозначения газоразрядных ламп: безэлектродной, с простыми и комбинированными (анод — холодный катод) электродами, с комбинированными электродами и подогревателем.

Знак X внутри баллона люминесцентной лампы указывает на видимое излучение. Обозначения ламп ультрафиолетового, инфракрасного излучения и с восстановительным иодным циклом дополняются соответственно буквами UV, IR или I. Одна зачерненная точка внутри баллона указывает на низкое давление, а две и три — соответственно высокое и сверхвысокое.

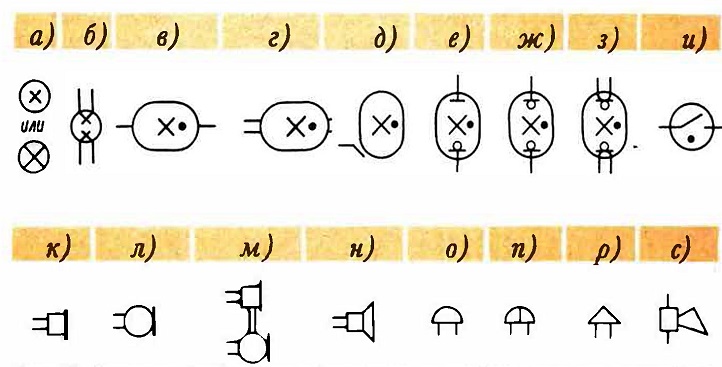

Рис. 11. Условные графические обозначения источников света и акустических приборов (а-с)

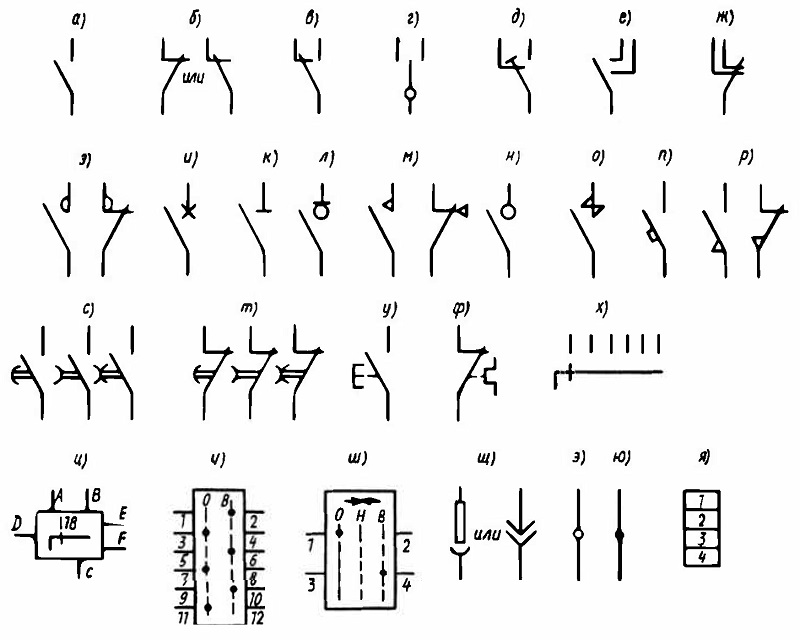

Рис. 12. Условные графические обозначения коммутационных устройств и контактных соединений (а—я)

На рис. 11, и приведено обозначение пускателя люминесцентных ламп.
Обозначения акустических приборов — телефона, микрофона, микротелефона, громкоговорителя (репродуктора), электрического звонка (общее), гонга, сирены и гудка — даны на рис. 11, к — с.

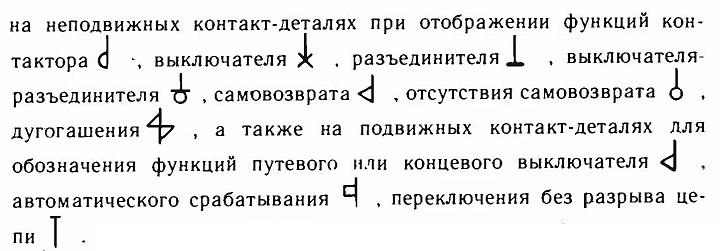

Обозначения коммутационных устройств и контактных соединений. Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное. При изображении контактов показывают их подвижные и неподвижные контакт-детали. Для изображения основных функциональных признаков коммутационных устройств применяют условные графические обозначения контактов: замыкающих (рис. 12, а), размыкающих (рис. 12,б), переключающих (рис. 12,в), переключающих с нейтральным центральным положением подвижной контакт-детали (рис. 12, г). Для пояснения принципа действия коммутационных устройств при необходимости дополнительно изображают квалифицирующие символы

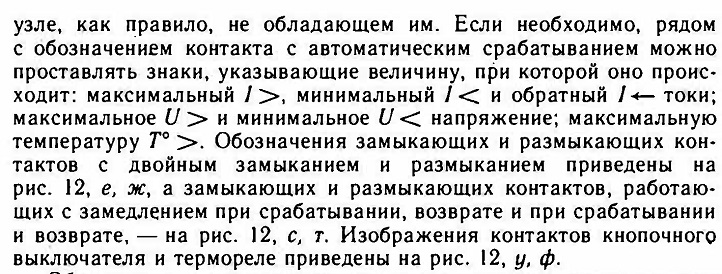

В качестве примеров построения обозначений с этими квалифицирующими символами на рис. 12, д, з — р показаны: переключающий контакт без разрыва цепи; замыкающий и размыкающий контакты контактора; контакты выключателя, разъединителя и выключателя-разъединителя; замыкающий и размыкающий контакты с самовозвратом; замыкающие контакты без самовозврата; дугогасительный и с автоматическим срабатыванием при отключении цепи; замыкающий и размыкающий контакты концевых выключателей.

Самовозврат или отсутствие его следует указывать только в том случае, если необходимо подчеркнуть эту особенность в контактном

Обозначение однополюсного шестипозиционного переключателя приведено на рис. 12, х. Переключатели со сложной коммутацией, например восемнадцатипозиционный роторный переключатель
с шестью зажимами, обозначенными от А до F, на схемах представляют общим обозначением (рис. 12, ц), а если потребуется, приводят диаграмму работы контактов. Встречаются обозначения переключателей, как показано на рис. 12, ч, — двухпозиционного (позиции О и В) на шесть цепей, и рис. 12, ш — трехпозиционного (позиции О, В и Н) на две цепи с самовозвратом в позицию Н (на это указывают стрелки). О работе контактов- можно судить по зачерненным точкам, указывающим, какие контакты замкнуты в позициях О и В. Обозначения электрического соединителя, разборного и неразборного соединений и колодки зажимов приведены на рис. 12, щ — я.

Обозначения воспринимающих частей электромеханических устройств. Общее обозначение катушек электромеханических устройств (реле, пускателей, контакторов), а также катушек с двумя обмотками, с двумя встречными обмотками, с одним отводом и трехфазного тока приведены на рис. 13, а — д.

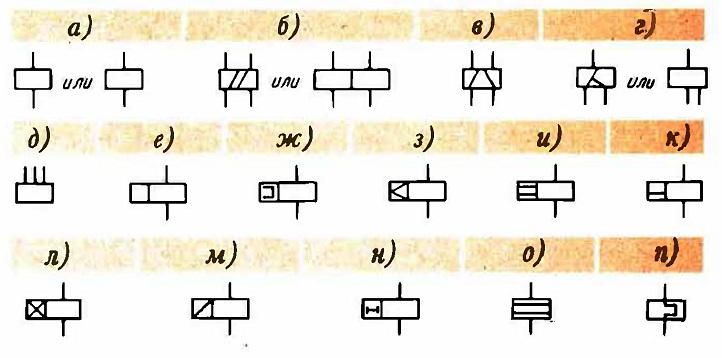

Рис. 13. Условные графические обозначения воспринимающей части электромеханических устройств (а—п)

Дополнительное поле (рис. 13, е) в обозначении катушек электромеханических устройств служит для помещения в нем уточняю-щих данных, например знаков ~, /, U, / >, U <, соответственно указывающих, что это электромагнит переменного тока, обмотка тока, напряжения, максимального тока или минимального напряжения. Эти же знаки допускается помещать в основном поле при отсутствии в нем дополнительной информации,

Катушки поляризованных электромеханических устройств, обозначаемые в дополнительном поле буквой Р, допускается также обозначать, как показано на рис. 13, ж.

Обозначения, приведенные на рис. 13, з — о, относятся к катушкам устройств, имеющих механическую блокировку и работающих с ускорением при срабатывании, срабатывании и отпускании, с замедлением при срабатывании, отпускании, срабатывании и отпускании, а также не чувствительных к переменному току.

Обозначение воспринимающей части электротепловот реле показано на рис. 1З; п.

Обозначение элементов вычислительной техники. В схемах вычислительной техники ее элементы представляют в виде прямоугольника, внутри которого приводятся необходимые сведения. Этот прямоугольник может иметь дополнительные поля: одно левое, одно правое или левое и правое. Графическое обозначение, содержащее три поля; основное 4 и два дополнительных 3, 5, отделенных от основного вертикальными линиями, приведено на рис. 14. Допускается разделение дополнительного поля на зоны, отделяемые горизонтальными линиями.

В первой строчке основного поля 4 помещают сведения о функции элемента, а в последующих строках, если это требуется, — другие сведения, предусмотренные ГОСТ 2.708—81, например полное или сокращенное наименование или тип элемента.

В дополнительных полях даются сведения о функциональном назначении вывода в виде меток. Выводы делятся на входы и выходы, двунаправленные выводы и выводы, не несущие информации. Входы изображают с левой стороны, выходы — с правой, а выводы, не несущие информации и двунаправленные, можно изображать и с левой, и с правой сторон. Допускается другая ориентация условного графического изображения, при которой входы располагаются сверху, а выходы — снизу.

Функции или совокупности функций элемента обозначают прописными буквами латинского алфавита, арабскими цифрами и специальными знаками без пробелов. Примеры обозначений функций элементов и их производных приведены в табл. 1.

Допускается справа к обозначению функции добавлять технические характеристики элемента, например: * R47 — резистор 47 Ом, RAM 16К — оперативная память 16 Кбит.

Сложную функцию элемента можно указывать составным обозначением, образованным из более простых обозначений, например: арифметическое устройство — AU, логическое устройство — LU, арифметическо-логическое устройство — ALU, управление памятью — СОМ. В обозначении сложной функции символы основных функций располагают, как правило, в порядке прохождения сигнала через элемент, например двоичный счетчик с дешифратором на выходе CT2DC.

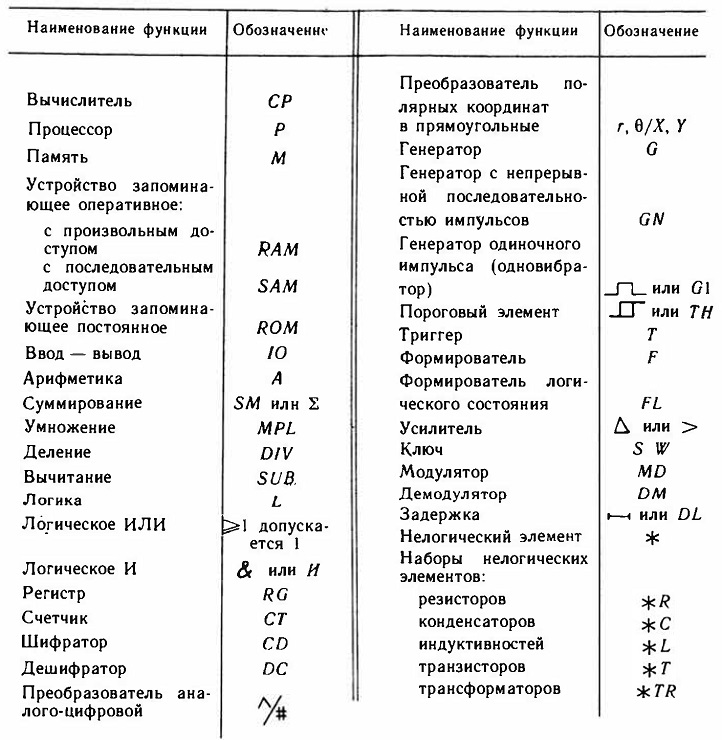

Т а б л и ц а 1. Функции элементов и их производных

Выводы элементов подразделяют на статические и динамические, несущие логическую информацию и не несущие ее. Статические и динамические выводы могут быть прямые и инверсные. Эти свойства выводов обозначают указателями, которые предпочтительнее проставлять на линии кон-тура условного графического обозначения (рис. 15, а — д), где отражены входы: статические прямой (рис. 15, а) и инверсный (рис. 15, б), динамические прямой (рис. 15, в) и инверсный (рис. 15, г), не несущий логической информации (рис. 15, д). Для выходов применяют те же указатели, проставленные справа на линии контура условного графического обозначения.

Для указания воздействия группы сигналов допускается про-ставлять указатели на линии, разделяющей основное и дополнительное поля. Указатель нелогических выводов не проставляют на выводах условного графического обозначения элемента. если он проставлен перед символом функции.

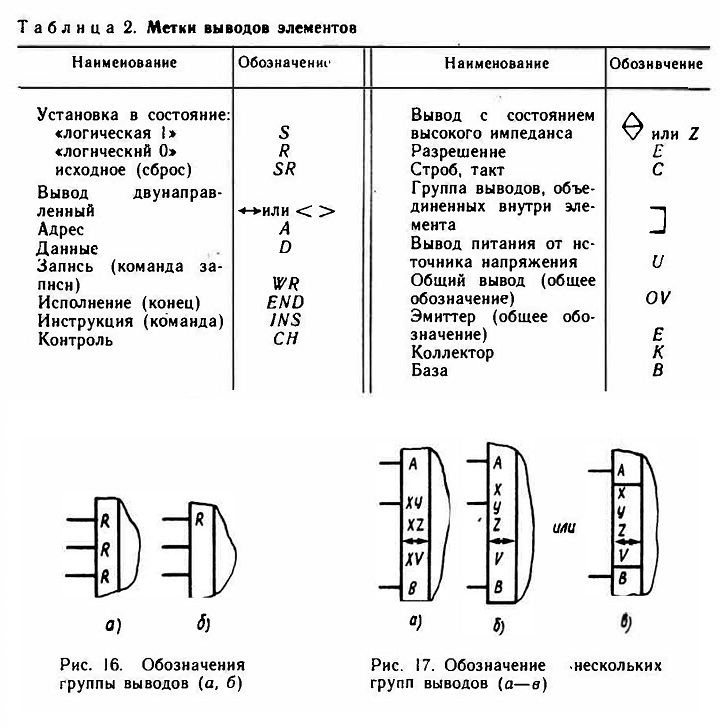

Метки выводов образуют из прописных букв латинского алфавита, арабских цифр и специальных знаков в одной строке без пробелов. Количество знаков в метке не ограничивается. Примеры обозначений меток выводов элементов приведены в табл. 2.

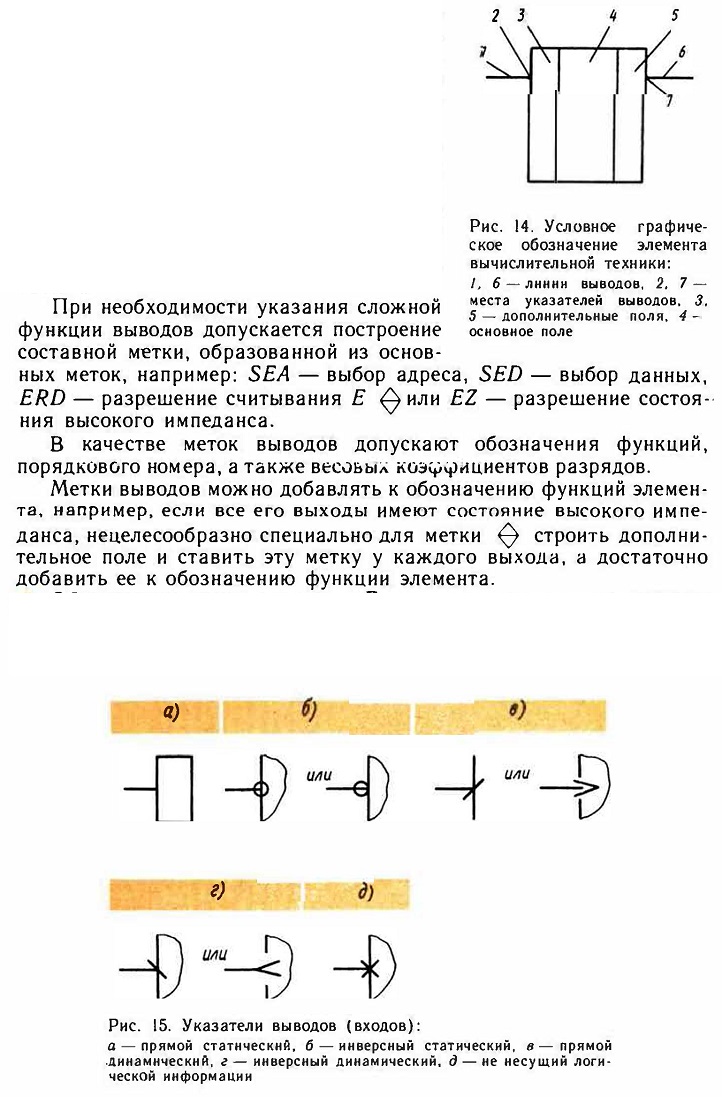

Обозначение групп выводов. Логически равнозначные выводы (рис. 16, а), взаимозаменяемые без изменения функции элемента, могут графически объединяться в группу, которой присваивают метку, условно обозначающую взаимосвязь между выводами внутри группы и (или) функциональное назначение всей группы. Данную метку проставляют на уровне первого вывода (рис. 16, б).

Если в нескольких последовательно расположенных метках имеется часть, отражающая одинаковую функцию, например обозначенная Х в метках ХУ, XZ и XV (рис. 17, а), то ее можно вынести в групповую метку и расположить над группой меток, к которой она относится (рис. 17, б). Метки внутри группы записывают без интервала между строками, а группы меток И (ИЛИ) выводов разделяют интервалами (рис. 17, б) или зонами (рис. 17, в). Групповая метка распространяется на все метки группы и, будучи добавлена к любой из них слева, обозначает полную метку вывода. т Сокращенное обозначение групп условных графических обозначений. Для уменьшения объема документации и улучшения ее наглядности допускается сокращенное обозначение групп условных графических обозначений. В группе элементов, изображенных совмещено и содержащих частично или полностью одинаковую информацию (рис. 18, а), последнюю можно помещать в первом элементе условного графического обозначения, отделяя элементы друг от друга .штриховыми линиями (рис. 18, б).

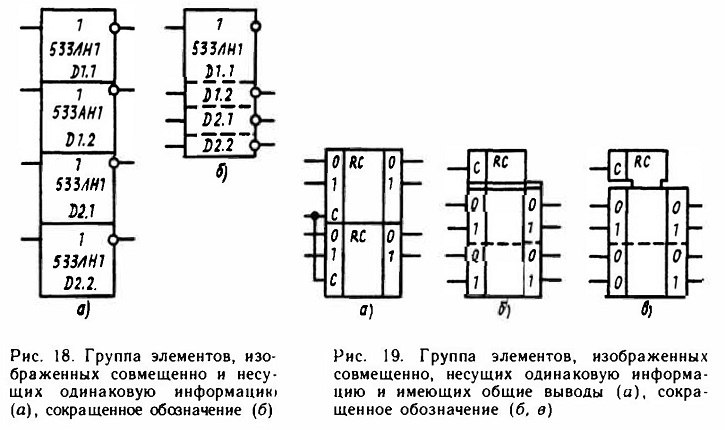

Условное графическое обозначение группы элементов, изображенных совмещенно и имеющих частично или полностью одинаковую информацию, а также и общие выводы (рис. 19, а), можно изображать, выделяя общий блок и располагая его над группой совмещенно изображенных элементов и отделяя двойной линией (рис. 19, б) или применяя для его изображения специальное обозначение (рис. 19, в).

В схемах с повторяющимися однотипными элементами допускается пакетный метод сжатия информации, т. е. пакетное изображение элементов и их связей. Пакет элементов — это условное графическое изображение группы однотипных элементов. Пакет выводов — это группа выводов, изображенных одной линией. На рис. 20 показано изображение четырех элементов функции 2И — НЕ (рис. 20, а) в виде пакета элементов (рис. 20, б).

В качестве примеров рассмотрим условные графические обозначения логических элементов и триггеров, являющихся простейшими элементами средств вычислительной техники. Логическими элементами называют устройства для обработки цифровых сигналов.

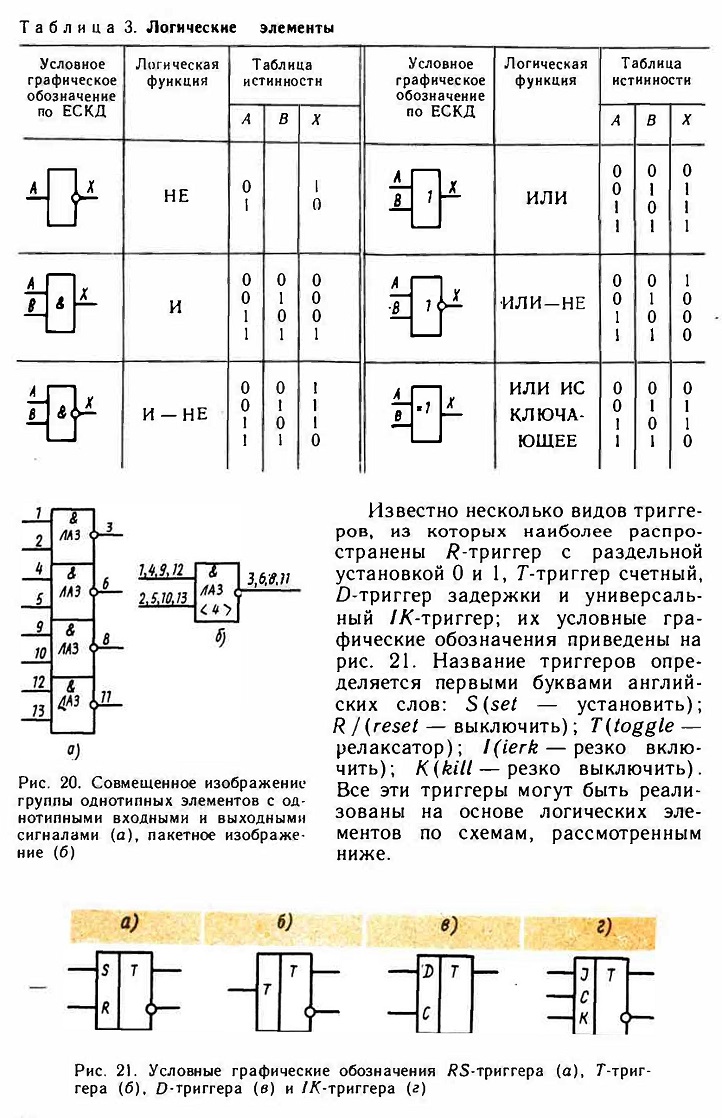

В табл. 3 приведены условные графические обозначения шести основных логических элементов и таблицы их истинности, характеризующие выполняемые ими функции. В таблице истинности О означает низкий уровень напряжения, а 1 — высокий. Буквами А и В обозначены входы, а Х — выход. Логический элемент И характеризуется тем, что только при одной комбинации сигналов 1 на входе А и 1 на входе В на выходе Х появится сигнал 1. Элемент НЕ обеспечивает инверсию, т. е. при сигнале 1 на входе А на выходе Х будет сигнал О и, наоборот, при сигнале О на входе А на выходе Х образуется сигнал 1. Пользуясь таблицами истинности, нетрудно установить прохождение сигналов и через оставшиеся четыре логических элемента.

Триггер — устройство, обладающее двумя устойчивыми состояниями, что позволяет использовать его для запоминания информации.

РАЗМЕРЫ УСЛОВНЫХ ГРАФИЧЕСКИХ ОБОЗНАЧЕНИЙ ЭЛЕКТРИЧЕСКИХ СХЕМ

Для сокращения объема документации условные графические обозначения должны быть достаточно компактными, однако минимальные размеры ограничиваются обязательной информацией, помещаемой внутрь контура этих обозначений и необходимостью обеспечения достаточной четкости изображения, чтобы не усложнять чтения схем.

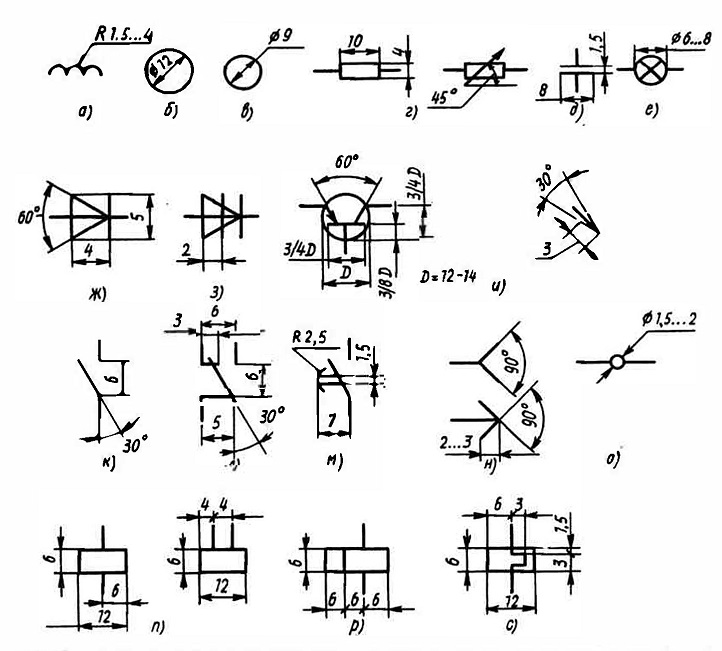

Рис. 22. Размеры условных графических обозначений отдельных элементов (а—с)

Рекомендуемые размеры условных графических обозначений приводятся для различных элементов схем в соответствующих стандартах ЕСКД. Сведения о размерах при изображении обмоток приведены на рис. 22, а, статора и ротора электрических машин — на рис. 22, 6, в, резисторов (постоянного и переменного), конденсаторов (постоянной емкости) и лампы накаливания — на рис. 22, г, д, е, полупроводниковых диода, диодного тиристора, транзистора и его эмиттера — на рис. 22, ж — и, контактов коммутирующего устройства замыкающего, переключающего и замыкающего с замедлителем при срабатывании — на рис. 22, к — м, контакты разъемного и разборного соединения — на рис. 22, н, о, катушки электромеханического устройства с одной обмоткой, с одним дополнительным полем

и воспринимающая часть электротеплового реле — на рис. 22, п — с.

Размеры условных графических обозначений элементов вычислительной техники определяются: по высоте — количеством линий выводов, интервалов, строк информации в основном и дополнительных полях и размером шрифта; по ширине — дополнительными полями, количеством знаков в одной строке, размером шрифта. При этом, приняв за единицу измерения величину С не менее 5 мм (при выполнении схем вручную), устанавливают следующие размеры: расстояние между выводами не менее и кратным С; интервал между группами выводов не менее 2С и кратным С; ширину дополнительного поля не менее 5 мм; расстояние между горизонтальной стороной условного графического обозначения, границей зоны и линией вывода не менее и кратным С/2^размер указателя — не более 3 мм.

Все геометрические элементы условных графических обозначений выполняют линиями той же толщины, что и линии электрической связи.

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Какие геометрические образы используют для построения условных графических обозначений?

2. Что означает точка при изображении линий электрической связи, обмотки магнитного усилителя и в баллоне газоразрядной лампы?

3. Для обозначения каких устройств используют две концентрические, пересекающиеся и соприкасающиеся окружности?

4. Как строятся условные графические обозначения резистора, предохранителя, полупроводниковых диода и транзистора?

5. Как изображают условное графическое обозначение элемента вычислительной техники и что подразумевается под этим элементом?

6. Что обозначают стрелки в условном графическом обозначении резистора и конденсатора, фоторезистора н электронагревателя?

7. Чем определяются требования к размерам условных графических обозначений?
