СХЕМЫ ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ ПОДСТАНЦИЙ 35-750 КВ (2007 год) - часть 7

3.7 Схемы распределительных устройств 10(6) кВ

№	Наименование схемы	Номер схемы
1	Одна, секционированная выключателями, система шин Две, секционированные выключателями,	10(6)-1
2	системы шин (с подключением сдвоенных реакторов к каждой секции шин)	10(6)-2
3	Четыре одиночные, секционированные выключателями, системы шин	10(6)-3

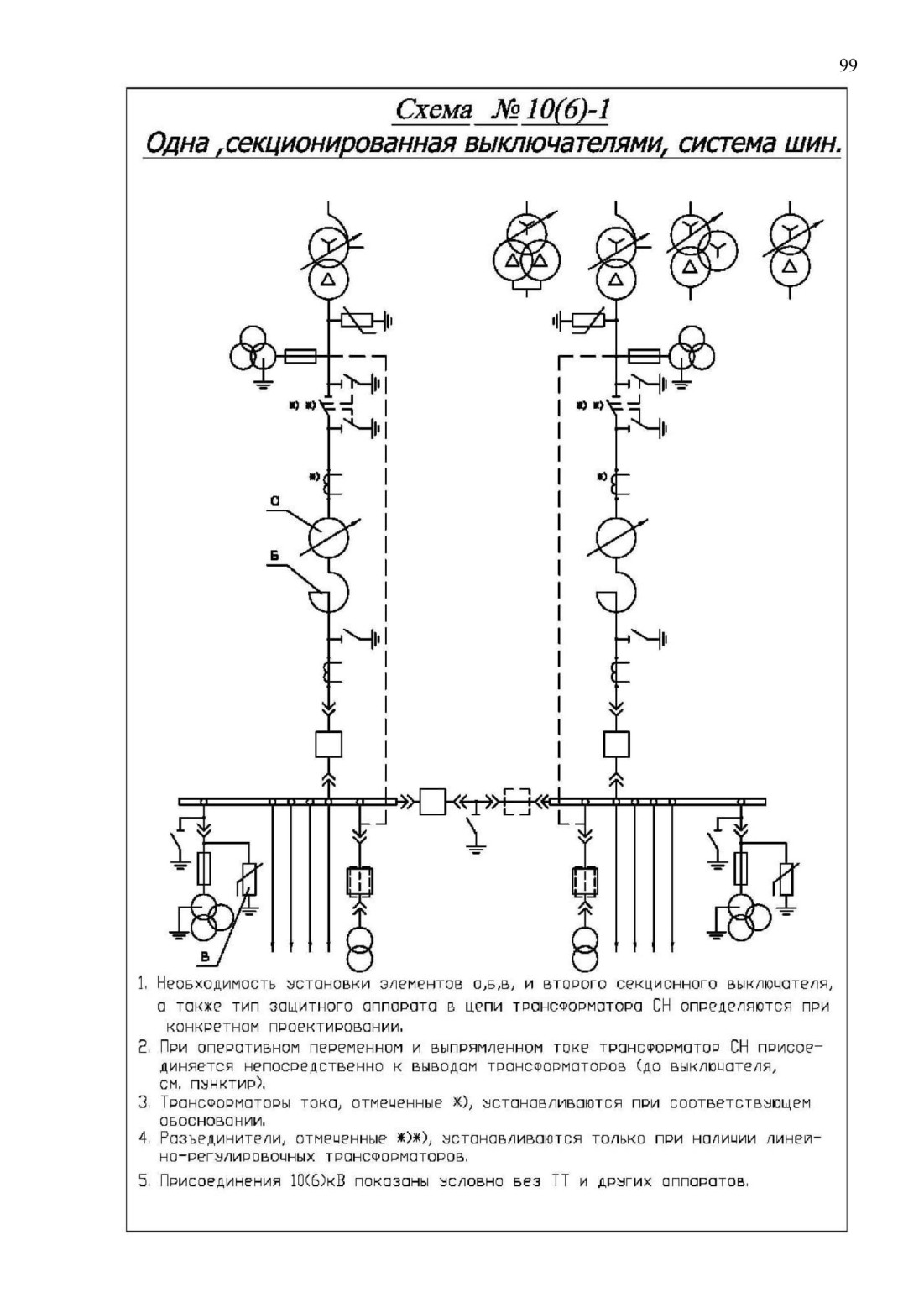

Схема №10(6)-1 Одна, секционированная выключателями, система шин.

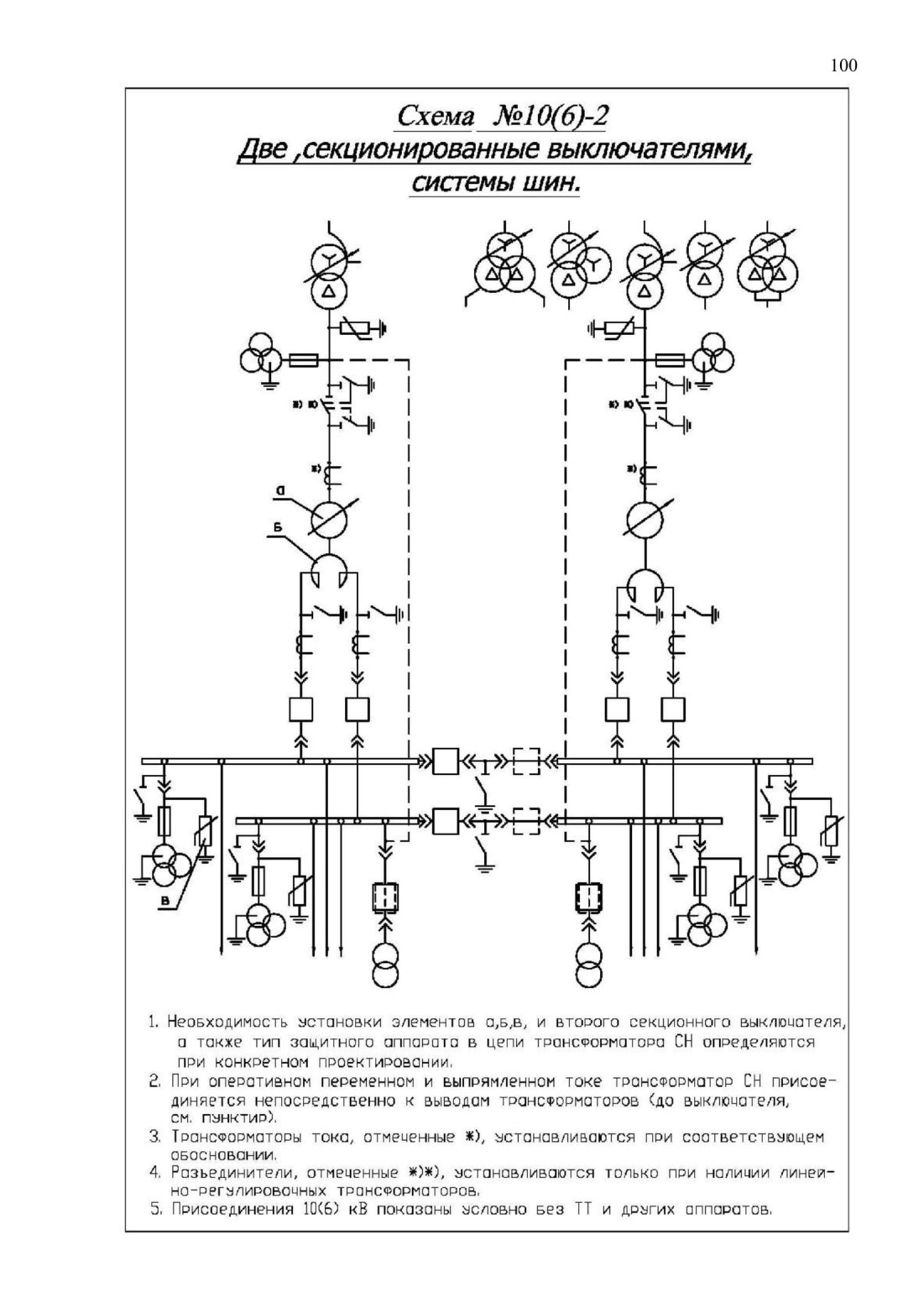

Схема №10(6)-2 Две, секционированные выключателями, системы шин.

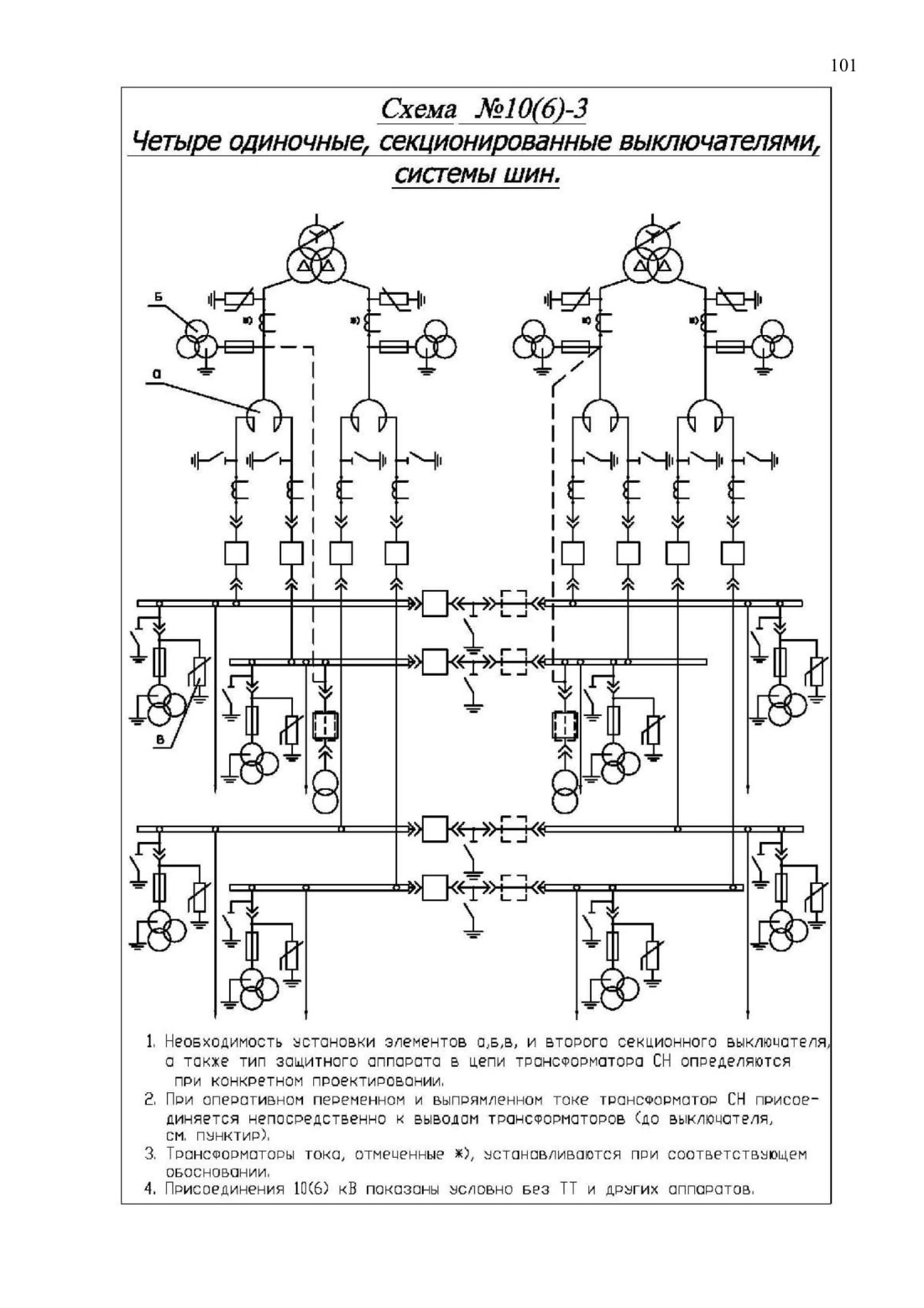

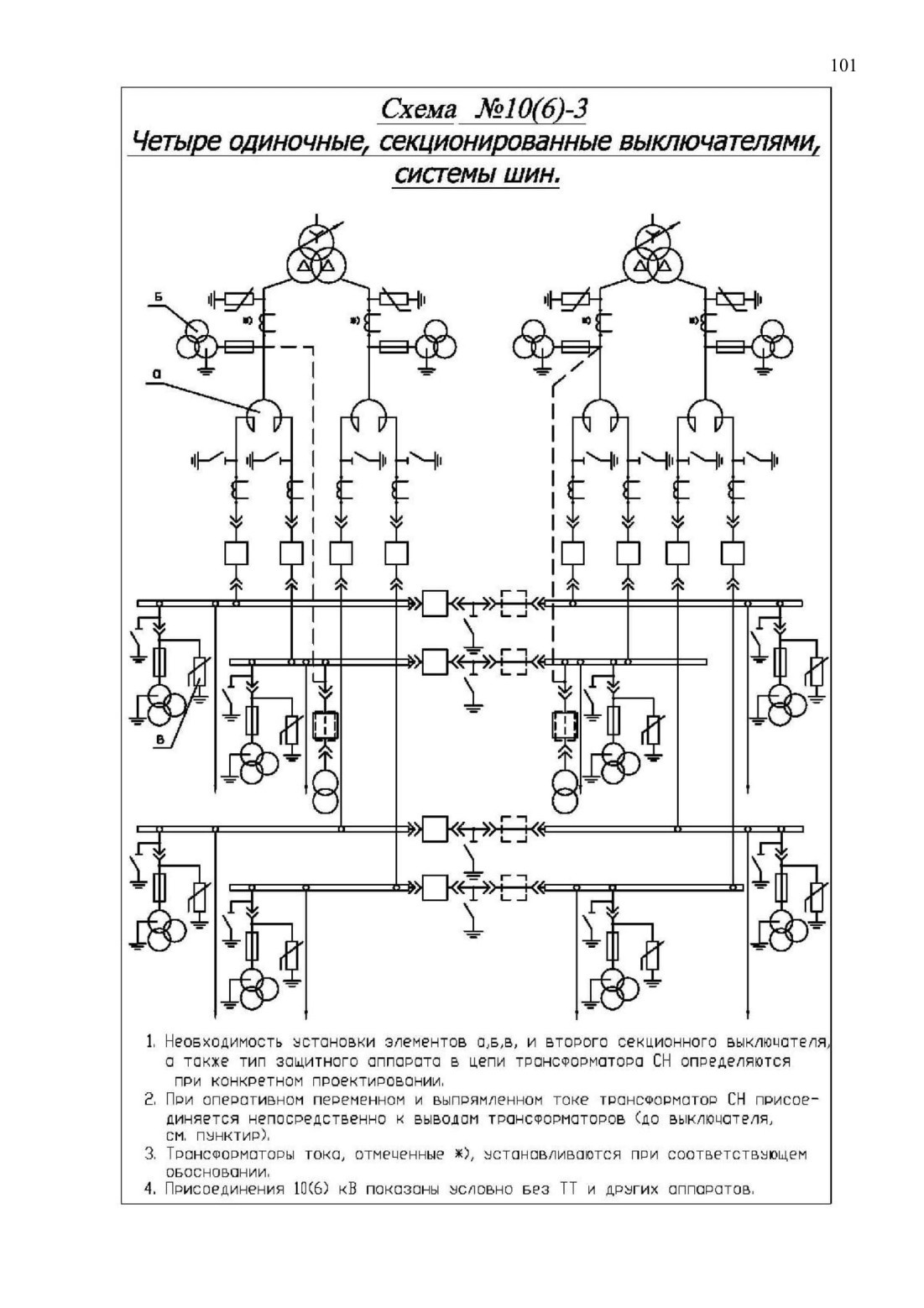

Схема №10(6)-3 Четыре одиночные; секционированные выключателями; системы шин.

3.8 Схемы РУ 20 кВ

№	Наименование схемы	Номер
		схемы
1	Блок (Линия-трансформатор) с выключателем	20-ЗН
2	Одна секционированная выключателем система шин	20-9

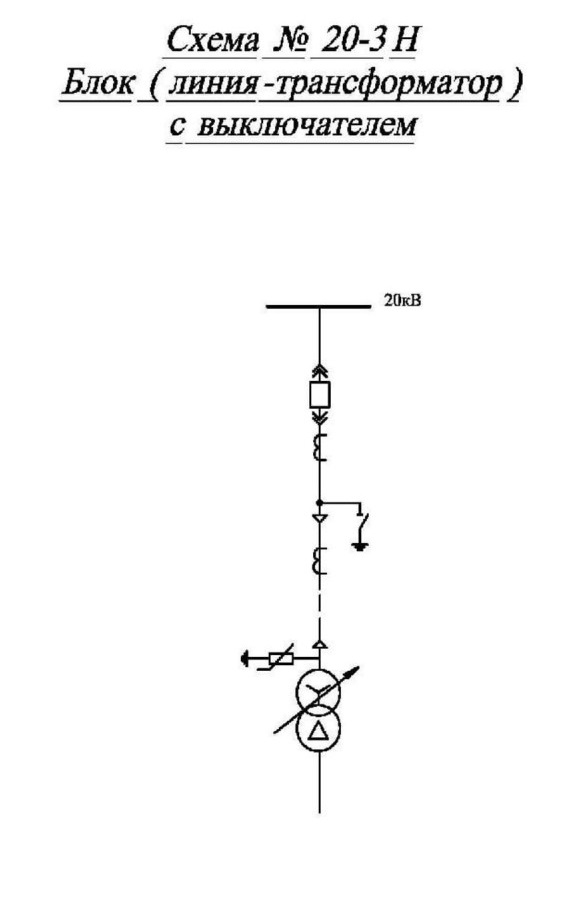

Схема № 20-3 Н Блок (линия-трансформатор ) с выключателем

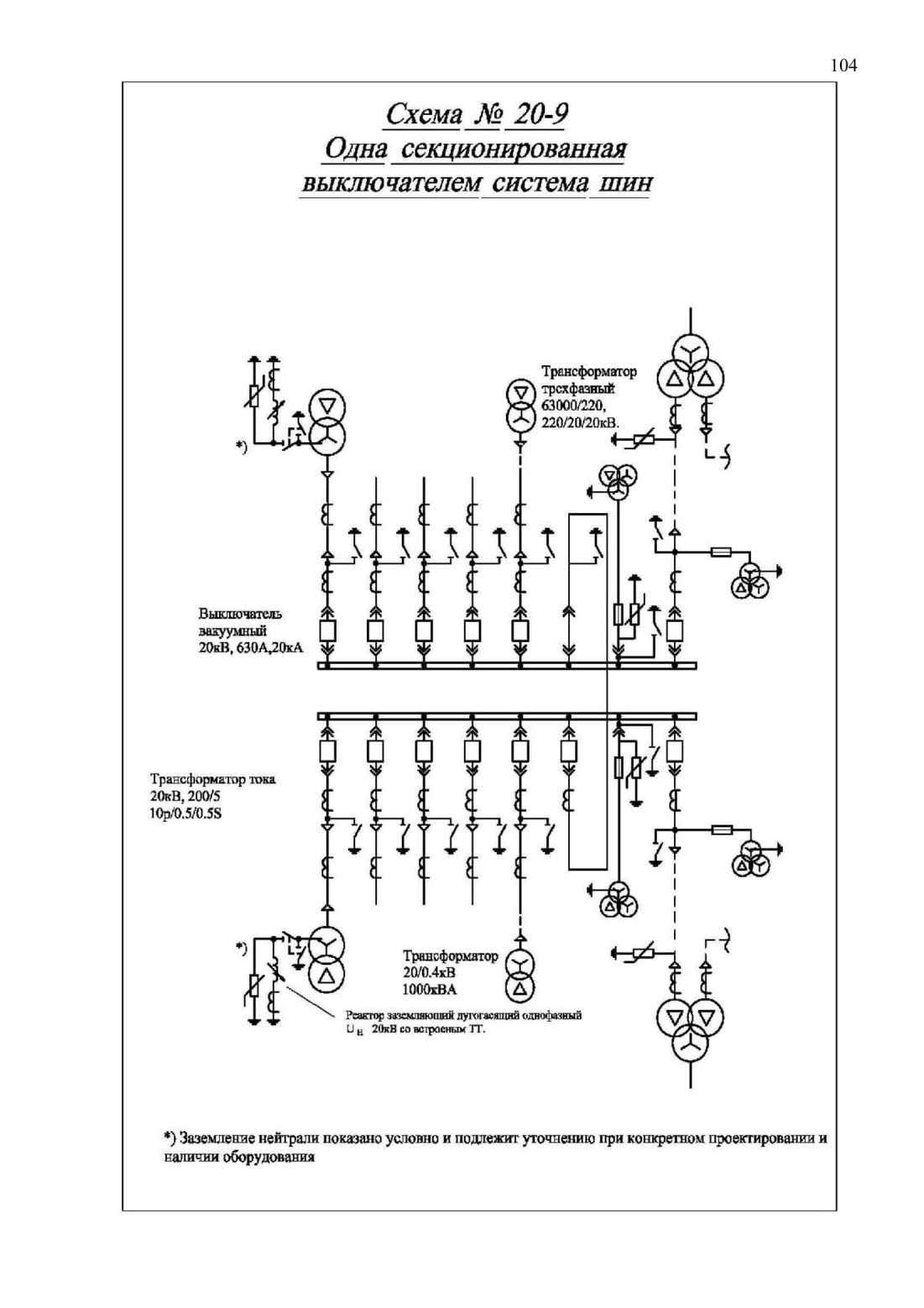

Схема № 20-9 Одна секционированная выключателем система шин

3.9 Схемы подключения компенсирующих устройств

№	Наименование схемы	Номер рисунка
1	Схема ШКБ-10(6) кВ регулируемой	1
2	Схема ШКБ-35 кВ регулируемой	2
3	Схема подключения комплектной конденсаторной установки 10(6), 35 кВ для автоматического регулирования (компенсации) реактивной мощности в сети	3
4	Схема установки двухступенчатой конденсаторной батареи 11 ОкВ общей мощностью 100 мВар (ПС «Слобода», Западные электрические сети ОАО МоЭСК, ОДП).	4
5	Схема подключения синхронных компенсаторов и асинхронизированных компенсаторов (АСК)	5
6	Схема подключения ШР и УШР	6
7	Схема подключения статического тиристорного компенсатора (СТК)	7

Примечания:

1. Необходимость установки токоограничивающего реактора определяется при конкретном проектировании.

2. Аппаратура вводных ячеек выбирается с учетом конструкции РУ 6 (10) кВ.

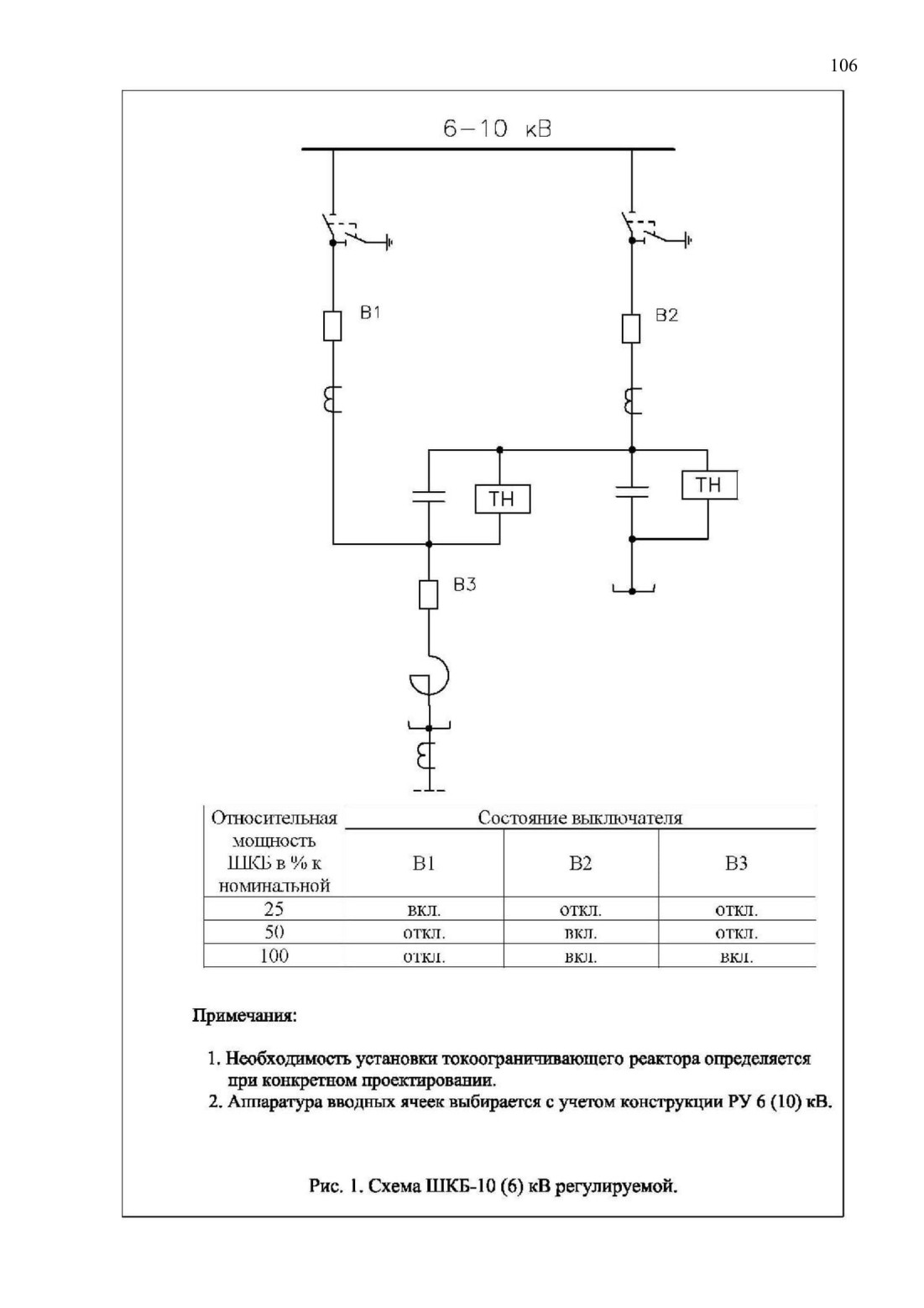

Рис. I. Схема ШКБ-10 (6) кВ регулируемой

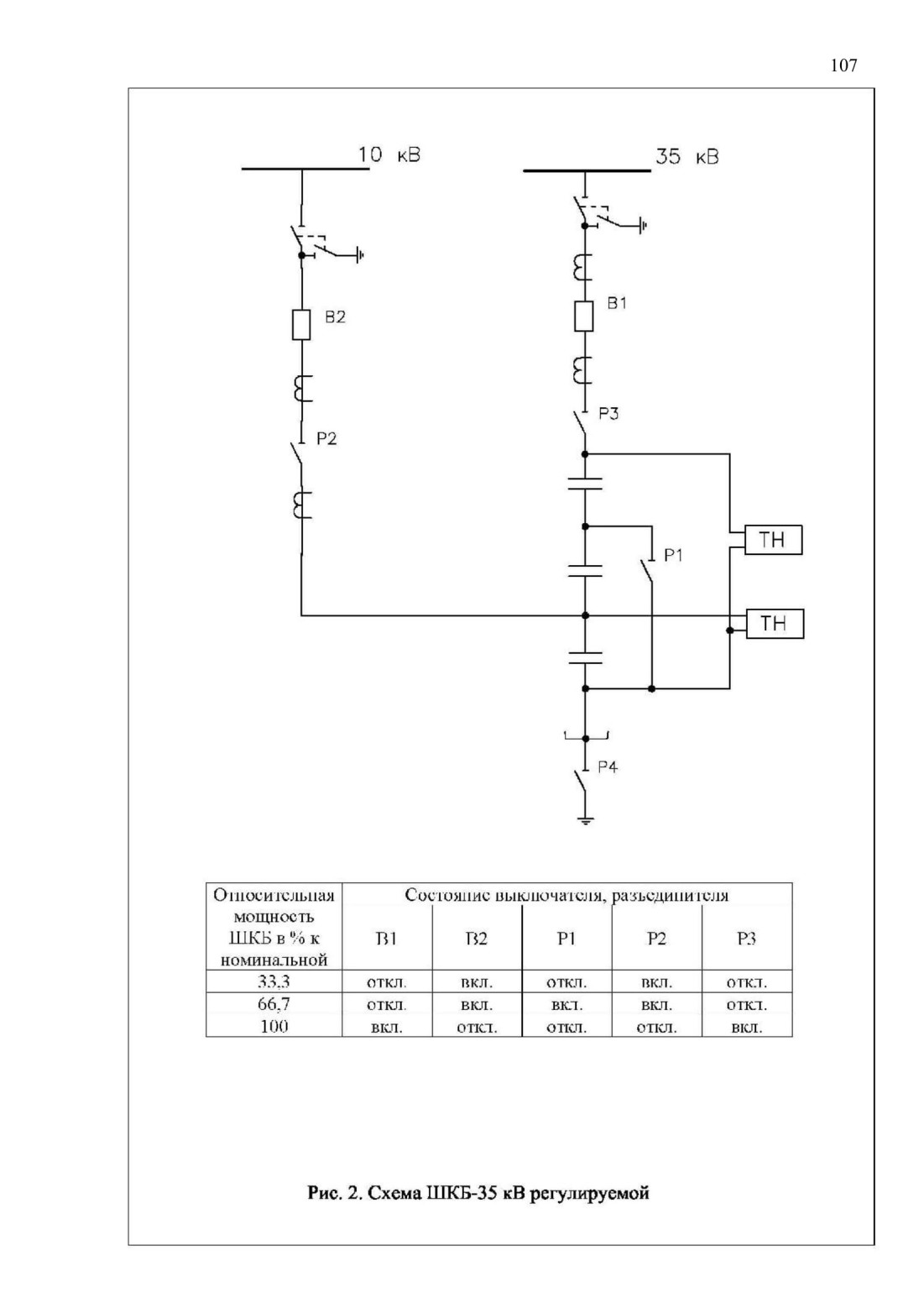

Рис. 2. Схема ШКБ-35 кВ регулируемой

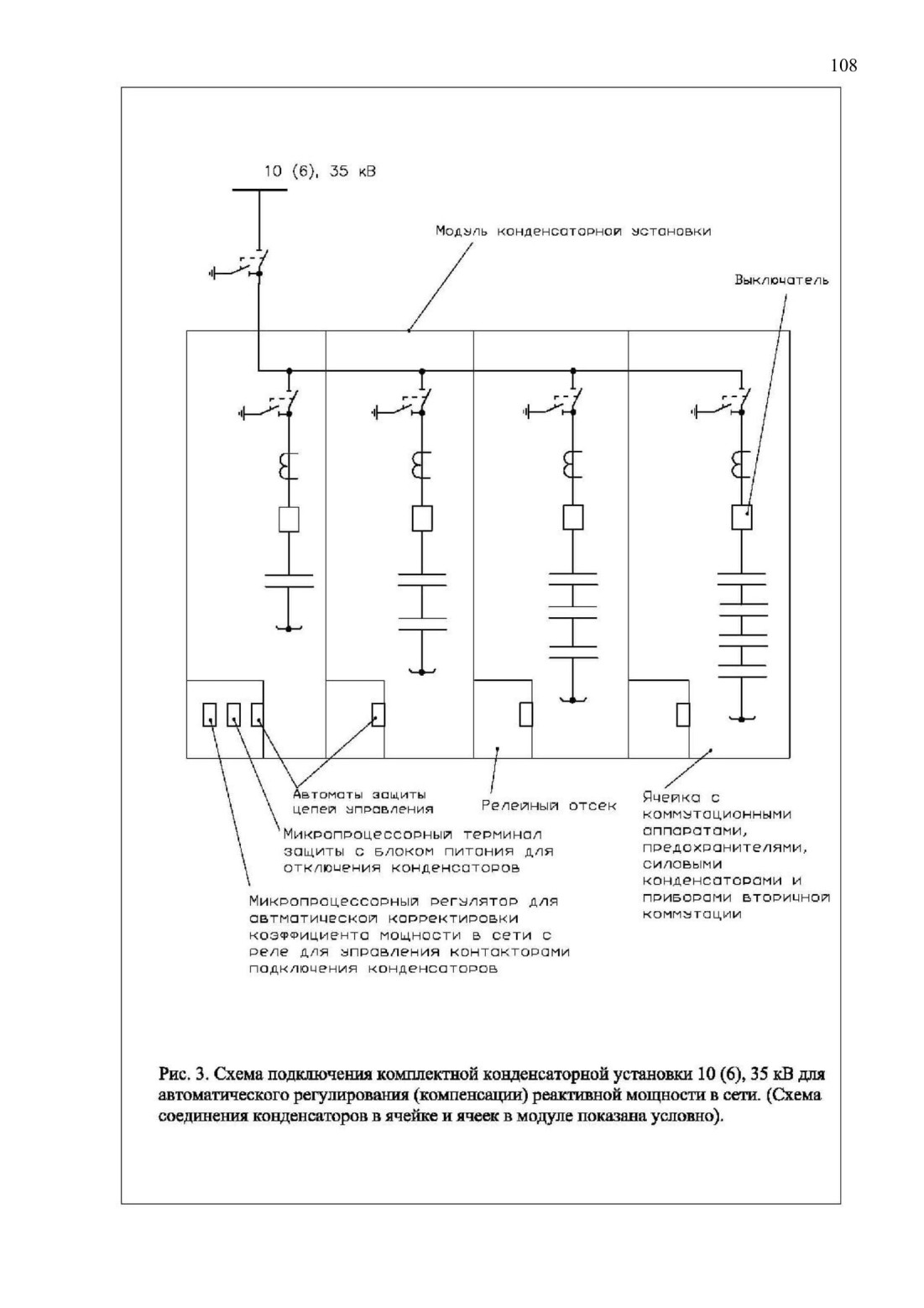

Рис. 3. Схема подключения комплектной конденсаторной установки 10 (6), 35 кВ для автоматического регулирования (компенсации) реактивной мощности в сети. (Схема соединения конденсаторов в ячейке и ячеек в модуле показана условно).

Примечания.
1. Для пуска СК допускается Вместо реактора применять ПУ.
2. ПУ должно иметь цепи резервного питания (на схеме не показаны).
3. Для АСК рекомендуется применять основное и резервное ПУ и СВ.

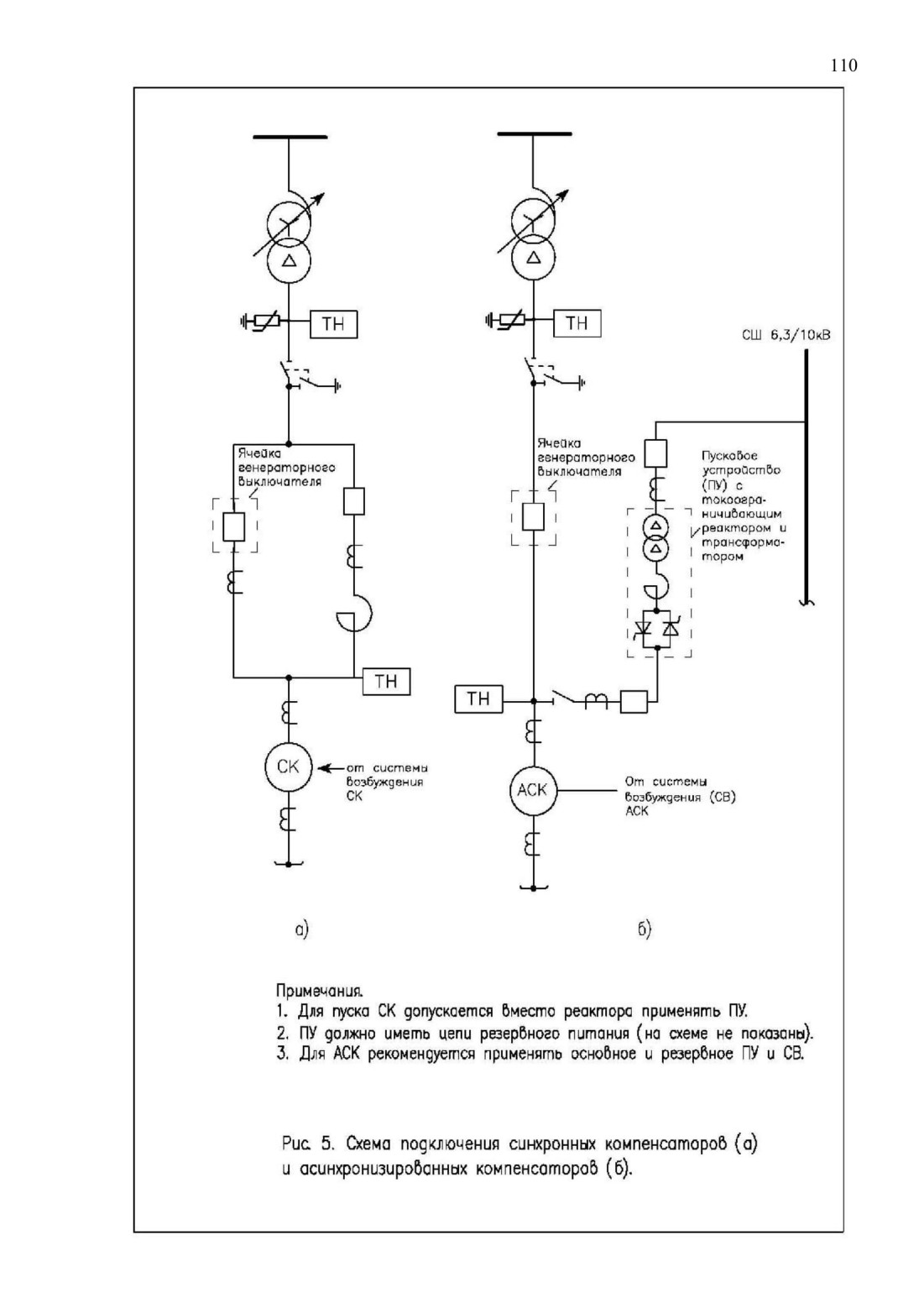

Рис. 5. Схема подключения синхронных компенсаторов (а) и асинхронизированных компенсаторов (б).

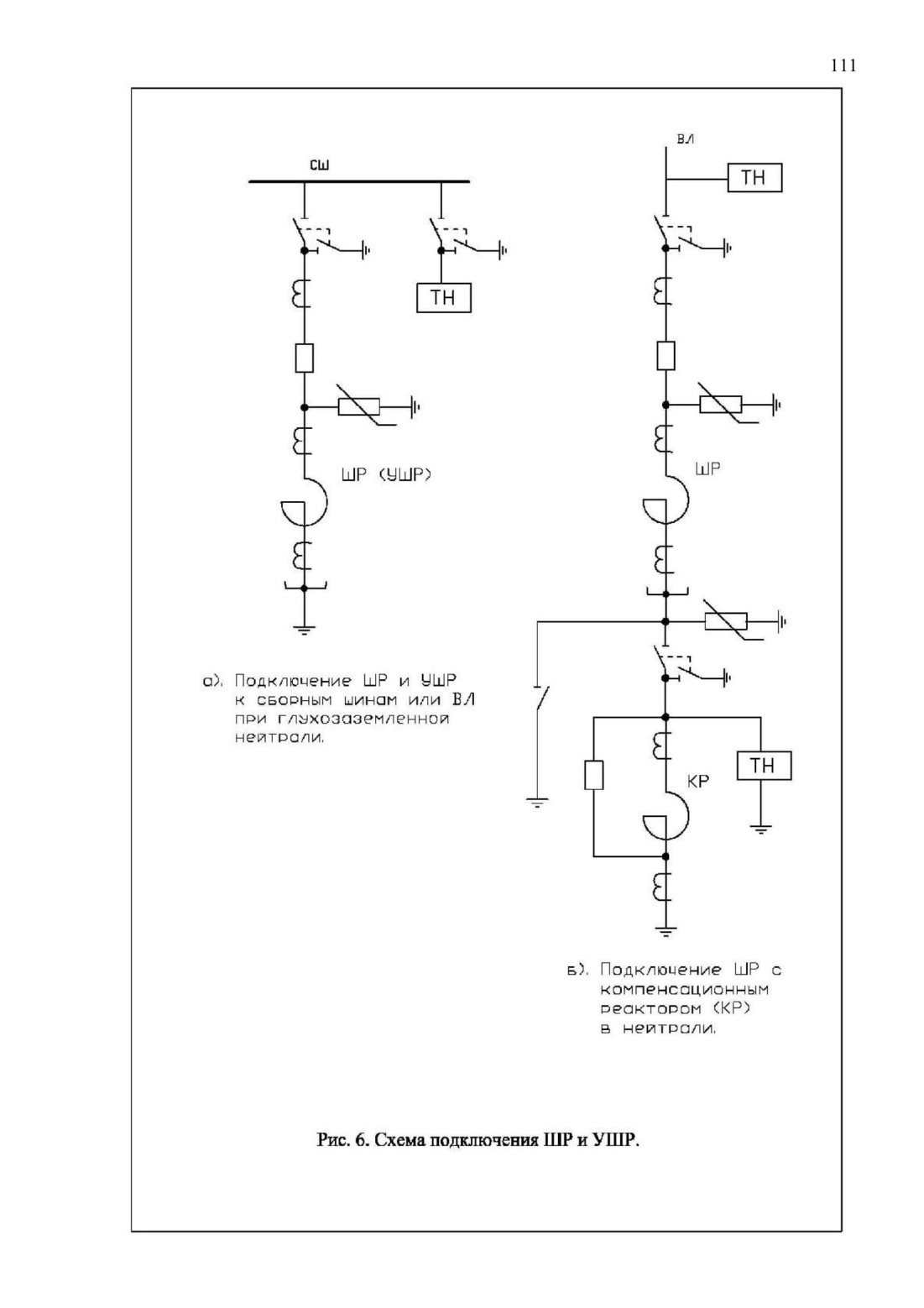

Рис. 6. Схема подключения ШР и УШР.

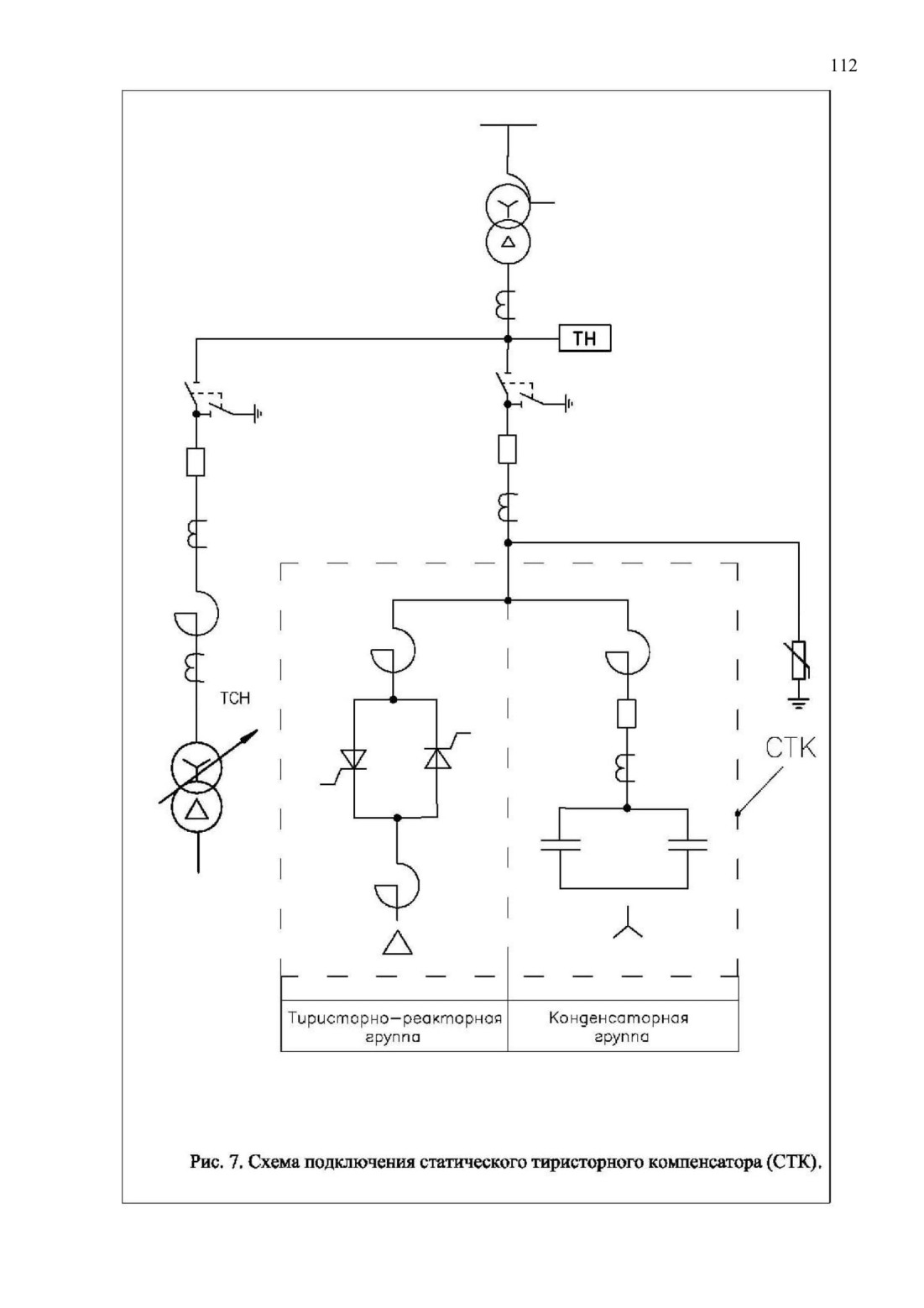

Рис. 7. Схема подключения статического тиристорного компенсатора (СТК).

Приложение1

Перечень сокращенных обозначений и терминов.

ОРУ - открытое распределительное устройство - электрическое

распределительное устройство, оборудование которого расположено на открытом воздухе.

ЗРУ - закрытое распределительное устройство - распределительное

устройство оборудование, которого расположено в помещении.

КРУ - комплектное распределительное устройство — электрическое

распределительное устройство, состоящее из шкафов или блоков со встроенным в них оборудованием, устройствами управления, контроля, защиты, автоматики и сигнализации, поставляемое в собранном или подготовленном для сборки виде.

Примечание. Комплектное распределительное устройство может выполняться:

КРУН - комплектное распределительное устройство для наружной установки;

КРУЭ - комплектное распределительное устройство с элегазовой изоляцией.

КТП - комплектная трансформаторная подстанция - подстанция, состоящая из шкафов или блоков со встроенным в них трансформатором и другим оборудованием распределительного устройства, поставляемая в собранном виде или подготовленном для сборки виде.

СШ - система (сборных) шин - комплект элементов, связывающих между собой все присоединения электрического распределительного устройства (подразумевается рабочая система сборных шин), т.е. система сборных шин, к которой в нормальном режиме подключены все присоединения электрического распределительного устройства.

ОСШ - обходная система сборных шин - система сборных шин,

предназначенная для переключения на нее присоединений на время ремонта их коммутационного или другого оборудования.

ССШ - секция (системы сборных) шин - часть системы сборных шин, отделенная от другой ее части коммутационным аппаратом. Секционированная система (сборных) шин - система сборных шин, состоящая из нескольких секций.

BJI - воздушная линия электропередачи - линия электропередачи, провода

которой поддерживаются над землей с помощью опор, изоляторов.

KJI - кабельная линия электропередачи - линия электропередачи,

выполненная одним или несколькими кабелями, уложенными

непосредственно в землю, кабельные каналы, трубы, на кабельные конструкции.

ТН - трансформатор напряжения.

ТТ - трансформатор тока.

ОПН - ограничитель перенапряжения.

КБ - конденсаторная батарея.

СК - синхронный компенсатор.

ШР - шунтирующий реактор.

УШР - управляемый шунтирующий реактор.

АСК - асинхронизированный синхронный компенсатор.

ПА - противоаварийная автоматика.

ВН,СН,НН - соответственно высшее, среднее и низшее напряжение.

АИИС КУЭ - автоматизированная измерительно - информационная система коммерческого учета электроэнергии.

ШКБ - шунтовая конденсаторная батарея.

СТК - статистический тиристорный компенсатор.

РЗА - релейная защита и автоматика.

РУ - распределительное устройство.

ТСН - трансформатор собственных нужд.

КР - компенсирующий реактор.

Подстанция тупиковая - ПС питаемая по одной или двум тупиковым линиям. Подстанция ответвительная - ПС питаемая от ответвления от одной или двух проходящих линий.
