Руководство по энергетической статистике (МАЭ) - часть 3

Неэнергетическое применение топлива

Множество видов топлива может быть применено для неэнергетических целей. Среди них:

■ Сырье для производства нетопливных продуктов (сырьевое применение]. Область применения углеводородной составляющей топлива как сырьевого материала практически полностью ограничена нефтеперерабатывающей и нефтехимической промышленностью.

■ Использование физических свойств: масла и смазки используются в двигателях из-за "скользящих" свойств, битум используется на крышах и дорогах благодаря своим водоотталкивающим и износостойким свойствам.

■ Использование растворяющих свойств. Уайт-спирит и другие промышленные растворители используются как разбавители в производстве красок и при промышленной мойке.

Нефтехимическая промышленность представляет собой наиболее важного потребителя топлива для неэнергетических целей, который перерабатывает ископаемые виды топлива (нефть, природный газ, побочные продукты коксования] и углерод биологического происхождения в синтетические органические продукты.

Паровой крекинг продуктов нефтепереработки или газоконденсатов является основным процессом преобразования в нефтехимической промышленности. Сырьем являются нафта, газойль и сжиженный нефтяной газ (СНГ]. По возможности используются также этан, пропан и бутан, полученные при переработке природного газа.

Паровой крекинг приводит к возникновению множества промежуточных химических веществ (этилен, пропилен, бутадиен, бензол, толуол и ксилол] и побочных продуктов (водород, метан и пиролизный газойль], которые используются как топлива и (или] возвращаются на нефтеперерабатывающие заводы. Объемы, возвращенные на нефтеперерабатывающие заводы, указываются как "возврат".

Твердый углерод, обычно в виде кокса, используется для нескольких неэнергетических процессов в химическом секторе. К ним относятся производство кальцинированной соды, карбидов кремния и углеродных анодов. Последние обычно изготавливаются из высококачественного (прокаленного] нефтяного кокса, в то время как кокс, произведенный в коксовальной печи, и не полностью закоксованный нефтяной кокс (недопал] используются в других процессах.

Потребление электричества

Практически вся потребляемая электроэнергия используется для получения механической энергии, тепла и для работы электронных устройств, что приводит в конечном итоге к рассеиванию электрической энергии в виде тепла. Поэтому потребление электроэнергии не должно отображаться как потребление для неэнергетических целей. На некоторых предприятиях электроэнергию применяют для электролиза, но статистические данные по этому виду потребления на предприятиях обычно не собираются и, как следствие, все потребление электроэнергии должно отображаться как потребление для энергетических нужд.

В каком виде представлены данные об энергии?

Собрать надежную статистику - только половина дела. Вторая половина состоит в том, чтобы распространить эту информацию в ясном и понятном виде.

Формат продуктового баланса .....................................

Наиболее часто используемым видом представления данных об энергетических продуктах является баланс, в котором источники поставок каждого вида топлива и его использование представлены в отдельных колонках. Формат баланса концептуально идентичен простому кассовому счету, в котором сумма всех источников дохода должна равняться общему количеству расходов после того, как учтены изменения в денежных депозитах.

Рис. 1.3. Структура продуктового баланса

Источники поставок (рис. 1.4.)

+ Межпродуктовые передачи = ВНУТРЕННИЕ ПОСТАВК И

статистическое расхождение

ПОЛНОЕ ПОТРЕБЛЕНИЕ =

Поставки на преобразование + Потребление энергетического сектора для собственных нужд + Потери при распределении и другие потери + КОНЕЧНОЕ ПОТРЕБЛЕНИЕ = Неэнергетическое использование + К онечное потребление энергии

Формат баланса отражает энергетические

продукты, при этом предполагается, что они являются однородными в любом месте баланса. Эти требования рассматриваются в Разделе 7 "Что такое поток продуктов?'. Вдобавок, энергетические продукты должны быть выражены, насколько это возможно, в единицах массы или энергии, т.к. единицы объема (кубические метры] зависят от давления и температуры.

Основная структура продуктового баланса показана на Рис. 1.3. Используемые в разных странах и международных организациях форматы балансов отличаются друг от друга и от упрощенного формата, показанного на Рис. 1.3. Приведенная здесь модель демонстрирует основные сходства и различия между балансами организаций. Различия в балансах МЭА и Евростата будут рассмотрены ниже.

Баланс вычисляется по арифметическим правилам, показанным на Рис. 1.3. Данные по Источникам поставок увеличиваются (или уменьшаются) на объем любых Межпродуктовых передач и суммарное значение отображается как Внутренние поставки, отвечающие

потребностям страны. Полное потребление - это сумма потребления в секторе

Преобразования, в Энергетическом секторе для потребностей, не связанных с преобразованием, любые потери между производством энергетических продуктов и их

конечным потреблением, и Конечное потребление. Конечное потребление - это сумма Неэнергетического и Энергетического использования.

Основные составляющие на Рис. 1.3. далее будут рассмотрены более подробно. Источники поставок разбиты на их основные составляющие элементы, как показано на Рис. 1.4.

Производство включает местное производство и производство вторичных топливных продуктов. Местное

производство - это добыча первичного топлива из природных месторождений и источников биотоплива, также как и получение возобновляемой энергии из энергии ветра, падающей воды, солнечного света, и т.д. Местное производство, согласно терминологии Евростата, называется "первичным производством".

Прочие источники производства встречаются редко, и данная статья присутствует для отображения источников топлива, которые восстановлены из уже произведенных, но не учтены, либо не сохранены. Например, отходы обогащения угля могут быть позже восстановлены для дальнейшего использования.

Импорт и Экспорт уже обсуждались в разделе "Внешняя торговля." Может показаться странным, что экспорт включен как источник поставок и что есть экономические модели потребления энергии, рассматривающие экспорт как часть потребления. Однако энергетический баланс призван отображать поставки топлива, использованного внутри страны, и поэтому экспорт вычитается из общей суммы внутренних поставок. Правило, определяющее арифметический знак импорта и экспорта зависит от формулы, использованной для вычисления значения общей поставки. Обычно экспорт отображается с отрицательным знаком, так как его вычитают из поставок, и затем это число просто суммируется с остальными элементами для получения общего значения.

Международная морская бункеровка, рассмотренная в предыдущих разделах, также включена как величина с обратным знаком, вычитаемая из поставок в этой части баланса.

Изменение запасов - это разница уровней запасов между началом и окончанием отчетного периода. Уменьшение запасов означает добавление к поставкам и таким образом учитывается с положительным знаком, и, наоборот - с отрицательным знаком при увеличении запасов. В обоих этих случаях изменение запасов = уровень запасов на начало периода - уровень запасов на конец периода.

Рис. 1.4. • Источники поставок
Производство Прочие источники Импорт Экспорт
Международная морская бункеровка Изменение запасов

Межпродуктовые передачи не являются значительными потоками и изначально возникают из переклассификации продуктов. Продукт может перестать соответствовать его первоначальной спецификации и будет переклассифицирован в продукт более низкого качества. Строка "Передачи" может быть использована как практический механизм, отражающий размещение разных продуктов в одной общей группе продуктов. Например, в балансах Евростата раздельные балансы для гидроэлектроэнергии и ветровой электроэнергии отображают передачи производства в баланс электроэнергии, в котором отображается наличие всей электроэнергии. Понятно, что данные, вводимые в строку "Передачи", могут иметь положительные или отрицательные знаки в зависимости от того, увеличивают или уменьшают они объемы поставок продуктов.

Внутренние поставки - это суммарное количество поставок из всех источников и межпродуктовых перемещений.

Значения, отображаемые как Поставки в сектор преобразования, представляют собой количества топлива, использованного для производства вторичных топливных продуктов и

топлива, сжигаемого для производства электроэнергии, а также тепла на продажу. Различные пункты в этой части баланса соответствуют различным топливным и энергетическим предприятиям, производящим вторичные виды топлива и энергии. Чтобы упростить осуществляемую ими деятельность, они могут быть сгруппированы следующим образом:

■ Производство электрической и тепловой энергии

Эти предприятия разделяются на электростанции, вырабатывающие только электроэнергию, теплоэлектроцентрали (ТЭЦ], вырабатывающие и тепло и электроэнергию, и теплоцентрали, вырабатывающие только тепло. Эти типы станций могут работать под управлением предприятий, для которых производство электроэнергии и (или] тепла на продажу является основным видом деятельности, или предприятий, для которых производство энергии не является основной задачей, а осуществляется для обеспечения собственных нужд. Предприятия первой группы называются производителями энергии для общественных нужд, а предприятия второй группы - производителями энергии для собственных нужд.

■ Производство твердых видов топлива и газа

В этой группе можно выделить три основных типа перерабатывающих производств: производство кокса из угля путем нагревания в коксовальных печах, использование кокса и других видов топлива в доменных печах и производство брикетированного топлива из различных типов угля. Коксовальное и доменное производство обычно осуществляется в черной металлургии. Оба типа заводов производят различные газы, которые используются на месте или могут быть проданы сторонним потребителям. Кокс более низкого качества, чем тот, который используется в доменных печах, производится в некоторых странах в процессе изготовления бытового газа на газовых заводах. В процессе производства кокса также получают светлые нефтепродукты и смолы.

Доменные печи предназначены не для преобразования топлива, а для производства чугуна, большая часть которого позднее переделывается в сталь. Однако для удобства ведения энергетической статистики доменные печи рассматриваются как часть сектора преобразования. Если их не включать подобным образом, то окажется невозможным отслеживать количества топлива, необходимого для производства доменных газов, которые впоследствии используются в энергетических целях.

Производство брикетированных видов топлива обычно расположено вблизи источников угля (антрациты, бурые угли и лигниты], так как процесс, по существу, представляет собой соединение мелких и тонкодиспергированных частиц угля в удобные для использования брикеты. Производство некоторых брикетированных видов топлива основано на низкотемпературной карбонизации (обугливании] угля и аналогично производству кокса на газовых заводах. Разнообразные процессы этого производства более детально описаны в Приложении 1.

■ Нефтеперерабатывающие заводы

Производство нефтепродуктов путем переработки сырой нефти и переработка полуфабрикатов в основном проводится на нефтеперерабатывающих заводах. Количество нефти, которое указывается в отчете как поступившее на завод для переработки, включает сырье для производства продукции (в том числе не топливной] и топливо, потребленное заводом для обеспечения технологических процессов.

■ Прочие преобразования

Эта группа включает редко применяемые процессы преобразования, которые не рассматриваются отдельно.

Собственное потребление энергетического сектора: Эта часть баланса показывает количества энергетических продуктов, потребленных на топливных и энергетических

предприятиях таким образом, что они исчезают со счетов, а не возвращаются в виде другого энергетического продукта. Потребленные таким образом энергетические продукты используются для того, чтобы обеспечивать деятельность предприятий по добыче, преобразованию или производству энергии, но они не участвуют в процессах преобразования.

Обычно отличают конечное потребление внутри энергетического сектора от других составляющих промышленной деятельности, хотя по своей природе оно является частью конечного потребления промышленного сектора. Энергия, потребленная предприятиями, может быть отнесена напрямую на потребление или вычтена из энергетических продуктов, которые они добывают или производят.

Статьи, использованные для обозначения видов деятельности в этой части счета, включают те, которые использовались для перерабатывающей промышленности вместе с отраслями промышленности по добыче и подготовке топлива (добыча угля, нефти и газа, сжижение газа, производство ядерного топлива, и т.д.) .

Потери при распределении и другие потери: Составляющие этой части баланса отличаются от составляющих баланса энергетического сектора и отображают потери энергетических продуктов в процессе их транспортировки к месту использования. Потери при распределении и доставке по электрическим и газовым сетям являются простейшими примерами, но есть случаи, относящиеся к поставке коксовых и доменных газов и нефтепродуктов по трубопроводам.

Неэнергетическое применение: Суть неэнергетического применения описана в Разделе 8 Неэнергетическое применение топлива. Способ представления значений в балансе не различает потребления в разных секторах экономики, за исключением ограниченного числа случаев. Обычно выделяют неэнергетическое применение в нефтехимической

промышленности. Однако в балансах МЭА потребление топлива, как сырья в

нефтехимической промышленности, включается отдельной статьей в конечное потребление энергии.

К онечное потребление энергии разделено на три большие группы:

Промышленность, Транспорт и Прочие сектора.

Промышленность. Отрасли промышленного сектора, по которым необходимо получать данные, показаны на Рис. 1.5. Названия этих отраслей в терминах экономической деятельности, которую они проводят, приведены со ссылками на МСОК, ред. 3 и КДЕС, ред. 1, (см. выше раздел о Конечном потреблении топлива). Промышленный сектор включает строительную отрасль, но не включает энергетическую промышленность.

Объемы топлива, использованные для производства электроэнергии и той части тепла, которая идет на продажу, следует вычесть из отображаемых в отчете значений потребления топлива в промышленном секторе. И если возможно, то следует также вычесть объемы топлива, использованные для перевозки товаров по дорогам общего пользования. Потребление для транспортных нужд следует отображать в транспортном секторе.

Рис. 1.5. • Промышленность
Черная металлургия Химическая и нефтехимическая Цветная металлургия Неметаллические минералы Транспортное оборудование Машиностроение Шахтные и карьерные разработки Пищевая и табачная Целлюлозно-бумажная и полиграфическая
Деревообрабатывающая и изделия из дерева
Текстильная и кожевенная
Строительство
Прочие

Рис. 1.6. • Прочие сектора
Сельское хозяйство
Торговля и коммунальные услуги
Жилищное хозяйство
Прочие

Транспорт. Можно выделить как минимум четыре вида транспорта: автомобильный, железнодорожный, воздушный и внутреннее судоходство. Вдобавок МЭА включает трубопроводный транспорт (транспортировка продуктов по трубопроводам). Евростат рассматривает это потребление как часть собственного потребления энергетического сектора. Количество топлива, включенного в эту статью, охватывает только те виды топлива, которые были использованы для обеспечения движения продуктов по трубопроводам. Топливо, использованное транспортными предприятиями для других целей, должны быть включено не сюда, а в статью "Торговля и коммунальные услуги" (см. ниже "Прочие секторы"). Обычно затраты топлива на транспорт легко идентифицировать, так как автомобильные и авиационные виды топлива отличаются от топлива, применяемого для получения тепла. Однако возможны некоторые трудности там, где применяются двигатели, работающие на газойле или дизельном топливе. В таких случаях нужно внимательно различать топливо, использованное транспортными средствами и предприятием. Для работы трубопроводов обычно используется электричество, или, если это газопровод, то часть газа используется для привода компрессоров. Важно правильно отобразить в отчете количество использованного для этого газа и не отнести его на счет транспортных потерь.

Прочие сектора: Есть некоторые различия между международными организациями и странами в понимании того, что входит в "Прочие секторы", хотя эти виды деятельности в любом случае учитываются. Наиболее распространенная разбивка приводится на Рис. 1.6.

Статья "Сельское хозяйство" включает сельское хозяйство, лесное хозяйство и рыбную ловлю. Потребление нефтепродуктов для рыбной ловли должно включать потребление всеми рыболовными судами, включая суды для рыболовства в открытом море. Поэтому важно удостовериться, что нефтепродукты, поставленные судам, занимающимся рыболовством в открытом море, не отнесены в статью "Международная морская бункеровка".

Национальные статистики должны исследовать значительные статистические расхождения, чтобы установить, какие данные являются ошибочными или неполными. К сожалению, не всегда возможно исправить данные, и в этом случае статистические расхождения не следует корректировать, а сохранять, чтобы были видны размеры проблемы.

Решение о том, должны ли исследоваться источники статистических расхождений, является вопросом, решаемым с предприятием, предоставившим данные. Значения расхождений, которые можно считать допустимыми, зависят от объема поставок товара. По основным энергоносителям, таким как природный газ или электроэнергия, должны быть приняты меры, чтобы свести статистические расхождения до уровня, не превышающего 1% от значения соответствующей величины. С другой стороны, для второстепенных продуктов, например, смол и коксовых масел , ошибка в 10% может считаться допустимой.

Когда на основе данных, полученных статистиками, разрабатываются продуктовые балансы, может оказаться, что статистическое расхождение равно нулю. Эта несомненно идеальная ситуация должна считаться подозрительной, поскольку почти во всех случаях она указывает на то, что какая-то статистическая величина в балансе была подобрана с целью сведения баланса. Такое обычно случается, если все данные получены от одного подотчетного лица (например, нефтеперерабатывающего завода или предприятия черной металлургии), которое, обладая всеми данными при составлении баланса, было, следовательно, в состоянии подогнать их, чтобы свести баланс. Для получения информации и оценки проблем с данными, которые возникают у рассматриваемого предприятия, статистик должен установить, какой элемент (элементы) был(и) подогнан(ы) для сведения баланса.

Два примера продуктового баланса: Евростат и МЭА......

Теперь проиллюстрируем вышесказанное. В качестве примера приведено сравнение форматов продуктовых балансов, применяемых Евростатом и МЭА. На Рис. 7 и Рис. 8 приведены балансы поставок и потребления природного газа и газойля/дизельного топлива во Франции за 1999 год в форматах Евростата и МЭА. Оба примера демонстрируют, каким образом каждая организация представляет первичное и вторичное топливо.

Эти два продуктовых баланса отличаются по структуре в одном ключевом моменте, который влияет на представление вторичных энергетических продуктов. В продуктовом балансе Евростата сектор преобразования разделен на поставку и выпуск продуктов, тогда как в балансе МЭА есть только поставка. Выпуск (производство] вторичных продуктов отображен как "Производство" в формате МЭА и "Выпуск сектора преобразования" в формате Евростата. В формате Евростата строка "производство" служит для отображения производства только первичных (природных] продуктов (см. Рис. 1.7]. В формате МЭА строка "производство" отображает первичное или вторичное производство в зависимости от продукта.

Различия в форматах имеют значительные последствия для некоторых сводных показателей продуктовых балансов. Обратите внимание, например, на то, что в балансах по газойлю/дизельному топливу значения "Валового внутреннего потребления" и "Внутренних поставок" не совпадают друг с другом (см. Рис. 1.8]. Значение "Валового внутреннего потребления" в балансе Евростата является, по сути, потреблением чистых поставок извне. Это значение может быть и отрицательным при больших величинах экспорта. Для вычисления значения "Внутренних поставок" в балансе МЭА, необходимо прибавить объем производства газойля/дизельного топлива нефтеперерабатывающими заводами, находящегося в той части баланса, где отражен объем выпуска сектора преобразования.

Использование двух различных строк для отображения выпуска продукции дает возможность Евростату разграничить местное и вторичное производство и, следовательно, использовать идентичный формат для продуктового баланса и баланса энергии. Это положение станет понятным после обсуждения энергетических балансов в Главе 7.

Есть много других незначительных отличий между этими двумя форматами, но они, в основном, касаются выбора обозначений и порядка представления, а не существенного различия в подходах.

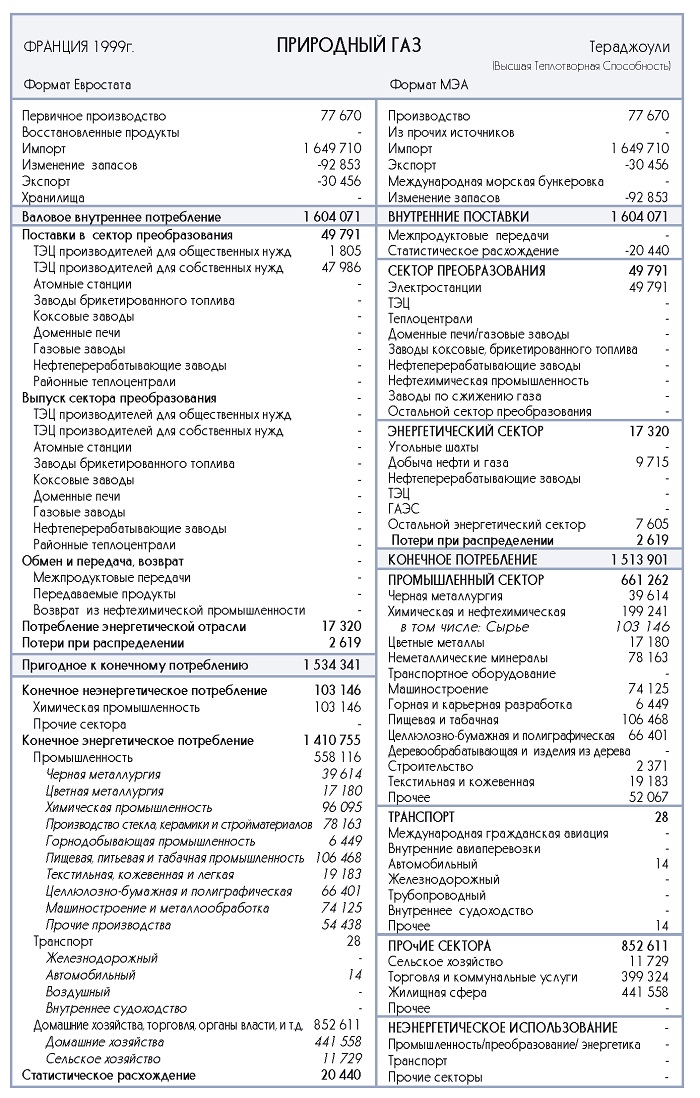

Рис. 1.7. • Сравнение форматов Евростата и МЭА для баланса природного газа

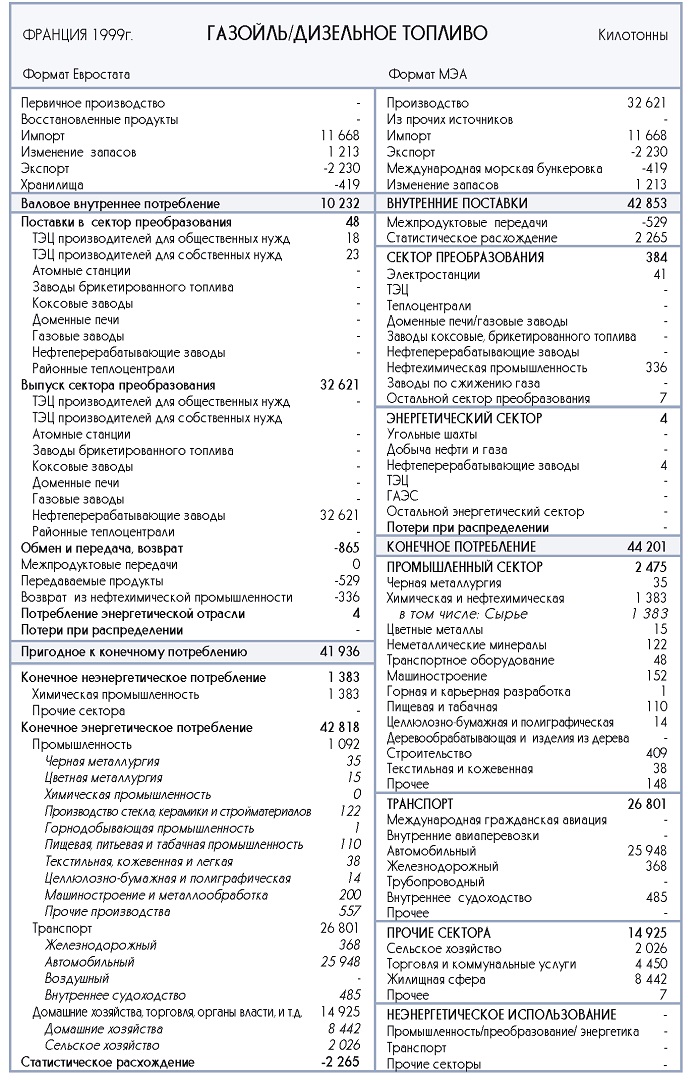

Рис. 1.8.! Сравнение форматов Евростата и МЭА для баланса газойля/дизельного топлива
