Схема теплоснабжения Санкт-Петербурга на период до 2033 года (актуализация на 2020 год) - часть 10

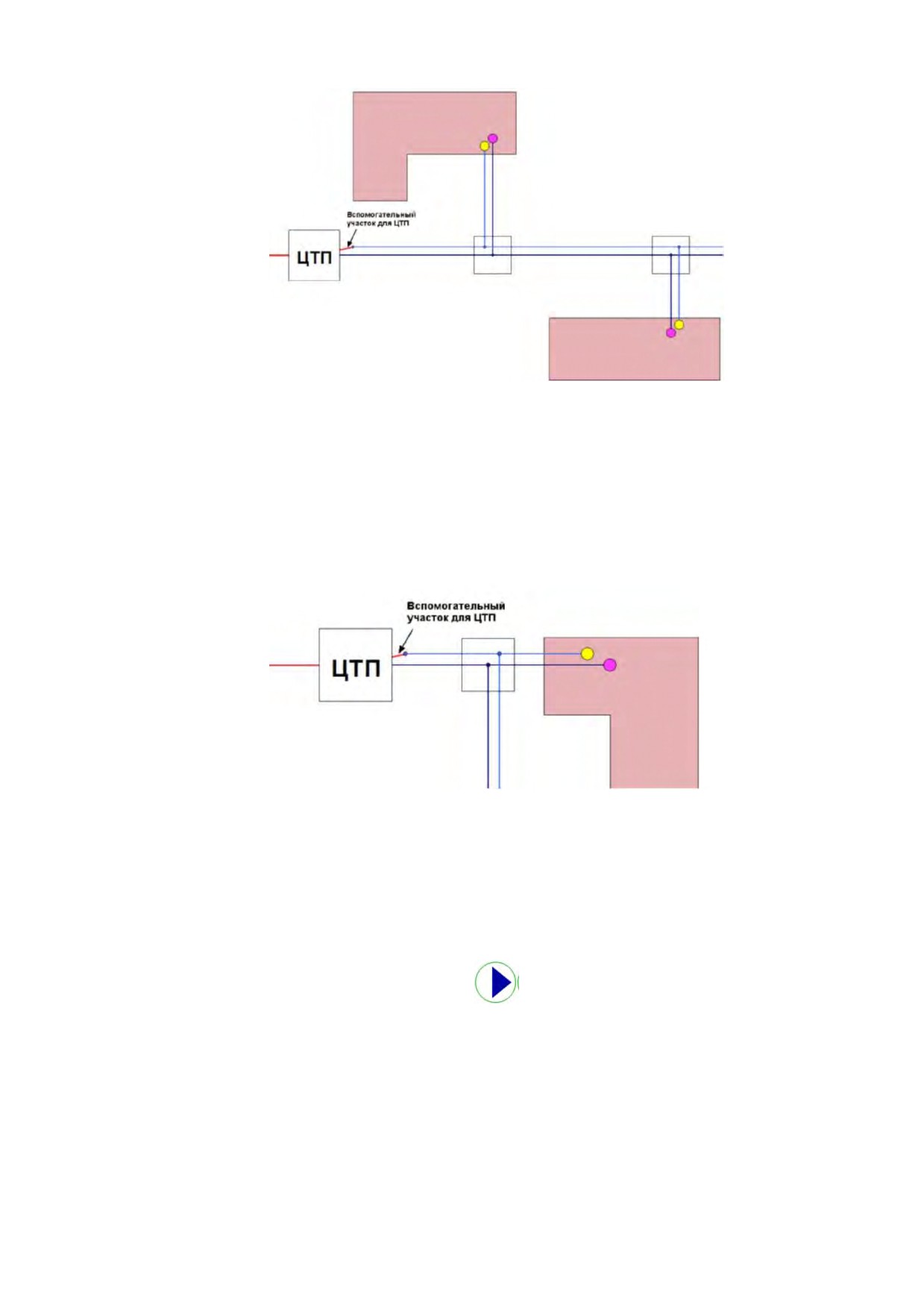

Рисунок А.14 - Однолинейное изображение четырехтрубной сети после ЦТП

Вспомогательный участок указывает начало трубопроводов горячего

водоснабжения при четырёхтрубной тепловой сети после ЦТП. Этот небольшой

участок заканчивается простым узлом, к которому подключается трубопровод

горячего водоснабжения (Рисунок А.15).

Рисунок А.15 - Подключение трубопровода ГВС

Насосная станция - символьный объект тепловой сети, характеризующийся

заданным напором или напорно-расходной характеристикой установленного

насоса. Условное обозначение насосной станции:

Насосная станция в однолинейном изображении представляется одним

узлом, но во внутреннем представлении, в зависимости от заданных параметров в

семантической базе данных, может быть установлена на обоих трубопроводах

(Рисунок А.16).

11

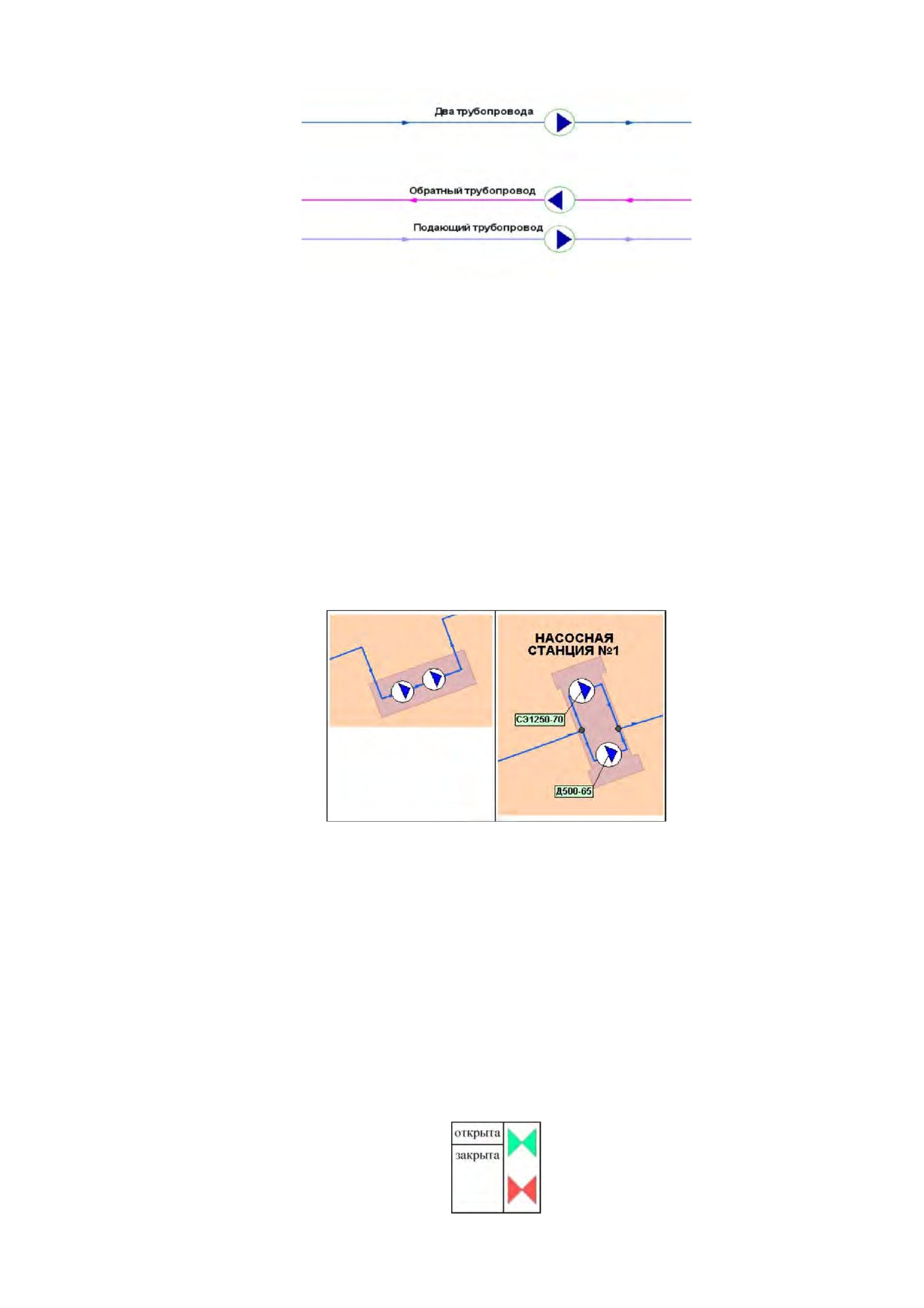

Рисунок А.16 - Однолинейное изображение (вверху) и внутреннее представление

(внизу) сети с насосными станциями

Последовательная и параллельная установка насосов на станции в модели

схематически изображаются так, как показано на рисунке А.17. Если

установленные насосы имеют одинаковые характеристики, то на схеме они

обозначаются одним объектом с указанием количества работающих насосов.

Графический тип объекта - символьный, относится к объектам инженерных

сетей и классифицируется как узел. Уникальный номер (ID) в структуре слоя

тепловой сети - ID 4.

Рисунок А.17 - Насосы, работающие последовательно (слева) и параллельно,

разных марок (справа)

Задвижка - символьный объект тепловой сети, являющийся отсекающим

устройством. Задвижка, кроме двух режимов работы (открыта, закрыта), может

находиться в промежуточном состоянии, которое определяется степенью её

закрытия. Промежуточное состояние задвижки должно определяться при её

режиме работы

«Открыто». Условное обозначение запорно-регулирующего

устройства в зависимости от режима работы:

12

Задвижка в однолинейном изображении представляется одним узлом, но во

внутреннем представлении, в зависимости от заданных параметров в

семантической базе данных, может быть установлена на обоих трубопроводах

(Рисунок А.18).

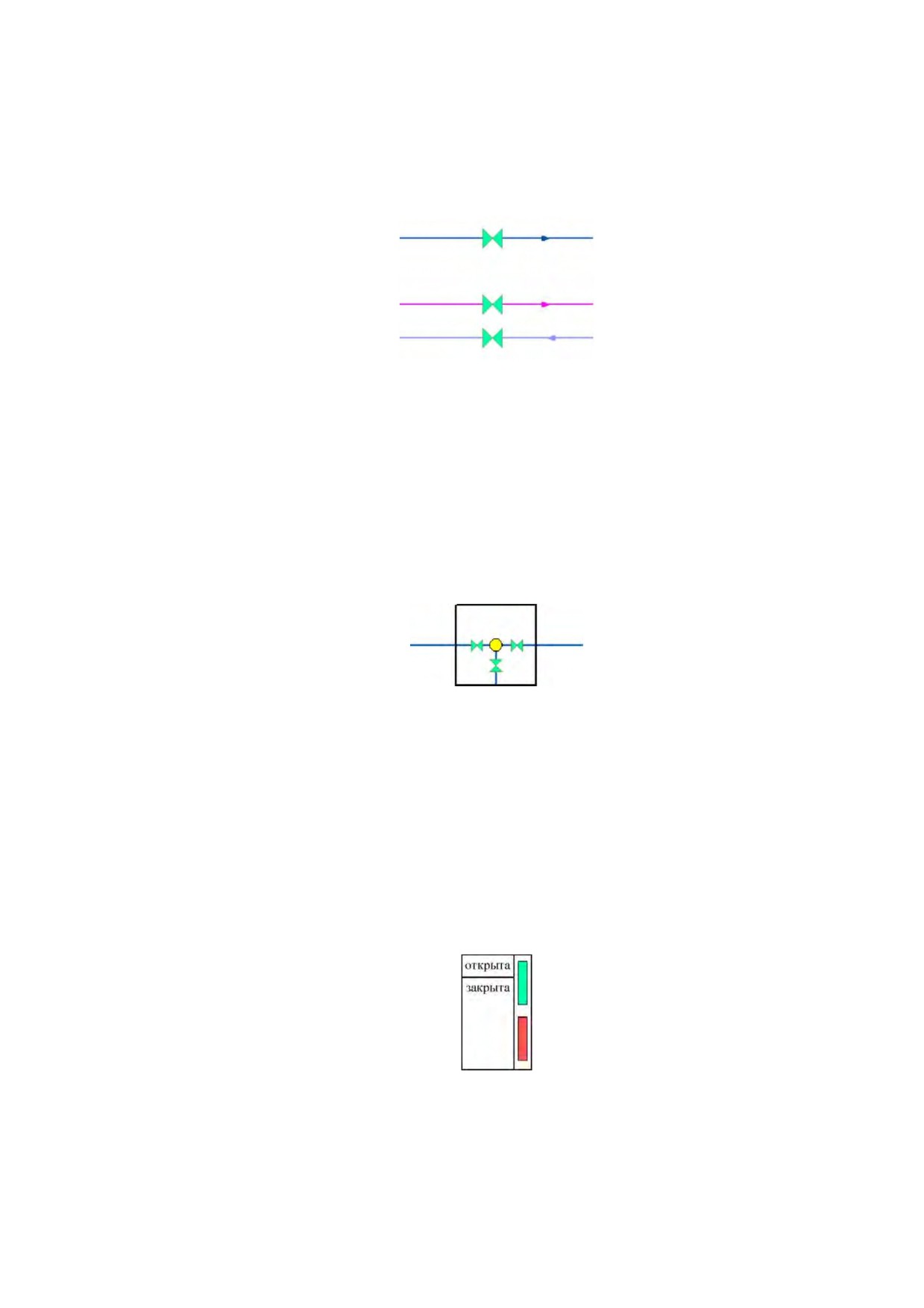

Рисунок А.18 - Однолинейное изображение (вверху) и внутреннее представление

(внизу) сети с задвижками

Задвижка в режиме «Закрыто» во внутреннем представлении моделируется

двумя закрытыми задвижками на обоих трубопроводах. Изображение задвижек,

расположенных внутри тепловой камеры, показано на рисунке А.19.

Рисунок А.19 - Деталировка тепловой камеры

Графический тип объекта - символьный, относится к объектам инженерных

сетей и классифицируется как отсекающее устройство. Уникальный номер (ID) в

структуре слоя тепловой сети - ID 5.

Перемычка - символьный объект тепловой сети, моделирующий участок

между подающим и обратным трубопроводами. Условное обозначение перемычки

в зависимости от режима работы:

Перемычка во внутреннем представлении является участком,

соединяющим подающий и обратный трубопроводы, как показано на рисунке А.20.

13

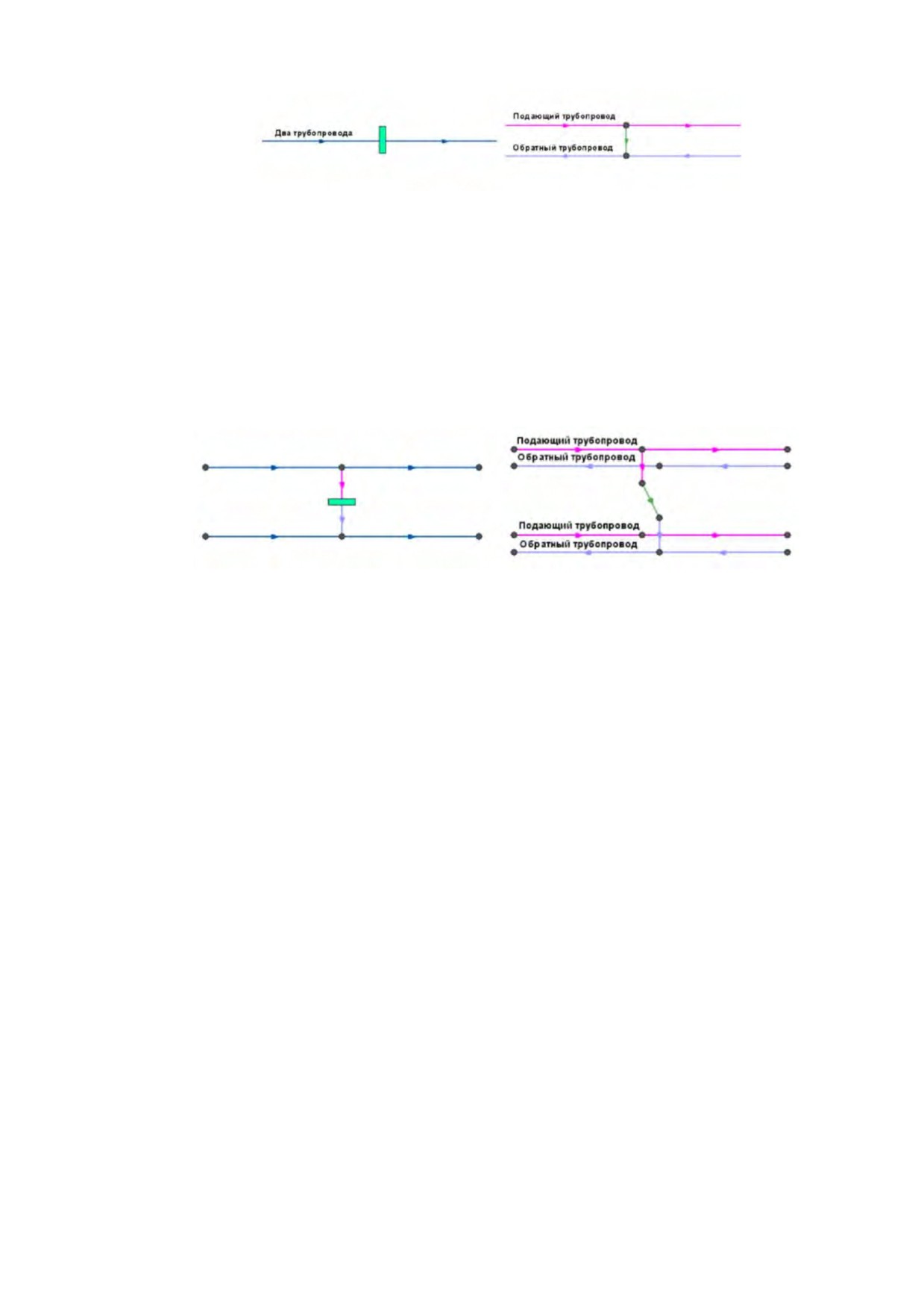

Рисунок А.20 - Однолинейное изображение (слева) и внутреннее представление

(справа) сети с перемычкой

Так как перемычка в однолинейном изображении представлена узлом, то

изображение соединения между подающим трубопроводом одного участка и

обратным трубопроводом другого участка выполняется так, как представлено на

рисунке А.21.

Рисунок А.21 - Однолинейное изображение (слева) и внутреннее представление

(справа) сети с перемычкой между подающим трубопроводом одного участка и

обратным трубопроводом другого участка

С помощью перемычек можно моделировать летний режим работы

открытых систем централизованного теплоснабжения в случаях, когда

теплоноситель может подаваться к потребителям как по подающему, так и по

обратному трубопроводам, без возврата воды на источник. Переходы между

подающими и обратными трубопроводами осуществляются через перемычки.

Изображение этой схемы и её внутреннее представление показаны на рисунке

А.22.

14

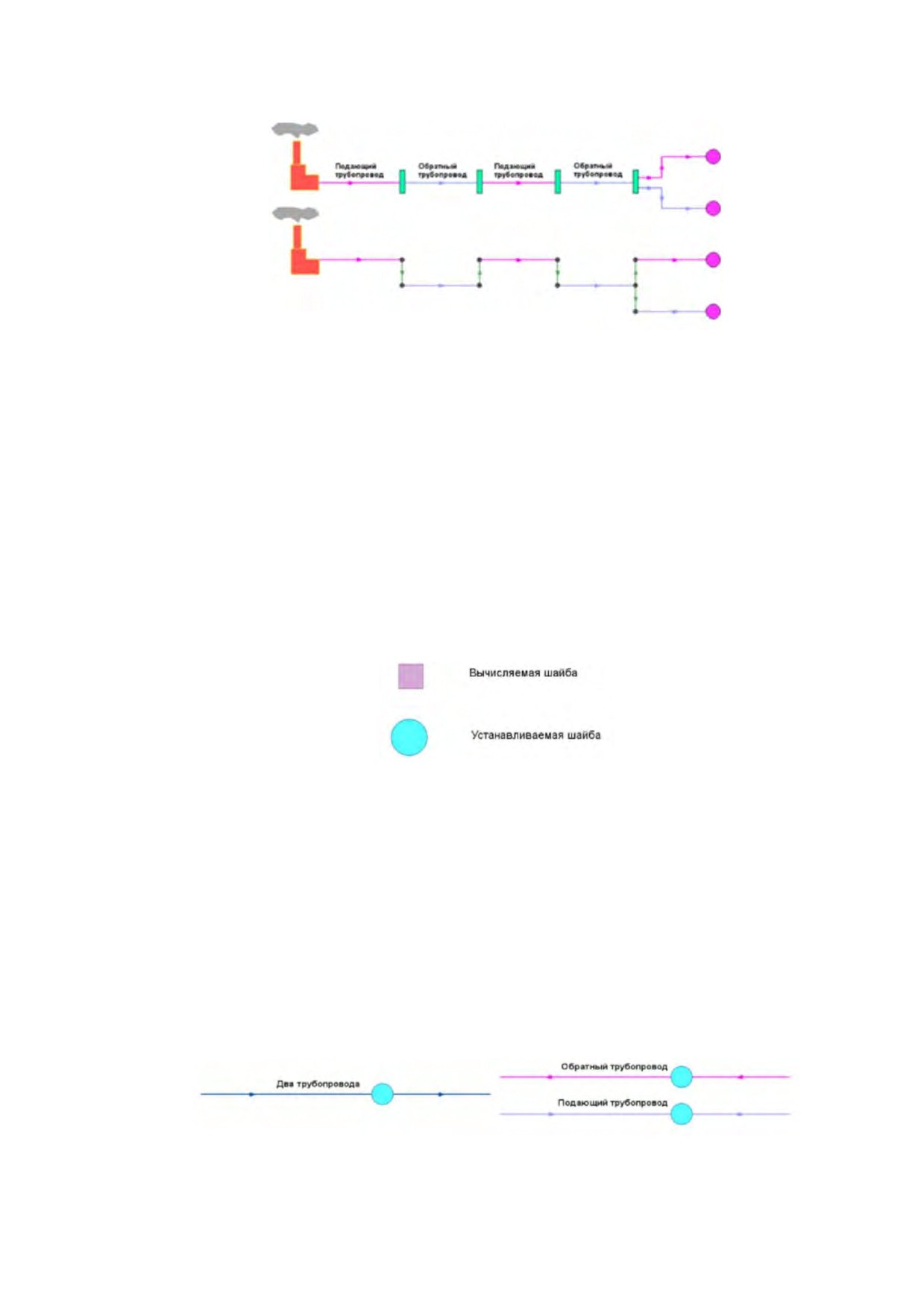

Рисунок А.22 - Однолинейное изображение (вверху) и внутреннее представление

(внизу) сети для летнего режима работы открытых систем централизованного

теплоснабжения

Графический тип объекта - символьный, относится к объектам инженерных

сетей и классифицируется как узел. Уникальный номер (ID) в структуре слоя

тепловой сети - ID 11.

Дроссельная шайба - символьный объект тепловой сети, характеризуемый

фиксированным сопротивлением, зависящим от диаметра шайбы. Дроссельная

шайба имеет два режима работы:

Для объекта «Вычисляемая шайба» в результате наладочного расчета

определяется количество шайб и их диаметр.

Для объекта

«Устанавливаемая шайба» заносится информация о

количестве этих устройств и их диаметре.

Дроссельная шайба в однолинейном изображении представляется одним

узлом, но во внутреннем представлении, в зависимости от заданных параметров в

семантической базе данных, может быть установлена на обоих трубопроводах

(Рисунок А.23).

Рисунок А.23 - Однолинейное изображение (слева) и внутреннее представление

(справа) сети с дроссельными шайбами

15

Графический тип объекта - символьный, относится к объектам инженерных

сетей и классифицируется как узел. Уникальный номер (ID) в структуре слоя

тепловой сети - ID 7.

Регулятор располагаемого напора - символьный объект тепловой сети,

поддерживающий заданный располагаемый напор после себя:

- регулятор располагаемого напора на подающем трубопроводе;

- регулятор располагаемого напора на обратном трубопроводе.

Регулятор располагаемого напора устанавливается, в зависимости от

выбранного режима, на одном из трубопроводов: подающем или обратном

(Рисунок А.24).

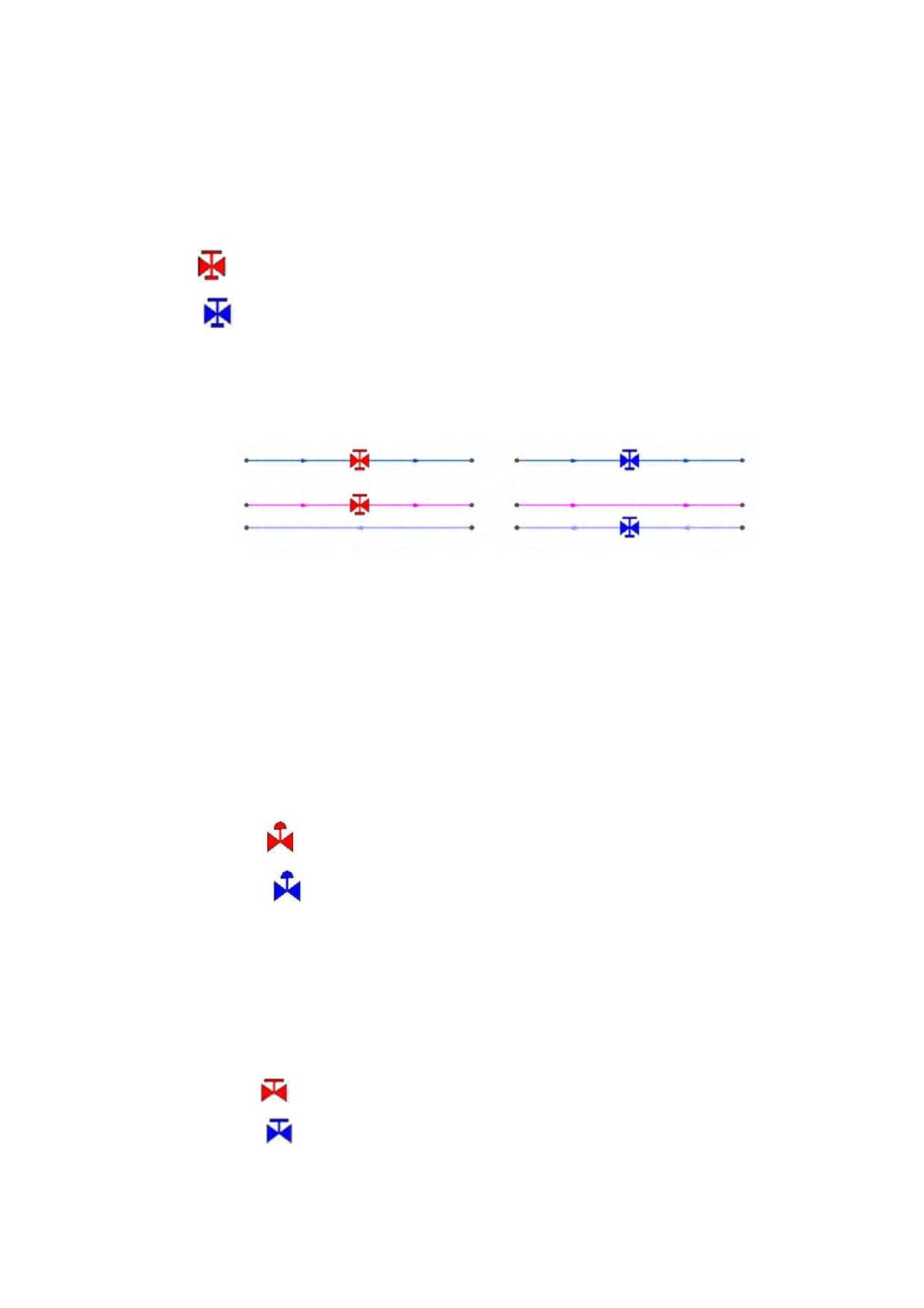

Рисунок А.24 - Однолинейное изображение (вверху) и внутреннее представление

(внизу) сети с регуляторами располагаемого напора

Графический тип объекта - символьный, относится к объектам инженерных

сетей и классифицируется как узел. Уникальный номер (ID) в структуре слоя

тепловой сети - ID 7.

Регулятор расхода - символьный объект тепловой сети, поддерживающий

заданный расход теплоносителя:

- регулятор расхода на подающем трубопроводе;

- регулятор расхода на обратном трубопроводе.

Устанавливается, в зависимости от выбранного режима, на одном из

трубопроводов: подающем или обратном.

Регулятор давления

-

это символьный объект тепловой сети,

поддерживающий заданное давление в трубопроводе «до себя» или «после

себя»:

- регулятор давления на подающем трубопроводе;

- регулятор давления на обратном трубопроводе.

Устанавливается, в зависимости от выбранного режима, на одном из

трубопроводов: подающем или обратном (Рисунок А.25).

16

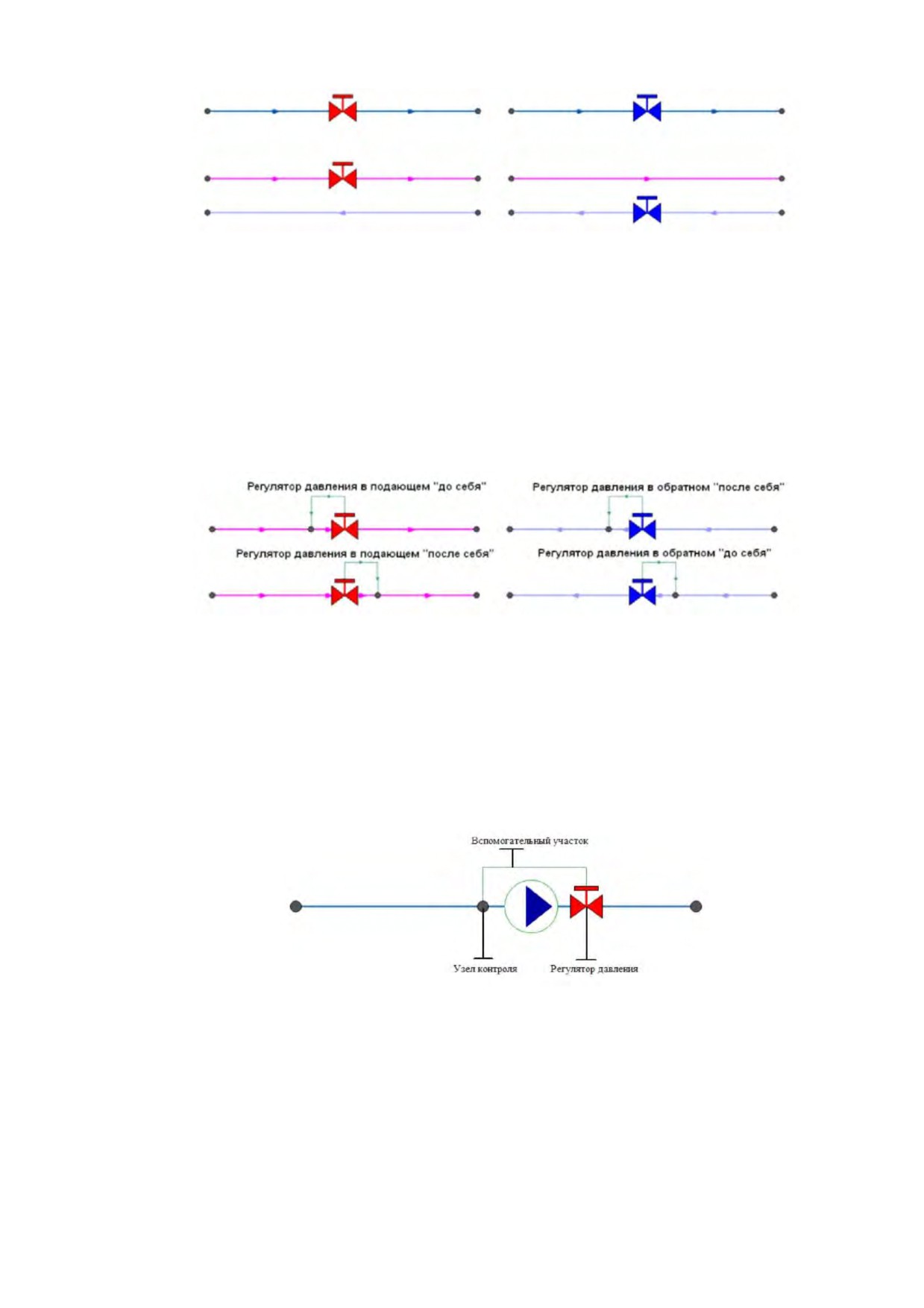

Рисунок 25 - Однолинейное изображение (вверху) и внутреннее представление

(внизу) сети с регуляторами давления

Регулятор давления, установленный на подающем или обратном

трубопроводе, контролирует давление «до себя» или «после себя» (рисунок А.26).

Для указания работы регулятора устанавливается узел контроля (простой узел) и

выполняется соединение их вспомогательным участком.

Рисунок А.26 - Изображения регуляторов давления "до себя" и "после себя"

На рисунке А.27 показан участок трубопровода, на котором установлен

регулятор давления «после себя» на подающем трубопроводе, регулирующий

давление на всасывающем патрубке насосной станции.

Рисунок А.27 - Регулятор давления «до себя» на подающем трубопроводе

Привязка объектов системы теплоснабжения к топографической основе

города

Тепловая сеть изображается на карте с привязкой к местности

(по

координатам, с привязкой к окружающим объектам), что позволяет проводить

17

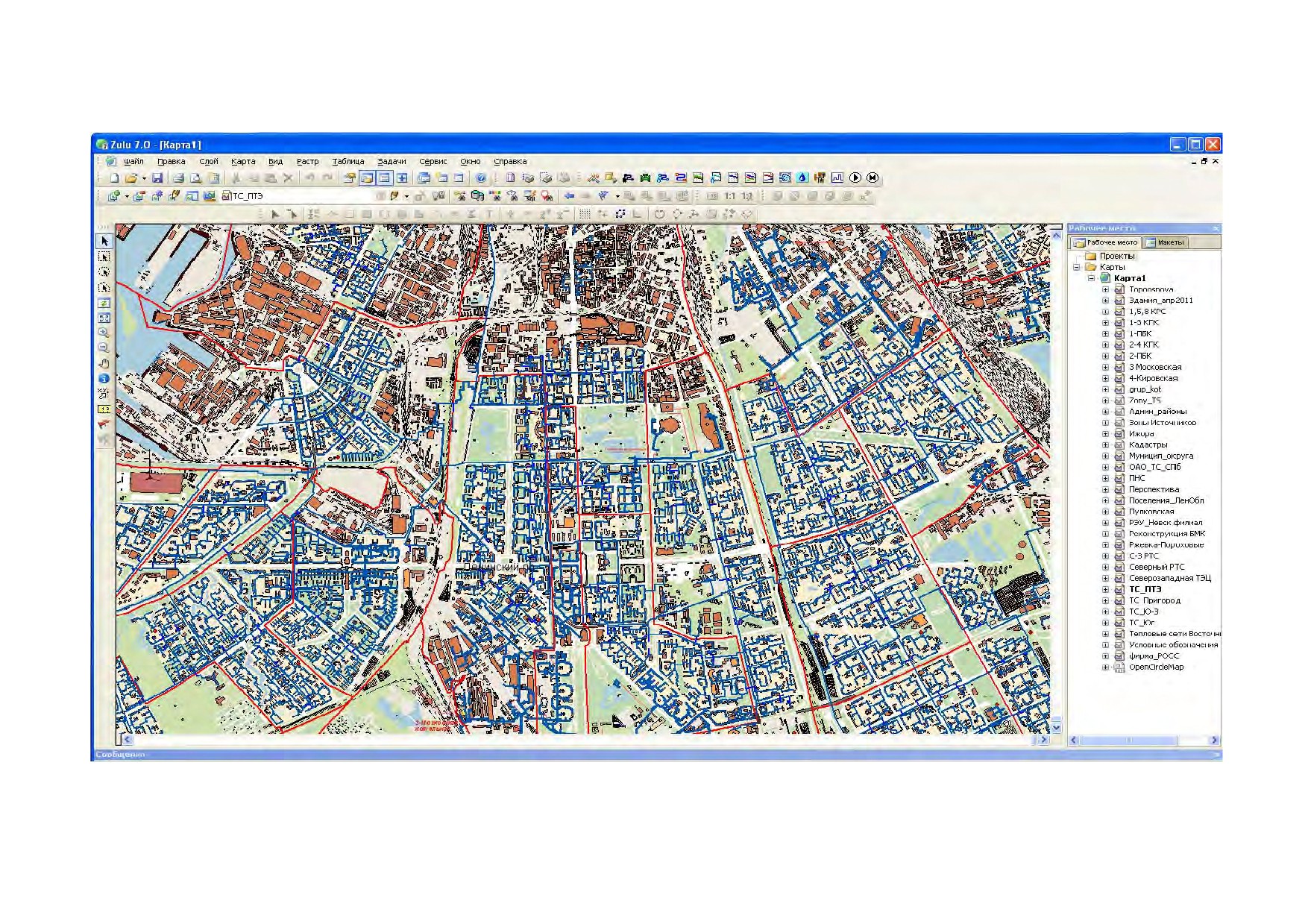

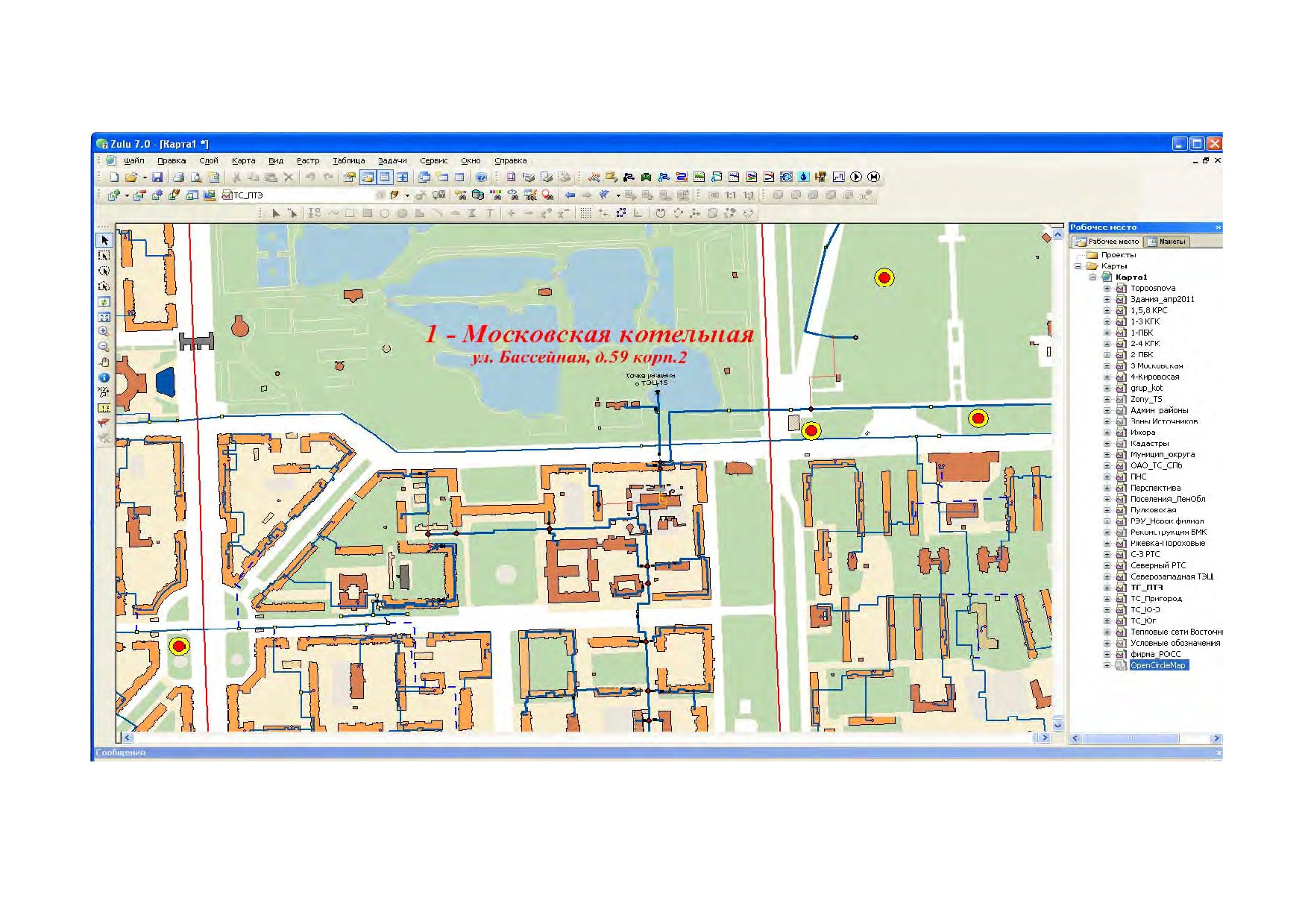

Рисунок А.28 - Графическое представление объектов системы теплоснабжения с привязкой к топографической основе города

Санкт-Петербурга

19

Рисунок А.29 - Графическое представление объектов системы теплоснабжения с привязкой к топографической основе города

Санкт-Петербурга

20

Параметры

В зависимости от системы координат точек привязки количество

параметров может быть различно. Каждый параметр задается в отдельной

строке

файла

(таблица

А.1).

Формат

параметров:

<название><двоеточие><пробел><значение>.

Таблица А.1 - Параметры описателя

Параметр

Единицы

Описание

Имяфайларастровогоизображенияможетсодержать

File

Строка

либополныйпуть,либопуть относительнофайла

описателя

Timestamp

Xmin

Служебные параметры.

Ymin

Создаютсясистемой

Xmax

Ymax

Единица измерениякоординат местноститочек

привязки. Могут принимать значения:

"degree"-градусы

Units

Строка

"m" -метры

"cm" -сантиметры

"km" -километры

Datum

Число

Код датума

Projection

Число

K0

Число

Масштабныйкоэффициент

Lon0

Градусы

Центральныймеридиан

Lat0

Градусы

Начальнаяширота

Lon1

Градусы

Стандартнаяширота1

Lon2

Градусы

Стандартнаяширота2

FE

Метры

Восточное смещение

FN

Метры

Северноесмещение

Отображениебелогоцвета. Может приниматьзначения

White

Строка

“Yes” “No”.

По умолчанию - “Yes”

Прозрачностьизображения. Может принимать

Transparency

Число

значения от0до 100.

0 -полностьюнепрозрачный

Наличие постоянногокэша. Может принимать

значения“On” “Off”.

Cache

строка

По умолчанию- “Off”.

Работает толькодляфайловвформатеBMP

Color

шестнадцатеричное число

Два цветадляпалитрымонохромных растров

BkColor

Точки привязки

Первая строка блока имеет вид:

Points:<n>, где n - количество точек привязки.

21
