КОРЧЕВАЛЬНЫЕ МАШИНЫ

В настоящее время корчевальные работы можно выполнять следующими четырьмя способами: машинным, взрывным, комбинированным и с помощью виброударного метода. Самое широкое распространение получил машинный способ, в основе которого лежит принцип использования сил статического действия, приложенных к пню в горизонтальном или вертикальном положении.

Отечественные конструкции корчевальных машин, а также применяемые за рубежом корчеватели-собиратели работают по принципу сдвигания толкающим усилием трактора (на основе использования принципа действия рычага второго рода). Существенным недостатком корчевальных машин типа корчевателя-собирателя является то, что они вместе с корчуемым пнем сдвигают верхний плодородный слой, тем самым чрезвычайно обедняя почву на расчищаемой площади.

В ЛенНИИЛХе (М. П. Албяков) разработаны корчевальные машины, в основу работы которых положен принцип действия рычага первого и второго рода. Корчевать пни машинами ЛенНИИЛХа можно одним из трех способов: 1) заглублением клыков под пень и извлечением его из грунта поворачиванием клыков вокруг оси их крепления (использование рычагов первого рода); 2) заглублением клыков под пень и сдвиганием пня толкающим усилием трактора с одновременным извлечением его из грунта подъемом корчевального устройства (использование рычага второго рода); 3) заглублением клыков и сдвиганием пня толкающим усилием трактора.

По способу навески рабочего органа на трактор корчевальные машины подразделяются: 1) с навеской рабочего органа впереди трактора [корчеватели-собиратели Д-496А, Д-608А (ДП-8А), Д-513А (ДП-25), Д-695А (МП-2А)], корчеватель-собиратель от универсальной рамы МК-Н, корчевальный агрегат К-15, древовал-корчеватель ДК-1 , корчевальная машина

КМ-1, машина для расчистки полос МРП-2 и др.; 2) с навеской рабочего органа сзади трактора (К-2А и др.).

 По системе управления рабочим органом корчевальные машины могут быть: 1) с канатно-блочным управлением, когда подъем и опускание рабочего органа осуществляются тросовой системой, приводимой в действие лебедкой, которая присоединяется к валу отбора мощности (Д-496А и др.) и 2) с гидравлическим управлением (КМ-1, К-2А, МРП-2 и др.).

 Рассмотрим корчевальные машины с рабочим органом, навешенным впереди трактора.

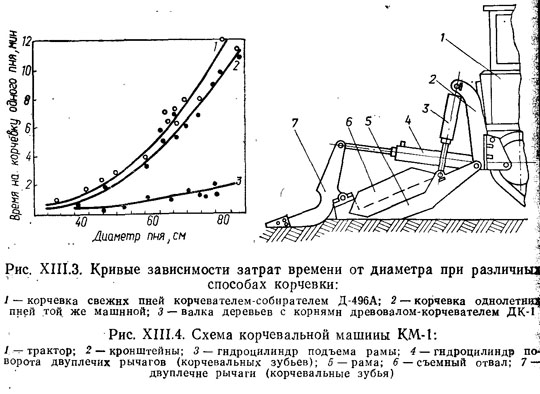

Затраты времени на корчевку пней и валку деревьев с корнями древовалом-корчевателем ДК-1 по результатам исследований, проведенных на кафедре механизации лесохозяйственных работ Украинской сельскохозяйственной академии (УСХА), показаны на рис. XIII.3.

Корчевальная машина КМ-1 конструкции Ленинградского научно-исследовательского института лесного хозяйства (Лен-НИИЛХа) с гидравлическим управлением предназначена для полосной расчистки вырубок от пней, камней, валежа и крупных порубочных остатков в целях подготовки площадей к выращиванию на них лесных культур, а также для сплошной корчевки пней при освоении лесных площадей под питомники, дороги, противопожарные разрывы, сельскохозяйственные угодья и др.




Машина КМ-1 (рис. XII1.4) рычажного действия, состоит из трактора ТДТ-55А (ЛХТ-55) 1 и навесного корчевального устройства, устанавливаемого впереди трактора с помощью двух специальных кронштейнов 2. Рабочим органом служат двуплечие рычаги (корчевальные зубья) 7 коробчатого сечения, изготовленные из листовой стали и жестко соединенные между собой распорными балками, и съемные отвалы 6. Корчевальные зубья служат для извлечения из почвы пней и камней.

Кроме указанных выше машин, для лесорасчистки применяют подборщики сучьев ПС-5, которые предназначены для сбора в валы и кучи порубочных остатков и неликвидной древесины на площадях сплошной рубки.' Подборщики монтируют на трелевочном тракторе ТДТ-55А.

Машины МУП-4 (на базе трактора ТДТ-55А) используют для удаления надземной части пней при подготовке вырубок под лесные культуры, устройстве волоков, дорог и пр. В них применен рабочий орган фрезерного типа.

Процесс корчевки пней машинами зависит от типа машины, принципа действия ее рабочего органа, способа механизированной корчевки пней.

При первом способе корчевальные машины с рабочим органом, навешенным впереди трактора, корчуют пни, заглубляя корчевальные зубья (клыки) отвала под пень и сдвигая его толкающим усилием трактора (корчеватели-собиратели). При втором способе после заглубления зубьев (клыков) отвала под пень сдвигают его и одновременно поднимают раму корчевального устройства для извлечения пня из почвы (корчевальные машины К-2А и др.). При третьем способе тракторист, поднимая отвал и подводя его к пню, не заглубляет зубьев (клыков) под пень, а создает момент усилия на клыках (корчевальные машины К-2А, КМ-1 и МРП-2).

Исследованием процесса и действия сил при корчевке пней занимались А. И. Баранов (ВЛТИ), Е. И. Власов (МЛТИ), И. М. Зима и Т. Т. Малюгин (УСХА) и др. Используя их методы, рассмотрим возникающие при корчевке усилия для корчевальных машин с тросо-блочным и гидравлическим управлением.
