По конструктивному оформлению и кинематической схеме лебедки имеют общую
основу, т. е. состоят из двигателя, редуктора (или коробки скоростей),
кинематических звеньев (обычно шестеренчатых) для передачи крутящих
моментов на барабаны. Узлы и агрегаты лебедки монтируют на общей
металлической раме. На некоторые лебедки ставят генераторы для питания
электромоторных инструментов, а также для освещения в темное время
суток.
На лесосечных работах, штабелевке, выгрузке леса из воды, как правило,
применяют многобарабанные лебедки с двигателем внутреннего сгорания, так
как подача электроэнергии к ним затруднена. Канатоемкость барабанов
зависит от их назначения и расстояния перемещения грузов. Для
перемещения грузового рабочего каната к месту зацепки груза
канатоемкость возвратного барабана должна быть в 2—2,5 раза больше
канатоемкости рабочего.
В качестве примера рассмотрим лебедку Л Л-8, предназначенную для
трелевки леса, погрузки его на лесовозный транспорт, разгрузки,
штабелевки и сброски лесоматериалов на воду и других работ. Лебедка
состоит из двигателя, коробки перемены передач, коробки отбора мощности,
редуктора, четырех или пяти барабанов, генератора тока, кабины, рамы и
пневмооборудования.

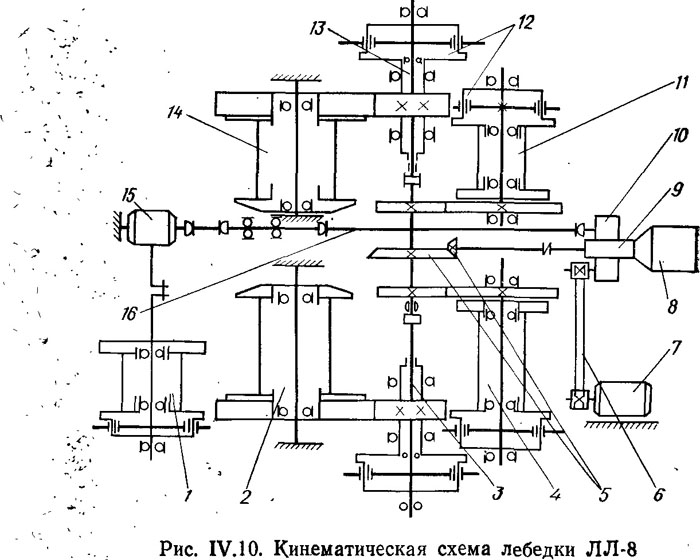

На рис. IV. 10 приведена кинематическая схема лебедки. Передача
крутящего момента к основным барабанам лебедки (трелевочному 2,
возвратно-трелевочному 4, погрузочному 14, возвратно-погрузочному 11)
осуществляется от двигателя 8 через коробку передач 9, конический
редуктор 5, приводные валы 3 и 13, зубчатые передачи и пневмокамерные
муфты 12. Вспомогательный барабан 1 имеет индивидуальный привод от
коробки отбора мощности 10 через карданный вал 16, червячный редуктор 15
и пневмокамерную муфту. Генератор 7 приводится во вращение от коробки
отбора мощности 10 через клиноременную передачу 6.
Лебедка ЛЛ-12А двухбарабанная, снабжена механизмом
передвижения, аэродинамическим замедлителем, расположенным на первичном
валу редуктора. На лебедке установлен канатоведущий шкив. Она
предназначена для привода подвесных канатных установок. Лебедка ЛЛ-14М
четырехбарабанная. По основным конструктивным узлам аналогична лебедке
ЛЛ-12А. Предназначена для подвесной и полуподвесной трелевки леса с
помощью канатных установок в равнинной и горной местности и погрузки его
на лесовозный транспорт. Лебедки ЛЛ-12А и ЛЛ-14М оборудованы
компрессором для подачи сжатого воздуха в .пневмосистему и состоят из
таких же узлов, как и ЛЛ-8.
