СТАНКИ ДЛЯ РАСКАЛЫВАНИЯ ЛЕСОМАТЕРИАЛОВ

Низкокачественные лесоматериалы для использования в народном хозяйстве страны подвергают дальнейшей обработке. Круглые лесоматериалы раскряжевывают на чураки длиной до 1,25 м, из которых получают колотые дрова, балансы и технологическое сырье.

В зависимости от диаметра и назначения чураки раскалывают на две, четыре, шесть частей и более на специальных станках-колунах. Рабочим органом колунов служит клин, устанавливаемый неподвижно или совершающий поступательновозвратное движение. Надвигание клина или раскалываемого чурака осуществляется при помощи упоров цепного транспортера или штоком гидроцилиндра. Процесс раскалывания рассмотрен в гл. II, § 8.

Клин может быть с постоянным углом заострения (рис. III.41, а) а=0,5-М рад и переменным (рис. III.41, б) cc^O.l-r-4-0,25 рад, сс2 = 0,5-М,0 рад. Клин с переменным углом раскалывает чурак с меньшей силой, чем клин с постоянным углом. В начальный момент раскалывания работает клин с меньшим углом и в большинстве случаев образует трещину, а обе половины чурака отщепляются щеками клина с углом аг с небольшим усилием.

Для раскалывания чурака на четыре и шесть частей применяют крестообразный (рис. III.41, в, г) и звездчатый клин (рис. 111.41, д). Крестообразные клинья могут быть симметричные (рис. 111.41, г) и несимметричные (рис. 111.41, в). В этом случае один из клиньев делают односторонним.

Работа раскалывания определяется по формуле (11.58), в которой величина т = 0,4 при сс = 0,5-1,0 рад, тп = 0,5 при а =

= 0,14-0,25 рад, для клина с переменным углом а величина /л = 0,6; для крестообразного и звездчатого клиньев т = 0,45 -f-4-0,5.

В колунах с возвратно-поступательным движением клина применяют шатунно-кривошипный механизм или гидроцилиндр. В такие станки чураки загружают при холостом ходе жллна. Опорная поверхность в этих станках слегка выпуклая, и усилие раскалывания проходит по центральной ее части, что исключает появление реактивных сил по краям чурака [ем. значение коэффициента ар в формуле (11.55)].

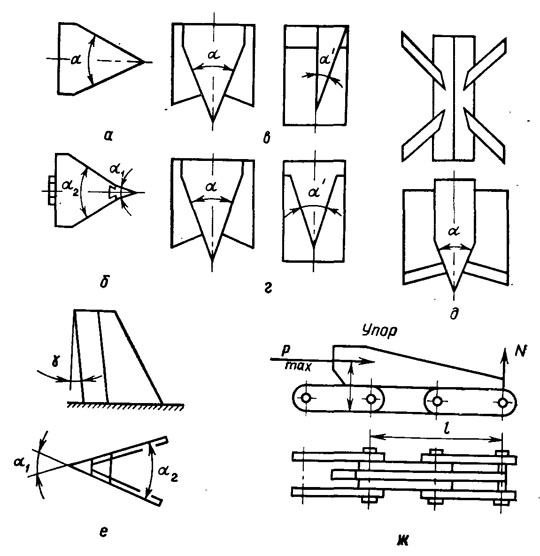

Рис. III.41. Формы клиньев и рабочий элемент надвигания в дровокольных колунах;
а — с постоянным углом заострения; б — с переменным; в, г — крестообразный клин для раскалывания на четыре части; д — звездчатый клин для раскалывания на шесть частей; е — наклон лезвия клина; ж — расположение упора на цепи



Применяют два типа колунов с возвратно-поступательным движением клина: вертикальные и горизонтальные. У вертикальных клин при рабочем ходе перемещается сверху вниз, а чурак устанавливается под него вертикально, что дает возможность раскалывать его на четыре-шесть частей. На таких станках раскалывают чураки длиной до 0,8 м. У горизонтальных станков клин совершает горизонтальное поступательновозвратное движение. Ход клина для вертикальных станков # = 0,4 L, горизонтальных # = 0,3 L, где L — длина раскалываемого чурака. Средняя скорость движения клина при шатун-но-кривошипном механизме определяется по формуле (11.34). Эти станки работают с резко выраженной пиковой нагрузкой (см..рис. 11.11, г). Для улучшения работы станка, сглаживания пиковых нагрузок и плавности работы на его коленчатом валу устанавливают




угловая скорость вращения коленчатого вала, рад/с.

Одним из путей улучшения пусковых и эксплуатационных характеристик привода и плавности работы дровокольных станков с кривошипно-шатунным механизмом является применение маховика переменного момента инерции (например, жидкостного), позволяющего в период пуска привода иметь сравнительно небольшую величину момента, в конце разгона — наибольшую.

У станков без маховиков мощность двигателя определяется из условий повторно-кратковременного режима их работы и перегрузочной способности электродвигателя по аналогичным формулам (III.19), (III.20), (III.21).

В станках с неподвижным клином чурак надвигается на клин одноцепным транспортером с упорами или гидроцилиндром. При надвигании цепным транспортером клин устанавливается вертикально на раме станка таким образом, чтобы его высота обеспечивала раскалывание самого крупного чурака, а лезвие клина имело уклон к вертикали угла у = 0>1~0Д75 рад (рис. III. 41, е). Угол обеспечивает некоторый прижим чурака к цепи транспортера за счет составляющей силы раскалывания, что предотвращает скольжение чурака вверх по клину.





Для раскалывания чураков применяют цепные колуны КЦ-7 с одним неподвижным клином. Скорость движения цепи транспортера 0,55 м/с, мощность электродвигателя 10 кВт. Максимальный диаметр чураков 0,6 м, длина 1,25 м.

Гидравлический дровокольный колун ГК-2 раскалывает чураки на две и четыре части. В отличие от цепного механического дровокольного станка механизмом надвигания р этом станке является гидроцилиндр с толкателем.

Колун (рис. 111.42) состоит из основных узлов: подвижной крестовины (клиньев) 1, толкателя 7 с гидроцилиндрами 8 и

9, питателя 10, лотка 18, измерительного устройства для замера диаметров чураков, смонтированного на кронштейне 13, исполнительных гидроцилиндров —19 питателя и 3 вертикального перемещения крестовины.

При раскалывании чурака на две части питатель 10 и крестовина 1 занимают такое положение, при котором горизонтальные клинья устанавливаются над уровнем лотка 18 на высоте 25 см.

При диаметре чурака от 15 до 25 см по окончании пропила балансирной пилой, производящей разделку долготья на метровые отрезки, подлежащие раскалыванию на две части, подается сигнал на реле РПН. Нормально открытый (н.о.) контакт РПН замыкается, включается электромагнит МПО гидрораспределителя 20, питатель 10 опускается и нажимает на выключатель ВП. Сбрасыватель пилы сталкивает чурак на питатель 10 и в конце своего хода нажимает на выключатель ВС (см. электрическую схему), в результате чего включаются: релеРПП и РЗ и электромагнит МПП, питатель 10 поднимается и перекладывает чурак в лоток 18, при этом замыкается н.з. контакт выключателя ВП и включается реле РТВ. Чурак раскалывается на две части вертикальным клином.

Чураки диаметром свыше 25 см при загрузке их в лоток 18 задевают и отклоняют щуп 11, который при помощи тяги поворачивает двуплечий рычаг 14 с микропереключателем ВЗ на угол, соответствующий диаметру загружаемого чурака, и затормаживается в этом положении. На выключатель ВЗ воздействует дугообразная шина 16 и через реле РКО включается электромагнит МКО гидрораспределителя 22 и крестовина 1 опускается. Одновременно через двуплечий рычаг 2, тягу 4, рычаг 5, конические шестерни 6, рычаг 17 и тягу 12 поворачивается по часовой стрелке рычаг 15 с укрепленной на нем шиной 16. При сходе шины с выключателя ВЗ реле РКО обесточивается, электромагнит МКО выключается и крестовина останавливается в положении горизонтального ножа по центру кряжа, а электромагниты МТ и МТБ включаются, в результате чего одновременно соединяются поршневая и штоковая полости гидроцилиндра 8 с напорной магистралью 21 гидросистемы.
Вследствие разности площадей, на которые действует давление жидкости в цилиндре 8, жидкость, вытесненная из штоко-вой полости, поступает через гидрораспределить 23 в напорную магистраль, а затем через гидрораспределитель 24 в поршневую полость этого цилиндра. За счет увеличенного количества^жид-кости, поступающей в эту полость, по сравнению с тем, что дает насос 25, скорость толкателя 7 увеличивается, что ускоряет процесс раскалывания.

После раскалывания толкатель 7, заняв заднее крайнее положение, нажимает на выключатель ВТ, затем на ВТП, который через реле выключает электромагнит МТБ и включает МТН, жидкость поступает в штоковую полость цилиндра 8 и толкатель движется назад; одновременно включается электромагнит М3, двуплечий рычаг 14 растормаживается, щуп 11 за счет собственного веса возвращается в исходное положение, а выключатель ВЗ через реле РКО включает электромагнит МКТ1 — крестовина 1 поднимается.

При возвращении толкателя в исходное положение нажимается выключатель ВТН и через реле РТН отключает электромагниты МТ и МТН — толкатель останавливается и цикл закончен.

Особо толстые чураки раскалывают нажатием. на кнопку КУ. Через реле РУ включается электромагнит МТУ и выключается МТ и МТБ, включается усилитель 9, который создает усилие на толкателе до 196,2 кН.
