Свечи зажигания лесозаготовительных машин





По ГОСТ 2043—74 свечи зажигания обозначаются следующим образом:
первые буквы обозначают размер резьбы—А—резьба М14Х1.25; М — резьба М18Х1.5;

калильное число обозначается одной или двумя цифрами. Калильные числа могут быть: 8, 11, 14, 17, 20, 23, 26 условных единиц; калильные числа могут обозначаться и другими целыми числами; чем больше калильное число, тем меньше длина теплового конуса изолятора и больше теплоотдача свечи; свечи с малой теплоотдачей называют «горячими»; они предназначаются для тихоходных двигателей с небольшой степенью сжатия; свечи с большой теплоотдачей называют «холодными»; они устанавливаются иа быстроходные двигатели с высокой степенью сжатия;

длина резьбовой части буквами — Н—11 мм; Д—19 мм; при отсутствии буквы — 12 мм;

буква В обозначает, что тепловой конус изолятора выступает за торец корпуса; если не выступает, то буквой не обозначают;

буква Т обозначает, что соединение изолятора с центральным электродом герметизировано термоцементом. При герметизации другим материалом буквой не обозначают.

Пример обозначения: свеча зажигания А20ДВ (ГОСТ 2043—74)—свеча зажигания с резьбой на корпусе М 14x1,25, калильным числом 20, длиной резьбовой части корпуса 19 мм, имеющей выступ теплового корпуса изолятора за торец корпуса п загерметизированной по соединению изолятор — центральный электрод иным герметиком, кроме термоцемента.







Автомобильные лампы и провода лесозаготовительных машин



 По ГОСТ 2023—75 автомобильные лампы обозначаются буквами и цифрами следующим образом: А—автомобильная, МН — миниатюрная, С — софитная, число, следующее за буквами, номинальное напряжение (В), число, стоящее после тире, номинальная мощность (Вт), или номинальная сила света в канделах (К), число, стоящее после знака плюс, номинальная мощность второй нити накала (Вт), число, стоящее после второго тире, отличительная особенность лампы от базовой модели. Пример обозначения автомобильных ламп: А12-21-3 — лампа автомобильная для напряжения 12 В, однонитевая, мощностью 21 Вт, отличается от базовой модели; А12+45+40— лампа автомобильная для напряжения 12 В; двухнитевая, одна нить мощностью 45 Вт, другая нить мощностью 40 Вт. АМН24-3 — лампа автомобильная миниатюрная, для напряжения 24 В, мощностью 3 Вт. АС24-5 — лампа автомобильная софитная, для напряжения 24 В,- мощностью 5 Вт.

Номенклатура автотракторных проводов, их исполнение и область применения приведена в табл. 3.12, а их конструктивные параметры в табл. 3.13, 3.14, 3.15 и 3.16.



Главная передача ведущего моста лесозаготовительных машин



У некоторых автомобилей (ГАЗ-53А, ГАЗ-66-01, ЗИЛ-133ГЯ, ВАЗ-2101 «Жигули»
и др.) в ведущих мостах применяется гипоидная главная передача. От обычной главной передачи гипоидная главная передача, как видно из рис. 29, отличается тем, что оси ведущей и ведомой конических шестерен не пересекаются (см. рис. 29,б). Ось ведущей шестерни расположена обычно ниже оси ведомой шестерни. Это позволяет расположить ниже карданную передачу и снизить центр тяжести автомобиля, повысив его устойчивость, что особенно важно для легковых автомобилей. При этом также улучшается и компоновка кузова.

Вследствие большого угла спирали длина зуба ведущей шестерни гипоидной передачи больше, чем у обычной. При одинаковых диаметрах ведомых шестерен и передаточном числе диаметр ведущей шестерни гипоидной передачи больше, чем обычной. Все это повышает прочность и долговечность гипоидной передачи, обусловливает лучшую плавность зацепления ее шестерен и меньший шум при работе. Однако нужно учитывать, что из-за повышенного скольжения зубьев при работе гипоидной передачи необходимо для смазки использовать специальные гипоидные масла.

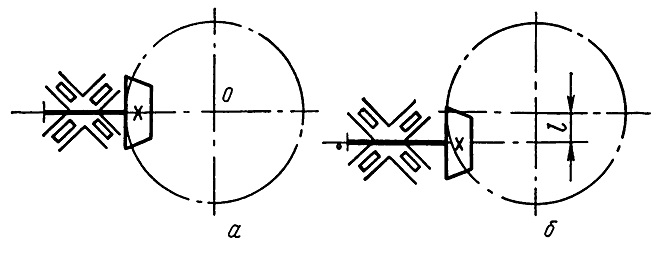

Рис. 29. Схема главной передачи ведущего моста автомобиля:
а — обычная; б — гипоидная
