МАШИНЫ И ОБОРУДОВАНИЕ ПРИРЕЛЬСОВЫХ И ПРИРЕЧНЫХ НИЖНИХ СКЛАДОВ - ЧАСТЬ 3





Технические параметры сучкорезно-раскряжевочной машины на базе сучкорезной машины ЛП-ЗОБ



База машины ...................... ЛП-ЗОБ

Скорость протаскивания, м/с ..............................1,8

Номинальное тяговое усилие, кН ..........................30

Диаметр обрабатываемого дерева в зоне срезания сучьев, см:

наибольший............................................48

наименьший............................................6

Механизм раскряжевки..................цепная пила

Масса машины конструктивная, кг..........................14 000





Технические параметры сучкорезно-раскряжевочной машины СМ-23





База машины ...................... ЛП-ЗЗА

Скорость протаскивания, м/с ..............................1,7

Номинальное тяговое усилие, кН ..........................50

Диаметр обрабатываемого дерева в зоне срезания сучьев, см:

наибольший............................................65

наименьший............................................6

Механизм раскряжевки..................цепные пилы

Масса машины конструктивная, кг..........................21 500

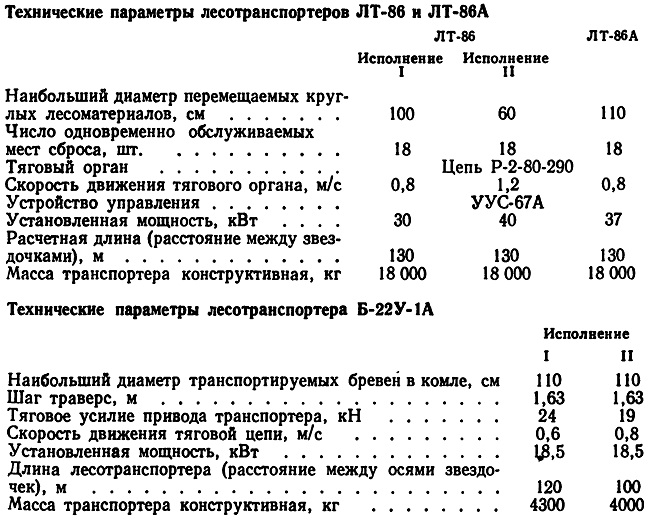

Технические параметры лесотранспортеров JIT-86 и ЛT-86A

Технические параметры лесотранспортера Б-22У-1А







Технические параметры разгрузочно-растаскивающей установки РРУ-10М



Приводная лебедка................однобарабанная, реверсивная



Тяговое усилие лебедки, кН . . 49

Габаритные размеры лебедки, мм: длина ...........2200



ширина ......................................1120

Масса лебедки, кг................................1270

Мощность электродвигателя, кВт..................13

Редуктор привода ................двухступенчатый, цилиндрический

Передаточное число редуктора ....................48,57







Технические параметры пакетирующего устройства ЛТ-177



Размеры пакетируемых лесоматериалов, м:

длина ........................................1,5... 6,5

диаметр ......................................0,06... 0,6

Вылет манипулятора, м:

наибольший ..................................5,8

наименьший ..................................1,7

Грузовой момент манипулятора, кН*м ............65

Угол поворота манипулятора, град................210

Скорость передвижения пакетирующего устройства,

м/с..............................................1,0

силие торцевыравнивания, кН ..................20

Установленная мощность двигателей, кВт .... 22

Габаритные размеры, мм..........................7650X 5600X 4300

Конструктивная масса, кг ........................7000







Технические параметры электрического агрегата А Б-16



Номинальная мощность, кВт ........................16

Номинальное напряжение на выходе, В ..............230

Номинальный ток, А ................................50

Выходная частота тока, Гц..........................400

Коэффициент мощности ..............................0,8

Число фидеров (одновременно работающих пил), шт. 4

Масса (сухая), кг ..................................640

Габаритные размеры, мм ............................1725X740X1580







Технические параметры преобразователя ПЧ-20-М1





Номинальная мощность, кВт ........................20

Номинальное напряжение на выходе, В ..............230

Номинальный ток, А................................50

Выходная частота тока, Гц..........................400

Напряжение питающей сети, В ......................380

Частота тока питающей сети, Гц ....................50

Коэффициент:

мощности ........................................0,7

полезного действия................................0,7

Число фидеров (одновременно работающих пил), шт. . . 5

Масса, кг ..........................................365

Габаритные размеры, мм ............................840X 485X 360
