Строгально-калевочный станок СК15





Строгально-калевочный станок СК15 (рис. 148) снят с выпуска, но в настоящее время находится еще в эксплуатации. Предназначен он для четырехстороннего плоскостного и профильного строгания досок и брусков, раскладок, карнизов, штапиков.

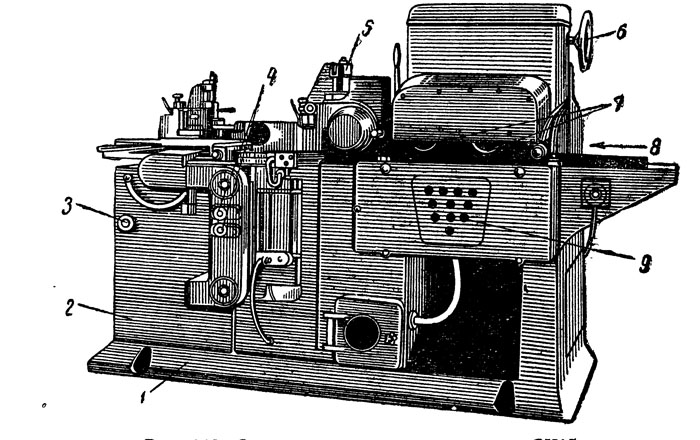

Рис. 148. Строгально-калевочный станок СК15:
1 — электродвигатель вертикальной ножевой головки, 2 — станина, 3 — кнопка «стоп» всех электродвигателей, 4 — поперечное перемещение вертикальных ножевых головок, 5 — перемещение по высоте верхней горизонтальной ножевой головки, 6 — перемещение по высоте верхних подающих вальцев,
7 — подающие вальцы, 8 — подача материала, 9 — пульт управления

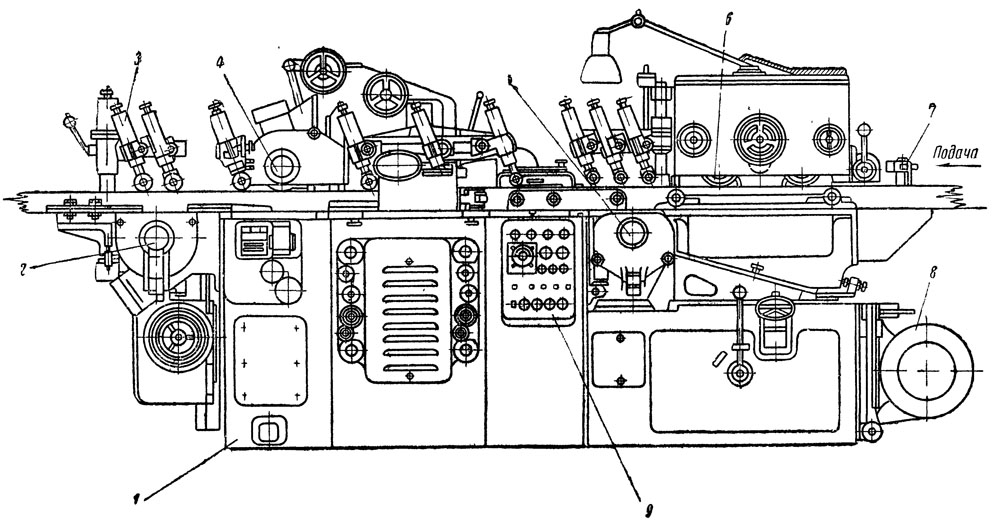

Рис. 149. Четырехсторонний строгальный станок С165П:
1 — станина, 2 — задний ножевой вал, 3 — роликовые прижимы, 4 — верхний ножевой вал, 5 — передний нижний ножевой вал, 6' — подающие валики, 7 — ограничитель толщины подаваемой заготовки, 8 — электродвигатель механизма подачи, 9 — пульт
управления











Станок имеет четыре ножевые головки с шестью ножами на валу и вальцово-гусеничный механизм подачи. Насажены ножевые головки непосредственно на валы специальных электродвигателей. Приводятся в движение вальцы и гусеницы подающего механизма от электродвигателя через редуктор. Ширина строгания 20—150 мм, скорость подачи 7—33,5 м/мин.

Кроме вращающихся ножей, для получения более чистой строганой поверхности на четырехсторонних станках устанавливают гладильные ножи, которыми зачищают образуемые строгальными ножами гребни волн.

Крепятся гладильные ножи неподвижно в специальной коробке под углом резания 45°. В зависимости от толщины слоя древесины, подлежащего строганию, коробку с гладильными ножами поднимают или опускают. Чем тоньше сострагиваемый каждым ножом слой древесины, тем чище будет обработанная поверхность. Гладильные ножи сострагивают слой древесины толщиной от 0,02 до 0,2 мм.

При профильном строгании, если у детали на концах должны быть зарезаны шипы, выбраны гнезда или проушины, строгание детали под профиль производится после обработки ее концов. Под профиль строгают как кромки, так и пласти деталей. Детали фигурного очертания служат для внешнего оформления столярных изделий и для внутренней отделки помещений. К ним относятся обкладки, раскладки, штапики, пилястры, капители, плинтуса, наличники и поручни.
