Наладка рубанков



 Чтобы наладить рубанок, его надо разобрать, заточить и выправить железку, а затем правильно собрать.



Разбирают рубанок так: придерживая железку в летке
большим пальцем, ударяют киянкой по хвостовой части колодки, после чего железка и клин легко вынимаются (рис. 114, а).

При сборке рубанка прежде всего надо вставить в леток железку, потом клин и слегка ударить киянкой по переднему торцу колодки (рис. 114, б). Железку закрепляют клином, слегка ударяя по нему молотком (рис. 114, в). Клин должен быть плотно подогнан и наглухо прижат к железке.









Рис. 114. Наладка рубанка: а — разборка. 1 — рубанок в руке, 2 — удар по заднему торцу; б — сборка: 1 — вставка железки, 2 — придерживание железки, 3 — удар по переднему торцу; в — наладка,  1— выпуск железки, 2 — закрепление железки






В одинарных рубанках железка должна устанавливаться передней гранью к строгаемой плоскости под углом 45—48°, з двойных — под углом 52°, а в цинубелях — под углом 85°. Задний угол должен быть в пределах 15—25°, в зависимости от переднего угла и угла заострения резца.

В деревянных оправках не допускаются трещины, защепы, шероховатости.



Правильность выпуска резца проверяют на глаз, поднимая рубанок подошвой вверх, передней частью к себе (рис. 115, а).

Лезвие на колодке должно выступать из подошвы на 0,2 — 0,3 мм и казаться ниткой, только у шерхебеля можно выпускать лезвие железки до 3 мм. Железка должна быть выпущена из колодки без перекоса (рис. 115, б). Железку фуганка выколачивают легкими ударами молотка по кнопке, находящейся в передней части колодки. Затачивают железки на круглых точилах, на брусках и оселках.

Камни для заточки бывают природные и искусственные. Природные камни представляют собой обыкновенный песчаник, а искусственные — это наждачные, содержащие в себе зерна абразива, которые имеют большую твердость и острые грани.

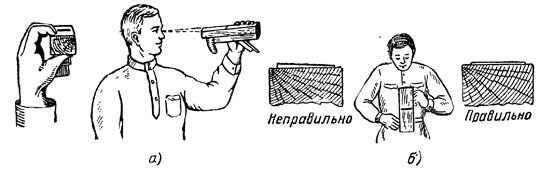

Рис. 115. Проверка наладки рубанка: а — проверка правильности выпуска железки, б — проверка установки железки






В зависимости от величины зерен точильные камни бывают крупнозернистые и мелкозернистые. Крупнозернистые применяют для предварительной заточки или обдирки железок, а также в том случае, когда необходимо сточить значительный слой металла. Строгальные железки, долота, стамески и другой режущий инструмент рекомендуется точить на природных камнях.
