Педальный торцовочный станок ЦКБ-3





Педальный торцовочный станок ЦКБ-3 (рис. 88, а) служит для поперечного распиливания пиломатериала. Режущим инструментом станка является пильный диск 5, подающийся при помощи ножной педали 6 снизу вверх. Задний конец рамы 4 шарнирно укреплен на стойках станины 1. При нажатии ногой на педаль передний конец рамы вместе с пильным диском поднимается вверх. Нижнее положение пильного диска фиксируется упором. Доски и бруски укладывают на столе станка так, чтобы линия намеченного пропила совпадала с прорезью в столе.


Торцовочный станок ЦКБ-4 (рис. 88, б) отличается от станка ЦКБ-3 наличием гидравлического подъемного устройства, обеспечивающего механизацию подачи пилы. Гидропривод состоит из цилиндра 1, центробежного насоса (6 л/мин), электродвигателя и бачка. Нажимом педали 6 включается электродвигатель и поворачивается дроссель 9, через который масло подается в цилиндр под плунжер 2. После этого шток поднимает рамку 3 с пилой 4. Педалью регулируют также степень открытия дросселя и скорость подачи пилы. Гидротормозом ослабляются удары при опускании рамки. Станок применяется в условиях поточного производства.

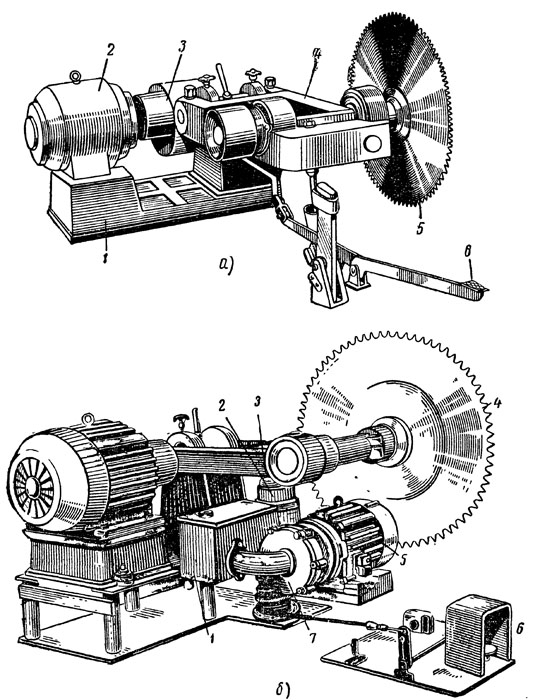

Рис. 88. Торцовочные станки: а — педальный ЦКБ-3. 1 — станина, 2 — электродвигатель, 3 — вал, 4 — рама, 5 — пильный диск, 6 — педаль; б — с гидроподачей ЦКБ-4: 1 — гидроцилиндр, 2 — плунжер, 3 — рамка, 4 — пила, 5 — электродвигатель, 6 — педаль, 7 — масляный насос
