Содержание
компонентов в составах, массовых частей
Компоненты
Содержание
компонентов в составам, массовых частей
No1 |
№ 2
№ 3
Л9 1 |
№ 2 |
№ 3
Диаммонийфосфат
6
Борная кислота
40
Сульфат аммония
14
—
17,5
Фторид натрия
1,5
—
1,5
Динатрийфосфат
—
—
2,5
Вода
78,5
80
78,5
Бура
—~
10
—
Таблица 1. Переходные коэффициенты тп к расчетным
сопротивлениям древесины разных пород по отношению к сосне и ели
Породы древесины
К сопротивлениям
Породы древесины
К сопротивлениям
растяжению, изгибу,
сжатию и смятию вдоль волокон
сжатию н смятию
поперек волокон
скалыванию
растяжению, изгибу,
сжатию и смятию вдоль волокон
сжатию и смятию
поперек волокон
скалыванию
Хвойные:
Твердые листвен
лиственница
1.2
1,2
1
ные:
кедр сибирский
0,9
0,9
0,9
дуб
1.3
2
1,3
пихта
0,8
0,8
0,8
ясень, клен,
Мягкие листвен
граб
1.3
2
1.6
ные:
акация
1.5
2,2
1,8
ольха, липа
0,8
1,3
1.1
береза, бук
1.1
1,6
1.3
осина, тополь
0,8
1
0,8
вяз, ельм
1
1,6
1
Таблица 2. Коэффициенты условий работы гнутых
элементов
Напряженное
Коэффициенты для
отношений R/6
состояние
125
150
200
250
500 и более
Сжатие и изгиб
0,7
0,8
0,9
1
1
Растяжение
0,5
0,6
0,7
0,8
1
Примечание:R— радиус кривизны
гнутого элемента; б — размер сечения одной доски или бруска в
направлении радиуса кривизны.

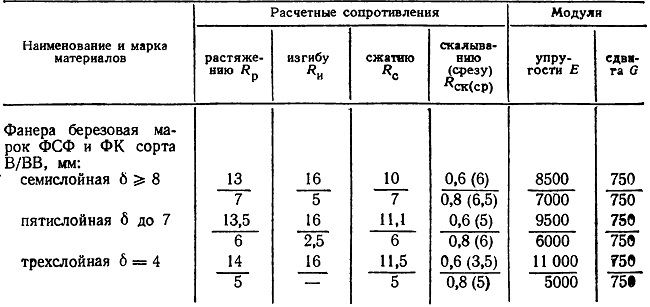

Таблица 1. Расчетные характеристики древесных
пластиков, МПа

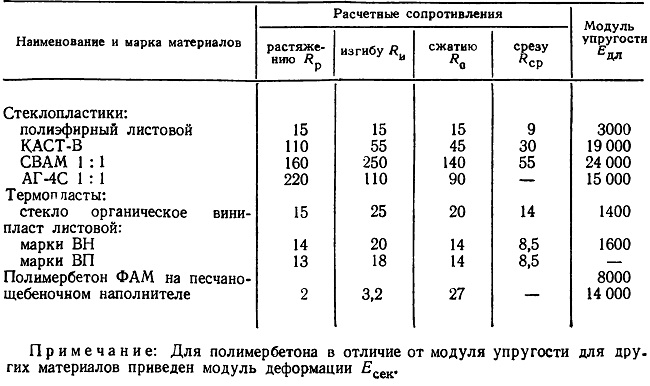

Таблица 2. Расчетные характеристики пластмасс, МПа
Таблица 3. Расчетные характеристики пено- и
сотопластов, МПа
Расчетные
сопротивления
Модули
Наименование и
марке материалов
11лот- ность, кг/м3
растяже
сжатию
едвигу
упругости
сдвига
нию Яр
*0
Ясд
G
Пенопласты
псвс
20
0,04
0,025
0,05
2
2
1
40
0,075
0,06
0,03
5
4
2
60
0,16
0,108
0,08
9
8
5
ПСБ
20
0,045
0,025
0,025
2
2
1
40
0,09
0,06
0,035
5
4
2
60
0,16
0,105
0,08
9
8
5
ПС-4
40
0,22
0,1
0,08
6
5
4
60
0,36
0,14
0,14
9,5
8,5
8
ПС-1
100
0,9
0,42
0,31
20
20
11
ФРП-1
80
0,09
0,085
0,035
10
8
3,5
100
0,115
0,12
0,05
ПХВ-1
100
0,63
0,25
0,29
20
20
11
Сотопласты на
основе:
крафт-бумаги
30
0,135
0,09
0,03
110
60
30
бязевой ткани
100
0,69
1,01
0,2
250
160
80
50
0,34
0,2
0,08
140
40
30
Предельные гибкости элементов конструкций
Элементы
конструкций
Предельная гибкость
А,
При эксплуатации
Сжатые и
сжато-изогнутые:
пояса, опорные
раскосы, опорные стойки ферм
120
колонны, арки,
рамы; прочие элементы ферм
150
растянутые:
пояса ферм в
вертикальной плоскости
150
прочие элементы
сквозных конструкций
200
Связи сжатые
200
Связи растянутые
400
При монтаже
Деревянные пояса
балок, ферм, арок из рабочей плоскости:
при подъеме и
установке конструкций на опоры:
без стыков в поясах
400
со стыками
350
при закреплении
конструкций временными оттяжками:
без стыков в поясах
350
со стыками
300
Приложение 7
Клеи для изготовления клееных конструкций
Состав
Наименова
ние
Марка
Смола
Коли
чество
массовых
частей
Отвердитель
Коли
чество
массо
вых
частей
Фенолофор-
мальдегид-
ный
КБ-3
Б (ТУ6-05-14 40-71)
100
Керосиновый контакт
Петрова
18...25
Резорцино-
формальде-
гидные
ФР-100
или
ДФК-1АМ
ФР-12
ТУ 6-05-281-3-72
100
Параформальдегид с
древесной мукой
11...15
Карбамидные
(мочевино-
формальде-
гидные)
УКС
КС-68
М19-62
УКС марки Б КС-68
(ГОСТ 14231—78)
М 19-62 (ГОСТ
14231—78)
100
10%-ный раствор
щавелевой кислоты или хлористый аммоний
5...20
0,5...1
Таблица 1. Расчетные сопротивления клеевых
соединений, МПа
Склеиваемые
материалы
Марна клея
Сдвиг
Равно
мерный
отрыв
Фанера с фанерой
или
в
древесиной сосны вдоль волокон *
КБ-3; ФР-12;
ФР-102; У КС; КС-68; М-19-62; ДФК-1-АМ
»
*
Древесина сосны
вдоль волокон с древесиной •
То же
20
Модифицированная
полимерами древесина с модифицированной древесиной
Ф-12
40
Древесина со
стальной арматурой
ЭПЦ-1
30
Древесина сосны
вдоль волокон с полиэфирным стеклопластиком * Стеклопластик
полиэфирный
ПН-1
со стеклопластиком
ПН-1
2
3,6
с пенопластамн и с
сотопластами на крафт-бумаге *
Алюминий с
пенопластамн:
КБ-3
ПСБ, ПХВ, ПС-1,
ПС-4
К-153; КБ-3 с
подслоем БФ-2 *;
—
—
88Н; КС-1
0,04
0,04
Алюминий с
алюминием
ЭПЦ-1
4,5
6,5
Асбестоцемент с
пенопластамн*
ЭПЦ-1; К-153;
—
—
КС-1; 88-Н
Таблица 2. Переходные коэффициенты к расчетным
сопротивлениям комбинированных соединений
Минимальная
толщина соединяемых элементов, мм
Соединения
клеесварное
клееэаклепочное
клеевинтовое
До 1
2
1,9
1,7
1...2
1,5
1,4
1,3
2...3
1,25
1,25
1,25
Приложение 11
Характеристика тканей и пленок
Вид ткани, пленки
Число слоев
Толщина,
мм
Масса,
кг/м2
Расчетные
(длительные) характеристики
на растяжение, МПа
модуль деформации,
МПа
Воздухонепроницаемые ткани на основе капронового
текстиля
№60
однослойная
0,6
0,45
0,96
0,74
№ 806
однослойная
0,75
0,98
0,36
11,4
0,44
4,4
№42
однослойная
0,8
0,9
0,96
0,79
№24
однослойная
0,9
1,2
0,36
9
0,55
4,4
№ 19
двухслойная
параллельно
0,8
0,65
1,92
20,9
дублированная
1,05
6,7
№ 110Ф
трехслойная
параллельно
1,8
1,2
5,4
15
дублированная
2,5
7
Армированные пленки
из полиамида с впресованными капроновыми сетками
ПС-40-П
0,69
0,72
0,26
5
0,19
4,1
ПС-200
0,71
0,94
1,1
13
0,7
8,8
Полиэфирная
0.5
0,97
0,35
15
(лавсановая)
Примечания: 1. В числителе показатели «по
основе», в знаменателе — «по утку».
2. Воздухопроницаемые ткани на основе капронового текстиля поставляются
в рулонах шириной 0,9 м, а армированные пленки из полиамида с
впресованными капроновыми сетками в рулонах шириной 0,8...0,9 м.
