§ 83. МАЧТЫ НА ОТТЯЖКАХ ИЗ ДЕРЕВА И ПЛАСТМАСС



Мачты на оттяжках применяются преимущественно для радиомачт, опор в линиях электропередач, а также для монтажа при строительных работах. Такая мачта представляет собой вертикальный стержень цельного или составного сечения из бревен, фанерных или стеклопластиковых труб, опирающийся на фундамент. Устойчивость мачты обеспечивается системой оттяжек из металлических или неметаллических тросов (рис. 173). При составном сечении стержня мачты стыки ветвей размещаются по высоте вразбежку: при трех ветвях — через 1/3 длины элемента, при четырех — через 1/4. Бревна стыкуются косым прирубом длиной 3...3,5 диаметра бревна и скрепляются стальными хомутами, фанерные трубы стыкуются с помощью вклеенных пробок с фасонками из ДСП, а стеклопластиковые — с помощью фасонных накладок на клею с обжимными болтами.

Крепятся стальные оттяжки при помощи коушей, стальных планок и болтов (рис. 174), а неметаллические оттяжки с помощью оголовков, фасонок из КАСТ-В и болтов из АГ-4С. К анкерам в фундаментах оттяжки крепятся натяжным способом.

При расчете мачты условно принимают, что в точках крепления оттяжек имеются шарниры стержня. Такое допущение позволяет рассчитывать каждый ярус оттяжек независимо один от другого. При этом стержень мачты рассчитывается как сжато-изгибаемый элемент на продольную силу и изгибающий момент от ветровой нагрузки, действующий на участке мачты между креплениями оттяжек.

Первое время после возведения мачты все поставленные болты следует подтягивать не реже одного раза в месяц.

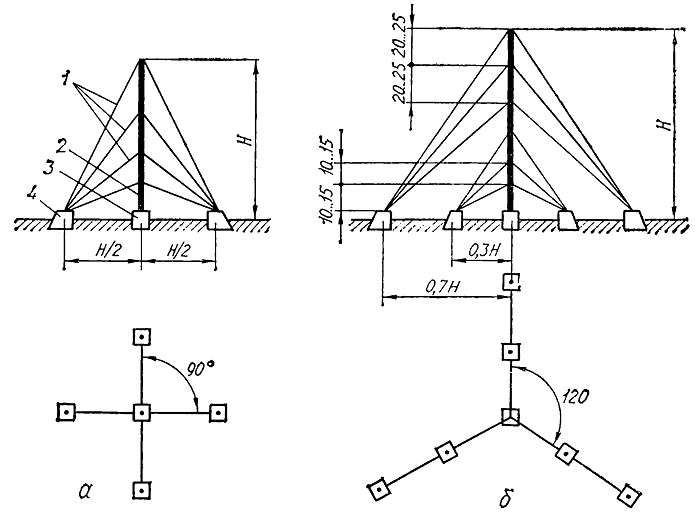

Рис. 173. Схемы расчаливания мачт:
в — при Н до 75 м; б — при Н > 75 м; 1 = оттяжки; 2 — мачта; 3 — фундамент; 4 — анкер

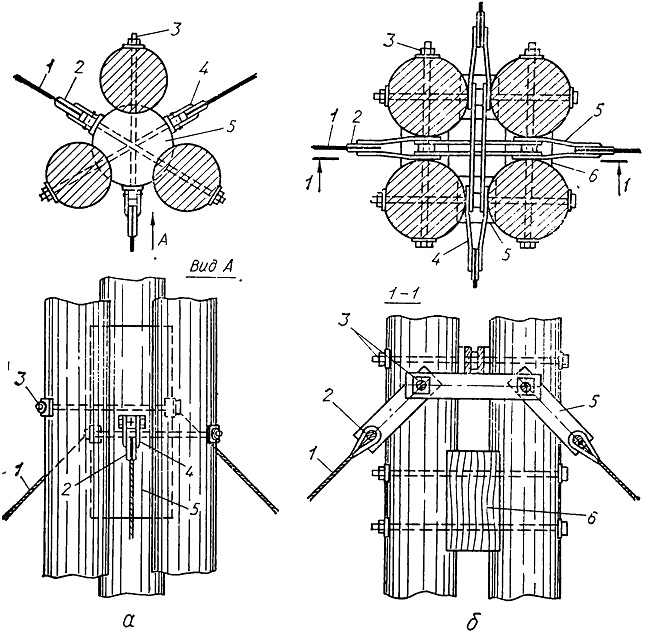

Рис. 174. Конструкции мачт и крепление оттяжек:
а — мачта из трех бревен; б — мачта из четырех бревен; 1 — трос; 2 — коуш: 3 — болте 4 — хомут: 5 — планки; 6 — колодка
