§ 72. КУПОЛА-ОБОЛОЧКИ ДЕРЕВЯННЫЕ

Эти покрытия бывают тонкостенные и трехслойные.

Тонкостенные купола-оболочки состоят из меридианных арочек, кольцевого и косого сплошных настилов, верхнего кружального и нижнего опорного колец (схема 17 табл. 16 и рис. 141).

Сжимающие усилия купола воспринимают меридианные арочки, которые делают из нескольких слоев тонких досок, сшитых гвоздями.

Высота арочек должна быть не менее 1/200 d. Их располагают так, чтобы расстояние между ними по опорному кольцу было не более 1,5 м.

Кольцевые настилы воспринимают сжимающие кольцевые усилия в верхней части купола и растягивающие — в нижней. В растянутой зоне их выполняют из двух слоев досок, направленных по горизонтальным сечениям купола, причем для перекрытия стыков верхнего и нижнего слоев располагают их вразбежку над арочками. В сжатой зоне настил делается из одного слоя брусков, приторцованных друг к другу в стыках.

Косой настил, укладываемый в елочку сверху кольцевых настилов, воспринимает сдвигающие усилия от несимметричной нагрузки.

Верхнее кольцо воспринимает усилия меридиональных арочек и работает на сжатие. Его составляют из косяков, уложенных в несколько слоев и стянутых болтами. Окружность кольца должна иметь длину, необходимую для упирания в него всех арок купола. Отверстие над кольцом перекрывают крышей или фонарем.

Нижнее опорное кольцо работает на растяжение от распора купола и делается железобетонным или стальным. При малых диаметрах купола (до 20 м) оно может быть выполнено деревянным из гнутых досок.

Купола из трехслойных панелей выполняются из клеефанерных элементов криволинейного очертания (сферические купола) или плоских элементов (многогранные купола). В сферических куполах кольцевые стыки могут располагаться вразбежку, в многогранных — с совпадением в одном узле меридиональных и кольцевых стыков (схема 19 табл. 16). В зависимости от диаметра купола меридиональные и кольцевые ребра клеефанерных элементов могут быть сплошными и дощатоклееными. Конструируются они по правилам клеефанерных панелей. Преимуществом этих куполов перед предыдущим является возможность использования элементов заводского изготовления, благодаря чему они отличаются быстротой сборки при монтаже. Кроме того, этим компенсируется и такой их недостаток, как различные типоразмеры сборных элементов по ярусам купола.

Тонкостенные и трехслойные купола рассчитываются по безмо-ментной теории. Меридиональные элементы конструкции воспринимают растягивающие или сжимающие усилия, сплошные настилы и обшивки — сдвигающие кольцевые усилия и обеспечивают пространственную жесткость покрытия.

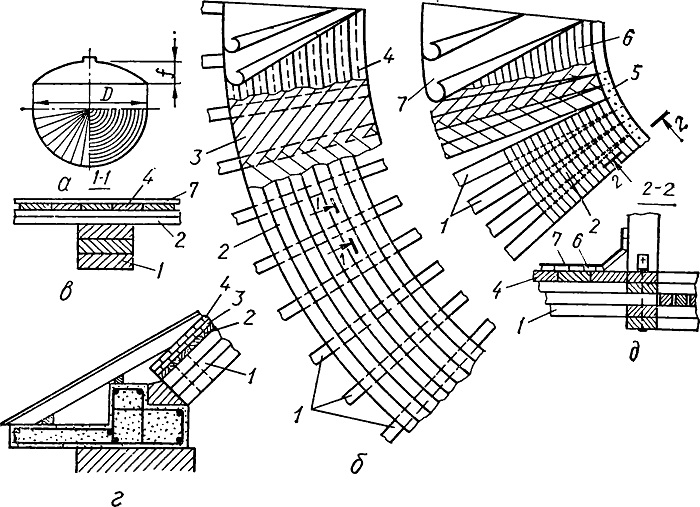

Рис. 141. Тонкостенный купол-оболочка:
а — схема купола; б — конструкция скорлупы купола; в — поперечное сечение меридианных арочек; г — примыкание купола к нижнему коньку; д — то же, к верхнему коньку; 1 — меридианные арочки; 2 — кольцевой настил; 3, 4 — косые настилы; 5 — верхнее кольцо; 6 — верхний дощатый настил; 7 — кровля
