§ 57. КОНСТРУКЦИИ РАМ ИЗ ДЕРЕВА И ПЛАСТМАСС

Опорные и коньковые узлы рам

 Опирание полурам на фундаменты и в коньке выполняется упором торцов элементов. Следует отдавать предпочтение шарнирному решению опорного узла (рис. 115, а), в котором необходимо проверить площадь «зуба» фундамента из условия смятия древесины поперек волокон от распора Н. Работа и расчет жесткого опирания сложнее, так как определяются высота и толщина вертикального листа из условия смятия древесины и изгиба листа; проверяются на сложное сопротивление растяжению с изгибом уголки; вертикальные сварные швы рассчитываются на срез, а анкерные болты— на срез и растяжение (рис. 115, б).

На рис. 116 показаны два варианта конькового узла. В этих вариантах накладки и болты воспринимают поперечную силу и обеспечивают боковую жесткость узла. Работа болтов здесь принципиально различна. В варианте, показанном на рис. 116, а, следует их подбирать из условия изгиба и смятия древесины в гнезде (см. расчет конькового узла арки и рис. 106); в варианте на рис. 116, б болты рассчитывают из условия их растяжения, размеры шайб — по смятию древесины поперек волокон, а толщину их — по изгибу.

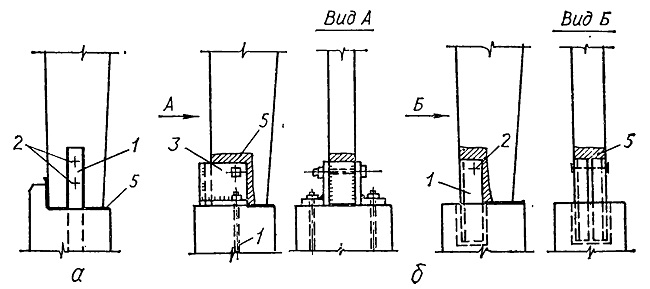

Рис. 115. Опирание рам на фундамент:
а — шарнирное опирание; б — жесткое опирание; 1 — металлический анкер;
2 — болты (глухари); 3 — стальной башмак; 4 — анкерные болты; 5 — гидроизоляция

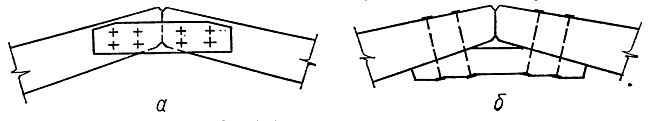

Рис. 116. Коньковые узлы рам:
а — с боковыми накладками; б — с нижней накладкой
