§ 48. КОНСТРУКЦИИ ГЛУХИХ ТРЕХСЛОЙНЫХ ПАНЕЛЕЙ

Панели с асбестоцементными обшивками

Среди других видов облегченных ограждающих конструкций асбестоцементные панели относятся к числу наиболее перспективных. Они имеют сравнительно небольшую массу, просты в изготовлении и отличаются невысокой стоимостью.

Панели на деревянном каркасе (рис. 95, а). Размеры панелей покрытия и стен 3 Х1,5миЗ X 6м, толщина плит покрытия 0,16...0,25 м, панелей стен 0,11...0,15 м. Обшивки выполняются из плоских асбестоцементных листов толщиной 10 мм и крепятся к каркасу шурупами. Утеплитель из минераловатных плит толщиной 70... 180 мм.

Плиты покрытий предназначены для совмещенных бесфонарных покрытий, главным образом одноэтажных производственных зданий при наружном отводе воды с кровлей из рулонных материалов или волнистых асбестоцементных листов унифицированного профиля. Панели стен предназначены для применения в качестве навесных и самонесущих. Стыки между панелями и плитами выполняются с применением герметизирующих материалов.

Панели со средним слоем из пенопласта (рис. 95, б). Эти панели изготавливают из двух асбестоцементных скорлуп, склеенных асбестоцементной мастикой, полость между которыми заполняется пенополистиролом. Размеры панелей 0,9 X 3 м, масса 1 м2 — 67 кг. Другой вариант плиты под кровлю из волнистых листов показан на рис. 95, в. Трехслойьый элемент крепится к несущему каркасу из антисептированных досок толщиной 40 мм шурупами. Обшивка со стороны помещения выполняется из асбестоцементных листов, другая обшивка — из сверхтвердых древесноволокнистых плит между ними помещено обрамление из бруска 4 X 10 см, к которому
обшивки крепятся гвоздями. В полости трехслойного элемента вспенивается пенопласт ФРП. Масса 1 м2 такой плиты 38 кг.

Применение каркаса из асбестоцементных швеллеров (рис. 95, г) и винтового крепления позволяет получить несгораемые панели.

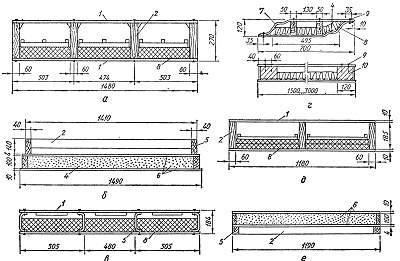

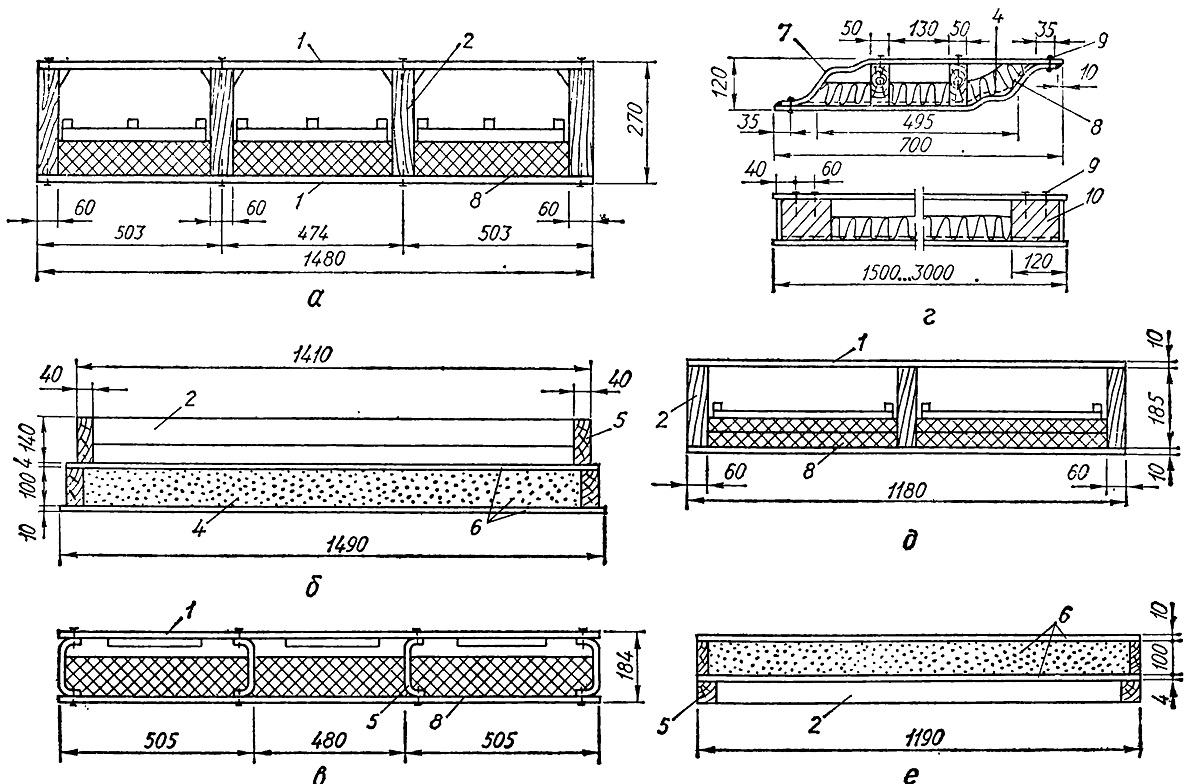

Рис. 95. Панели с асбестоцементными обшивками:

а — на деревянном каркасе конструкции Гипролеспрома; б — то же, ЦНИИЭПсельстроя; в — то же, ЦНИИпромздания; г — то же, из двух асбестоцементных скорлуп; д — стеновая панель конструкции Гипролеспрома; е — то же, с трехслойным элементом; 1 — наружная обшивка; 2 — каркас; 3 — минераловатный утеплитель; 4 — пенополистирол; 5 — несущий каркас: 6 — трехслойный элемент; 7 «асбестоцементные скорлупы; 8 — пароизоляция; 9 — крепежные элементы; 10 — жесткие торцовые элементы

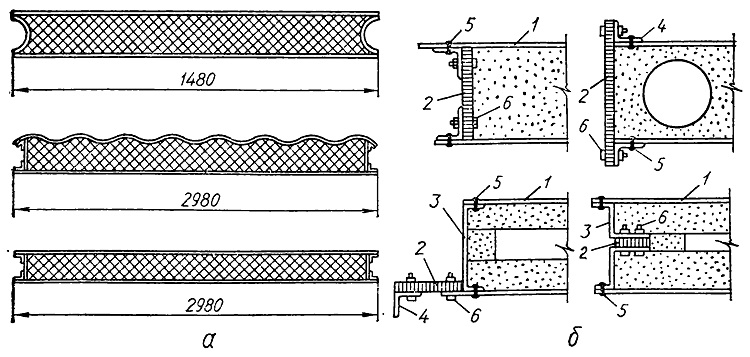

Рис. 96. Конструкции панелей с алюминиевыми обшивками а — типы панелей; б — конструкции обрамления; 1 — тонкие алюминиевые обшивки; 2 — обрамление из неметаллического материала; 3 — обрамление из алюминиевого профиля; 4 — крепежные уголки; 5 — заклепки; 6 — болты
