§ 18. ЗАЩИТА ДЕРЕВЯННЫХ КОНСТРУКЦИЙ ОТ БИОЛОГИЧЕСКОГО ПОРАЖЕНИЯ







Способы конструктивной защиты деревянных изделий от увлажнения и гниения



 Конструктивная защита от гниения направлена на обеспечение воздушносухого состояния элементов деревянных конструкций во все время их эксплуатации. При этом предусматривается: предохранение деревянных конструкций от непосредственного увлажнения капельно-дождевой влагой; обеспечение достаточной термоизоляции с холодной стороны и пароизоляции с теплой стороны стен, покрытий и других ограждающих частей отапливаемых зданий; обеспечение просушки древесины в закрытых частях зданий и во внутренних полостях ограждений созданием в них осушающего температурно-влажностного режима. Достигается это следующими основными мероприятиями: несущие деревянные конструкции делают открытыми, хорошо проветриваемыми, доступными для осмотра (рис. 33); не допускают заделку частей несущих конструкций в стены или покрытия отапливаемых зданий (рис. 34) и

располагают несущие конструкции целиком в отапливаемом помещении или вне его (рис. 35), поскольку конденсат образуется преимущественно в зоне переменных по знаку температур; в покрытиях зданий рекомендуется устраивать чердаки, обеспечивающие хорошую просушку деревянных конструкций; при необходимости устройства совмещенных покрытий применяют беспустотные конструкции, не имеющие деревянных частей в зоне низких температур; пустотные конструкции зданий (стены, покрытия) делают вентилируемыми, обеспечивающими просыхание древесины; для защиты от конденсации в местах соприкосновения древесины с кладкой или с массивными металлическими частями (например, с опорными башмаками) дерево изолируют несколькими слоями толя на мастике с обработкой антисептической пастой (рис. 36); металлические части, проходящие насквозь через стены и покрытия, защищают от промерзания термоизоляцией с холодной стороны и пароизоляцией — с теплой (рис. 37); концы деревянных балок отапливаемых зданий при тонких стенах (до толщины в 2,5 кирпича, рис. 38, а) укладывают в глухие гнезда на подкладку из двух слоев просмоленного толя, при этом концы балок скашивают и на длине 75 см от торца обрабатывают антисептической пастой, после чего покрывают смолой или битумом заделываемую часть балки (кроме торца); при толщине стен более, чем 2,5 кирпича концы балок опирают на закладные железобетонные части или укладывают в открытые гнезда с указанной выше обработкой концов, но без осмолки или обмазки битумом (рис. 38, б).

В деревянных покрытиях не следует применять внутренние водоспуски, деревянные ендовы и фонари верхнего освещения, а при необходимости устройства фонарей их делают с вертикальными стенками, облегчающими отвод влаги; деревянные конструкции не следует применять в санитарных узлах, банях и других местах с повышенной влажностью воздуха, а также в зданиях с относительной влажностью воздуха более 70%.

Конструктивная защита обязательна во всех случаях применения деревянных конструкций, независимо от срока службы здания или сооружения.

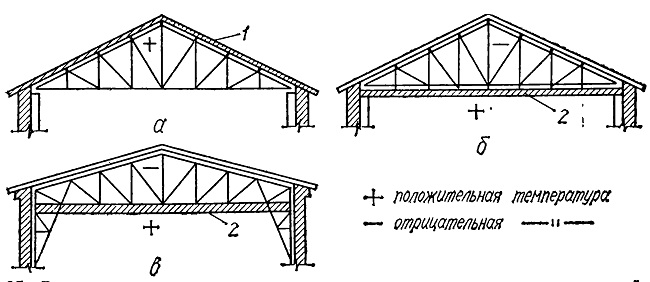

Рис. 35. Различные случаи расположения несущих деревянных конструкций по отношению к ограждающим:
а — несущие конструкции расположены полностью в теплом помещении; б — полностью на холоде (на чердаке); в — несущие конструкции проходят через теплый, подвесной потолок (не рекомендуется); 1 — теплая крыша; 2 — подвесной потолок

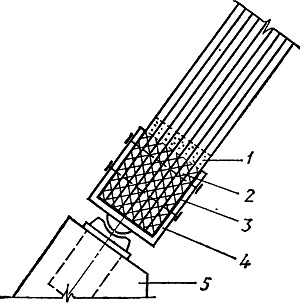

Рис. 36. Изоляция элемента несущей конструкции опорного узла деревянной арки:
1 — паста антисептическая; 2 — гидроизоляция слоем битума; 3 — пергамин; 4 - стальной башмак? 5 — фундамент

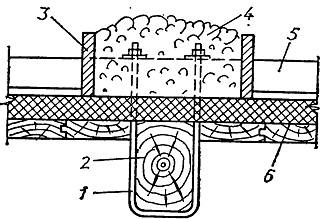

Рис. 37. Изоляция сквозной стальной подвески:
1 — стальной хомут; 2 — балка; 3— короб для термоизоляции; 4 — термоизоляция; 5 - прогон; 6 - пароизоляция

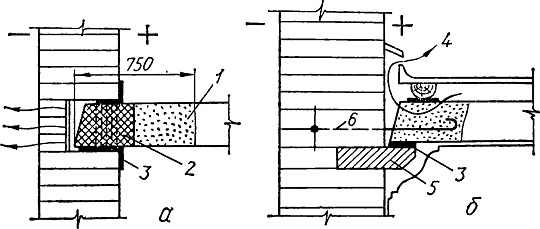

Рис. 38. Опирание деревянных балок на каменные стены: 1-паста антисептическая; 2 — слой битума или смолы; 3 — изоляция в два слоя пергамина на битуме; 4 — продух; 5 — кронштейн; 5 — анкер
