§ 31. Количество абразива в связке

Количество абразива в связке камнеобрабатывающих инструментов существенно влияет на их режущую способность, производительность, износостойкость, а также и и качество обработки.

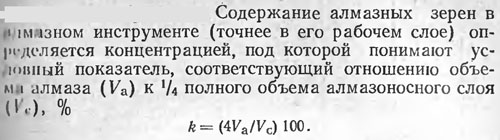

За 100 %-ную концентрацию условно принимается содержание в 1 см3 алмазоносного слоя 4,4 карат алмазов (карат — единица массы, равная —200 мг). Концентрация различных видов алмазного инструмента бывают различной. Концентрация алмазов отрезных крупов обычно составляет 25 (для обработки мрамора) и 50 % (для обработки гранита).

Алмазные шлифовальные круги, предназначенные для грубой и средней шлифовки, имеют концентрацию 50, для тонкой шлифовки граннта — 75 и мрамора —100 и 150 %. Концентрация алмазов в полировальных кругах составляет 100 %

Содержание в инструменте абразивных материалов (карбида кремния, злектрокорунда и т. п.) обусловливаемся структурой инструмента. Каждой структуре независимо от зернистости и твердости инструмента соответствует определенный процент абразивных зерен. Для инструмента разных твердостей, но одной и той же структуры, т. е. при одном и том же объеме зерен, увеличивают или уменьшают количество связки в зависимости от степени твердости. В то же время инструмент одной и той же твердости имеет одинаковым объем пор для всех номеров структур и каждый следующий в порядке возрастания номер структуры содержит зерна на два объемных процента меньше, а связки — на такую же величину больше. Иными словами, зависимость объемного U содержания абразивных зерен в инструменте Va от номера структуры Nc можно выразить соотношением, V3 = 62 - 2Nc,

где цифра 62 обозначает максимальное объемное содержание абразива, соответствующее пулевой структуре.

Соотношение между объемом абразивных зерен, связки и пор в зависимости от структуры и твердости инструмента приведено в табл. 22. Таким образом, по мере уменьшения плотности структуры инструмента уменьшается и содержание в нем абразивных зерен. Так, при закрытой (плотной) структуре № 0 содержание зерен абразива в инструменте составляет 62 %, а при открытой структуре—№ 12—38 %.
